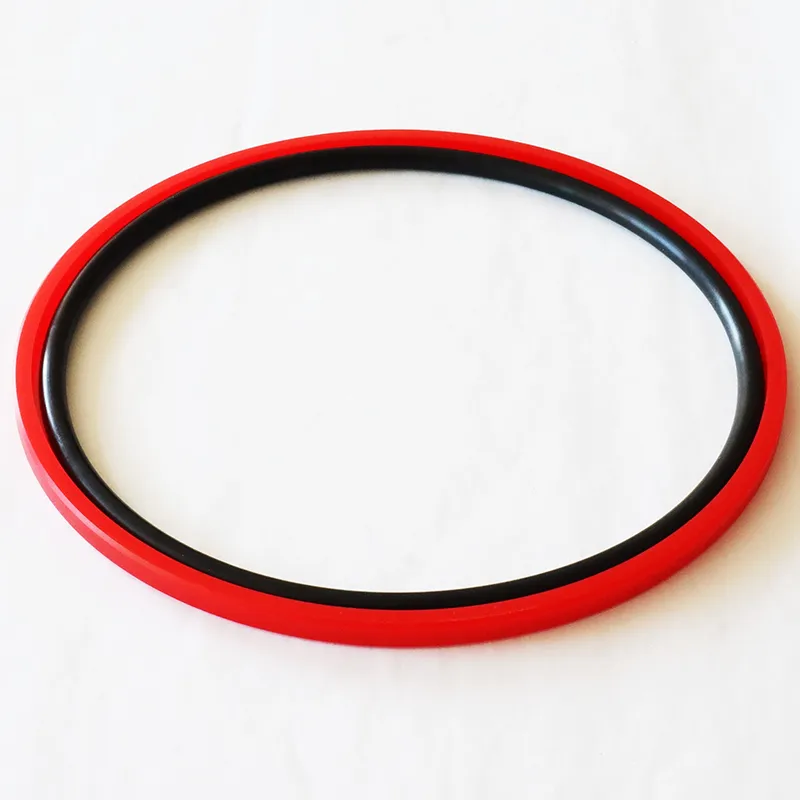

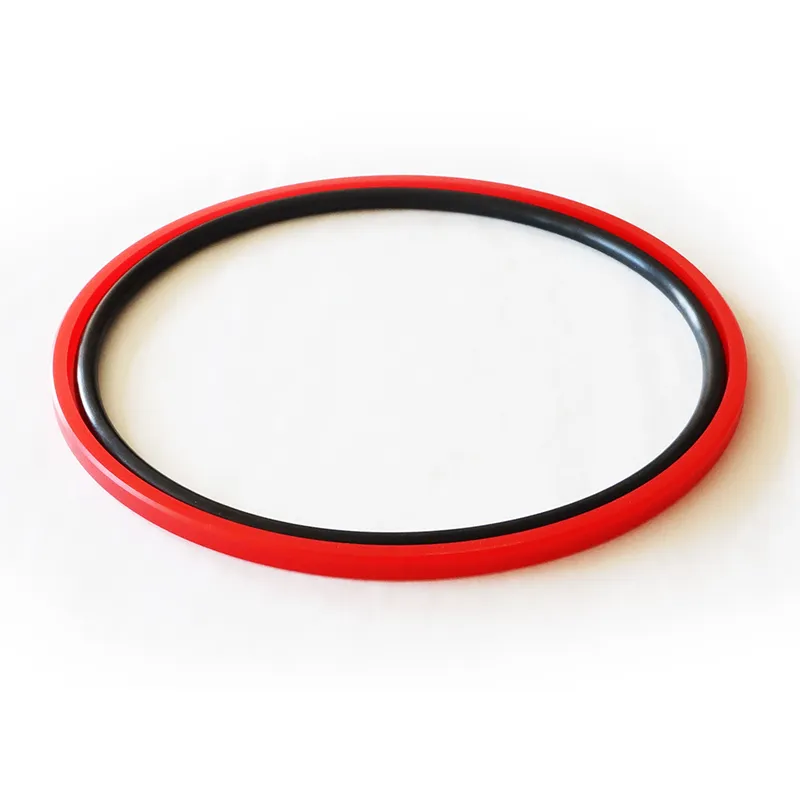

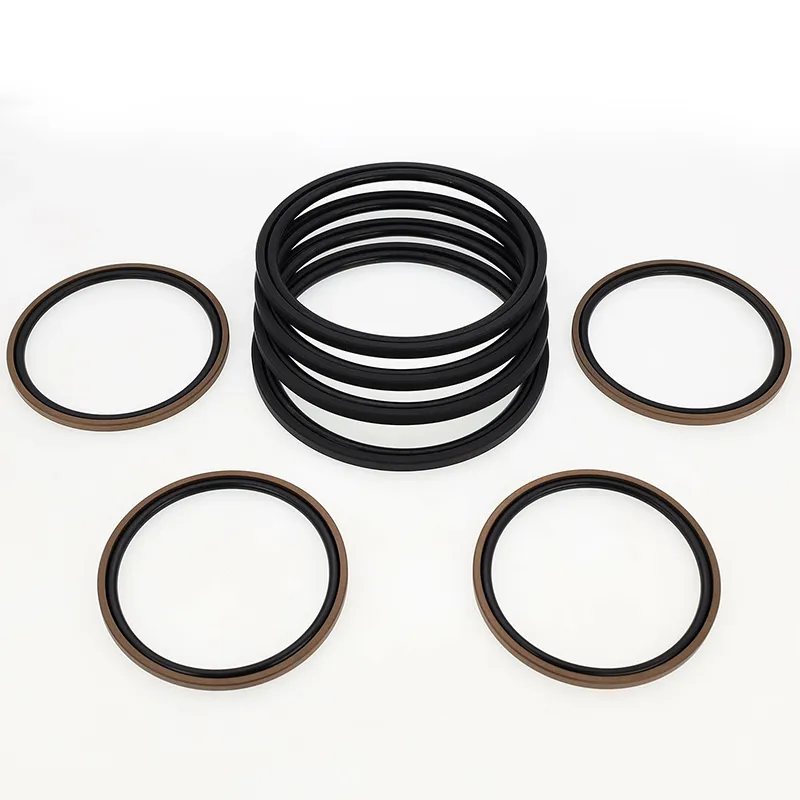

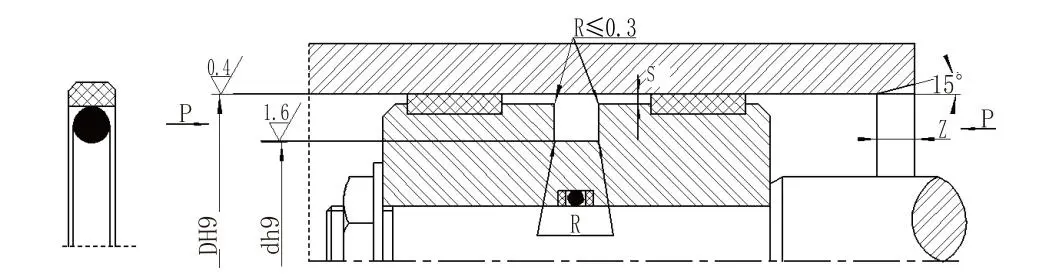

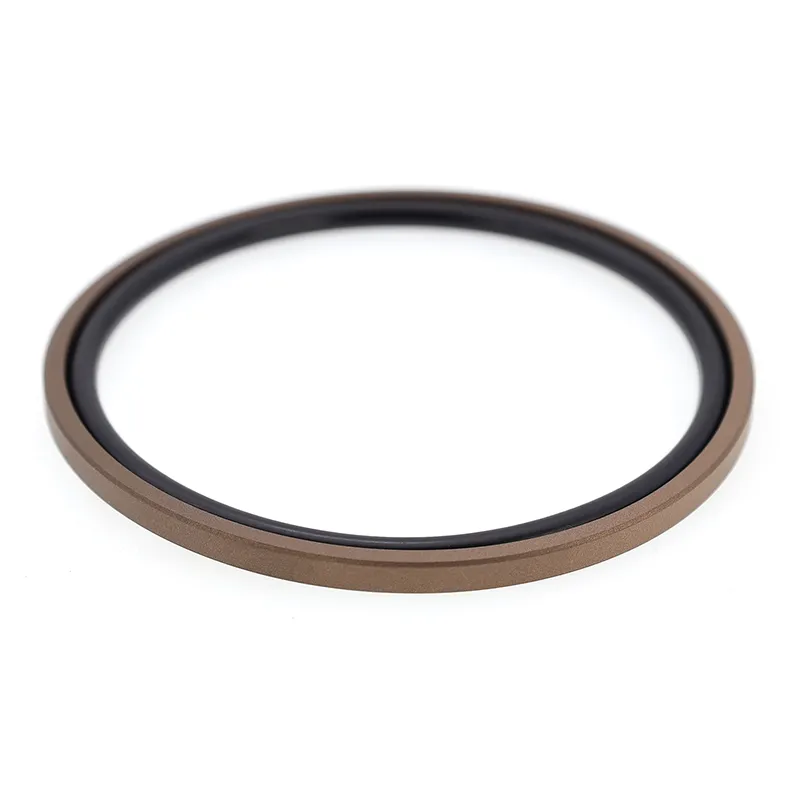

Segel kombinasi persegi (Glyd Ring Seal) untuk piston (bore) terdiri dari cincin penyegel persegi panjang berisi PTFE dan cincin-O. Sangat cocok untuk penyegelan tekanan dua arah dalam gerakan hidrolik bolak-balik. O-ring memberikan gaya radial dan mengkompensasi keausan cincin seal. Biasanya digunakan bersama dengan cincin pemandu. Untuk diameter silinder kurang dari 30mm, desain alur terpisah (terbuka) harus digunakan.
1. Gesekan rendah, resistansi awal rendah, gerakan halus, gesekan dinamis dan statis yang sama, dan tidak ada mulur;
2. Stabilitas tekanan tinggi di bawah tekanan dan kondisi yang keras;
3. Umur panjang, cocok untuk pelumasan bebas minyak;
4. Cocok untuk menyegel media dengan viskositas rendah seperti air.
|
Tekanan Mpa |
Suhu ℃ |
Kecepatan m/s |
Sedang |
|
≤60 |
-35~+100 (cincin-O NBR) |
≤6 |
Oli hidrolik berbahan dasar mineral, cairan tahan api (HFA/HFB), air, dll. |
|
-20~+200 (FKM cincin-O) |
1. Bahan O-ring yang tersedia: R01 Nitrile-butadiene rubber (NBR), R02 Fluororubber (FKM), dll.
2. Bahan cincin penyegel: Bahan standar: PTFE3; bahan lain yang tersedia termasuk PTFE2, PTFE4, dan PU.
Model Pemesanan: RC61-40x29x4.2-PTFE3-R01; Model Pemesanan: RC61-B-40x29x4.2-PTFE3-R02
RC61 - Cincin Meluncur; RC61-B - Segel Lubang; DxdxL - Kode Bahan
