Segel batang piston menyegel segel

Seri RCS kami, melalui desain profesional dan produksi teknis, memenuhi beragam kebutuhan seal piston batang yang mengubah segel, memberikan solusi yang tepat dari skenario umum hingga kondisi kerja yang ekstrem.

Dalam hal desain struktural, model dasar berpusat pada stabilitas dan kemudahan penggunaan: RCS101/103 meningkatkan stabilitas penyematan melalui cincin-O pra-penglihatan atau bibir tambahan, terutama untuk sapuan pendek; RCS102/104R/117R mendukung tekanan yang lebih tinggi dengan mengoptimalkan material dan kompatibilitas alur (seperti RCS102R untuk skenario tekanan tinggi alur standar). Untuk sistem pneumatik, RCS105/205 mengadopsi desain bibir khusus untuk mempertahankan film minyak pelumas dan beradaptasi dengan lingkungan pelumasan/non-pelumasan.

Ruichen Seals juga berfokus pada inovasi material dan fungsional. Model seperti RCS118/119/124-129 Gunakan Polytetrafluoroethylene (PTFE) atau poliuretan sebagai badan utama, dikombinasikan dengan mata air mander atau cincin-O untuk menyeimbangkan tekanan, untuk mencapai gesekan rendah, keausan anti-kering, dan ketahanan korosi, memenuhi kebersihan dan persyaratan ketahanan suhu tinggi dari bahan kimia dan pengisian makanan. RCS129 dapat membentuk sistem penyegelan dengan RCS101, yang cocok untuk mesin berjalan dan peralatan hidrolik berat; RCS126-128 mengoptimalkan penyegelan tekanan rendah melalui desain V-Piece asimetris dan disesuaikan untuk industri farmasi dan kimia.

Untuk kondisi kerja yang kompleks, RCS120/138 dan segel akting ganda lainnya memiliki desain cincin pendukung terintegrasi, yang tahan terhadap tekanan dan distorsi tinggi dan beradaptasi dengan alur yang ringkas; RCS131 adalah pengganti O-ring, yang tahan terhadap ekstrusi dan resistensi kimia, dan telah menjadi pilihan yang lebih disukai untuk industri makanan dan farmasi. Dan RCS116/216 dapat dengan cepat memperbaiki silinder lama melalui pemasangan perlengkapan untuk mengurangi biaya downtime.

Seri RCS membantu pelanggan mengatasi tekanan tinggi, kecepatan tinggi, media korosif dan tantangan industri khusus, dan meningkatkan keandalan peralatan dan kehidupan.

Fitur dan Aplikasi Produk:

Seal seal batang piston cocok untuk silinder dan silinder hidrolik, kendaraan teknik, mesin pertanian, crane dan peralatan hidrolik laut, peralatan mesin.

Digunakan dalam mesin industri berat, mesin cetak, industri kimia, silinder minyak cepat dan industri makanan mesin pemosisian, industri farmasi.

Keuntungan

Seal seal batang piston tertanam dalam alur yang stabil, dengan kisaran suhu yang luas, kinerja penyegelan statis dan dinamis yang sangat baik, dan kemampuan pemulihan minyak residual yang kuat dalam kondisi dinamis. Gesekan rendah, tidak ada creeping, resistensi keausan yang tinggi, nilai statis dan gesekan rendah, hanya kinerja anti-ekstrusi yang baik, konduktivitas termal yang baik, dan kisaran suhu yang luas.

Cocok untuk batang piston tua, jenis terbuka mudah dipasang creeping.

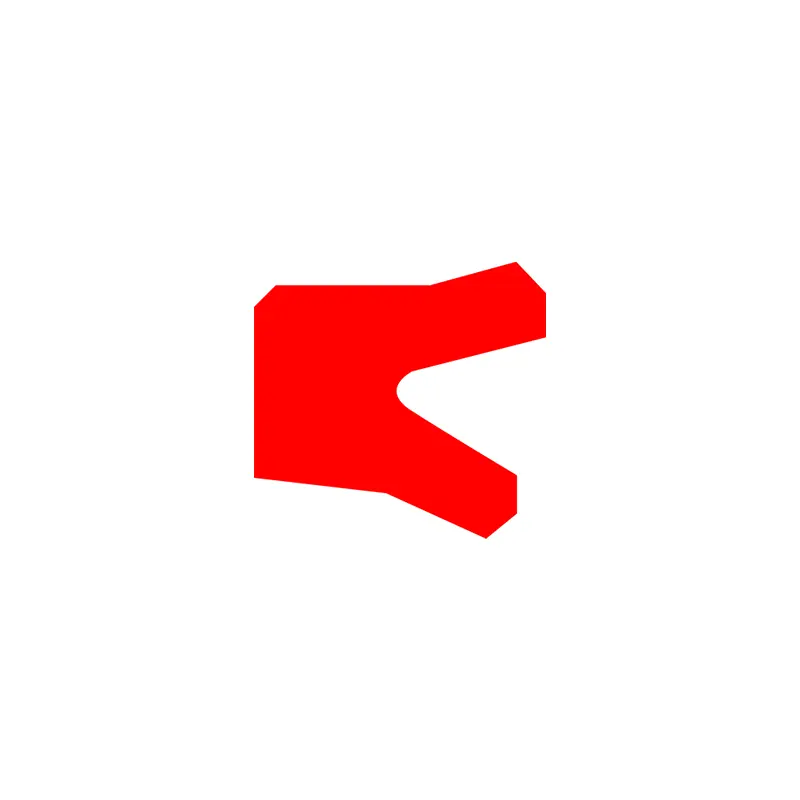

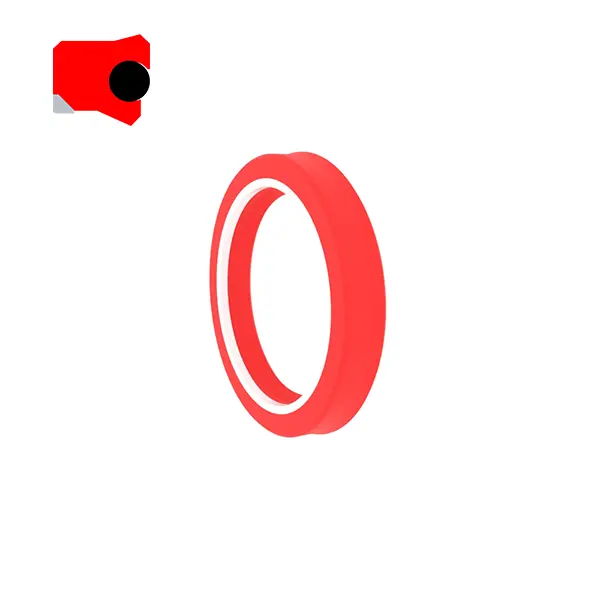

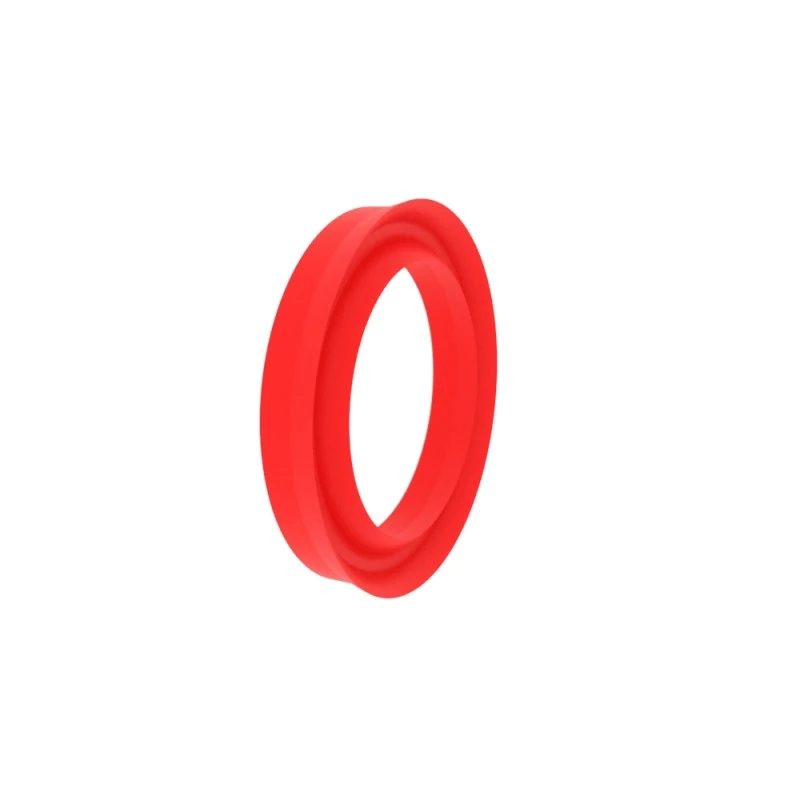

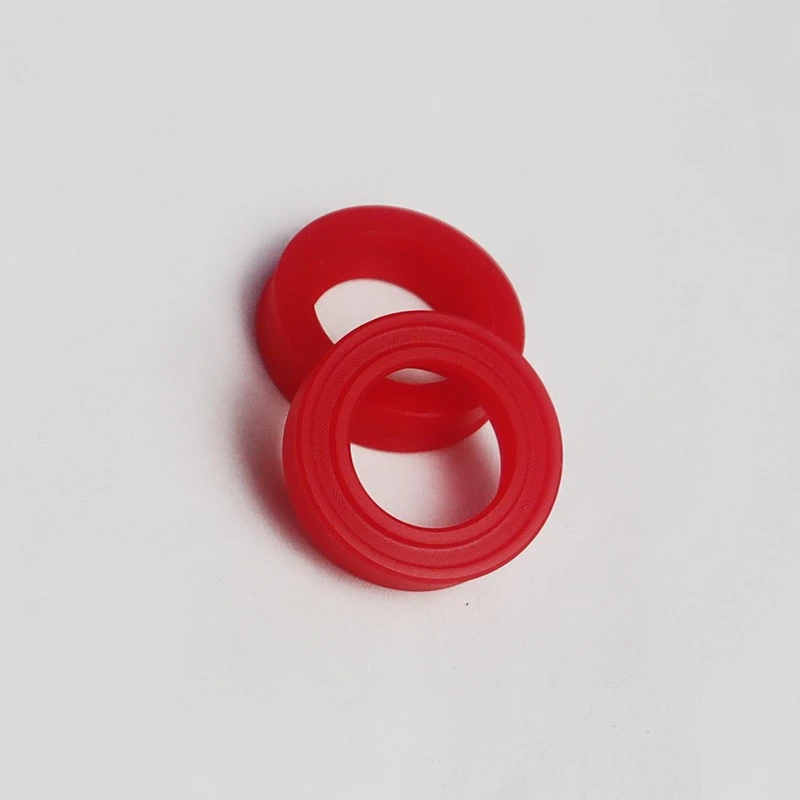

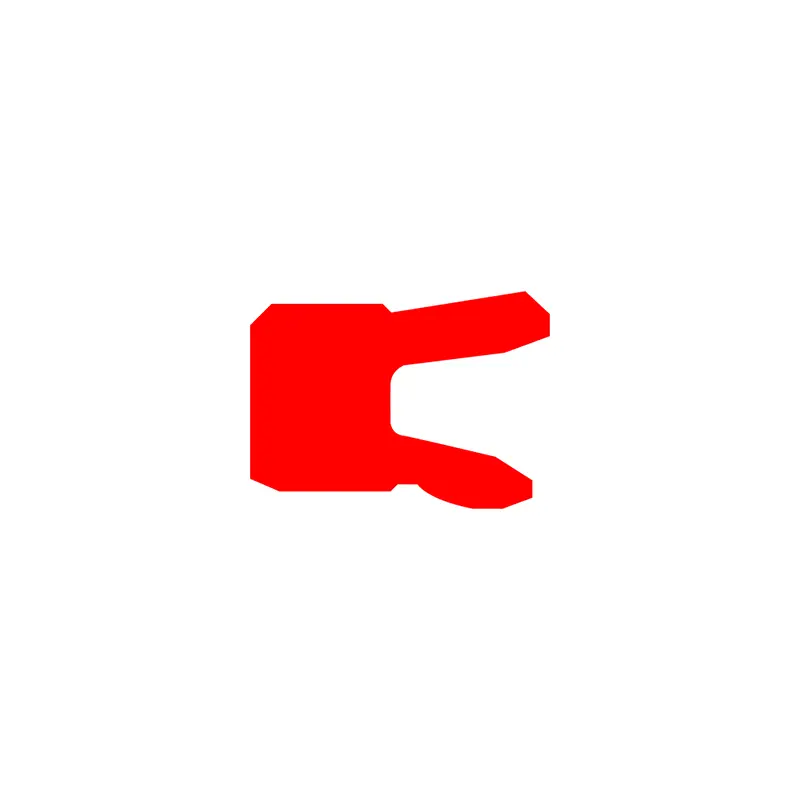

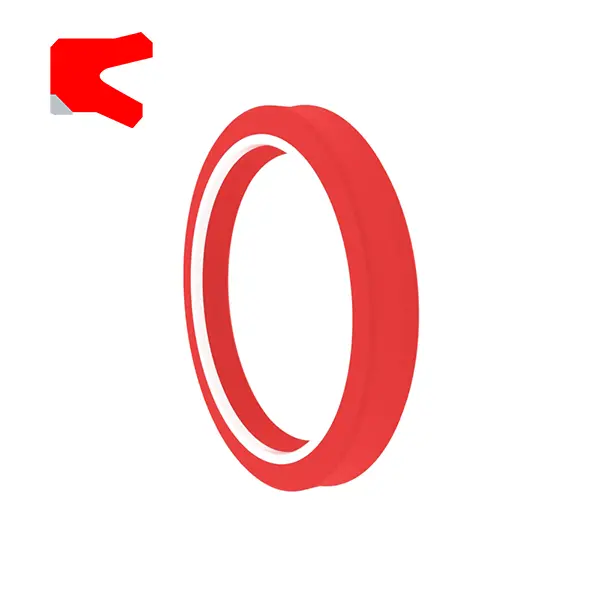

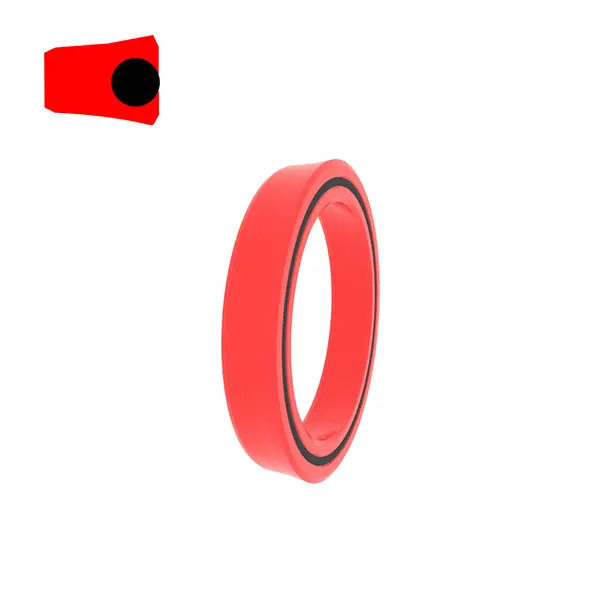

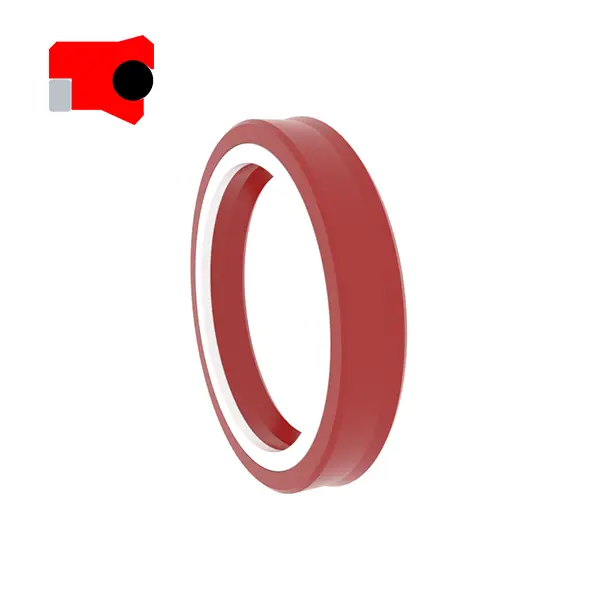

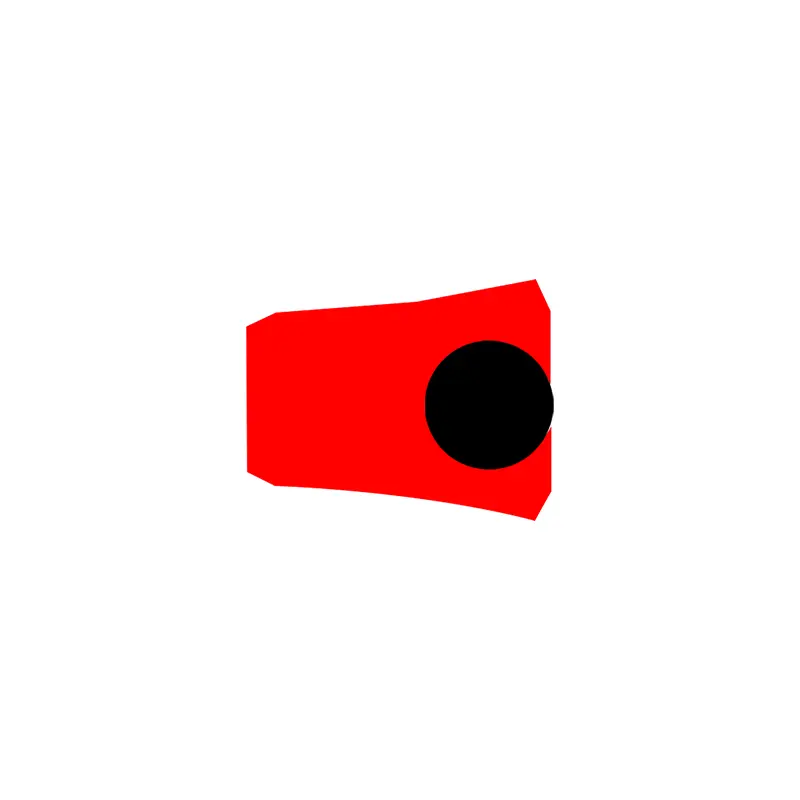

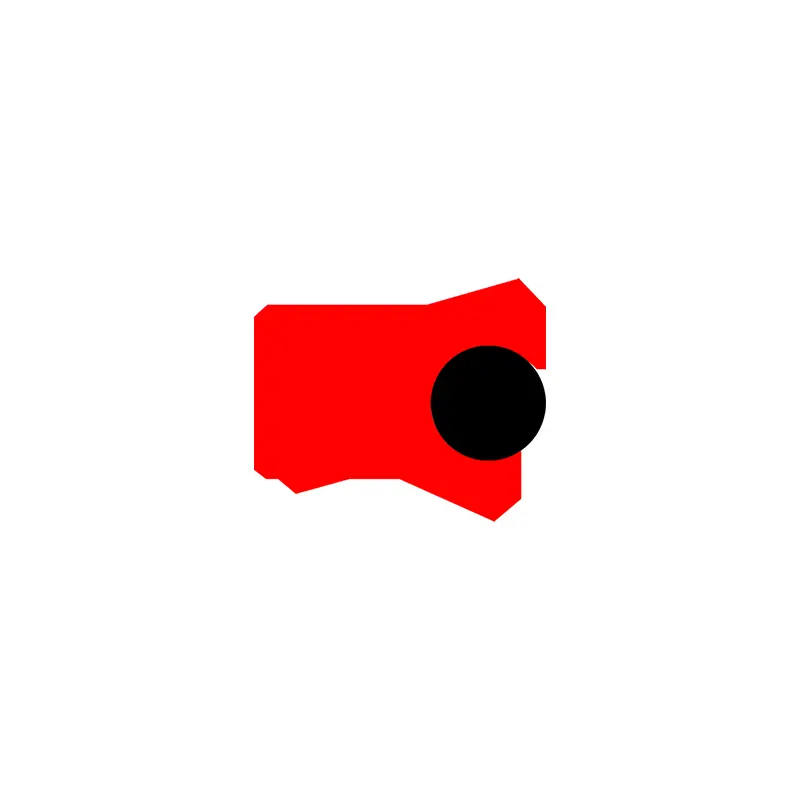

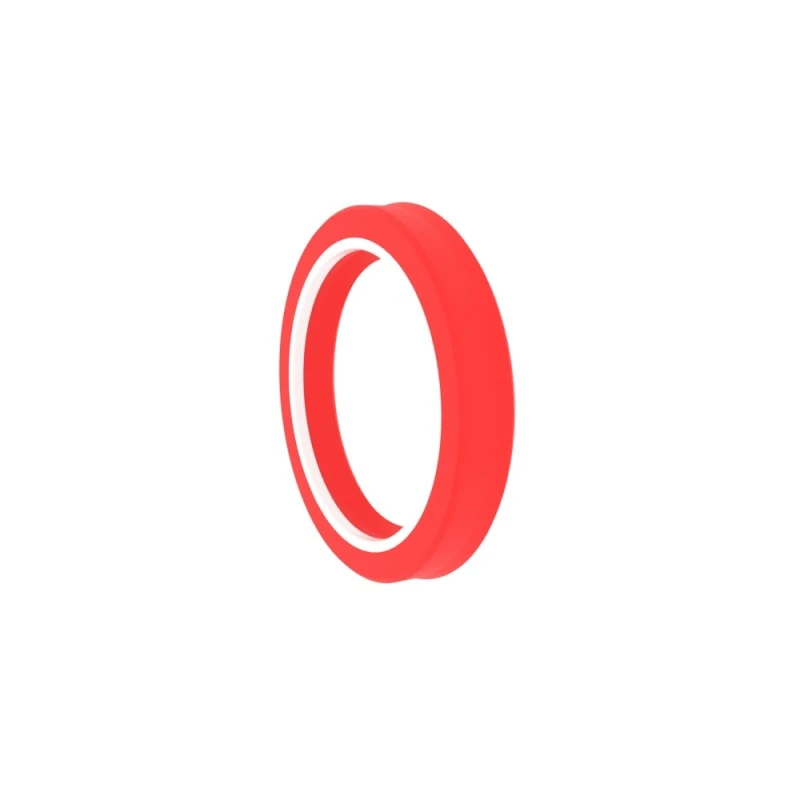

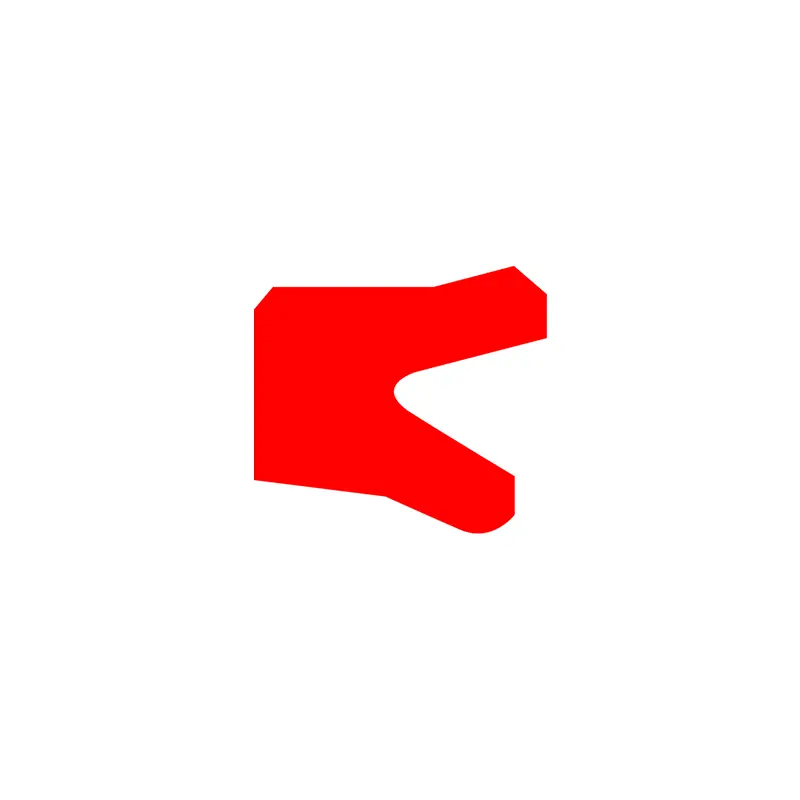

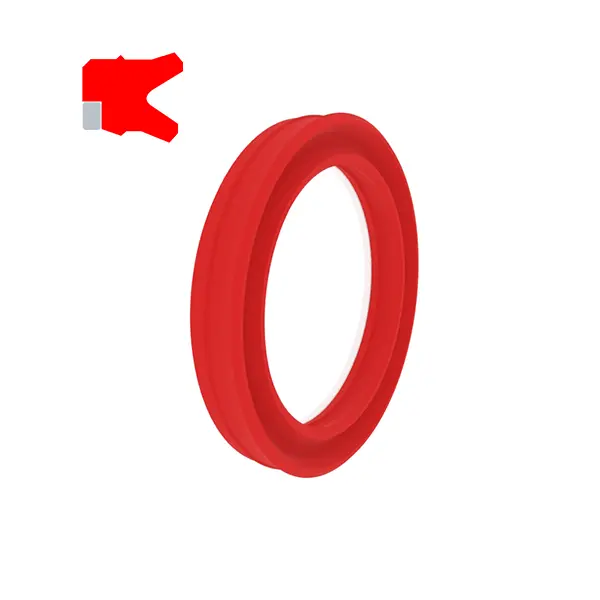

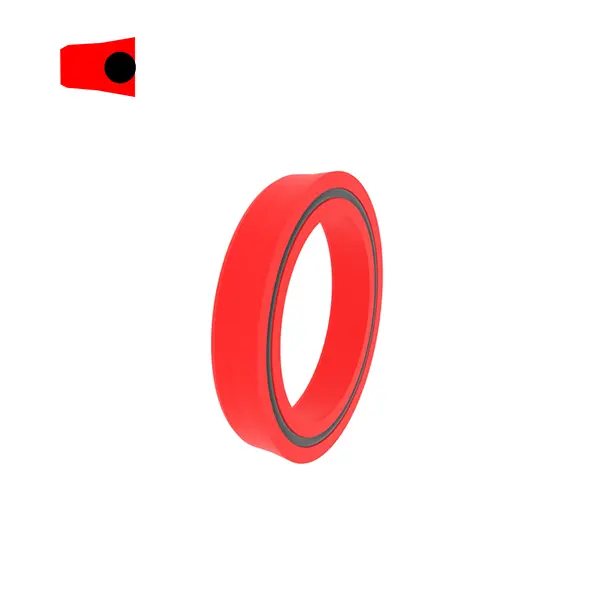

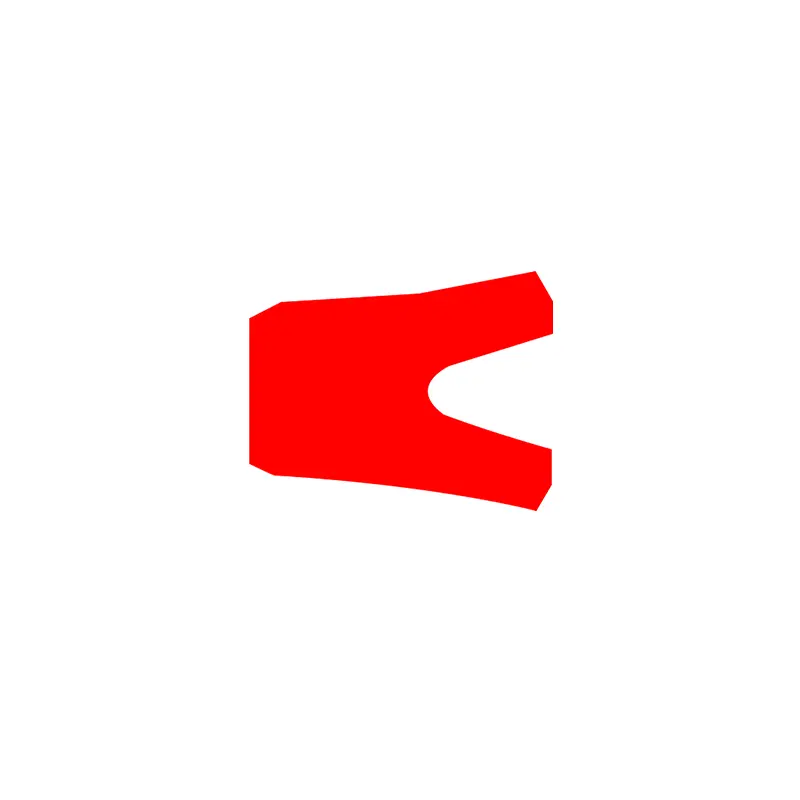

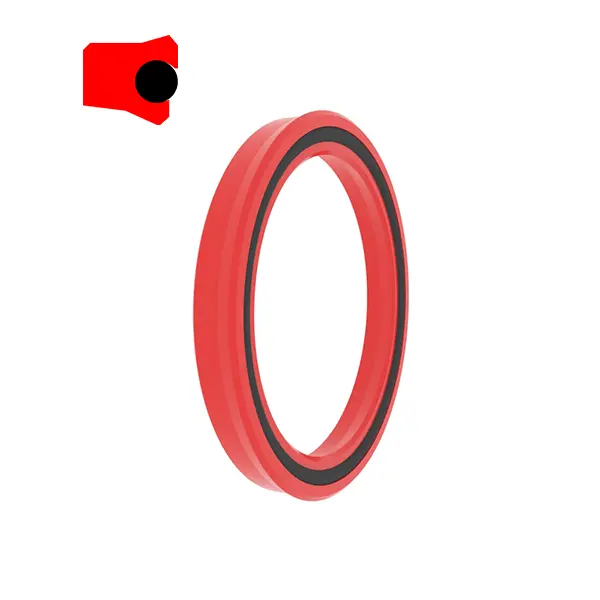

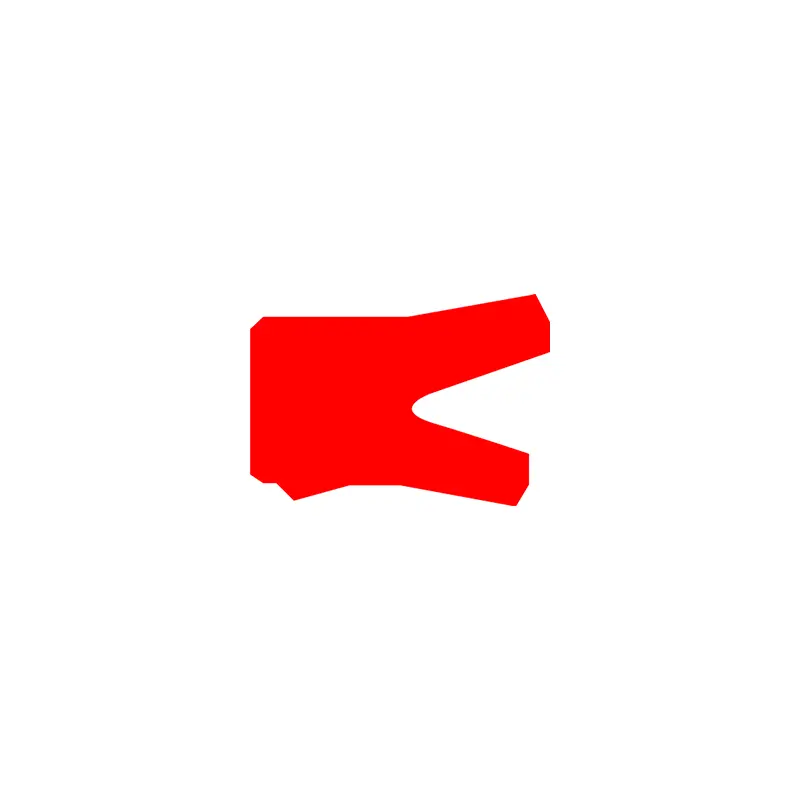

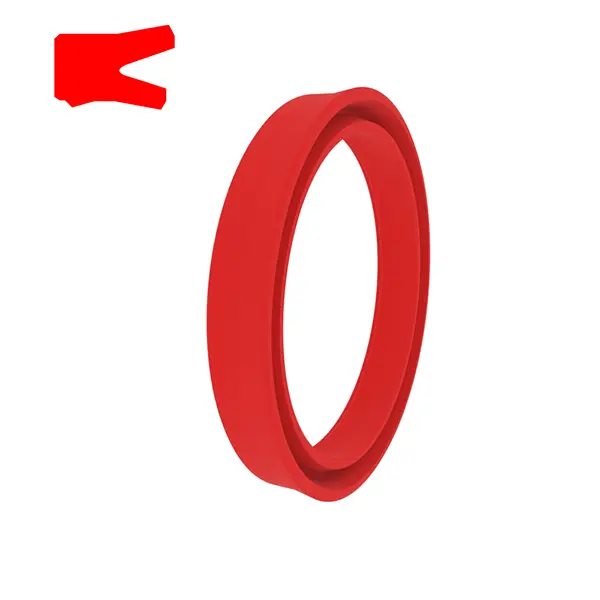

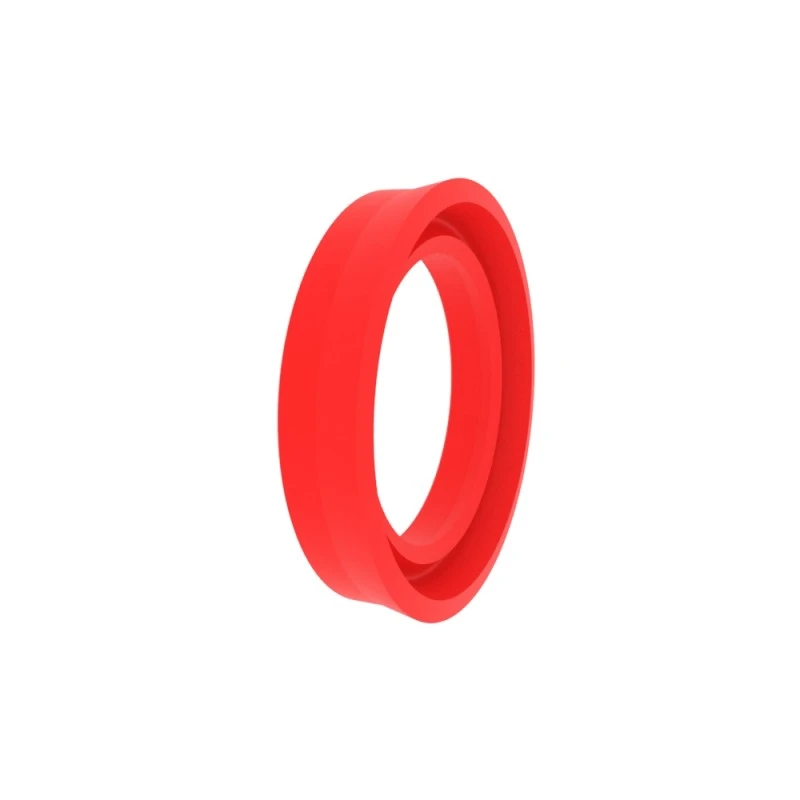

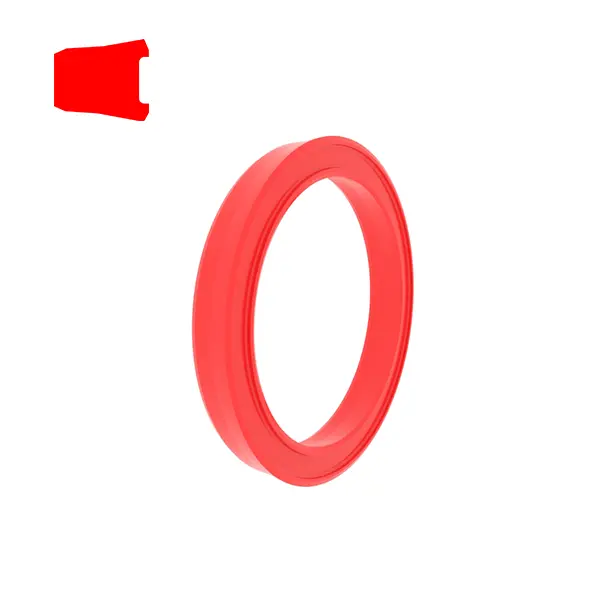

RCS101

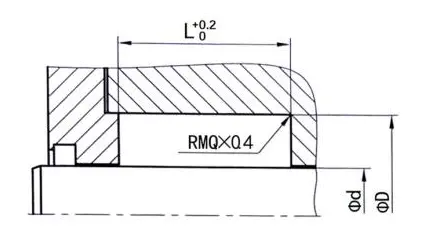

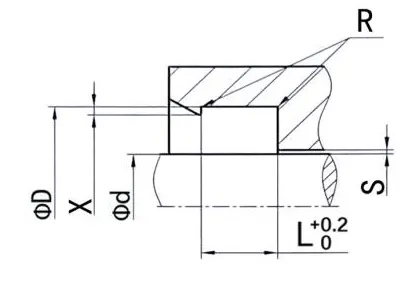

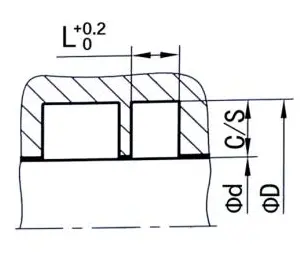

Ukuran pesanan
Φd ...... diameter luar
Φd ...... diameter dalam
L ...... lebar alur

Contoh pemesanan

Model: RCS101

Ukuran Groove: 100x115x10

Bahan: RC-PU-H

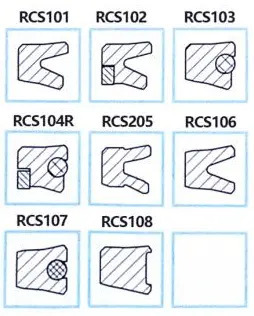

Jenis segel: RCS101, RCS102, RCS103, RCS104, RCS205, RCS106, RCS107, RCS108, RCS117, RCS121
Aplikasi Utama: Cocok untuk silinder hidrolik dan pneumatik
Keuntungan: Penataran stabil dalam alur, kisaran suhu yang luas, kinerja penyegelan statis dan dinamis yang sangat baik, kemampuan ekstraksi minyak residu yang kuat dalam kondisi dinamis.
Bahan: Poliuretan, karet

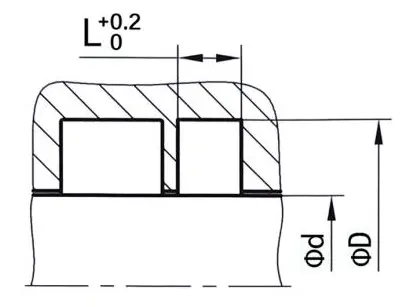

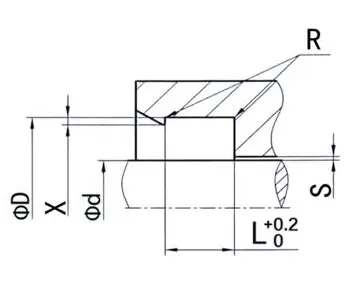

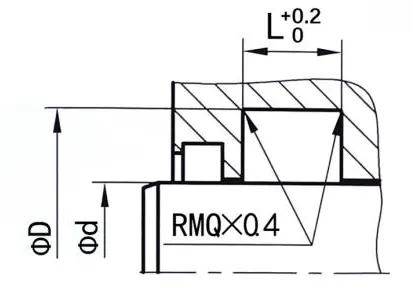

Contoh Groove Seal	Berikut ini adalah dimensi alur standar (segel debu dengan ukuran apa pun dalam kisaran ukuran dapat diproduksi)
		Φd	Φd	L	c/s	Kesenjangan ekstrusi maksimum
						100bar	250bar	400bar
		5-24.9	Φd+8	6.3	4	0.50	0.35	0.25
		25-49.9	Φd+10	8	5	0.50	0.35	0.25
		50-149.9	Φd+15	10	7.5	0.50	0.35	0.25
		150-229.9	Φd+20	14	10	0.50	0.35	0.25
		300-499.9	Φd+25	17	12.5	0.50	0.35	0.25
		500-699.9	Φd+30	25	15	0.50	0.35	0.25
		＞ 700	Φd+40	32	20	0.60	0.40	0.30
		＞ 1000	Φd+50	40	25	0.70	0.50	0.40

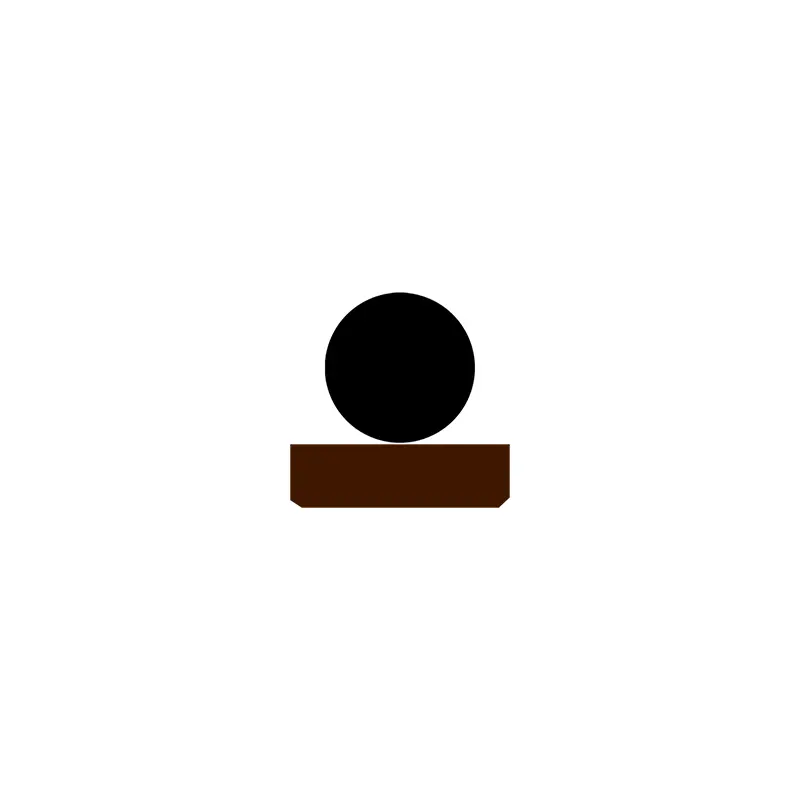

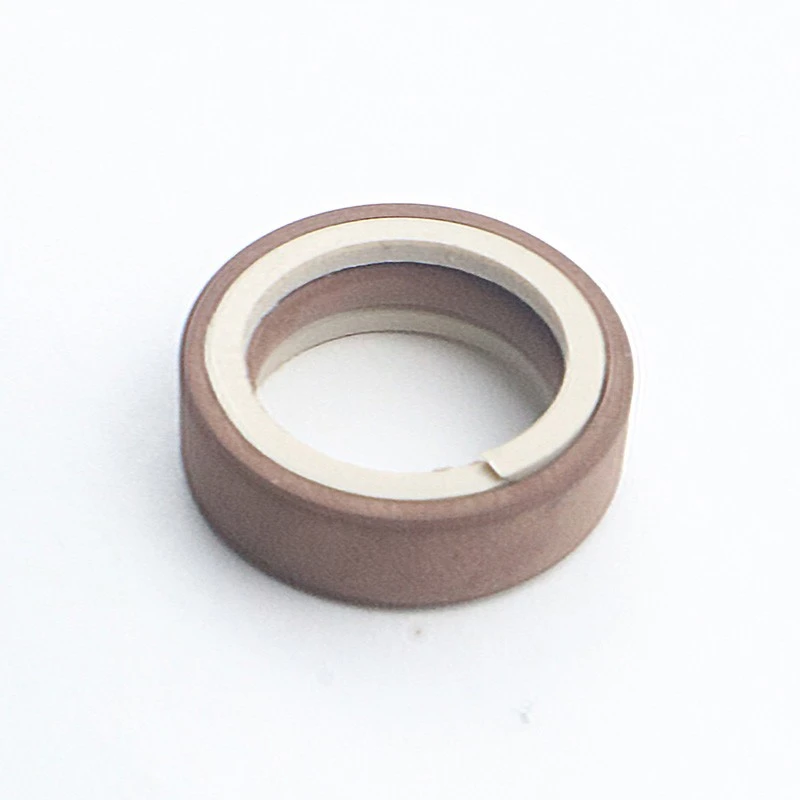

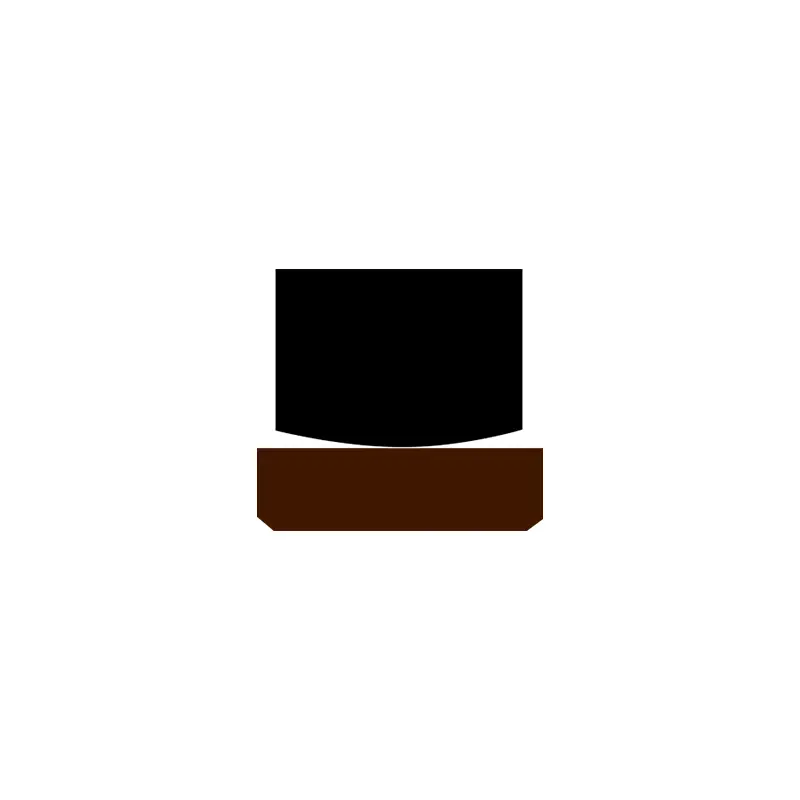

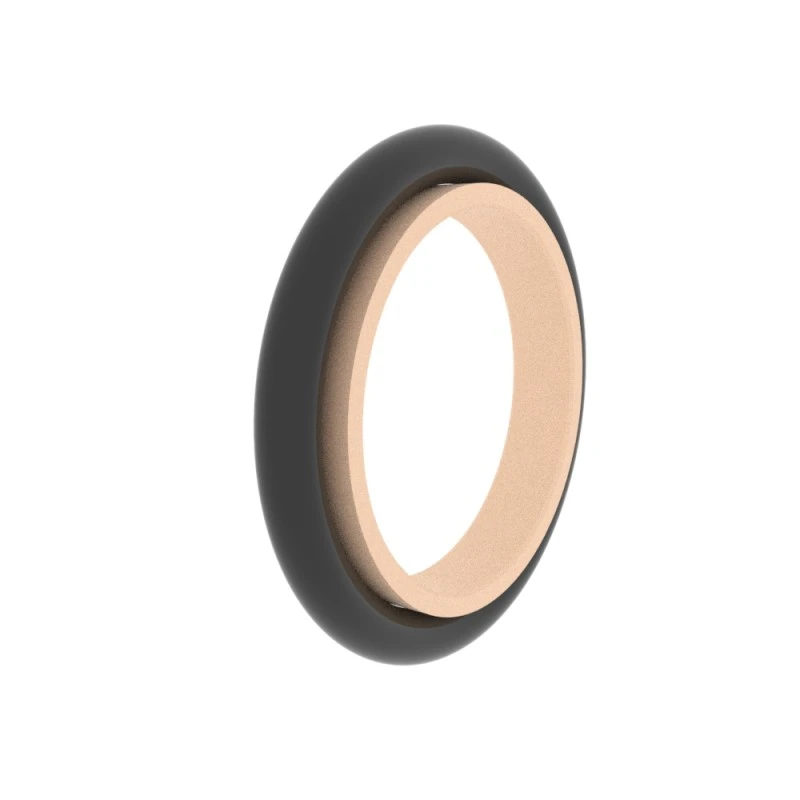

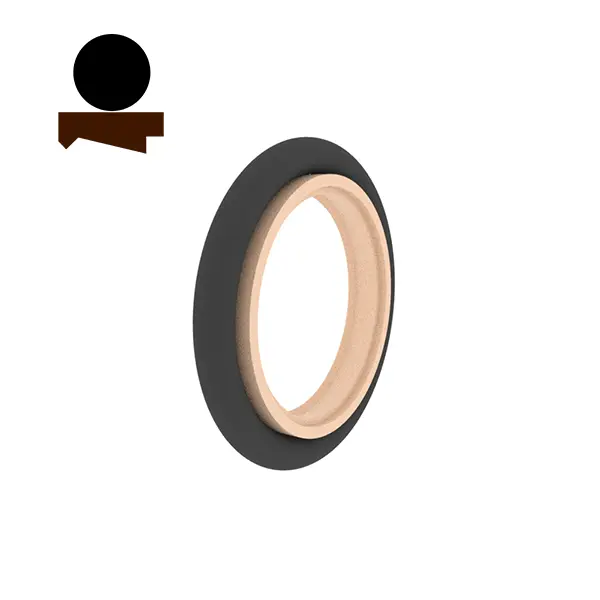

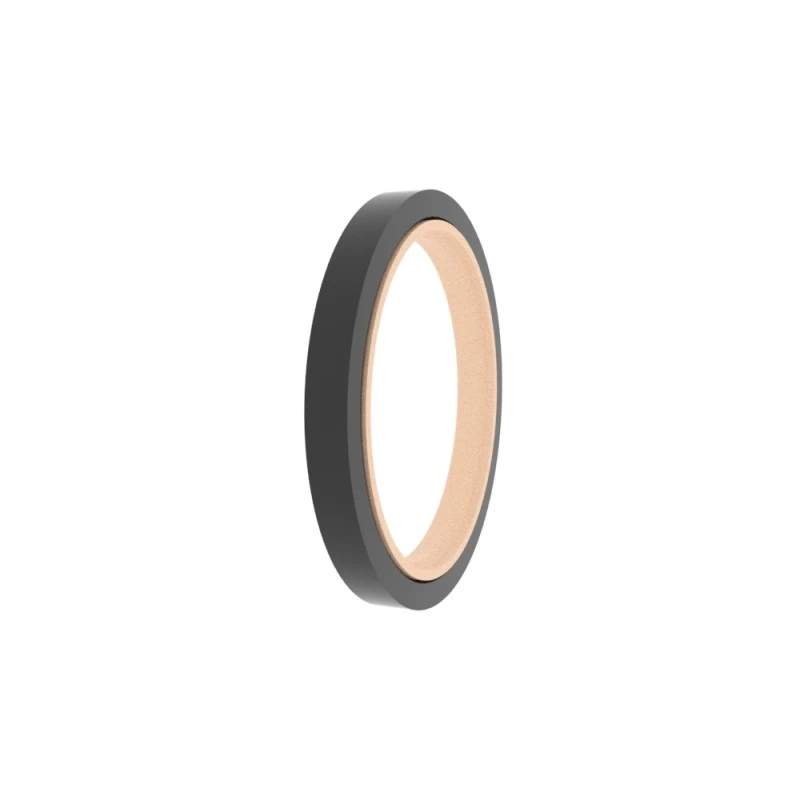

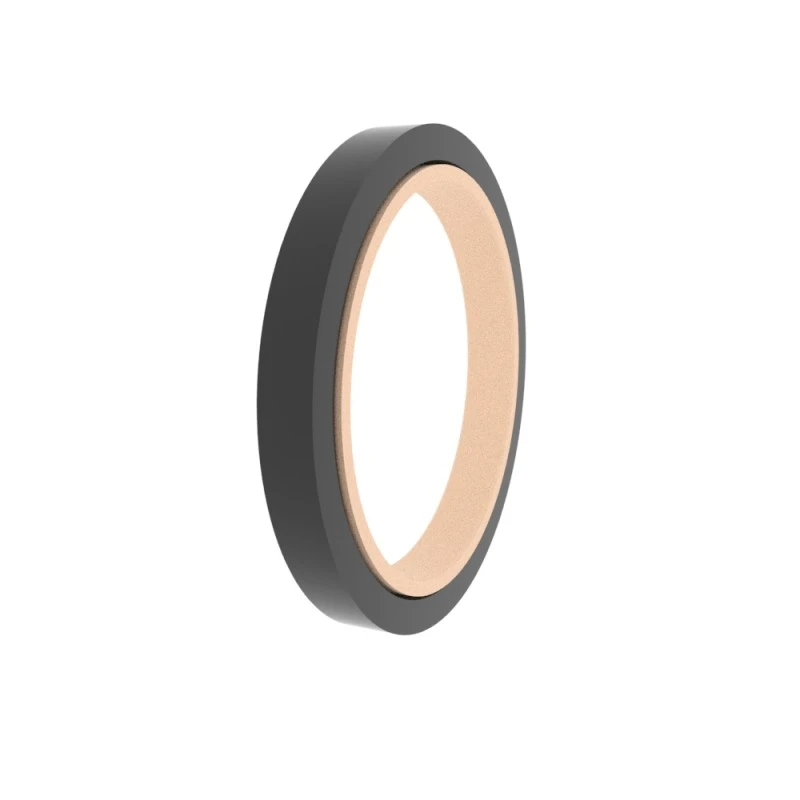

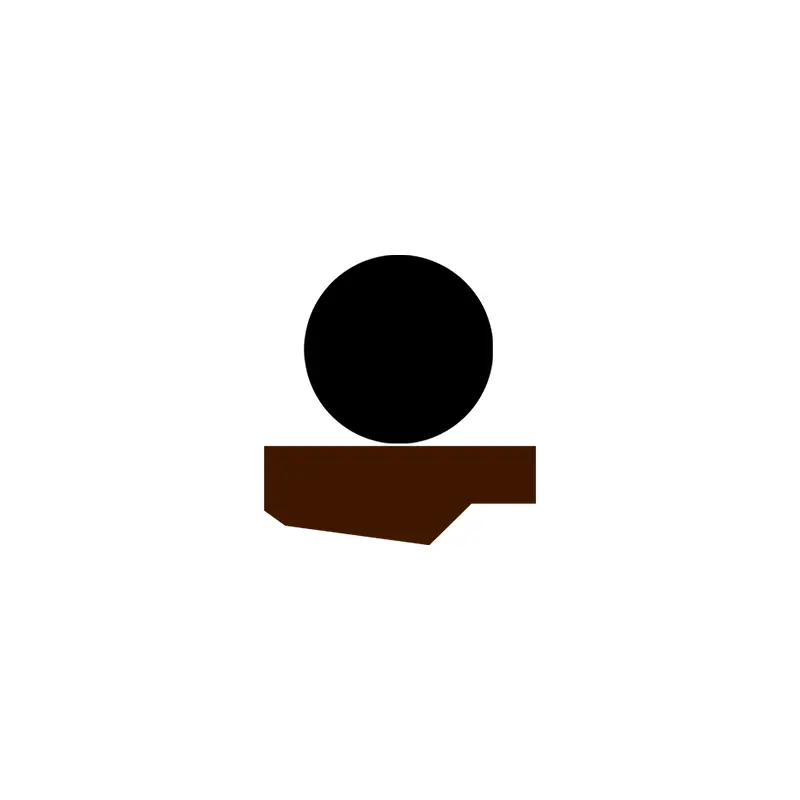

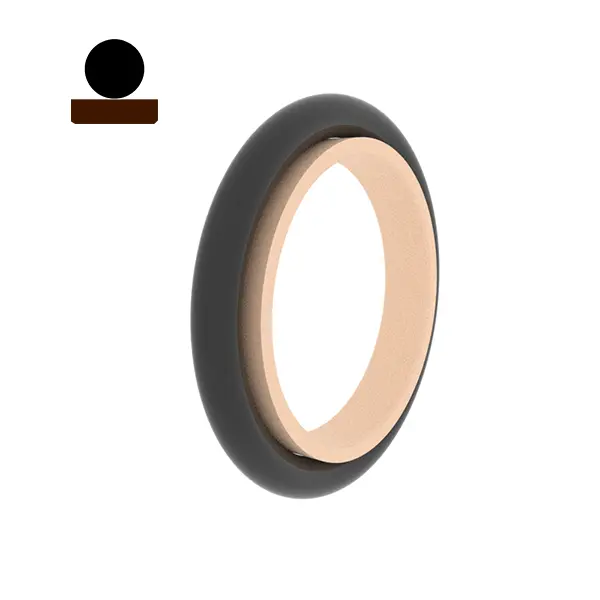

RCS109
Ukuran pesanan
Φd ...... diameter luar
Φd ...... diameter dalam
L ...... lebar alur

Contoh pemesanan

Model: RCS109

Ukuran Groove: 100x115.1x6.3

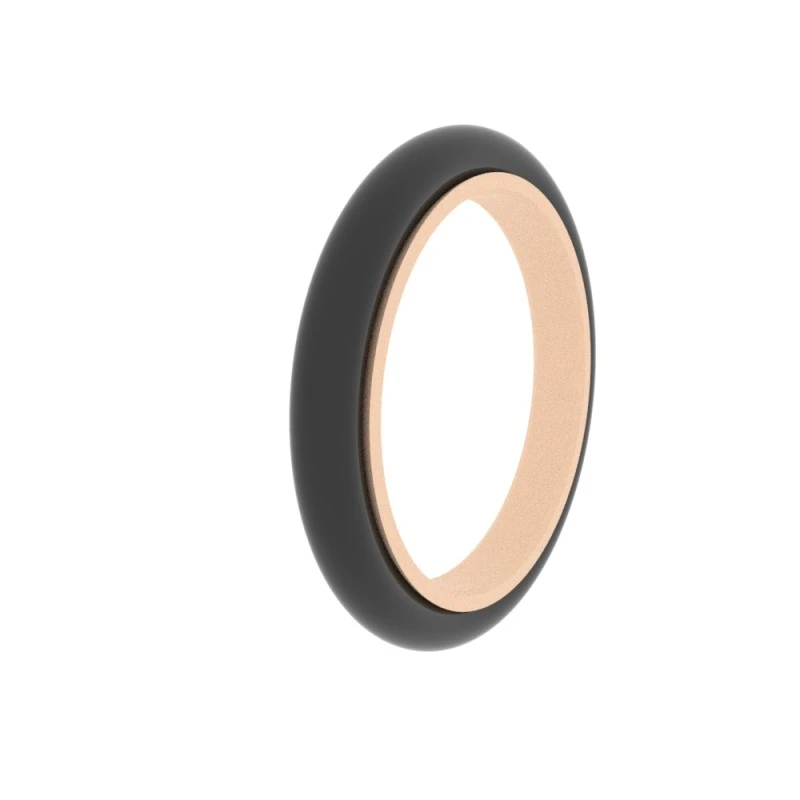

Bahan: PTFE3+NBR

Jenis segel: RCS109
Aplikasi utama: Kendaraan teknik, mesin pertanian, crane, peralatan hidrolik laut, peralatan mesin.
Keuntungan: gesekan rendah, tidak ada creep, ketahanan aus yang tinggi, hanya kinerja anti-ekstrusi yang baik, konduktivitas termal yang baik, alur embedding yang stabil, kisaran suhu yang luas.
Bahan: tetrafluoroethylene, karet nitril atau karet fluorin

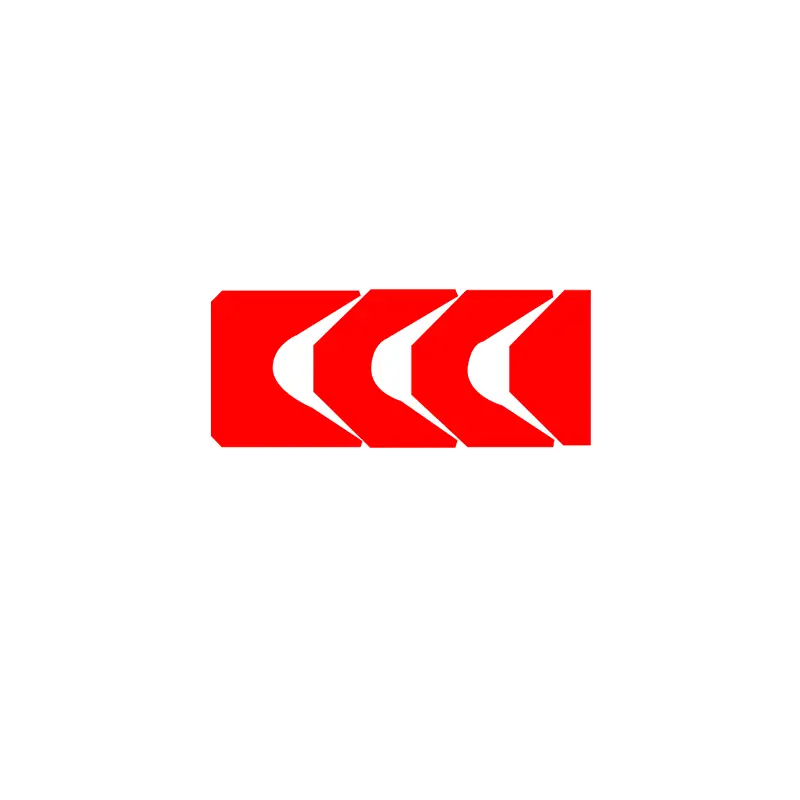

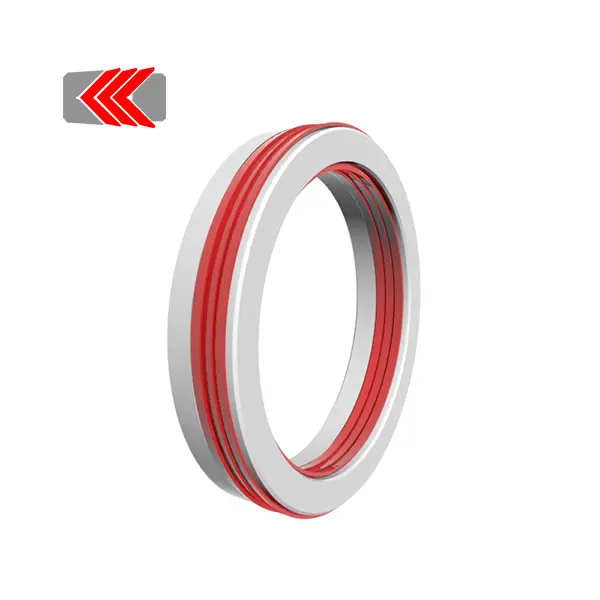

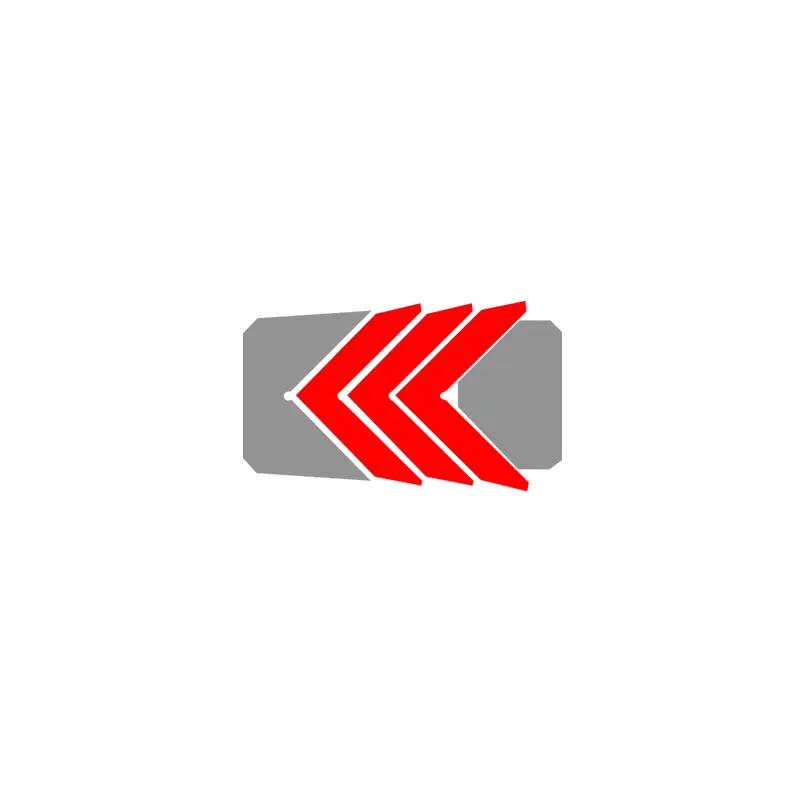

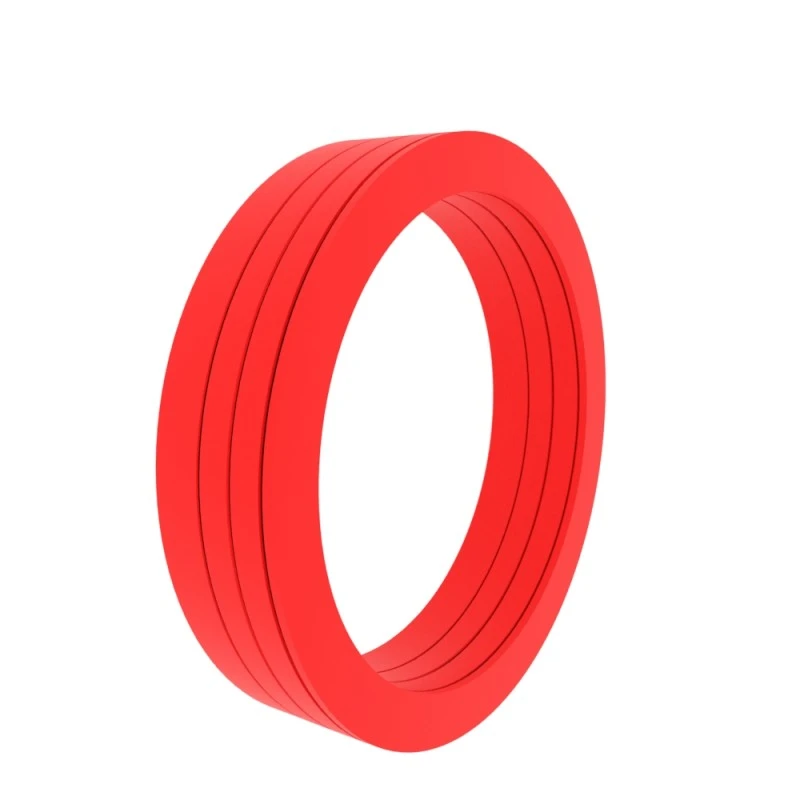

RCS110-112
Ukuran pesanan
Φd ...... diameter luar
Φd ...... diameter dalam
L ...... lebar alur

Contoh pemesanan

Model: RCS110-112

Ukuran Groove: 100x120x32

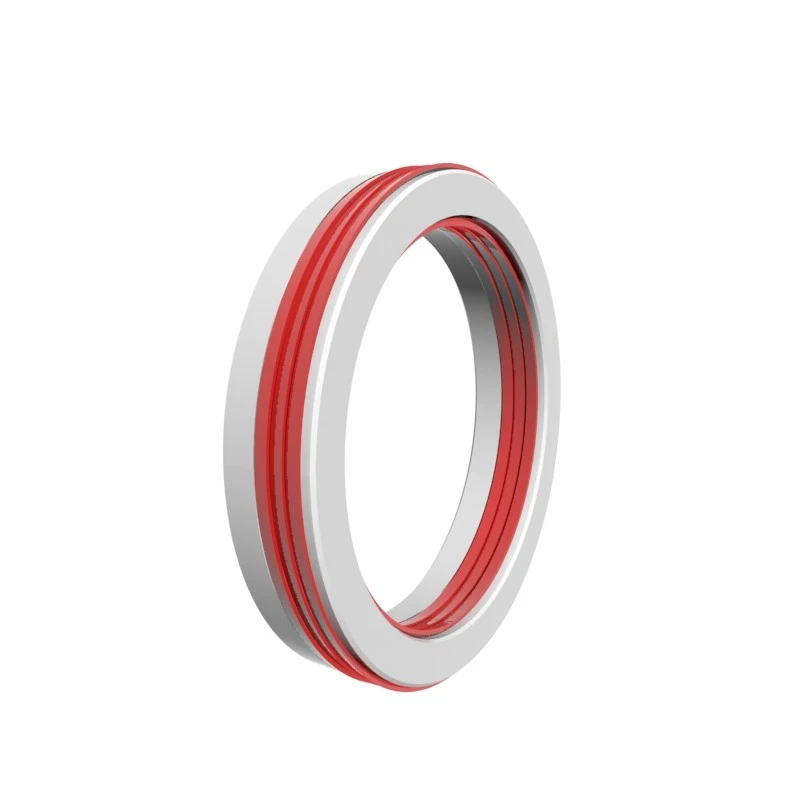

Bahan: RC-PU-H+POM

Tipe segel: RCS110-112, RCS126-128
Aplikasi Utama: Untuk mesin industri berat, mesin cetak
Keuntungan: Cocok untuk batang piston tua, jenis terbuka yang mudah dipasang creeper
Bahan: poliuretan, polioksimetilen, nilon

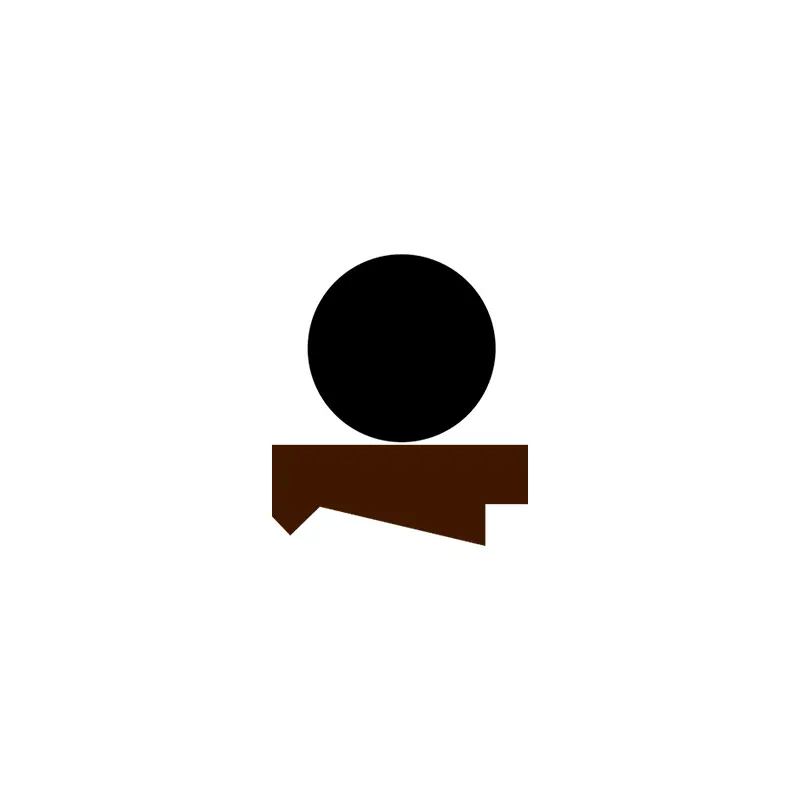

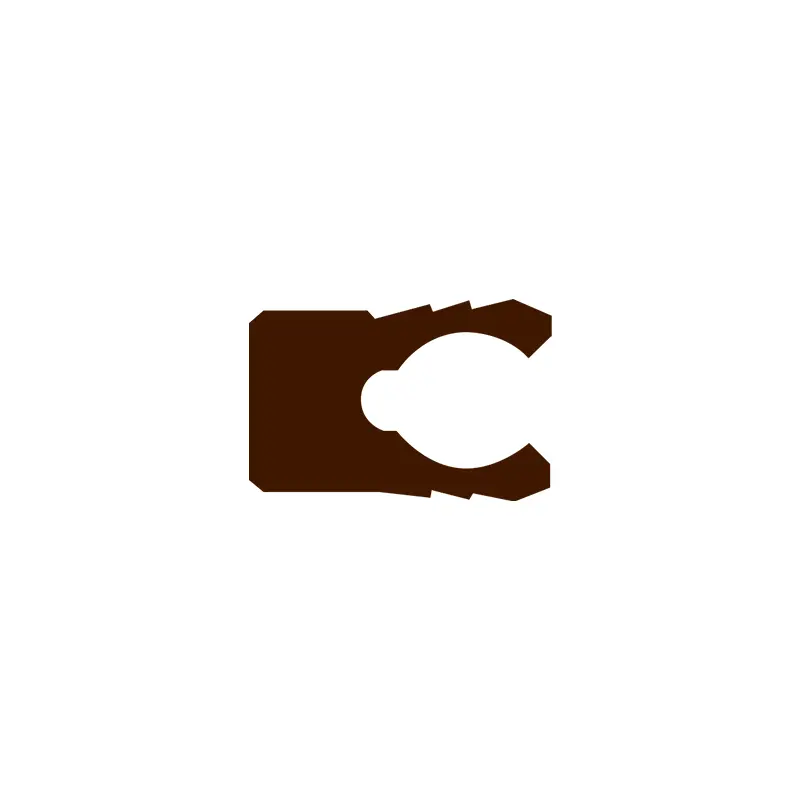

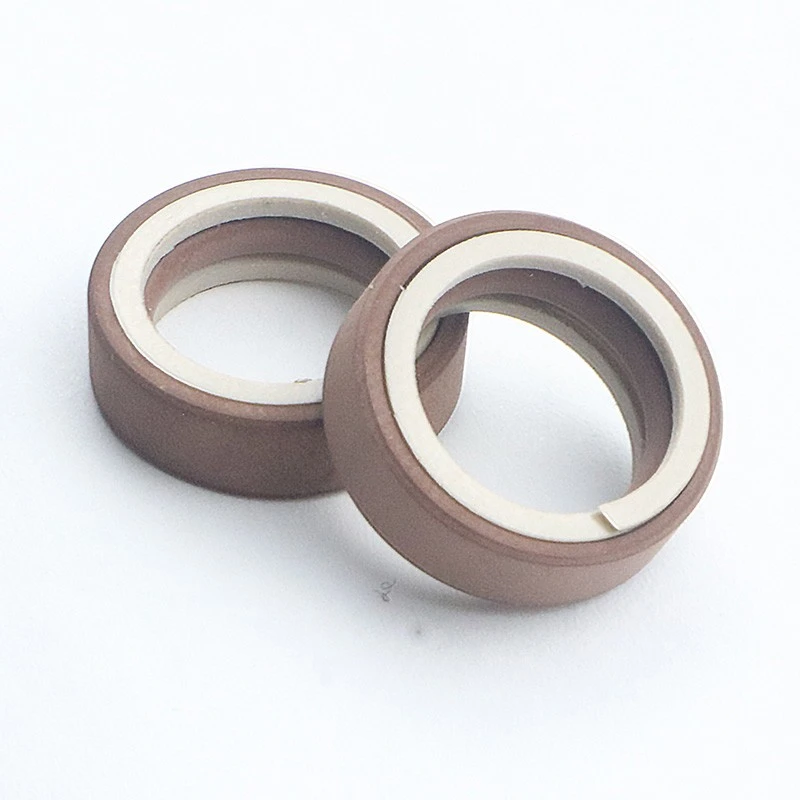

RCS119
Ukuran pesanan
Φd ...... diameter luar
Φd ...... diameter dalam
L ...... lebar alur

Contoh pemesanan

Model: RCS119

Ukuran Groove: 100x109.4x7.1

Bahan: PTFE2+NBR

Jenis segel: RCS119
Aplikasi Utama: Industri Kimia, Silinder Cepat dan Mesin Posisi. Industri Makanan, Industri Farmasi.
Keuntungan: Tahan terhadap suhu tinggi dan berbagai media kimia, koefisien gesekan rendah, tidak ada creep, karakteristik gesekan kering yang baik, nilai statis dan gesekan rendah.
Bahan: PTFE+LEAF Spring
