Segel bibir poros putarumumnya dikenal sebagai segel minyak. Mereka dipasang di rumah bantalan putar dan mengalami gerakan relatif melawan poros yang berputar. Sisipan logam memberikan dukungan struktural, sementara pegas garter menerapkan beban awal radial ke bibir segel, mencegah kebocoran pelumas dan masuknya kontaminan eksternal.

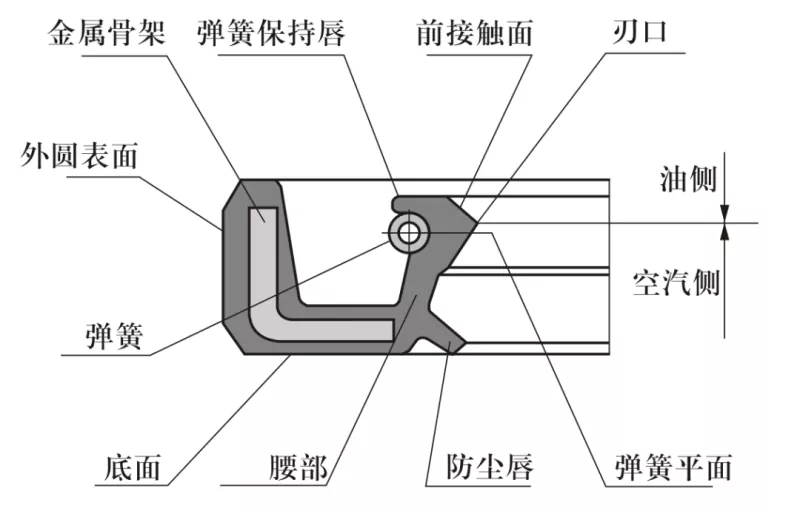

Skema penampang segel minyak umum
1. Bahan poros: Umumnya baja karbon atau baja tahan karat. Untuk aplikasi kecepatan tinggi digunakan pelapisan krom, dengan kekerasan HRC 40–45.
2. Poros putar dan desain lubang rumah: Permukaan poros harus halus dan bebas dari gerinda. Tanda pemesinan spiral dapat menimbulkan efek pemompaan yang menyebabkan kebocoran; oleh karena itu, disarankan untuk menggiling area poros tempat segel dipasang hingga kekasaran permukaan Ra 0,1–0,5 μm. Hasil akhir yang lebih halus diperlukan seiring dengan meningkatnya kecepatan rotasi.
Untuk memudahkan pemasangan dan pelepasan, poros dan lubang rumah harus dirancang dengan talang atau tepi membulat, seperti yang ditunjukkan pada Gambar 1 dan 2.

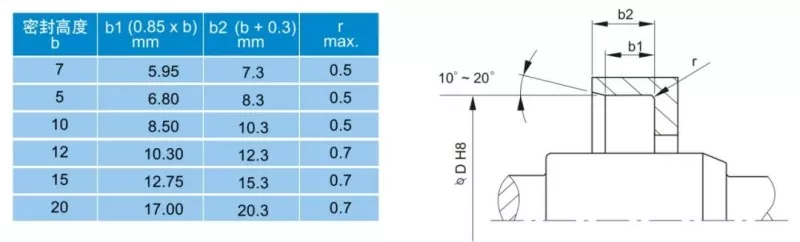

Gambar 1: Desain talang lubang rumah

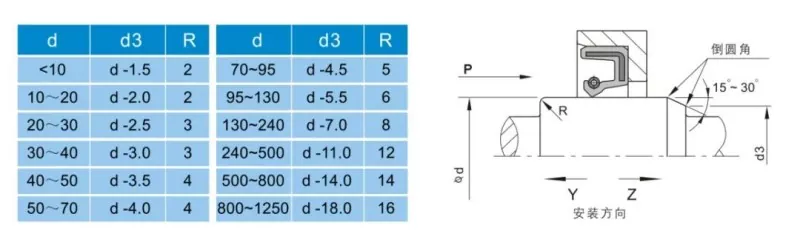

Gambar 2: Desain talang poros putar

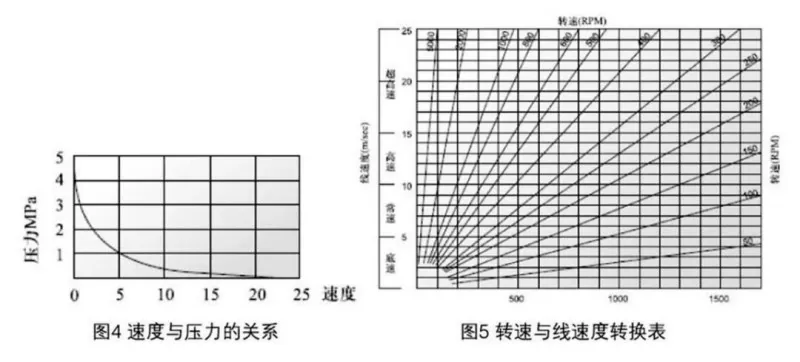

Ada banyak faktor yang mempengaruhi kinerja penyegelan. Di luar material dan struktur segel oli, faktor-faktor seperti media, suhu, tekanan, pelumasan, kecepatan, dan kekasaran permukaan berdampak langsung pada kinerja—dan faktor-faktor ini sering kali berinteraksi satu sama lain. Bagan berikut disediakan untuk referensi pengguna.

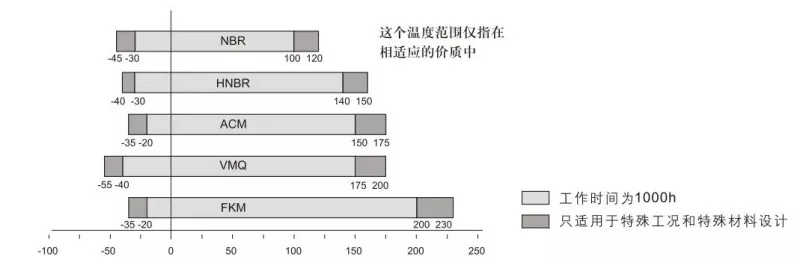

Gambar 3: Pengaruh suhu pada segel minyak

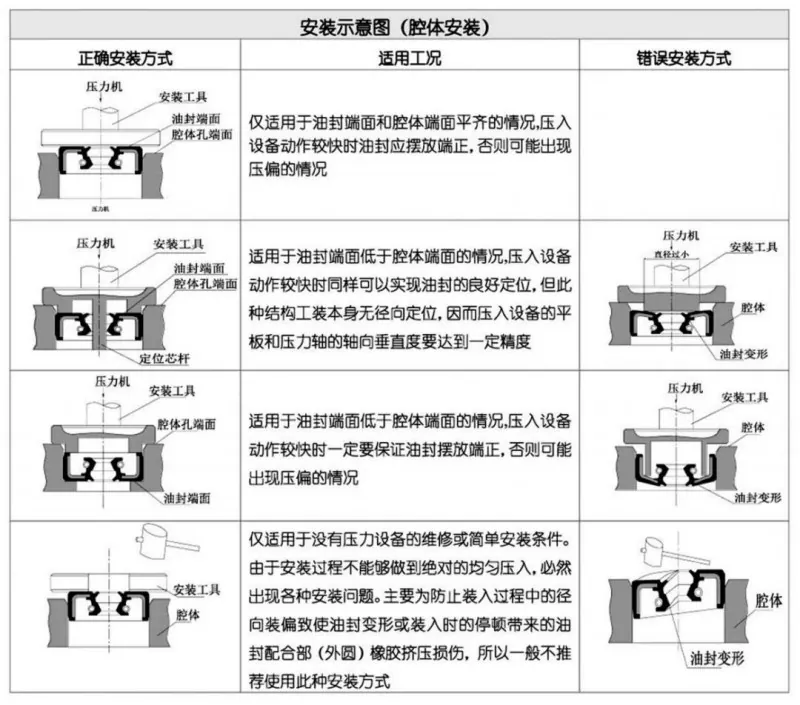

Pemasangan yang hati-hati merupakan prasyarat agar segel oli berfungsi dengan baik.
