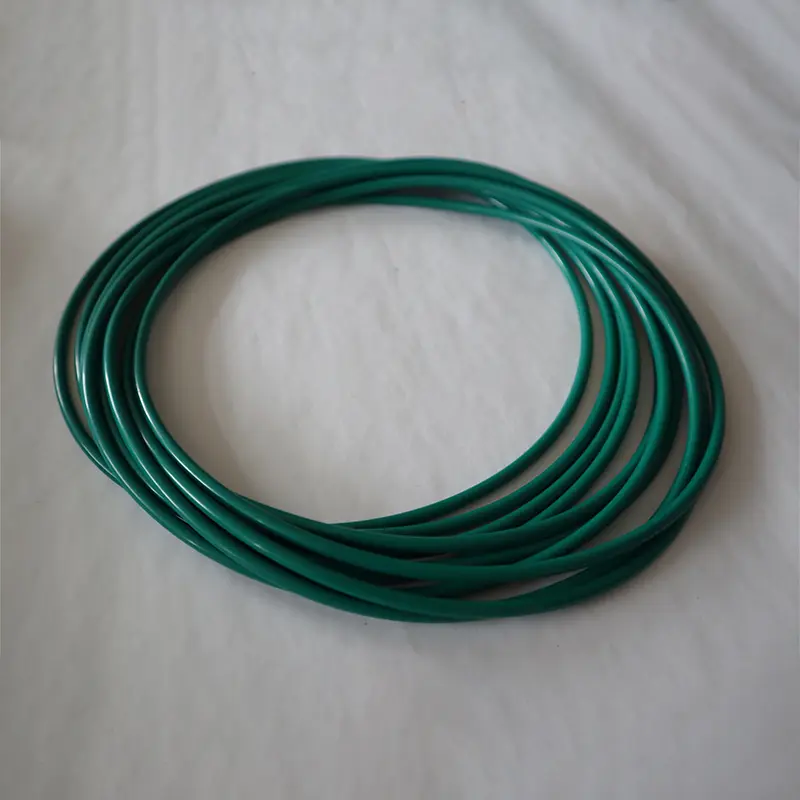

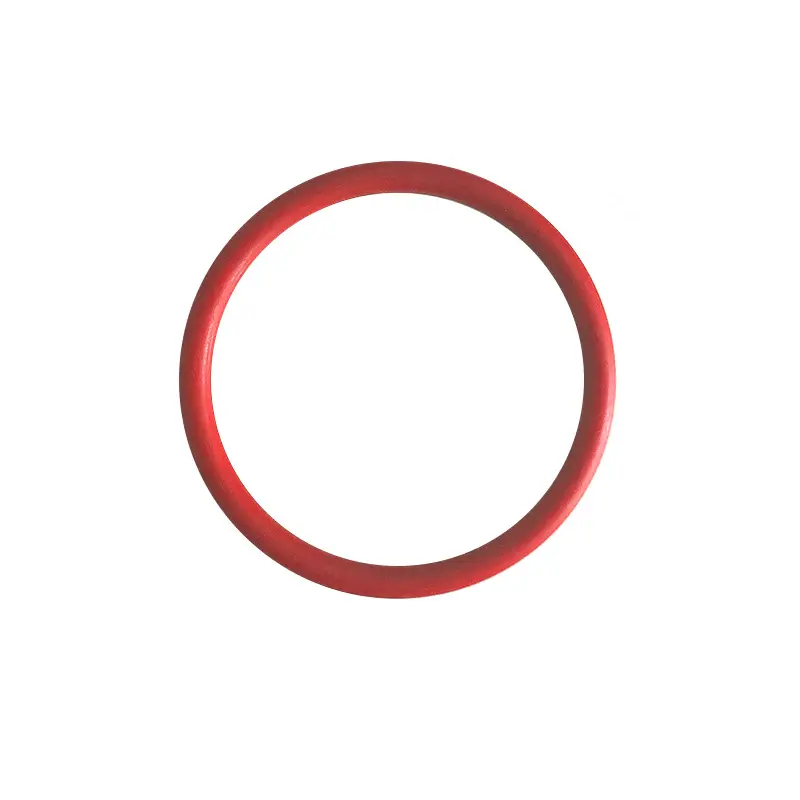

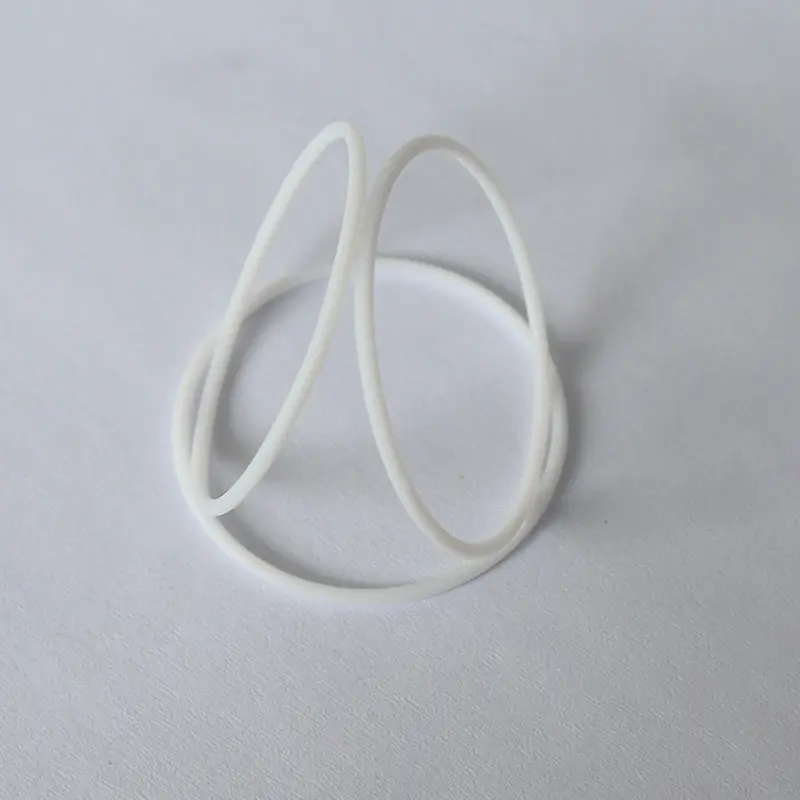

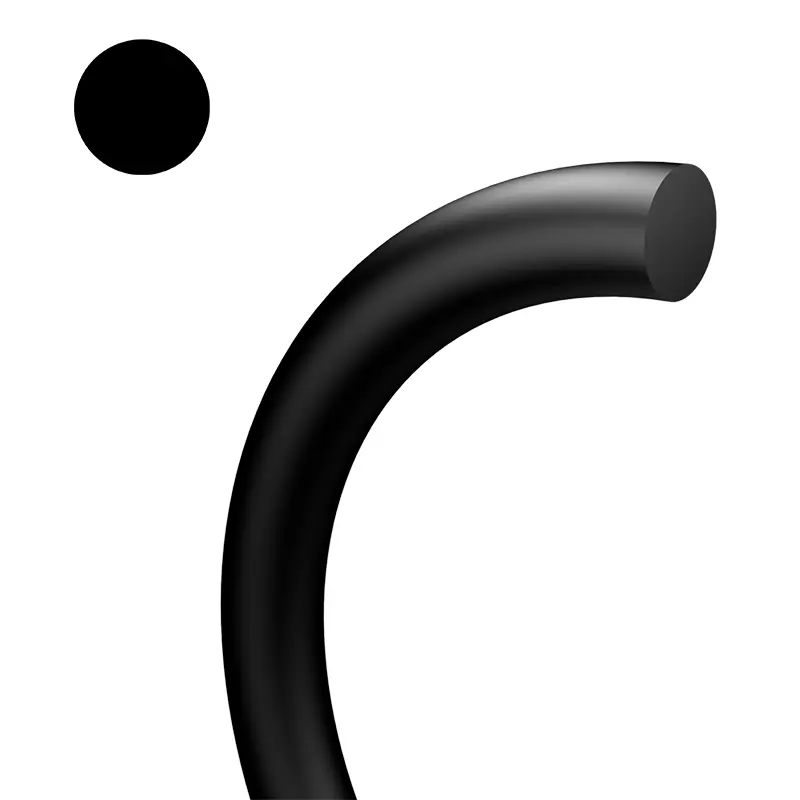

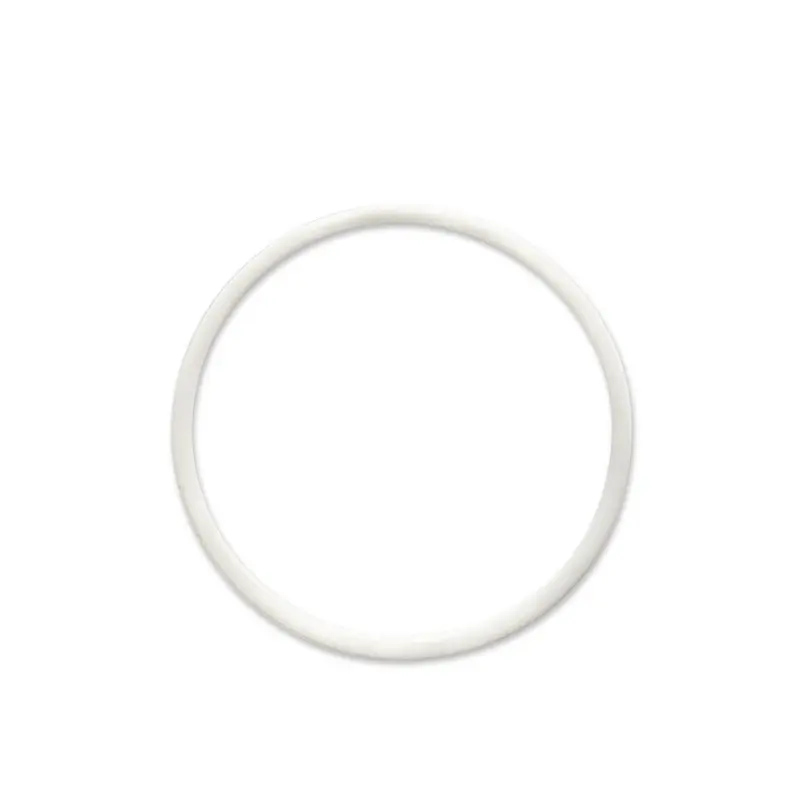

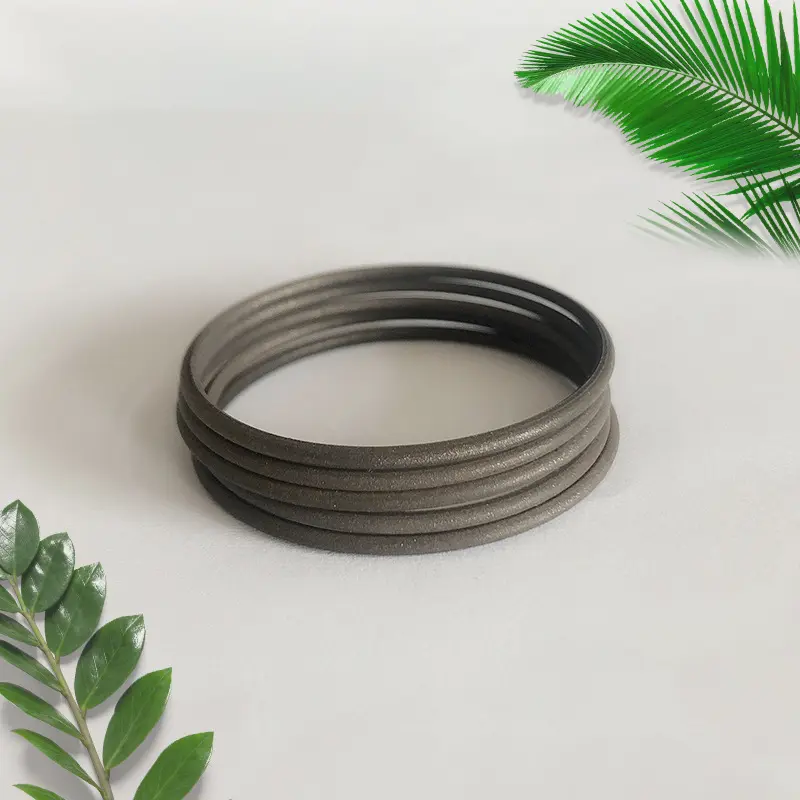

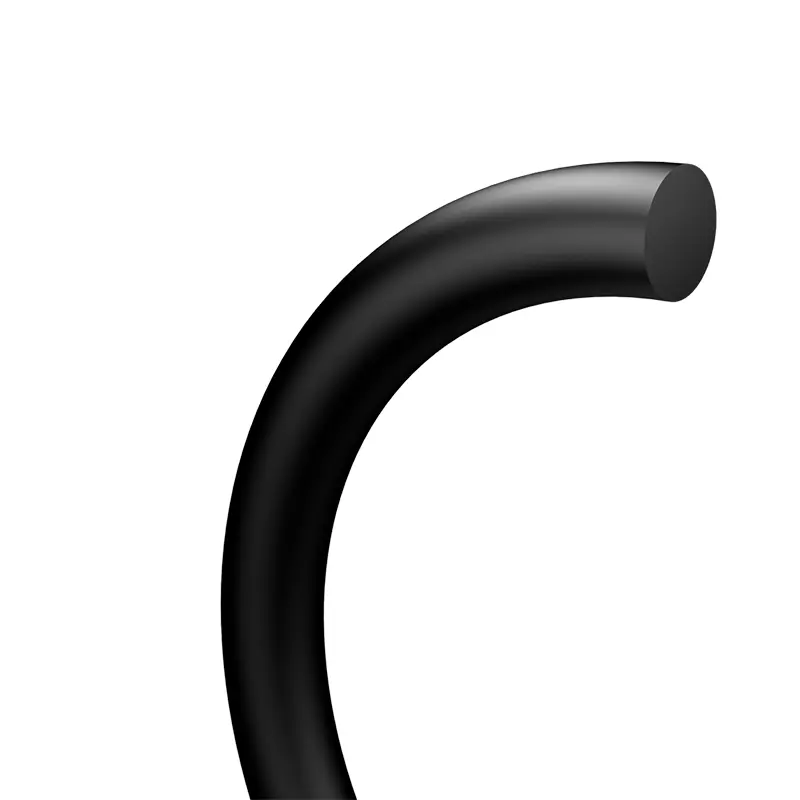

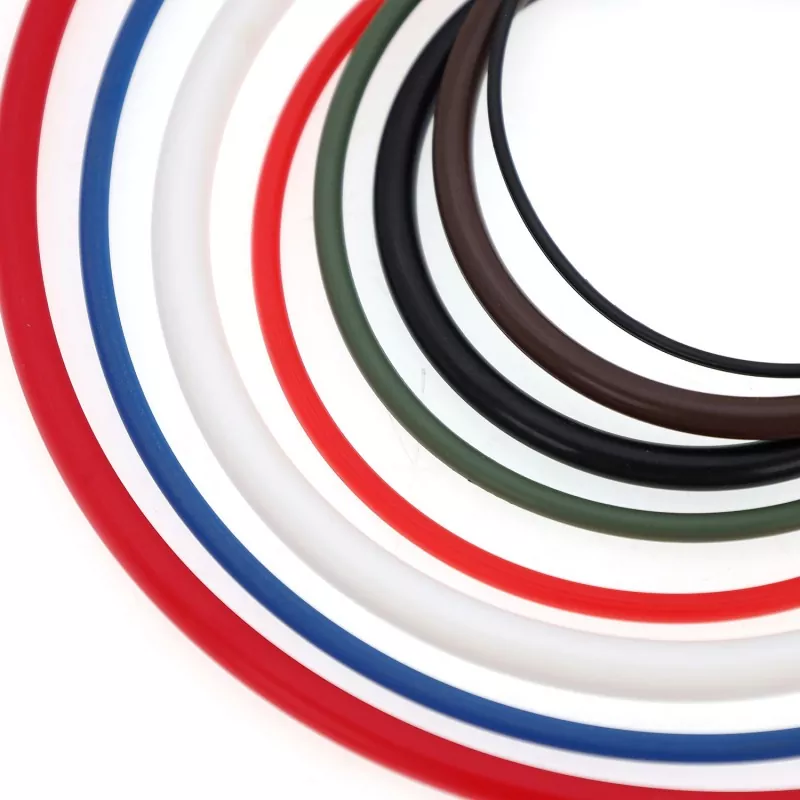

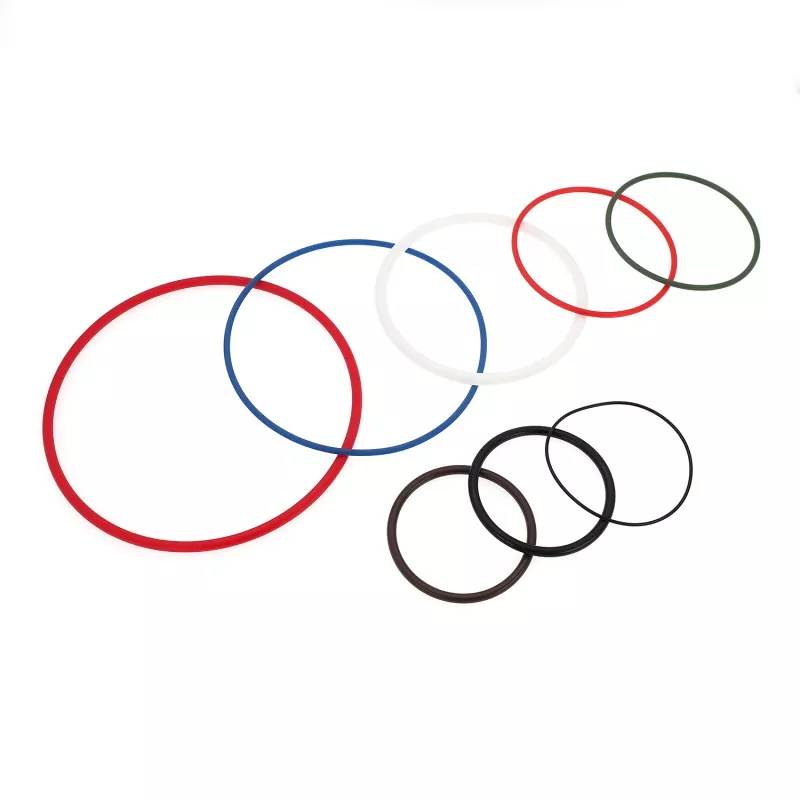

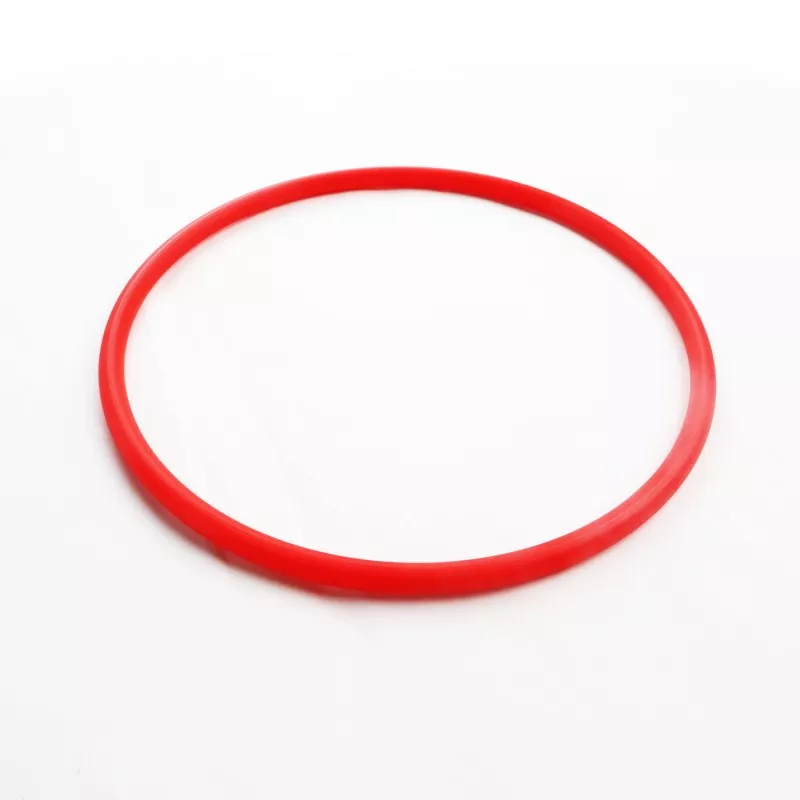

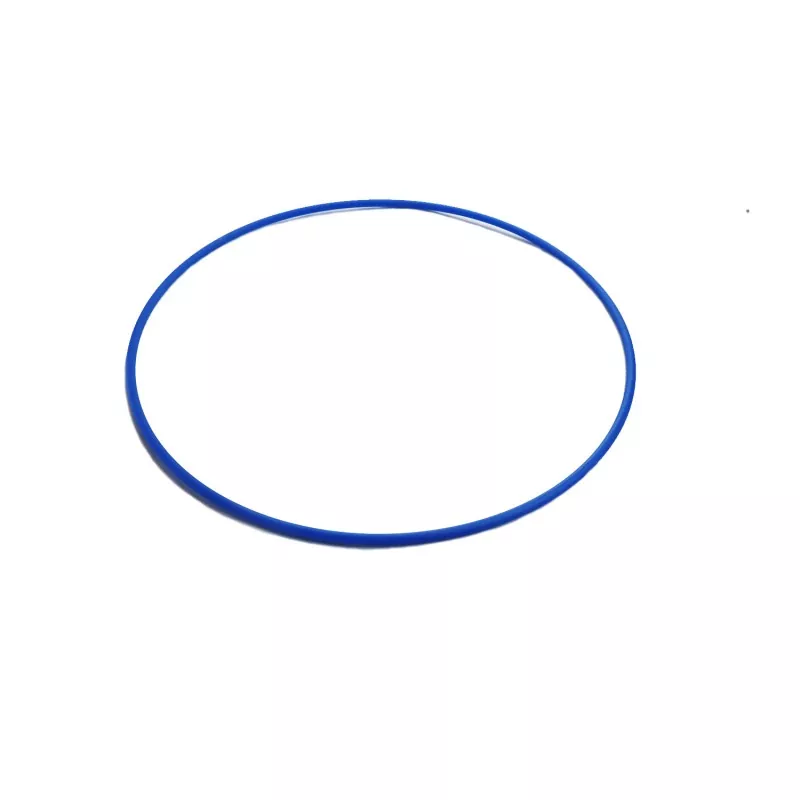

O-ring

O-cincin adalah segel paling populer yang digunakan dalam komponen hidrolik, pneumatik dan perangkat sistem, dan banyak digunakan dalam berbagai kesempatan penyegelan.

O-cincin dapat digunakan sebagai elemen penyegelan serta elemen yang mendaftar dengan kekuatan untuk segel geser hidrolik dan cincin debu. Di bawah suhu tertentu, tekanan, dan media cair dan gas yang berbeda, produk -produk ini dapat bertindak sebagai segel dalam keadaan statis atau bergerak. Dapat dikatakan bahwa di bidang industri, apakah itu segel tunggal untuk perbaikan dan pemeliharaan, atau dalam aplikasi seperti kedirgantaraan, industri otomotif, dan industri umum, cincin-O hampir di mana-mana.

Fitur dan Aplikasi Produk:

O-ring memiliki banyak keunggulan:

(1) Cocok untuk berbagai bentuk penyegelan, termasuk penyegelan statis dan penyegelan dinamis.

(2) Cocok untuk berbagai mode gerak, seperti gerakan rotasi, gerakan bolak -balik aksial atau gerakan kombinasi.

(3) Cocok untuk berbagai media penyegelan yang berbeda, termasuk minyak, air, gas, media kimia atau media campuran lainnya;

(4) Struktur cross-sectional sangat sederhana, dan memiliki efek penyegelan diri, kinerja penyegelan yang andal, struktur kompak, dan perakitan dan pembongkaran yang mudah;

(5) Ada banyak jenis bahan;

(6) biaya rendah;

(7) Resistensi gesekan dinamis relatif kecil.

Daftar standar cincin-O ditampilkan dalam tabel di bawah ini:

Tabel 1-1 Daftar Standar O-Ring

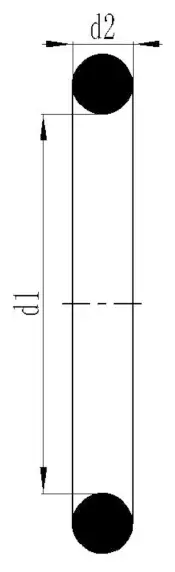

Standar	O-cincin-cross-sectional diameter D2
Standar Amerika sebagai 568 British Standard BS 1516	1.7 8	2.62	3.53	5.33	6.99	-
Jepang Standar Jis B 2401	1.9	2.4	3.1	3.5	5.7	8.4
Standar Internasional IS0 3601/1 Standar Jerman DIN 3771/1 Standar Cina GB 3452.1	1.8	2.65	3.55	5.30	7.00	-
GB1235 standar Cina	1.9	2.4	3.1	3.5	5.7	8.6
Ukuran metrik yang disukai	1.0	1.5	2.0	2.5	3.0	3.5
	4.0	4.5	5.0	5.5	6.0	7.0
	8.0	10.0	12.0	-	-	-
Standar Amerika sebagai 568 (Seri 900)	1.0 2	1.42	1.63	1.83	1.98	2.08
	2.2 1	2.46	2.95	3.00	-	-

Mekanisme penyegelan

O-ring adalah elemen penyegelan dua arah otomatis. Selama instalasi, pra-kompresi radial dan aksial menentukan kemampuan penyegelan awal cincin-O itu sendiri, yang meningkat dengan meningkatnya tekanan sistem.

(1) keadaan tidak terkompresi

(2) keadaan terkompresi tanpa tekanan

(3) Tekanan

Parameter kinerja

Tabel 1-2 Parameter Kinerja O-Ring

Pilihan O-Ring

1. Media kerja dan kondisi kerja

Saat memilih material cincin-O, kompatibilitas dengan media kerja harus dipertimbangkan terlebih dahulu, dan kondisi kerja seperti tekanan, suhu, waktu kerja yang berkelanjutan, dan siklus operasi bagian penyegelan juga harus dipertimbangkan. Jika digunakan dalam situasi yang berputar, kenaikan suhu yang disebabkan oleh panas gesekan harus dipertimbangkan. Bahan penyegelan yang berbeda memiliki sifat fisik dan kimia yang berbeda, silakan merujuk ke "tabel sifat material" untuk detailnya.

2. Jenis segel dan ukuran alur instalasi

(1) Menurut bentuk penyegelan, dapat dibagi menjadi: segel statis (segel tanpa gerakan relatif antara permukaan yang berdekatan) dan segel dinamis (segel dengan gerakan bolak -balik antara bagian yang disegel);

(2) Menurut tujuan penyegelan, dapat dibagi menjadi: segel lubang, segel poros dan segel putar;

(3) Menurut formulir pemasangan, dapat dibagi menjadi: instalasi aksial (penampangnya secara aksial dideformasi setelah pemasangan) dan pemasangan radial (penampangnya secara radial dideformasi setelah pemasangan).

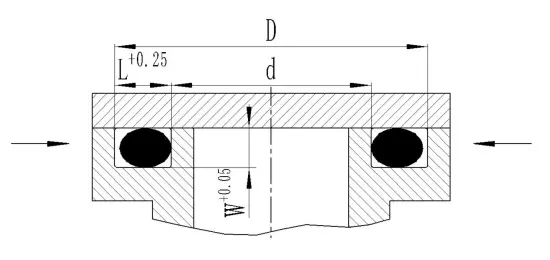

Segel Segel Statis Kaksir

Tekanan internal: Diameter luar cincin-O dan diameter luar alur D pada dasarnya harus dekat atau lebih besar dari 1 ~ 3%.

Tekanan Eksternal: Diameter dalam cincin-O harus dekat atau sedikit lebih kecil dari diameter bagian dalam alur, tetapi tidak kurang dari 6%.

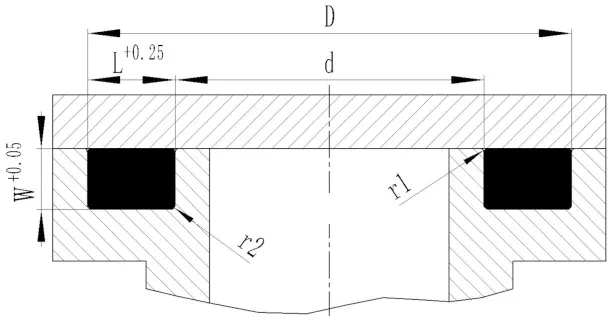

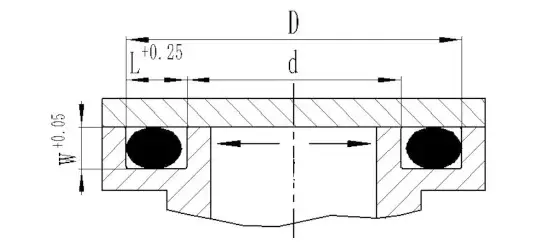

Tabel 1-3 dimensi alur instalasi segel statis aksial

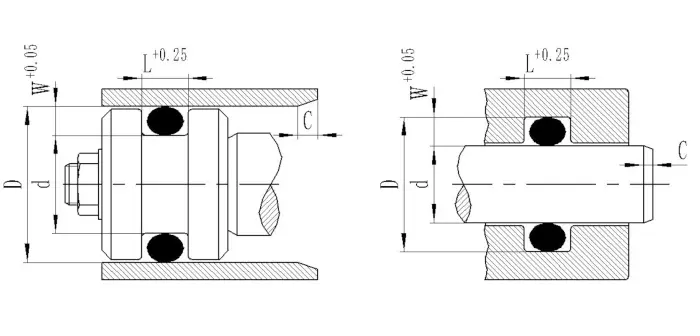

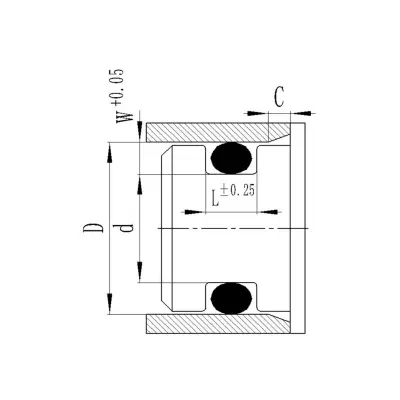

② Segel Statis Radial

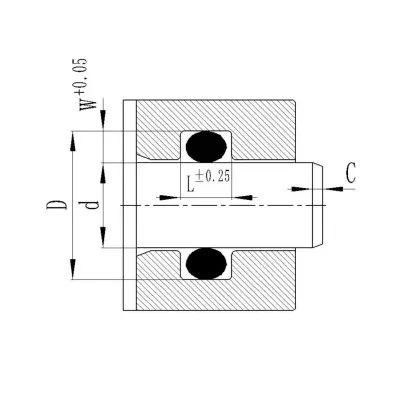

Segel Lubang Radial: Alur pemasangan ada di poros, dan diameter dalam cincin-O sama atau sedikit lebih kecil dari diameter dasar alur d.

Segel poros radial: Alur pemasangan ada di dalam lubang, dan diameter dalam cincin-O dan diameter poros yang disegel D sedekat mungkin.

③ Segel Vacuum (segel statis)

Kemasan vakum adalah segel cincin-O dalam keadaan khusus, dan tekanan sistem yang disegel lebih rendah dari 1 atmosfer standar (101.325kpa).

Persyaratan ukuran groove aplikasi dan instalasi adalah sebagai berikut:

A. Ruang alur instalasi hampir 100% diisi dengan volume cincin-O setelah deformasi, yang dapat meningkatkan area kontak dan memperpanjang waktu difusi melalui elastomer.

B. Deformasi kompresi penampang O-ring adalah sekitar 30%.

C. Gemuk vakum harus digunakan (untuk mengurangi kebocoran).

D. Kekasaran permukaan setiap permukaan alur instalasi harus dipertimbangkan lebih tinggi dari persyaratan segel statis hidrolik, dan persentase rentang kontak FTP harus lebih besar dari 50%.

e. O-ring harus terbuat dari bahan yang kompatibel dengan gas, permeabilitas rendah dan deformasi kompresi rendah. Di sini, kami merekomendasikan penggunaan fluororubber.

Segel Dinamis Hidrolik Radial

Karena cincin-O akan digantikan selama gerakan, aplikasinya terbatas pada tekanan yang lebih rendah (tanpa cincin penahan) dan kecepatan (gerakan bolak-balik = 0,5m/s; gerakan putar = 2.0m/s).

3. Faktor kekerasan

Kekerasan material cincin-O adalah salah satu indikator penting untuk mengevaluasi kinerja penyegelan. Kekerasan cincin-O menentukan kompresi cincin-O dan celah ekstrusi maksimum yang diijinkan dari alur. Secara umum, karet nitrile Shore A70 disediakan, yang dapat memenuhi sebagian besar kondisi penggunaan.

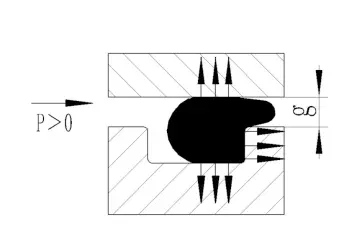

4. Kesenjangan ekstrusi

Kesenjangan ekstrusi maksimum yang diijinkan Gax terkait dengan tekanan sistem, diameter cross-sectional cincin-O, dan kekerasan material. Secara umum, semakin tinggi tekanan kerja, semakin kecil semakin kecil kesenjangan ekstrusi yang diijinkan G max. Jika kesenjangan melebihi kisaran yang diijinkan, itu akan menyebabkan cincin-O diekstrusi atau bahkan rusak.

Dianjurkan untuk menggunakan cincin penahan dalam segel dinamis radial, yang dapat mencegah cincin-O yang diperas ke celah radial dan juga meningkatkan tekanan kerja. Ketika tekanan melebihi 5MPA dan diameter dalam> 50mm, dan tekanan lebih besar dari 10MPA dan diameter dalam <50mm, disarankan untuk menggunakan cincin penahan.

Untuk aplikasi penyegelan statis, disarankan untuk mencocokkan H7/G6.

5. Tingkat tarik dan kompresi

Ketika cincin-O dipasang di alur, itu akan diregangkan dan dikompresi sampai batas tertentu. Jika nilai peregangan dan kompresi terlalu besar, penampang cincin-O akan sangat diperbesar atau dikurangi. Agar tidak mempengaruhi efek penyegelannya, disarankan untuk secara ketat mengikuti dua poin berikut:

(1) Untuk penyegelan lubang radial: Cincin-O lebih disukai dalam keadaan peregangan (mis. D> D2), dan laju peregangan maksimum yang diijinkan adalah 6%, karena peregangan 1%akan mengurangi diameter cross-sectional W sebesar 0,5%.

ELONGATION = (D-2/D2) × 100% ＜ 6%

Dalam Persamaan: D-Diameter Bawah Groove Pemasangan di Segel Lubang Radial

d2-the diameter dalam cincin-O

(2) Untuk segel poros radial, cincin-O lebih disukai dikompresi di sepanjang kelilingnya (mis. D1> D), dan laju kompresi keliling maksimum yang diijinkan adalah 3%.

Rasio kompresi = (d1-d)/d1 × 100% ＜ 3%

Dalam Persamaan: Diameter D1-Outter dari O-Ring

Diameter D-Bottom Groove pemasangan dalam segel poros radial

6. Cincin-O digunakan sebagai segel poros berputar

O-cincin juga dapat digunakan sebagai segel untuk rotasi kecepatan rendah dan poros berputar siklus pendek. Ketika kecepatan melingkar lebih rendah dari 0,5m/s, pemilihan cincin-O dapat didasarkan pada standar desain normal; Ketika kecepatan melingkar lebih tinggi dari 0,5m/s, perlu untuk mempertimbangkan fenomena bahwa cincin karet memanjang akan menyusut setelah dipanaskan (fenomena panas joule), sehingga diameter bagian dalam cincin penyegelan dipilih sekitar 2% lebih besar dari diameter batang yang disegel, dan fenomenon di atas dapat dibatalkan. Setelah cincin-O dipasang di alur, ia dikompresi secara radial untuk membentuk kerut yang halus, sehingga meningkatkan kondisi pelumasan.

7. Gaya kompresi instalasi

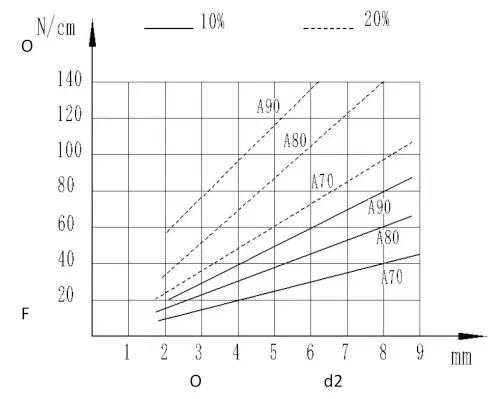

Selama instalasi, gaya kompresi terkait dengan tingkat kompresi awal dan kekerasan material. Gambar tersebut menunjukkan hubungan antara gaya kompresi unit dan diameter cross-sectional per sentimeter dari lingkar segel, yang digunakan untuk memperkirakan ukuran gaya kompresi saat memasang cincin-O.

Desain Struktur Lokal

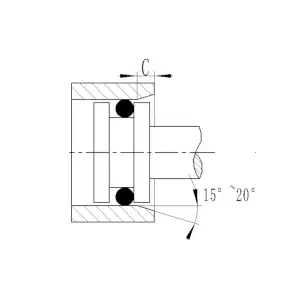

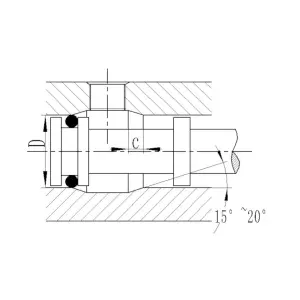

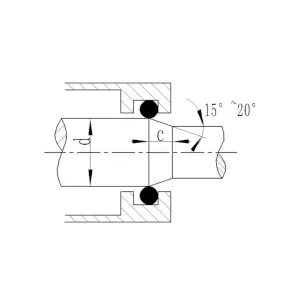

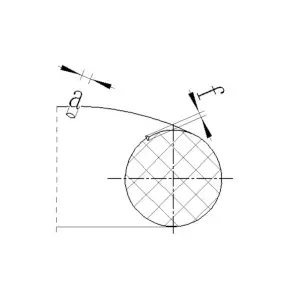

Karena cincin-O akan diperas selama pemasangan, untuk menghindari kerusakan serius, ujung lubang atau ujung poros harus diproses menjadi chamfer 15 ° ~ 20 °, dan tepi harus dibulatkan dan gerinda dilepas. Jika cincin-O ingin melewati lubang transversal selama pemasangan, lubang transisi juga harus dibulatkan atau dibulatkan.

Lubang talang

Poros talang

Tambang/pembulatan lubang transisi

Tabel 1-10 Cmin Panjang talang minimum

Kekasaran Permukaan Chamfer: RZ≤4.0μm Ra≤0.8μm

Penyimpangan bentuk dan cacat permukaan yang diizinkan

Kami mengklasifikasikan bentuk dan cacat permukaan cincin-O ke dalam dua kategori: n dan S.

(1) N: mewakili kualitas standar kami, yang dapat sepenuhnya memenuhi persyaratan berkualitas tinggi dan aplikasi harian.

(2) S: Cocok untuk kesempatan dengan persyaratan yang sangat tinggi untuk cacat bentuk dan permukaan, biasanya membutuhkan produksi besar dan biaya tinggi.

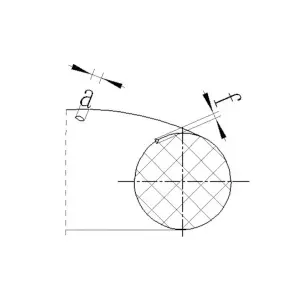

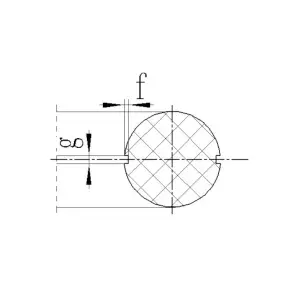

Cetakan misalignment d

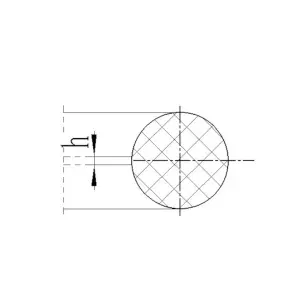

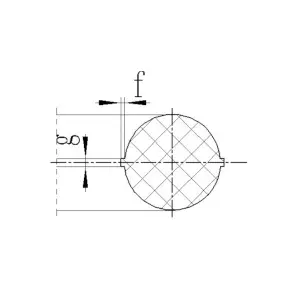

Cetakan pemisahan flash h

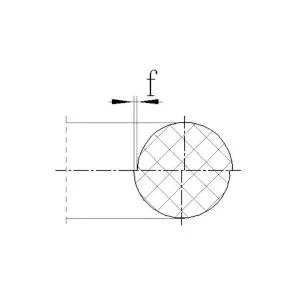

Penyusutan yang membelah cetakan

Pemangkasan yang berlebihan

Tanda aliran

Cacat lainnya

Panduan Penyimpanan

Untuk menghindari sifat fisik dan kimia cincin-O yang disebabkan oleh penyimpanan jangka panjang, lingkungan penyimpanan yang wajar diperlukan untuk memastikan bahwa cincin-O tidak terpengaruh selama penyimpanan jangka panjang.

Selama penyimpanan, titik -titik berikut harus diamati:

(1) lingkungan penyimpanan harus kering, bebas debu dan berventilasi baik;

(2) suhu harus di atas +15 ℃ tetapi tidak melebihi +20 ℃;

(3) Simpan dalam kantong kemasan berongga sebanyak mungkin, dan hindari bahan-bahan yang merusak bahan cincin-O;

(4) Hindari sinar matahari langsung di lingkungan penyimpanan dan jauhkan dari sumber cahaya ultraviolet;

(5) Saat menyimpan, cincin-O harus dalam keadaan bebas stres, yaitu, tidak diregangkan, tidak dikompresi, dan tidak cacat:

(6) Dilarang mengikat dengan tali atau menggantung di bagian logam.
