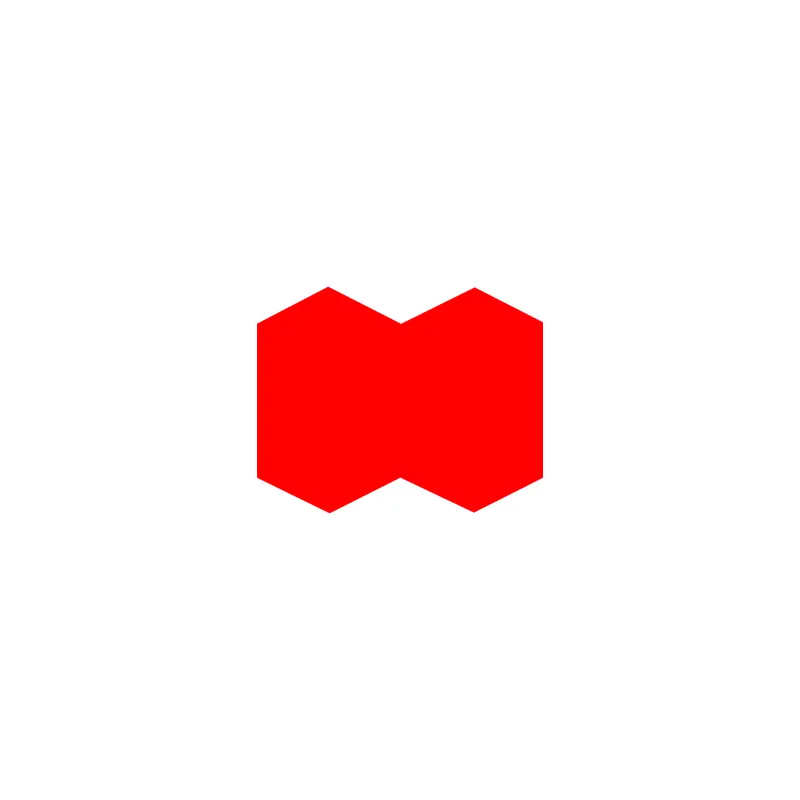

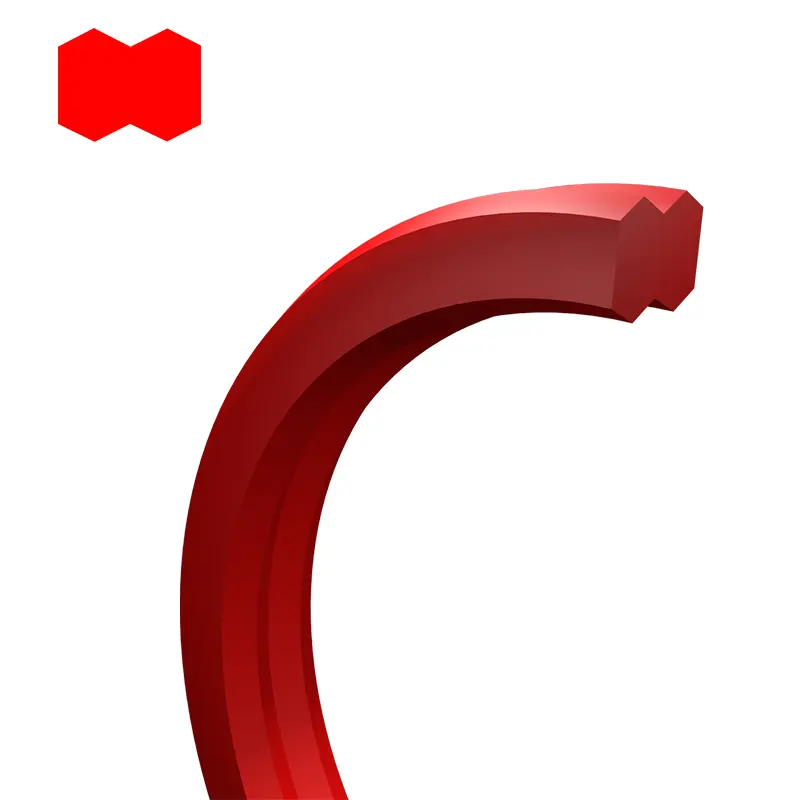

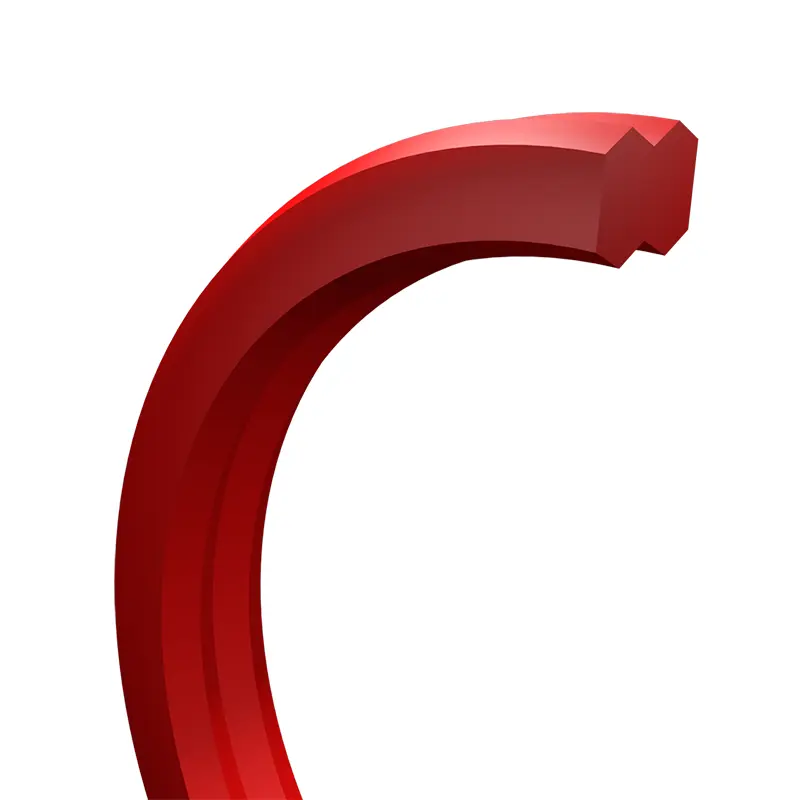

Cincin penyegelan berbentuk dumbel

Dalam desain silinder hidrolik saat ini, cincin-O atau kombinasi cincin cincin-O + terutama digunakan sebagai segel statis. Namun, solusi penyegelan ini memiliki risiko tertentu selama perakitan karena cincin-O dapat dipelintir dan posisi cincin penahan mungkin tidak optimal. Solusi ini juga menunjukkan kelemahan dalam kasus denyut tekanan dan intrusi kotoran. Dalam hal ini, cincin penyegelan berbentuk dumbel dapat digunakan sebagai pengganti yang ideal sebagai segel hidrolik statis dari satu asli.

Fitur dan Aplikasi Produk:

Data teknis

Tekanan: Hingga 50mpa.

Suhu: -35 ℃ ...+110 ℃.

Bahan: Poliuretan.

Persyaratan instalasi

(1) Pemasangan Chamfer C dipilih sesuai dengan nilai kedalaman alur W (mm)

Ketika w <3; C≥3.

Ketika w> 3; C≥5.

(2) permukaan akhir

(3) Cincin penyegelan berbentuk dumbel tidak memiliki kebocoran di bawah kondisi pengujian berikut dan sangat tahan terhadap ekstrusi.

(4) Kesenjangan penyegelan yang optimal:

Bore Cylinder - H8

Lengan pemandu - G6

Karena segel sangat tahan terhadap ekstrusi, celah penyegelan radial s 0,2 mm dapat dicapai.

Dalam penggunaan suhu rendah, penyimpangan dari lengan pemandu ke lubang silinder dan batang piston harus dihindari.

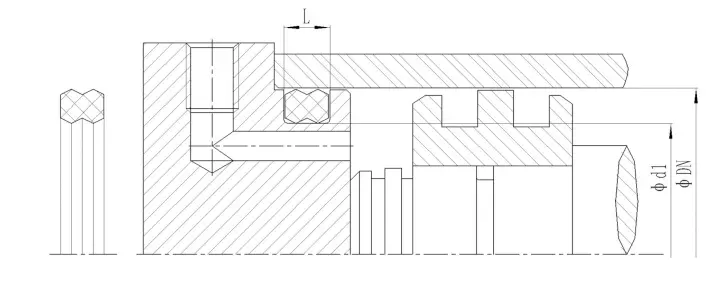

Rekomendasi Instalasi

Keuntungan

Dibandingkan dengan cincin-O atau kombinasi cincin cincin-O +, segel dumbbell memiliki keunggulan berikut:

(1) sangat tahan terhadap twisting

(2) mudah dipasang

(3) Umur Layanan Panjang

(4) Resistensi Tekanan Tinggi

Aplikasi

Segel dumbbell umumnya digunakan dalam silinder hidrolik, seperti:

(1) forklift

(2) Hidrolika mesin konstruksi

(3) Hidrolika industri

(4) Alat mesin

(5) Mesin cetakan injeksi

(6) Tekan hidrolik

(7) Katup kartrid
