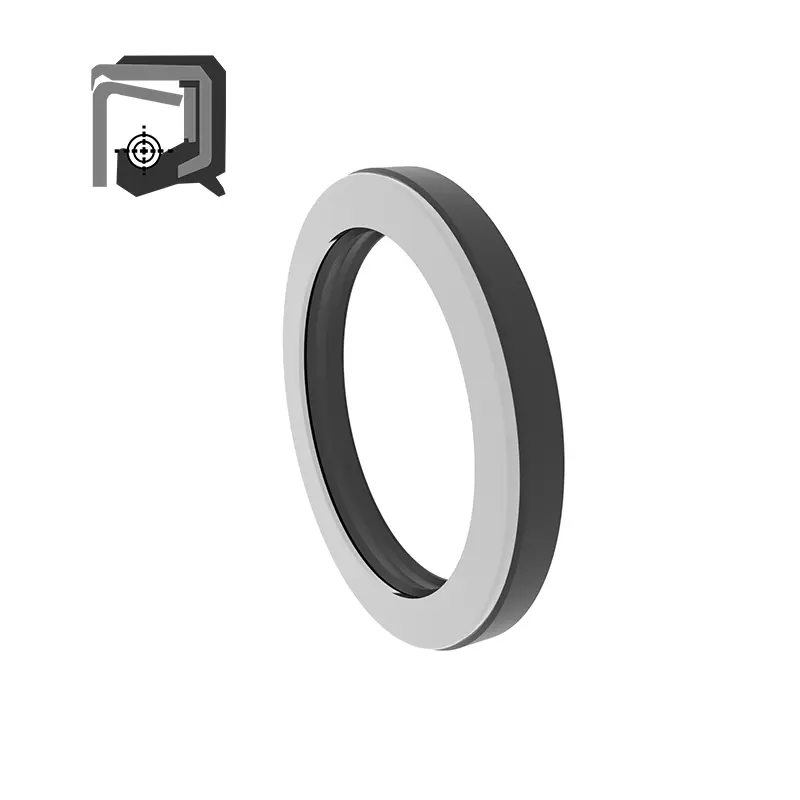

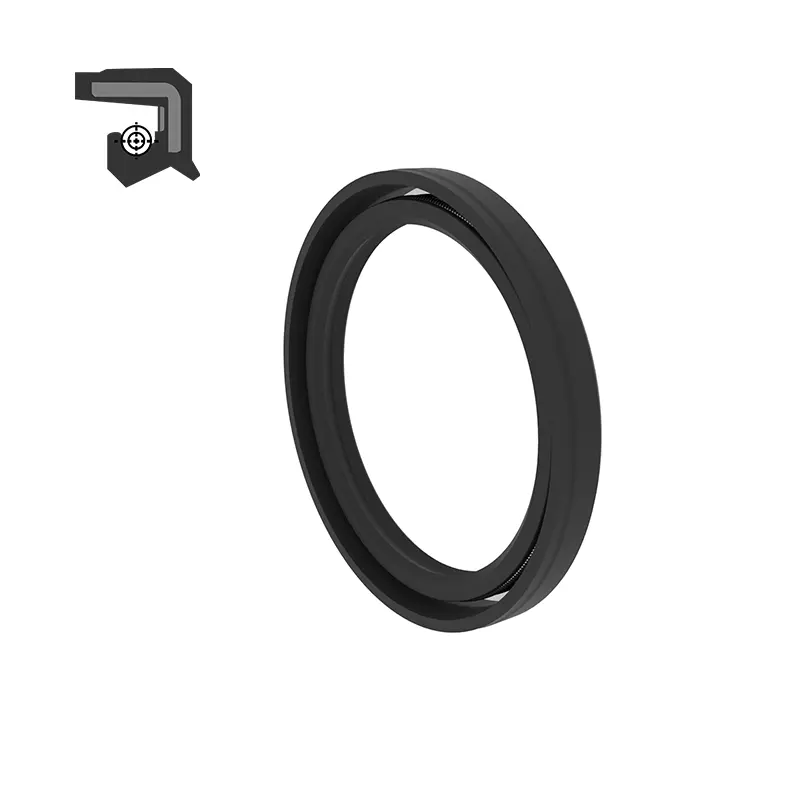

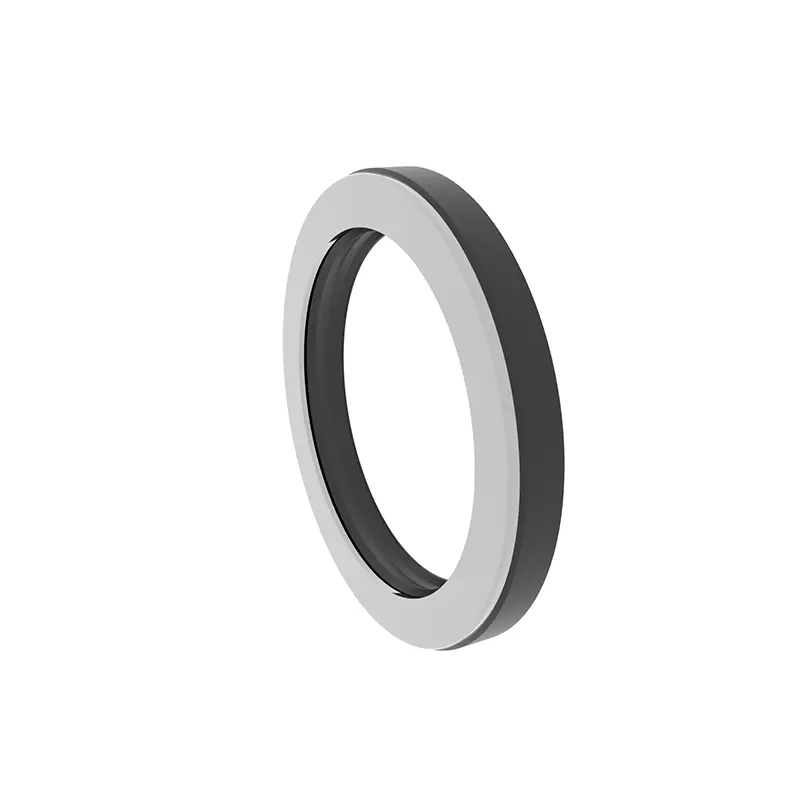

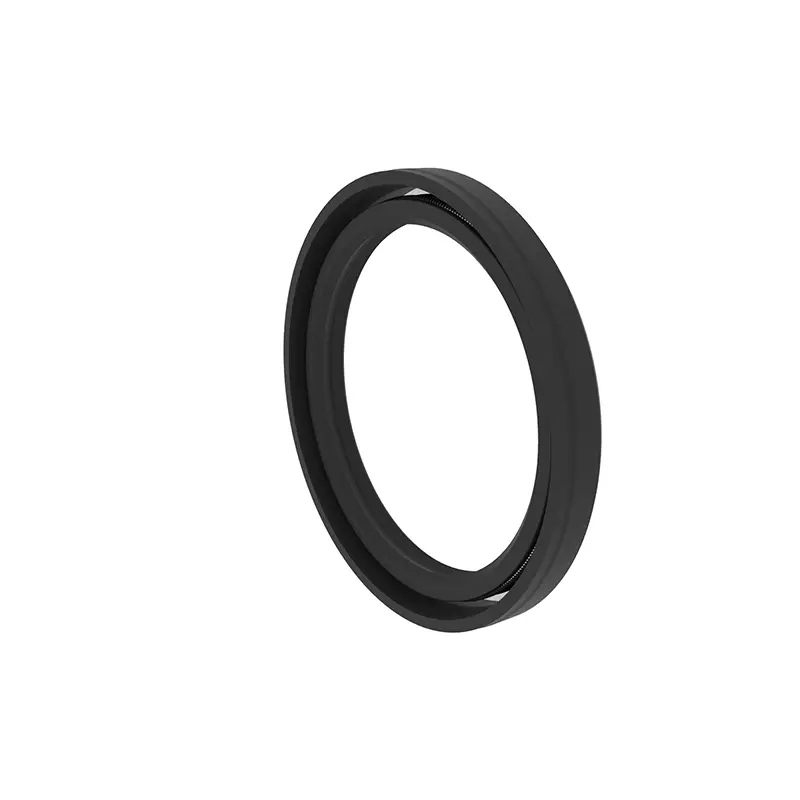

Segel oli kerangka tahan tekanan

Sebagai produsen dan pemasok segel profesional, Ruichen Seals memberi Anda segel oli kerangka tahan tekanan berkinerja tinggi. Segel minyak kerangka terdiri dari bodi segel, kerangka yang diperkuat, dan pegas koil yang mengetuk sendiri. Mereka dirancang untuk segel poros berputar dan secara efektif mengisolasi bagian pelumas dari bagian output untuk mencegah kebocoran oli pelumas.

mengirimkan permintaan

Deskripsi Produk

Fungsi segel oli kerangka tahan tekanan umumnya untuk mengisolasi bagian -bagian yang membutuhkan pelumasan dari bagian output di bagian transmisi untuk mencegah kebocoran oli pelumas.

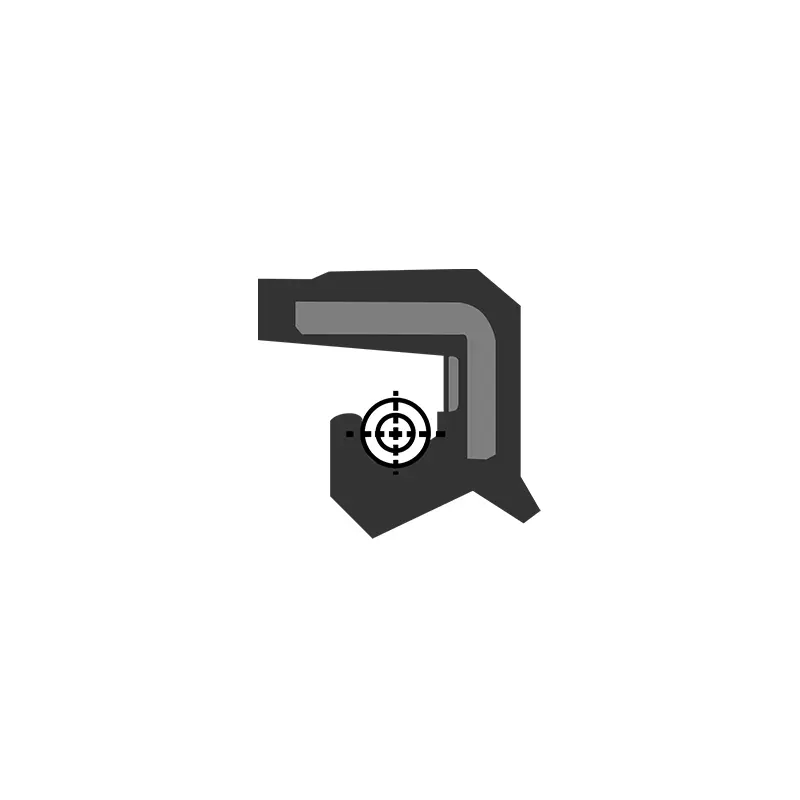

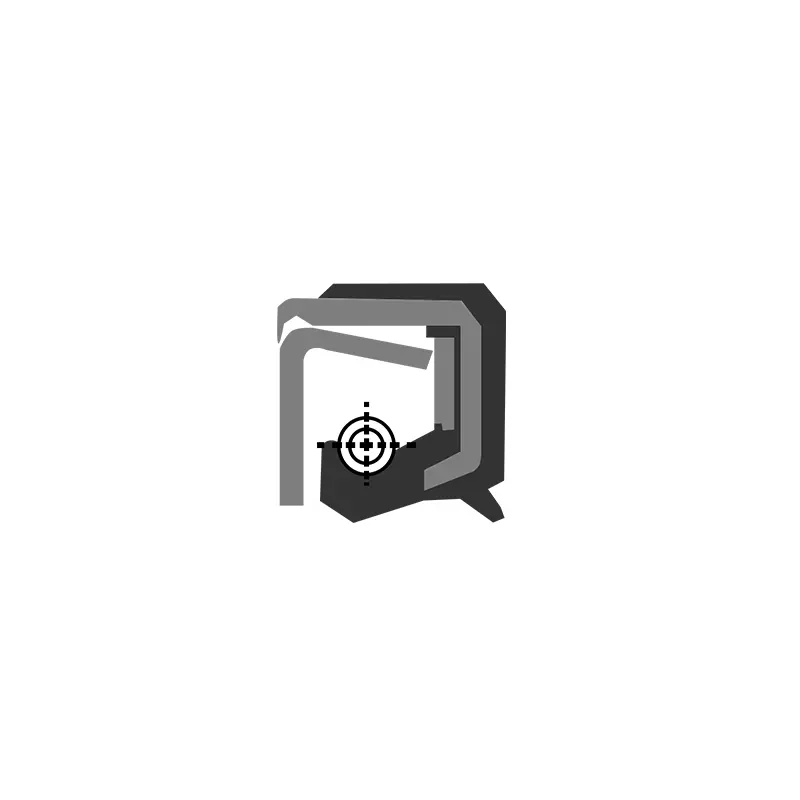

Struktur segel oli kerangka tahan tekanan terdiri dari tiga bagian: tubuh penyegelan, memperkuat kerangka dan pegas koil pengencangan sendiri. Tubuh penyegelan dibagi menjadi bagian bawah, pinggang, cutting edge dan bibir penyegelan sesuai dengan bagian yang berbeda. Biasanya, diameter bagian dalam segel oli kerangka dalam keadaan bebas lebih kecil dari diameter poros dan memiliki "jumlah gangguan" tertentu. Oleh karena itu, setelah segel oli dimasukkan ke dalam kursi segel oli dan poros, gaya elastis dari tepi cutting segel oli dan gaya kontraksi pegas koil pengencangan sendiri menghasilkan gaya penjepit radial pada poros, sehingga mendapatkan efek penyegelan terbaik. Desain kerangka yang tahan tekanan secara keseluruhan memiliki deformasi bibir kecil dan digunakan untuk menyegel poros berputar dalam situasi tekanan.

Fitur dan Aplikasi Produk:

Keuntungan Produk:

Desain Triple Struktural: Badan segel, kerangka yang diperkuat dan pegas koil pengencangan sendiri bekerja bersama untuk memberikan efek penyegelan yang sangat baik.

Gaya Penjepit Radial: Gaya elastis tepi dan gaya kontraksi pegas menghasilkan gaya penjepit radial pada poros untuk memastikan kinerja penyegelan terbaik.

Desain tahan tekanan: Kerangka yang tahan tekanan secara keseluruhan membuat deformasi bibir kecil, yang cocok untuk kesempatan penyegelan poros berputar tekanan tinggi.

Penerapan Lebar: Segel oli kerangka tahan tekanan cocok untuk berbagai segel poros berputar untuk secara efektif mencegah kebocoran oli pelumas.

Skenario aplikasi:

Segel poros berputar: Segel oli kerangka tahan tekanan digunakan untuk poros berputar dalam situasi tekanan untuk mencegah kebocoran oli pelumas.

Peralatan Industri: Cocok untuk bagian penyegelan yang membutuhkan pelumasan, seperti sistem transmisi mekanik dan sistem hidrolik.

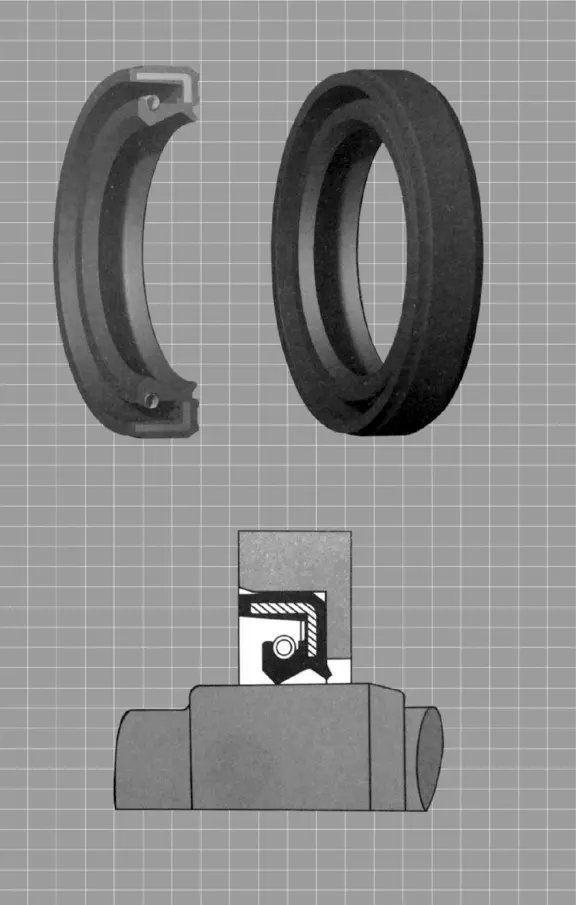

RCTCV Double Lip Tekanan Tinggi Segel oli kerangka

Bahan: Karet Nitril NBR

Sedang: Minyak hidrolik dasar

Suhu kerja ℃: -25 hingga +100

Kecepatan: -

Tekanan kerja: 0.3mpa

Kekerasan material: -

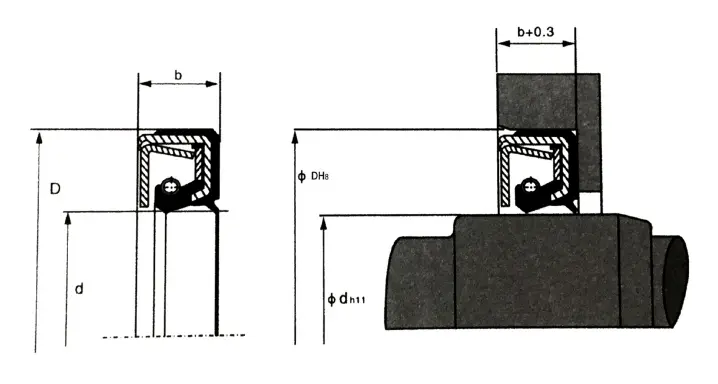

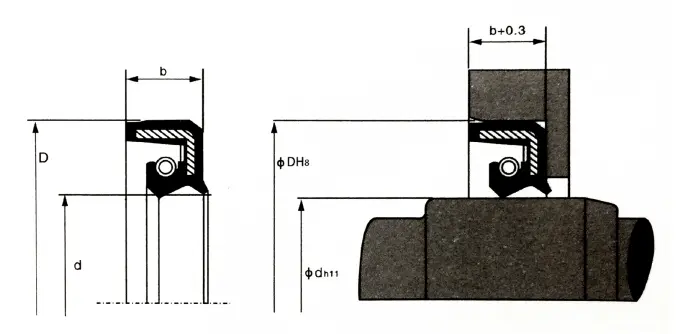

Model	d	D	b	Model pesanan	Model	d	D	b	Model pesanan
RCTCV	7	20	7	RCTCV-7	RCTCV	26	42	8	RCTCV-26
RCTCV	8	18	7	RCTCV-8	RCTCV	27	47	11	RCTCV-27
RCTCV	8	22	7	RCTCV-8A	RCTCV	28	48	11	RCTCV-28
RCTCV	10	25	7	RCTCV-10	RCTCV	30	42	7	RCTCV-30
RCTCV	12	25	7	RCTCV-12	RCTCV	30	50	11	RCTCV-30A
RCTCV	13	28	7	RCTCV-13	RCTCV	32	52	11	RCTCV-32
RCTCV	14	28	7	RCTCV-14	RCTCV	34	54	11	RCTCV-34
RCTCV	15	30	7	RCTCV-15	RCTCV	35	55	11	RCTCV-35
RCTCV	16	30	7	RCTCV-16	RCTCV	38	58	11	RCTCV-38
RCTCV	17	35	8	RCTCV-17	RCTCV	40	62	11	RCTCV-40
RCTCV	18	35	8	RCTCV-18	RCTCV	42	65	12	RCTCV-42
RCTCV	19	35	8	RCTCV-19	RCTCV	45	68	12	RCTCV-45
RCTCV	20	32	8	RCTCV-20	RCTCV	48	70	12	RCTCV-48
RCTCV	20	40	11	RCTCV-20A	RCTCV	50	72	12	RCTCV-50
RCTCV	22	35	8	RCTCV-22	RCTCV	52	75	12	RCTCV-52
RCTCV	22	42	11	RCTCV-22A	RCTCV	55	78	12	RCTCV-55
RCTCV	23	42	11	RCTCV-23	RCTCV	58	80	12	RCTCV-58
RCTCV	24	40	8	RCTCV-24	RCTCV	60	82	12	RCTCV-60
RCTCV	25	40	8	RCTCV-25	RCTCV	62	85	12	RCTCV-62
RCTCV	25	45	11	RCTCV-25A

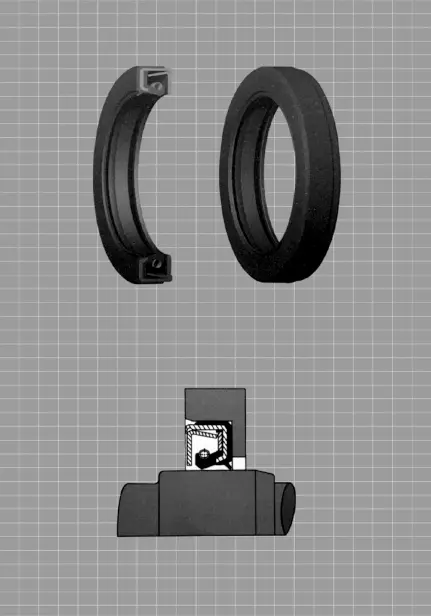

Tinjauan: Desain kerangka yang tahan tekanan secara keseluruhan, deformasi bibir kecil, digunakan untuk menyegel poros berputar dalam situasi yang terpapar tekanan.

Bahan: Karet Nitril NBR

Sedang: Minyak hidrolik berbasis minyak bumi

Suhu kerja ℃: -25 hingga +100

Kecepatan: -

Tekanan Kerja: 1MPA

Kekerasan material: -

Model	d	D	b	Model pesanan	Model	d	D	b	Model pesanan
RCTCV	25	45	11	RCTCV-25	RCTCV	75	100	13	RCTCV-75
RCTCV	28	48	11	RCTCV-28	RCTCV	80	105	13	RCTCV-80
RCTCV	30	50	11	RCTCV-30	RCTCV	85	110	13	RCTCV-85
RCTCV	32	52	11	RCTCV-32	RCTCV	90	115	13	RCTCV-90
RCTCV	34	54	11	RCTCV-34	RCTCV	95	120	13	RCTCV-95
RCTCV	35	55	11	RCTCV-35	RCTCV	100	125	13	RCTCV-100
RCTCV	38	58	11	RCTCV-38	RCTCV	105	135	14	RCTCV-105
RCTCV	40	62	11	RCTCV-40	RCTCV	110	140	14	RCTCV-110
RCTCV	42	65	12	RCTCV-42	RCTCV	115	145	14	RCTCV-115
RCTCV	45	68	12	RCTCV-45	RCTCV	120	150	14	RCTCV-120
RCTCV	48	70	12	RCTCV-48	RCTCV	125	155	14	RCTCV-125
RCTCV	50	72	12	RCTCV-50	RCTCV	130	160	14	RCTCV-1330
RCTCV	55	78	12	RCTCV-55	RCTCV	140	170	14	RCTCV-140
RCTCV	60	82	12	RCTCV-60	RCTCV	150	180	14	RCTCV-150
RCTCV	62	85	12	RCTCV-62	RCTCV	170	200	16	RCTCV-170
RCTCV	65	90	13	RCTCV-65	RCTCV	190	225	16	RCTCV-190
RCTCV	70	95	13	RCTCV-70
