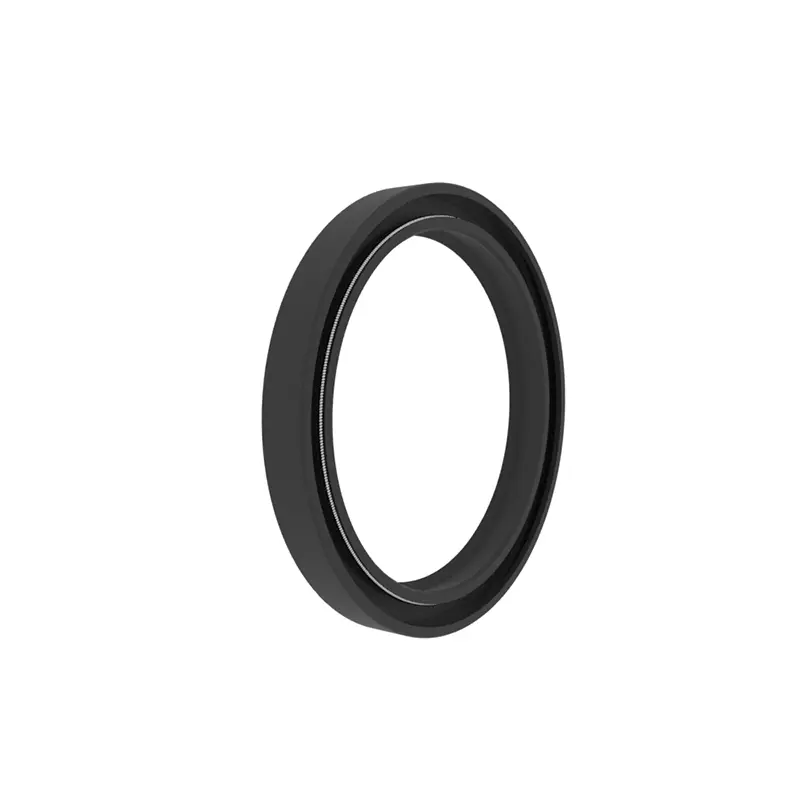

Segel bibir poros berputar

Segel bibir poros berputar, umumnya dikenal sebagai segel oli, dipasang di kursi bantalan berputar dan menghasilkan gerakan relatif dengan poros berputar. Rangka logam memainkan peran pendukung, dan pegas menggunakan preload radial ke bibir penyegelan untuk mencegah kebocoran minyak pelumas dan intrusi tanah eksternal.

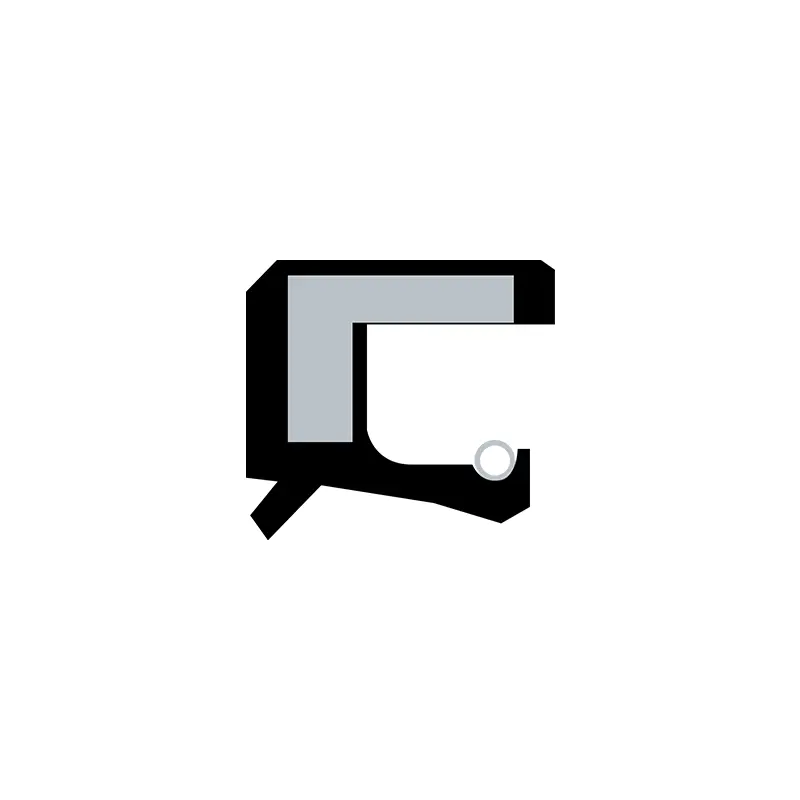

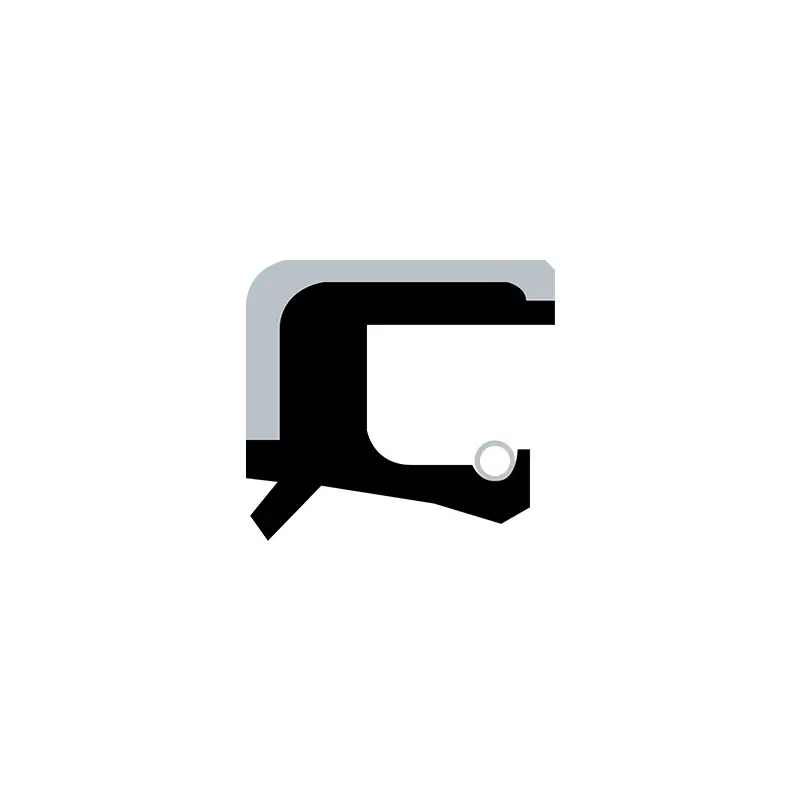

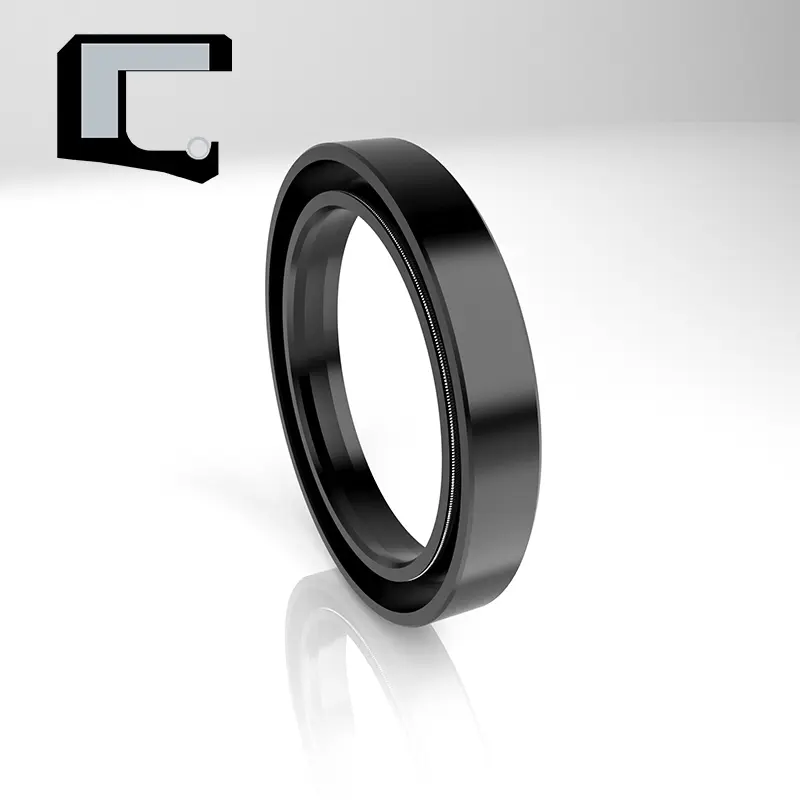

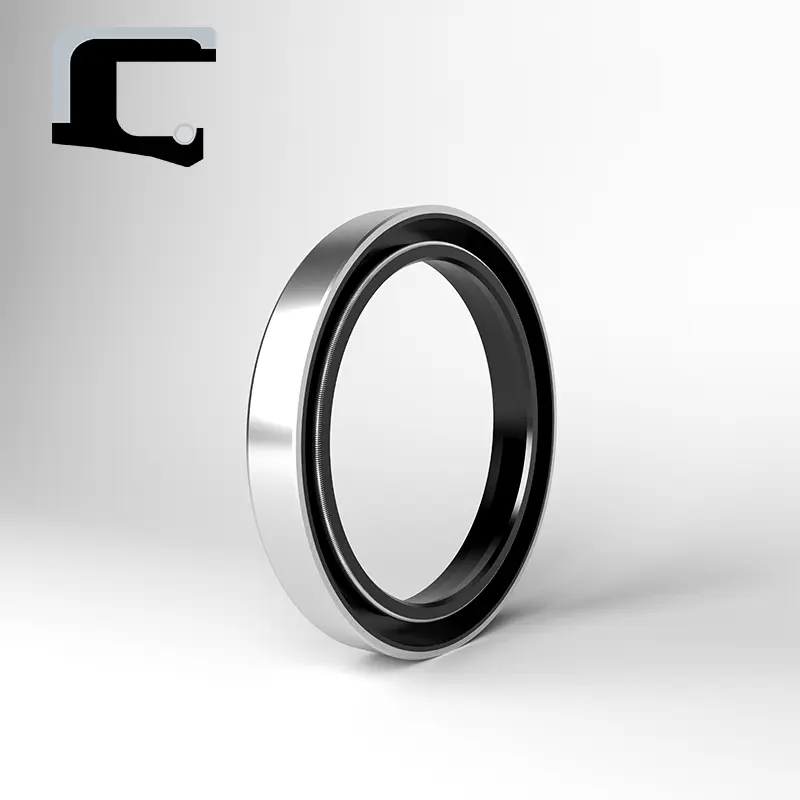

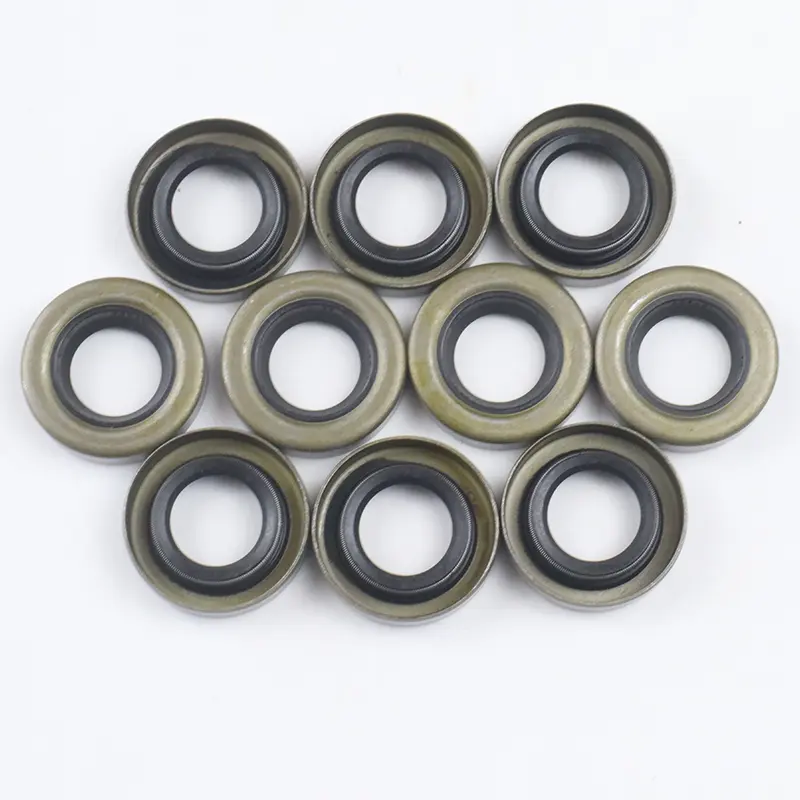

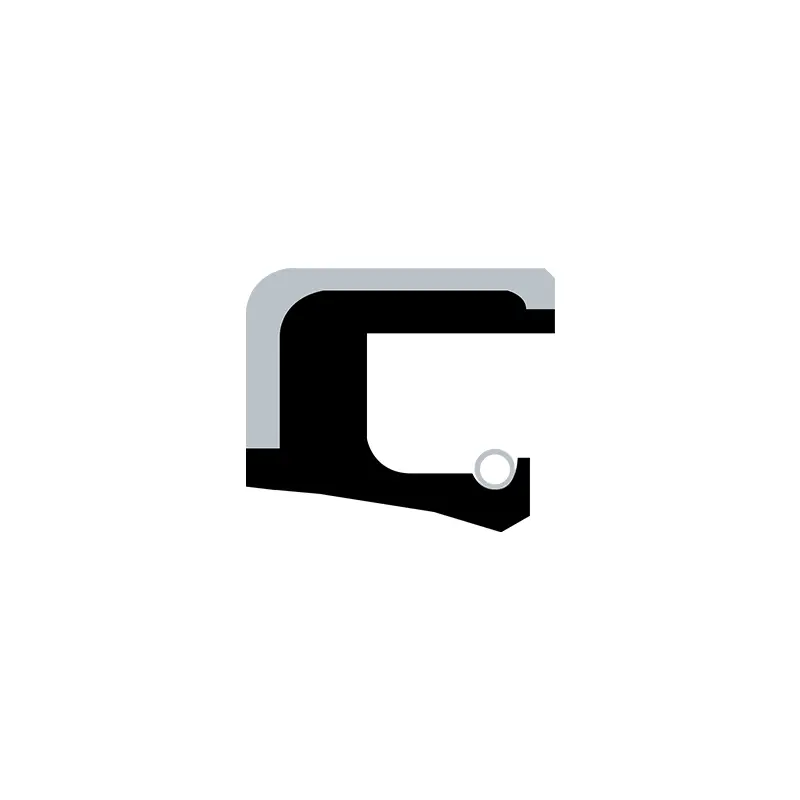

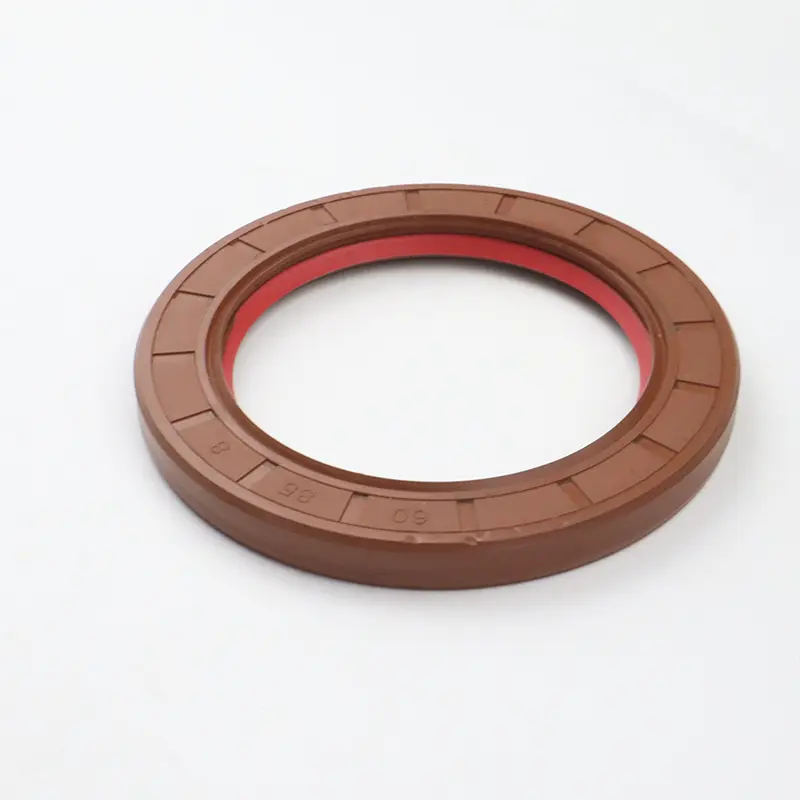

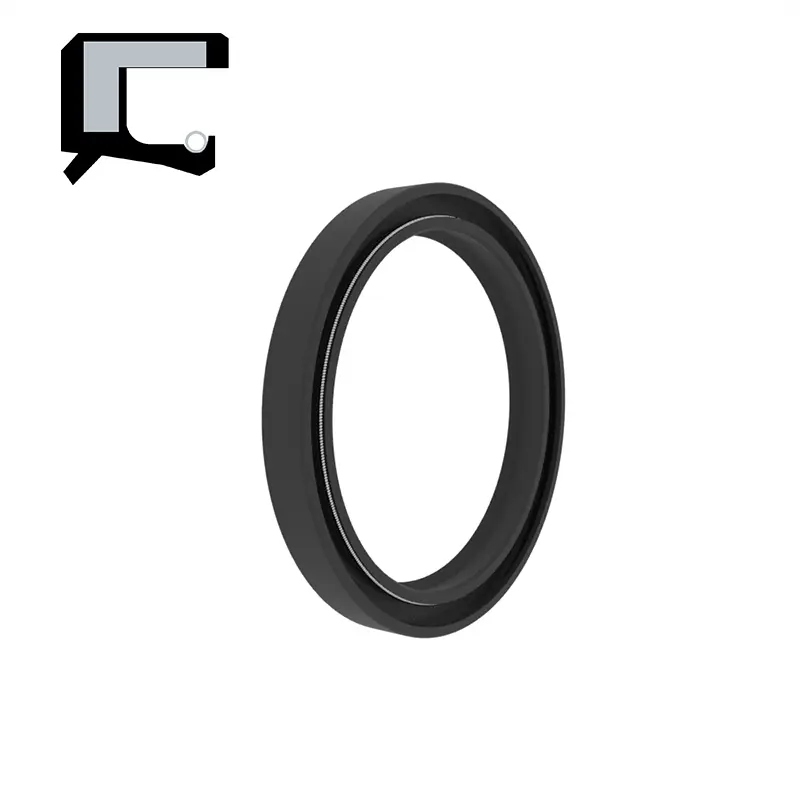

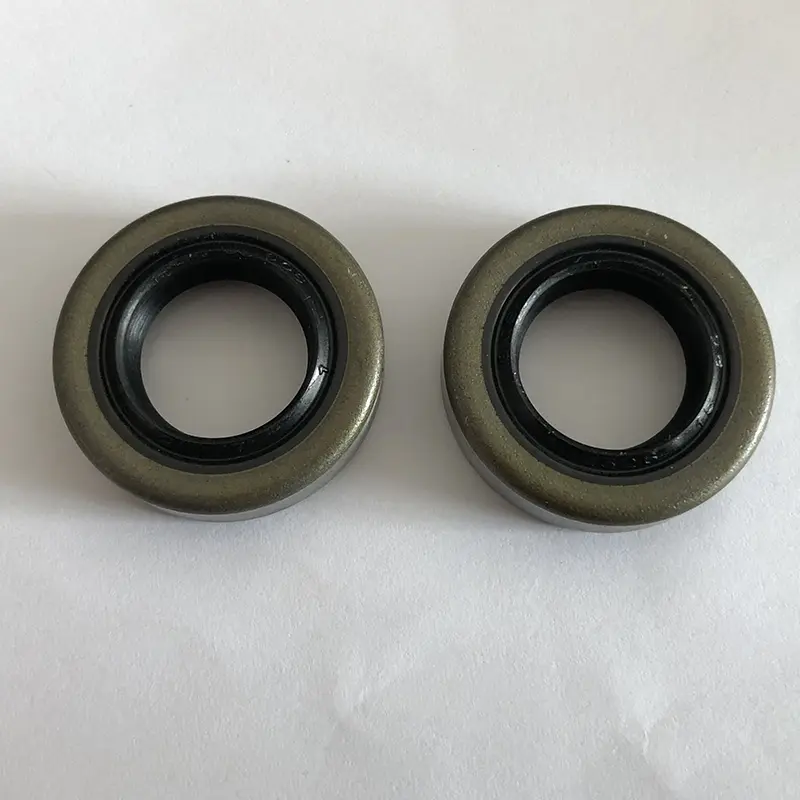

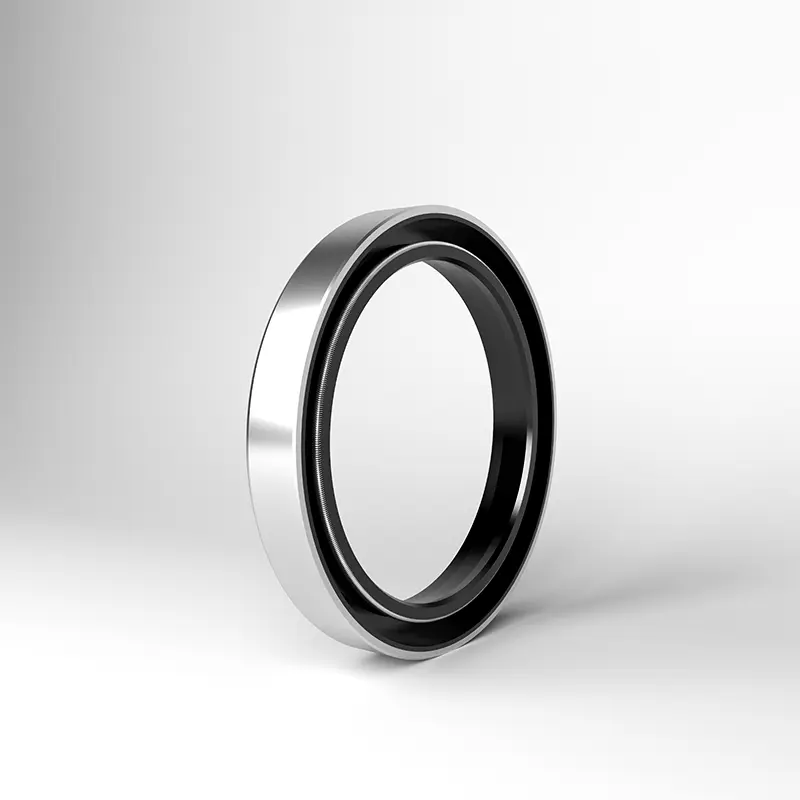

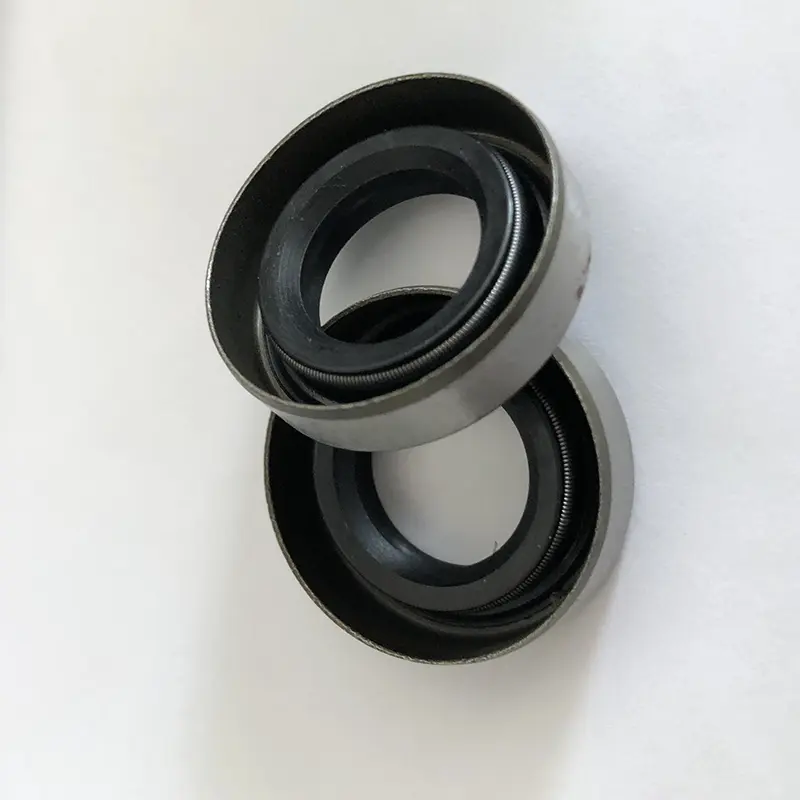

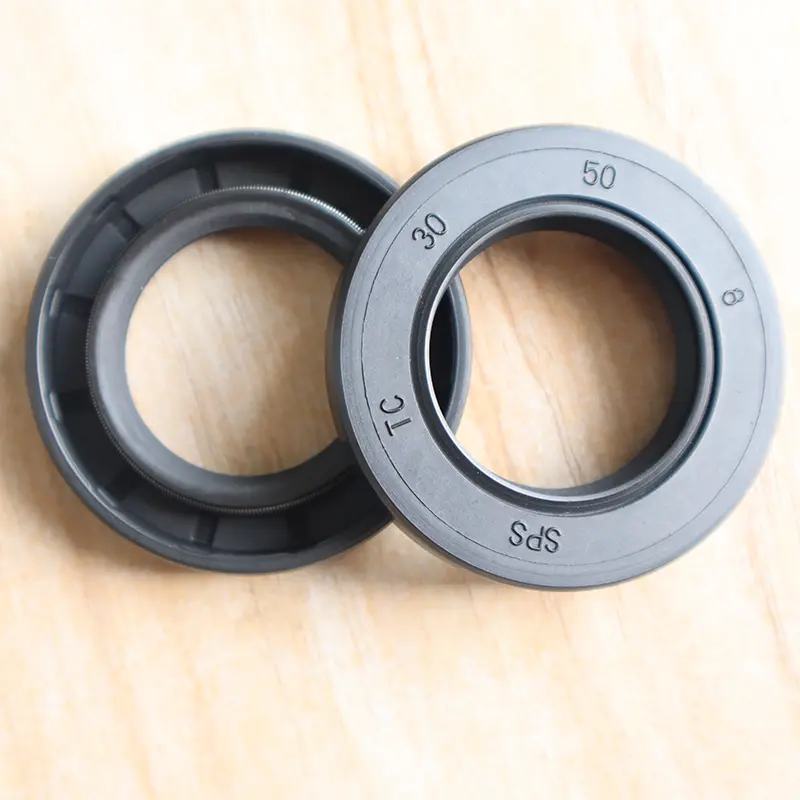

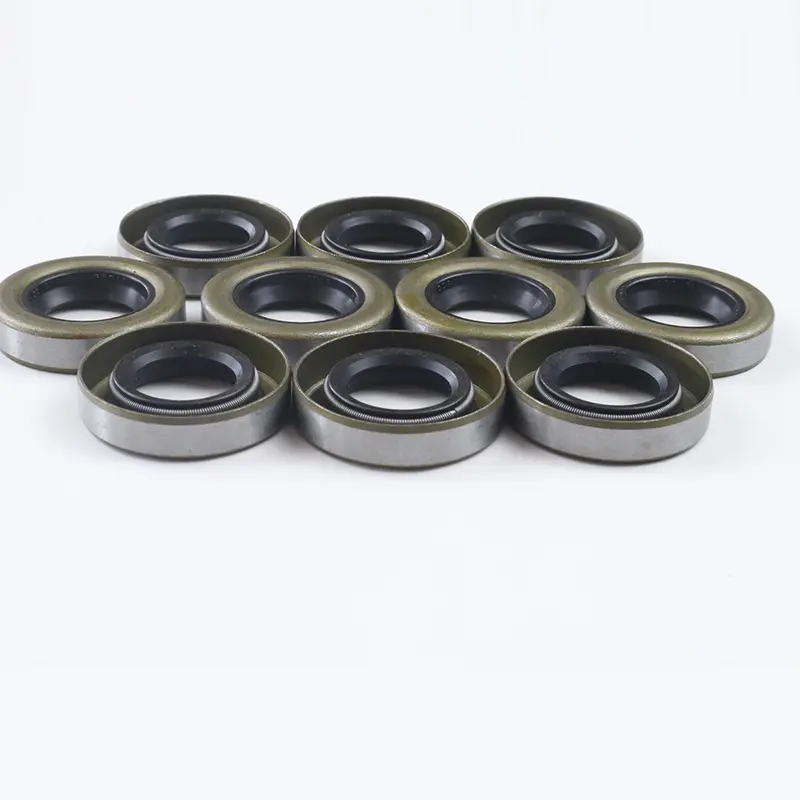

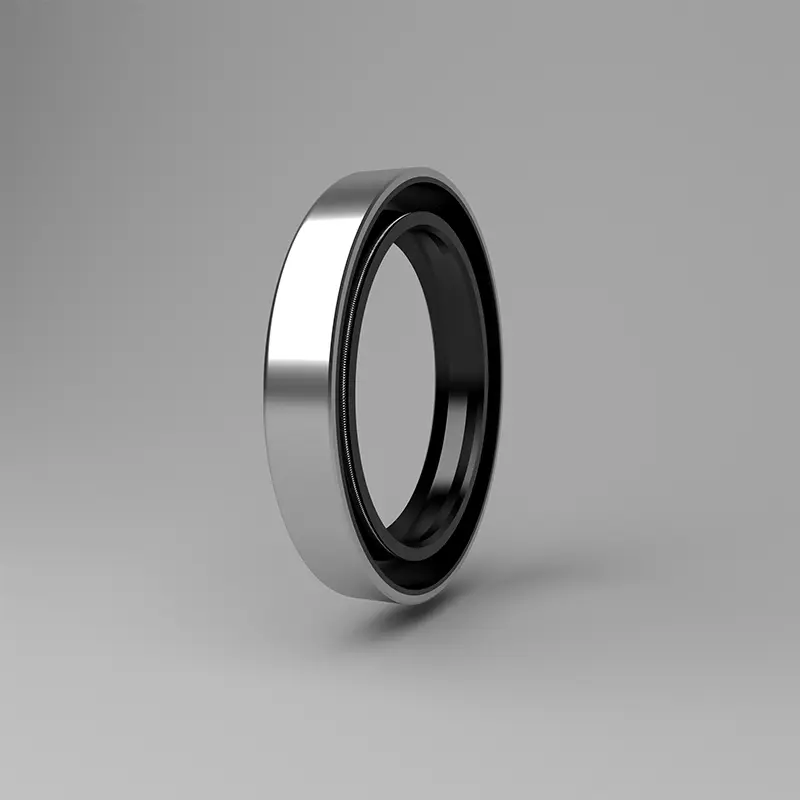

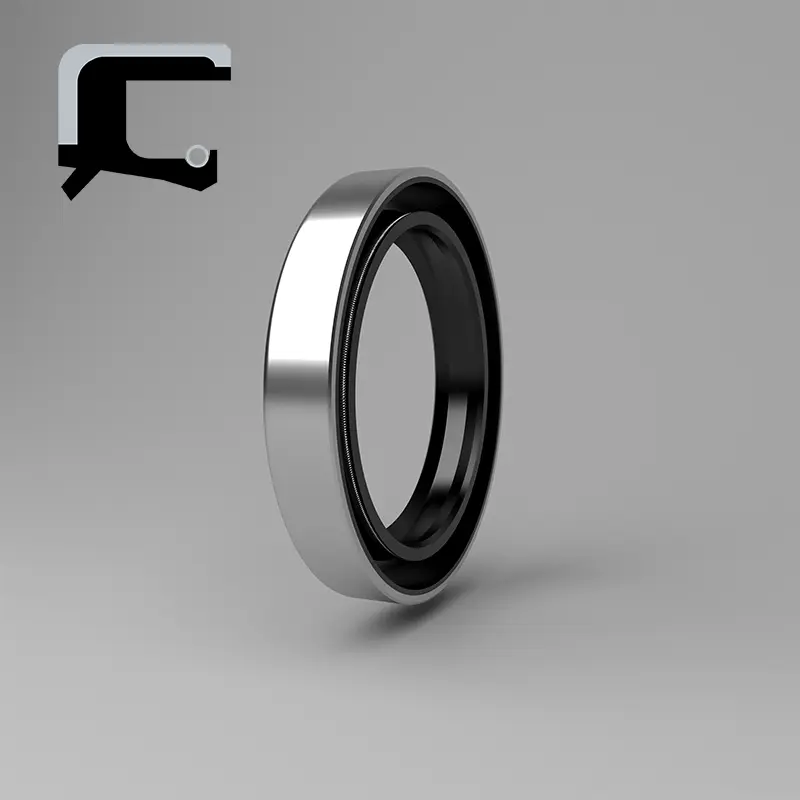

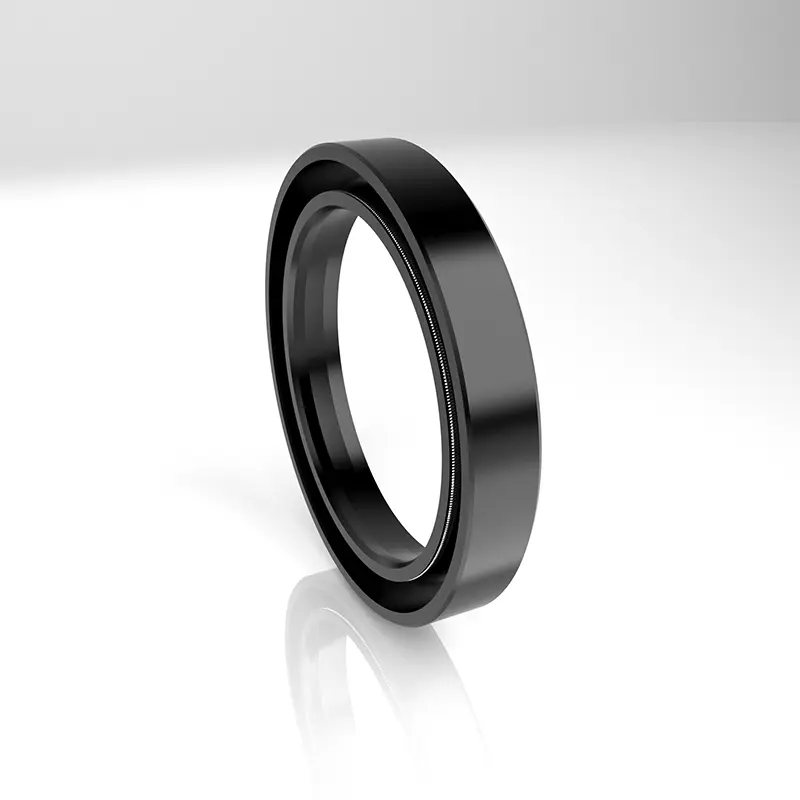

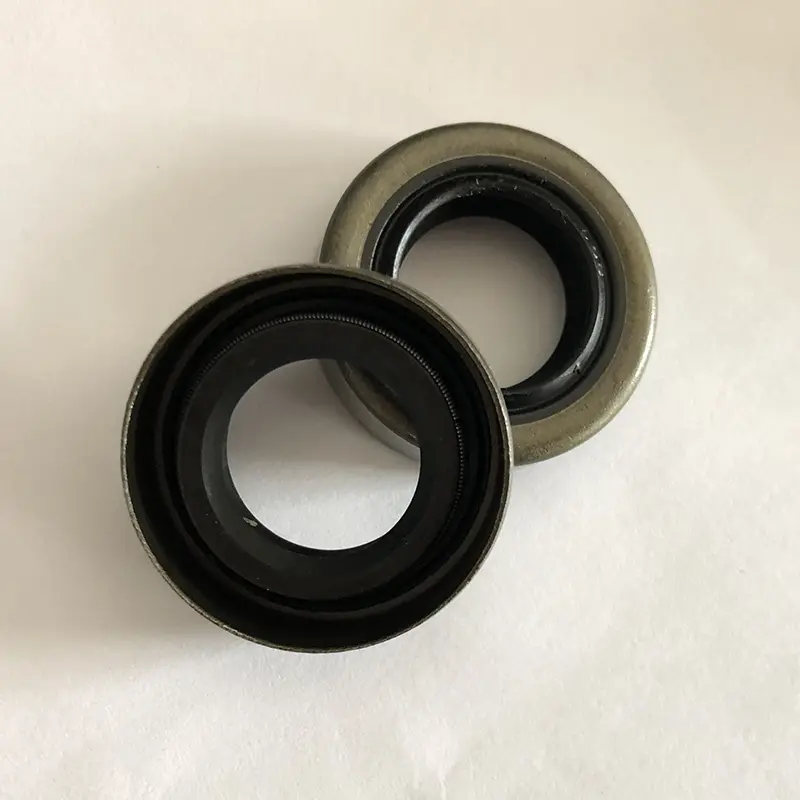

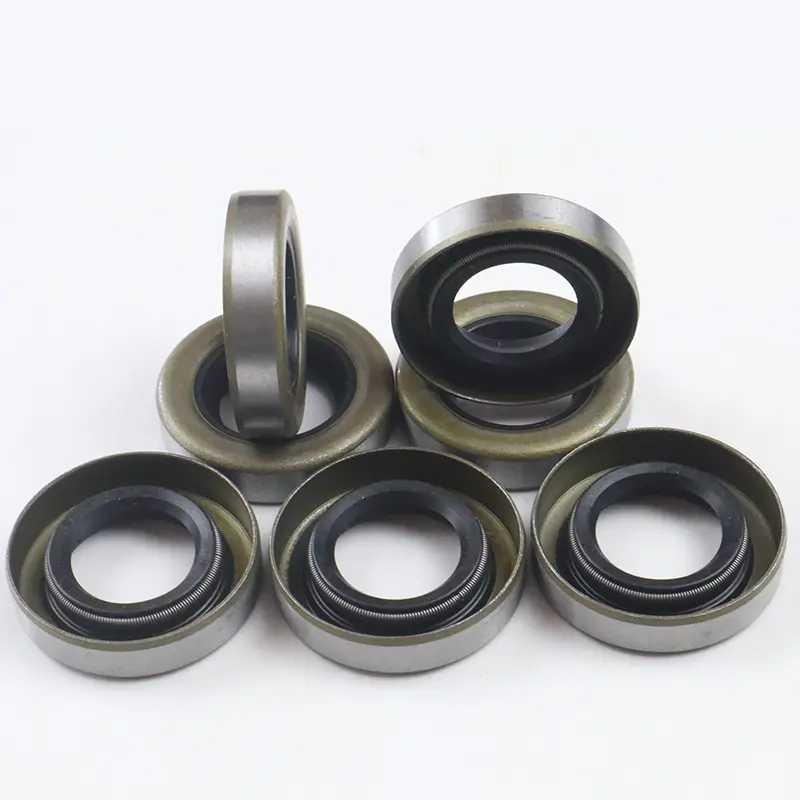

Segel oli TC/SC/TB/SB terdiri dari kerangka logam, pegas, dan tubuh karet. Kerangka logam memainkan peran pendukung, dan pegas menggunakan gaya radial pada bibir penyegelan. TC/TB dilengkapi dengan bibir tambahan tahan debu, yang cocok untuk kesempatan di mana ada media penyegelan di satu sisi dan debu di sisi lain. TB/SB adalah lingkaran luar logam, yang membuat segel minyak lebih kuat dan tepat di rongga, tetapi kemampuan penyegelan lingkaran luar untuk viskositas rendah dan media gas terbatas. Dianjurkan untuk menerapkan sealant pada lingkaran luar selama pemasangan.

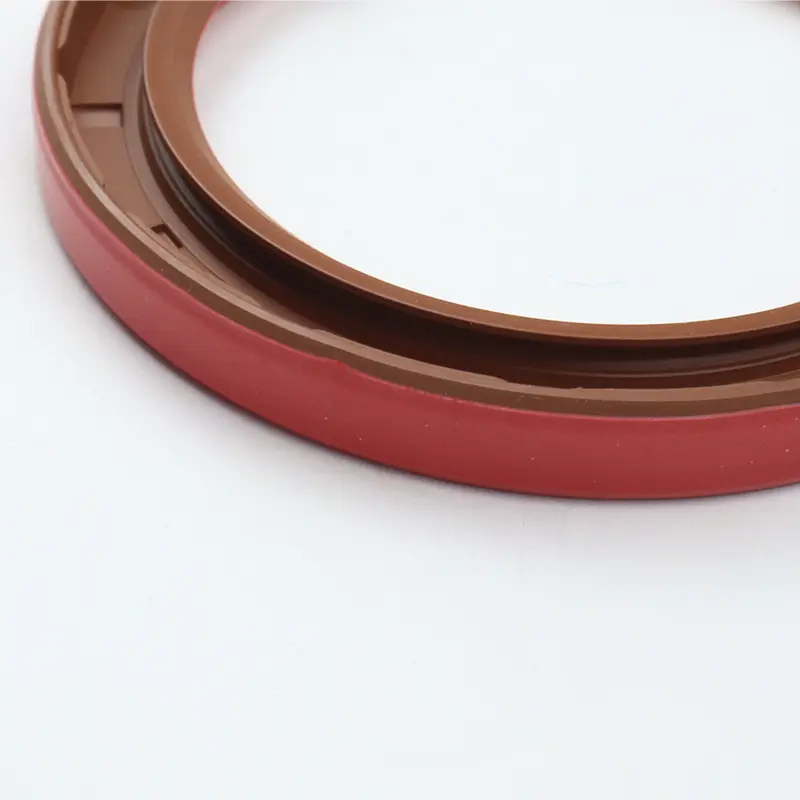

Fungsi RCTCV ganda-lip segel oli kerangka tekanan tinggi umumnya mengisolasi bagian-bagian yang membutuhkan pelumasan pada bagian transmisi dari bagian output untuk mencegah kebocoran oli pelumas.

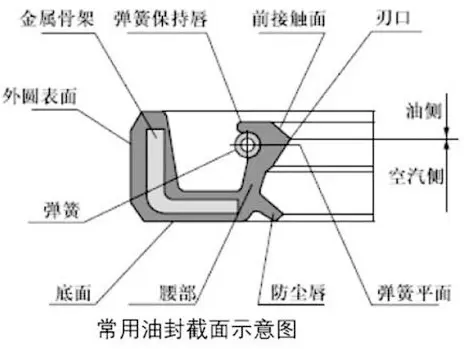

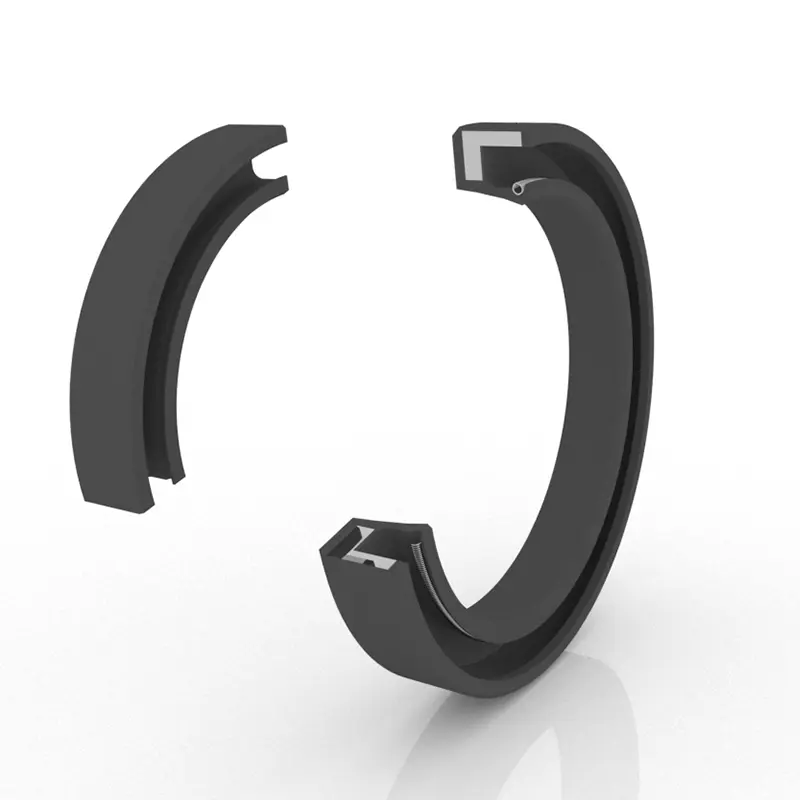

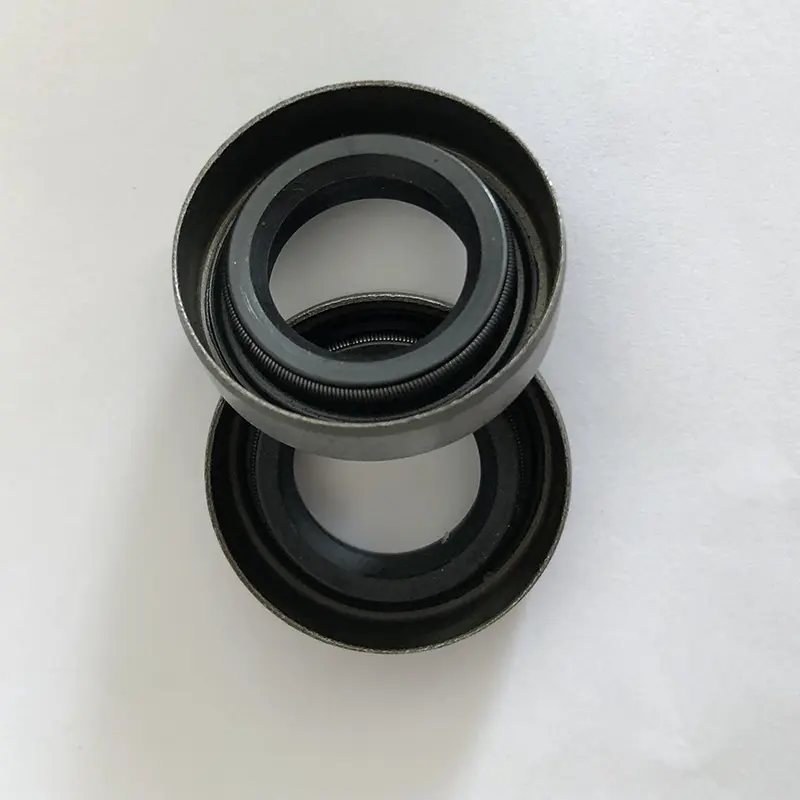

Struktur segel minyak kerangka terdiri dari tiga bagian: bodi penyegelan, memperkuat kerangka dan pegas koil pengencangan diri. Tubuh penyegelan dibagi menjadi bagian bawah, pinggang, cutting edge dan bibir penyegelan sesuai dengan bagian yang berbeda. Biasanya, diameter bagian dalam segel oli kerangka dalam keadaan bebas lebih kecil dari diameter poros, dan memiliki "jumlah gangguan" tertentu. Oleh karena itu, ketika segel oli dimasukkan ke dalam kursi segel oli dan poros, gaya elastis tepi segel oli dan gaya kontraksi pegas koil pengencangan sendiri menghasilkan gaya penjepit radial pada poros, sehingga mendapatkan efek penyegelan terbaik.

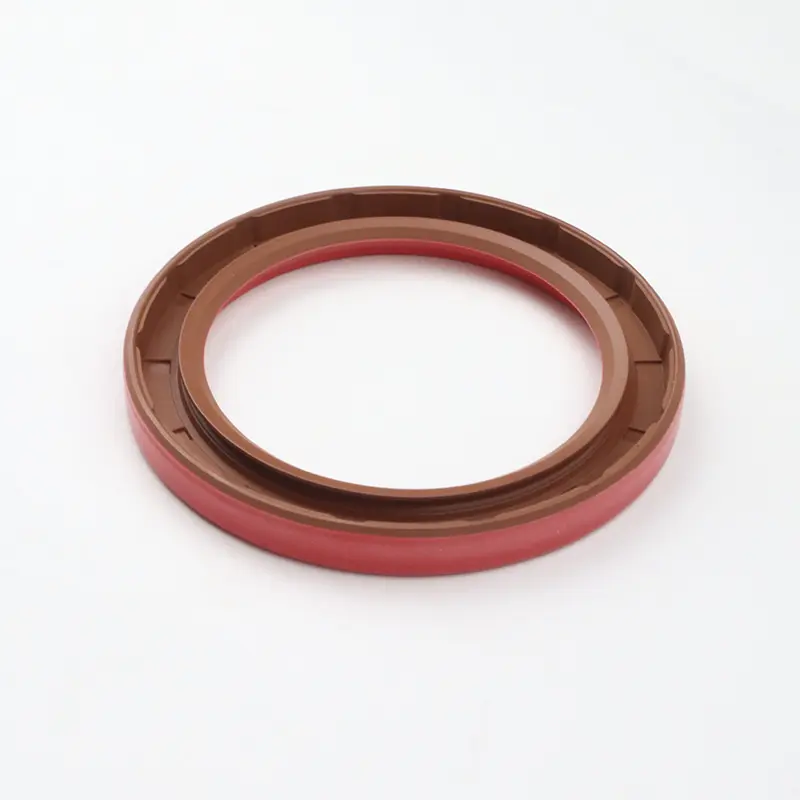

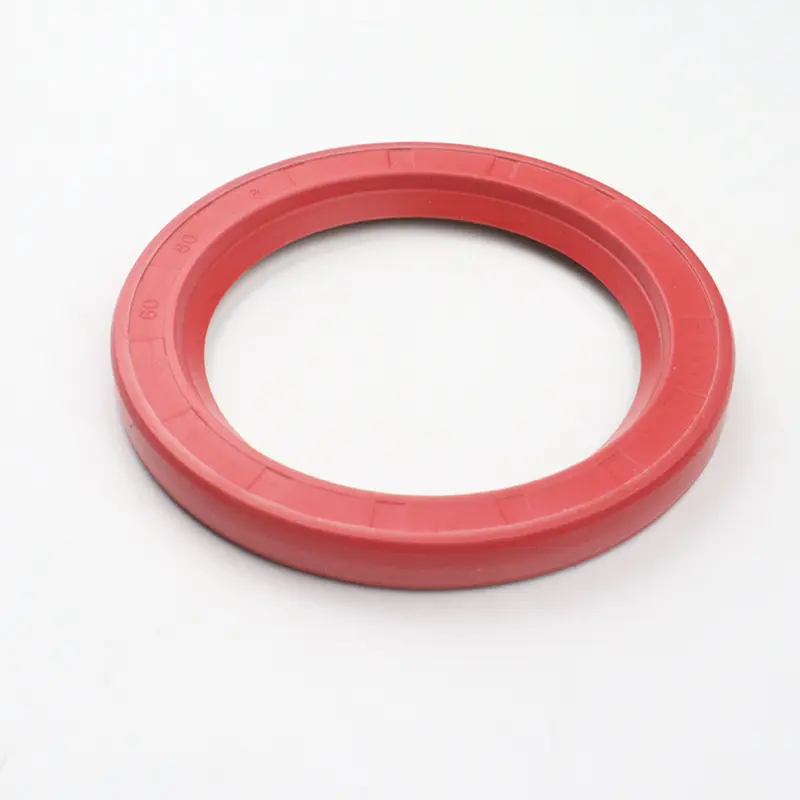

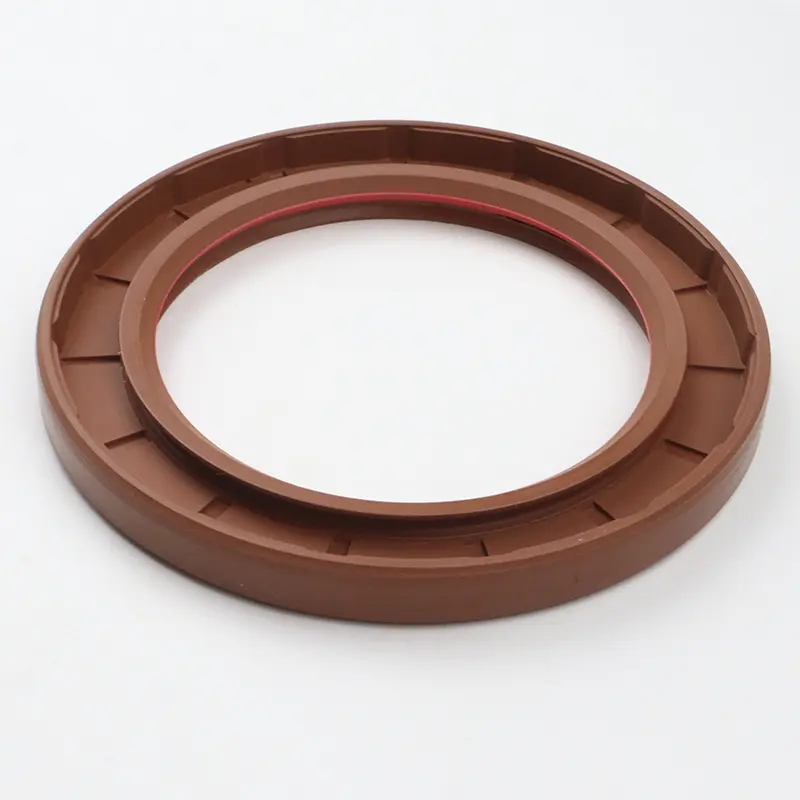

Segel oli bertekanan tinggi RCTCN lip tinggi memiliki desain kerangka yang tahan tekanan secara keseluruhan, dengan deformasi bibir kecil, dan digunakan untuk menyegel poros berputar dalam situasi yang terpapar tekanan.

Fitur dan Aplikasi Produk:

Struktur dan persyaratan pemasangan segel bibir poros berputar

1. Bahan poros: Baja karbon dan baja tahan karat umumnya digunakan. Pelapisan krom digunakan dengan kecepatan tinggi, HRC40-45.

2. Desain poros dan alur yang berputar: Permukaan porosnya halus dan gerinda dihilangkan. Tanda pemrosesan spiral akan menghasilkan efek pemompaan dan menyebabkan kebocoran. Dianjurkan untuk menggiling bagian pemasangan segel oli dengan kekasaran permukaan RA0.1-0.5um. Dan menjadi lebih halus saat kecepatan meningkat.

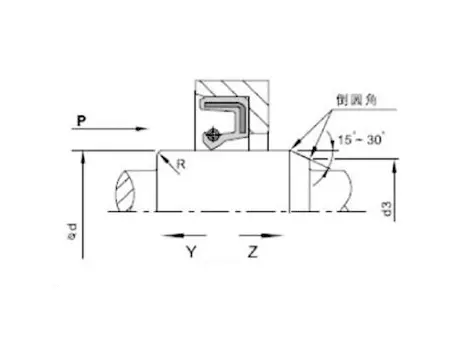

Untuk kebutuhan instalasi dan pembongkaran, poros dan alur harus dibulatkan atau dibulatkan. Seperti yang ditunjukkan pada Gambar 1 dan 2.

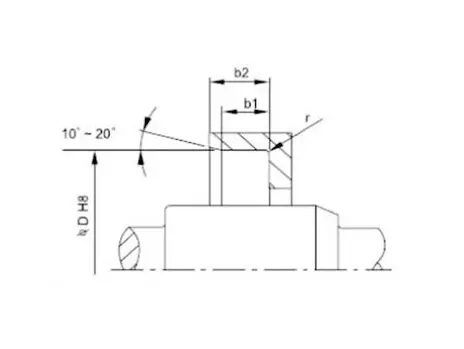

Gambar 1 Desain Chamfer Groove

Gambar 2 desain chamfer dari poros berputar

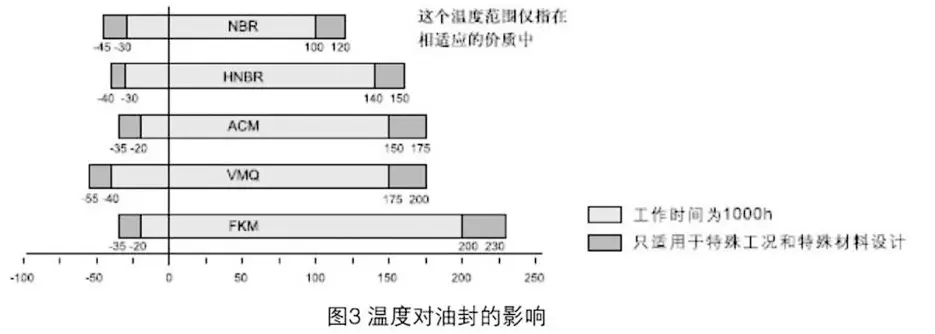

Ada lusinan faktor yang mempengaruhi efek penyegelan dari segel bibir poros yang berputar. Selain material dan struktur segel oli itu sendiri, faktor -faktor lain seperti sedang, suhu, tekanan, pelumasan, kecepatan, kekasaran, dll. Juga secara langsung mempengaruhi efek penyegelan, dan faktor -faktor ini sering berinteraksi satu sama lain. Bagan berikut hanya untuk referensi pengguna.

Pemasangan segel bibir poros berputar: Pemasangan yang cermat adalah prasyarat agar segel oli berfungsi dengan baik.

Diagram instalasi (instalasi rongga)
Metode instalasi yang benar	Kondisi kerja yang berlaku	Metode instalasi yang salah
	Ini hanya berlaku ketika ujung wajah segel minyak rata dengan ujung ujung rongga. Ketika perangkat penekanan bergerak dengan cepat, segel oli harus ditempatkan lurus, jika tidak dapat ditekan.
	Sangat cocok untuk situasi bahwa ujung wajah segel minyak lebih rendah dari ujung rongga. Ketika perangkat penekanan bergerak lebih cepat, segel oli juga dapat diposisikan dengan baik. Namun, jenis perlengkapan struktural ini sendiri tidak memiliki penentuan posisi radial, sehingga vertikalitas aksial pelat datar dan poros tekanan dari perangkat penekanan harus mencapai akurasi tertentu.
	Berlaku untuk situasi di mana ujung wajah segel oli lebih rendah dari ujung rongga. Ketika perangkat penekanan bergerak dengan cepat, perlu untuk memastikan bahwa segel oli ditempatkan dengan benar, jika tidak dapat ditekan.
	Ini hanya cocok untuk pemeliharaan atau kondisi pemasangan sederhana tanpa peralatan tekanan. Karena proses pemasangan tidak dapat sepenuhnya ditekan secara seragam, berbagai masalah instalasi pasti akan terjadi. Ini terutama untuk mencegah penyimpangan radial selama pemasangan, yang dapat menyebabkan deformasi segel oli, atau kerusakan ekstrusi karet pada bagian kawin segel oli (lingkaran luar) yang disebabkan oleh jeda selama pemasangan. Oleh karena itu, metode instalasi ini umumnya tidak disarankan.

Segel oli TC/SC/TB/SB:

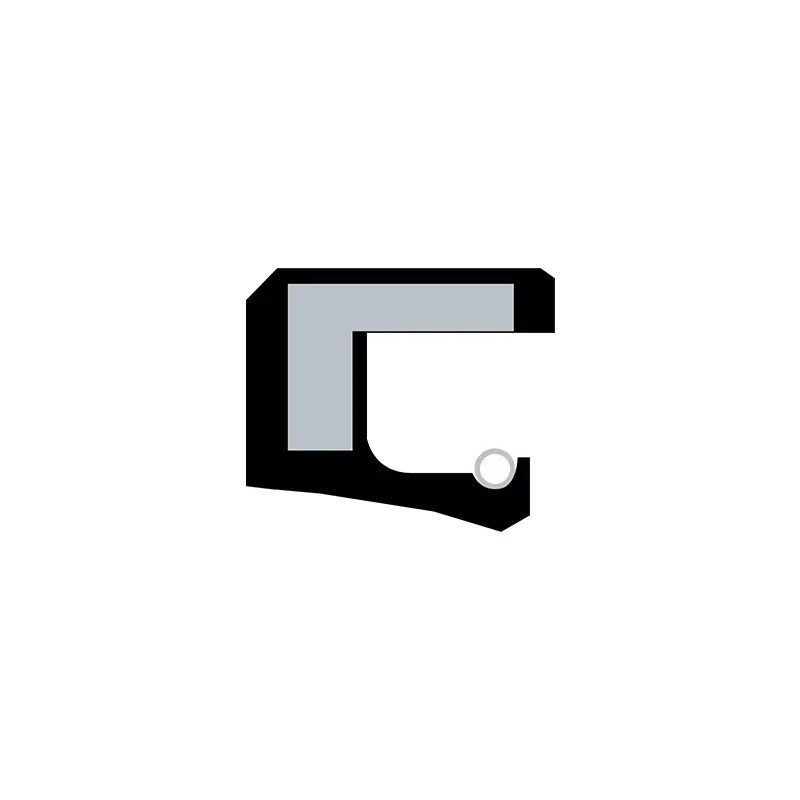

Bentuk cross-sectional	Model	Aplikasi	Tekanan	Suhu	Kecepatan	Sedang	Bahan
	Tc	Penyegelan, kedap debu	0,03mpa	-30 ~+160	20m/s	Minyak pelumas, minyak	Nbr/fkm+baja karbon
	Sc	Penyegelan
	Tb	Penyegelan, kedap debu		-30 ~+100	25m/s	Air, minyak, minyak	Baja karbon NBR+
	SB	Penyegelan
