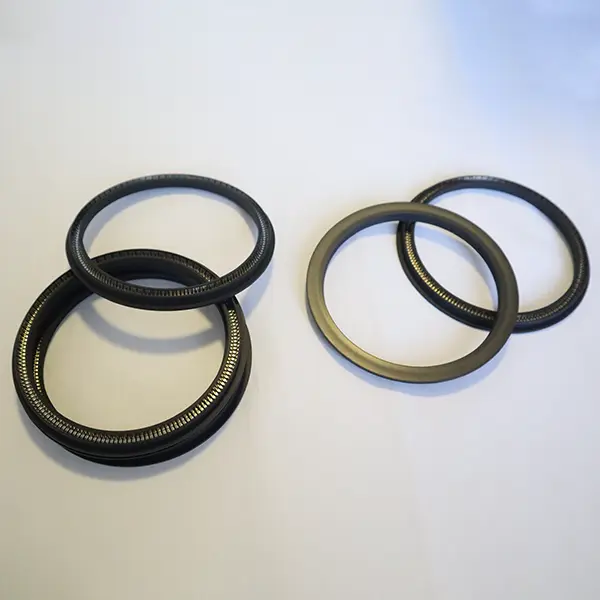

Di antara segel beranergi pegas putar, terutama ada dua jenis: RC2055 dan RC2056. Ruichen Seals telah mempelajari pengembangan dan pembuatan produk segel selama bertahun -tahun. Menurut berbagai situasi dan kebutuhan yang berbeda, ia telah menyempurnakan desain yang lebih rinci.

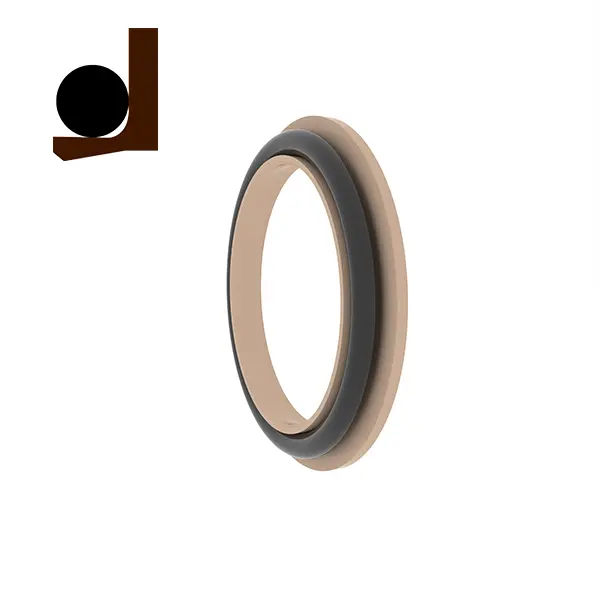

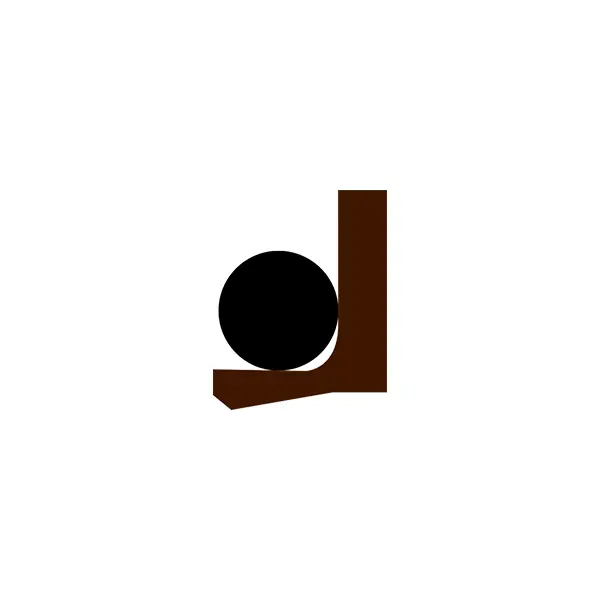

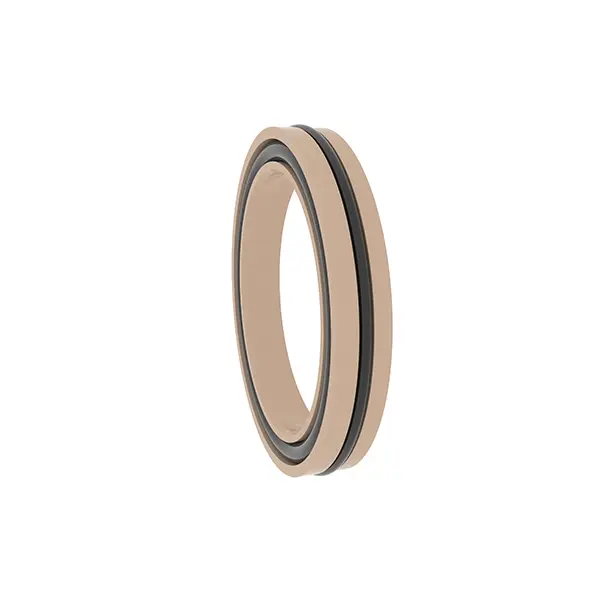

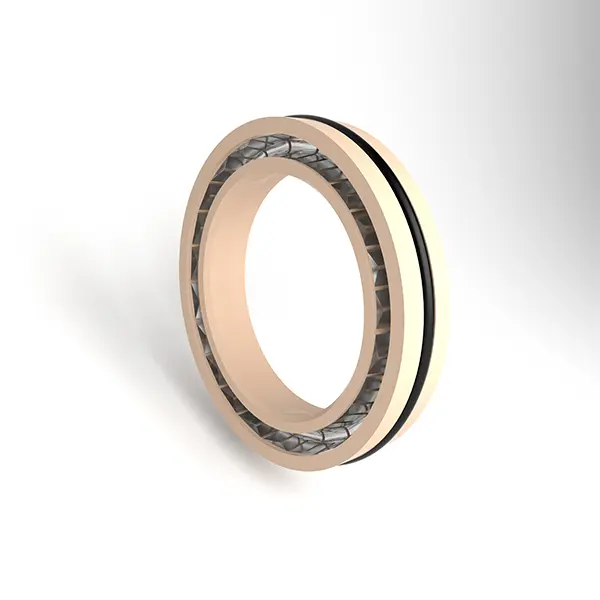

RC2055 adalah segel Pan-Plug putar, RC2055-B adalah segel bergigi putar, dan RC2055-C adalah segel kombinasi berbentuk Y putar. Alur ketiganya dapat dipertukarkan. Mereka adalah segel fungsi tinggi dengan tekanan searah yang diterapkan pada poros yang berputar. Di antara mereka, RC2055 Rotary Pan-Plug Seal terdiri dari pegas stainless steel dan plastik fungsi tinggi. Saat menggunakan RC2055-B dan RC2055-C, perlu untuk memilih bahan elastomer yang cocok secara wajar.

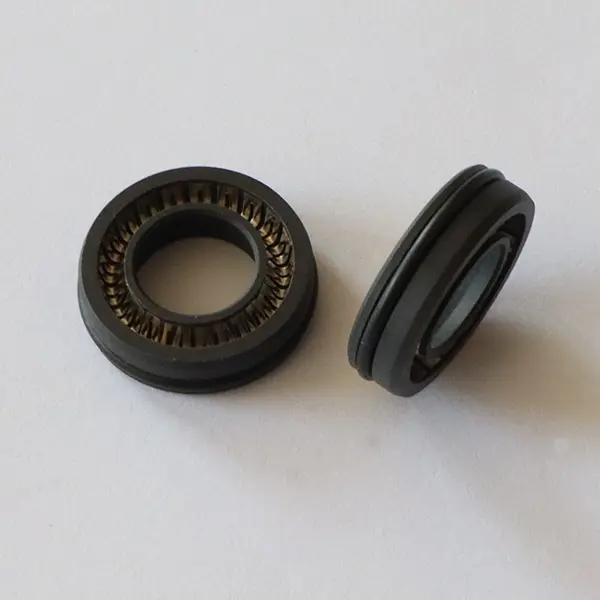

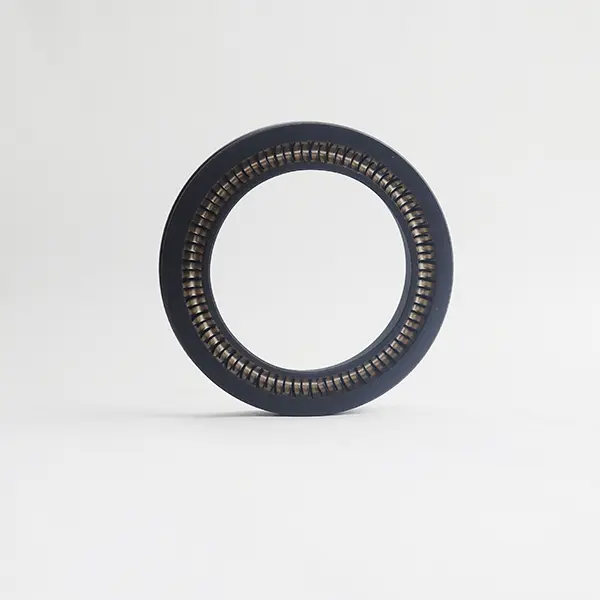

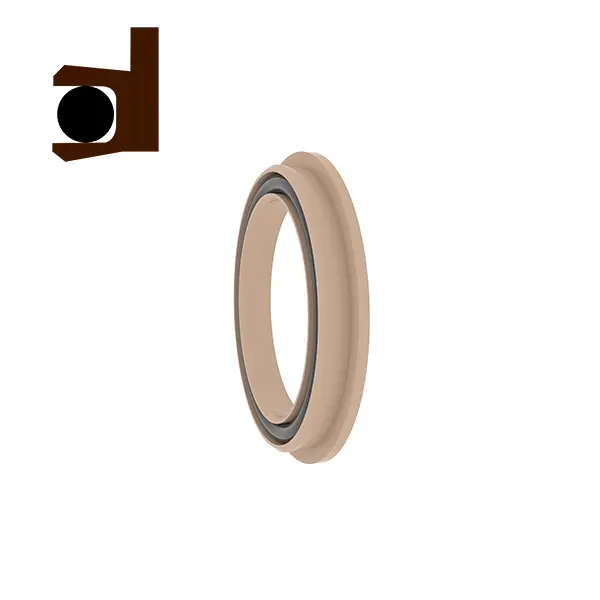

RC2056 adalah segel Pan-Plug putar, dan RC2056-B adalah segel kombinasi berbentuk Y putar. Alurnya juga bisa dipertukarkan. Ini juga cocok untuk digunakan dalam poros berputar. Di antara mereka, RC2056 Rotary Pan-Plug Seal terdiri dari pegas stainless steel dan plastik fungsi tinggi. Saat menggunakan RC2056-B dan, perlu untuk memilih bahan elastomer yang cocok secara wajar.
Fitur dan Aplikasi Produk:
Fitur Produk:
Kinerja Tinggi: Mata air stainless steel dan plastik fungsi tinggi digabungkan untuk memastikan kinerja penyegelan dan daya tahan yang sangat baik.
Pertukaran: Desain alur produk dalam seri adalah sama, yang memungkinkan pertukaran dan adaptasi fleksibel dengan kondisi kerja yang berbeda.
Berlaku secara luas: Cocok untuk penyegelan tekanan satu arah poros yang berputar untuk memenuhi berbagai kebutuhan industri.
Opsional elastomer: RC2055-B, RC2055-C dan RC2056-B mendukung pemilihan bahan elastomer yang cocok sesuai dengan kondisi kerja untuk meningkatkan kemampuan beradaptasi.
Skenario aplikasi:
Penyegelan tekanan satu arah dari poros berputar cocok untuk peralatan industri, mesin teknik, sistem hidrolik, dll.
Kejadian di mana penyegelan fungsi tinggi diperlukan, seperti petrokimia, peralatan energi, mesin berat, dll.
Keuntungan Teknis:
Mata air stainless steel memberikan gaya radial yang stabil untuk memastikan efek penyegelan jangka panjang.
Kombinasi plastik fungsi tinggi dan bahan elastomer cocok untuk kondisi kerja tekanan tinggi dan berkecepatan tinggi.
Desain Groove Interchangeable menyederhanakan pemasangan dan pemeliharaan dan mengurangi biaya penggunaan.
Saran Penggunaan:
Pilih model segel yang sesuai dan bahan elastomer sesuai dengan kondisi kerja tertentu.
Pastikan alurnya bersih selama pemasangan untuk menghindari kerusakan pada segel.

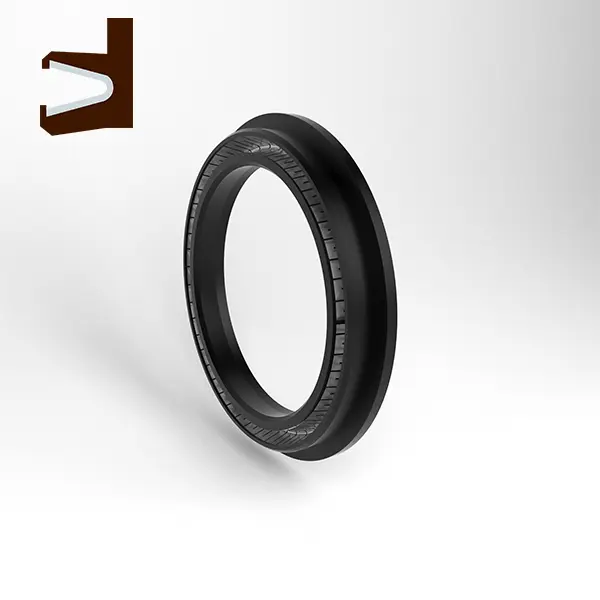

RC2055
Kondisi kerja yang berlaku (nilai batas tidak boleh muncul pada saat yang sama)
| Tekanan (MPA) | Suhu (℃) | Kecepatan (MS) | Sedang | |||
| ≤35 | RC2055 | RC2055-B/C. | RC2055 | RC2055-B | RC2055-C | Hampir semua media cair dan gas |
| -200 ~+250 | -35 ~+250 | <2m/s | <6m/s | <2m/s | ||
Pemilihan materi
1. Bahan cincin-O yang cocok dapat dipilih: RO1 Nitrile Rubber (NBR), RO2 Fluororubber (FKM), dll.
2. Bahan cincin penyegelan: ptfe1, ptfe2, ptfe3, ptfe4, upe, pk1, pk2, dll.

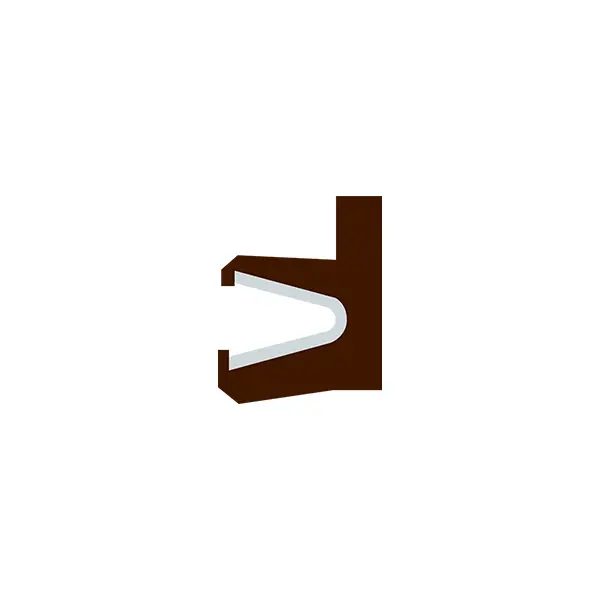

3. Pegas Stainless Steel: Pegas Berbentuk V.
Contoh pemesanan
RC2055- 40-PTFE4+V Diameter poros 40, Bahan cincin penyegelan adalah PTFE4, pegas stainless steel adalah pegas berbentuk V
RC2055-B-40-PTFE4+R02 Diameter poros adalah 40, bahan cincin penyegelan adalah ptfe4, pencocokan cincin-O adalah fluororubber
RC2055-C-40-PTFE4+R02 Diameter poros adalah 40, bahan cincin penyegelan adalah ptfe4, pencocokan cincin-O adalah fluororubber
Tabel Parameter Spesifikasi (semua spesifikasi dalam rentang parameter tersedia)
| Rentang Diameter Batang D f8 | Diameter alur Dh9 | Diameter Groove D1H10 | Kedalaman tepi L1 | Lebar alur L | Impor Chamfer k | Pembersihan radial S max | Panjang talang | R Max | |
| 10mpa | 20Mpa | ||||||||
| 5 ~ 19.9 | d+5 | d+9 | 0.85 -0.1 | 3.6 | 0.3 | 0.15 | 0.1 | Zmin = 0,8L | 0.8 |
| 20 ~ 39.9 | d+7 | D+12.5 | 1.35 -0.15 | 4.8 | 0.4 | 0.20 | 0.15 | 1.1 | |
| 40 ~ 400.9 | D+10.5 | D+17.5 | 1.8 -0.2 | 7.1 | 0.5 | 0.25 | 0.20 | 1.4 | |
| 401 ~ 1500 | D+14 | D+22 | 2.8 -0.2 | 9.5 | 0.5 | 0.30 | 0.25 | 1.6 | |
Catatan: Disarankan bahwa kekerasan permukaan poros yang berputar harus HRC ≥ 58.

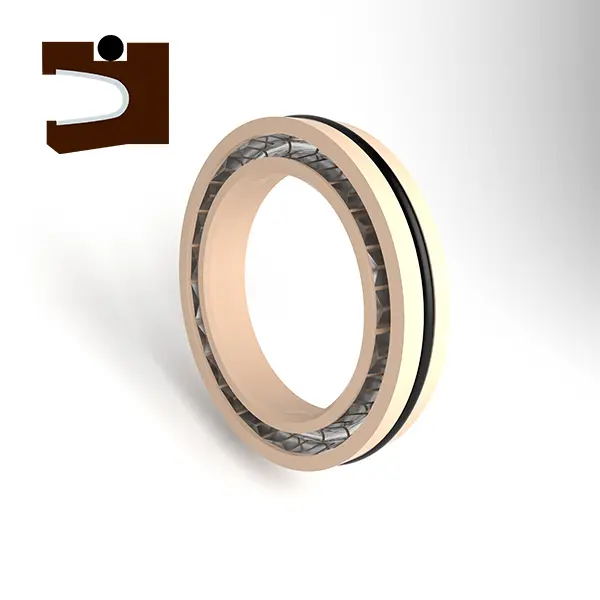

RC2056
Kondisi kerja yang berlaku (nilai batas tidak boleh muncul pada saat yang sama)
| Tekanan (MPA) | Suhu (℃) | Kecepatan (MS) | Sedang | ||
| ≤2 | RC2056 | RC2056-B | RC2056 | RC2056-B | Hampir semua media cair dan gas |
| -200 ~+250 | -35 ~+250 | <14m/s | <6m/s | ||
Pemilihan materi
1. Bahan cincin-O yang cocok dapat dipilih: RO1 Nitrile Rubber (NBR), RO2 Fluororubber (FKM), dll.
2. Bahan cincin penyegelan: ptfe1, ptfe2, ptfe3, ptfe4, upe, pk1, pk2, dll. 3. Pegas Stainless Steel: Pegas Berbentuk V.
Contoh pemesanan
RC2056-40*62*8-PTFE4+V D*D*L, bahan cincin penyegelan adalah PTFE4, dan pegas stainless steel adalah pegas berbentuk V RC2056-B-40*62*8-PTFE4+R02 D*D*L, bahan cincin penyegelan adalah PTFE4, dan cincin-O yang cocok adalah fluororubber
