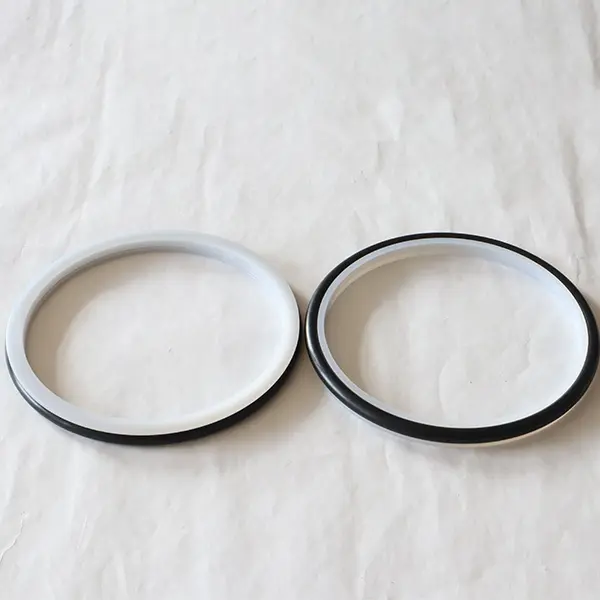

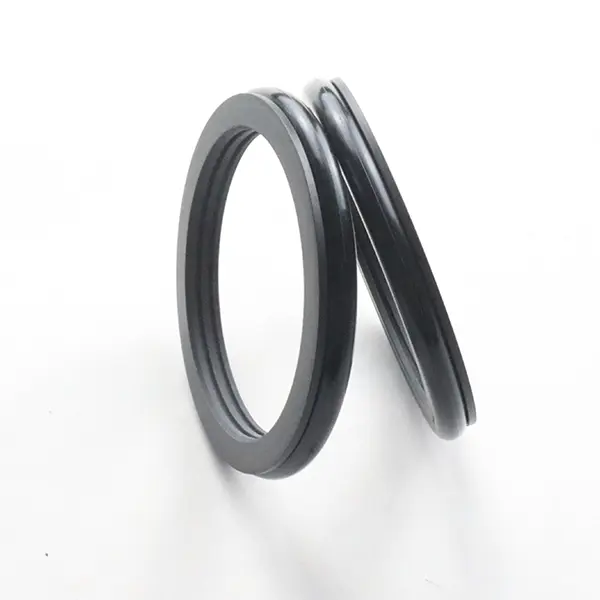

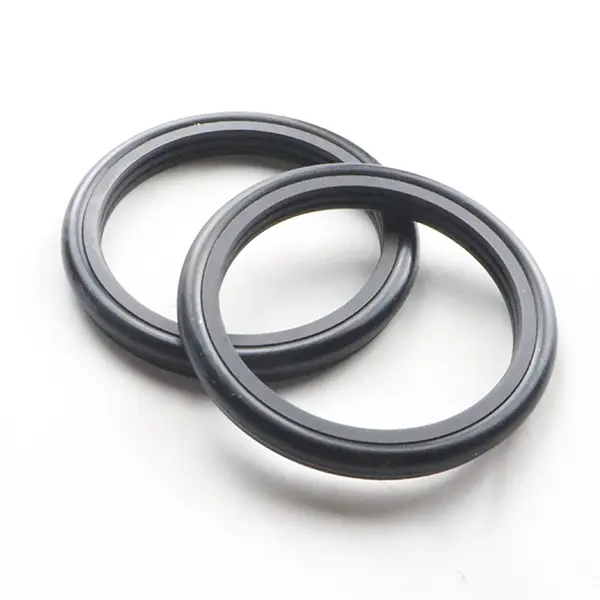

Segel putar untuk bubur semen

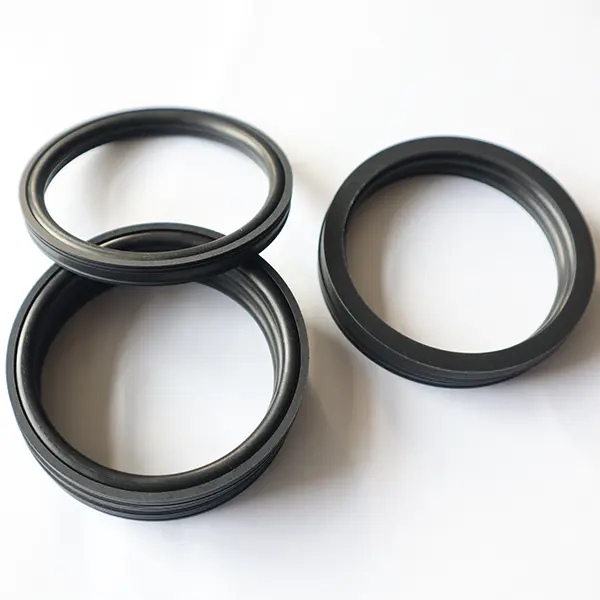

Segel rotary untuk bubur semen yang diluncurkan oleh Ruichen Seals memiliki dua model spesifik, RC2061 dan RC2062, yang dirancang khusus untuk penyegelan satu arah dari gerak bolak-balik dan putar hidrolik. Mereka memiliki umur panjang, gesekan rendah, penyegelan yang sangat baik dan struktur yang ringkas, dan dapat mempertahankan efek penyegelan yang sangat baik bahkan di media yang bermusuhan seperti bubur semen.

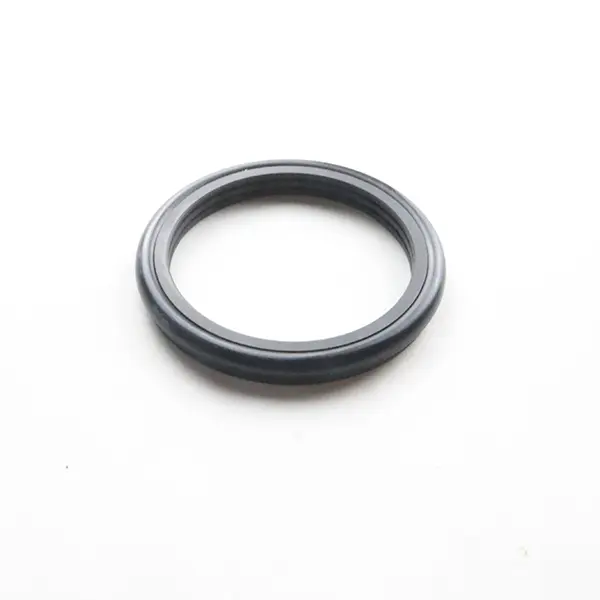

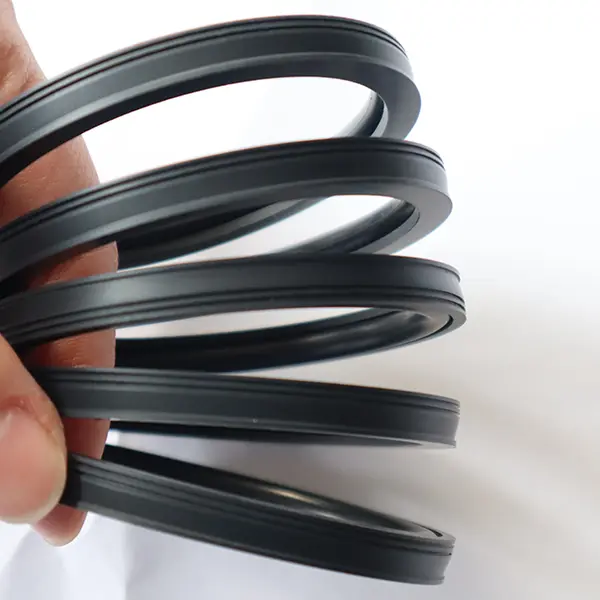

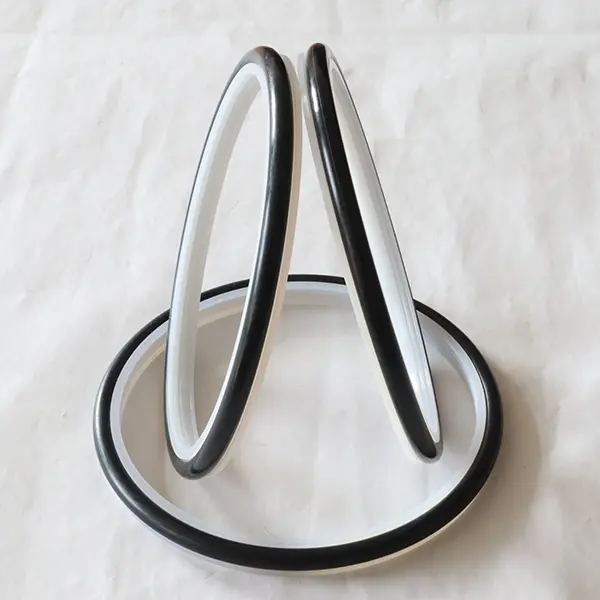

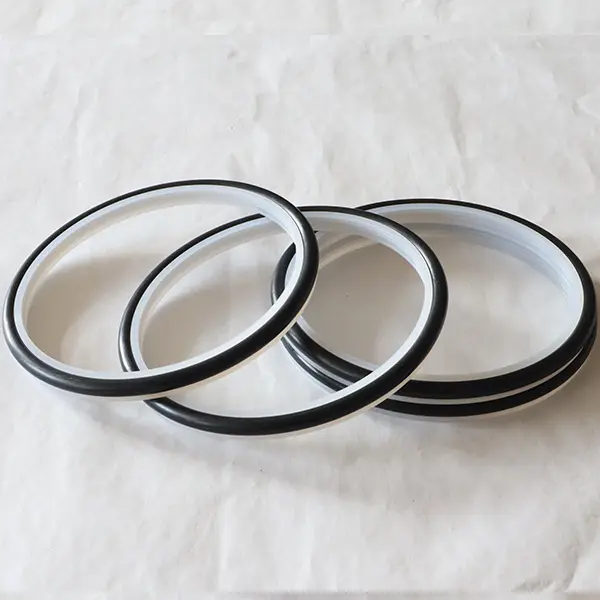

Segel rotari Ruichen Seal untuk bubur semen terbuat dari cincin segel bergigi plastik berkinerja tinggi dan cincin karet berbentuk O. Mereka cocok untuk kondisi kerja yang keras seperti pompa plunger, pompa lumpur, bor sekrup, rig pengeboran, peralatan eksplorasi minyak dan pabrik pencampur beton. Mereka dibagi menjadi dua model: RC2061 dan RC2062.

Baik RC2061 dan RC2062 cocok untuk penyegelan satu arah dari gerakan resiprokasi dan putar hidrolik. Mereka memiliki karakteristik umur panjang, gesekan rendah, penyegelan yang baik, ruang struktural kecil, dan pemasangan, penggunaan, dan pemeliharaan yang mudah. Desain optimasi bibir dan ketebalan khusus memiliki efek penyegelan yang baik bahkan dalam media ganas seperti bubur semen. Saat digunakan untuk menyegel media bubur, kami merekomendasikan pelumasan minyak antara dua (atau lebih) segel.


Fitur dan Aplikasi Produk:

Fitur Produk:

Umur Panjang: Kombinasi plastik rekayasa dan karet fungsi tinggi, daya tahan yang kuat.

Gesekan rendah: Desain yang dioptimalkan mengurangi resistensi yang berjalan dan meningkatkan efisiensi.

Segel yang sangat baik: Desain bibir penyegelan khusus, cocok untuk media ganas seperti bubur semen.

Struktur kompak: Desain ruang kecil, pemasangan dan pemeliharaan yang mudah.

Berlaku untuk kondisi kerja yang keras: Dirancang untuk media seperti bubur lumpur dan semen, dengan kinerja yang stabil.

Skenario aplikasi:

Peralatan eksplorasi minyak seperti pompa plunger, pompa lumpur, bor sekrup, rig pengeboran, dll.

Mesin dan peralatan konstruksi seperti stasiun pencampur beton.

Segel reciprocating dan putar hidrolik lainnya yang membutuhkan ketahanan aus dan ketahanan terhadap media ganas.

Keuntungan Teknis:

Desain optimasi bibir dan ketebalan khusus untuk beradaptasi dengan kondisi kerja yang ekstrem.

Instalasi Mudah, Biaya Perawatan Rendah dan Umur Layanan Panjang.

Berlaku untuk lingkungan yang keras dengan keausan tinggi dan polusi tinggi.

Saran Penggunaan:

Ketika digunakan untuk media lumpur, disarankan untuk melumasi dan melumasi antara dua (atau lebih) segel untuk memperpanjang umur segel.

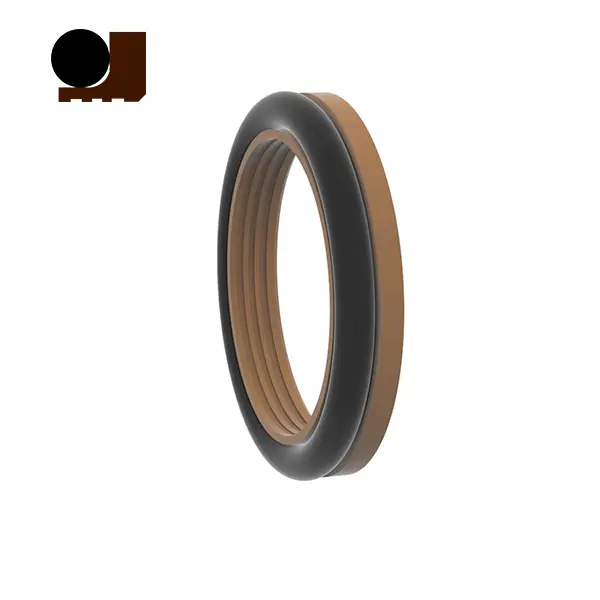

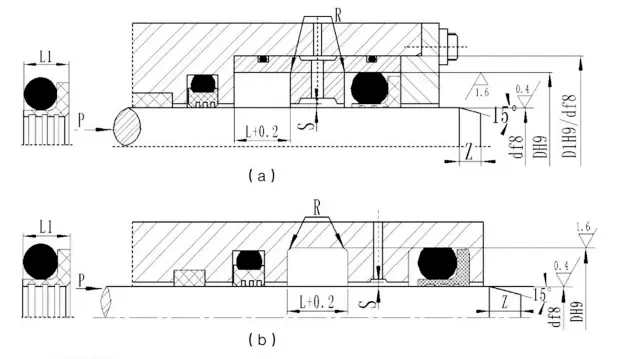

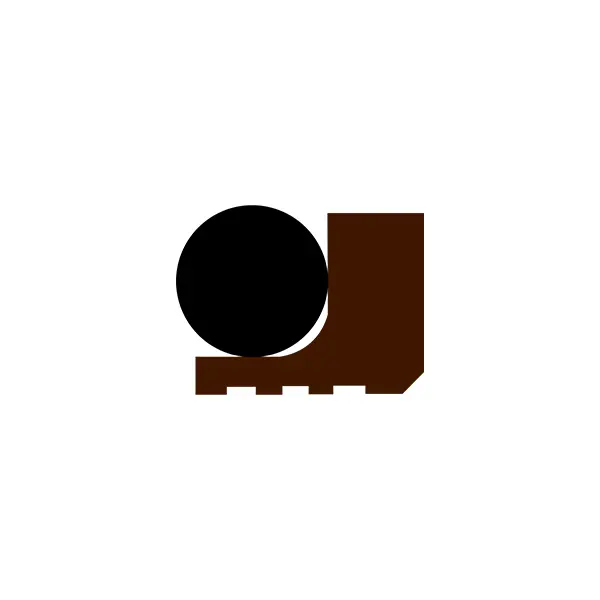

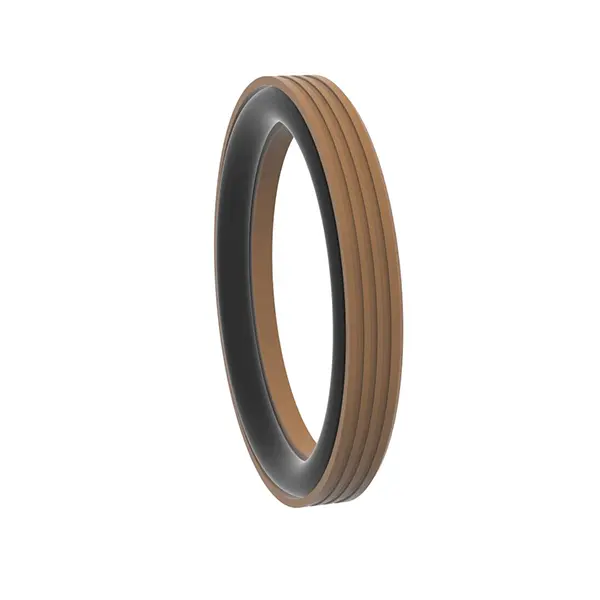

RC2061

Kondisi kerja yang berlaku (nilai batas tidak boleh muncul pada saat yang sama)

Tekanan (MPA) Suhu (℃) Kecepatan (MS) Sedang
Gerakan bolak -balik Gerakan Rotasi
≤100 -35 ~+100 (pencocokan O-ring NBR) ≤6 ≤2 Minyak hidrolik, emulsi, air, lumpur, minyak mentah, dll.
-20 ~+200 (pencocokan O-ring FKM)

Pemilihan materi

1. Bahan cincin-O yang cocok dapat dipilih: R01 Nitrile Rubber (NBR), R02 Fluororubber (FKM), dll.

2. Bahan cincin penyegelan: Bahan standar PTFE4, Bahan opsional lainnya PTFE2/PTFE3/PTFE5/UPE/PK1/PK2, dll.


Contoh pemesanan

Pesanan Model RC2061-80*91.7*7.6-PTFE4-R01 Model-Shaft Diameter*Diameter Groove*Groove Width-Material Code

Spesifikasi (ukuran apa pun dalam rentang parameter tersedia)

Kisaran diameter poros Standar D f8 RC2061 Kisaran diameter poros Tipe berat D f8 RC2061-Z Diameter alur D H9 Lebar alur L+0.2 Lebar segel L1 Sudut bulat RMax Clearance Radial SMAX Talang ZMin Diameter kawat o-ring
<10mpa <20mpa <40mpa
5 ~ 15.9 - D+6.3 4.0 3.65 0.4 0.4 0.25 0.15 4 2.65
16 ~ 38.9 5 ~ 15.9 D+8.2 5.2 4.55 0.4 0.4 0.25 0.2 5 3.55
39 ~ 107.9 16 ~ 38.9 D+11.7 7.6 6.80 0.5 0.5 0.3 0.2 7 5.30
108 ~ 670. 39 ~ 107.9 D+15.5 9.6 8.50 0.6 0.6 0.35 0.25 8 7.00
671 ~ 1600 108 ~ 670.9 D+19.4 12.1 11.1 0.7 0.7 0.5 0.3 10 8.60

Catatan: 1. Untuk diameter poros ≤30mm, alur terbuka disarankan.

2. Untuk segel putar, kekerasan permukaan poros putar direkomendasikan untuk menjadi HRC ≥58.

3. Untuk tekanan yang lebih besar dari 30MPA, H8/F8 direkomendasikan untuk celah ekstrusi.

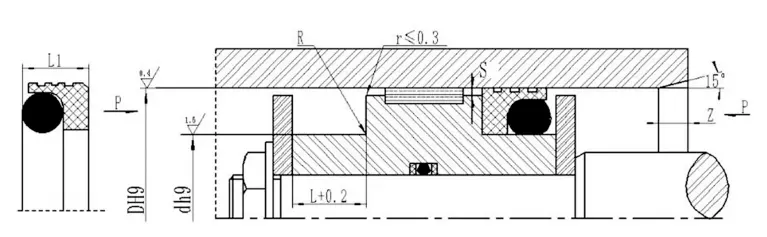

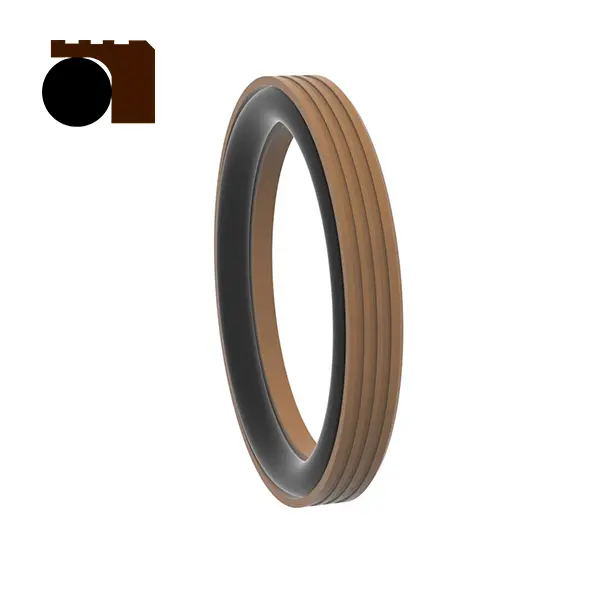

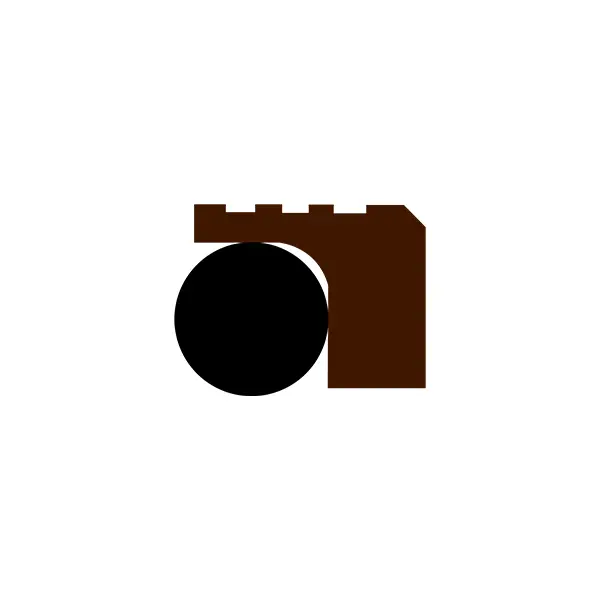

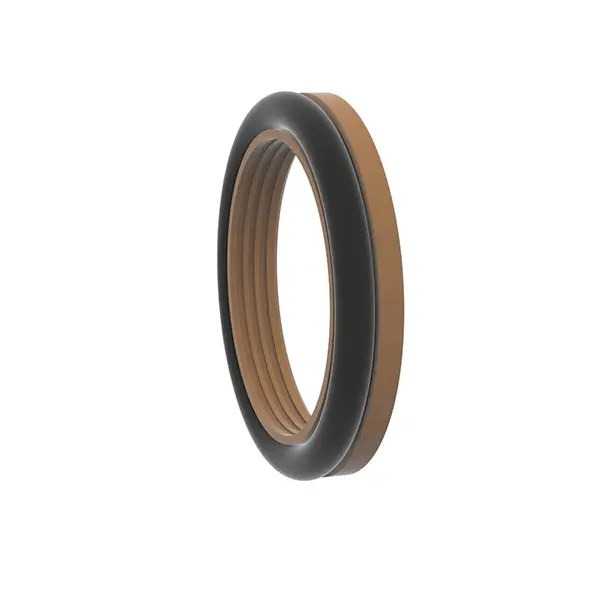

RC2062 Kondisi kerja yang berlaku (nilai batas tidak boleh muncul pada saat yang sama)

Tekanan (MPA) Suhu (℃) Kecepatan (MS) Sedang
Gerakan bolak -balik Gerakan Rotasi
≤100 -35 ~+100 (pencocokan O-ring NBR) ≤6 ≤2 Minyak hidrolik, emulsi, air, lumpur, minyak mentah, dll.
-20 ~+200 (pencocokan O-ring FKM)

Pemilihan materi

1. Bahan cincin-O yang cocok dapat dipilih: R01 Nitrile Rubber (NBR), R02 Fluororubber (FKM), dll.

2. Bahan cincin penyegelan: Bahan standar PTFE4, Bahan opsional lainnya PTFE2/PTFE3/PTFE5/UPE/PK1/PK2, dll.

Contoh pemesanan

Pesanan Model RC2062-80*68.3*7.6-PTFE4-R01 Model-silinder diameter*Diameter alur*Kode material alur alur

Spesifikasi (ukuran apa pun dalam rentang parameter tersedia)

Rentang aperture Tipe standar D H9 RC2062 Rentang aperture Tipe berat D H9 RC2062-Z Diameter alur D H9 Lebar alur L+0.2 Segel Lebar L1 Round Corners RMax Clearance radial sMax Talang ZMin Diameter kawat o-ring
<10mpa <20mpa <40mpa
8 ~ 12.9 - D-4.5 3.1 2.8 0.3 0.3 0.2 0.15 3 1.8
13 ~ 24.9 10 ~ 12.9 D-6.3 4 3.65 0.4 0.4 0.25 0.15 4 2.65
25 ~ 51.9 13 ~ 24.9 D-8.2 5.2 4.55 0.4 0.4 0.25 0.2 5 3.55
52 ~ 127.9 25 ~ 51.9 D-11.7 7.6 6.80 0.5 0.5 0.3 0.2 7 5.30
128 ~ 500.9 52 ~ 127.9 D-5.5 9.6 8.50 0.6 0.6 0.35 0.25 8 7.00
501 ~ 1500 128 ~ 500.9 D-9.4 12.1 11.1 0.7 0.7 0.5 0.3 10 8.60

Catatan: 1. Untuk diameter silinder ≤ 30mm, disarankan untuk menggunakan alur terbuka.

2. Untuk tekanan yang lebih besar dari 30MPA, disarankan untuk menggunakan H8/F8 untuk celah ekstrusi.
