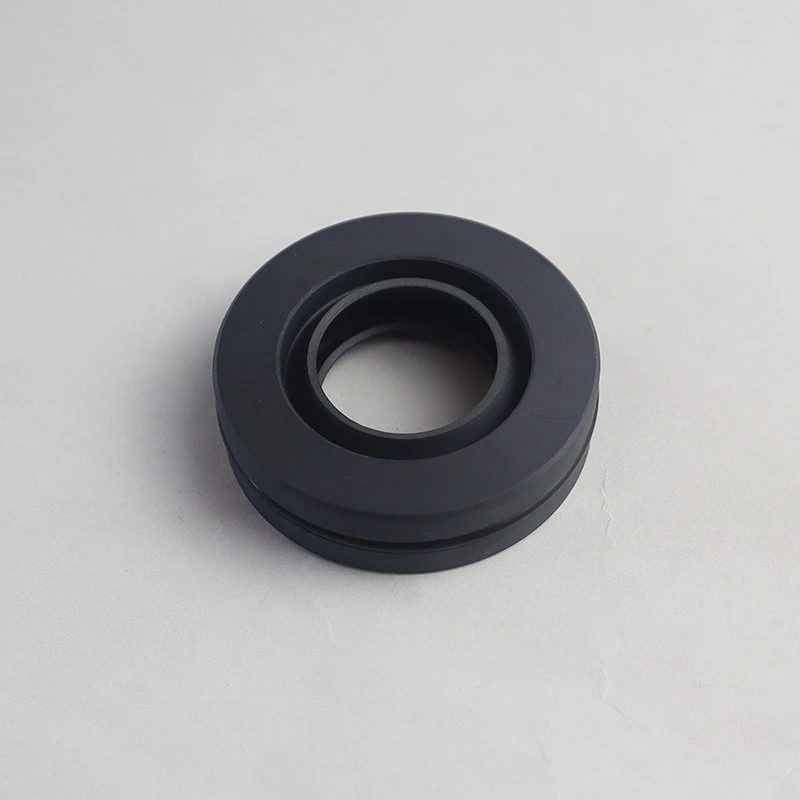

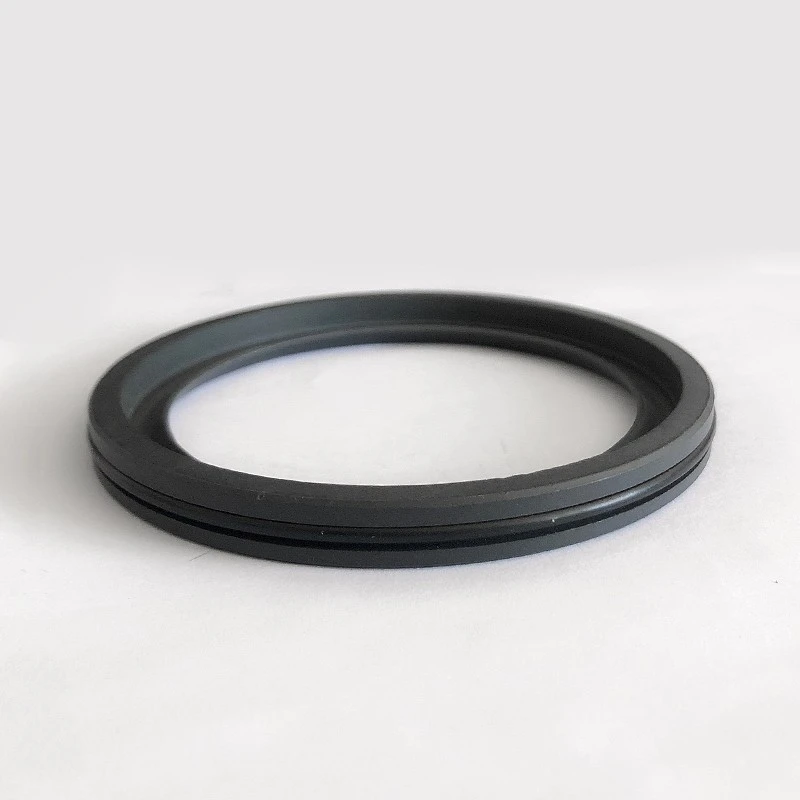

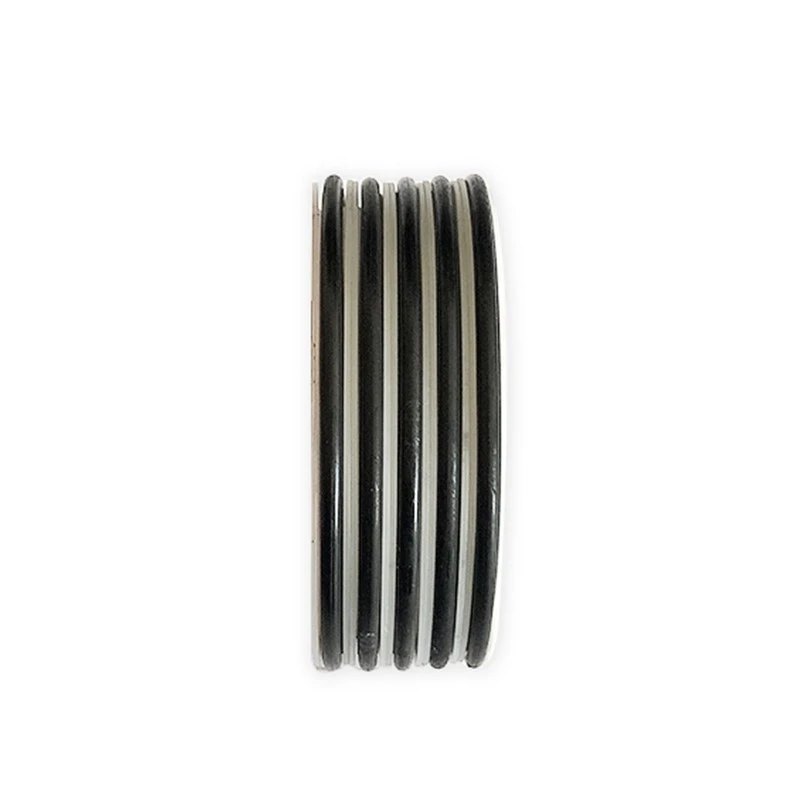

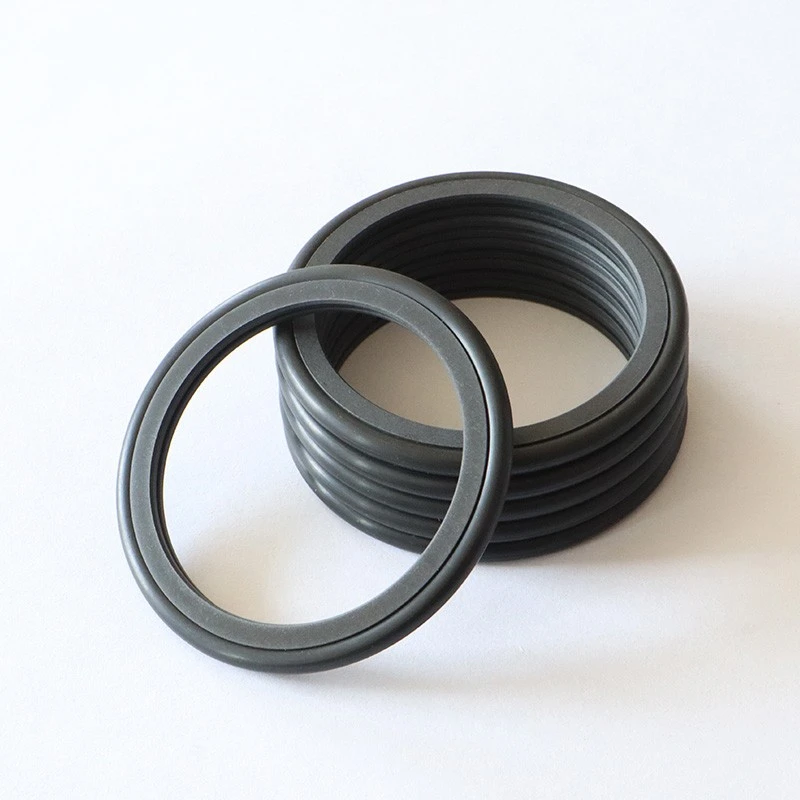

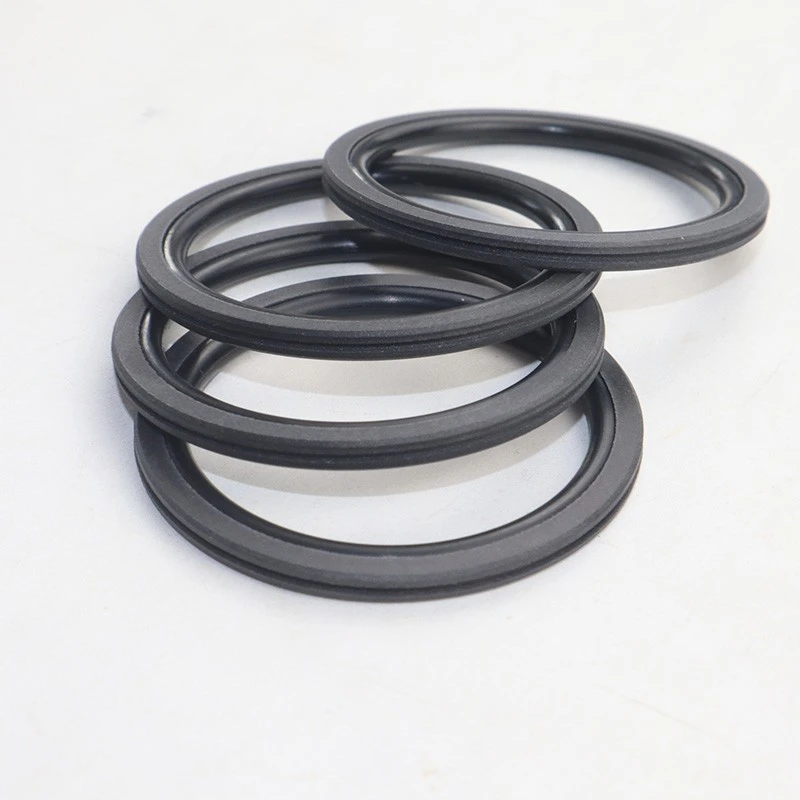

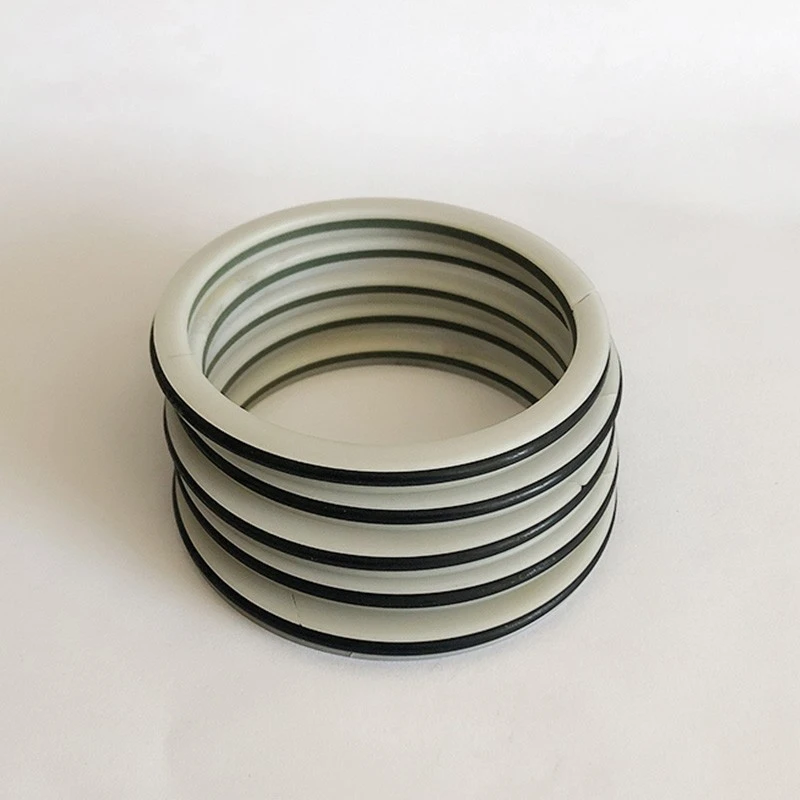

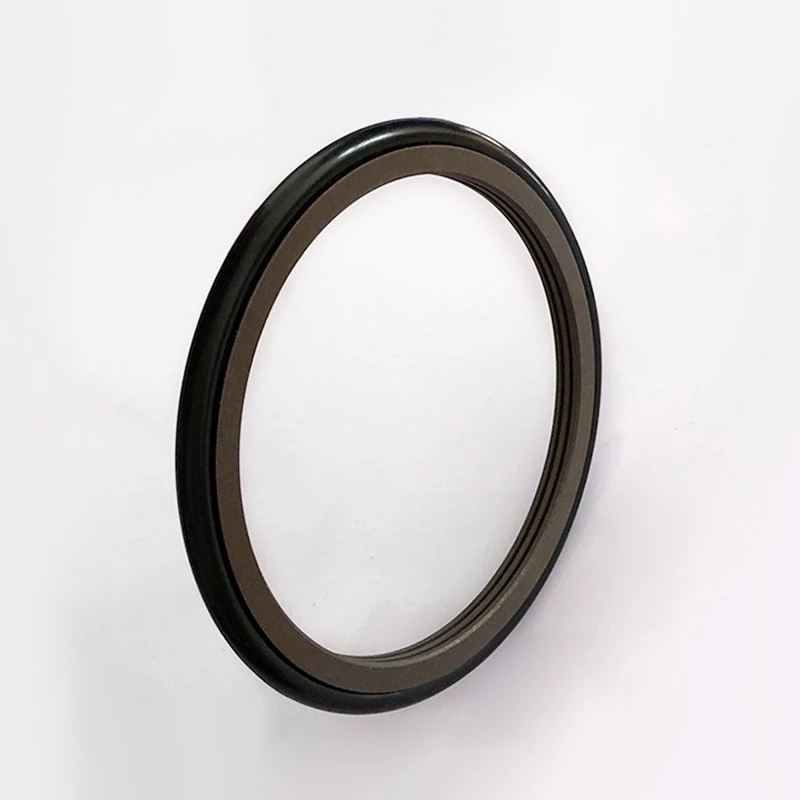

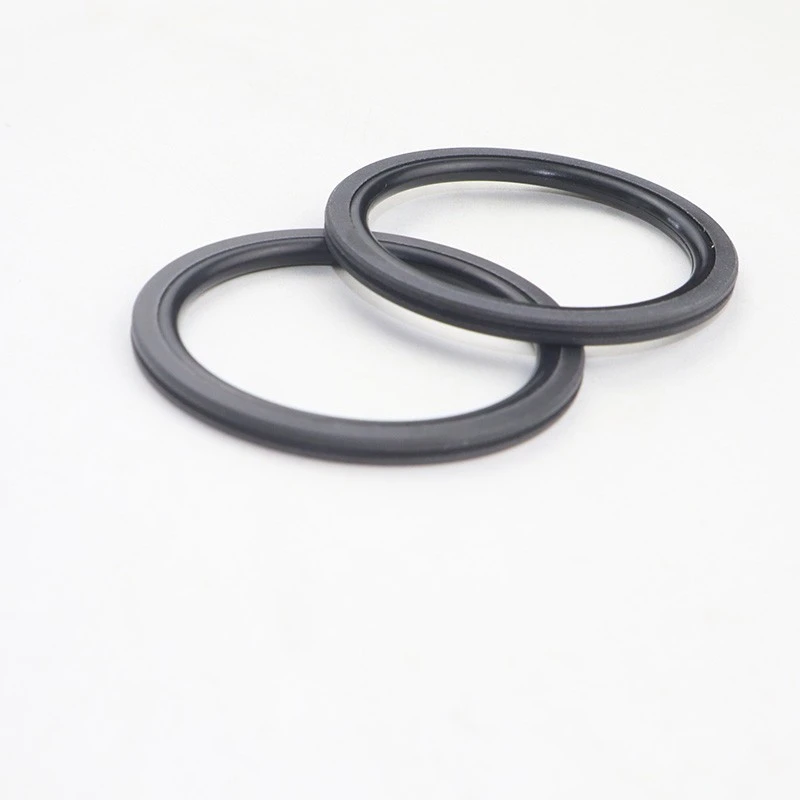

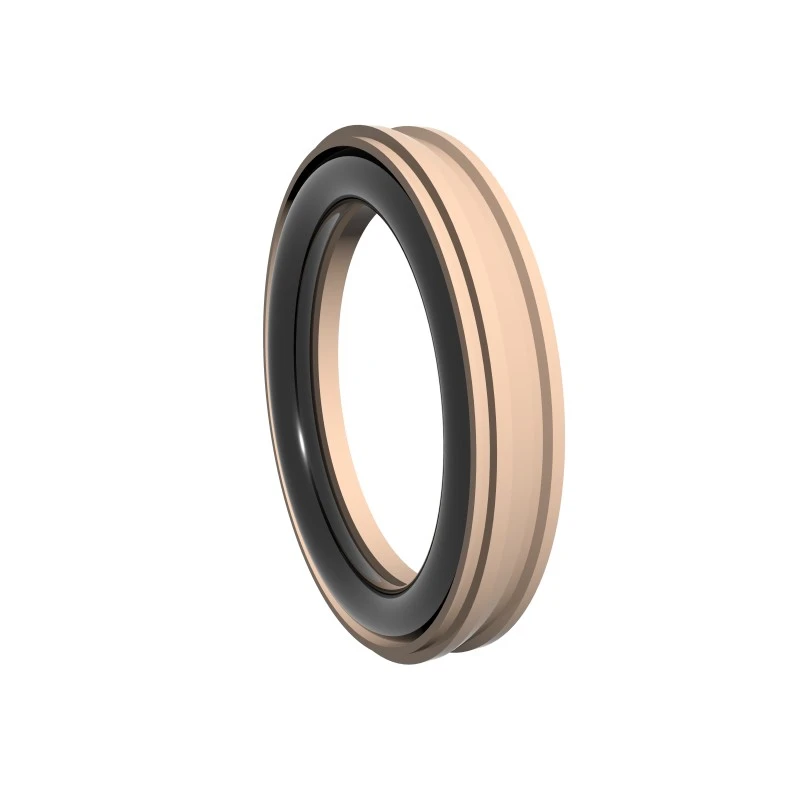

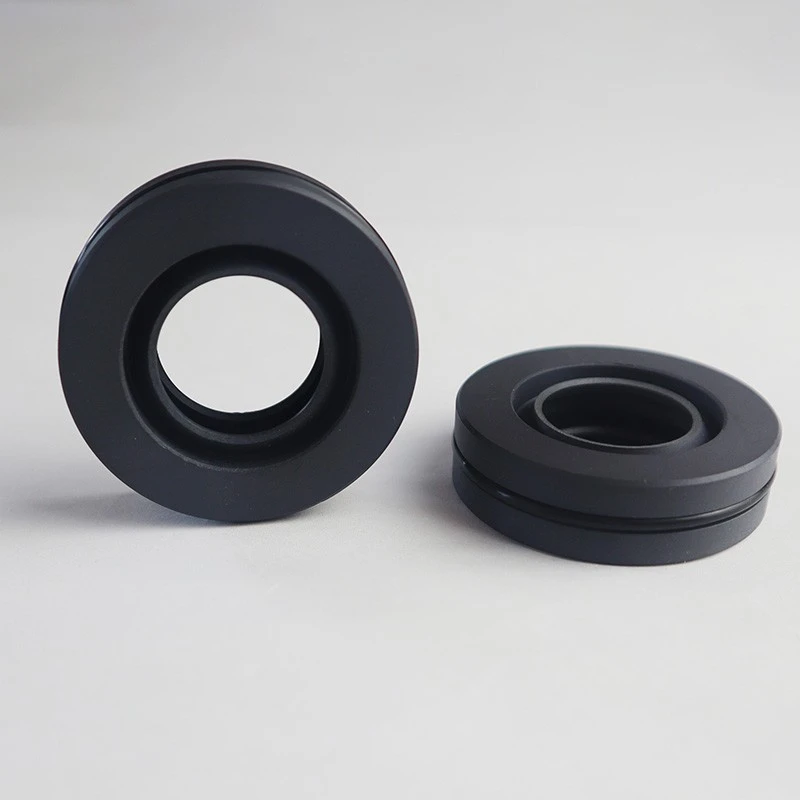

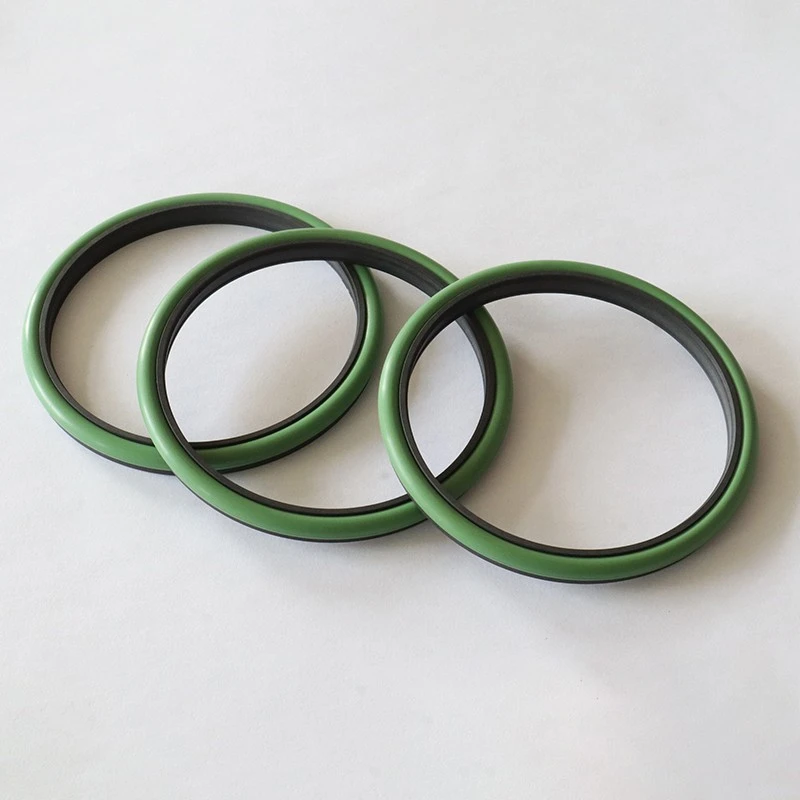

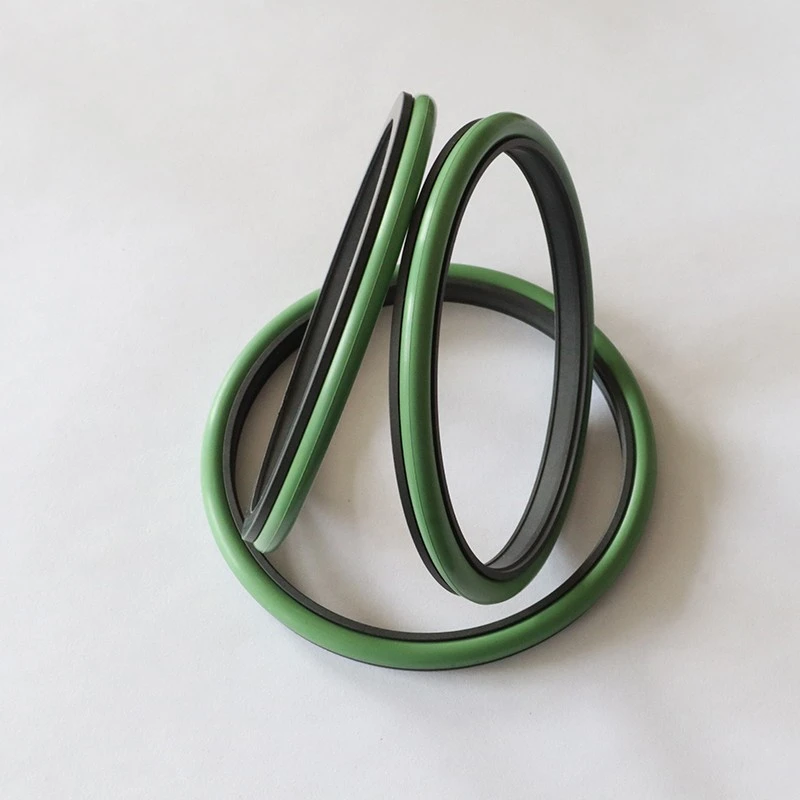

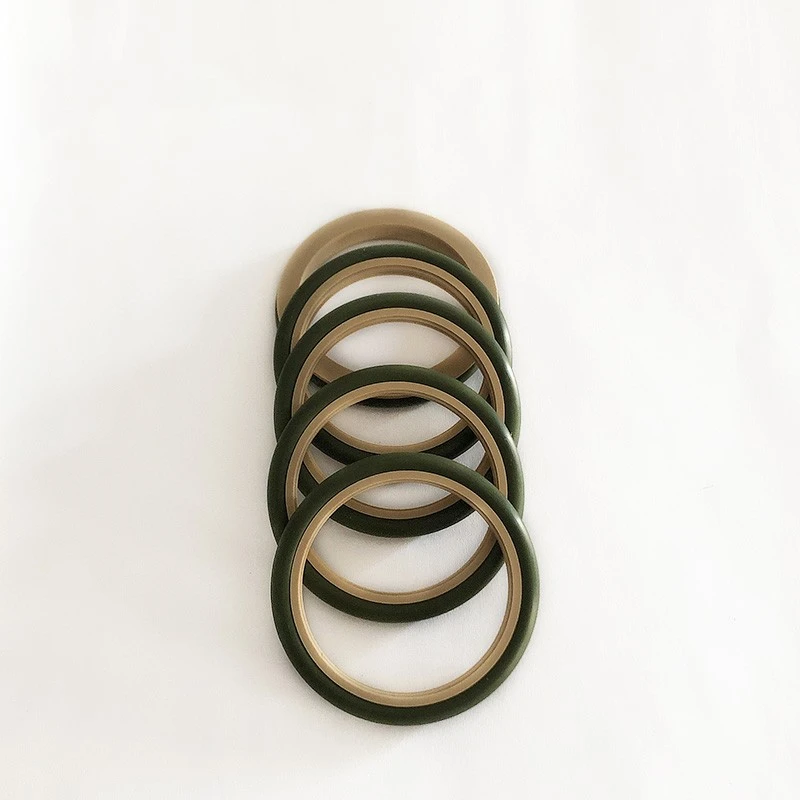

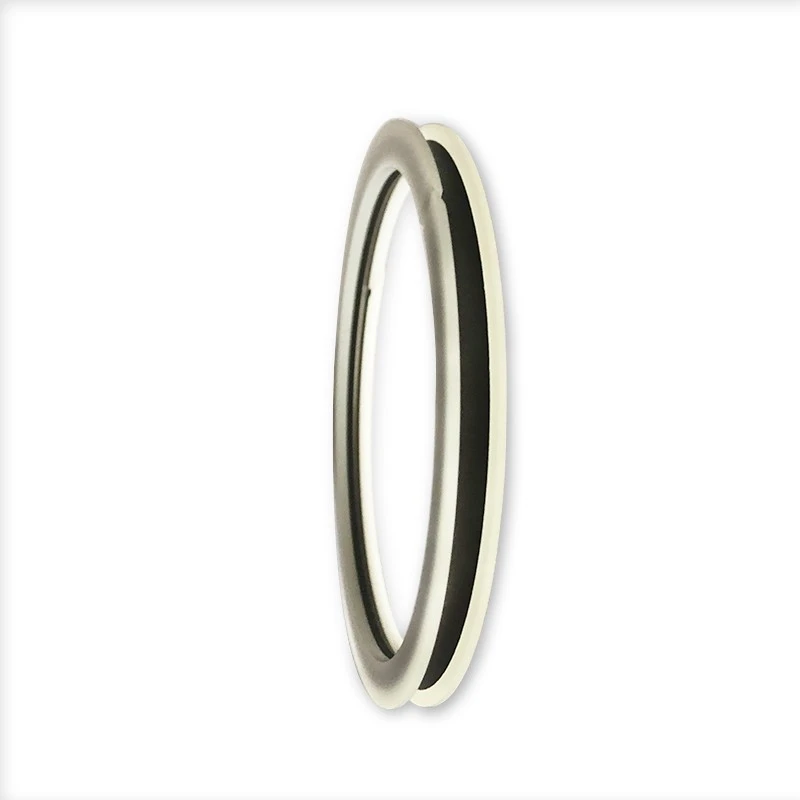

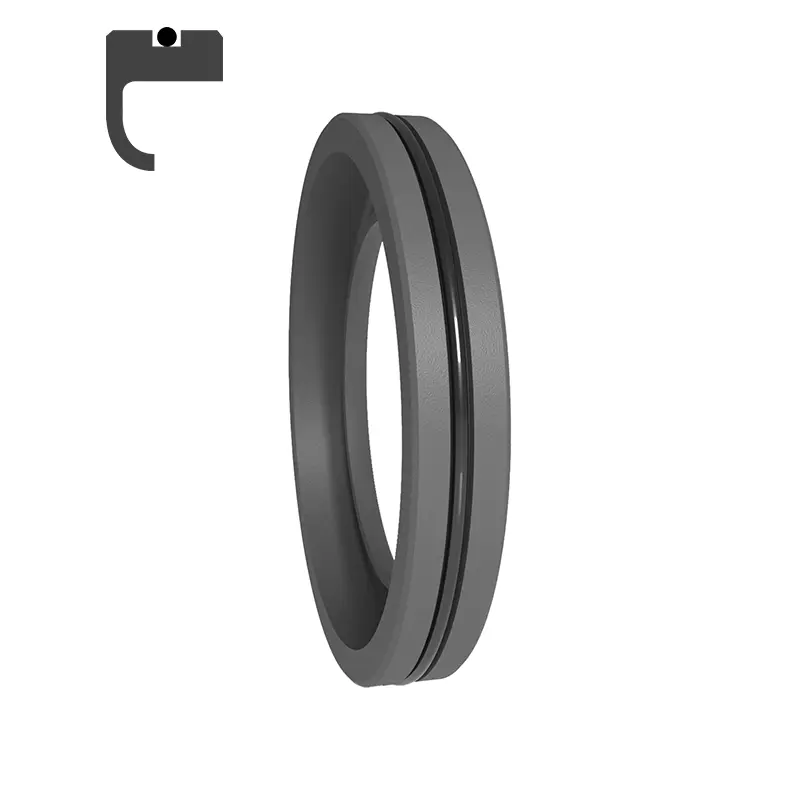

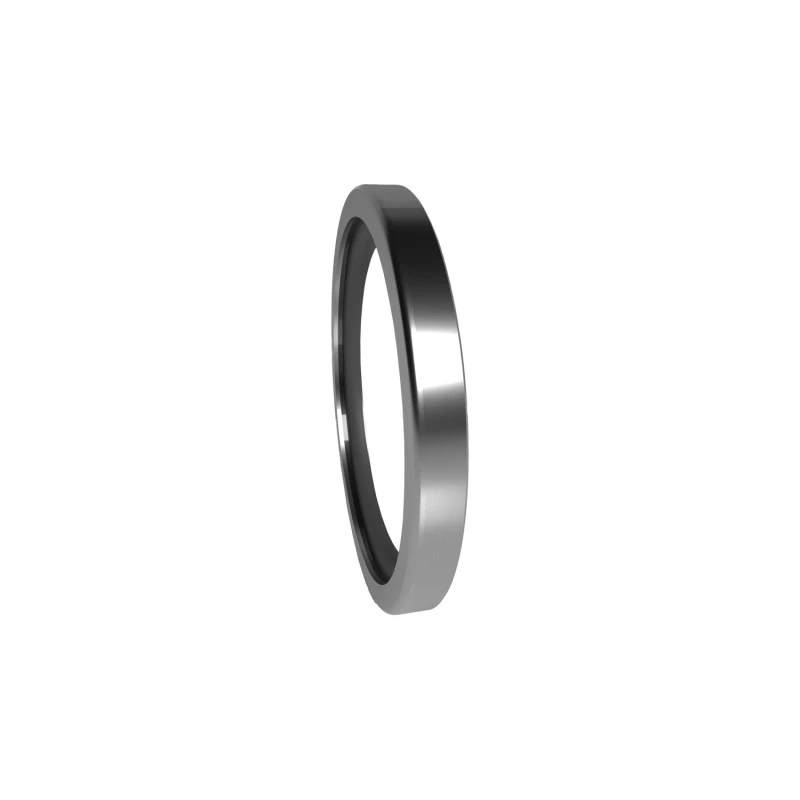

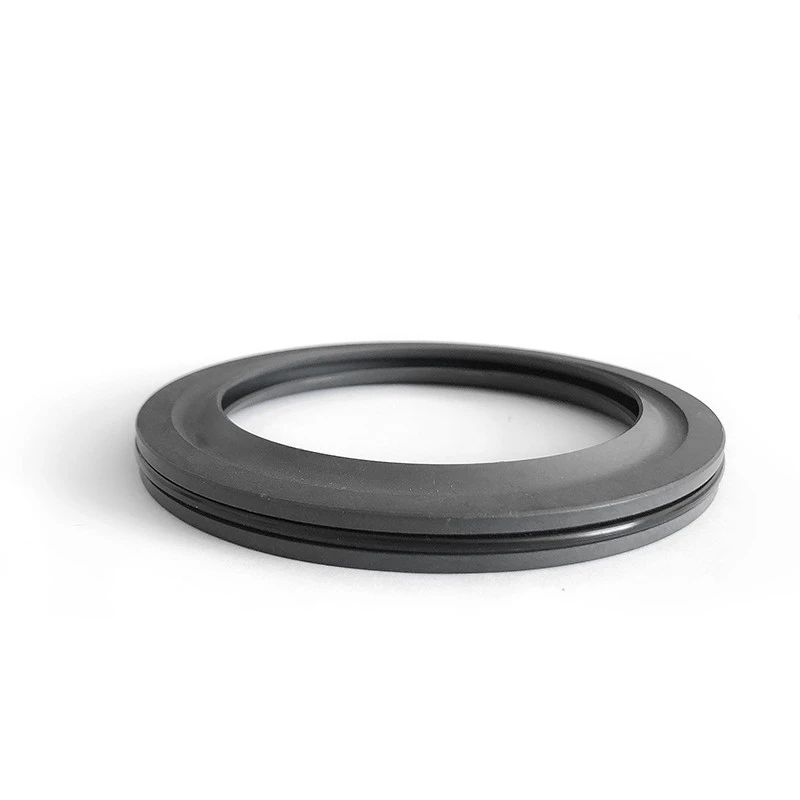

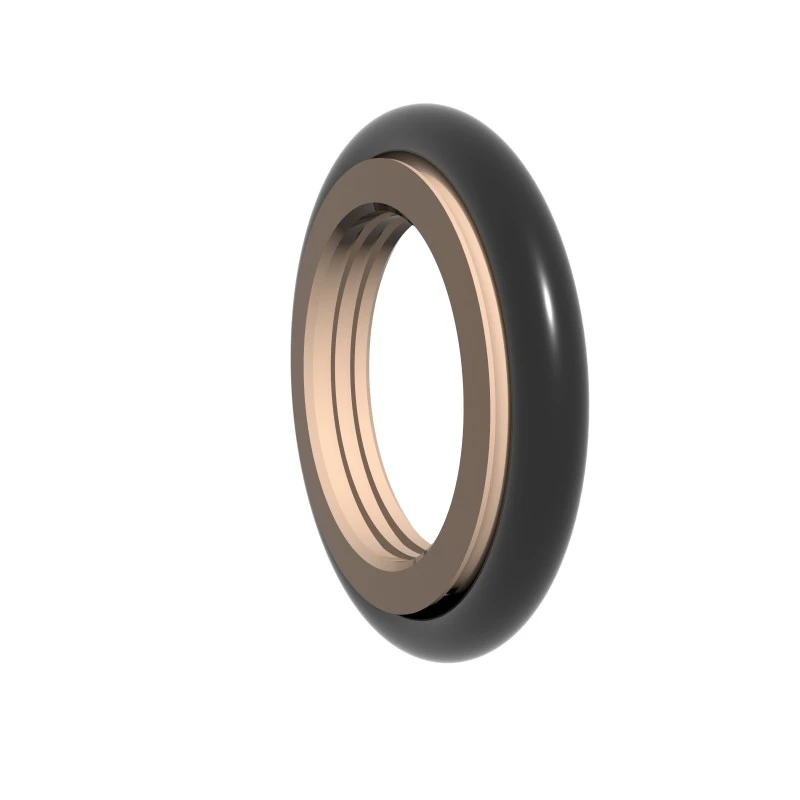

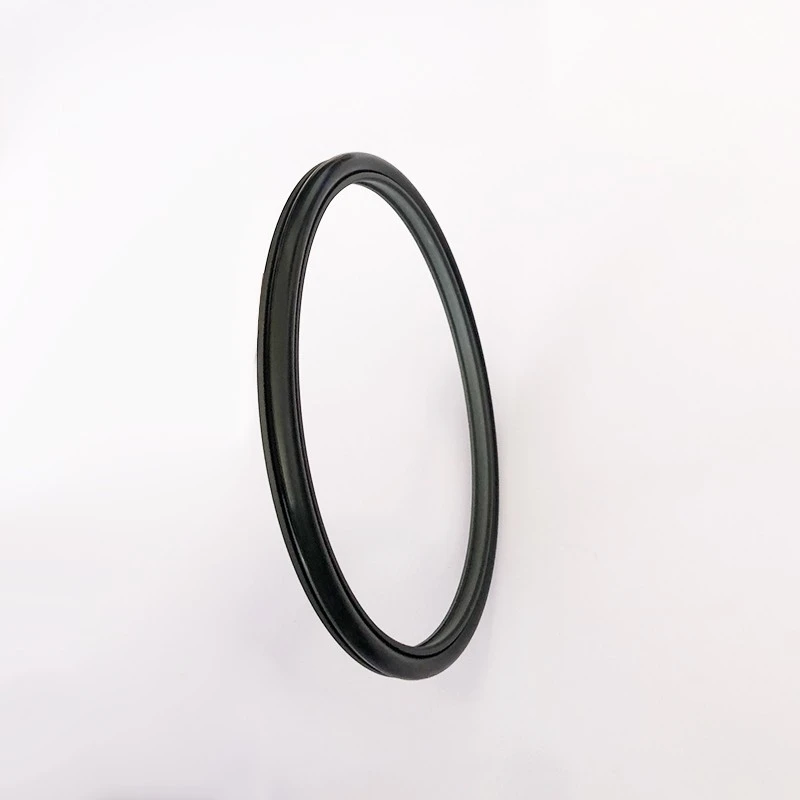

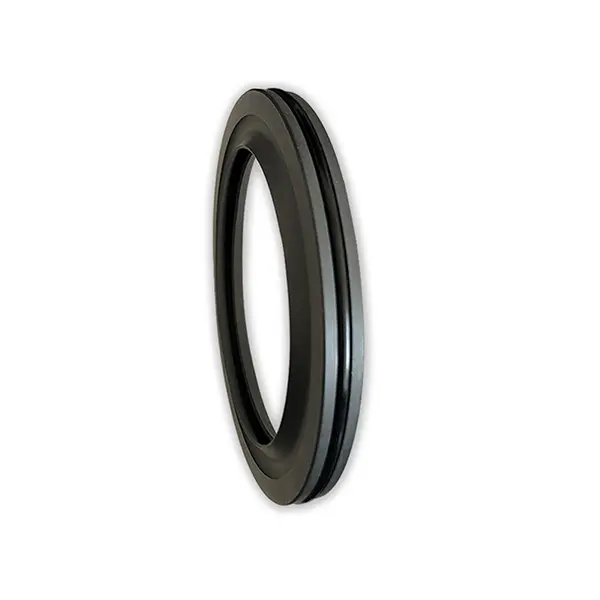

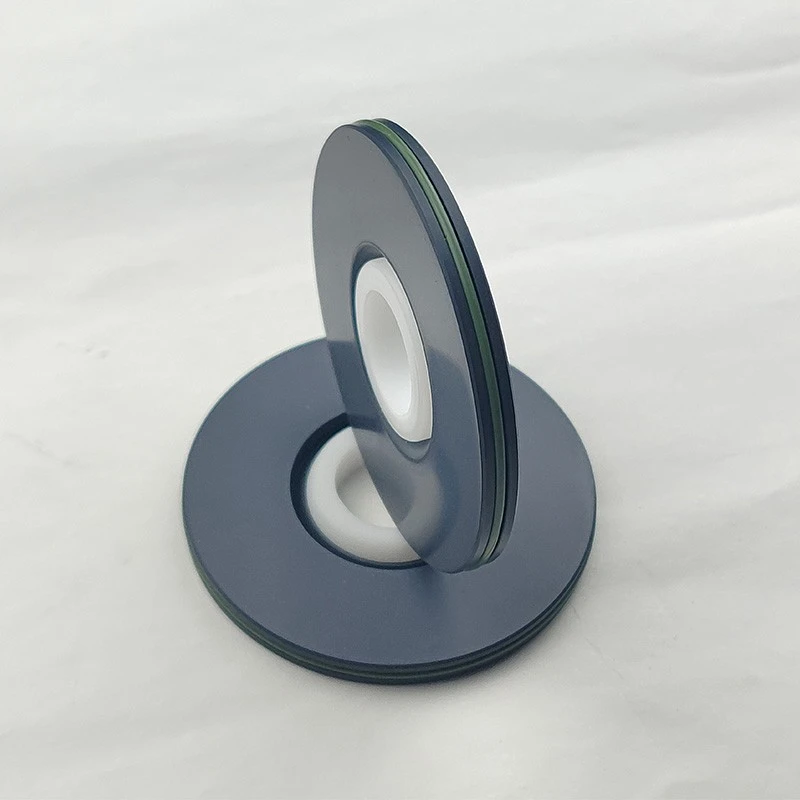

Seri Segel Rotary Tekanan Tinggi kami mencakup berbagai produk berkinerja tinggi, termasuk RC2051, RC2052, RC2053, RC2054, RCX17, RCX18, RDI, RDA, RCS dan RC2057, yang dirancang untuk resiprokating dan Gerakan Rotary, Pneaulc, Pneaulc.

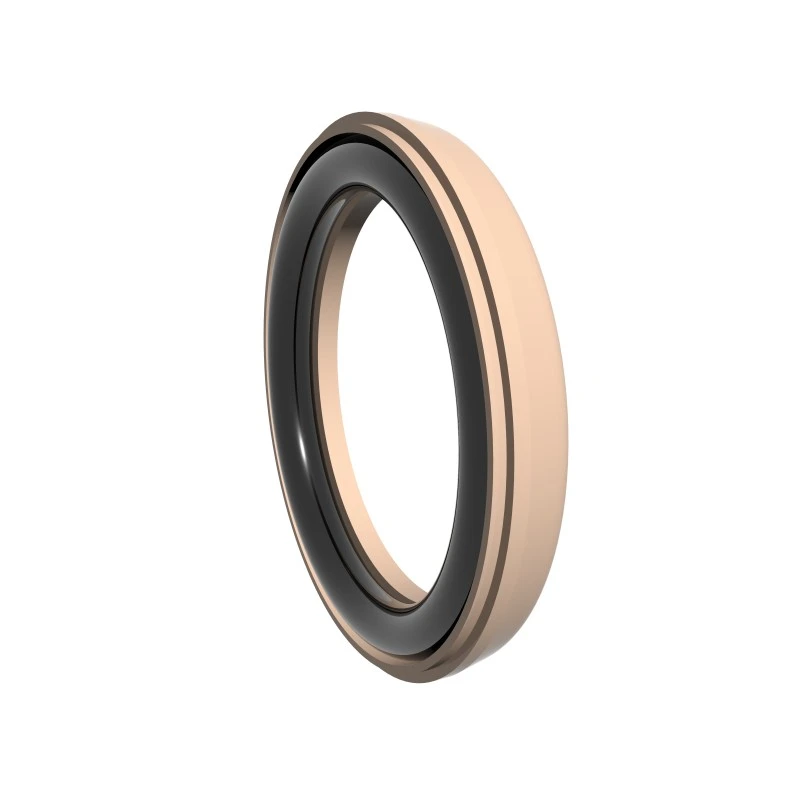

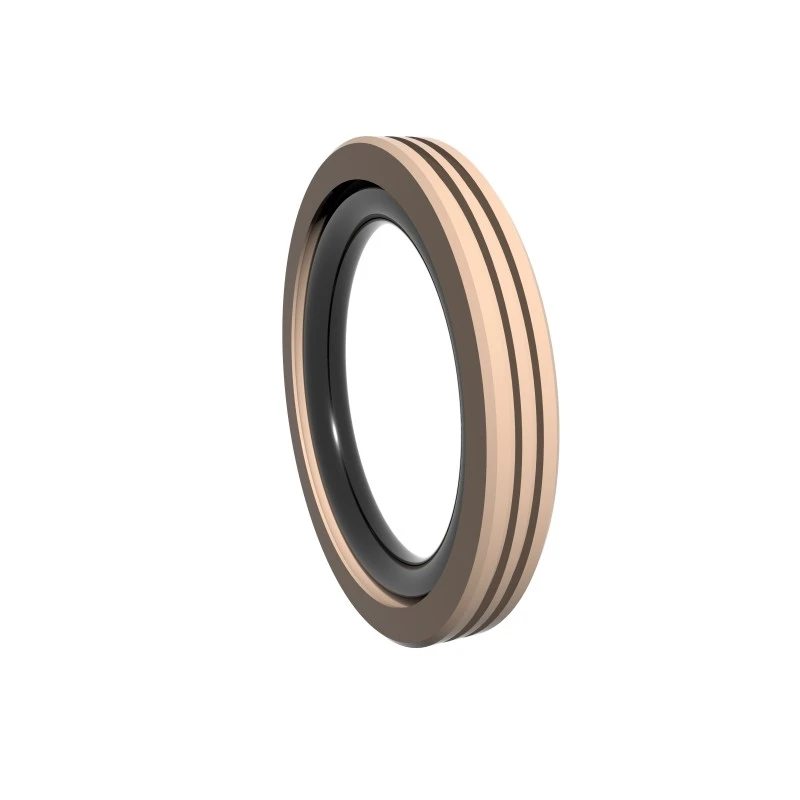

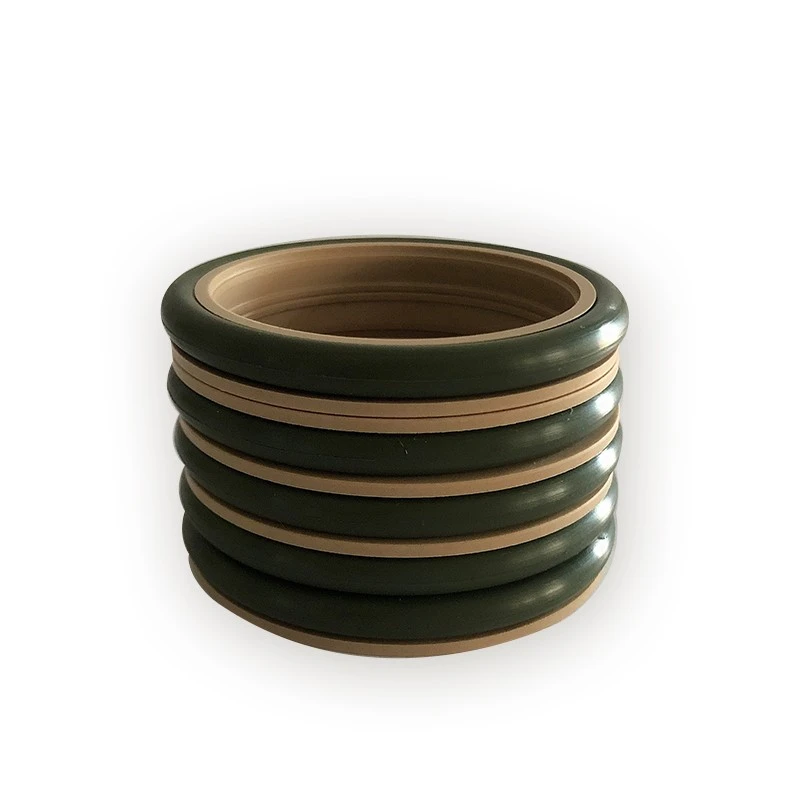

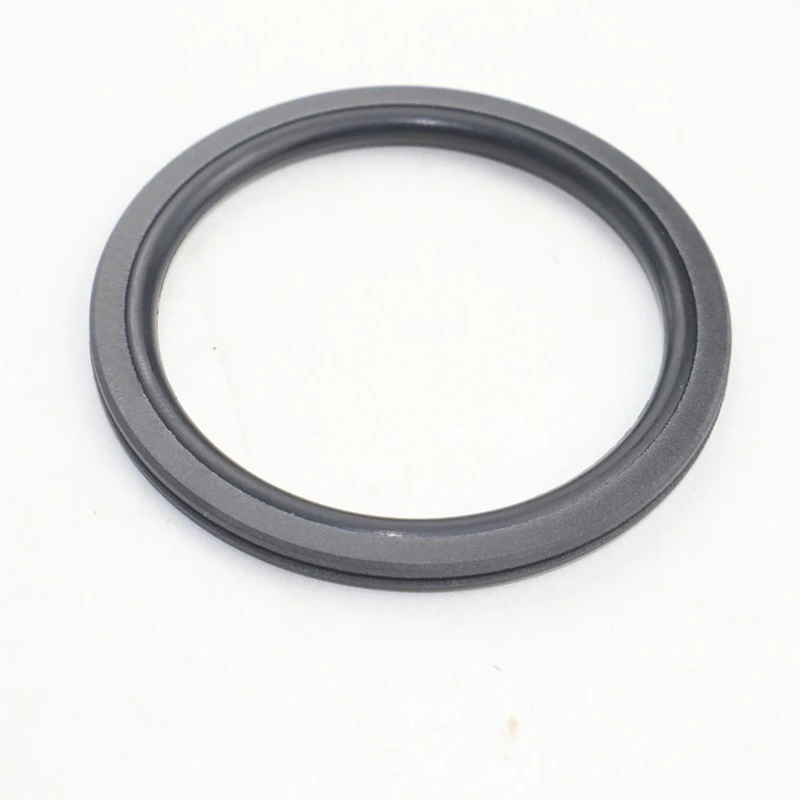

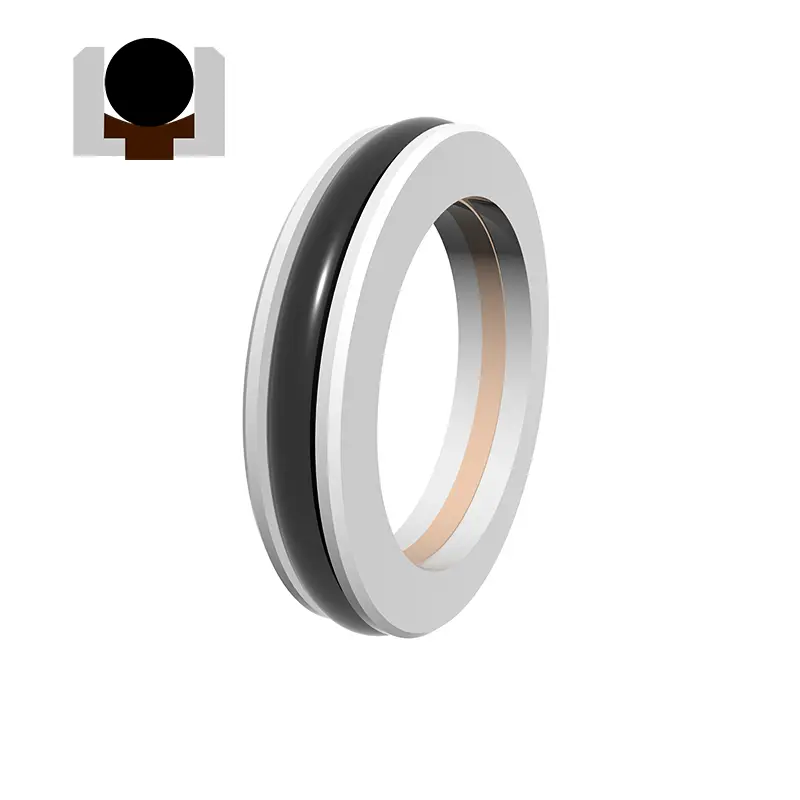

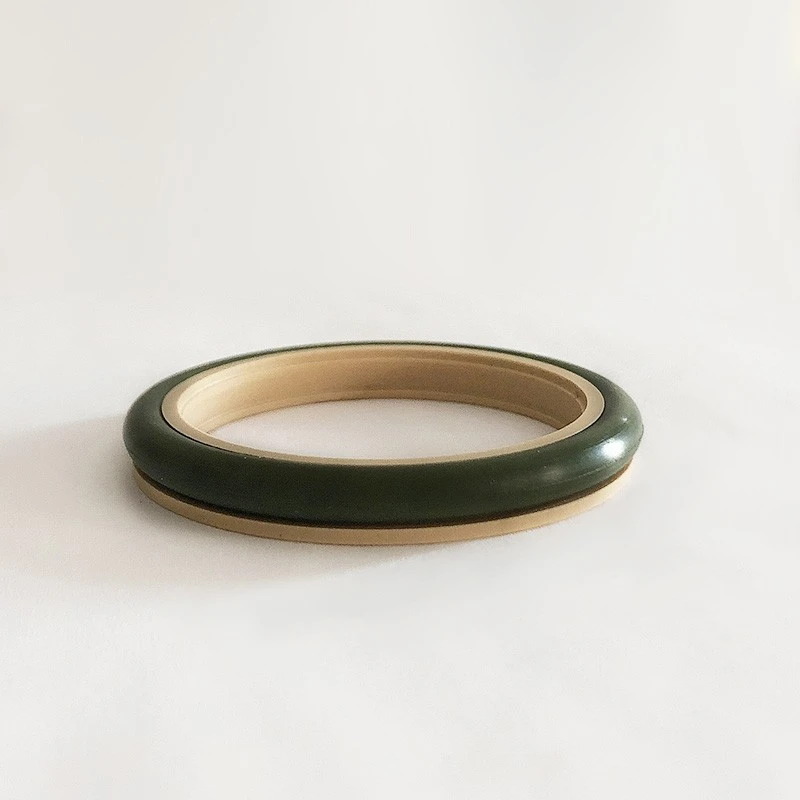

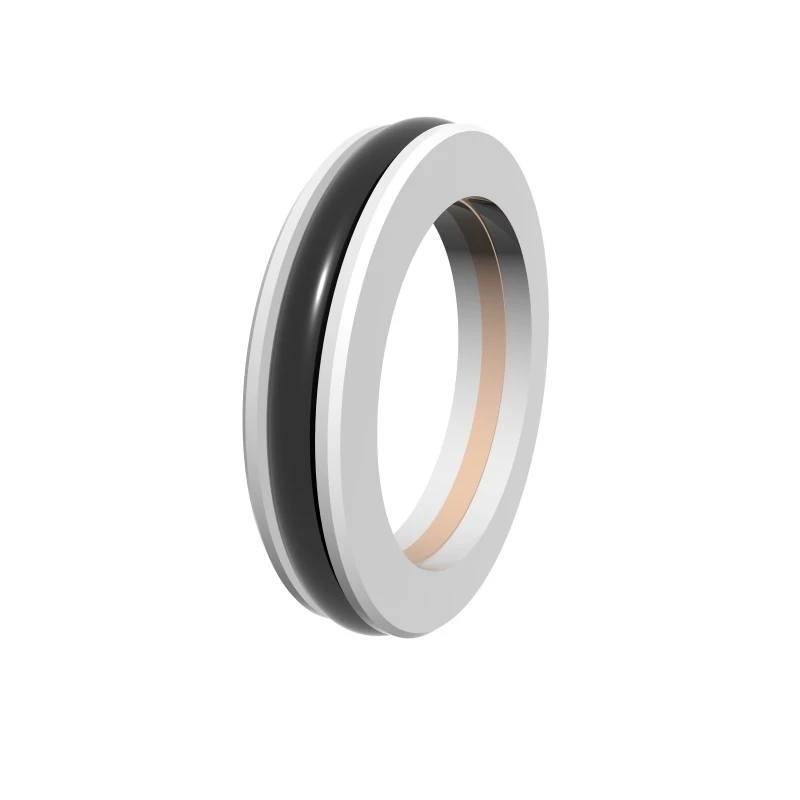

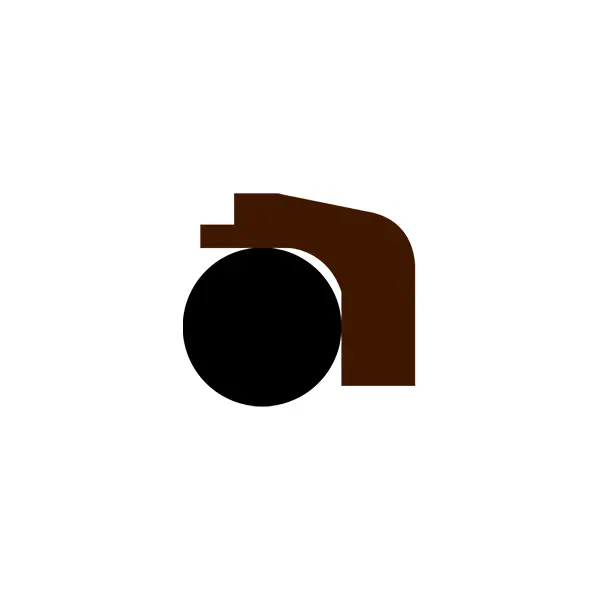

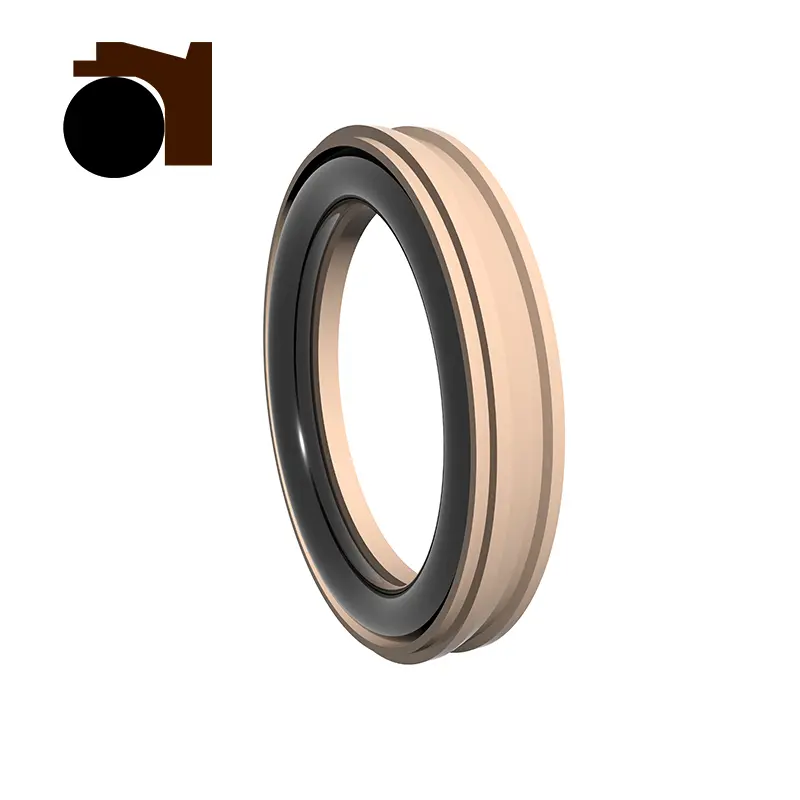

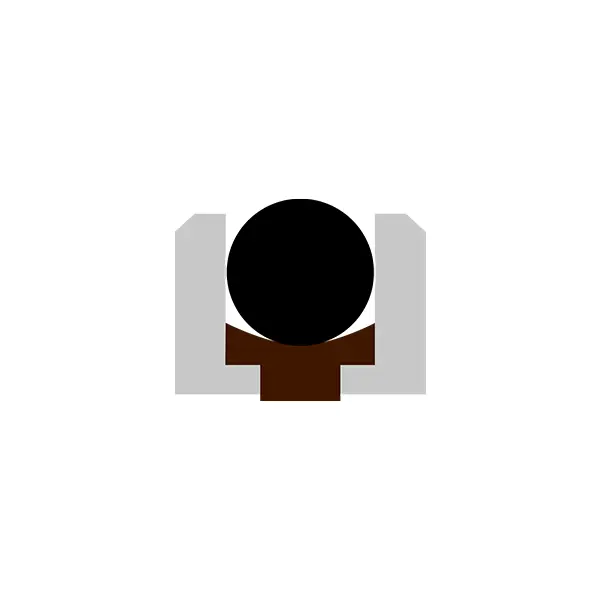

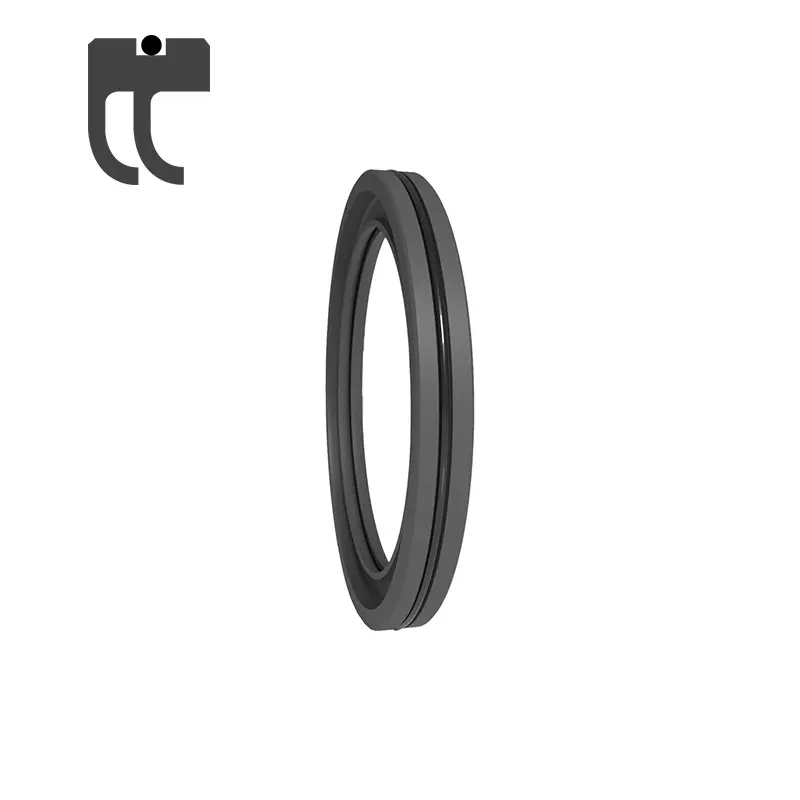

Seri RC2051 menggunakan kombinasi cincin segel bergigi PTFE dan cincin-O untuk penyegelan satu arah. Ini memiliki gesekan rendah dan karakteristik penyegelan tinggi dan dibagi menjadi tipe standar (RC2051-B) dan tipe berkecepatan tinggi (RC2051-G).

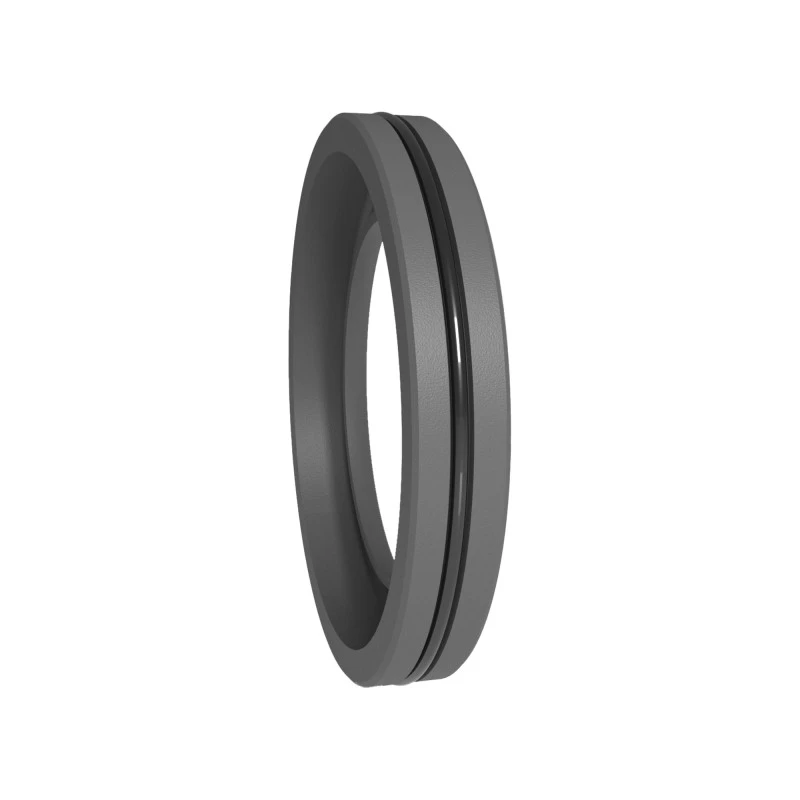

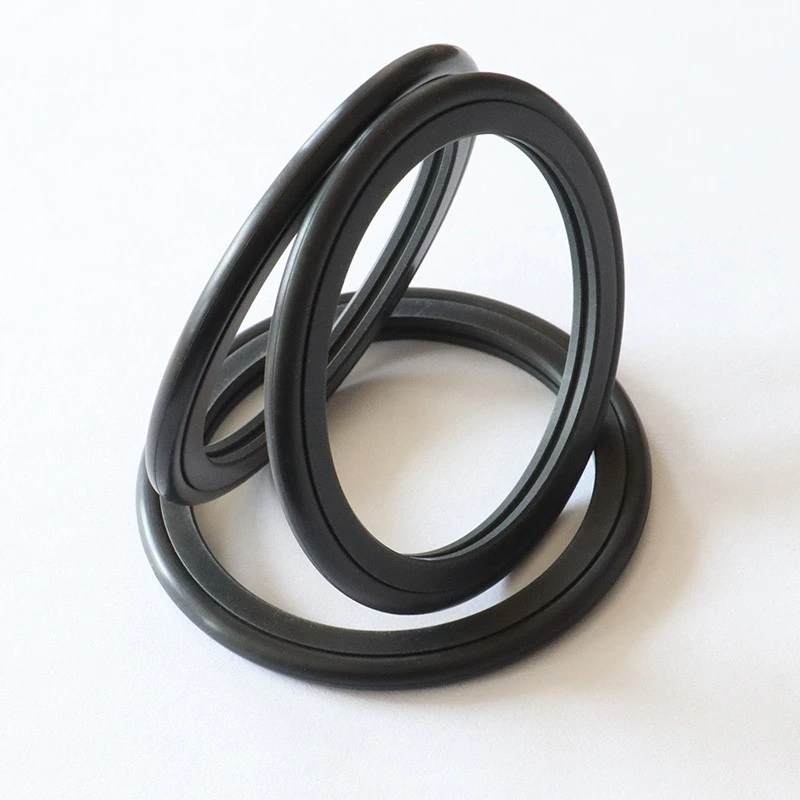

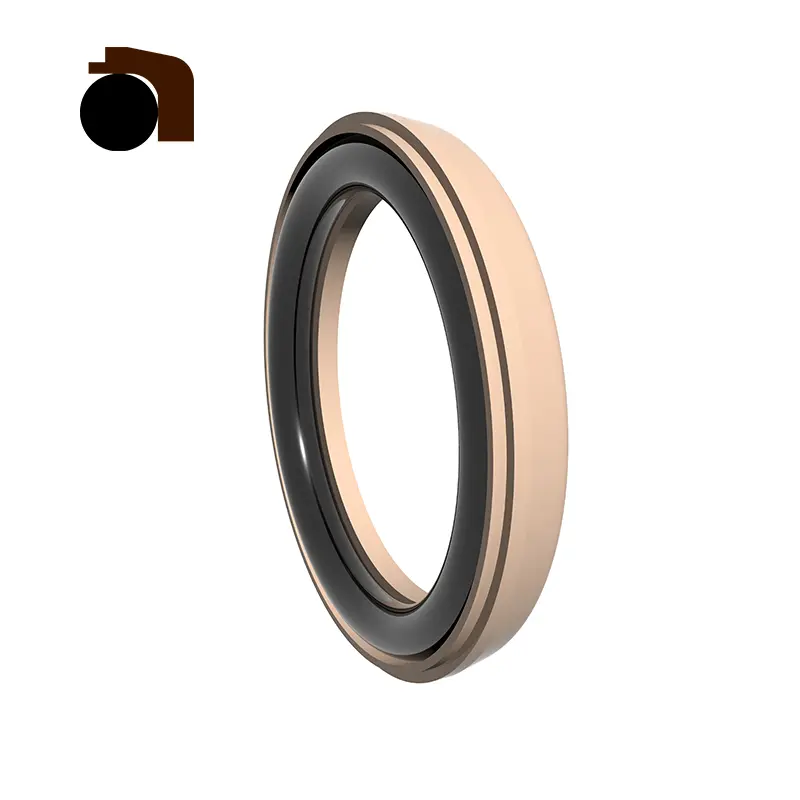

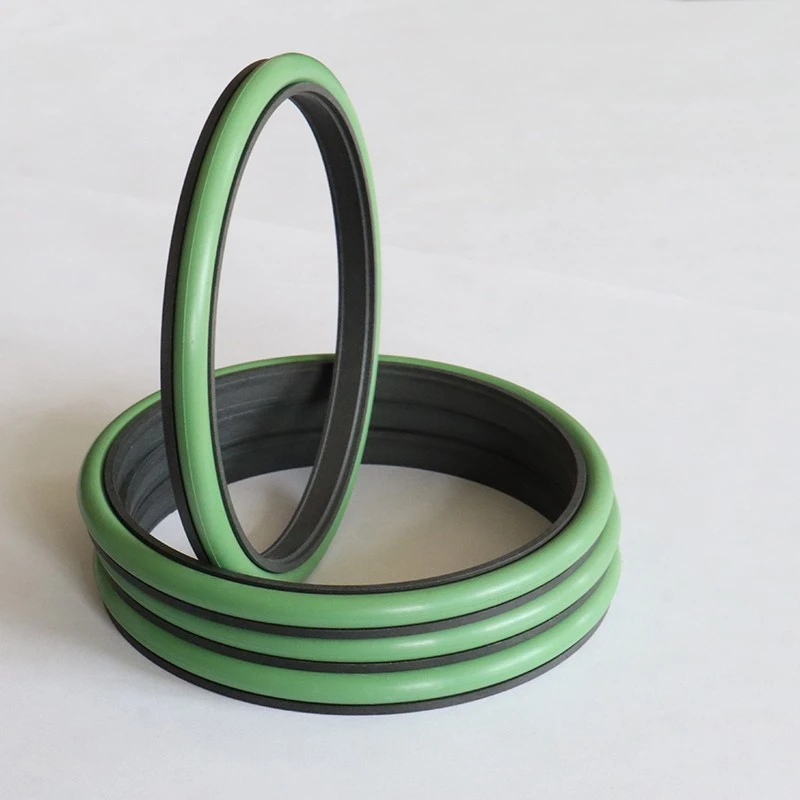

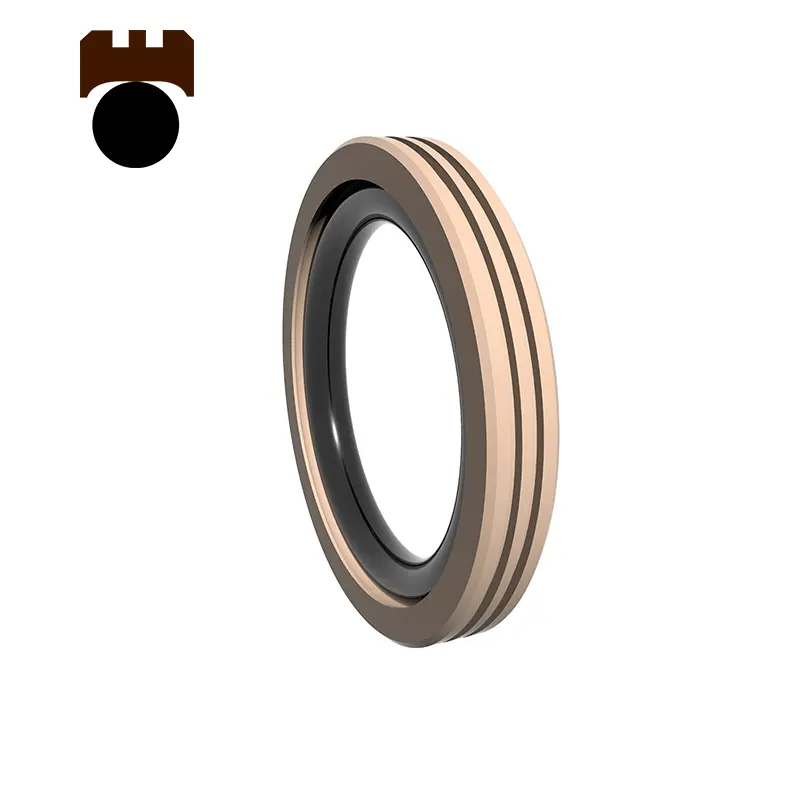

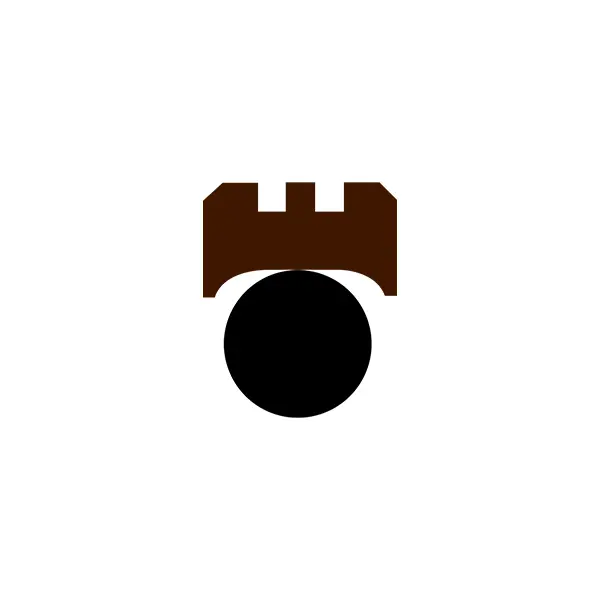

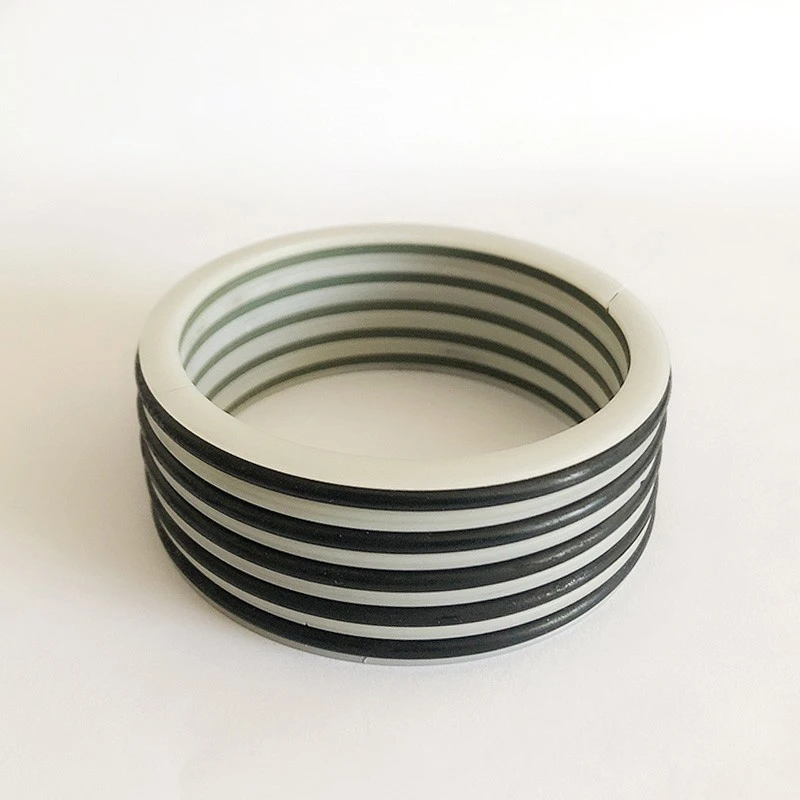

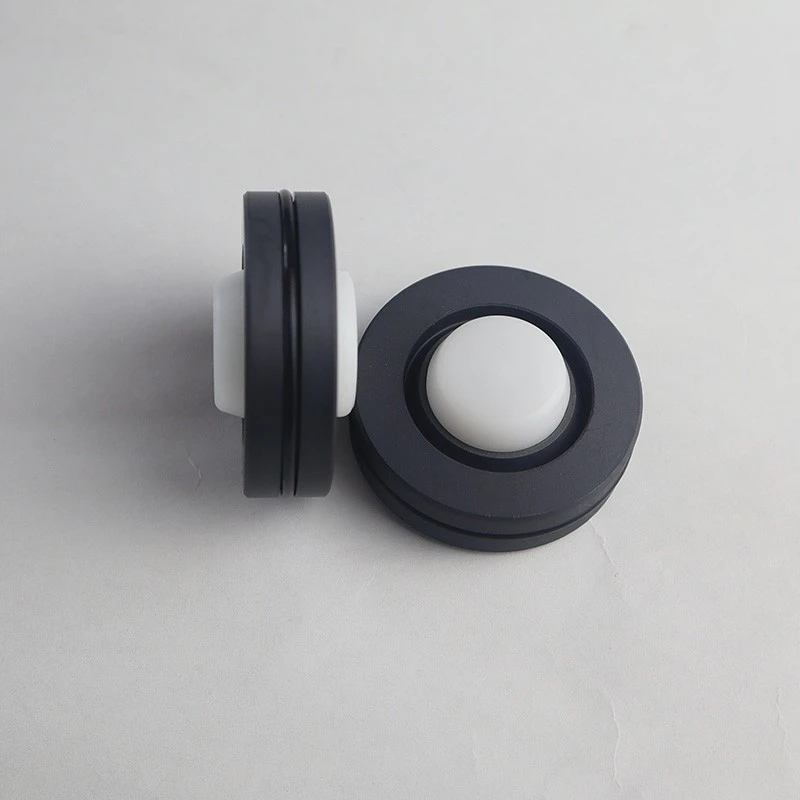

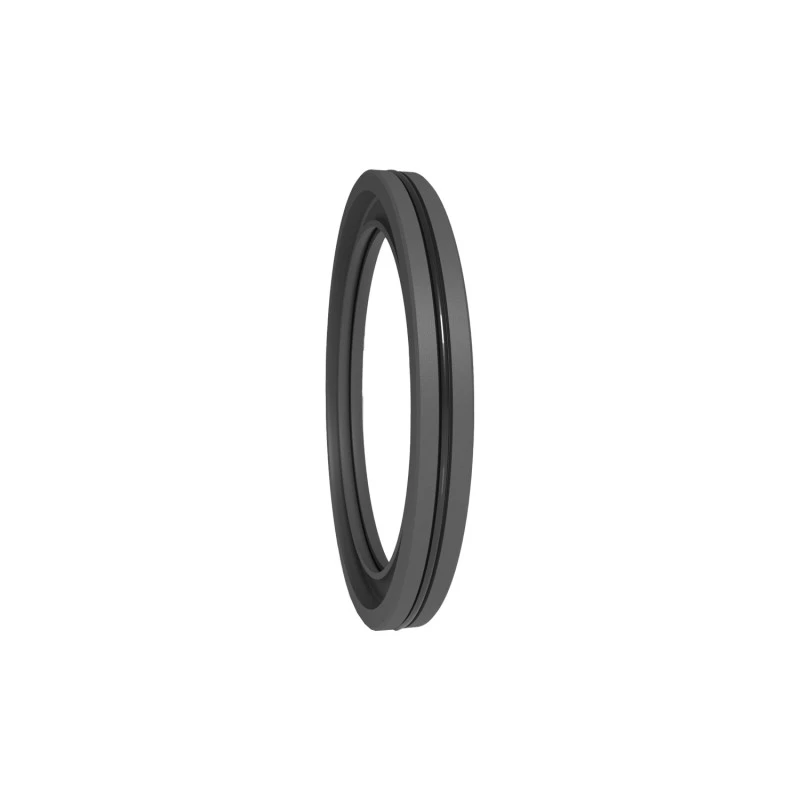

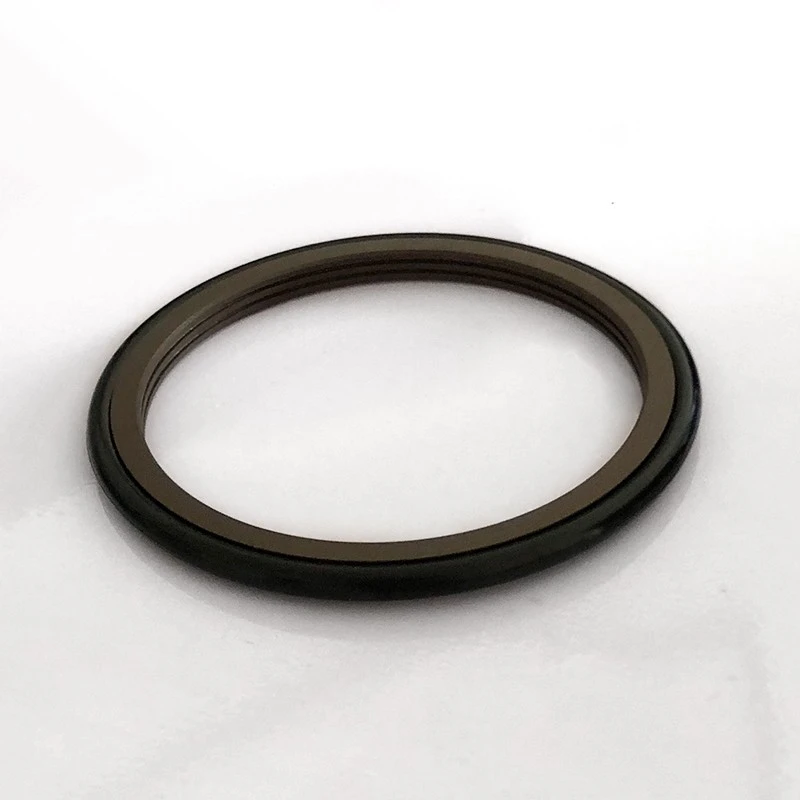

Seri RC2052 dan RC2054 dilengkapi dengan cincin segel persegi dengan alur penyimpanan oli, yang cocok untuk penyegelan dua arah putar hidrolik. Strukturnya kompak dan mendukung lingkungan tekanan air.

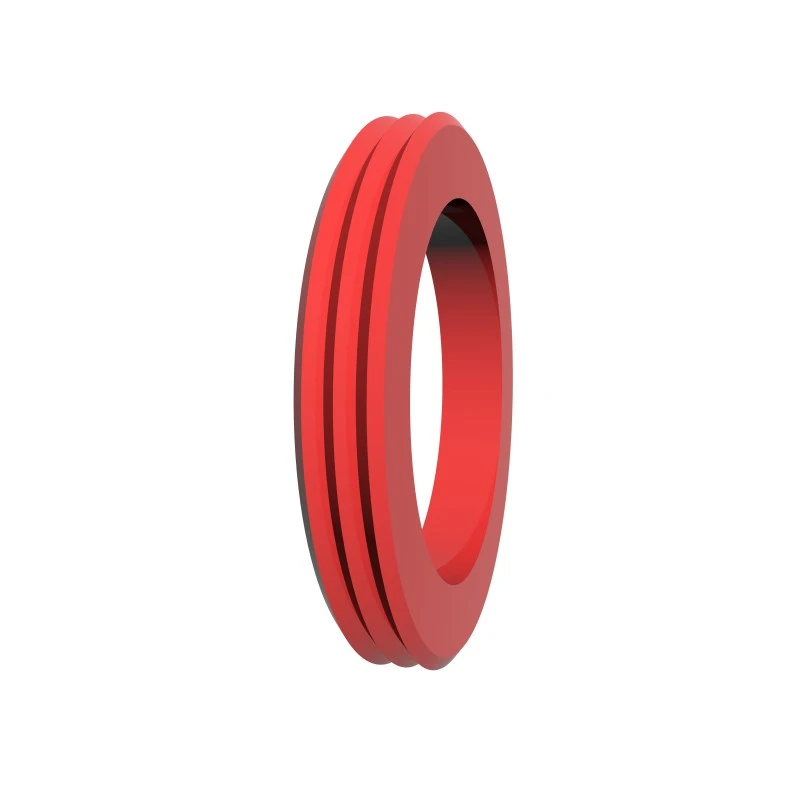

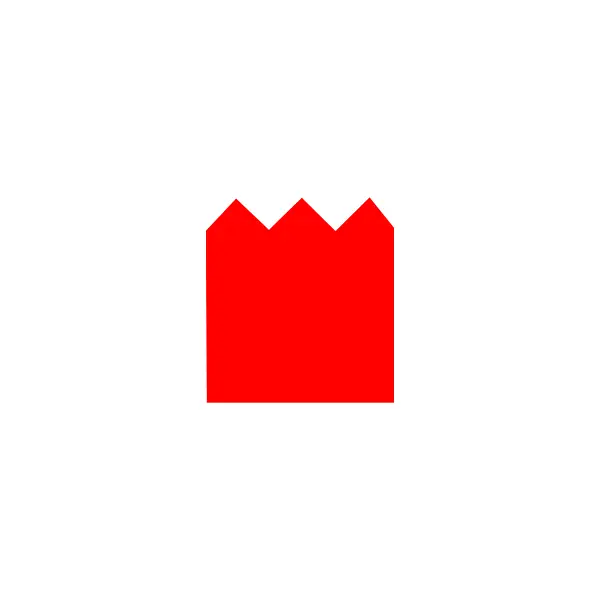

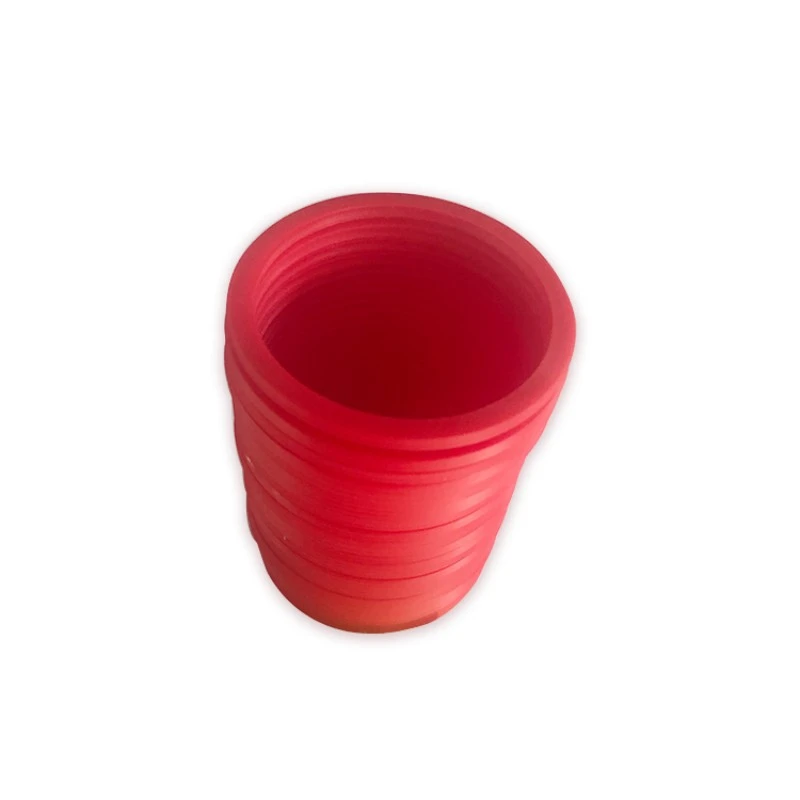

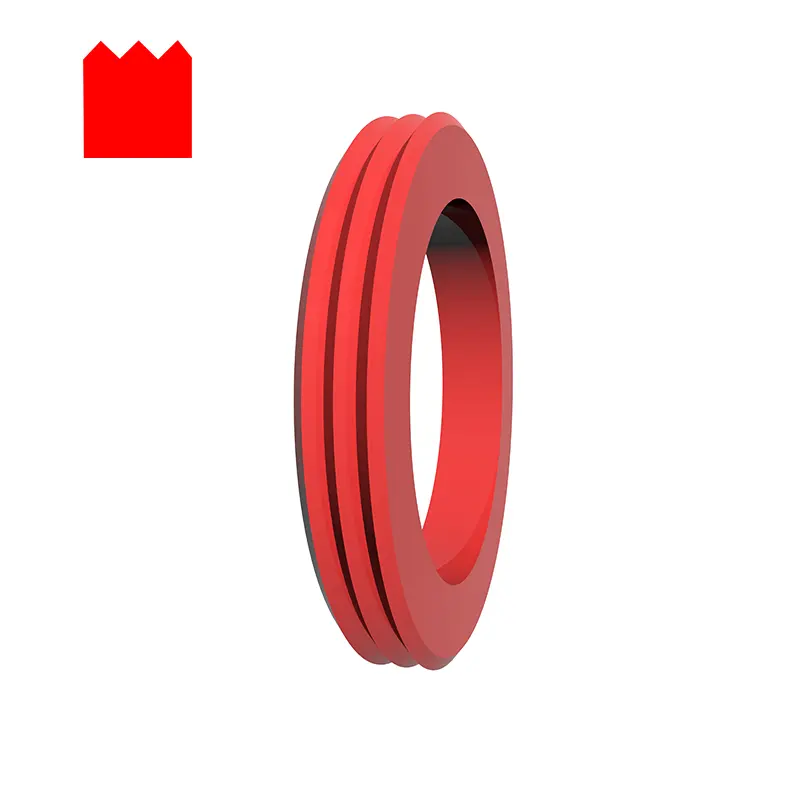

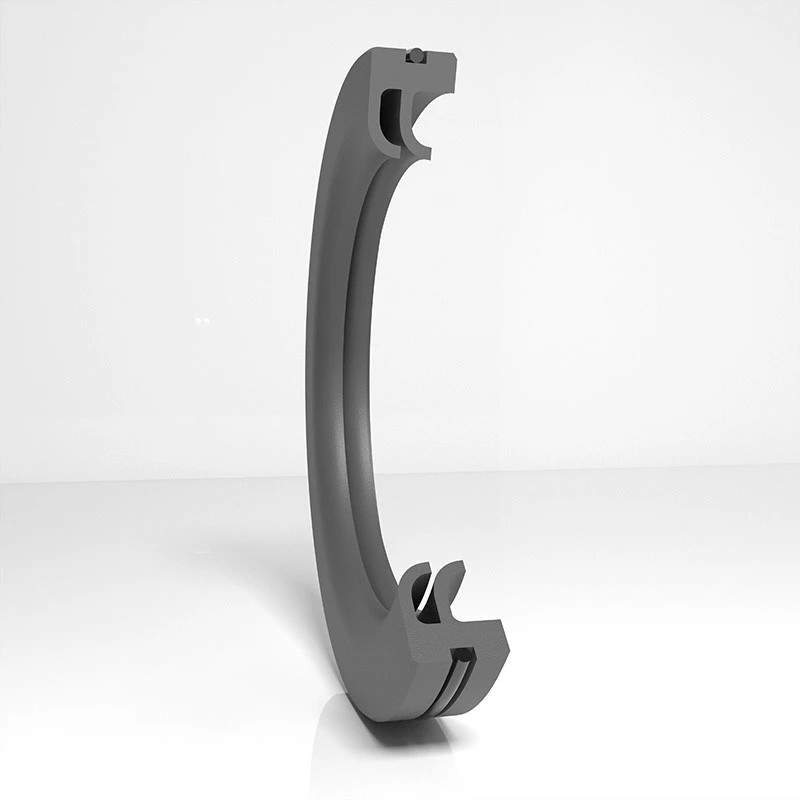

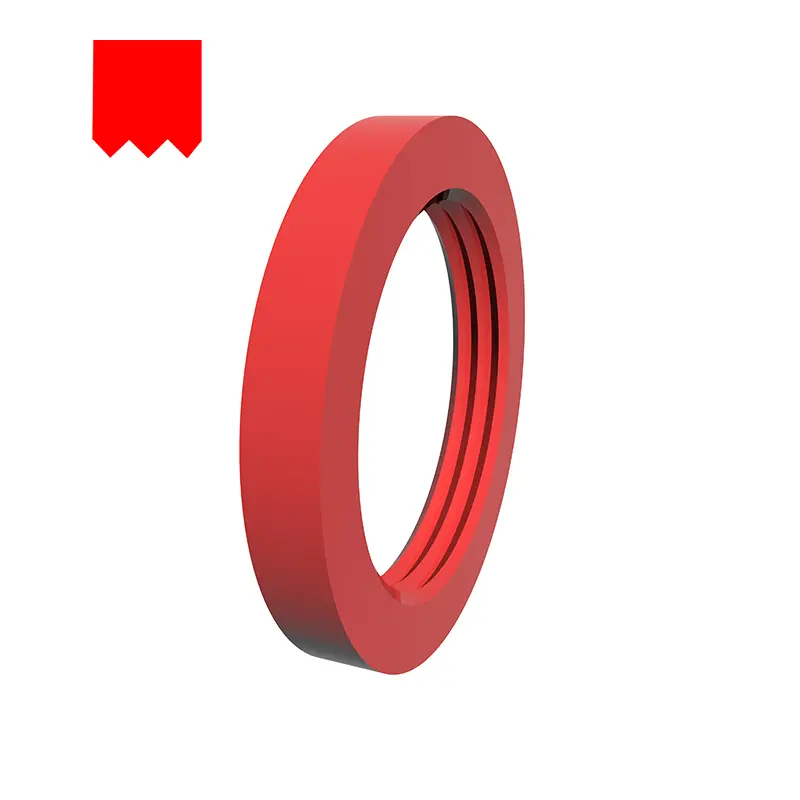

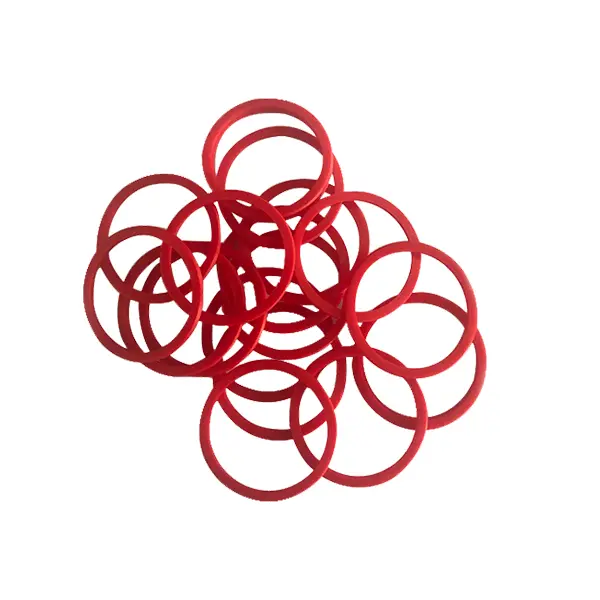

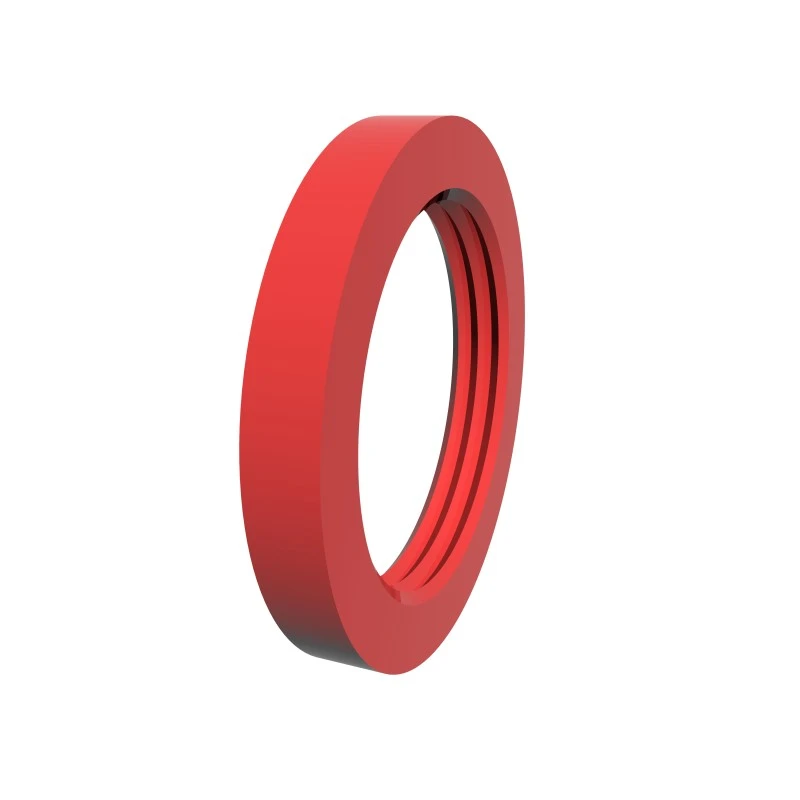

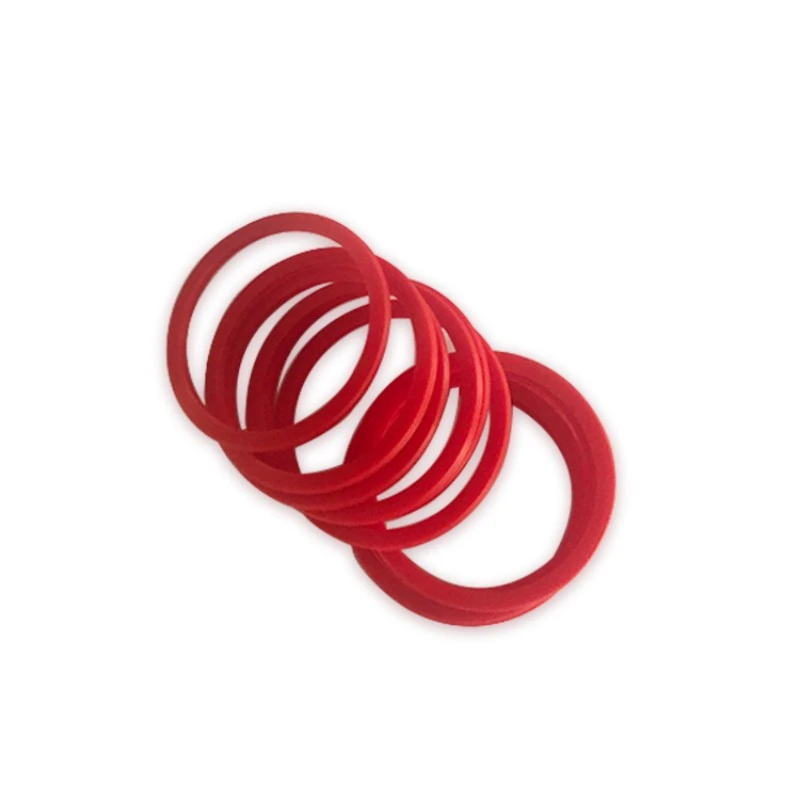

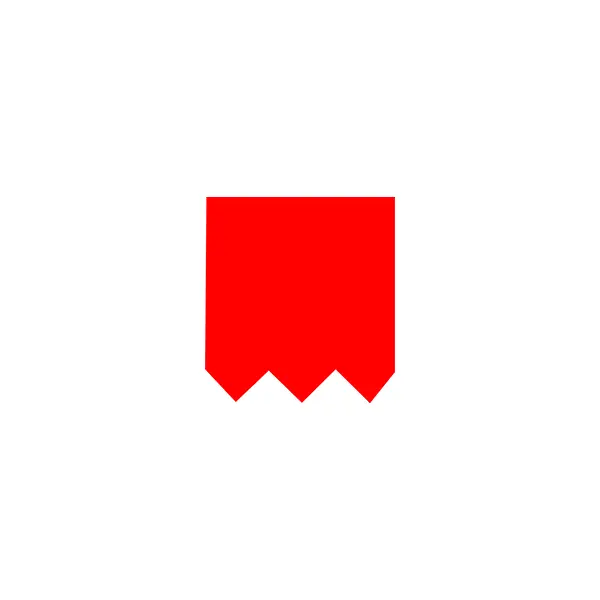

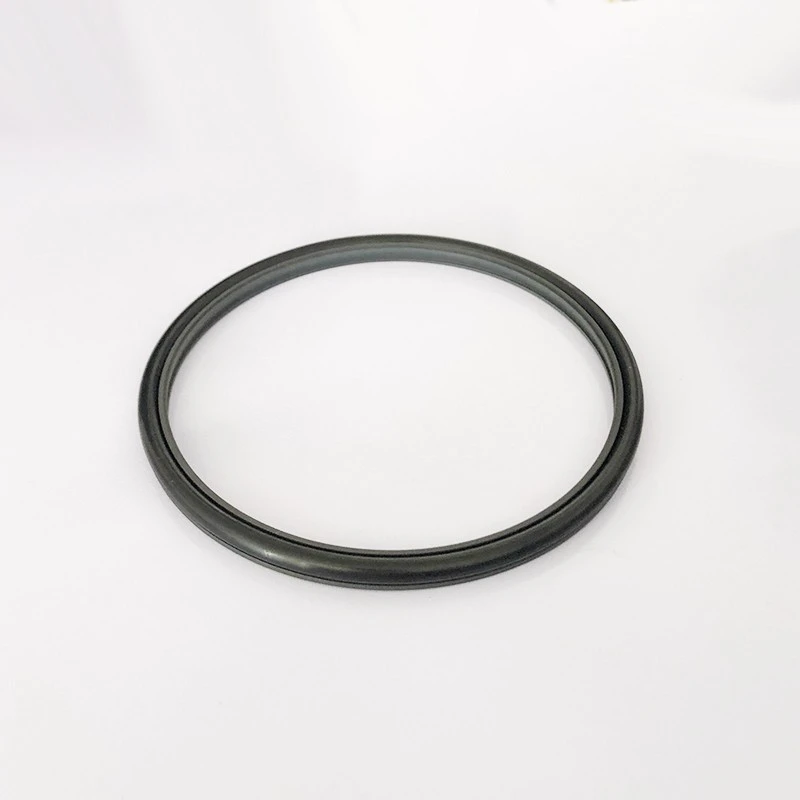

Seri RCX17 dan RCX18 terbuat dari bahan PU berkinerja tinggi, dengan desain penampang bergigi untuk pemasangan yang mudah. Mereka cocok untuk poros putar dan penyegelan lubang putar, dan desain alur dapat dipertukarkan.

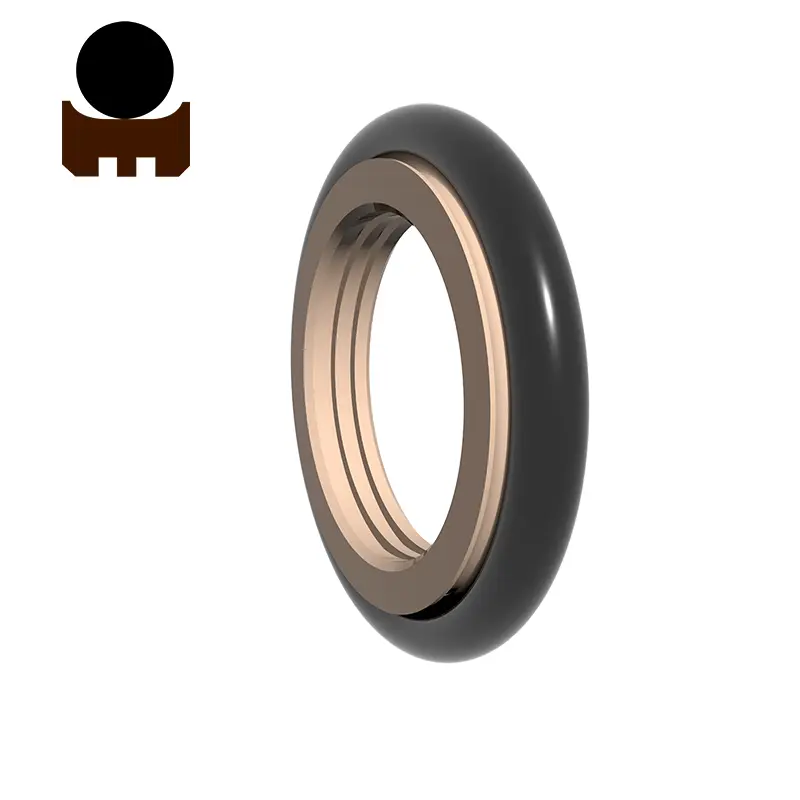

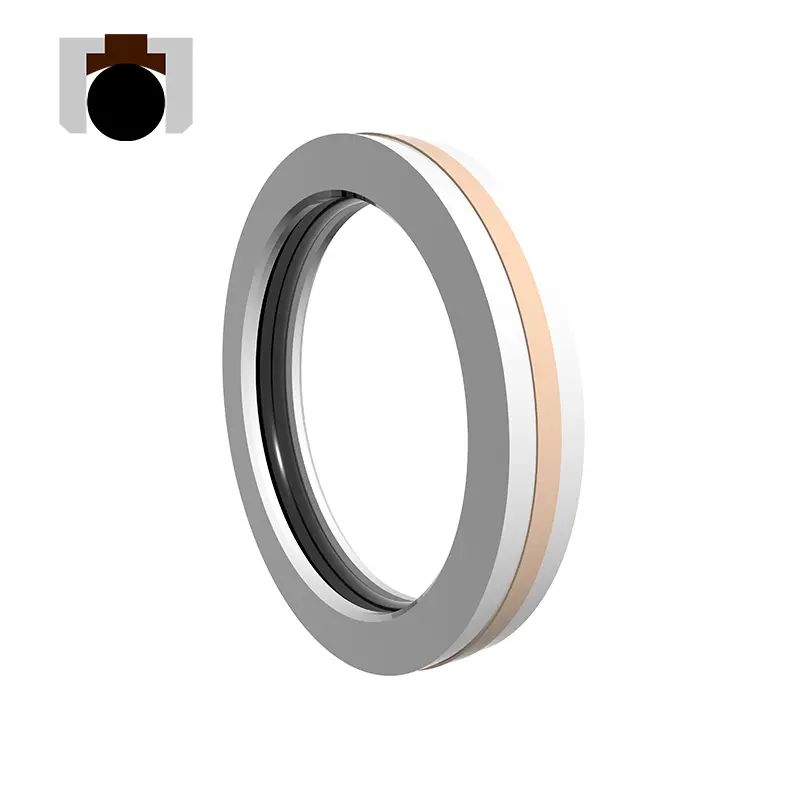

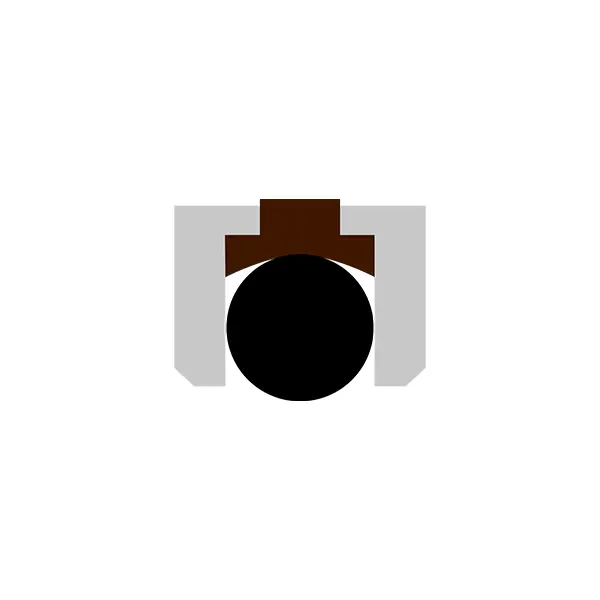

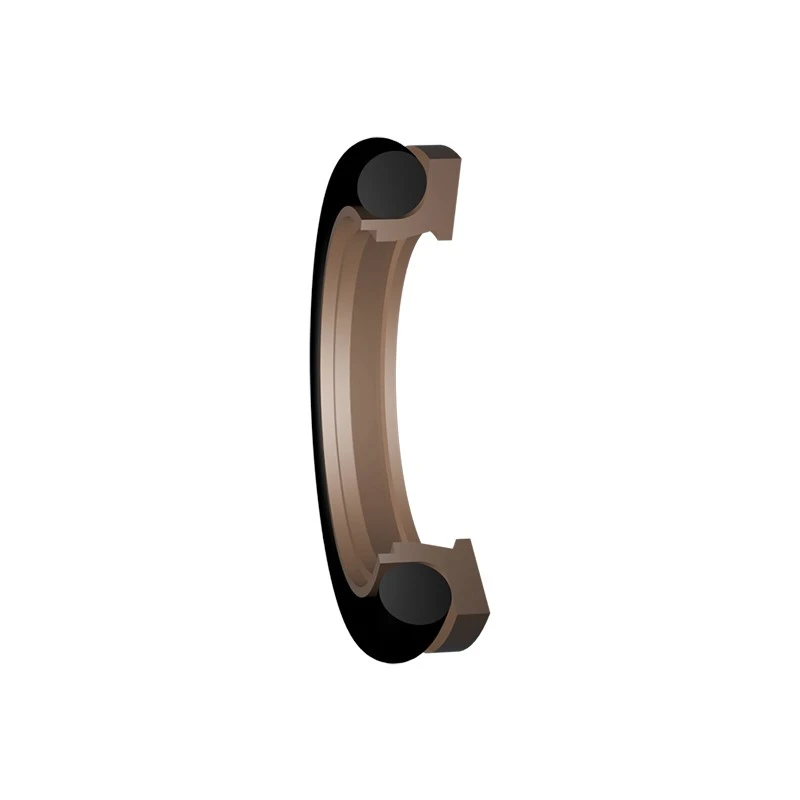

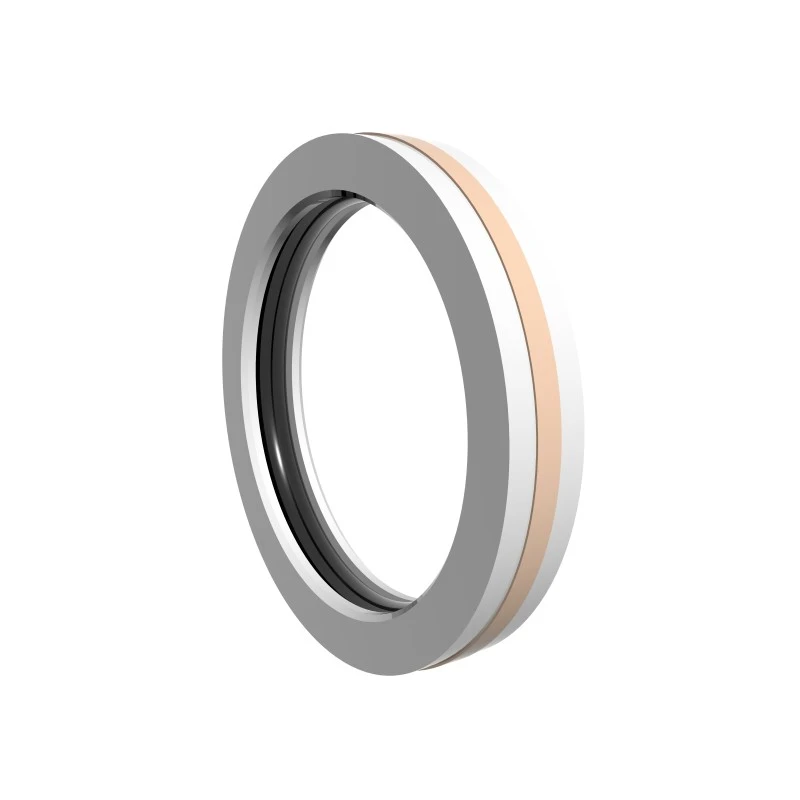

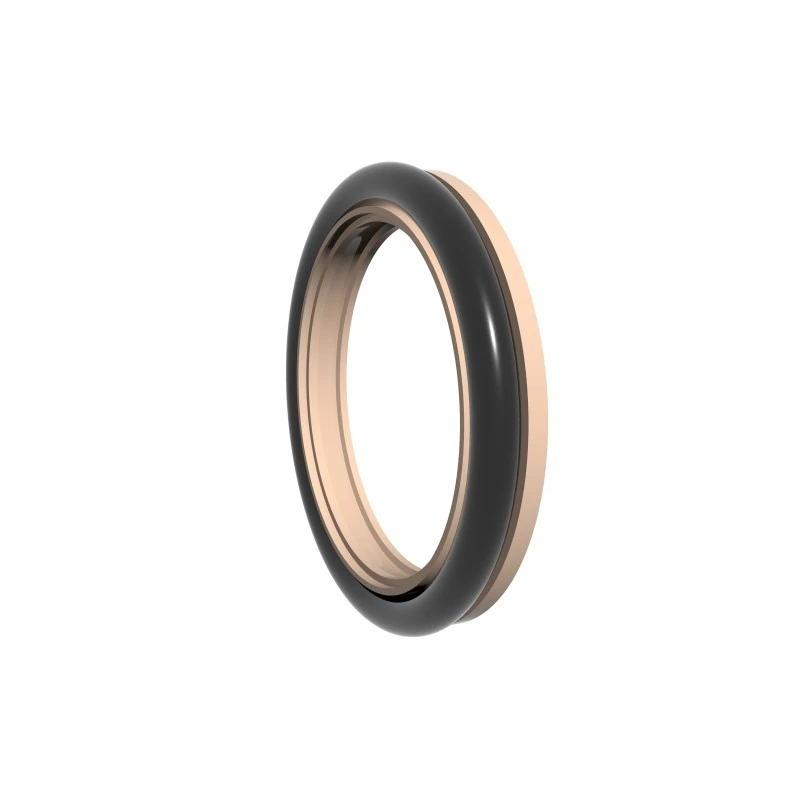

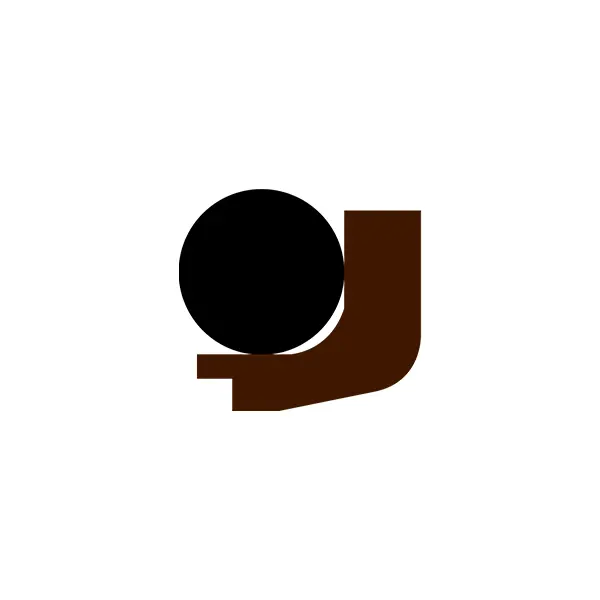

Seri RDI dan RDA terdiri dari cincin penyegelan PTFE, cincin pendukung plastik berbentuk L dan cincin-O, yang cocok untuk tekanan tinggi, berkecepatan rendah, penyegelan dua arah berputar, ketahanan bertekanan tinggi, gesekan rendah dan umur panjang.

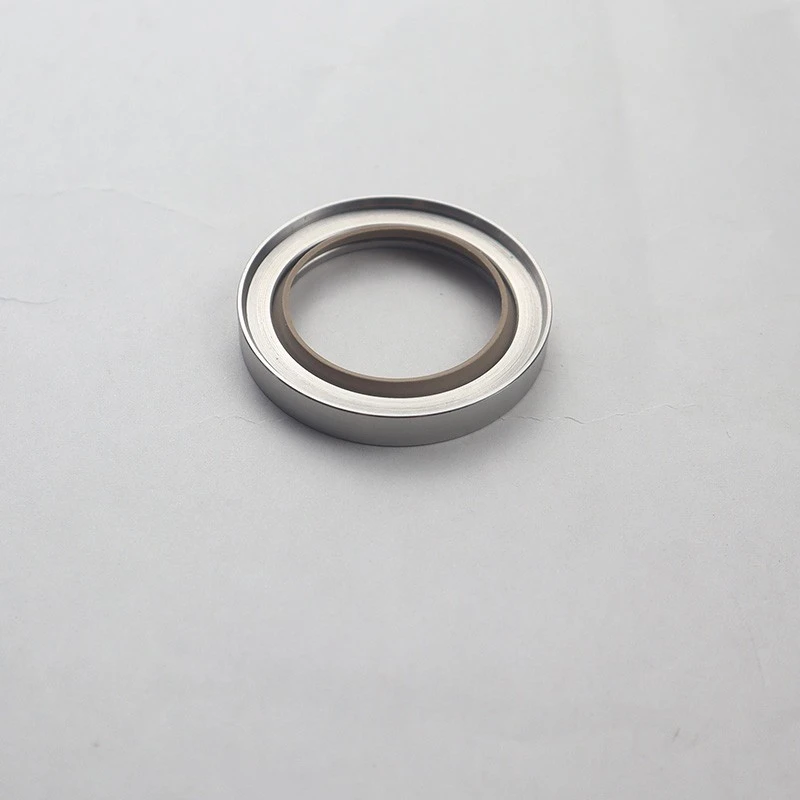

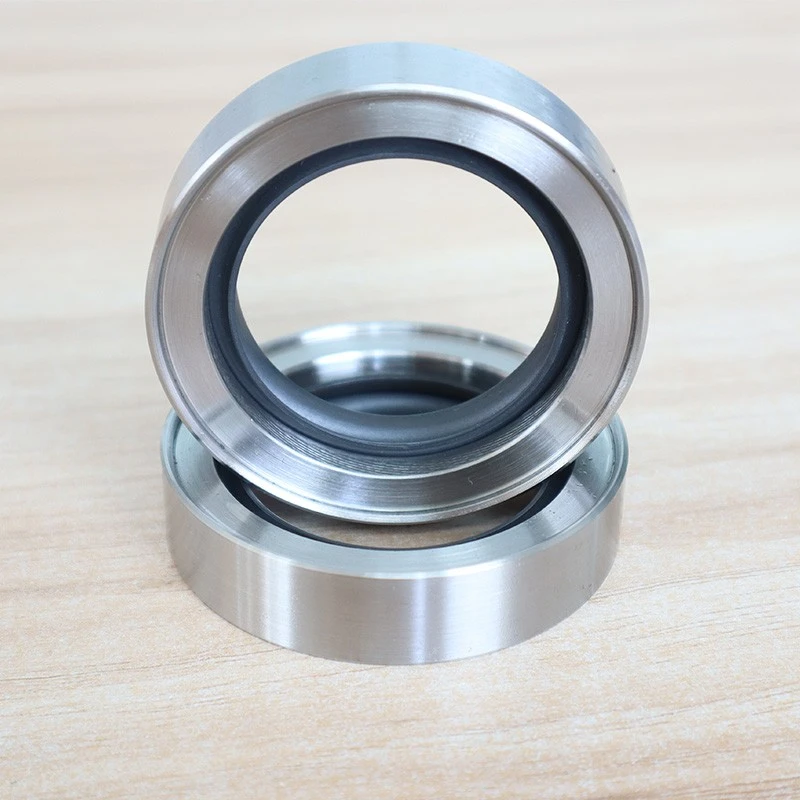

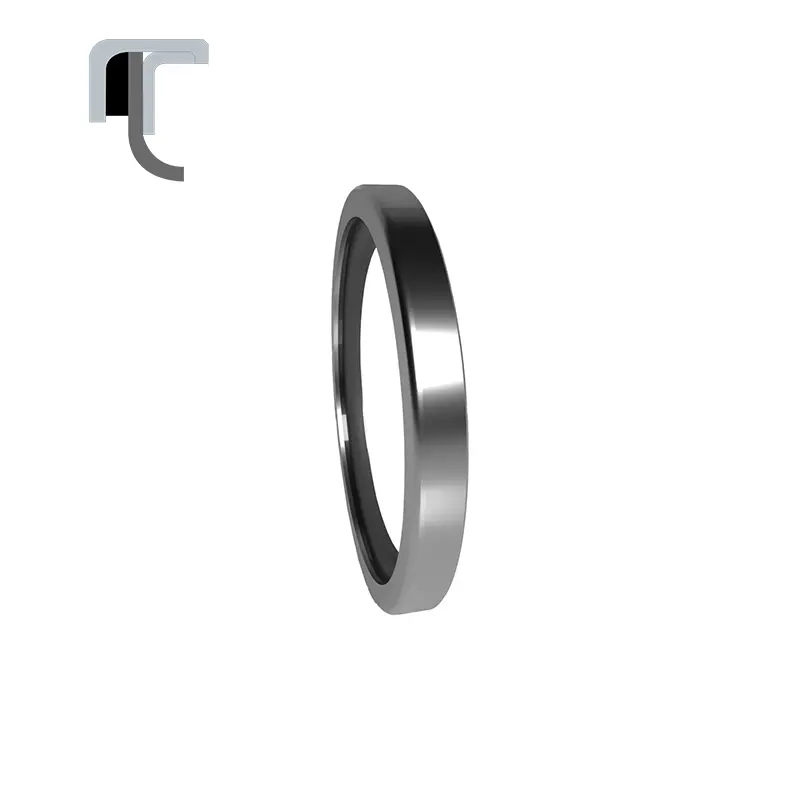

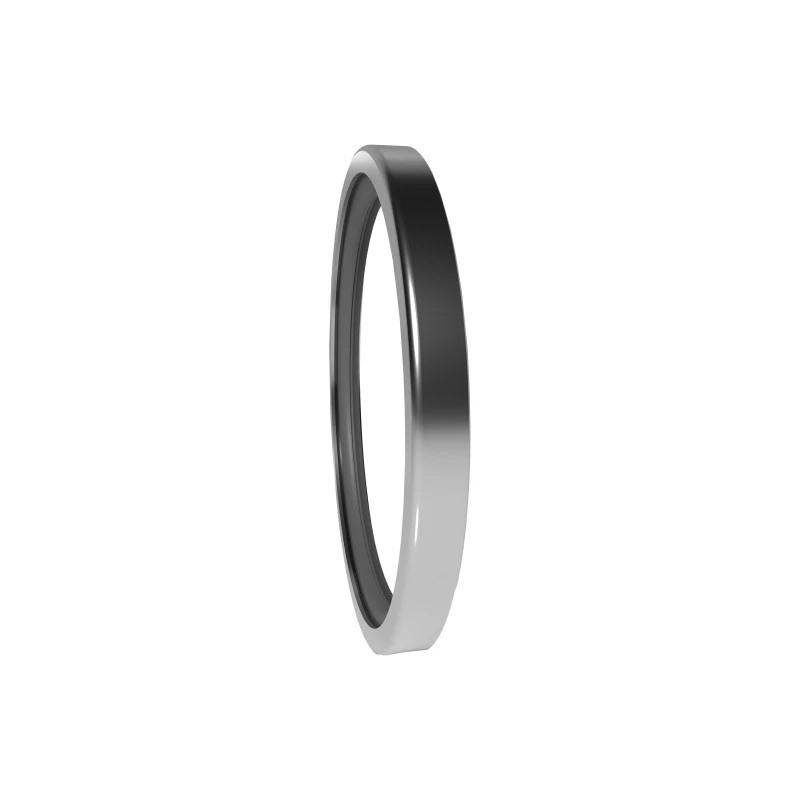

Segel oli PTFE Seri PTFE RCS berisi kerangka logam dan bibir penyegelan PTFE, yang cocok untuk kondisi kerja yang kompleks.
Segel minyak PTFE penuh seri RC2057 dirancang untuk acara -acara khusus yang tidak dapat dipenuhi oleh segel minyak tradisional.

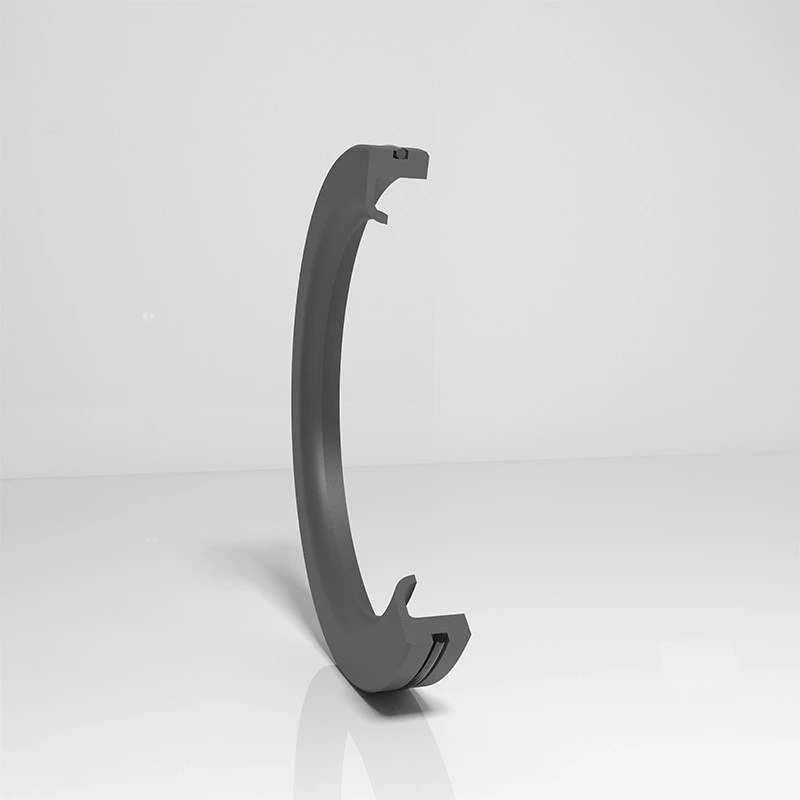

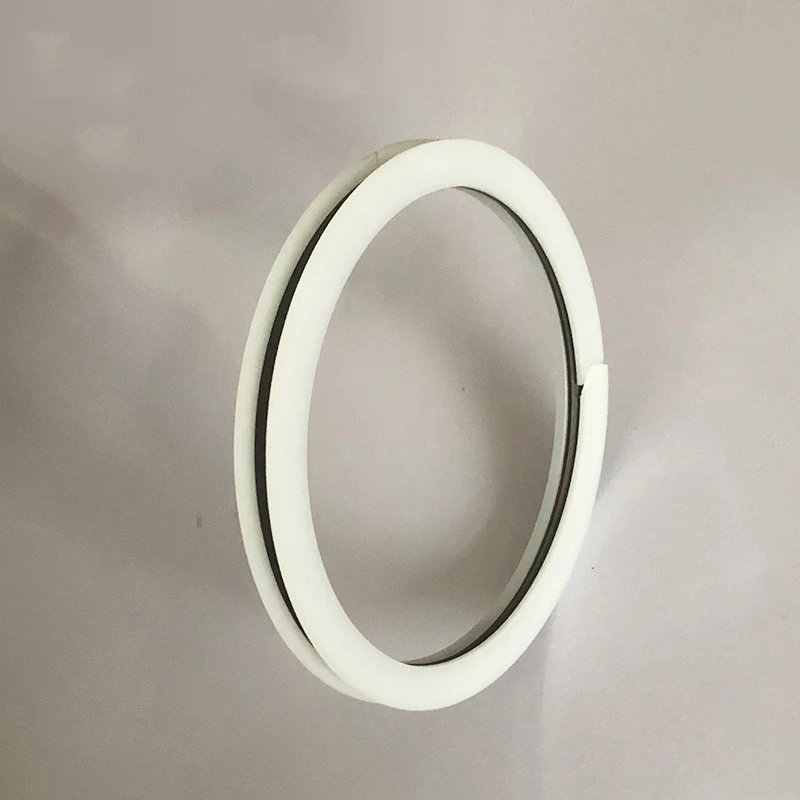

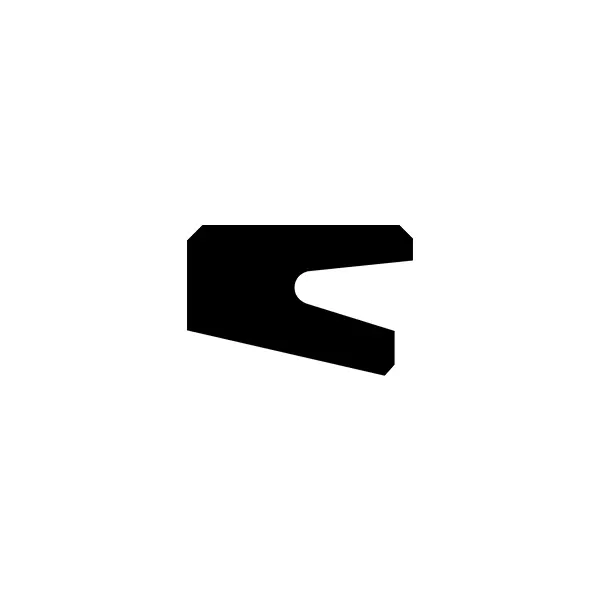

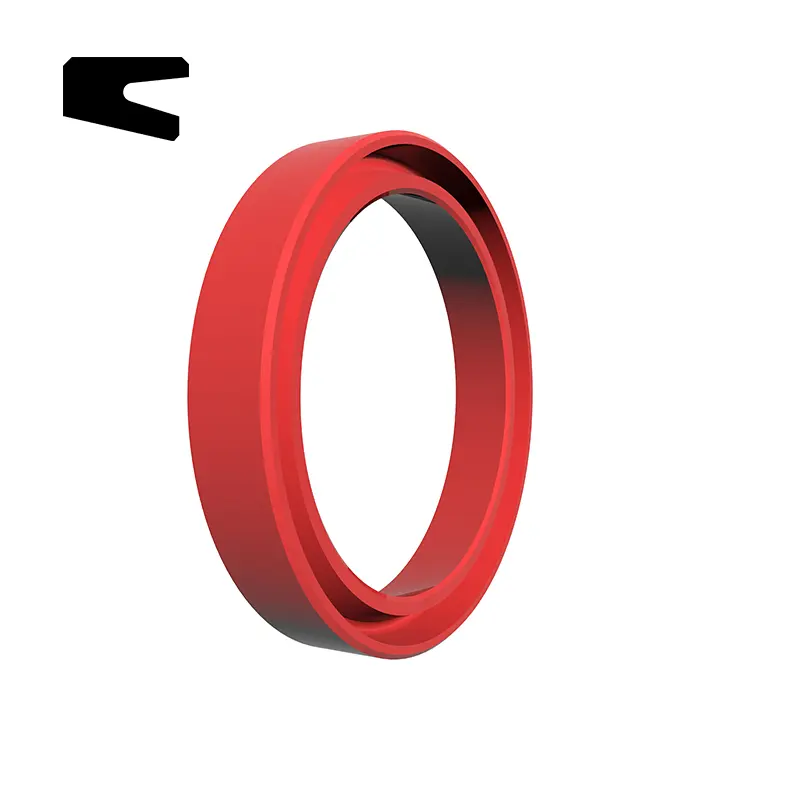

Seri RC2065 menyediakan segel tekanan satu arah untuk poros berputar, dengan struktur sederhana dan pemasangan yang mudah. Bahan dapat berupa karet nitril (NBR) atau fluororubber (FKM).
Berbagai segel Ruichen Seal memiliki karakteristik kehidupan tinggi, gesekan rendah, penyegelan yang sangat baik dan struktur yang ringkas. Mereka banyak digunakan dalam sistem hidrolik, peralatan pneumatik, peralatan tekanan air, mesin berputar tekanan tinggi dan peralatan industri, dll., Menyelesaikan Anda solusi penyegelan kinerja tinggi yang andal.
Fitur dan Aplikasi Produk:
Fitur Produk:
Umur Panjang: Bahan berkualitas tinggi dan desain struktural memperluas masa pakai.
Gesekan rendah: Bahan PTFE dan PU mengurangi resistensi berjalan dan meningkatkan efisiensi.
Segel yang baik: Desain tangki penyimpanan bibir dan oli khusus memastikan kinerja penyegelan yang sangat baik.
Struktur kompak: Desain ruang kecil, cocok untuk berbagai lingkungan instalasi.
Sangat berlaku: Cocok untuk hidrolik, pneumatik, tekanan air dan tekanan tinggi, kecepatan tinggi, kecepatan rendah dan kondisi kerja lainnya.
Area aplikasi:
Sistem hidrolik, peralatan pneumatik, peralatan tekanan air.
Mesin berputar tekanan tinggi, peralatan beban berat berkecepatan rendah.
Peralatan industri, mesin teknik, mobil dan kedirgantaraan dan bidang lainnya.
Pilihan materi:
1. Bahan cincin-O yang cocok dapat dipilih: R01 Nitrile Rubber (NBR), R02 Fluororubber (FKM), dll.
2. Bahan cincin penyegelan: Bahan standar PTFE4, Bahan opsional lainnya PTFE1, PTFE2, PTFE3, PTFE5.
Bahan RCX18: HPU.

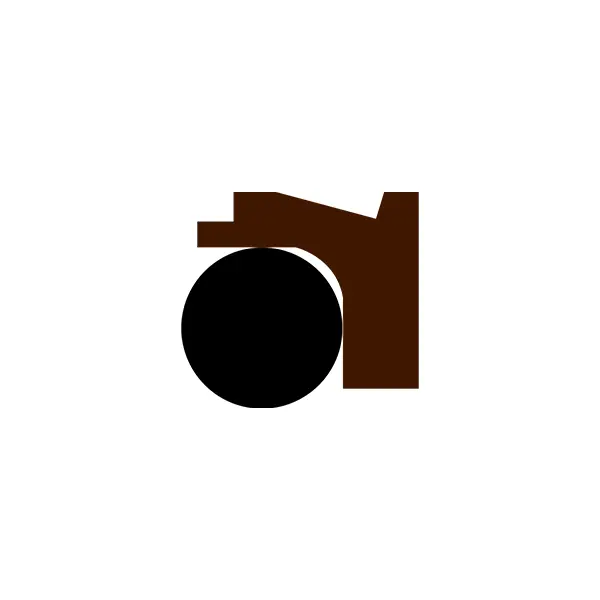

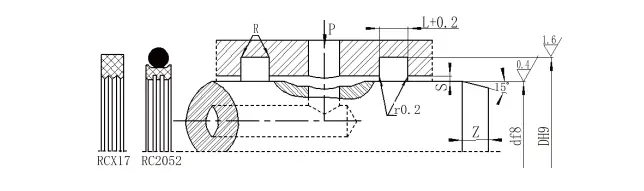

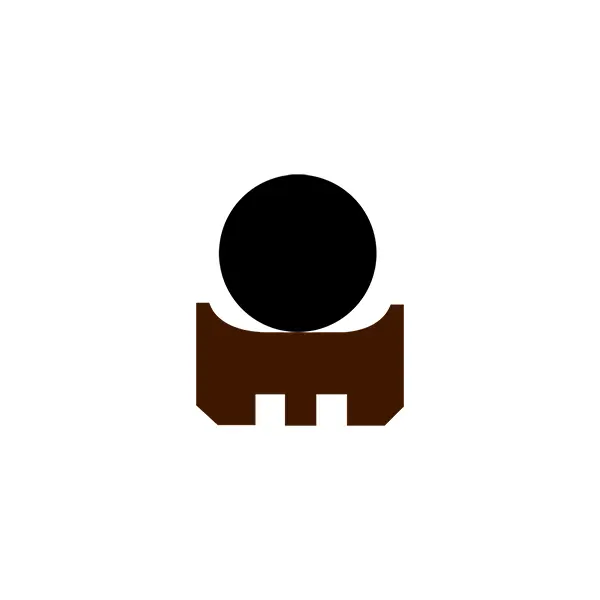

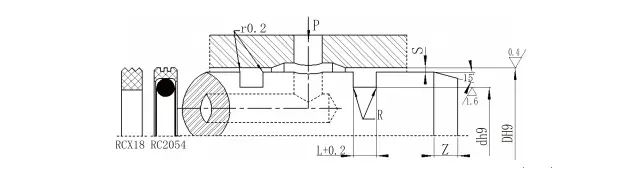

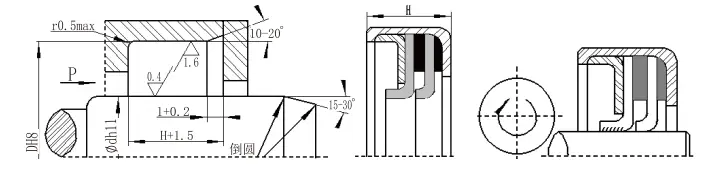

Diagram Struktural
Model Pesanan RC2052-80X91X4.2-PTFE3-RO1 Model-DXDXL Model Pesanan Material RCX17-80X91X4.2-HPU Model-DXDXL Kode-material
Model Pesanan RC2054-80X69X4.2-PTFE3-RO1 Model-D*D*L-material Code Order Model RCX18-80X69X4.2-HPU Model-D*D*L-material kode

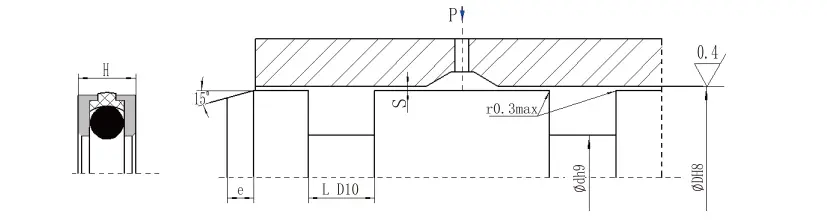

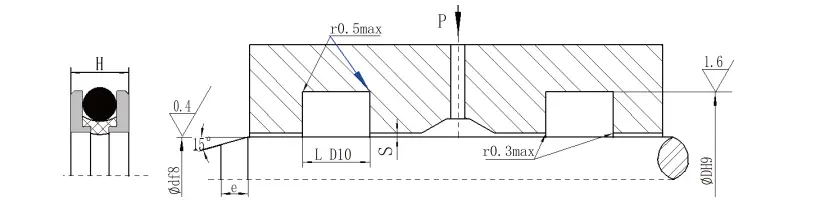

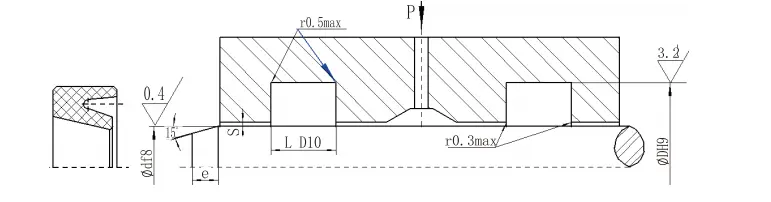

Dimensi Instalasi RDI
| df8 | Dh9 | L D10 | H | Kesenjangan s | |
| 0-10mpa | 10-36MPA | ||||
| 50-79 | d+10 | 5 | 4.5 | 0.4-0.3 | 0.3-0.25 |
| 80-109 | D+13.8 | 7.5 | 7 | 0.45-0.35 | 0.35-0.3 |
| 110-299 | D+20 | 10 | 9.5 | 0.55-0.45 | 0.45-0.35 |
| 300-600 | D+24 | 13 | 12.5 | 0.6-0.55 | 0.55-0.45 |
| > 600 | Silakan berkonsultasi dengan perusahaan kami | ||||
Panjang talang
| Rentang Diameter Batang | Panjang talang e≥ |
| 50-56 | 6 |
| 57-100 | 7 |
| 101-290 | 10 |
| 291-600 | 15 |
RDA Dimensi instalasi
| Dh8 | Dh9 | L D10 | H | Kesenjangan s | |
| 0-10mpa | 10-36MPA | ||||
| 50-124 | D-16 | 8 | 7.5 | 0.45-0.35 | 0.35-0.3 |
| 125-199 | D-20 | 10 | 9.5 | 0.55-0.45 | 0.45-0.35 |
| 200-600 | D-26 | 13 | 12.5 | 0.6-0.55 | 0.55-0.45 |
Panjang talang
| Rentang Diameter Batang | Panjang talang e≥ |
| 50-95 | 7 |
| 96-190 | 10 |
| 191-300 | 12 |
| 301-600 | 15 |

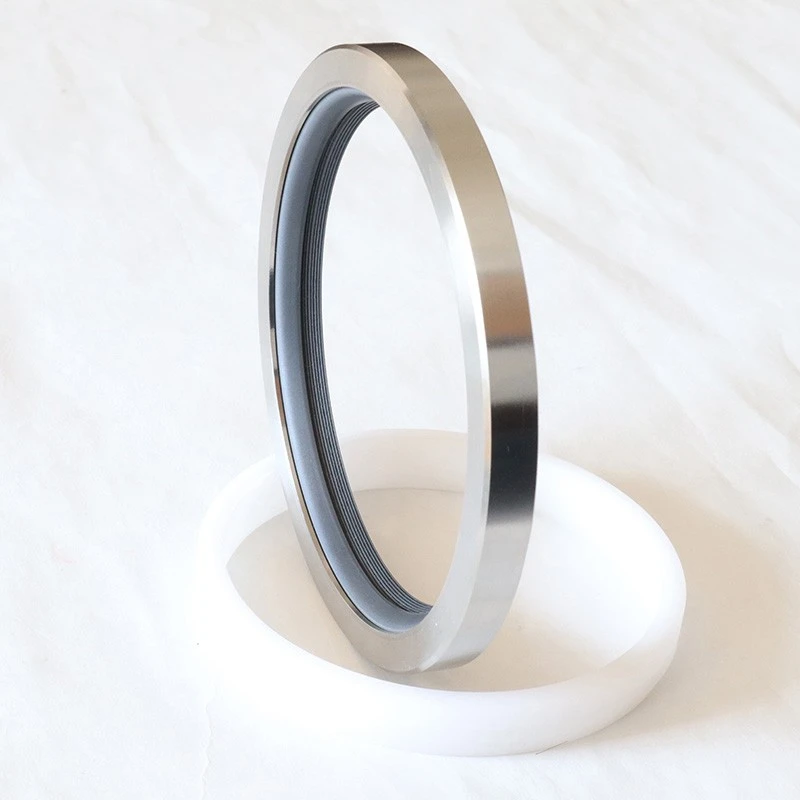

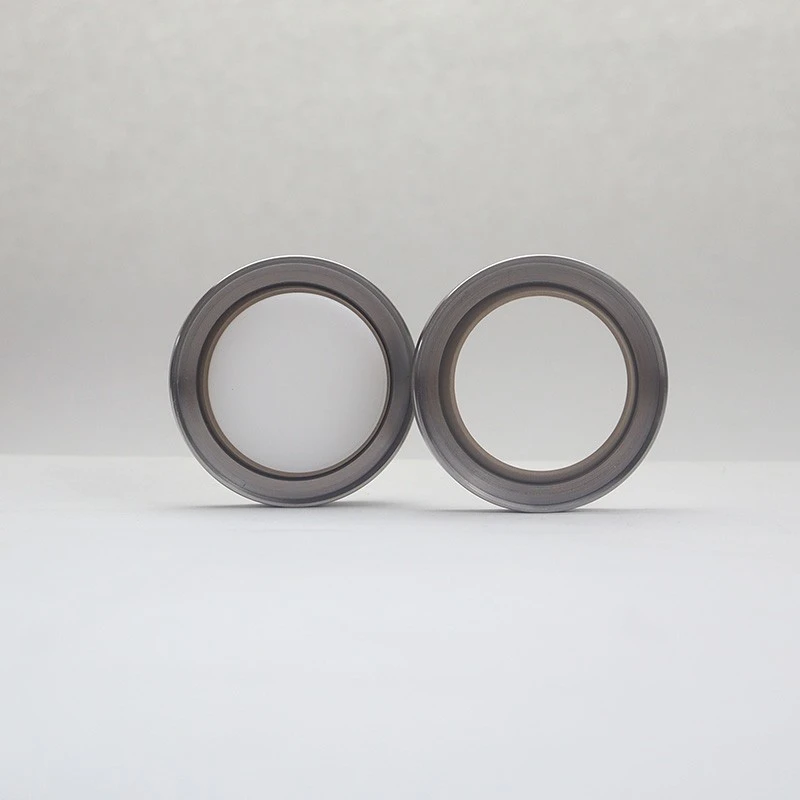

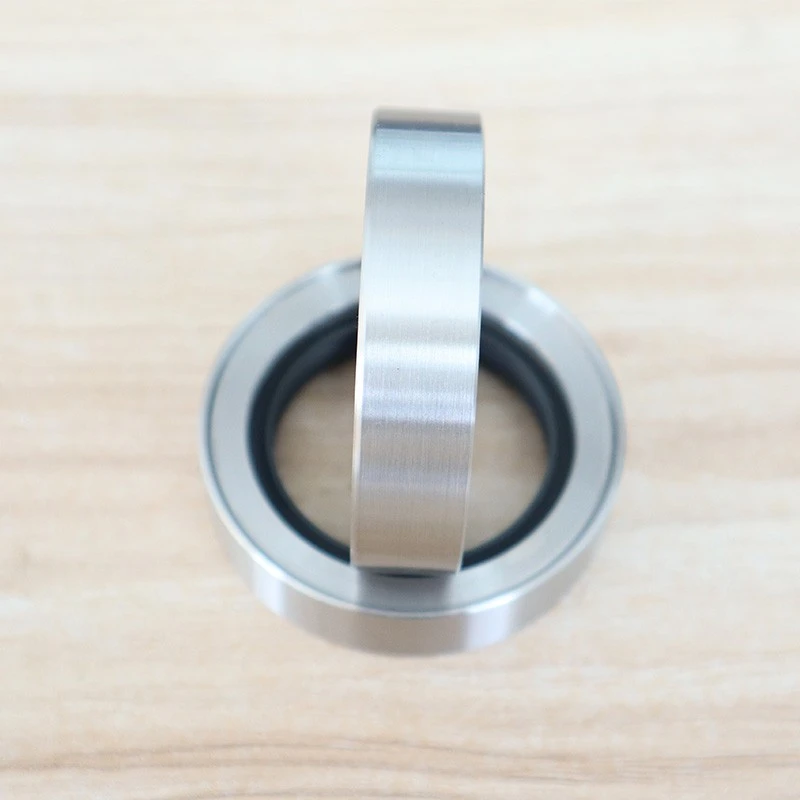

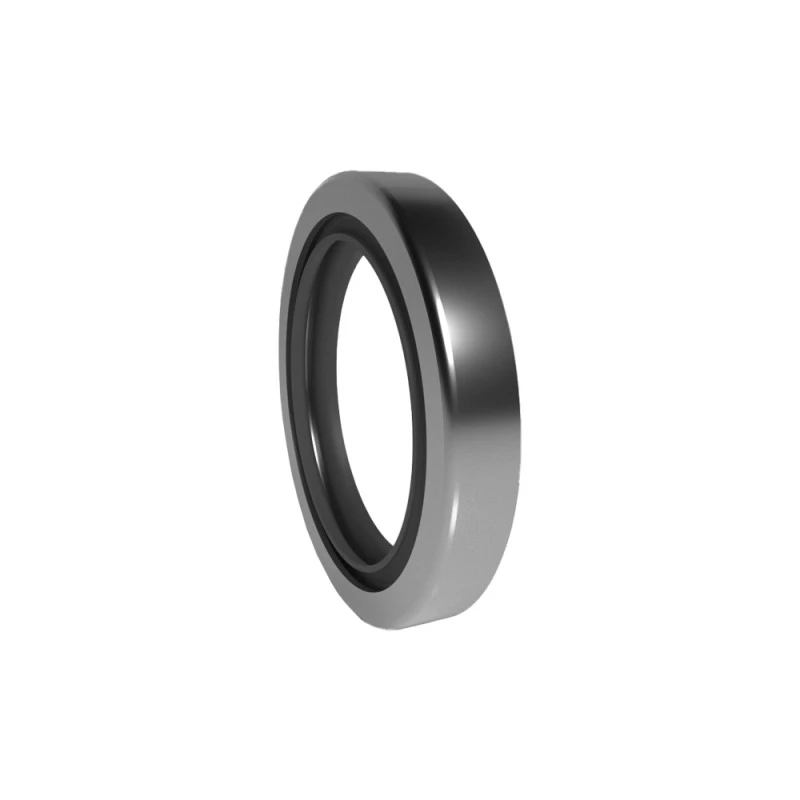

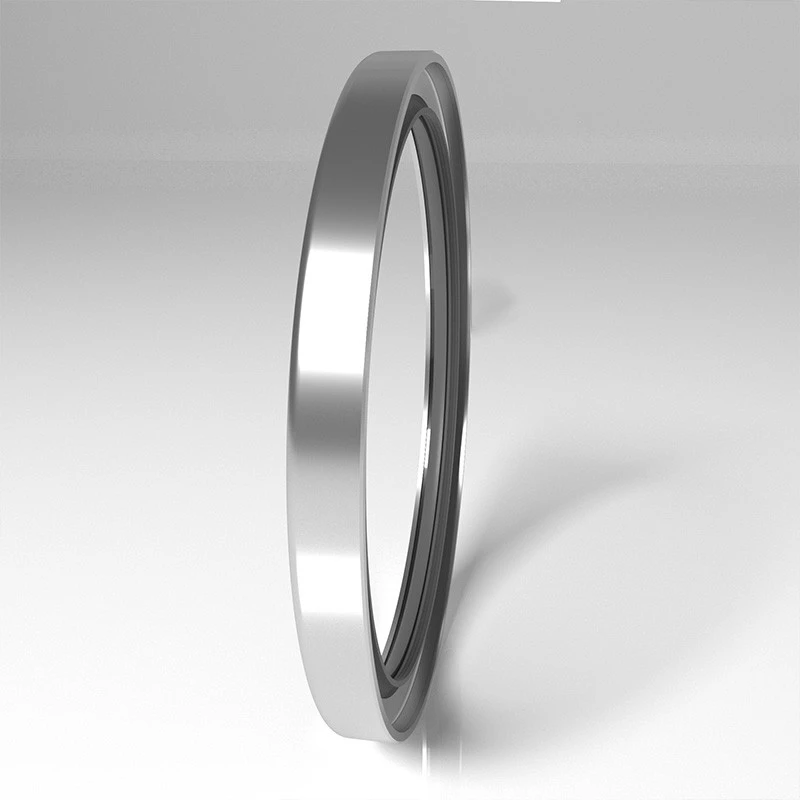

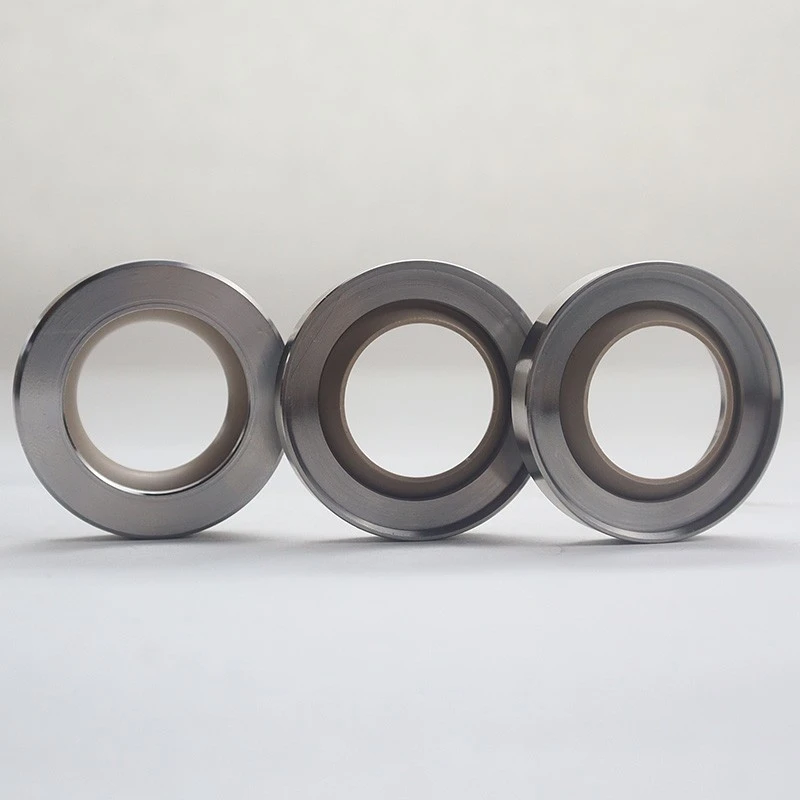

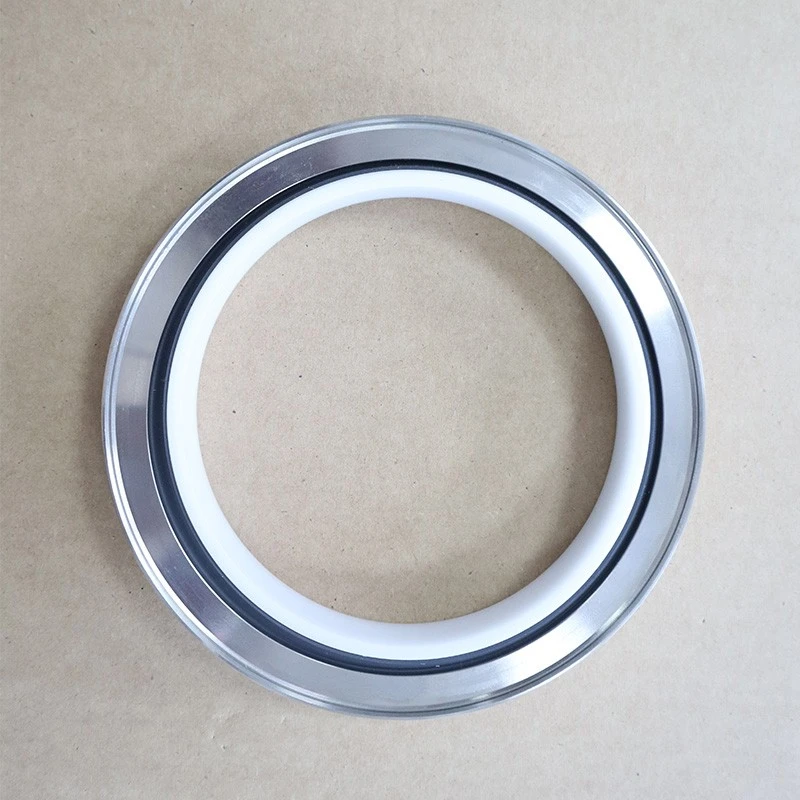

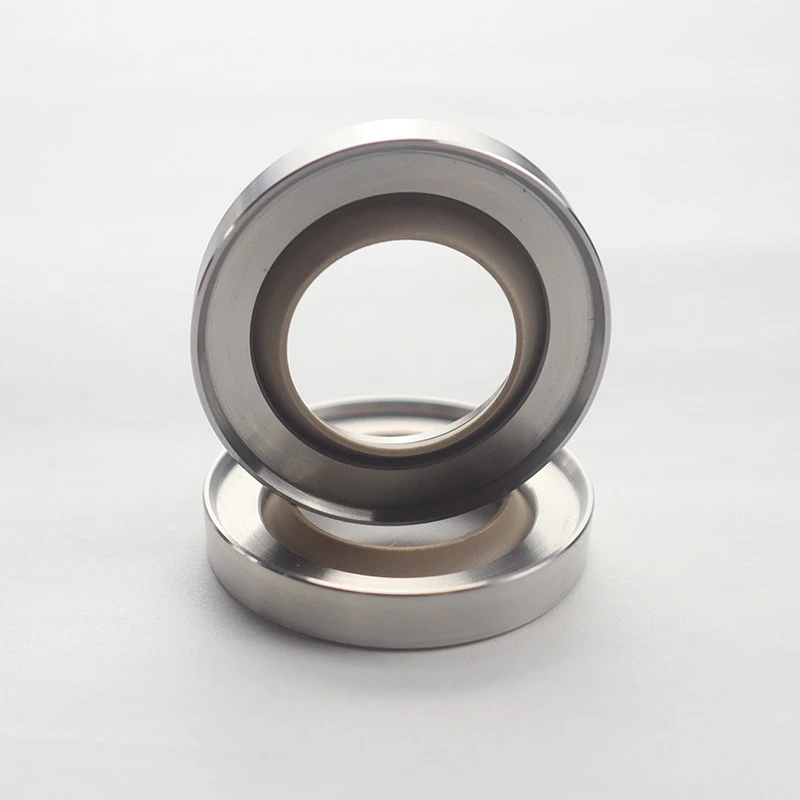

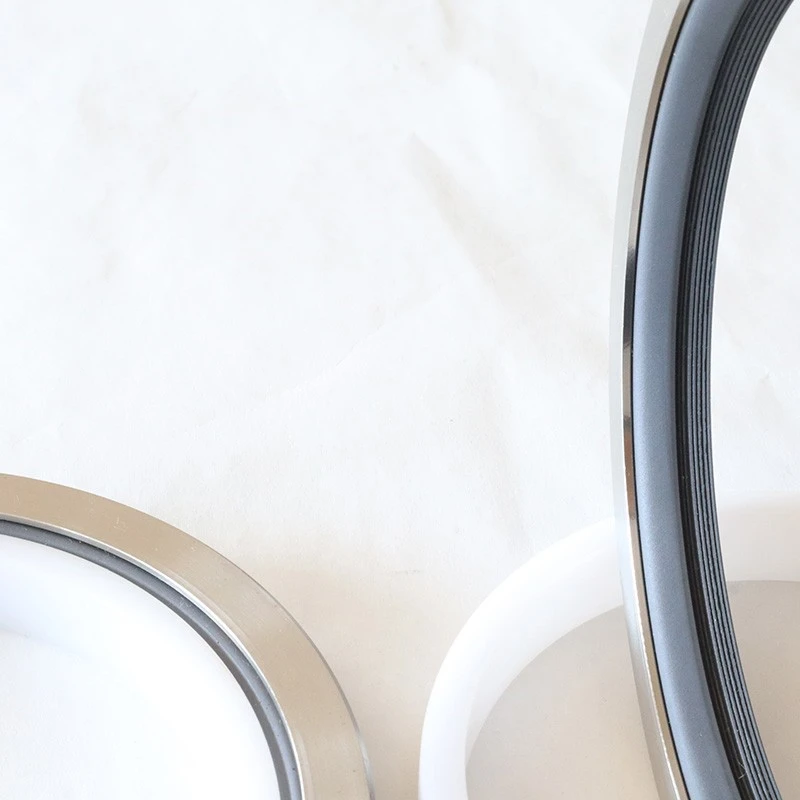

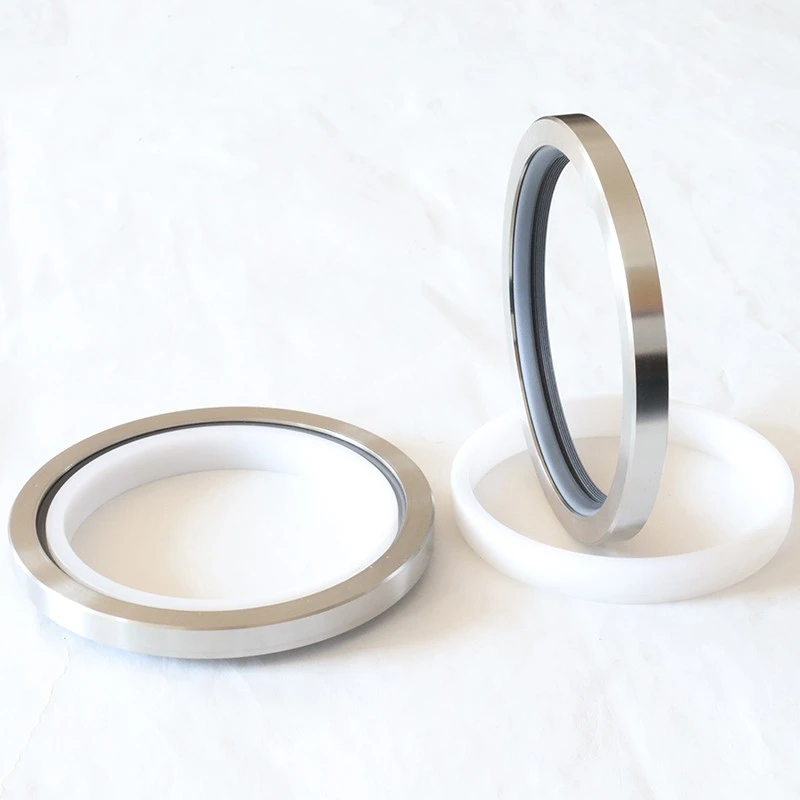

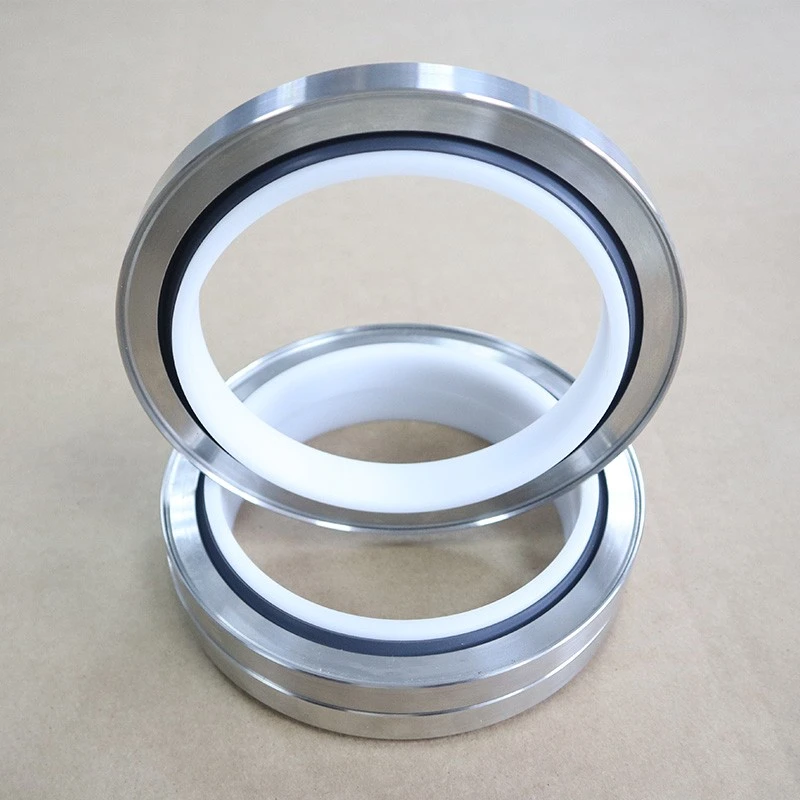

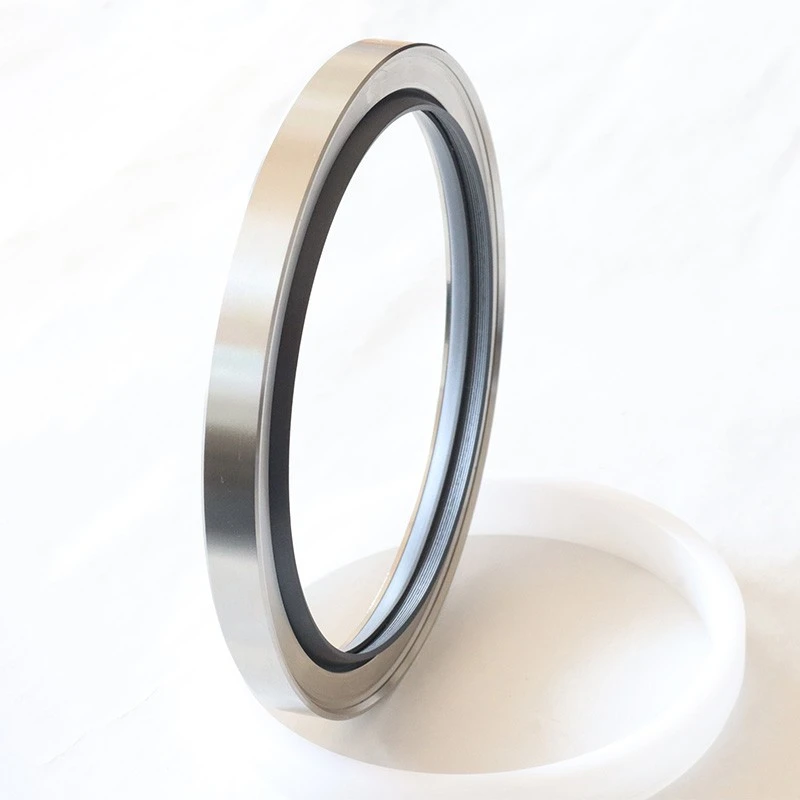

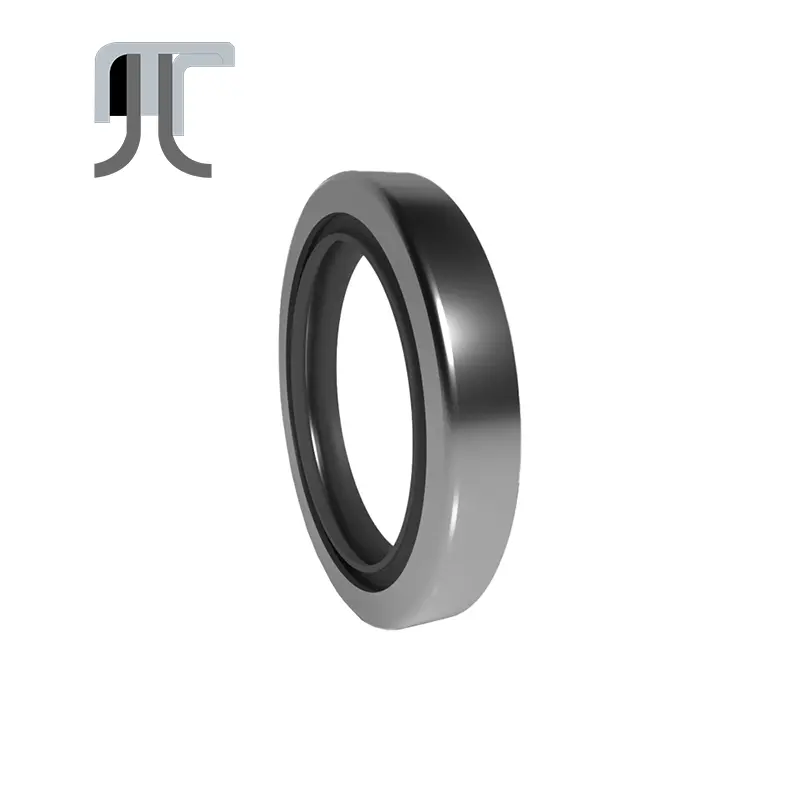

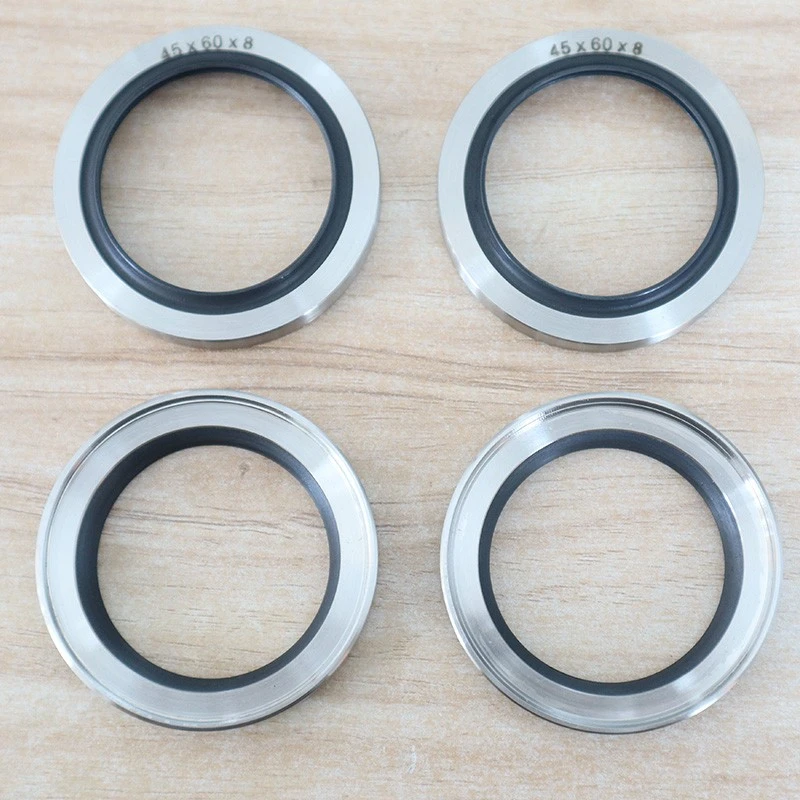

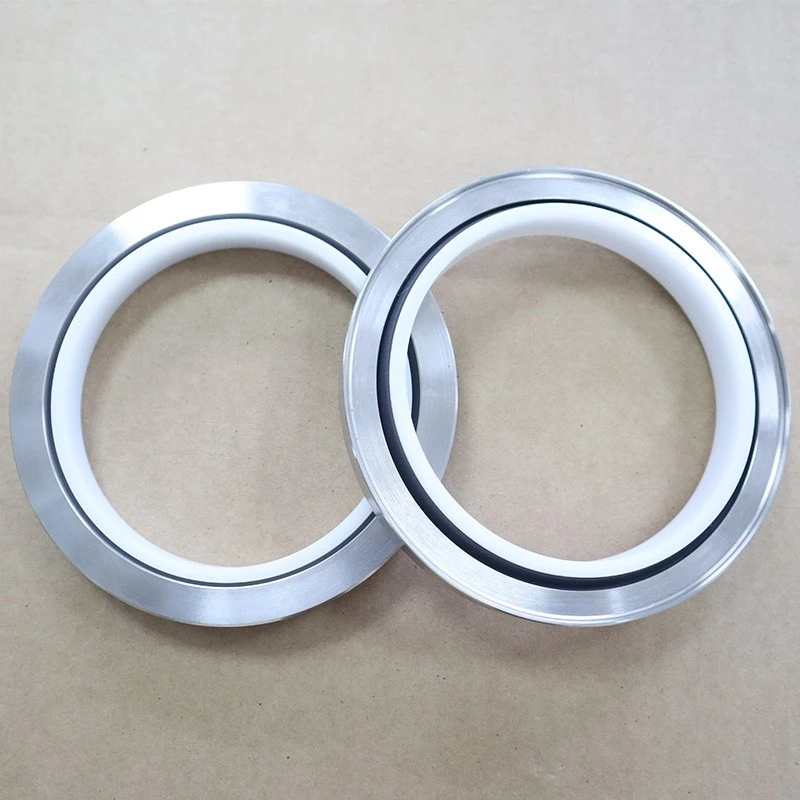

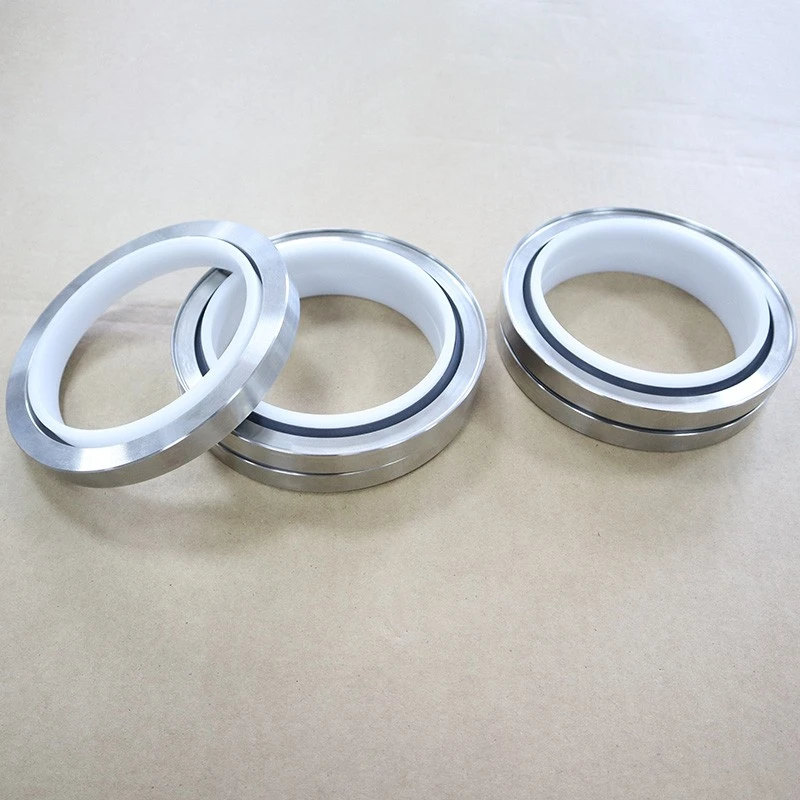

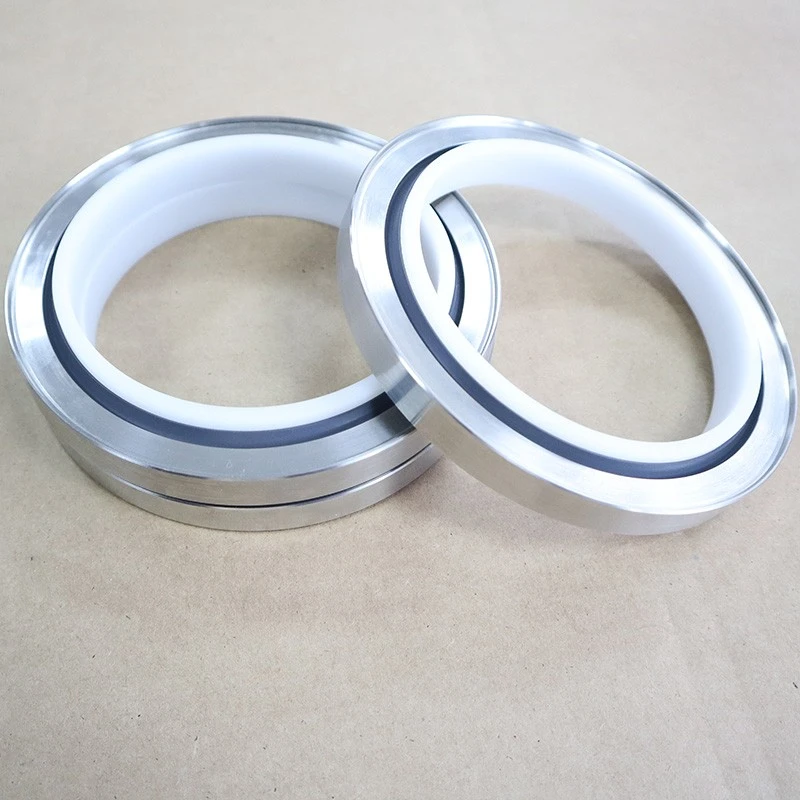

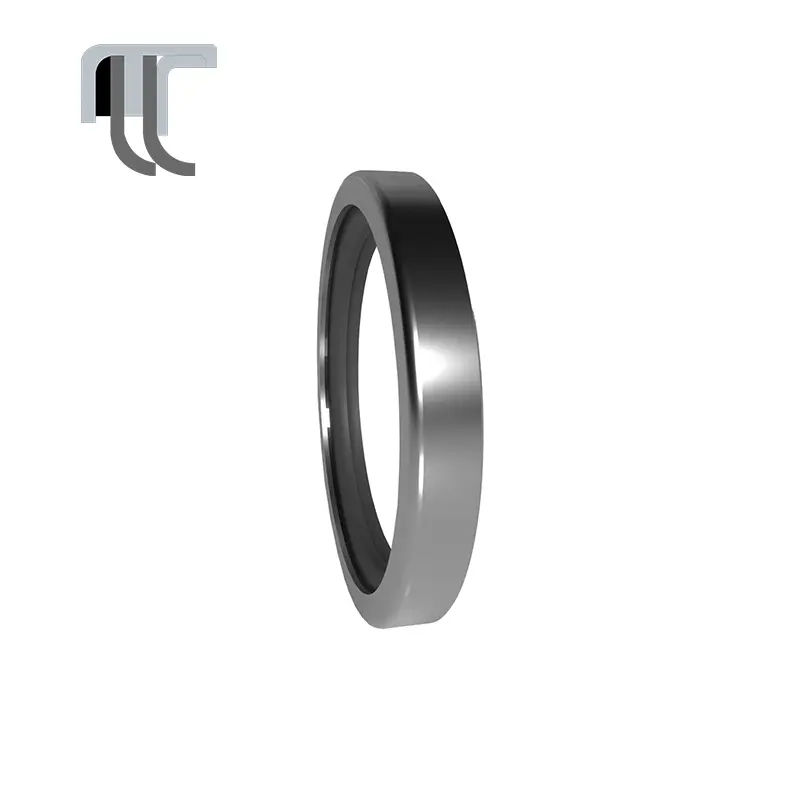

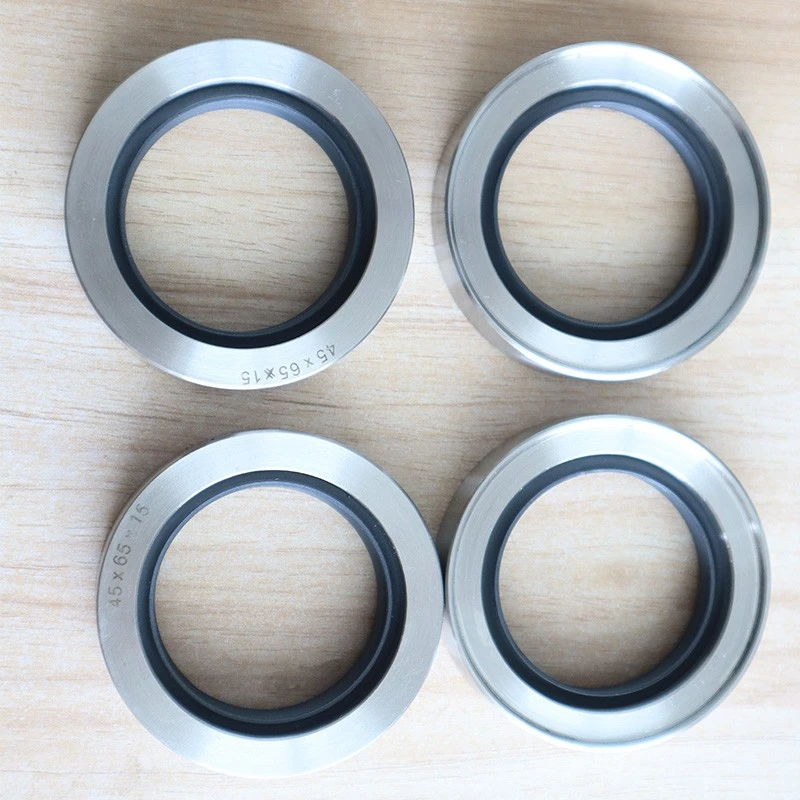

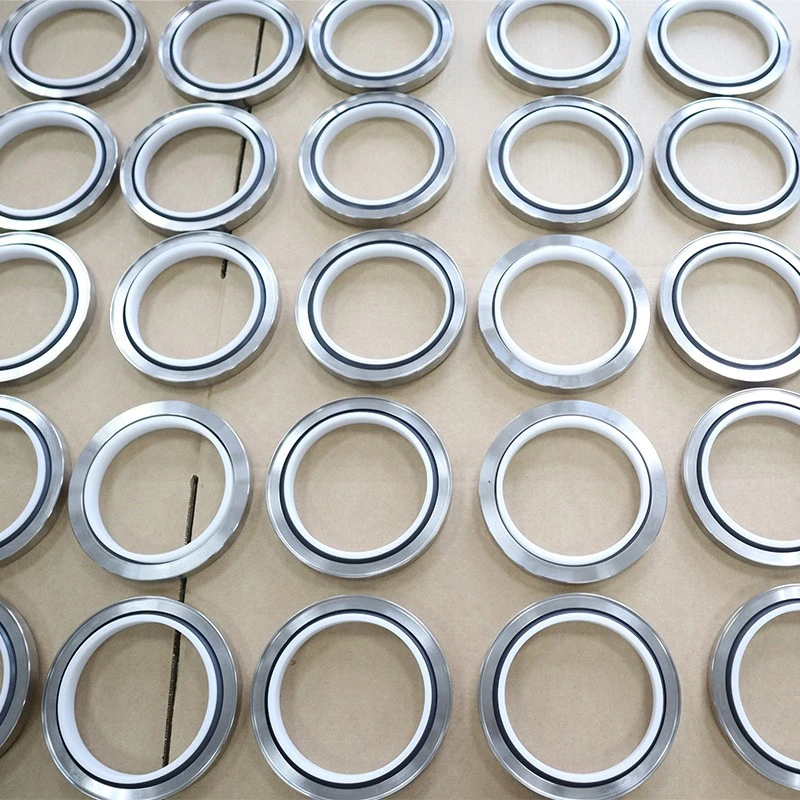

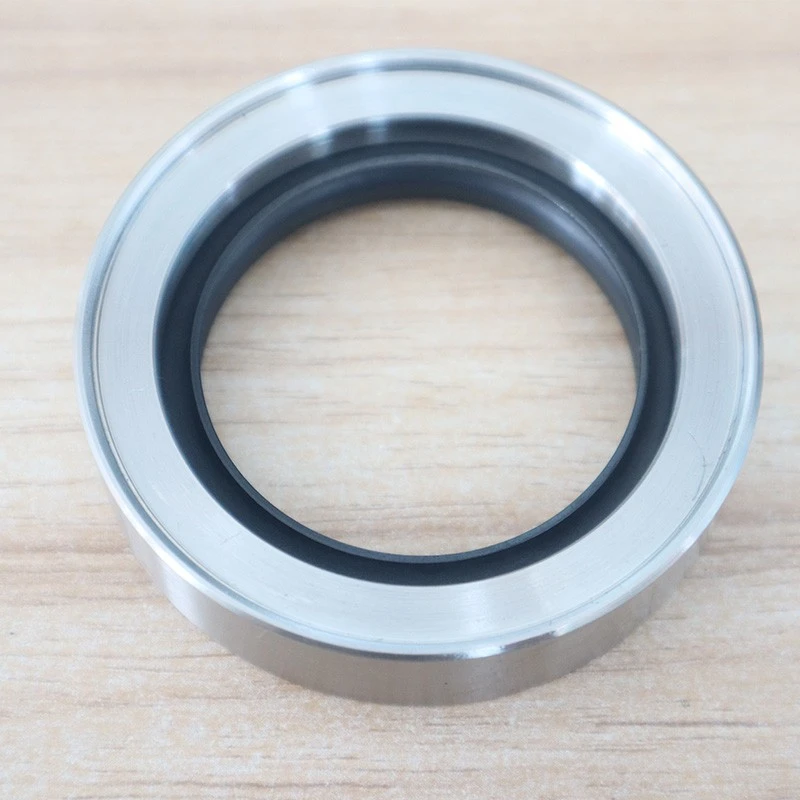

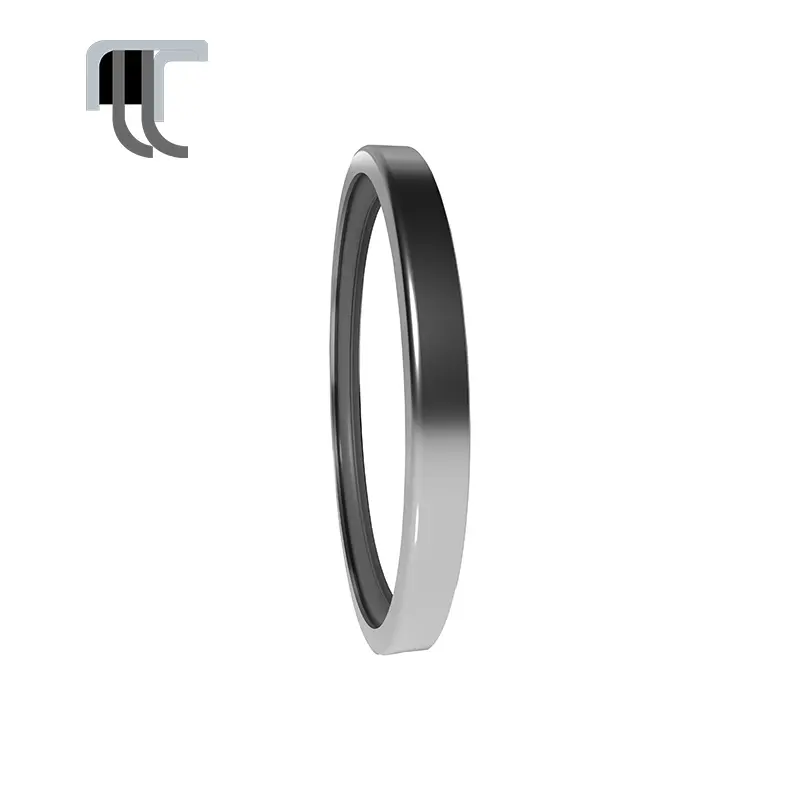

RCS Tipe PT Fe Power Oil Seal (Segel Minyak PTFE)

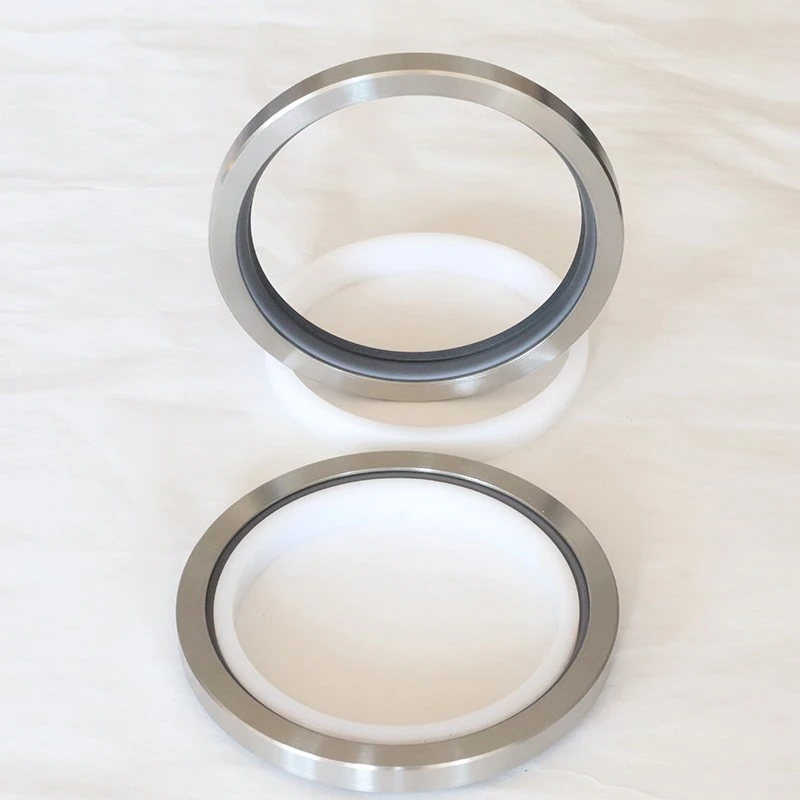

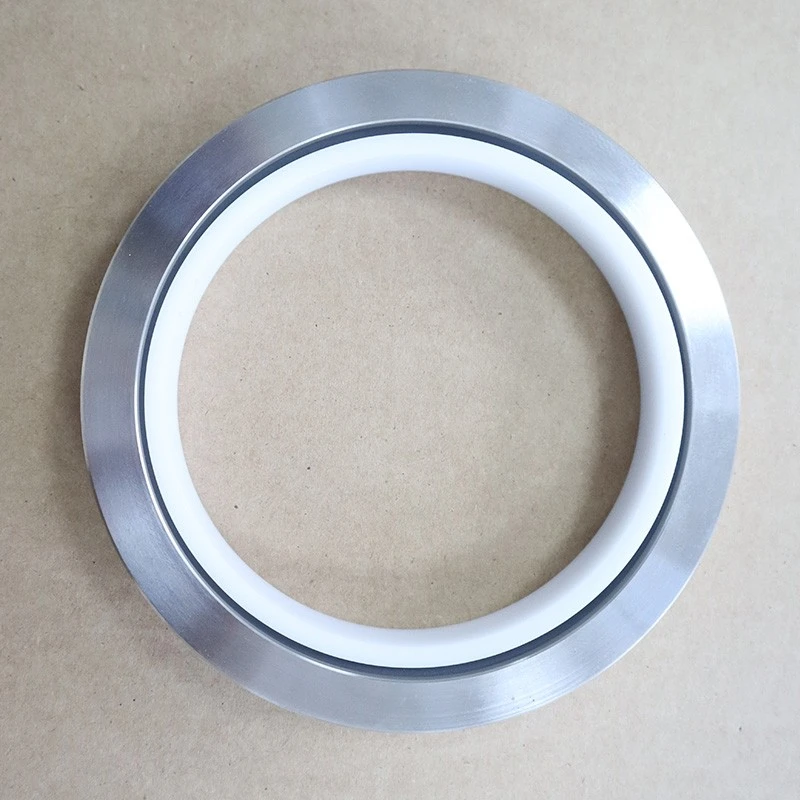

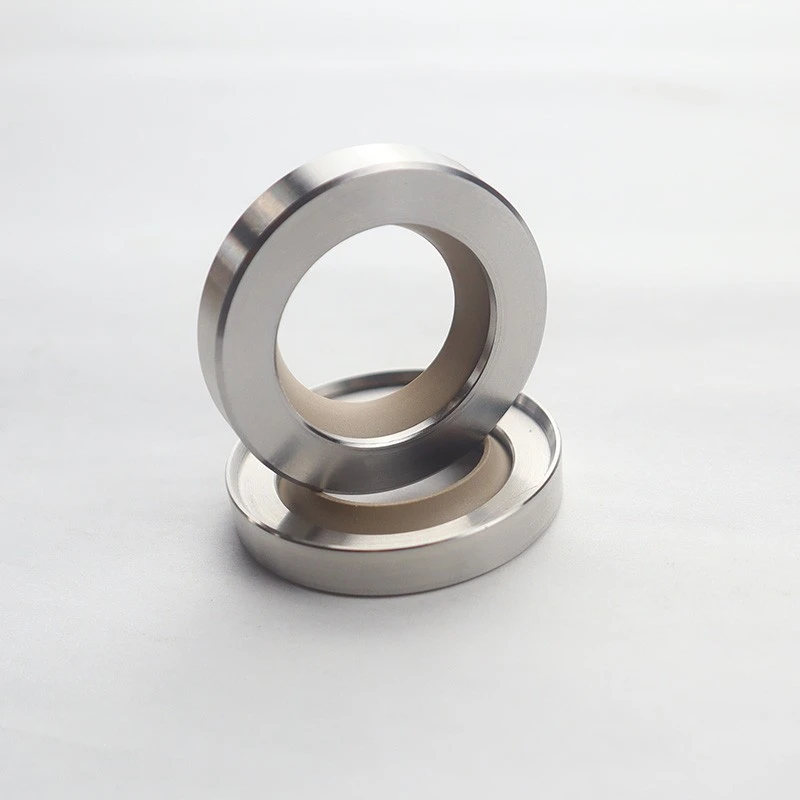

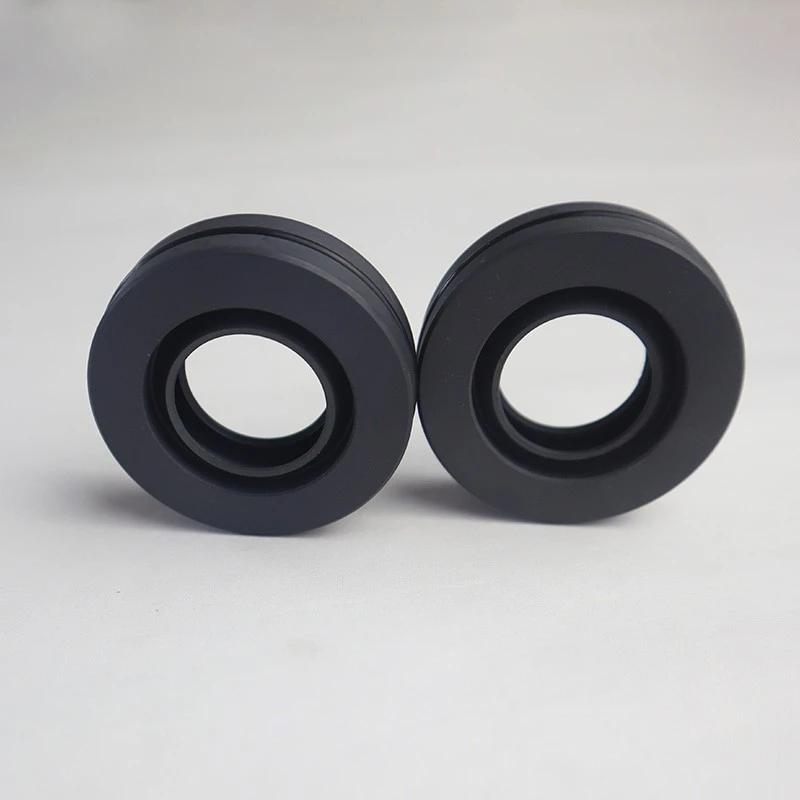

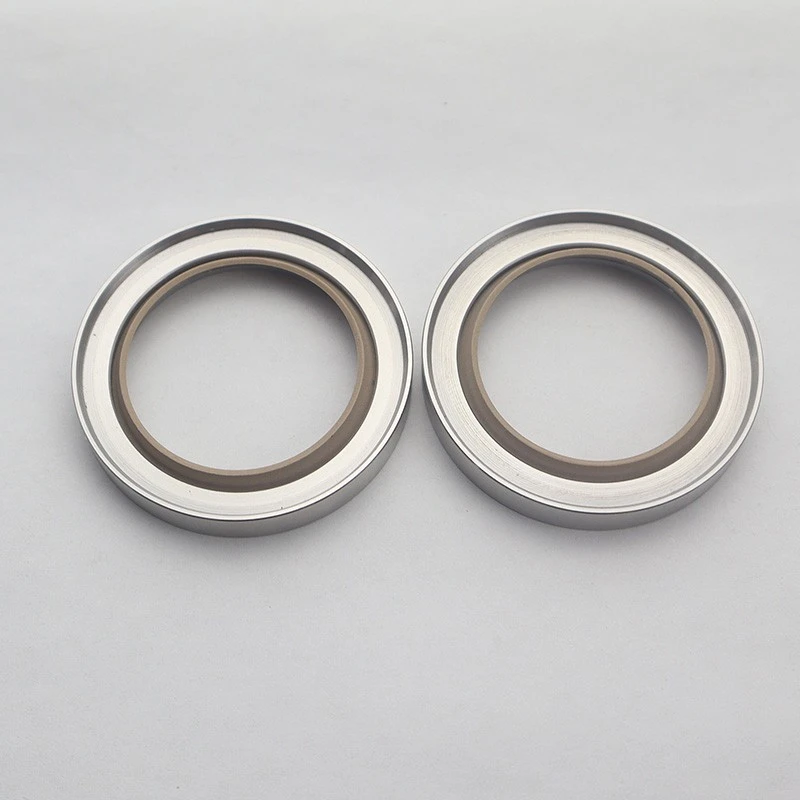

RC2057 Jenis Segel Minyak PT Fe Penuh

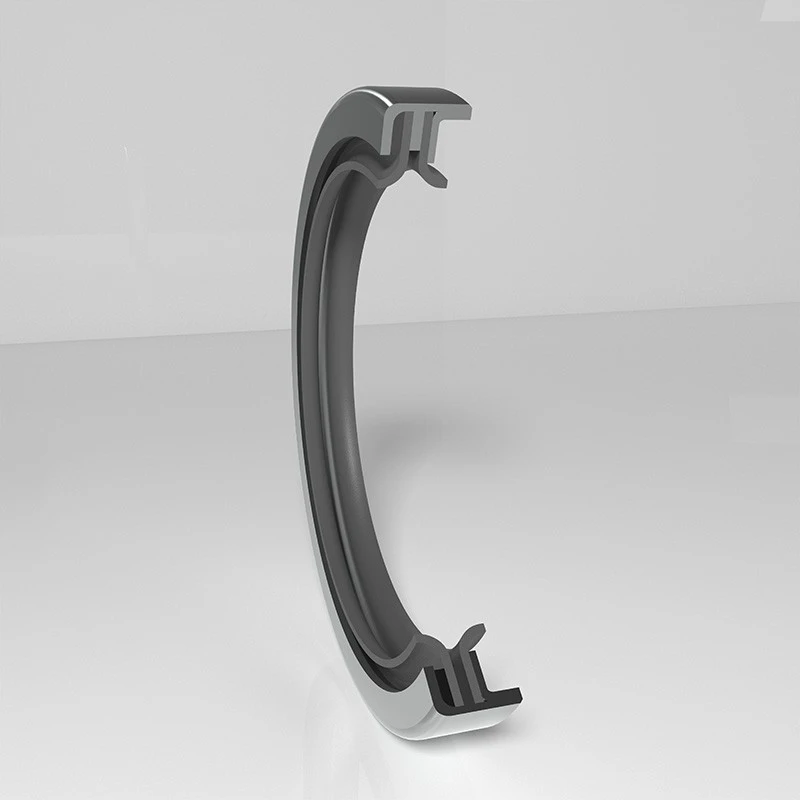

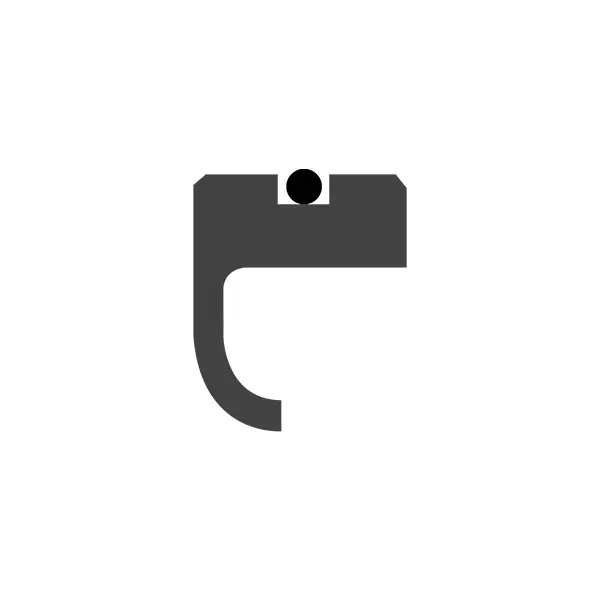

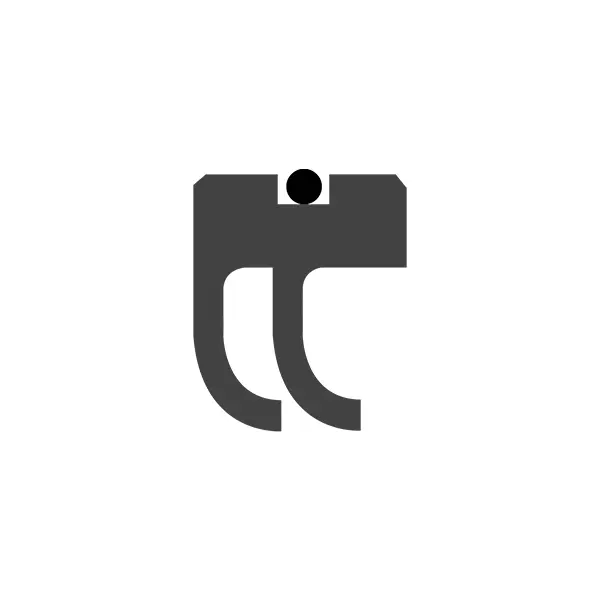

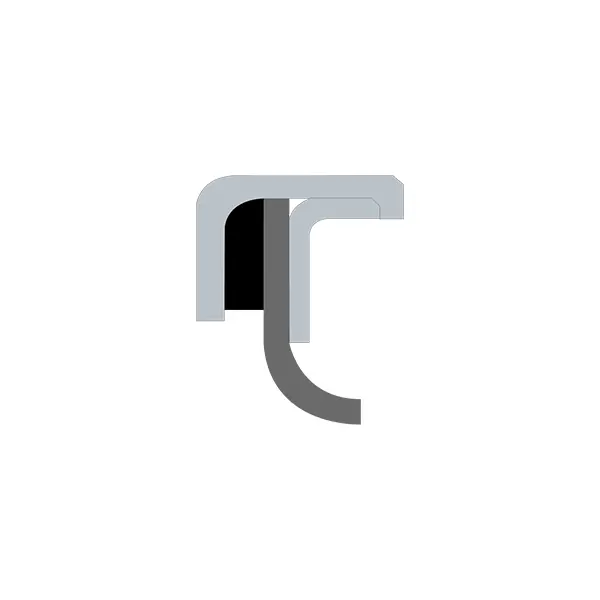

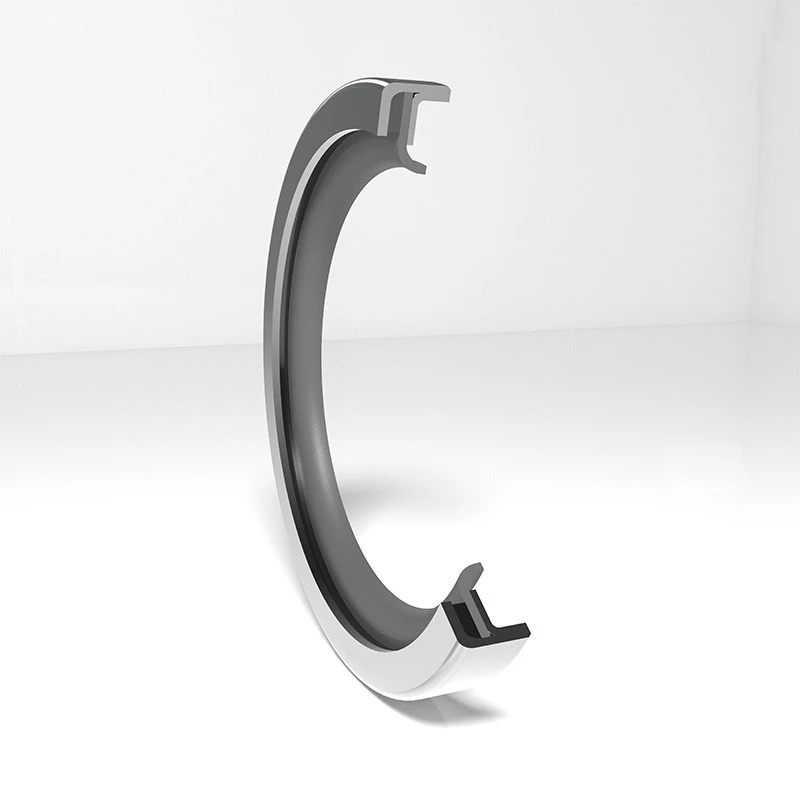

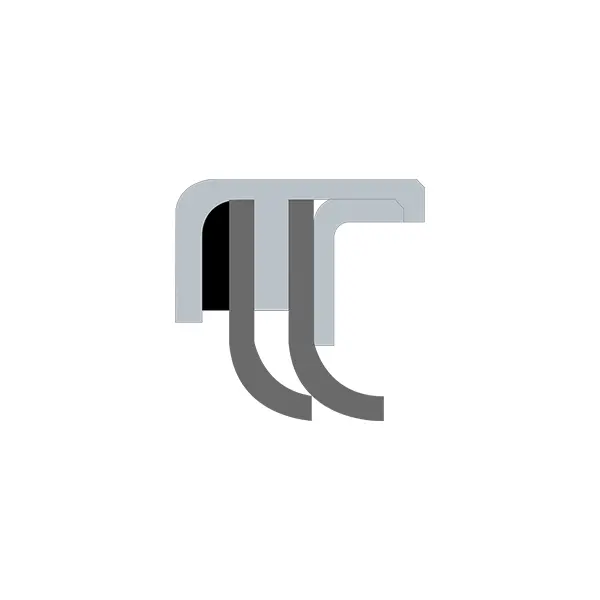

RCS Jenis PTFE Segel oli daya terdiri dari bingkai logam, bibir penyegelan PTFE dan segel statis internal. Ini dibagi menjadi tipe, tipe B, tipe C, tipe D, dll. RC2057 Jenis Segel oli PTFE penuh dibagi menjadi tipe dan tipe B, terutama cocok untuk kesempatan di mana segel oli tradisional tidak dapat memenuhi persyaratan. Fitur:
1. Resistensi Korosi Kimia
2. Kisaran suhu yang luas
3. Cocok untuk pelumasan rendah dan pelumasan bebas minyak
4. Gesekan rendah untuk mencapai konsumsi daya minimum
5. Cocok untuk kecepatan garis tinggi
6. Tidak ada penahanan, resistensi rendah terhadap start-up setelah shutdown jangka panjang
7. Cocok untuk poros berputar yang belum dikeraskan (pemilihan bibir PTFE yang masuk akal)
8. Cocok untuk kesempatan dengan tekanan yang lebih tinggi
Ⅰ. Aplikasi Khas:
Kompresor putar, kompresor sekrup, transmisi/gearbox, blower, mesin, pompa alat mesin, motor hidrolik, sentrifugasi, dll.
Ⅱ. Persyaratan kekerasan untuk permukaan kawin
Kekerasan yang Disarankan: HRC ≥ 58. Kekerasan yang diperlukan terkait dengan banyak faktor. Poros berputar lembut juga berlaku dalam situasi bertekanan rendah dan berkecepatan rendah. Plat bibir PTFE6 direkomendasikan untuk logam lunak.
Ⅲ. Persyaratan kualitas untuk permukaan kawin
RA = 0,2-0,63 A RZ = 1-3UM RMAX = 1-4UM

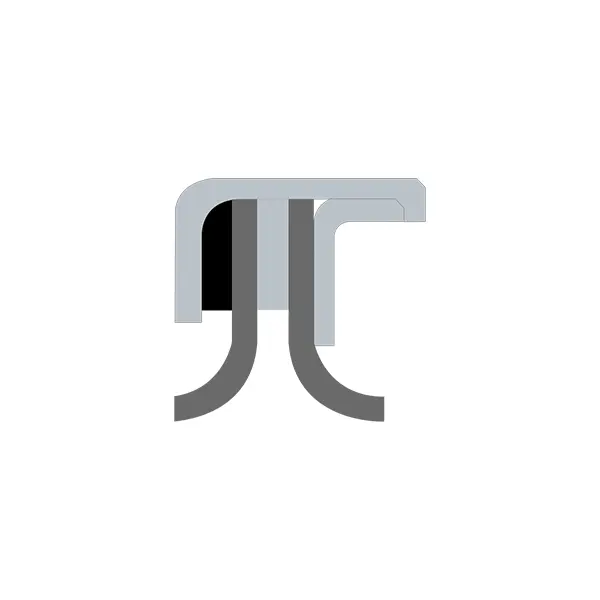

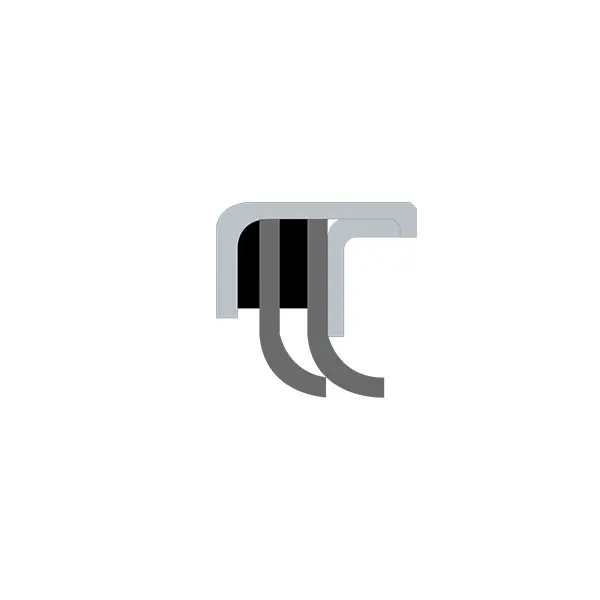

| Bentuk cross-sectional | Model | Tekanan (MPA) | Suhu (℃) | Kecepatan (MS) | Sedang |
|
RCS-A | 0.5 | -35 ~+200 | 40 | Minyak, gas, air, dll. |
|
RCS-B | 2 | -35 ~+200 | 20 | Minyak, gas, air, dll. |
|
RCS-C | 1 | -35 ~+200 | 20 | Minyak, gas, air, dll. |
|
RCS-D | 2 | -35 ~+200 | 20 | Minyak, gas, air, dll. |
|
RC2057-A | 0.5 | -35 ~+200 | 30 | Hampir semua media |
|
RC2057-B | 2 | -35 ~+200 | 20 | Hampir semua media |
Ⅳ. Pola aliran spiral daya fluida:
Jenis RCS-D mengadopsi pelat bibir dengan struktur pola aliran spiral untuk meningkatkan kemampuan penyegelan. Poros yang berputar hanya dibiarkan berputar dalam satu arah.
RC20658 Dimensi instalasi
| Model | df8 | Dh9 | L D10 | SMax |
| RC2065A | 400-3000 | D+16.8 | 15.1 | 1.2 |
| RC2065 | 400-3000 | D+17.5 | ||
| > 3000 | Silakan berkonsultasi dengan perusahaan kami | |||
Panjang talang
| Rentang Diameter Batang | Panjang talang e≥ |
| 400-1000 | 15 |
| 1001-2000 | 20 |
| 2001-3000 | 25 |

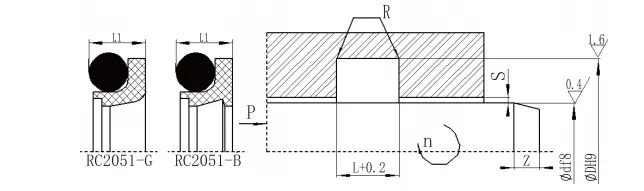

Spesifikasi dan Dimensi:
| D f8 Standar RC2051 | D f8 Beban cahaya RC2051-Q | D f8 Beban berat RC2051-Z | D H9 | L+0.2 | L1 | RMax | SMax | ZMin | d0 | ||
| <10mpa | <20mpa | <40mpa | |||||||||
| - | 5 ~ 15.9 | - | D+4.5 | 3. 1 | 2.8 | 0.3 | 0.3 | 0.2 | 0. 15 | 3 | 1.8 |
| 5 ~ 15.9 | 16 ~ 38.9 | - | D+6.3 | 4.0 | 3.7 | 0.4 | 0.4 | 0.25 | 0. 15 | 4 | 2.65 |
| 16 ~ 38.9 | 39 ~ 107.9 | 5 ~ 15.9 | D+8.2 | 5.2 | 4.7 | 0.4 | 0.4 | 0.25 | 0.2 | 5 | 3.55 |
| 39 ~ 107.9 | 108 ~ 670.9 | 16 ~ 38.9 | D+11.7 | 7.6 | 7. 1 | 0.5 | 0.5 | 0.3 | 0.2 | 7 | 5.30 |
| 108 ~ 670.9 | 671 ～ 999 | 39 ~ 107.9 | D+15.5 | 9.6 | 8.9 | 0.6 | 0.6 | 0.35 | 0.25 | 10 | 7.00 |
| 671 ～ 999 | 1000 ~ 1599 | 108 ~ 670.9 | D+19.4 | 12. 1 | 11.3 | 0.7 | 0.7 | 0.5 | 0.3 | 12 | 8.60 |
| 1000 ~ 1599 | ≥1600 | 671 ～ 999 | D +22 | 14.8 | 13.5 | 0.8 | 0.8 | 0.6 | 0.4 | 15 | 10.0 |
| ≥1600 | - | 1000 ~ 1599 | D+26 | 17.8 | 16.3 | 1.0 | 1.0 | 0.7 | 0.6 | 20 | 12.0 |
Catatan: 1. Untuk diameter poros ≤30mm, disarankan untuk menggunakan alur terbuka. Jenis beban ringan lebih mudah dipasang di alur tertutup.
2. Dianjurkan agar kekerasan permukaan poros berputar adalah HRC> 58.

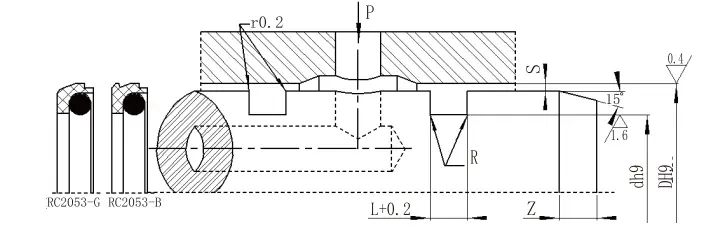

RC2053
| Rentang aperture D H9 | Diameter alur D H9 | Lebar alur L+0,2 | Tinggi segel L1 | Sudut bulat RMax | Clearance radial s | Talang ZMin | Diameter kawat o-ring d0 | ||
| <10mpa | <20mpa | <40mpa | |||||||
| 8 ~ 12 | D-4.5 | 3.1 | 2.8 | 0.3 | 0.3 | 0.2 | 0.15 | 3 | 1.8 |
| 13 ~ 24 | D-6.3 | 4 | 3.7 | 0.4 | 0.4 | 0.25 | 0.15 | 4 | 2.65 |
| 25 ~ 51 | D-8.2 | 5.2 | 4.7 | 0.4 | 0.4 | 0.25 | 0.2 | 5 | 3.55 |
| 52 ~ 127 | D-11.7 | 7.6 | 7.1 | 0.5 | 0.5 | 0.3 | 0.2 | 7 | 5.30 |
| 128 ~ 500 | D-5.5 | 9.6 | 8.9 | 0.6 | 0.6 | 0.35 | 0.25 | 10 | 7.00 |
| 501 ~ 1600 | D-9.4 | 12.1 | 11.3 | 0.7 | 0.7 | 0.5 | 0.3 | 12 | 8.6 |
Catatan: 1. Untuk diameter poros ≤ 30 mm, alur terbuka direkomendasikan.
RC2052
| Kisaran diameter poros D f8 | Diameter alur D H9 | Lebar alur L+0.2 | Clearance radial sMax | Sudut bulat RMax | Talang ZMin | |
| 0 ~ 10Mpa | 10 ~ 20Mpa | |||||
| 6 ~ 18 | D+4.9 | 2.2 | 0.15 | 0.1 | 0.4 | 2 |
| 19 ~ 37 | D+7.5 | 3.2 | 0.2 | 0.15 | 0.6 | 3 |
| 38 ~ 199 | D+11.0 | 4.2 | 0.25 | 0.2 | 1.0 | 4 |
| 200 ~ 255 | D+15.5 | 6.3 | 0.3 | 0.25 | 1.3 | 5 |
| 256 ~ 649 | D+21.0 | 8.1 | 0.3 | 0.25 | 1.8 | 7 |
| 650 ~ 1500 | D+28.0 | 9.5 | 0.45 | 0.3 | 2.0 | 8 |
Catatan: 1. Untuk diameter poros ≤ 30 mm, alur terbuka direkomendasikan.
2. Untuk tekanan> 30 MPa, Area Root Segel menggunakan toleransi H8/F8.
RC2054| Rentang aperture D H9 | Diameter alur D H9 | Lebar alur L+0.2 | Clearance radial sMax | Sudut bulat RMax | Talang ZMin | |
| 0 ~ 10Mpa | 10 ~ 20Mpa | |||||
| 8 ~ 39 | D-4.9 | 2.2 | 0.15 | 0.1 | 0.4 | 2 |
| 40 ~ 79 | D-7.5 | 3.2 | 0.2 | 0.15 | 0.6 | 3 |
| 80 ~ 132 | D-11.0 | 4.2 | 0.25 | 0.2 | 1.0 | 4 |
| 133 ~ 329 | D-5.5 | 6.3 | 0.3 | 0.25 | 1.3 | 5 |
| 330 ~ 669 | D-21.0 | 8.1 | 0.3 | 0.25 | 1.8 | 7 |
| 670 ~ 1500 | D-28.0 | 9.5 | 0.45 | 0.3 | 2.0 | 8 |
| Profil | Model | Tekanan (MPA) | Suhu (℃) | Kecepatan referensi (MS) |
Nilai PV referensi MPA.M/S. | Media |
|
RC2051-B | ≤70 (standar) | -35 ~+100 (pencocokan O-ring NBR) | <2 | ≤5 | Minyak hidrolik, emulsi, air, gas, dll. Minyak hidrolik, emulsi, air, gas, dll. |
| ≤30 (kecepatan tinggi) | -20 ~+200 (pencocokan O-ring FKM) | <6 | ||||
|
RC051-G | ≤70 (standar) | -35 ~+100 (pencocokan O-ring NBR) | <2 | ≤5 | Minyak hidrolik, emulsi, air, gas, dll. Minyak hidrolik, emulsi, air, gas, dll. |
| ≤30 (kecepatan tinggi) | -20 ~+200 (pencocokan O-ring FKM) | <6 | ||||
|
RC2053-B | ≤70 (standar) | -35 ~+100 (pencocokan O-ring NBR) | <2 | ≤5 | Minyak hidrolik, emulsi, air, gas, dll. Minyak hidrolik, emulsi, air, gas, dll. |
| ≤30 (kecepatan tinggi) | -20 ~+200 (pencocokan O-ring FKM) | <6 | ||||
|
RC2053-G | ≤70 (standar) | -35 ~+100 (pencocokan O-ring NBR) | <2 | ≤5 | Minyak hidrolik, emulsi, air, gas, dll. Minyak hidrolik, emulsi, air, gas, dll. |
| ≤30 (kecepatan tinggi) | -20 ~+200 (pencocokan O-ring FKM) | <6 | ||||
|
RC2052 | ≤40 | -35 ~+100 (pencocokan O-ring NBR) | ≤2 | ≤2.5 | Minyak hidrolik, emulsi, air, gas, dll. Minyak hidrolik, emulsi, air, gas, dll. |
| -20 ~+200 (pencocokan O-ring FKM) | ||||||
|
RCX17 | ≤20 | -35 ~+100 | ≤0.5 | - | Minyak hidrolik, emulsi, air, gas, dll. |
|
RC2054 | ≤40 | -35 ~+100 (pencocokan O-ring NBR) | ≤2 | - | Minyak hidrolik, emulsi, air, gas, dll. Minyak hidrolik, emulsi, air, gas, dll. |
| -20 ~+200 (pencocokan O-ring FKM) | ||||||
|
RCX18 | ≤20 | -35 ~+100 | ≤0.5 | - | Minyak hidrolik, emulsi, air, gas, dll. |
|
Rdi | <36 | -35 ~+100 | <0,5 | - | Minyak hidrolik, emulsi, air, gas, dll. |
|
RDA | <36 | -35 ~+100 | <0,5 | - | Minyak hidrolik, emulsi, air, gas, dll. |
|
RCS-A | 0.5 | -35 ~+200 | 40 | ≤6 | Minyak, air, gas, dll. |
|
RCS-B | 2 | -35 ~+200 | 20 | ≤1 | Minyak, air, gas, dll. |
|
RCS-C | 1 | -35 ~+200 | 20 | ≤6 | Minyak, air, gas, dll. |
|
RCS-D | 2 | -35 ~+100 | 20 | ≤6 | Minyak, air, gas, dll. |
|
RC2057-A | 0.5 | -35 ~+200 | 30 | ≤6 | Hampir semua media |
|
RC2057-B | 2 | -35 ~+200 | 20 | ≤6 | Hampir semua media |
|
RC2065 | 1 | -35 ~+200 | 6 | ≤1 | Minyak hidrolik, emulsi, air, minyak, dll. |
