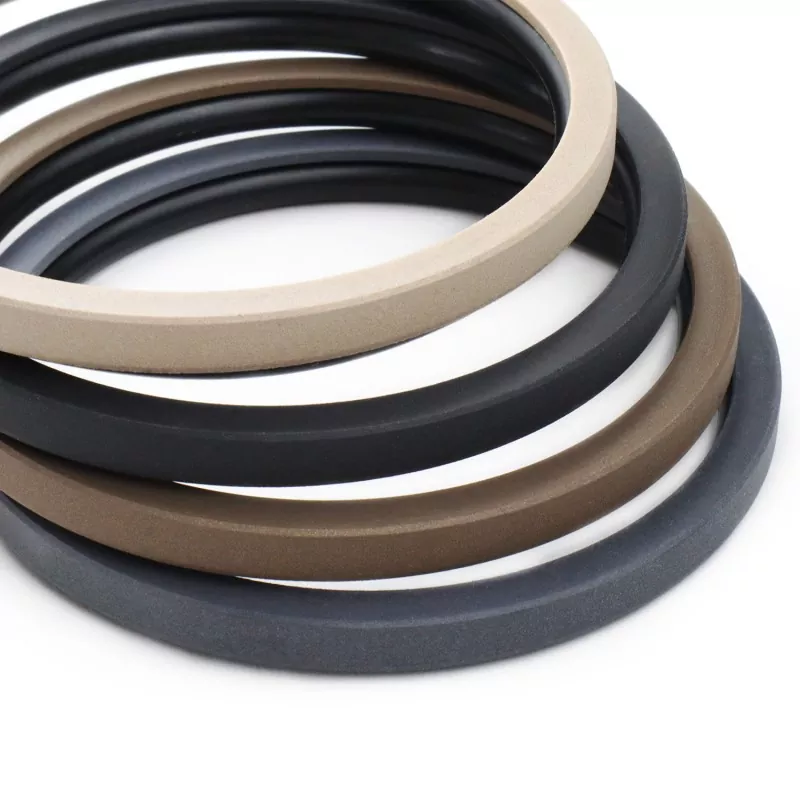

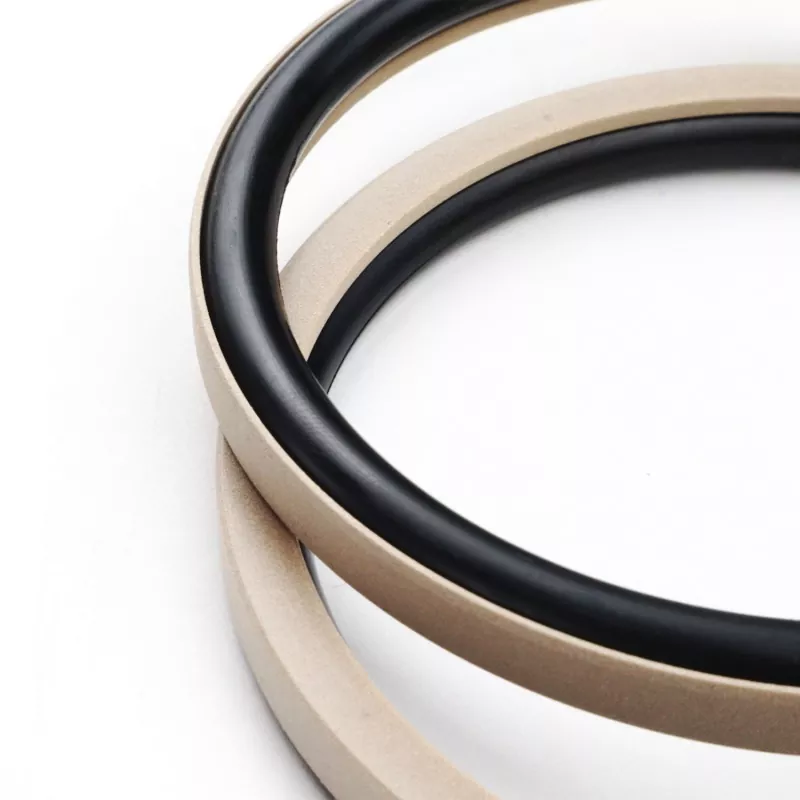

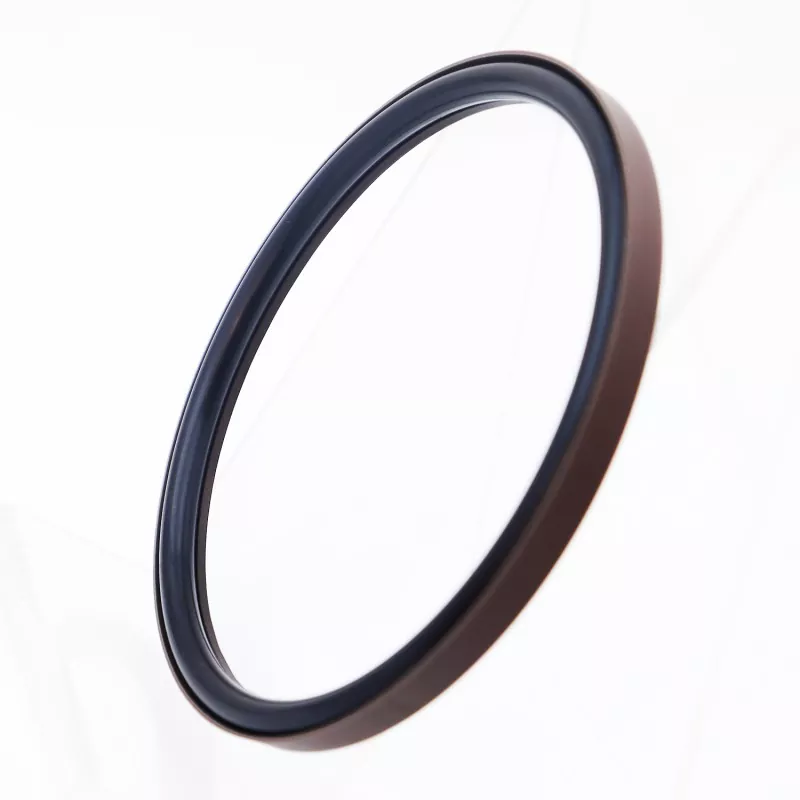

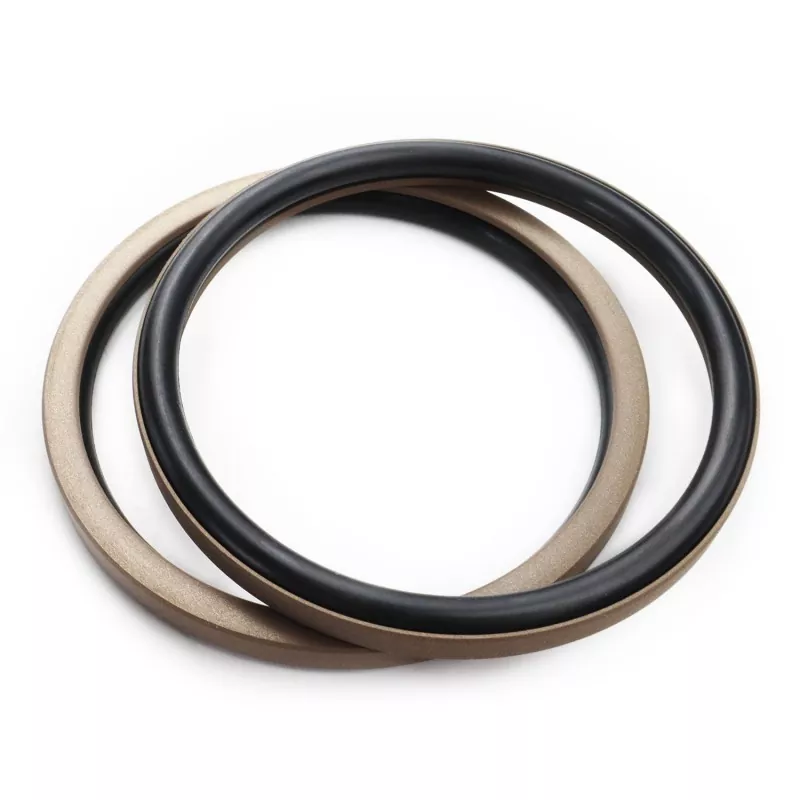

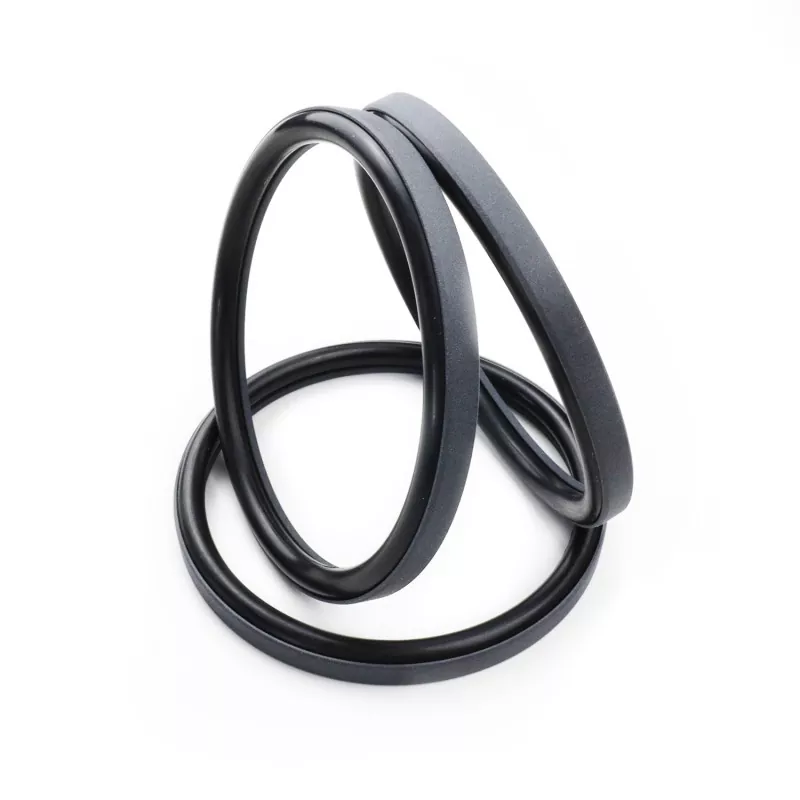

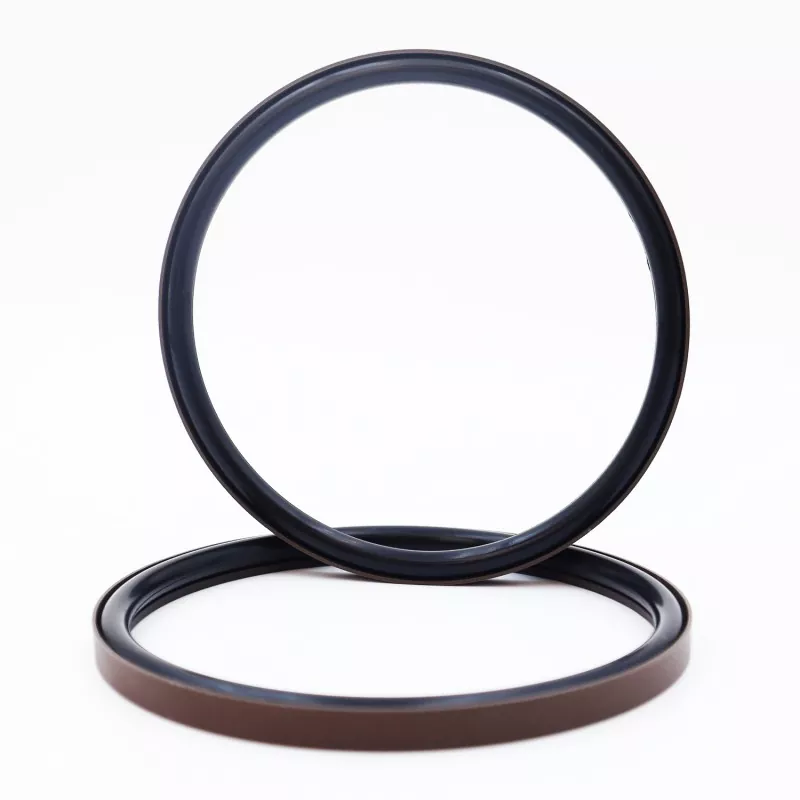

Segel Gabungan Sudut Kanan untuk Piston terdiri dari cincin penyegel sudut kanan yang terbuat dari PTFE (atau komposit PTFE) dan cincin-O karet; ini dirancang untuk penyegelan kerja tunggal dalam aplikasi bolak-balik hidrolik dan pneumatik. Ini dikategorikan ke dalam seri RC51 dan RC52 berdasarkan cincin-O yang cocok (sesuai dengan standar GB1235). Cincin penyegel bersudut kanan memiliki desain bibir tipis yang menawarkan kemampuan kompensasi tindak lanjut yang sangat baik, sehingga menghasilkan kinerja penyegelan yang unggul.
Produk ini menawarkan koefisien gesekan yang rendah dan gesekan breakout yang minimal. Ini memastikan keseimbangan gesekan dinamis dan statis, beroperasi dengan lancar tanpa "stick-slip" (gerakan tersentak-sentak), mendukung kondisi pelumasan bebas oli, dan menawarkan masa pakai yang lama.
Strukturnya yang ringkas sesuai dengan alur standar dan memungkinkan pemasangan dan perawatan yang mudah, menjadikannya pilihan penyegelan yang ideal untuk rakitan piston berbagai silinder hidrolik.
1. Cocok untuk aplikasi hidrolik dan pneumatik;
2. Kinerja penyegelan yang sangat baik di lingkungan bertekanan tinggi dan rendah;
3. Gesekan rendah, gesekan breakout minimal, pengoperasian mulus, gesekan dinamis dan statis seimbang, dan tidak ada stick-slip;
4. Umur panjang; cocok untuk aplikasi pelumasan bebas minyak;
5. Desain kompak; mudah dipasang dan dirawat;
Nilai batas tidak boleh terjadi secara bersamaan.
|
Tekanan (MPa) |
Suhu (°C) |
Kecepatan m/s |
Media |
|
≤70 |
-35 hingga +100 (dengan cincin-O NBR) |
≤6 |
Oli hidrolik berbahan dasar mineral, cairan tahan api (HFA/HFB), gas, dll. |
|
-20 hingga +180 (dengan O-ring FKM) |
1. Bahan untuk O-ring penyertanya antara lain: R01 Nitrile Rubber (NBR), R02 Fluoroelastomer (FKM), dll.
2. Bahan cincin penyegel: Bahan standar PTFE3; opsi lain yang tersedia mencakup PTFE2, PTFE4, dan plastik berkinerja tinggi lainnya.
Model Pesanan: RC51—80x70x7.6—PTFE3—R01
Model - Lubang Silinder x Diameter Alur x Lebar Alur | PTFE3: Kode material PTFE yang dimodifikasi | R01: Kode material cincin-O
Spesifikasi dalam rentang yang ditentukan tersedia.
|
Model Standar DH9 RC51 |
DH9 beban ringan RC51-Q |
DH9 tugas berat RC51-Z |

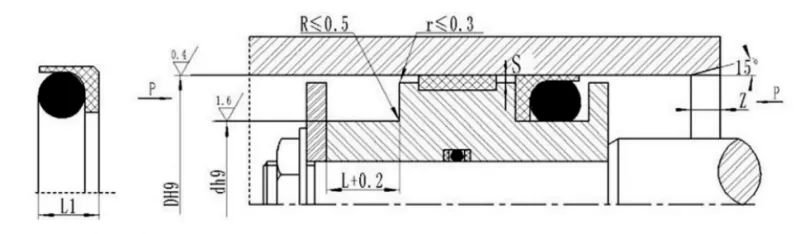

Diameter alur d h9 |
Lebar alur L+0,2 |
Tinggi segel L1 |
Jarak bebas radial Smaks |
Talang Zmin |
Diameter kawat O-ring lakukan |
|
|
<20MPA |
<40MPA |
||||||||
|
8~12 |
12.9~23.9 |
- |
H-3.5 |
3.2 |
2.8 |
0.2 |
0.15 |
3 |
1.8 |
|
12.9~23.9 |
24~49.9 |
- |
H-5.3 |
4.2 |
3.8 |
0.25 |
0.15 |
4 |
2.65 |
|
24~49.9 |
50~121,9 |
12.9~23.9 |
H-6.8 |
5.2 |
4.7 |
0.25 |
0.2 |
5 |
3.55 |
|
50~121,9 |
122~690.9 |
24~49.9 |
H-10.0 |
7.6 |
7 |
0.3 |
0.2 |
7 |
5.30 |
|
122~690.9 |
691~999 |
50~121,9 |
H-13.0 |
9.6 |
8.8 |
0.35 |
0.25 |
10 |
7.00 |
|
691~999 |
1000~1599 |
122~690.9 |
H-15.9 |
11.6 |
10.5 |
0.5 |
0.3 |
12 |
8.6 |
|
1000~1599 |
≥1600 |
691~999 |
H-17.8 |
14.8 |
13.5 |
0.6 |
0.4 |
15 |
10.0 |
|
≥1600 |
- |
1000~1599 |
H-21.2 |
17.8 |
16.3 |
0.7 |
0.6 |
20 |
12.0 |
Catatan:1. Seri tugas ringan lebih mudah dipasang pada alur tertutup yang lebarnya lebih dari 30 mm.
2. Silakan berkonsultasi dengan perusahaan mengenai pemasangan di alur tertutup.
3. Untuk tekanan melebihi 40 MPa, gunakan toleransi kesesuaian H8/f8 untuk area dasar segel.
