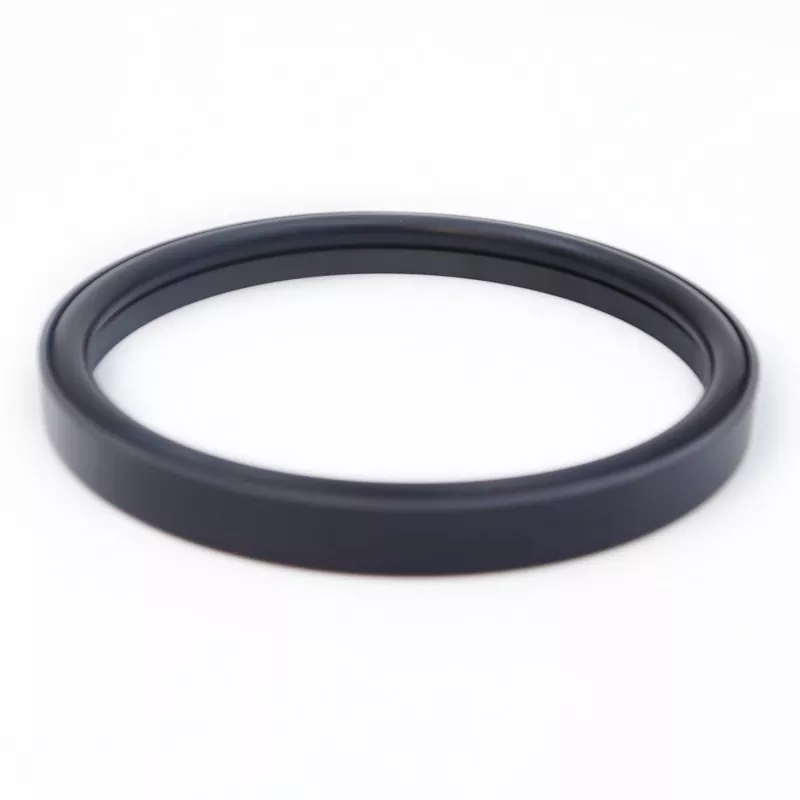

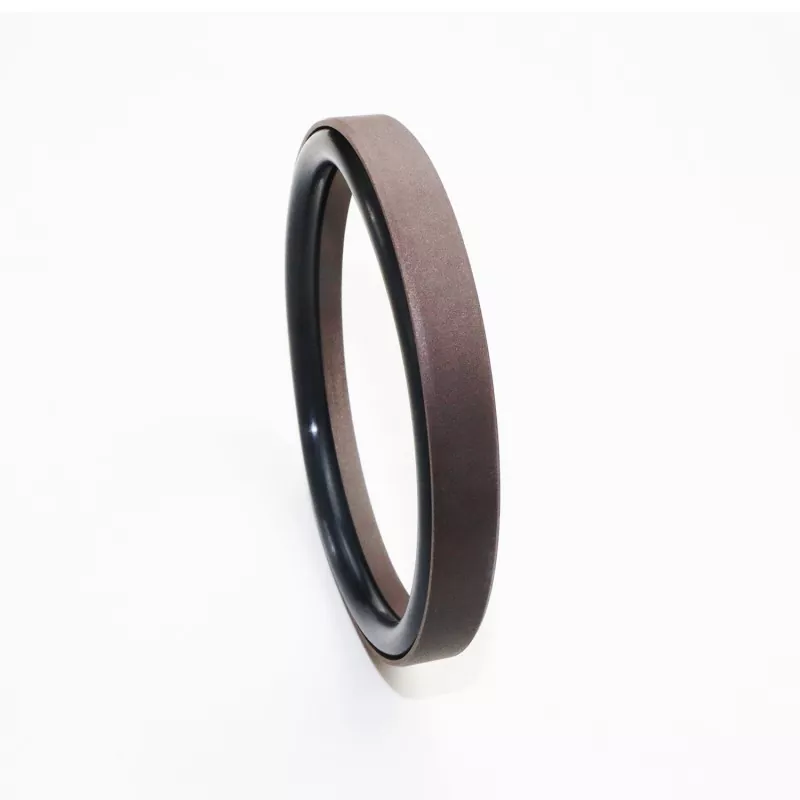

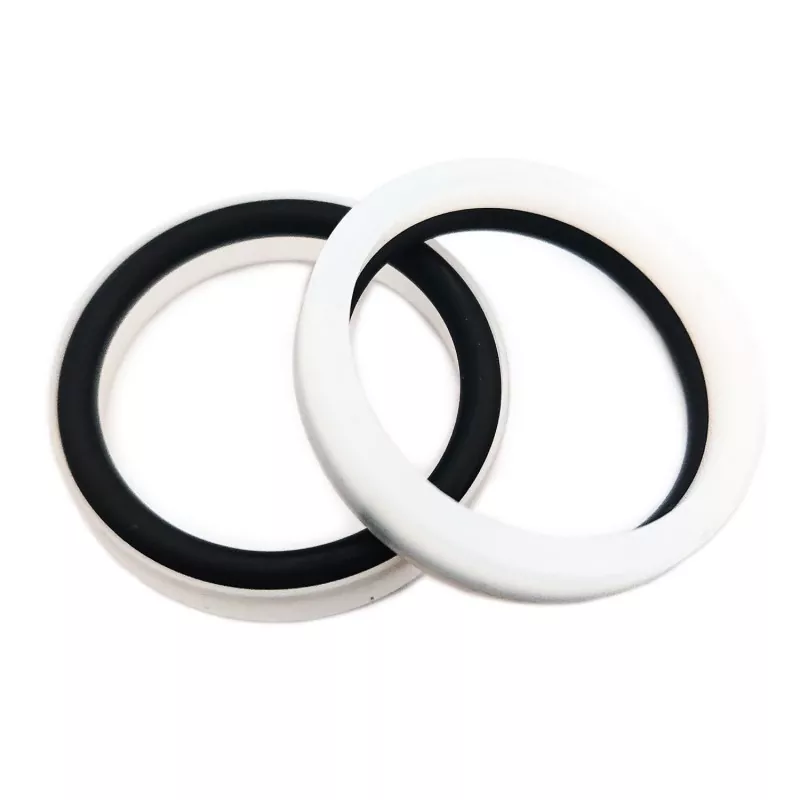

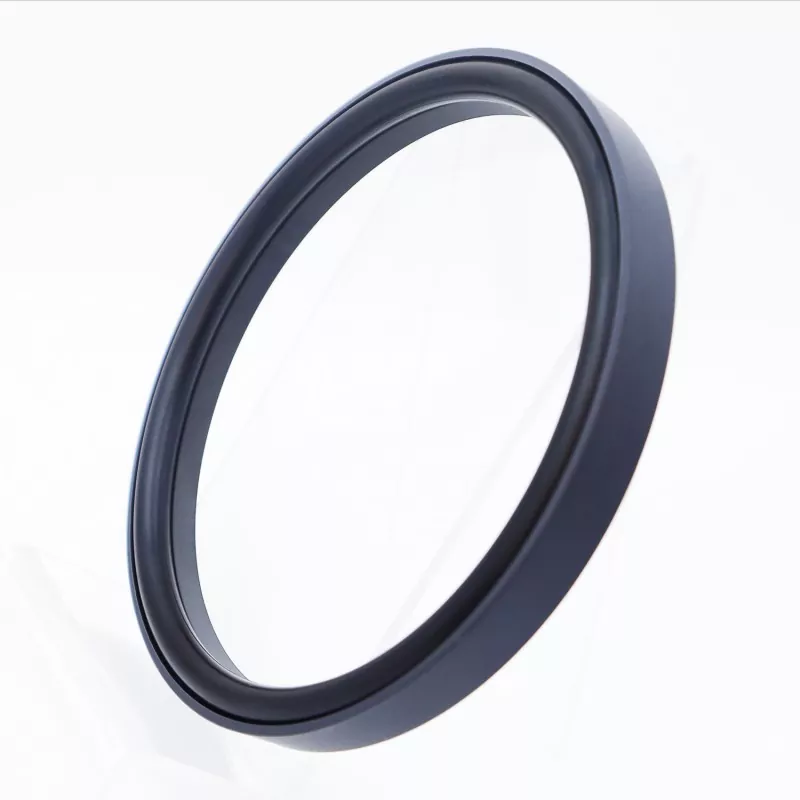

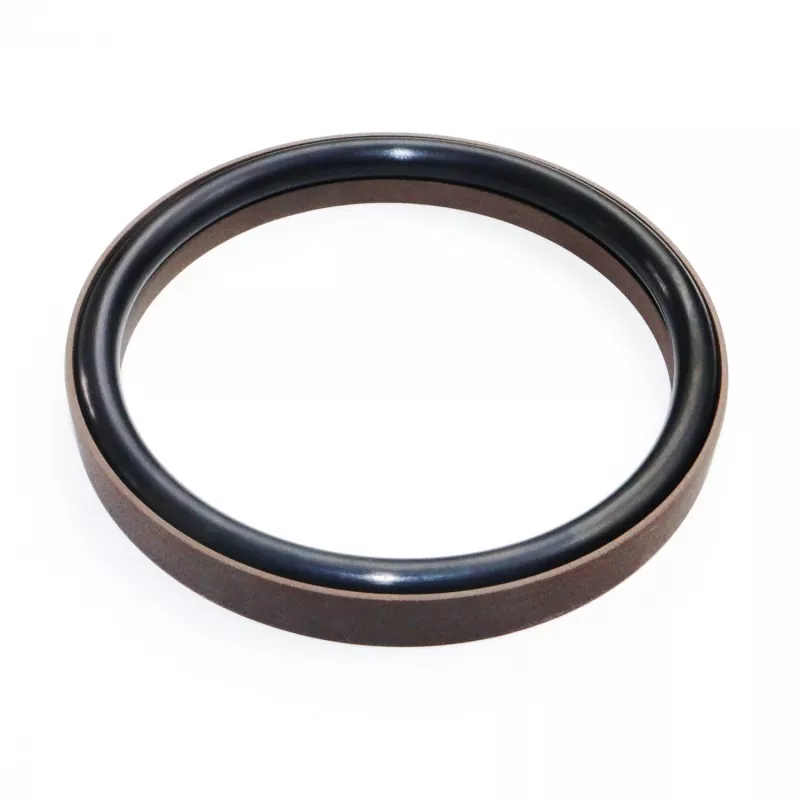

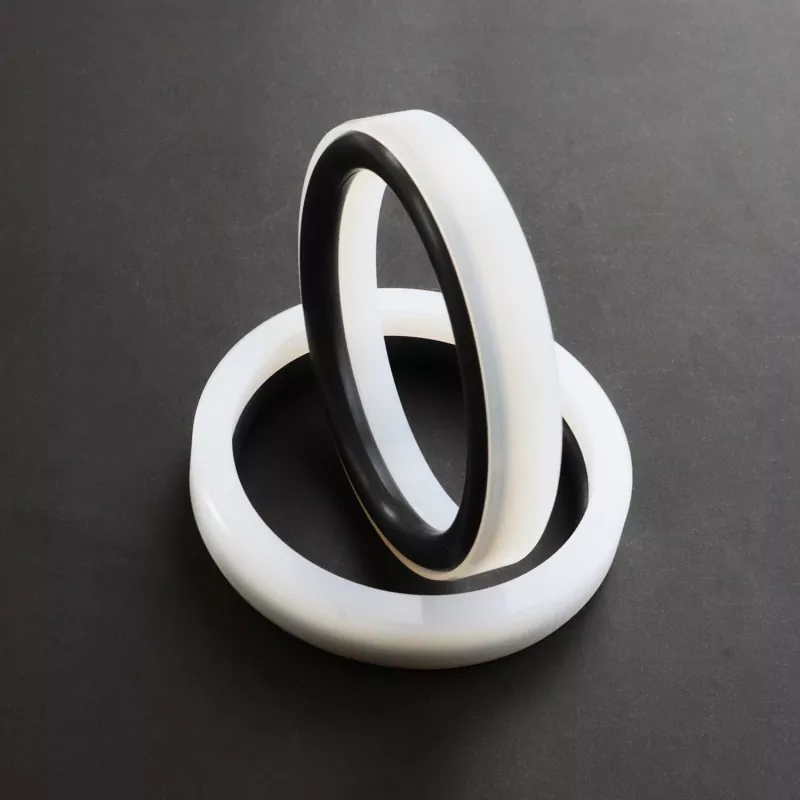

Segel Gabungan Langkah yang Diperkuat untuk Batang (dirancang untuk aplikasi bertekanan sangat tinggi dan berbasis air) terdiri dari cincin penyegel sudut kanan yang diperkuat yang terbuat dari PTFE (atau komposit PTFE) dan cincin-O karet. Ini tersedia dalam seri RC58 dan RC59, tergantung pada O-ring spesifik yang digunakan (sesuai dengan standar GB1235). Produk ini menawarkan kinerja gesekan yang rendah—memastikan tidak ada hambatan saat penyalaan dan gerakan bolak-balik yang mulus tanpa selip—dan cocok untuk pengoperasian jangka panjang di lingkungan bebas oli, sehingga secara signifikan mengurangi kemungkinan kegagalan peralatan dan menurunkan biaya pemeliharaan.
Berkat ketebalan cincin penyegel yang dioptimalkan, segel bekerja secara efektif bahkan ketika digunakan dengan air atau media dengan viskositas rendah lainnya. Desain struktural cincin penyegel yang diperkuat juga meningkatkan ketahanannya terhadap tekanan tinggi dan sangat tinggi. Umumnya seal ini tidak bisa dipasang pada alur yang tertutup.
1. Gesekan rendah: resistensi pengaktifan minimal, gerakan halus, gesekan dinamis dan statis yang sama, dan tidak ada selip;
2. Umur panjang: cocok untuk aplikasi pelumasan bebas oli;
3. Cocok untuk menyegel sistem bertekanan tinggi dan bertekanan sangat tinggi, serta media dengan viskositas rendah seperti air;
Nilai batas tidak boleh terjadi secara bersamaan.
|
Tekanan (MPa) |
Suhu (°C) |
Kecepatan m/s |
Media |
|
≤200 |
-35 hingga +100 (dengan cincin-O NBR) |
≤6 |
Oli hidrolik berbahan dasar mineral, cairan tahan api (HFA/HFB), air, dll. |
|
-20 hingga +200 (dengan O-ring FKM) |
1. Bahan O-ring yang kompatibel meliputi: RO1 Nitrile Rubber (NBR), RO2 Fluoroelastomer (FKM), dll.
2. Bahan cincin penyegel: Bahan standar PTFE3; bahan alternatif termasuk PTFE2, PTFE4, dan plastik berkinerja tinggi lainnya.
Model Pesanan: RC58—80x69.2x10.5—PTFE3—R01
Model - Diameter Lubang x Diameter Alur x Lebar Alur | PTFE3 - Kode Bahan PTFE yang Dimodifikasi | R01 - Kode Bahan O-ring
Spesifikasi dalam rentang parameter tersedia.
|

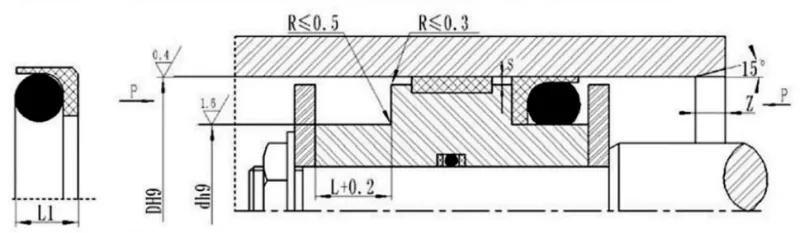

Model Standar DH9 RC58 |
DH9 beban ringan RC58-Q |
DH9 tugas berat RC58-Z |
Diameter alur d h9 |
Lebar alur L+0,2 |
Tinggi segel L1 |
Radius Sudut Maks |
Jarak bebas radial Smaks |
Talang Zmin |
Diameter kawat cincin-O Mengerjakan |
|
|
<20MPA |
<60MPA |
|||||||||
|
8~12.9 |
13~23.9 |
- |
H-3.7 |
4.7 |
4.2 |
0.3 |
0.2 |
0.15 |
3 |
1.8 |
|
13~23.9 |
24~49.9 |
9~12.9 |
H-5.4 |
6.1 |
5.5 |
0.4 |
0.25 |
0.15 |
4 |
2.65 |
|
24~49.9 |
50~121,9 |
13~23.9 |
H-7.1 |
7.6 |
6.8 |
0.4 |
0.25 |
0.2 |
5 |
3.55 |
|
50~121,9 |
122~690.9 |
24~49.9 |
H-10.8 |
10.5 |
9.6 |
0.5 |
0.3 |
0.2 |
7 |
5.30 |
|
122~690.9 |
691~999 |
50~121,9 |
H-14.3 |
13.6 |
12.4 |
0.6 |
0.35 |
0.25 |
10 |
7.00 |
|
691~999 |
1000~1599 |
122~690.9 |
H-17.2 |
15.5 |
14.1 |
0.7 |
0.5 |
0.3 |
12 |
8.6 |
|
1000~1599 |
>1600 |
691~999 |
H-20 |
18.6 |
16.8 |
0.8 |
0.6 |
0.4 |
15 |
10.0 |
|
>1600 |
- |
1000~1599 |
H-24 |
21.8 |
19.8 |
1 |
0.7 |
0.6 |
20 |
12.0 |
Catatan: Untuk tekanan >60 MPa, toleransi kesesuaian H8/f8 digunakan di area dasar segel; untuk penyegelan tekanan ultra tinggi, Smax <0,05.
Kompatibel dengan cincin-O GB1235; ukuran apa pun dalam rentang parameter yang ditentukan dapat diberikan.
|
Rentang bukaan D H9 |
Diameter alur d h9 |
Lebar alur L+0,2 |
Jarak bebas radial Smaks |
Radius Sudut Maks |
Talang Zmin |
Diameter kawat cincin-O Mengerjakan |
|
|
<20MPA |
<60MPA |
||||||
|
10~54 |
H-7.1 |
7.5 |
0.25 |
0.2 |
0.4 |
5 |
3.5 |
|
55~165 |
H-11.5 |
11.0 |
0.3 |
0.2 |
0.5 |
7 |
5.7 |
|
166~1500 |
H-17.2 |
15.5 |
0.5 |
0.3 |
0.7 |
12 |
8.6 |
