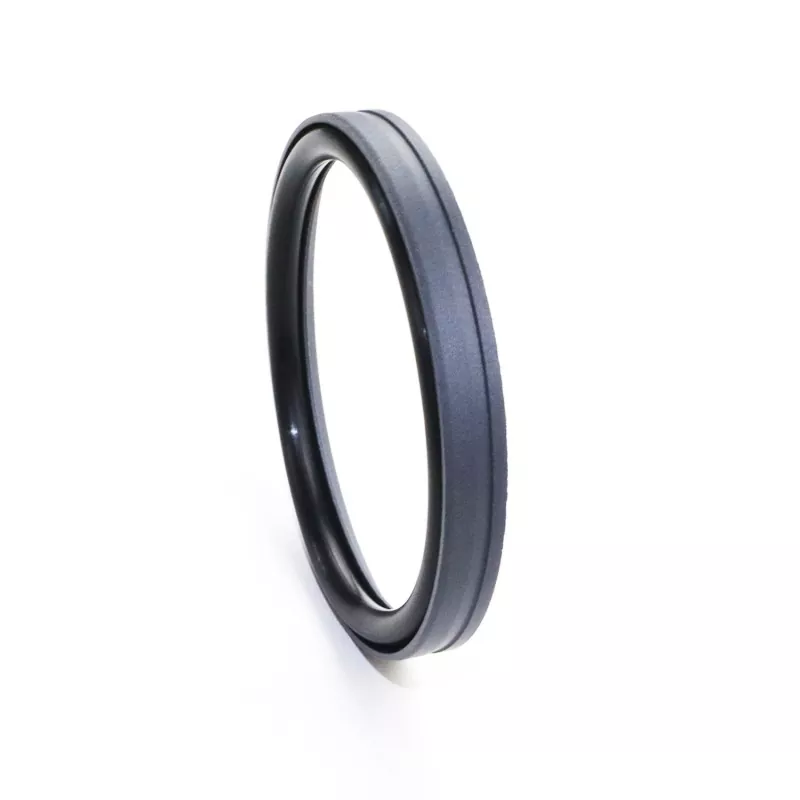

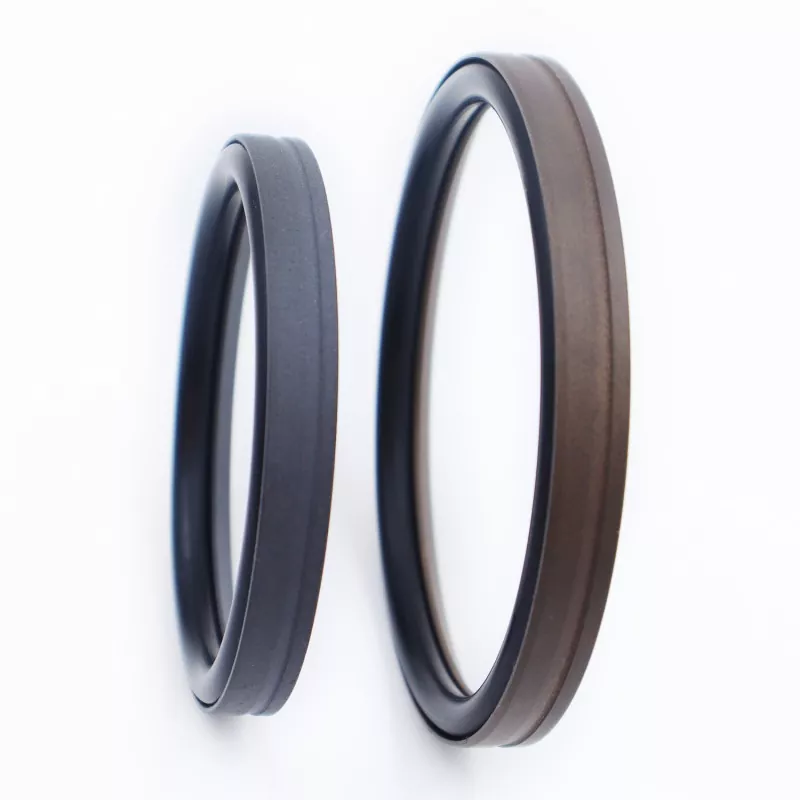

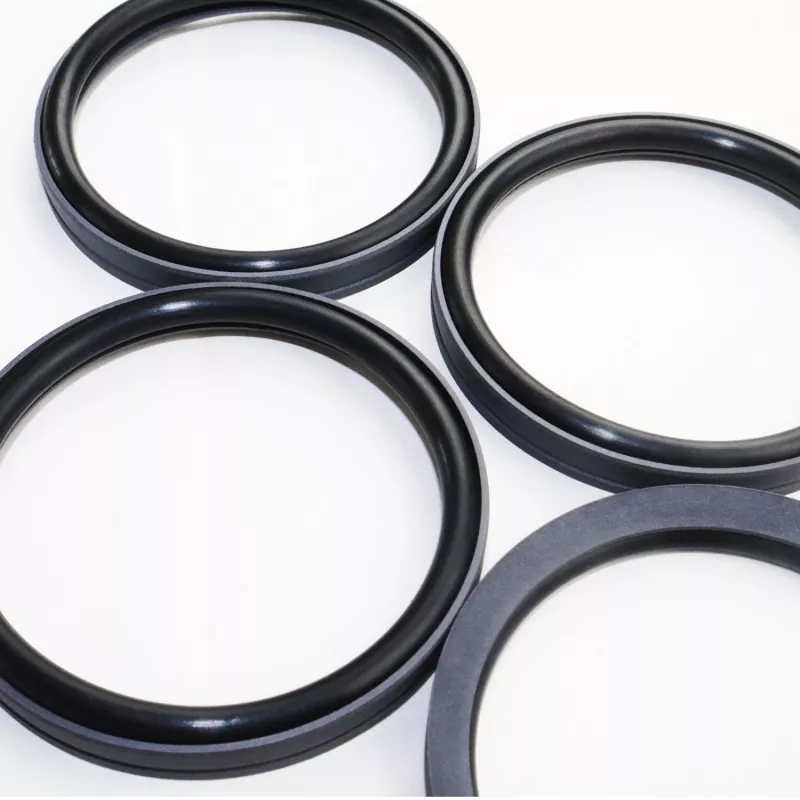

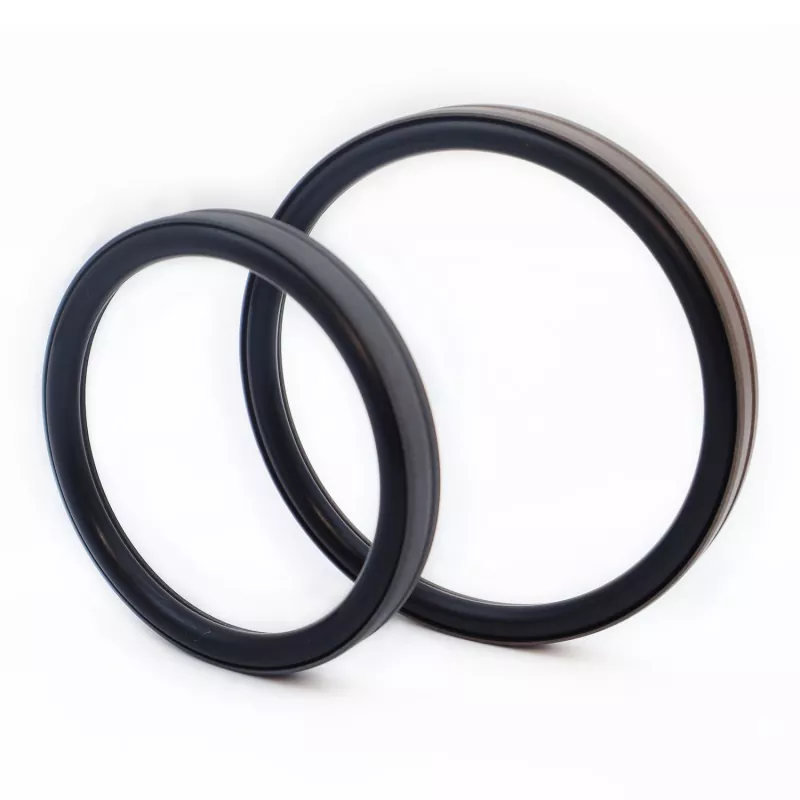

Segel Gabungan Tipe Kaki Bore terdiri dari cincin penyegel berbentuk kaki yang terbuat dari PTFE (atau komposit PTFE) dan cincin-O karet; ini dirancang untuk penyegelan kerja tunggal dalam aplikasi bolak-balik hidrolik dan pneumatik. Ini dikategorikan ke dalam seri RC53 dan RC54 berdasarkan cincin-O yang cocok (sesuai dengan standar GB1235). Berkat desain cincin penyegel yang berbibir tipis, ia menawarkan kompensasi tindak lanjut yang sangat baik dan kinerja penyegelan yang unggul. Ia bekerja dengan baik dalam kondisi tekanan tinggi dan rendah, beroperasi tanpa "stick-slip" (merangkak), mendukung penyegelan bebas oli jangka panjang, dan banyak digunakan untuk piston silinder bertekanan tinggi.

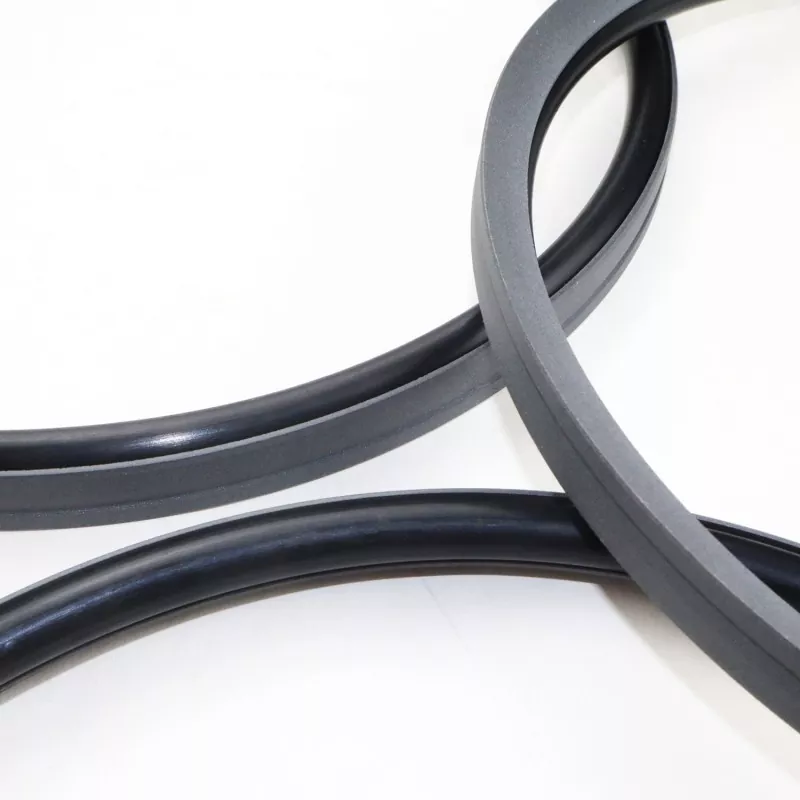

Alur berbentuk baji pada permukaan penyegelan berbentuk kaki meningkatkan integritas penyegelan dan ketahanan terhadap kontaminasi sekaligus mengurangi gesekan. Desain strukturalnya juga meningkatkan kapasitas menahan tekanan segel. Umumnya tidak cocok untuk pemasangan di alur tertutup.
1. Cocok untuk aplikasi hidrolik dan pneumatik;
2. Kinerja penyegelan yang sangat baik dalam kondisi tekanan tinggi dan rendah;
3. Gesekan rendah, ketahanan putus minimal, gerakan halus, gesekan dinamis dan statis yang sama, dan tidak ada selip;
4. Umur panjang; cocok untuk aplikasi pelumasan bebas minyak;
5. Cocok untuk penyegelan bertekanan tinggi dan bertekanan sangat tinggi;
Nilai batas tidak boleh terjadi secara bersamaan.
|
Tekanan (MPa) |
Suhu (°C) |
Kecepatan m/s |
Media |
|
≤100 |
-35 hingga +100 (dengan cincin-O NBR) |
≤6 |
Oli hidrolik berbahan dasar mineral, cairan tahan api (HFA/HFB), gas, dll. |
|
-20 hingga +180 (dengan O-ring FKM) |
1. Bahan O-ring yang kompatibel meliputi: R01 Nitrile Rubber (NBR), R02 Fluoroelastomer (FKM), dll.
2. Bahan cincin penyegel: Bahan standar PTFE3; bahan lain yang tersedia termasuk PTFE2, PTFE4, dan plastik berkinerja tinggi lainnya.
Model Pesanan: RC53-80x69.6x9.8-PTFE3-R01
Diameter Lubang x Diameter Alur x Lebar Alur | PTFE3: Kode material PTFE yang dimodifikasi | R01: Kode material cincin-O

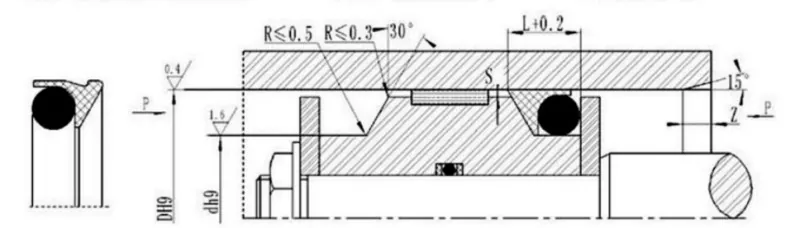

Ukuran apa pun dalam rentang parameter tersedia
|
Rentang bukaan D H9 |
Diameter alur d h9 |
Lebar alur L+0,2 |
Jarak bebas radial Smaks |
Talang Zmin |
Diameter kawat cincin-O Mengerjakan |
|
|
<40Mpa |
<60Mpa |
|||||
|
13~24 |
H-5.4 |
5.2 |
0.25 |
0.15 |
4 |
2.65 |
|
25~49 |
H-7.2 |
6.6 |
0.25 |
0.2 |
5 |
3.55 |
|
50~121 |
H-10.4 |
9.8 |
0.3 |
0.2 |
7 |
5.30 |
|
122~1500 |
H-13.6 |
12.8 |
0.35 |
0.25 |
10 |
7.00 |
Kompatibel dengan cincin-O GB1235; ukuran apa pun dalam kisaran yang ditentukan dapat diberikan.
|
Rentang bukaan D H9 |
Diameter alur d h9 |
Lebar alur L+0,2 |
Jarak bebas radial Smaks |
Talang Zmin |
Diameter kawat cincin-O Mengerjakan |
|
|
<40Mpa |
<60Mpa |
|||||
|
12~49 |
H-7.0 |
6.6 |
0.25 |
0.2 |
5 |
3.5 |
|
50~169 |
H-11.0 |
10.5 |
0.3 |
0.2 |
7 |
5.7 |
|
170~1500 |
H-16.6 |
15.5 |
0.5 |
0.3 |
12 |
8.6 |
Catatan: Untuk tekanan >60 MPa, toleransi kesesuaian H8/8 digunakan di area dasar segel, dan jarak bebas segel tekanan ultra tinggi Smax adalah <0,05.
