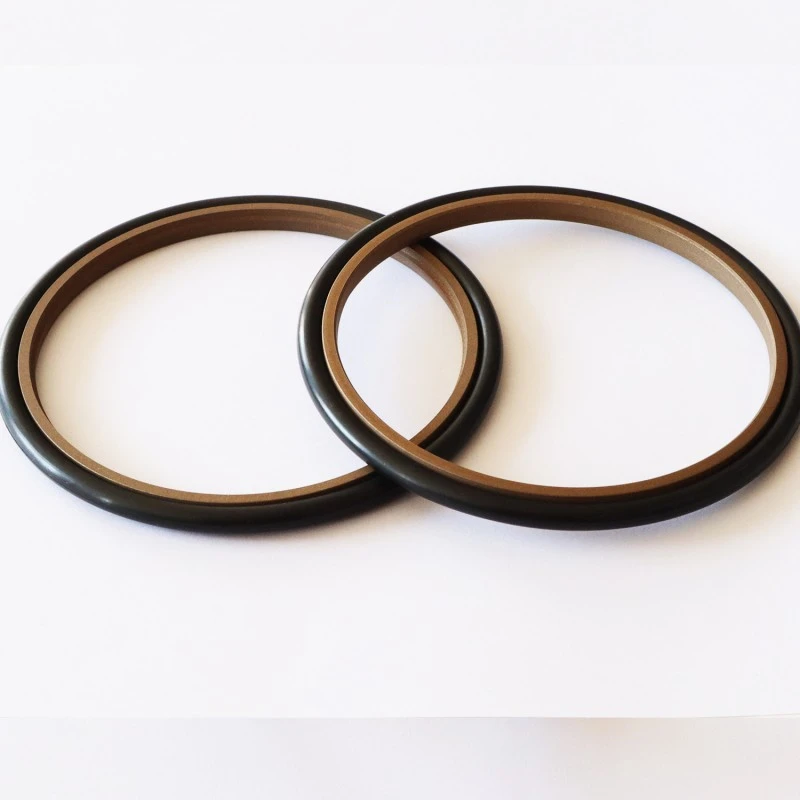

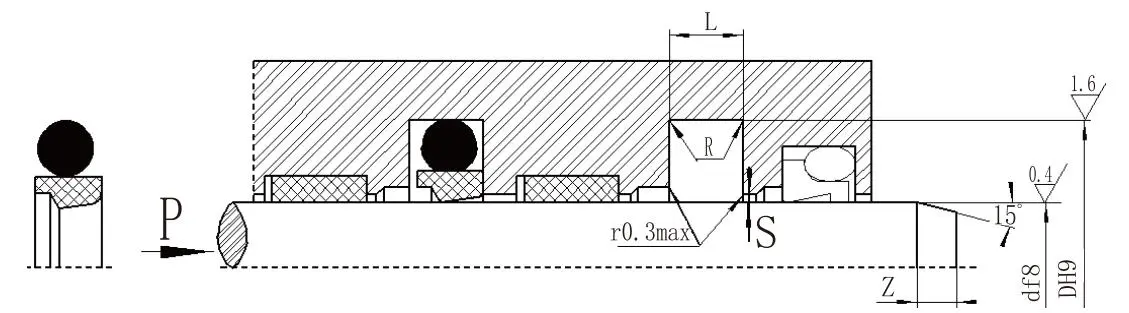

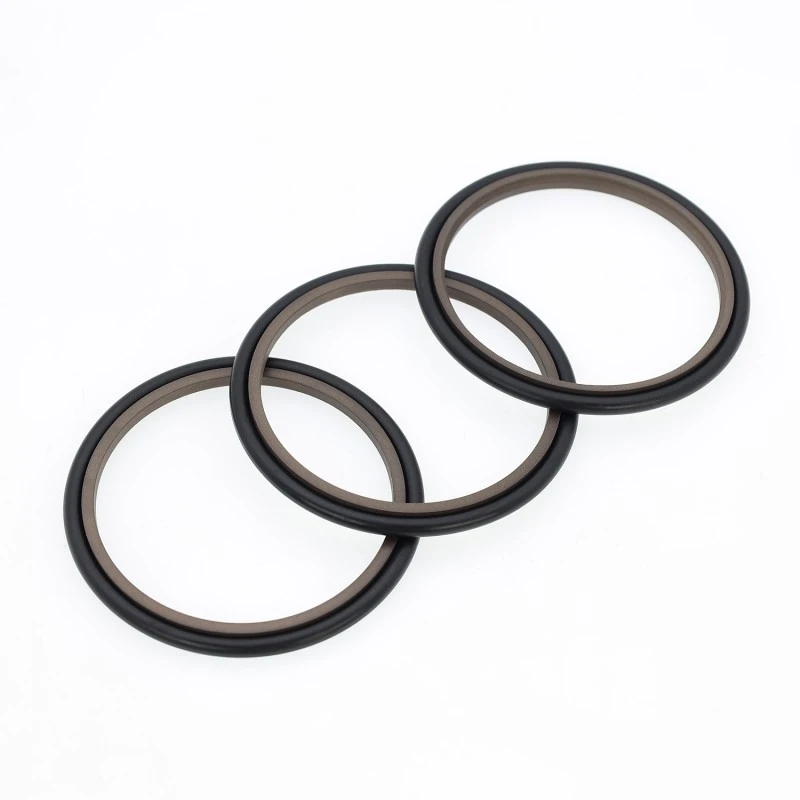

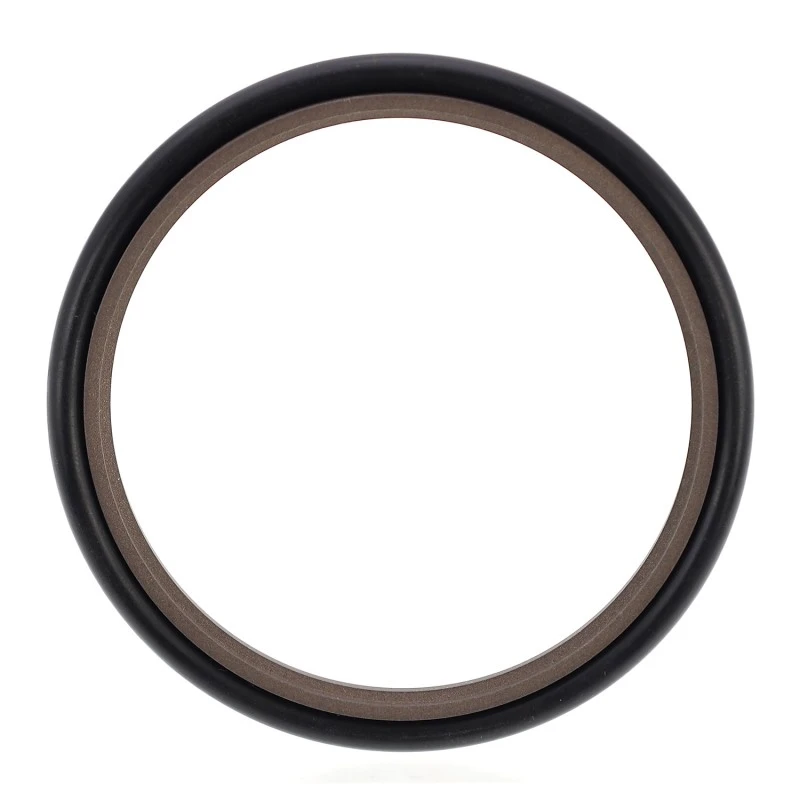

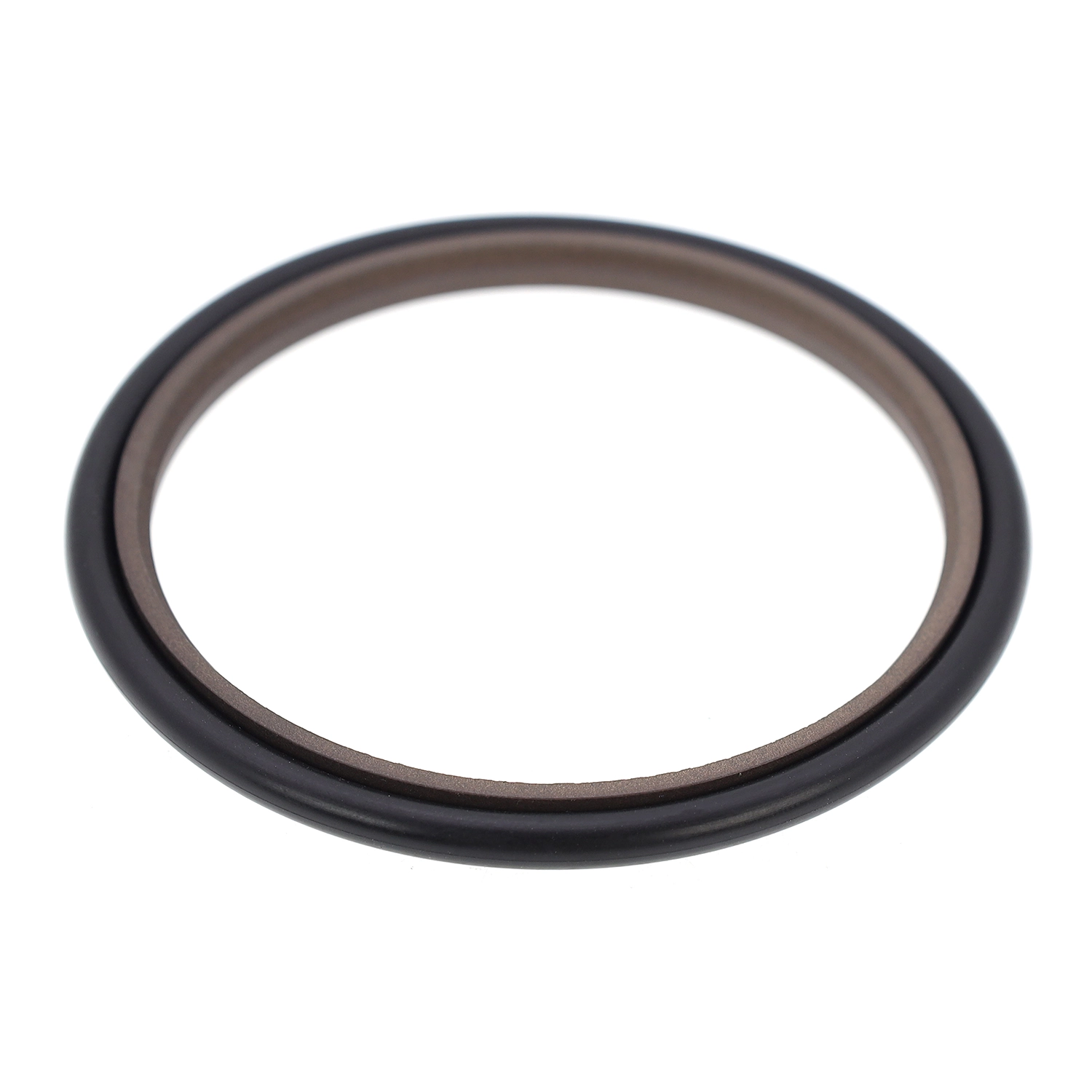

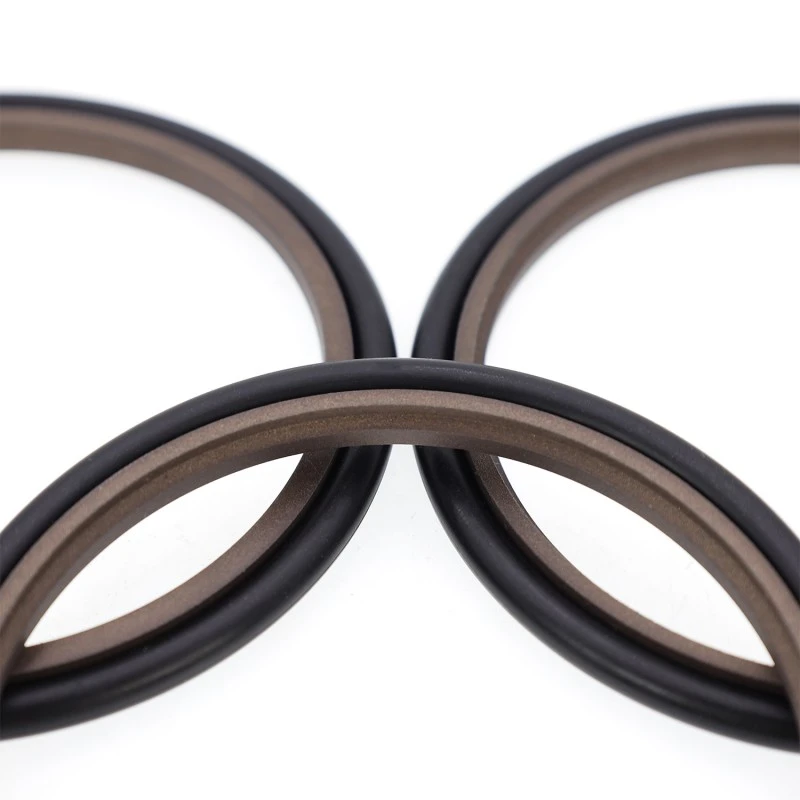

Step Seal terdiri dari cincin segel berundak berisi PTFE dan cincin-O, cocok untuk penyegelan tekanan searah dalam aplikasi hidraulik bolak-balik. O-ring memberikan gaya radial dan mengkompensasi keausan cincin seal. Biasanya digunakan bersama dengan cincin pemandu. Untuk diameter batang kurang dari 30mm, desain alur terbelah (terbuka) harus digunakan.
Fitur:
1. Gesekan rendah, resistansi awal rendah, gerakan halus, gesekan dinamis dan statis yang sama, dan tidak ada mulur;
2. Stabilitas tekanan tinggi di bawah tekanan dan kondisi yang keras;
3. Umur panjang, cocok untuk segel pelumasan bebas minyak;
4. Cocok untuk menyegel media dengan viskositas rendah seperti air;
Kondisi Pengoperasian yang Berlaku (Nilai Ekstrim Tidak Boleh Muncul Secara Bersamaan)
|
Tekanan Mpa |
Suhu ℃ |
Kecepatan m/s |
Sedang |
|
≤60 |
-35~+100 (NBR cincin-O yang cocok) |
≤6 |
Oli hidrolik berbahan dasar mineral, cairan tahan api (HFA/HFB), air, dll. |
|
-20~+200 (pencocokan O-ring FKM) |
Pemilihan Bahan
1. Tersedia bahan O-ring: R01 Nitrile-butadiene rubber (NBR), RO2 Fluororubber (FKM), dll.
2. Bahan cincin penyegel: PTFE2, PTFE3, PTFE4, PU, dll.
Contoh Pemesanan
Model Pesanan: RC11-40x55.1x6.3-PTFE3-R01
Model Pemesanan: RC11-B-40x55.1x6.3-PTFE3-RO2 Model: Diameter Batang x Diameter Alur x Lebar Alur PTFE3 (PTFE Modifikasi) Kode Material: R01, R02 - Kode Material O-Ring
