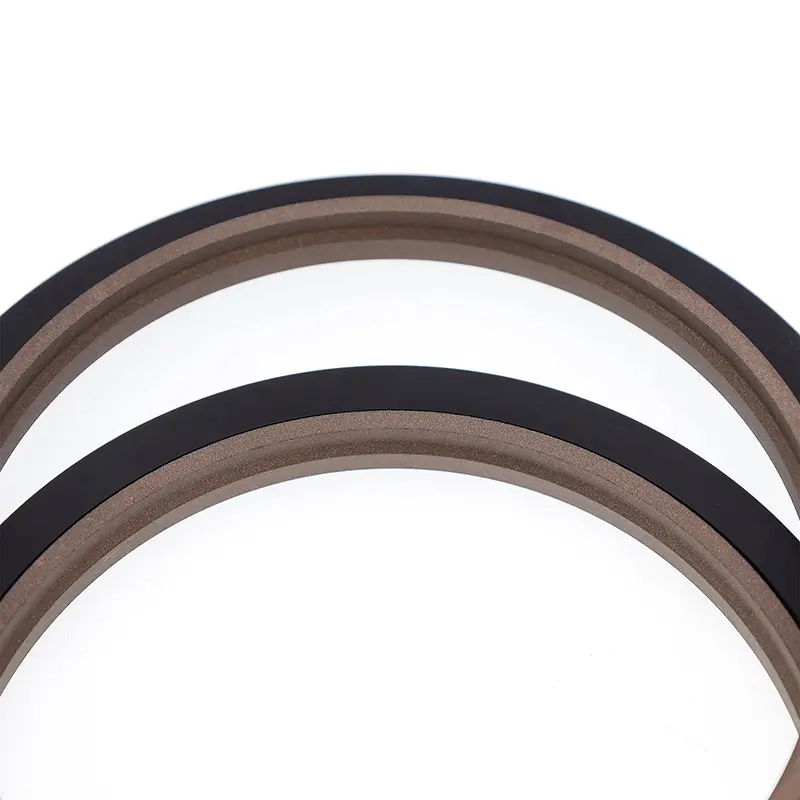

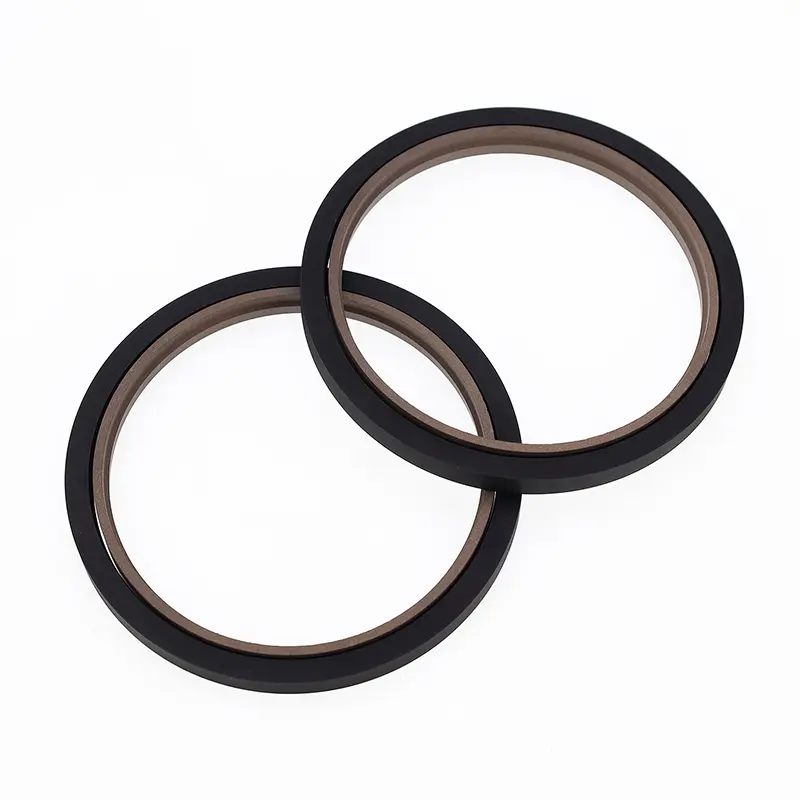

Segel langkah batang piston tugas berat (Step Seals) terdiri dari cincin segel berundak berisi PTFE dan cincin karet persegi panjang. Mereka cocok untuk penyegelan tekanan searah dalam aplikasi hidrolik bolak-balik. Cincin persegi panjang memberikan gaya radial dan mengkompensasi keausan cincin segel. Biasanya digunakan bersama dengan cincin pemandu. Alur terpisah (terbuka) sebaiknya digunakan untuk diameter batang kurang dari 30mm. Mereka biasanya digunakan pada peralatan hidrolik tugas berat.
Fitur:
1. Gesekan rendah, resistansi awal rendah, gerakan halus, gesekan dinamis dan statis yang sama, dan tidak ada mulur;
2. Stabilitas tekanan tinggi di bawah tekanan dan kondisi yang keras;
3. Umur panjang, cocok untuk segel bebas minyak;
4. Cocok untuk menyegel media dengan viskositas rendah seperti air.
Kondisi Pengoperasian yang Berlaku (Nilai Ekstrim Tidak Boleh Muncul Secara Bersamaan)
|
Tekanan Mpa |
Suhu ℃ |
Kecepatan m/s |
Sedang |
|
≤60 |
-35~+100 (NBR cincin-O yang cocok) |
≤6 |
Oli hidrolik berbahan dasar mineral, cairan tahan api (HFA/HFB), air, dll. |
|
-20~+200 (pencocokan O-ring FKM) |
Pemilihan Bahan
1. Tersedia bahan cincin persegi panjang: R01 nitrile rubber (NBR), R02 fluororubber (FKM), dll.
2. Bahan cincin penyegel: PTFE2, PTFE3, PTFE4, PU, dll. (Lihat Deskripsi Bahan).
Contoh Pemesanan

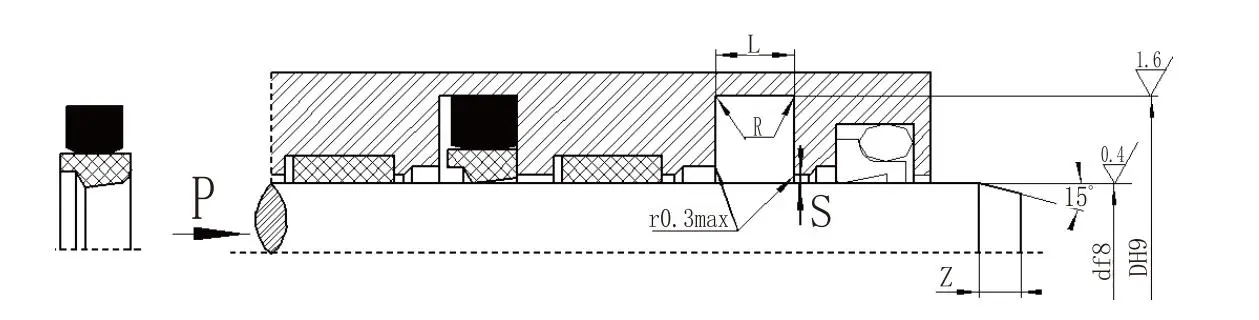

Model Pemesanan: RC12 - 40 x 55 x 7,5 mm - PTFE3 - Model RO1 - Diameter Batang x Diameter Alur x Lebar Alur; PTFE3 - Kode Bahan PTFE yang Dimodifikasi; R01 - Kode Bahan Cincin Persegi Panjang
