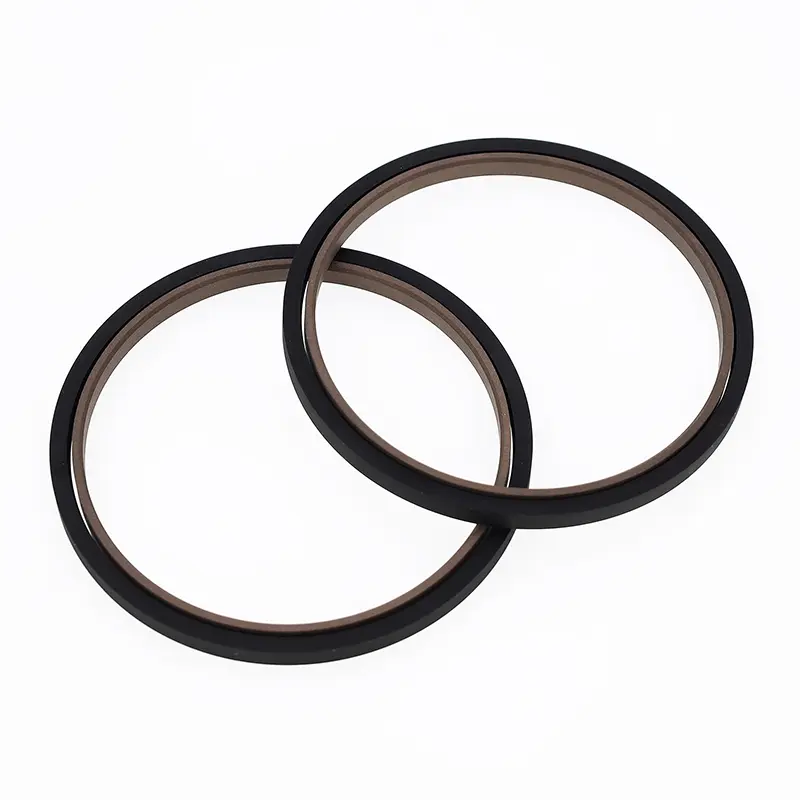

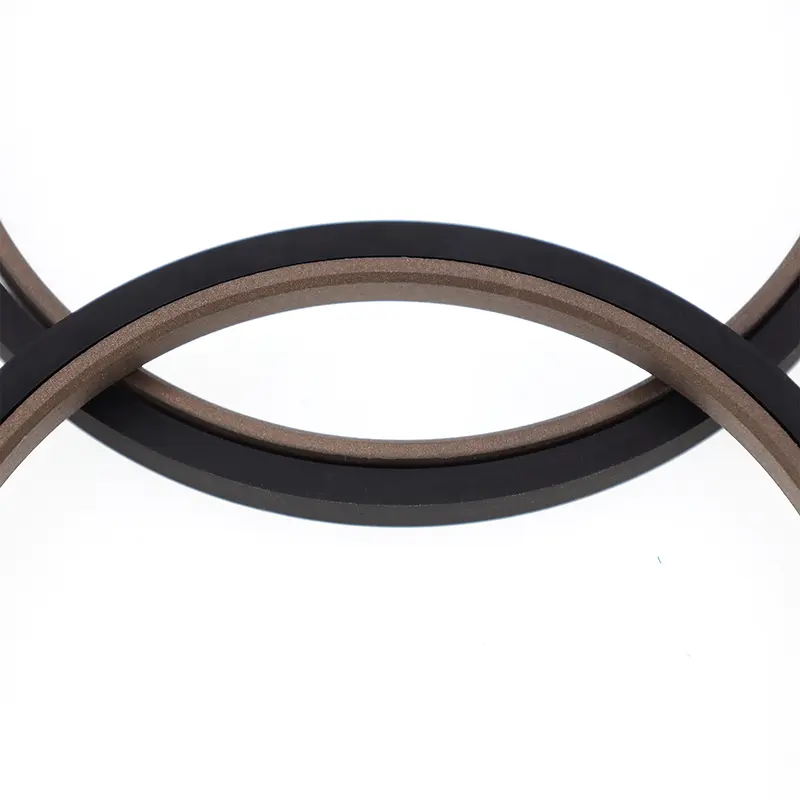

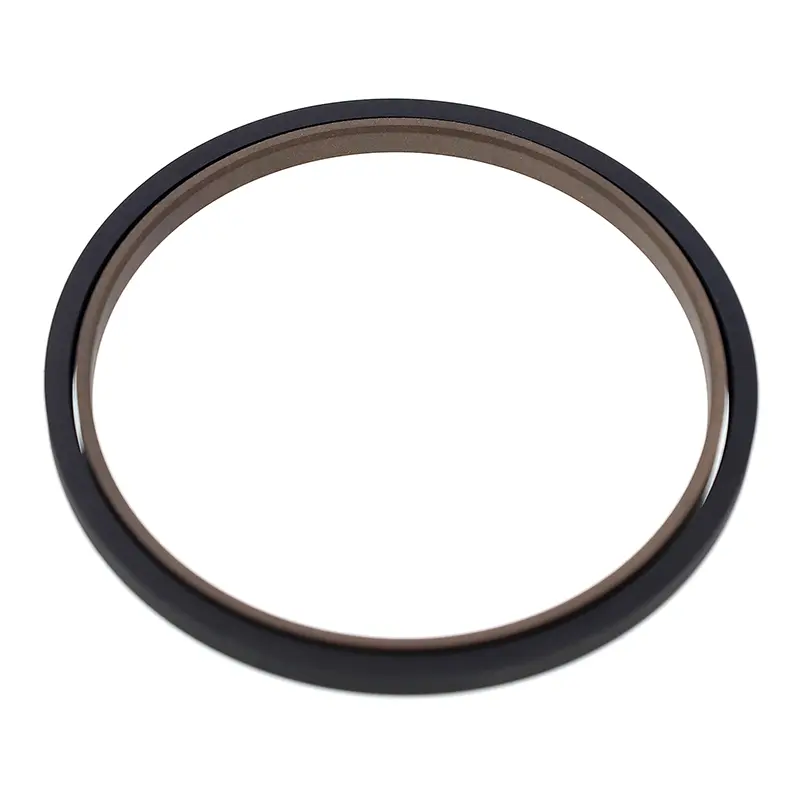

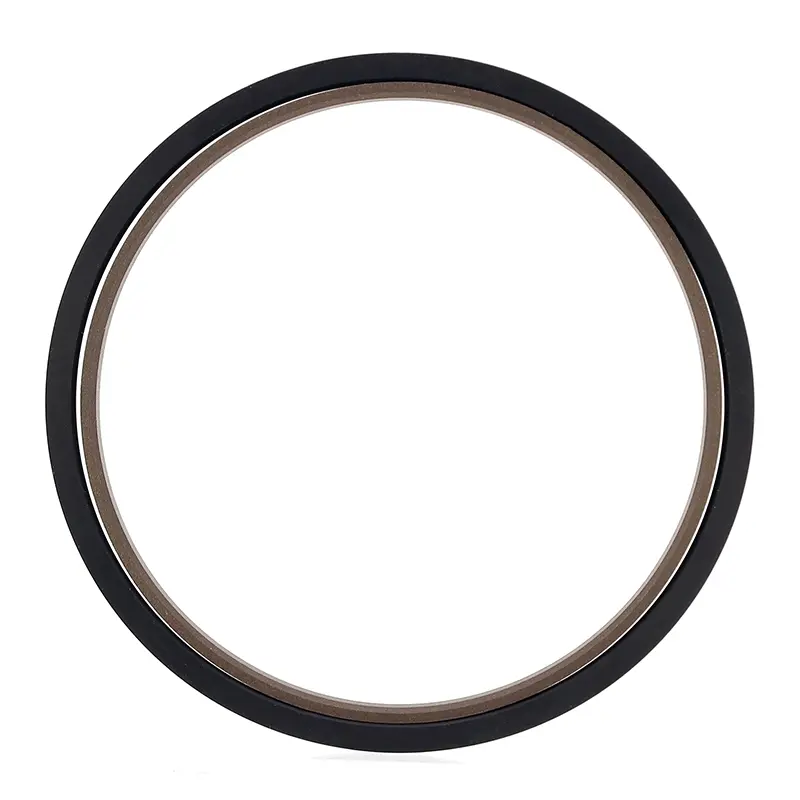

Segel kombinasi persegi panjang untuk batang piston terdiri dari cincin penyegel persegi panjang berisi PTFE dan cincin karet persegi panjang. Sangat cocok untuk penyegelan tekanan dua arah dalam aplikasi hidrolik dan pneumatik bolak-balik. Cincin persegi panjang memberikan gaya radial dan mengkompensasi keausan cincin segel. Untuk diameter batang kurang dari 30mm, desain alur terbelah (terbuka) harus digunakan.
Fitur:
1. Gesekan rendah, resistansi awal rendah, gerakan halus, gesekan dinamis dan statis yang sama, dan tidak ada mulur;
2. Segel tujuan ganda untuk aplikasi hidrolik dan pneumatik, cocok untuk penyegelan tekanan dua arah;
3. Umur panjang, cocok untuk pelumasan bebas minyak;
4. Desain kompak untuk kemudahan instalasi dan pemeliharaan.
Kondisi Pengoperasian yang Berlaku (Nilai Ekstrim Tidak Boleh Muncul Secara Bersamaan)
|
Tekanan Mpa |
Suhu ℃ |
Kecepatan m/s |
Sedang |

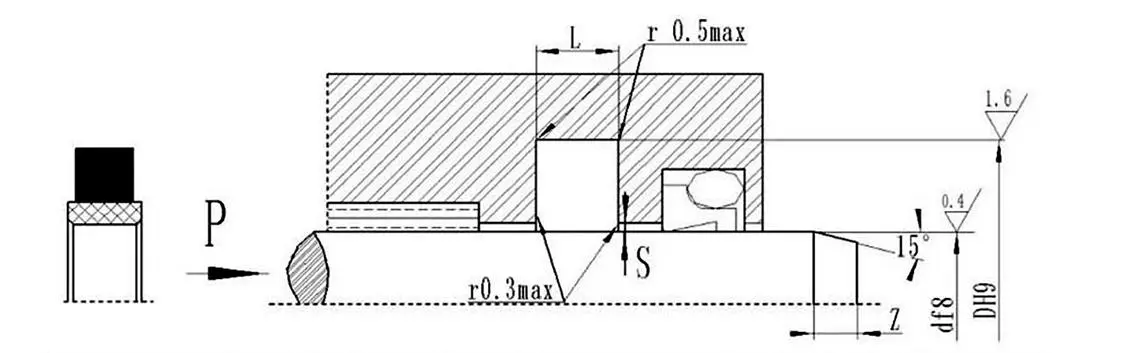

Kesenjangan ekstrusi Smaks |
|
≤40 |
-35~+100 (cincin persegi panjang yang serasi NBR) |
≤4 |
Oli hidrolik berbahan dasar mineral, cairan tahan api (HFA/HFB), air, gas, dll. |
0,4 (＜25MPA) |
|
-20~+200 (mencocokkan FKM cincin persegi panjang) |
0,2 (＜40MPA) |
Pemilihan Bahan
1. Bahan persegi panjang yang tersedia: karet nitril R01 (NBR), karet fluororubber RO2 (FKM), dll.
2. Bahan cincin penyegel: PTFE2, PTFE3, PTFE4 (lihat deskripsi bahan).
Contoh Pemesanan
Model Pesanan SPN-d*DL-PTFE3-R01: Diameter Batang*Diameter Bawah Alur*Lebar Alur
SPN Model PTFE3 - Kode Material PTFE yang Dimodifikasi R01 - Kode Material Cincin Persegi Panjang
