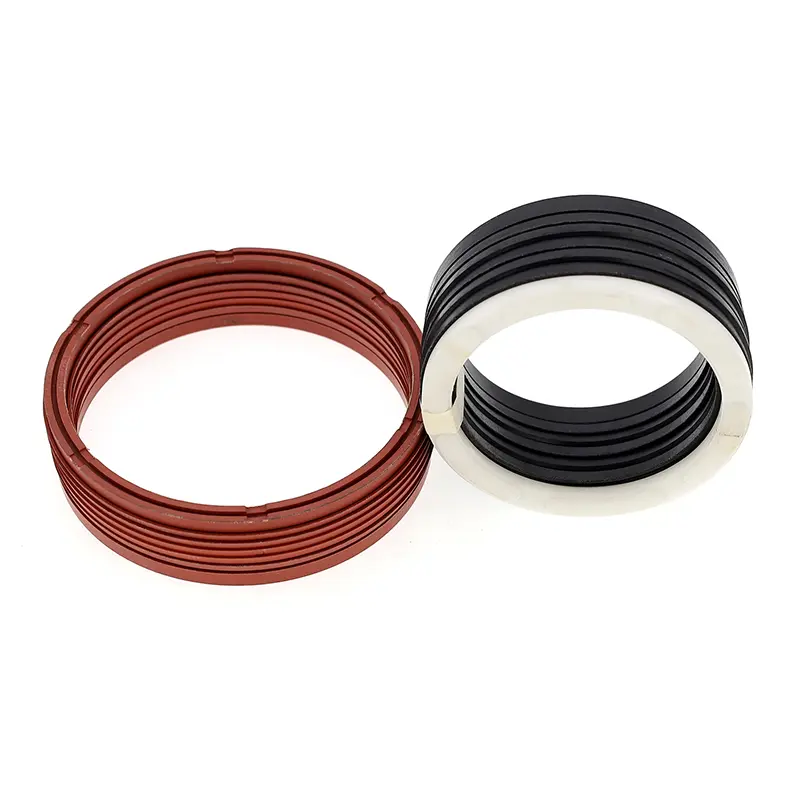

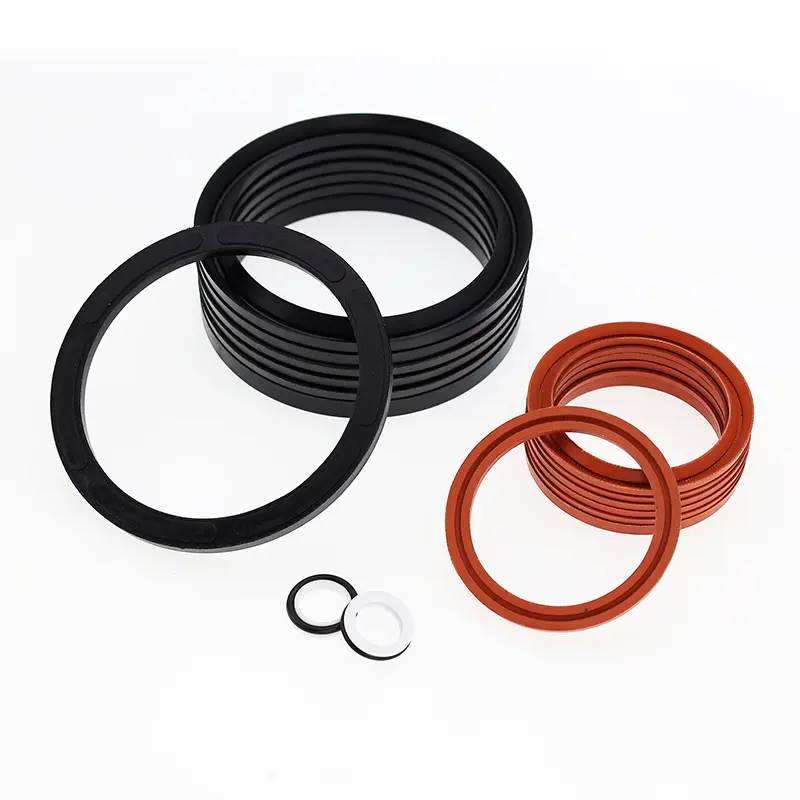

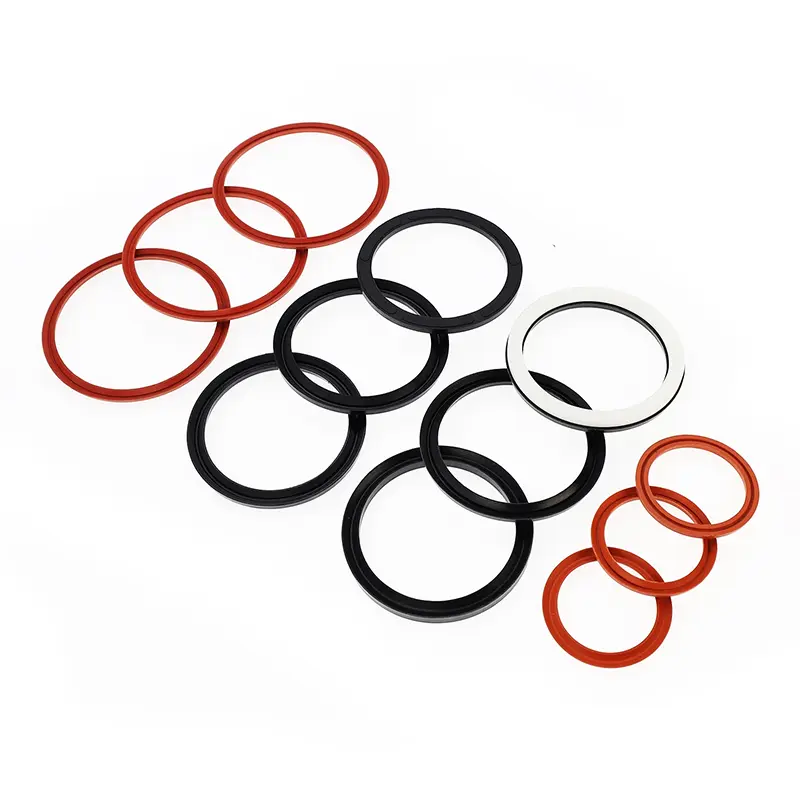

Segel kombinasi berbentuk V untuk batang piston terdiri dari satu set (setidaknya tiga) cincin penyegel berbentuk V, cincin kompresi, dan cincin penyangga. Sangat cocok untuk penyegelan tekanan searah dalam aplikasi hidrolik bolak-balik. Gemuk yang kompatibel dengan bahan penyegel harus digunakan selama pemasangan. Itu tidak dapat dipasang di alur monolitik (tertutup).
Fitur:
1. Berbagai macam bahan tersedia, memungkinkan penyesuaian optimal agar sesuai dengan berbagai aplikasi.
2. Cocok untuk digunakan dalam kondisi pengoperasian yang keras, beradaptasi dengan hampir semua media dan kondisi yang menuntut.
3. Masa pakai yang lama, cocok untuk segel pelumasan bebas oli (dengan pemilihan material yang sesuai).
4. Kinerja penyegelan dan gesekan yang dapat disesuaikan dapat dicapai dengan menyesuaikan paking, dan dimensi aksial dapat disesuaikan dengan menambahkan atau melepas cincin penyegel berbentuk V.
5. Efektif bahkan dengan kualitas permukaan penyegelan yang buruk.
Kondisi Pengoperasian yang Berlaku (Nilai Ekstrim Tidak Boleh Muncul Secara Bersamaan)
|
Tekanan Mpa |
Suhu ℃ |
Kecepatan m/s |
Sedang |
|||
|
≤60 |
-35~+100 (karet nitril atau karet kain nitril) |
-20~+200 (kain fluororubber atau fluororubber) |
-200~+260 (PTFE) |
≤0,5 (karet atau karet yang diperkuat kain) |
≤15 (PTFE) |
Hampir semua media (pilihan kombinasi bahan yang masuk akal) |
Bahan
1. Bahan Cincin Tekanan: PTFE, Kain Nitril-Butadiena Karet (NBR), Kain Karet Fluororubber-Butadiena, Nilon, Polioksimetilen
2. Bahan V-Ring: PTFE, Kain Nitril-Butadiena Karet (NBR), Karet Fluoro, Kain Karet Fluororubber-Butadiena, Poliuretan
3. Bahan Cincin Pendukung: Kain Karet Nitril-Butadiena, Kain Karet Fluororubber-Butadiena, Nilon, Polioksimetilen, PTFE
Contoh Pemesanan
|
Model |
Bahan |
Ruang lingkup yang berlaku |
Penyegelan |
|
RC15-A |
Cincin V: kain NBR, cincin tekanan, cincin penyangga: kain NBR/PA/POM/PTFE |
Suhu normal, tekanan tinggi |
Bagus |
|
RC15-B |
Cincin V: kain FKM, cincin penekan, cincin penyangga: kain FKM/PTFE |
Suhu tinggi, tekanan tinggi |
Bagus |
|
RC15-C |
Cincin V: NBR, cincin tekanan, cincin penyangga: kain NBR/PA/POM/PTFE |
Suhu normal, tekanan sedang dan rendah |
Bagus sekali |
|
RC15-D |
Cincin V: FKM, cincin penekan, cincin penyangga: kain FKM/PTFE |
Suhu tinggi, tekanan sedang dan rendah |
Bagus sekali |
|
RC15-E |
Cincin V: Kombinasi kain NBR+NBR, cincin tekanan, cincin penyangga: kain NBR/PA/POM/PTFE |
Suhu normal, tekanan sedang dan tinggi |
Sangat bagus |
|
RC15-F |
V-ring: kombinasi kain FKM+FKM, ring penekan, ring penyangga: kain FKM/PTFE |
Temperatur tinggi, tekanan sedang dan tinggi |
Sangat bagus |
|
RC15-G |
Cincin V, cincin tekanan, cincin penyangga: PTFE1/PTFE2/PTFE3/PTFE4 |
Media korosif suhu tinggi dan tekanan tinggi |
Normal |
|
RC15-H |
Cincin V: PU, cincin tekanan, cincin penyangga: PU/PA/POM/PTFE |
Suhu normal, tekanan sedang dan tinggi |
Sangat bagus |

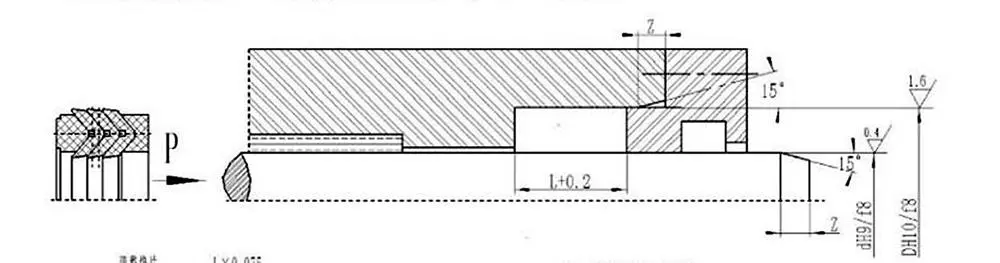

Peraturan talang pemasangan
|
Diameter batang d |
Panjang talang Zmin |
|
0~100 |
5 |
|
101~200 |
7.5 |
|
200~500 |
10 |
|
＞500 |
12.5 |
Segel berbentuk V dapat disetel dalam dimensi aksial dengan menyetel paking untuk mencapai penyegelan dan gesekan yang optimal. Keausan awal setelah pengoperasian jangka panjang dapat diperpanjang dengan menyesuaikan dimensi aksial. Desain yang direkomendasikan untuk dimensi aksial rongga segel yang dapat disesuaikan adalah 1,025L, dengan rentang penyesuaian 7,5%L.
