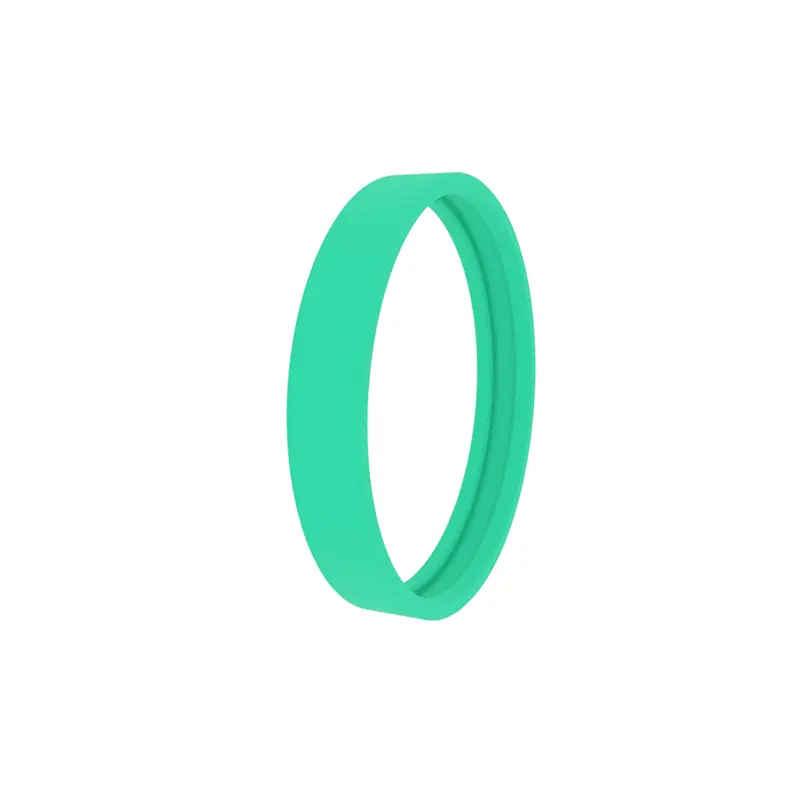

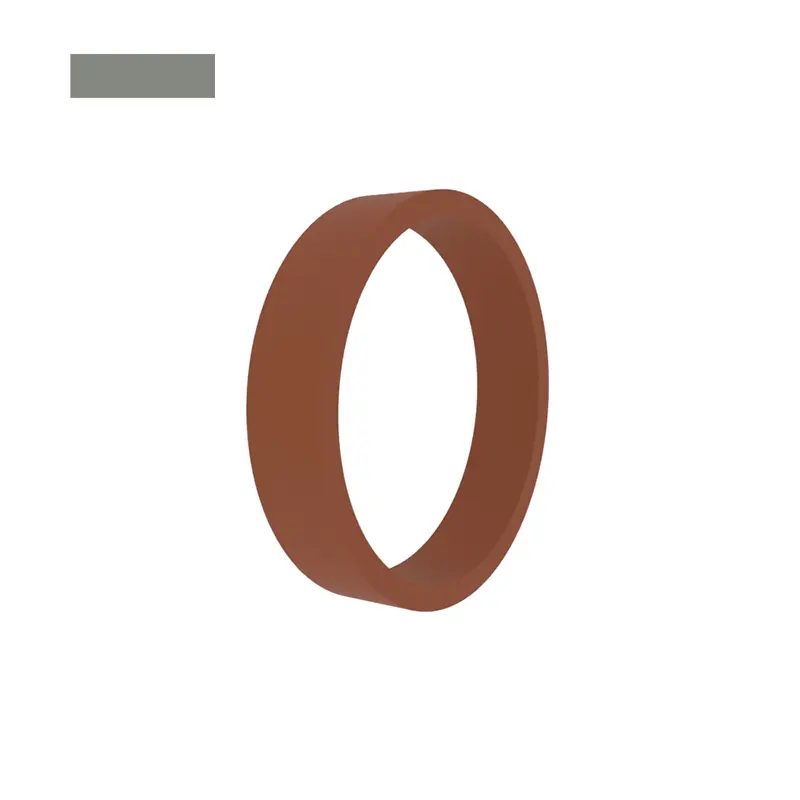

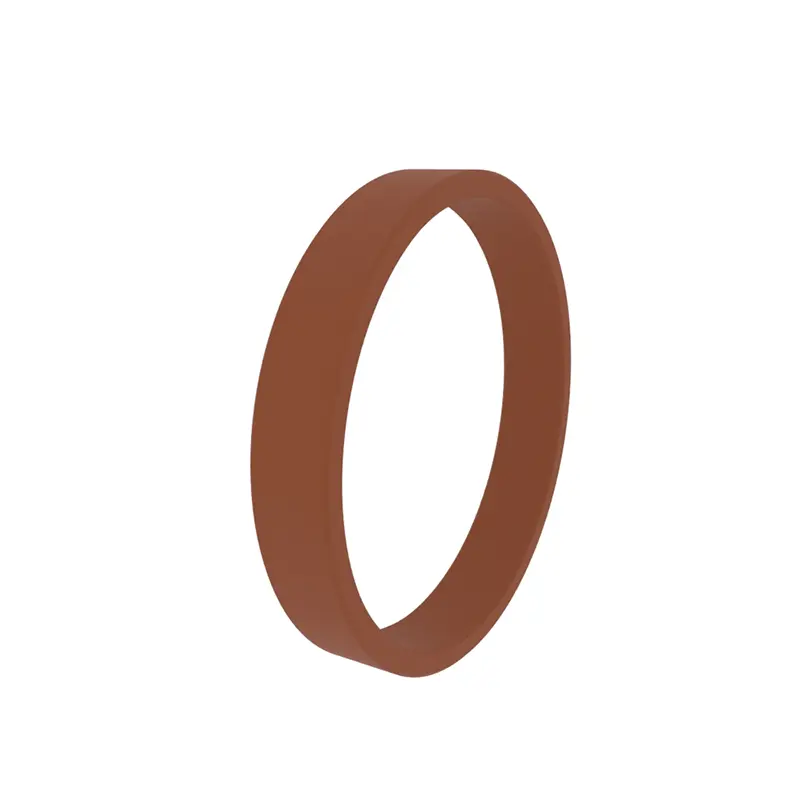

Cincin pemandu segel belok kami banyak digunakan dalam silinder hidrolik, sistem pneumatik, mesin industri dan bidang lainnya. Kami dapat memberikan solusi khusus sesuai dengan kebutuhan pelanggan untuk membantu meningkatkan efisiensi operasi peralatan dan keandalan penyegelan. Menurut karakteristik yang berbeda, kami telah membagi cincin panduan segel belok menjadi seri model yang berbeda.

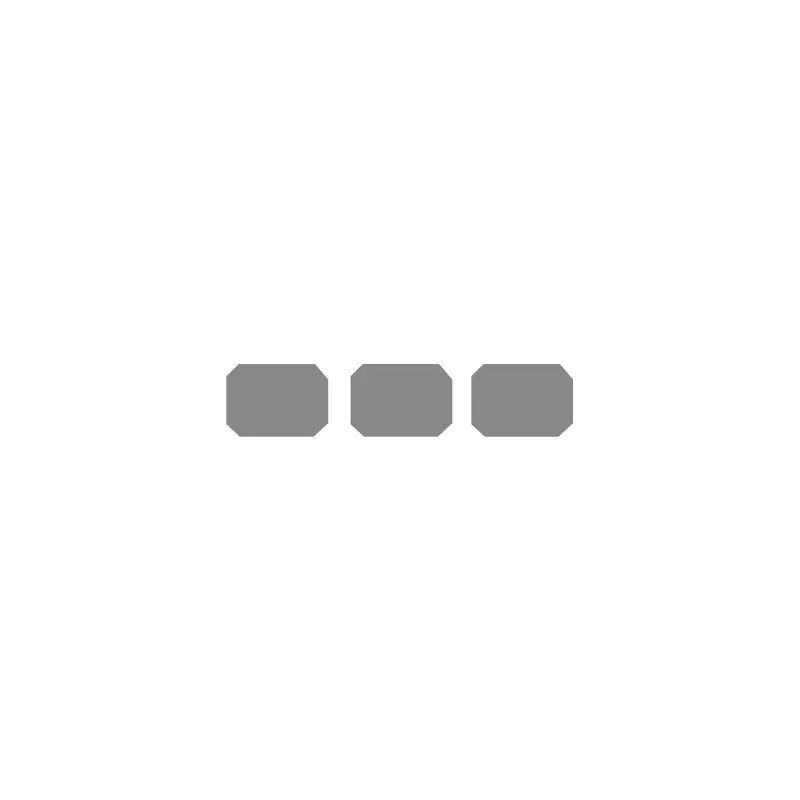

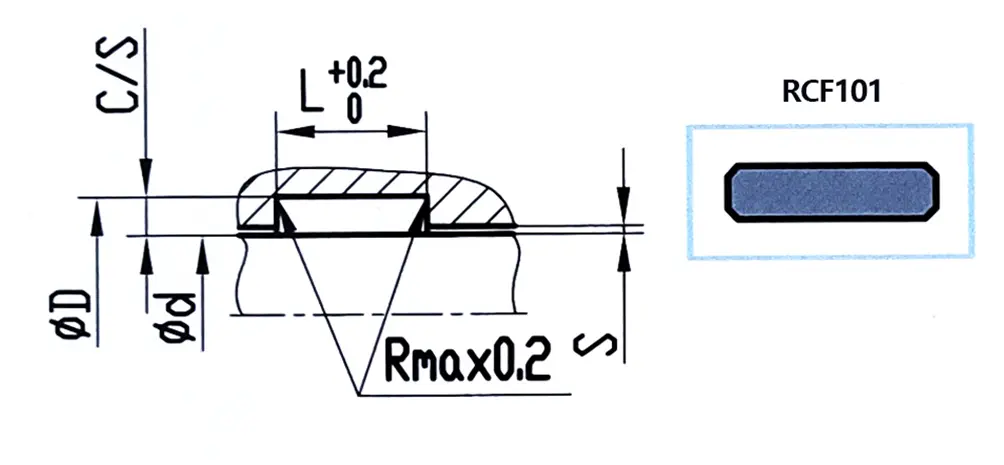

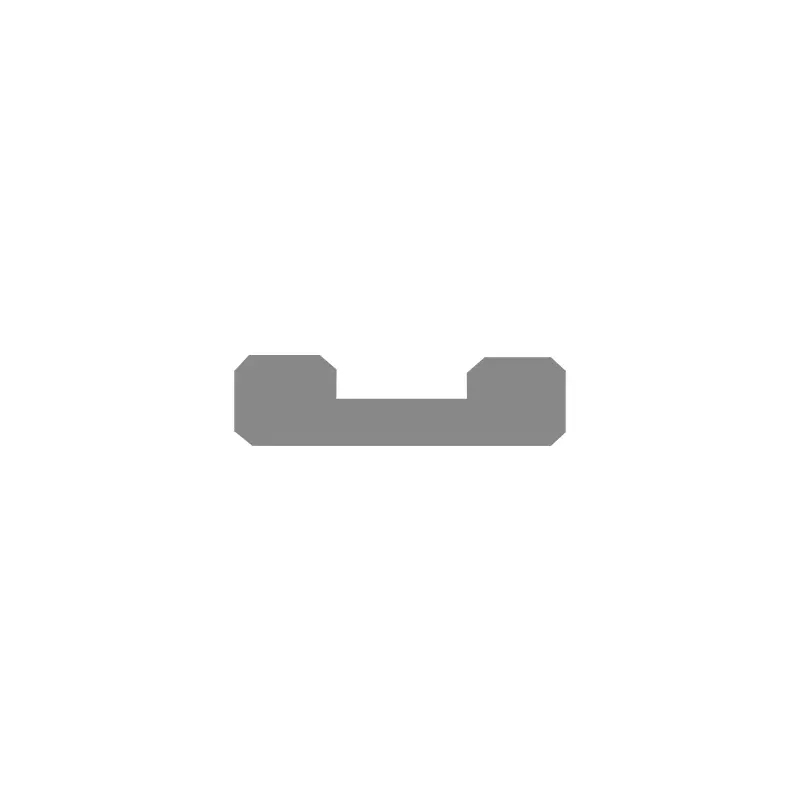

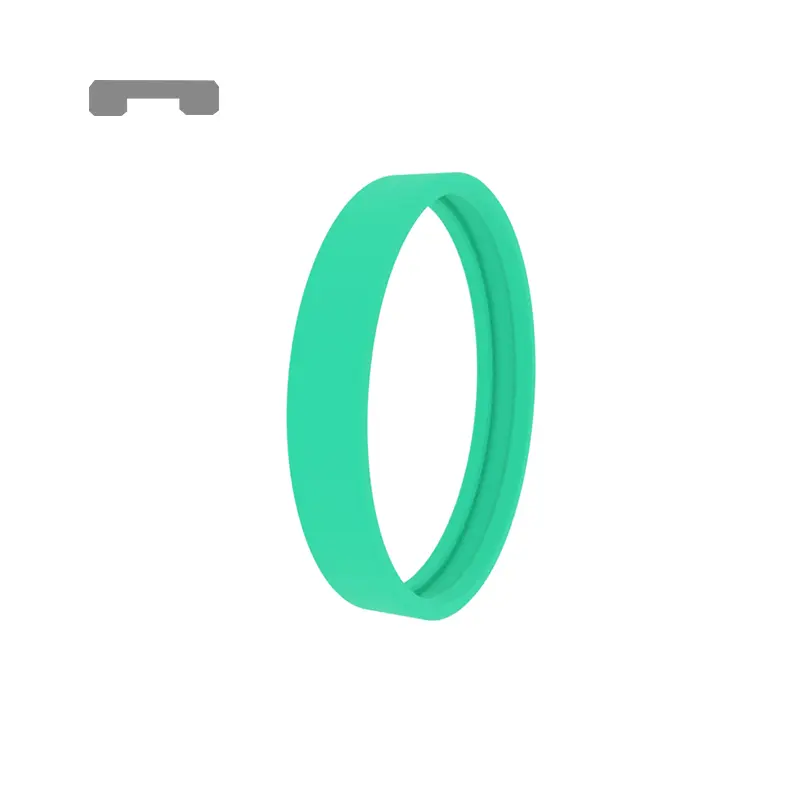

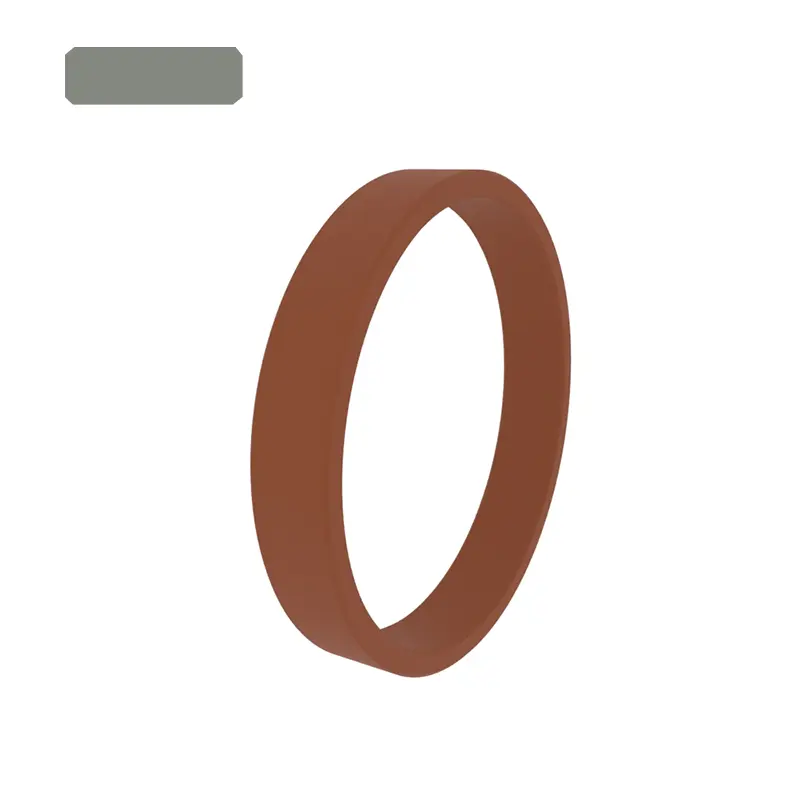

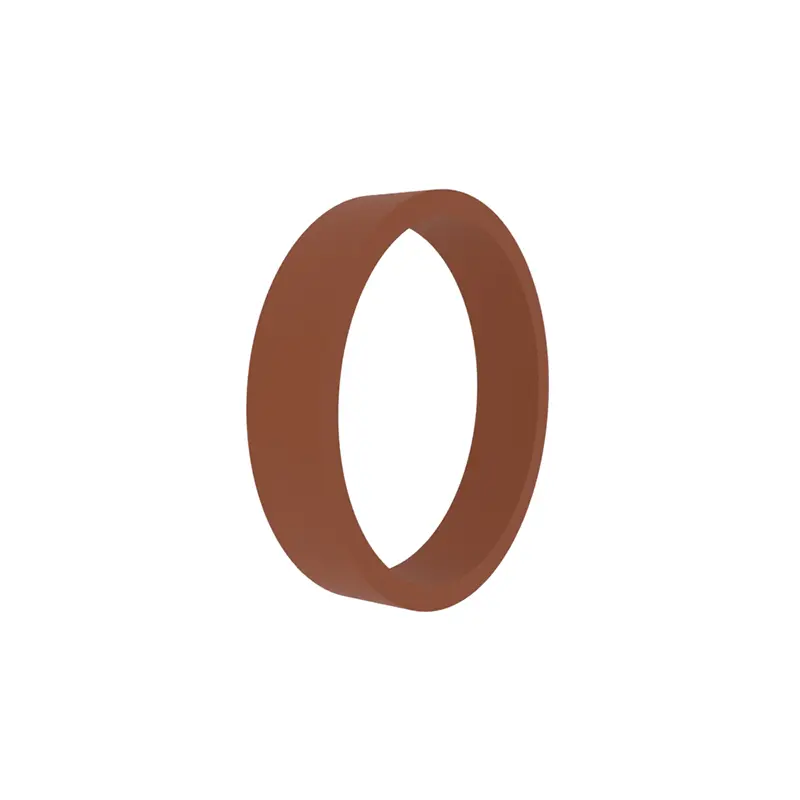

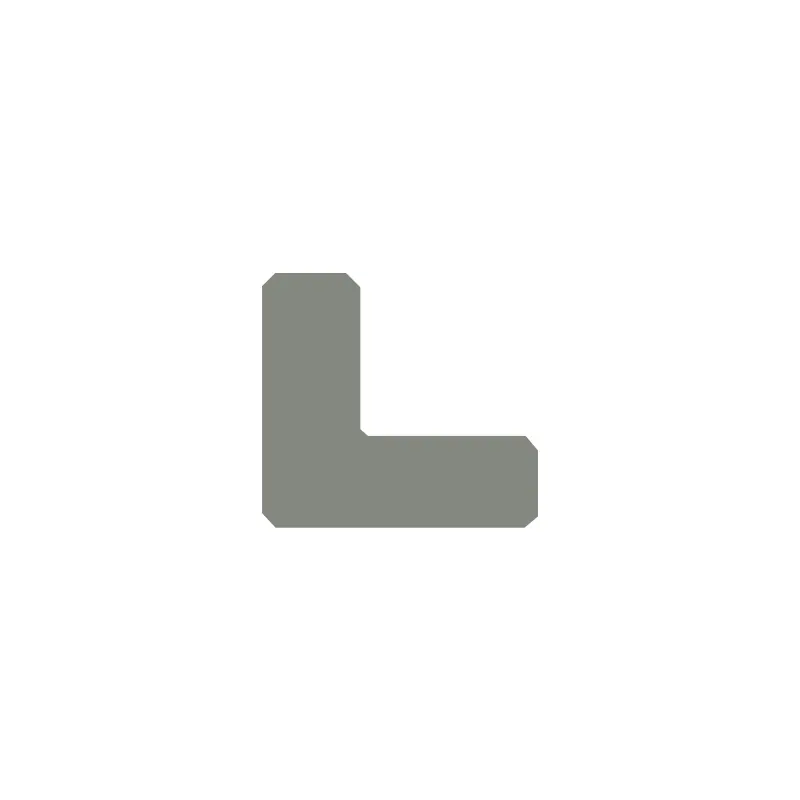

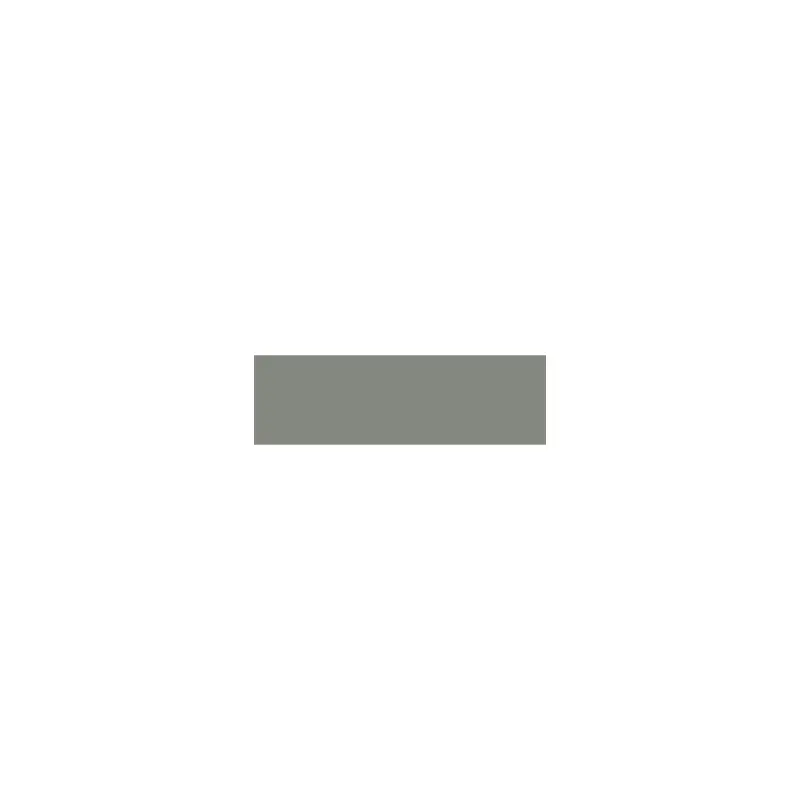

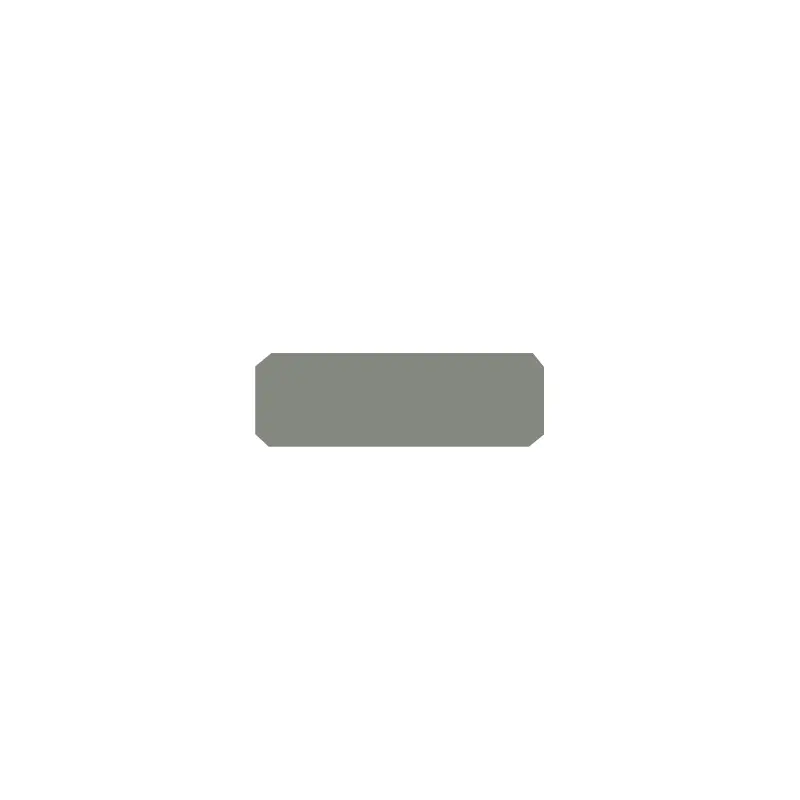

RCF101, RCF102, RCFB102 Cincin panduan standar cocok untuk panduan piston dan piston batang silinder. Sebagian besar dari mereka perlu dibuka dan dipasang di alur tertutup, atau dapat dibuka.

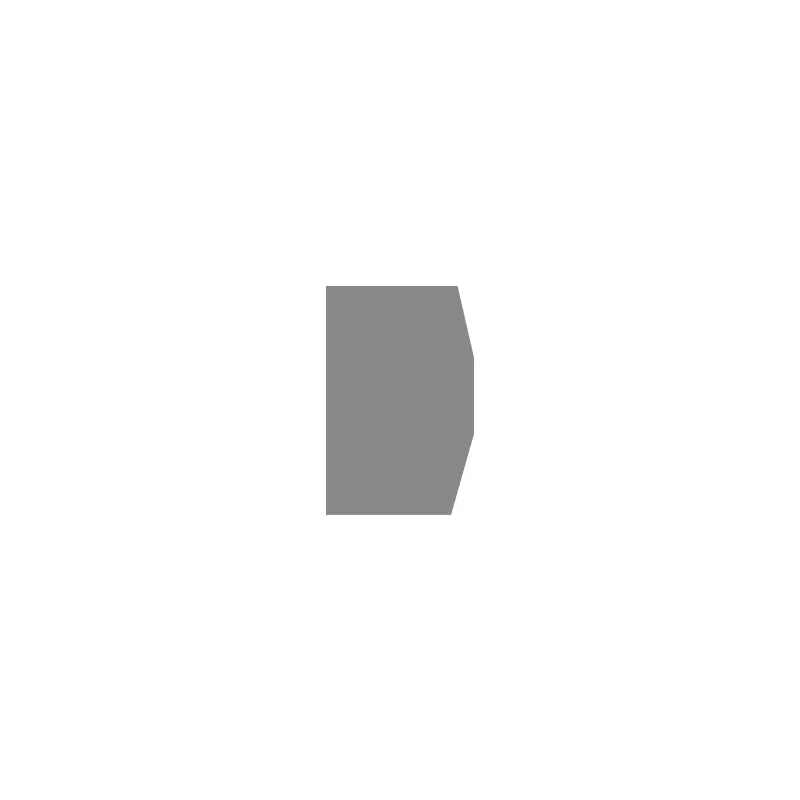

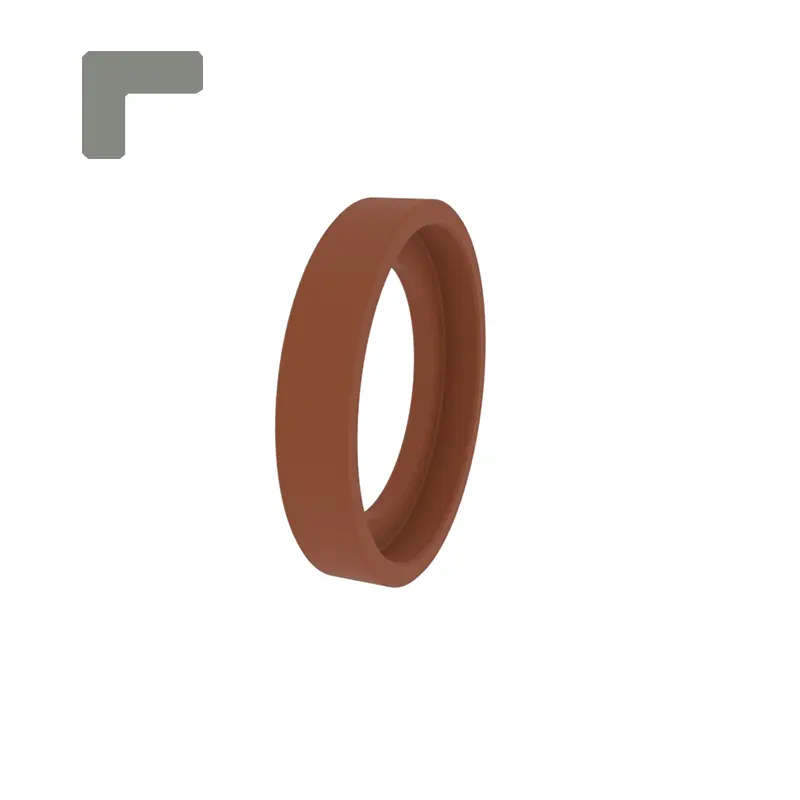

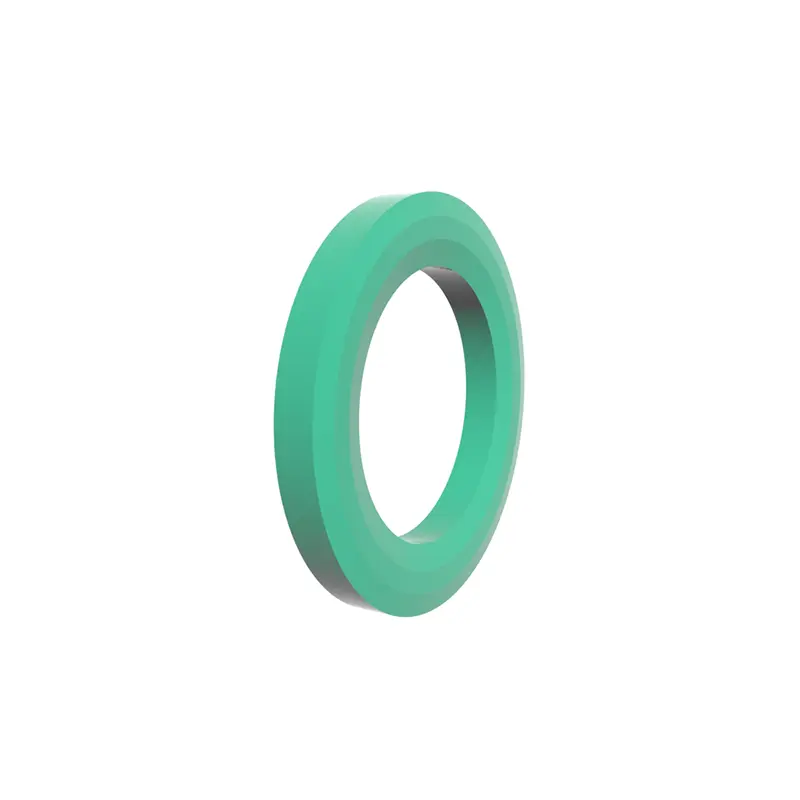

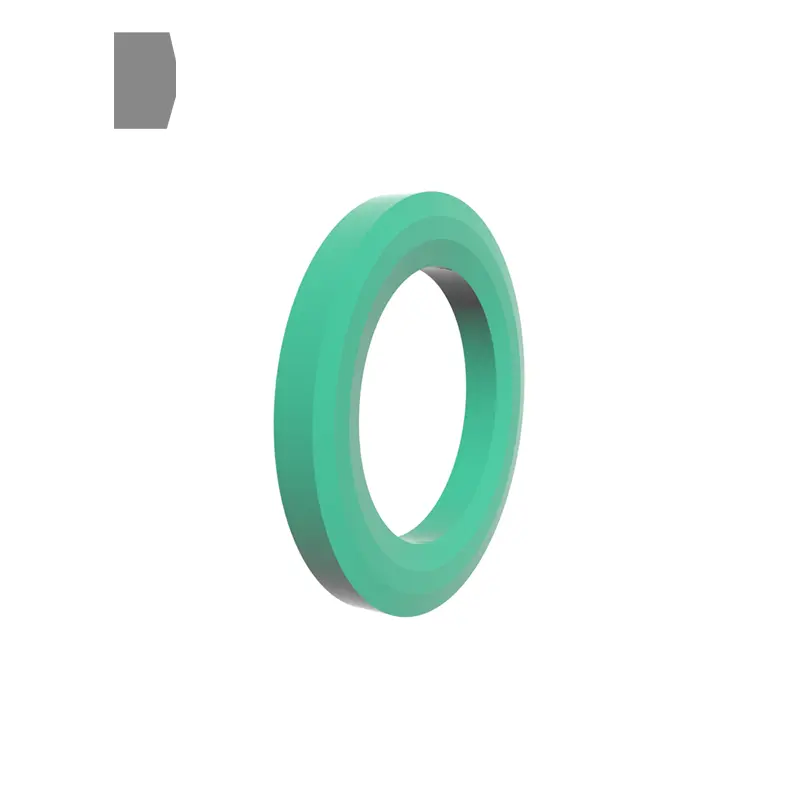

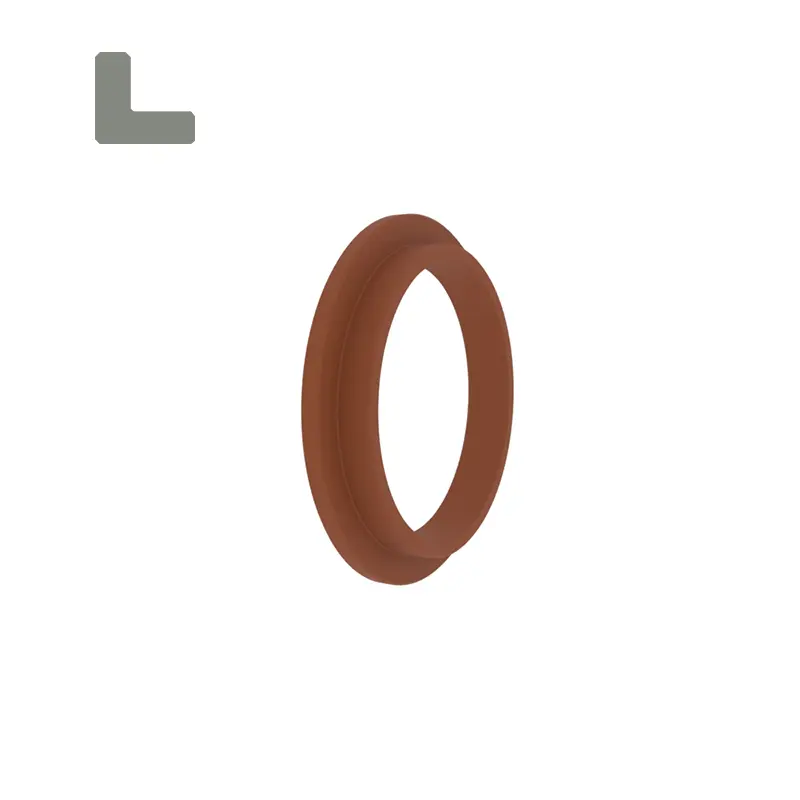

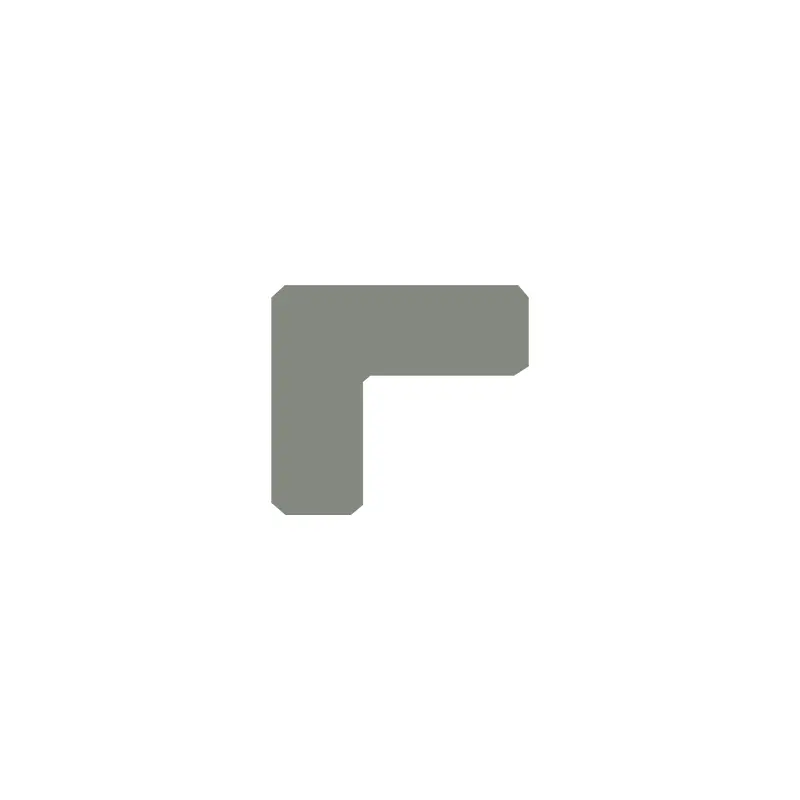

RCF103, RCF104 Cincin panduan standar cocok untuk panduan piston. Desain dengan sudut membuatnya memiliki fungsi cincin pemandu dan cincin penahan. Itu bisa terbuka atau tidak.

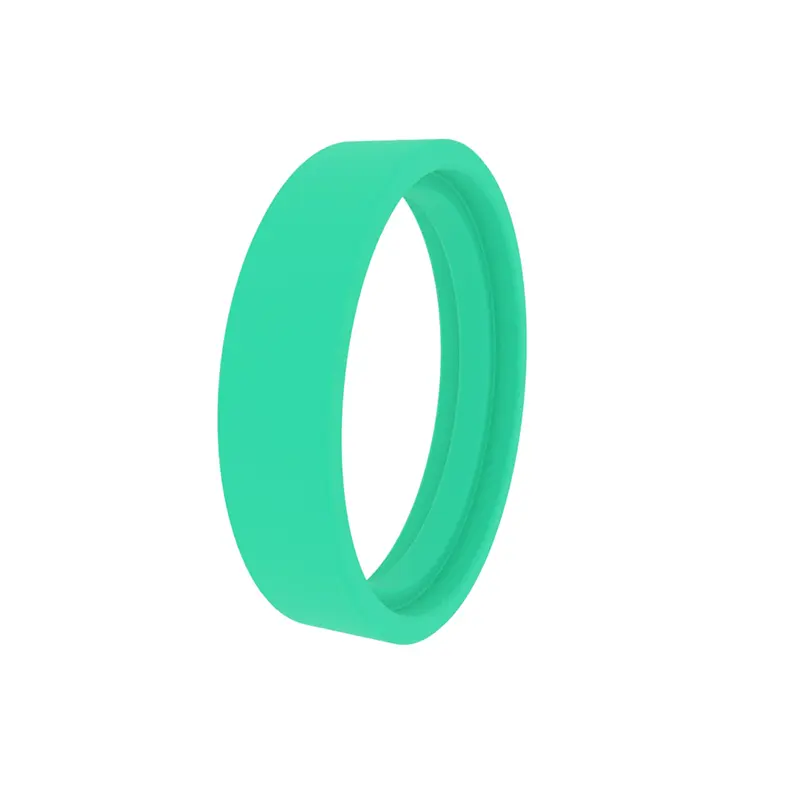

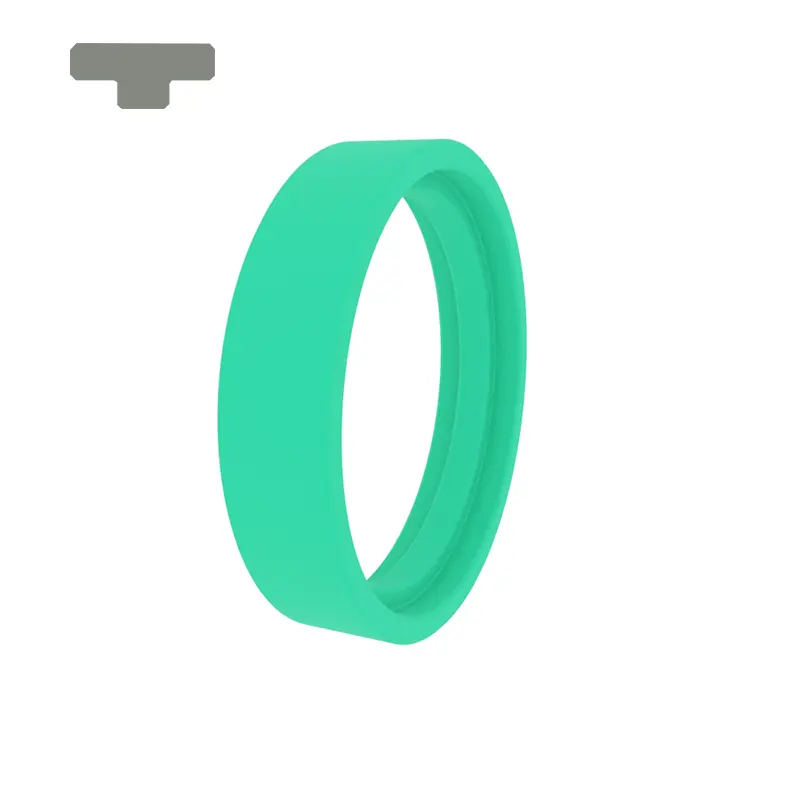

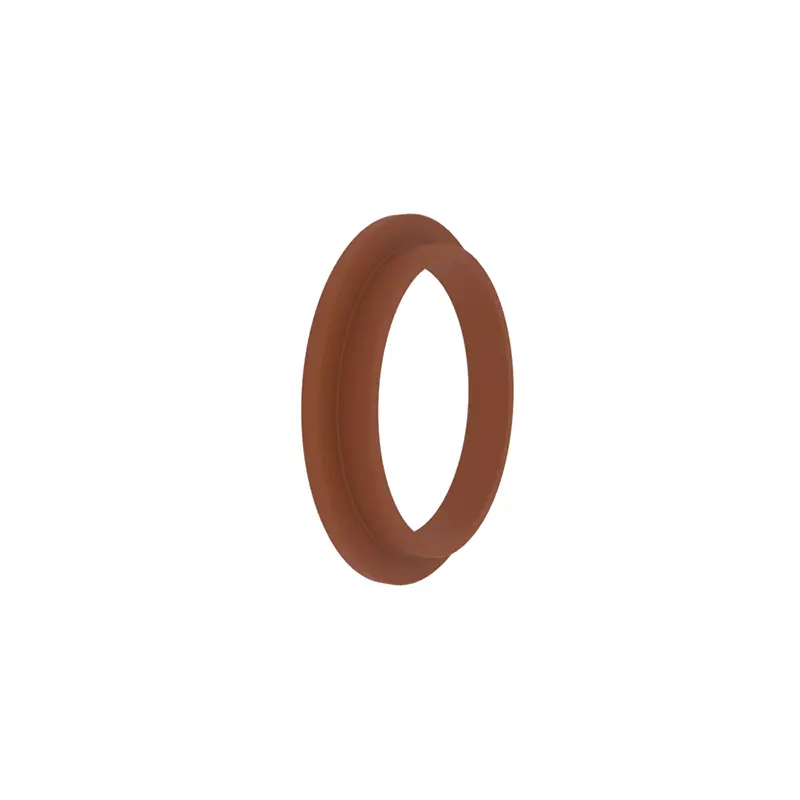

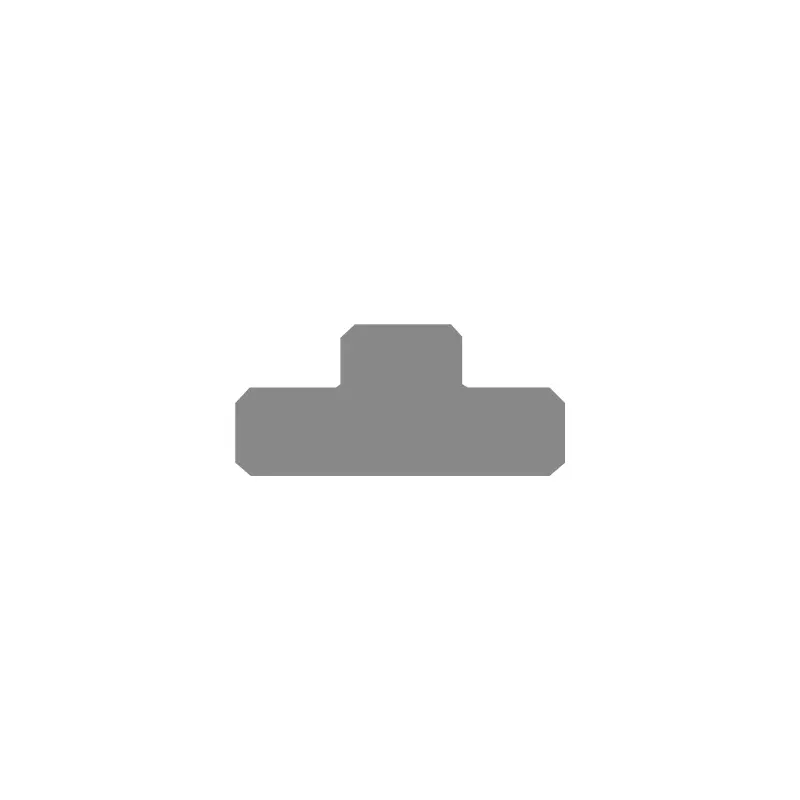

Cincin panduan standar RCF105 cocok untuk panduan piston. Ini memiliki cincin cembung pada diameter dalam. Itu bisa terbuka atau tidak.

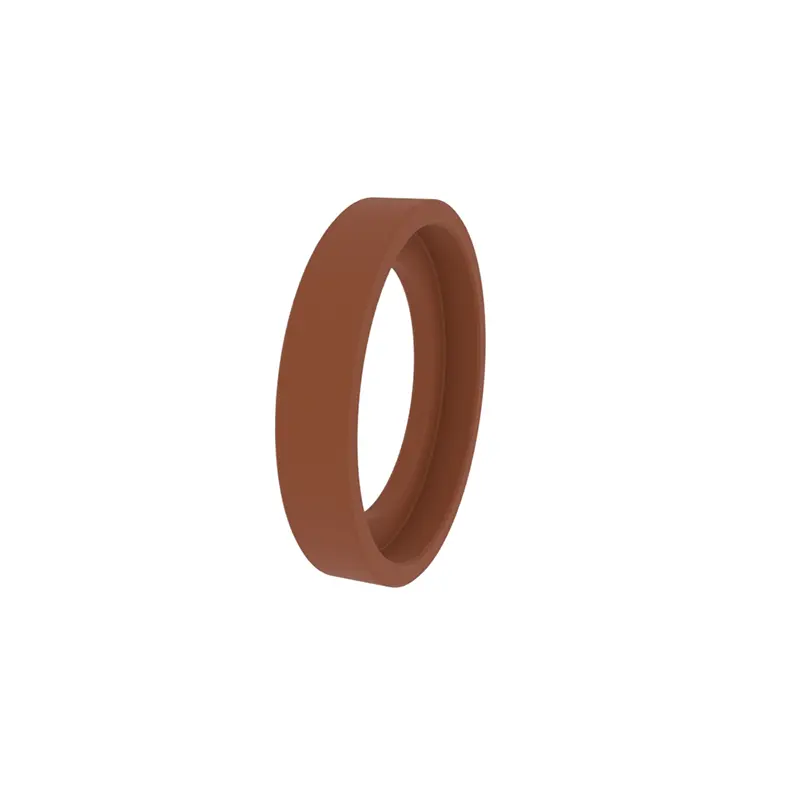

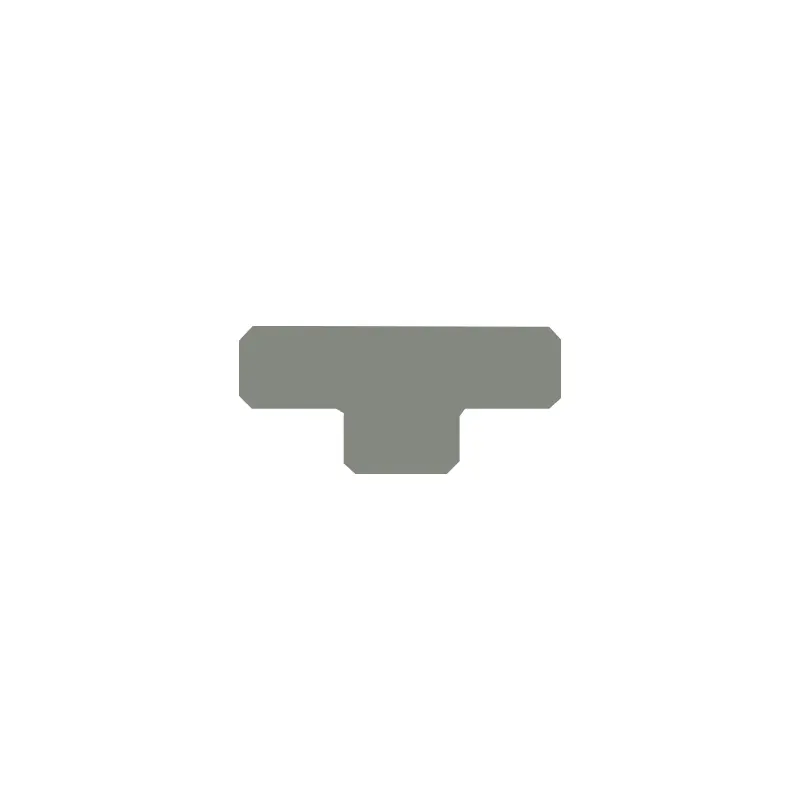

Cincin panduan standar RCF106 cocok untuk panduan batang piston. Ini memiliki cincin cembung pada diameter luar. Itu bisa terbuka atau tidak.

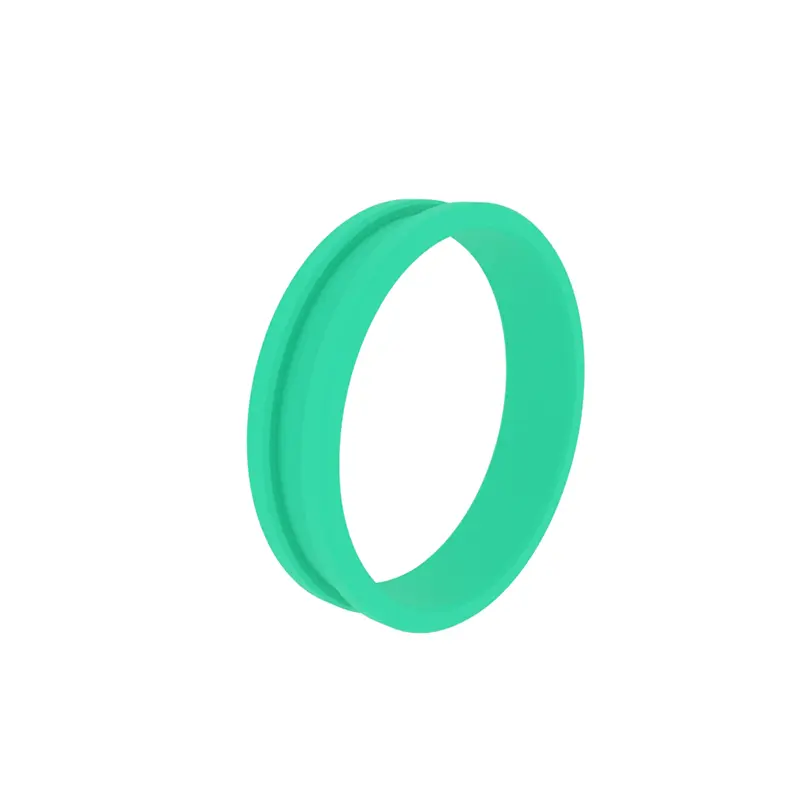

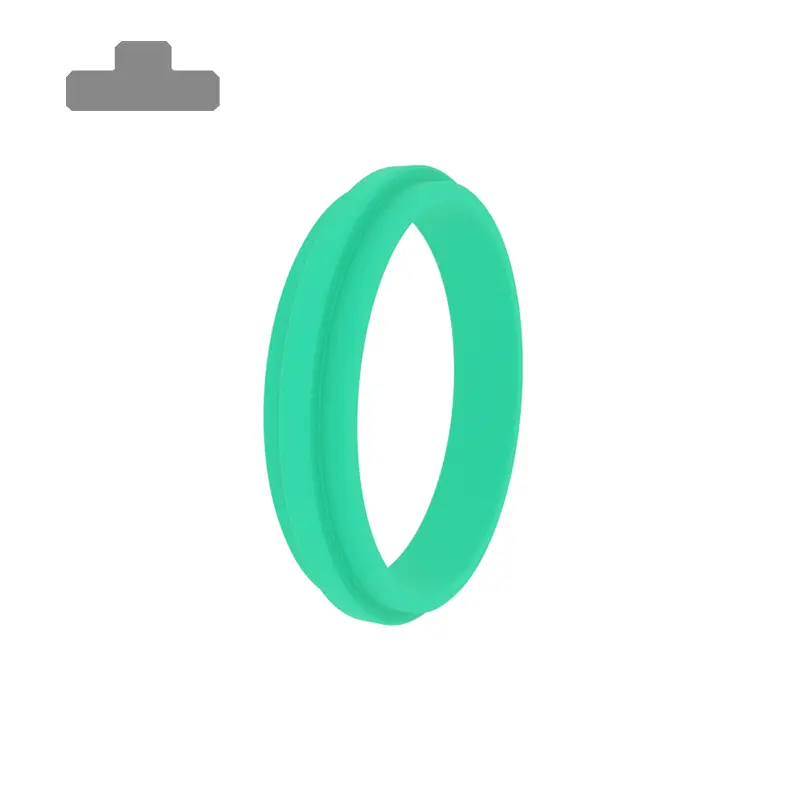

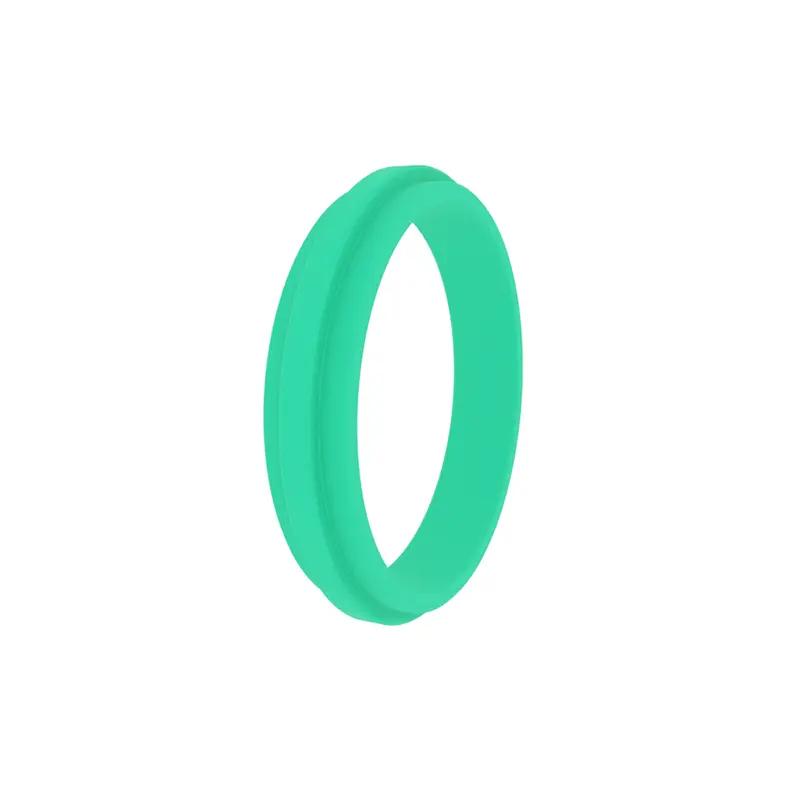

Cincin panduan standar RCF107 cocok untuk panduan piston. Ini memiliki alur pada diameter dalam. Itu bisa terbuka atau tidak.

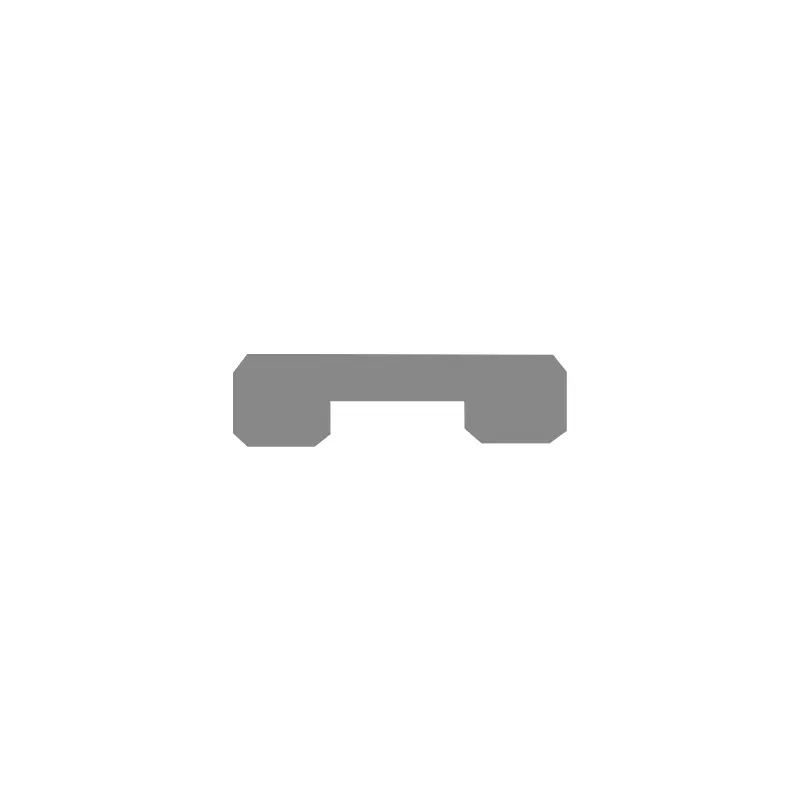

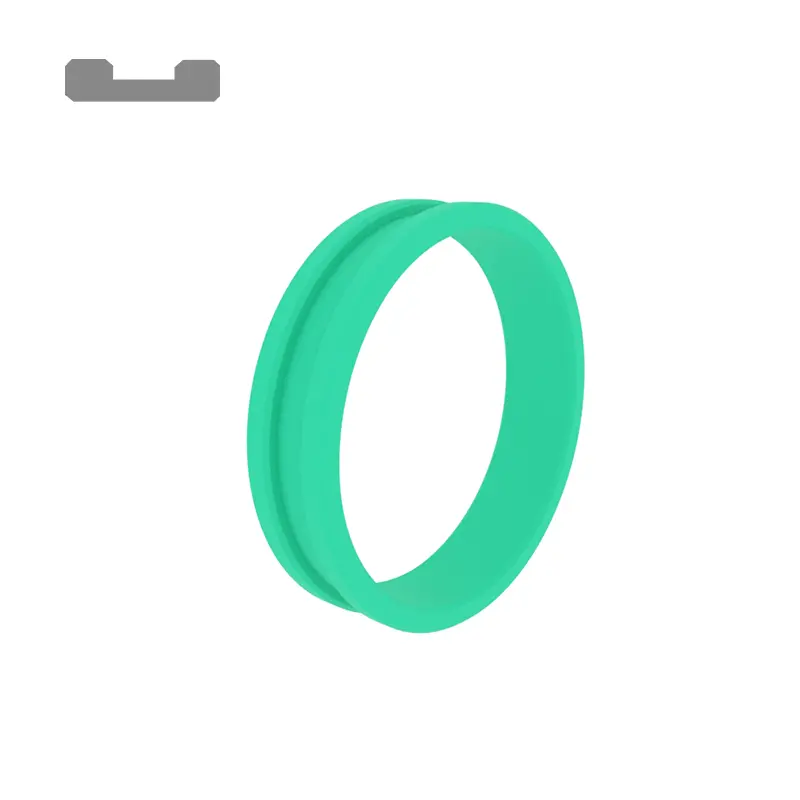

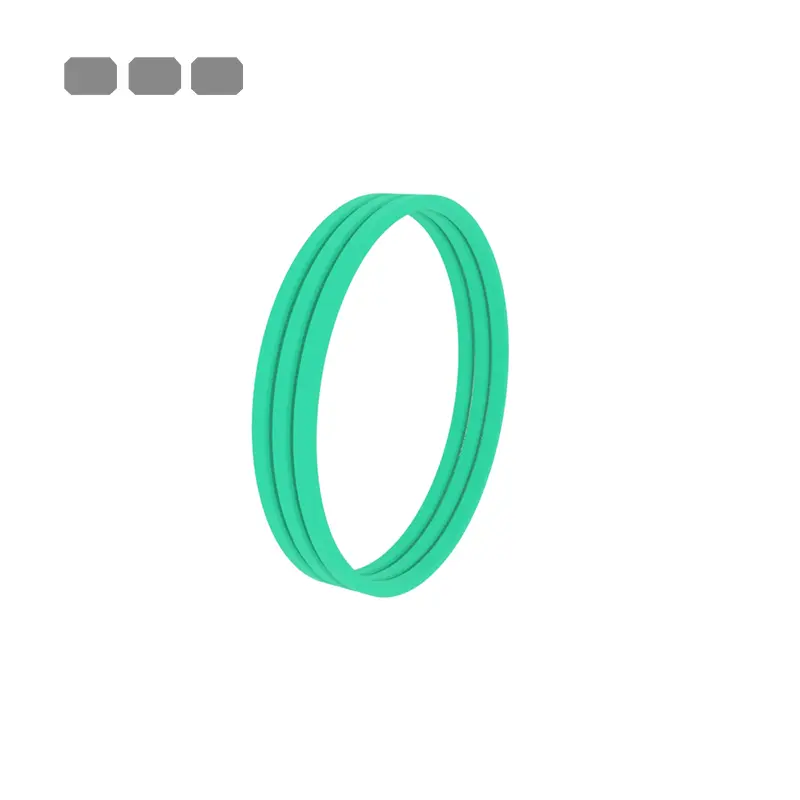

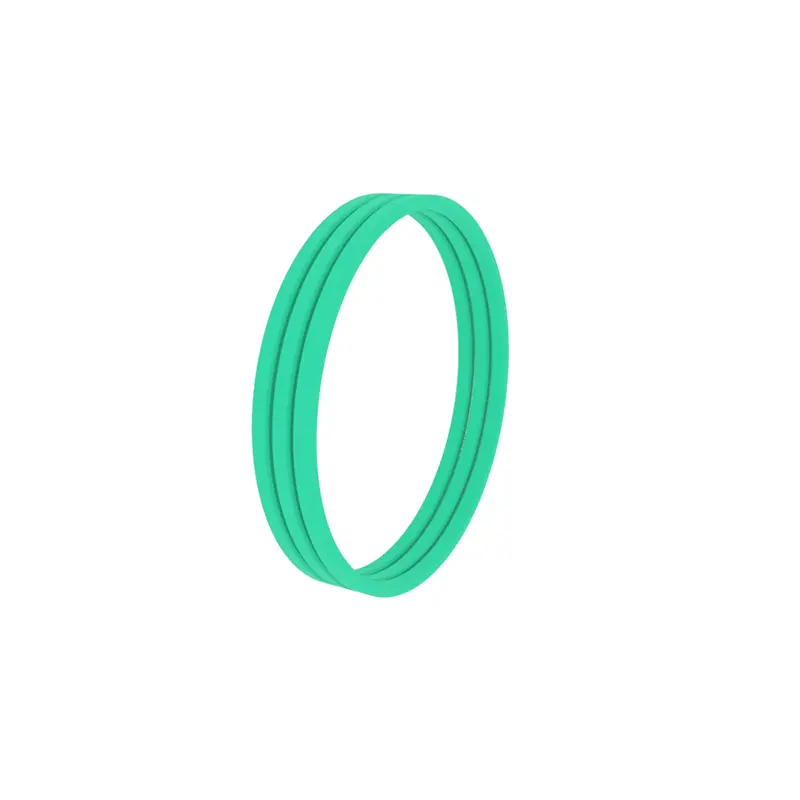

RCF108 Cincin Panduan Standar, Cocok untuk panduan batang piston, dengan alur pada diameter luar, tersedia dengan atau tanpa bukaan.
Fitur dan Aplikasi Produk:
Fitur Produk
Turning Seal Guide Ring, cocok untuk alur rongga standar ISO10766, pencocokan logam-plastik, dapat mencegah "pemblokiran" dan "kejang", kapasitas bantalan beban yang kuat, dan masih elastis sebelum mencapai suhu rapuh. Tepi cincin pemandu dibuang untuk mencegah tepi agar tidak terjepit ke dalam celah yang dihasilkan oleh talang setengah lingkaran dari alur rongga.
Aplikasi utama
Mesin teknik, mesin pertanian, mesin cetakan injeksi, platform pemuatan dan pembongkaran, silinder pendukung, kendaraan industri, mesin cetak, silinder metalurgi.

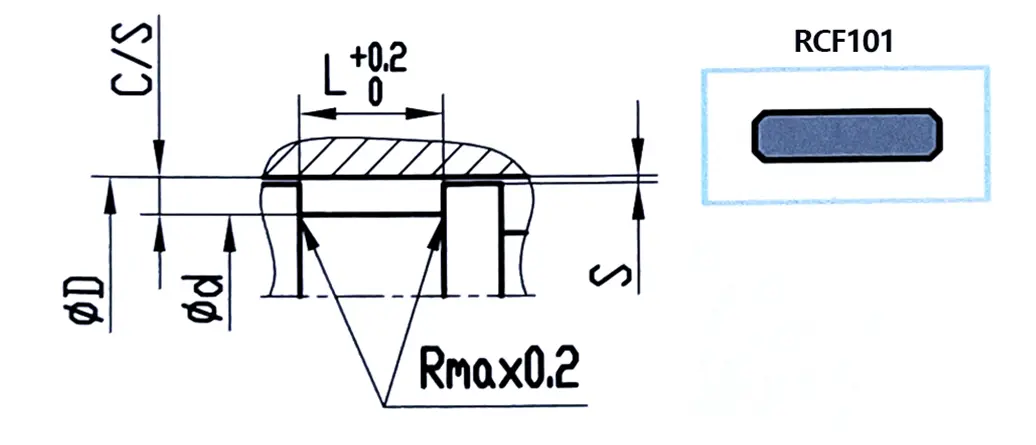

Contoh 1 dari Guove Ring Groove untuk Batang Piston
| Φd f8 | Φd H8 | L+0,2 | c/s | Clearance radial s |
| 6-29.9 | Φd+3 | 4 | 1.5 | 0.20-0.3 |
| 30-49.9 | Φd+3 | 5.6 | 1.5 | 0.25-0.4 |
| 50-99.9 | Φd+5 | 9.7 | 2.5 | 0.30-0.6 |
| 100-799.9 | Φd+5 | 15 | 2.5 | 0.40-0.8 |
| 800-1000 | Φd+5 | 25 | 2.5 | 0.50-1.1 |
| > 1000 | Φd+8 | 25 | 4 | 0.60-1.2 |
Contoh 2 dari alur cincin pemandu piston
| Φd H8 | Φd f8 | L+0,2 | c/s | Clearance radial s |
| 6-29.9 | Φd-3 | 4 | 1.5 | 0.20-0.3 |
| 30-49.9 | Φd-3 | 5.6 | 1.5 | 0.25-0.4 |
| 50-99.9 | Φd-5 | 9.7 | 2.5 | 0.30-0.6 |
| 100-799.9 | Φd-5 | 15 | 2.5 | 0.40-0.8 |
| 800-1000 | Φd-5 | 25 | 2.5 | 0.50-1.1 |
| > 1000 | Φd-8 | 25 | 4 | 0.60-1.2 |
Bahan
1. PTFE (untuk medium medium dan ringan);
2. Pom atau pa (untuk beban cahaya);
3. Resin fenolik + serat kain (untuk beban berat)
Pemilihan lebar dan nomor cincin panduan
Rumus dapat digunakan untuk menentukan t = (f*f) / (d*pr) secara awal
T: Lebar cincin pemandu (mm), F: beban radial maksimum (N), F: Faktor keamanan, PR: Maksimal beban radial yang diijinkan (N/mm²), D: Diameter piston atau batang piston (mm)
Contoh: d = 60mm, f = 40kn, pr = 90n/mm², f = 2, t = 40000*2/60*90 = 14.8mm
Opsi yang dihitung adalah memilih satu cincin panduan dengan lebar t = 15mm atau dua cincin panduan dengan lebar 9,7mm. Jika dua cincin pemandu dengan lebar 9,7mm dipilih, faktor keamanan dapat ditingkatkan menjadi 2,6. Secara umum, faktor keamanan yang disarankan adalah f = 2
Penentuan panjang pemotongan
L = 3.14* (d -w) -k untuk piston
L = 3.14* (d+w) -k untuk batang piston
K adalah konstanta suhu, 0,8 dipilih ketika suhu di bawah 120 derajat, dan 2.0 dipilih ketika suhu di atas 120 derajat.

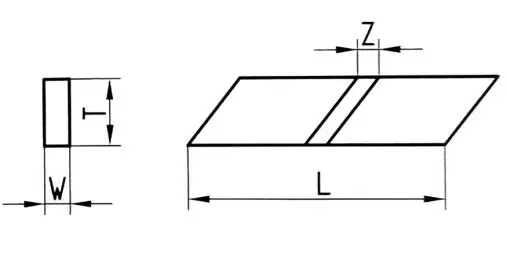

Perhitungan celah pemotongan z
|
|
Resin/pom fenolik | Ptfe |
| Untuk batang piston | 0,050 (φd+w) | 0,042 (φd+w) |
| Untuk piston | 0,050 (φd-w) | 0,042 (φd-w) |

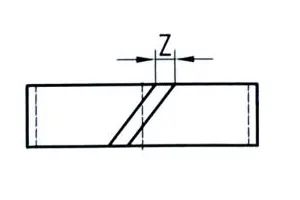

Jenis sayatan
30 ° Bevel Cut

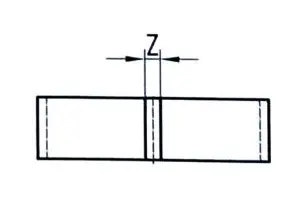

Potong lurus (terutama digunakan untuk rotasi atau ayunan dan alur non-standar)

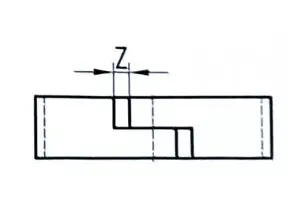

Sayatan berbentuk z (juga memiliki fungsi penyegelan)
