Sebagai pemasok solusi penyegelan profesional, serangkaian segel segel segel debu RCA yang diluncurkan oleh Ruichen Seals memiliki desain yang beragam dan fungsi yang ditargetkan, sepenuhnya mencakup kebutuhan inti bidang industri untuk pencegahan debu, ketahanan tekanan dan kemampuan adaptasi lingkungan.
Dalam hal desain teknis, produk Seri Segel Turnal Debu berpusat pada fleksibilitas. Ada segel umum (seperti RCA101/104/105) yang dipasang dengan diameter luar yang diekstrusi, yang kompatibel dengan alur standar ISO 6195-A dan cocok untuk skenario ruang kompak; Ada juga model dengan kerangka anti-ekstrusi terintegrasi (seperti RCA103/106), yang meningkatkan stabilitas struktural di bawah beban dinamis melalui desain alur terbuka aksial (ISO 6195-B). Untuk kondisi kerja khusus, RCA107 mendukung instalasi alur miring 30 ° dan kompatibel dengan peralatan kekaisaran dan metrik, sementara RCA108 menyederhanakan proses pemeliharaan silinder lama melalui desain fiksasi flensa, secara signifikan mengurangi biaya transformasi.

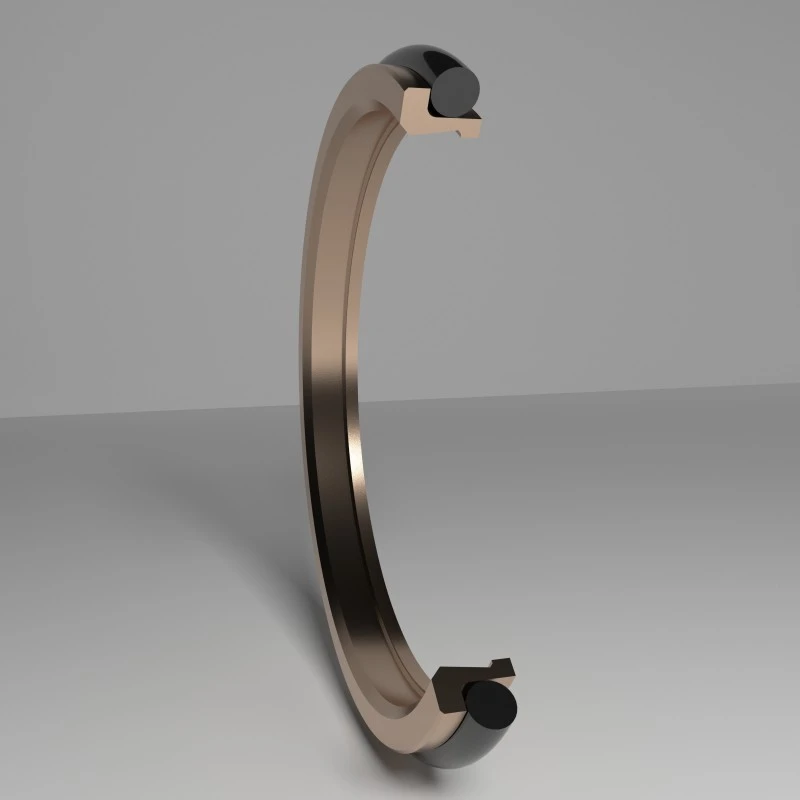

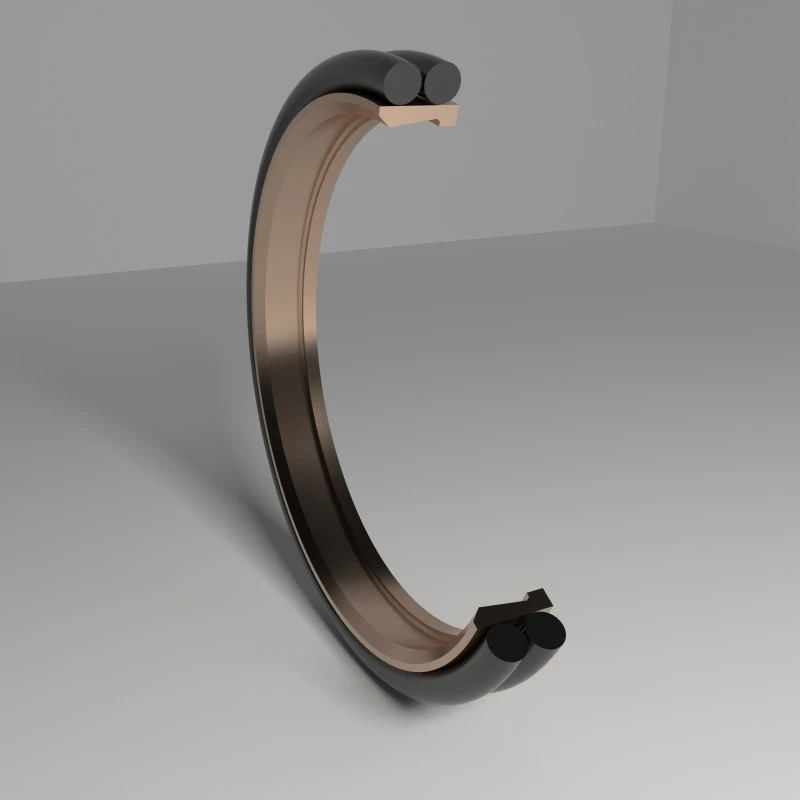

Dalam hal menyegel optimasi kinerja, kami meningkatkan keandalan melalui struktur inovatif: desain alur pengembalian minyak RCA101 mempromosikan refluks minyak dan mengurangi akumulasi polutan; Lip ganda atau struktur bibir tambahan (RCA109/111/112, dll.) Dikombinasikan dengan segel gabungan tetrafluoroethylene untuk mencapai debu aksi ganda dan penghalang minyak; dan desain komposit PTFE (Polytetrafluoroethylene) material dan O-ring (RCA115 ~ 119) lebih lanjut menyeimbangkan distribusi tekanan, tahan terhadap suhu tinggi 250 ° C, dan tahan terhadap korosi kimia, cocok untuk lingkungan yang bersih seperti semikonduktor, makanan dan kedokteran. Untuk kondisi kerja yang ekstrem, RCA213 digunakan dalam kombinasi dengan seri DA, menggunakan bahan hardness tinggi untuk menahan polutan lengket seperti lumpur dan tar, dan melindungi segel internal dari erosi.
Dalam hal aplikasi, seri RCA secara luas disesuaikan dengan mesin teknik, peralatan pertambangan, sistem hidrolik dan pneumatik, dan bidang industri presisi. Misalnya, RCA111/211 dapat menahan tekanan tinggi 1.6MPA, memberikan perlindungan ganda untuk silinder hidrolik; RCA115 ~ 119 telah menjadi pilihan pertama untuk pencegahan debu peralatan presisi karena karakteristik gesekan yang tidak mereprok dan rendah; RCA108 memberikan solusi cepat untuk pemeliharaan peralatan lama tanpa perlu memodifikasi alur. Dalam hal bahan, kami bersikeras memberikan kepentingan yang sama terhadap perlindungan dan kinerja lingkungan. Teknologi modifikasi PTFE memperhitungkan pelumasan diri dan resistensi keausan. O-ring elastomer (seperti NBR) memastikan stabilitas penyegelan. Beberapa model (seperti RCA119) menggunakan formula bebas silikon untuk memenuhi persyaratan ketat dari lokakarya bersih. Selama bertahun-tahun, Ruichen Seals selalu bertujuan "adaptasi yang tepat dan perlindungan jangka panjang". Melalui seri RCA, ini membantu pelanggan mengatasi tantangan seperti intrusi debu, kebocoran minyak, dan korosi suhu tinggi, memberikan jaminan yang andal untuk operasi peralatan yang efisien.
Fitur dan Aplikasi Produk:
Aplikasi Utama: Debu standar untuk silinder oli
Keuntungan: Segel belok segel debu mudah dipasang, dengan anti-gesekan yang sangat baik dan efek kedap debu. Mereka tidak akan bergerak ke arah yang berlawanan di rongga, dan tidak akan ada pembukaan tekanan antara cincin segel dan cincin kedap debu.
Bahan: Poliuretan, karet
Area aplikasi spesifik:
General Dustproof (RCA101 ~ 105/113/114): banyak digunakan dalam mesin teknik dan peralatan otomatisasi untuk menahan intrusi debu.
Skenario berat dan pemeliharaan (RCA103/106/108): Dukungan kerangka dan desain fiksasi flensa cocok untuk skenario beban tinggi seperti mesin pertambangan dan transformasi silinder lama.
Presisi dan lingkungan yang keras (RCA115 ~ 119): semikonduktor, makanan dan kedokteran dan industri lainnya, memenuhi persyaratan tanpa creeping, gesekan rendah dan resistensi korosi.
Kompatibilitas multi-standar: RCA107 mendukung peralatan Inggris, dan seri RCA sepenuhnya mencakup ISO 6195 alur standar untuk menyederhanakan proses seleksi.

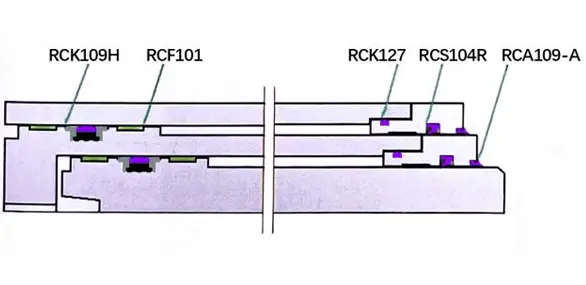

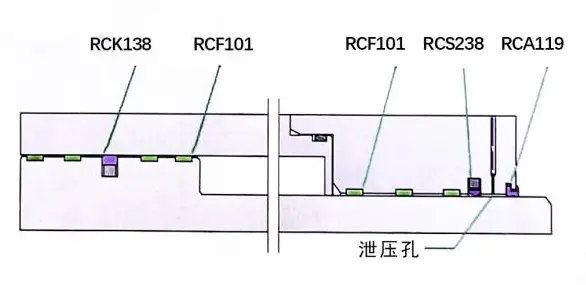

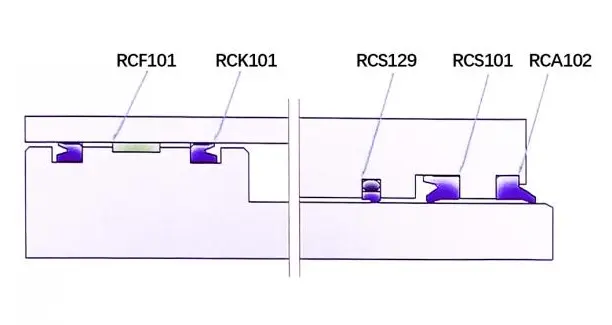

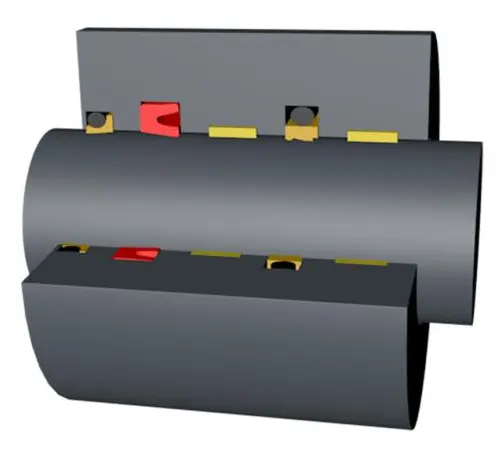

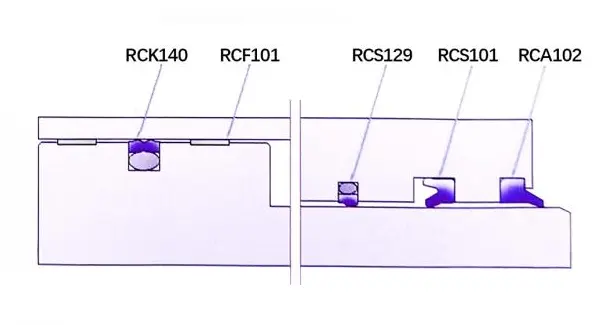

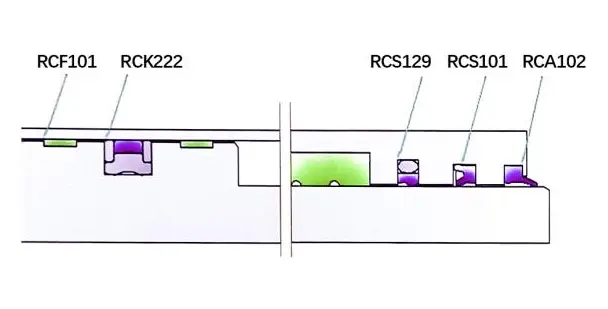

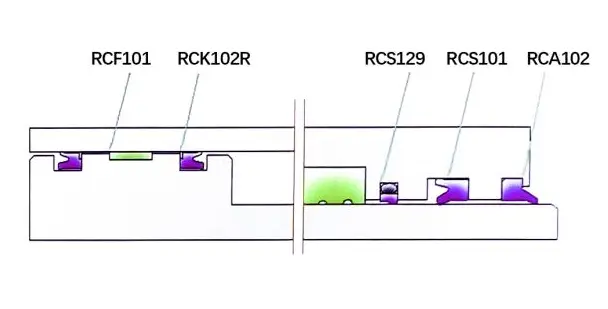

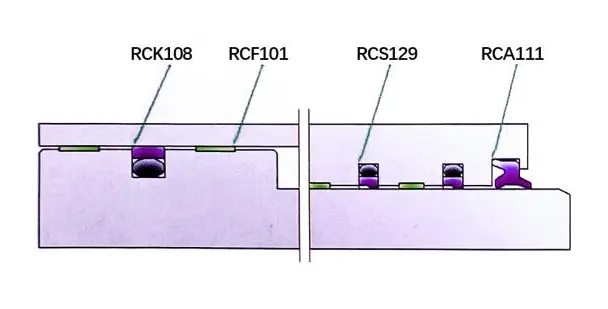

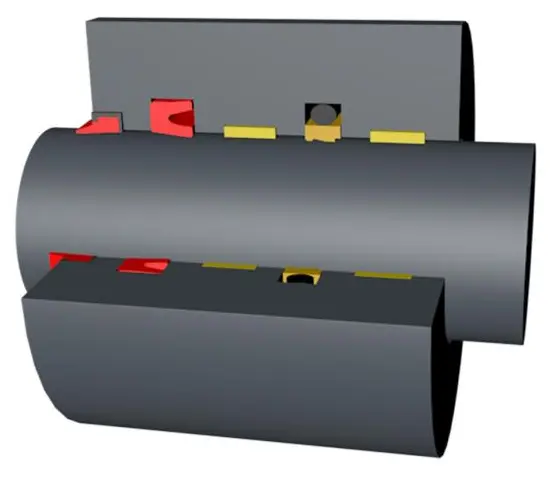

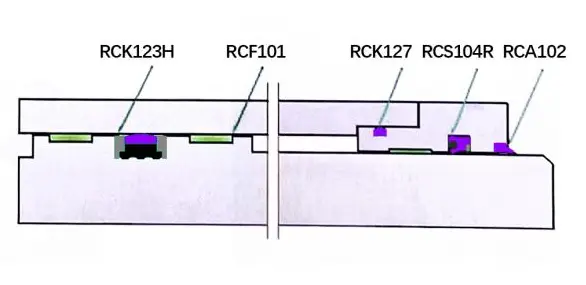

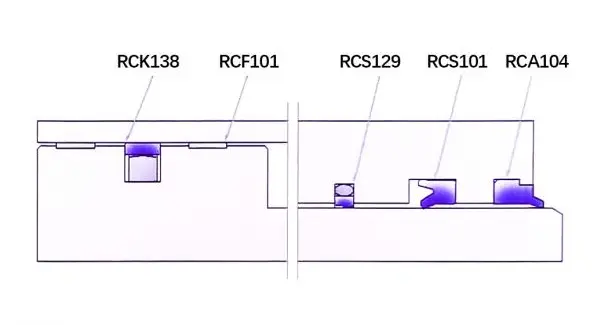

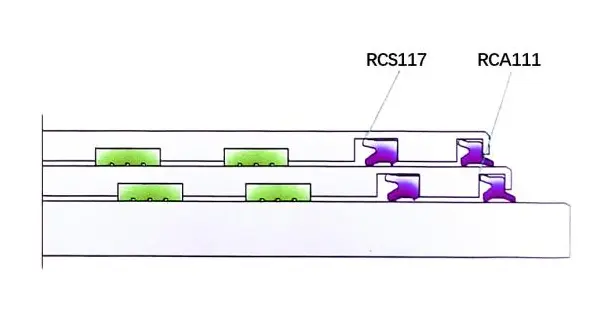

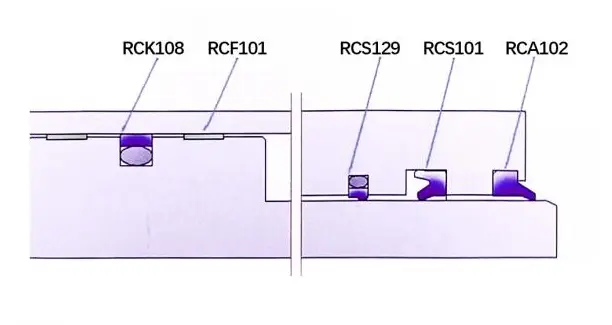

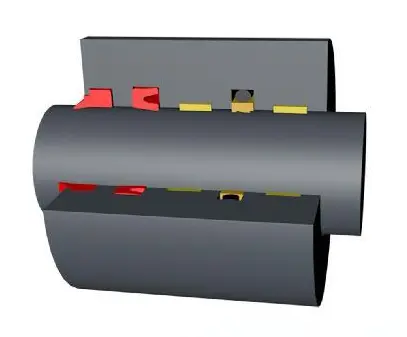

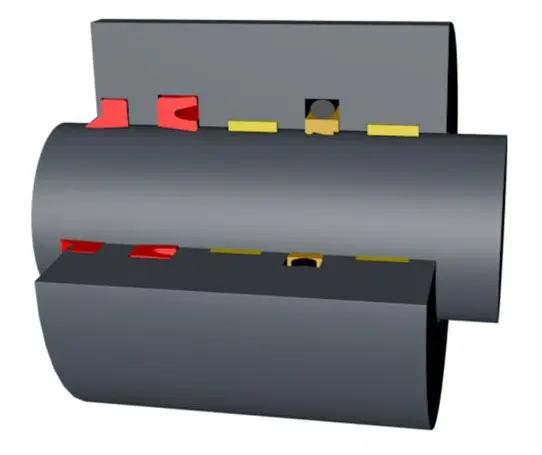

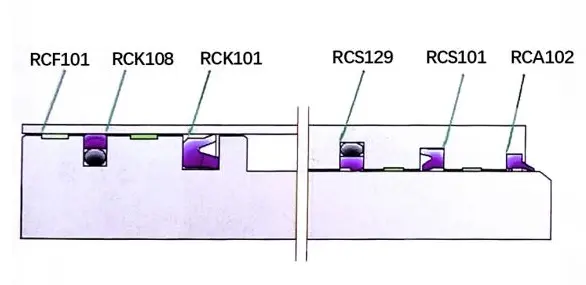

Aplikasi Sealing & Desain Silinder
Industri Berat: Contoh Industri: Peralatan Mesin Berat (mesin penempaan, mesin cetak hidrolik, mesin pembengkokan, dll.), Metalurgi (pabrik rolling, silinder AGC, dll.), Penambangan (dukungan hidrolik, peralatan pertambangan, dll.), Mesin konstruksi berat (crane, excavator, dll.)
Desain penyegelan yang direkomendasikan:
Mesin penempaan berat
AGC Metalurgi
Silinder kolom dukungan hidrolik
Penjaga Dukungan Hidraulik Jack
Silinder pengangkat derek
Silinder luffing derek
Industri Menengah: Contoh Industri: Peralatan Pengangkatan, Mesin Pertanian, Alat Transportasi Ringan, Platform Pengangkat, Peralatan Mesin (Mesin Bending, Mesin Molding Injeksi, Mesin Milling, dll.), Forklifts, Dump Trucks
Desain penyegelan yang direkomendasikan:
Mesin Bending
Perangkat pengangkat truk buang
Mesin pertanian
Platform pengangkat
Industri Cahaya: Contoh Industri: Peralatan Mesin, Forklifts, Mesin Molding Injeksi, Mesin Pertanian, Balers
Desain penyegelan yang direkomendasikan:
Forklift kecil
Mesin cetakan injeksi

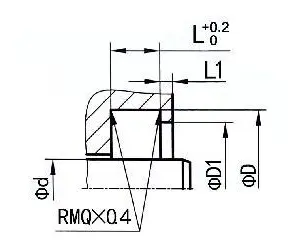

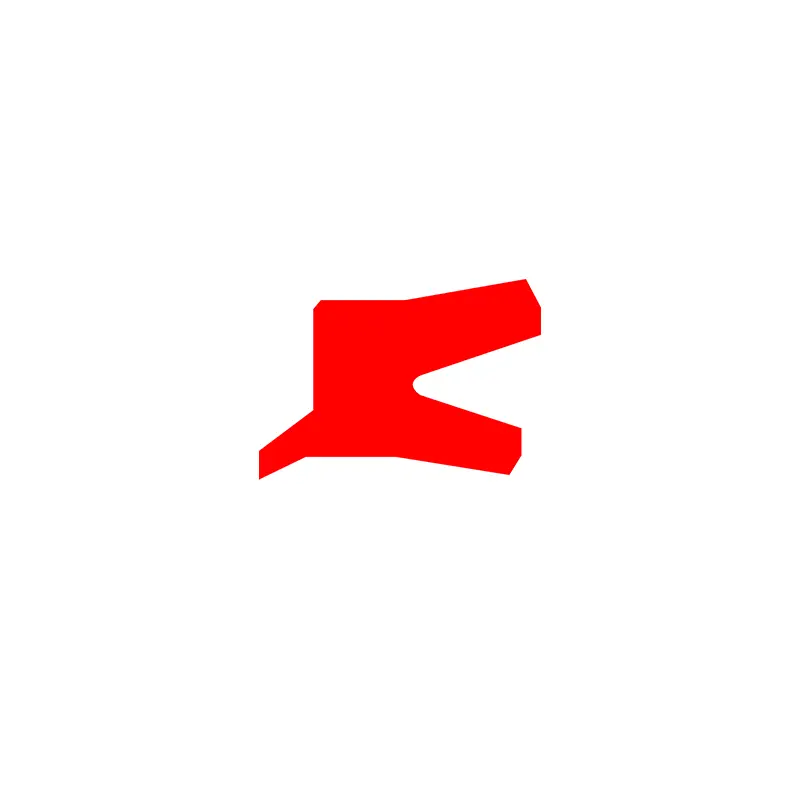

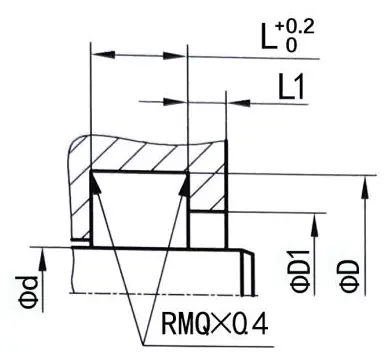

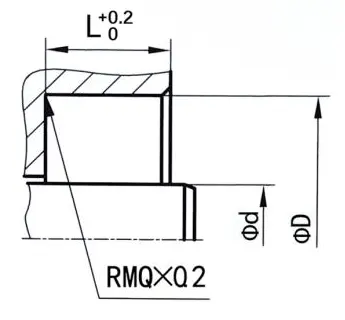

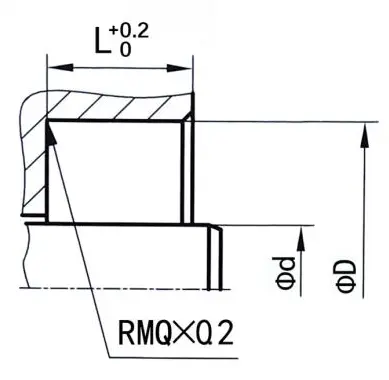

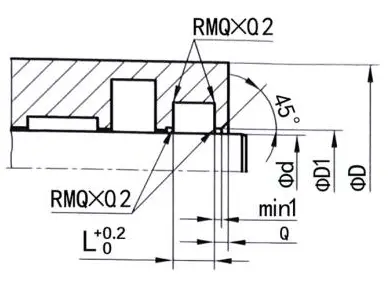

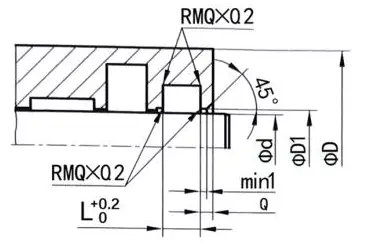

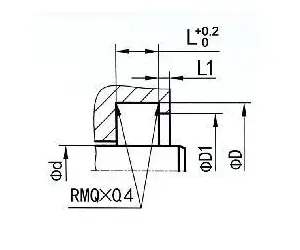

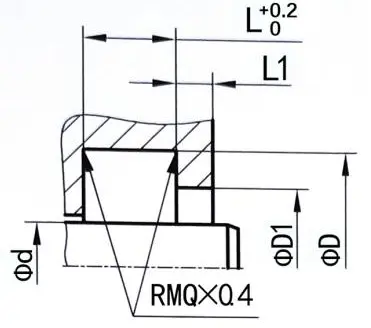

Alur segel debu

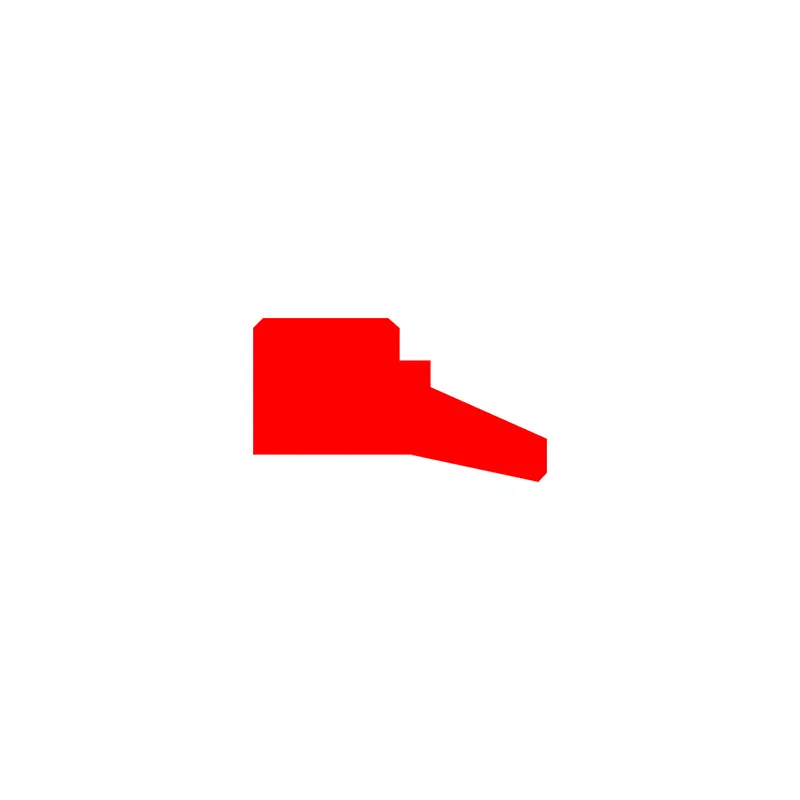

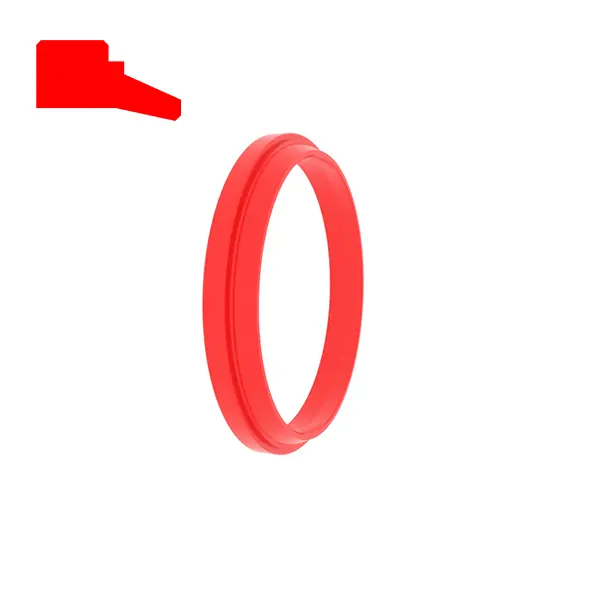

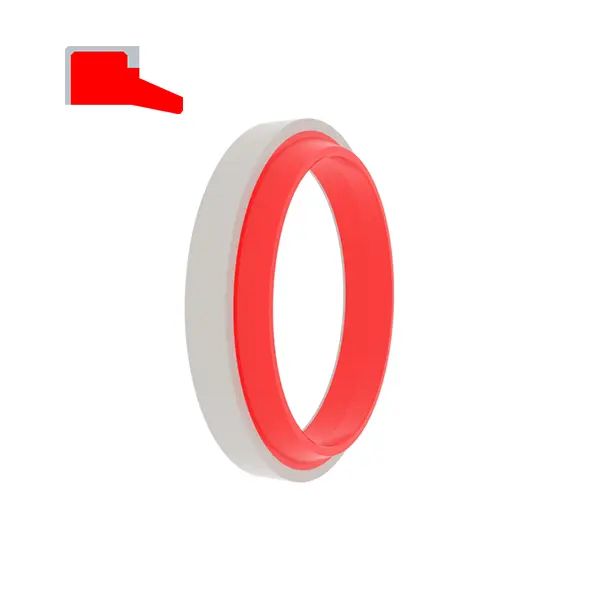

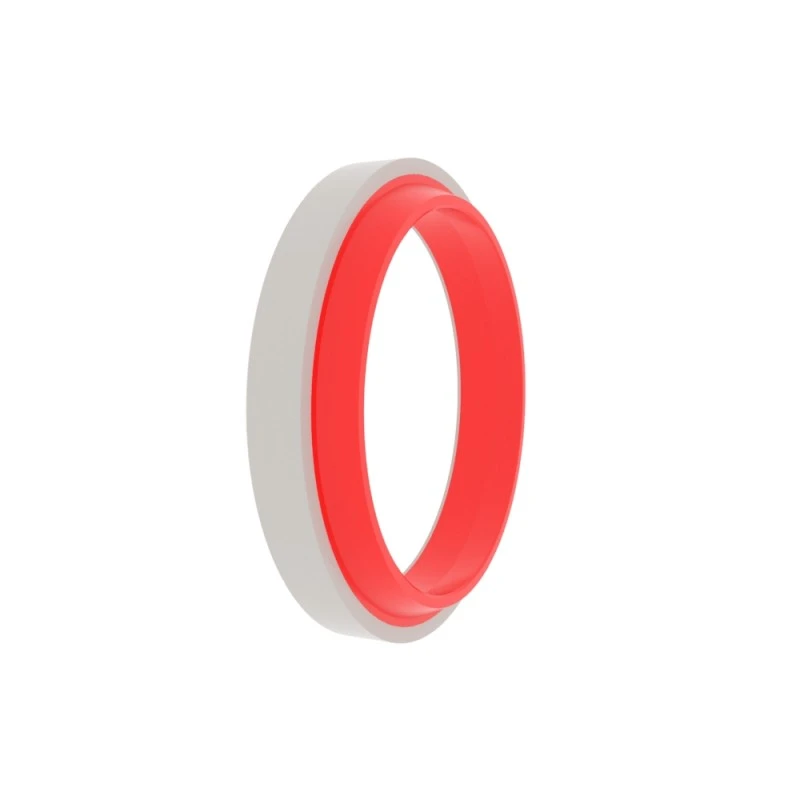

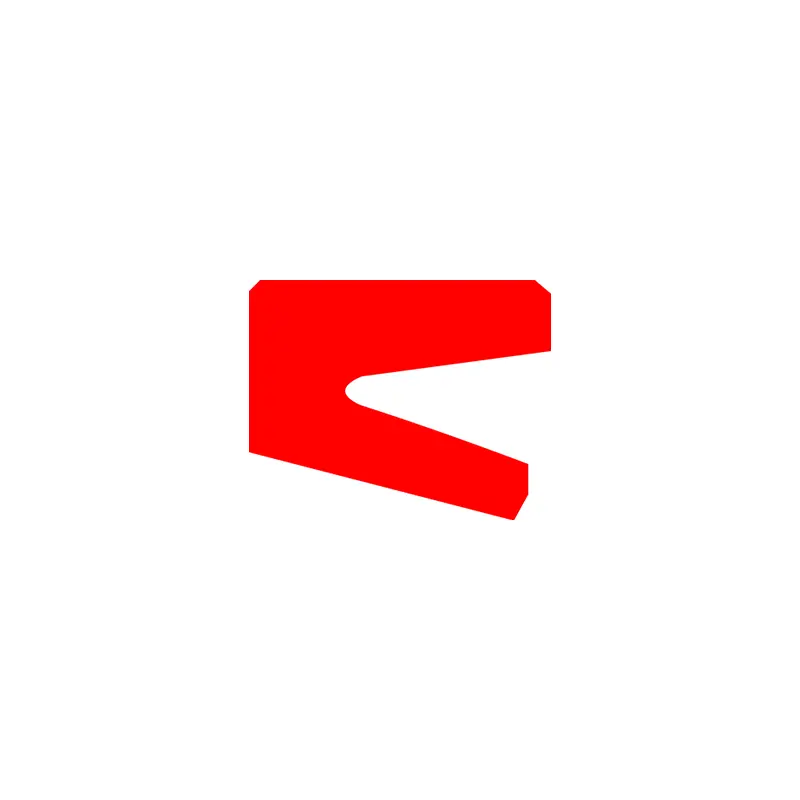

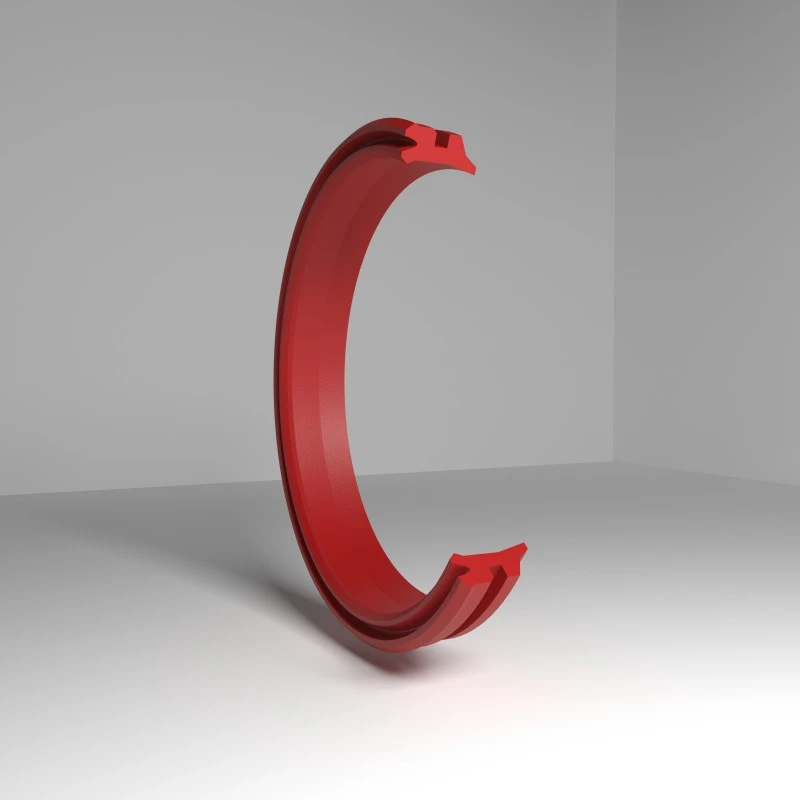

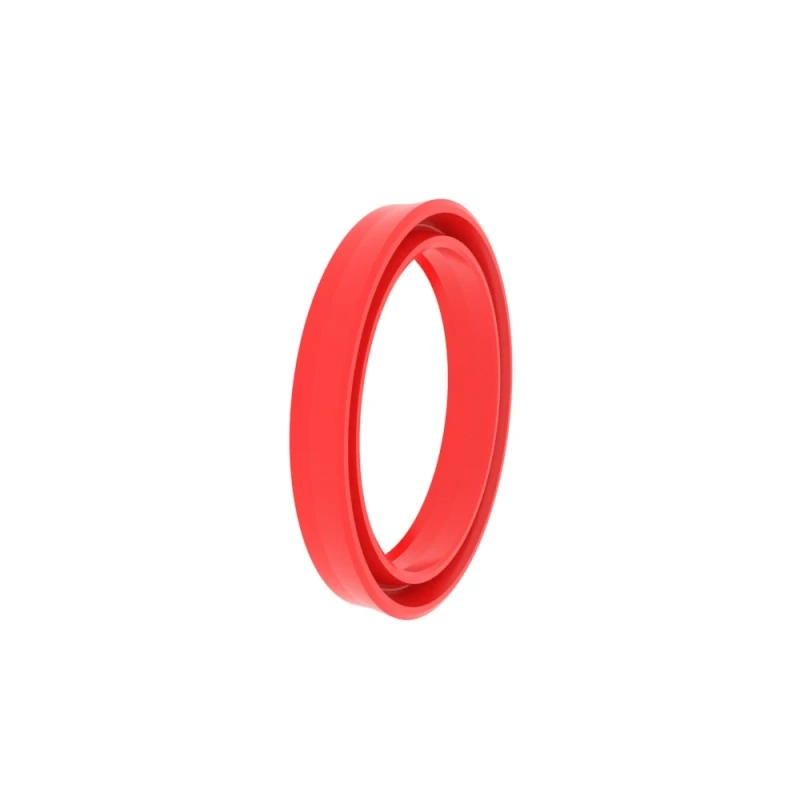

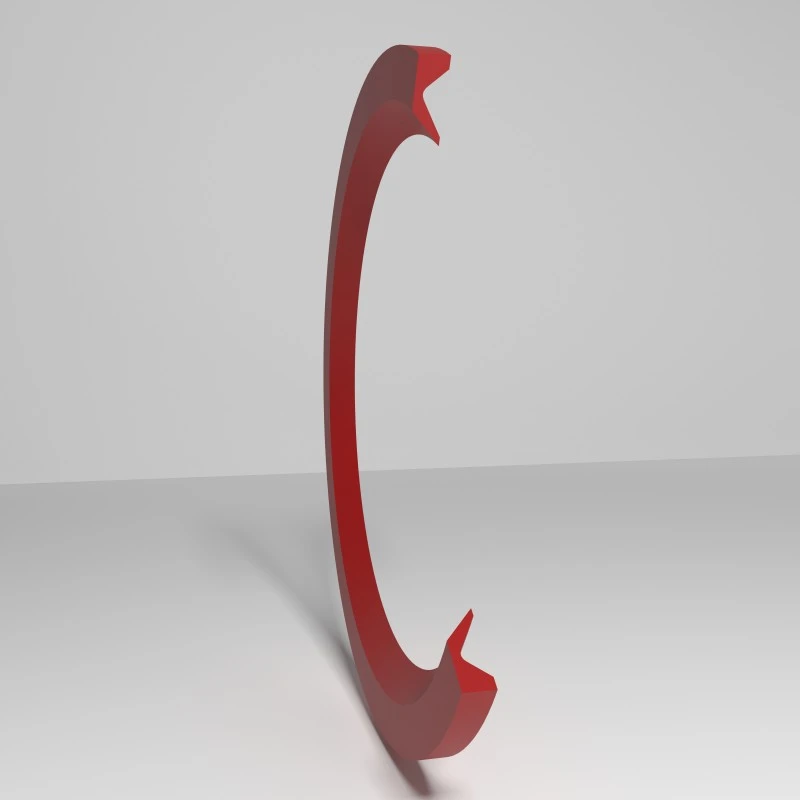

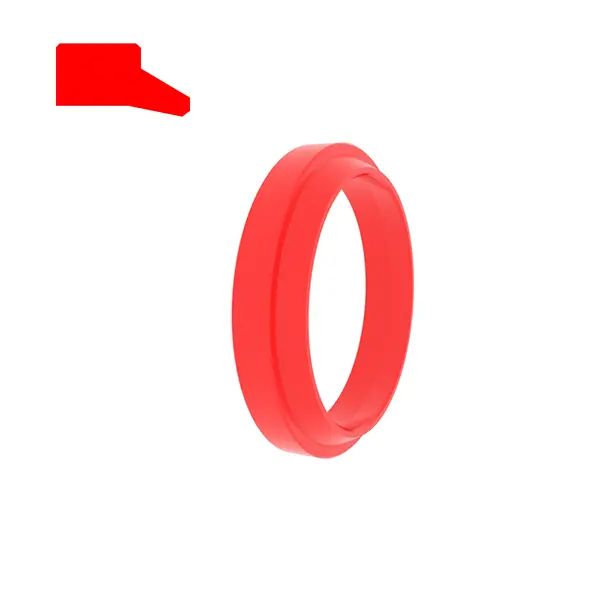

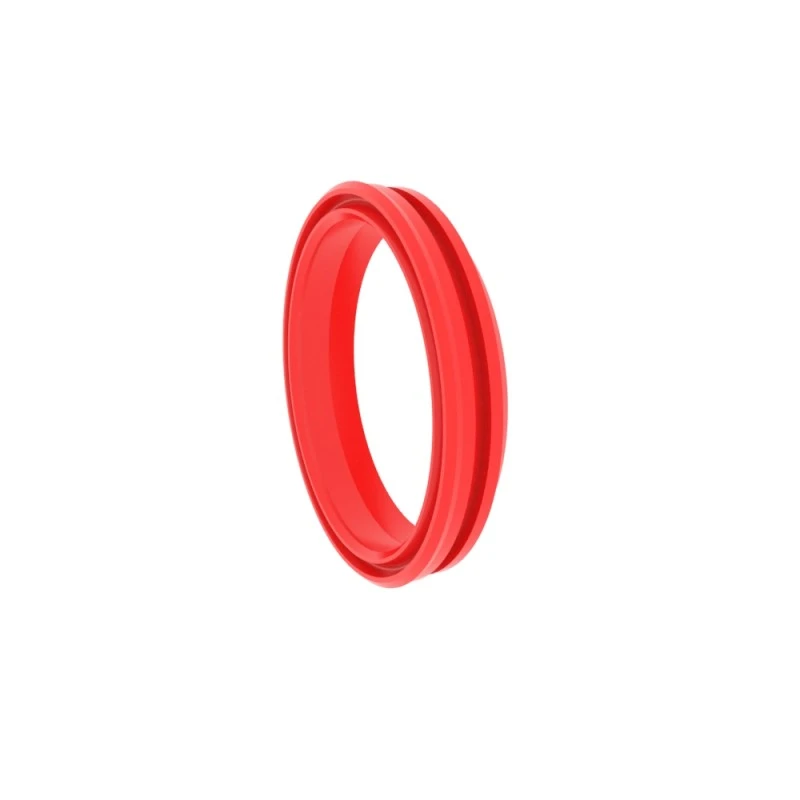

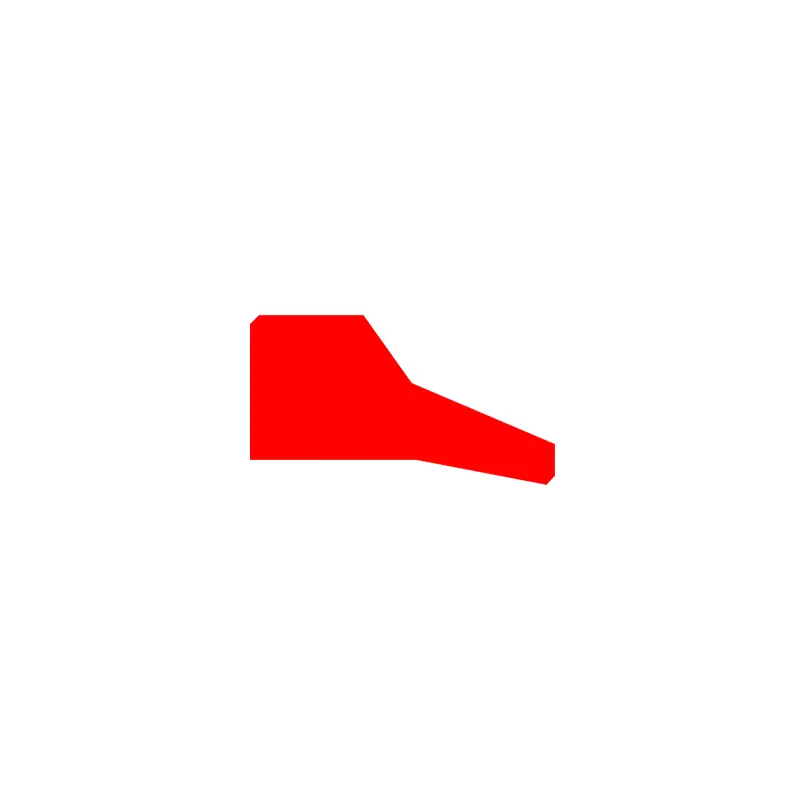

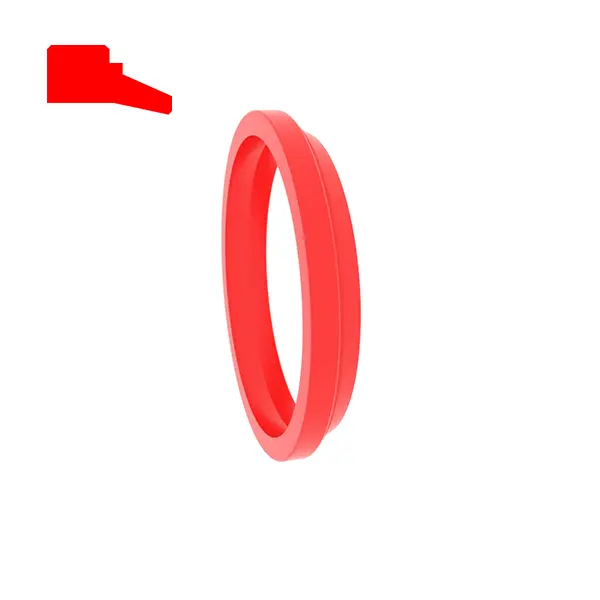

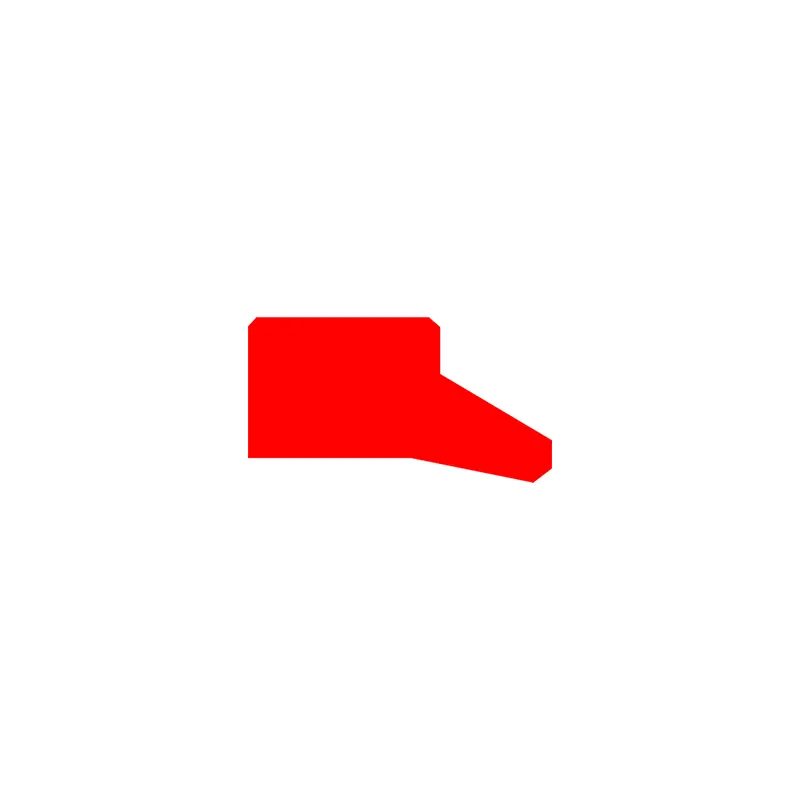

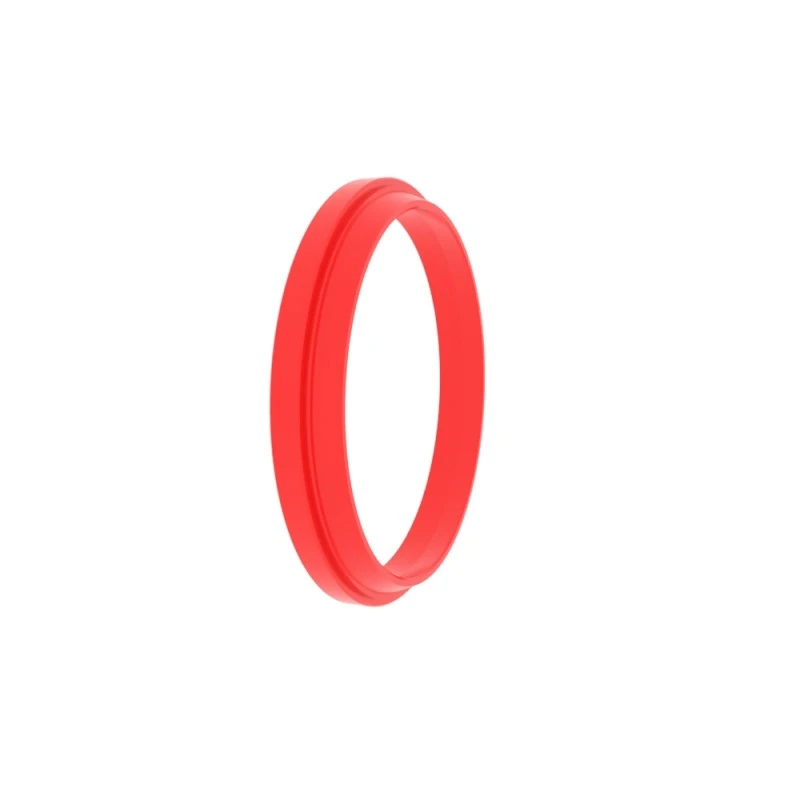

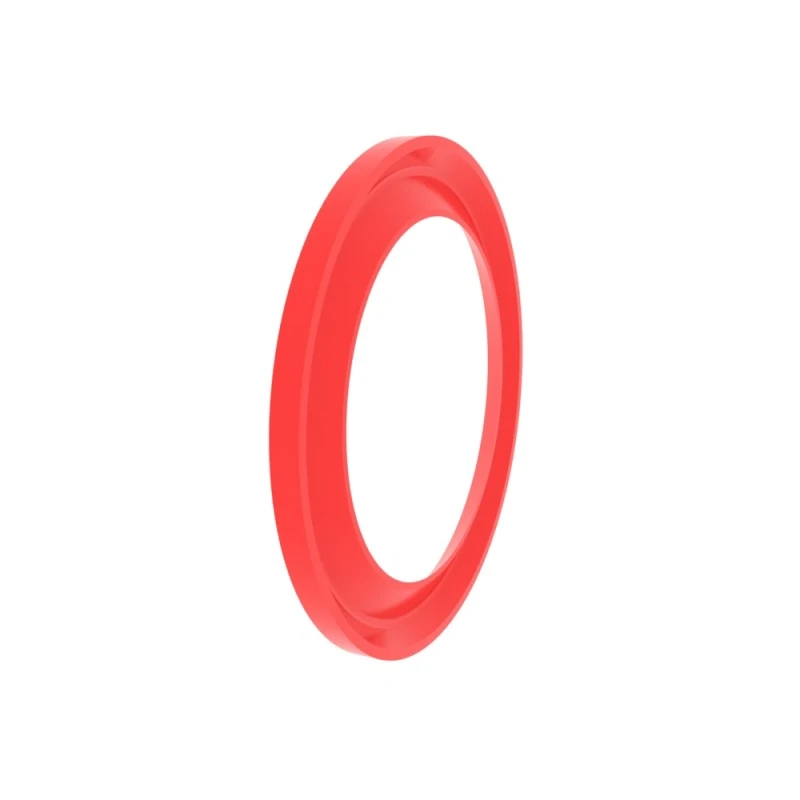

RCA101
Ukuran pesanan
Φd ...... diameter luar
Φd ...... diameter dalam
L ...... lebar alur
H ...... Tinggi Total Segel Debu
| Permukaan akhir | R tmax (μm) | RA (μm) |
| Segel Segel Karet/Poliuretan Pencocokan Permukaan Geser Segel PTFE Pencocokan Permukaan Geser | ≤2.5 ≤2 | ≤0.1-0.5 ≤0.05-0.3 |
| Alur dasar Sisi alur | ≤6.3 ≤15 | ≤1.6 ≤3 |
| Rasio Panjang Dukungan Profil TP | 50%-95% |
|
| Toleransi | |
| Φd1 H11 | L <10mm +0.2 |
| Φd H11 | L ＞ 10mm +0.3 |
Contoh pemesanan
Model: RCA101
Ukuran Groove: 100x108x4/7
Bahan: RC-PU-H
Jenis segel: RCA101, RCA104
Aplikasi Utama: Perlindungan Debu Standar untuk Silinder Minyak
Keuntungan: Instalasi sederhana, anti-gesekan yang sangat baik dan efek kedap debu, tidak ada ovemen terbalik di rongga, tidak ada bukaan tekanan antara cincin penyegelan dan cincin debu.
Bahan: Poliuretan, karet
| Contoh Groove Seal | Berikut ini adalah dimensi alur standar (segel debu dengan ukuran apa pun dalam kisaran ukuran dapat diproduksi) | |||||||
 |
RCA101
|
Φd | Φd | FD1 | L | L1 | H | |
| 6-100 | Φd+8 | Φd+6 | 4 | 1 | 7 | |||
|

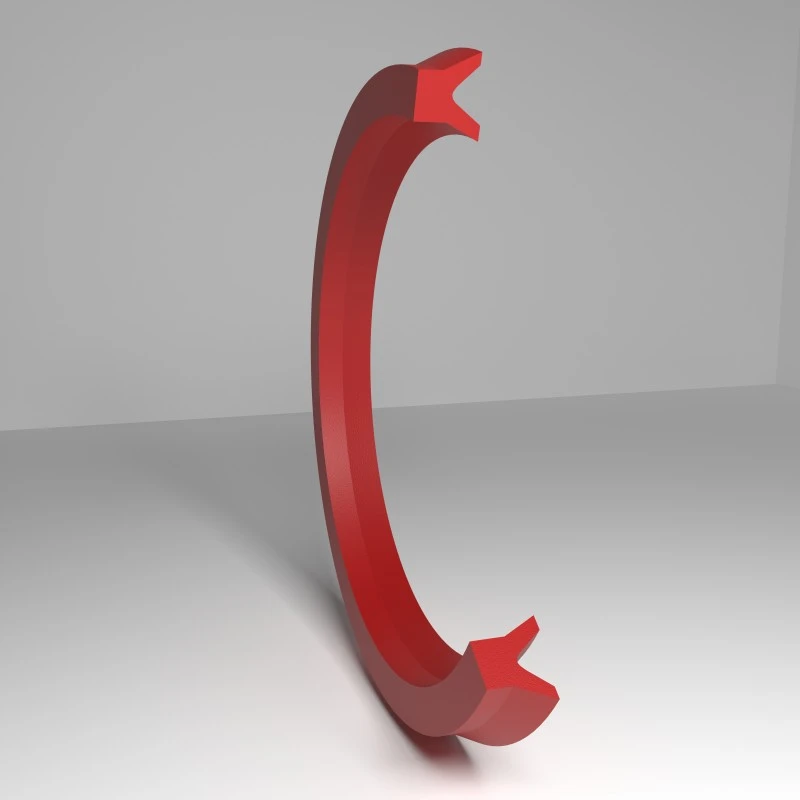

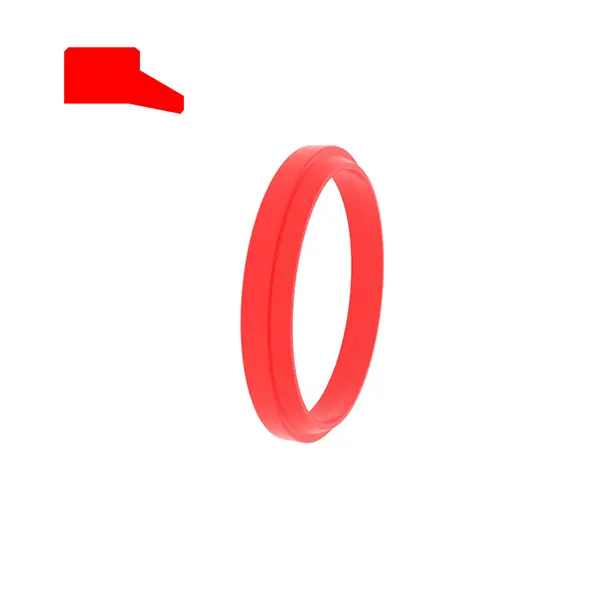

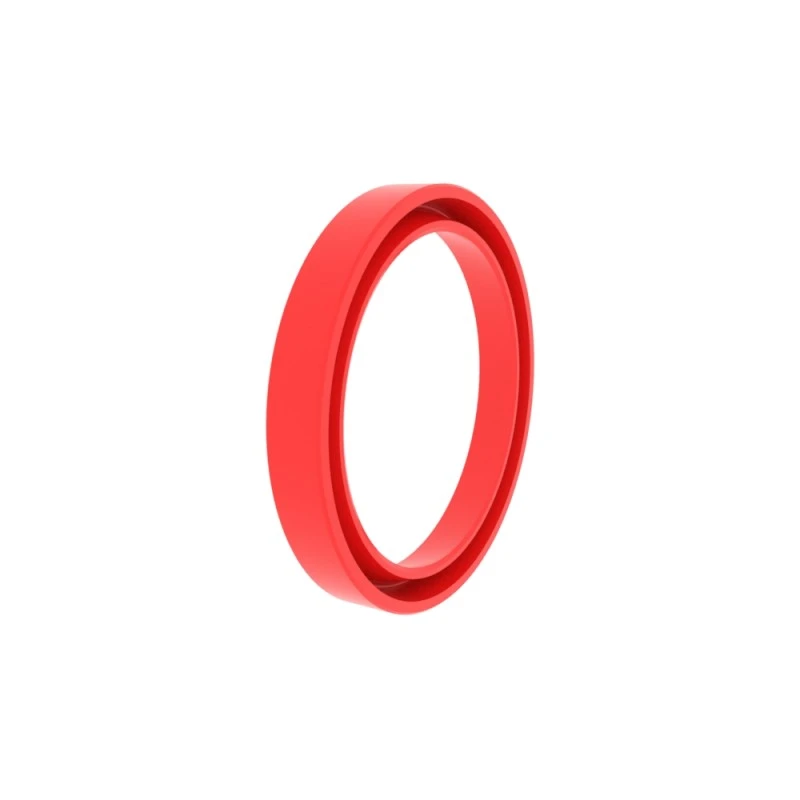

RCA104
|
100.1-149.9 | Φd+12 | Φd+9 | 5.5 | 1.5 | 10 | ||
| ≥150 | Φd+15 | Φd11 | 6.5 | 2 | 13 | |||

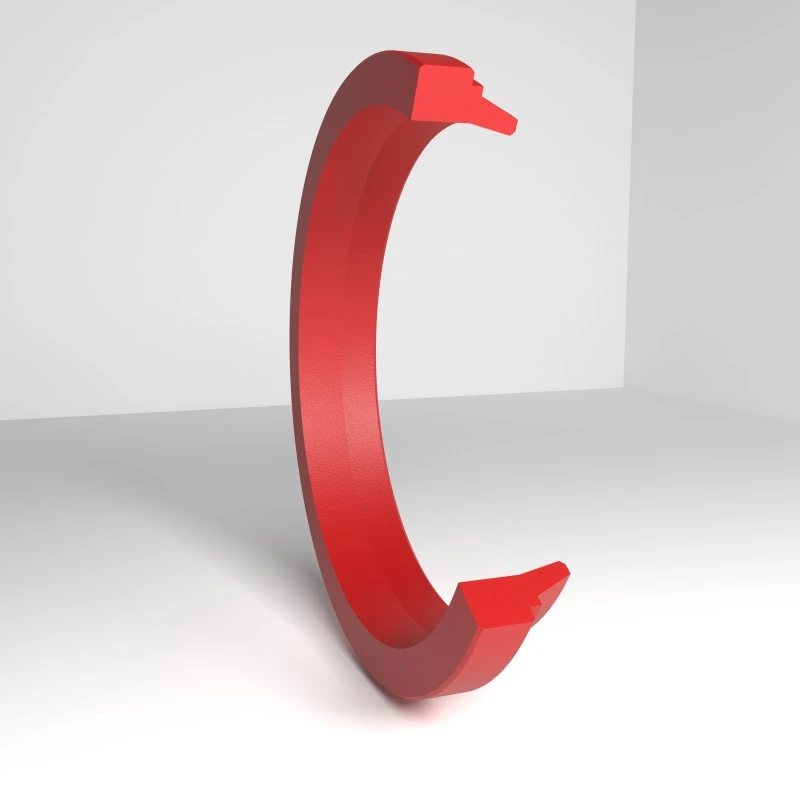

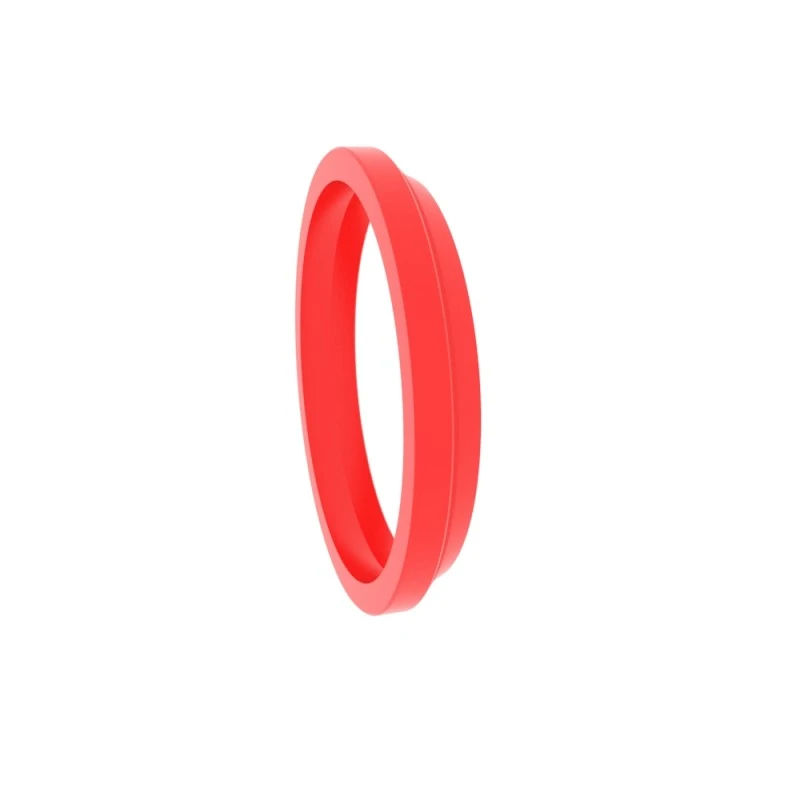

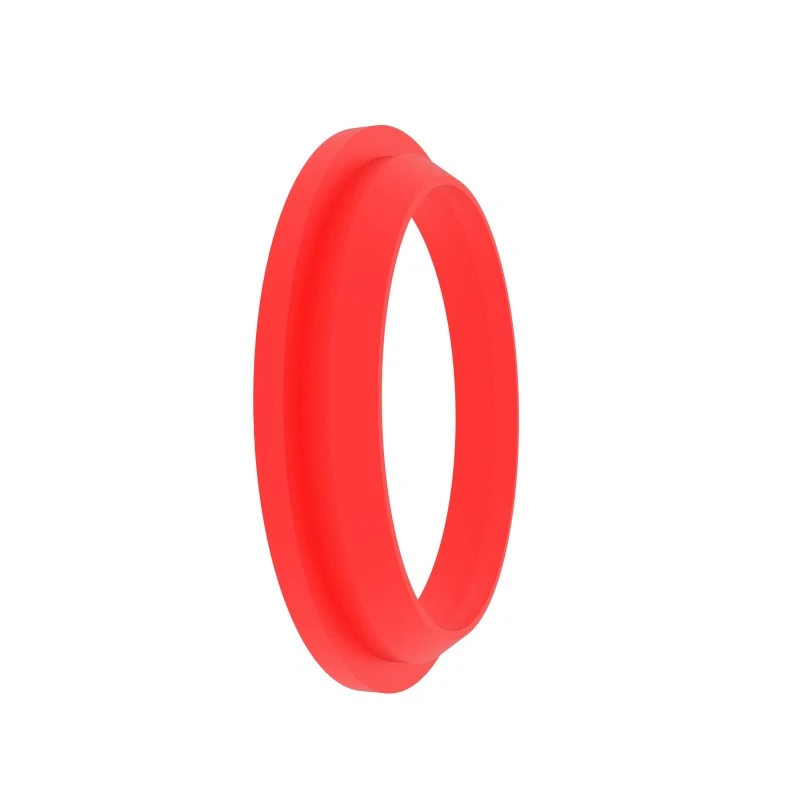

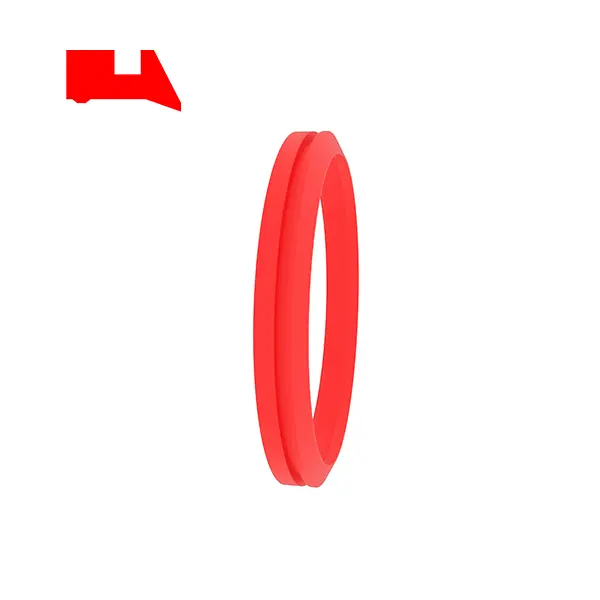

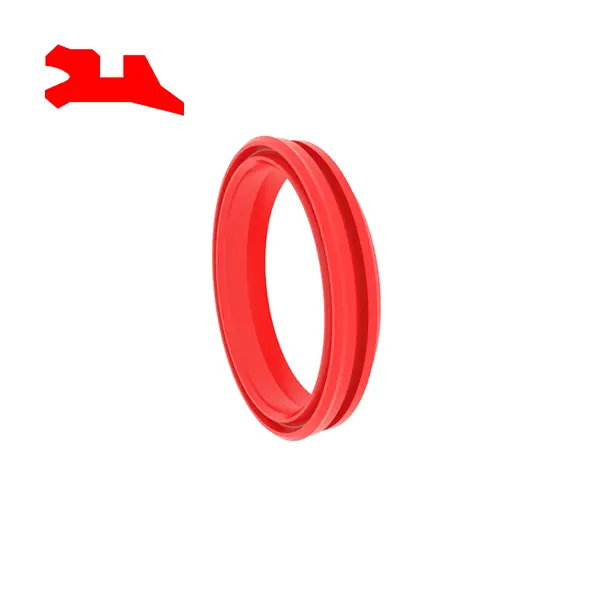

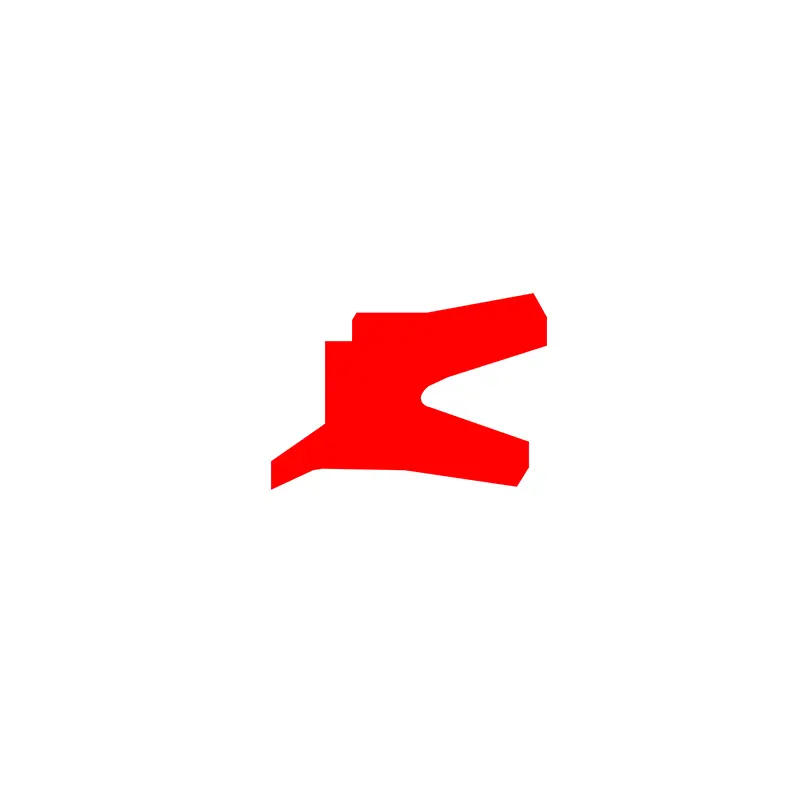

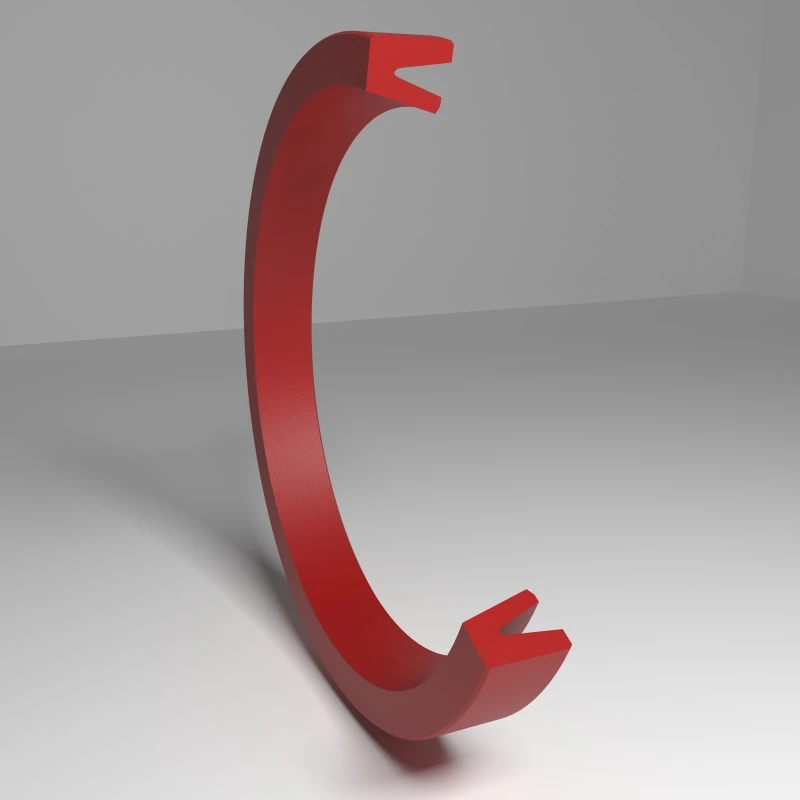

RCA102
Ukuran pesanan
Φd ...... diameter luar
Φd ...... diameter dalam
L ...... lebar alur
H ...... Tinggi Total Segel Debu
| Permukaan akhir | R tmax (μm) | RA (μm) |
| Segel Segel Karet/Poliuretan Pencocokan Permukaan Geser Segel PTFE Pencocokan Permukaan Geser | ≤2.5 ≤2 | ≤0.1-0.5 ≤0.05-0.3 |
| Alur dasar Sisi alur | ≤6.3 ≤15 | ≤1.6 ≤3 |
| Rasio Panjang Dukungan Profil TP | 50%-95% |
|
| Toleransi | |
| Φd1 H11 | L <10mm +0.2 |
| Φd H11 | L ＞ 10mm +0.3 |
Contoh pemesanan
Model: RCA102
Ukuran Groove/Total Tinggi Segel Debu: 100x115x8.5
Bahan: RC-PU-H
Jenis segel: RCA102, RCA105, RCA211
Aplikasi utama: terutama digunakan dengan segel kombinasi geser
Keuntungan: kinerja gesekan yang baik, segel dua arah RCA211
Bahan: (kekerasan ultra-tinggi) poliuretan, karet
| Contoh Groove Seal | Berikut ini adalah dimensi alur standar (segel debu dengan ukuran apa pun dalam kisaran ukuran dapat diproduksi) | |||||||
 |
RCA102
|
Φd | Φd | FD1 | L | L1 | H | |
|

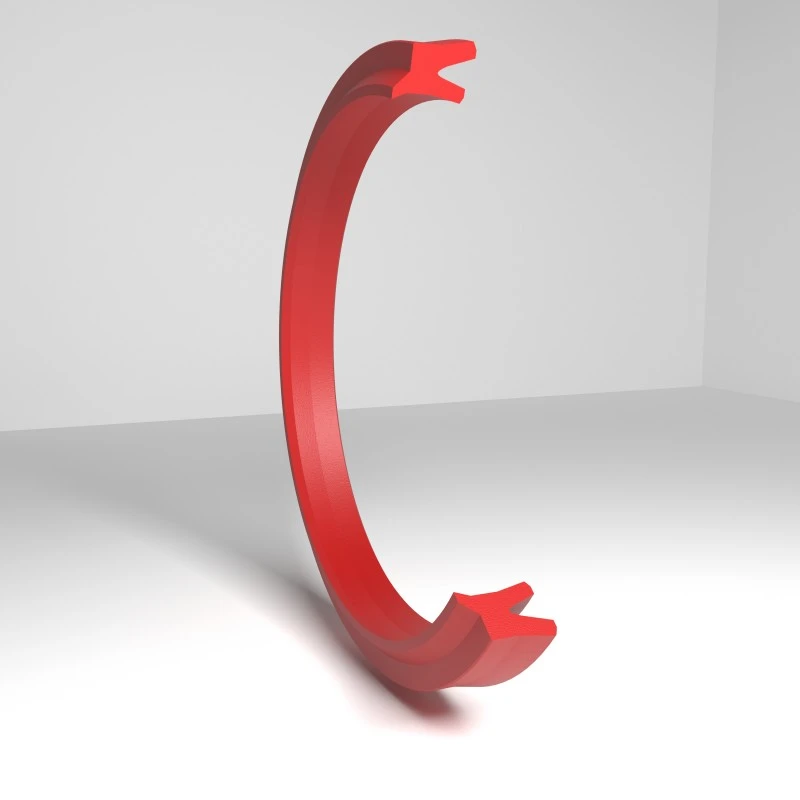

RCA105
|
6-49.9 | Φd+8 | Φd+4 | 5 | ≥2 | 6 | ||
|
RCA211
|
50-99.9 | Φd+10 | Φd+5 | 6 | ≥2 | 7 | ||
| ＞ 100 | Φd+15 | Φd+7.5 | 8.5 | ≥2 | 11.5 | |||

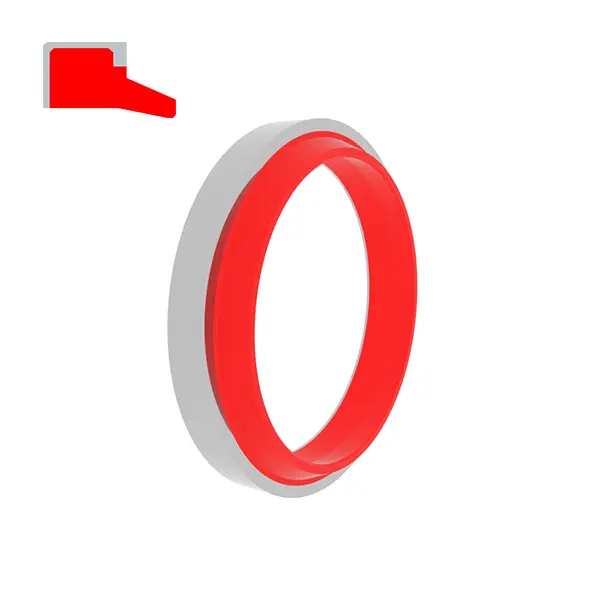

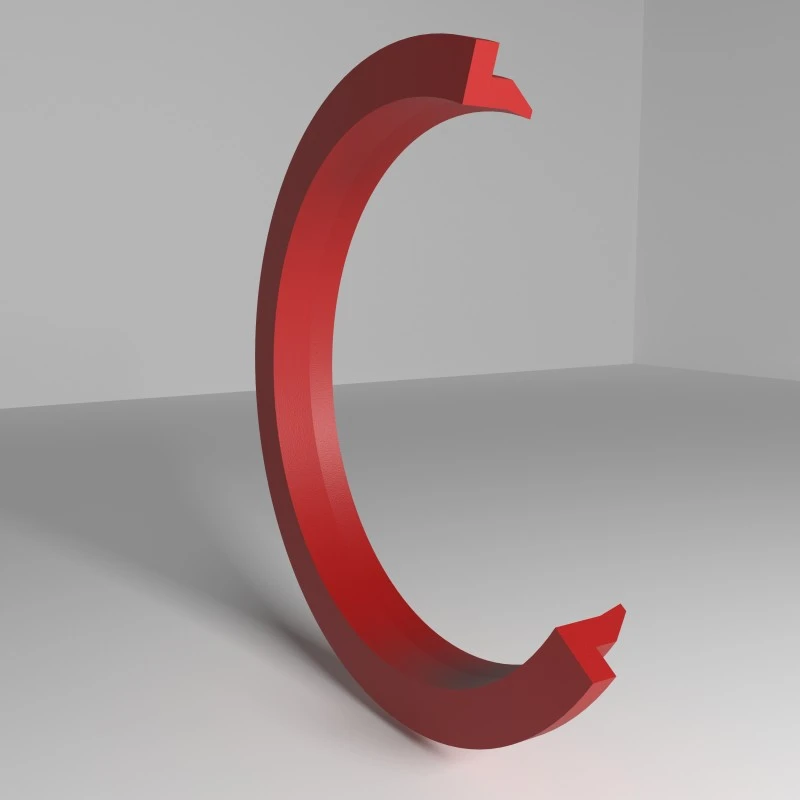

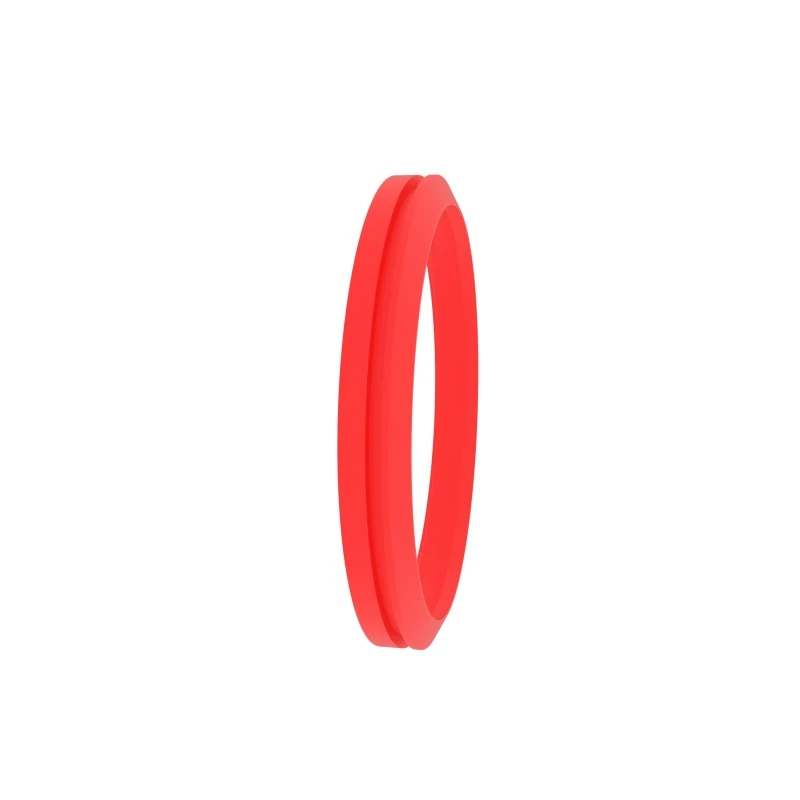

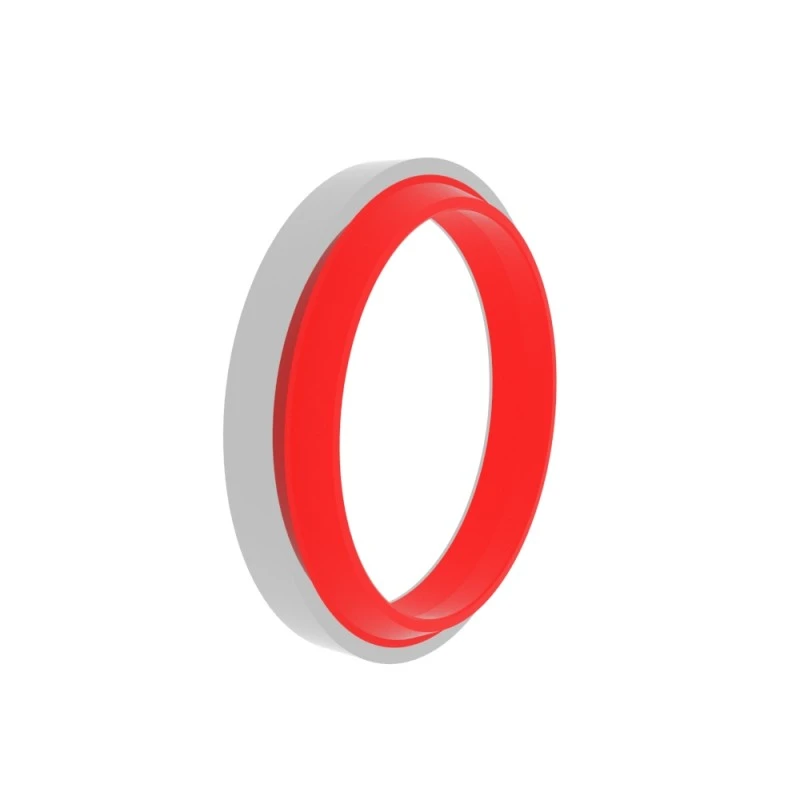

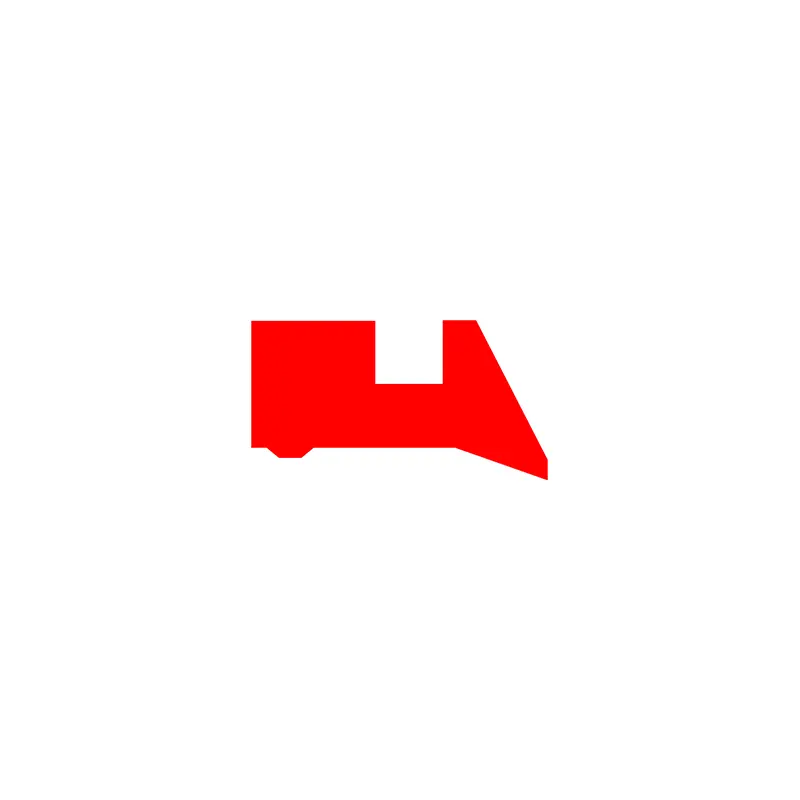

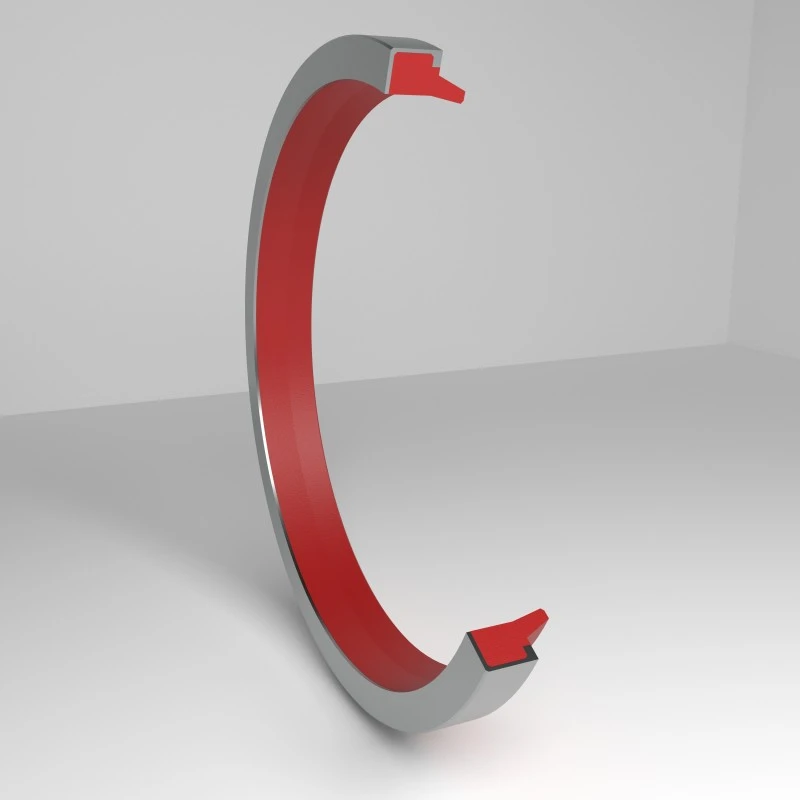

RCA103
Ukuran pesanan
Φd ...... diameter luar
Φd ...... diameter dalam
L ...... lebar alur
H ...... Tinggi Total Segel Debu
| Permukaan akhir | R tmax (μm) | RA (μm) |
| Segel Segel Karet/Poliuretan Pencocokan Permukaan Geser Segel PTFE Pencocokan Permukaan Geser | ≤2.5 ≤2 | ≤0.1-0.5 ≤0.05-0.3 |
| Alur dasar Sisi alur | ≤6.3 ≤15 | ≤1.6 ≤3 |
| Rasio Panjang Dukungan Profil TP | 50%-95% |
|
| Toleransi | |
| Φd1 H11 | L <10mm +0.2 |
| Φd H11 | L ＞ 10mm +0.3 |
Contoh pemesanan
Model: RCA103
Ukuran Groove/Total Tinggi Segel Debu: 100x115x9/12
Bahan: RC-PU-H+POM

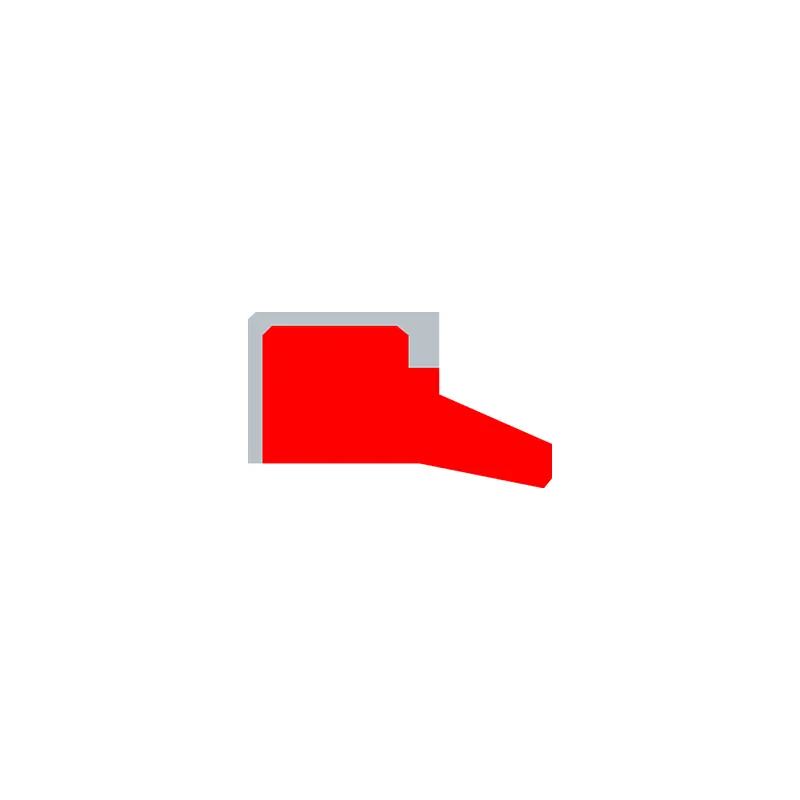

Jenis segel: RCA103, RCA106
Aplikasi Utama: Silinder Standar dan untuk Alur Terbuka
Keuntungan: Kinerja anti-genggamannya baik, dan cincin pendukung mencegah oksidasi terjadi antara alur dan segel, dan penentuan posisi dan kesesuaian di rongga kuat.
Bahan: (Kekerasan Ultra-Tinggi) Polyurethane + Polyoxymethylene, Karet + Polyoxymethylene
| Contoh Groove Seal | Berikut ini adalah dimensi alur standar (segel debu dengan ukuran apa pun dalam kisaran ukuran dapat diproduksi) | |||||
 |
RCA103
|
Φd | Φd | L | H | |
| 6-9.9 |
Φd+8 | 5 | 8 | |||
|
RCA106
|
10-99.9 | Φd+10 | 7 | 10 | ||
| 100-200 | Φd+15 | 9 | 12 | |||
| ＞ 200 | Φd+20 | 12 | 16 | |||

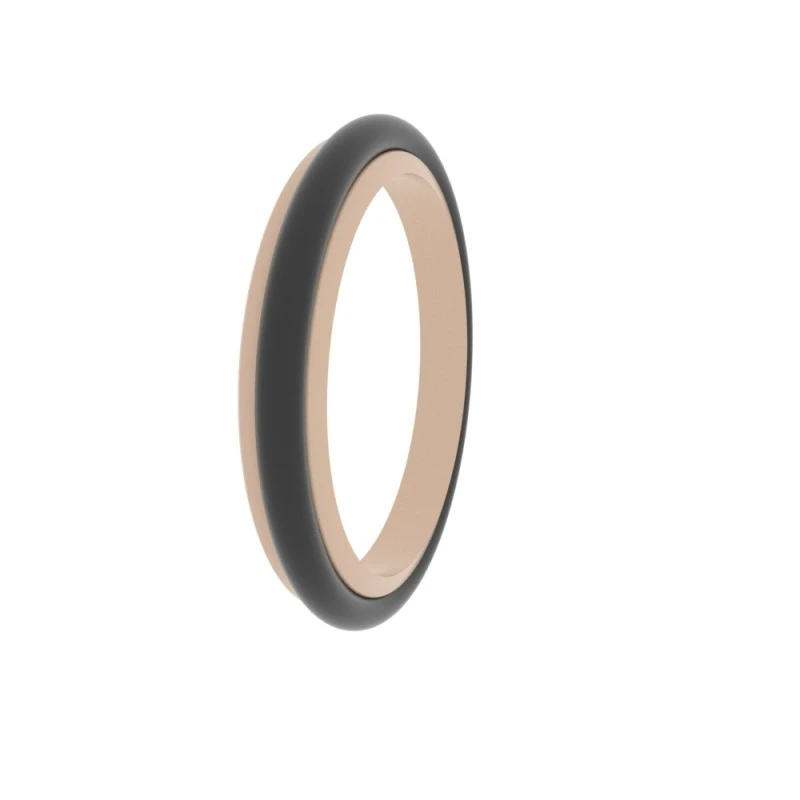

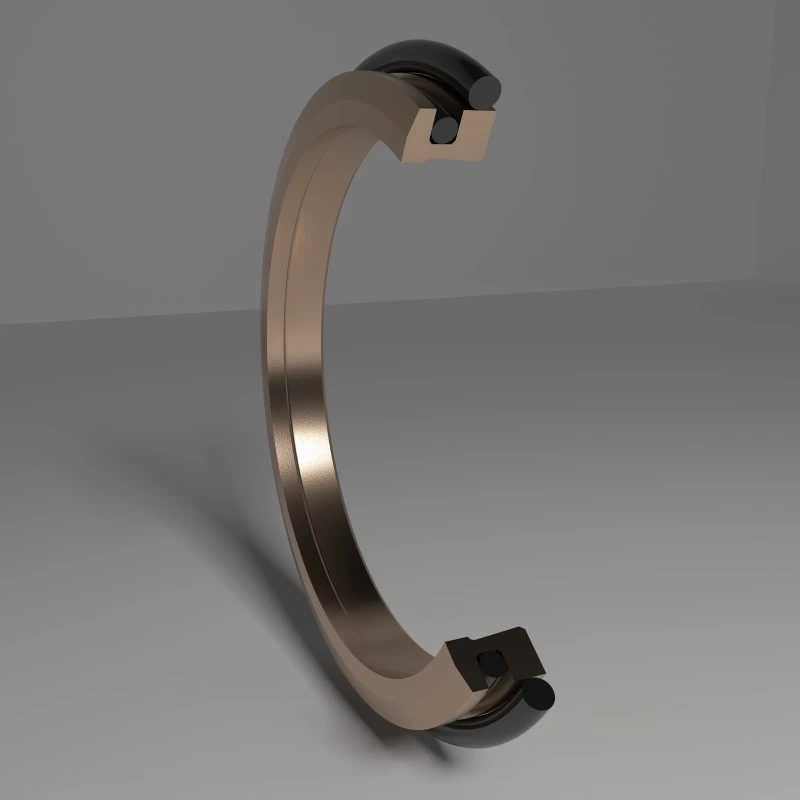

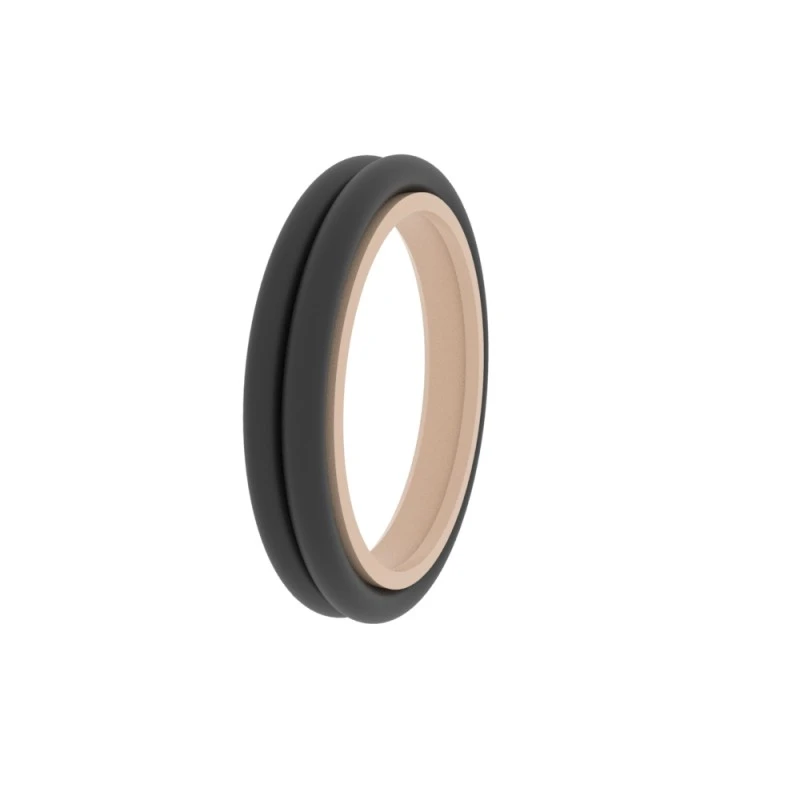

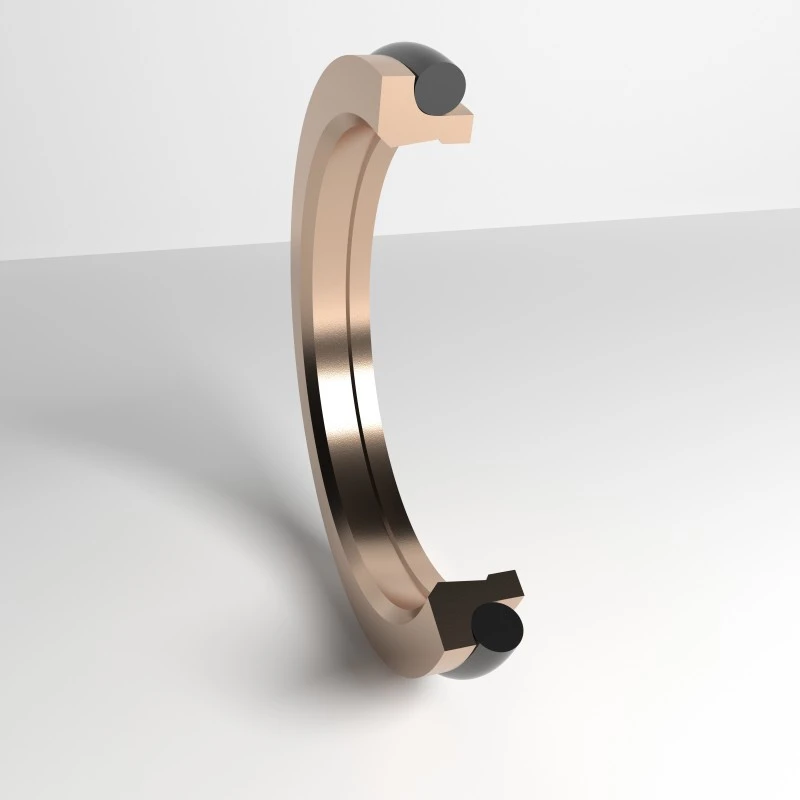

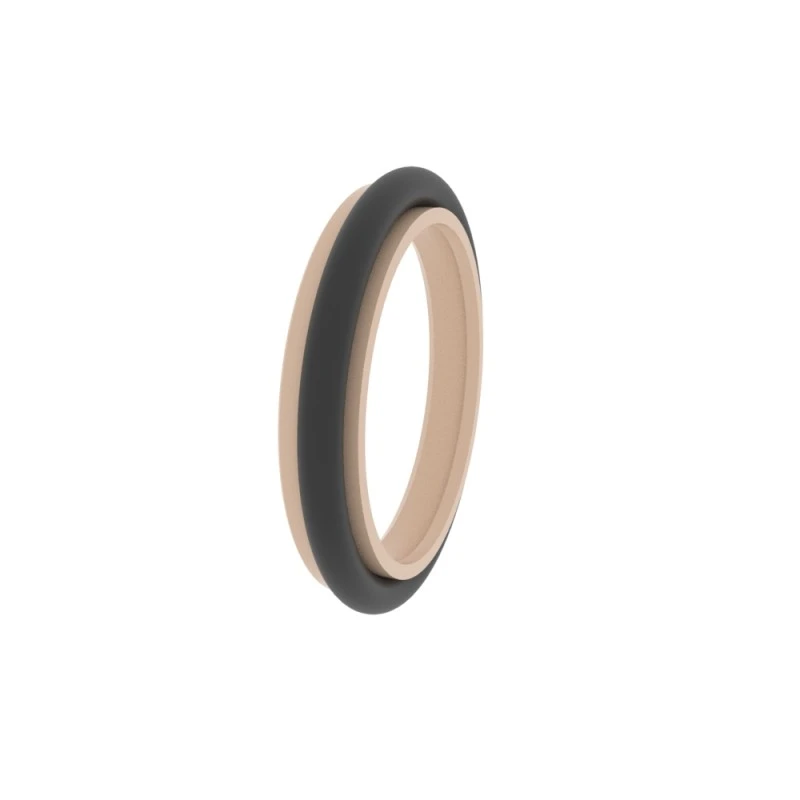

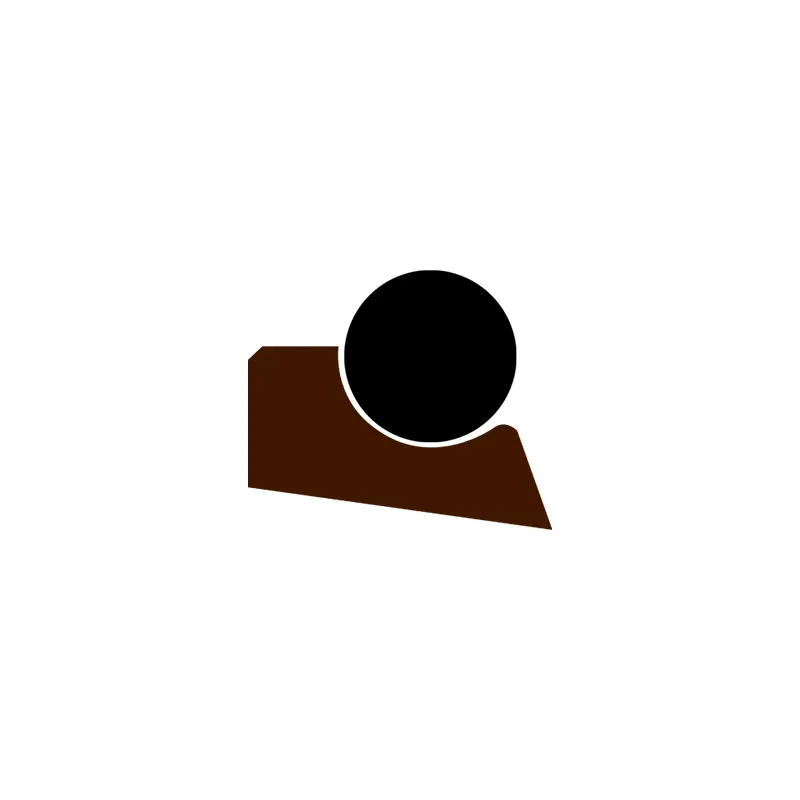

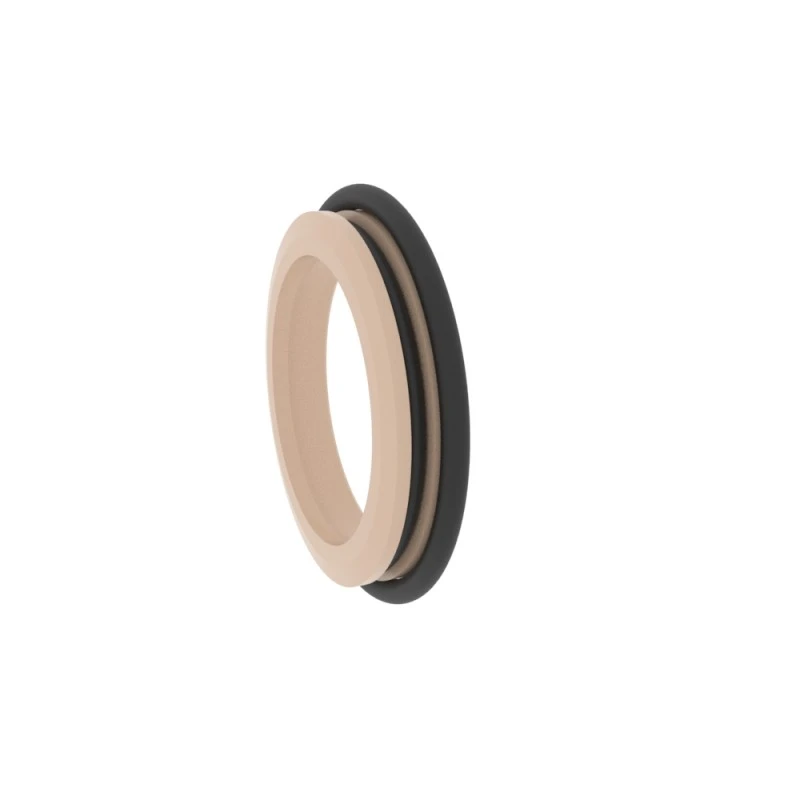

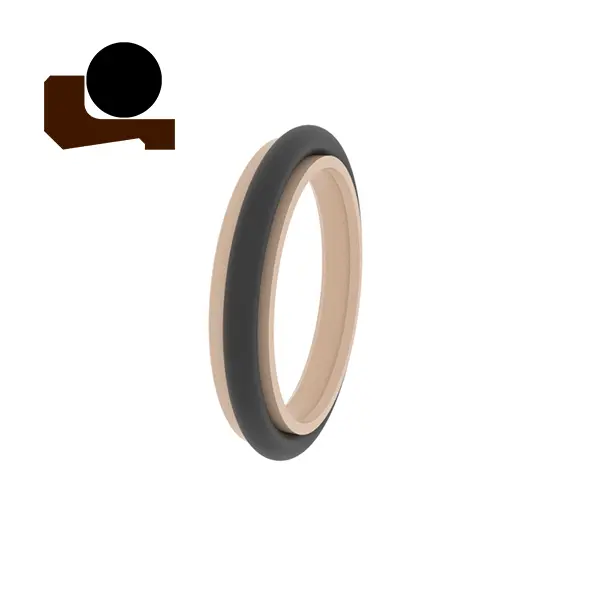

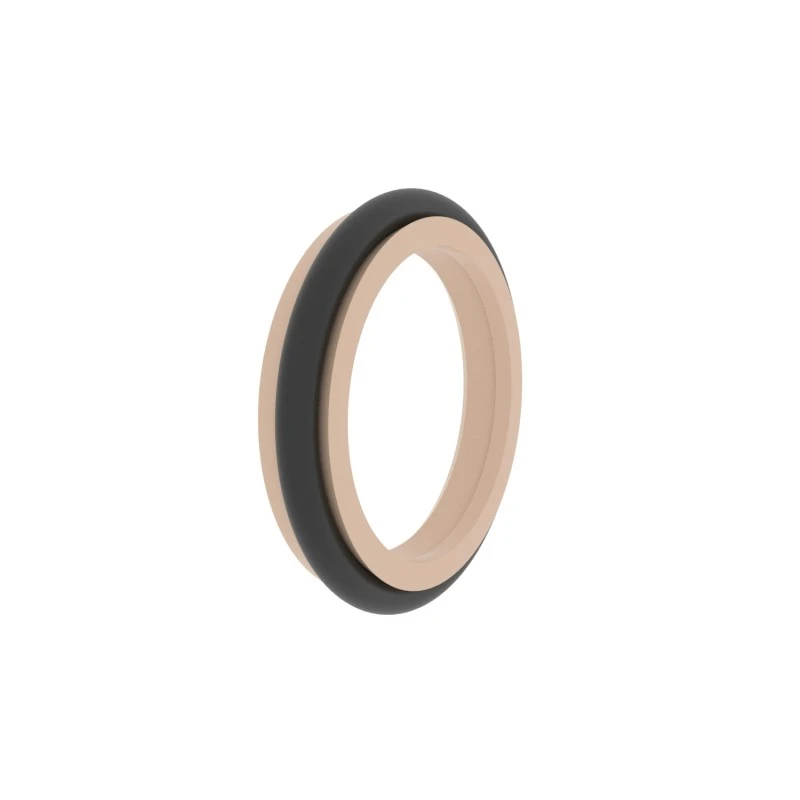

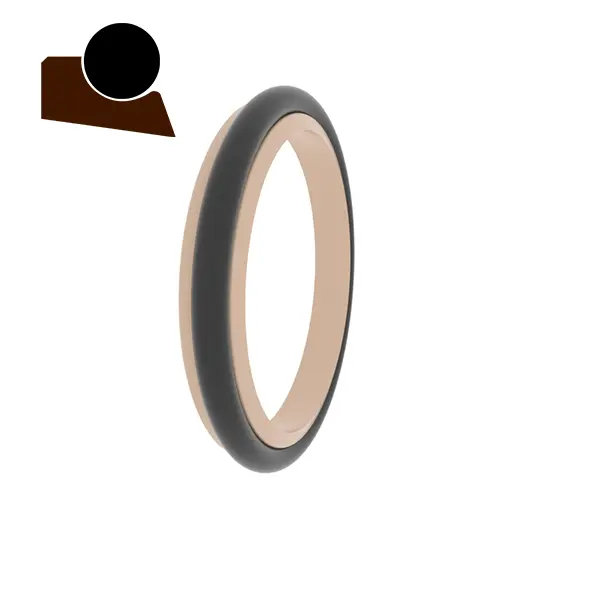

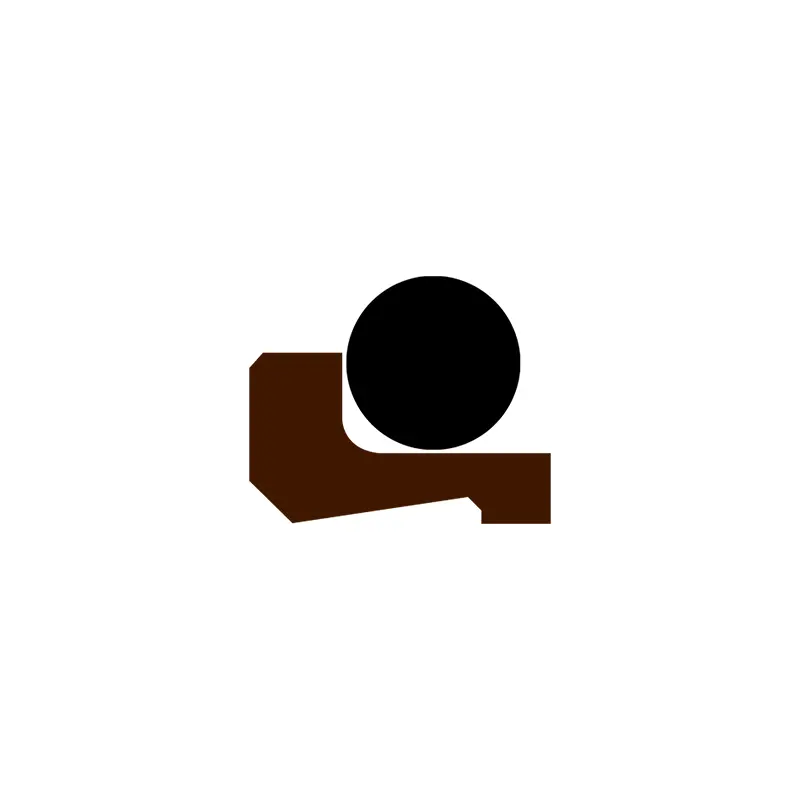

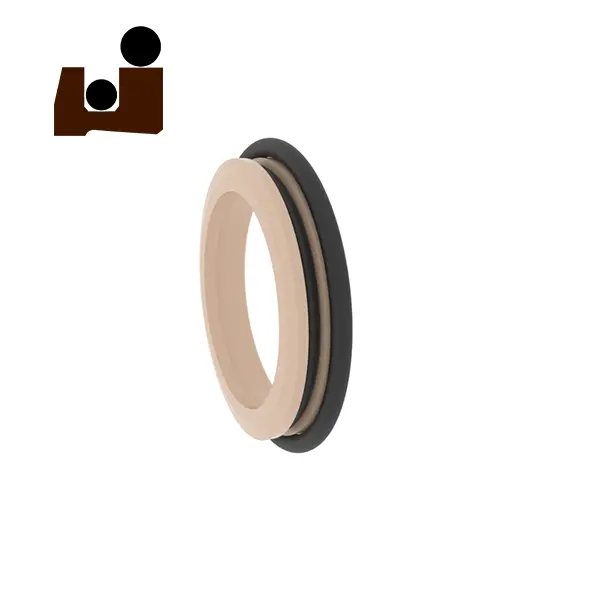

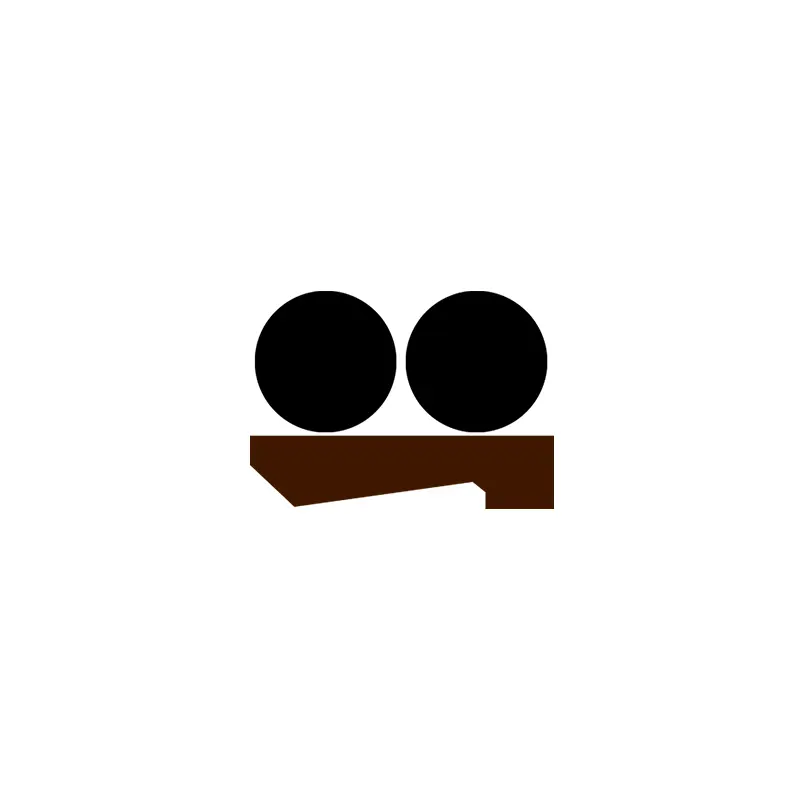

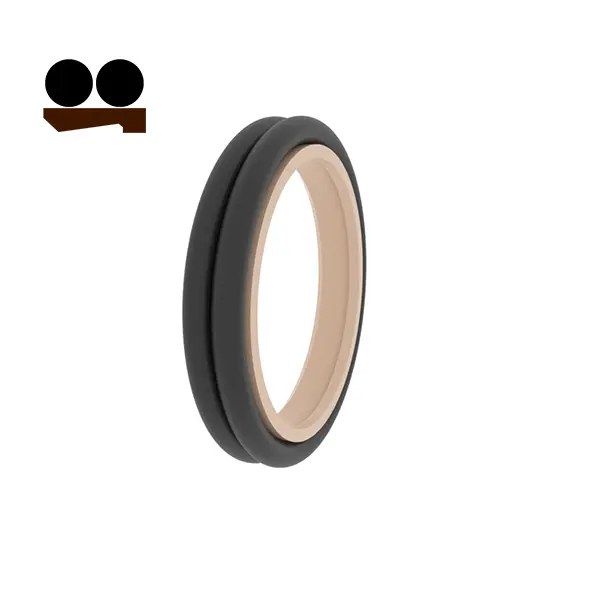

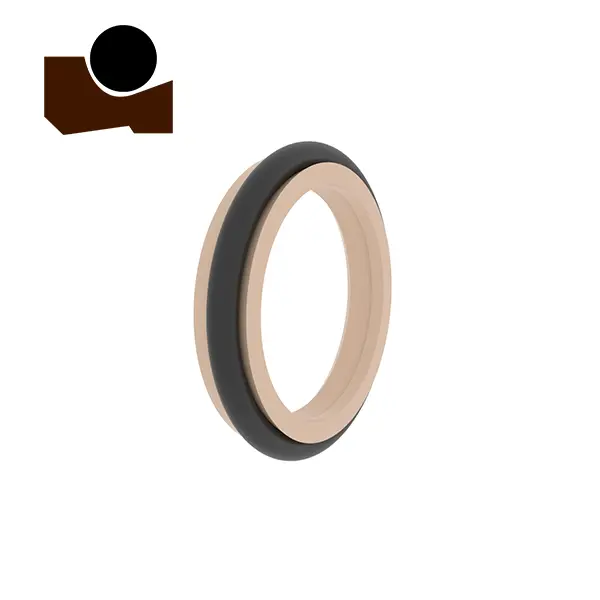

RCA115
Ukuran pesanan
Φd ...... diameter luar
Φd1 ...... diameter luar
Φd ...... diameter dalam
L ...... lebar alur
| Permukaan akhir | R tmax (μm) | RA (μm) |
| Segel Segel Karet/Poliuretan Pencocokan Permukaan Geser Segel PTFE Pencocokan Permukaan Geser | ≤2.5 ≤2 | ≤0.1-0.5 ≤0.05-0.3 |
| Alur dasar Sisi alur | ≤6.3 ≤15 | ≤1.6 ≤3 |
| Rasio Panjang Dukungan Profil TP | 50%-95% |
|
| Toleransi | |
| Φd1 H11 | L <10mm +0.2 |
| Φd H11 | L ＞ 10mm +0.3 |
Contoh pemesanan
Model: RCA115
Ukuran Groove/Total Segel Debu Tinggi: 100x108.8x6
Bahan: PTFE3+NBR
Jenis segel: RCA115, RCA118
Aplikasi Utama: Industri Kimia, Industri Makanan dan Katup Servo
Keuntungan: Koefisien gesekan rendah, tidak ada merayap, ruang instalasi kecil, kehidupan tahan aus yang panjang, dan kemampuan penyesuaian dan penentuan posisi yang sangat baik selama bekerja.
Bahan: tetrafluoroethylene, karet nitril atau karet fluorin
| Contoh Groove Seal | Berikut ini adalah dimensi alur standar (segel debu dengan ukuran apa pun dalam kisaran ukuran dapat diproduksi) | |||||||
 |
RCA115
|
Φd | Φd | L | D1 | a | O-ring | |
| 6-11.9 |
Φd+4.8 | 3.7 | D+1.5 | 2 | 1.78 | |||
| 12-64.9 |
Φd+6.8 | 5.0 | D+1.5 | 2 | 2.62 | |||
|
RCA116
|
65-250.9 | Φd+8.8 | 6.0 | D+1.5 | 3 | 3.53 | ||
| 251-420.9 | Φd+12.2 | 8.4 | d+2 | 3 | 5.33 | |||
| 421-650.9 | Φd+16.0 | 11.0 | d+2 | 4 | 7.00 | |||
| ≥150 | Φd+20.0 | 12.0 | D+2.5 | 5 | 8.40 | |||
