Kami fokus pada kebutuhan yang beragam di bidang segel piston dan memberikan solusi kinerja tinggi yang mencakup semua skenario hidrolika dan pneumatik. Lini produk kami dibagi menjadi tindakan tunggal dan tindakan ganda sebagai inti, menggabungkan inovasi material dan optimasi struktural untuk memenuhi tantangan penyegelan dari industri konvensional ke kondisi kerja yang ekstrem:
1. Sorotan Seri Piston Seal Seals:
Tekanan tinggi dan anti-ekstrusi: Seri RCK102/102R/104 dirancang untuk tekanan tinggi, dan struktur pendukung diperkuat untuk beradaptasi dengan celah besar dan alur sempit. RCK109H/120/122 dan segel kombinasi lainnya mengintegrasikan cincin pemandu dan elastomer untuk menembus batas tekanan tinggi 35MPA+, terutama cocok untuk penambangan dan mesin berat.
Adaptasi dinamis: RCK108/125/138 menggunakan bahan tetrafluoroethylene untuk mencapai penyegelan yang stabil dari kecepatan sangat rendah ke kecepatan tinggi (0,01 ~ 5m/s), dan karakteristik gesekan rendah cocok untuk berjalan hidrolika dan peralatan cetakan injeksi presisi.
Toleransi Lingkungan Ekstrim: RCK119/139 dilengkapi dengan materi Mander Spring dan PTFE, yang tahan korosi dan tahan-kering. Kisaran suhu yang luas -40 ℃ ~ 200 ℃ mencakup kimia, reaktor suhu tinggi farmasi dan jalur produksi aseptik makanan.
2. Desain Kustomisasi Industri:
Pemeliharaan dan Modifikasi: RCK116/216 menyederhanakan proses pemasangan dan beradaptasi dengan kebutuhan perbaikan silinder lama dan penggantian cepat peralatan pengisian makanan.
Isolasi Dual Medium: RCK144/145 memiliki struktur bibir ganda asli, yang dapat menyegel minyak/air atau gas campuran cairan pada saat yang sama, cocok untuk kondisi kerja yang kompleks.
Optimalisasi Stroke Pendek: RCK103/143 meningkatkan stabilitas embedding melalui preload O-ring untuk menghindari risiko kebocoran pada silinder hidrolik stroke pendek.
3. Keuntungan Teknologi Inti:
Ilmu material: Desain penyimpanan minyak poliuretan (RCK205) memperpanjang umur pneumatik bebas pelumasan, dan tetrafluoroethylene (RCK108) memperhitungkan ketahanan aus dan ketahanan kimia.
Inovasi Struktural: Cincin panduan back-to-back (RCK101), Support Ring Anti-Twist (RCK120) dan desain lainnya memastikan daya tahan segel di bawah getaran dan beban eksentrik.
Kami berkomitmen untuk menyediakan solusi terintegrasi "segel-guide-resistant" untuk 20+ industri seperti mesin pertambangan, peralatan cetakan injeksi, dan perangkat medis, menyeimbangkan biaya dan kinerja dengan modul standar dan layanan khusus, membantu pelanggan mengurangi biaya pemeliharaan dan meningkatkan reliabilitas peralatan.
Fitur dan Aplikasi Produk:
Segel belok segel piston cocok untuk silinder dan silinder hidrolik, silinder hidrolik standar dan mesin hidrolik berjalan. Aplikasi utama termasuk mesin konstruksi, mesin pertanian, crane, dan silinder standar.
Ketika digunakan dalam industri kimia, umumnya digunakan untuk silinder cepat dan mesin penentuan posisi. Ini juga dapat digunakan dalam industri makanan, industri farmasi, dan akumulator.
Keuntungan
Segel belok segel piston tertanam dalam alur yang stabil, dengan kinerja penyegelan dinamis dan statis yang baik, tidak perlu untuk cincin panduan tambahan, gesekan rendah, tidak ada fenomena creep hidrolik, ketahanan aus yang tinggi, kinerja anti-ekstrusi yang baik, konduktivitas termal yang baik, rentang suhu yang luas yang berlaku, dan kemampuan pengembalian oli residual yang kuat dalam kondisi dinamis.

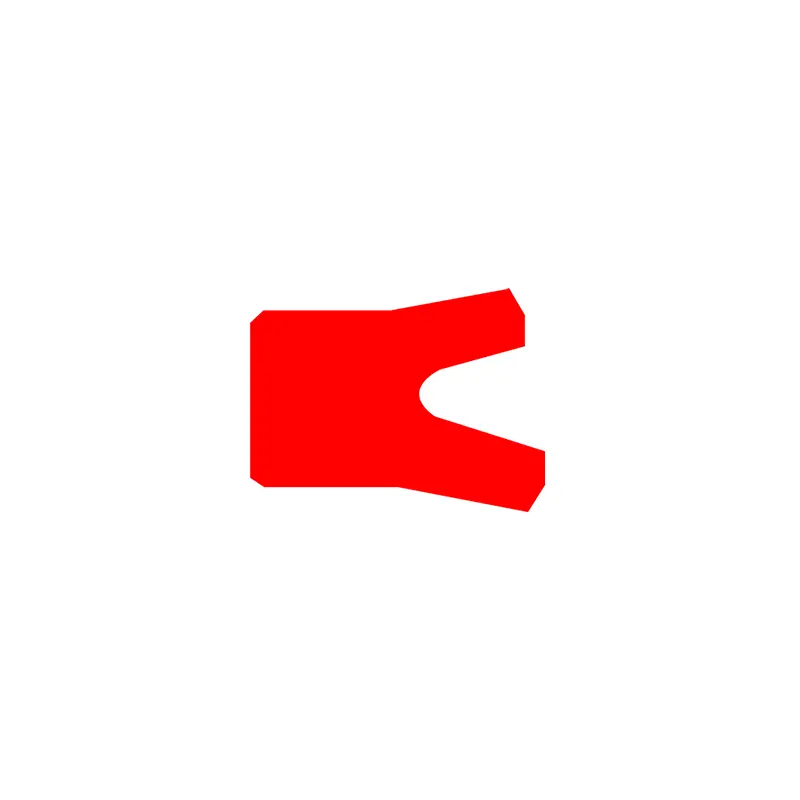

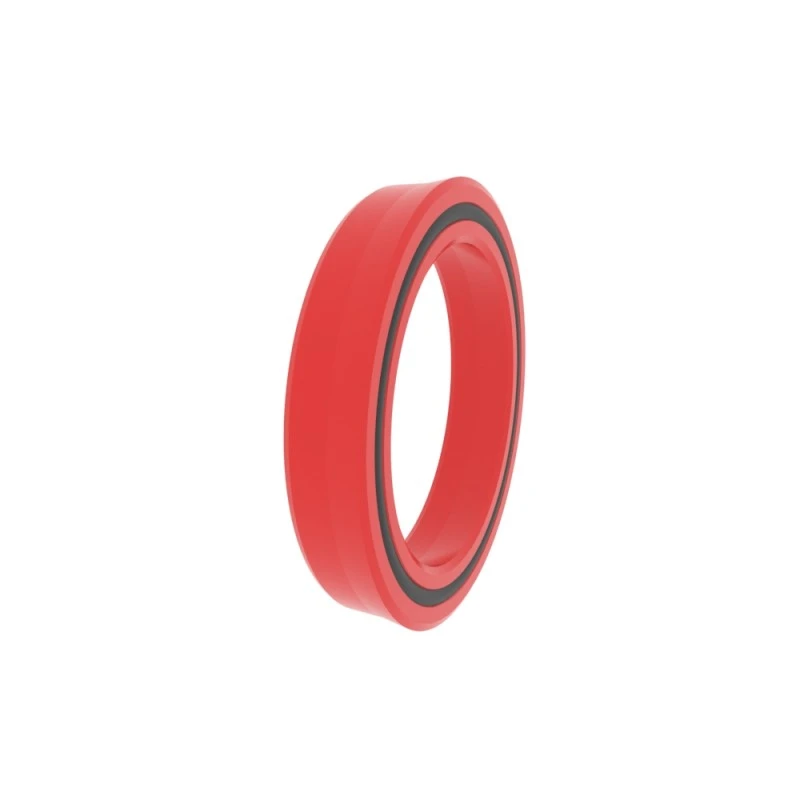

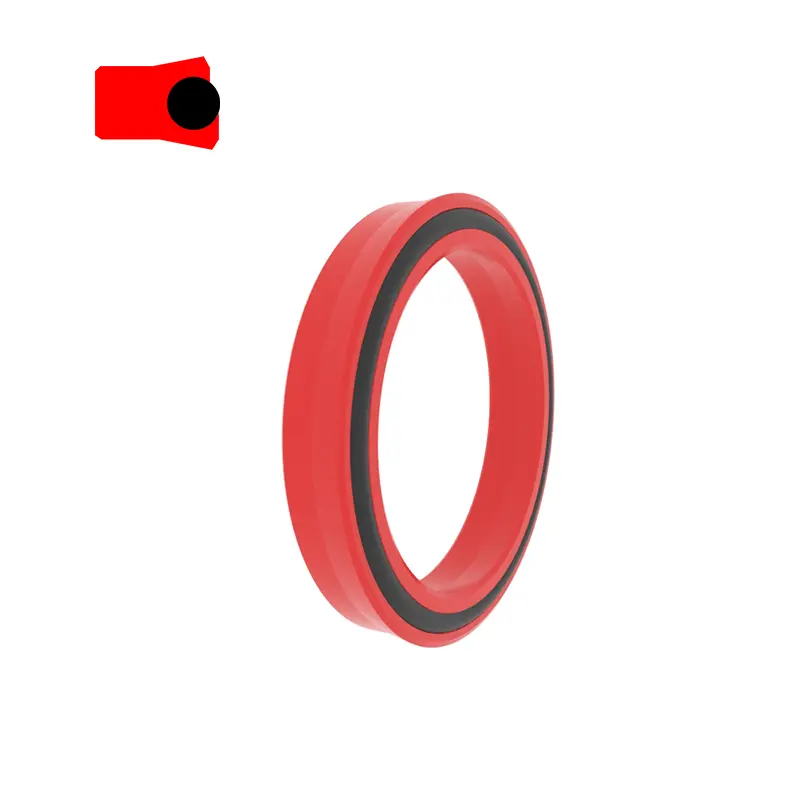

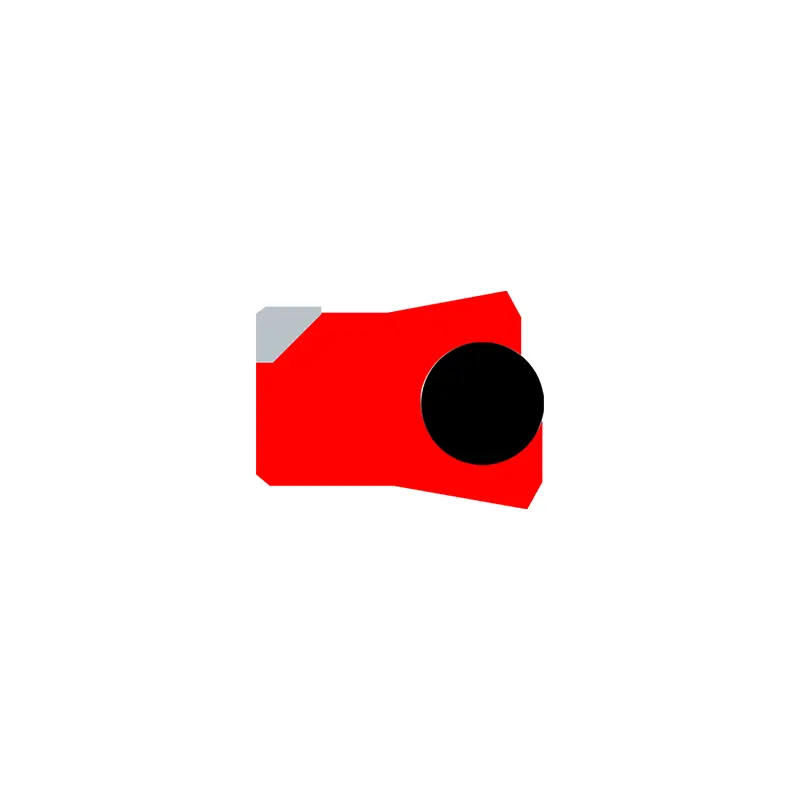

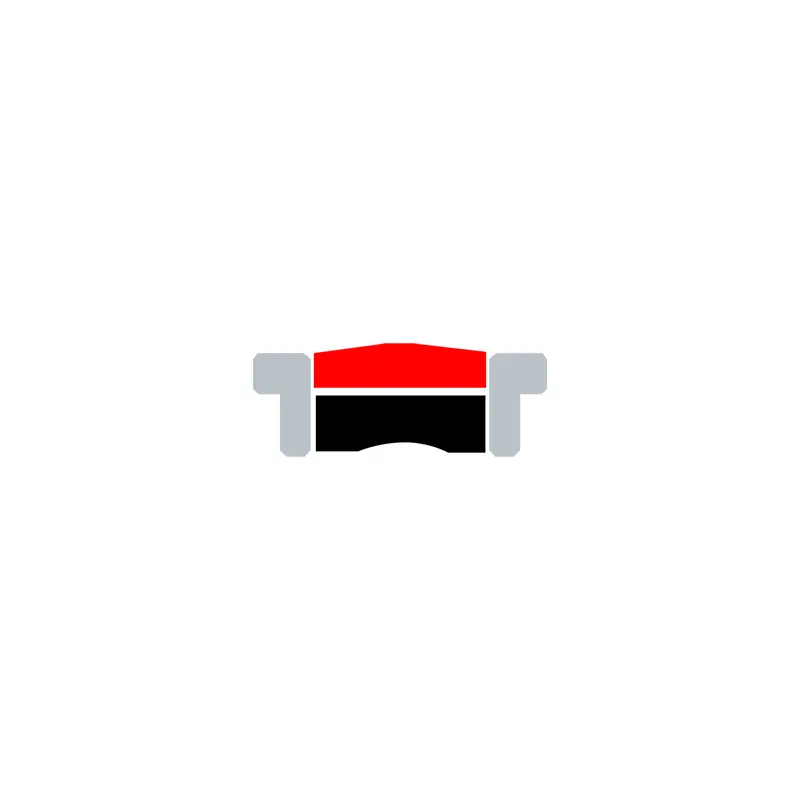

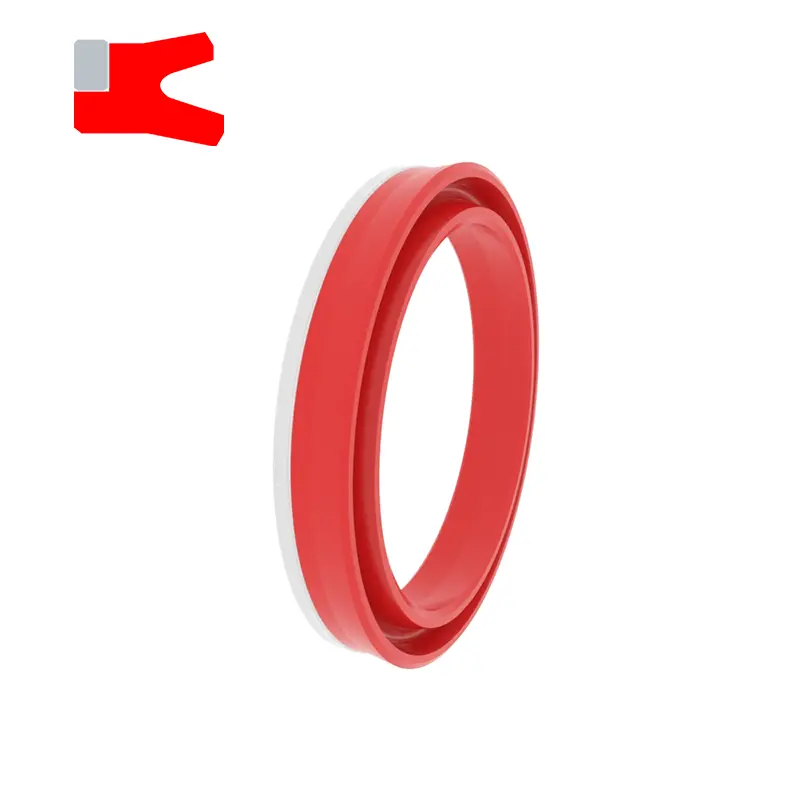

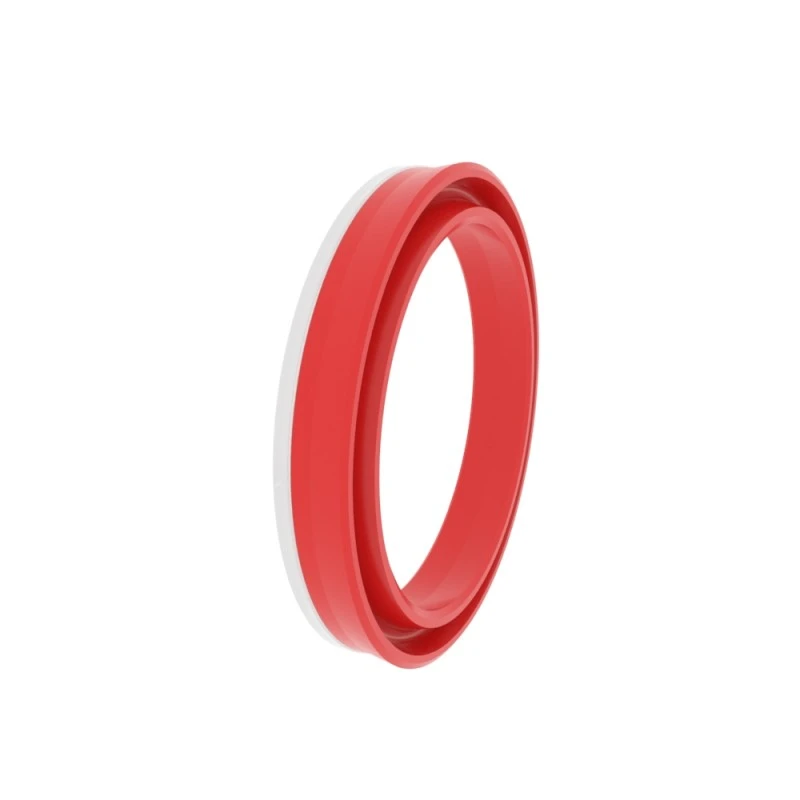

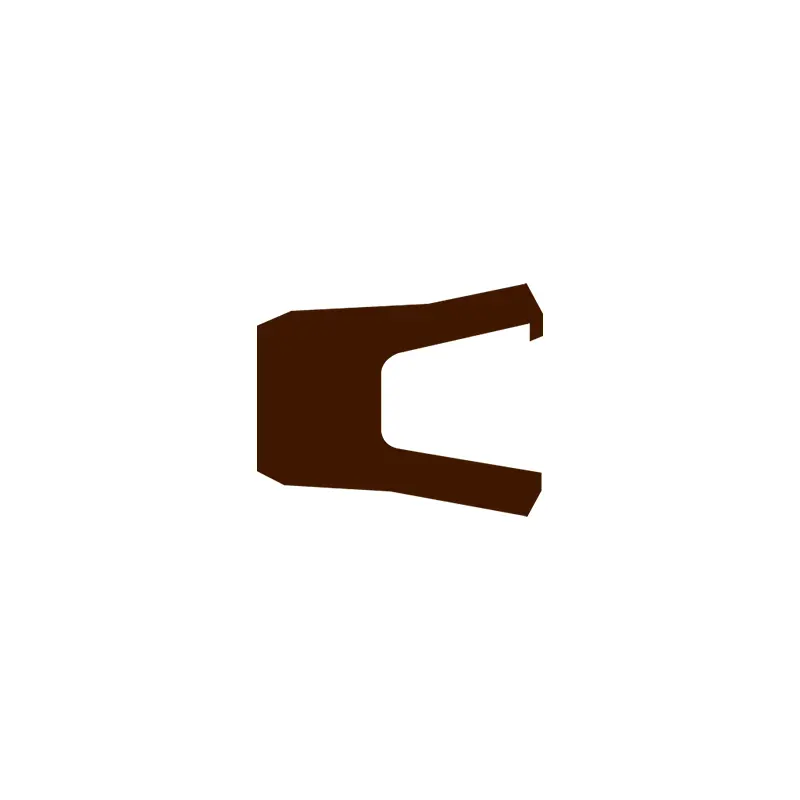

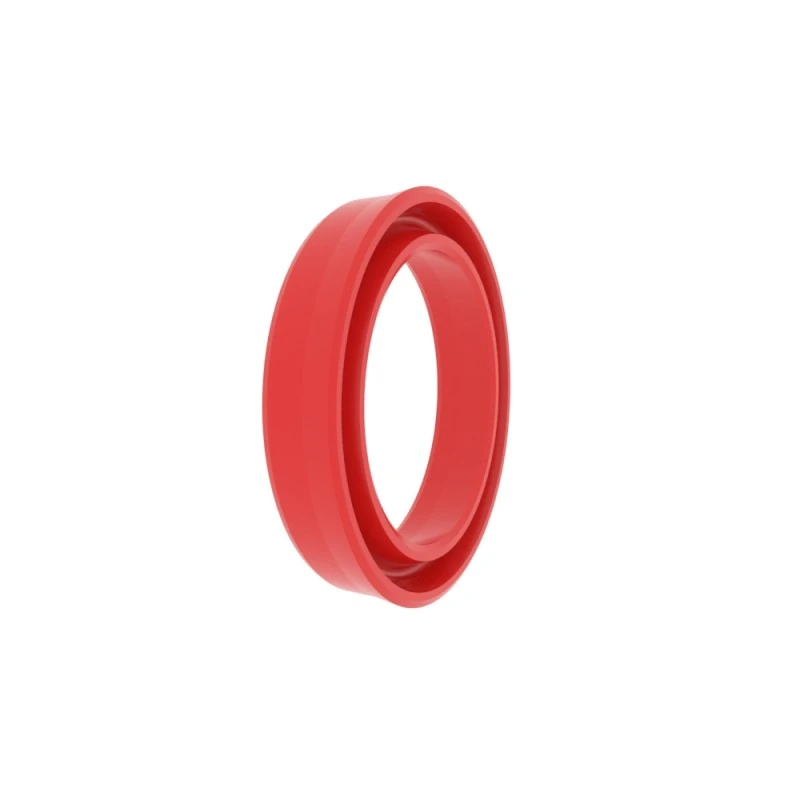

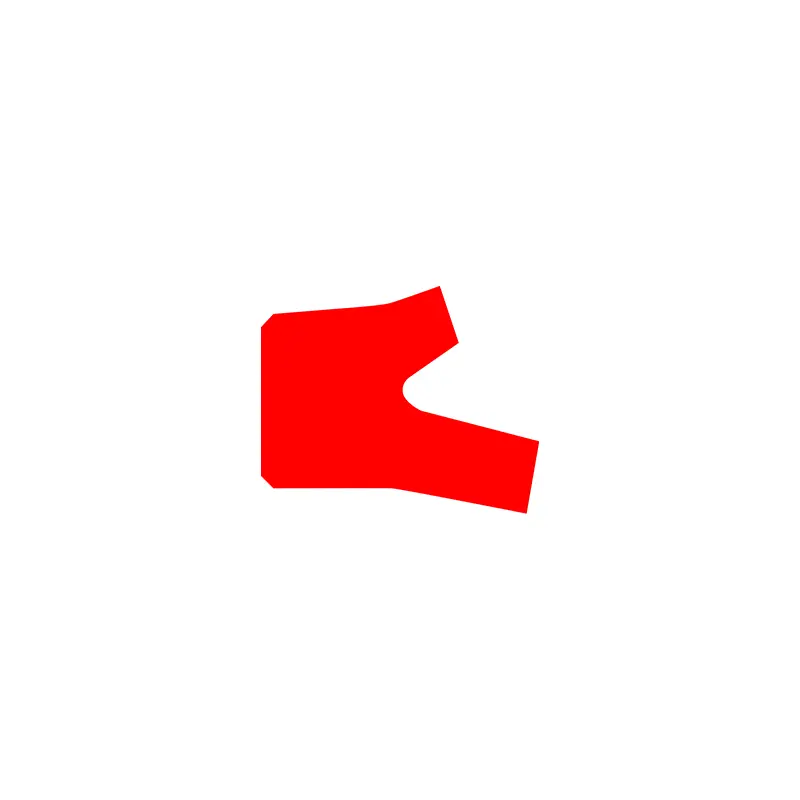

Rck101

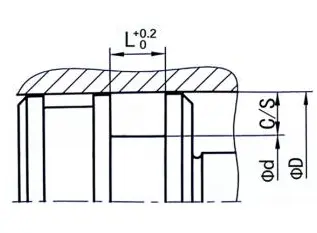

Ukuran pesanan
Φd ...... diameter luar
Φd ...... diameter dalam
L ...... lebar alur
|
Permukaan akhir |
R tmax (μm) |
RA (μm) |
|
Segel Segel Karet/Poliuretan Pencocokan Permukaan Geser Segel PTFE Pencocokan Permukaan Geser |
≤2.5
≤2 |
≤0.1-0.5
≤0.05-0.3 |
|
Alur dasar Sisi alur |
≤6.3 ≤15 |
≤1.6 ≤3 |
|
Rasio Panjang Dukungan Profil TP |
50%-95% |
|
|
Toleransi |
|
|
Φd |
H10 |
|
Φd |
H9 |
Contoh pemesanan
Model: RCK101
Ukuran Groove: 100x84x10
Bahan: RC-PU-H

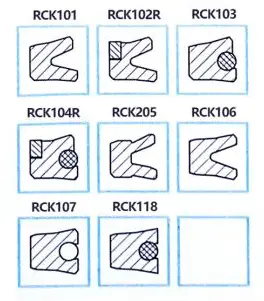

Jenis segel: rck101, rck102, rck103, rck104, rck105, rck205, rck106, rck107, rck108, rck118, rck127
Aplikasi Utama: Cocok untuk silinder hidrolik dan pneumatik
Keuntungan: stabil ketika tertanam dalam alur, memiliki kinerja penyegelan dinamis dan statis yang sangat baik, berlaku untuk kisaran suhu yang luas, dan memiliki kemampuan pengembalian minyak residual yang kuat dalam kondisi dinamis.
Bahan: Poliuretan, karet
|

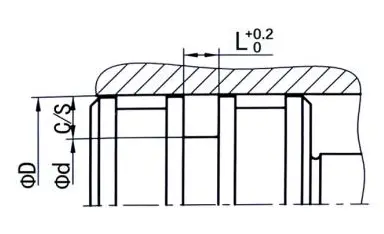

Contoh Groove Seal |
Berikut ini adalah dimensi alur standar (segel debu dengan ukuran apa pun dalam kisaran ukuran dapat diproduksi) |
||||||||
|
|
|
Φd |
Φd |
L |
c/s |
Kesenjangan ekstrusi maksimum |
|||
|
100bar |
250bar |
400bar |
|||||||
|
5-24.9 |
Φd-8 |
6 |
4 |
0.5 |
0.35 |
0.25 |
|||
|
25-49.9 |
Φd-10 |
7 |
5 |
0.5 |
0.35 |
0.25 |
|||
|
50-74.9 |
Φd-12 |
8 |
6 |
0.5 |
0.35 |
0.25 |
|||
|
75-149.9 |
Φd-16 |
10 |
8 |
0.5 |
0.35 |
0.25 |
|||
|
150-299.9 |
Φd-20 |
12 |
10 |
0.5 |
0.35 |
0.25 |
|||
|
300-500 |
ΦD-24 |
18 |
12 |
0.5 |
0.35 |
0.25 |
|||
|
500-750 |
Φd-30 |
20 |
15 |
0.6 |
0.40 |
0.30 |
|||
|
＞ 750 |
ΦD-40 |
26 |
20 |
0.7 |
0.45 |
0.35 |
|||

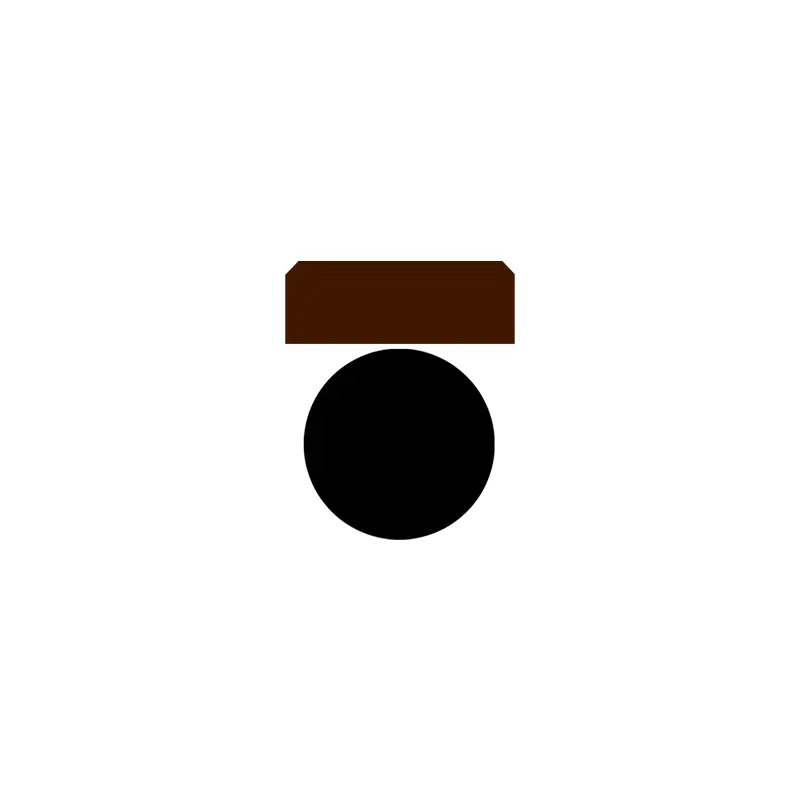

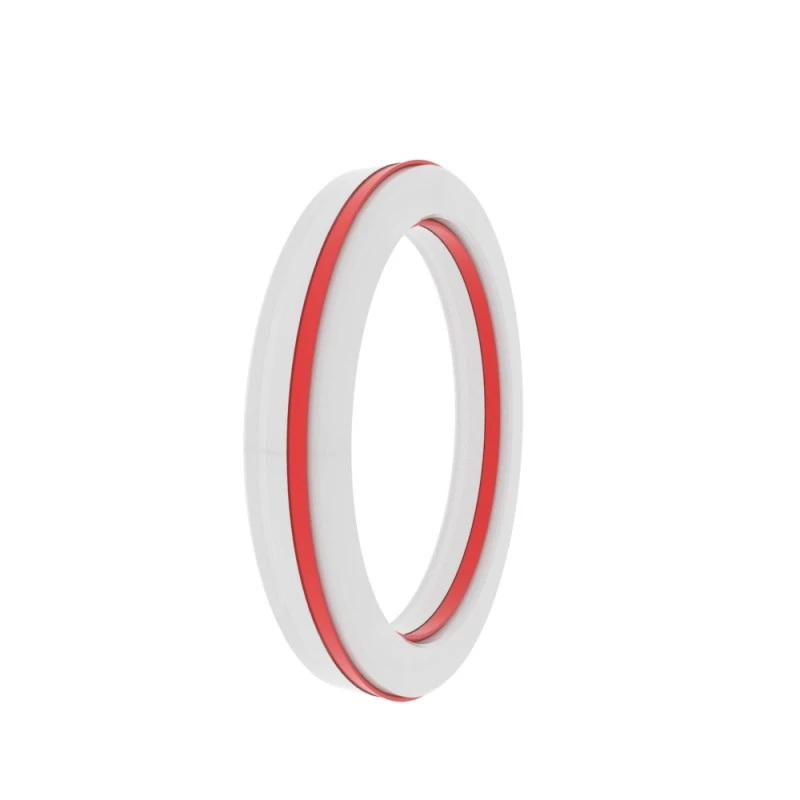

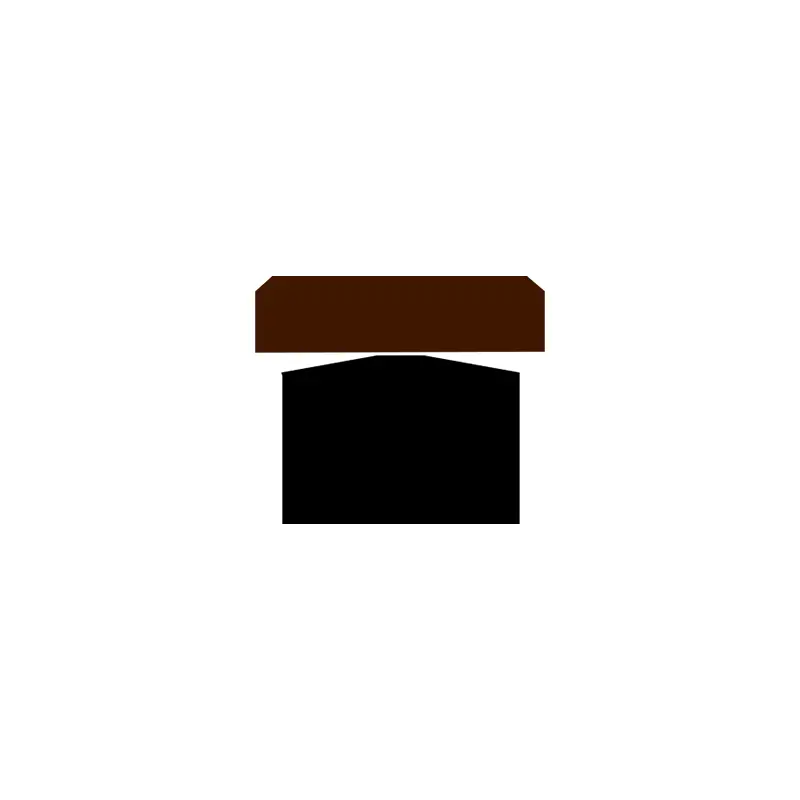

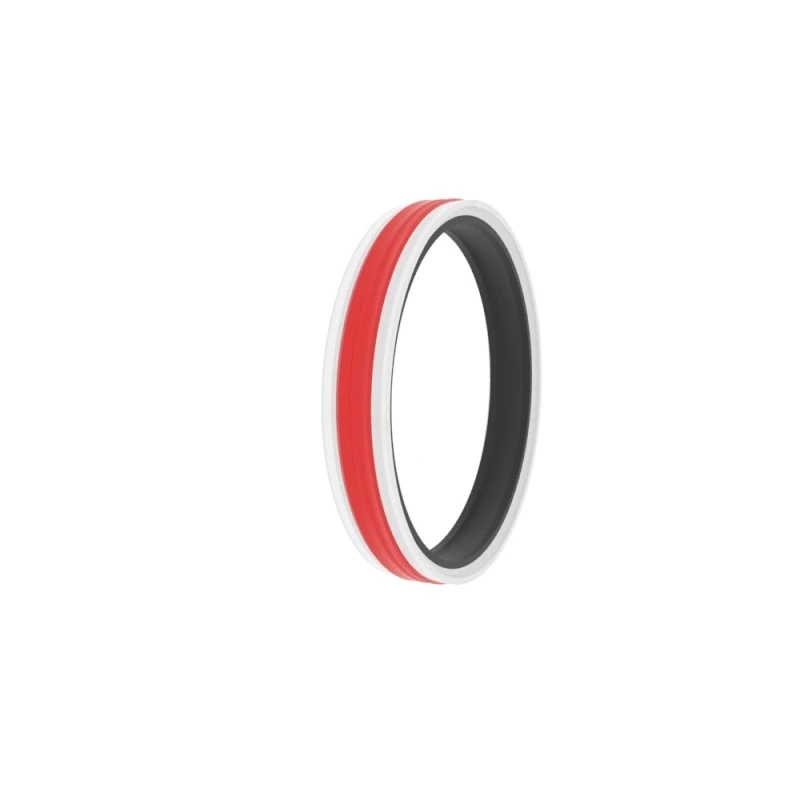

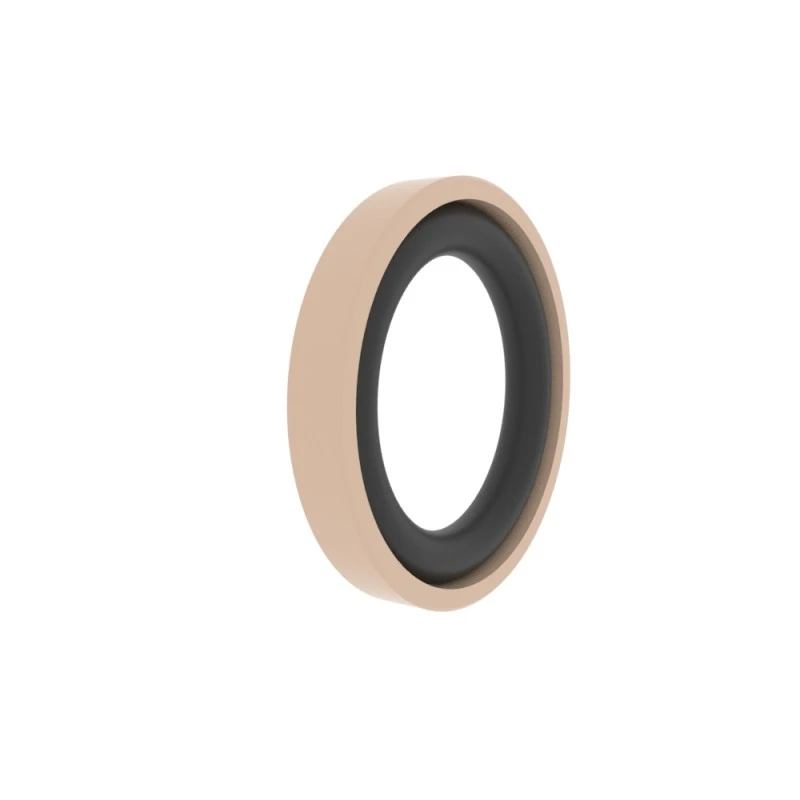

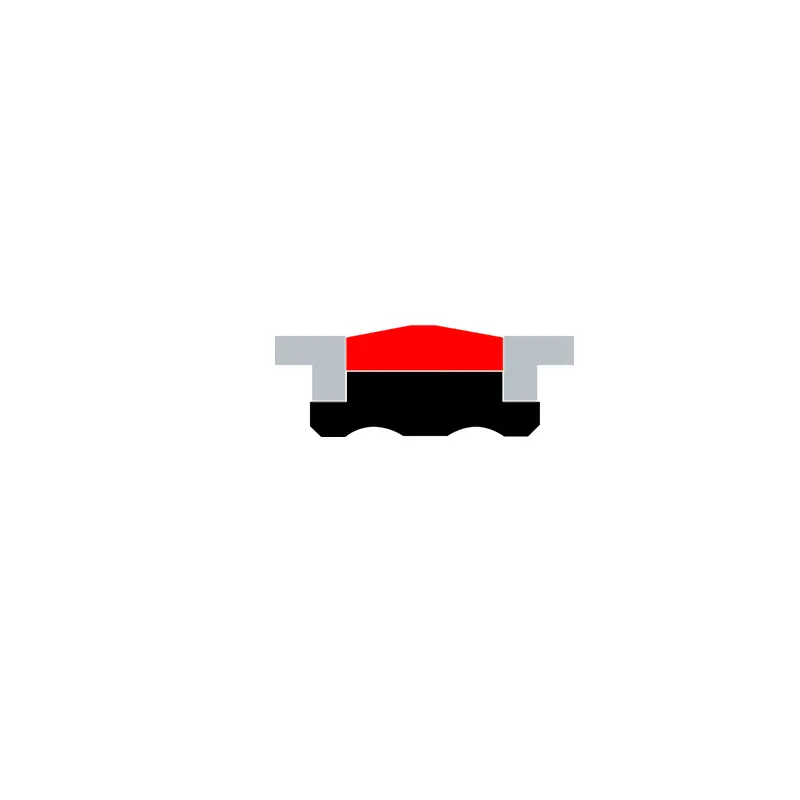

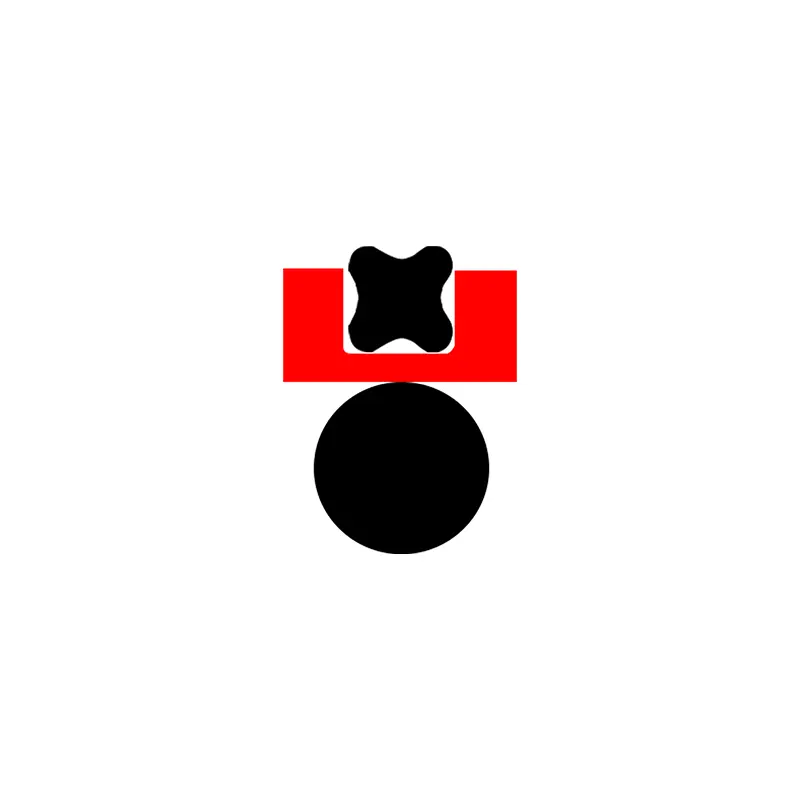

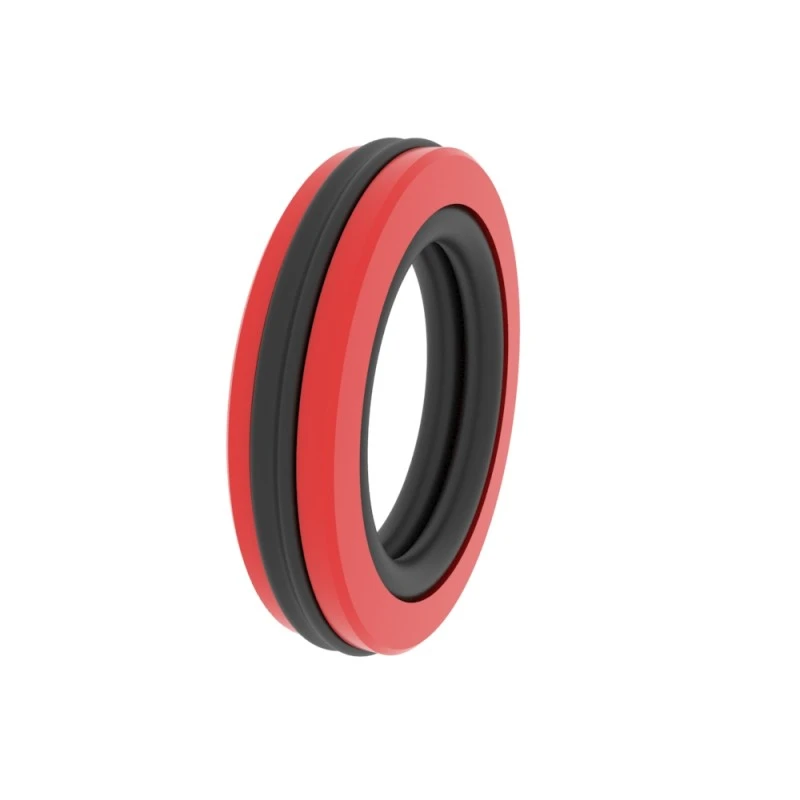

Rck108
Ukuran pesanan
Φd ...... diameter luar
Φd ...... diameter dalam
L ...... lebar alur
|
Permukaan akhir |
R tmax (μm) |
RA (μm) |
|
Segel Segel Karet/Poliuretan Pencocokan Permukaan Geser Segel PTFE Pencocokan Permukaan Geser |
≤2.5
≤2 |
≤0.1-0.5
≤0.05-0.3 |
|
Alur dasar Sisi alur |
≤6.3 ≤15 |
≤1.6 ≤3 |
|
Rasio Panjang Dukungan Profil TP |
50%-95% |
|
|
Toleransi |
|
|
Φd |
H10 |
|
Φd |
H9 |
Contoh pemesanan

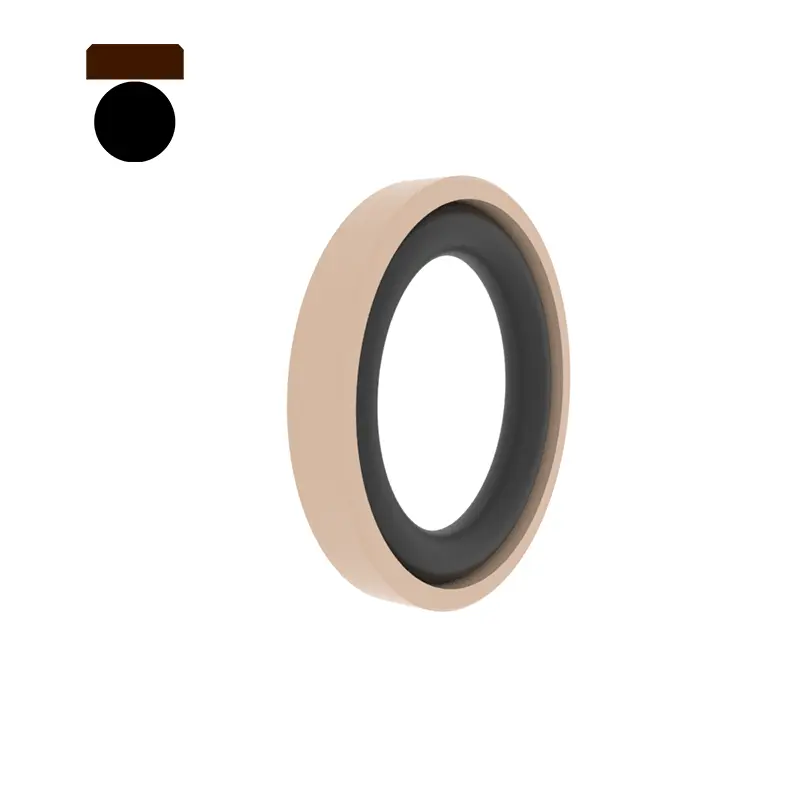

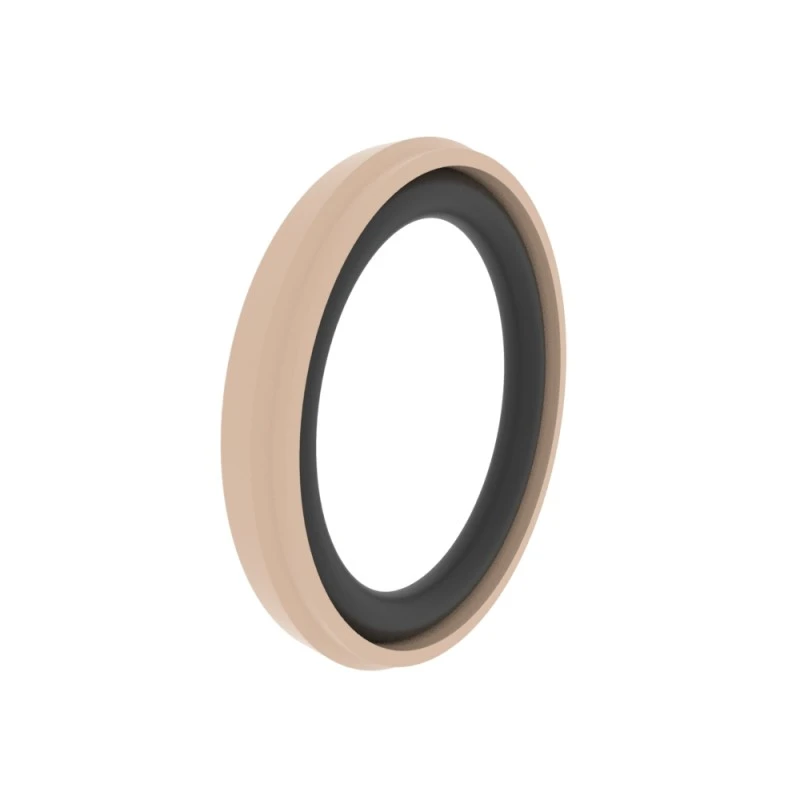

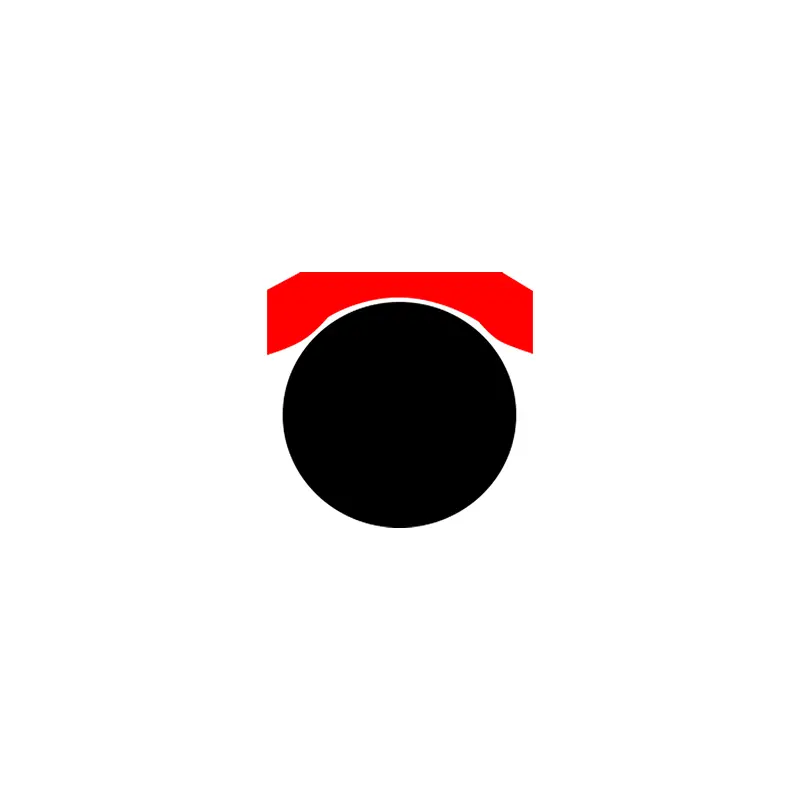

Model: RCK108
Ukuran Groove: 100x84.5x6.3
Bahan: PTFE3+NBR
Jenis segel: rck108, rck125, rck140, rck238, rck138
Aplikasi Utama: Silinder hidrolik standar dan mesin hidrolik seluler
Keuntungan: gesekan rendah, tidak ada creep hidrolik, ketahanan aus yang tinggi, kinerja anti-ekstrusi yang baik, konduktivitas termal yang baik, alur embedding yang stabil, kisaran suhu yang luas.
Bahan: Tetrafluoroethylene + karet nitril atau karet fluor, kekerasan tinggi poliuretan + karet nitril
|

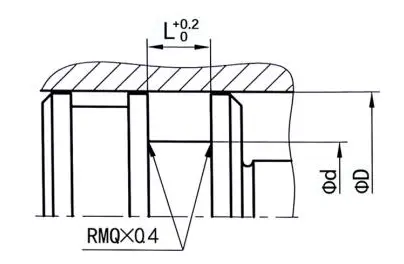

Contoh Groove Seal |
Berikut ini adalah dimensi alur standar (segel debu dengan ukuran apa pun dalam kisaran ukuran dapat diproduksi) |
||||||||
|
|
|
Φd |
Φd |
L |
c/s |
Kesenjangan ekstrusi maksimum |
|||
|
100bar |
250bar |
400bar |
|||||||
|
8-14.9 |
Φd-4.9 |
2.2 |
2.45 |
0.30 |
0.20 |
0.15 |
|||
|
15-39.9 |
ΦD-7.5 |
3.2 |
3.75 |
0.40 |
0.25 |
0.15 |
|||
|
40-79.9 |
Φd-11 |
4.2 |
5.5 |
0.40 |
0.25 |
0.20 |
|||
|
80-132.9 |
ΦD-5.5 |
6.3 |
7.75 |
0.50 |
0.30 |
0.20 |
|||
|
133-329.9 |
ΦD-21 |
8.1 |
10.5 |
0.60 |
0.35 |
0.25 |
|||
|
330-669.9 |
ΦD-24.5 |
8.1 |
12.25 |
0.60 |
0.35 |
0.25 |
|||
|
670-1000 |
ΦD-28 |
9.5 |
14 |
0.70 |
0.50 |
0.30 |
|||
|
＞ 1000 |
ΦD-38 |
13.8 |
19 |
1.00 |
0.70 |
0.60 |
|||

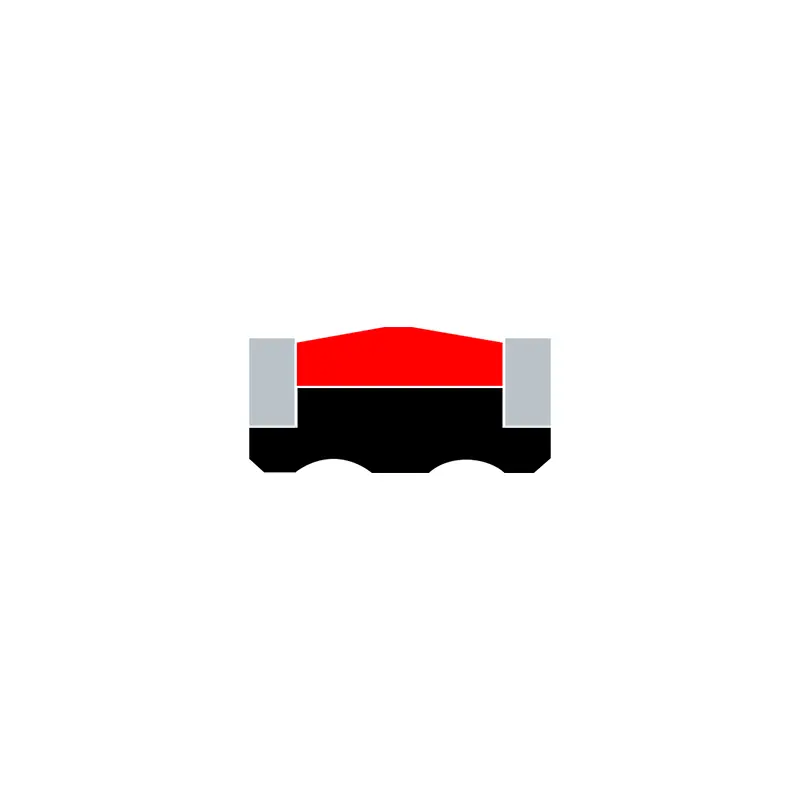

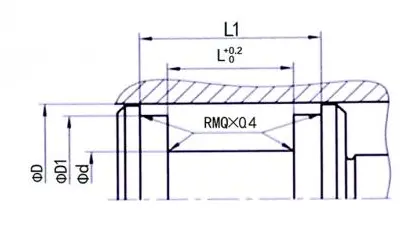

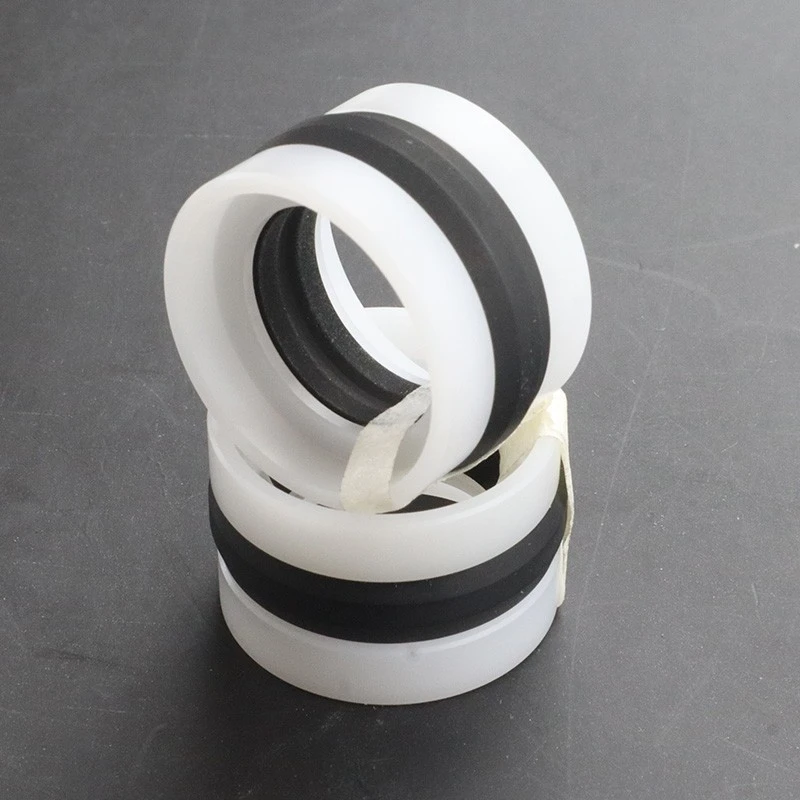

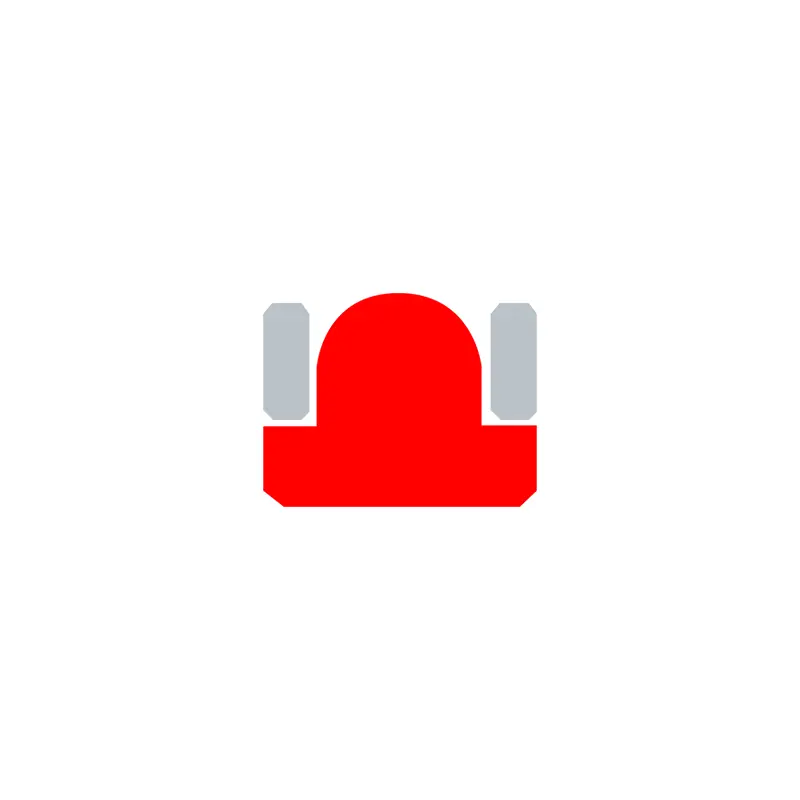

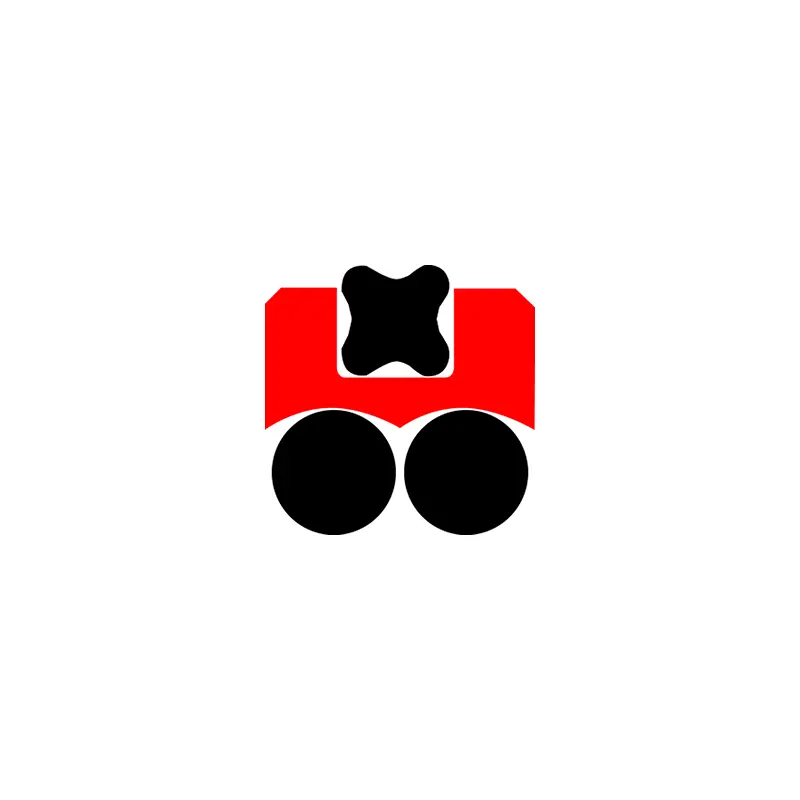

Rck109n
Ukuran pesanan
Φd ...... diameter luar
Φd ...... diameter dalam
Φd1 ...... diameter dalam
L ...... lebar alur
L1 ...... lebar alur
|
Permukaan akhir |
R tmax (μm) |
RA (μm) |
|
Segel Segel Karet/Poliuretan Pencocokan Permukaan Geser Segel PTFE Pencocokan Permukaan Geser |
≤2.5
≤2 |
≤0.1-0.5
≤0.05-0.3 |
|
Alur dasar Sisi alur |
≤6.3 ≤15 |
≤1.6 ≤3 |
|
Rasio Panjang Dukungan Profil TP |
50%-95% |
|
|
Toleransi |
|
|
Φd |
H10 |
|
Φd |
H9 |
Contoh pemesanan
Model: RCK109N
Ukuran Groove: 100x80x95x25/36
Bahan: RC-PU-H+NBR+POM
Jenis segel: rck109, rck117
Aplikasi Utama: Mesin Konstruksi, Mesin Pertanian, Derek, Silinder Standar
Keuntungan: penyegelan statis dan dinamis yang sangat baik, tidak perlu cincin panduan tambahan, anti-ekstrusi, struktur anti-distorsi, cocok untuk kondisi kerja dengan perubahan tekanan yang cepat.
Bahan: poliuretan, karet, poliuretan, tetrafluoroethylene
|
Contoh Groove Seal |
Berikut ini adalah dimensi alur standar (segel debu dengan ukuran apa pun dalam kisaran ukuran dapat diproduksi) |
||||||
|
|
|
Φd |
Φd |
FD1 |
L |
L1 |
|
|
20-44.9 |
Φd-10 |
Φd-3 |
12.5 |
20.5 |
|||
|
50-79.9 |
Φd-15 |
Φd-4 |
20 |
28 |
|||
|
80-144.9 |
Φd-20 |
Φd-5 |
25 |
36 |
|||
|
150-399.9 |
ΦD-25 |
Φd-6 |
32 |
46 |
|||
|
400-750 |
Φd-30 |
Φd-8 |
36 |
50 |
|||
|
＞ 750 |
ΦD-40 |
Φd-8 |
40 |
54 |
|||

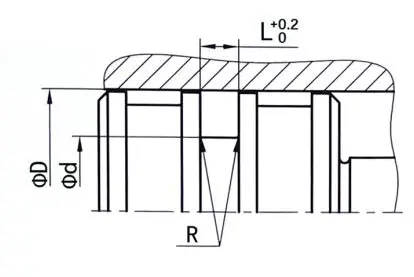

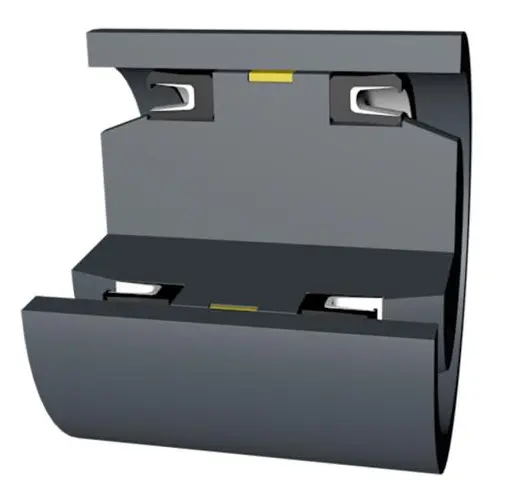

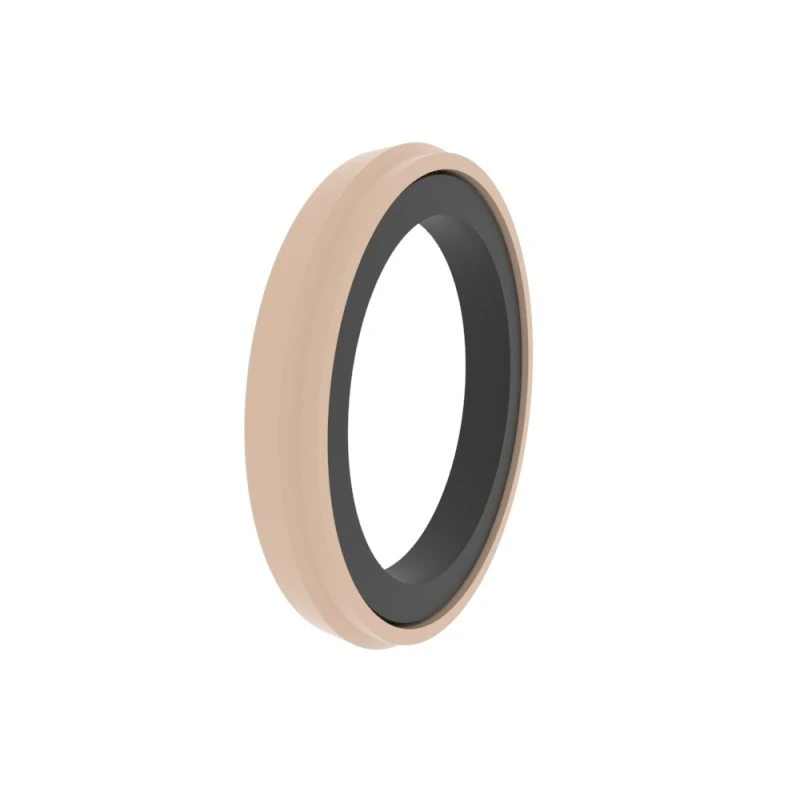

Rck119
Ukuran pesanan
Φd ...... diameter luar
Φd ...... diameter dalam
L ...... lebar alur
|
Permukaan akhir |
R tmax (μm) |
RA (μm) |
|
Segel Segel Karet/Poliuretan Pencocokan Permukaan Geser Segel PTFE Pencocokan Permukaan Geser |
≤2.5
≤2 |
≤0.1-0.5
≤0.05-0.3 |
|
Alur dasar Sisi alur |
≤6.3 ≤15 |
≤1.6 ≤3 |
|
Rasio Panjang Dukungan Profil TP |
50%-95% |
|
|
Toleransi |
|
|
Φd |
H10 |
|
Φd |
H9 |
Contoh pemesanan
Model: RCK119
Ukuran Groove: 100x90.6x7.1
Bahan: PTFE4 + V
Jenis segel: RCK119
Aplikasi utama: Industri kimia, silinder cepat dan mesin penentuan posisi, industri makanan, industri farmasi, akumulator.
Keuntungan: Tahan terhadap suhu tinggi dan berbagai media kimia, koefisien gesekan rendah, tidak ada creep, karakteristik gesekan kering yang baik, nilai gesekan statis dan dinamis yang rendah.
Bahan: PTFE+LEAF Spring
|

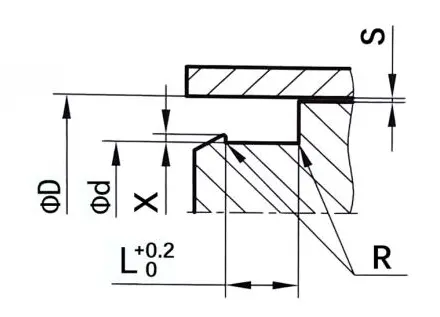

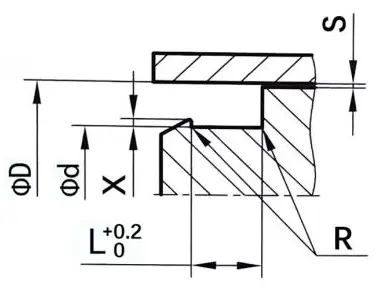

Contoh Groove Seal |
Berikut ini adalah dimensi alur standar (segel debu dengan ukuran apa pun dalam kisaran ukuran dapat diproduksi) |
|||||||||
|
|
|
Φd |
Φd |
L |
R |
X |
Kesenjangan ekstrusi maksimum |
|||
|
100bar |
250bar |
400bar |
||||||||
|
14-24.9 |
D-4.5 |
3.6 |
0.4 |
0.6 |
0.15 |
0.10 |
0.07 |
|||
|
25-45.9 |
D-6.2 |
4.8 |
0.6 |
0.7 |
0.20 |
0.15 |
0.08 |
|||
|
46-124.9 |
D-9.4 |
7.1 |
0.8 |
0.8 |
0.25 |
0.25 |
0.10 |
|||
|
125-1000 |
D-12.2 |
9.5 |
0.8 |
0.9 |
0.30 |
0.30 |
0.12 |
|||
|
＞ 1000 |
D-9.0 |
15 |
0.8 |
0.9 |
0.50 |
0.50 |
0.20 |
|||
