Kami berkomitmen untuk memberikan solusi trinitas "resistensi tekanan-panjang" untuk setiap skenario yang membutuhkan segel putar putar. Melalui 200+ formula material dan paten struktural, kami membantu pelanggan mengurangi tingkat kegagalan dan mencapai optimasi TCO. Seluruh rangkaian model produk sangat beragam. Anda dapat memilih sesuai dengan kebutuhan aktual, atau menyesuaikan segel putar putar dari kami.

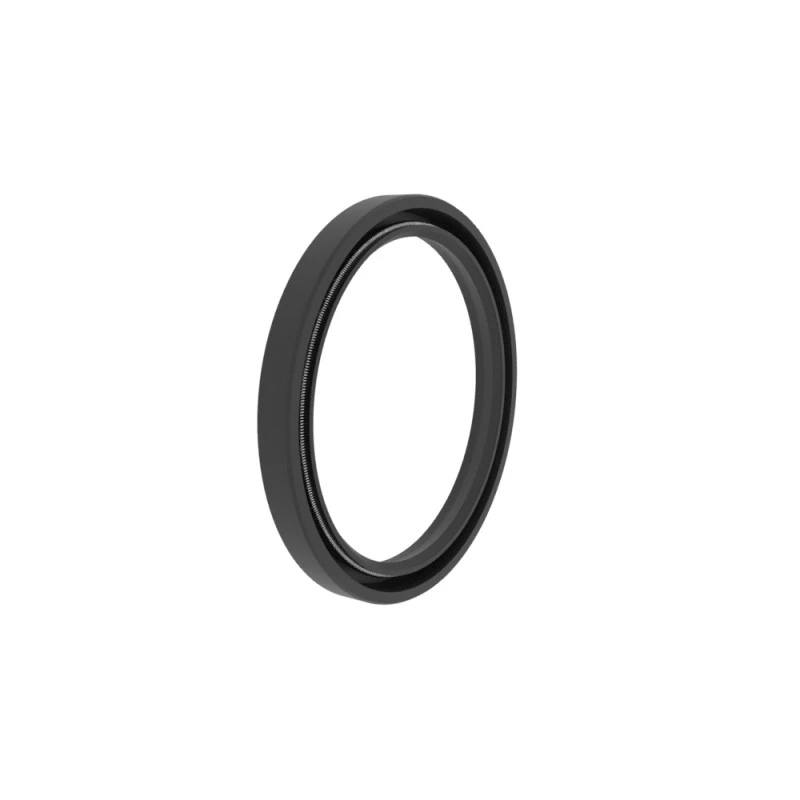

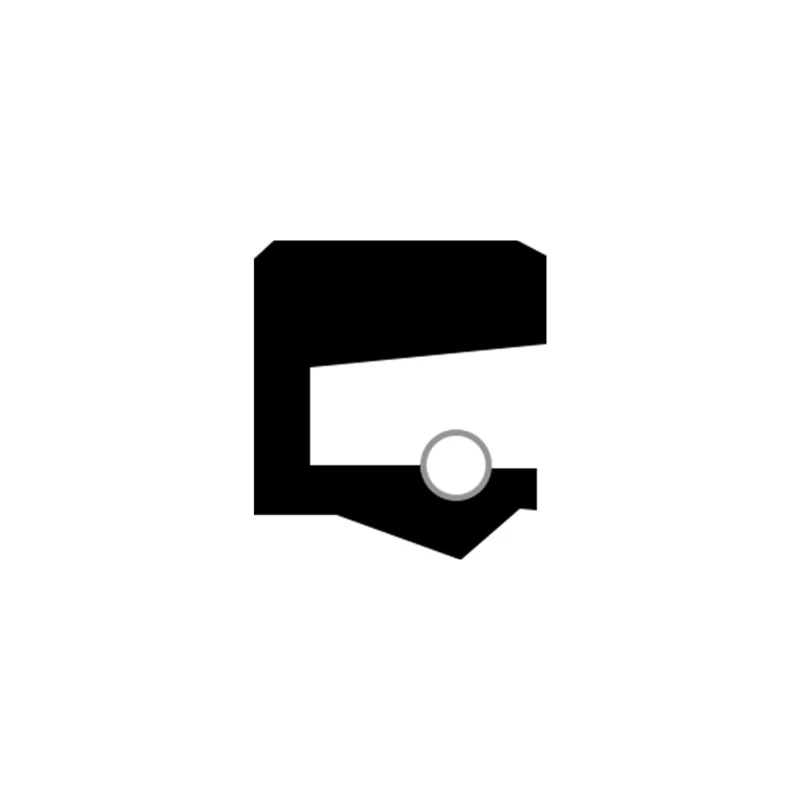

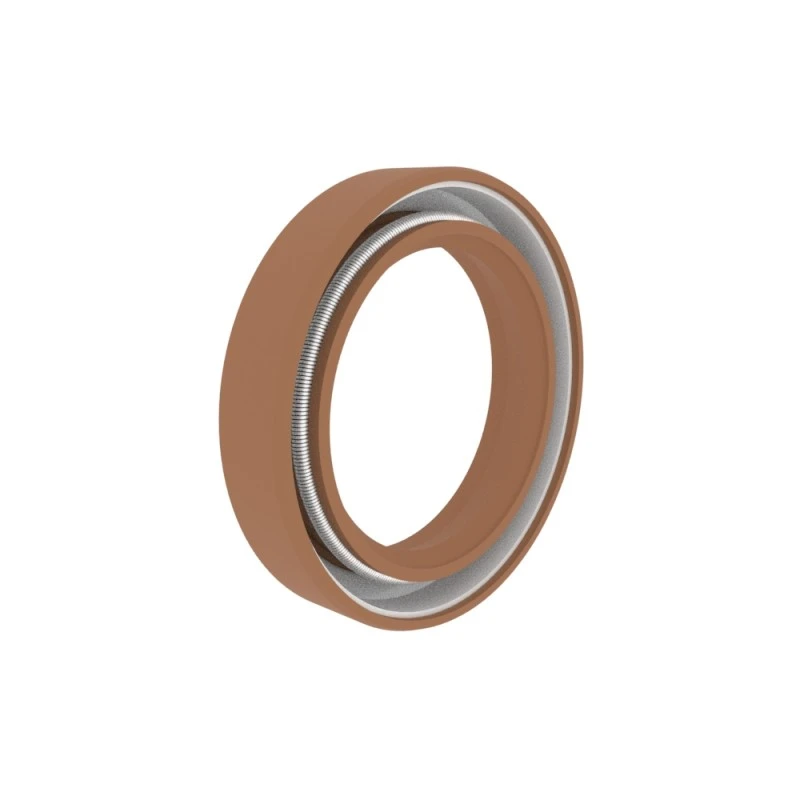

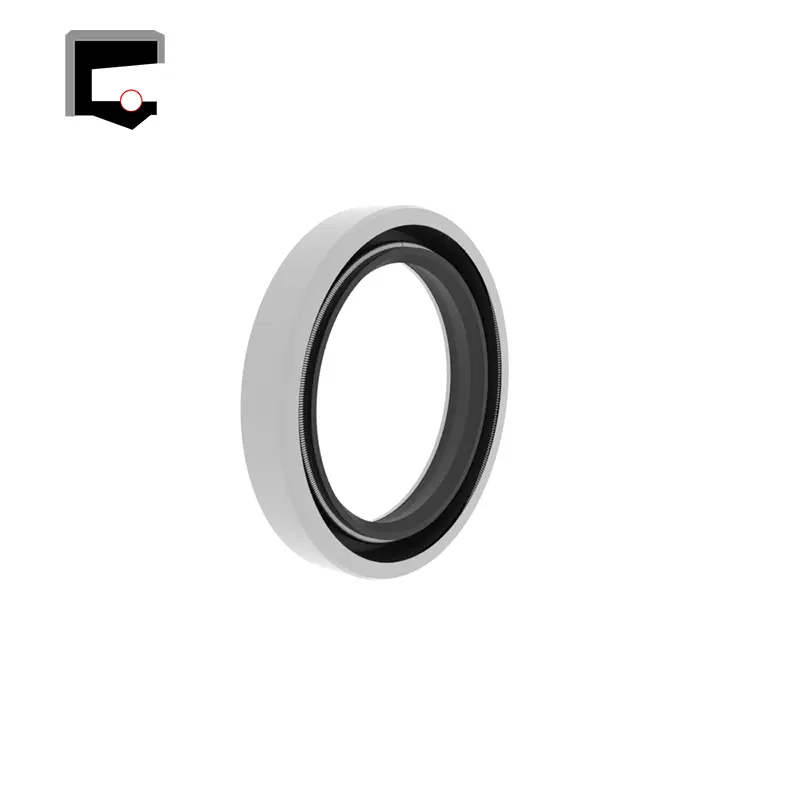

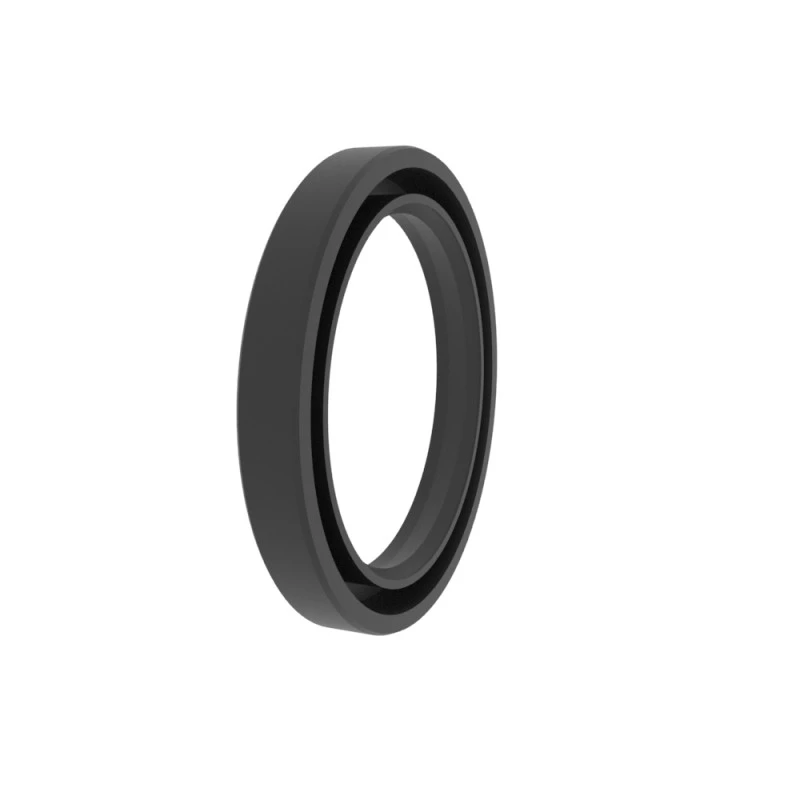

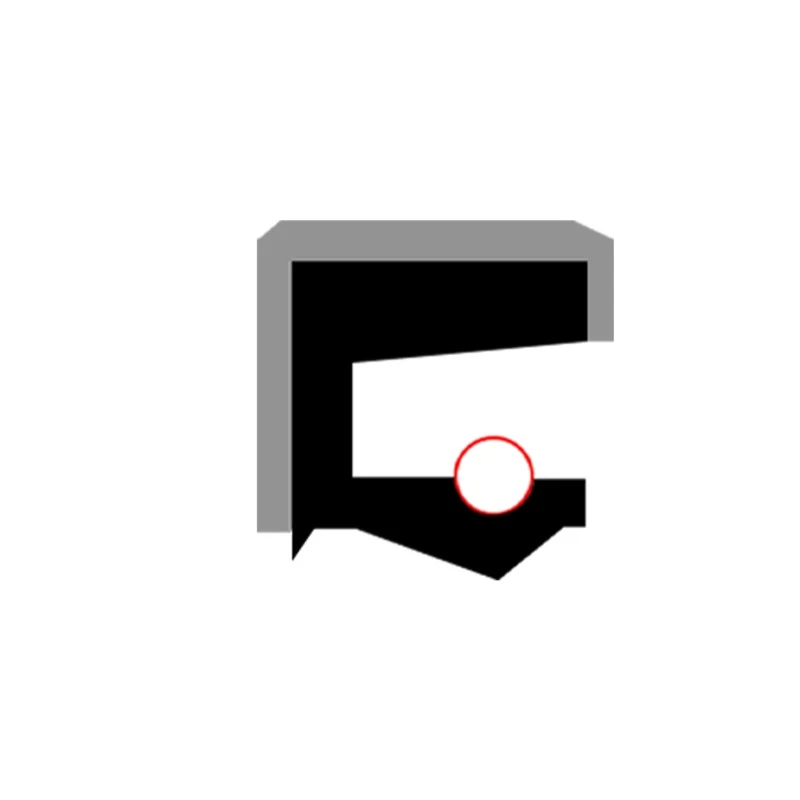

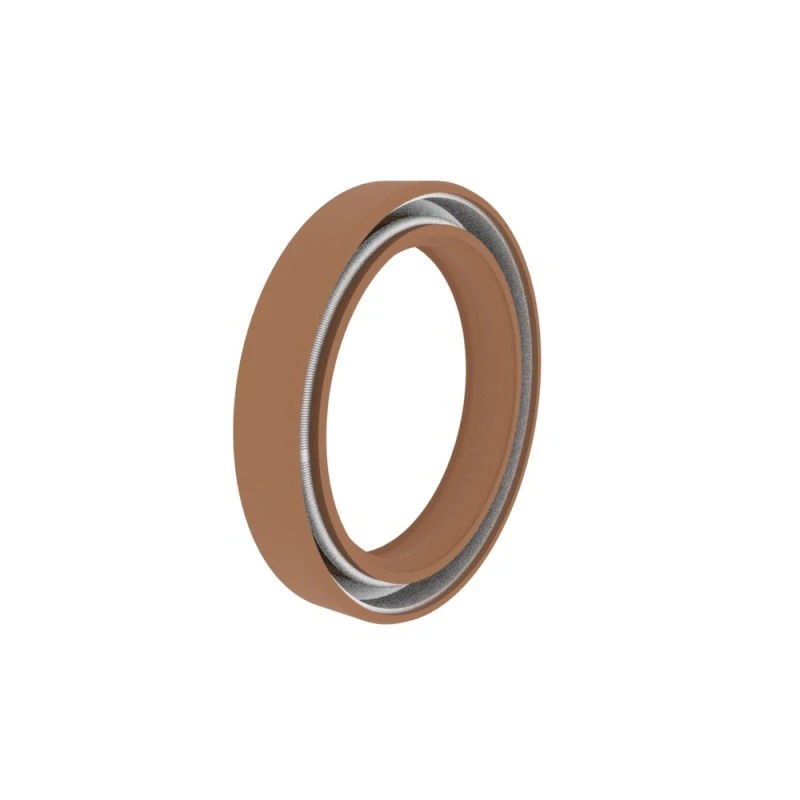

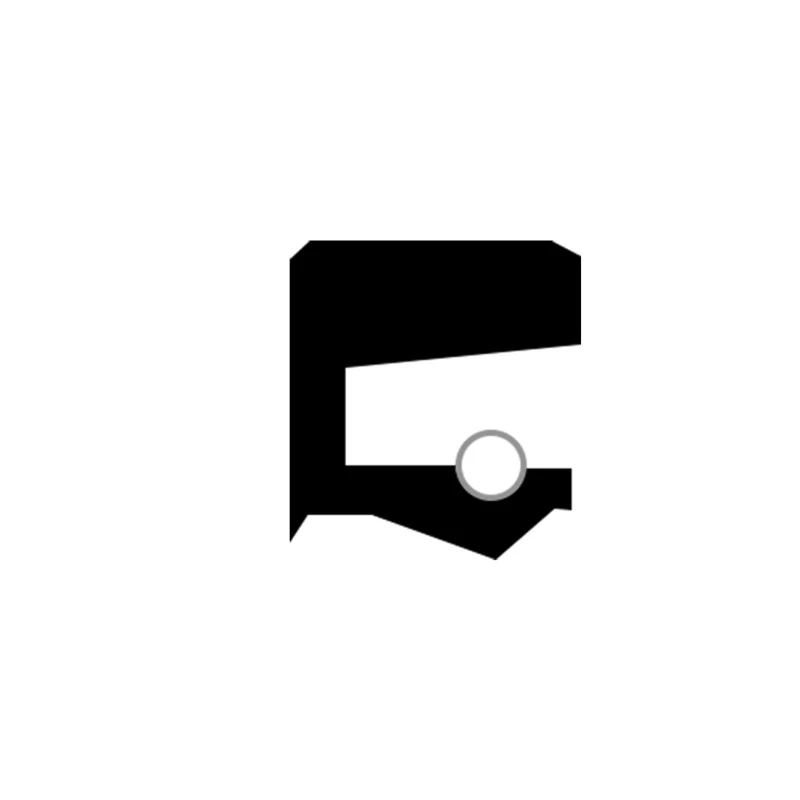

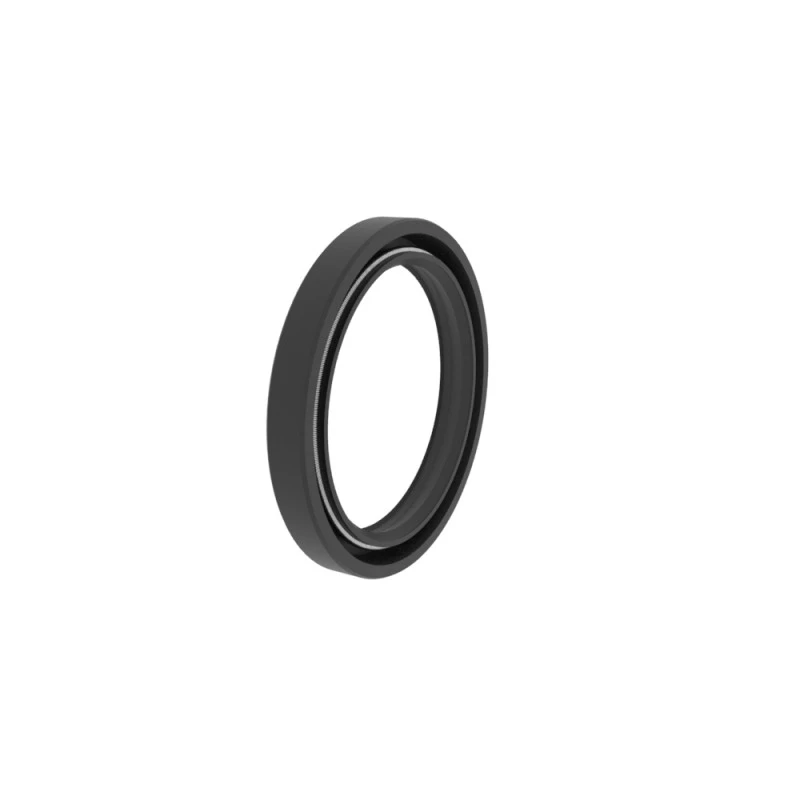

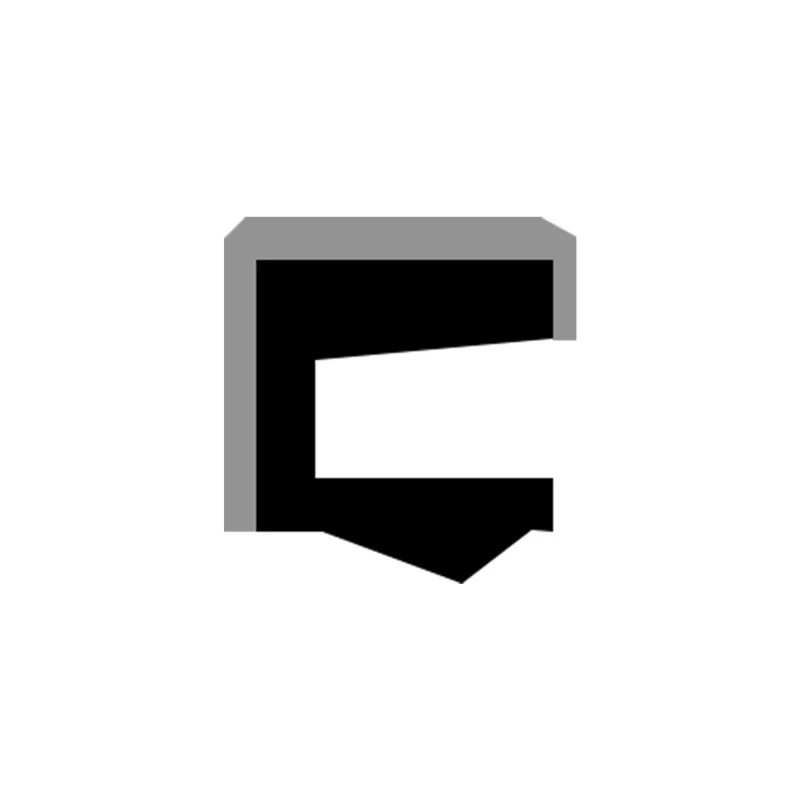

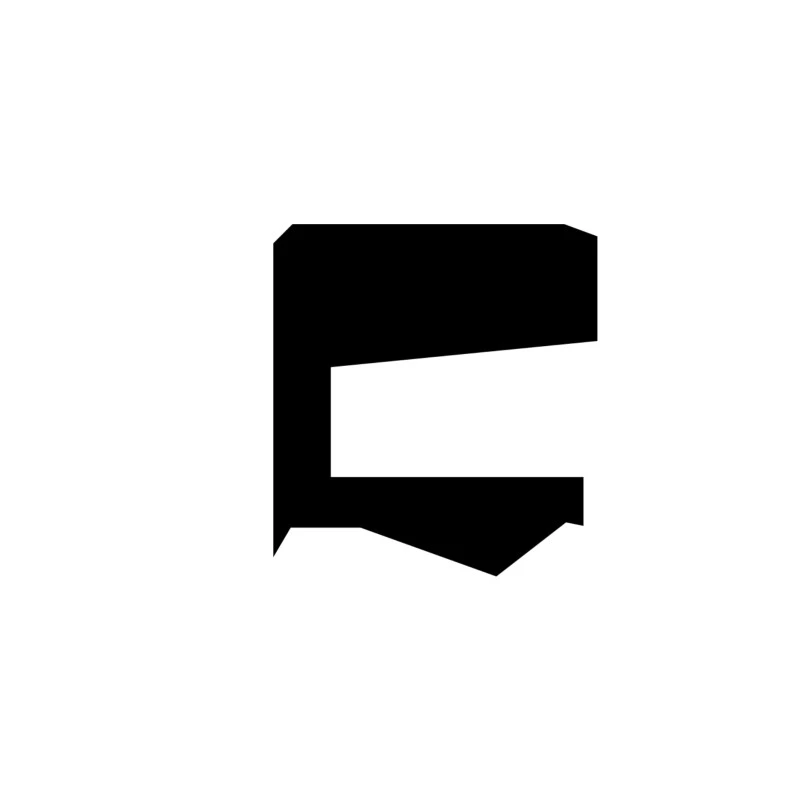

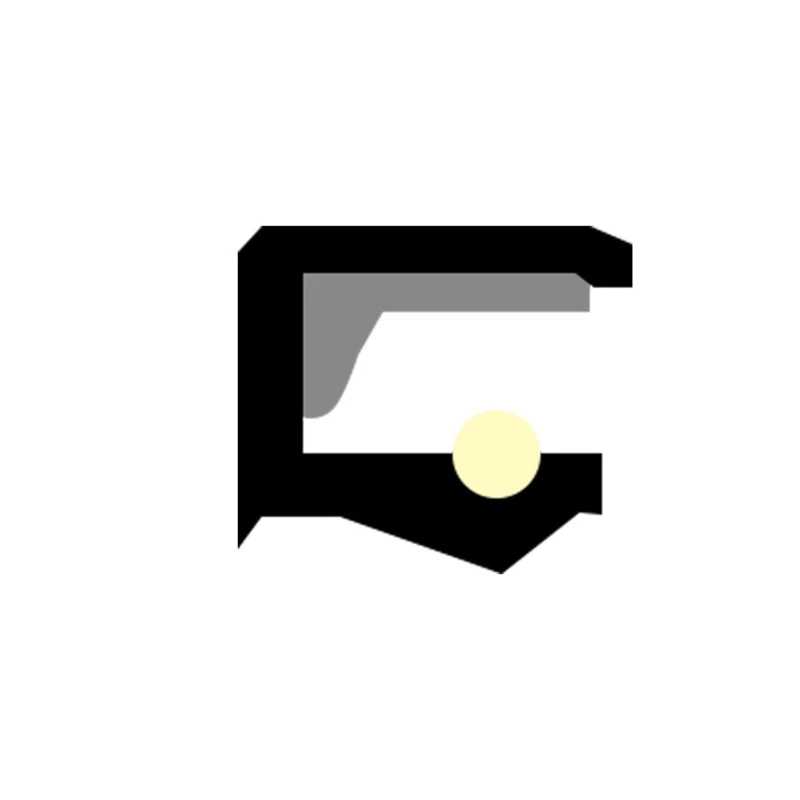

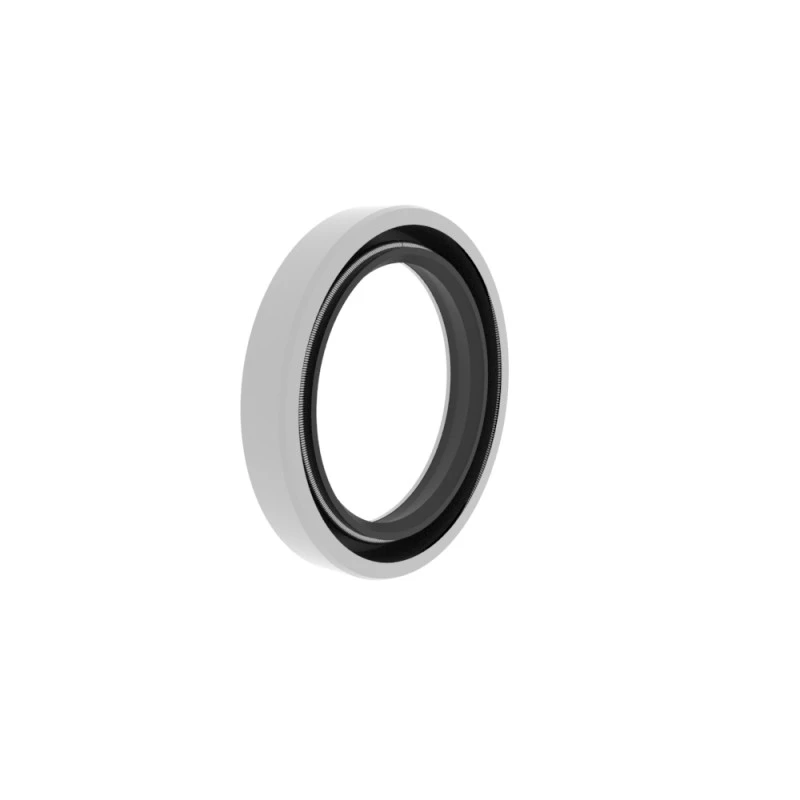

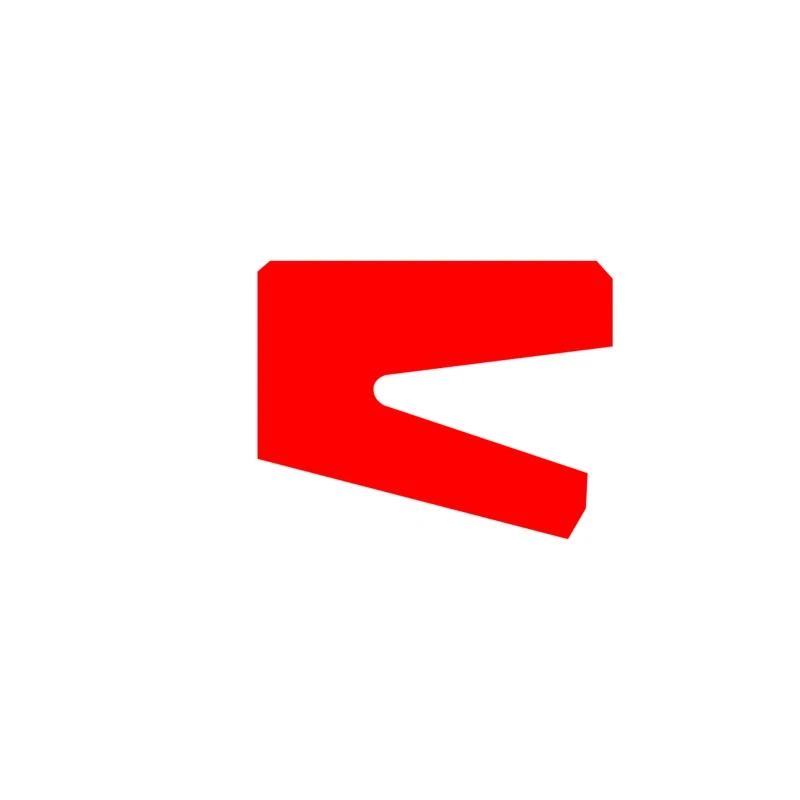

RCR101 Rotary Skeleton Segel bibir tunggal, akting tunggal, instalasi alur terbuka aksial, banyak digunakan, sebagian besar digunakan sebagai elemen pelindung untuk bantalan.
RCR102 Rotary Skeleton Double Lip Seal, Acting Tunggal, dengan bibir tambahan yang tahan debu, pemasangan alur terbuka aksial, banyak digunakan, sebagian besar digunakan sebagai elemen pelindung untuk bantalan.

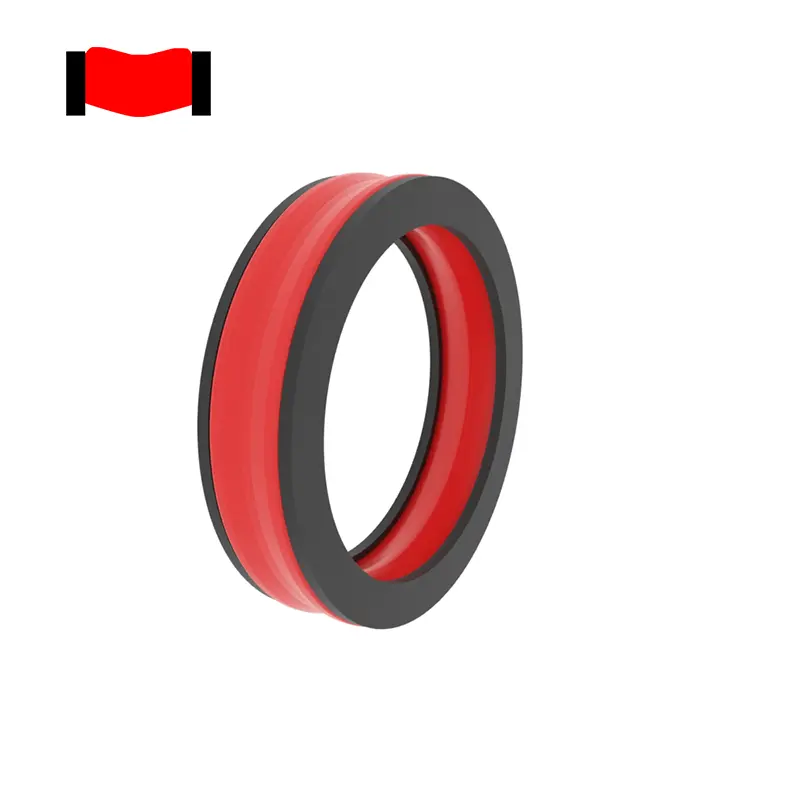

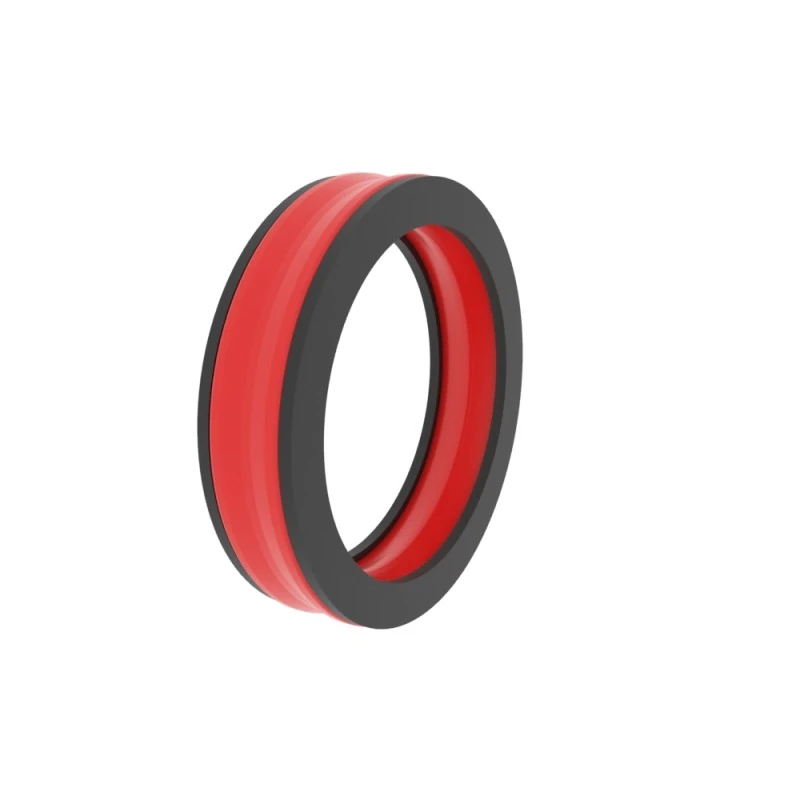

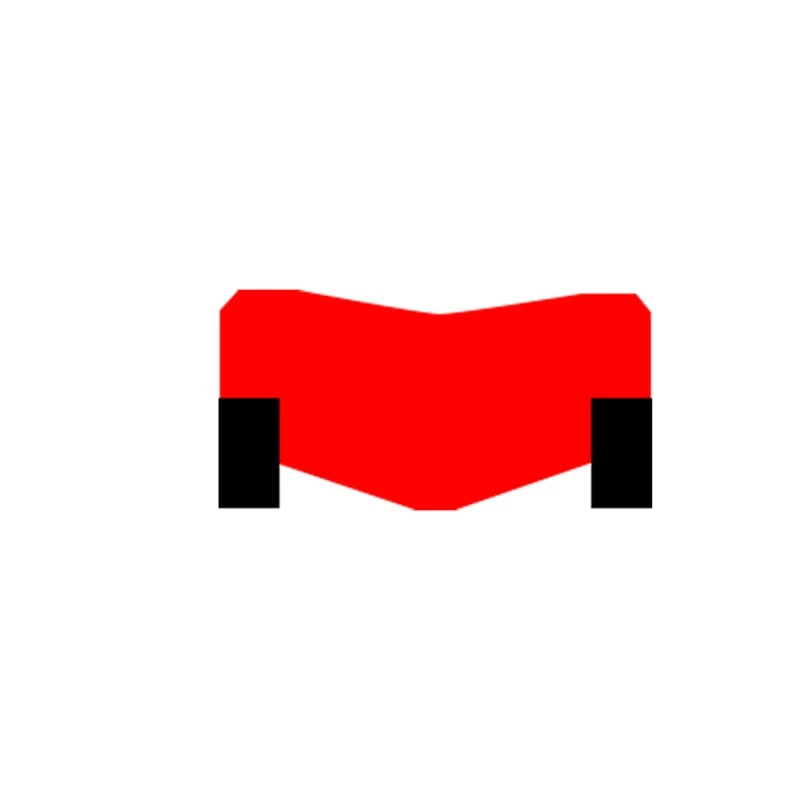

RCR103 Rotary Seal, Double Acting, dengan cincin pendukung, efek penyegelan yang lebih baik di bawah kondisi penyegelan putar tekanan tinggi.

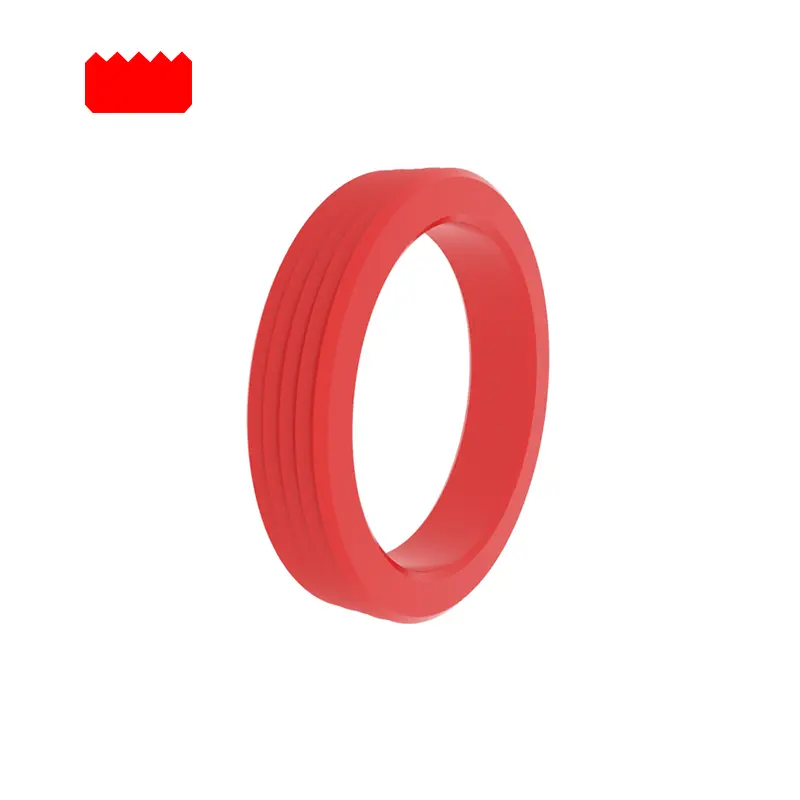

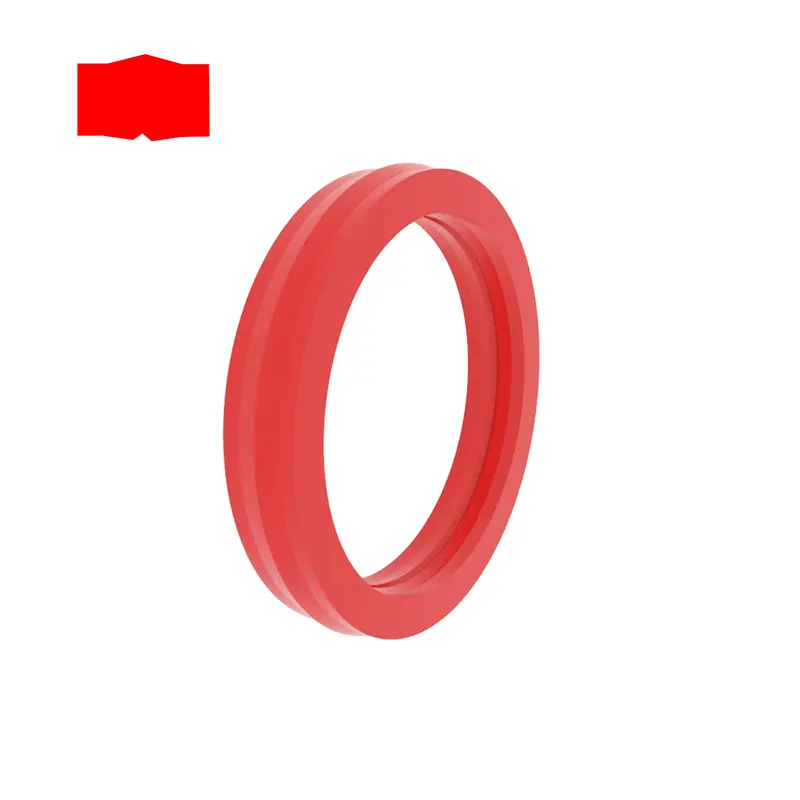

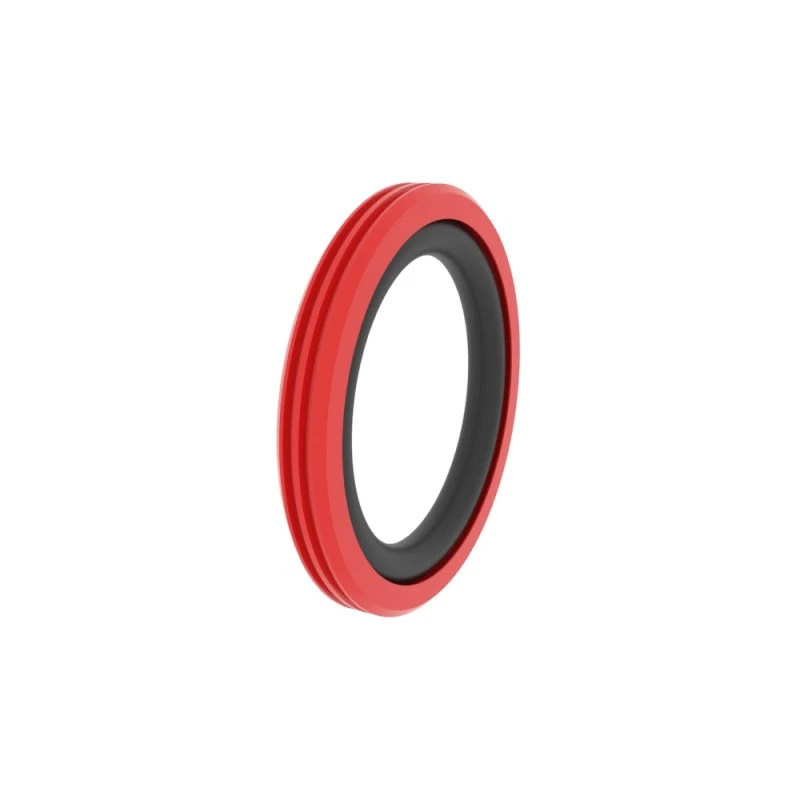

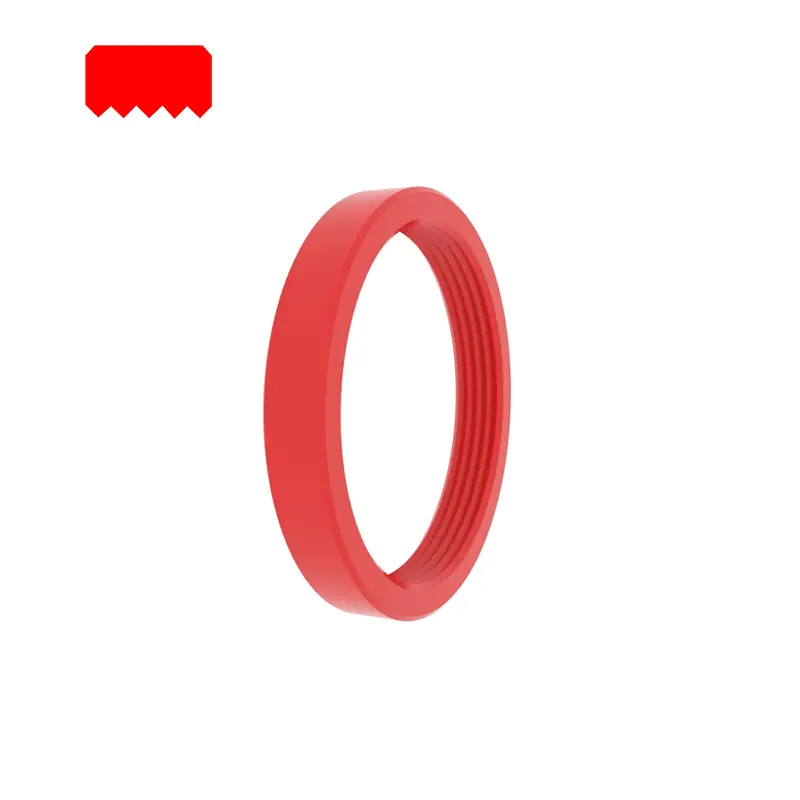

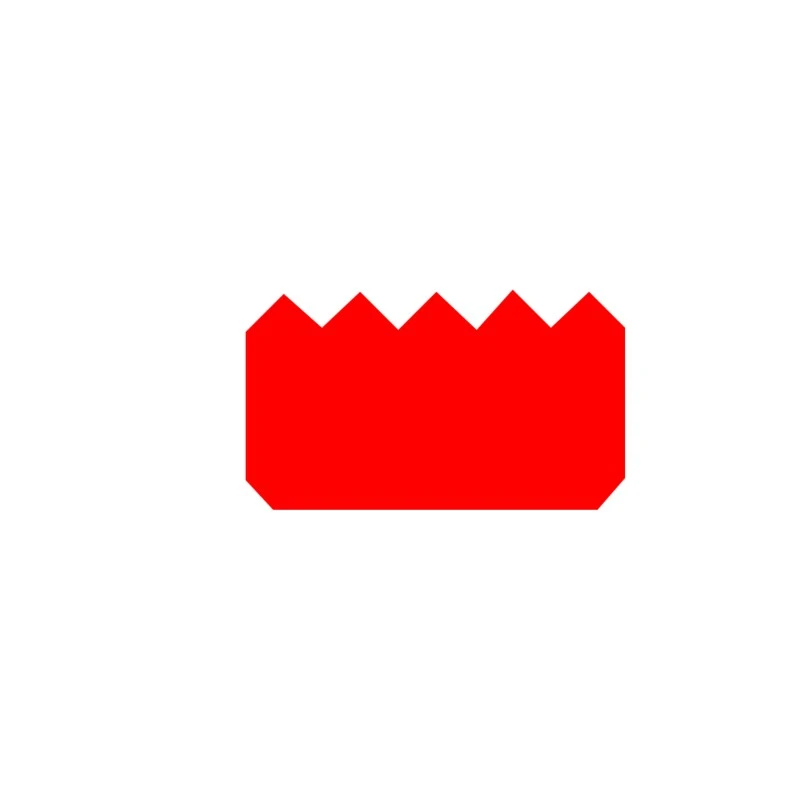

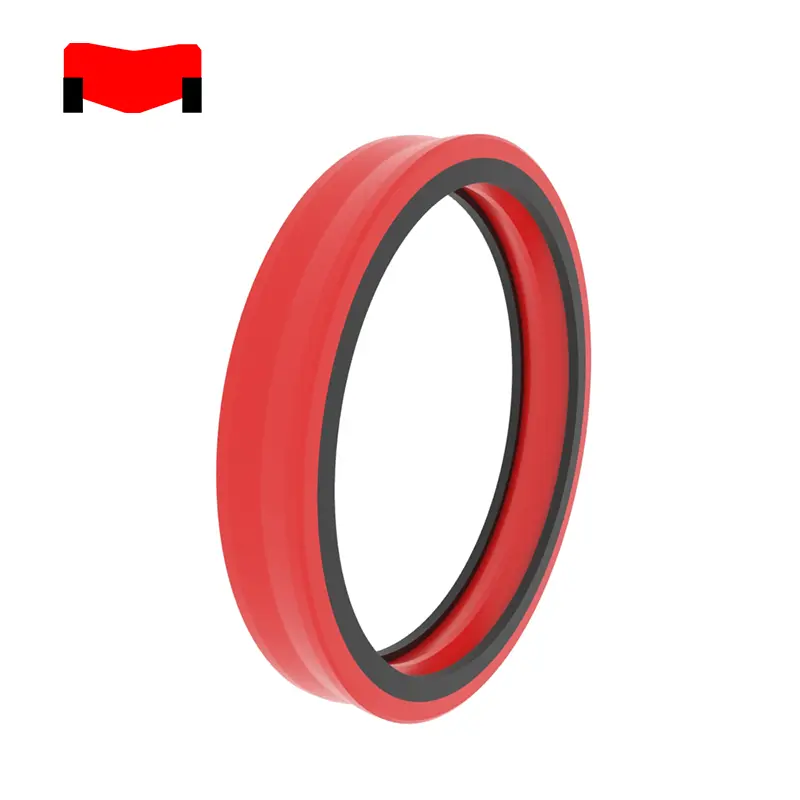

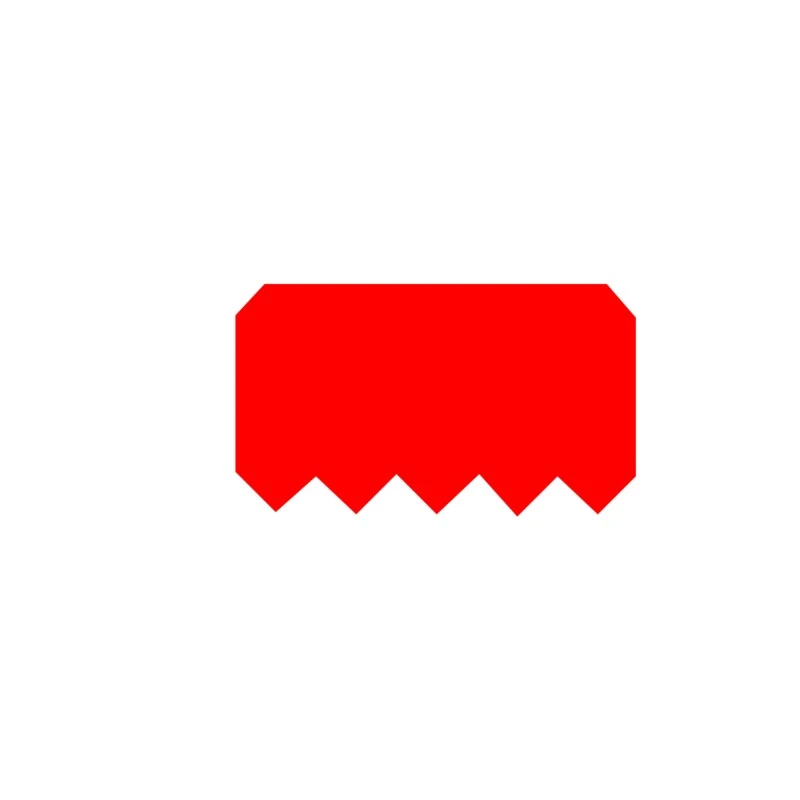

RCR104, RCR105 Rotary Seal, Double Acting, Groove Sempit, Embedding Groove Stabil, dan Permukaan Penyegelan Bergigi.

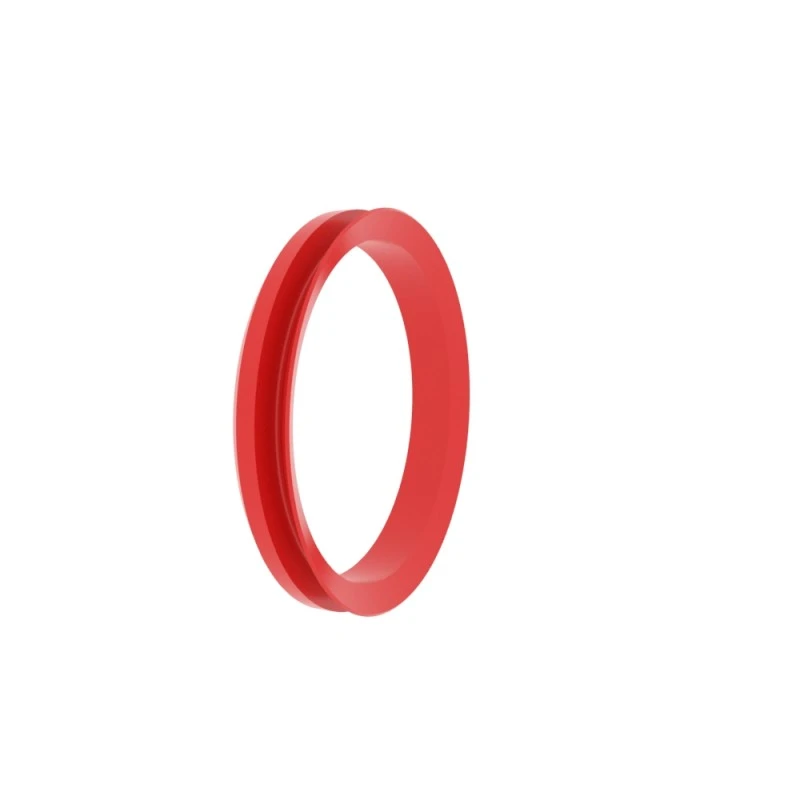

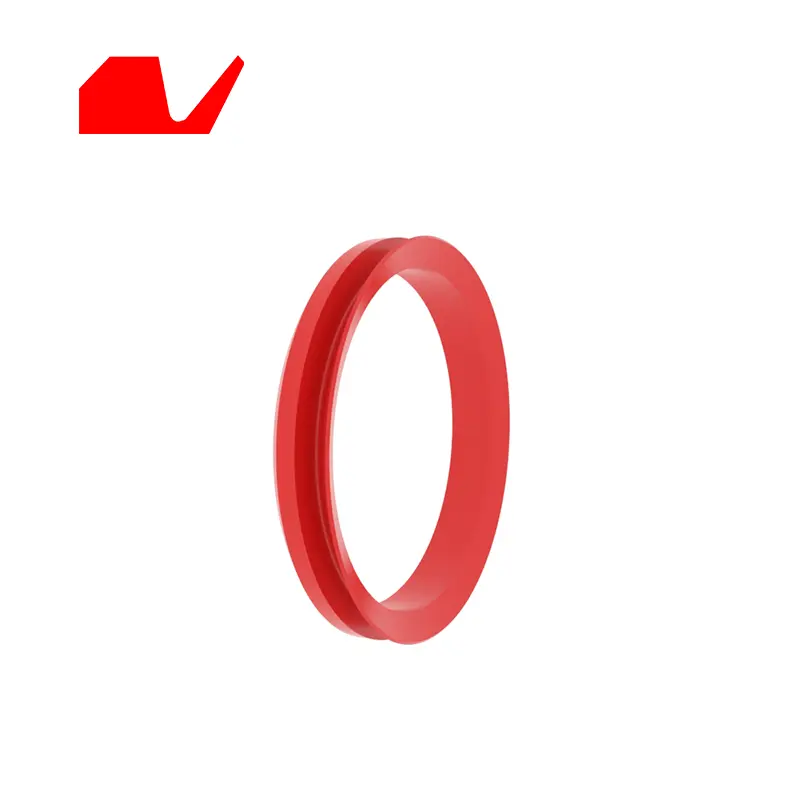

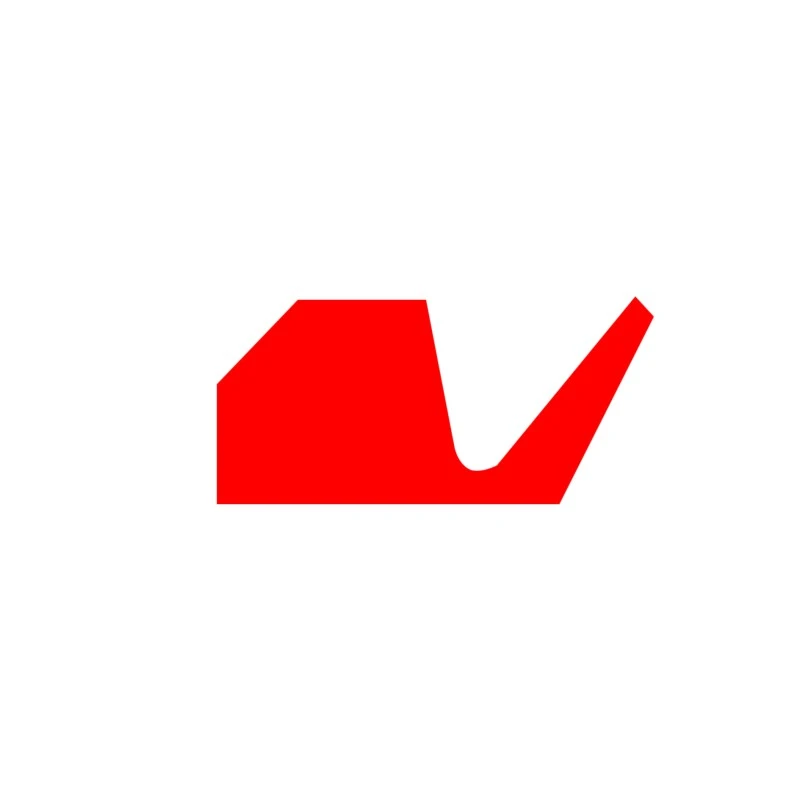

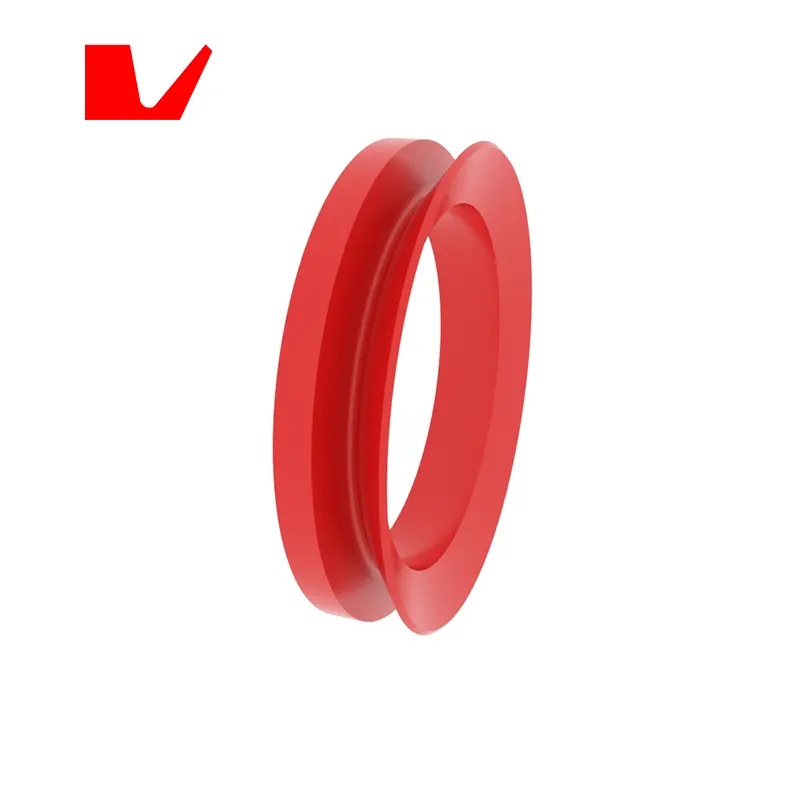

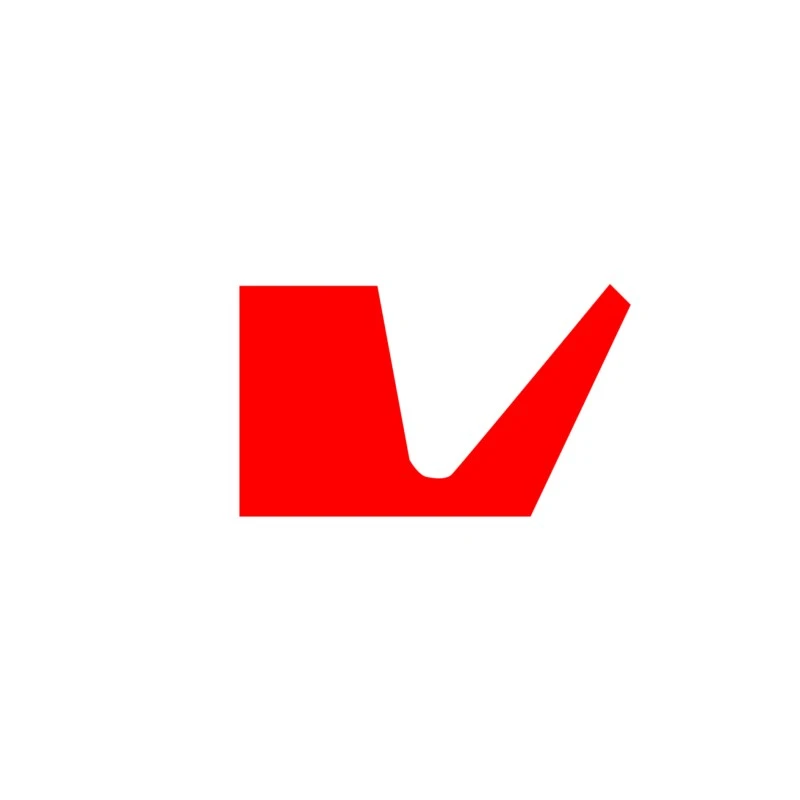

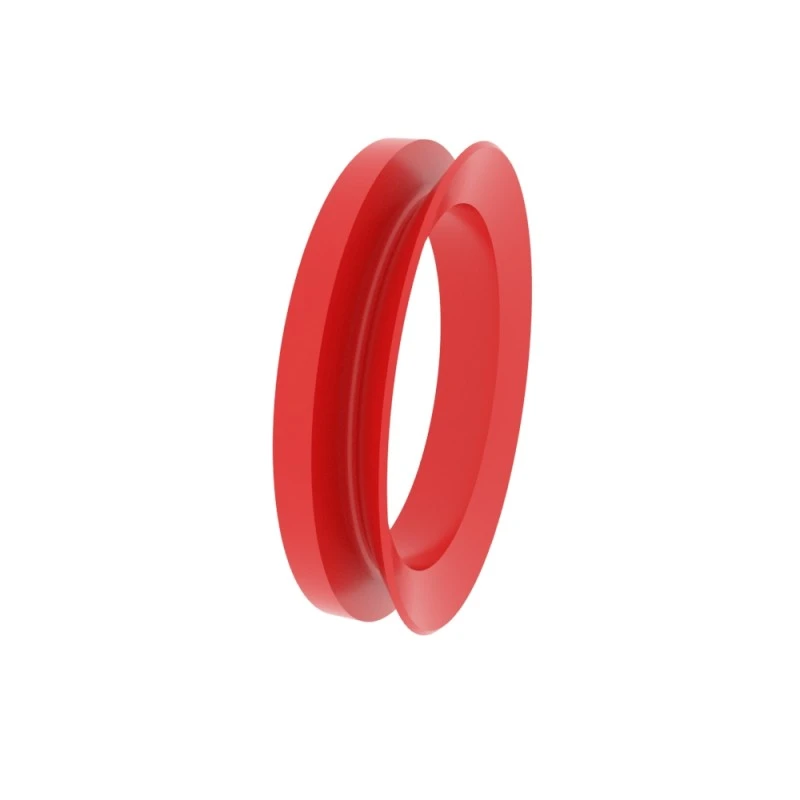

RCR106, segel putar berbentuk V, gerakan aksial, modulus elastis besar, resistensi gesekan, debu, polutan, percikan air, percikan minyak, dll.

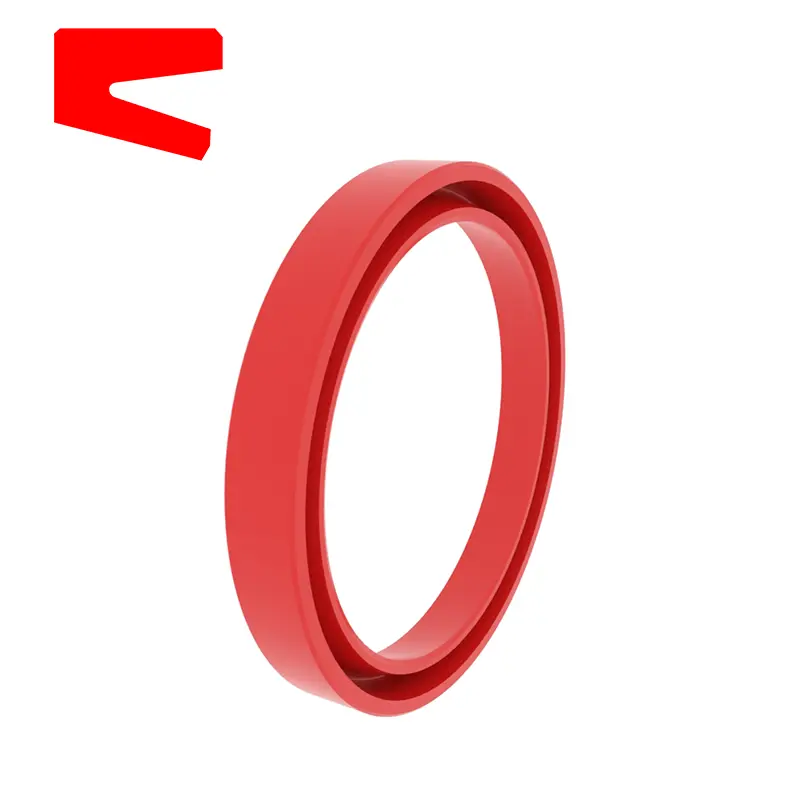

RCR108 Segel Rotary, Akting Tunggal, Tidak Ada Pegas, Gangguan Bibir Dalam dan Luar Ditentukan Menurut Kondisi Kerja yang Berbagai.

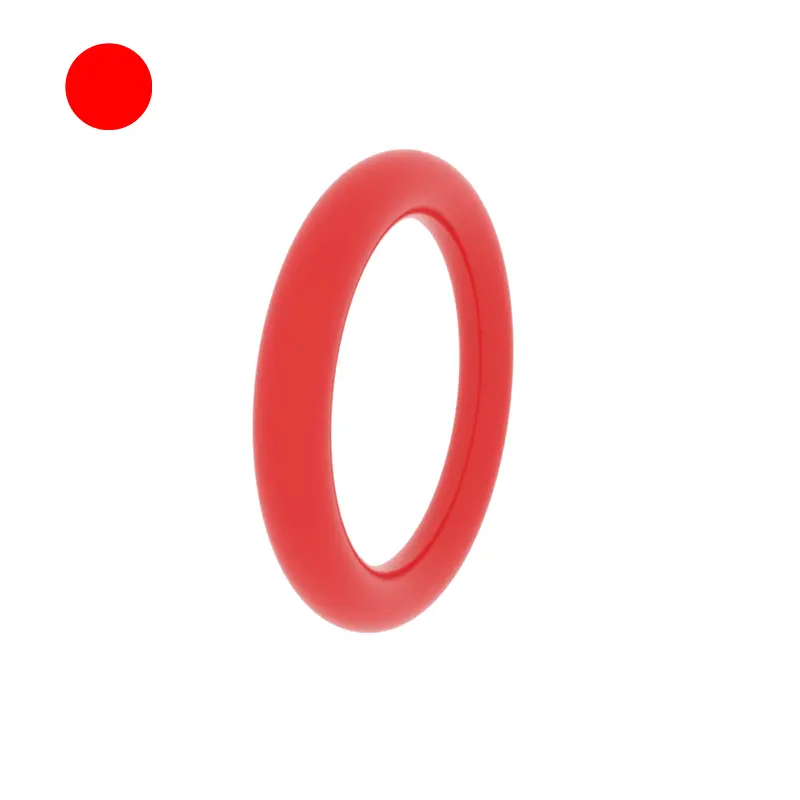

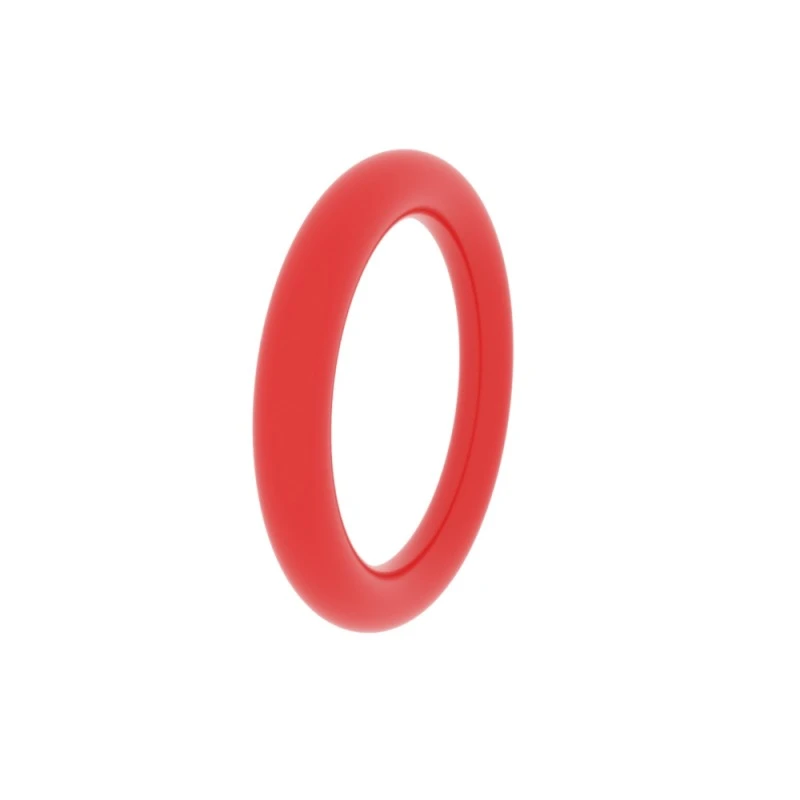

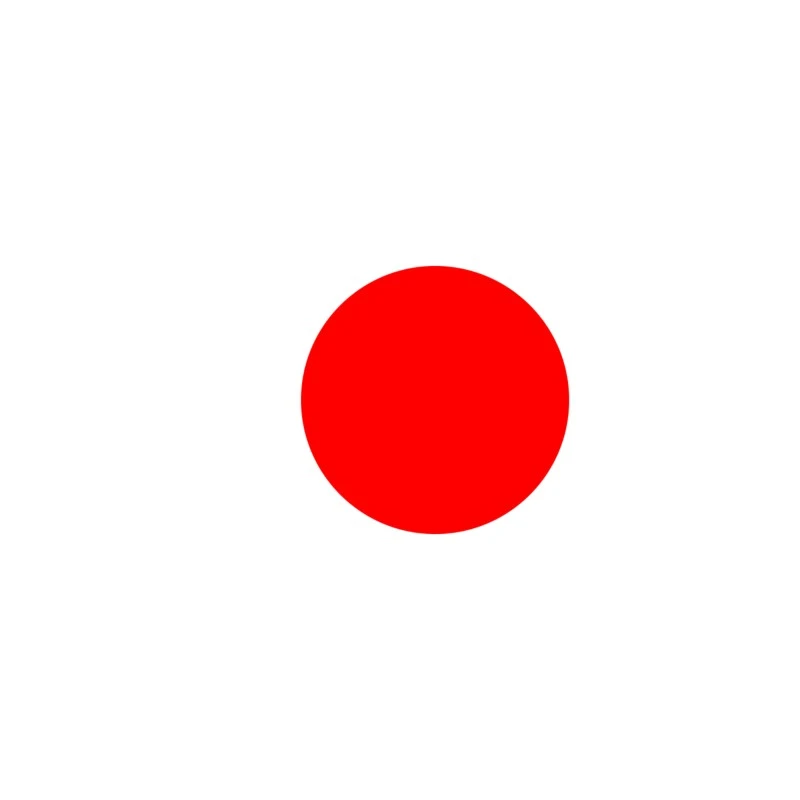

RCR109 O-ring, cincin elastis yang sebagian besar digunakan untuk penyegelan statis atau penyegelan dinamis, pemilihan media suhu yang fleksibel. Untuk alur terperinci, silakan merujuk ke sampel O-ring.

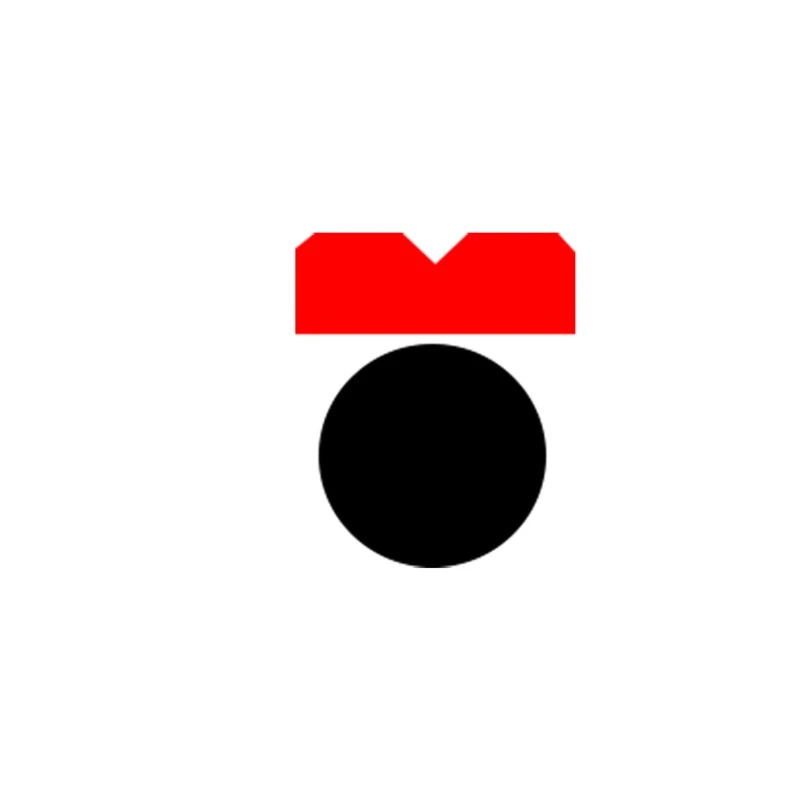

RCR110 Rotary Tetrafluoroethylene Seal untuk poros, akting ganda, cocok untuk alur sempit.

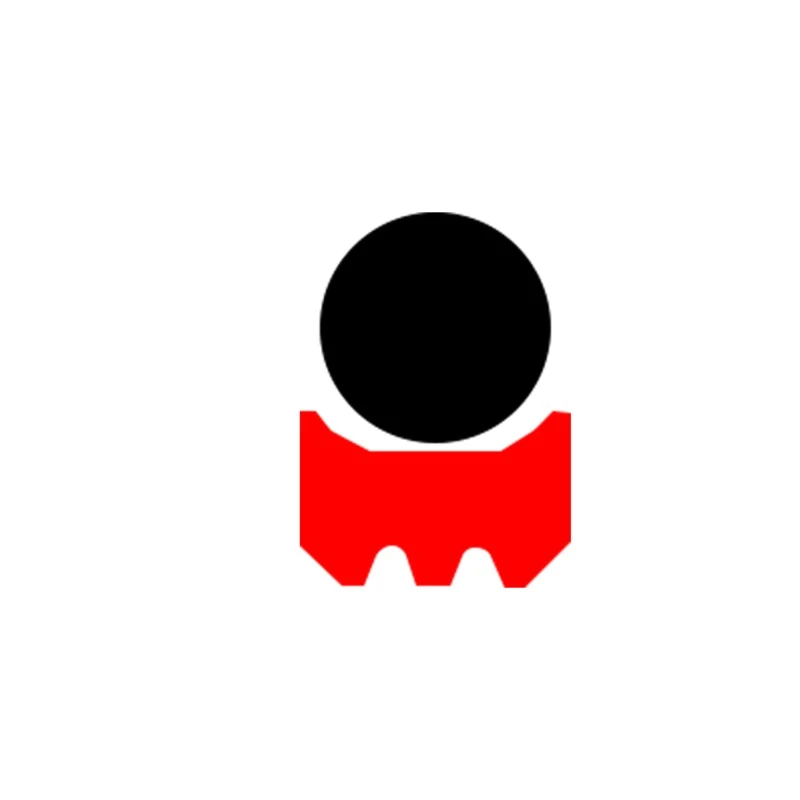

RCR111 Rotary Tetrafluoroethylene Seal untuk lubang, akting ganda, cocok untuk alur sempit.
RCR112 Rotary Seal, Double Acting, Sempit Groove, Cocok untuk Kondisi Kerja yang dilumasi.

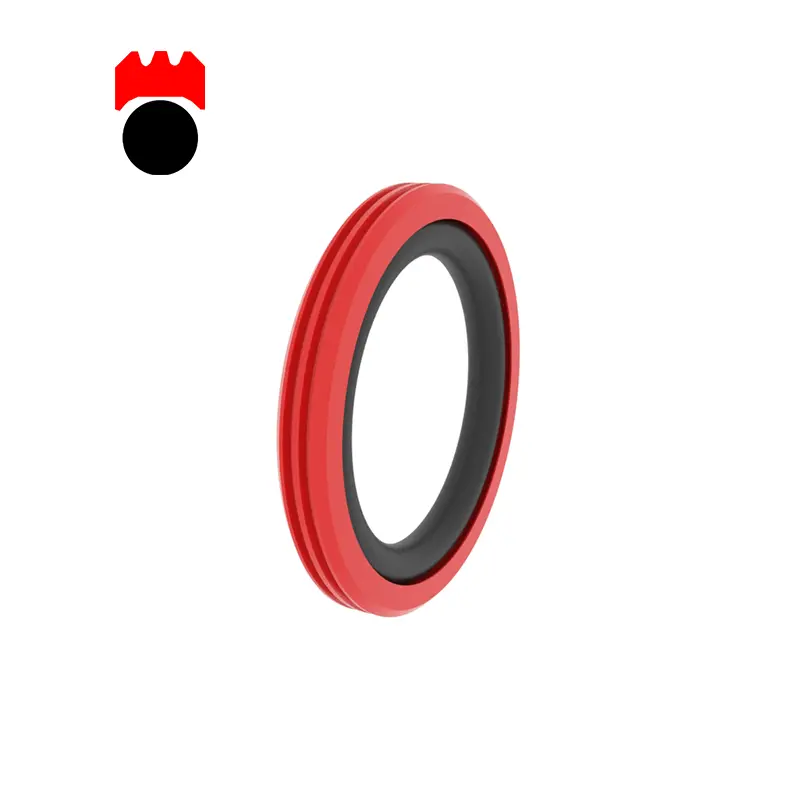

RCR113 Rotary Seal, Double Acting, dengan cincin pendukung, embedding alur yang stabil, memungkinkan celah dan tekanan ekstrusi yang lebih besar, sebagian besar digunakan pada poros berputar peralatan penggalian.

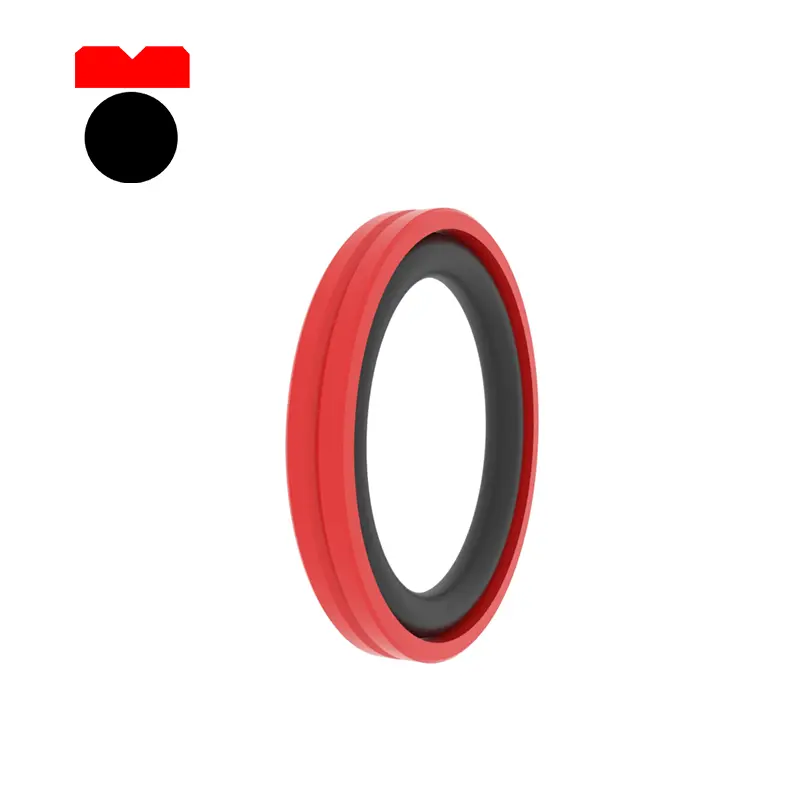

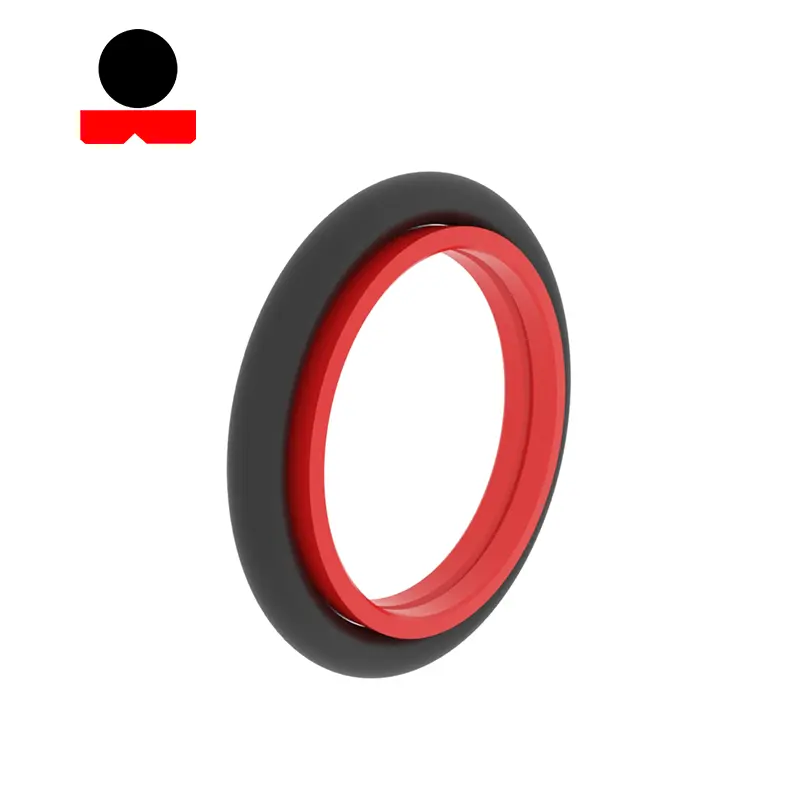

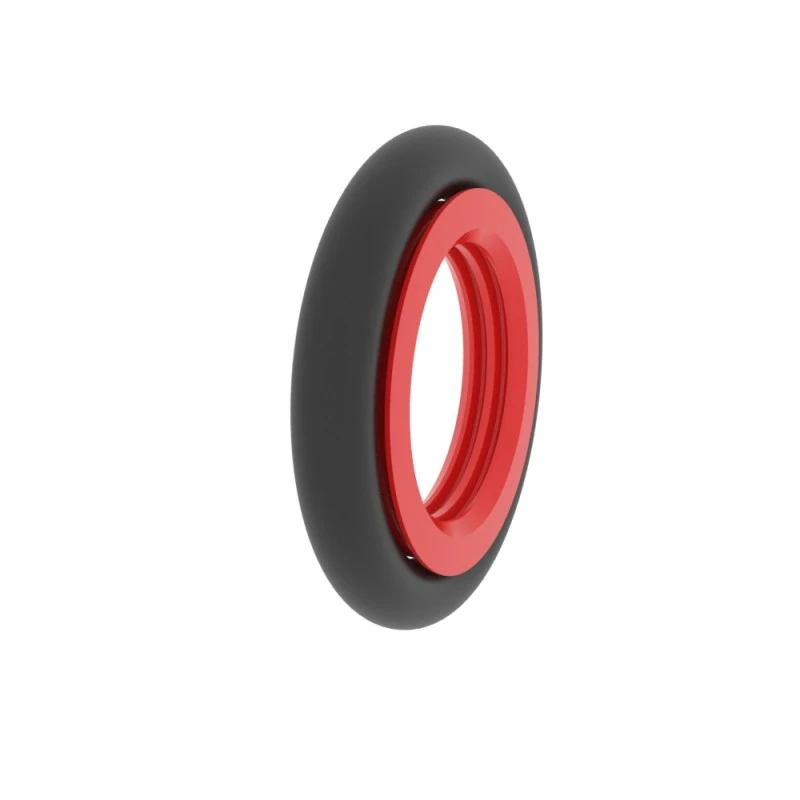

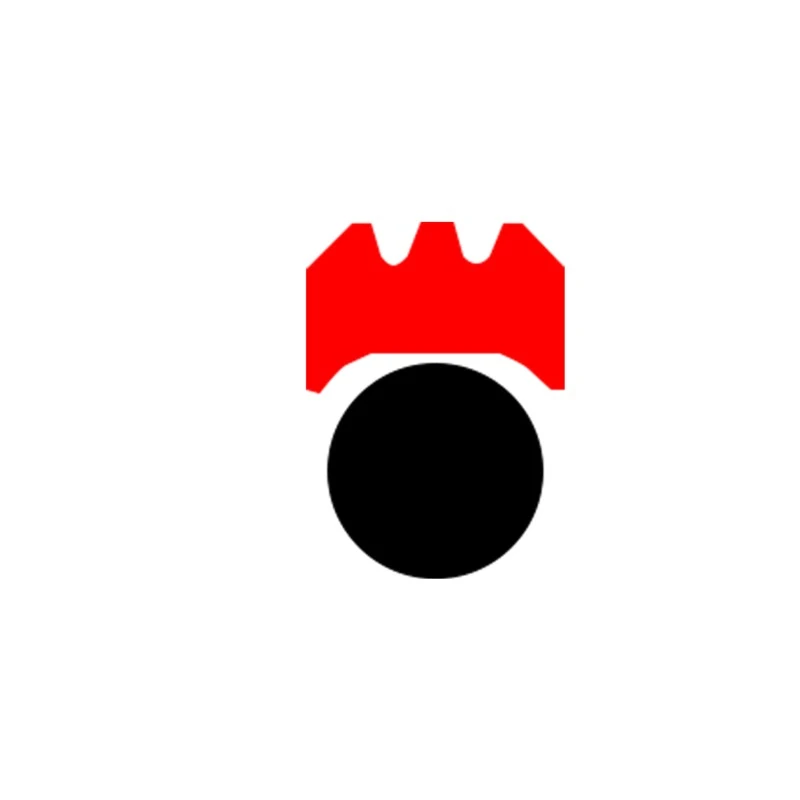

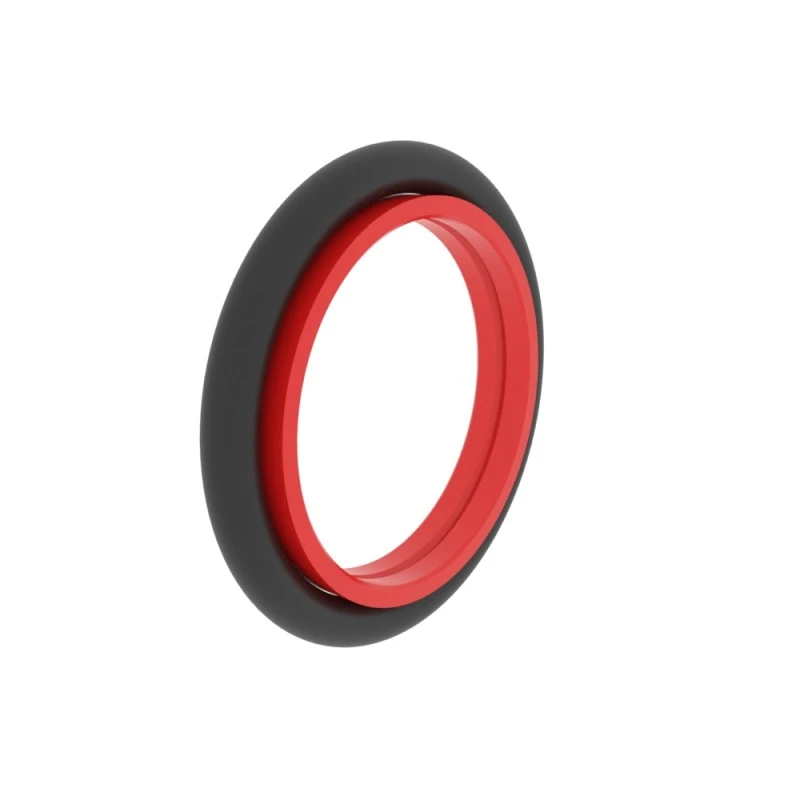

RCR115 Rotary Tetrafluoroethylene Seal untuk poros, akting ganda, gesekan rendah, anti-sisi tekanan tinggi, korosi suhu anti-tinggi.

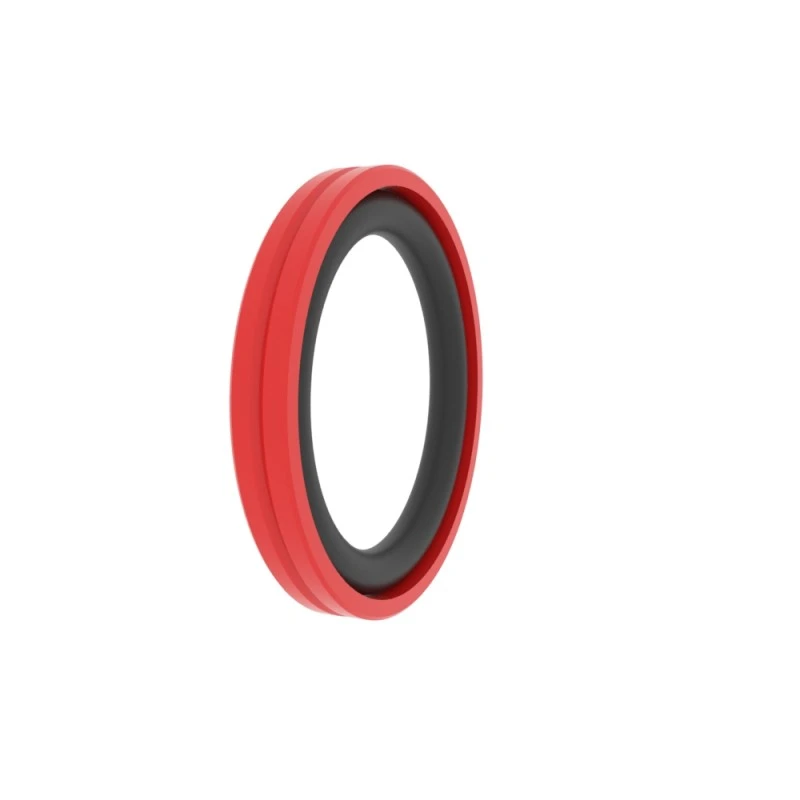

RCR116 Rotary Tetrafluoroethylene Seal untuk lubang, akting ganda, gesekan rendah, anti-sisi tekanan tinggi, korosi suhu anti-tinggi.

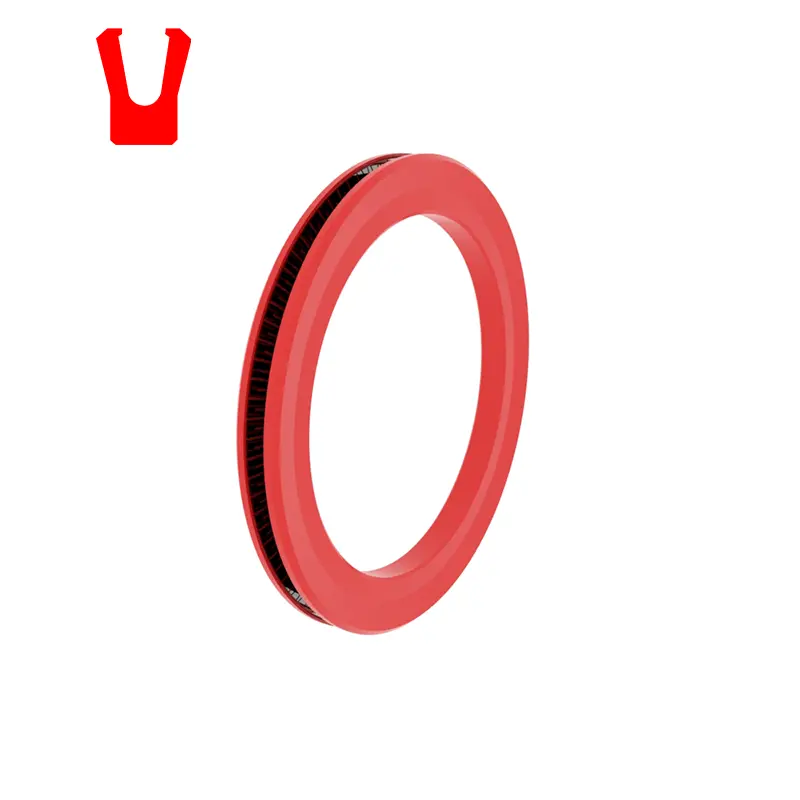

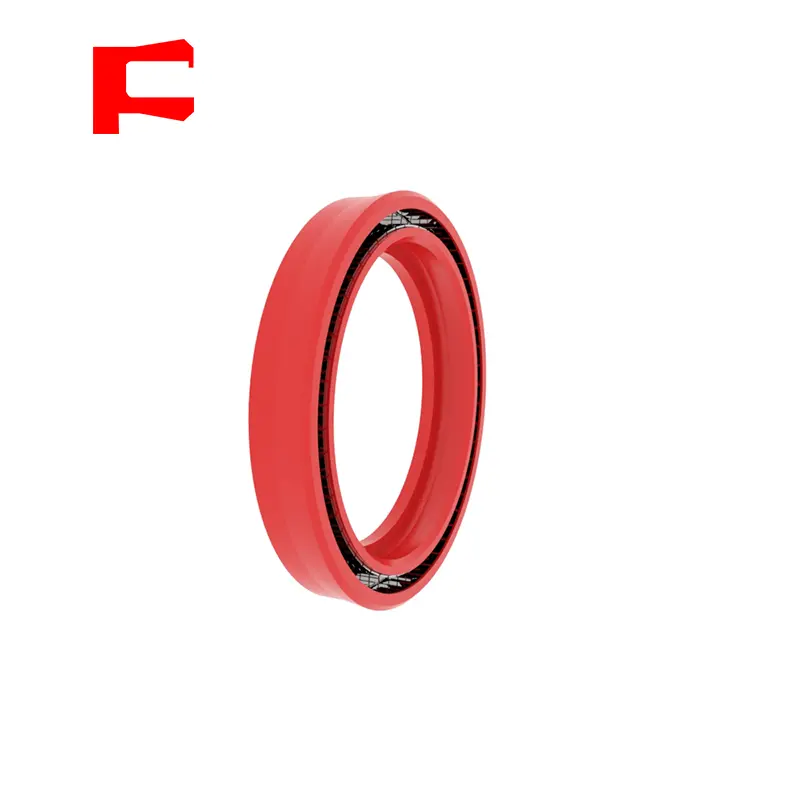

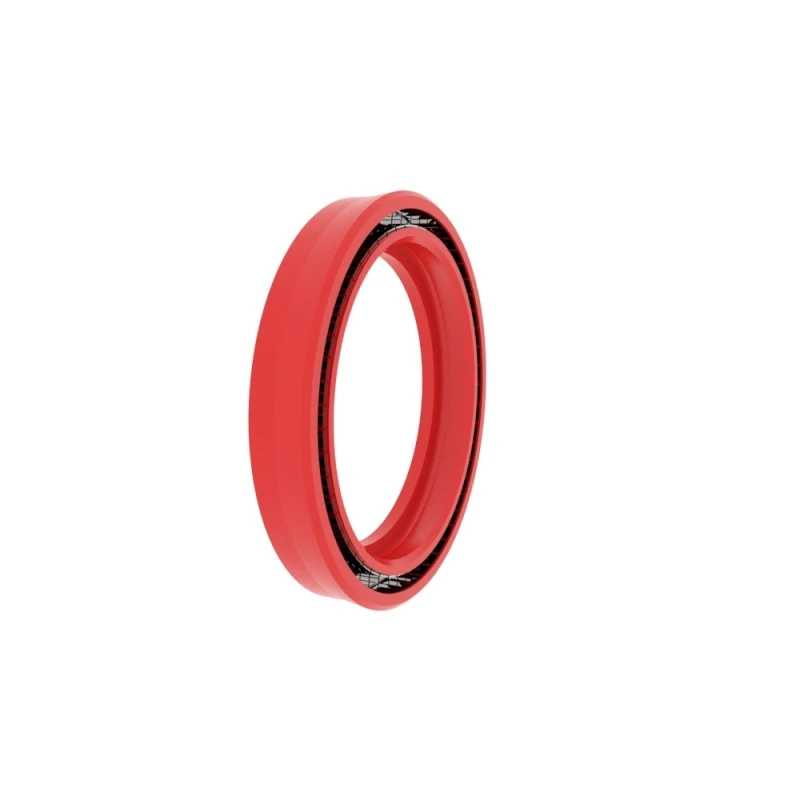

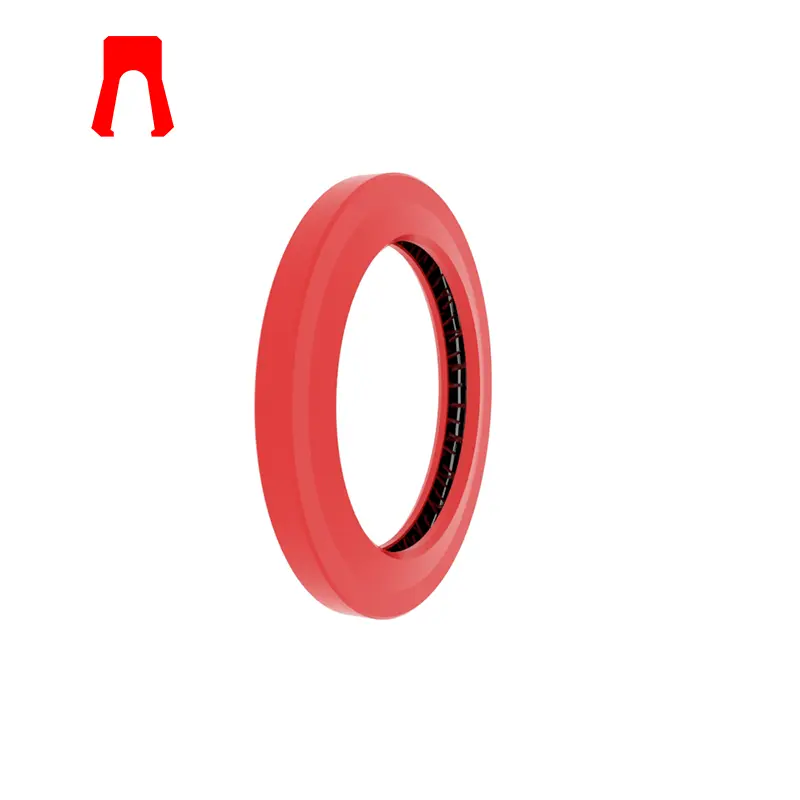

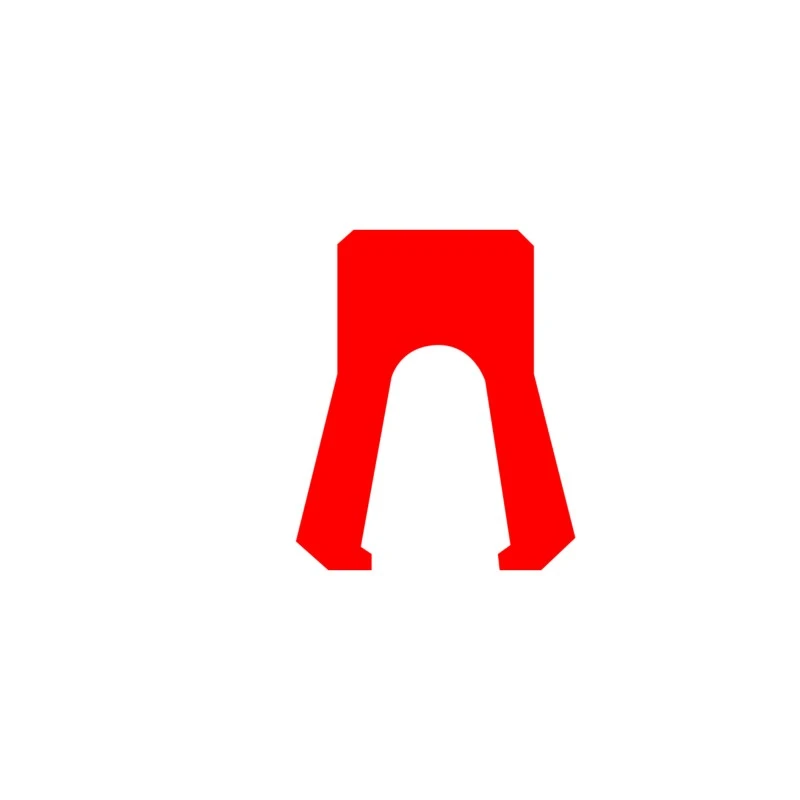

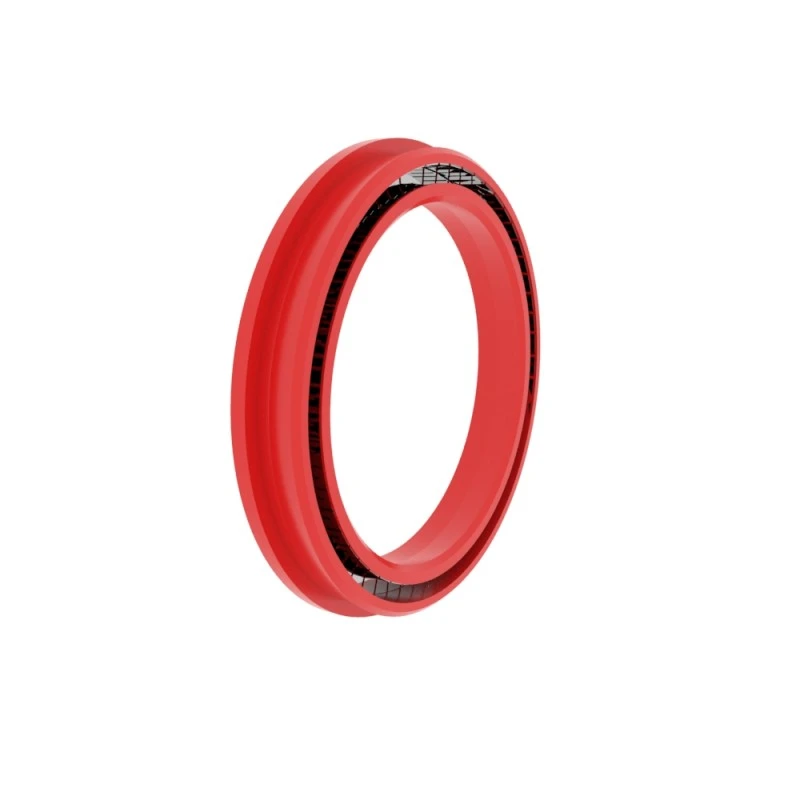

RCR117, RCR121 Rotary PTFE Seal, dengan pegas Mander, akting tunggal, ketahanan korosi suhu tinggi, cocok untuk kecepatan yang relatif tinggi dan tekanan tinggi.
RCR118 END PTFE Rotary Seal, dengan pegas Mander, akting tunggal, ketahanan korosi suhu tinggi, sebagian besar digunakan dalam industri kimia.

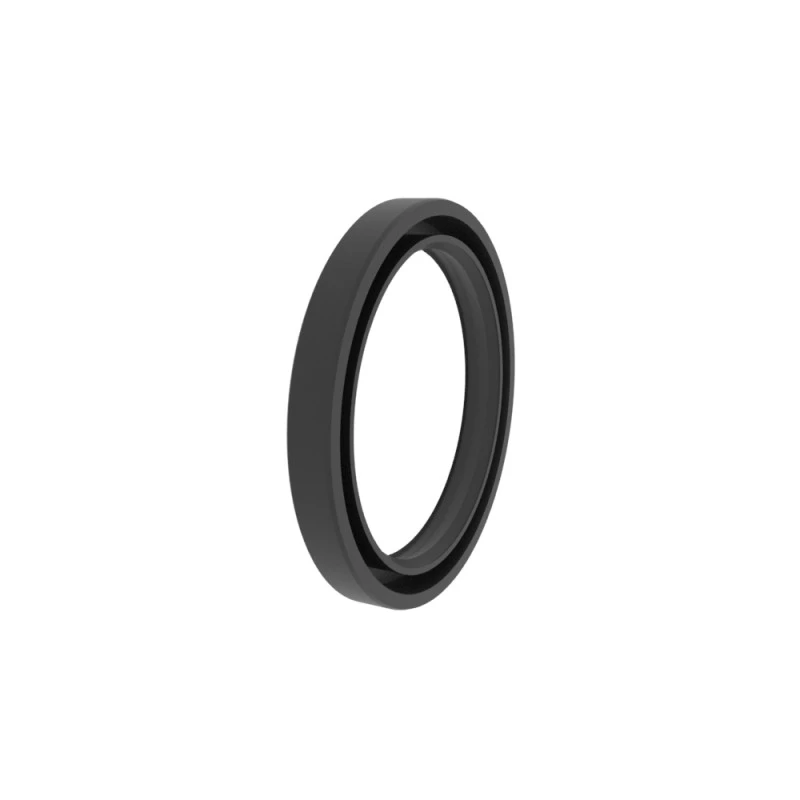

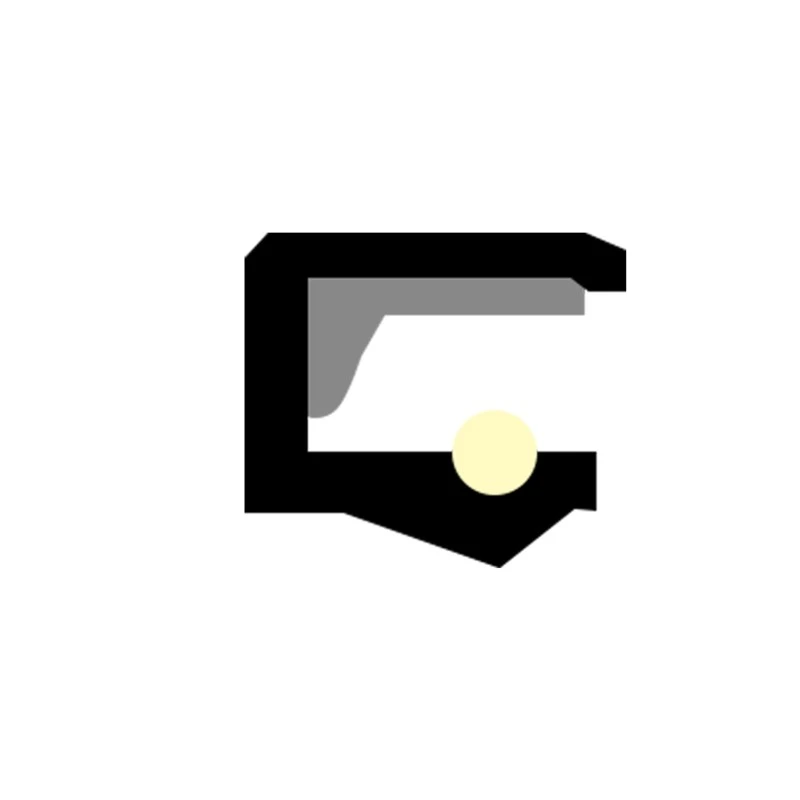

RCR119 Rotary Skeleton Segel bibir tunggal, akting tunggal, pemasangan alur terbuka aksial, banyak digunakan, sebagian besar digunakan sebagai elemen pelindung untuk bantalan.
RCR201, RCR202 Rotary Skeleton Double Lip Seal, Acting Tunggal, dengan bibir tambahan yang tahan debu, pemasangan alur terbuka aksial, banyak digunakan, sebagian besar digunakan sebagai elemen pelindung untuk bantalan.
RCR203, RCR204 Rotary Skeleton Free Single Seal, Acting Tunggal, Pemasangan Tetap Groove Open Fixture, sebagian besar digunakan dalam industri berat seperti metalurgi dan pembuatan kapal.
RCR205 Cut-Off Rotary Skeleton Free Lip Seal, Acting Tunggal, Pemasangan Tetap Gerobak Terbuka Aksial, sebagian besar digunakan dalam industri berat seperti metalurgi dan pembuatan kapal.
RCR206, RCR207 Cut-Off Rotary Frameless Single Lip Seal, Acting Tunggal, Pemasangan Tetap Gerek Terbuka Aksial, sebagian besar digunakan dalam industri berat seperti metalurgi dan pembuatan kapal. Cocok untuk penyegelan berkecepatan rendah, media penyegelan adalah minyak berbasis lithium.
Fitur dan Aplikasi Produk:
Aplikasi utama

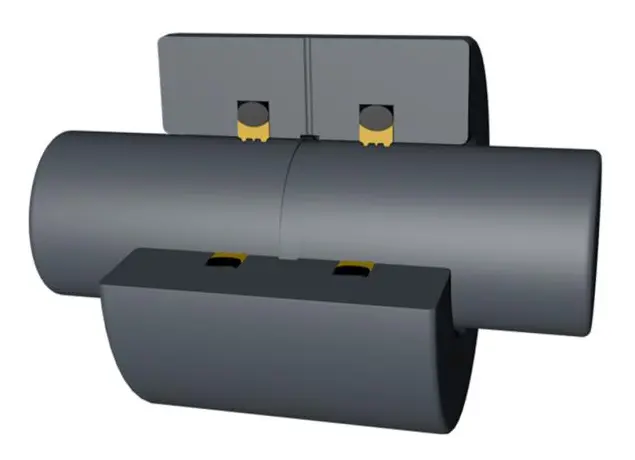

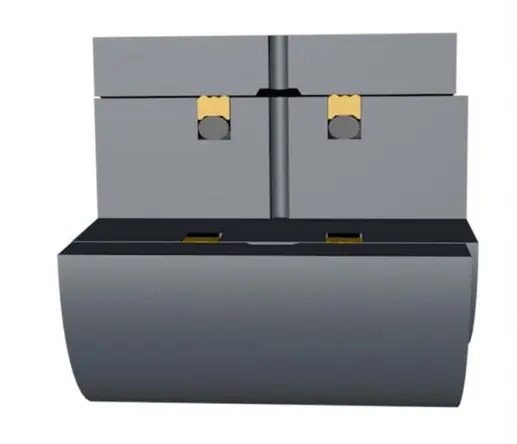

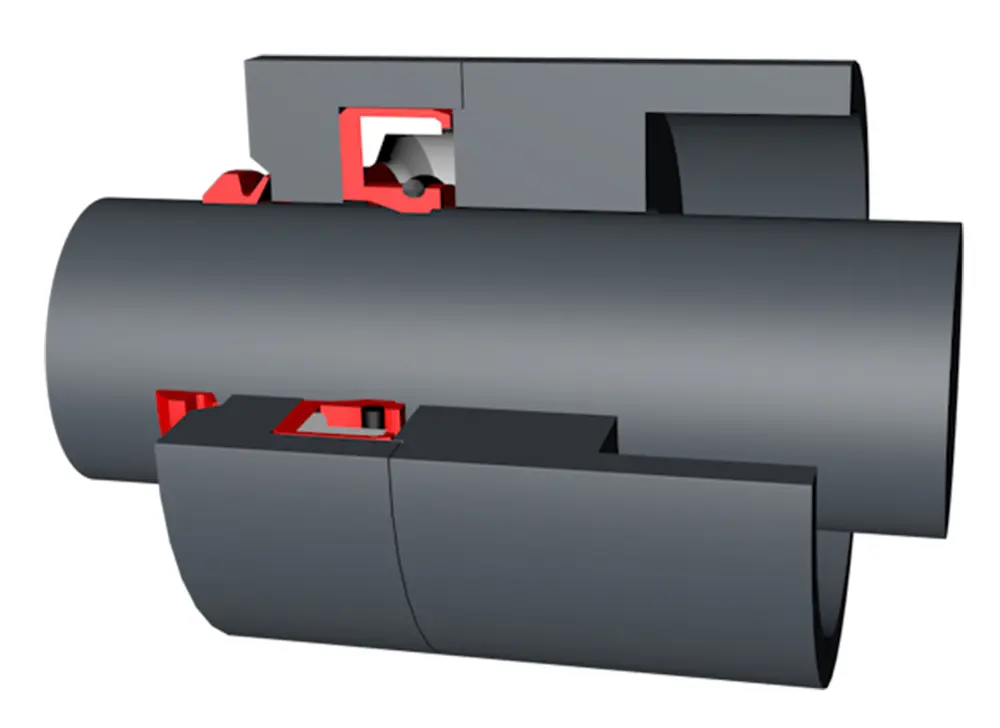

Turnal Rotary Seal cocok untuk penyegelan ujung poros berputar, penyegelan poros berputar, excavator, gabungan, sambungan putar, distributor putar, dan jenis segel ini sering digunakan dalam industri minyak bumi dan bahan kimia
Keuntungan
Turnal Rotary Seal memiliki berbagai macam media yang dapat beradaptasi dan rentang suhu, efek penyegelan yang baik, ketahanan tekanan tinggi, ukuran cross-sectional kecil, hambatan oli hidrolik, gesekan rendah, dan tidak ada fenomena tongkat-slip.
RCR101
Ukuran pesanan
Φd ...... diameter luar
Φd ...... diameter dalam
L ...... lebar alur
|
Permukaan akhir |
R tmax (μm) |
RA (μm) |
|
Segel Segel Karet/Poliuretan Pencocokan Permukaan Geser Segel PTFE Pencocokan Permukaan Geser |
≤2.5
≤2 |
≤0.1-0.5
≤0.05-0.3 |
|
Alur dasar Sisi alur |
≤6.3 ≤15 |
≤1.6 ≤3 |
|
Rasio Panjang Dukungan Profil TP |
50%-95% |
|
|
Toleransi |
|
|
Φd |
f8 |
|
Φd |
H8 |
Contoh pemesanan
Model: RCR101
Ukuran Groove: 100x115x8
Bahan: NBR/POM

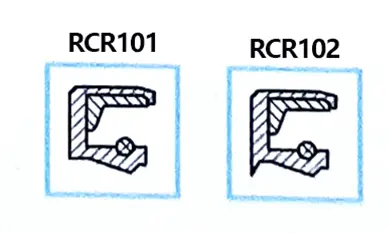

Jenis segel: rcr101, rcr102
Aplikasi Utama: Cocok untuk penyegelan ujung poros berputar
Keuntungan: Cocok untuk berbagai media, kisaran suhu yang luas, dan efek penyegelan yang baik
Bahan: poliuretan, karet/polioksimetilen
|

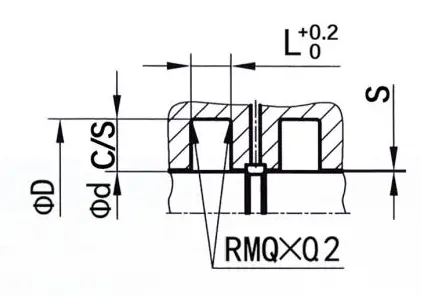

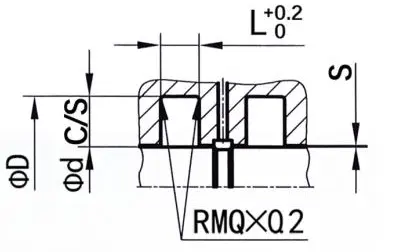

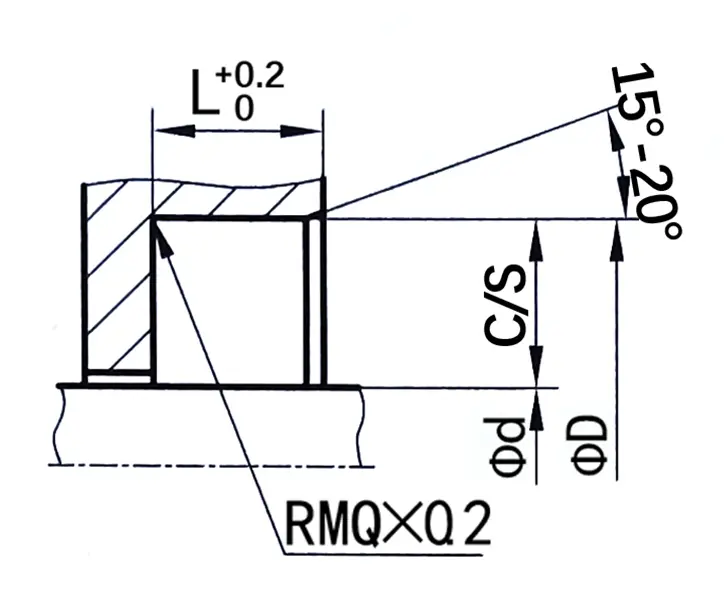

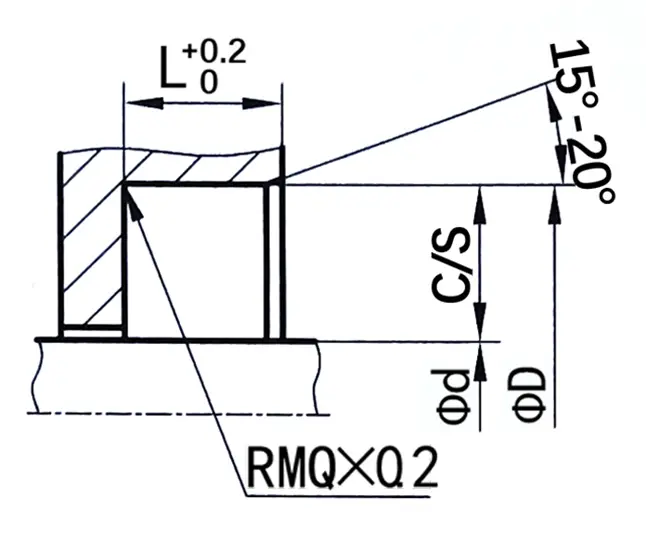

Contoh Groove Seal |
Berikut ini adalah dimensi alur standar (segel putar dengan ukuran apa pun dalam kisaran ukuran dapat diproduksi) |
|||||
|
|
|
Φd |
Φd |
L |
c/s |
|
|
6-59.9 |
Φd+12 |
7 |
6 |
|||
|
60-139.9 |
Φd+15 |
8 |
7.5 |
|||
|
140-299.9 |
Φd+20 |
10 |
10 |
|||
|
300-499.9 |
Φd+30 |
12 |
15 |
|||
|
500-800 |
Φd+40 |
20 |
20 |
|||
|
＞ 800 |
Φd+50 |
22 |
25 |
|||
Rcr115
Ukuran pesanan
Φd ...... diameter luar
Φd ...... diameter dalam
L ...... lebar alur
|
Permukaan akhir |
R tmax (μm) |
RA (μm) |
|
Segel Segel Karet/Poliuretan Pencocokan Permukaan Geser Segel PTFE Pencocokan Permukaan Geser |
≤2.5
≤2 |
≤0.1-0.5
≤0.05-0.3 |
|
Alur dasar Sisi alur |
≤6.3 ≤15 |
≤1.6 ≤3 |
|
Rasio Panjang Dukungan Profil TP |
50%-95% |
|
|
Toleransi |
|
|
Φd |
f8 |
|
Φd |
H8 |
Contoh pemesanan
Model: RCR115
Ukuran Groove: 100x111x4.2
Bahan: PTFE4+NBR
Jenis segel: RCR115
Aplikasi utama: Cocok untuk segel poros putar, excavator, gabungan, sambungan putar.
Keuntungan: Ini dapat menahan tekanan tinggi, memiliki ukuran cross-sectional yang kecil, tahan terhadap oli hidrolik, memiliki gesekan rendah dan tidak ada fenomena tongkat-slip.
Bahan: Tetrafluoroethylene + Nitrile Rubber atau Fluororubber
|

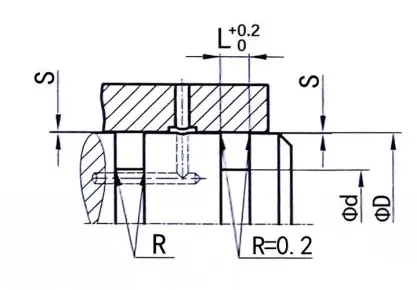

Contoh Groove Seal |
Berikut ini adalah dimensi alur standar (segel putar dengan ukuran apa pun dalam kisaran ukuran dapat diproduksi) |
||||||||
|
|
|
Φd |
Φd |
L |
R |
X |
Kesenjangan ekstrusi maksimum |
||
|
100bar |
200bar |
||||||||
|
6-18.9 |
Φd+4.9 |
2.2 |
0.4 |
1.78 |
0.15 |
0.10 |
|||
|
19-37.9 |
Φd+7.5 |
3.2 |
0.6 |
2.62 |
0.20 |
0.15 |
|||
|
38-199.9 |
Φd+11 |
4.2 |
1.0 |
3.53 |
0.25 |
0.20 |
|||
|
200-255.9 |
Φd+15.5 |
6.3 |
1.3 |
5.33 |
0.30 |
0.25 |
|||
|
256-649.9 |
Φd+21 |
8.1 |
1.8 |
7.00 |
0.30 |
0.25 |
|||
|
＞ 650 |
Φd+28 |
9.5 |
2.5 |
8.40 |
0.45 |
0.30 |
|||
Rcr116
Ukuran pesanan
Φd ...... diameter luar
Φd ...... diameter dalam
L ...... lebar alur
|
Permukaan akhir |
R tmax (μm) |
RA (μm) |
|
Segel Segel Karet/Poliuretan Pencocokan Permukaan Geser Segel PTFE Pencocokan Permukaan Geser |
≤2.5
≤2 |
≤0.1-0.5
≤0.05-0.3 |
|
Alur dasar Sisi alur |
≤6.3 ≤15 |
≤1.6 ≤3 |
|
Rasio Panjang Dukungan Profil TP |
50%-95% |
|
|
Toleransi |
|
|
Φd |
f8 |
|
Φd |
H8 |
Contoh pemesanan
Model: RCR116
Ukuran Groove: 100x89x4.2
Bahan: PTFE4+NBR
Jenis segel: RCR116
Aplikasi Utama: Cocok untuk segel ujung poros putar, excavator, gabungan, sambungan putar, distributor putar.
Keuntungan: Sangat cocok untuk berbagai media dan suhu, memiliki efek penyegelan yang baik, ukuran cross-sectional kecil, ketahanan kuat terhadap minyak hidrolik, gesekan rendah, dan tidak ada fenomena stick-slip.
Bahan: Tetrafluoroethylene + Nitrile Rubber atau Fluororubber
|
Contoh Groove Seal |
Berikut ini adalah dimensi alur standar (segel putar dengan ukuran apa pun dalam kisaran ukuran dapat diproduksi) |
||||||||
|
|
|
Φd |
Φd |
L |
R |
O-ring |
Kesenjangan ekstrusi maksimum |
||
|
100bar |
200bar |
||||||||
|
8-39.9 |
Φd-4.9 |
2.2 |
0.4 |
1.78 |
0.15 |
0.10 |
|||
|
40-79.9 |
ΦD-7.5 |
3.2 |
0.6 |
2.62 |
0.20 |
0.15 |
|||
|
80-132.9 |
ΦD-11.0 |
4.2 |
1.0 |
3.53 |
0.25 |
0.20 |
|||
|
133-329.9 |
ΦD-5.5 |
6.3 |
1.3 |
5.33 |
0.30 |
0.25 |
|||
|
330-669.9 |
ΦD-21.0 |
8.1 |
1.8 |
7.00 |
0.30 |
0.25 |
|||
|
＞ 670 |
ΦD-28.0 |
9.5 |
2.5 |
8.40 |
0.45 |
0.30 |
|||
Rcr117

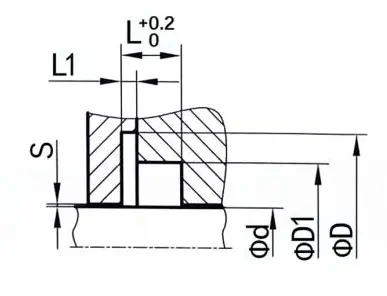

Ukuran pesanan
Φd ...... diameter luar
Φd1 ...... diameter luar
Φd ...... diameter dalam
L ...... lebar alur
L1 ...... lebar alur
|
Permukaan akhir |
R tmax (μm) |
RA (μm) |
|
Segel Segel Karet/Poliuretan Pencocokan Permukaan Geser Segel PTFE Pencocokan Permukaan Geser |
≤2.5
≤2 |
≤0.1-0.5
≤0.05-0.3 |
|
Alur dasar Sisi alur |
≤6.3 ≤15 |
≤1.6 ≤3 |
|
Rasio Panjang Dukungan Profil TP |
50%-95% |
|
|
Toleransi |
|
|
Φd |
f8 |
|
Φd |
H8 |
Contoh pemesanan
Model: RCR117
Ukuran alur: 100x117.5x110.5x7.1x1.8
Bahan: PTFE4+V.
Jenis segel: RCR117
Aplikasi utama: Cocok untuk penyegelan ujung poros berputar, jenis segel ini sering digunakan dalam industri minyak dan kimia
Keuntungan: gesekan rendah, ketahanan korosi, ketahanan suhu tinggi, cocok untuk kecepatan tinggi
Bahan: PTFE, pegas stainless steel
|

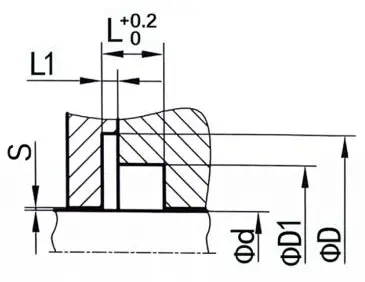

Contoh Groove Seal |

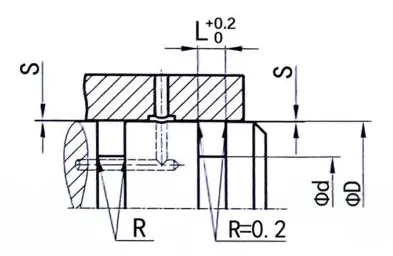

Berikut ini adalah dimensi alur standar (segel putar dengan ukuran apa pun dalam kisaran ukuran dapat diproduksi) |
|||||||||
|
|
|
Φd |
Φd |
FD1 |
L |
L1 |
Kesenjangan ekstrusi maksimum |
|||
|
20bar |
100bar |
200bar |
||||||||
|
5-19.9 |
Φd+9 |
Φd+5 |
3.6 |
0.85 |
0.25 |
0.15 |
0.10 |
|||
|
20-39.9 |
Φd+12.5 |
Φd+7 |
4.8 |
1.35 |
0.35 |
0.20 |
0.15 |
|||
|
40-399.9 |
Φd+17.5 |
Φd+10.5 |
7.1 |
1.8 |
0.50 |
0.25 |
0.20 |
|||
|
≥400 |
Φd+22 |
Φd+14 |
9.5 |
2.8 |
0.60 |
0.30 |
0.25 |
|||
