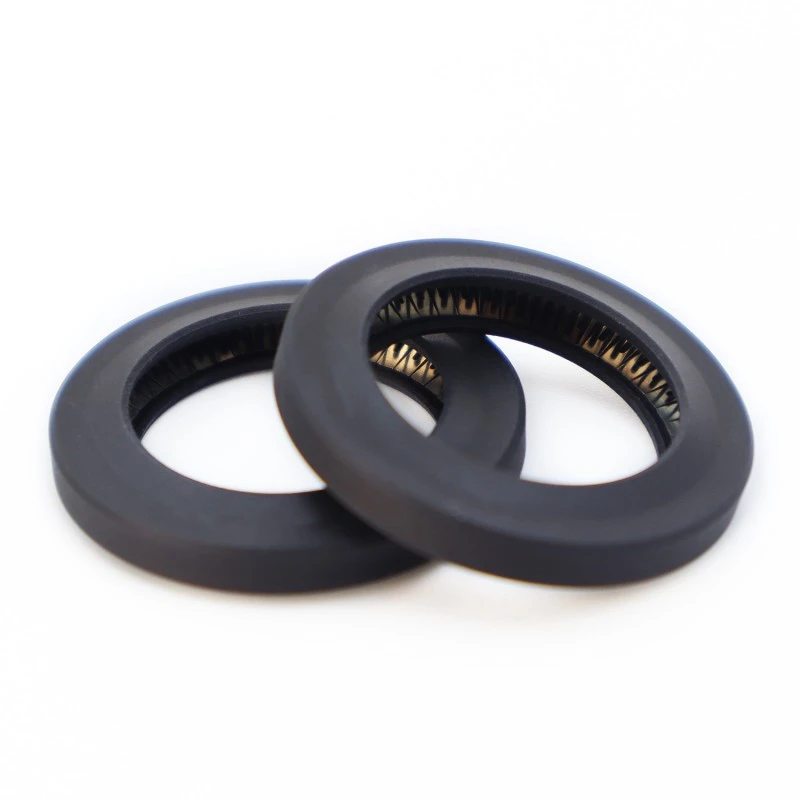

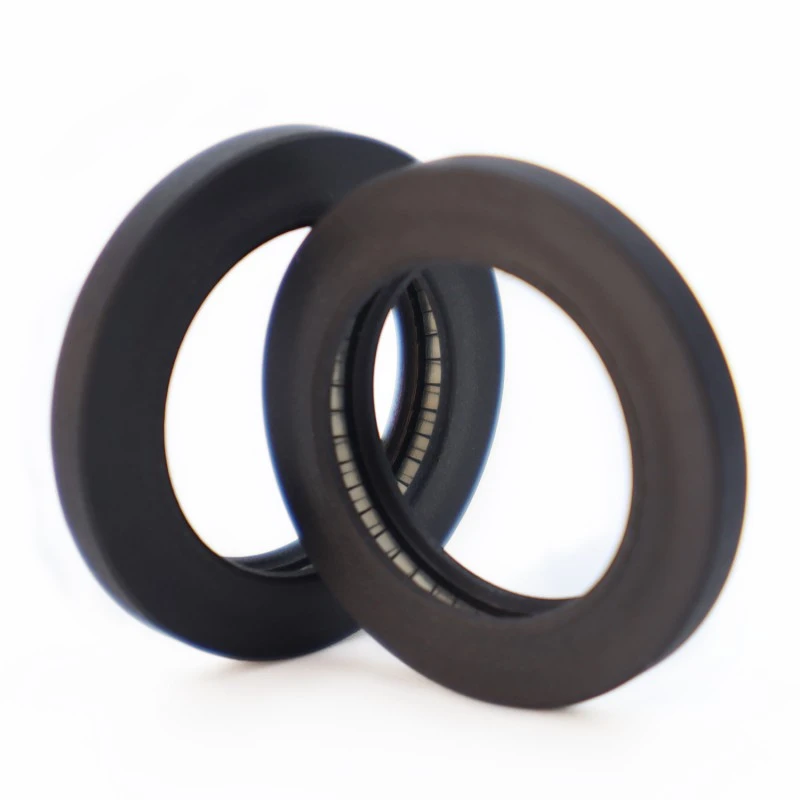

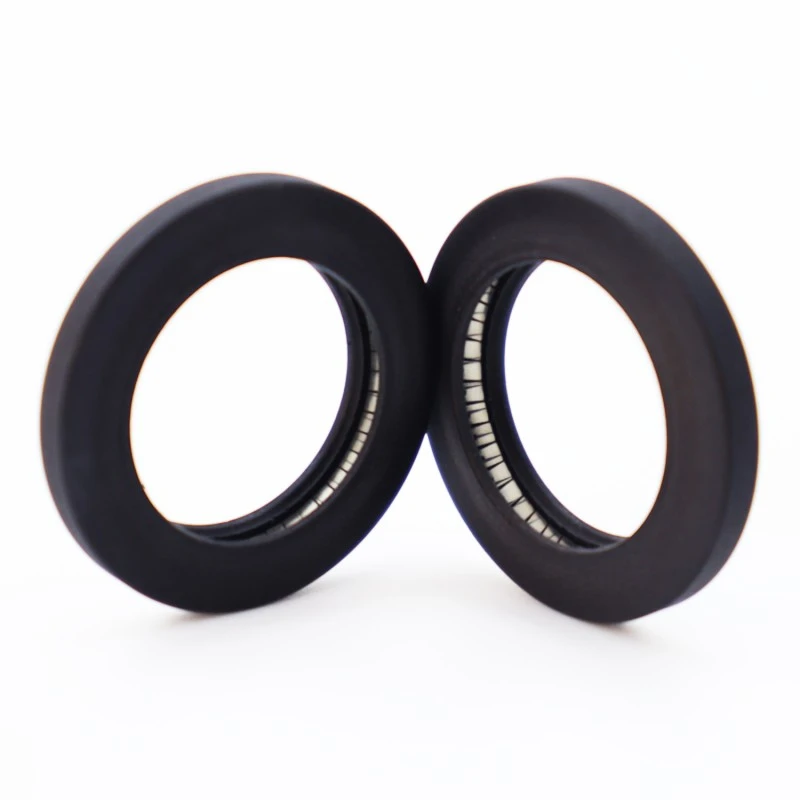

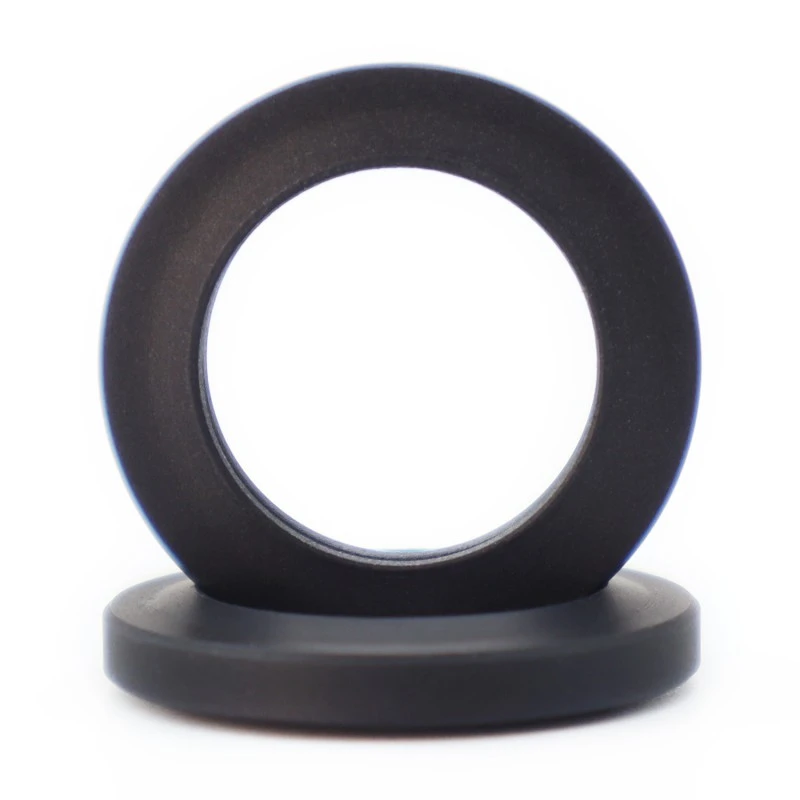

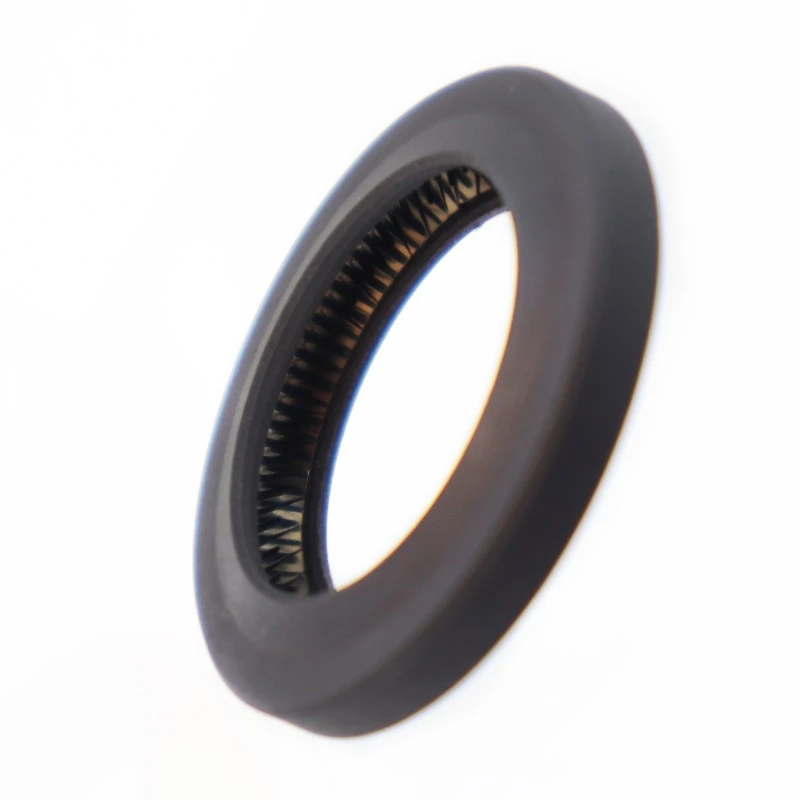

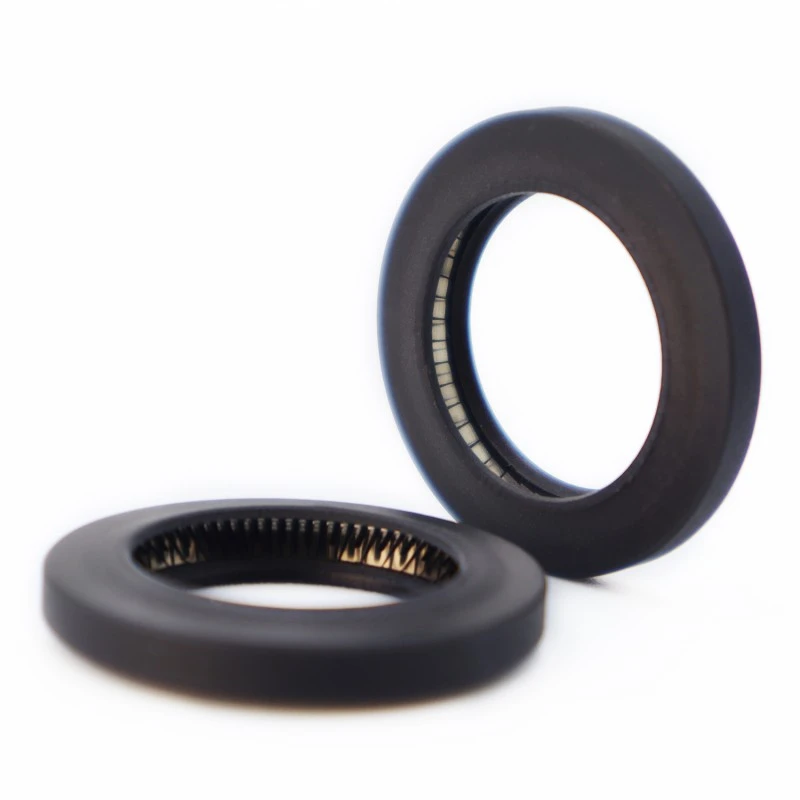

Segel RC2876 terdiri dari pegas baja tahan karat dan plastik berperforma tinggi. Pegas baja tahan karat dapat berupa pegas berbentuk V atau O. Saat menggunakan RC2876-B, bahan elastomer yang sesuai harus dipilih.
Kondisi pengoperasian yang berlaku (nilai ekstrem tidak boleh terjadi secara bersamaan)
|
Tekanan (MPa) |
Kecepatan (m/s) |
Suhu (°C) |
Sedang |
||
|
RC2876 |
RC2876-B |
- |
RC2876 |
RC2876-B |
Semua cairan, bahan kimia, dan gas |
|
<40 |
<80 |
-200~+250 |
-35~+250 |
||
Pemilihan Bahan
1. Bahan penyerta O-ring dapat dipilih dari: R01 Nitrile rubber (NBR), R02 Fluororubber (FKM), dll.
2. Bahan cincin penyegel: PTFE1, PTFE2, PTFE3, PTFE4, UPE, PK1, PK2, dll.
3. Pegas stainless steel dapat dipilih dari pegas berbentuk O dan pegas berbentuk V.
Contoh pesanan
RC2876-40-PTFE4+V: Diameter luar alur tekanan dalam adalah 40, bahan cincin penyegel adalah PTFE4, pegas adalah pegas berbentuk V.
RC2876-B-40-PTFE4+R02: Diameter luar alur tekanan dalam adalah 40, bahan cincin penyegel adalah PTFE4, cincin-O yang cocok terbuat dari karet fluoro.
Catatan: Jika diperlukan rentang yang lebih luas, harap gunakan nomor seri.
Tabel Spesifikasi (Semua spesifikasi dalam rentang parameter tersedia)
|
Nomor seri |
Nomor seri |
Kisaran standar DH11 |
Cakupan yang diperluas DH11 |
Kedalaman alur h-0,05 |
Lebar alur L+0,2 |
Sudut membulat Maks |
|
RC2876-0 |
RC2876-B-0 |
10~13.9 |
10~40 |
1.45 |
2.4 |
0.4 |
|
RC2876-1 |
RC2876-B-1 |
14~24.9 |
13~200 |
2.25 |
3.6 |
0.4 |
|
RC2876-2 |
RC2876-B-2 |
25~45.9 |
18~400 |
3.1 |
4.8 |
0.6 |
|
RC2876-3 |
RC2876-B-3 |
46~124.9 |
28~700 |
4.7 |
7.1 |
0.8 |
|
RC2876-4 |
RC2876-B-4 |
125~999,9 |
45~1000 |
6.1 |
9.5 |
0.8 |
|
RC2876-5 |
RC2876-B-5 |
≥1000 |
≥100 |
9.5 |
15.0 |
0.8 |
