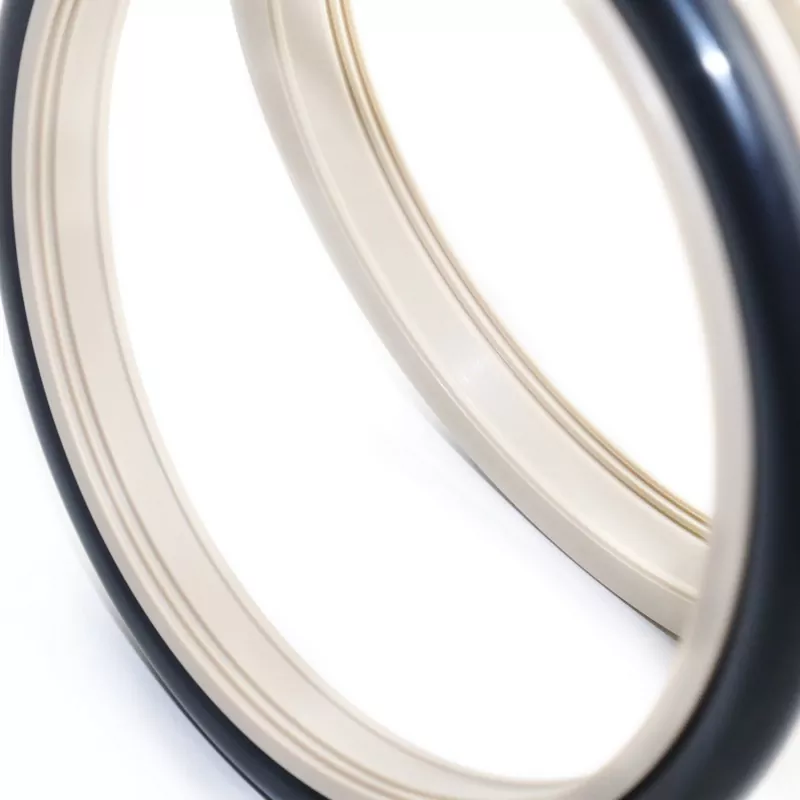

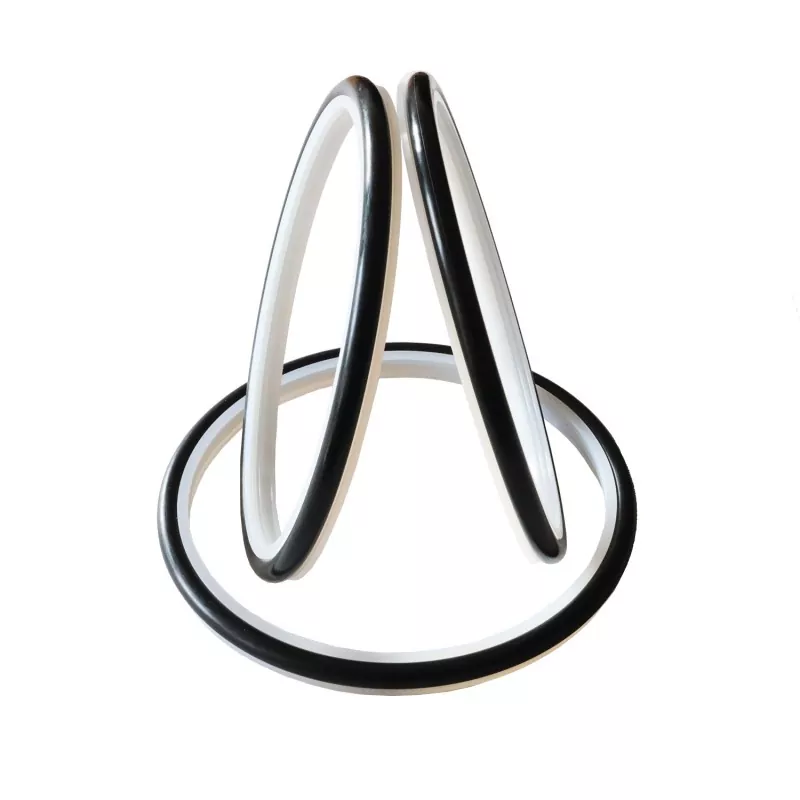

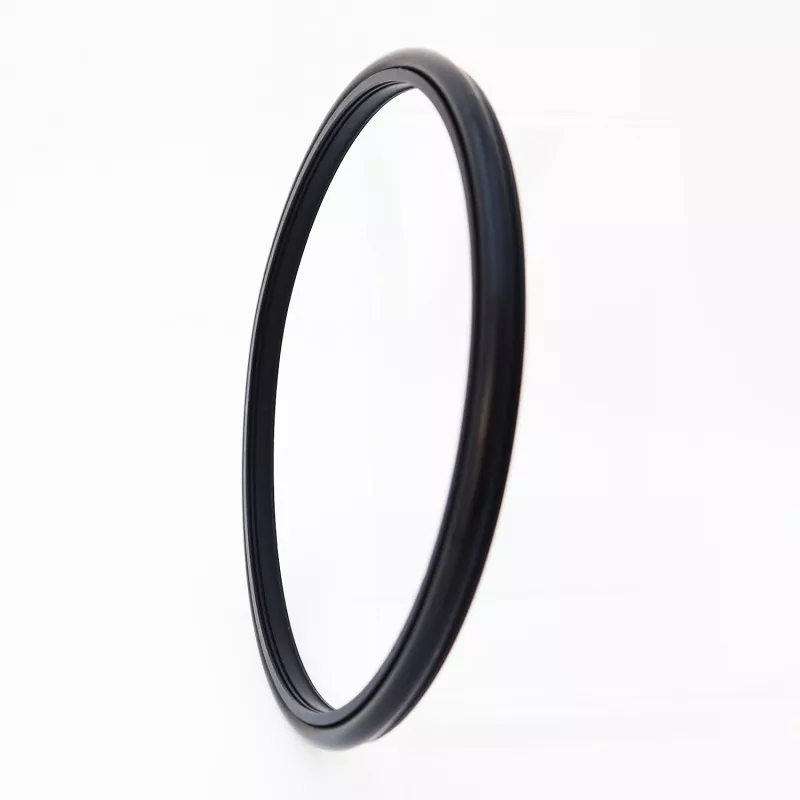

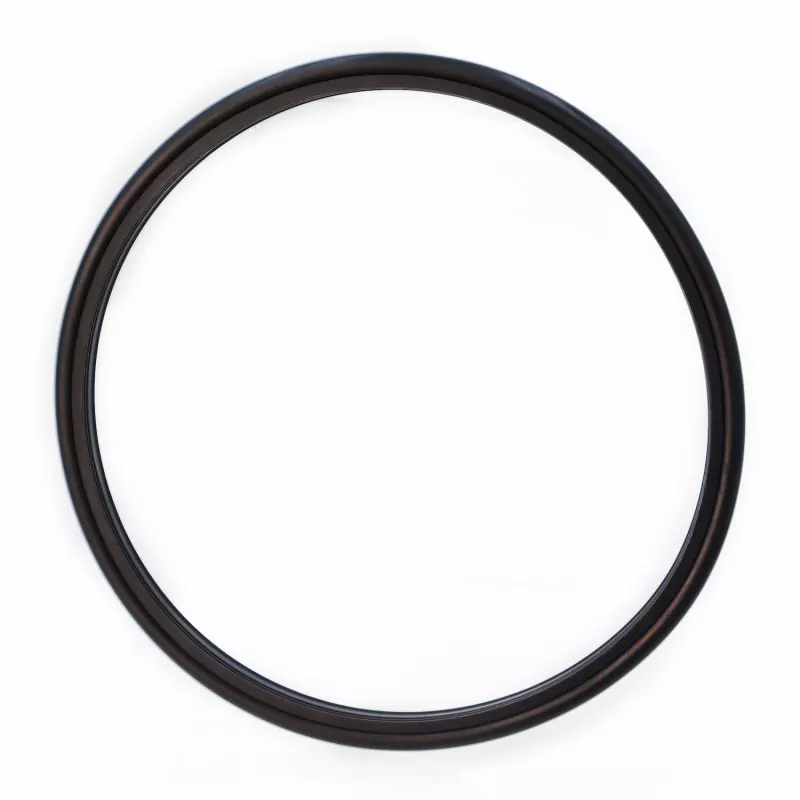

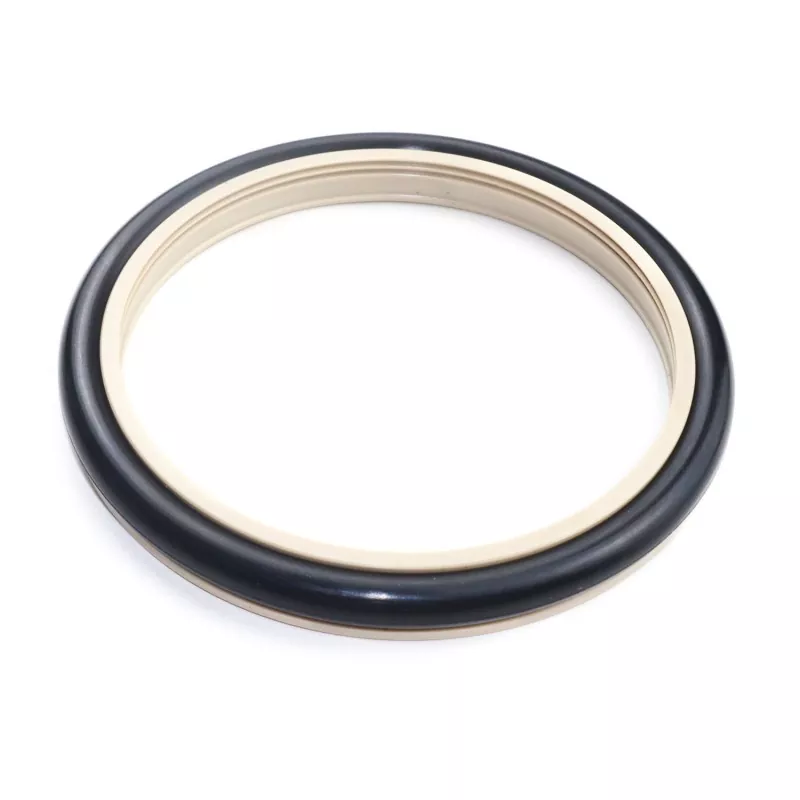

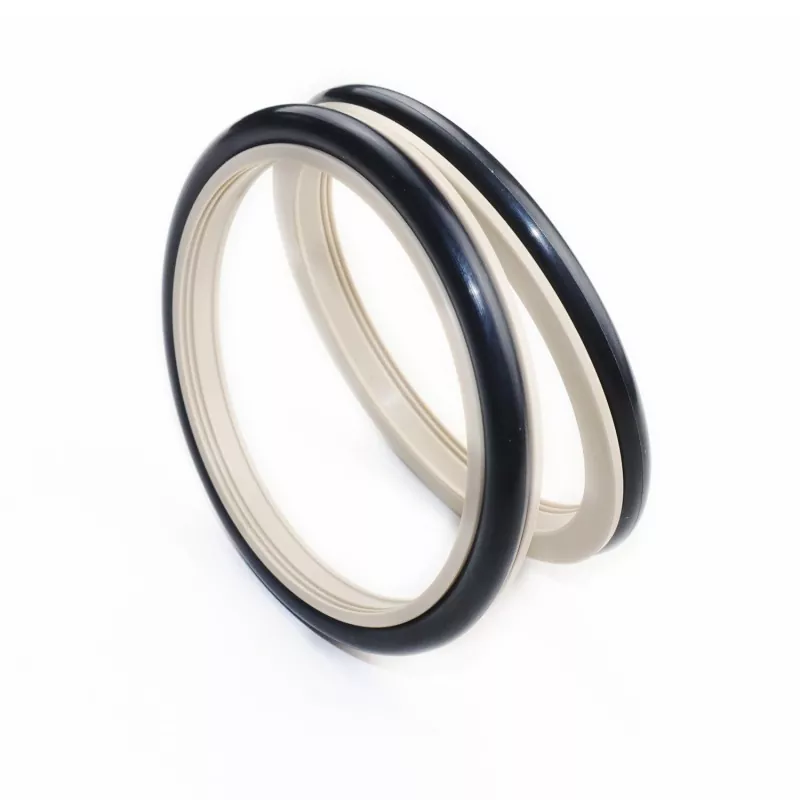

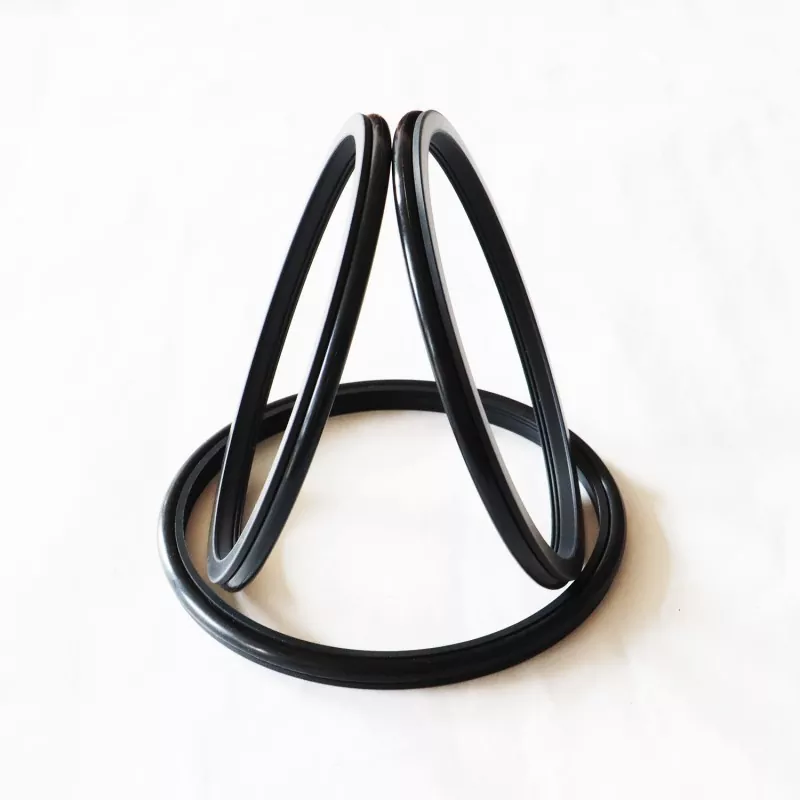

Segel komposit bergerigi yang diperkuat (segel bubur semen) untuk batang piston (poros) terdiri dari cincin penyegel bergerigi yang dirancang khusus yang terbuat dari plastik rekayasa kinerja tinggi dan cincin-O karet; sangat cocok untuk penyegelan searah dalam aplikasi bolak-balik dan putar hidrolik. Hal ini terutama digunakan dalam pompa pendorong, pompa lumpur, alat pengeboran sekrup, rig pengeboran, peralatan eksplorasi minyak, pabrik pencampuran beton, dan banyak lagi.
Fitur utama mencakup masa pakai yang lama, gesekan rendah, kinerja penyegelan yang sangat baik, desain kompak, dan kemudahan pemasangan, penggunaan, dan pemeliharaan. Desain profil dan ketebalan bibir penyegel yang dioptimalkan memastikan penyegelan yang efektif bahkan ketika terkena media keras seperti bubur semen.
Bila digunakan dengan media seperti lumpur, disarankan untuk menyuntikkan minyak pelumas di antara dua (atau lebih) tahap penyegelan.
Nilai batas tidak boleh terjadi secara bersamaan.
|
Tekanan (MPa) |
Suhu (°C) |
Kecepatan (m/s) |
Sedang |
|
|
Gerakan bolak-balik |
Gerakan rotasi |
|||
|
≤100 |
-35 hingga +100 (dengan cincin-O NBR) |
≤6 |
≤2 |
Air, lumpur, minyak mentah, minyak hidrolik, emulsi |
|
-20 hingga +200 (dengan O-ring FKM) |
||||
1. Bahan O-ring yang kompatibel meliputi: R01 Nitrile Rubber (NBR), R02 Fluororubber (FKM), dll.
2. Bahan cincin penyegel: Bahan standar PTFE4; bahan lain yang tersedia termasuk PTFE2, PTFE3, PTFE5, UPE, PK1, PK2, dll.
Model Pemesanan: RC2061-80*91.7*7.6-PTFE4-R01 (Model - Diameter Poros * Diameter Alur * Lebar Alur - Kode Bahan)
Tersedia ukuran dalam rentang parameter yang ditentukan.
|

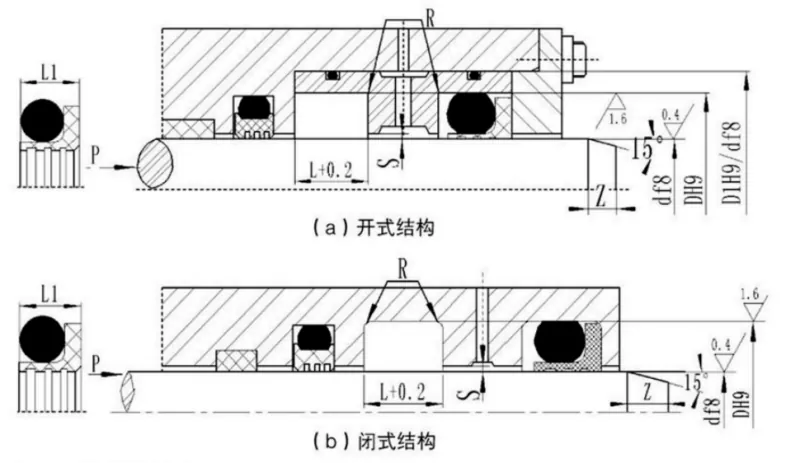

Kisaran diameter poros Tipe standar d f8 RC2061 |
Kisaran diameter poros Tugas berat d f8 RC2061-Z |
Diameter alur D H9 |
Lebar alur L+0,2 |
Lebar segel L1 |
Radius Sudut Maks |
Jarak bebas radial Smaks |
Talang Zmin |
Diameter penampang cincin-O |
||
|
<10MPA |
<20MPA |
<40MPA |
||||||||
|
5~15.9 |
- |
hari+6.3 |
4.0 |
3.65 |
0.4 |
0.4 |
0.25 |
0.15 |
4 |
2.65 |
|
16~38.9 |
5~15.9 |
hari+8.2 |
5.2 |
4.55 |
0.4 |
0.4 |
0.25 |
0.2 |
5 |
3.55 |
|
39~107.9 |
16~38.9 |
hari+11.7 |
7.6 |
6.80 |
0.5 |
0.5 |
0.3 |
0.2 |
7 |
5.30 |
|
108~670,9 |
39~107.9 |
hari+15.5 |
9.6 |
8.50 |
0.6 |
0.6 |
0.35 |
0.25 |
8 |
7.00 |
|
671~1600 |
108~670,9 |
hari+19.4 |
12.1 |
11.1 |
0.7 |
0.7 |
0.5 |
0.3 |
10 |
8.60 |
Catatan: 1. Untuk diameter poros ≤30 mm, disarankan menggunakan desain alur terbuka.
2. Untuk aplikasi penyegelan putar, kekerasan permukaan poros putar harus HRC ≥58.
3. Untuk tekanan melebihi 30 MPa, disarankan menggunakan H8/f8 untuk celah ekstrusi.
