Kinerja dan Aplikasi

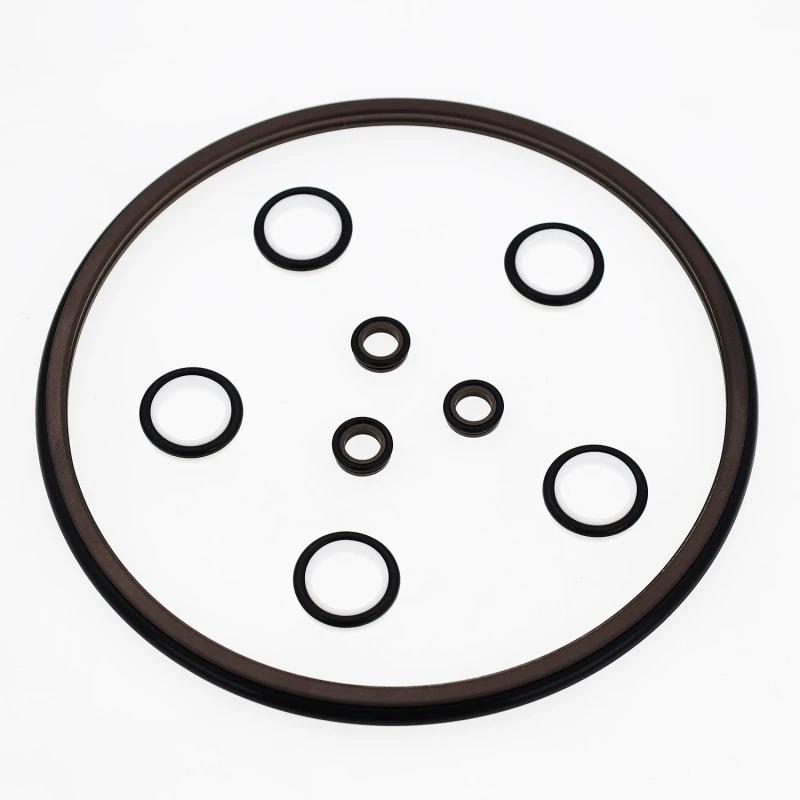

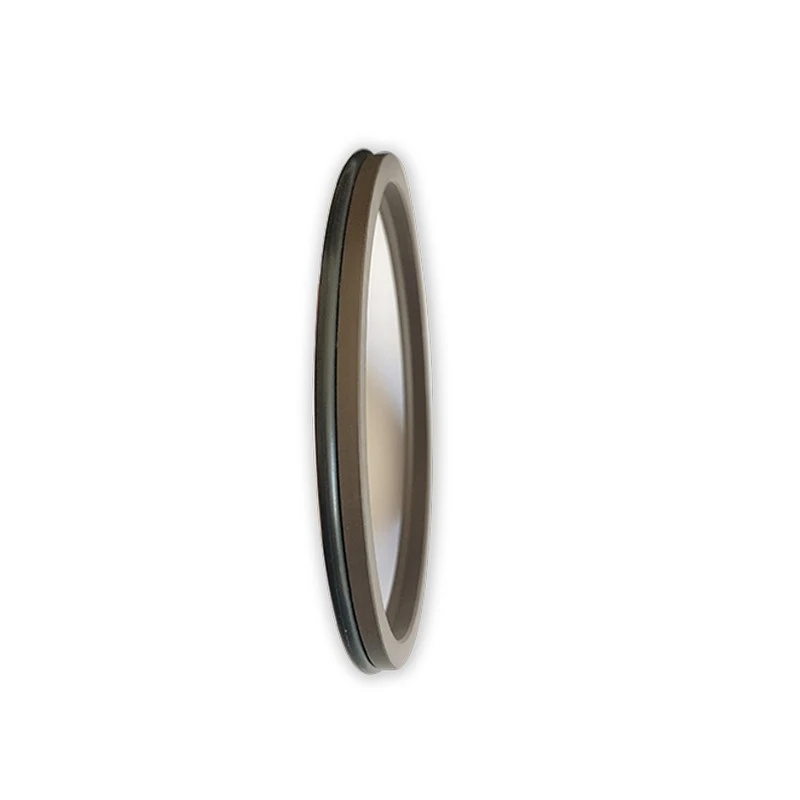

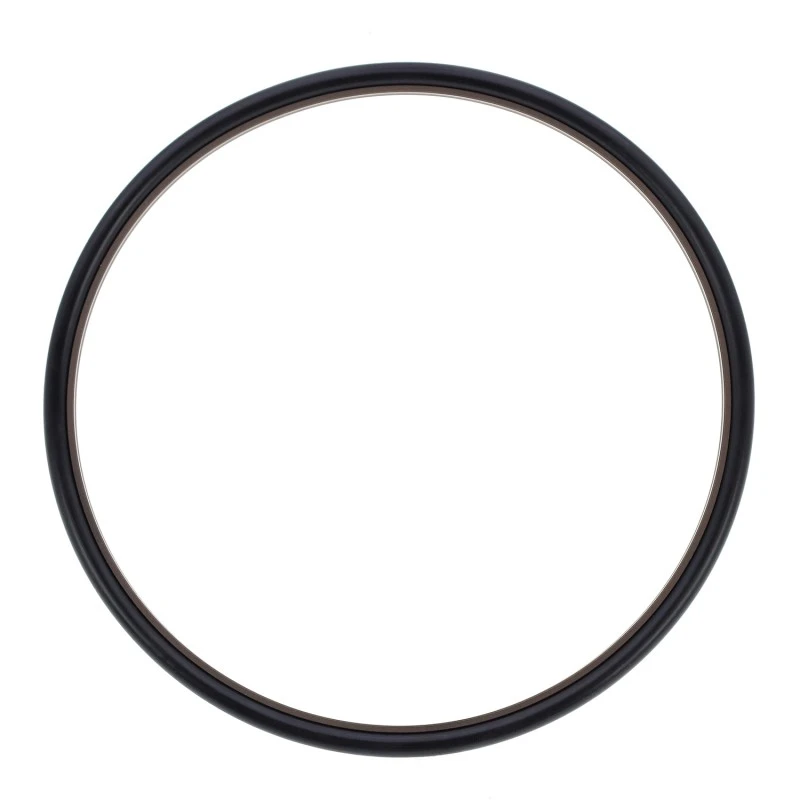

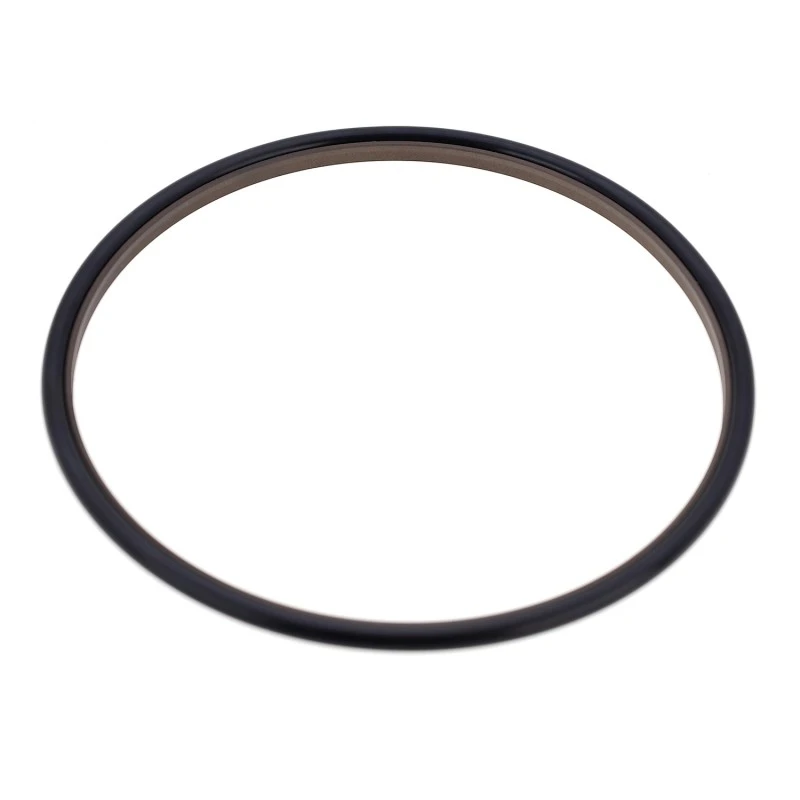

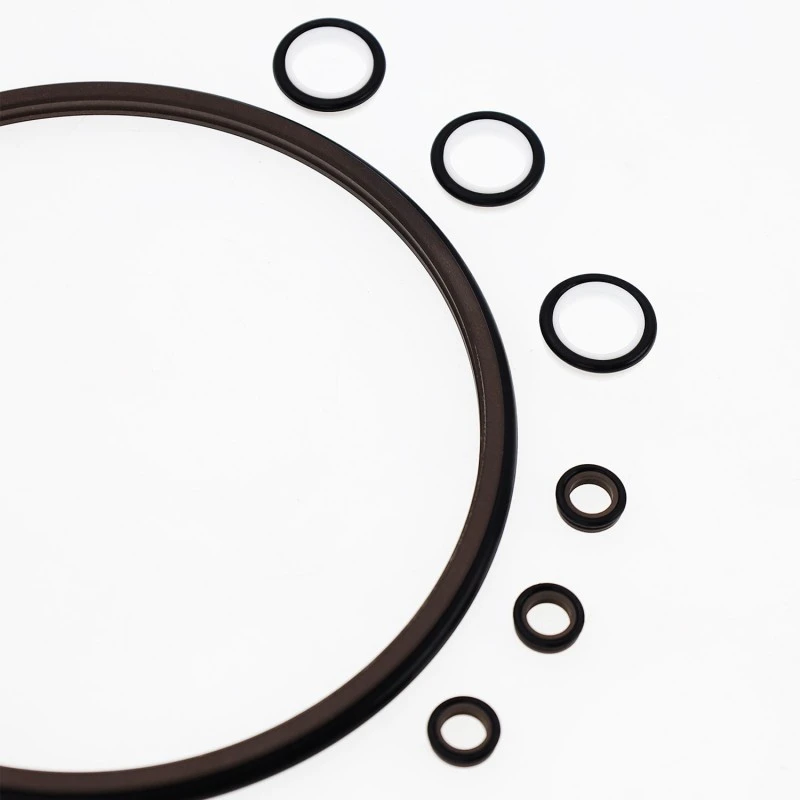

Segel penghapus kombinasi bibir ganda adalah segel penghapus dua arah yang terdiri dari cincin penghapus bibir ganda berisi PTFE dan cincin-O. O-ring menyediakan preload, mengkompensasi keausan pada cincin PTFE. Cocok untuk gerakan bolak-balik, berosilasi, atau spiral.
Kondisi Pengoperasian
|
Tekanan Mpa |
Suhu °C |
Kecepatan m/s |
Sedang |
|
- |
-35~+100 (NBR cincin-O yang cocok) |
6 |
Oli hidrolik, emulsi, air, dll. |
|
-20~+200 (pencocokan O-ring FKM) |
Contoh Pemesanan
Pesan Model RCF02-80-PTFE3-R01
RCF02 - Model 80 - Diameter Poros PTFE3 - PTFE RO1 Modifikasi Tujuan Umum - Kode Bahan Karet yang Cocok
Nitril (NBR) - R01, Fluorokarbon (FKM) - RO2

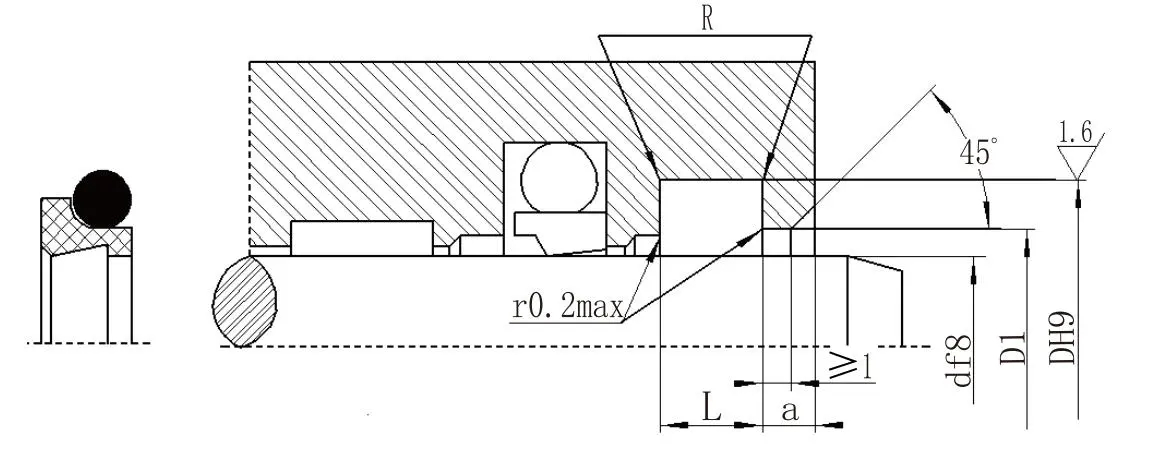

Tabel parameter spesifikasi (produk dengan ukuran berapa pun dalam rentang parameter dapat disediakan)
|
Kisaran diameter poros d f8 |
Diameter alur D H9 |
Lebar alur L+0.2 |
Diameter lubang terbuka D1H11 |
Lebar lubang terbuka a≥ |
Sudut Bulat R≤ |
Diameter kawat cincin-O d0 |
|
4~11 |
hari+4.8 |
3.7 |
hari+1,5 |
2 |
0.4 |
1.80 |
|
12~64 |
hari+6.8 |
5.0 |
hari+1,5 |
2 |
0.7 |
2.65 |
|
65~250 |
hari+8.8 |
6.0 |
hari+1,5 |
3 |
1.0 |
3.55 |
|
251~420 |
hari+12.2 |
8.4 |
d+2.0 |
4 |
1.5 |
5.30 |
|
421~650 |
hari+16.0 |
11.0 |
d+2.0 |
4 |
1.5 |
7.00 |
|
651~1500 |
hari+20.0 |
14.0 |
hari+2.5 |
5 |
2.0 |
8.60 |
