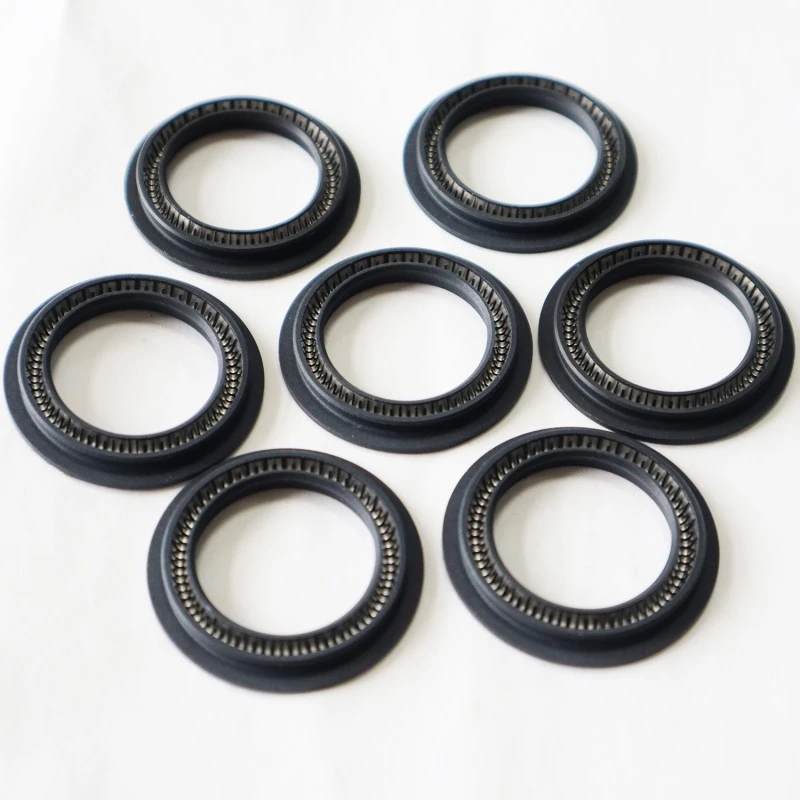

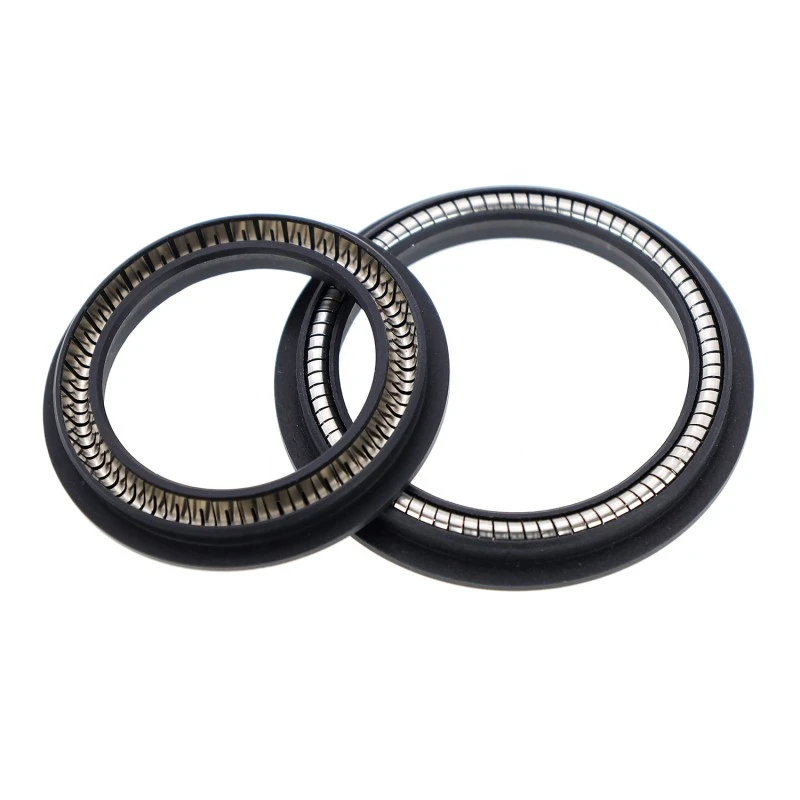

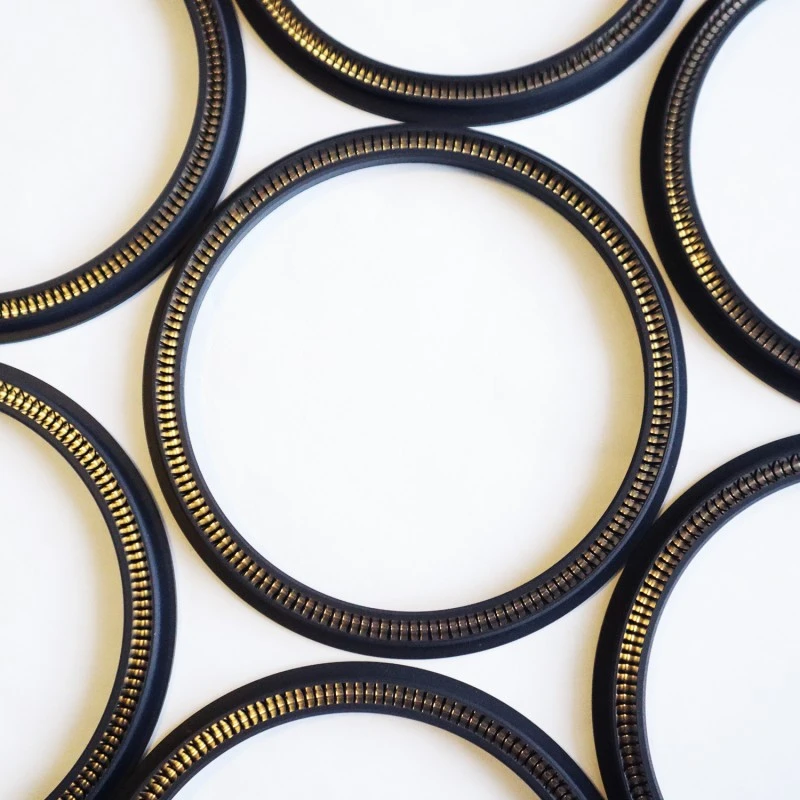

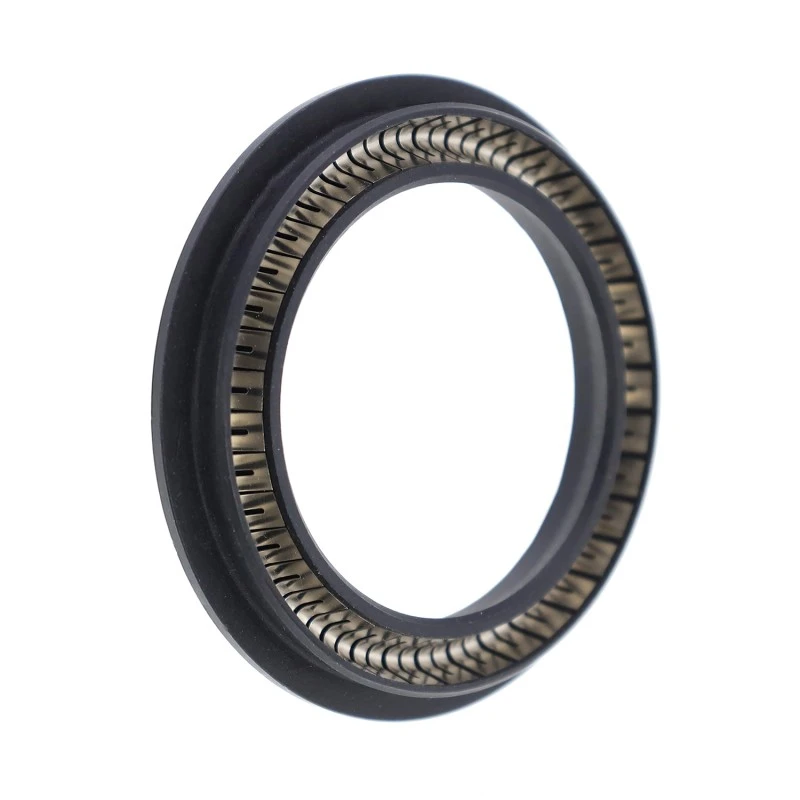

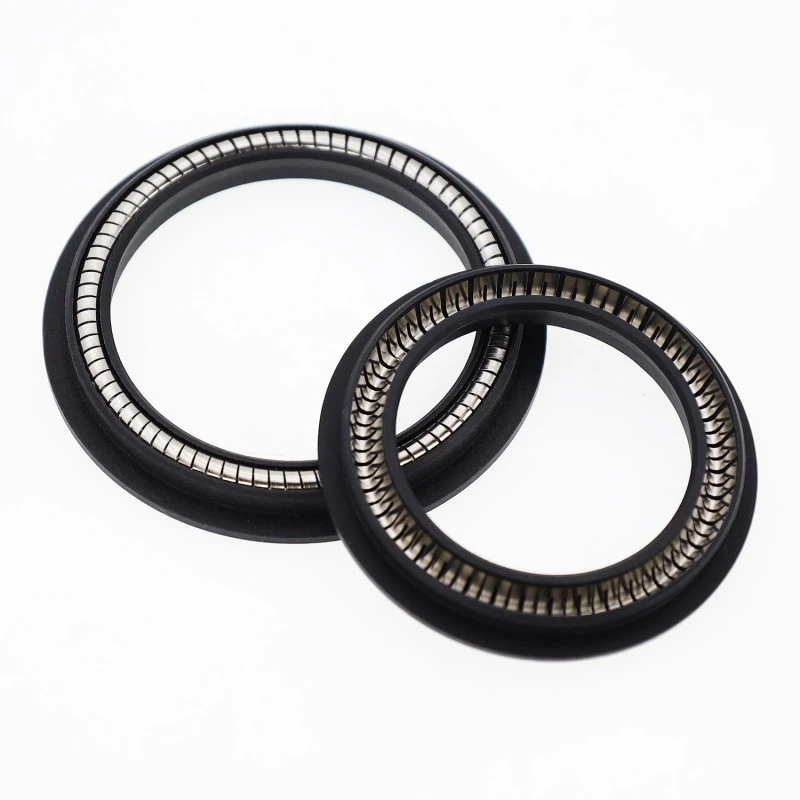

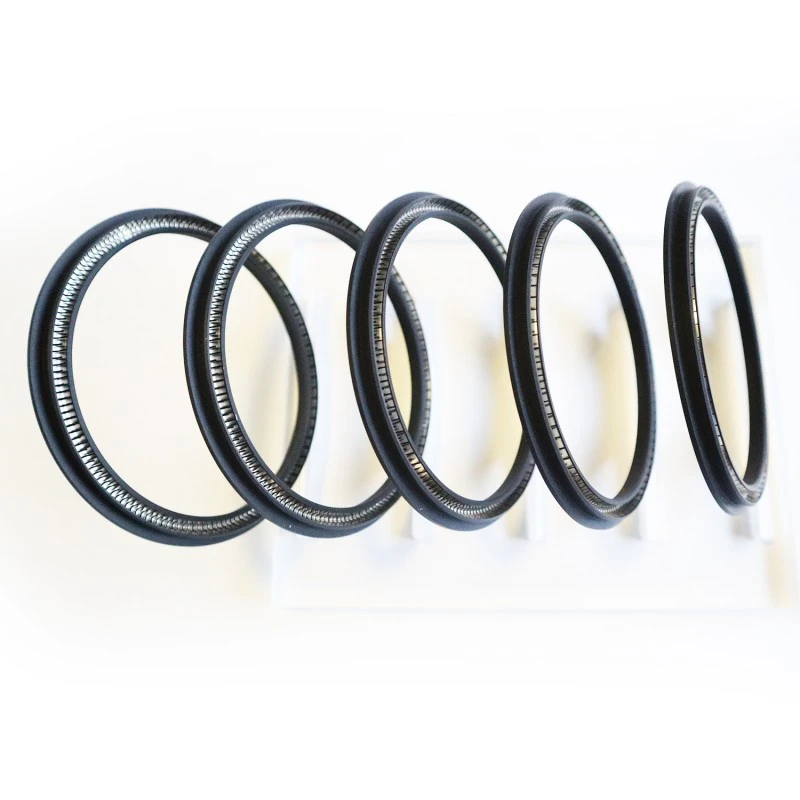

Seal berenergi pegas untuk poros putar adalah seal bertekanan searah berperforma tinggi yang digunakan dalam aplikasi poros putar. Segel putar RC2055 terdiri dari pegas baja tahan karat dan plastik berperforma tinggi. Saat menggunakan RC2055-B dan RC2055-C, bahan elastomer yang sesuai harus dipilih dengan cermat.
Kondisi pengoperasian yang berlaku (nilai ekstrem tidak boleh terjadi secara bersamaan)
|
Tekanan/MPa |
Suhu / °C |
Kecepatan / m/s |
Sedang |
|||
|
≤35 |
RC2055 |
RC2055-B/C |
RC2055 |
RC2055-B |
RC2055-C |
Hampir semua media cair dan gas |
|
-200~+250 |
-35~+250 |
<2M/Dtk |
<6 jt/dtk |
<2M/Dtk |
||
Pemilihan Bahan
1. Bahan O-ring yang tersedia antara lain: R01 Nitrile rubber (NBR), R02 Fluororubber (FKM), dll.
2. Bahan cincin segel: PTFE1, PTFE2, PTFE3, PTFE4, UPE, PK1, PK2, dll.
3. Pegas baja tahan karat: Pegas berbentuk V.
Pengendalian Proses Produksi
Basis produksi modern RuiChen dilengkapi dengan mesin cetak injeksi presisi tinggi, mesin vulkanisir vakum otomatis, dan peralatan permesinan presisi CNC. Selama proses produksi, kami menggunakan metode SPC (Statistical Process Control) untuk memantau parameter proses utama seperti suhu, tekanan, dan waktu secara real time, memastikan bahwa setiap produk cetakan menunjukkan konsistensi dan stabilitas tinggi.
Untuk produk-produk penting, kami menerapkan sistem inspeksi 100%, bukan pengambilan sampel acak, untuk memastikan bahwa setiap segel yang dikirimkan ke pelanggan kami memenuhi syarat.
Contoh pesanan
RC2055-40-PTFE4+V: Diameter poros 40, bahan cincin penyegel PTFE4, pegas baja tahan karat berbentuk V.
RC2055-B-40-PTFE4+R02: Diameter poros 40, bahan cincin penyegel PTFE4, cincin-O yang cocok adalah fluororubber.
RC2055-C-40-PTFE4+R02: Diameter poros 40, bahan cincin penyegel PTFE4, cincin-O yang cocok adalah fluororubber.

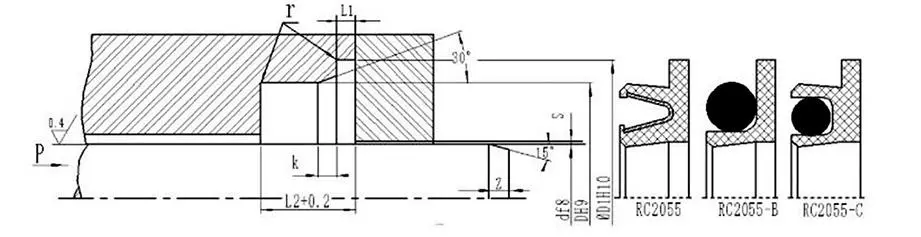

Tabel Spesifikasi (Semua spesifikasi dalam rentang parameter tersedia)
|
Kisaran diameter batang d f8 |
Diameter alur DH9 |
Diameter alur D1H10 |
Kedalaman tepi L1 |
Lebar alur L |
Impor talang k |
Jarak bebas radial Smaks |
Panjang talang |
r maks |
|
|
10MPA |
20MPA |
||||||||
|
5~19.9 |
hari+5 |
hari+9 |
0,85-0,1 |
3.6 |
0.3 |
0.15 |
0.1 |
Zmin=0,8L |
0.8 |
|
20~39.9 |
hari+7 |
hari+12.5 |
1,35-0,15 |
4.8 |
0.4 |
0.20 |
0.15 |
1.1 |
|
|
40~400,9 |
hari+10.5 |
hari+17.5 |
1.8-02 |
7.1 |
0.5 |
0.25 |
0.20 |
1.4 |
|
|
401~1500 |
hari+14 |
hari+22 |
2.8-02 |
9.5 |
0.5 |
0.30 |
0.25 |
1.6 |
|
Catatan: Direkomendasikan agar kekerasan permukaan poros berputar menjadi HRC ≥ 58.
Tabel spesifikasi dan dimensi (Tabel ini berlaku untuk RC2055-B dan RC2055-C yang memiliki spesifikasi sama)
|
Model |
d |
D |
D1 |
L |
L1 |
|
Model |
d |
D |
D1 |
L |
L1 |
|
RC2055-5 |
5 |
10 |
14 |
3.6 |
0.85 |
RC2055-28 |
28 |
35 |
40.5 |
4.8 |
1.35 |
|
|
RC2055-6 |
6 |
11 |
15 |
3.6 |
0.85 |
RC2055-30 |
30 |
37 |
42.5 |
4.8 |
1.35 |
|
|
RC2055-8 |
8 |
13 |
17 |
3.6 |
0.85 |
RC2055-32 |
32 |
39 |
44.5 |
4.8 |
1.35 |
|
|
RC2055-10 |
10 |
15 |
19 |
3.6 |
0.85 |
RC2055-35 |
35 |
42 |
47.5 |
4.8 |
1.35 |
|
|
RC2055-12 |
12 |
17 |
21 |
3.6 |
0.85 |
RC2055-36 |
36 |
43 |
48.5 |
4.8 |
1.35 |
|
|
RC2055-15 |
15 |
20 |
24 |
3.6 |
0.85 |
RC2055-40 |
40 |
50.5 |
57.5 |
7.1 |
1.8 |
|
|
RC2055-18 |
18 |
23 |
27 |
3.6 |
0.85 |
RC2055-45 |
45 |
55.5 |
62.5 |
7.1 |
1.8 |
|
|
RC2055-20 |
20 |
27 |
32.5 |
4.8 |
1.35 |
RC2055-50 |
50 |
60.5 |
67.5 |
7.1 |
1.8 |
|
|
RC2055-22 |
22 |
29 |
34.5 |
4.8 |
1.35 |
RC2055-55 |
55 |
65.5 |
72.5 |
7.1 |
1.8 |
|
|
RC2055-25 |
25 |
32 |
37.5 |
4.8 |
1.35 |
RC2055-56 |
56 |
66.5 |
73.5 |
7.1 |
1.8 |
|
Model |
d |
D |
D1 |
L |
L1 |
|
Model |
d |
D |
D1 |
L |
L1 |
|
RC2055-60 |
60 |
70.5 |
77.5 |
7.1 |
1.8 |
RC2055-210 |
210 |
220.5 |
227.5 |
7.1 |
1.8 |
|
|
RC2055-63 |
63 |
73.5 |
80.5 |
7.1 |
1.8 |
RC2055-220 |
220 |
230.5 |
237.5 |
7.1 |
1.8 |
|
|
RC2055-65 |
65 |
75.5 |
82.5 |
7.1 |
1.8 |
RC2055-230 |
230 |
240.5 |
247.5 |
7.1 |
1.8 |
|
|
RC2055-70 |
70 |
80.5 |
87.5 |
7.1 |
1.8 |
RC2055-240 |
240 |
250.5 |
257.5 |
7.1 |
1.8 |
|
|
RC2055-80 |
80 |
90.5 |
97.5 |
7.1 |
1.8 |
RC2055-250 |
250 |
260.5 |
267.5 |
7.1 |
1.8 |
|
|
RC2055-90 |
90 |
100.5 |
107.5 |
7.1 |
1.8 |
RC2055-260 |
260 |
270.5 |
277.5 |
7.1 |
1.8 |
|
|
RC2055-100 |
100 |
110.5 |
117.5 |
7.1 |
1.8 |
RC2055-280 |
280 |
290.5 |
297.5 |
7.1 |
1.8 |
|
|
RC2055-110 |
110 |
120.5 |
127.5 |
7.1 |
1.8 |
RC2055-300 |
300 |
310.5 |
317.5 |
7.1 |
1.8 |
|
|
RC2055-115 |
115 |
125.5 |
132.5 |
7.1 |
1.8 |
RC2055-320 |
320 |
330.5 |
337.5 |
7.1 |
1.8 |
|
|
RC2055-120 |
120 |
130.5 |
137.5 |
7.1 |
1.8 |
RC2055-350 |
350 |
360.5 |
367.5 |
7.1 |
1.8 |
|
|
RC2055-125 |
125 |
135.5 |
142.5 |
7.1 |
1.8 |
RC2055-380 |
380 |
390.5 |
397.5 |
7.1 |
1.8 |
|
|
RC2055-130 |
130 |
140.5 |
147.5 |
7.1 |
1.8 |
RC2055-400 |
400 |
410.5 |
417.5 |
7.1 |
1.8 |
|
|
RC2055-140 |
140 |
150.5 |
157.5 |
7.1 |
1.8 |
RC2055-420 |
420 |
434 |
442 |
9.5 |
2.8 |
|
|
RC2055-150 |
150 |
160.5 |
167.5 |
7.1 |
1.8 |
RC2055-450 |
450 |
464 |
472 |
9.5 |
2.8 |
|
|
RC2055-160 |
160 |
170.5 |
177.5 |
7.1 |
1.8 |
RC2055-480 |
480 |
494 |
502 |
9.5 |
2.8 |
|
|
RC2055-170 |
170 |
180.5 |
187.5 |
7.1 |
1.8 |
RC2055-500 |
500 |
514 |
522 |
9.5 |
2.8 |
|
|
RC2055-180 |
180 |
190.5 |
197.5 |
7.1 |
1.8 |
RC2055-600 |
600 |
614 |
622 |
9.5 |
2.8 |
|
|
RC2055-190 |
190 |
200.5 |
207.5 |
7.1 |
1.8 |
RC2055-700 |
700 |
714 |
722 |
9.5 |
2.8 |
|
|
RC2055-200 |
200 |
210.5 |
217.5 |
7.1 |
1.8 |
RC2055-800 |
800 |
814 |
822 |
9.5 |
2.8 |
Catatan: Jika spesifikasi yang dibutuhkan tidak tercantum dalam tabel ini, silakan hubungi perusahaan kami. Kami dapat menyediakan produk hingga ukuran 1600mm.
