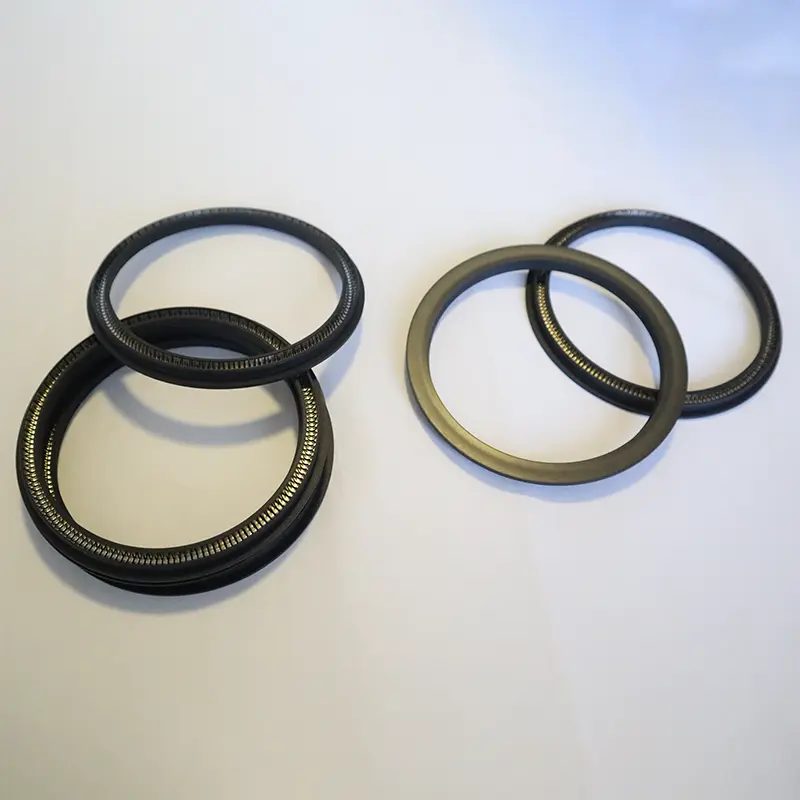

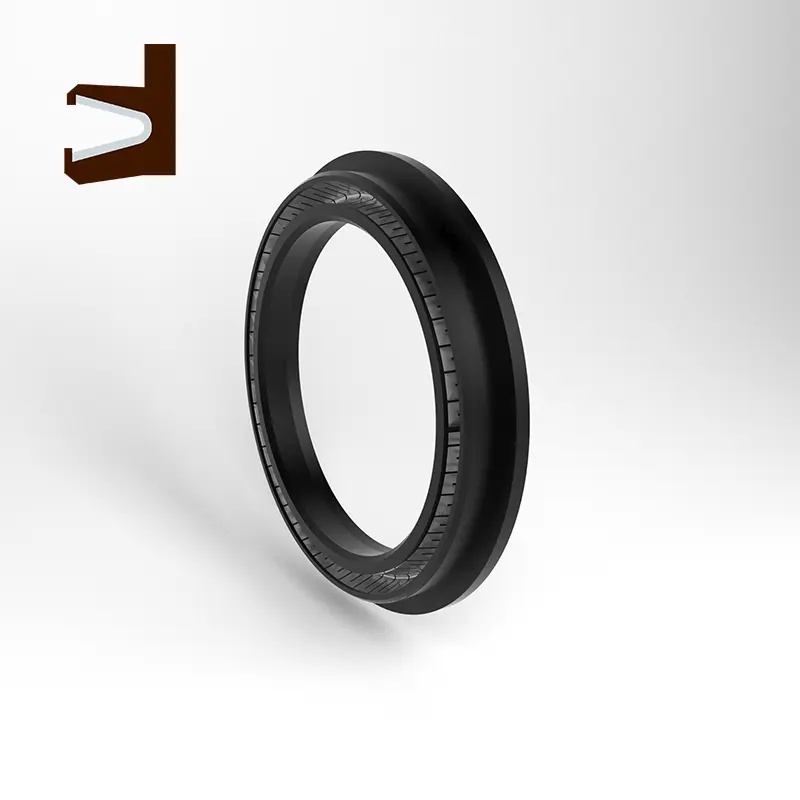

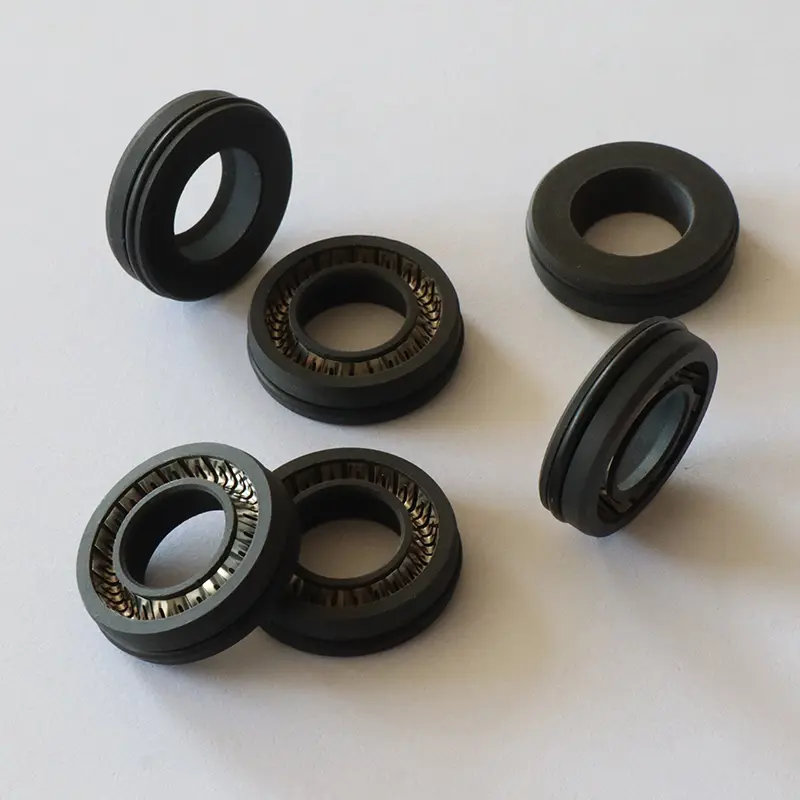

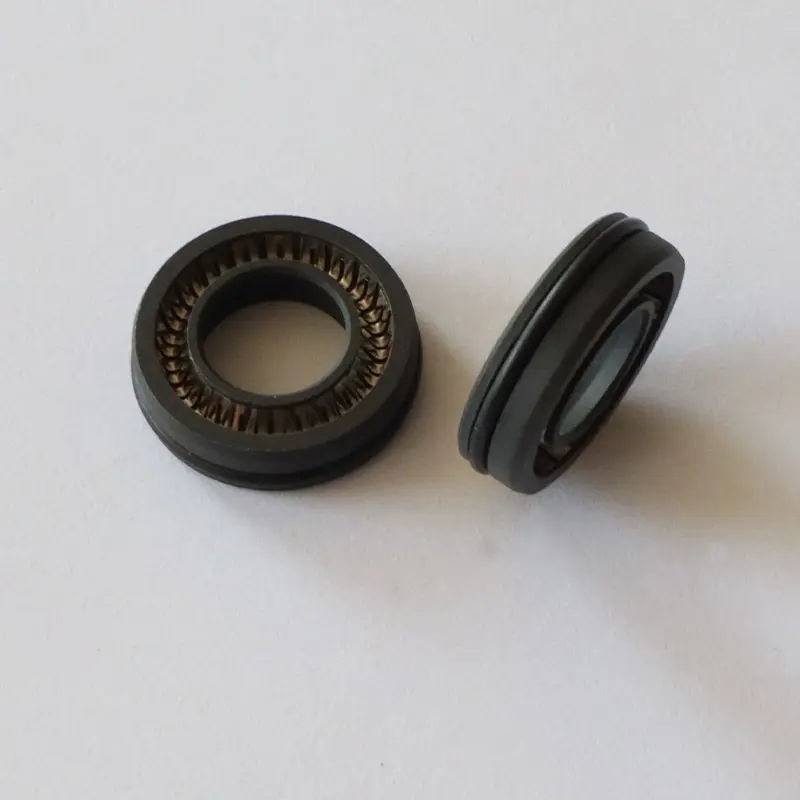

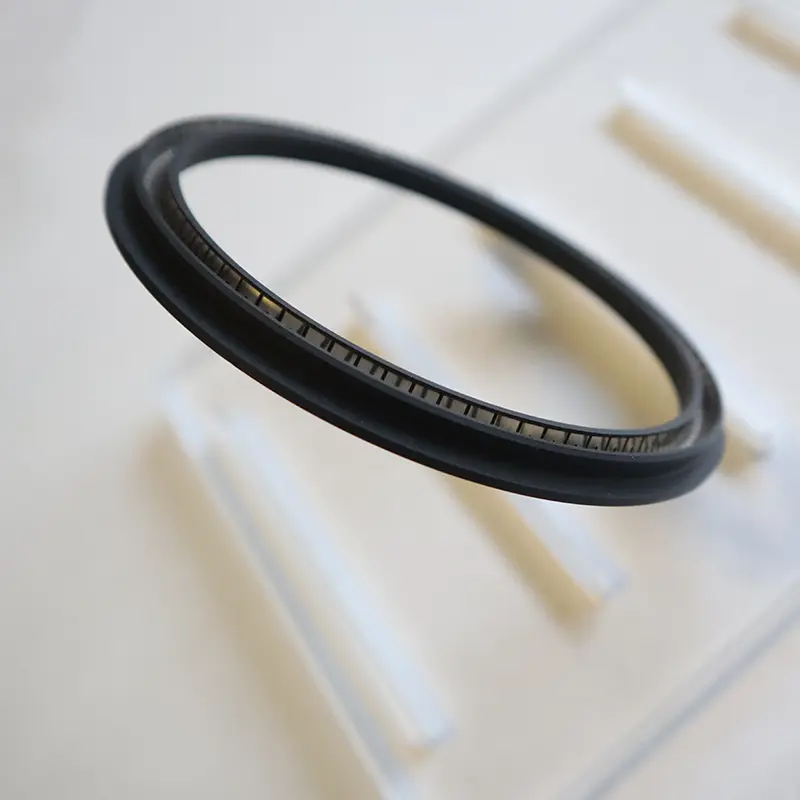

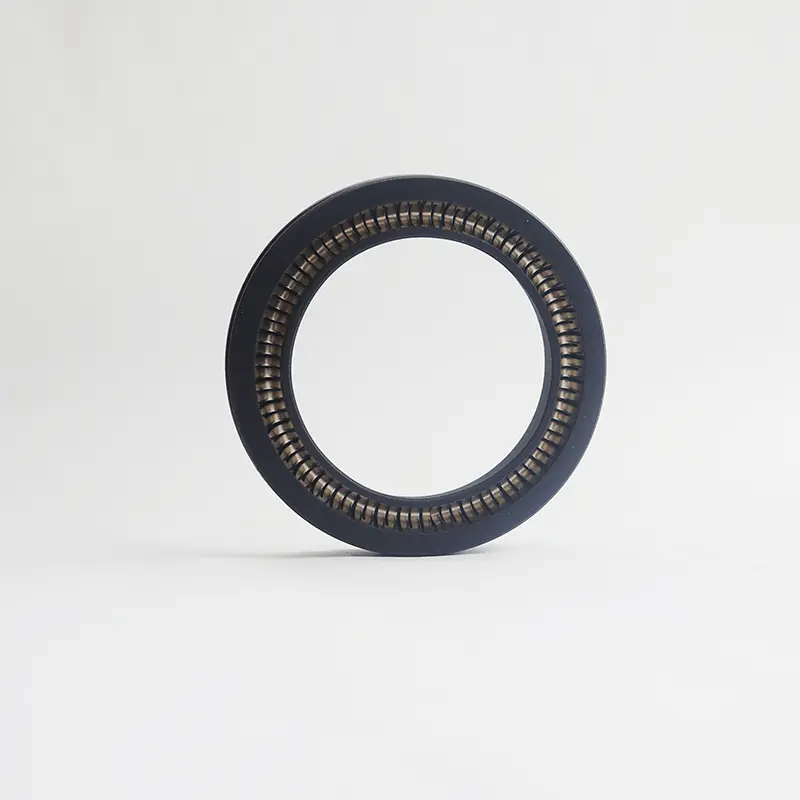

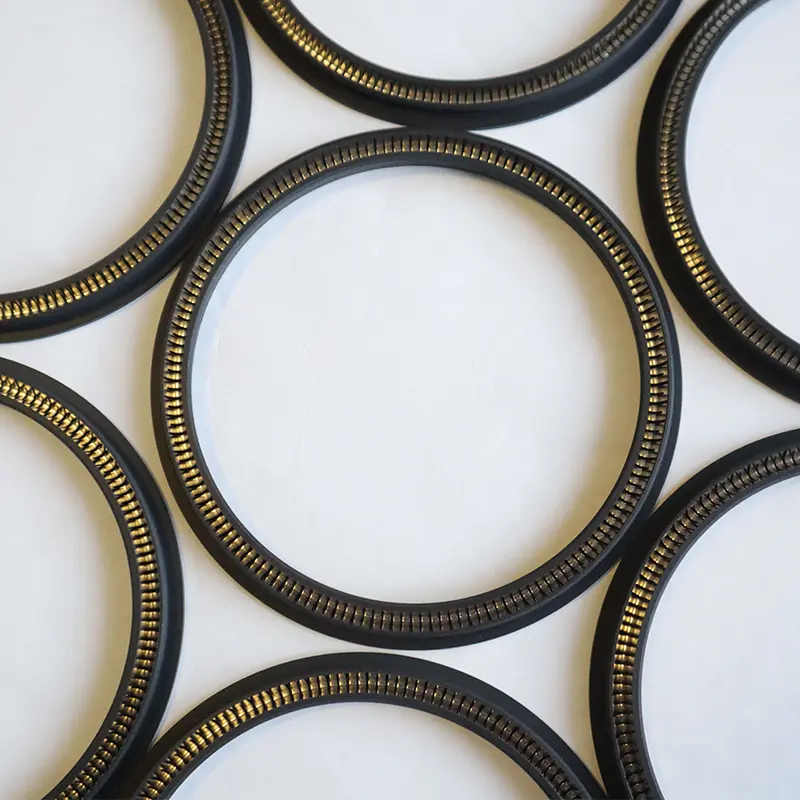

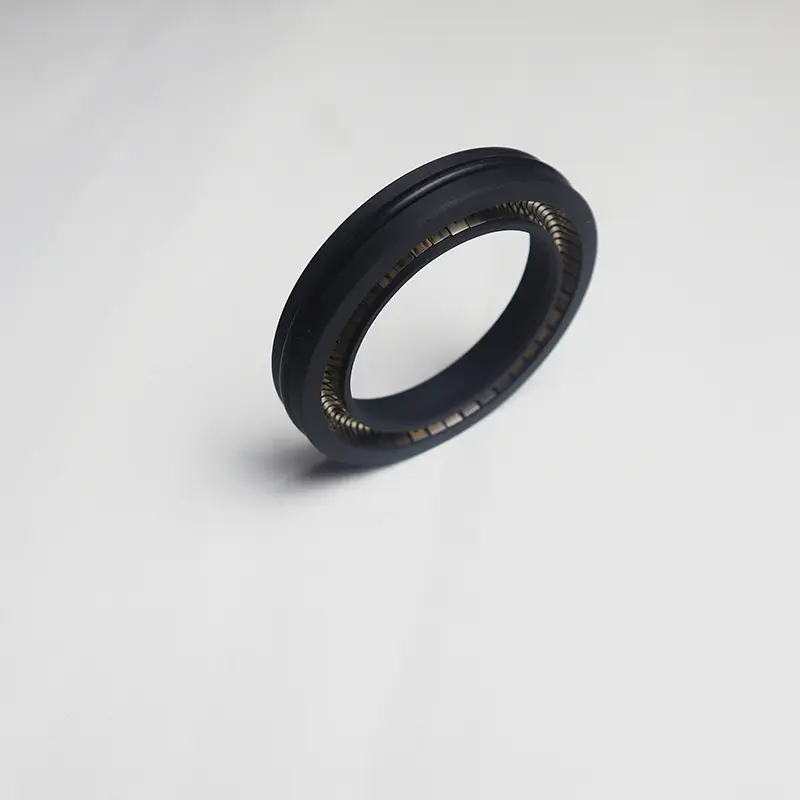

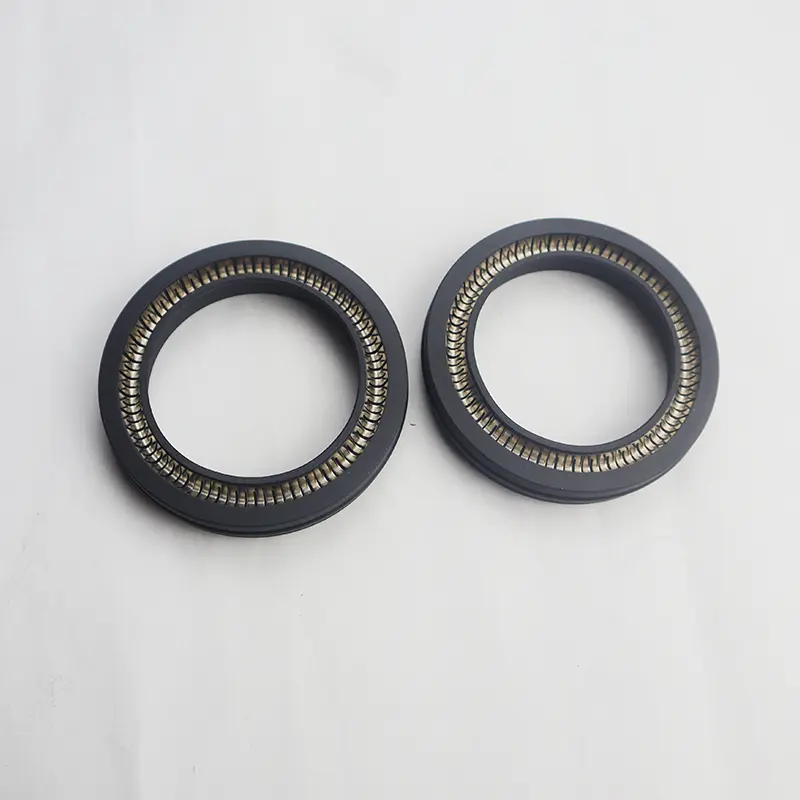

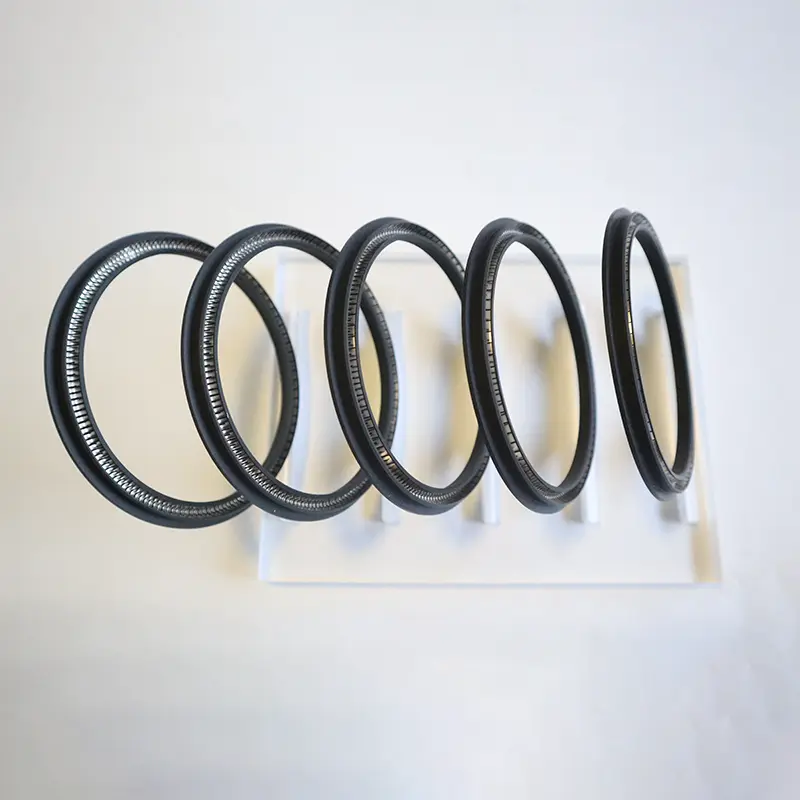

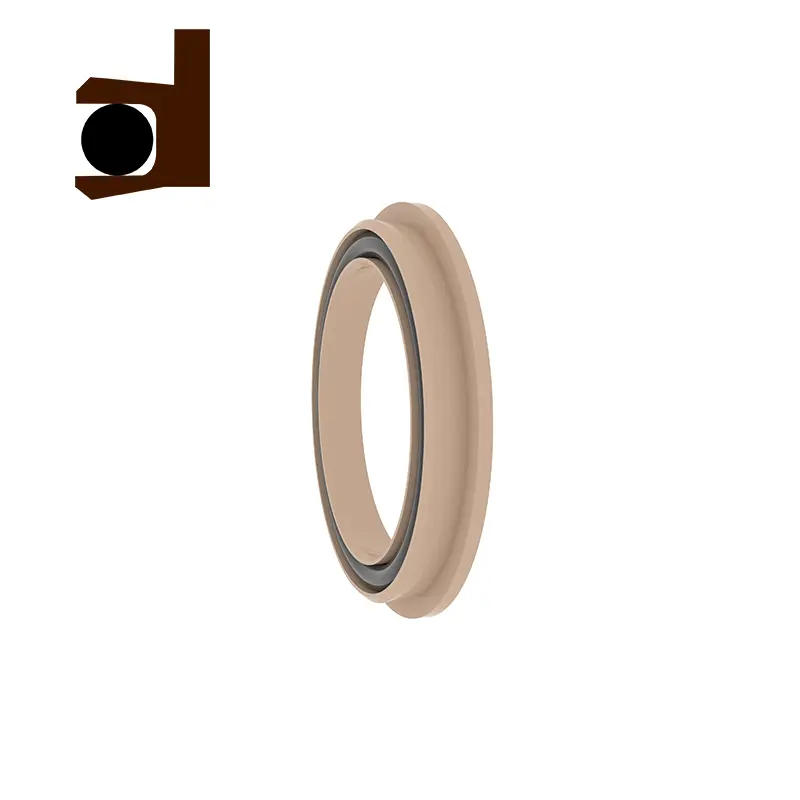

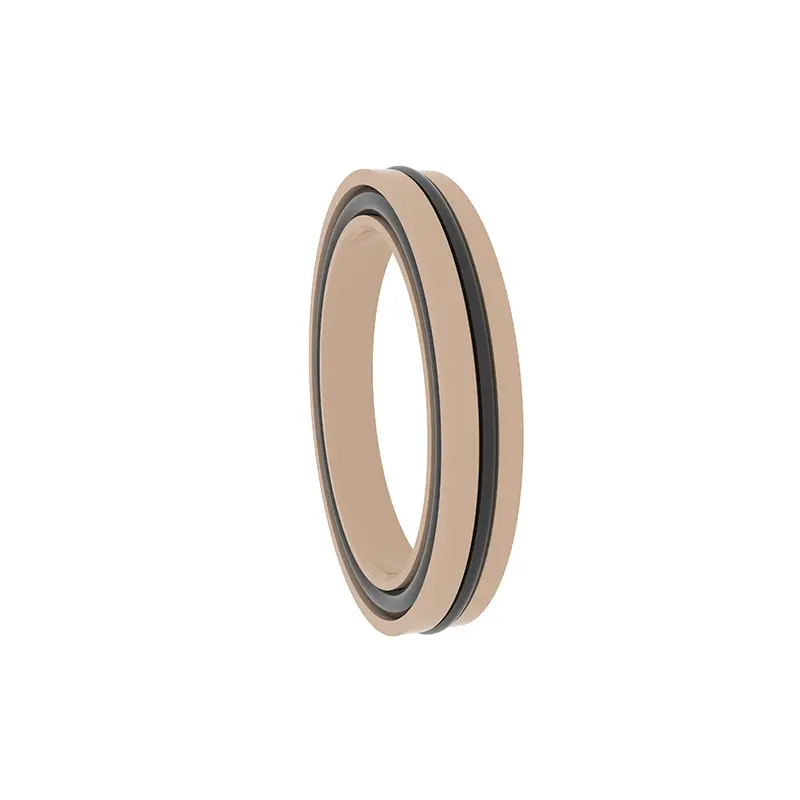

Segel berenergi musim semi untuk poros berputar adalah salah satu segel yang dikembangkan oleh segel Ruichen. Selain itu, kami memiliki banyak jenis segel lainnya dan berbagai bahan penyegelan yang berbeda. Secara khusus, kami memiliki model internal kami sendiri untuk menamainya. Berikut ini memperkenalkan dua model, RC2055 dan RC2056.

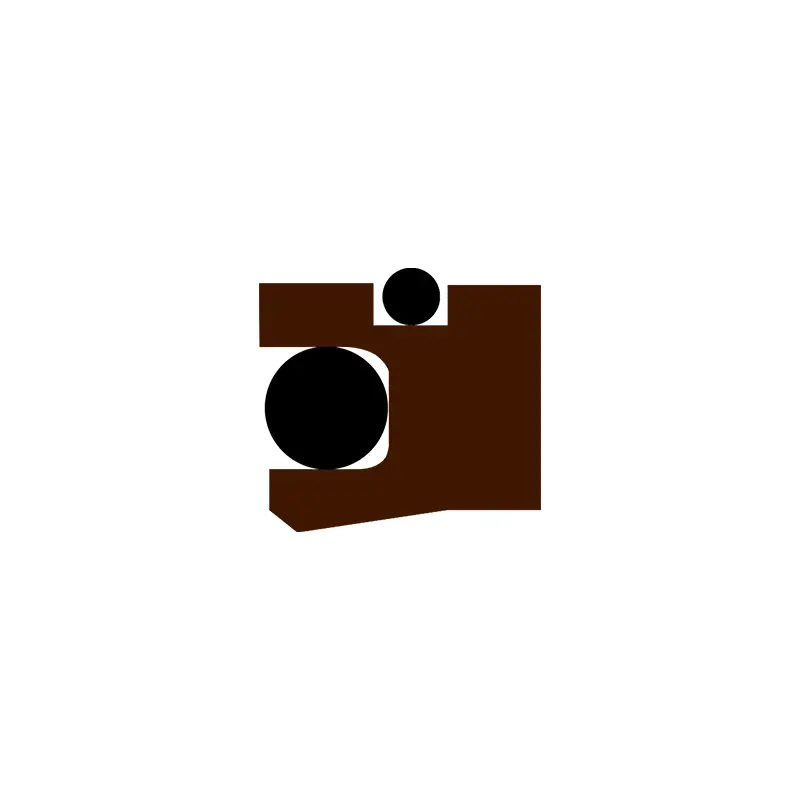

RC2055 dan RC2056 adalah rotary pan-seals, RC2055-B adalah segel gigi putar, RC2056-B adalah segel kombinasi berbentuk Y putar, dan RC2055-C adalah segel kombinasi berbentuk Y putar. Model yang berbeda dalam seri yang sama memiliki karakteristik alur yang sama dan dapat dipertukarkan. Seluruh rangkaian segel berenergi pegas untuk poros berputar cocok untuk tekanan fungsi fungsi tinggi searah yang diterapkan pada poros berputar. Di antara mereka, RC2055 dan RC2056 terdiri dari pegas stainless steel dan plastik fungsi tinggi. Saat menggunakan RC2055-B, RC2056-B dan RC2055-C, perlu untuk memilih bahan elastomer yang cocok secara wajar.
Fitur dan Aplikasi Produk:
Fitur Produk:
Kombinasi pegas stainless steel dan plastik fungsi tinggi memiliki kinerja penyegelan dan daya tahan yang sangat baik.
Desain alur dari setiap seri adalah sama, yang dapat dipertukarkan dan disesuaikan secara fleksibel dengan kondisi kerja yang berbeda.
Model yang termasuk dalam segel berenergi pegas untuk poros berputar cocok untuk menyegel tekanan satu arah poros satu arah untuk memenuhi berbagai kebutuhan industri.
RC2055-B, RC2055-C dan RC2056-B mendukung pemilihan bahan elastomer yang cocok sesuai dengan kondisi kerja untuk meningkatkan kemampuan beradaptasi.
Skenario aplikasi:
Segel tekanan satu arah yang diputar, cocok untuk peralatan industri, mesin teknik, sistem hidrolik, dll.
Persyaratan penyegelan fungsi tinggi, seperti petrokimia, peralatan energi, mesin berat, dll.
Keuntungan Teknis:
Mata air stainless steel memberikan gaya radial yang stabil untuk memastikan efek penyegelan jangka panjang.
Kombinasi bahan plastik dan elastomer fungsi tinggi cocok untuk kondisi kerja tekanan tinggi dan berkecepatan tinggi.
Desain Groove Interchangeable menyederhanakan pemasangan dan pemeliharaan dan mengurangi biaya penggunaan.
Saran Penggunaan:
Pilih model segel yang sesuai dan bahan elastomer sesuai dengan kondisi kerja tertentu.
Pastikan alurnya bersih selama pemasangan untuk menghindari kerusakan pada segel.

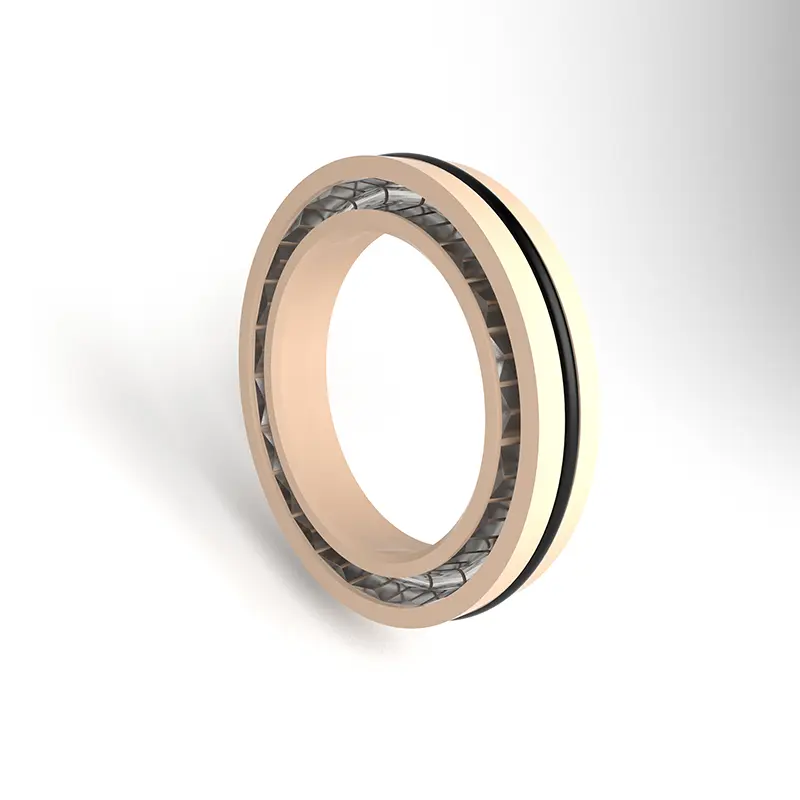

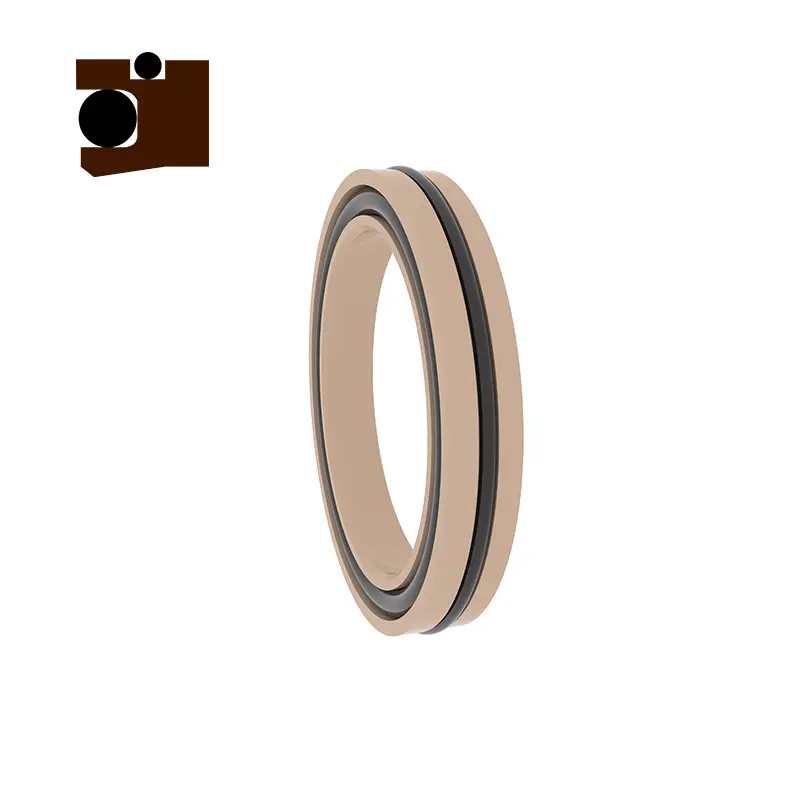

RC2055
Kondisi kerja yang berlaku (nilai batas tidak boleh muncul pada saat yang sama)
| Tekanan (MPA) | Suhu (℃) | Kecepatan (MS) | Sedang | |||
| ≤35 | RC2055 | RC2055-B/C. | RC2055 | RC2055-B | RC2055-C | Hampir semua media cair dan gas |
| -200 ~+250 | -35 ~+250 | <2m/s | <6m/s | <2m/s | ||
Pemilihan materi
1. Bahan cincin-O yang cocok dapat dipilih: RO1 Nitrile Rubber (NBR), RO2 Fluororubber (FKM), dll.
2. Bahan cincin penyegelan: ptfe1, ptfe2, ptfe3, ptfe4, upe, pk1, pk2, dll.

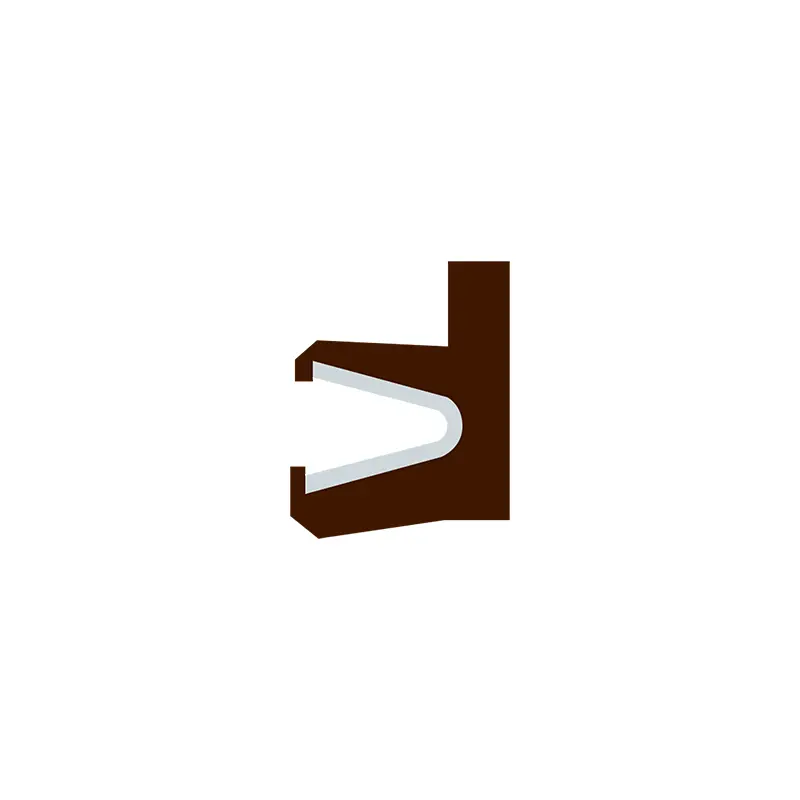

3. Pegas Stainless Steel: Pegas Berbentuk V.
Contoh pemesanan
RC2055- 40-PTFE4+V Diameter poros 40, Bahan cincin penyegelan adalah PTFE4, pegas stainless steel adalah pegas berbentuk V
RC2055-B-40-PTFE4+R02 Diameter poros adalah 40, bahan cincin penyegelan adalah ptfe4, pencocokan cincin-O adalah fluororubber
RC2055-C-40-PTFE4+R02 Diameter poros adalah 40, bahan cincin penyegelan adalah ptfe4, pencocokan cincin-O adalah fluororubber

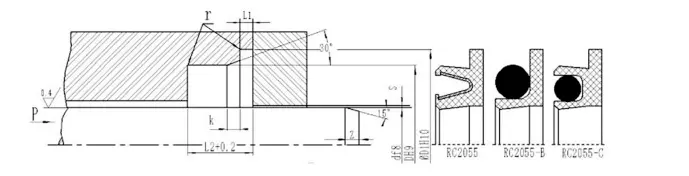

Tabel Parameter Spesifikasi (semua spesifikasi dalam rentang parameter tersedia)
| Rentang Diameter Batang D f8 | Diameter alur Dh9 | Diameter Groove D1H10 | Kedalaman tepi L1 | Lebar alur L | Impor talang k | Pembersihan radial S max | Panjang talang | r max | |
| 10mpa | 20Mpa | ||||||||
| 5 ~ 19.9 | d+5 | d+9 | 0.85 -0.1 | 3.6 | 0.3 | 0.15 | 0.1 | Zmin = 0,8L | 0.8 |
| 20 ~ 39.9 | d+7 | D+12.5 | 1.35 -0.15 | 4.8 | 0.4 | 0.20 | 0.15 | 1.1 | |
| 40 ~ 400.9 | D+10.5 | D+17.5 | 1.8 -0.2 | 7.1 | 0.5 | 0.25 | 0.20 | 1.4 | |
| 401 ~ 1500 | D+14 | D+22 | 2.8 -0.2 | 9.5 | 0.5 | 0.30 | 0.25 | 1.6 | |
Catatan: Disarankan bahwa kekerasan permukaan poros yang berputar harus HRC ≥ 58.

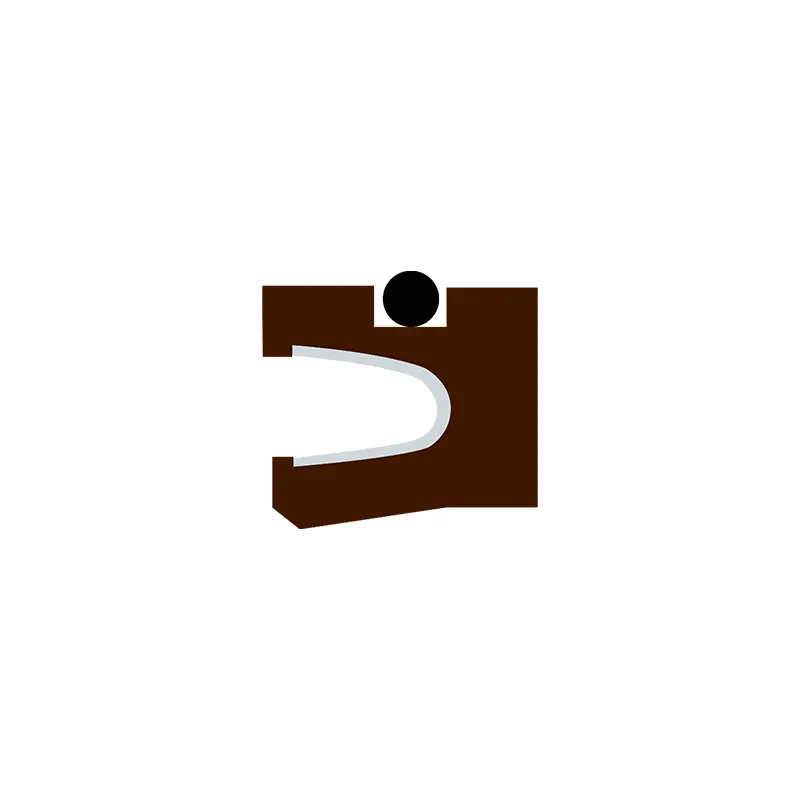

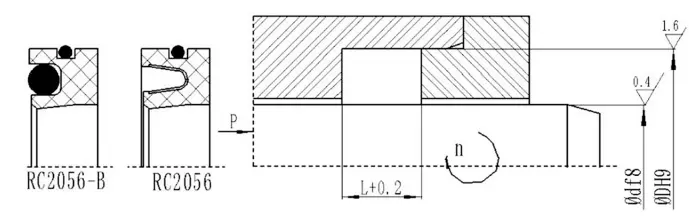

RC2056
Kondisi kerja yang berlaku (nilai batas tidak boleh muncul pada saat yang sama)
| Tekanan (MPA) | Suhu (℃) | Kecepatan (MS) | Sedang | ||
| ≤2 | RC2056 | RC2056-B | RC2056 | RC2056-B | Hampir semua media cair dan gas |
| -200 ~+250 | -35 ~+250 | <14m/s | <6m/s | ||
Pemilihan materi
1. Bahan cincin-O yang cocok dapat dipilih: RO1 Nitrile Rubber (NBR), RO2 Fluororubber (FKM), dll.
2. Bahan cincin penyegelan: ptfe1, ptfe2, ptfe3, ptfe4, upe, pk1, pk2, dll.
3. Pegas Stainless Steel: Pegas Berbentuk V.
Contoh pemesanan
RC2056-40*62*8-PTFE4+V D*D*L, bahan cincin penyegelan adalah PTFE4, dan pegas stainless steel adalah pegas berbentuk V
RC2056-B-40*62*8-PTFE4+R02 D*D*L, bahan cincin penyegelan adalah PTFE4, dan cincin-O yang cocok adalah fluororubber
