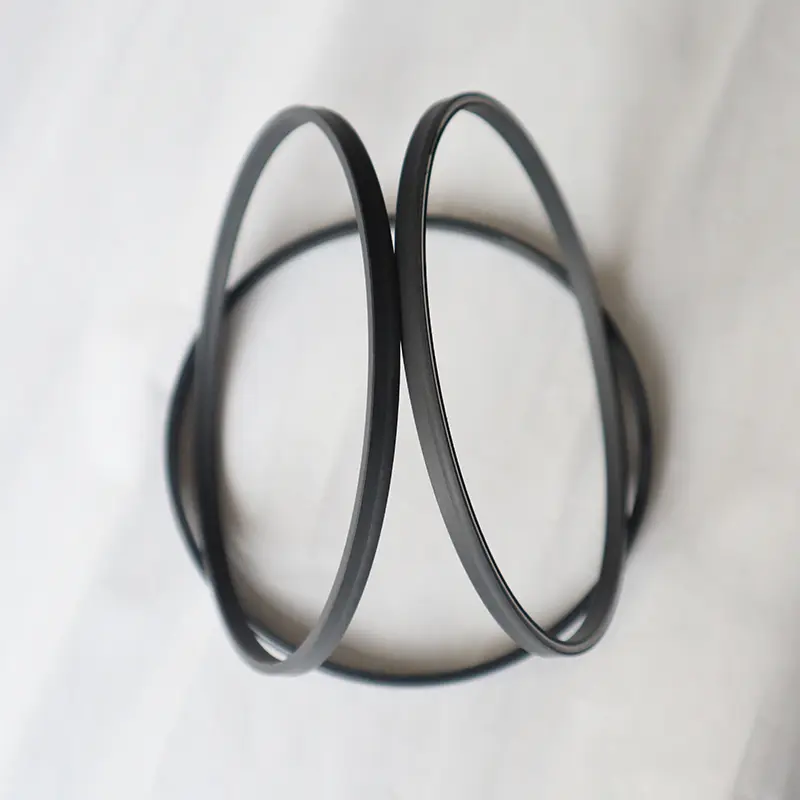

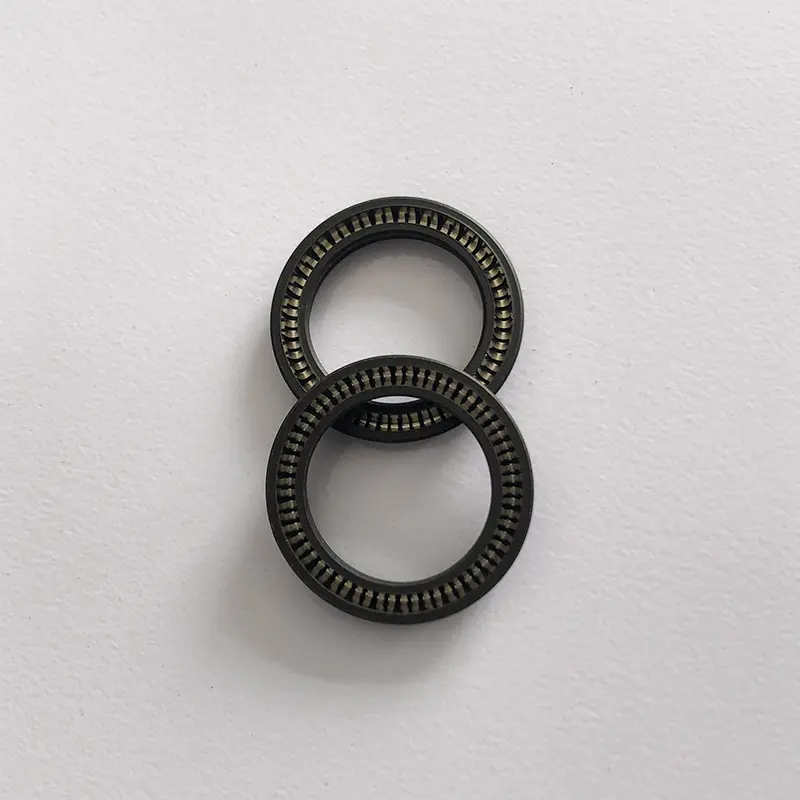

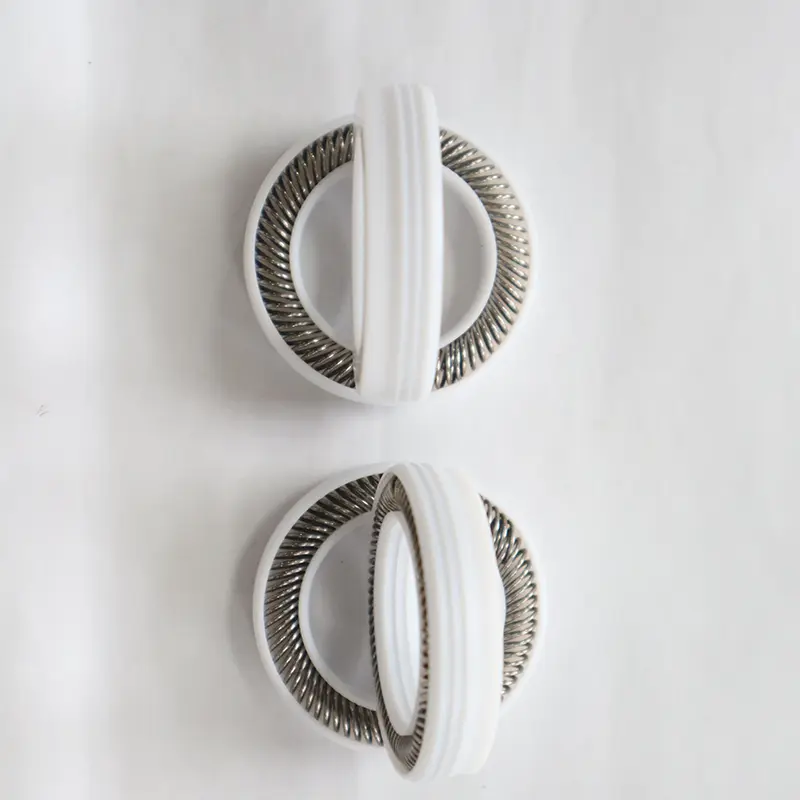

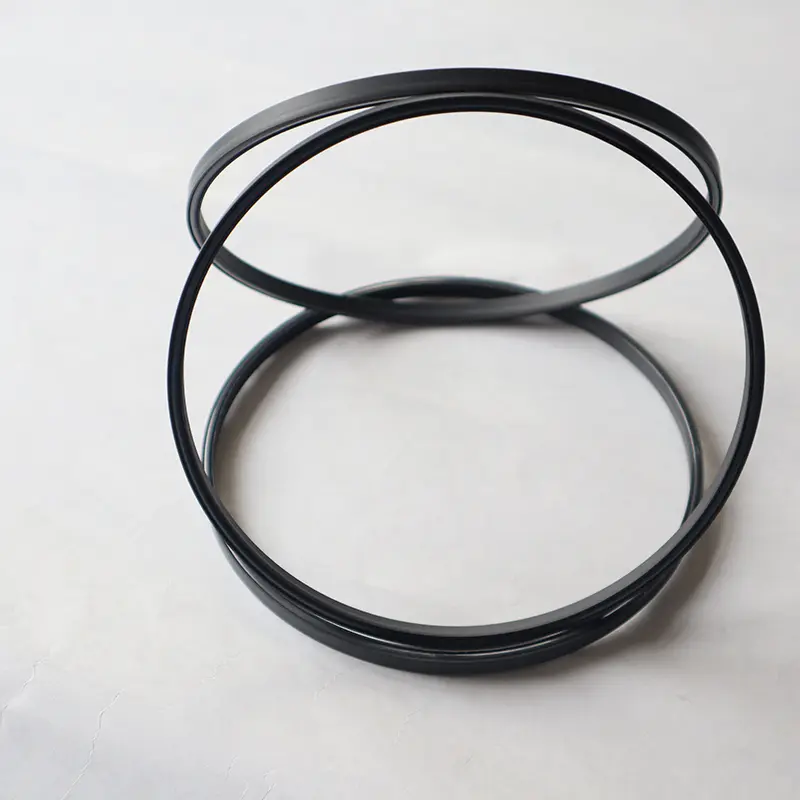

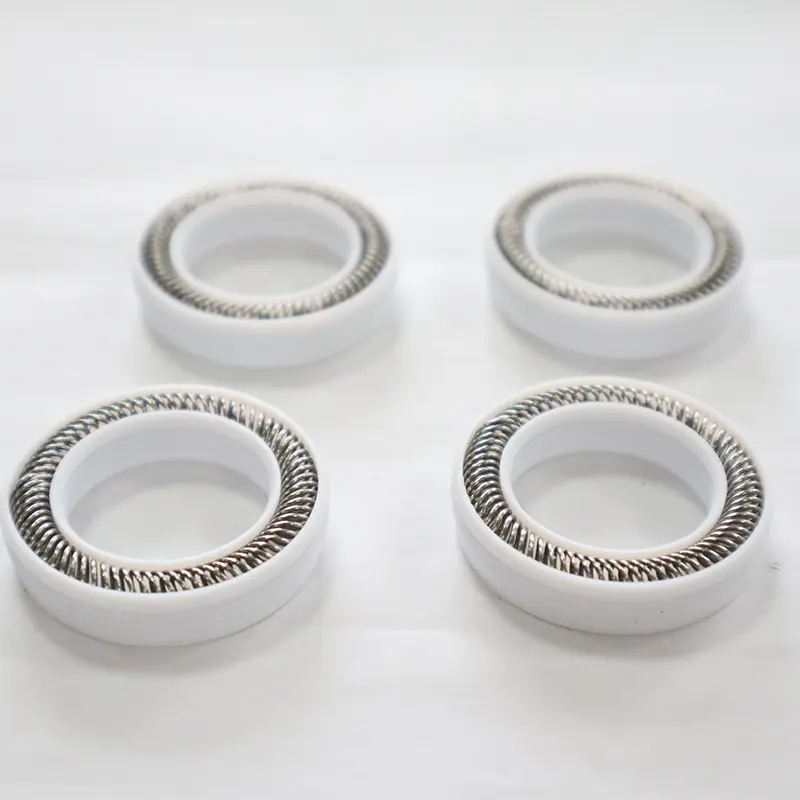

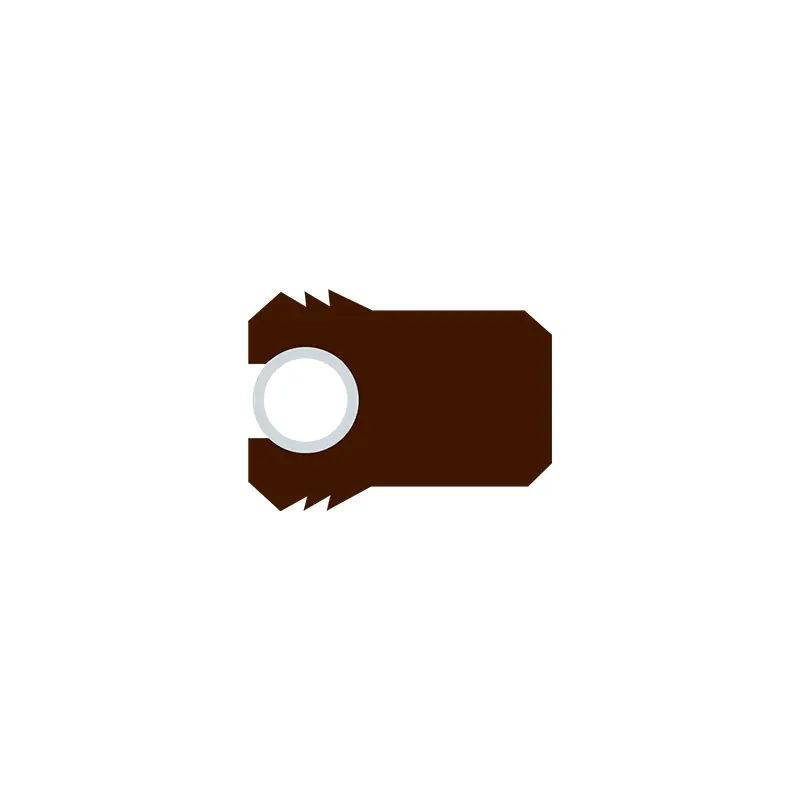

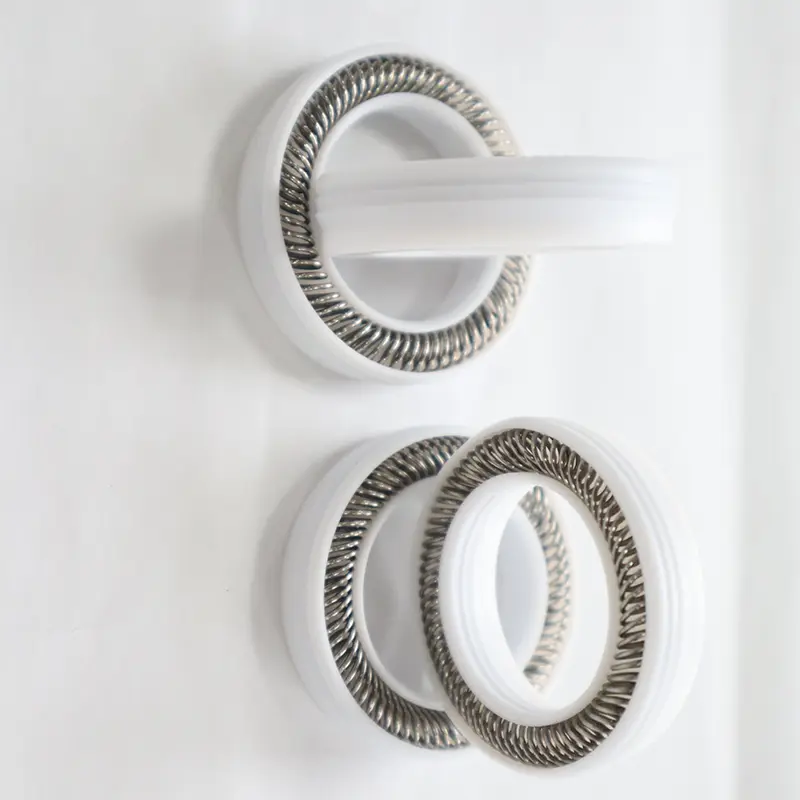

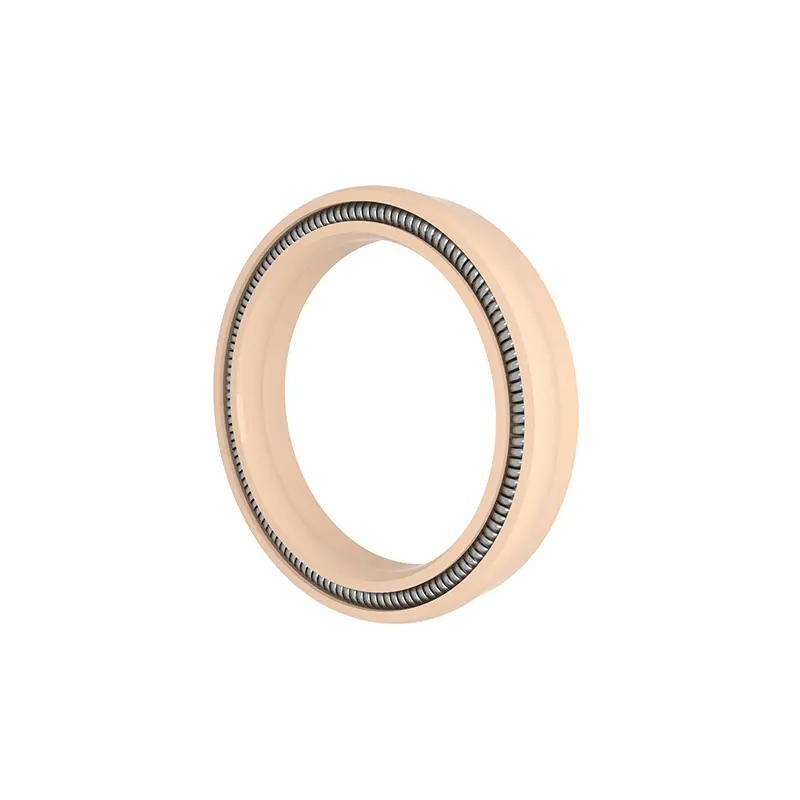

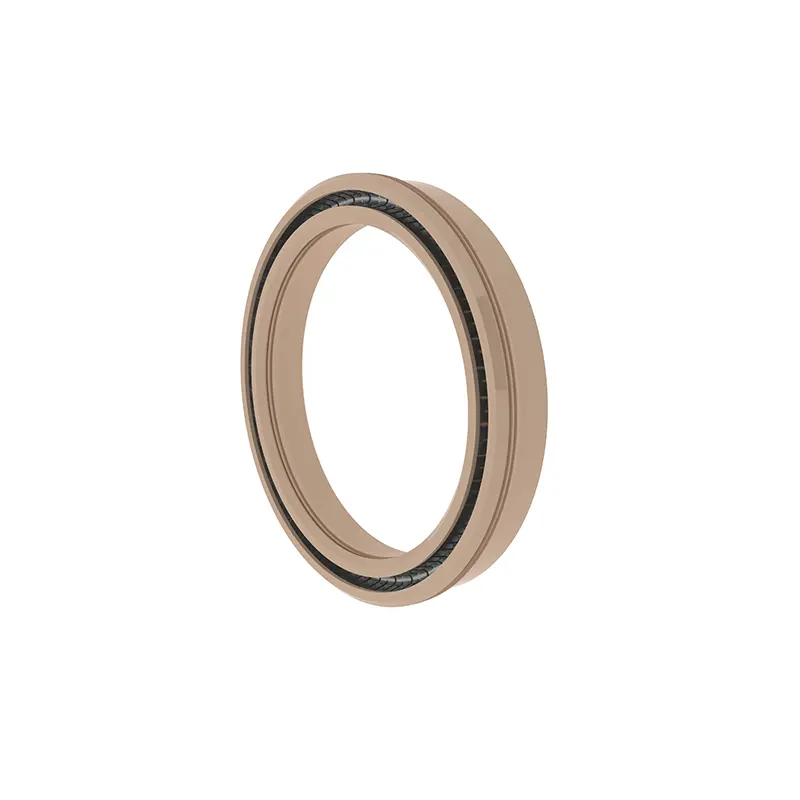

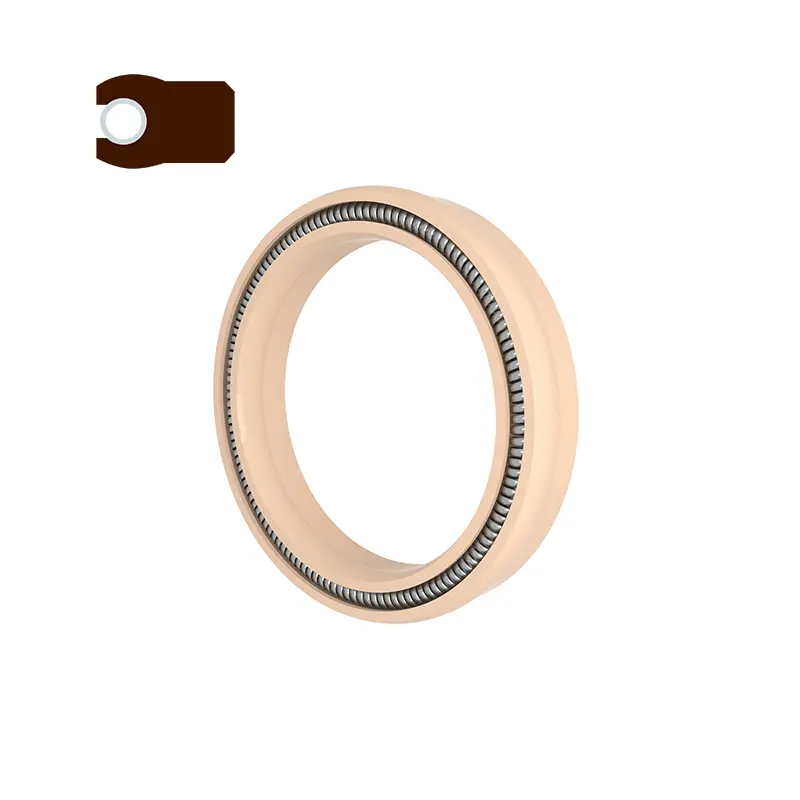

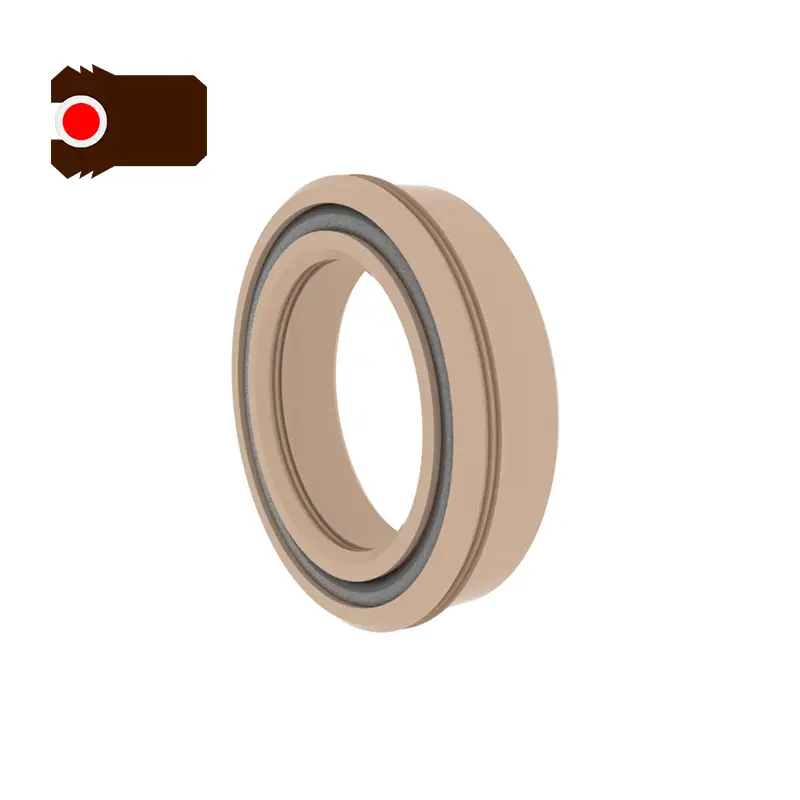

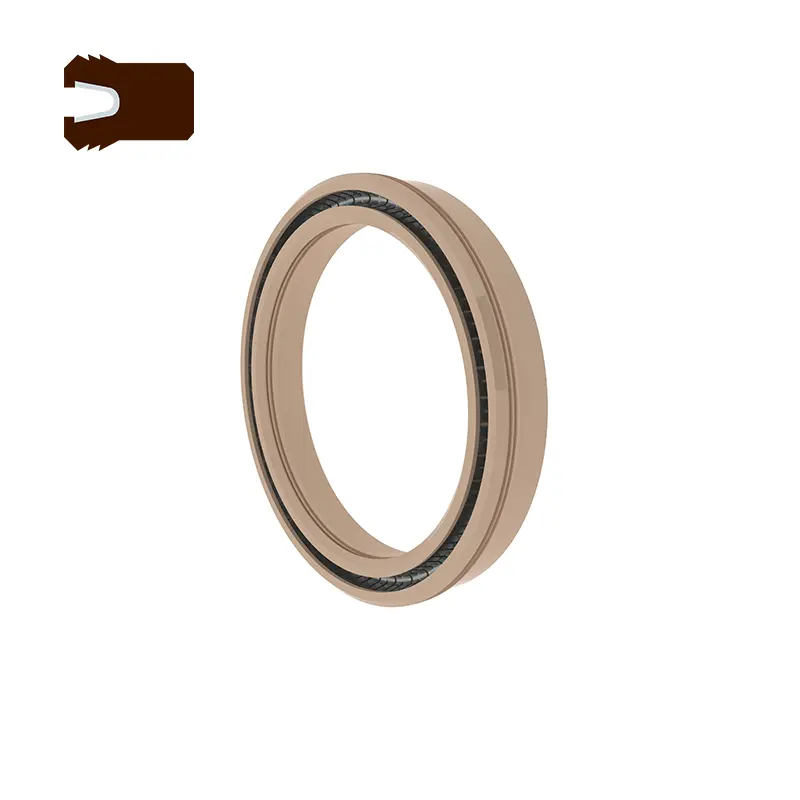

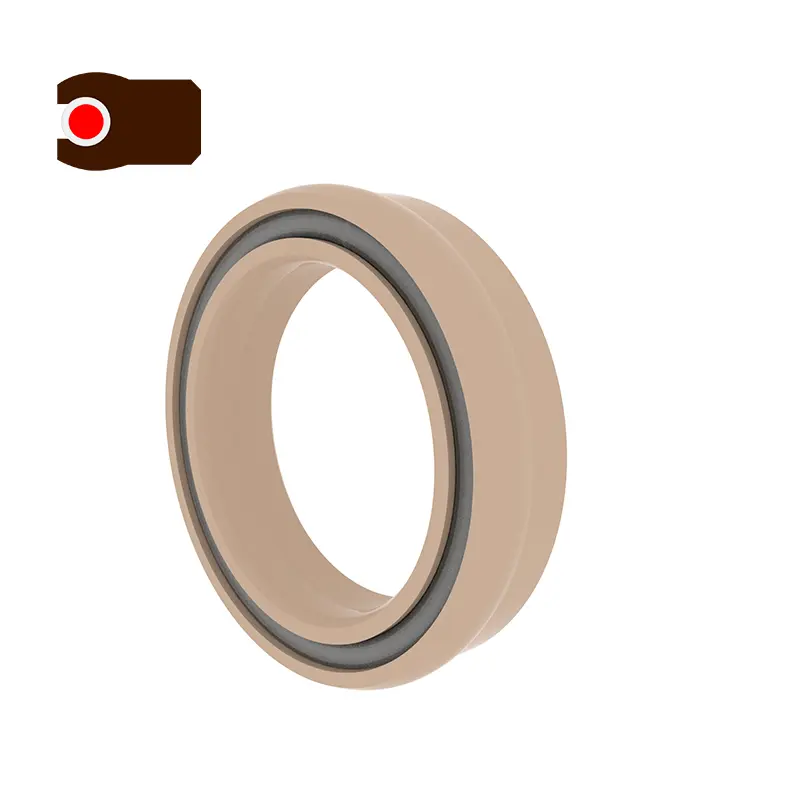

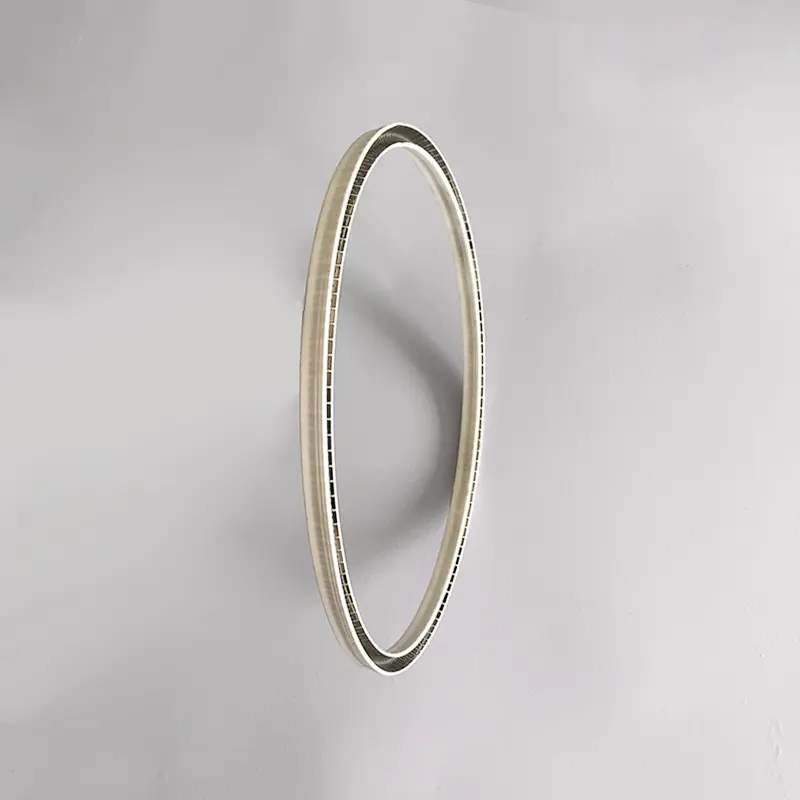

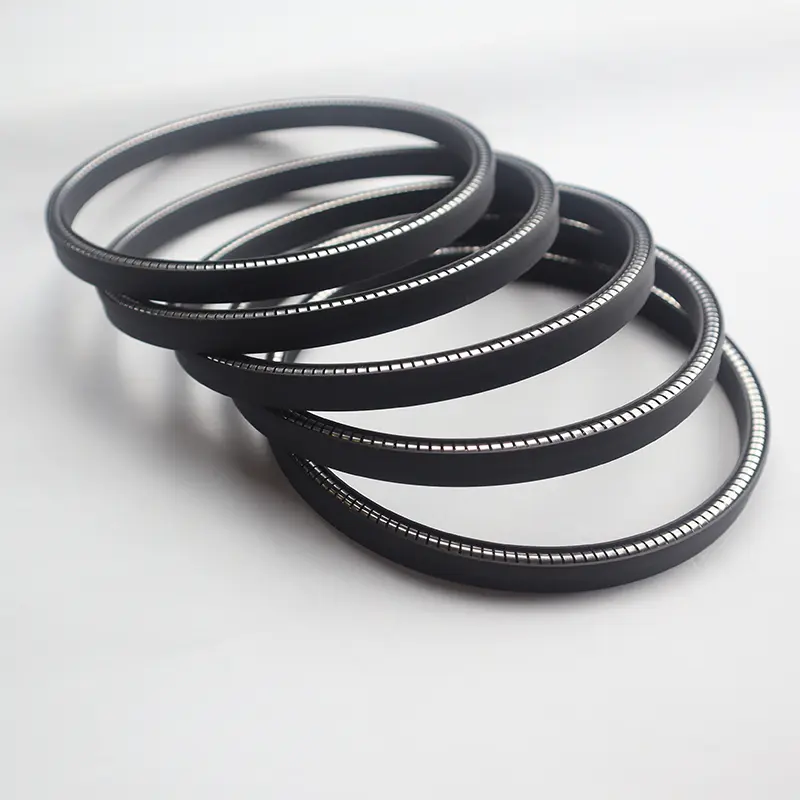

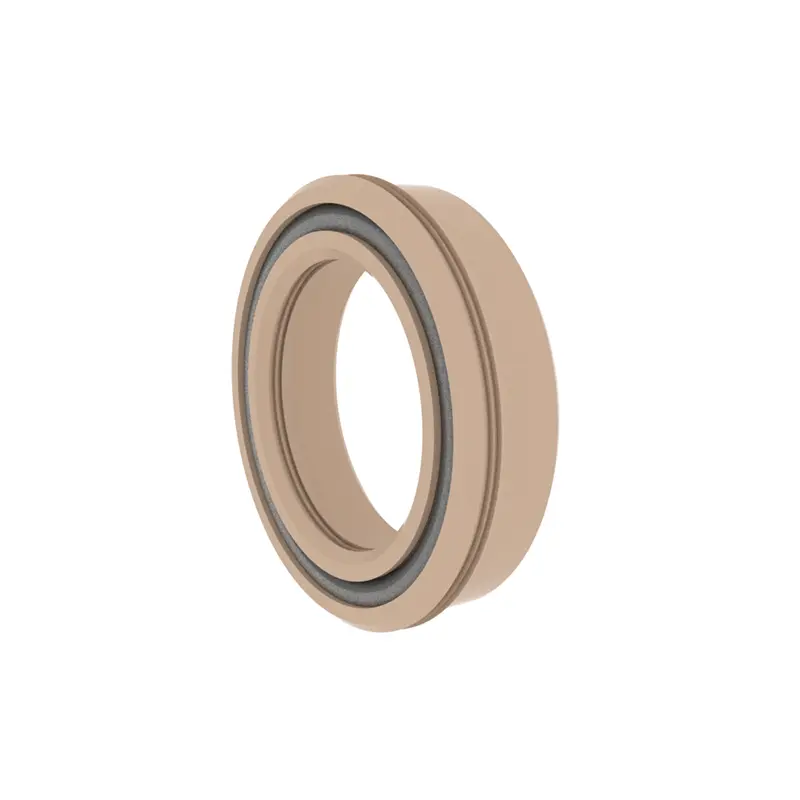

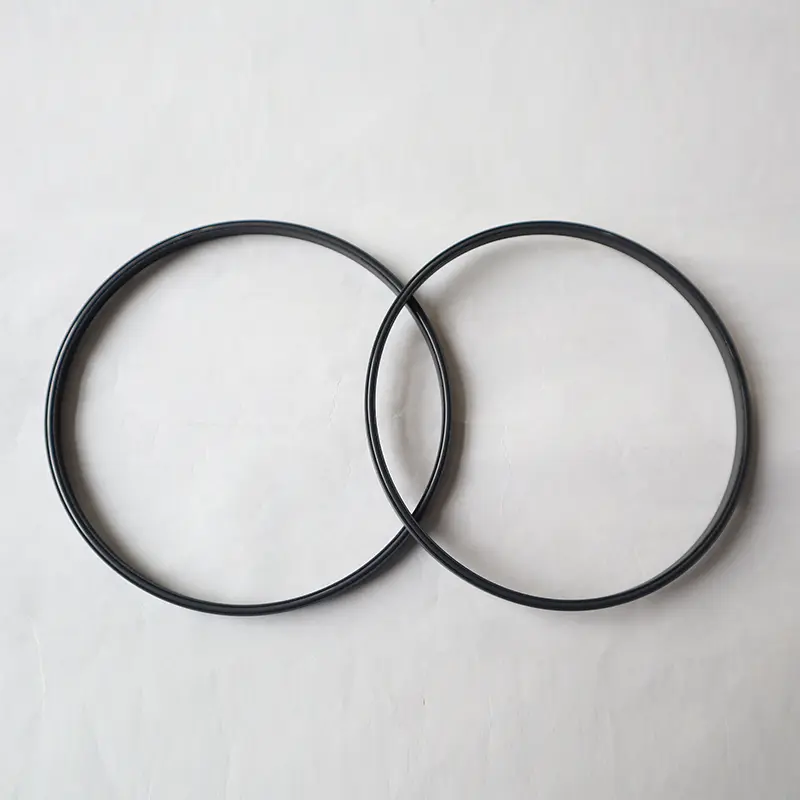

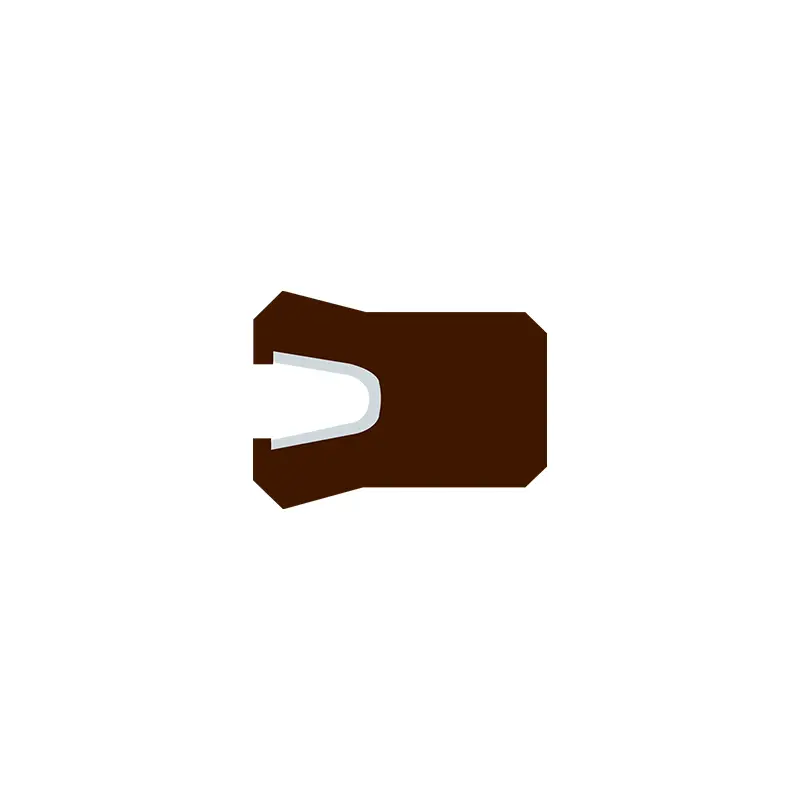

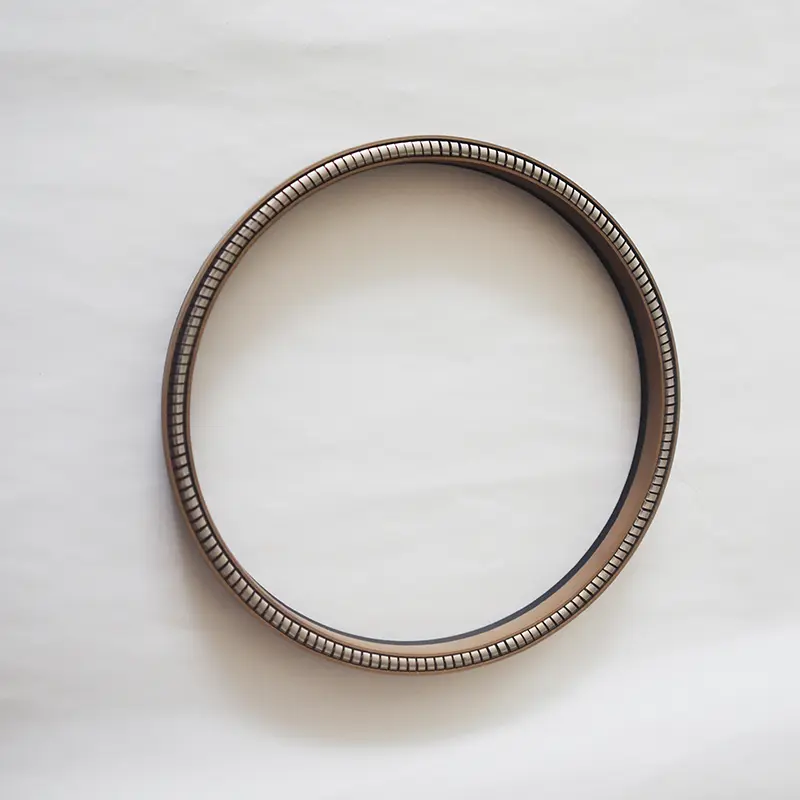

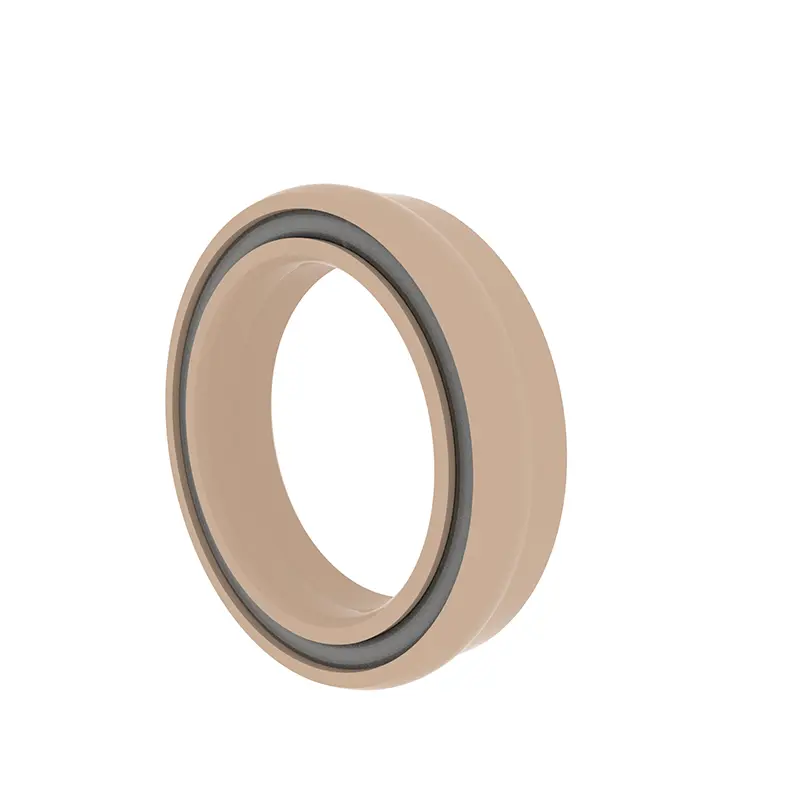

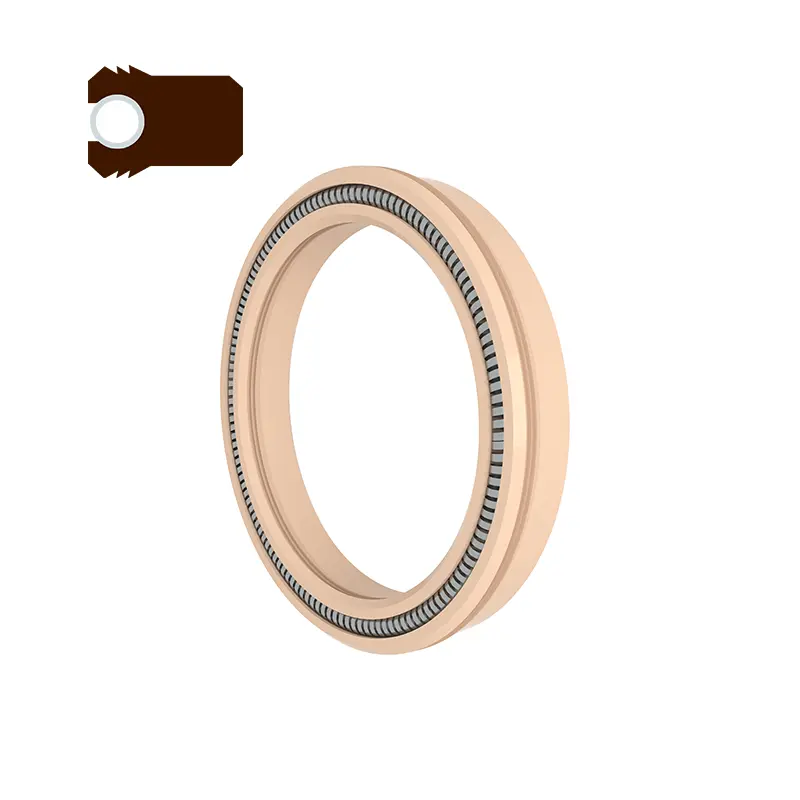

FS Universal Spring Energized Seal kami adalah segel berenergi pegas universal berkinerja tinggi untuk lubang poros dengan struktur simetris dan lubang poros universal, yang cocok untuk berbagai skenario industri. Rangkaian produk ini dibagi menjadi tipe, tipe B, tipe BO, tipe C, tipe D dan tipe DO. Di antara mereka, tipe bo dan do jenis mengadopsi plastik fungsional dan kombinasi cincin-O yang dilapisi, yang memiliki resistensi media yang sangat baik; Jenis C, tipe D dan Jenis DO mengadopsi struktur bibir bergigi untuk lebih meningkatkan kemampuan penyegelan, terutama cocok untuk kondisi kerja bertekanan tinggi dengan tekanan melebihi 40MPA.
FS Universal Spring Energized Seal mendukung berbagai bahan cincin penyegelan (seperti PTFE, UPE, PK, dll.) Dan pegas stainless steel (opsional berbentuk O atau berbentuk V), dan dapat melakukan kinerja yang sangat baik dalam berbagai kondisi media dan kerja. Desain universal lubang poros menyederhanakan proses pemilihan dan pemasangan, dan banyak digunakan dalam sistem hidrolik bertekanan tinggi, peralatan pneumatik, dan penyegelan media khusus di bidang bahan kimia, minyak bumi, energi, dll. Jika Anda ingin tahu lebih banyak tentang segel berenergi musim semi universal untuk lubang poros, Anda dapat menghubungi Ruichen Seal kapan saja.
Fitur dan Aplikasi Produk:
Kondisi kerja yang berlaku (nilai batas tidak boleh muncul pada saat yang sama)
| Tekanan MPa | Kecepatan m/s | Suhu ℃ | Sedang | |
| <40, lebar alur yang berlaku l > 40mpa, silakan terapkan lebar alur l1 | <10 | Karena/to -35 ~+250 | Lainnya -200 ~+250 | Semua cairan, bahan kimia, gas |
Pemilihan materi

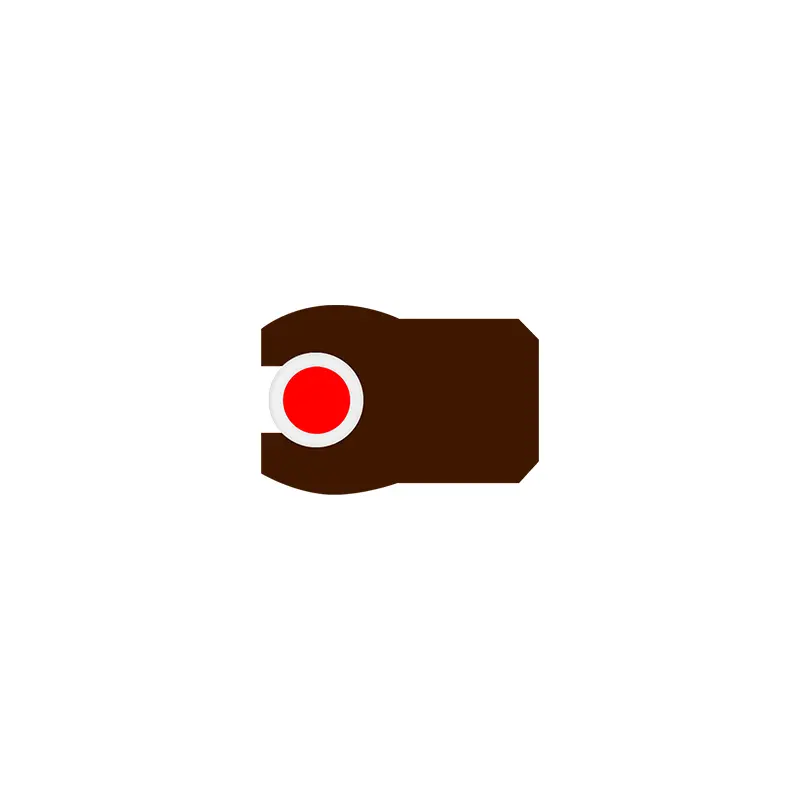

1. Bo, lakukan elastomer: cincin-O yang dilapisi.
2. Bahan cincin penyegelan: ptfe1, ptfe2, ptfe3, ptfe4, upe, pk1, pk2, dll.

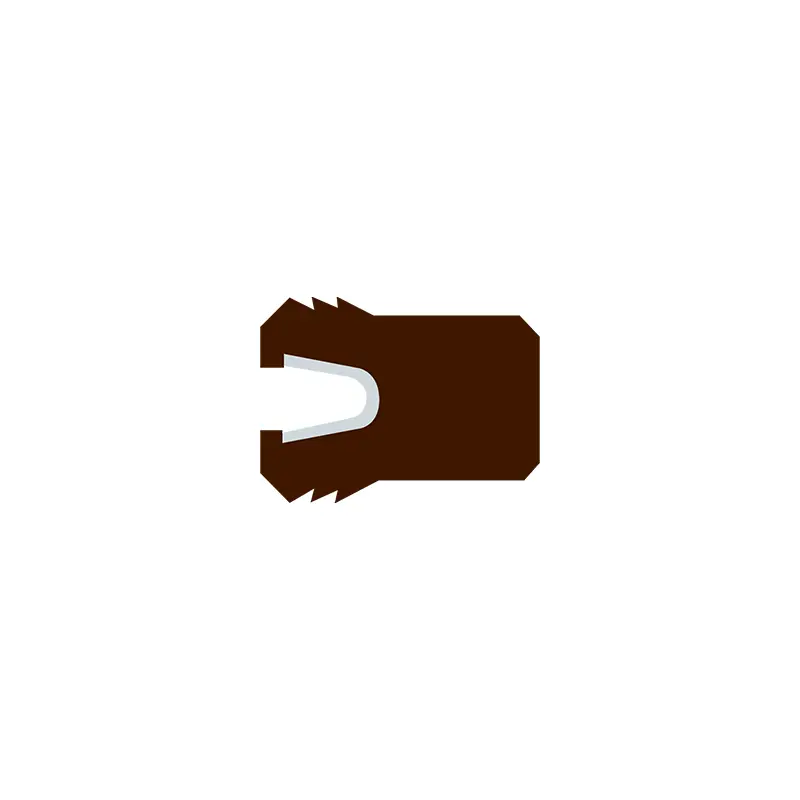

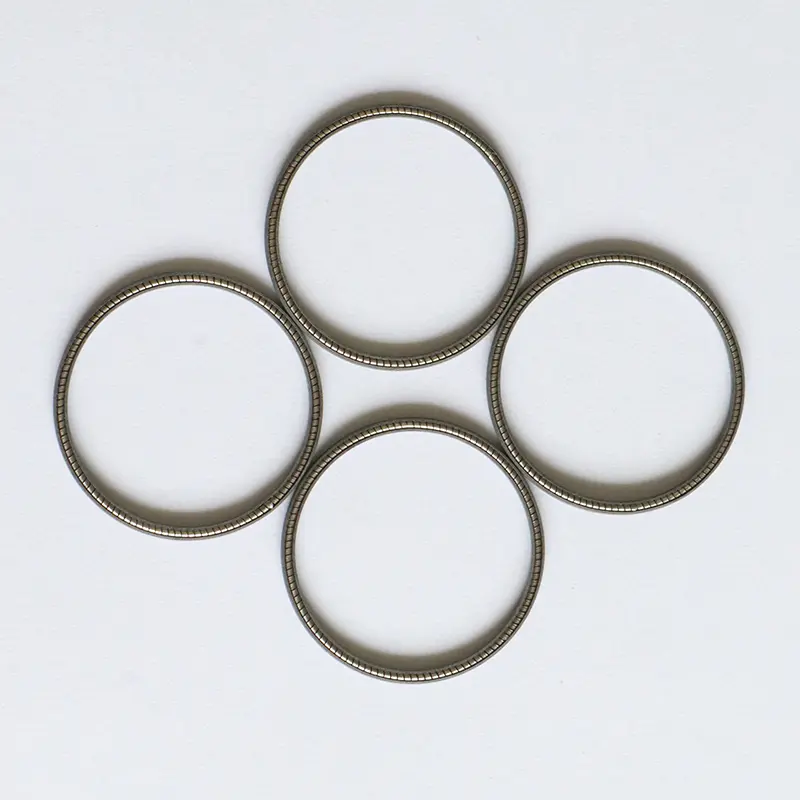

3. Mata air stainless steel dapat memilih pegas berbentuk O dan pegas berbentuk V.
Contoh pemesanan
FS-A-40*46*4.7-PTFE4 D*D*L A-Type Pan Seal, bahan cincin penyegelan adalah ptfe4,
FS-BO-40*46*4.7-PTFE4, D*D*L Bo-Type Seal, bahan cincin penyegelan adalah ptfe4, dengan lapisan cincin-O

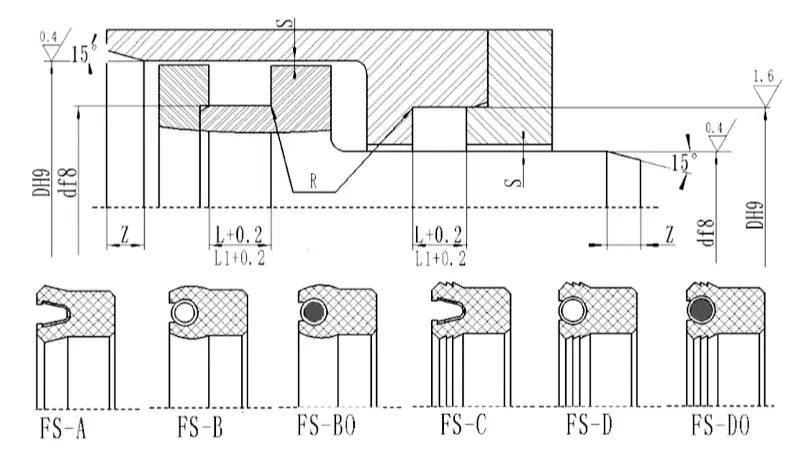

Spesifikasi (semua ukuran dalam rentang parameter tersedia)
| d | D | L+0.2 | L1+0.2(Berlaku untuk Tekanan> 40MPA) | Clearance Radial SMAX | Panjang talang Zmin | Rmax | |
| <20mpa | <40mpa | ||||||
| 3 ~ 10 | d+3 | 2.5 | 3.9 | 0.08 | 0.05 | L | 0.4 |
| 10 ~ 22 | D+4 | 3.2 | 4.4 | 0.10 | 0.07 | 0.4 | |
| 22 ~ 50 | d+6 | 4.7 | 6.0 | 0.15 | 0.08 | 0.6 | |
| 48 ~ 150 | d+10 | 7.5 | 9.0 | 0.20 | 0.10 | 0.8 | |
| 150 ~ 400 | D+15 | 11 | 13 | 0.25 | 0.12 | 0.8 | |
Catatan: Spesifikasi yang diperlukan tidak tercantum dalam tabel ini. Silakan hubungi kami.
Kami dapat memasok produk dengan maksimal 1600mm.
