1. Mudah dipasang, dapat diregangkan secara normal dan dipegang erat pada poros dengan elastisitas karet.
2. Tekanan kontak rendah di bibir dan ketahanan aus yang baik.
3. Memungkinkan tingkat eksentrisitas poros tertentu.
4. Efektif mencegah masuknya debu, bubuk, air, dan campurannya.
a-substrat b-penyegel bibir C-pinggang
|
Bagian |
Nama |
Kecepatan |
Suhu |
Tekanan |
Sedang |
Kisaran yang tersedia |
|
|
VA |
15m/s |
35~+100(NBR) -20~+180(FKM) |
0.03 |
Oli hidrolik, emulsi, air, gemuk, dll. |
3~6000mm |
|
|
VS |
12~200mm |

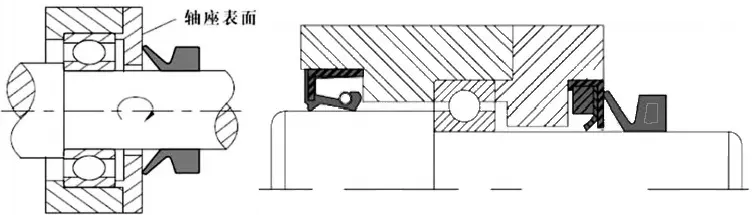

Diagram skema segel air berbentuk V
Kekasaran permukaan yang direkomendasikan untuk permukaan gesekan
|
Ra(μm) |
Kecepatan linier (m/s) |
Sedang |
|
0,4-0,8 |
>10 |
Minyak, air |
|
0,8-1,6 |
5-10 |
Percikan minyak, percikan air, minyak |
|
1.6-2.0 |
1-5 |
Gemuk, debu, cipratan air |
|
2.0-2.5 |
<1 |
Gemuk, debu |
Catatan: Kualitas permukaan tidak boleh melebihi Ra 0,05 μm.

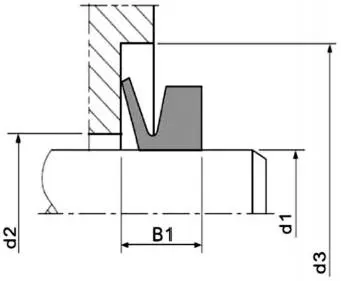

Spesifikasi VA dan Tabel Dimensi Alur
|
Nomor Produk |
dl |
d2 |
d3 |
B1 |
d |
C |
B |
A |
|
Va3 |
2.7~3.5 |
d1+1 |
hari1+4 |
2,5±0,3 |
2.5 |
1.5 |
3 |
2.1 |
|
Va4 |
3,5~4,5 |
hari1+6 |
3±0,4 |
3.2 |
2 |
3.7 |
2.4 |
|
|
Va5 |
4,5~5,5 |
4 |
||||||
|
Va6 |
5,5~6,5 |
5 |
||||||
|
Va7 |
6,5~8 |
6 |
||||||
|
Va8 |
8~9.5 |
7 |
||||||
|
Va10 |
9.5~11.5 |
hari1+9 |
4,5±0,6 |
9 |
3 |
5.5 |
3.4 |
|
|
Va12 |
11.5~12.5 |
10.5 |
||||||
|
Va14 |
13,5~15,5 |
12.5 |
||||||
|
Va16 |
15,5~17 |
14 |
||||||
|
Va18 |
17,5~19 |
16 |
||||||
|
Va20 |
19~21 |
d1+2 |
hari1+12 |
6±0,8 |
18 |
4 |
7.5 |
4.7 |
|
Va22 |
21~24 |
20 |
||||||
|
Va25 |
24~27 |
22 |
||||||
|
Va28 |
27~29 |
25 |
||||||
|
Va30 |
29~31 |
27 |
||||||
|
Va32 |
31~33 |
29 |
||||||
|
Va35 |
33~36 |
31 |
||||||
|
Va38 |
36~38 |
34 |
||||||
|
Va40 |
38~43 |
hari1+15 |
7±1 |
36 |
5 |
9 |
5.5 |
|
|
Va45 |
43~48 |
40 |
||||||
|
Va50 |
48~53 |
45 |
||||||
|
Va55 |
53~58 |
49 |
||||||
|
Va60 |
58~63 |
54 |
||||||
|
Va65 |
63~68 |
58 |
||||||
|
Va70 |
68~73 |
hari1+3 |
dl+18 |
9±1,2 |
63 |
6 |
11 |
6.8 |
|
Va75 |
73~78 |
67 |
||||||
|
Va80 |
78~83 |
72 |
||||||
|
Va85 |
83~88 |
76 |
||||||
|
Va90 |
88~93 |
81 |
||||||
|
Va95 |
93~98 |
85 |
||||||
|
Va100 |
98~105 |
90 |
|
Nomor Produk |
dl |
d2 |
d3 |
DUA |
d |
C |
B |
A |
|
Val10 |
105~115 |
hari1+4 |
hari1+21 |
10,5±1,5 |
99 |
7 |
12.8 |
7.9 |
|
Va120 |
115~125 |
108 |
||||||
|
Va130 |
125~135 |
117 |
||||||
|
Va140 |
135~145 |
126 |
||||||
|
Va150 |
145~155 |
135 |
||||||
|
Va160 |
155~165 |
hari1+24 |
12±1,8 |
144 |
8 |
14.5 |
9 |
|
|
Va170 |
165~175 |
153 |
||||||
|
Va180 |
175~185 |
162 |
||||||
|
Va190 |
185~195 |
171 |
||||||
|
Va200 |
190~210 |
hari1+10 |
hari1+45 |
20±4 |
180 |
15 |
25 |
14.3 |
|
Va220 |
210~235 |
198 |
||||||
|
Va250 |
235~265 |
225 |
||||||
|
Va275 |
265~290 |
247 |
||||||
|
Va300 |
290~310 |
270 |
||||||
|
Va325 |
310~335 |
292 |
||||||
|
Va350 |
335~365 |
315 |
||||||
|
Va375 |
365~390 |
337 |
||||||
|
Va400 |
390~430 |
360 |
||||||
|
Va450 |
430~480 |
405 |
||||||
|
Va500 |
480~530 |
450 |
||||||
|
Va550 |
530~580 |
495 |
||||||
|
Va600 |
580~630 |
540 |
||||||
|
Va650 |
630~665 |
600 |
||||||
|
Va700 |
665~705 |
630 |
||||||
|
Va725 |
705~745 |
670 |
||||||
|
Va750 |
745~785 |
705 |
||||||
|
Va800 |
785~830 |
745 |
||||||
|
Va850 |
830~875 |
785 |
||||||
|
Va900 |
875~920 |
825 |
||||||
|
Va950 |
920~965 |
865 |
||||||
|
Va1000 |
965~1015 |
910 |
Catatan: Tersedia produk dengan panjang hingga 6000mm.
Spesifikasi VS dan Tabel Dimensi Alur
|
Nomor Produk |
dl |
d2 |
d3 |
B1 |
d |
C |
B |
A |
|
Vs12 |
11.5~13.5 |
dl+1 |
dl+9 |
6,7±0,6 |
10.5 |
3 |
7.7 |
5.6 |
|
Vs14 |
13,5~15,5 |
12.5 |
||||||
|
Vs16 |
15.5~17.5 |
14 |
||||||
|
Vs18 |
17,5~19 |
16 |
||||||
|
Vs20 |
19~21 |
dl+2 |
dl+12 |
9±0,8 |
18 |
4 |
10.5 |
7.9 |
|
Vs22 |
21~24 |
20 |
||||||
|
Vs25 |
24~27 |
22 |
||||||
|
Vs28 |
27~29 |
25 |
||||||
|
Vs30 |
29~31 |
27 |
||||||
|
Vs32 |
31~33 |
29 |
||||||
|
Vs35 |
33~36 |
31 |
||||||
|
Vs38 |
36~38 |
34 |
||||||
|
Vs40 |
38-43 |
d1+2 |
dl+15 |
11±1 |
36 |
5 |
13 |
9.5 |
|
Vs45 |
43~48 |
40 |
||||||
|
Vs50 |
48~53 |
45 |
||||||
|
Vs55 |
53~58 |
49 |
||||||
|
Vs60 |
58~63 |
54 |
||||||
|
Vs65 |
63~68 |
58 |
||||||
|
Vs70 |
68~73 |
dl+3 |
dl+18 |
13,5±1,2 |
63 |
6 |
15.5 |
11.3 |
|
Vs75 |
73~78 |
67 |
||||||
|
Vs80 |
78~83 |
72 |
||||||
|
Vs85 |
83~88 |
76 |
||||||
|
Vs90 |
88~93 |
81 |
||||||
|
Vs95 |
93~98 |
85 |
||||||
|
Vs100 |
98~105 |
90 |
||||||
|
Vs110 |
105~115 |
hari1+4 |
hari1+21 |
15,5±1,5 |
99 |
7 |
18 |
13.1 |
|
Vs120 |
115~125 |
108 |
||||||
|
Vs130 |
125~135 |
117 |
||||||
|
Vs140 |
135~145 |
126 |
||||||
|
Vs150 |
145~155 |
135 |
||||||
|
Vs160 |
155~165 |
hari1+24 |
18±1,8 |
144 |
8 |
20.5 |
15 |
|
|
Vs170 |
165~175 |
153 |
||||||
|
Vs180 |
175~185 |
162 |
||||||
|
Vs190 |
185~195 |
171 |
||||||
|
Vs199 |
195~210 |
180 |
Catatan: Jika spesifikasi yang dibutuhkan tidak tercantum dalam tabel ini, silakan hubungi perusahaan kami.
