Segel Gabungan Tipe C Aksial

Untuk kebutuhan penyegelan flensa statis aksial, Seal Gabungan Tipe C Aksial RC2872 dari Ruichen Sealing adalah pilihan yang lebih disukai. Tersedia dalam konfigurasi Tipe A (tekanan internal) dan Tipe B (tekanan eksternal), produk ini dirancang untuk aplikasi penyegelan statis searah pada ujung flensa. Struktur flensa penahan dua sisinya menghilangkan risiko kegagalan ekstrusi cincin-O, sementara mekanisme penyegelan berenergi tekanan yang melekat memastikan ketahanan terhadap tekanan yang luar biasa, menjadikannya ideal untuk persyaratan penyegelan tekanan air.

mengirimkan permintaan

Deskripsi Produk

Segel Gabungan Tipe C Aksial terdiri dari cincin penyegel berbentuk C yang terbuat dari PTFE berisi dan cincin-O karet; ini dirancang untuk aplikasi penyegelan statis seperti segel aksial (permukaan ujung) dan flensa. Fitur utama mencakup masa pakai yang lama, kinerja penyegelan yang sangat baik, ketahanan terhadap tekanan tinggi, dan tapak struktural yang kompak; itu juga cocok untuk aplikasi penyegelan hidrolik. Tersedia dalam dua versi: RC2872-A (untuk tekanan internal) dan RC2872-B (untuk tekanan eksternal).

Desainnya yang ringkas memudahkan pemasangan di ruang terbatas, memastikan penyegelan yang andal, dan masa pakai yang lebih lama selama pengoperasian jangka panjang. Berbagai spesifikasi lengkap tersedia dalam stok, dengan layanan yang diberikan kepada pembeli global termasuk pemilihan teknis, pertanyaan harga, dan pemesanan massal.

Kondisi Pengoperasian yang Berlaku

Tekanan (MPa)	Suhu (°C)	Kecepatan (m/s)	Sedang
≤100	-35 hingga +100 (dengan cincin-O NBR)	-	Oli hidrolik, emulsi, air, dll.
	-20 hingga +200 (dengan O-ring FKM)

Prinsip dan Penerapan

Segel ini terdiri dari cincin penyegel PTFE berbentuk C dan cincin-O; O-ring memberikan pra-kompresi, menghasilkan gaya penjepitan yang diperlukan untuk mencapai segel. Di bawah tekanan, gaya penjepitan ini meningkat—artinya seal bekerja lebih baik seiring dengan meningkatnya tekanan. Berkat desain flensa ganda cincin sandal, cincin-O dicegah agar tidak terekstrusi, sehingga segel dapat menahan tekanan tinggi.

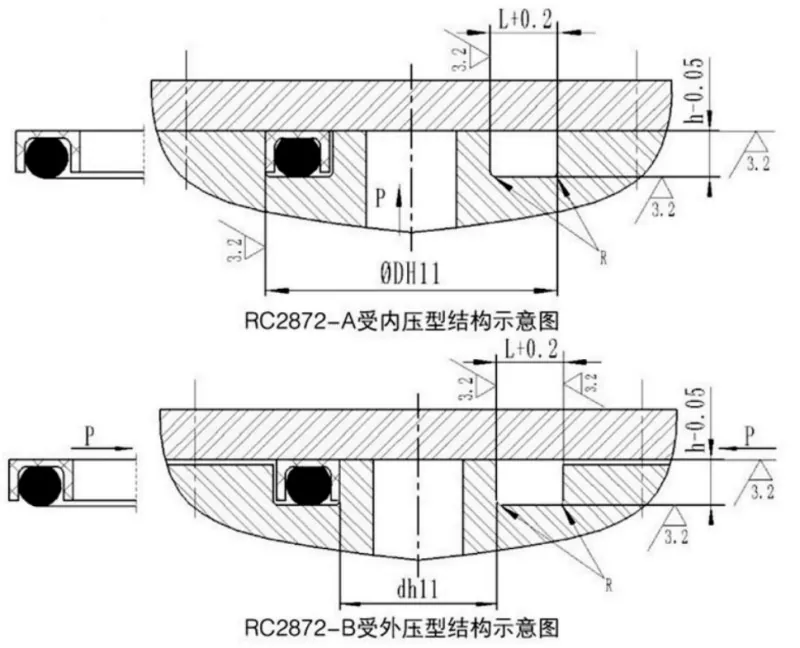

Axial C-Type Combined Seal

Tabel Spesifikasi

1. Tabel Spesifikasi Tipe Tahan Tekanan Internal RC2872-A

Semua spesifikasi dalam rentang parameter tersedia.

Kisaran diameter luar D H11	Kedalaman alur jam-0,05	Lebar alur L+0,2	Radius Sudut Maks	Diameter kawat cincin-O Mengerjakan
15~30	2.35	5.5	0.4	2.65
31~50	3.10	6.6	0.4	3.55
51~127	4.65	9.6	0.5	5.30
128~499	6.25	11.7	0.6	7.00
500~1600	7.5	13.6	0.7	8.60

2. Tipe Tekanan Eksternal RC2872-B: Tabel Spesifikasi

Semua spesifikasi dalam rentang parameter tersedia.

Kisaran diameter dalam d h11	Kedalaman alur jam-0,05	Lebar alur L+0,2	Radius Sudut Maks	Diameter kawat cincin-O Mengerjakan
5~30	2.35	5.5	0.4	2.65
31~50	3.10	6.6	0.4	3.55
51~127	4.65	9.6	0.5	5.30
128~499	6.25	11.7	0.6	7.00
500~1600	7.5	13.6	0.7	8.60
