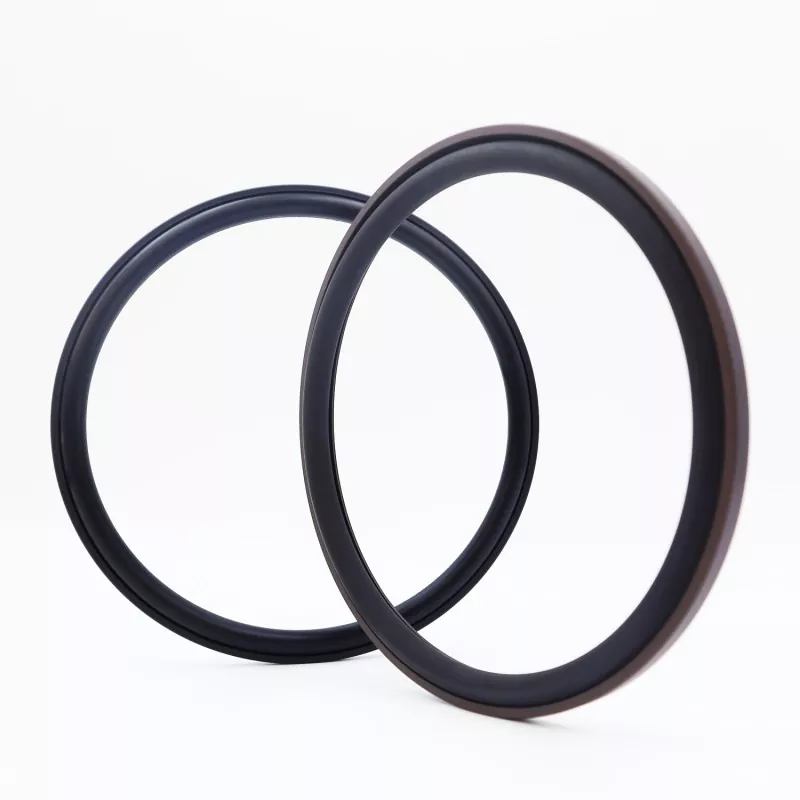

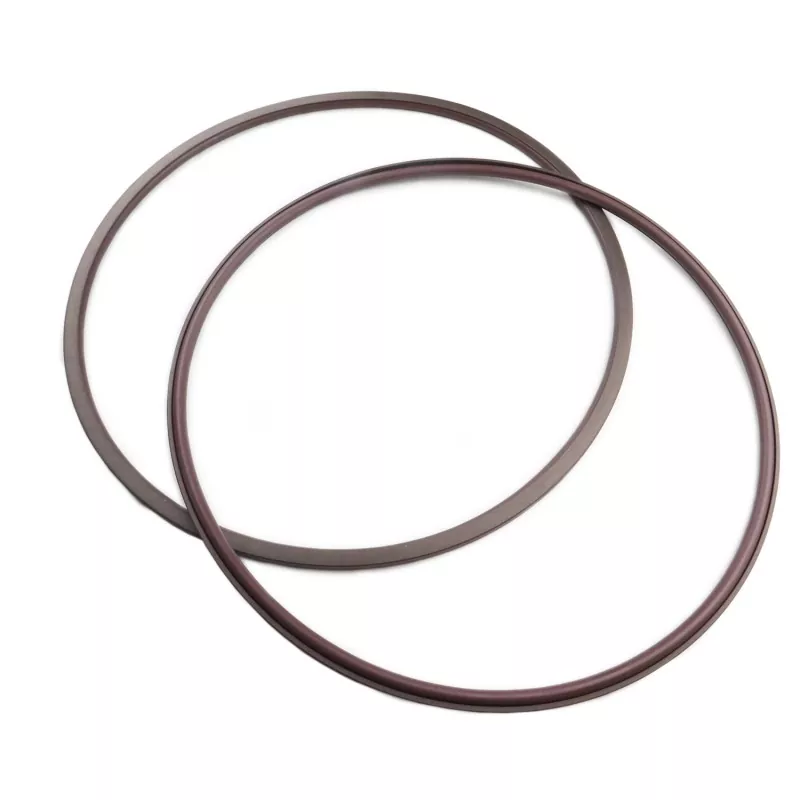

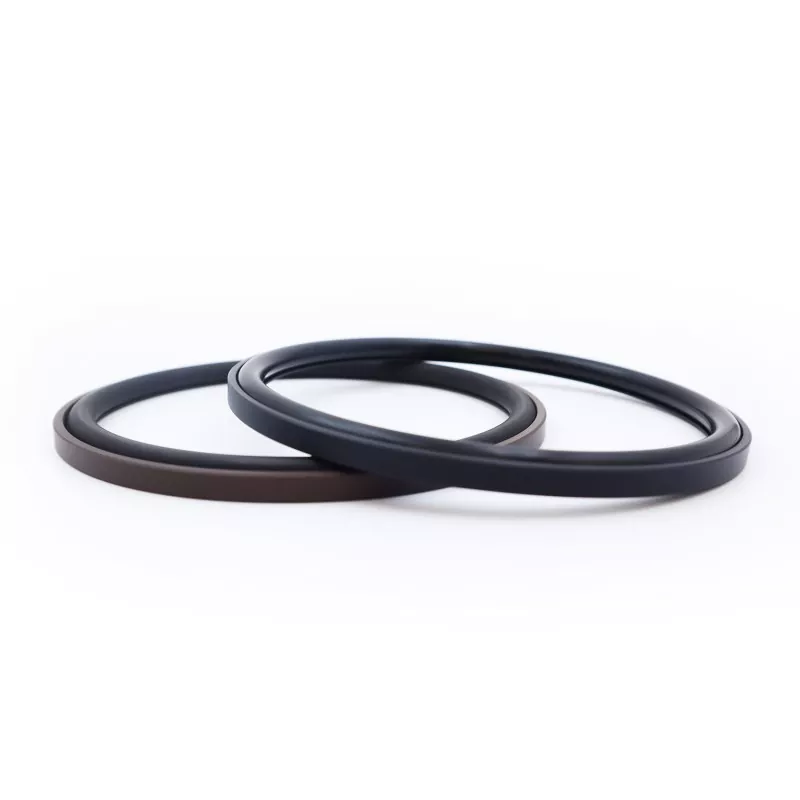

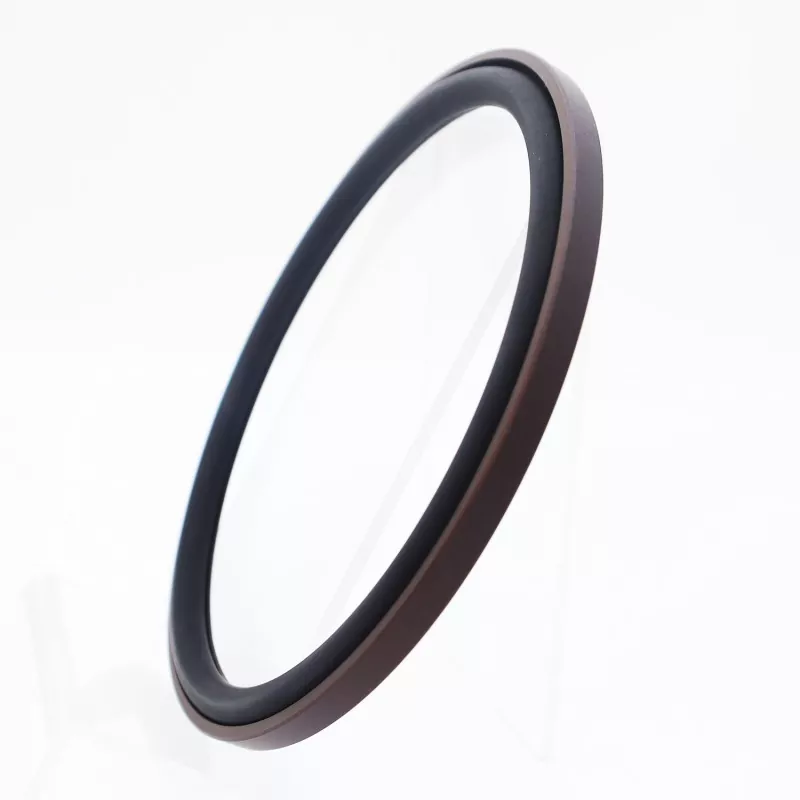

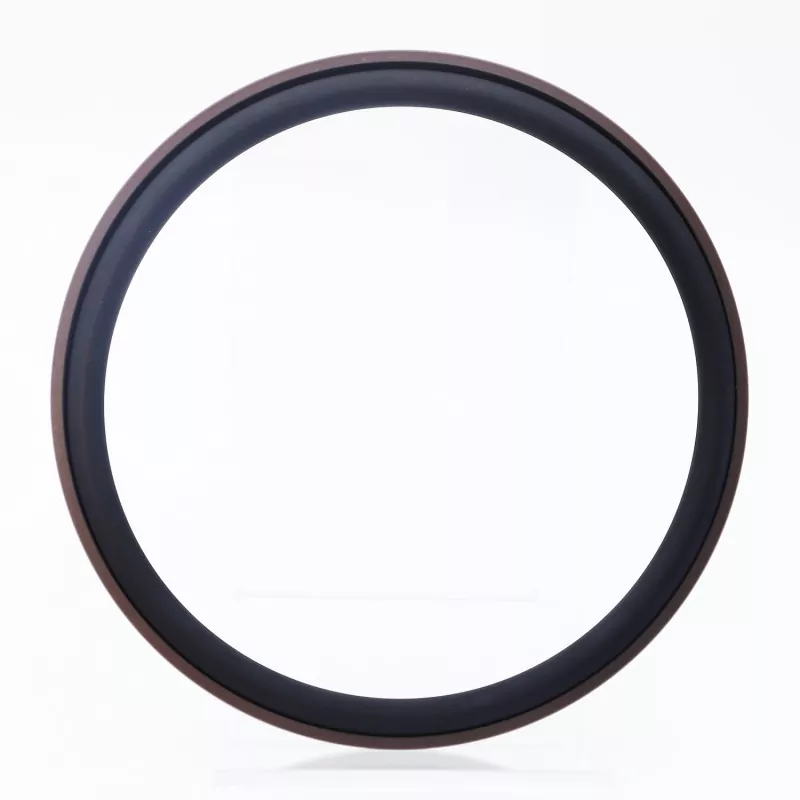

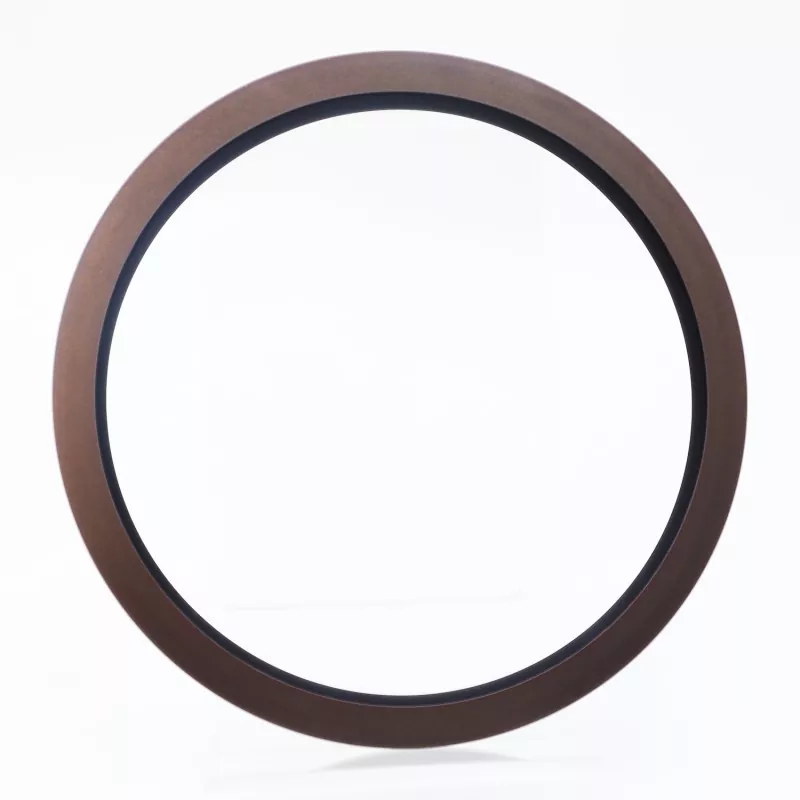

Segel Gabungan Langkah Aksial terdiri dari cincin penyegel siku-siku yang terbuat dari PTFE berisi dan cincin-O karet; ini dirancang untuk aplikasi penyegelan statis searah, seperti segel aksial (permukaan ujung) dan flensa. Ini memiliki masa pakai yang lama, kinerja penyegelan yang sangat baik, ketahanan terhadap tekanan tinggi dan ultra-tinggi, dan tapak struktural yang kompak; ini juga cocok untuk aplikasi penyegelan tekanan air. Tersedia dalam dua versi: RC2871-A (untuk tekanan internal) dan RC2871-B (untuk tekanan eksternal).
Penyegelan yang efektif dicapai melalui gaya cengkeraman terus menerus yang dihasilkan oleh pra-kompresi cincin-O, memberikan efek penyegelan yang memberi energi sendiri di mana kinerja penyegelan meningkat seiring dengan peningkatan tekanan sedang. Desain flensa di sisi cincin penyegel secara efektif mencegah ekstrusi cincin-O, sehingga dapat dengan mudah menangani kondisi tekanan tinggi dan tekanan sangat tinggi namun tetap kompatibel dengan lingkungan penyegelan bertekanan air.
|
Tekanan (MPa) |
Suhu (°C) |
Kecepatan (m/s) |
Sedang |
|
≤300 |
-35 hingga +100 (dengan cincin-O NBR) |
- |
Oli hidrolik, emulsi, air, dll. |
|
-20 hingga +200 (dengan O-ring FKM) |
Segel ini terdiri dari cincin penyegel PTFE siku-siku dan cincin-O; O-ring memberikan pra-kompresi, menghasilkan gaya penjepitan yang diperlukan untuk mencapai segel. Di bawah tekanan, gaya penjepitan ini meningkat—artinya semakin tinggi tekanannya, semakin baik kinerja penyegelannya. Berkat desain flensa samping cincin sandal, cincin-O dicegah agar tidak terekstrusi, sehingga seal dapat menahan tekanan tinggi.
Semua spesifikasi dalam rentang parameter tersedia.
|

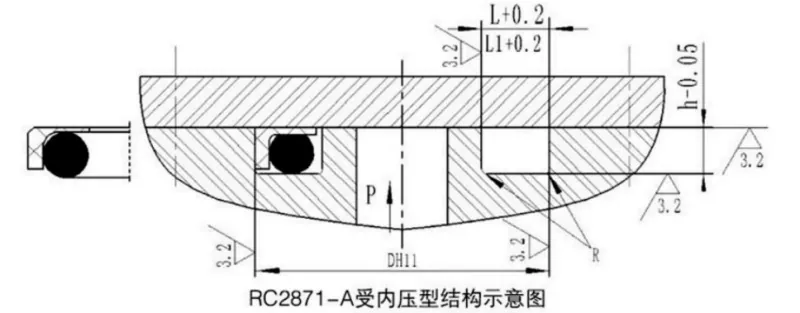

Kisaran diameter luar D H11 |
Kedalaman alur jam-0,05 |
Lebar alur L+0,2 |
Lebar alur L1 + 0,2 Tekanan> 80 MPa |
Jari-jari sudut Maks |
Diameter kawat cincin-O Mengerjakan |
|
12~30 |
2.35 |
4.5 |
6.8 |
0.4 |
2.65 |
|
31~50 |
3.10 |
5.6 |
8.0 |
0.4 |
3.55 |
|
51~127 |
4.65 |
7.6 |
11.0 |
0.5 |
5.30 |
|
128~499 |
6.25 |
10.2 |
12.6 |
0.6 |
7.00 |
|
500~1600 |
7.5 |
12.5 |
15.0 |
0.7 |
8.60 |
Semua spesifikasi dalam rentang parameter tersedia.
|

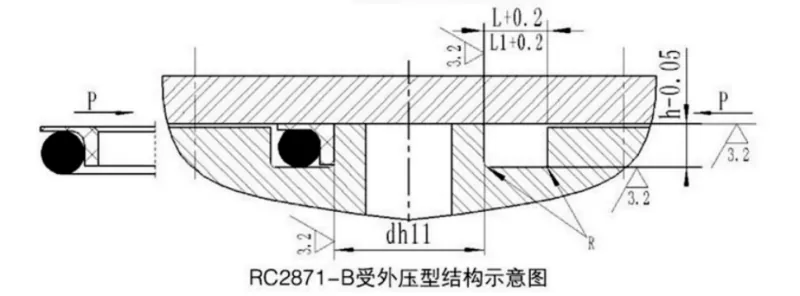

Kisaran diameter dalam dh11 |
Kedalaman alur jam-0,05 |
Lebar alur L+0,2 |
Lebar alur L1 + 0,2 Tekanan> 80 MPa |
Jari-jari sudut Maks |
Diameter kawat cincin-O Mengerjakan |
|
5~30 |
2.35 |
4.5 |
6.8 |
0.4 |
2.65 |
|
31~50 |
3.10 |
5.6 |
8.0 |
0.4 |
3.55 |
|
51~127 |
4.65 |
7.6 |
11.0 |
0.5 |
5.30 |
|
128~499 |
6.25 |
10.2 |
12.6 |
0.6 |
7.00 |
|
500~1600 |
7.5 |
12.5 |
15.0 |
0.7 |
8.60 |
