Segel Gabungan Tipe Kaki Aksial

Untuk sepenuhnya menghilangkan kebocoran ekstrusi tekanan tinggi pada penyegelan flensa statis, Segel Gabungan Tipe Kaki Aksial Ruichen RC2875 adalah pilihan ideal. Menampilkan desain komposit yang memasangkan cincin sandal tipe kaki PTFE yang dimodifikasi dengan cincin-O, struktur flensa uniknya meningkatkan ketahanan terhadap ekstrusi, sehingga mampu menangani kondisi tekanan sangat tinggi. Mekanisme penyegelan yang memberi energi sendiri memastikan segel yang lebih rapat seiring meningkatnya tekanan, sekaligus menawarkan kompatibilitas dengan aplikasi tekanan air.

mengirimkan permintaan

Deskripsi Produk

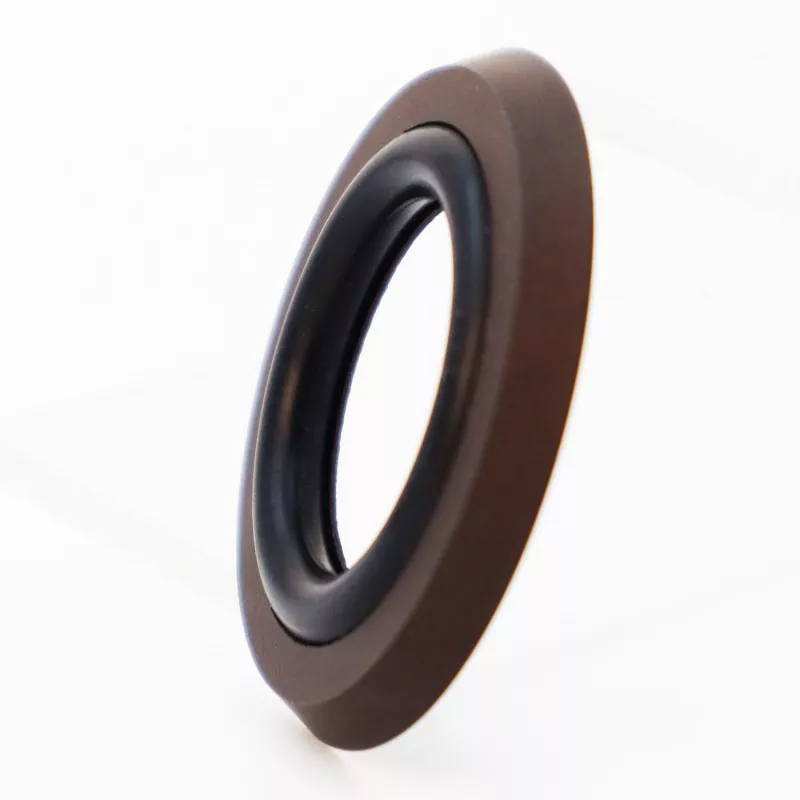

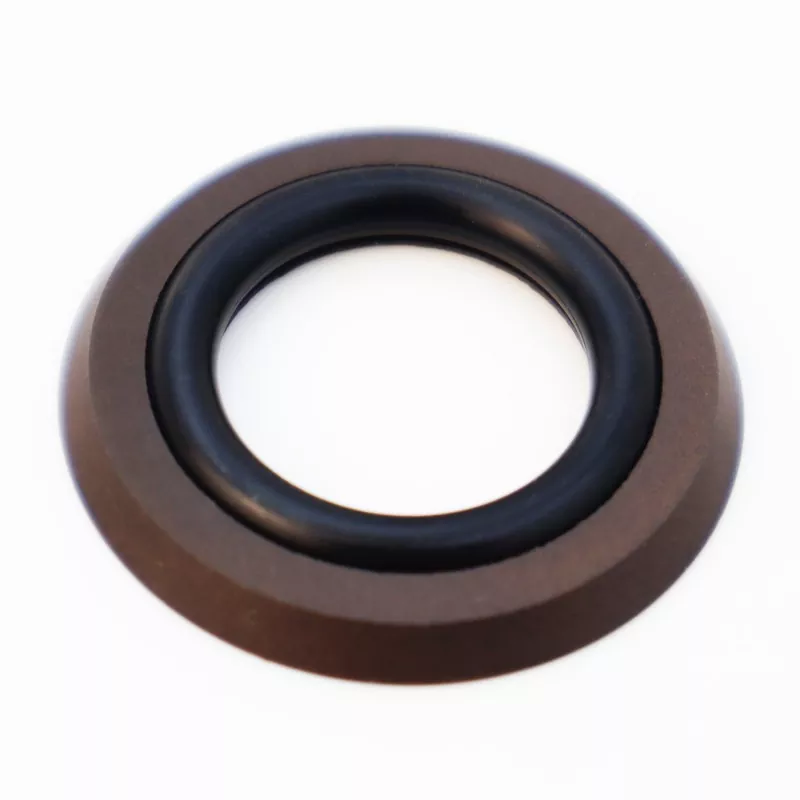

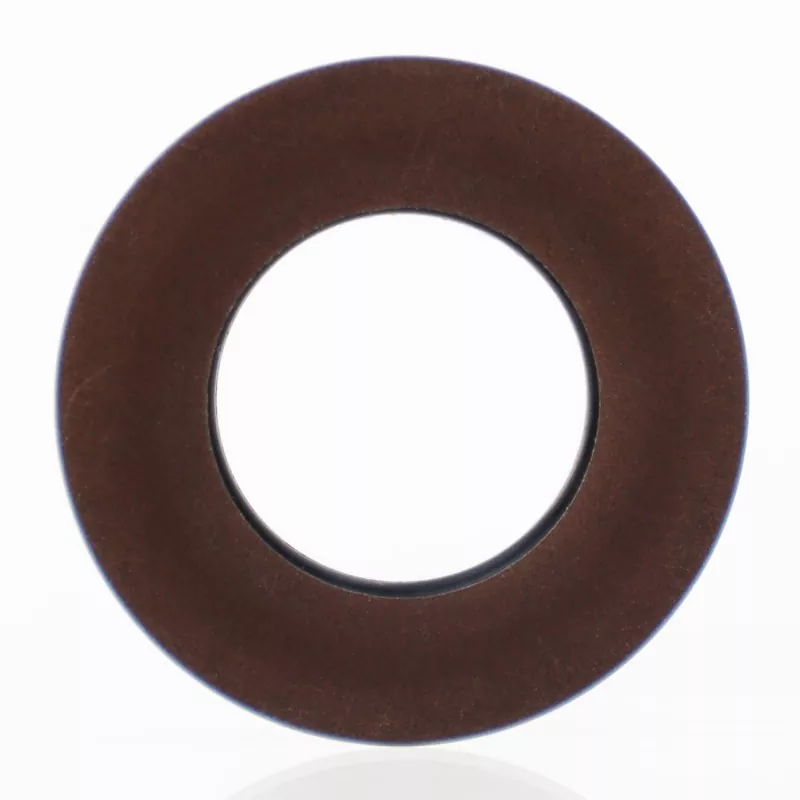

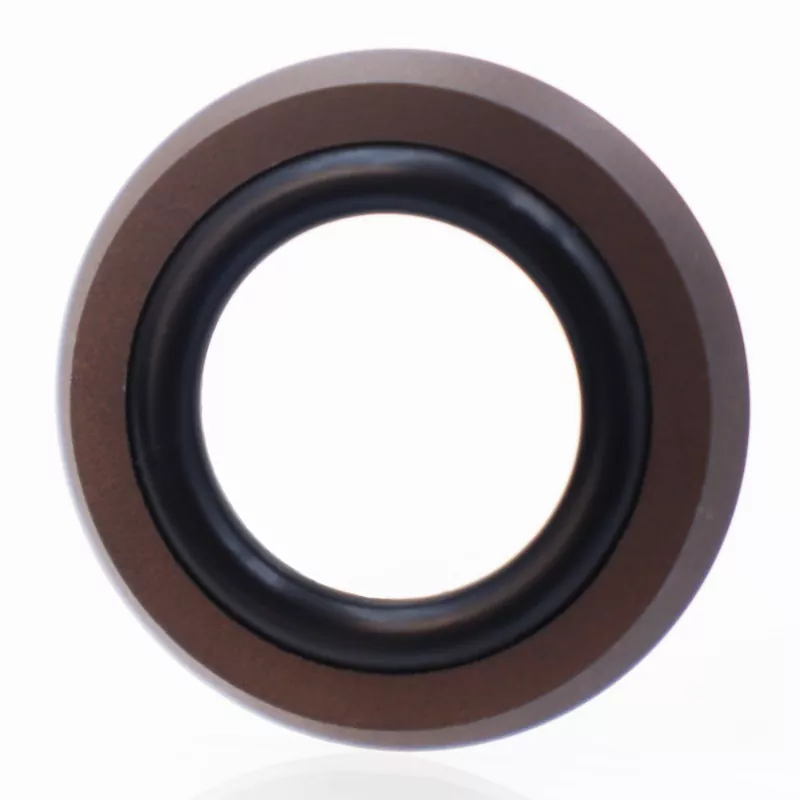

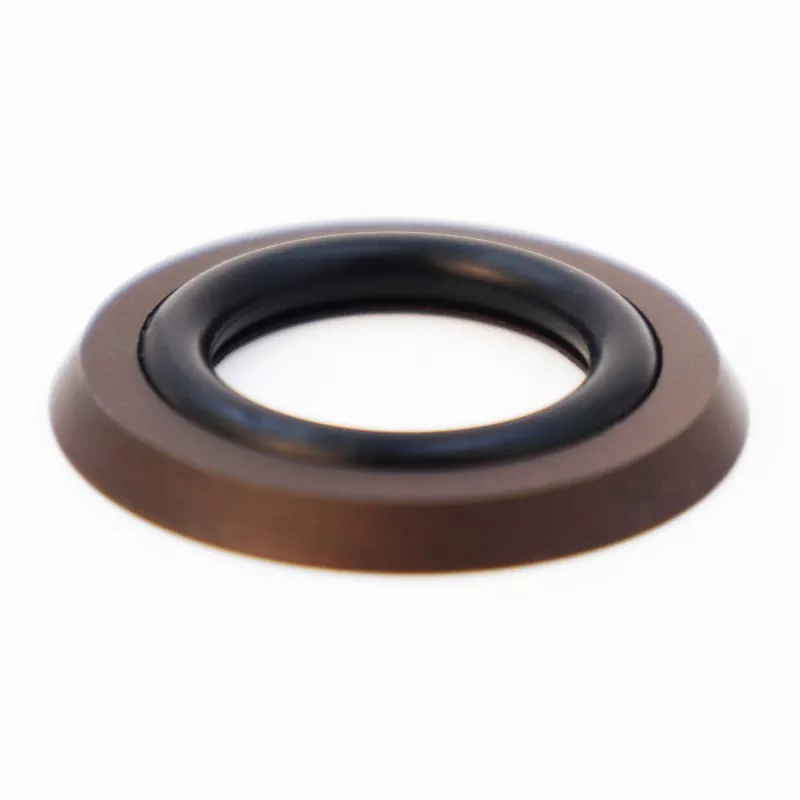

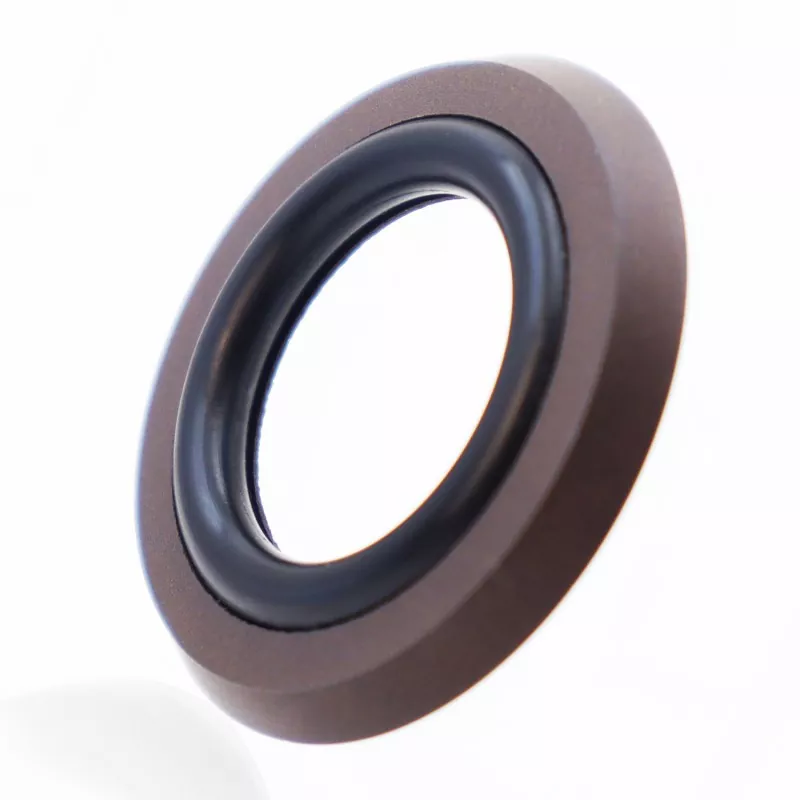

Segel Gabungan Tipe Kaki Aksial terdiri dari cincin penyegel berbentuk kaki yang terbuat dari PTFE berisi dan cincin-O karet. Ini dirancang untuk aplikasi penyegelan statis searah, seperti segel aksial (permukaan ujung) dan flensa. Fitur utama mencakup masa pakai yang lama, kinerja penyegelan yang sangat baik, ketahanan terhadap tekanan tinggi dan sangat tinggi, dan desain ringkas yang memerlukan ruang pemasangan minimal; itu juga cocok untuk aplikasi penyegelan hidrolik. Tersedia dalam dua versi: RC2875-A (untuk tekanan internal) dan RC2875-B (untuk tekanan eksternal).

Strukturnya yang ringkas cocok dengan alur pemasangan yang sempit, sehingga secara signifikan mengurangi risiko kebocoran peralatan. Berbagai spesifikasi lengkap tersedia dalam stok, dan kami menerima pertanyaan dan pesanan sampel dari pembeli global.

Kondisi Pengoperasian yang Berlaku

Tekanan (MPa)	Suhu (°C)	Kecepatan (m/s)	Sedang
≤60	-35 hingga +100 (dengan cincin-O NBR)	≤6	Oli hidrolik berbahan dasar mineral, cairan tahan api (HFA/HFB), air, dll.
	-20 hingga +200 (dengan O-ring FKM)

Prinsip dan Penerapan

Segel ini terdiri dari cincin segel PTFE yang dimodifikasi dengan profil berbentuk kaki dan cincin-O. Di bawah tekanan, kekuatan cengkeraman segel meningkat—artinya semakin tinggi tekanan, semakin baik kinerja penyegelan. Berkat desain flensa samping berbentuk kaki cincin geser, cincin-O dicegah dari ekstrusi, sehingga segel dapat menahan tekanan tinggi dan sangat tinggi.

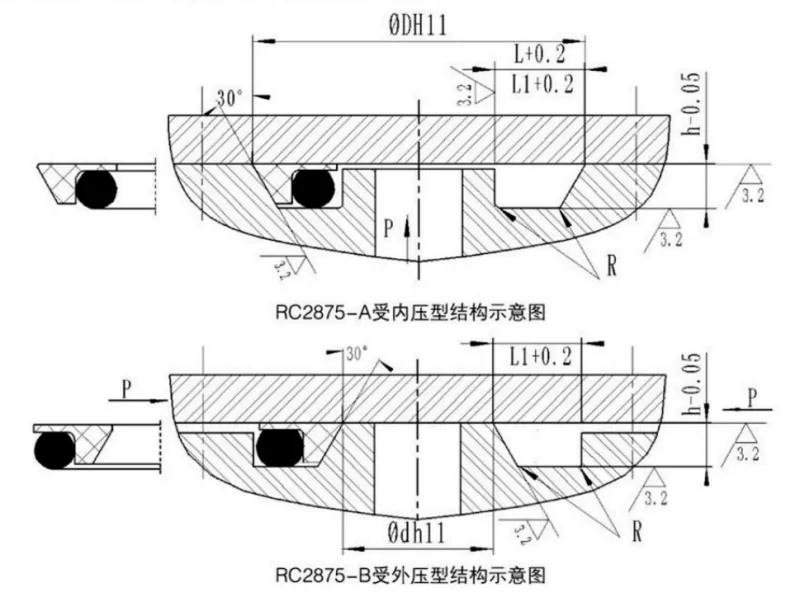

Axial Foot Type Combined Seal

Tabel Spesifikasi

1. Tabel Spesifikasi RC2875-A (Tipe Tekanan Internal).

Semua spesifikasi dalam rentang parameter tersedia.

Kisaran diameter luar D H11	Kedalaman alur jam-0,05	Lebar alur L+0,2	Lebar alur L1 + 0,2 Tekanan > 100 MPa	Radius Sudut Maks	Diameter kawat cincin-O Mengerjakan
17~50	3.1	6.6	8.6	0.4	3.55
51~127	4.6	10.0	12.0	0.5	5.30
128~499	6.3	13.2	15.2	0.6	7.00
500~1600	7.5	15.8	17.8	0.7	8.60

2. Tabel Spesifikasi Tipe Tekanan Eksternal RC2875-B

Semua spesifikasi dalam rentang parameter tersedia.

Kisaran diameter dalam dh11	Kedalaman alur jam-0,05	Lebar alur L+0,2	Lebar alur L1 + 0,2 Tekanan > 100 MPa	Radius Sudut Maks	Diameter kawat cincin-O Mengerjakan
5~40	3.1	6.6	8.6	0.4	3.55
41~127	4.6	10.0	12.0	0.5	5.30
128~499	6.3	13.2	15.2	0.6	7.00
500~1600	7.5	15.8	17.8	0.7	8.60
