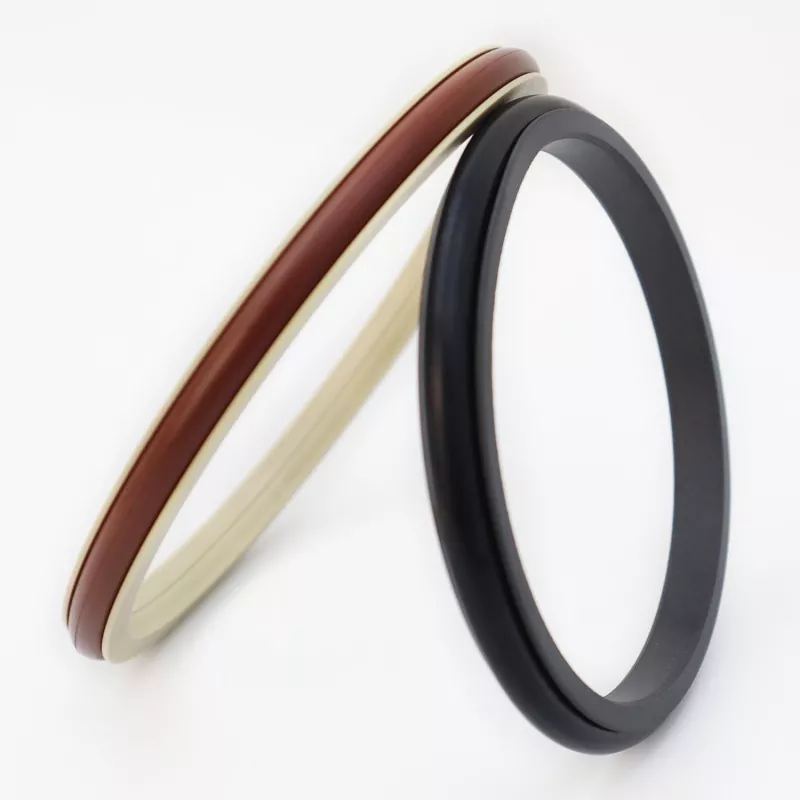

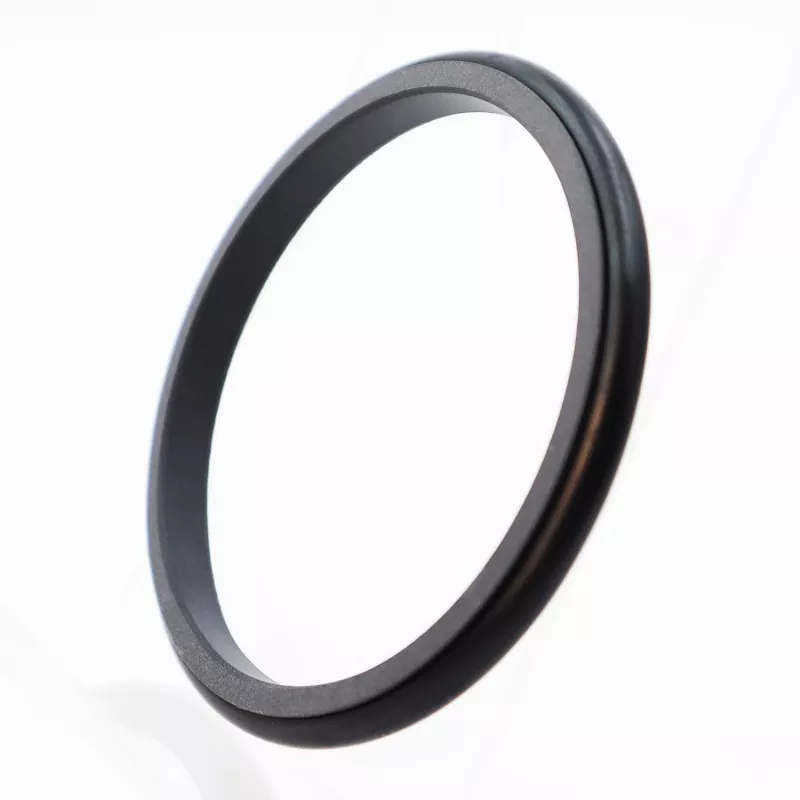

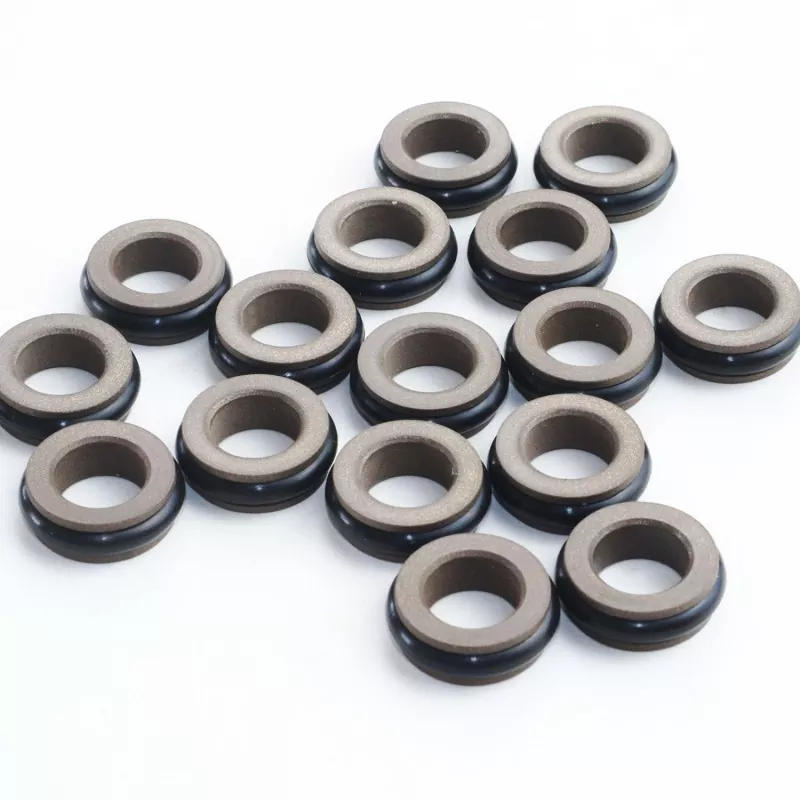

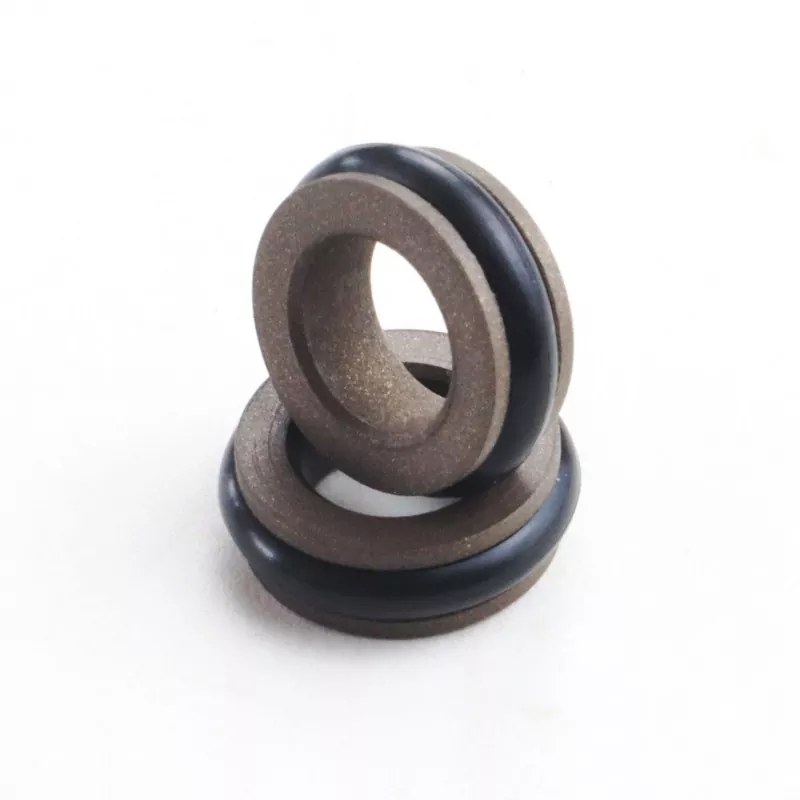

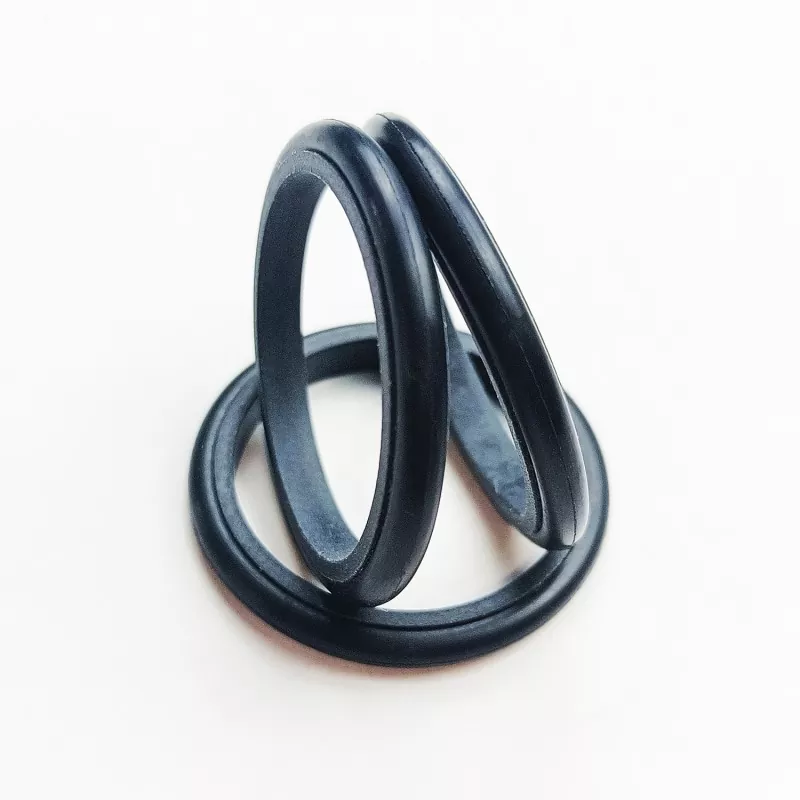

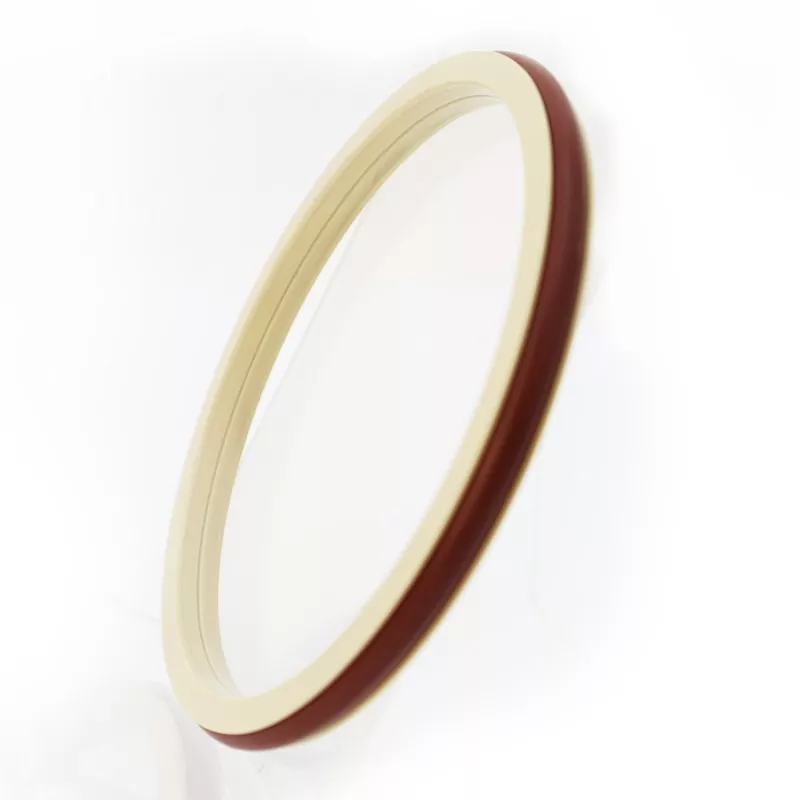

Segel Gabungan Tipe C terdiri dari cincin penyegel berbentuk C yang terbuat dari PTFE dan material kompositnya, serta cincin-O. Sangat cocok untuk penyegelan tekanan dua arah dalam gerakan bolak-balik hidrolik dan pneumatik. Ini tersedia dalam seri RC06 dan RC07 (kompatibel dengan cincin-O seri GB1235) tergantung pada cincin-O yang cocok. Karena desain cincin penyegel yang berbibir tipis, ia memiliki kemampuan kompensasi lanjutan yang baik, sehingga menghasilkan kinerja penyegelan yang sangat baik. Struktur simetris dari segel tipe C memungkinkan penyegelan di bawah tekanan dua arah.
1. Cocok untuk aplikasi hidrolik dan pneumatik.
2. Kinerja penyegelan yang sangat baik untuk aplikasi tekanan tinggi dan rendah.
3. Gesekan rendah, resistansi awal rendah, pengoperasian lancar, gesekan dinamis dan statis yang sama, dan tidak ada mulur.
4. Umur panjang; cocok untuk penyegelan pelumasan bebas minyak.
5. Cocok untuk penyegelan tekanan dua arah.
Nilai ekstrim tidak boleh terjadi secara bersamaan.
|
Tekanan (MPa) |
Suhu (°C) |
Kecepatan (m/s) |
Media |
|
≤100 |
-35 hingga +100 (dengan cincin-O NBR) |
≤6 |
Oli hidrolik, cairan tahan api (HFA/HFB), gas, dll. |
|
-20 hingga +180 (dengan O-ring FKM) |
1. Bahan O-ring yang cocok: RO1 Nitrile Butadiene Rubber (NBR), RO2 Fluororubber (FKM), dll.
2. Bahan cincin penyegel: Bahan standar PTFE3, bahan opsional lainnya termasuk PTFE2, PTFE4, dan bahan berkinerja tinggi lainnya.
Pemesanan Model RC06-80x89.9x9.2-PTFE3—R01
Model-Diameter Batang x Diameter Alur x Lebar Alur PTFE3 - Bahan PTFE yang Dimodifikasi Kode R01 Bahan O-ring
Dapat menghasilkan produk dengan ukuran berapa pun yang tercantum dalam tabel spesifikasi.
|

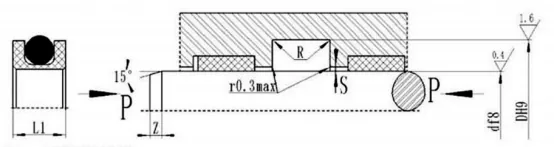

d f8 Standar RC06 |
d f8 RC06-Q tugas ringan |
d f8 RC06-Z tugas berat |
D H9 |
L+0.2 |
L1 |
Maks |
maksimal |
Zmin |
d0 |
|
|
＜20MPA |
＜40MPA |
|||||||||
|
-- |
4~17.9 |
-- |
hari+3.6 |
4 |
3.6 |
0.3 |
0.2 |
0.15 |
3 |
1.8 |
|
4~17.9 |
18~39.9 |
-- |
d+5.0 |
5.0 |
4.6 |
0.4 |
0.25 |
0.15 |
4 |
2.65 |
|
18~39.9 |
40~106,9 |
4~17.9 |
hari+6.6 |
6.2 |
5.6 |
0.4 |
0.25 |
0.2 |
5 |
3.55 |
|
40~106,9 |
107~630.9 |
18~39.9 |
hari+9.9 |
9.2 |
8.5 |
0.5 |
0.3 |
0.2 |
7 |
5.30 |
|
107~630.9 |
631~999 |
40~106,9 |
hari+13.0 |
12.3 |
10.6 |
0.6 |
0.35 |
0.25 |
10 |
7.00 |
|
631~999 |
1000~1600 |
107~630.9 |
hari+15.2 |
13.6 |
12 |
0.7 |
0.5 |
0.3 |
12 |
8.6 |
|
1000~1600 |
≥1600 |
631~999 |
hari+18.5 |
16 |
14.5 |
0.8 |
0.6 |
0.4 |
15 |
10 |
|
≥1600 |
-- |
1000~1600 |
hari+22 |
19 |
17 |
1.0 |
0.7 |
0.6 |
20 |
12.0 |
Catatan: 1. Untuk diameter poros ≤ 70mm, disarankan menggunakan segel alur terbuka. Untuk pemasangan segel alur integral (tertutup), silakan lihat panduan pemasangan.
2. Untuk tekanan > 40MPa, Smax area akar segel harus menggunakan toleransi kesesuaian H8/f8.
O-ring yang cocok GB1235 Dapat menghasilkan produk dengan ukuran berapa pun yang tercantum dalam tabel spesifikasi.
|
Kisaran diameter poros d f8 |
Diameter alur D H9 |
Lebar parit L+0,2 |
Tinggi segel L1 |
Sudut membulat Maks |
Jarak bebas radial Smaks |
Talang Zmin |
Diameter kawat cincin-O d0 |
|
|
＜20MPA |
＜40MPA |
|||||||
|
5~21 |
hari+4.5 |
4.5 |
4 |
0.4 |
0.25 |
0.15 |
4 |
2.4 |
|
22~39 |
hari+6.5 |
6.2 |
5.6 |
0.4 |
0.25 |
0.2 |
5 |
3.5 |
|
40~154 |
hari+10.4 |
9.8 |
8.9 |
0.5 |
0.3 |
0.2 |
7 |
5.7 |
|
155~1500 |
hari+15.2 |
13.6 |
12 |
0.7 |
0.5 |
0.3 |
12 |
8.6 |
Contoh pemesanan RC07—80*90.4*9.8-PTFE3-R01
