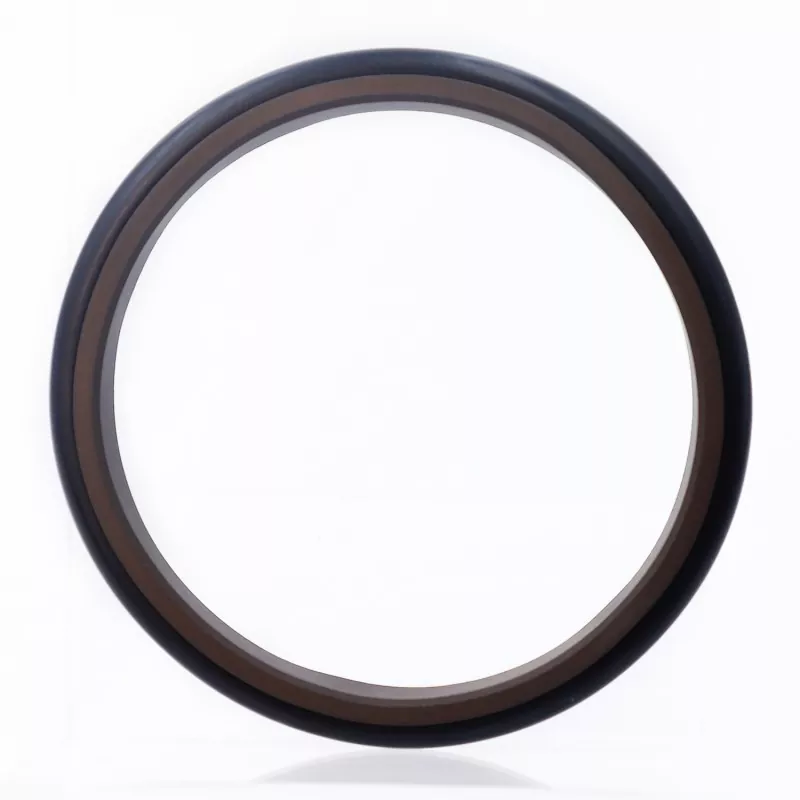

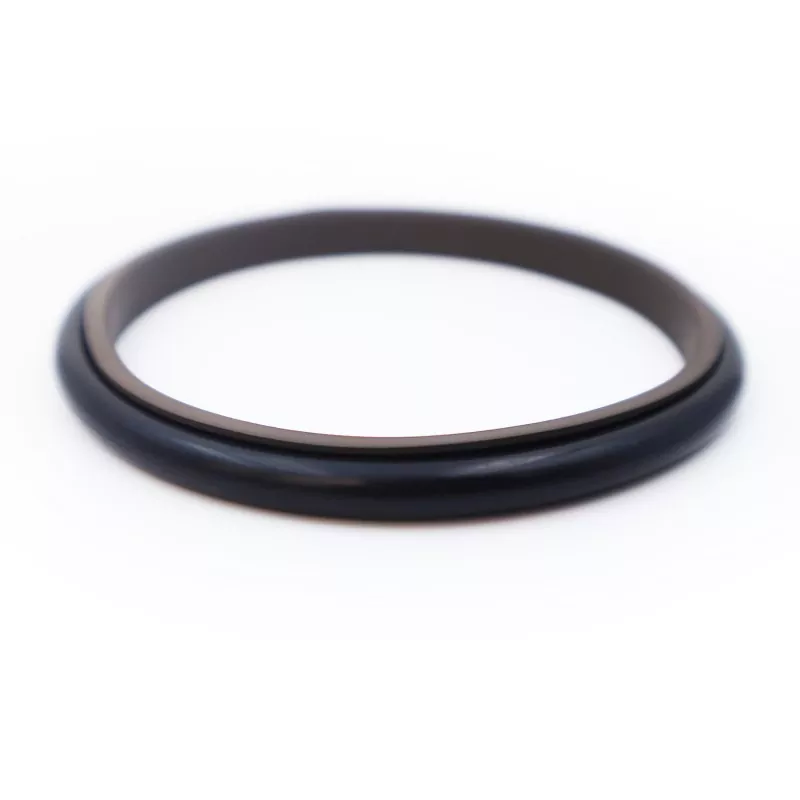

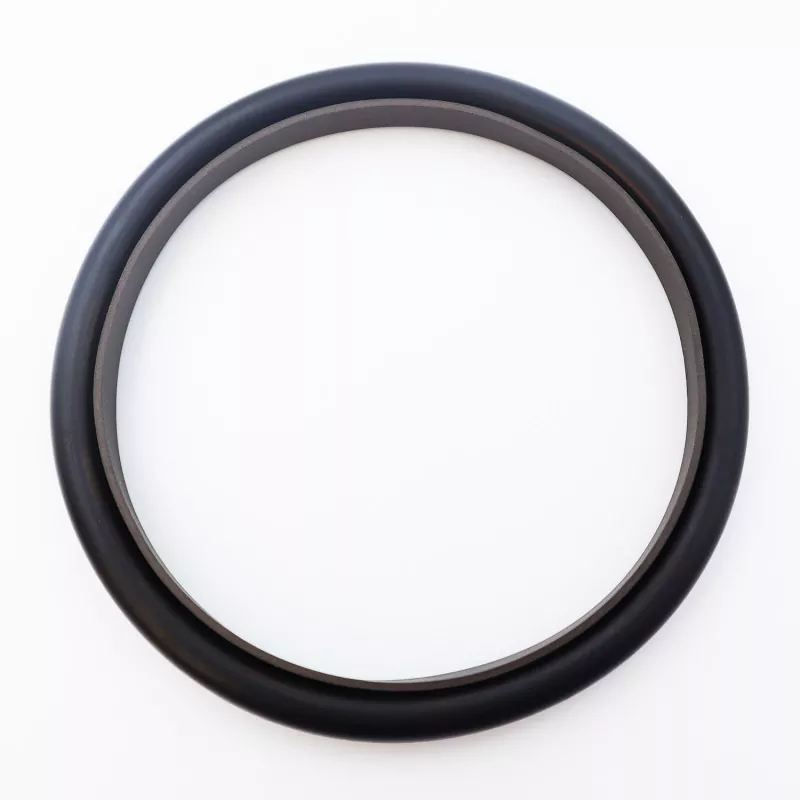

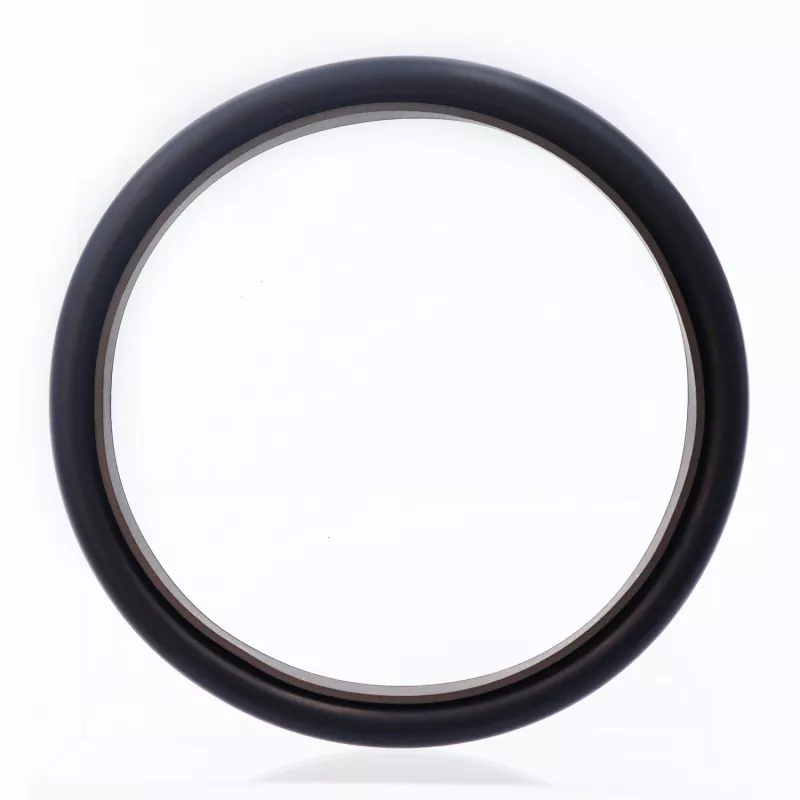

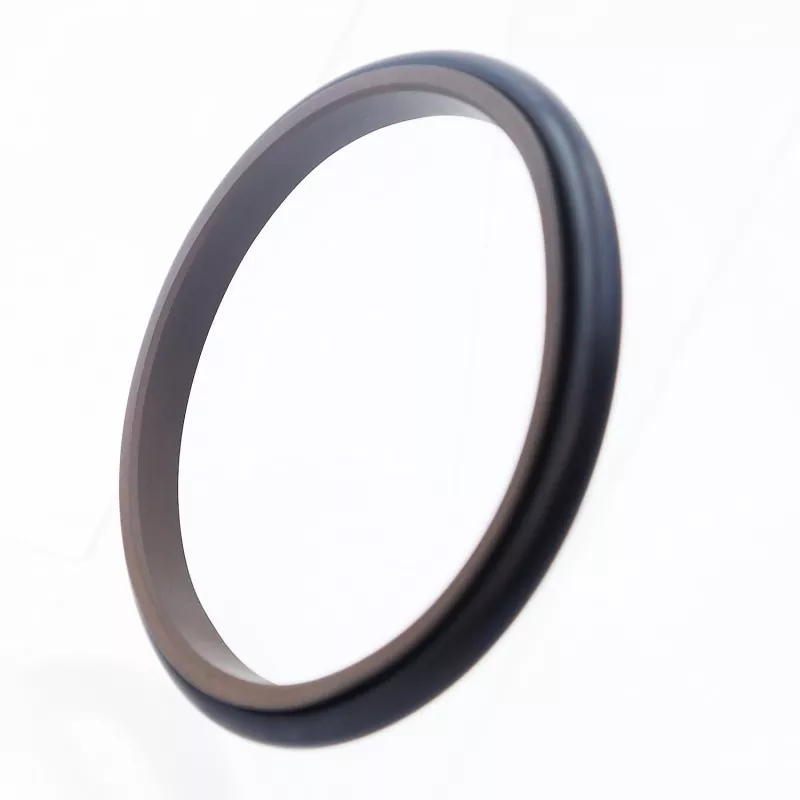

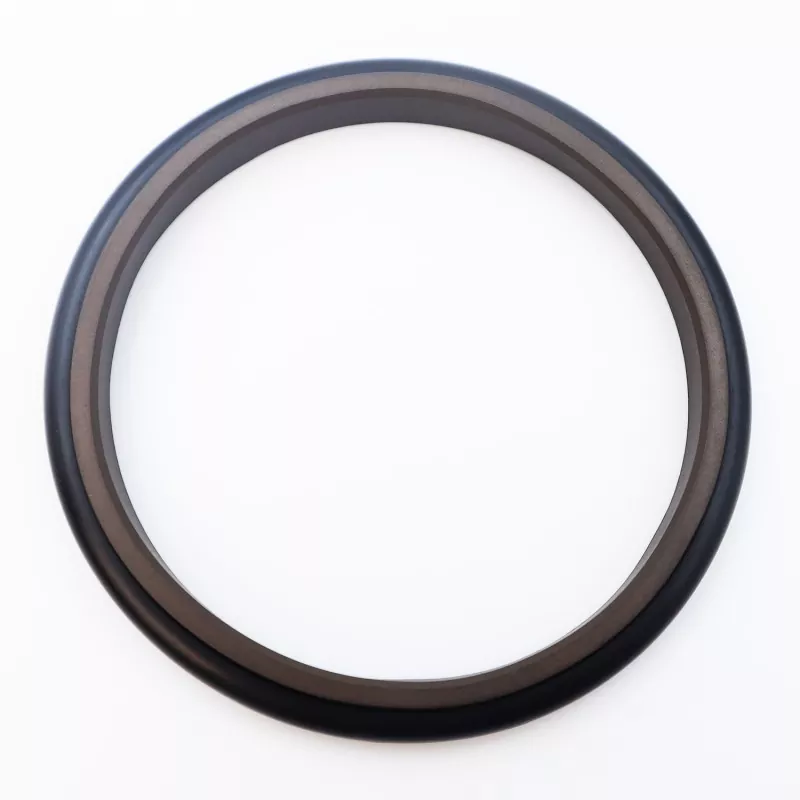

Segel Kombinasi Segitiga terdiri dari cincin penyegel PTFE segitiga dan cincin-O karet; ini dirancang untuk penyegelan tekanan kerja tunggal dalam aplikasi bolak-balik hidrolik dan pneumatik. Cincin-O memberikan gaya radial dan mengkompensasi keausan pada cincin penyegel. Berkat desain bibir tipis cincin penyegel, ia menawarkan kompensasi tindak lanjut dan kinerja penyegelan yang sangat baik. Untuk diameter batang lebih kecil dari 30 mm, desain alur terpisah (tipe terbuka) harus digunakan.
1. Cocok untuk aplikasi hidrolik dan pneumatik;
2. Gesekan rendah, ketahanan putus yang rendah, gerakan halus, gesekan dinamis dan statis yang sama, dan tidak ada selip;
3. Umur panjang; cocok untuk aplikasi pelumasan bebas minyak;
4. Desain kompak; mudah dipasang dan dirawat;
Nilai batas tidak boleh terjadi secara bersamaan.
|
Tekanan (MPa) |
Suhu (°C) |
Kecepatan m/s |
Media |
|
≤20 |
-35 hingga +100 (dengan cincin-O NBR) |
≤6 |
Oli hidrolik berbahan dasar mineral, cairan tahan api (HFA/HFB), gas, dll. |
|
-20 hingga +180 (dengan O-ring FKM) |
1. Bahan O-ring yang kompatibel meliputi: R01 Nitrile Rubber (NBR), R02 Fluororubber (FKM), dll.
2. Bahan cincin penyegel: Bahan standar PTFE3; bahan alternatif termasuk PTFE1, PTFE2, dan PTFE4.
Model Pesanan: RC14—80—PTFE3—R01
RC14 – Model 80 – Diameter Poros d – PTFE (Kode Bahan R01) – Kode Bahan O-ring
Produk dapat diproduksi dalam berbagai ukuran yang tercantum dalam tabel spesifikasi.
|

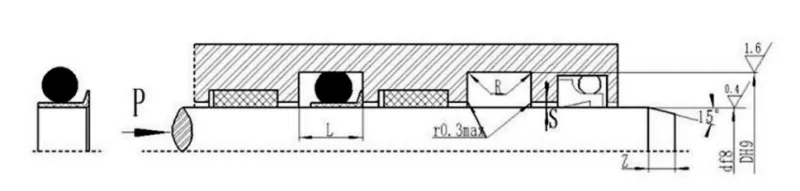

Kisaran diameter poros d f8 |
Diameter alur D H9 |
Lebar alur L+0,2 |
Jari-jari sudut Maks |
Izin radial S |
Talang Z |
Diameter kawat cincin-O Mengerjakan |
|
8~17 |
d+5.2 |
3.8 |
0.6 |
0.25 |
3 |
2.65 |
|
18~39 |
hari+6.6 |
4.8 |
1 |
0.3 |
4 |
3.55 |
|
40~108 |
hari+10 |
7.3 |
1.3 |
0.35 |
6 |
5.30 |
|
109~1500 |
hari+13 |
9.5 |
1.8 |
0.4 |
8 |
7.00 |
Catatan: Untuk diameter poros ≤30 mm, disarankan menggunakan alur terbuka.
