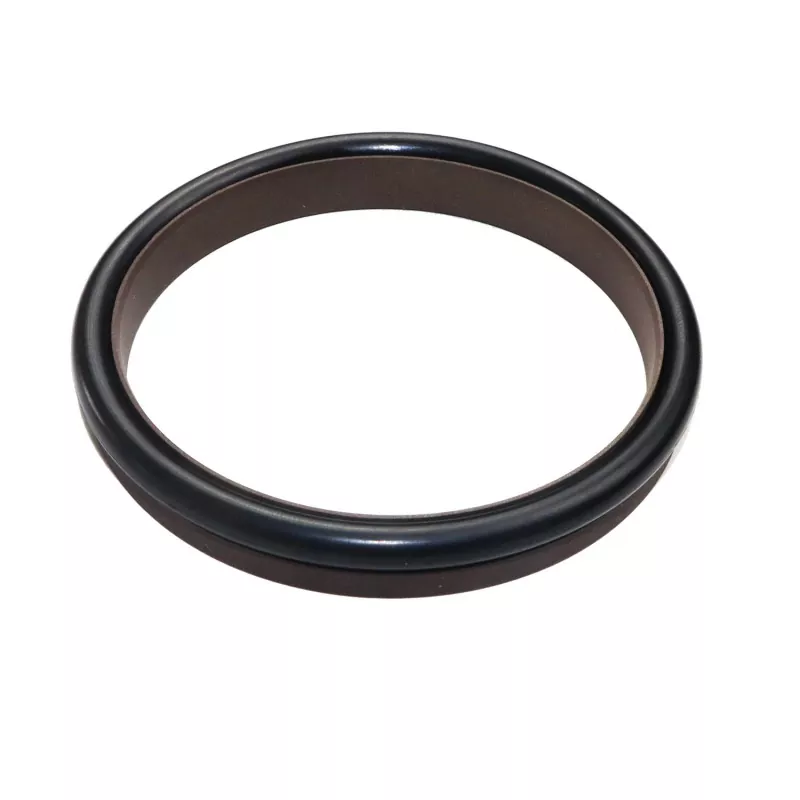

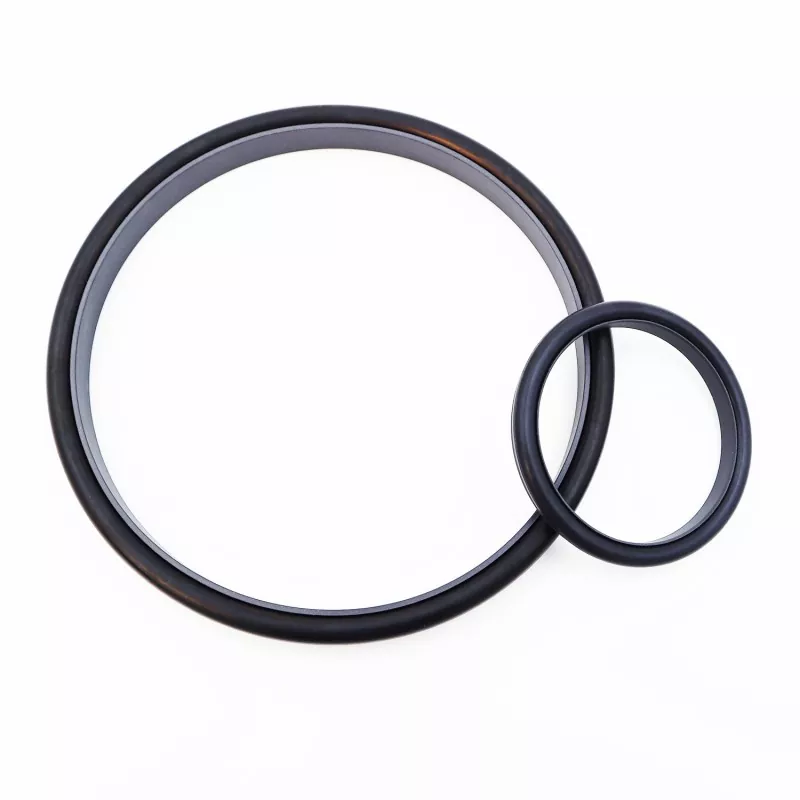

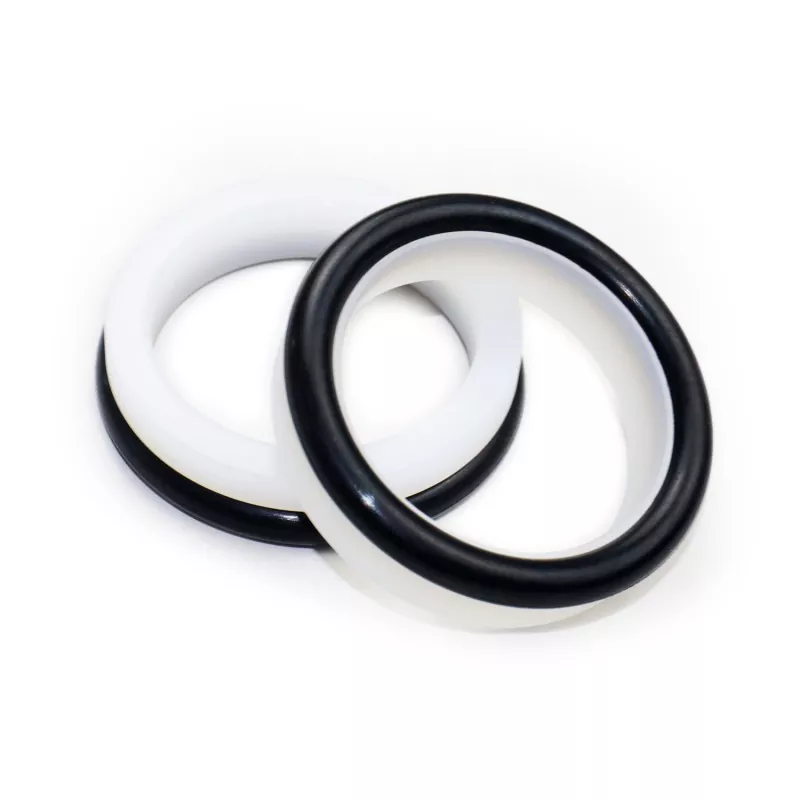

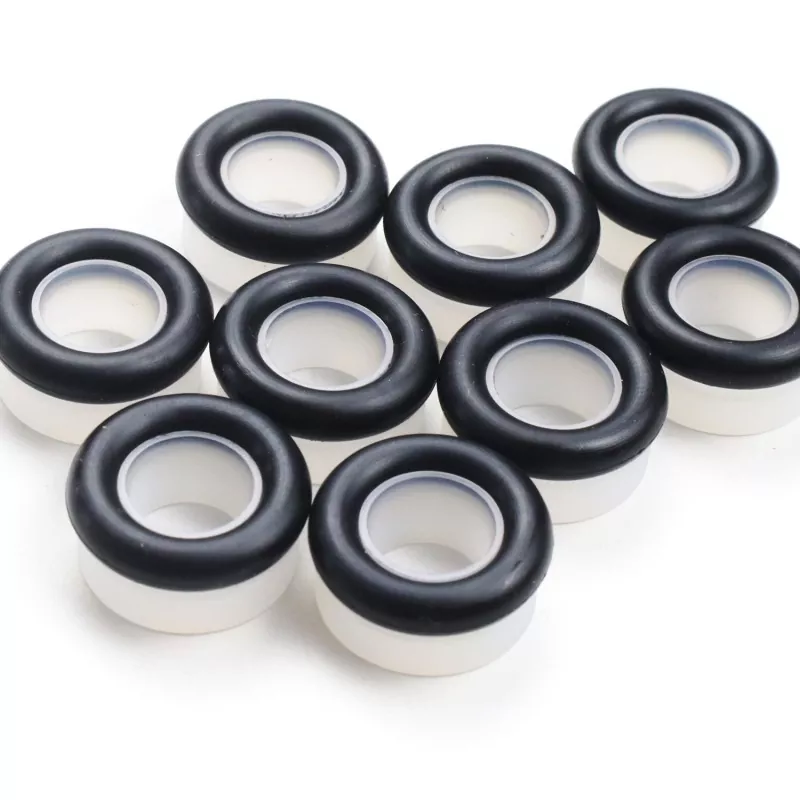

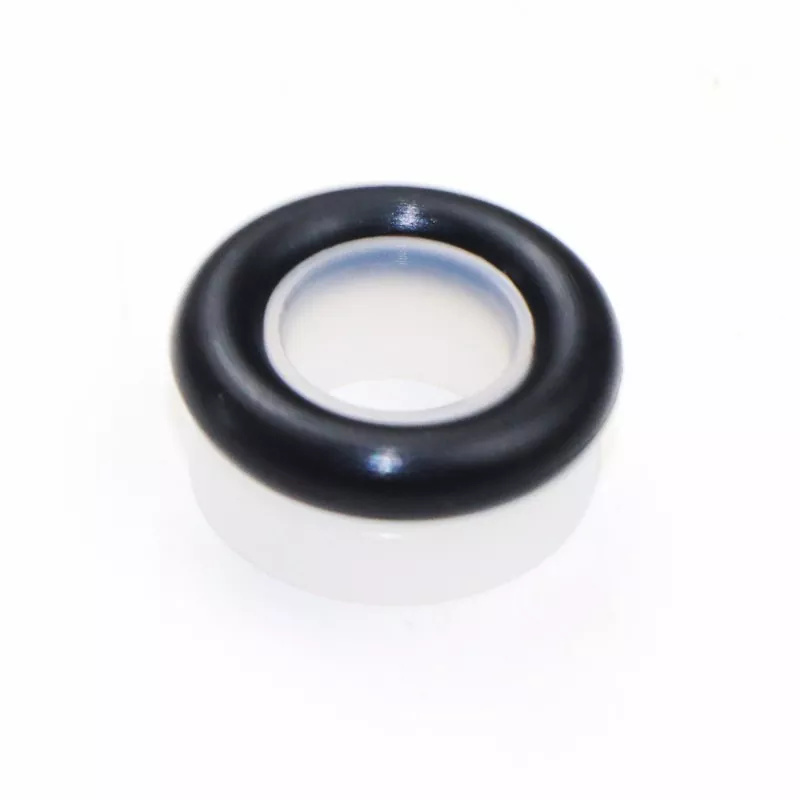

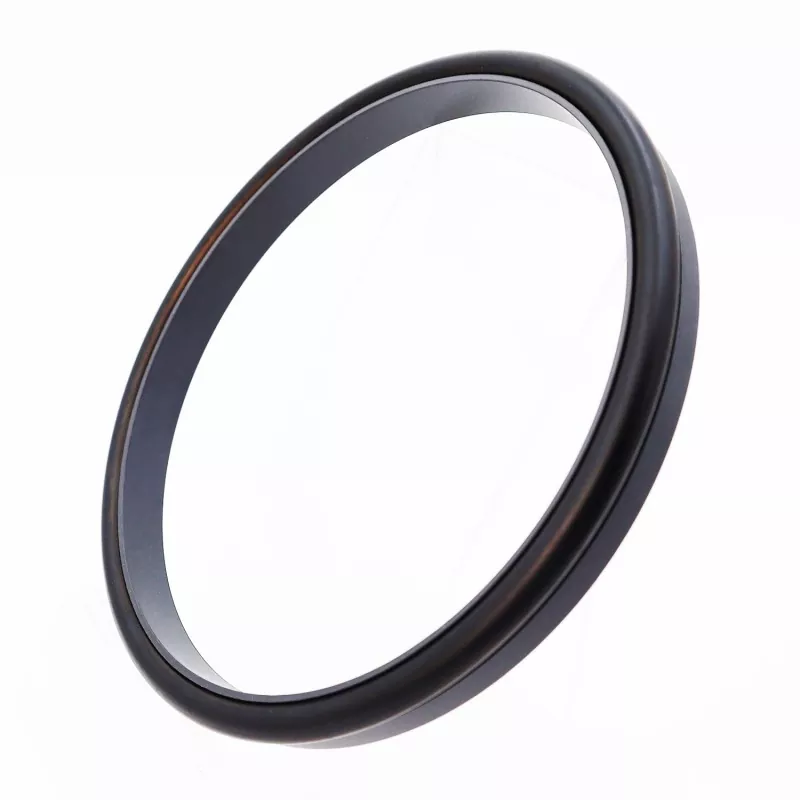

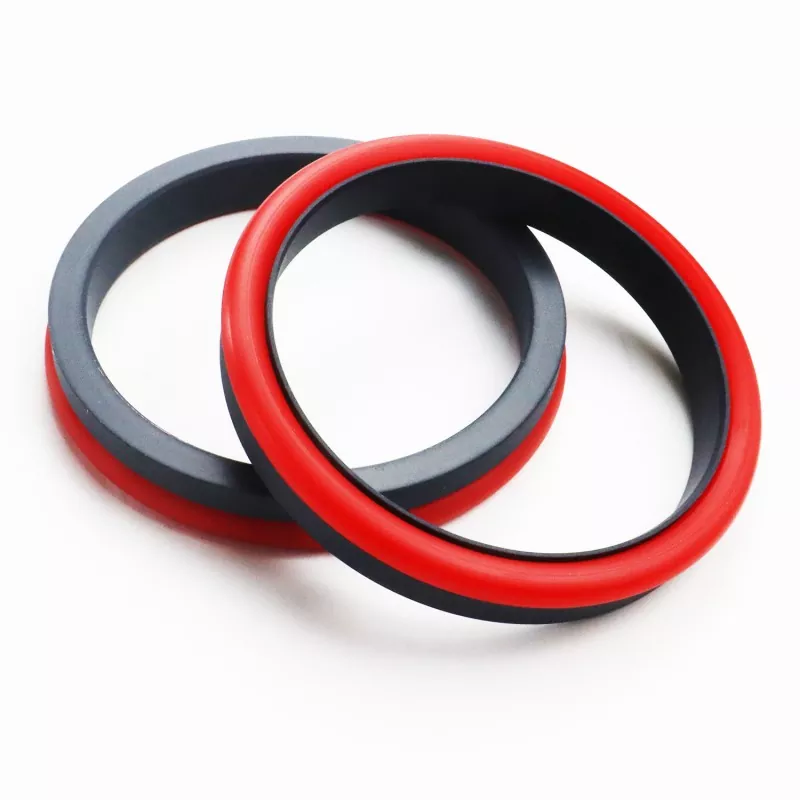

Segel Gabungan Sudut Kanan yang Diperkuat (Segel Tekanan Ultra Tinggi/Tekanan Hidraulik) terdiri dari cincin penyegel sudut kanan yang diperkuat yang terbuat dari PTFE dan material kompositnya, serta cincin-O. Sangat cocok untuk penyegelan searah dalam gerakan bolak-balik hidrolik.
Tergantung pada jenis O-ring yang digunakan, tersedia dalam seri RC08 dan RC09 (kompatibel dengan O-ring seri GB1235). Karena desain ketebalan cincin penyegel yang dioptimalkan, ia bekerja dengan baik bahkan dalam tekanan air atau media dengan viskositas rendah lainnya.
Desain struktural cincin penyegel yang diperkuat juga meningkatkan ketahanan segel terhadap tekanan tinggi dan sangat tinggi. Umumnya tidak cocok untuk pemasangan di alur tertutup.
1. Gesekan rendah, resistansi awal rendah, gerakan halus, gesekan dinamis dan statis yang sama, tidak ada mulur.
2. Umur panjang, cocok untuk penyegelan pelumasan bebas minyak.
3. Cocok untuk menyegel media bertekanan tinggi, bertekanan sangat tinggi, dan viskositas rendah seperti air.
Nilai ekstrim tidak boleh terjadi secara bersamaan.
|
Tekanan (MPa) |
Suhu (°C) |
Kecepatan (m/s) |
Media |
|
≤200 |
-35 hingga +100 (dengan cincin-O NBR) |
≤6 |
Oli hidrolik, cairan tahan api (HFA/HFB), gas, dll. |
|
-20 hingga +200 (dengan O-ring FKM) |
1. Bahan O-ring yang cocok: R01 Nitrile Butadiene Rubber (NBR), RO2 Fluororubber (FKM), dll.
2. Bahan cincin penyegel: Bahan standar PTFE3, bahan opsional lainnya termasuk PTFE2, PTFE4, dan bahan berkinerja tinggi lainnya.

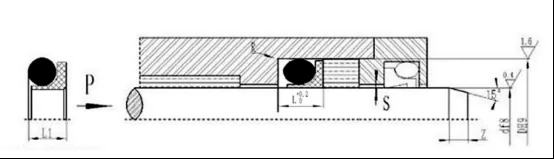

Model pemesanan RC08—80x90.2x11.2—PTFE3—R01 Model-Diameter Batang x Diameter Alur x Lebar Alur-Kode Bahan
Tabel Spesifikasi dan Parameter RC08
Dapat menghasilkan produk dengan ukuran berapa pun yang tercantum dalam tabel spesifikasi
|
Standar df8 RCO8 |
Beban ringan df8 RCO8-Q |
Beban berat df8 RC08-Z |
Diameter alur D H9 |
Lebar alur L+0,2 |
Tinggi segel L1 |
Sudut membulat Maks |
Jarak bebas radial Smaks |
talang Zmin |
Diameter kawat cincin-O dO |
|
|
<20MPA |
<60MPA |
|||||||||
|
-- |
5~17.9 |
-- |
hari+3.6 |
4.7 |
4.2 |
0.3 |
0.2 |
0.15 |
3 |
1.8 |
|
5~17.9 |
18~39.9 |
-- |
d+5.2 |
6.1 |
5.5 |
0.4 |
0.25 |
0.15 |
4 |
2.65 |
|
18~39.9 |
40~108,9 |
5~17.9 |
hari+6.8 |
8.0 |
7 |
0.4 |
0.25 |
0.2 |
5 |
3.55 |
|
40~108,9 |
109~629 |
18~39.9 |
hari+10.2 |
11.2 |
10 |
0.5 |
0.3 |
0.2 |
7 |
5.30 |
|
109~629 |
630~999 |
40~108,9 |
hari+13.4 |
14.2 |
12.7 |
0.6 |
0.35 |
0.25 |
10 |
7.00 |
|
630~999 |
1000~1599 |
109~629 |
hari+16.0 |
16.2 |
14.5 |
0.7 |
0.5 |
0.3 |
12 |
8.6 |
|
1000~1599 |
≥1600 |
630~999 |
hari+18.8 |
18.6 |
16.8 |
0.8 |
0.6 |
0.4 |
15 |
10.0 |
|
≥1600 |
-- |
1000~1599 |
hari+22.8 |
21.8 |
19.8 |
1.0 |
0.7 |
0.6 |
20 |
12.0 |
Catatan:1. Silakan berkonsultasi dengan perusahaan kami jika diperlukan sistem alur tertutup.
2. Tekanan> 60MPa, toleransi kesesuaian root H8/f8, segel tekanan ultra-tinggi Smax <0,05.
