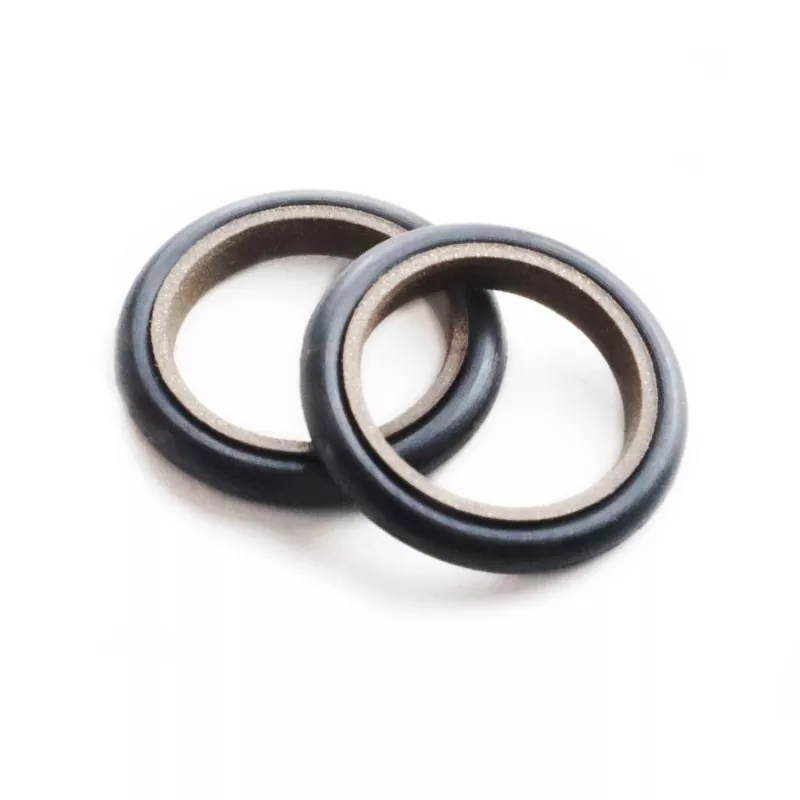

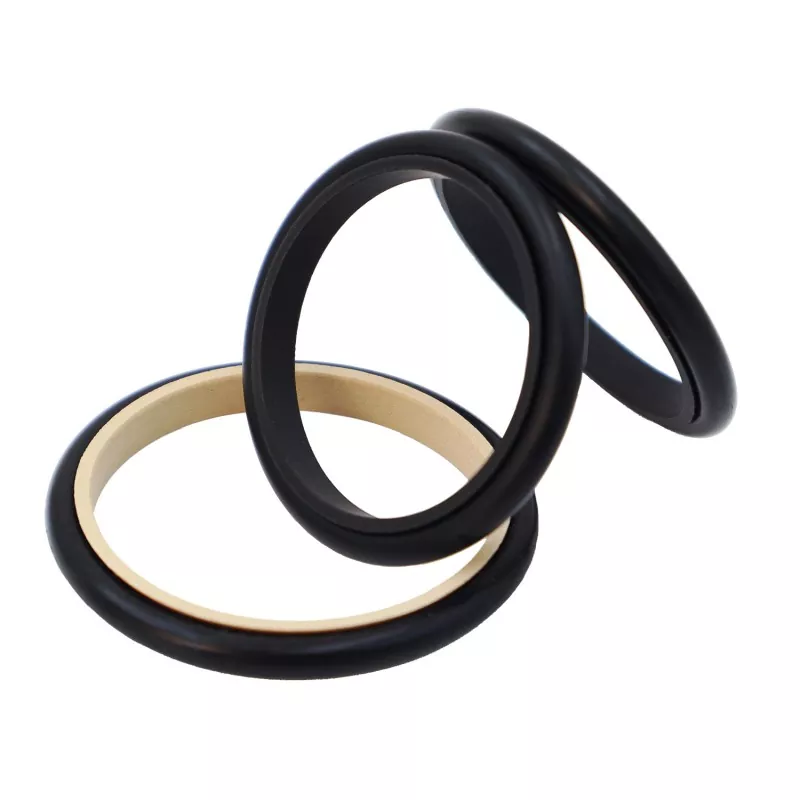

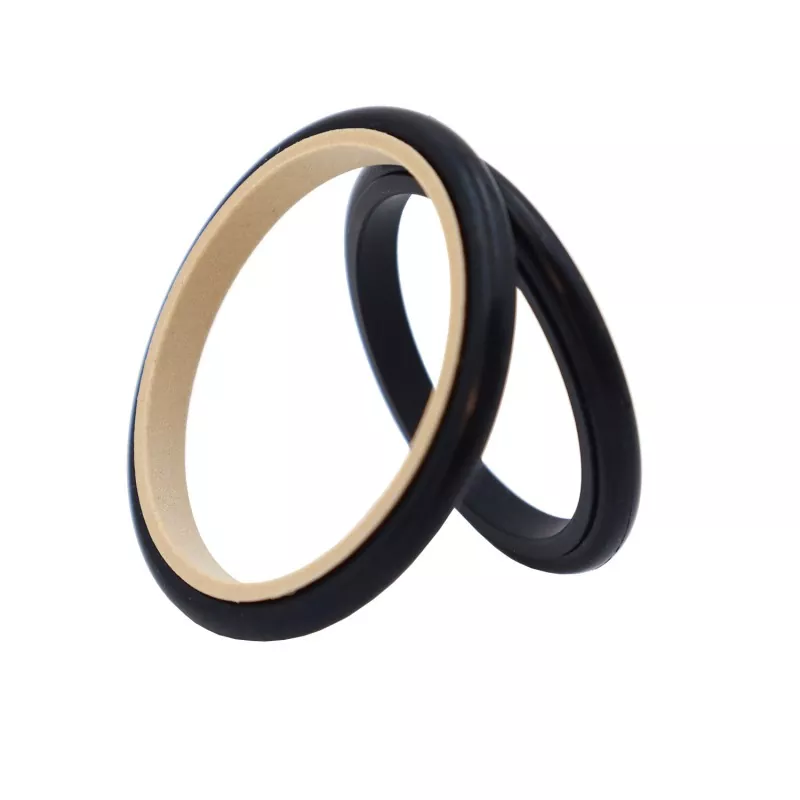

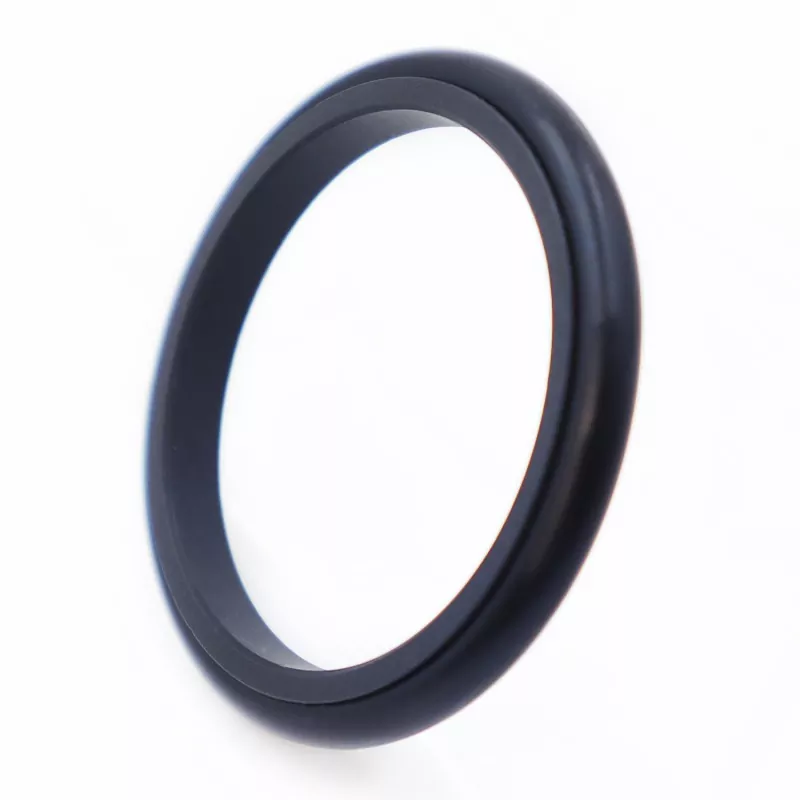

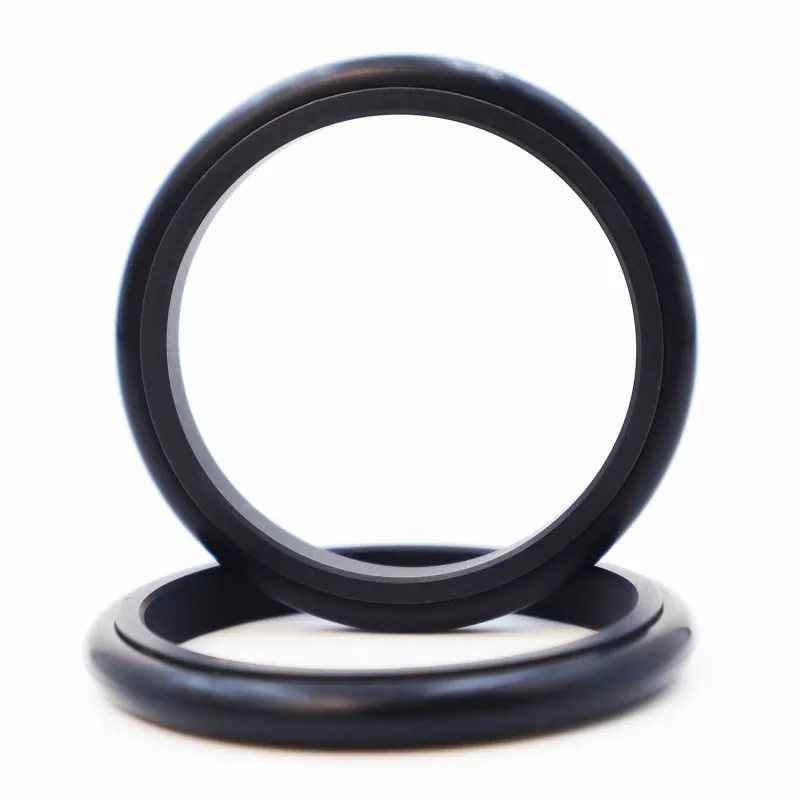

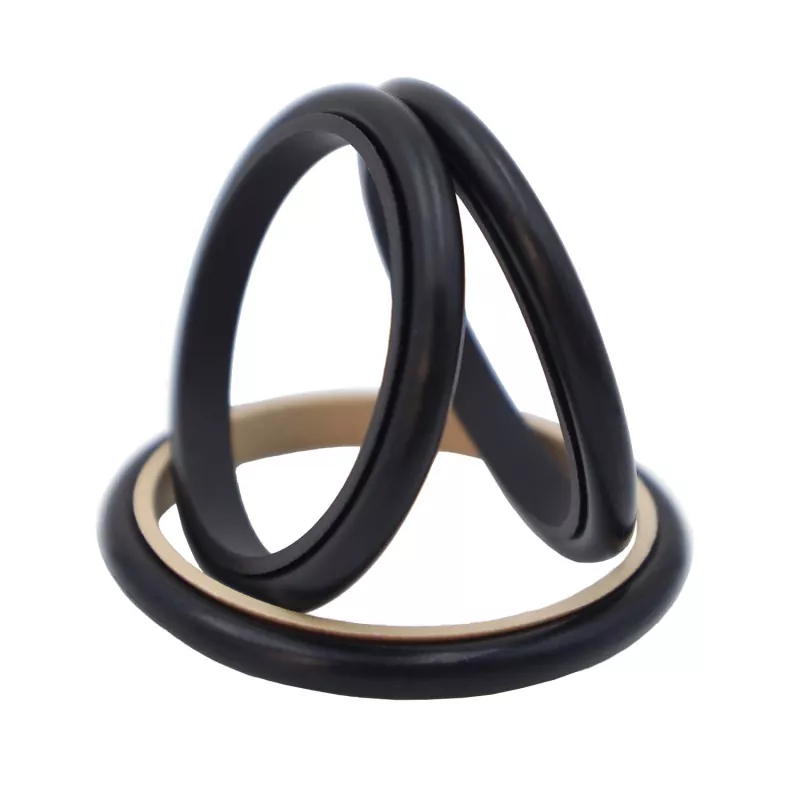

Segel Kombinasi Tutup terdiri dari cincin segel berbentuk tutup PTFE dan cincin-O karet, dirancang untuk penyegelan tekanan dua arah dalam aplikasi bolak-balik hidrolik dan pneumatik. Cincin-O memberikan gaya radial dan mengkompensasi keausan pada cincin segel; cincin segel memiliki desain bibir tipis yang menawarkan kemampuan kompensasi tindak lanjut yang sangat baik, sehingga menghasilkan kinerja penyegelan yang unggul. Ini kompatibel dengan alur o-ring GB1235 standar. Untuk diameter batang lebih kecil dari 30mm, desain alur tipe terpisah (terbuka) harus digunakan.
Segel ini cocok untuk kondisi pengoperasian hidrolik dan pneumatik dan mendukung penyegelan tekanan dua arah. Produk ini menawarkan keunggulan seperti gesekan yang rendah, ketahanan putus yang minimal, pengoperasian yang mulus tanpa selip, kesesuaian untuk pelumasan bebas oli, dan masa pakai yang lama. Ini membutuhkan ruang pemasangan minimal dan memudahkan pembongkaran dan pemeliharaan.
Catatan Pilihan: Untuk aplikasi dengan diameter batang 30mm atau kurang, disarankan untuk menggunakan alur tipe terpisah (terbuka) untuk pemasangan.
1. Cocok untuk aplikasi hidrolik dan pneumatik; mendukung penyegelan tekanan dua arah.
2. Gesekan rendah, resistensi pemisahan minimal, dan gerakan halus; gesekan dinamis dan statis yang sama; tidak ada tongkat-slip.
3. Umur panjang; cocok untuk aplikasi pelumasan bebas oli.
4. Desain kompak; instalasi dan pemeliharaan yang mudah.
Nilai batas tidak boleh terjadi secara bersamaan.
|
Tekanan (MPa) |
Suhu (°C) |
Kecepatan (m/s) |
Media |
|
≤20 |
-35 hingga +100 (dengan cincin-O NBR) |
≤6 |
Oli hidrolik berbahan dasar mineral, cairan tahan api (HFA/HFB), gas, dll. |
|
-20 hingga +180 (dengan O-ring FKM) |
1. Bahan untuk O-ring penyertanya antara lain: R01 Nitrile Rubber (NBR), R02 Fluororubber (FKM), dll.
2. Bahan cincin penyegel: Bahan standar PTFE3; bahan alternatif termasuk PTFE1, PTFE2, dan PTFE4.
Model Pesanan: RC13—80-PTFE3—R01 atau SPNC-80-PTFE3—R01
RC13/SPNC - Model 80 - Diameter Poros dPTFE3 - Kode Material PTFE R01 - Kode Material O-ring
Produk dapat diproduksi dalam berbagai ukuran yang tercantum dalam tabel spesifikasi.
|

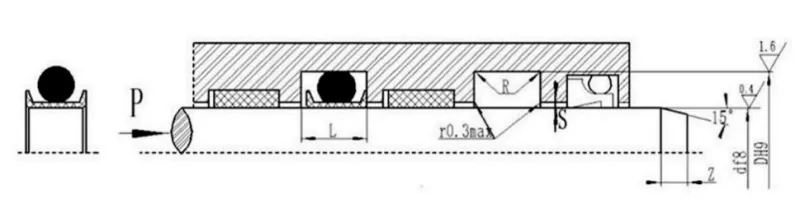

Kisaran diameter poros d f8 |
Diameter alur D H9 |
Lebar alur L+0,2 |
Jari-jari sudut Maks |
Izin radial maksimal |
Talang Zmin |
Diameter kawat cincin-O d0 |
|
|
Untuk aplikasi hidrolik |
Untuk aplikasi pneumatik dan hidrolik gesekan rendah |
||||||
|
3~10 |
hari+3 |
hari+3.5 |
2.5 |
0.4 |
0.2 |
3 |
1.9 |
|
10~22 |
hari+4 |
hari+4.6 |
3.2 |
0.6 |
0.3 |
4 |
2.4 |
|
22~50 |
hari+6 |
hari+6.6 |
4.7 |
1 |
0.3 |
5 |
3.5 |
|
48~150 |
hari+10 |
hari+10.6 |
7.5 |
1 |
0.35 |
6 |
5.7 |
|
150~1500 |
hari+15 |
hari+15.6 |
11.0 |
2.5 |
0.4 |
8 |
8.6 |
