Sebagai produsen yang mengkhususkan diri pada segel bertekanan tinggi, Ruichen Sealing menawarkan "Segel Gabungan Tipe Kaki". Cincin penyegel memiliki struktur bibir tipis yang memberikan kemampuan kompensasi dinamis yang sangat baik. Permukaan penyegelan berbentuk kaki yang unik—menggunakan alur berbentuk baji—meningkatkan ketahanan terhadap kontaminasi dan mengurangi gesekan; desain khusus ini secara signifikan meningkatkan ketahanan terhadap tekanan, sehingga cocok untuk aplikasi bertekanan tinggi dan bertekanan sangat tinggi. Catatan: Segel ini tidak cocok untuk pemasangan di alur tertutup.
Kami menyambut pertanyaan mengenai seleksi dan pesanan massal dari pembeli peralatan teknik.

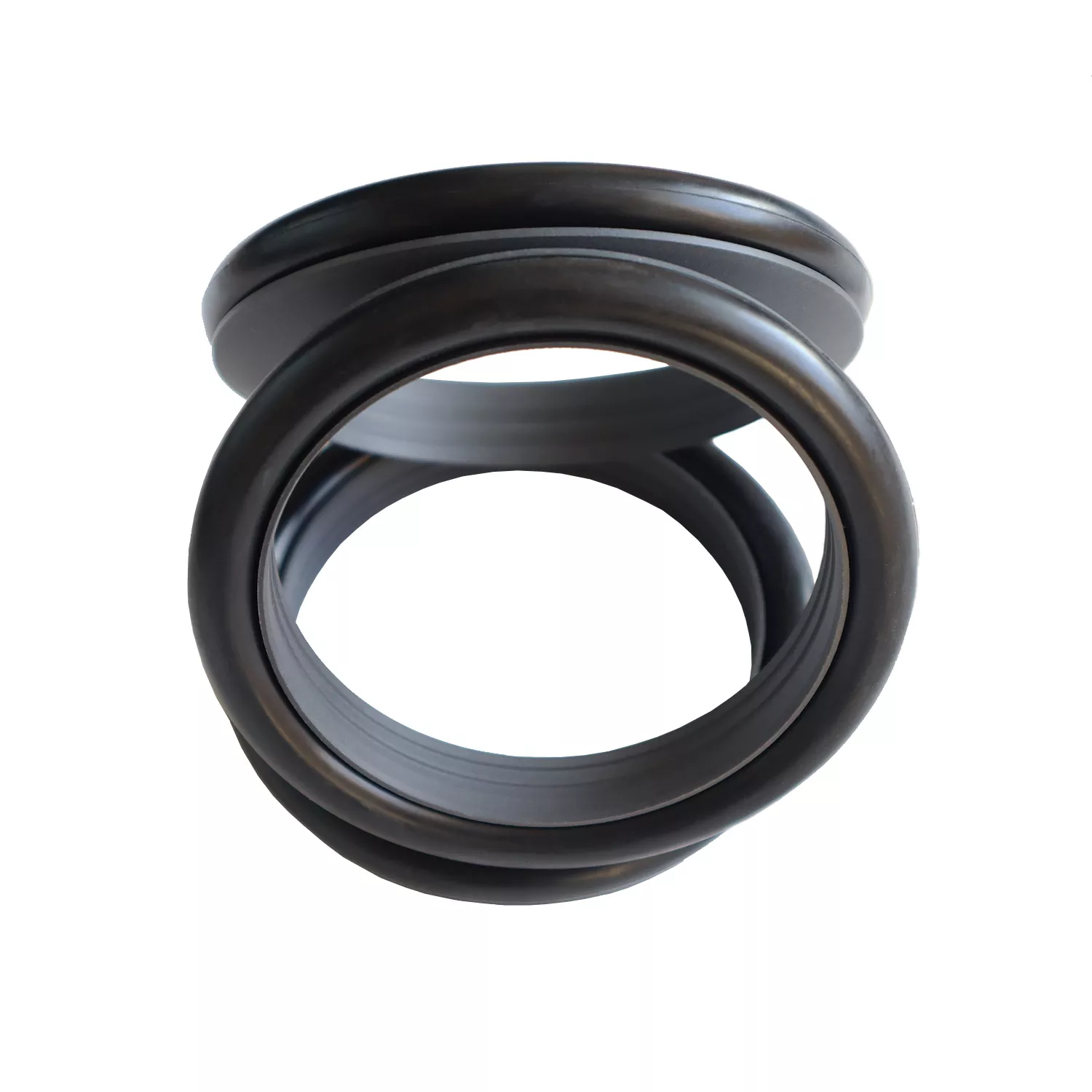

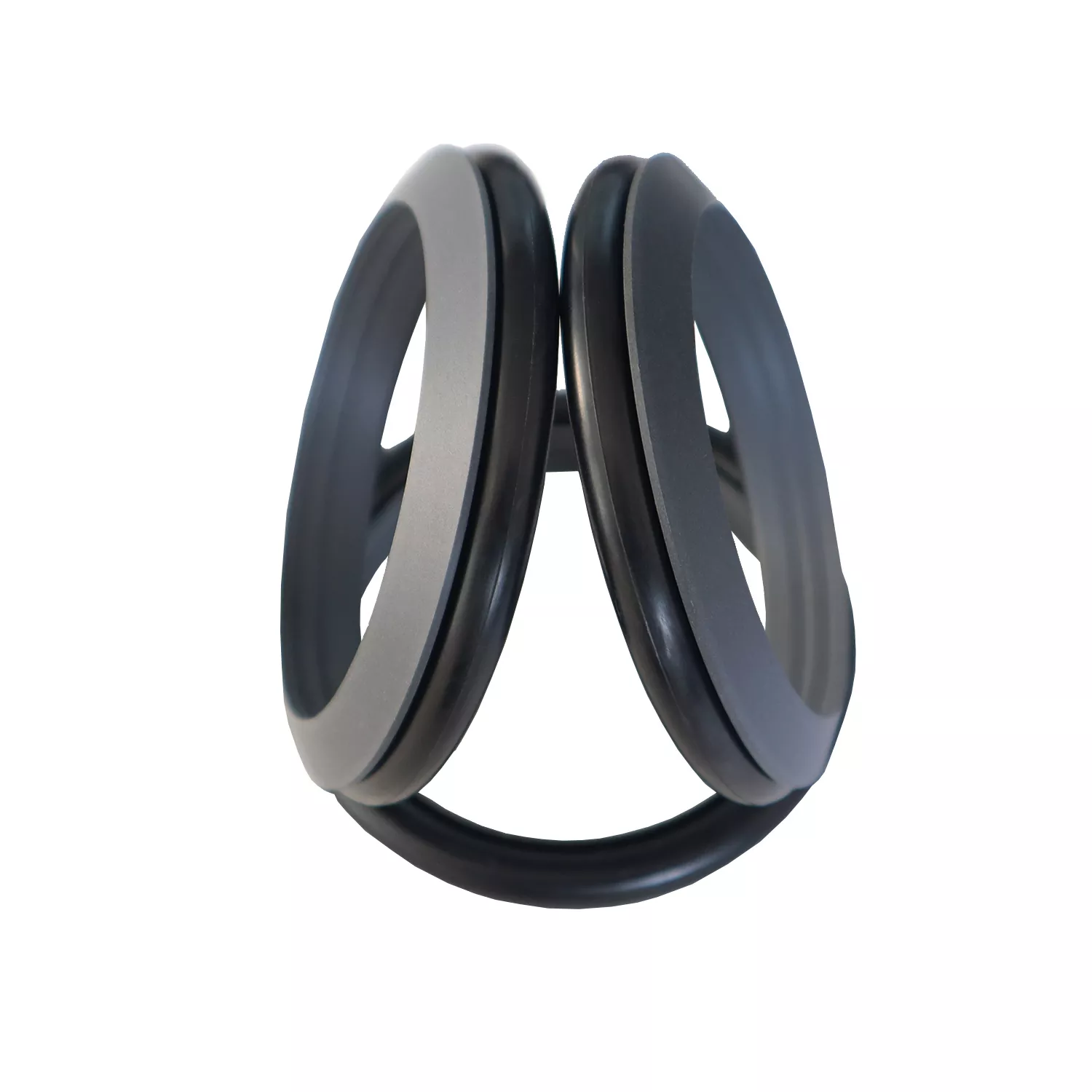

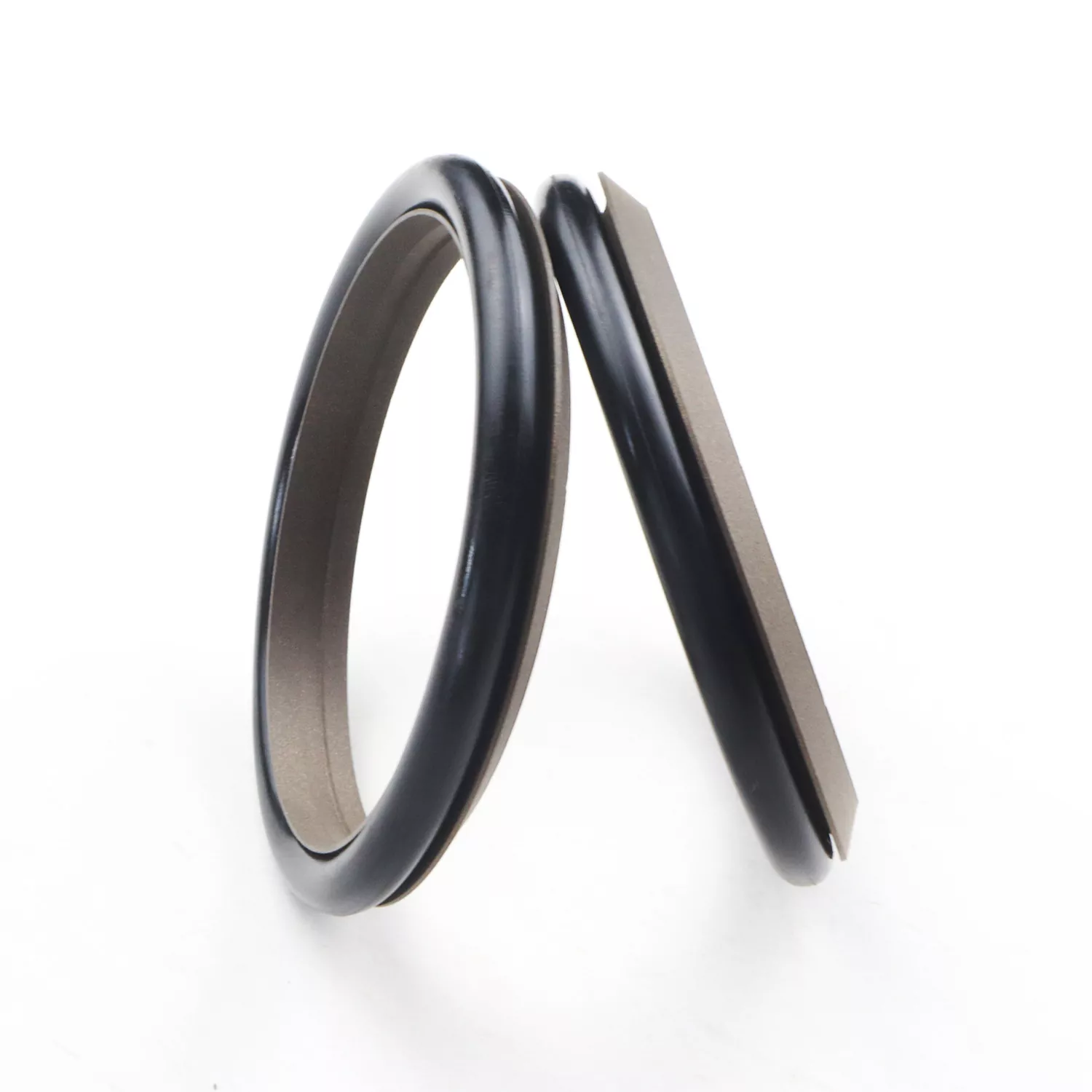

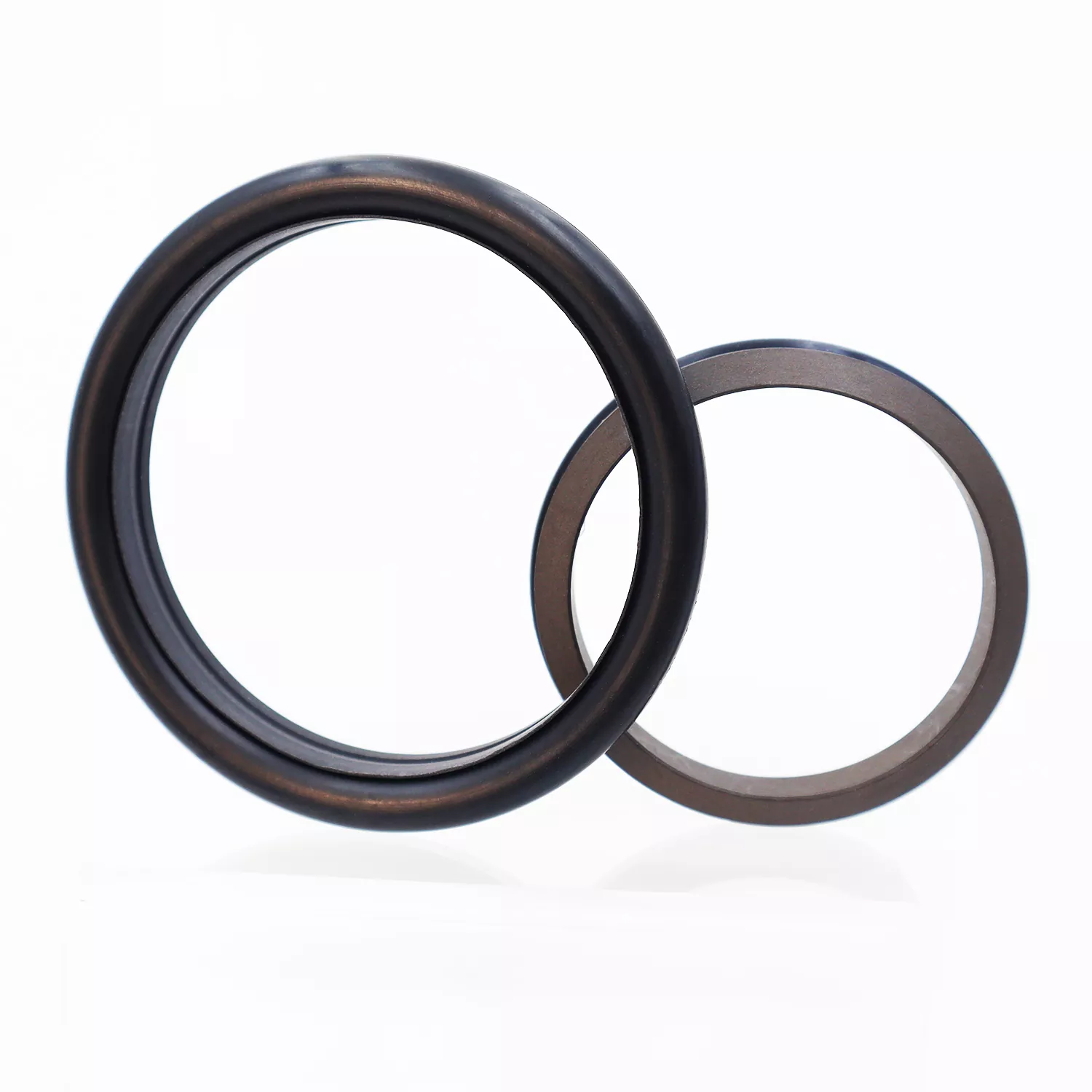

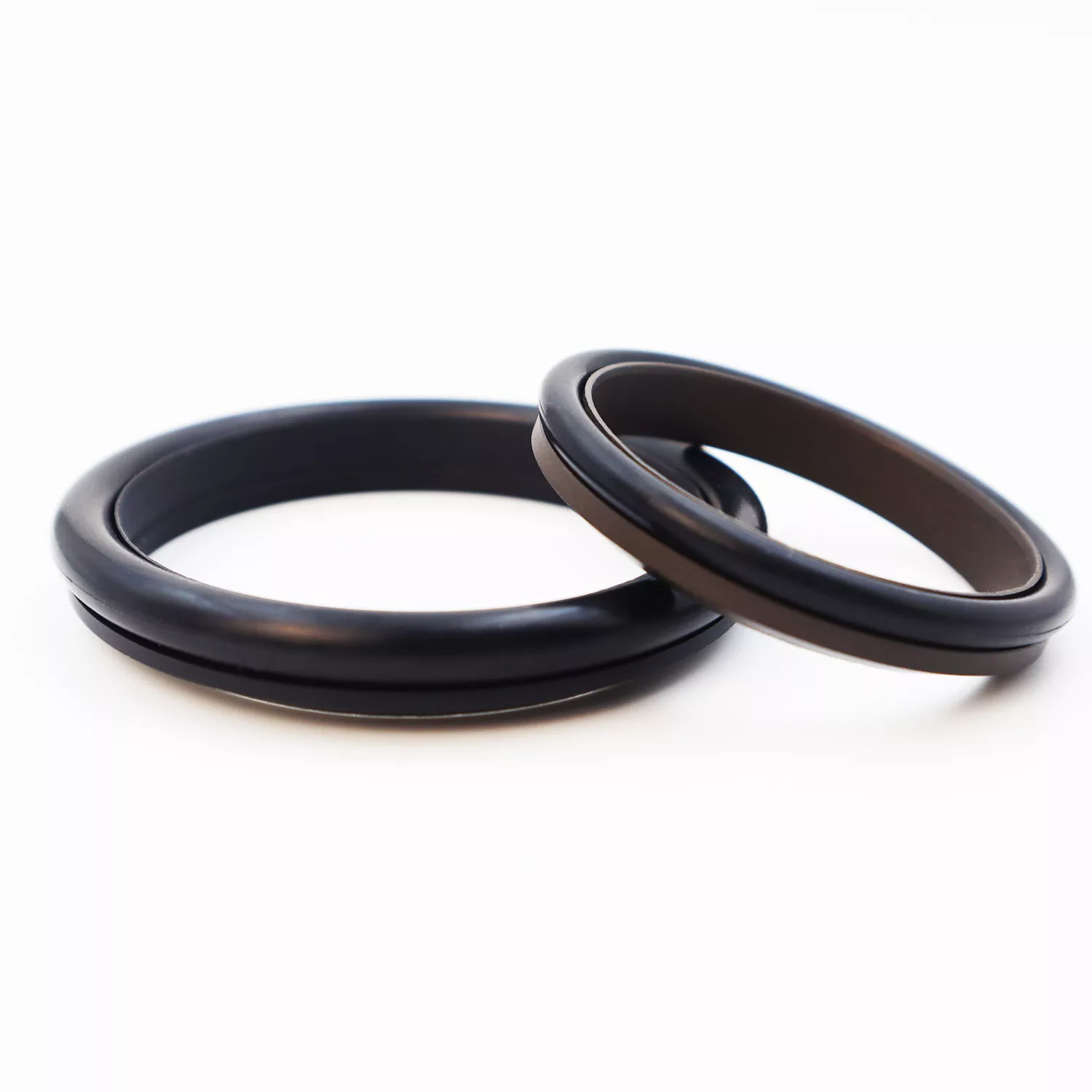

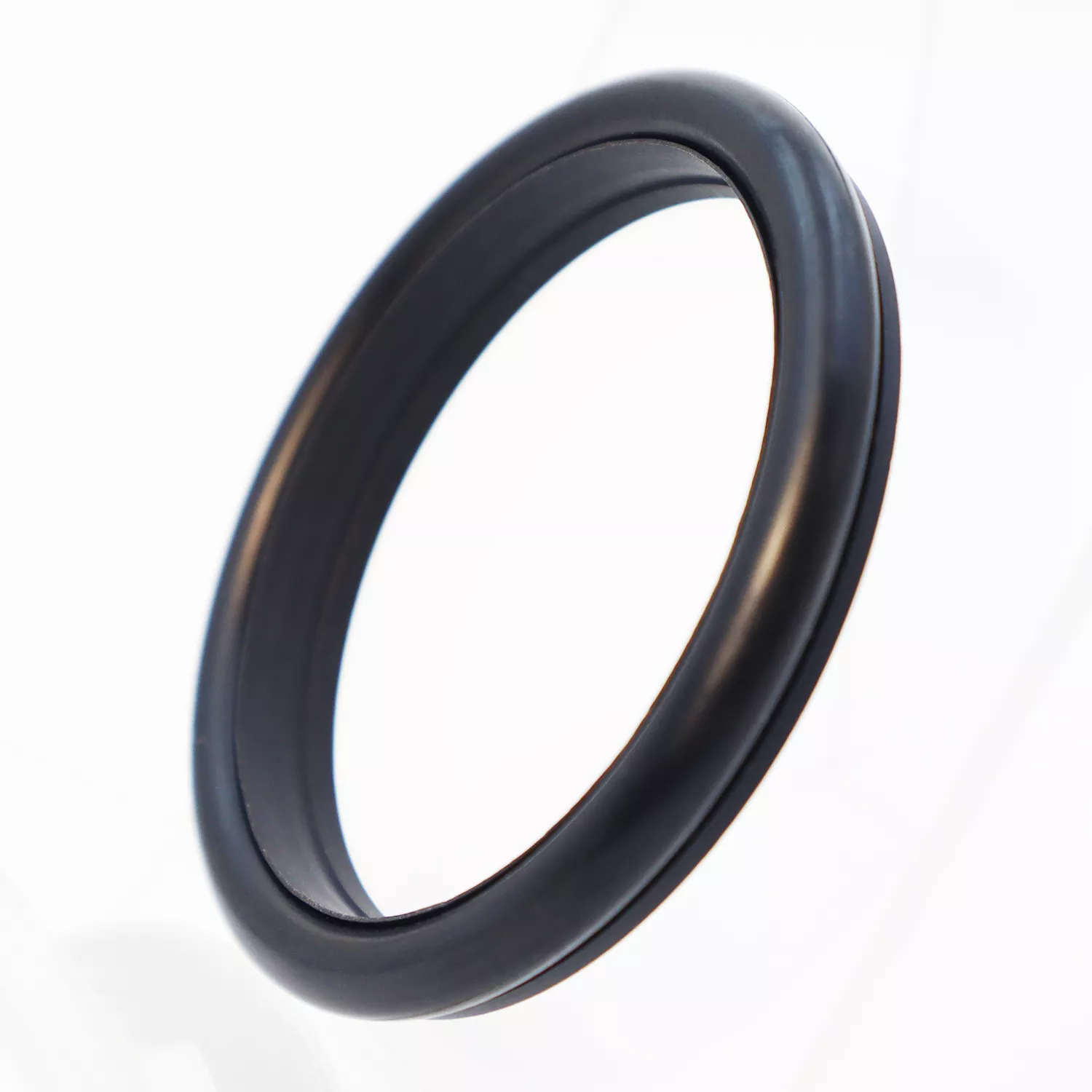

Segel Gabungan Tipe Kaki terdiri dari cincin penyegel berbentuk kaki (terbuat dari komposit PTFE atau PTFE) yang dipasangkan dengan cincin-O karet; ini dirancang untuk penyegelan kerja tunggal dalam aplikasi bolak-balik hidrolik dan pneumatik.
Ini dikategorikan ke dalam seri RC03 dan seri RC04 (yang menggunakan cincin-O seri GB1235) berdasarkan cincin-O yang menyertainya. Cincin penyegel memiliki desain bibir tipis yang menawarkan kompensasi dinamis unggul, sehingga menghasilkan kinerja penyegelan yang sangat baik. Alur berbentuk baji pada permukaan penyegelan berbentuk kaki meningkatkan integritas penyegelan dan ketahanan terhadap kontaminasi sekaligus mengurangi gesekan. Desain strukturalnya juga meningkatkan kemampuan penanganan tekanan segel. Umumnya tidak dapat dipasang di alur tertutup.
1. Cocok untuk aplikasi hidrolik dan pneumatik
2. Kinerja penyegelan yang sangat baik di lingkungan bertekanan tinggi dan bertekanan rendah
3. Gesekan rendah; resistensi start-up yang minimal dan gerakan yang mulus; gesekan dinamis dan statis yang sama; tidak ada efek lengket
4. Umur panjang; cocok untuk aplikasi pelumasan bebas oli
5. Mampu menangani persyaratan penyegelan bertekanan tinggi dan bertekanan sangat tinggi
Nilai pembatas tidak boleh terjadi secara bersamaan.
|
Tekanan (MPa) |
Suhu (°C) |
Kecepatan (m/s) |
Media |
|
≤100 |
-35 hingga +100 (dengan cincin-O NBR) |
≤6 |
Oli hidrolik, cairan tahan api (HFA/HFB), gas, dll. |
|
-20 hingga +180 (dengan O-ring FKM) |
1. Bahan O-ring yang kompatibel meliputi: RO1 Nitrile Rubber (NBR), RO2 Fluororubber (FKM), dll.
2. Bahan cincin penyegel: Bahan standar PTFE3; opsi lain yang tersedia termasuk PTFE2, PTFE4, dan material berkinerja tinggi lainnya.

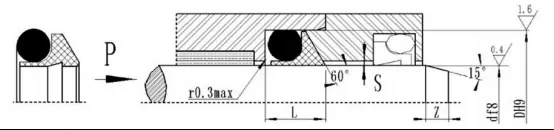

Model Pesanan: RC03—80x89x10-PTFE3-R01
Model - Diameter Batang x Diameter Alur x Lebar Alur PTFE3 - Kode material PTFE yang dimodifikasi R01 - Kode material O-ring
Produk dapat diproduksi dalam berbagai ukuran yang tercantum dalam tabel spesifikasi.
|
d f8 |
D H9 |
L+0.2 |
maksimal |
Zmin |
d0 |
|
|
<40MPA |
<60MPA |
|||||
|
5~17 |
hari+4.7 |
5.2 |
0.25 |
0.15 |
4 |
2.65 |
|
18~39 |
d+6.2 |
6.6 |
0.25 |
0.2 |
5 |
3.55 |
|
40~108 |
hari+9.0 |
10.0 |
0.3 |
0.2 |
7 |
5.30 |
|
109~670 |
hari+12.0 |
13.2 |
0.35 |
0.25 |
10 |
7.00 |
|
671~999 |
hari+14.6 |
15.8 |
0.5 |
0.3 |
12 |
8.6 |
|
1000~1600 |
hari+18 |
17.4 |
0.6 |
0.4 |
15 |
10 |
|
>1600 |
hari+21.2 |
22 |
0.7 |
0.6 |
20 |
12 |
Catatan: 1. Untuk tekanan >60 MPa, gunakan toleransi kesesuaian H8/f8 di area dasar segel; untuk penyegelan tekanan ultra tinggi, Smax <0,05.
2. Silakan berkonsultasi dengan kantor jika diperlukan struktur alur tertutup.
Kompatibel dengan cincin-O GB1235; produk dengan ukuran berapa pun yang tercantum dalam tabel spesifikasi dapat diproduksi.
|
d f8 |
D H9 |
L+0.2 |
maksimal |
Zmin |
d0 |
|
|
<40MPA |
<60MPA |
|||||
|
5~39 |
d+6.2 |
6.6 |
0.25 |
0.2 |
5 |
3.5 |
|
40~150 |
hari+9.8 |
10.6 |
0.3 |
0.2 |
7 |
5.7 |
|
151~1500 |
hari+14.6 |
15.8 |
0.5 |
0.3 |
12 |
8.6 |
