Elemen Panduan Segel Hidrolik

Elemen panduan segel hidrolik, seperti produk segel hidrolik kami yang lain, memiliki model subdivisi tertentu. Ruichen Seals selalu mempertahankan pengembangan produk dan kontrol kualitas. Setiap model memiliki karakteristik desain dan produksi yang berbeda, dan memiliki kondisi kerja dan aplikasi yang lebih bertarget.

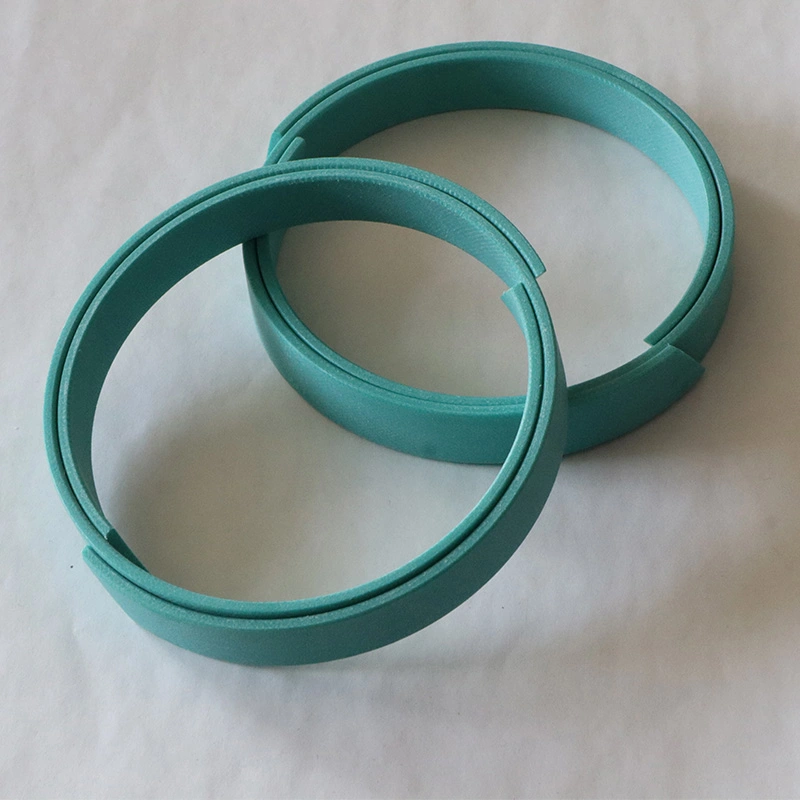

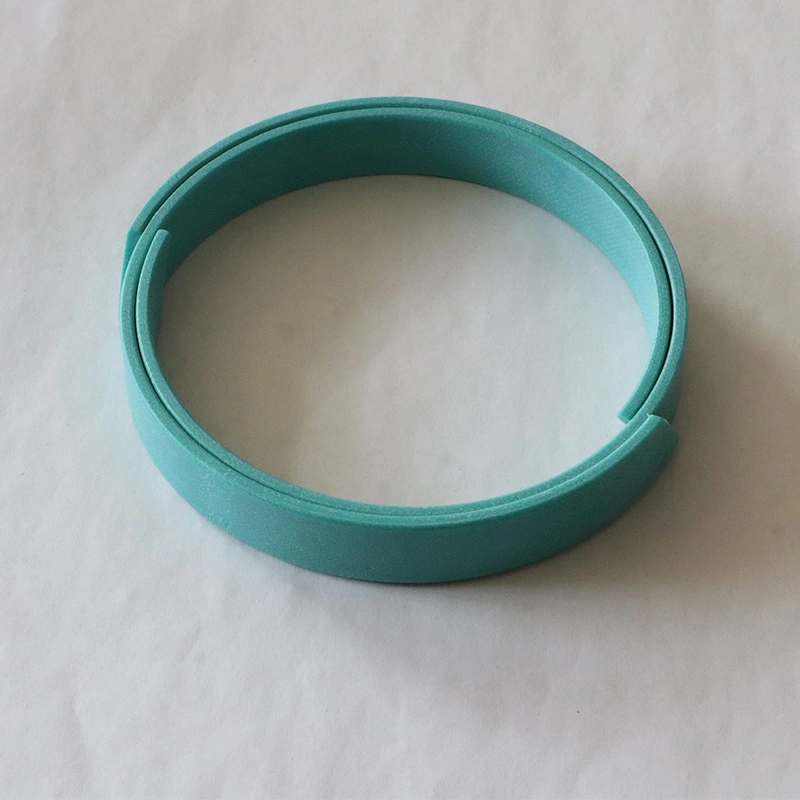

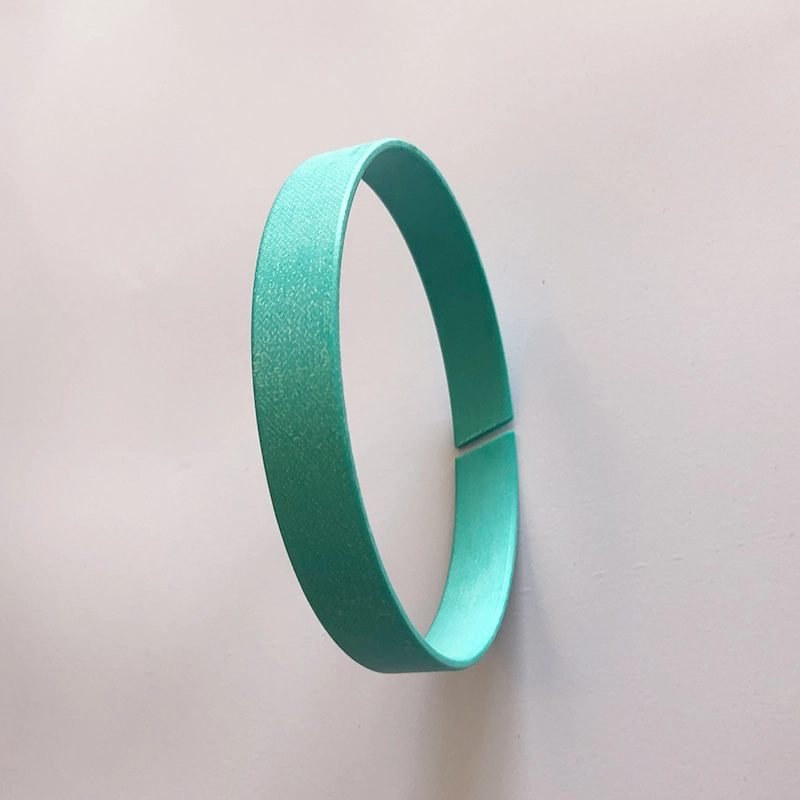

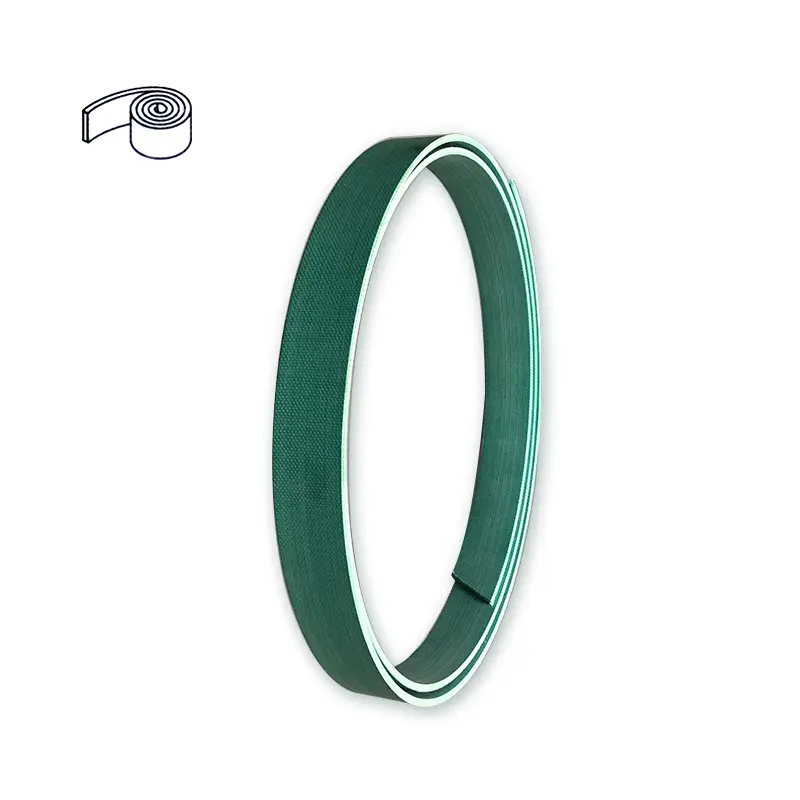

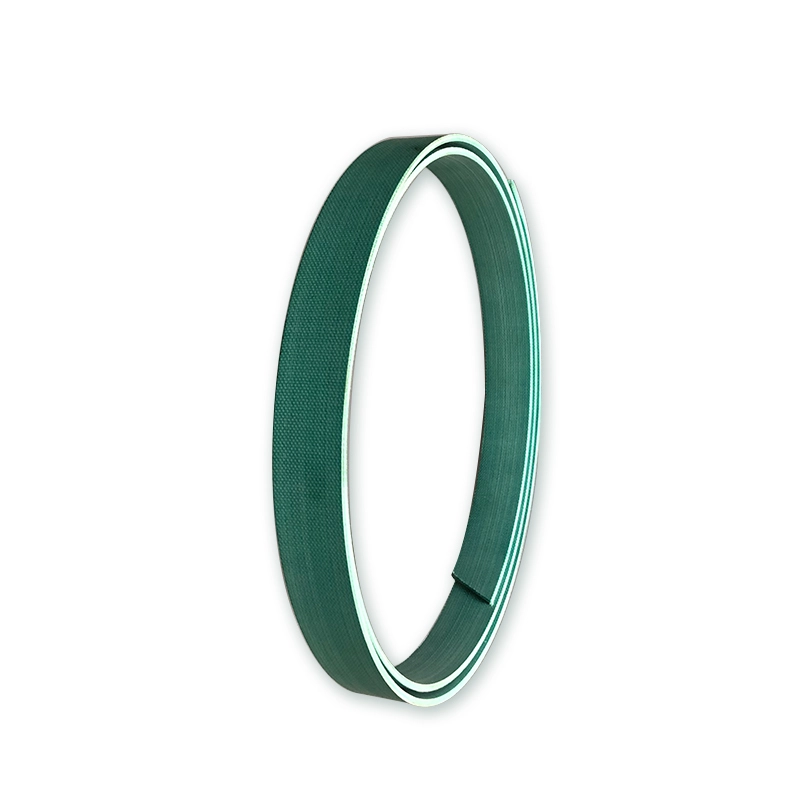

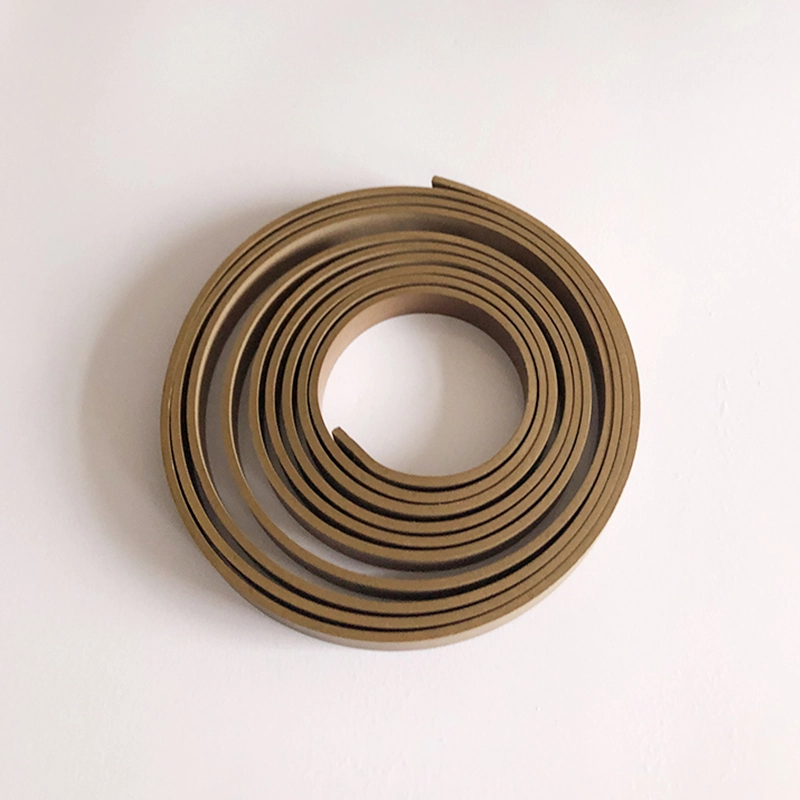

Sabuk pemandu polytetraethylene yang diperkuat memiliki karakteristik beban tinggi, keausan rendah, gesekan rendah dan tidak ada creeping karena penambahan bubuk perunggu dan bahan lainnya untuk bahan PTFE. RC1082 Sabuk pemandu fenolik yang diperkuat kain memiliki kapasitas beban radial yang lebih tinggi daripada sabuk pemandu PTFE karena penggunaan bahan yang diperkuat kain fenolik. Kedua sabuk pemandu disediakan dalam gulungan, yang dapat dipotong oleh pengguna untuk pemasangan yang mudah dan menghindari kontak logam di permukaan geser.

Cincin dukungan adalah komponen dasar penting dari silinder hidrolik. Untuk beradaptasi dengan pengembangan segel gabungan cincin geser dan struktur bantalan lunak di dunia, perusahaan kami telah berhasil mengembangkan cincin dukungan fenolik yang diperkuat kain (sabuk). Tahun penggunaan aktual telah menunjukkan bahwa produk ini telah mencapai atau melampaui tingkat kualitas produk asing yang serupa dan telah dipuji secara luas oleh pengguna. Tabel kinerja cincin dukungan (sabuk) yang diproduksi oleh perusahaan kami dapat digunakan sebagai referensi. Piston dan batang piston dari silinder hidrolik bolak -balik memainkan peran pendukung dan penuntun.

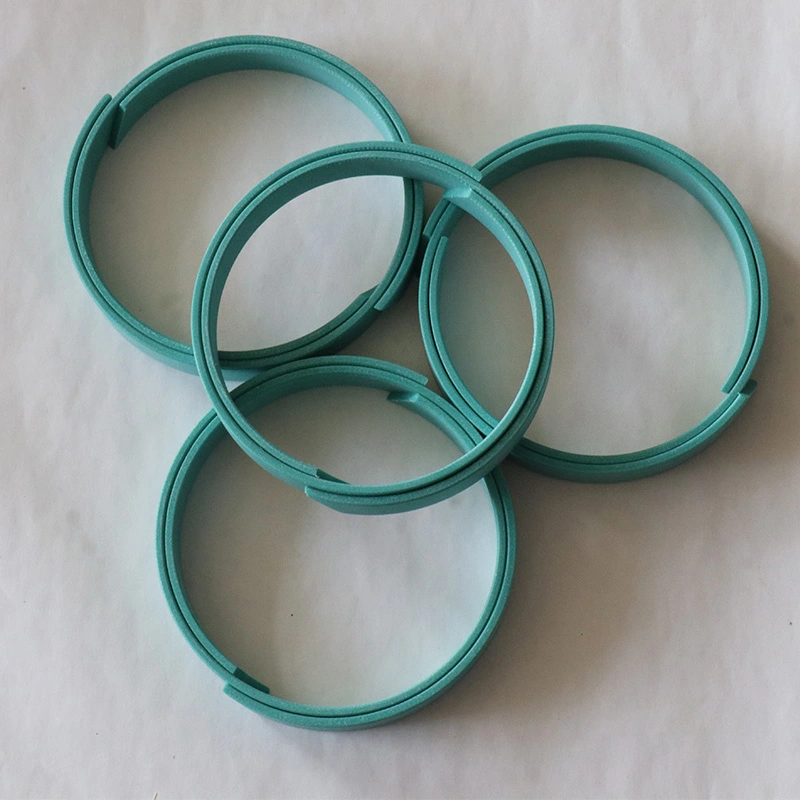

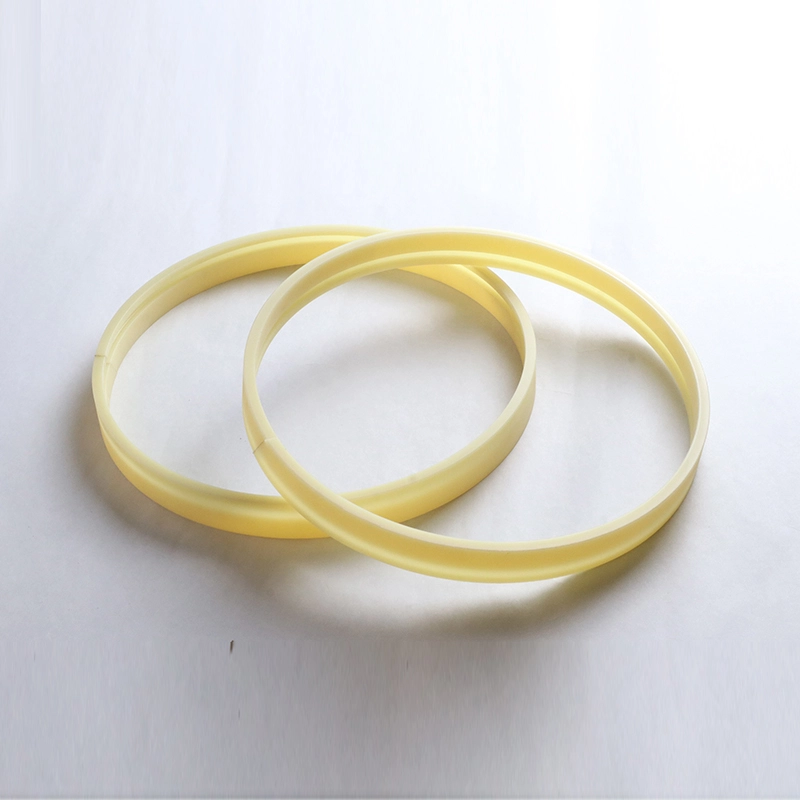

Cincin panduan non-logam RCS untuk piston batang RCT Ring Non-Metallic Guide For Piston

Untuk piston atau batang piston yang mengalir di silinder hidrolik, cincin keausan memiliki efek panduan yang tepat dan dapat menyerap gaya radial. Pada saat yang sama, cincin keausan dapat mencegah kontak logam dari bagian geser di silinder hidrolik. Dibandingkan dengan cincin keausan logam, cincin keausan non-logam memiliki banyak keunggulan. Di antara mereka, cincin panduan fenolik dan ptfe yang diperkuat kain tersedia dalam pemotongan di tempat dan jenis siap pakai.

1. Resistensi keausan yang baik

2. Hindari kontak logam

3. Dapat menekan getaran mekanis

4. Karena efek pemusatan cincin keausan, izin radial yang lebih besar diperbolehkan

5. Alur sederhana dan mudah dipasang

Biaya pemeliharaan rendah berdasarkan keunggulan di atas, ini banyak digunakan

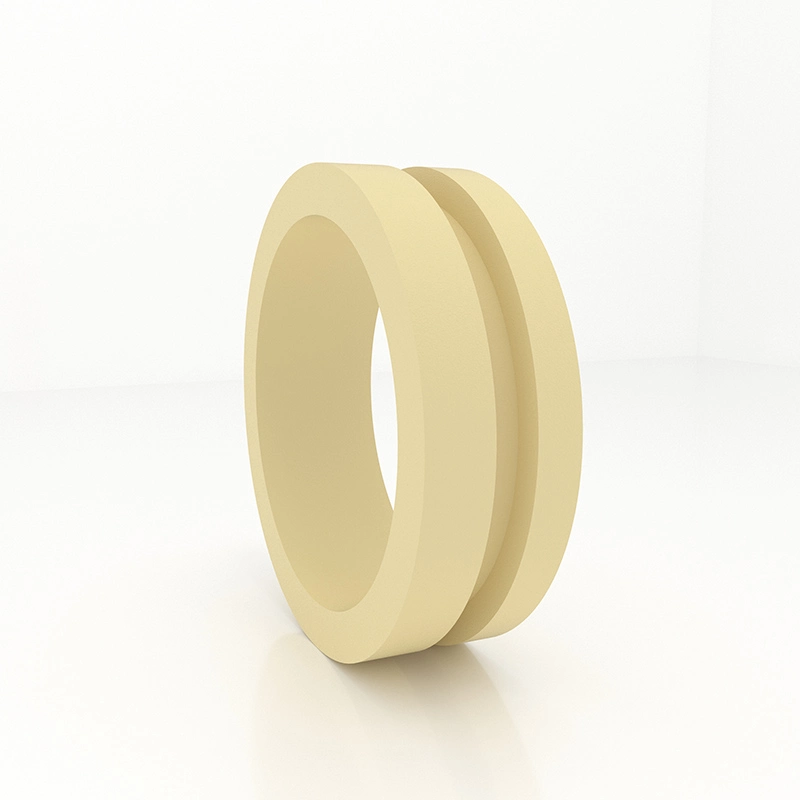

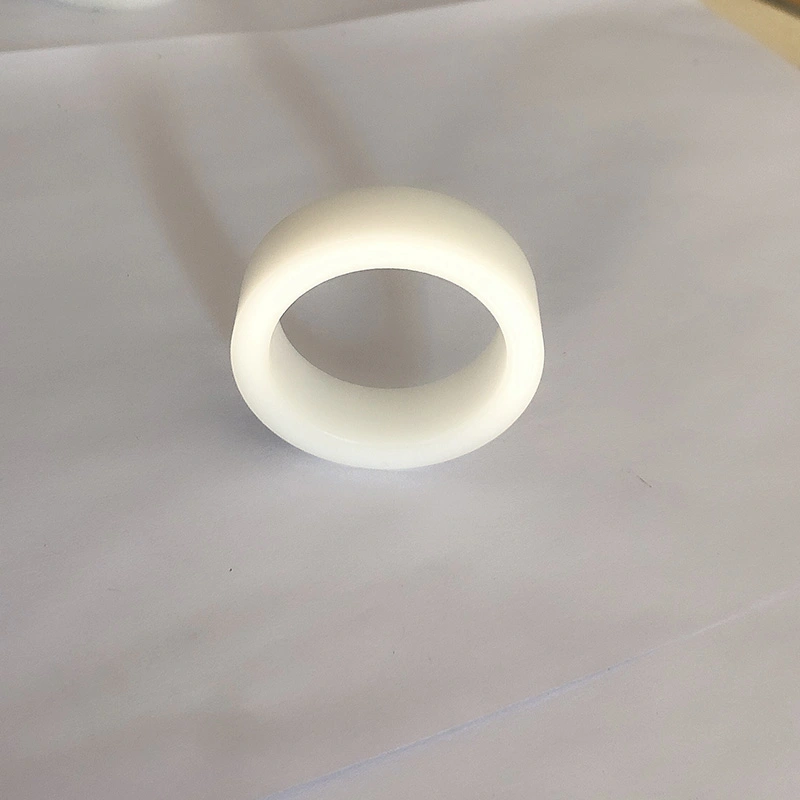

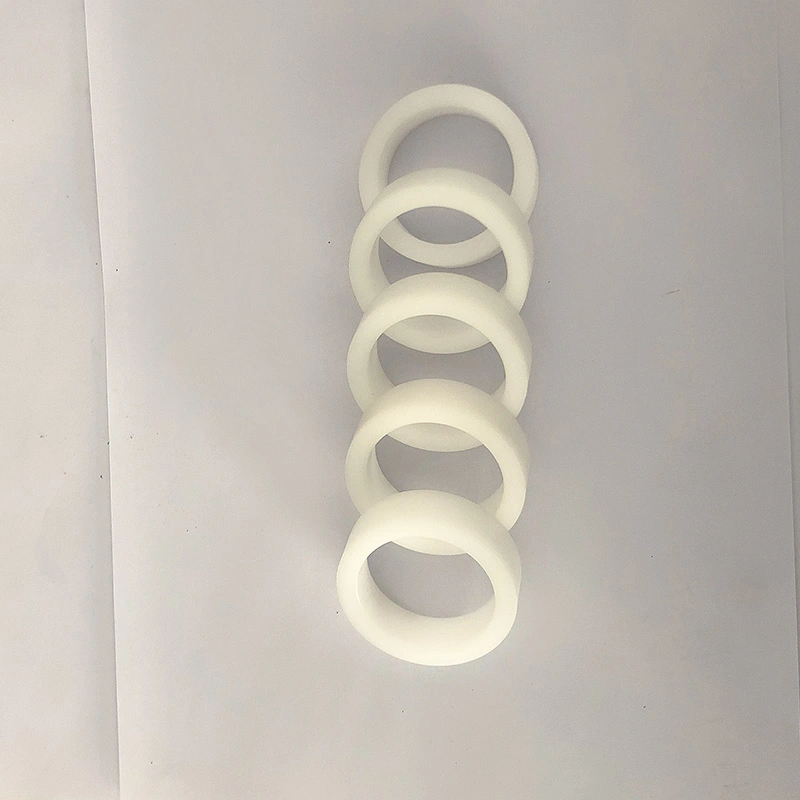

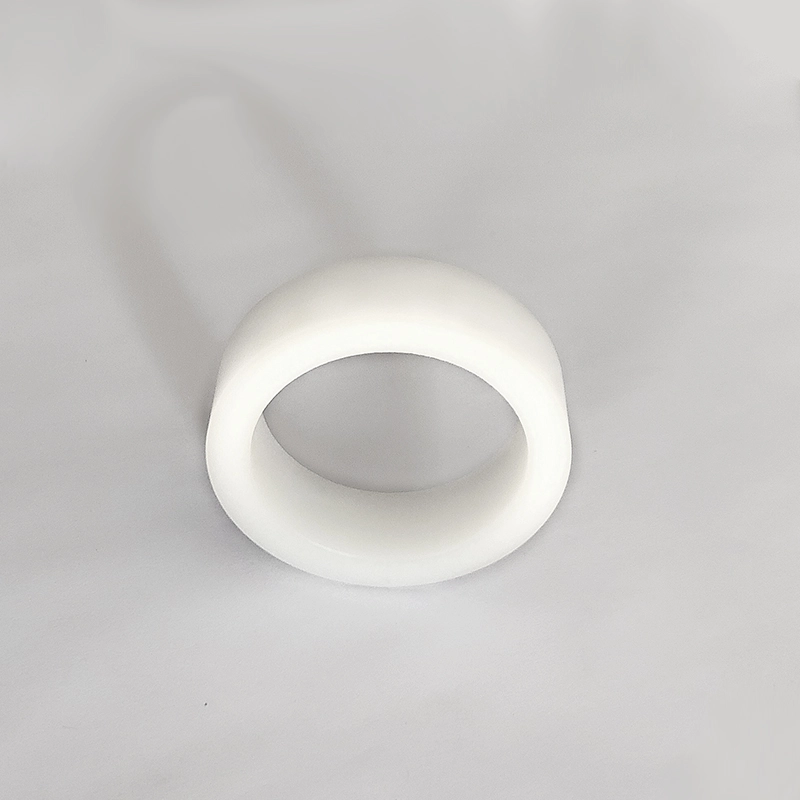

Lengan pemandu

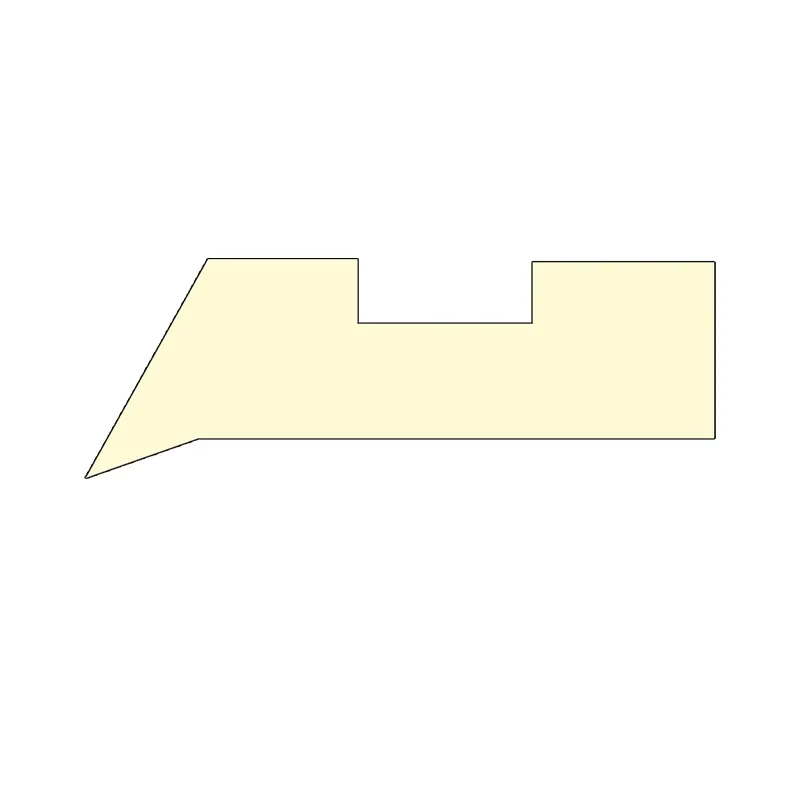

GFAI adalah lengan panduan untuk piston rod, yang mendukung dan memandu batang piston dan juga memiliki fungsi tahan debu. Lengan pemandu GFI dan GFA adalah lengan pemandu untuk batang piston, yang mendukung dan memandu batang piston.

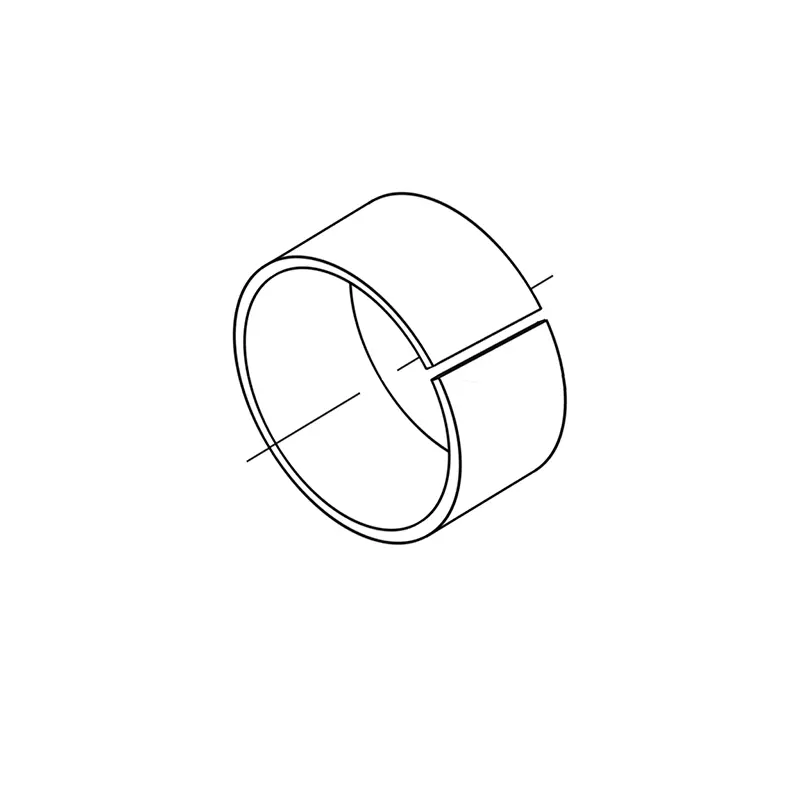

Cincin pemandu RCSF-1 terbuat dari pelat baja sebagai dasar, bubuk perunggu yang disinter di tengah, dan campuran polytetrafluoroethylene dan serat yang digulung di permukaan. Fitur: 1. Campuran PTFE dan serat adalah 0,01-0,03mm, membentuk film transfer untuk melindungi permukaan ganda dan memiliki sifat pelumasan diri; 2. Lapisan bubuk tembaga adalah 0,2-0,3mm, dengan kapasitas penahan beban yang baik dan ketahanan aus, konduktivitas termal yang baik; 3. Baja karbon rendah, memberikan kapasitas penahan beban yang baik dan konduktivitas termal.

Cincin pemandu perunggu tipe RCFB terbuat dari perunggu CUSN8 sebagai bahan dasar dan merupakan bushing ekonomis dengan kapasitas penahan beban tinggi dan ketahanan yang baik. Permukaan kerja produk RCFB090 ditutupi dengan lubang oli berlian biasa, dan permukaan kerja produk RCFB092 ditutupi dengan lubang minyak biasa, yang memainkan peran penyimpanan minyak. Lebih mudah untuk membentuk film minyak di awal gerakan, sehingga mengurangi resistensi gesekan awal.

Fitur dan Aplikasi Produk:

Contoh Pemesanan:

PTFE Panduan Pita Contoh Pemesanan RC1081—9.7x2.5

Contoh Pemesanan Pita Pita Kain Fenolik RC1082—9.7x2.5

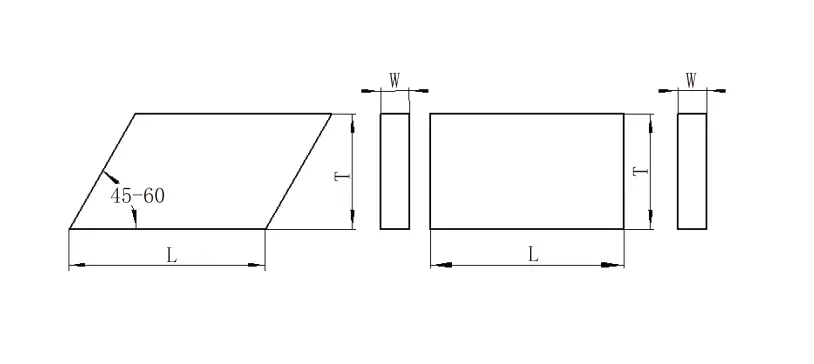

Perhitungan panjang pemotongan

Untuk poros: l = 3.1 (d+w) untuk lubang: l = 3.1 (d-w)

L --- Panjang cincin D --- Diameter poros D --- Diameter lubang w --- ketebalan cincin z --- potong clearance

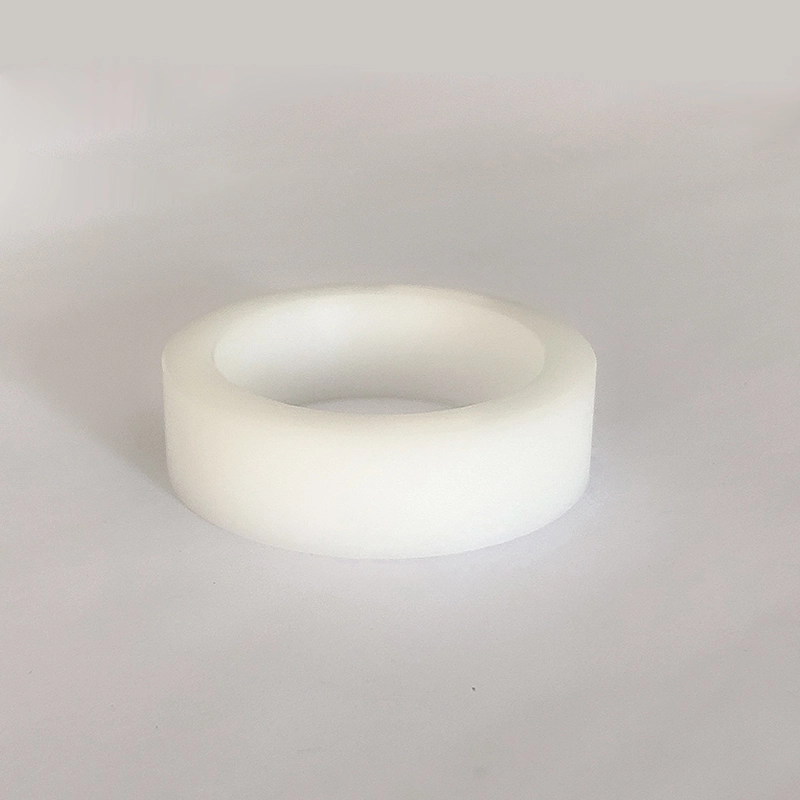

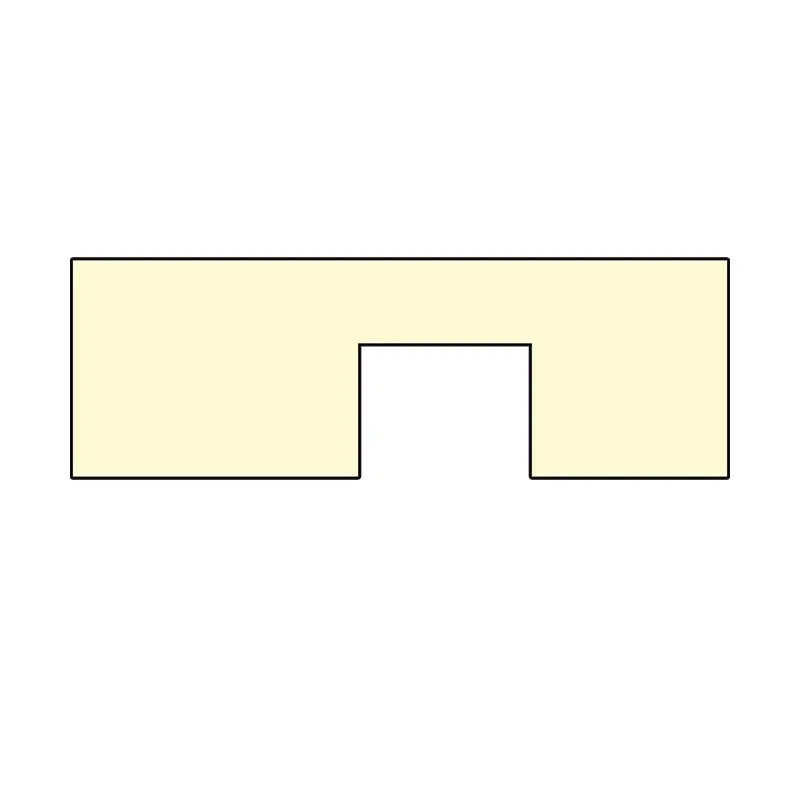

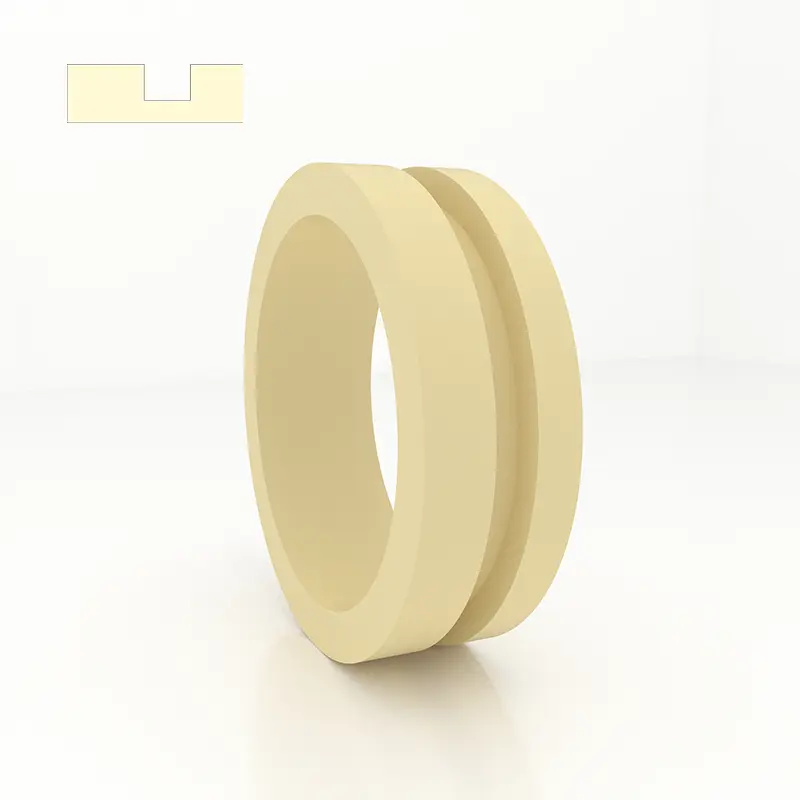

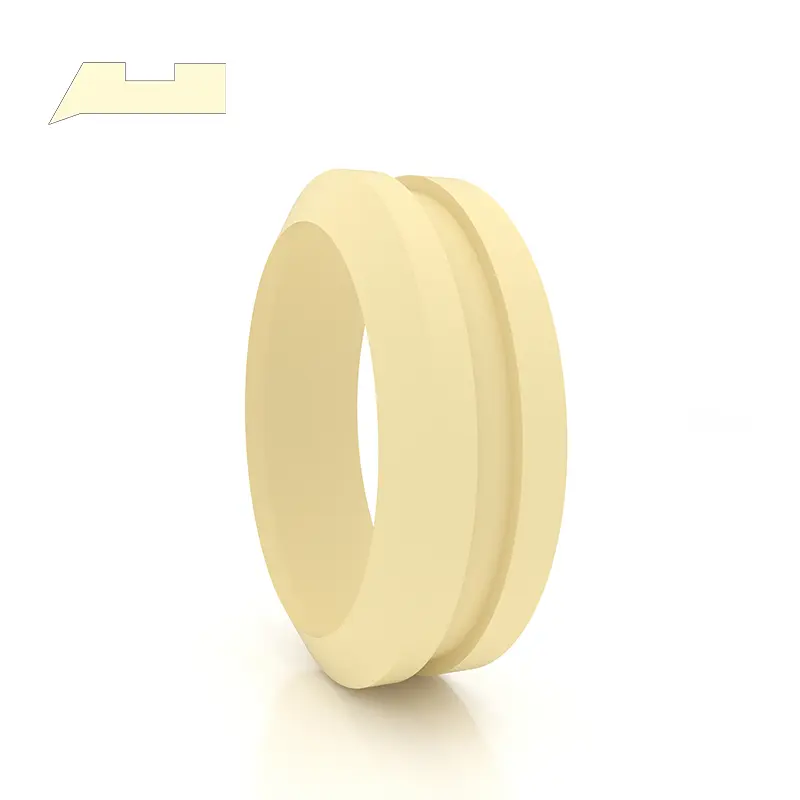

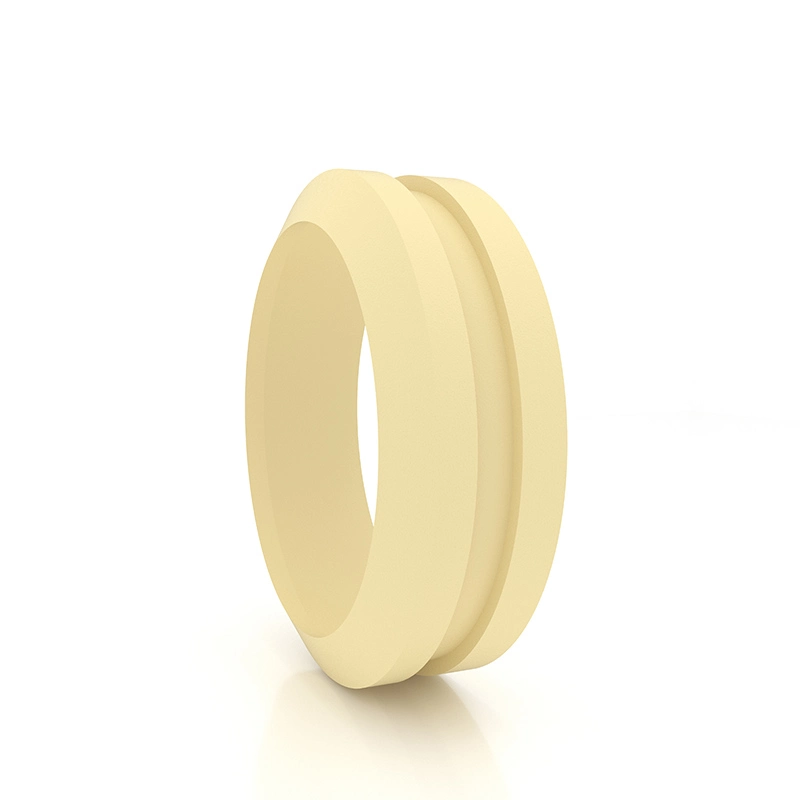

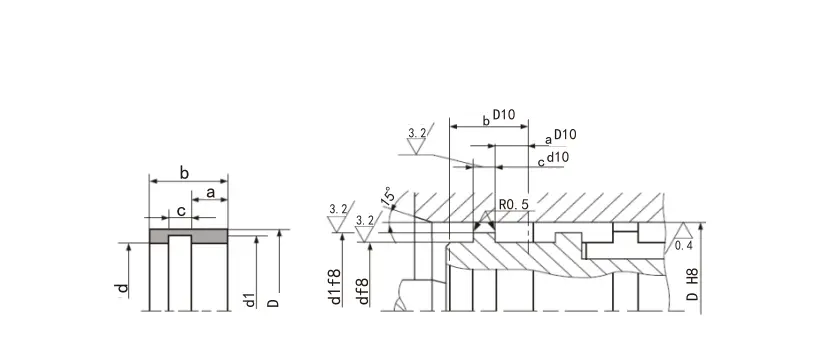

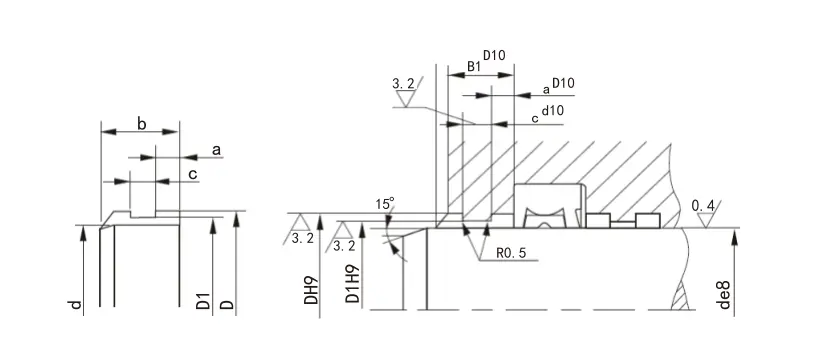

Panduan lengan gfai

1. KINERJA DAN PENGGUNAAN: Lengan pemandu GFAI adalah lengan pemandu untuk batang piston, yang mendukung dan memandu batang piston dan memiliki fungsi tahan debu.

2. Bahan: Nilon PA, Polyoxymethylene POM dan Polytetrafluoroethylene PTFE.

3. Kondisi Kerja: Suhu Kerja: -55 ～+225 ° C (PTFE digunakan di atas 120 °).

4. Desain Standar: Saat merancang dan memilih, lihat Seri FAI dari Perusahaan Kelaparan.

5. Metode Penandaan dan Pemesanan: Lengan Panduan GFAI ditandai dengan nomor pesanan, Contoh: GFAI-0600 PTFE

Panduan Lengan GFI

1. Kinerja dan Penggunaan: Panduan Lengan GFI adalah lengan pemandu untuk batang piston, yang mendukung dan memandu batang piston.

2. Bahan: Nilon PA, Polyoxymethylene POM dan Polytetrafluoroethylene PTFE.

3. Kondisi Kerja: Suhu Kerja: -55 ~+255 ° C (PTFE digunakan di atas 120 ° C)

4. Desain Standar: Saat merancang dan memilih, lihat Seri Fi Hunger.

5. Metode Penandaan dan Pemesanan: Panduan Lengan GFI ditandai dengan nomor pesanan, Contoh: GFI-0360 PA

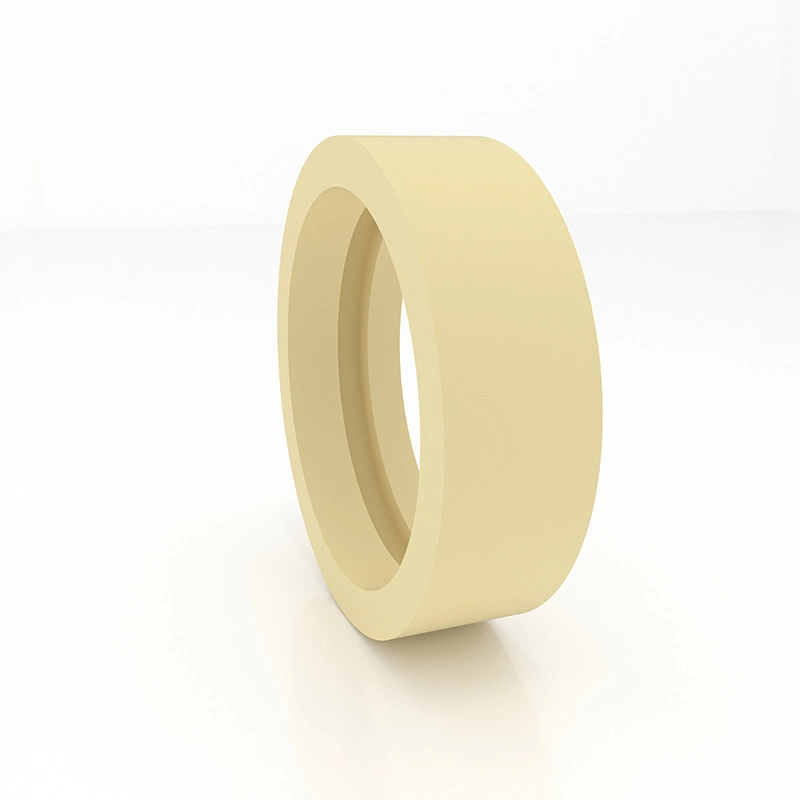

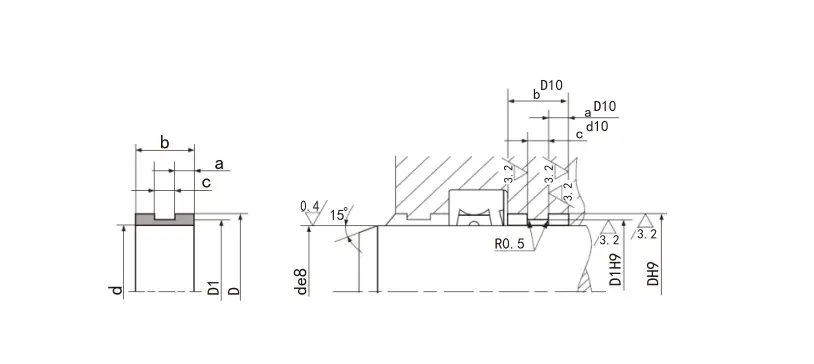

Lengan pemandu GFA

1. Kinerja dan Penggunaan: Panduan Lengan GFA adalah lengan panduan untuk piston, yang mendukung dan memandu piston.

2. Bahan: Nilon PA, Polyoxymethylene POM dan Polytetrafluoroethylene PTFE.

3. Kondisi Kerja: Suhu Kerja: -55 ~+255 ° C (PTFE digunakan di atas 120C)

4. Desain Standar: Saat merancang dan memilih, lihat seri FA Hunger.

5. Metode Penandaan dan Pemesanan: Panduan Lengan GFA ditandai dengan nomor pesanan, Contoh: GFA-0560 PA

6. Perangkat Struktural:

Spesifikasi:

Model	Lebar alur H+0,2	Ketebalan T-0.05	Ketebalan t T-0.05	Ketebalan T-0.05	Ketebalan T-0.05	Ketebalan T-0.05
RC1081/1082-4.2	4.2	1	1.55	2	2.5	-
RC1081/1082-5.6	5.6	1.55	2	2.5	-	-
RC1081/1082-6.3	6.3	1.55	2	2.5	-	-
RC1081/1082-8.1	8.1	1.55	2	2.5	-	-
RC1081/1082-9.7	9.7	2	2.5	3	3.5	4
RC1081/1082-12.7	12.7	2	2.5	3	3.5	4
RC1081/1082-15	15	2	2.5	3	3.5	4
RC1081/1082-20	20	2	2.5	3	3.5	4
RC1081/1082-25	25	2	2.5	3	3.5	4
RC1081/1082-30	30	2	2.5	3	3.5	4
RC1081/1082-35	35	2	2.5	3	3.5	4
Catatan: Seri Boldface adalah seri yang umum digunakan. Jika produk yang diperlukan tidak ada di tabel ini, silakan hubungi kami.

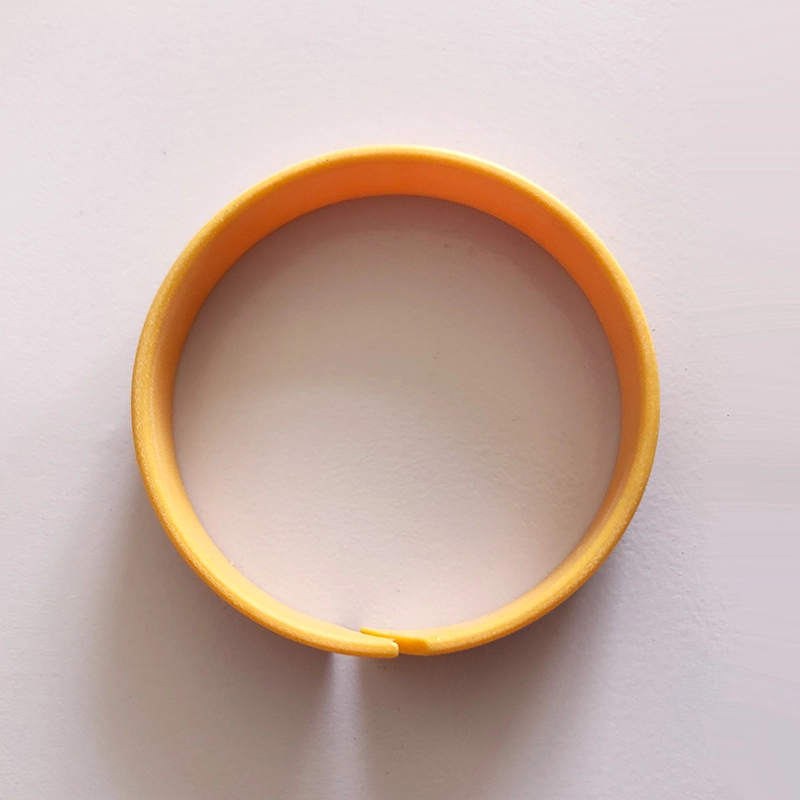

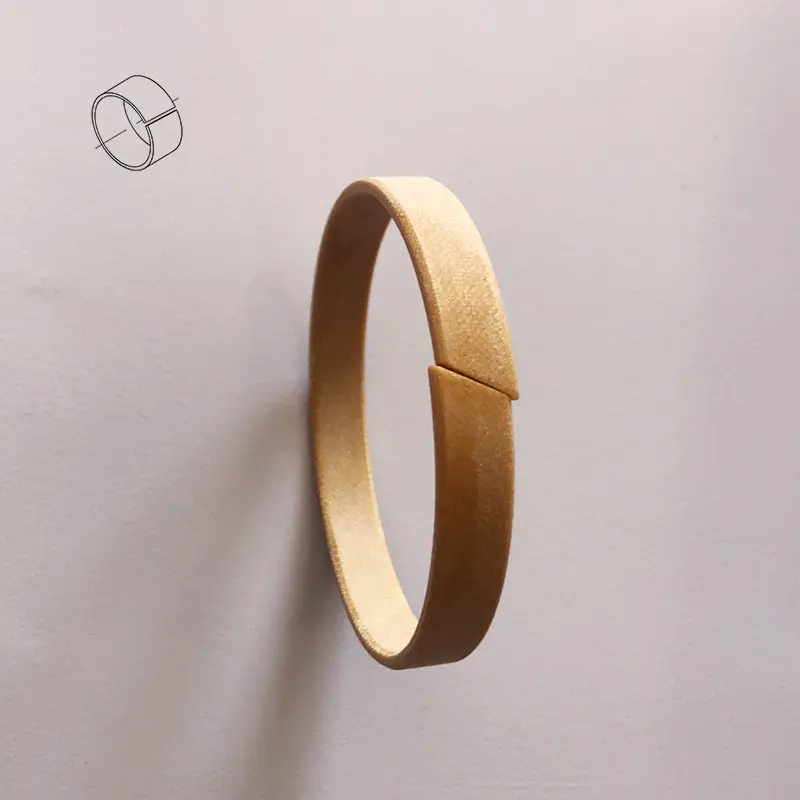

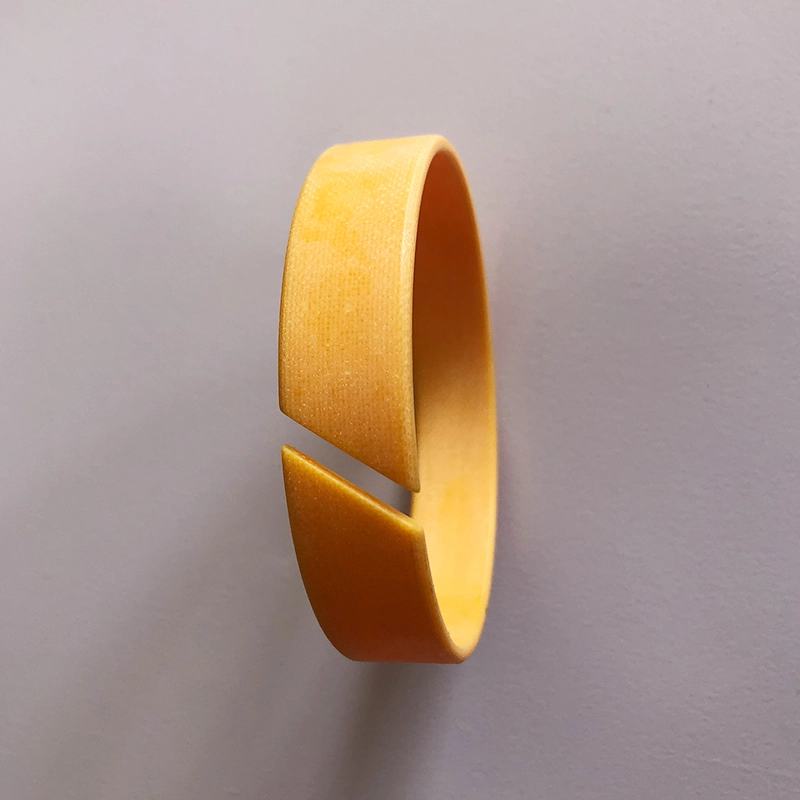

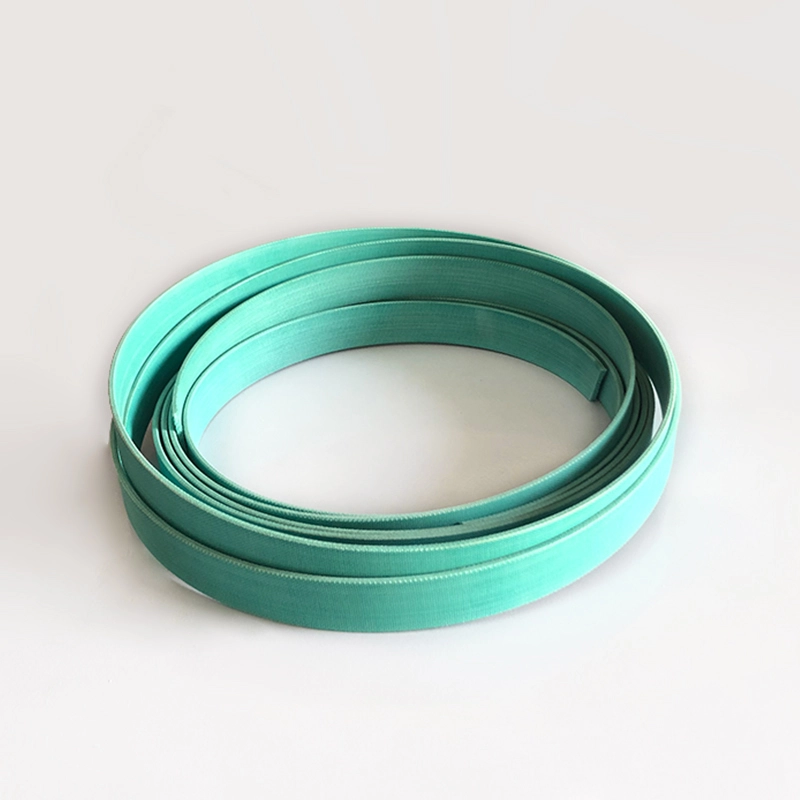

Cincin pendukung fenolik yang diperkuat kain (sabuk)
Cincin pendukung adalah komponen dasar penting dari silinder hidrolik. Untuk beradaptasi dengan pengembangan segel gabungan cincin geser dan struktur bantalan lunak di dunia, perusahaan kami telah berhasil mengembangkan cincin dukungan fenolik yang diperkuat kain (sabuk). Tahun penggunaan aktual telah menunjukkan bahwa produk ini telah mencapai atau melampaui tingkat kualitas produk asing yang serupa dan telah dipuji secara luas oleh pengguna. Tabel 1 hingga 4 adalah tabel kinerja cincin dukungan (sabuk) yang diproduksi oleh perusahaan kami.

Tabel 1 Perbandingan Produk Fisik dari Produk Dukungan dan Busak+Shamba kami

Sumber sampel	Dukungan ketebalan cincin (mm)	Kekuatan tekan (MPA)	Resistansi Oil Berat Badan Perubahan Minyak Hidrolik (70 ± 2 ℃*24H）	Breaking Strength (MPA)	Adhesi interlayer (kN/m)
Busak+Shamba	2.48	338.9	2.83	35.6	1.2
Produk kami	2.48	425	0.90	37.0	2.9
	2.48 (dengan grafit)	390	0.63	36.4	2.08

Tabel 2 Indeks Kinerja Cincin Dukungan Silinder Hidraulik

Variasi sampel	Produk kami		Orchot Bisa ①	Duratec900 ①	Turcite47 ②	MT64/5B	Nokwr (Jepang)	Pom dimodifikasi Polyoxymethylene	Kucing (AS)
	Nilai yang diukur	Indikator yang diperlukan
Kekuatan tekan (MPA)	≥350	≥330	≥350	≥280	≥50	≥270	≥150	≥80	≥217

CATATAN: ①BUSAK+SHAMBA COMPANY ②Merkel Company Tabel 3 Indeks Kekuatan

Variasi sampel	Produk kami		Orchot Bisa ①	Duratec900 ①	Turcite47 ②	MT64/5B	Nokwr (Jepang)	Pom dimodifikasi Polyoxymethylene	Kucing (AS)
	Nilai yang diukur	Indikator yang diperlukan
Kekuatan tekan (MPA)	≥350	≥330	≥350	≥280	≥50	≥270	-	≥80	≥217

CATATAN: ①BUSAK+SHAMBA COMPANY ②Merkel Company Tabel 4 Koefisien Gesekan Produk dan Orkot TLG kami dalam kondisi gesekan kering dan penetetan minyak

Load per unit Panjang kontak W (n/mm)	Hertz Contact Relay (N/MM2)	Koefisien gesekan
		Keadaan gesekan kering		Keadaan pelumasan tetesan minyak
		Produk kami	Orchot TLG	Produk kami	Orchot TLG
5.9	22.0	0.054	0.066	0.057	0.079
29.0	48.7	0.052	0.067	0.056	0.081
44.4	60.3	0.045	0.071	0.055	0.088
59.8	69.8	0.021	0.073	0.053	0.087
75.2	78.3	0.020	0.075	0.052	0.085

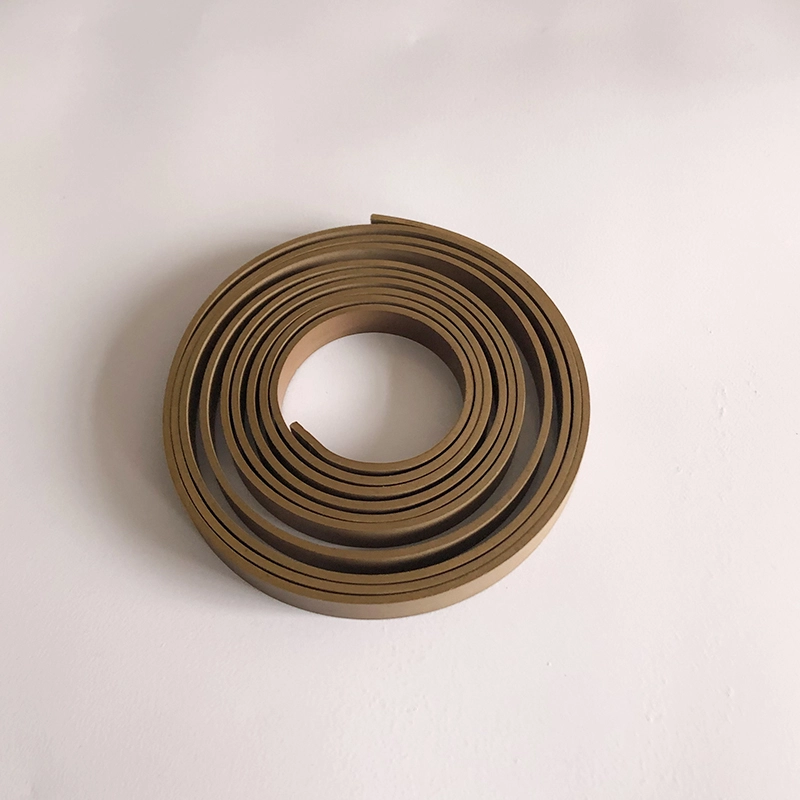

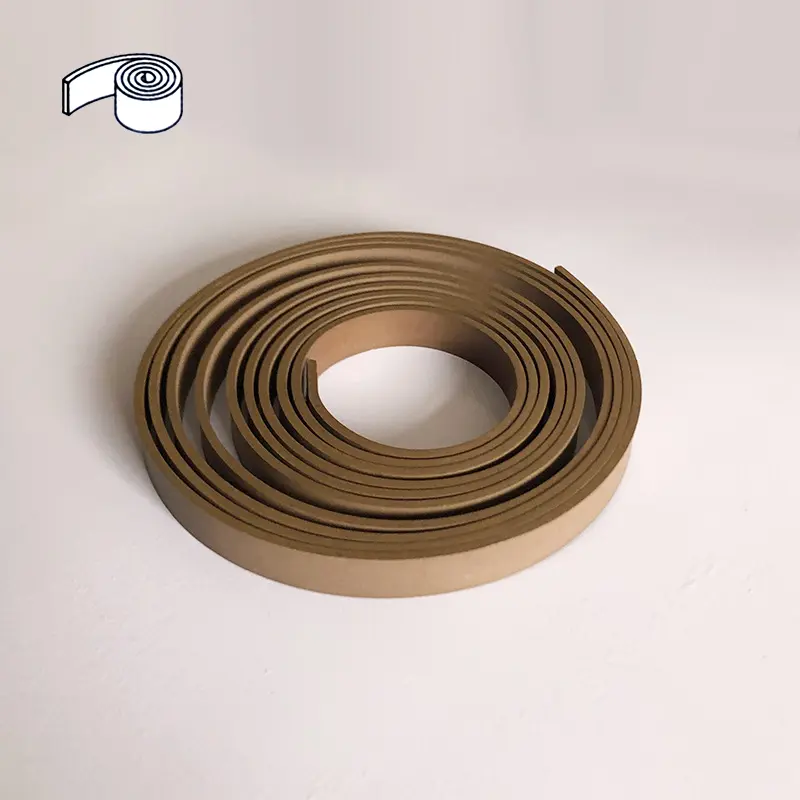

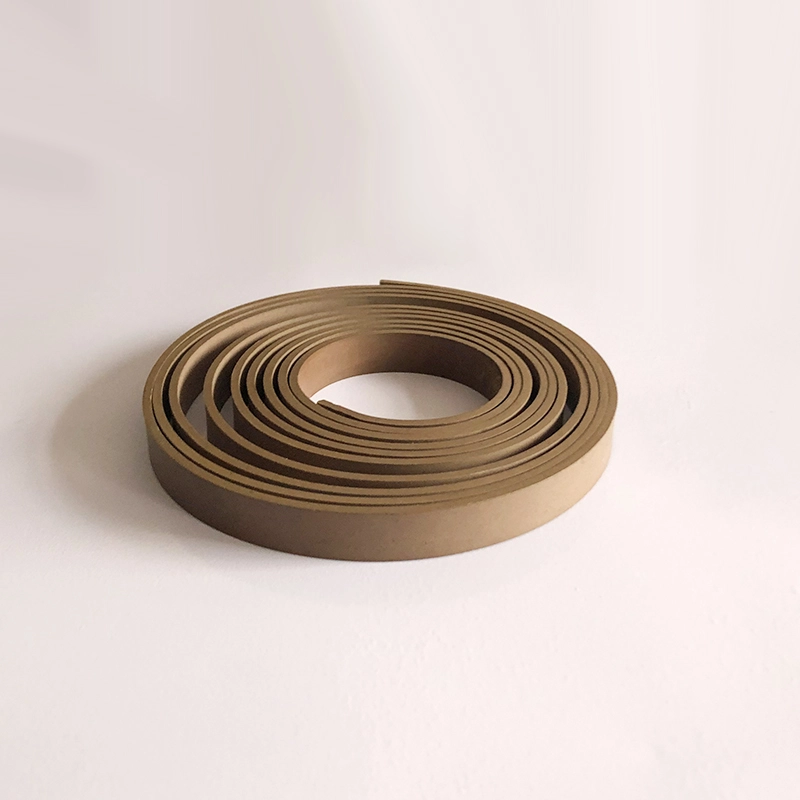

PTFE Sabuk tahan aus (cincin)
Bahan	PTFE+Perunggu

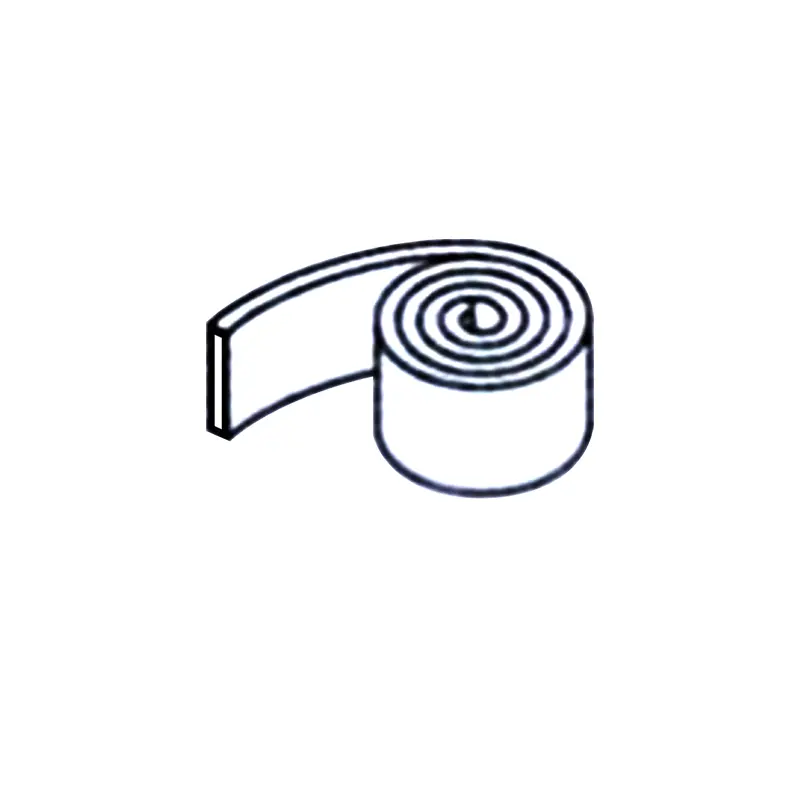

Memasok	Gulung (biasanya sekitar 20 meter/gulungan) atau potong ke panjang yang diperlukan
Keuntungan	1. Gesekan rendah, tidak ada merayap dan menggigit;
	2. dapat bekerja dengan baik tanpa pelumasan yang cukup;
	3. Tahan terhadap berbagai media, stabilitas kimia yang sangat baik;
	4. Dapat mengakomodasi benda keras yang tertanam di cincin tahan aus, mengurangi benda keras yang menggaruk silinder dan segel, sehingga dalam situasi beban berat, menggunakan beberapa cincin tahan aus;
	5. Ia juga memiliki ketahanan aus yang baik dalam situasi berkecepatan tinggi dan beban cahaya, jadi ini adalah cincin tahan aus yang paling banyak digunakan;
	6. Tidak ada batasan ukuran, dapat digunakan dalam situasi berdiameter besar.
Suhu	-60 ~+200 ℃
Kecepatan maksimum	15m/s
Kekuatan ekstrusi maksimum	15n/mm2 (20 °)
	7.5n/mm2 (80 °)
	5n/mm2 (120 °)

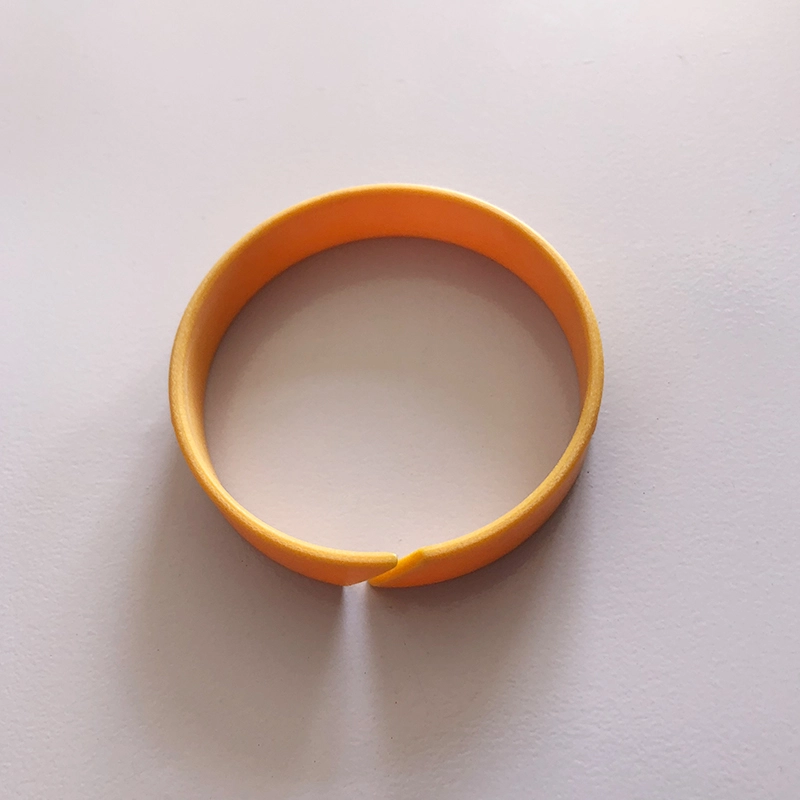

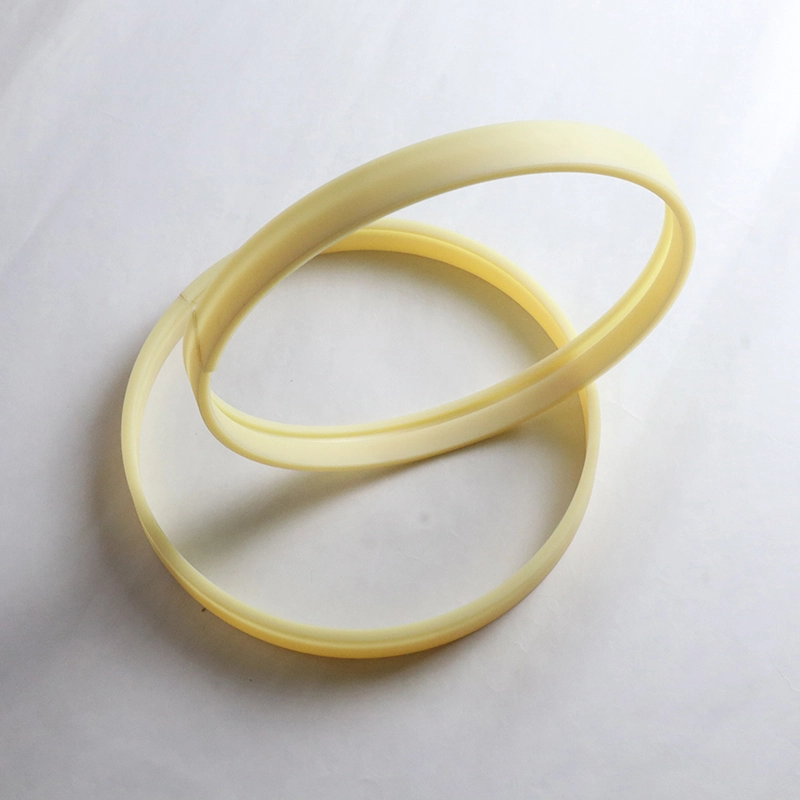

Cincin panduan non-logam untuk batang piston RCS

Cincin panduan non-logam untuk piston rct

Untuk piston atau batang piston yang mengalir di silinder hidrolik, cincin keausan memiliki efek panduan yang tepat dan dapat menyerap gaya radial. Pada saat yang sama, cincin keausan dapat mencegah kontak logam dari bagian geser di silinder hidrolik. Dibandingkan dengan cincin keausan logam, cincin keausan non-logam memiliki banyak keunggulan. Di antara mereka, cincin panduan fenolik dan ptfe yang diperkuat kain tersedia dalam jenis pemotongan di tempat dan jenis siap pakai.

1. Resistensi keausan yang baik

2. Hindari kontak logam-ke-logam

3. Dapat menekan getaran mekanis

4. Karena efek pemusatan cincin keausan, izin radial yang besar diperbolehkan

5. Alur sederhana, mudah dipasang

6. Biaya perawatan rendah berdasarkan keunggulan di atas, ini banyak digunakan

Bahan:

1. Polytetrafluoroethylene Ptfe3 (bahan umum), PTFE4 (cocok untuk media viskositas rendah seperti air), PTFE1 (persyaratan gesekan rendah seperti pneumatik)

2. Polyoxymethylene POM atau Nylon PA dan bahan yang dimodifikasinya

3. Resin formaldehyde + prif serat diperkuat

Tabel perbandingan kapasitas penahan beban dari berbagai bahan (referensi)

Bahan	Kapasitas muatan maks (N/mm2)
Bubuk tembaga yang diisi PTFE	15 (20 ° C); 7.5 (80 ° C); 5 (120 ° C)
Fenolik dengan kain	90 (60 ° C); 40 (80 ° C)
Polioksimetilen atau nilon	25 (60 ° C); 15 (80 ° C)
Polioxymethylene atau nilon diisi	40 (60 ° C); 30 (80 ° C)

Kualitas permukaan alur

Kelancaran	Rtmax (μm)	RA (μm)
Permukaan geser	≤2.5	0.05-0.3
Alur dasar	≤10	≤2
Sisi alur	≤15	≤3

Seri Spesifikasi Cincin Panduan Piston Rod

Diameter batang	Diameter bawah	Lebar alur	Ketebalan	Celah		Diameter batang	Diameter bawah	Lebar alur	Ketebalan	Celah
D F8/H9	D H8	L+0.2	W	Z		D F8/H9	D H8	L+0.2	W	Z
8-20	D+3.1	2.5	1.55	1-2		200-999.9	d+5	25	2.5	8-33
10-50	D+3.1	4	1.55	1-3		1000-4200	d+5	25	2.5	33-134
15-140	d+5	5.6	2.5	2-5		280-999.9	D+8	25	4	10-33
20-220	d+5	9.7	2.5	2-9		1000-2200	D+8	25	4	33-70
80-400	d+5	15	2.5	4-15

RCSF-1 Panduan Panduan Pelumasan Diri Self Parameter
Parameter			RCSF-1		RCSF-1D	RCSF-1B	RCSF-1S
			Bushing bebas timbal		Lengan khusus hidrolik	Bushing pangkalan perunggu	Lengan tahan korosi stainless steel
Tekanan bantalan maksimum (dinamis)			140n/mm²		140n/mm²	140n/mm²	140n/mm²
Tekanan bantalan maksimum (statis)			250n/mm²		250n/mm²	250n/mm²	250n/mm²
Gerakan berosilasi			60n/mm²		60n/mm²	60n/mm²	60n/mm²
Kecepatan geser maksimum (pelumasan minyak)			<2m/s		<2m/s	<2m/s	<2m/s
Gesekan koefisien μ	Gesekan kering		0,04 ~ 0,2		0,04 ~ 0,18	0,03 ~ 0,18	0,04 ~ 0,2
	Pelumasan Minyak		0,02 ~ 0,08		0,02 ~ 0,08	0,02 ~ 0,08	0,02 ~ 0,08
Nilai PV maksimum (kering)			3.6n/mm².m/s		3.8n/mm².m/s	4.3n/mm².m/s	3.6n/mm².m/s
Nilai PV maksimum (minyak)			30n/mm².m/s		30n/mm².m/s	30n/mm².m/s	30n/mm².m/s
Suhu operasi			-195 ℃ ~+280 ℃		-195 ℃ ~+280 ℃	-195 ℃ ~+280 ℃	-195 ℃ ~+280 ℃
Konduktivitas termal			42w/m.k		42w/m.k	42w/m.k	42w/m.k
Koefisien ekspansi linier			11*10-6/k		11*10-6/k	18*10-6/k	15*10-6/k
RCFB Jenis Tabel Parameter Cincin Panduan Perunggu
Parameter		RCFB090		RCFB092		RCFB09G
Kepadatan		8.9g/cm³		8.9g/cm³		8.9g/cm³
Kekuatan tekan		470n/mm²		470n/mm²		470n/mm²
Konduktivitas termal		60W/M.K.		60W/M.K.		58W/M.K.
Koefisien ekspansi linier		18.5*10-6/k		18.5*10-6/k		18.5*10-6/k
Kekerasan		90 ~ 120hb		90 ~ 120hb		90 ~ 120hb
Pemanjangan		55%		55%		55%
Nama materi		Cusn8p		Cusn8p		Cusn8p
Bahan opsional lainnya		Cusn6.5p		Cusn6.5p		Cusn6.5p
