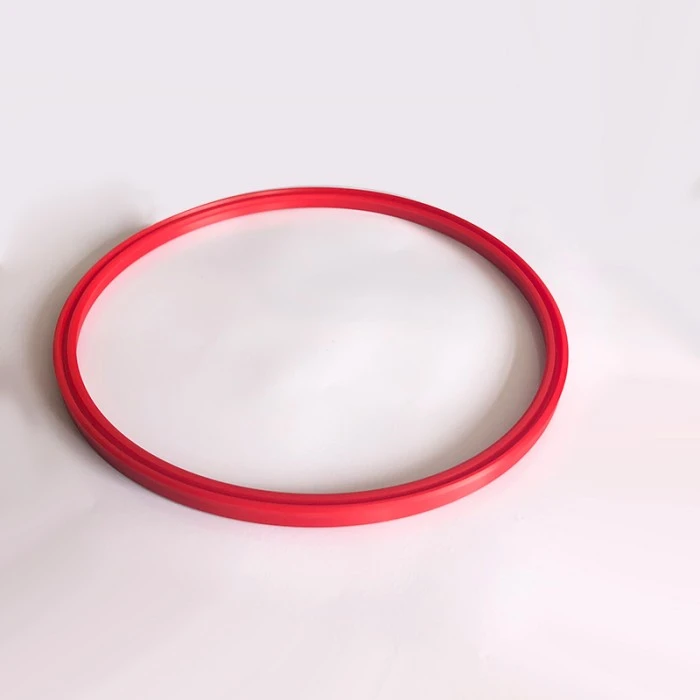

Segel hidrolik untuk piston dan batang piston

Segel hidrolik untuk piston dan batang piston adalah salah satu seri segel hidrolik yang dapat diberikan oleh segel Ruichen kepada Anda. Kemampuan R&D dan produksi kami telah diuji berdasarkan waktu dan aplikasi praktis. Model yang dibagi dalam seri produk kaya dan beragam, memberikan solusi yang lebih bertarget untuk kondisi dan skenario kerja yang berbeda.

mengirimkan permintaan

Deskripsi Produk

Segel hidrolik untuk piston dan batang piston adalah nama terpadu untuk kelas segel hidrolik, tetapi sebenarnya kami telah membagi banyak model yang berbeda, dan karakteristik dan fokus model yang berbeda juga akan berbeda. Sebagai produsen profesional, kami sangat senang memperkenalkan Anda. Tentu saja, jika Anda memiliki kebutuhan khusus lainnya, Anda juga dapat menghubungi kami untuk pemahaman yang lebih dalam.

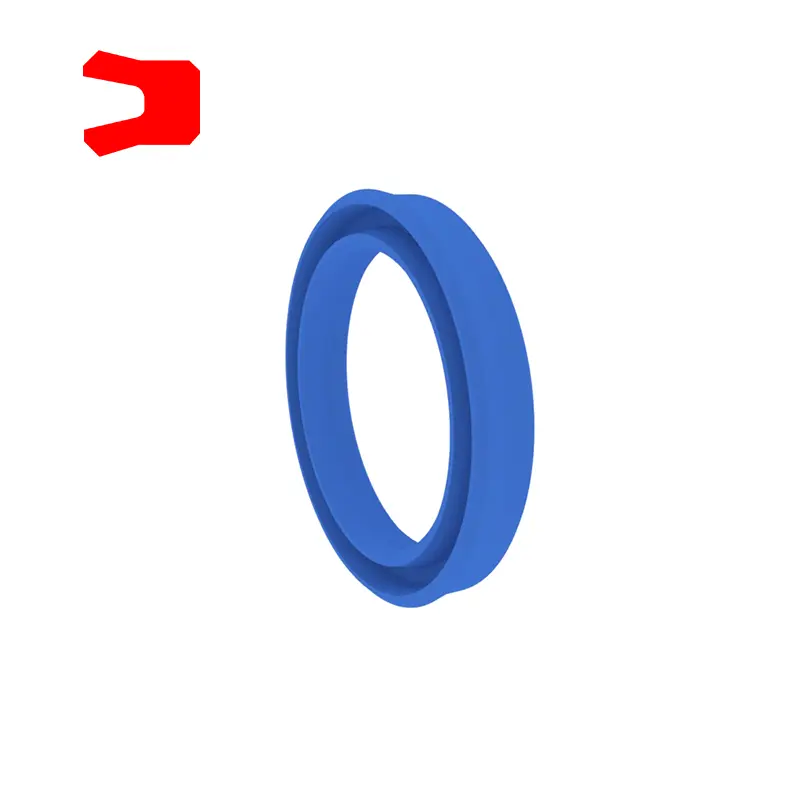

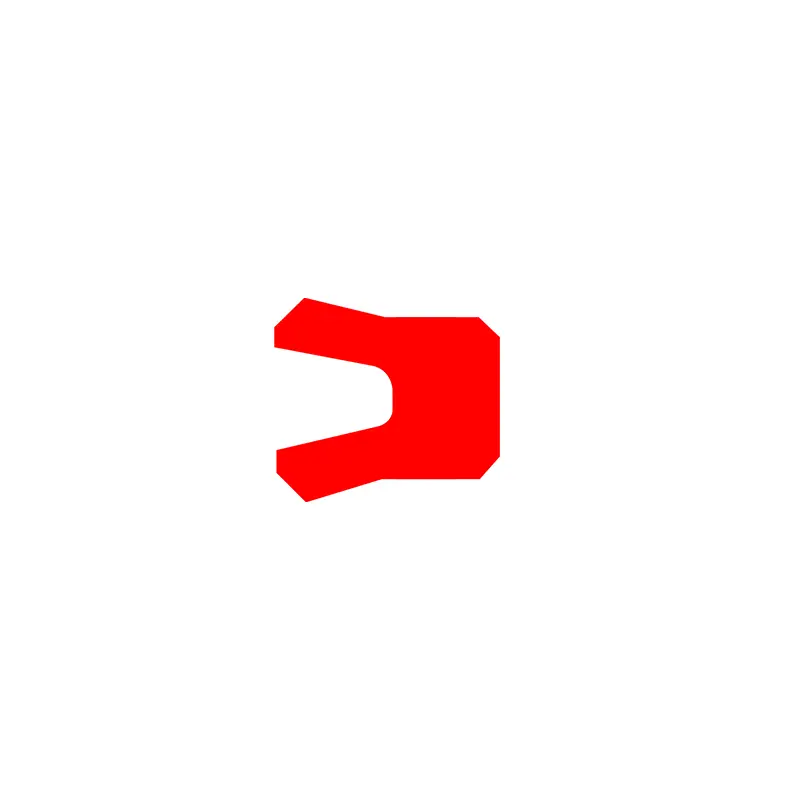

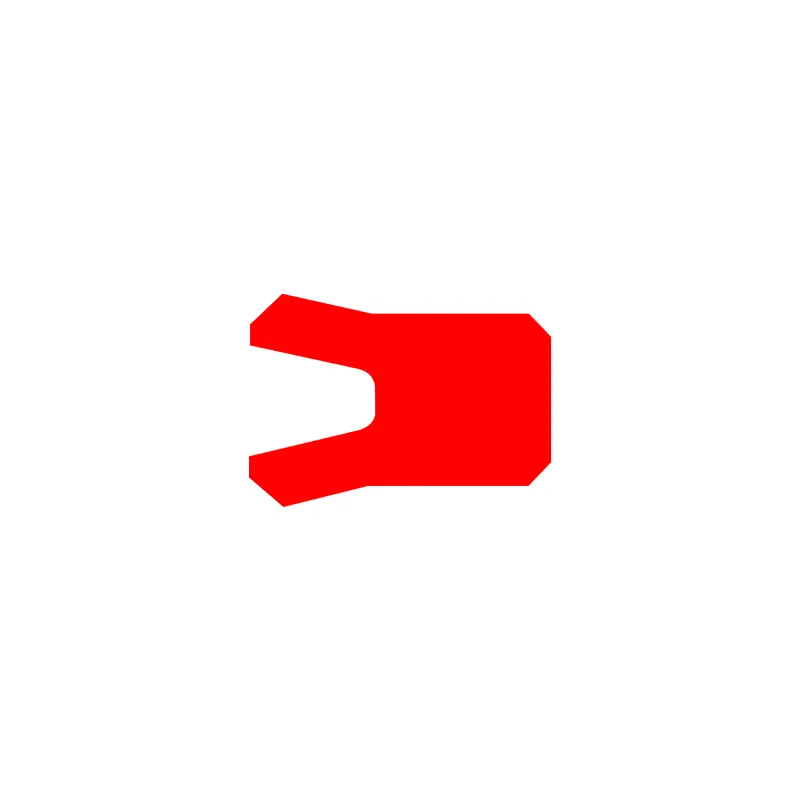

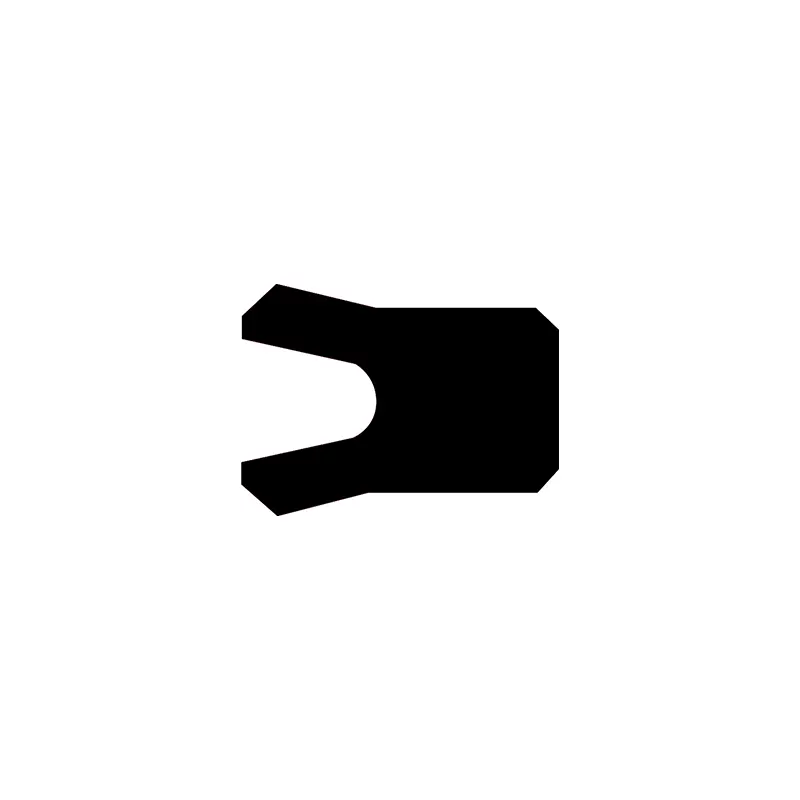

Segel yang tidak tipe adalah segel simetris yang khusus digunakan pada piston atau batang piston, digunakan dalam mesin berjalan, mesin industri ringan, mesin pertanian, crane, mobil, mesin kehutanan, mesin pertambangan, dll.

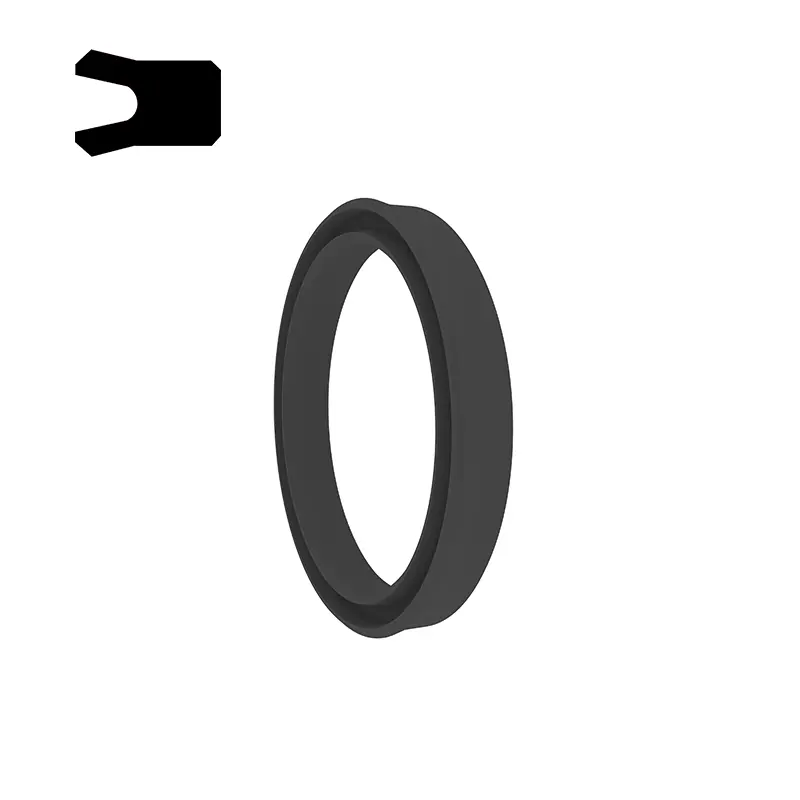

Segel tipe UHS adalah segel simetris untuk kedua lubang dan poros, dengan penampang yang lebih kecil, yang dapat dipasang di alur integral. Cincin penahan diperlukan pada root ketika digunakan di bawah 16 ~ 32mpa.

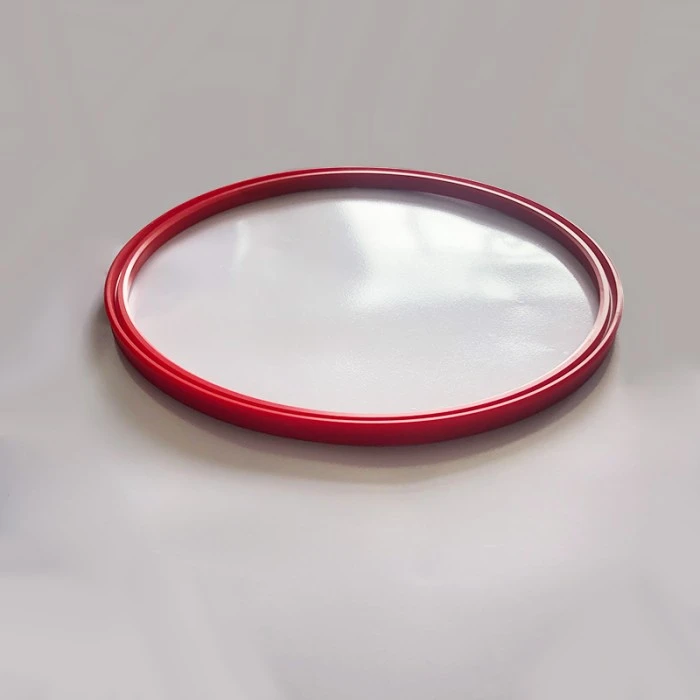

Segel tipe RCBKY adalah segel simetris untuk kedua lubang dan poros, dengan kinerja penyegelan dinamis dan statis yang baik. Ini terutama digunakan untuk penyegelan berdiameter besar, dan bahannya adalah Nitrile Rubber (NBR).

Segel tipe BA adalah segel simetris untuk kedua lubang dan poros, terutama digunakan untuk menyegel plunger, batang piston, mesin penempaan dan peralatan hidrolik untuk peralatan berjalan. Fitur:

1. Tidak sensitif terhadap beban getaran dan puncak tekanan

2. Kemampuan anti-ekstrusi yang baik

3. Penyegelan yang lebih baik di bawah tanpa beban dan suhu rendah

Cocok untuk kondisi kerja yang keras

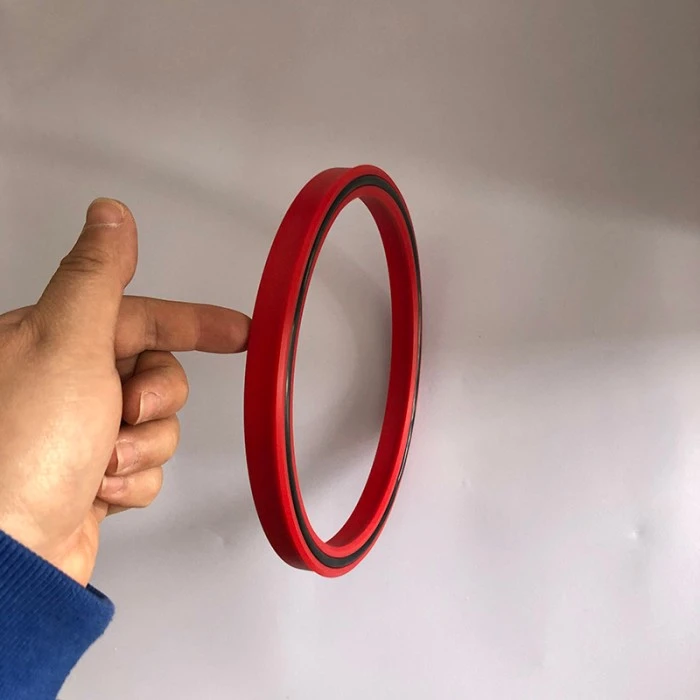

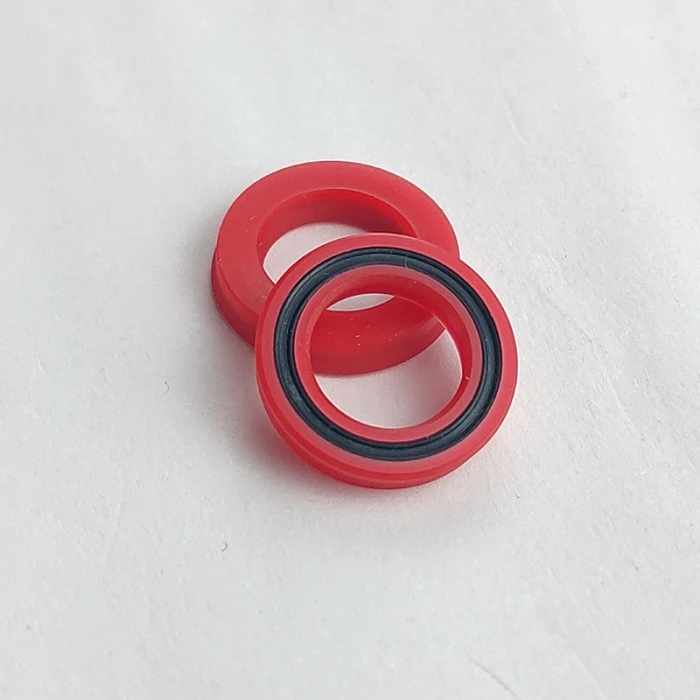

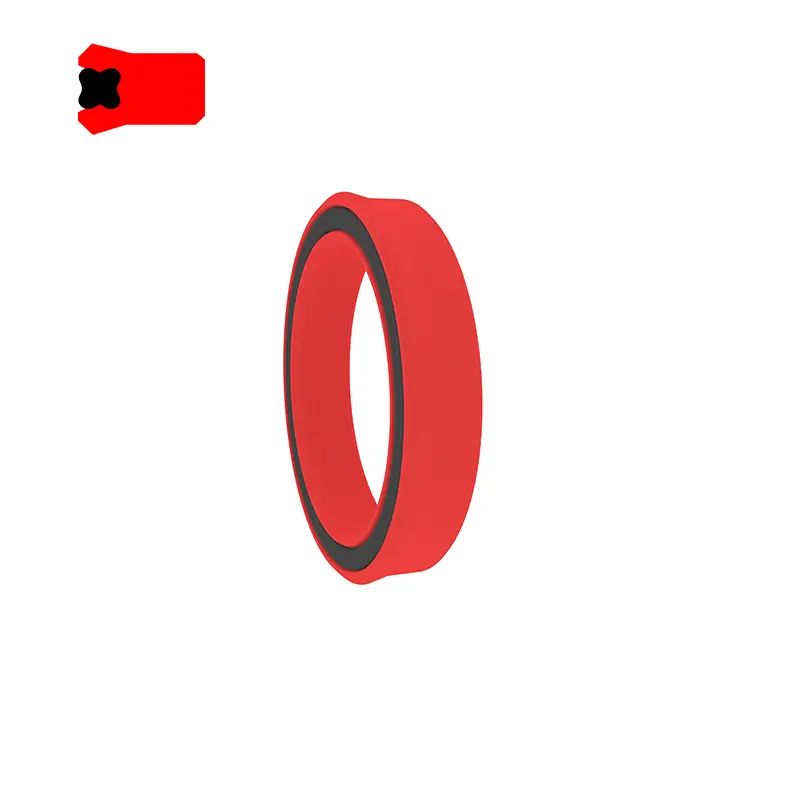

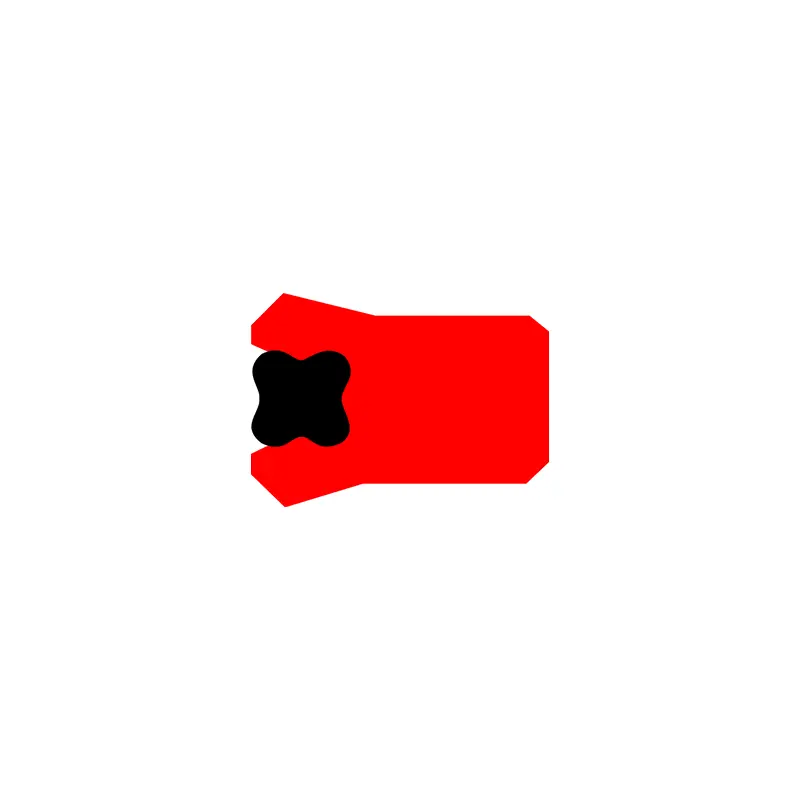

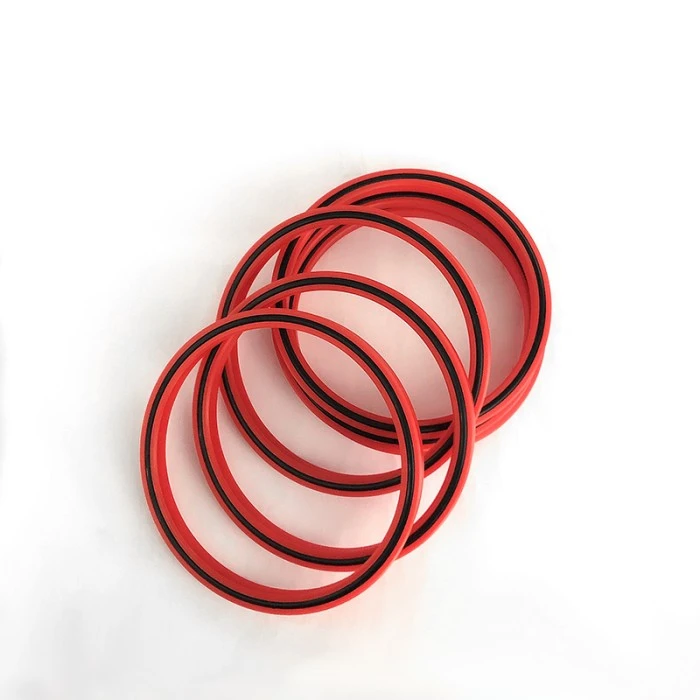

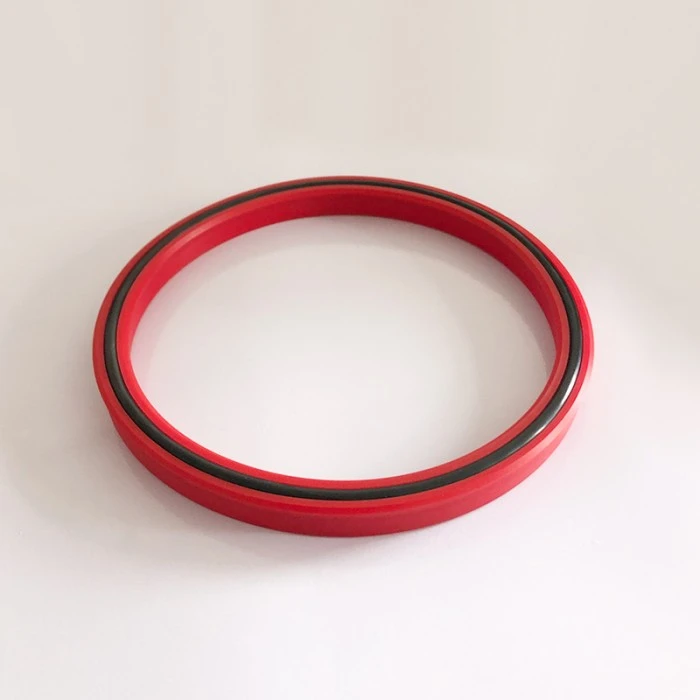

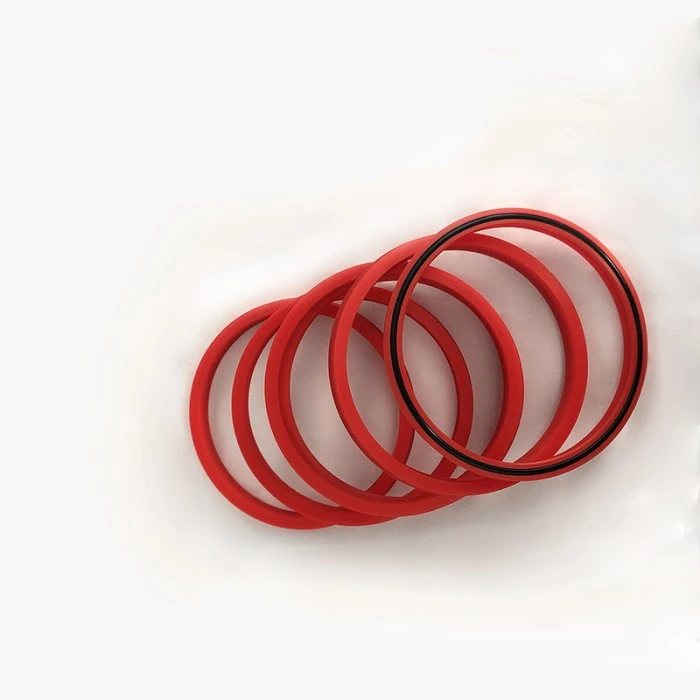

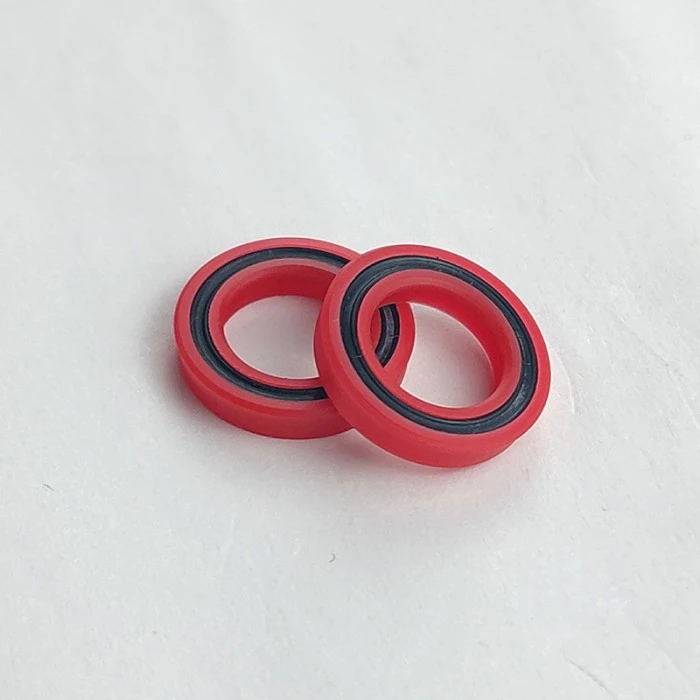

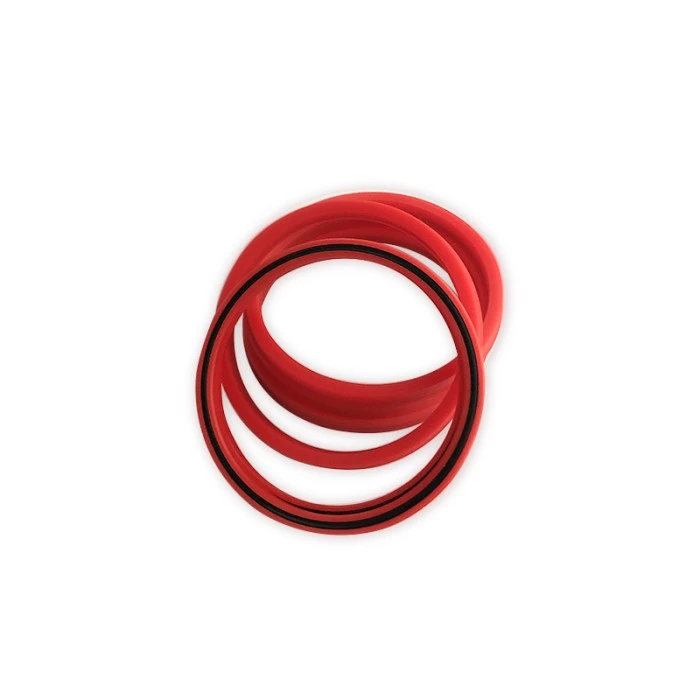

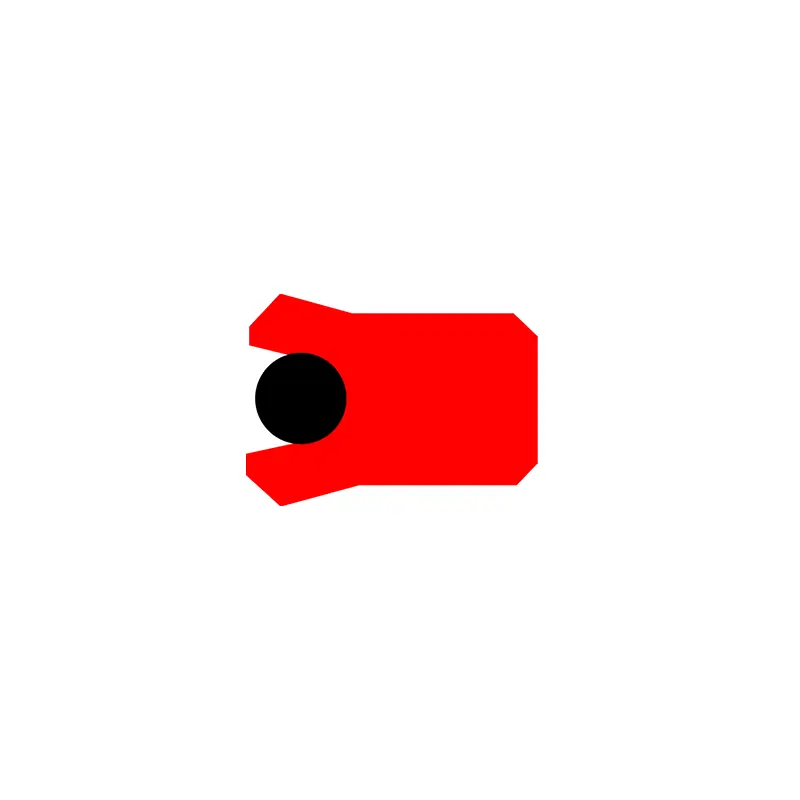

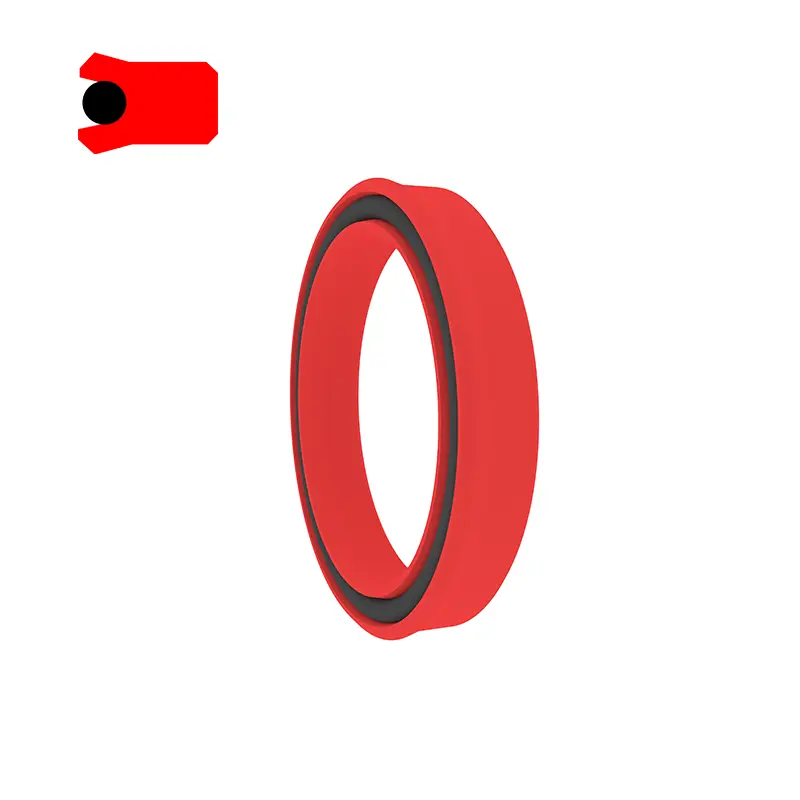

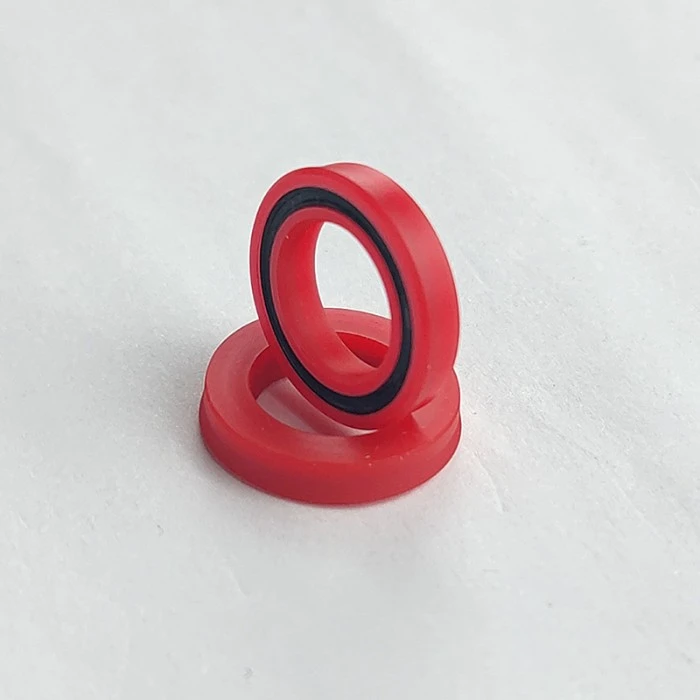

Segel VAD adalah segel simetris untuk lubang dan poros. Ini adalah hasil dari pengembangan lebih lanjut dari segel bibir. Cincin bintang memainkan peran gaya radial dan mengkompensasi keausan bibir penyegelan. Tekanan sistem ditransmisikan ke bibir penyegelan melalui cincin bintang terkompresi dan cacat, sehingga kinerja penyegelan tekanan tinggi dan rendah sangat baik. Ini terutama digunakan untuk menyegel kolom, batang piston, mesin penempaan dan peralatan hidrolik untuk peralatan berjalan. Bahannya adalah: bahan poliuretan (PU) + karet nitril (NBR), fitur:

1. Tidak sensitif terhadap beban getaran dan puncak tekanan

2. Kemampuan anti-ekstrusi yang baik

3. Penyegelan yang lebih baik di bawah tanpa beban dan suhu rendah

4. Cocok untuk kondisi kerja yang keras

5. umur panjang.

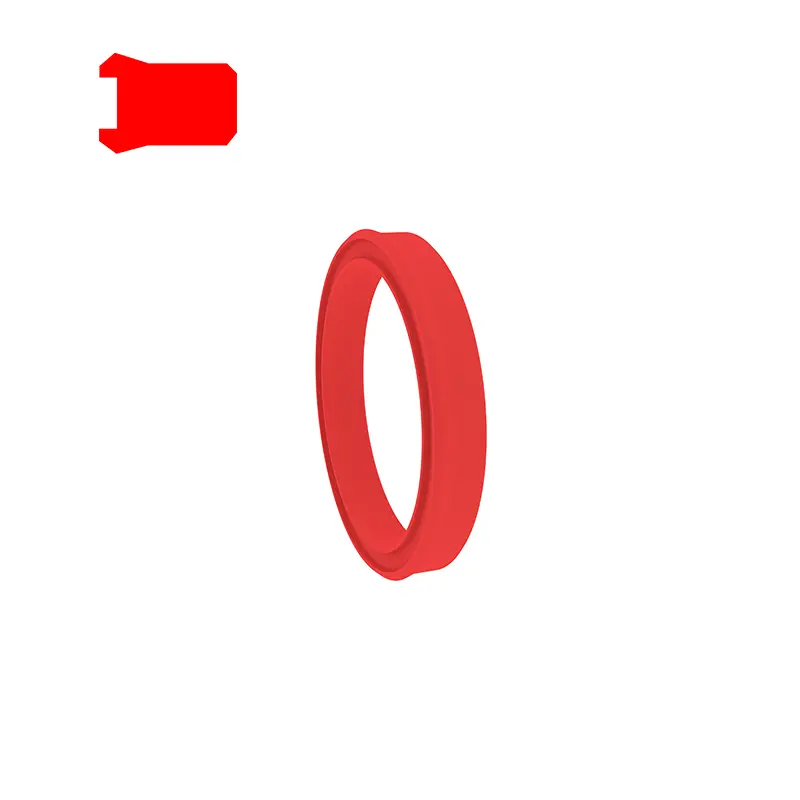

Segel tipe Ki-a adalah segel simetris untuk lubang dan poros, terutama digunakan dalam mesin teknik, kendaraan industri, truk pembuangan, mesin pertanian, crane, mesin cetakan injeksi, silinder teleskopik, silinder hidrolik kemudi, dll. Bahannya adalah poliururetan (PU), fitur: fitur:

1. Kinerja penyegelan dinamis dan statis yang sangat baik

2. Struktur kompak, tanah alur memungkinkan kekasaran permukaan yang lebih tinggi

3. Desain untuk ruang dimensi radial terbatas rongga

Fitur dan Aplikasi Produk:

Pilihan materi:

Dan

Bahan Standar: Bahan Poliuretan PU Bahan Opsional Lainnya: Nitrile Rubber R01, Fluororubber R02 (silakan berkonsultasi dengan perusahaan kami)

Uhs

Bahan Standar: Karet Nitril R01 Bahan Opsional Lainnya: Bahan Poliuretan PU, Fluororubber R02

Bahan Poliuretan PU + Nitrile Rubber R01

Contoh Pemesanan:

Contoh Pemesanan: Lubang Poros Segel Universal UN50 × 65 × 10pu (DXDXH) + Kode Bahan

Contoh Pemesanan: Hole-Shaft Universal Seal UHS50 × 60X6 R01 (DXD × H) + Kode Bahan

RCBKY

Contoh Pemesanan: BA50 × 60 × 10 (D × D × H)

APA

To-a

Spesifikasi dan Dimensi:

Uhs

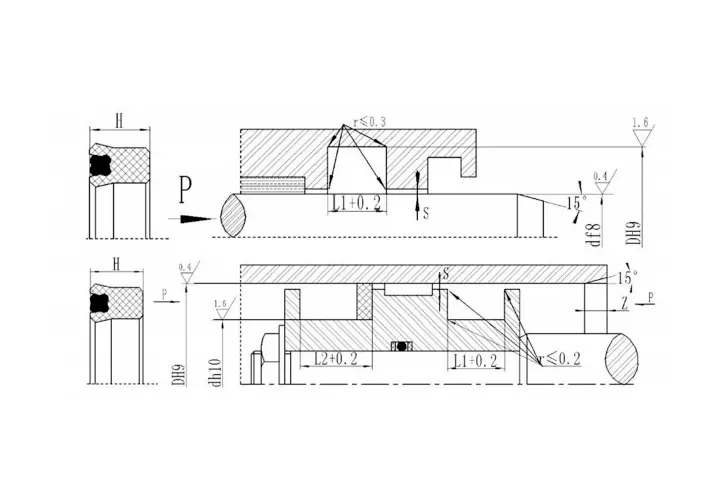

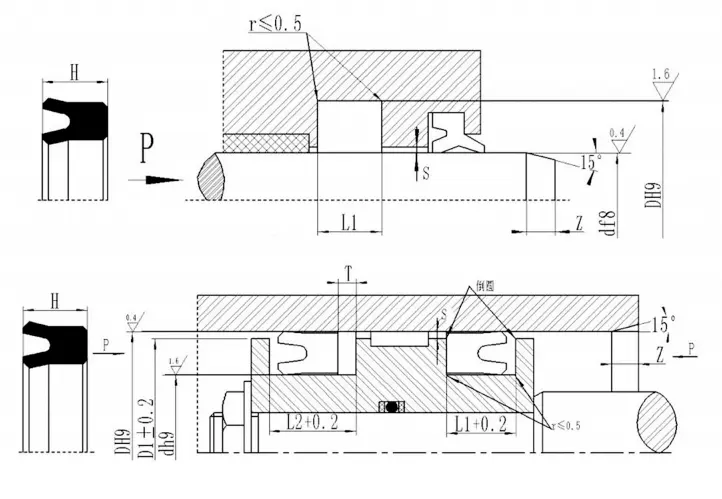

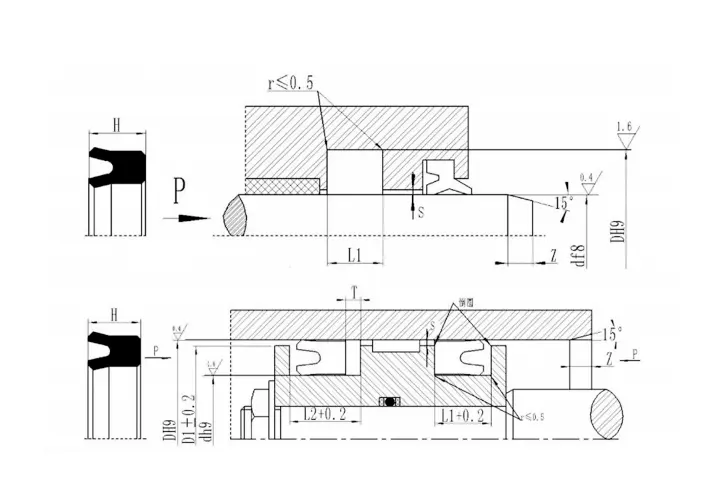

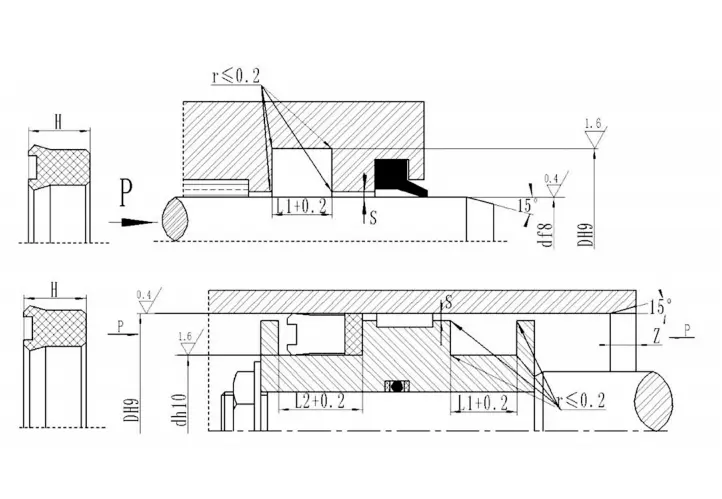

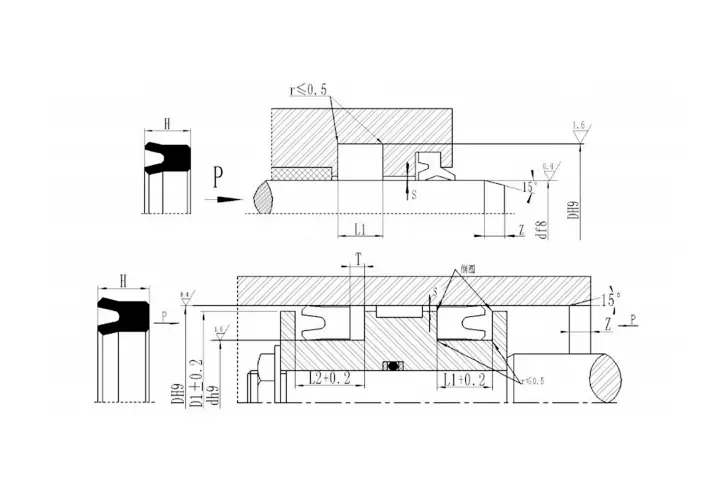

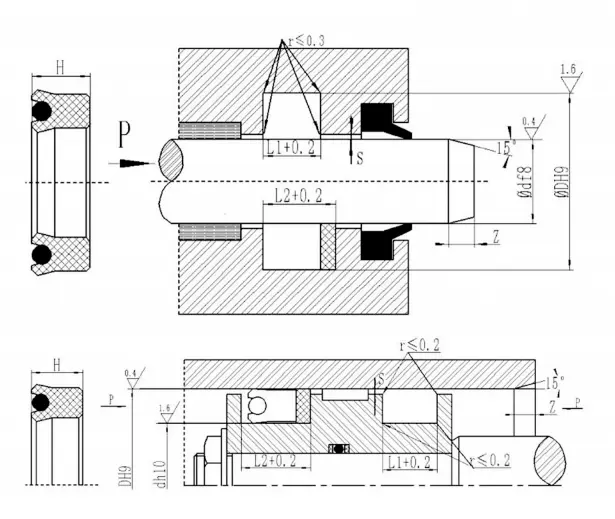

Spesifikasi dan dimensi Groove
Nomor produk	d	D	H	L1	L2	T	Nomor produk	d	D	H	L1	L2	T
UHS-6125	6	12	5	5.7	7.2	2	UHS-30406	30	40	6	7	9	3
UHS-11.219.25	11.2	19.2	5	5.7	7.2	2	UHS-31.541.56	31.5	41.5	6	7	9	3
UHS-12.520.55	12.5	20.5	5	5.7	7.2	2	UHS-32426	32	42	6	7	9	3
UHS-14225	14	22	5	5.7	7.2	2	UHS-35456	35	45	6	7	9	3
UHS-15235	15	23	5	5.7	7.2	2	UHS-35457	35	45	7	8	10	3
UHS-16245	16	24	5	5.7	7.2	2	UHS-35.5456	35.5	45	6	7	9	3
UHS-18265	18	26	5	5.7	7.2	2	UHS-38486	38	48	6	7	9	3
UHS-20285	20	28	5	5.7	7.2	2	UHS-40506	40	50	6	7	9	3
UHS-22.4305	22.4	30	5	5.7	7.2	2	UHS-45556	45	55	6	7	9	3
UHS-23.531.55	23.5	31.5	5	5.7	7.2	2	UHS-45567	45	56	7	8	10	3
UHS-25335	25	33	5	5.7	7.2	2	UHS-47576	47	57	6	7	9	3
UHS-27355	27	35	5	5.7	7.2	2	UHS-50606	50	60	6	7	9	3
UHS-2835.55	28	35.5	5	5.7	7.2	2	UHS-53636	53	63	6	7	9	3

RCBKY

Contoh Pemesanan Tabel Ukuran Standar: RCBKY 800 × 770 × 18 (D × D × H)
Nomor produk	D	d	H	DARI	L1	L2	Zmin
RCBKY25022516	250	225	16	247	18	21.5	10
Rcbky25523016	255	230	16	252	18	21.5	10
Rcbky26524016	265	240	16	262	18	21.5	10
Rcbky27525016	275	250	16	272	18	21.5	10
Rcbky28025516	280	255	16	277	18	21.5	10
RCBKY30027516	300	275	16	297	18	21.5	10
RCBKY30528016	305	280	16	302	18	21.5	10
RCBKY32029516	320	295	16	317	18	21.5	10
RCBKY32530016	325	300	16	322	18	21.5	10
RCBKY34031516	340	315	16	337	18	21.5	10
RCBKY34532016	345	320	16	342	18	21.5	10
RCBKY35032516	350	325	16	347	18	21.5	10
RCBKY35533016	355	330	16	352	18	21.5	10

Tabel ukuran standar
d	D	H	L1	d	D	H	L1	d	D	H	L1	d	D	H	L1
3	8.5	4	4.4	15	23	5.7	6.3	20	28	5.7	6.3	24	32	7	7.7
6	14	5.7	6.3	16	24	5.7	6.3	20	28	6.5	7.2	24	35	5.7	6.3
8	16	5.7	6.3	16	26	7.3	8	20	30	7.3	8	25	33	5.7	6.3
10	18	5.7	6.3	18	24	5	5.5	22	30	5.7	6.3	25	35	7	7.7
10	20	7.3	8	18	26	5.7	6.3	22	32	7.3	8	25	35	7.3	8
12	20	5.7	6.3	18	28	7.3	8	22	35	10	11	25	40	10	11
12	22	7.3	8	20	28	5.5	6	24	30	5	5.5	25	40	11	12.1

APA

Contoh Pemesanan Tabel Ukuran Standar: VAD 65 × 75 × 8 (D × D × H)
d	D	H	L1	d	D	H	L1	d	D	H	L1	d	D	H	L1
20	28	5	6	55	70	9	10	80	90	8	9	110	130	10	11
25	33	5	6	63	75	8.7	10	80	100	12	13	110	130	15	16
28	36	5	6	65	75	8	9	85	100	10	11	110	130	16	17
30	40	6	7	65	85	12	13	90	105	12	13	112	125	10	11
32	42	6	7	65	75	7	8	90	110	10	11	115	135	12	13
32	40	8	9	70	83	10	11	90	110	12	13	115	135	16	17
35	45	6	7	70	85	9	10	90	100	7	8	115	130	10	11
38	48	6	7	70	85	10	11	90	105	11.4	12	120	140	10	11
40	50	6	7	70	90	12	13	95	120	12	13	120	140	12	13
40	50	7.3	8	70	80	6	7	100	120	12	13	130	150	12	13
45	55	7	8	70	80	7	8	105	120	9	10	140	160	13	14
45a	55	6	7	75	90	10	11	105	120	10	11	145	160	10	11
50	65	9	10	75	95	12	13	105	125	12	13	180	200	13	14
50	60	7.3	8	75	90	6	7	110	125	9	10
55	65	9	10	80	90	11.4	12	110	125	10	11
CATATAN: Segel yang diputar tidak dibatasi oleh tabel ini dan dapat disediakan dalam ukuran apa pun.

To-a

Contoh Pemesanan Spesifikasi: Ki-A 50 × 60 × 7 (D × D × H)
d	D	H	L1	d	D	H	L1	d	D	H	L1	d	D	H	L1	d	D	H	L1
10	18	5.5	6.3	24	32	6	7	40	48	6	7	60	70	7.5	8.5	85	93	6.5	7.5
12	20	5.5	6.3	25	33	6	7	40	48	8	9	63	71	8	9	85	94	15	16
14	22	5.5	6.3	25	33	8	9	42	50	6	7	65	73	8	9	85	97	9	10
16	24	6	7	28	36	6	7	45	53	8	9	65	73	11.5	12.5	90	98	8	9
18	25	5	5.8	28	36	8	9	45	55	7	8	65	75	12	13	90	102	9	10
18	26	6	7	30	38	6	7	50	58	8	9	65	77	9	10	100	108	8	9
20	26	5	5.8	30	38	8	9	50	60	7	8	70	78	8	9	105	113	6.5	7.5
20	28	6	7	32	40	6	7	52	60	5.5	6.3	70	82	9	10	115	124	15	16
22	28	4.5	5.3	32	40	8	9	55	63	8	9	75	83	8	9	118	126	13	14
22	29	5	5.8	32	42	8	9	55	65	7.5	8.5	75	87	9	10	125	133	6.5	7.5
22	30	6	7	35	43	6	7	55	65	10	11	78	86	8	9	145	153	6.5	7.5
22	30	7	8	36	44	6	7	55	65	12	13	80	88	8	9
22	32	8	9	36	44	8	9	60	68	8	9	80	90	10	11
24	30	8	9	38	45	6	7	60	68	13	14	80	92	9	10
