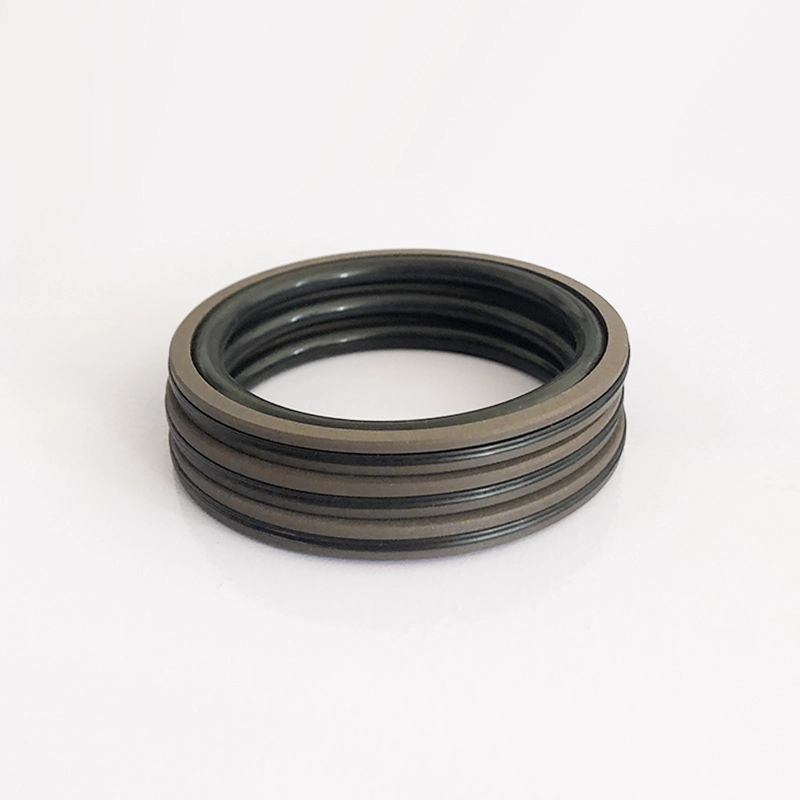

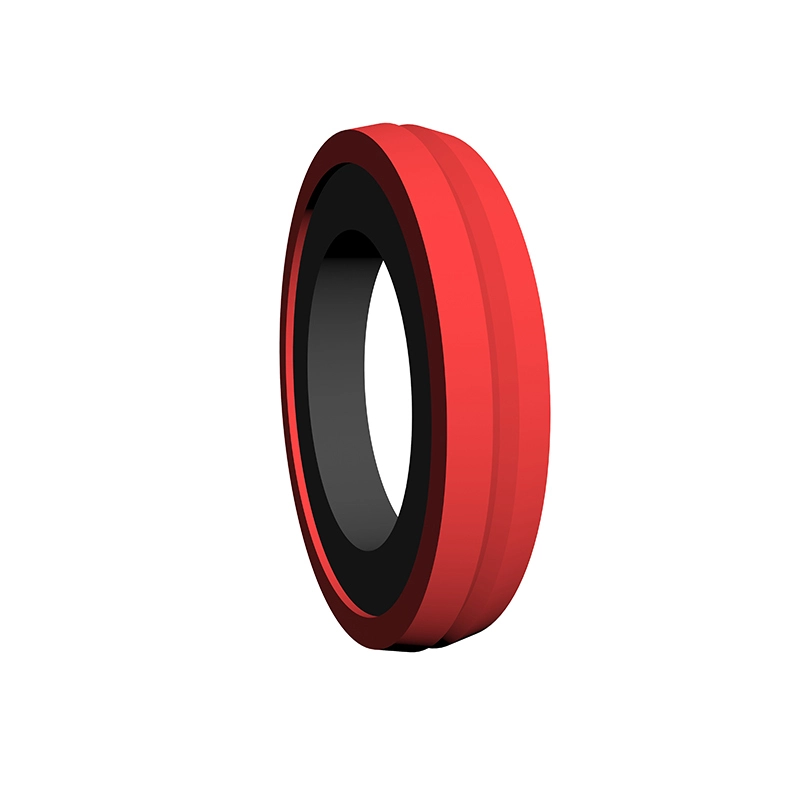

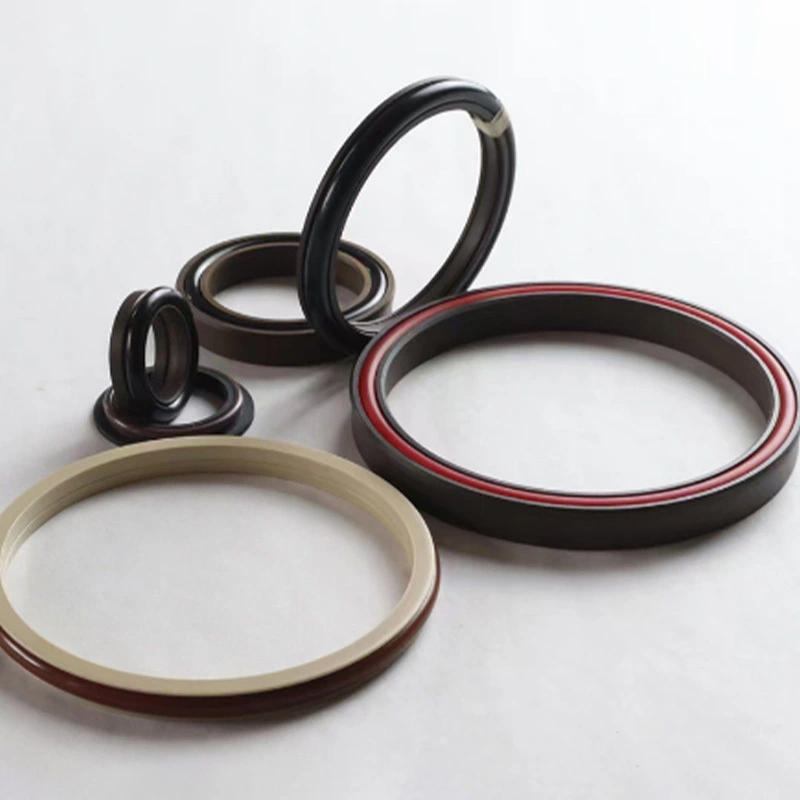

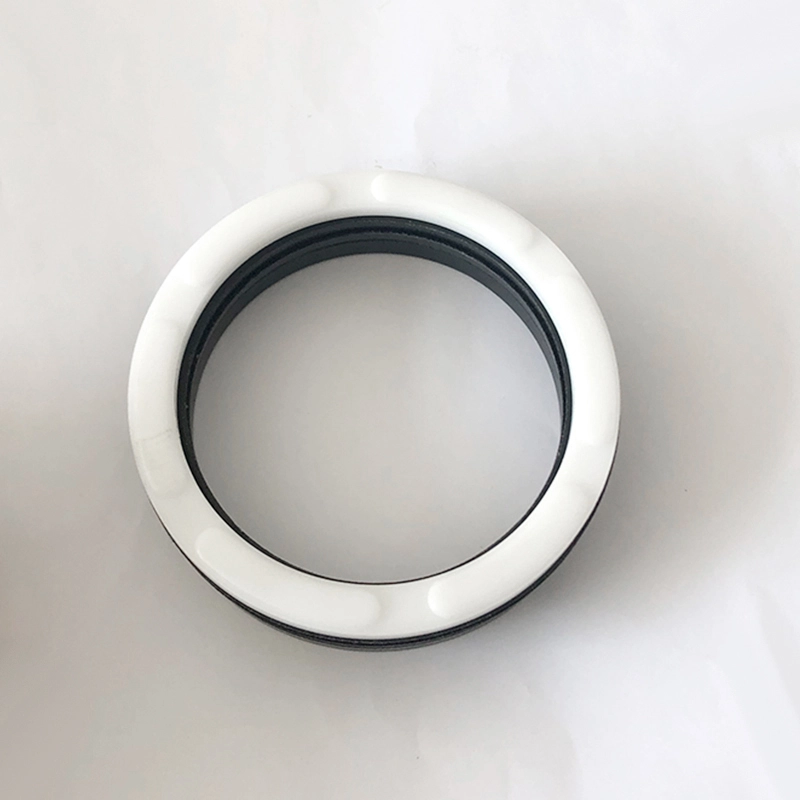

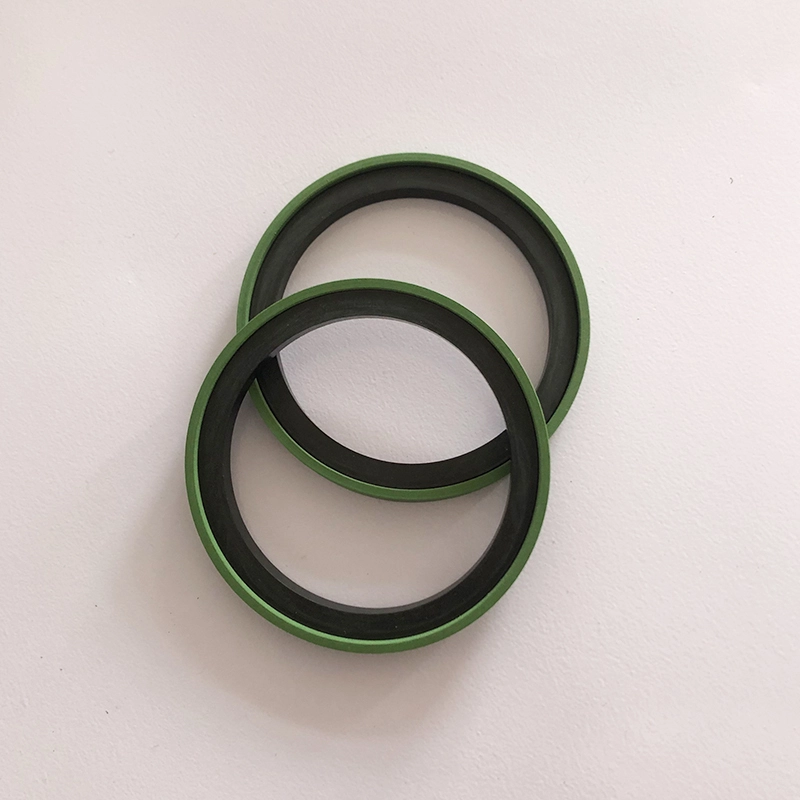

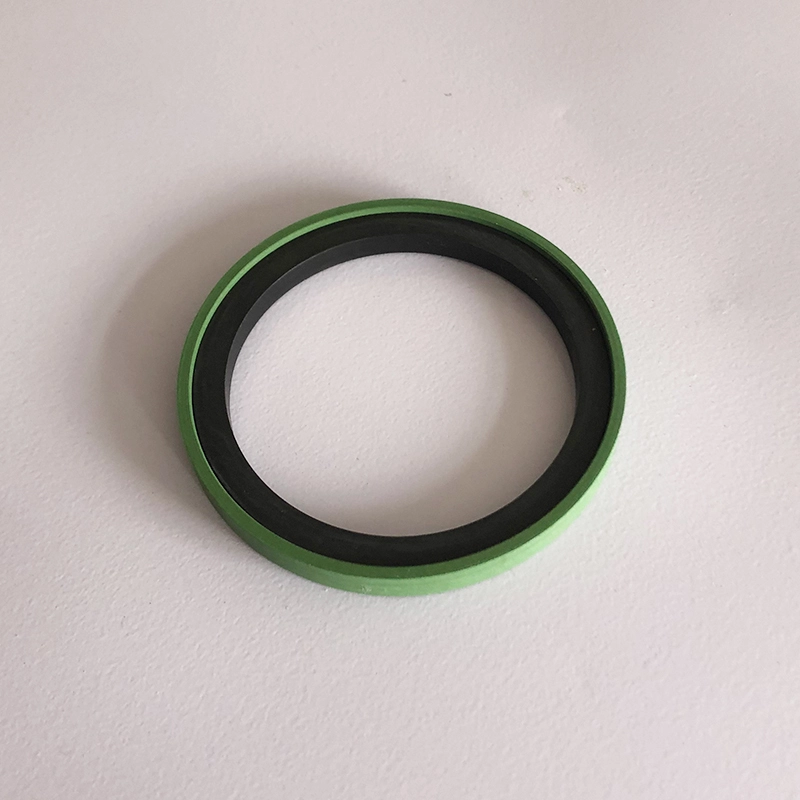

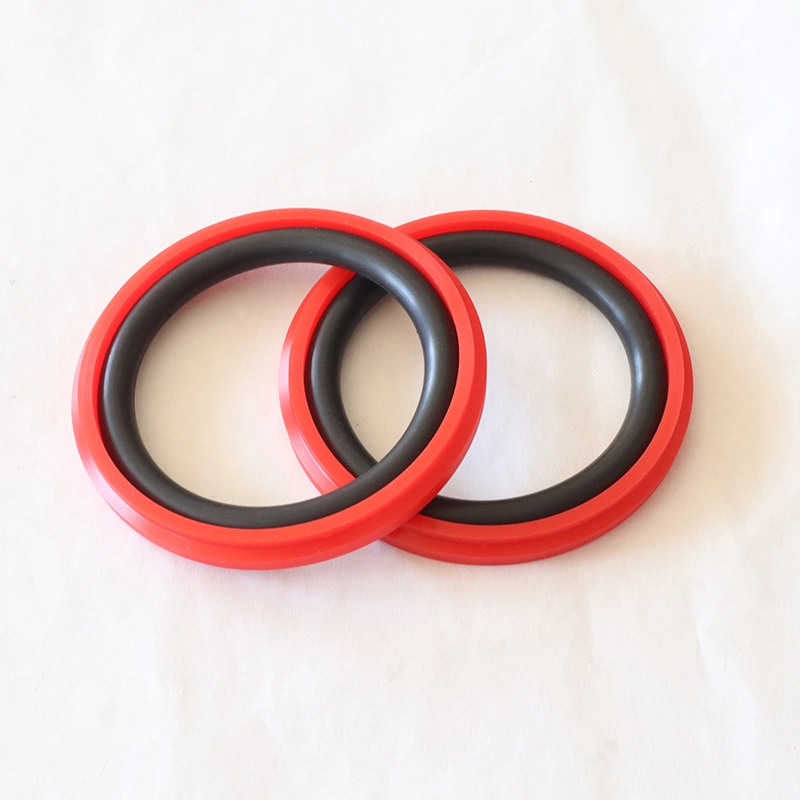

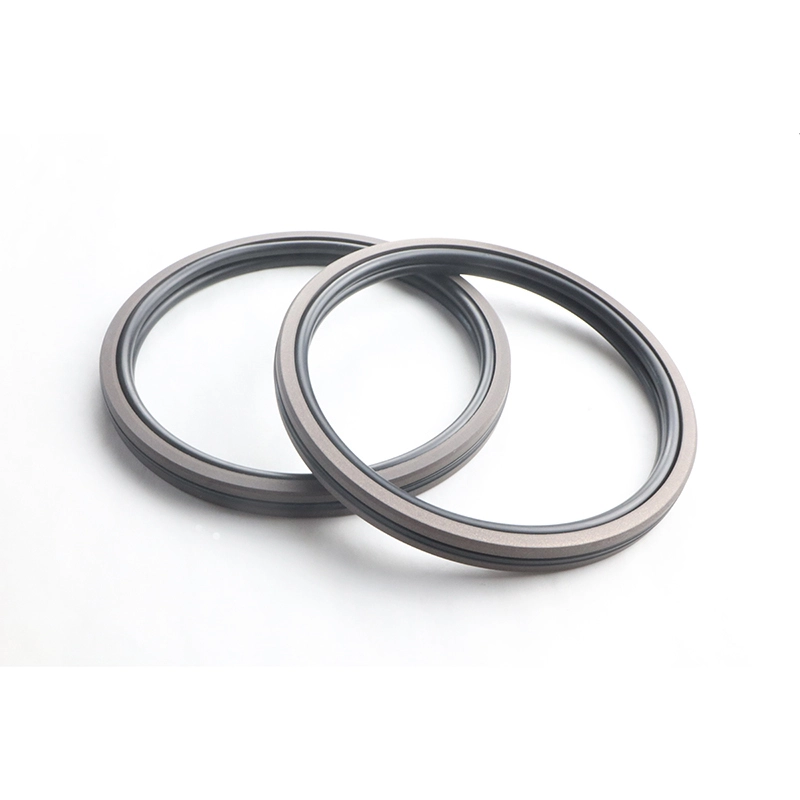

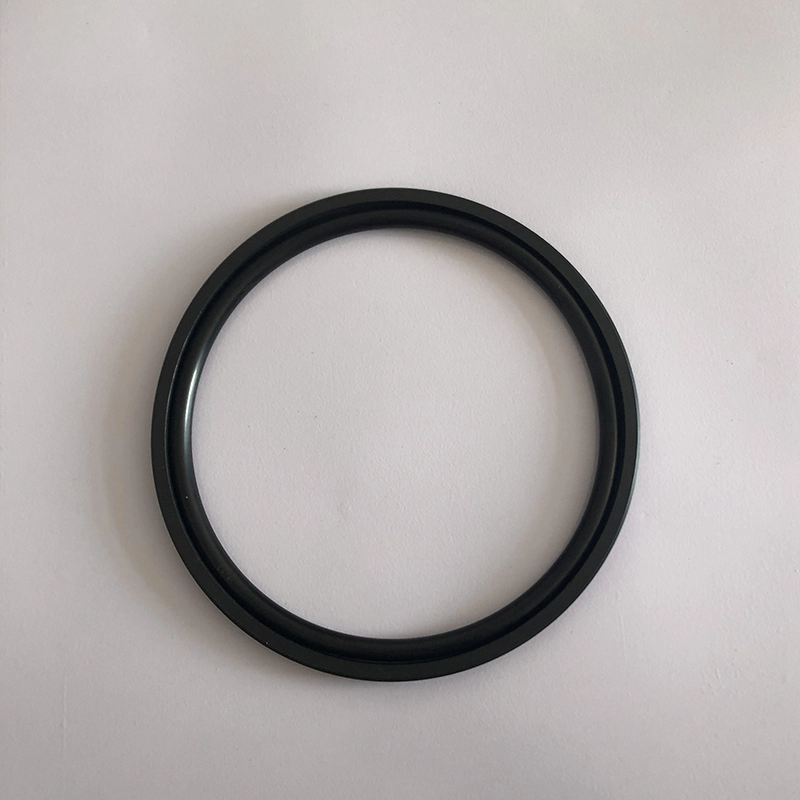

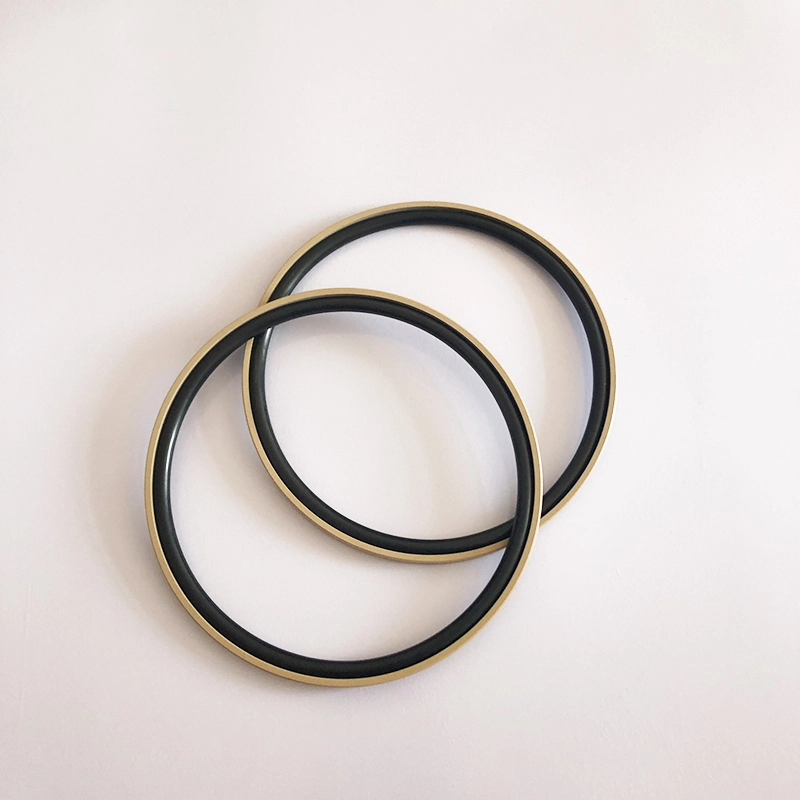

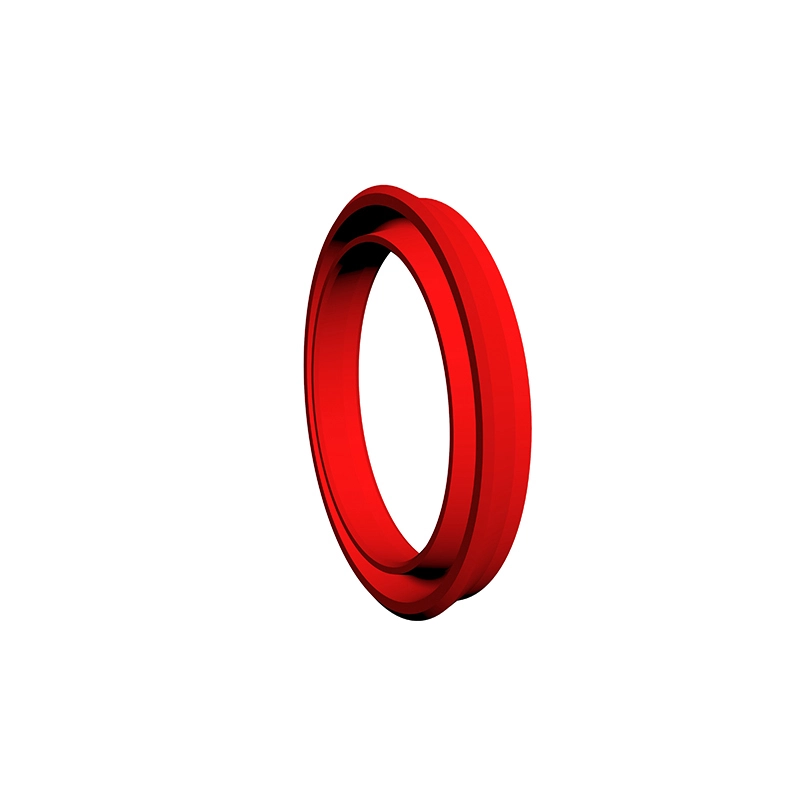

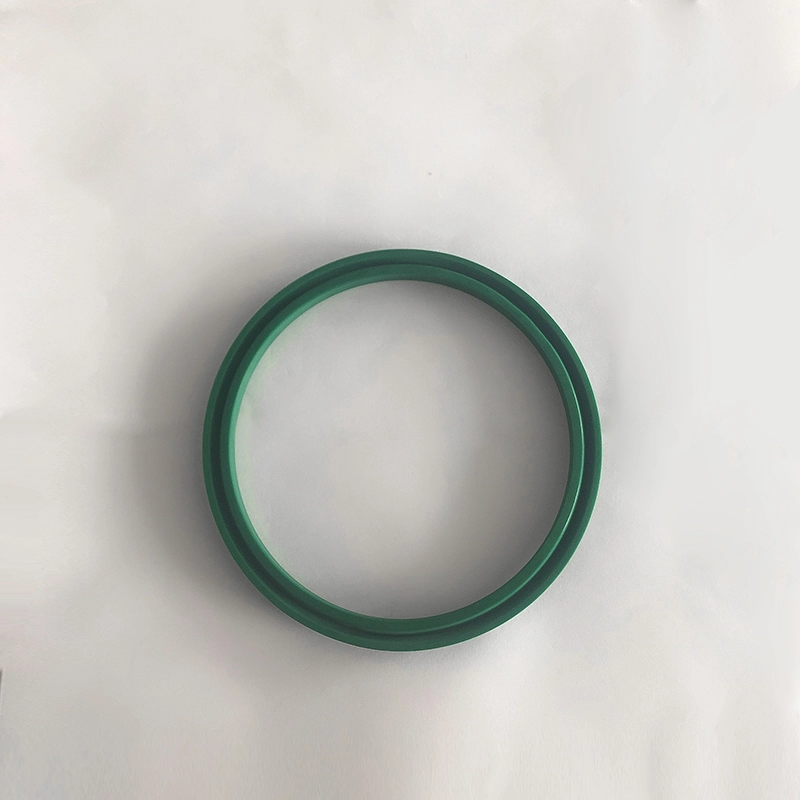

Segel hidrolik untuk lubang piston, di pusat pabrik dan R&D kami, ada model dan jenis yang terbagi, masing -masing dengan karakteristiknya sendiri, tetapi kami telah mencapai kontrol kualitas yang ketat.

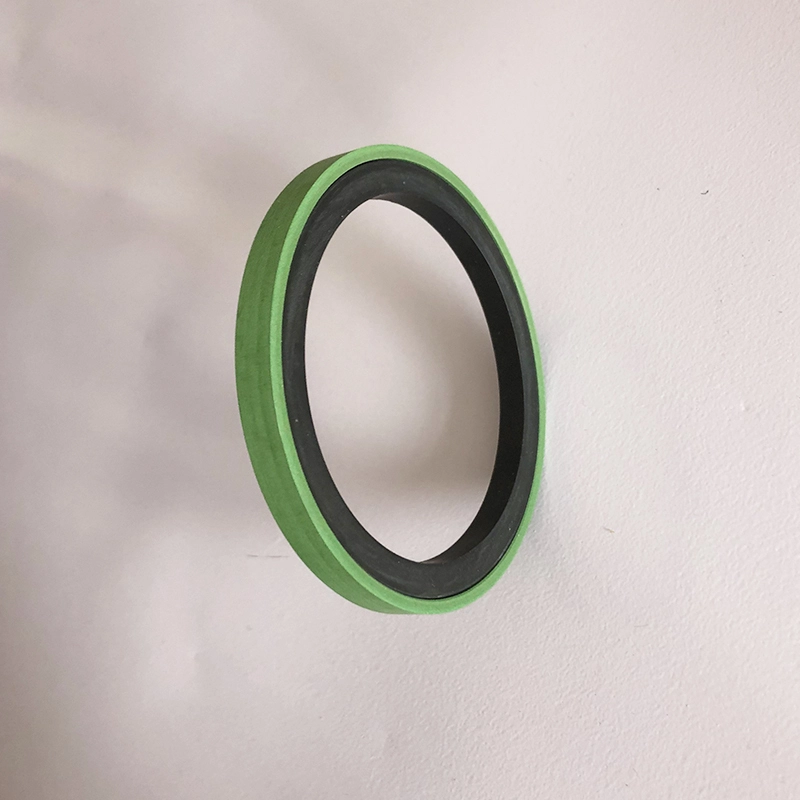

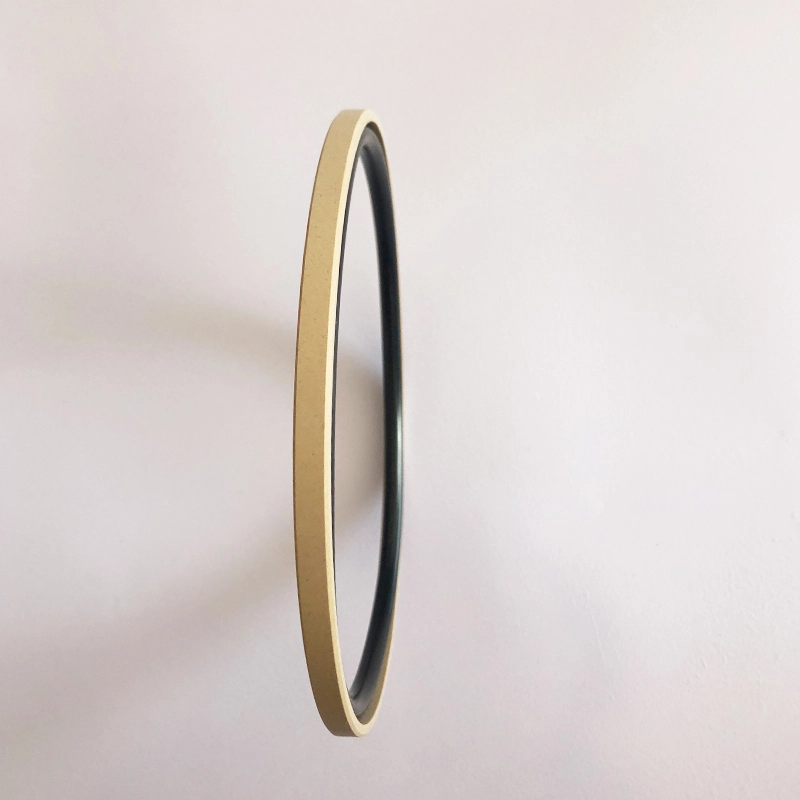

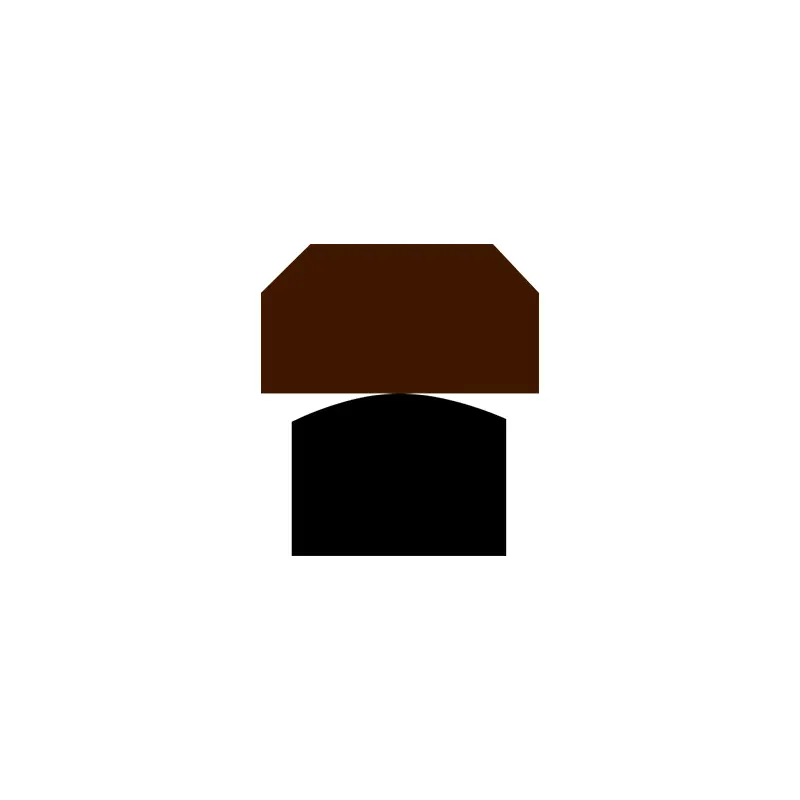

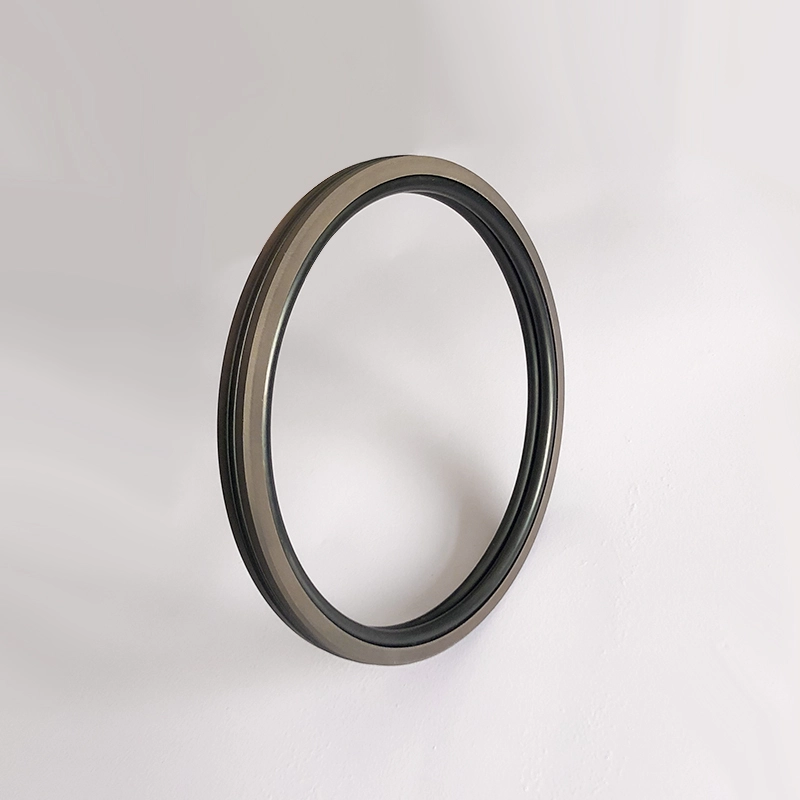

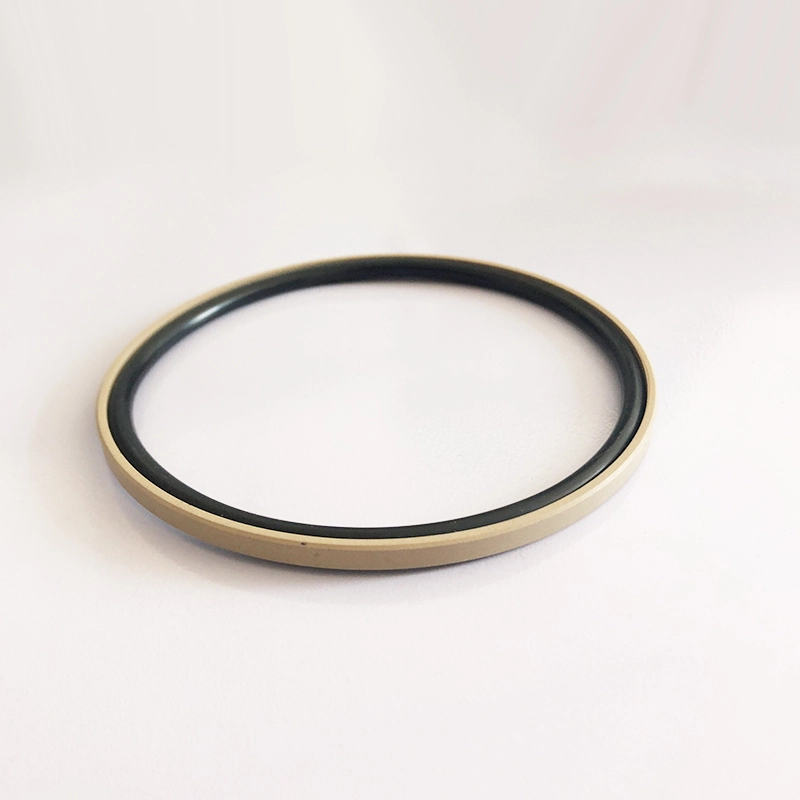

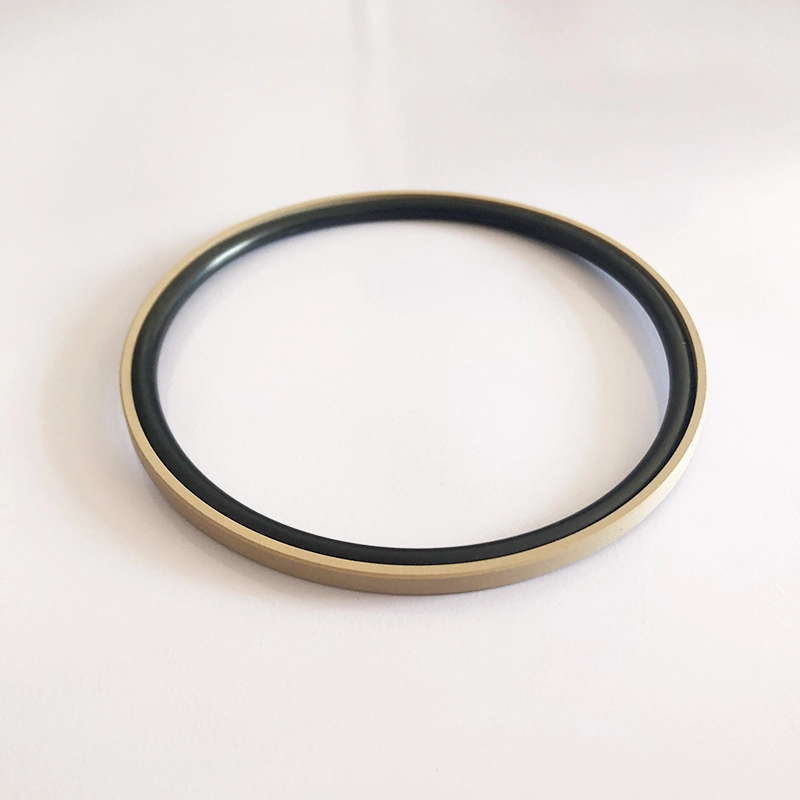

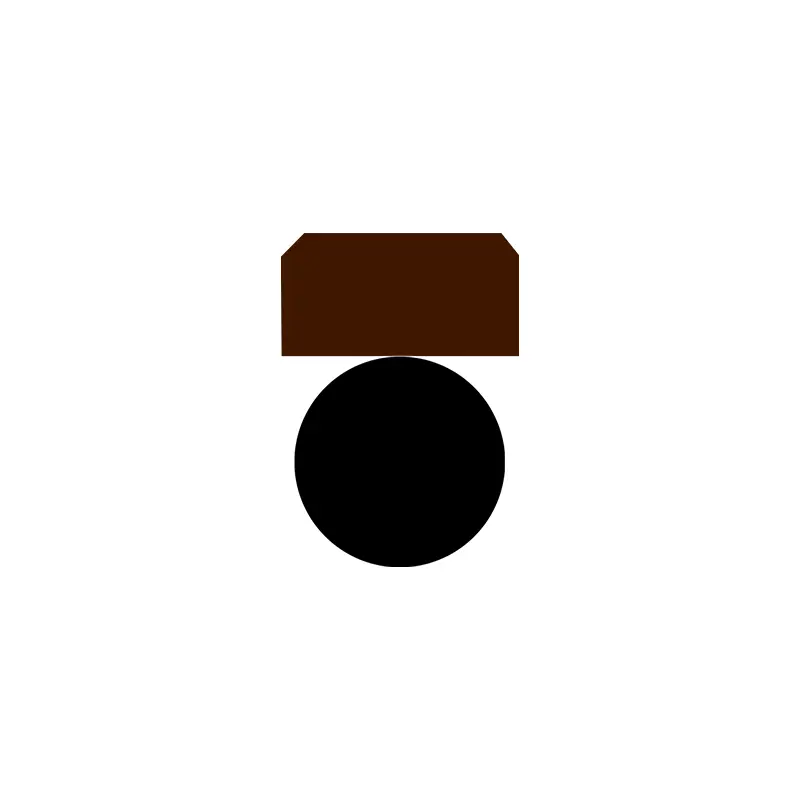

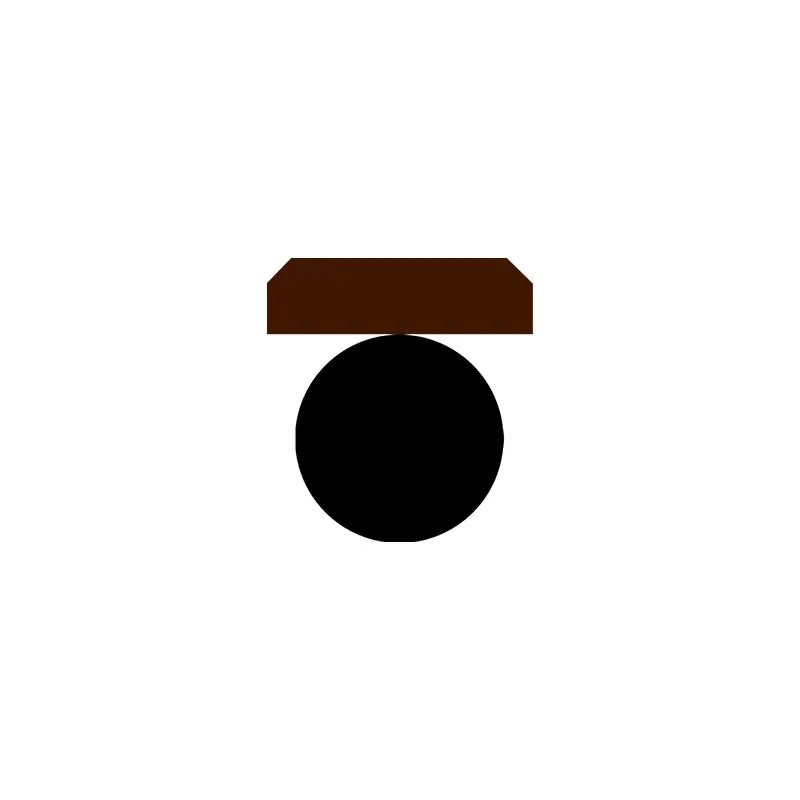

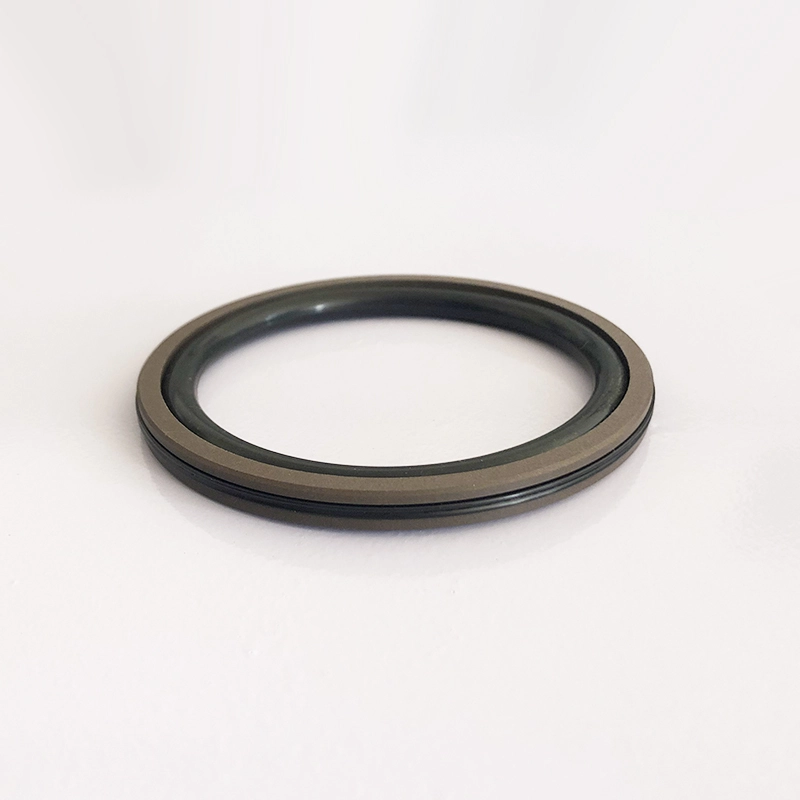

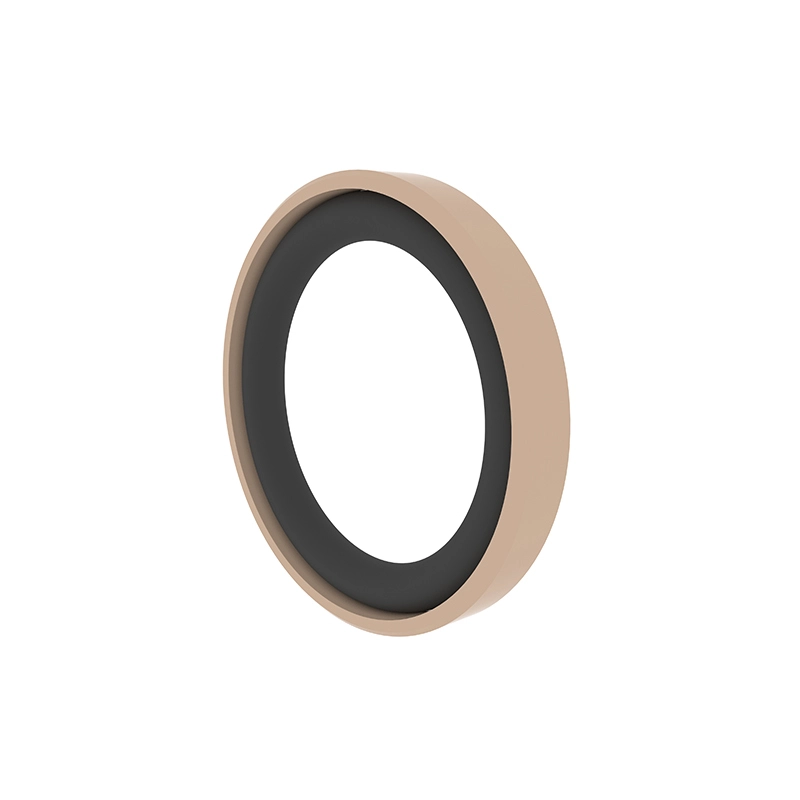

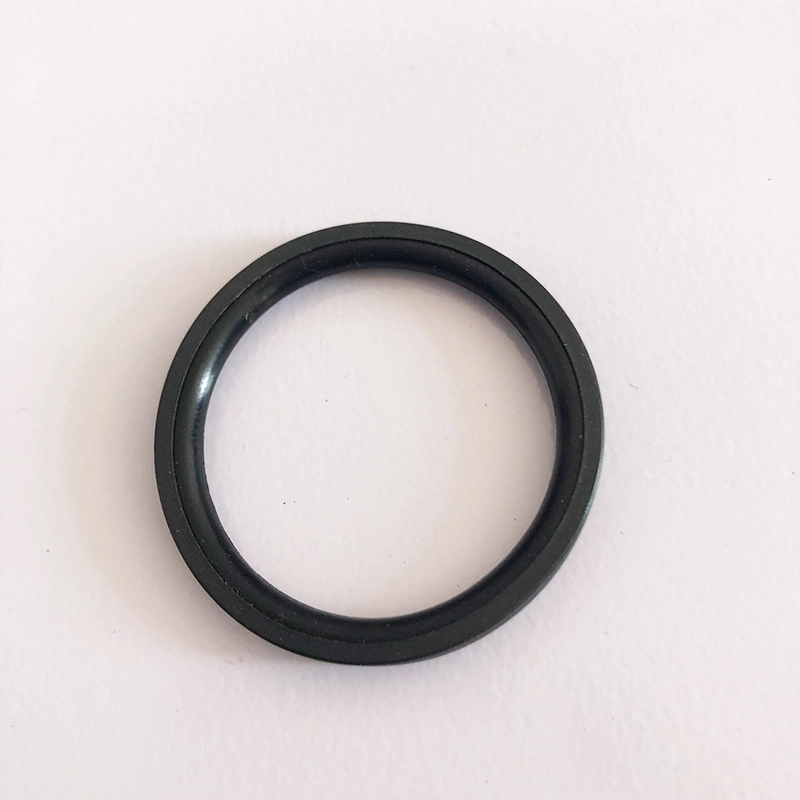

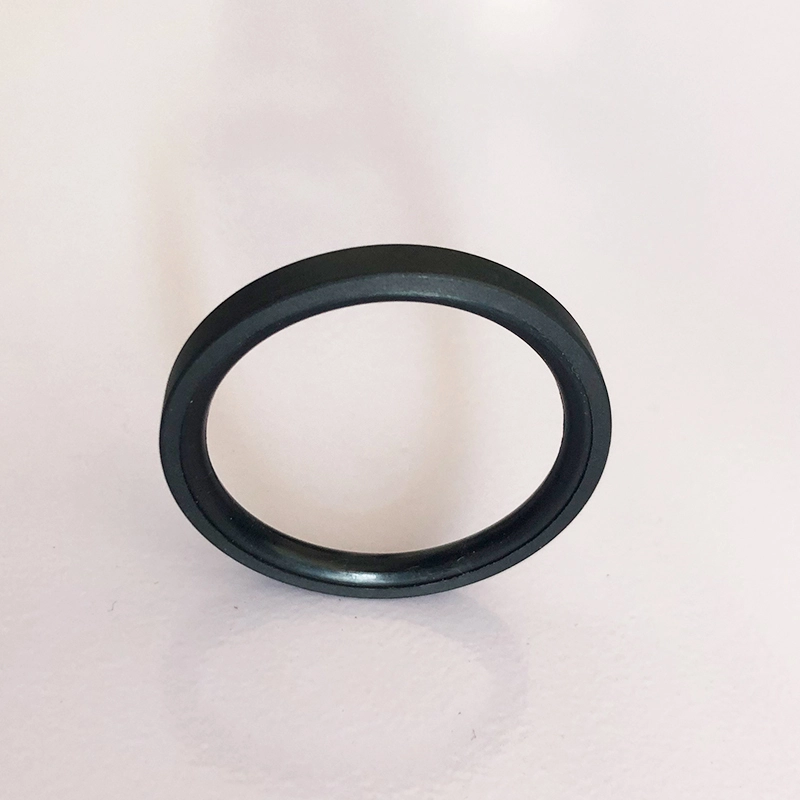

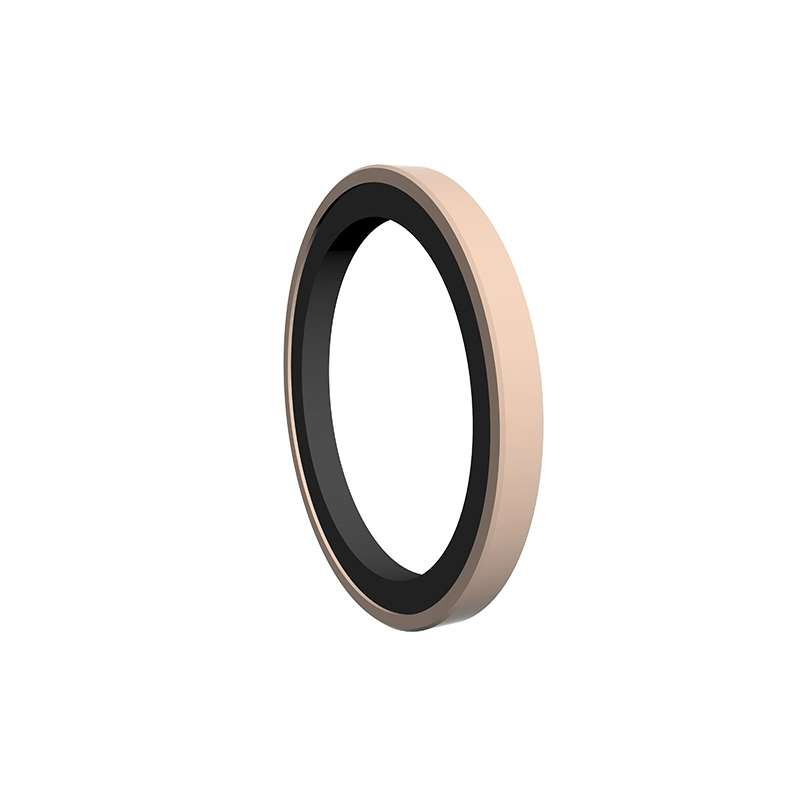

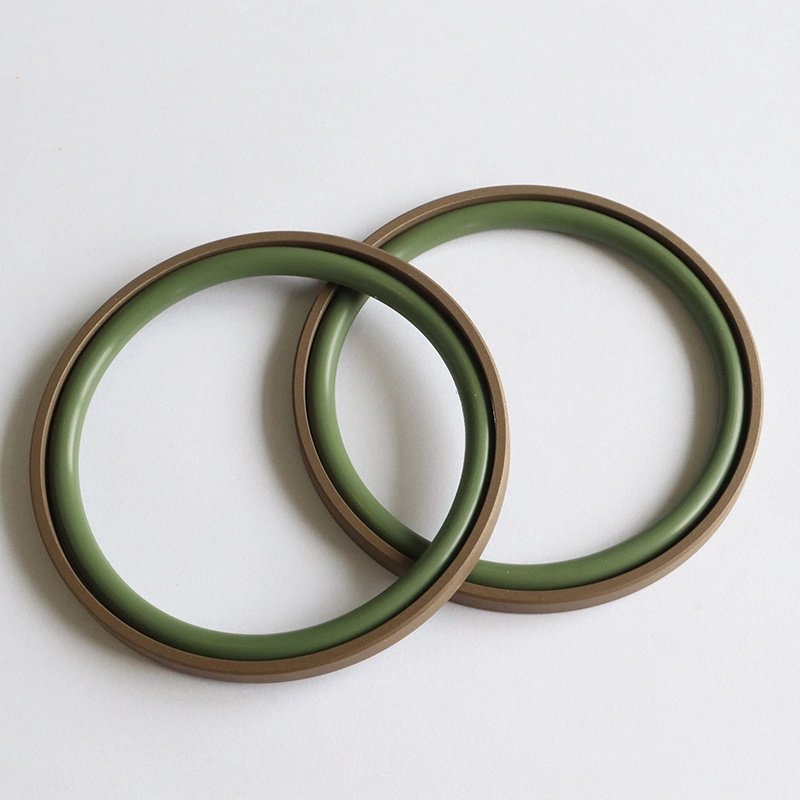

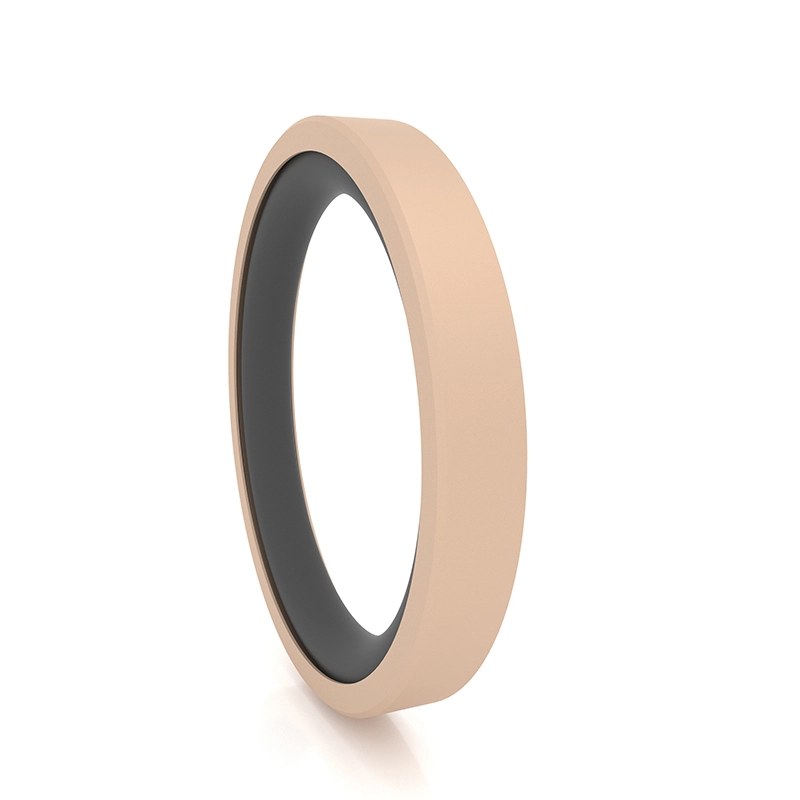

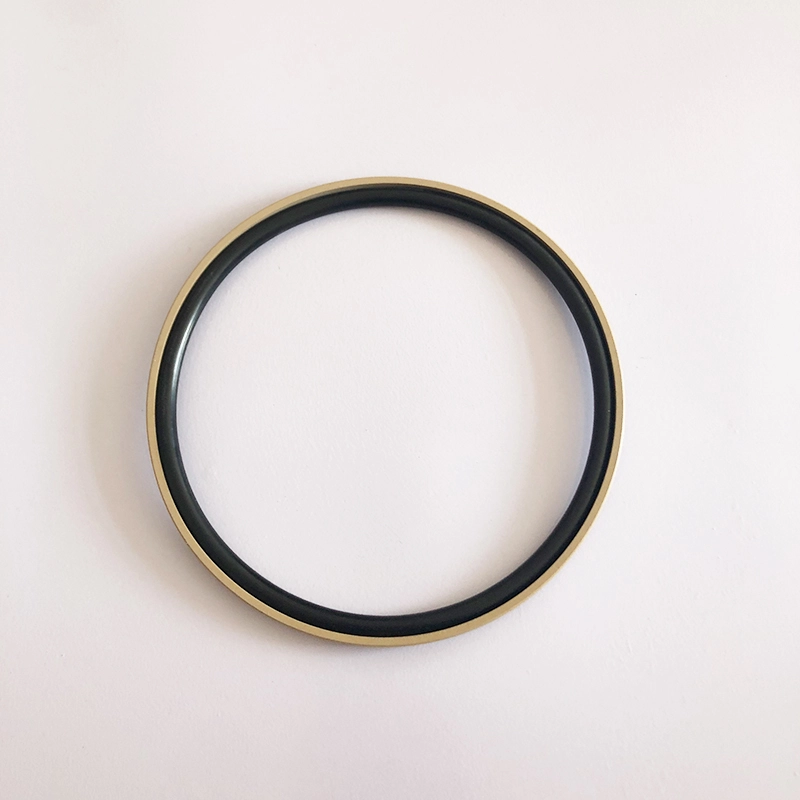

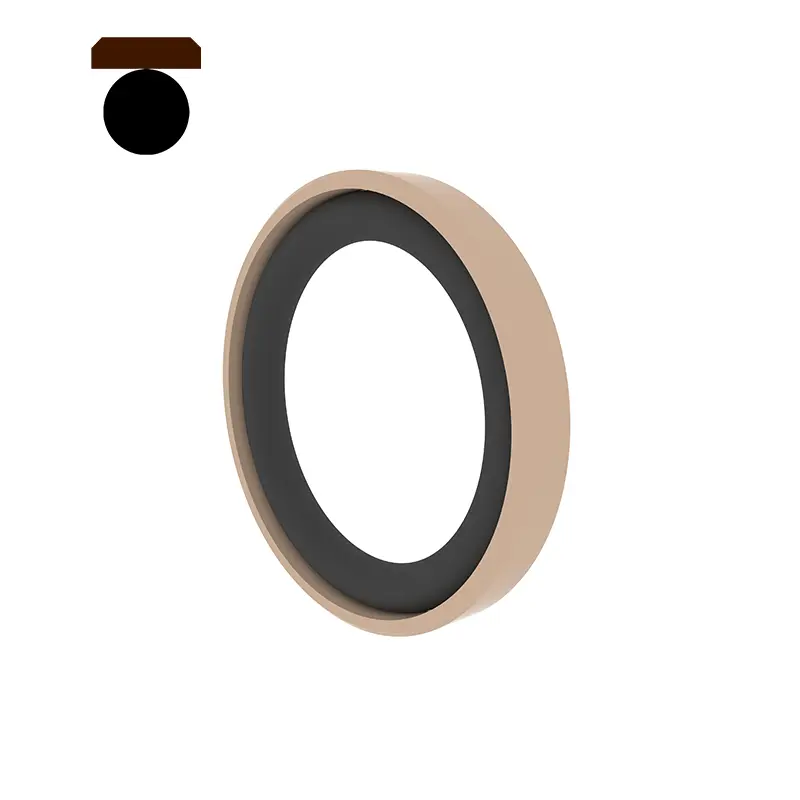

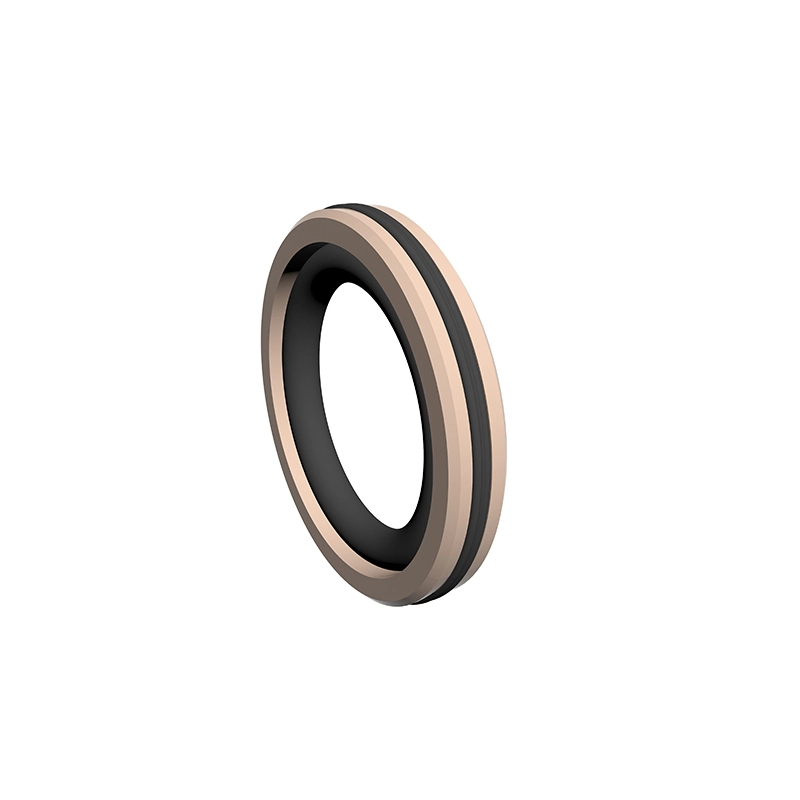

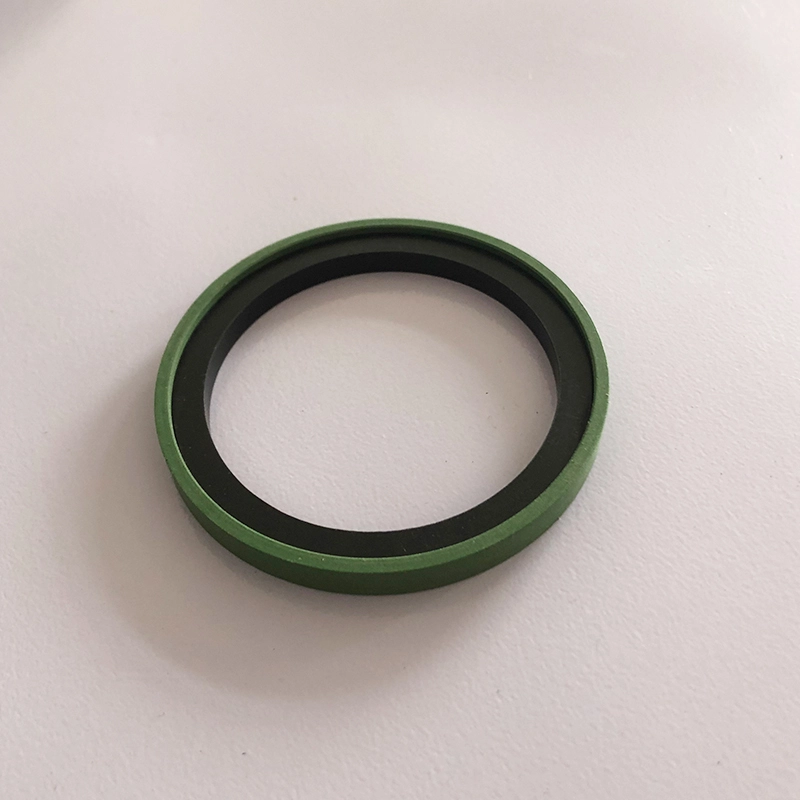

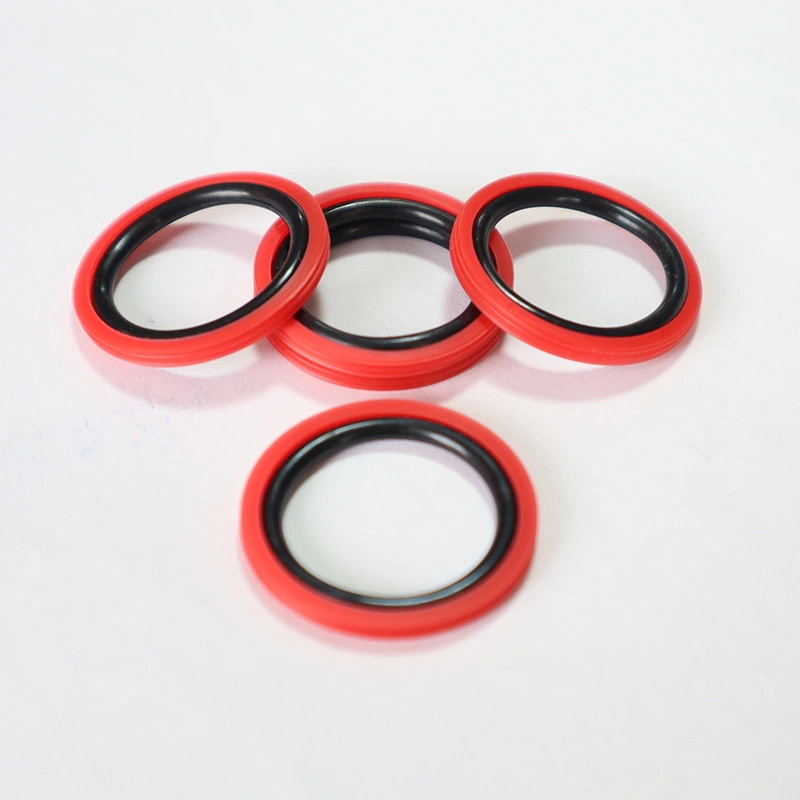

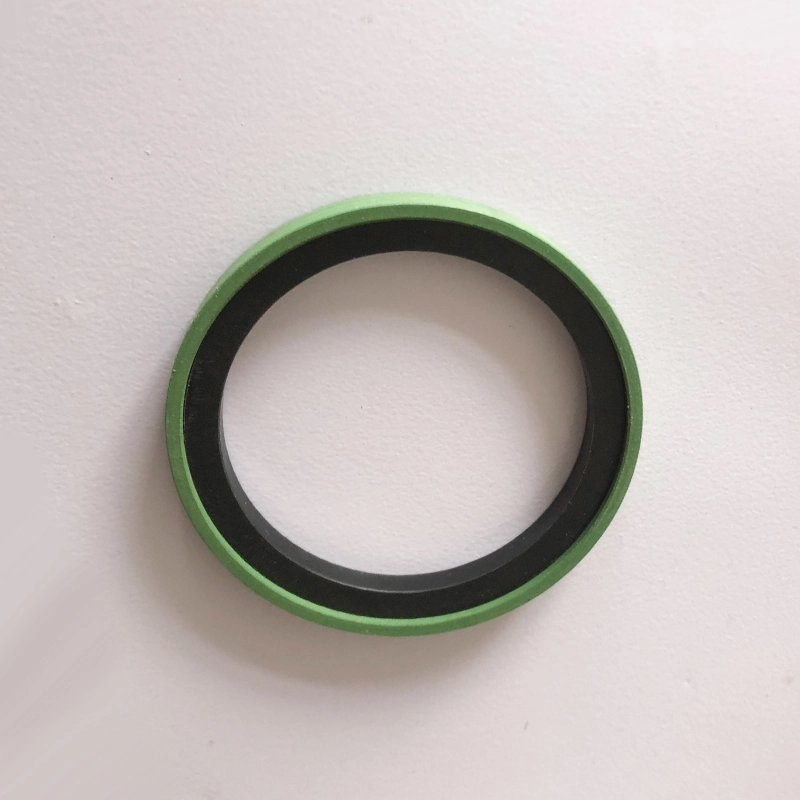

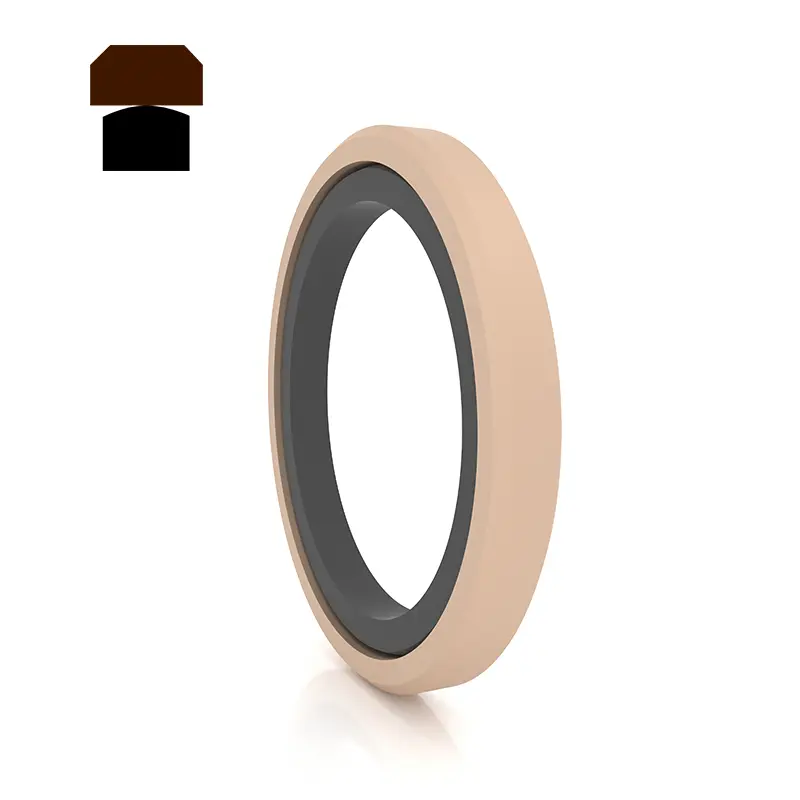

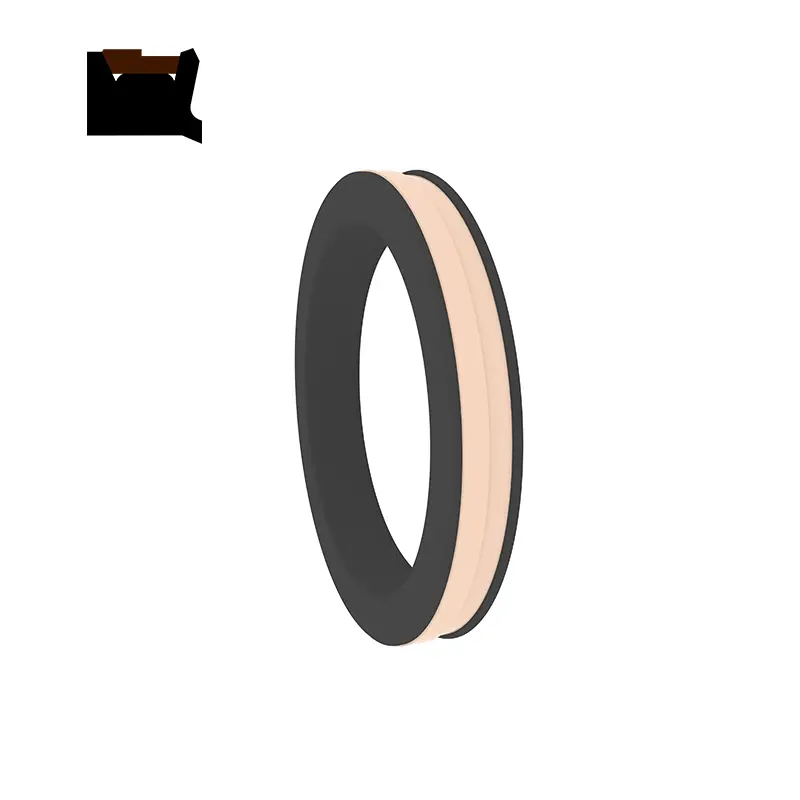

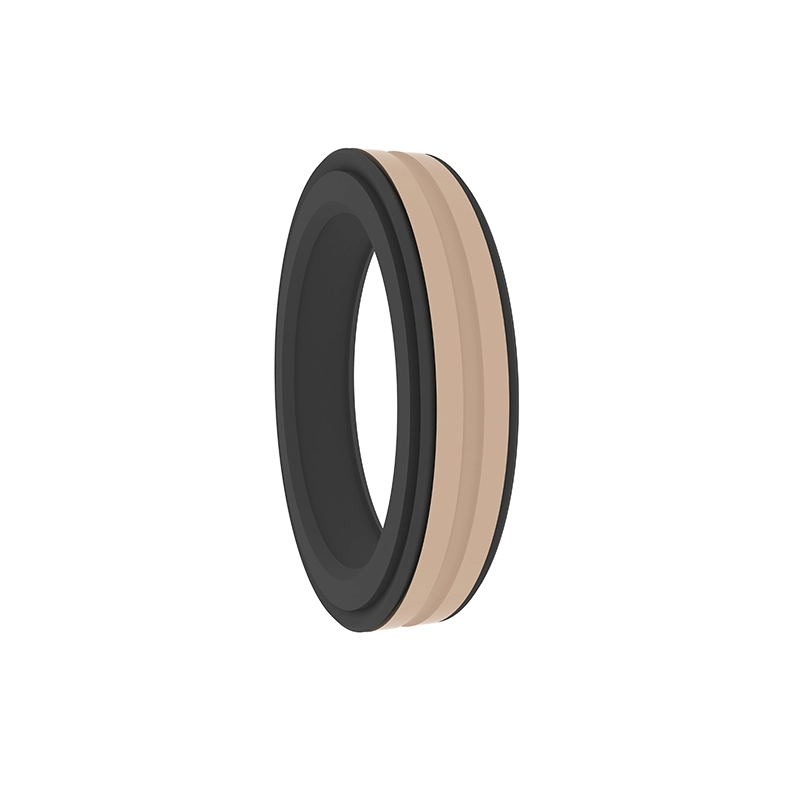

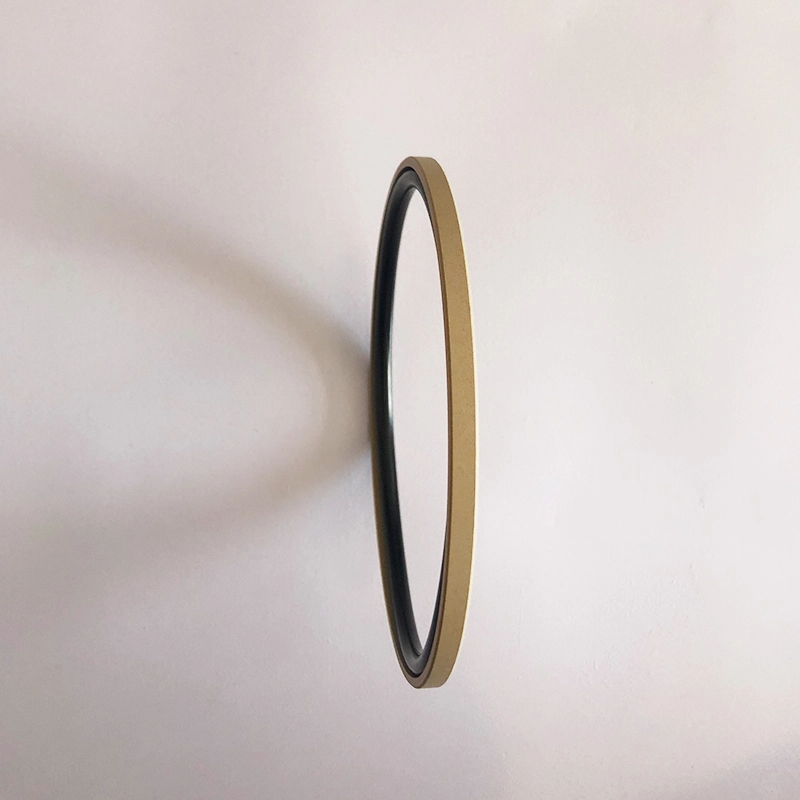

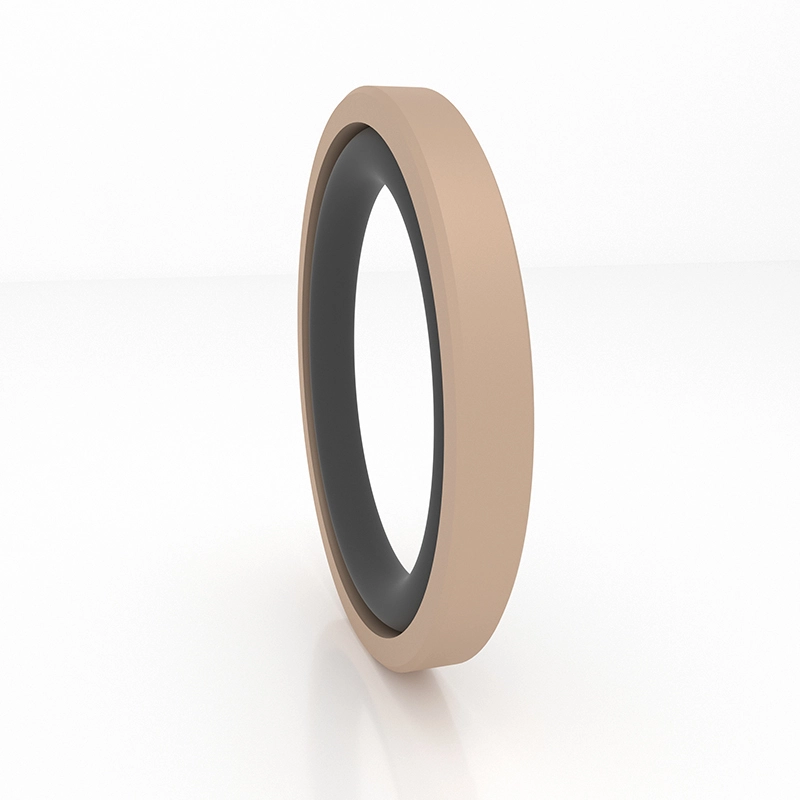

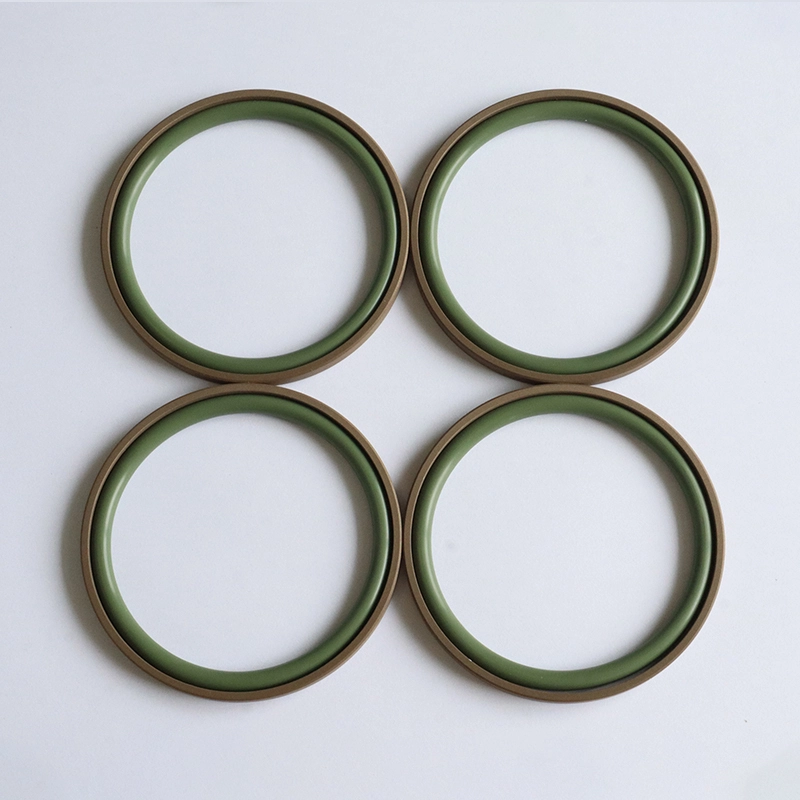

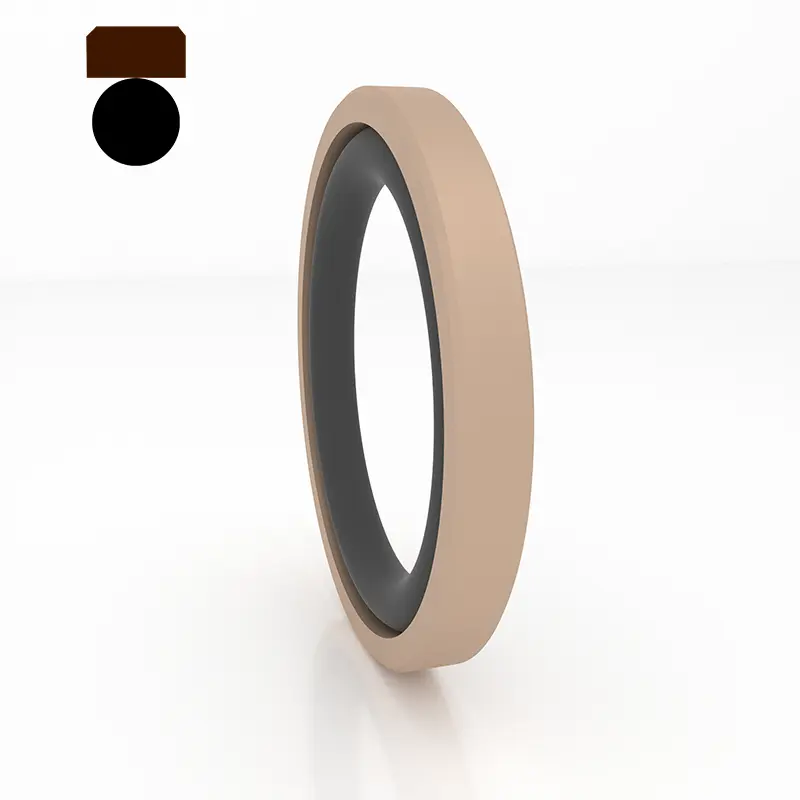

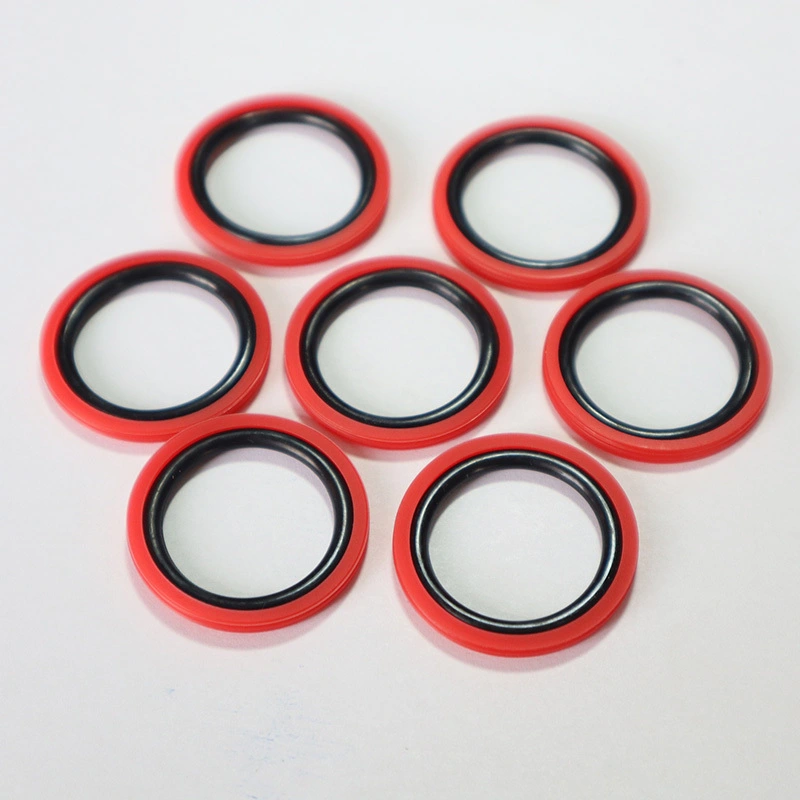

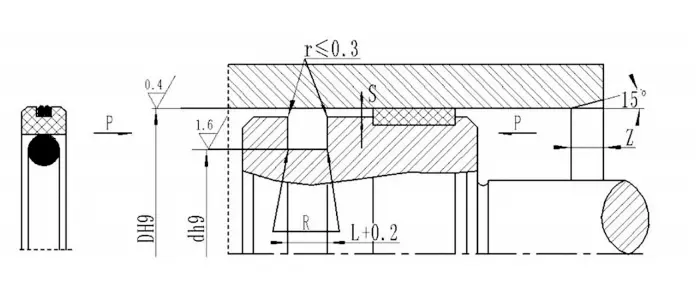

RC61 dan RC62 terdiri dari cincin penyegelan persegi panjang PTFE yang diisi dan cincin karet berbentuk O, cocok untuk penyegelan tekanan dua arah ganti reciprocating hidrolik. RC61-B terdiri dari cincin penyegelan yang diisi PTFE yang diisi dan cincin karet berbentuk O, cocok untuk gerakan sealing tekanan searah hidrolik. RC62-B adalah segel langkah terbalik tugas berat, cocok untuk menyegel penyegelan tekanan searah. O-ring memberikan gaya radial dan mengkompensasi keausan cincin penyegelan. Ini umumnya digunakan bersama dengan cincin pemandu untuk peralatan hidrolik yang berat. Alur split (terbuka) harus digunakan untuk silinder dengan diameter kurang dari 30mm. Fitur:
1. Gesekan rendah, resistensi awal kecil, gerakan halus, gesekan dinamis dan statis yang sama, tidak ada merayap;
2. Stabilitas tekanan yang sangat tinggi di bawah tekanan dan kondisi keras;
3. umur panjang, dapat digunakan untuk segel pelumasan bebas minyak;
4. dapat digunakan untuk menyegel media viskositas rendah seperti air;

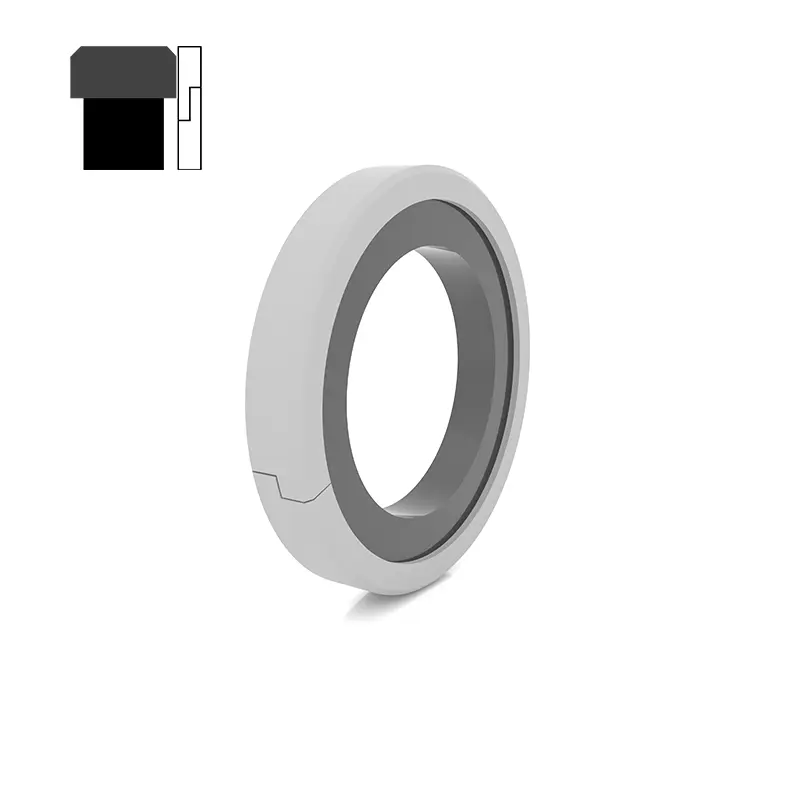

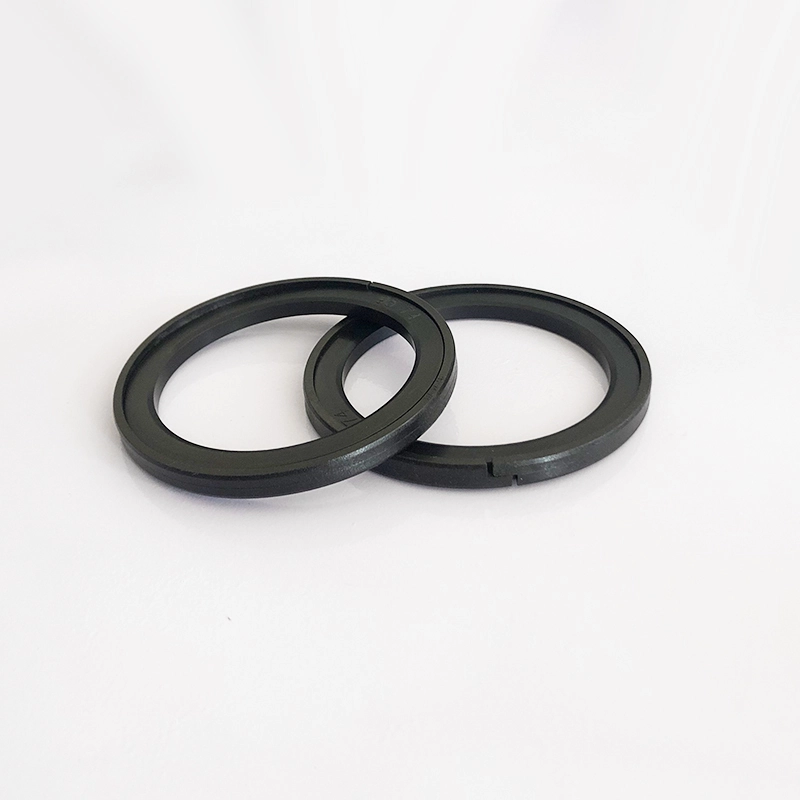

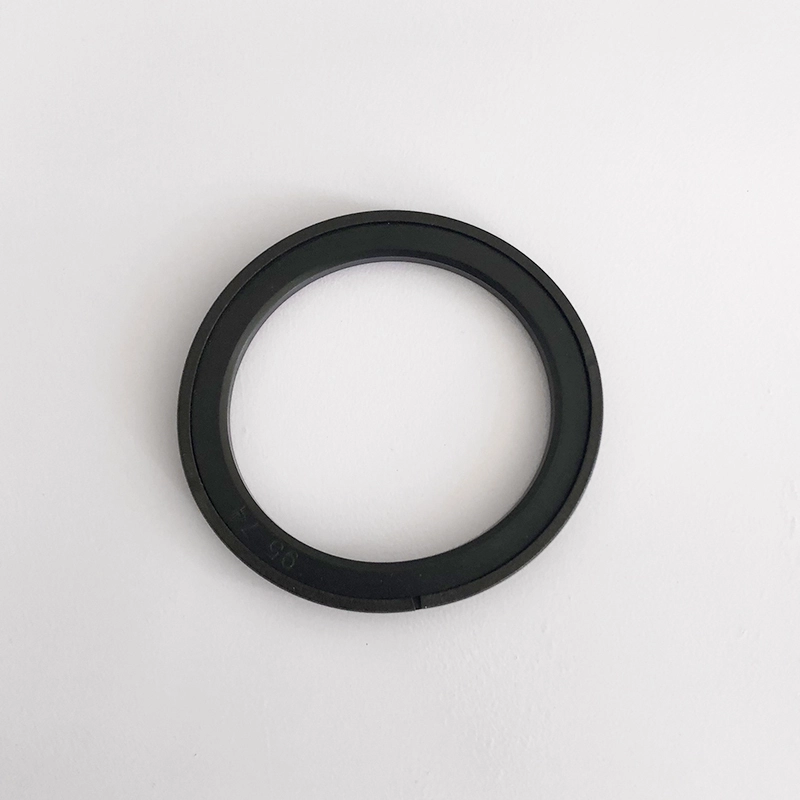

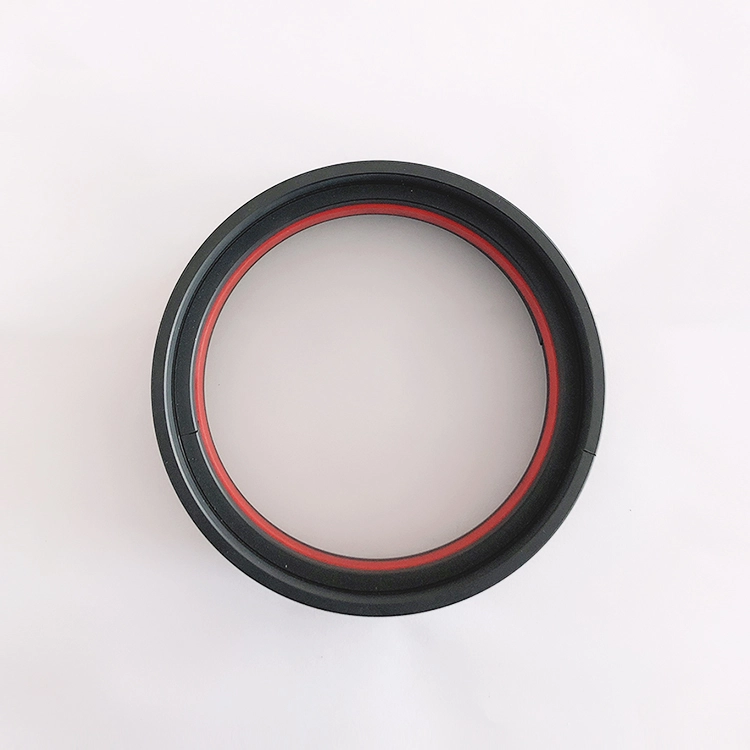

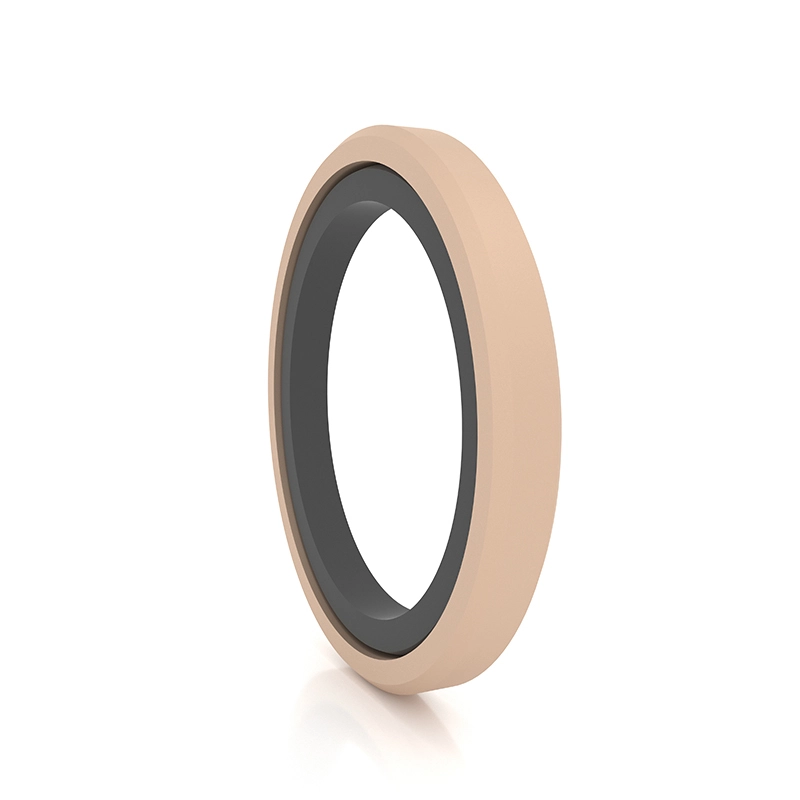

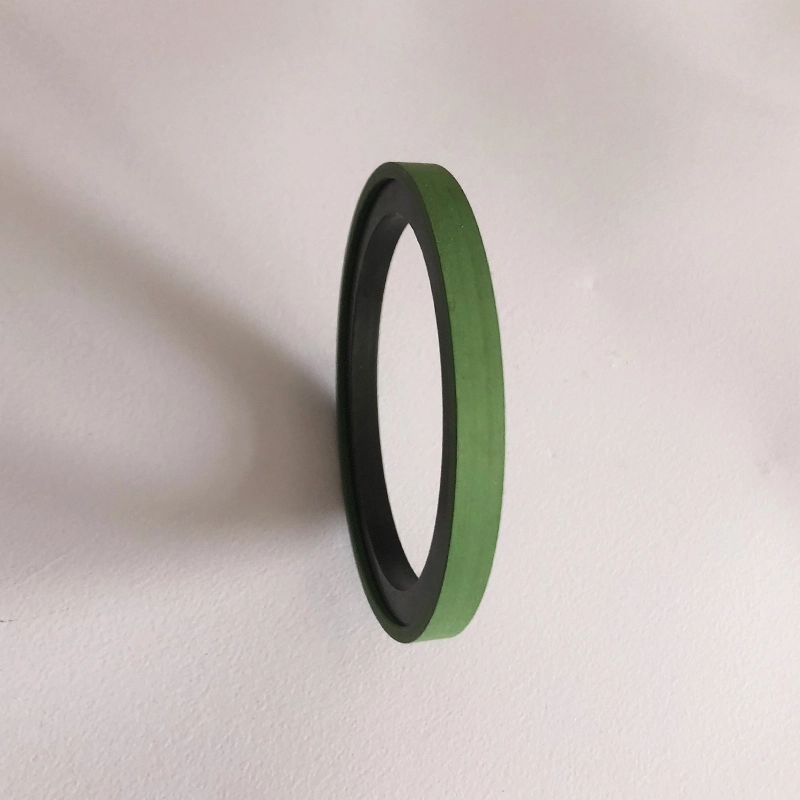

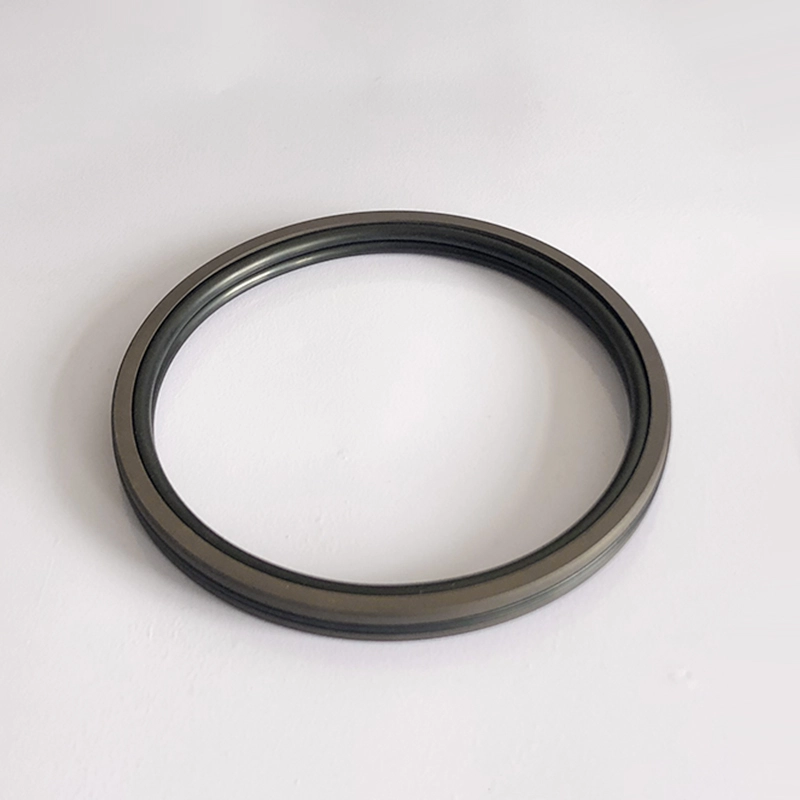

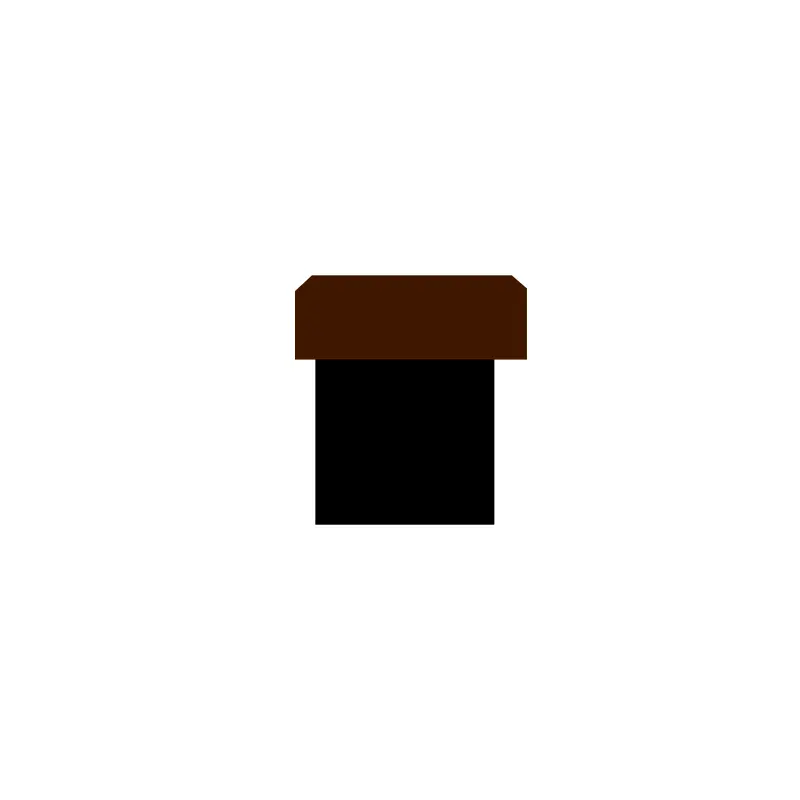

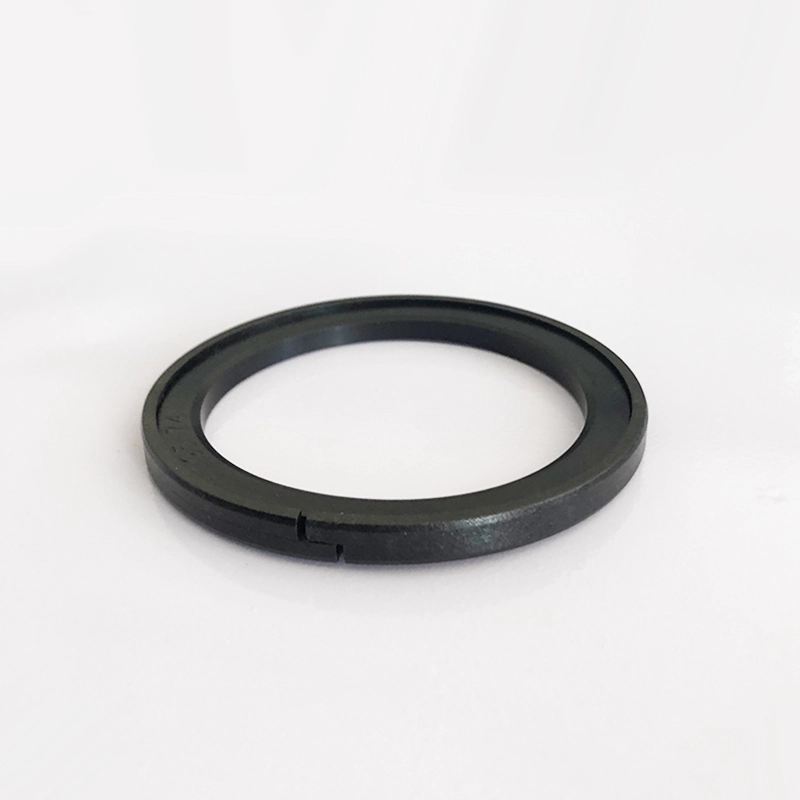

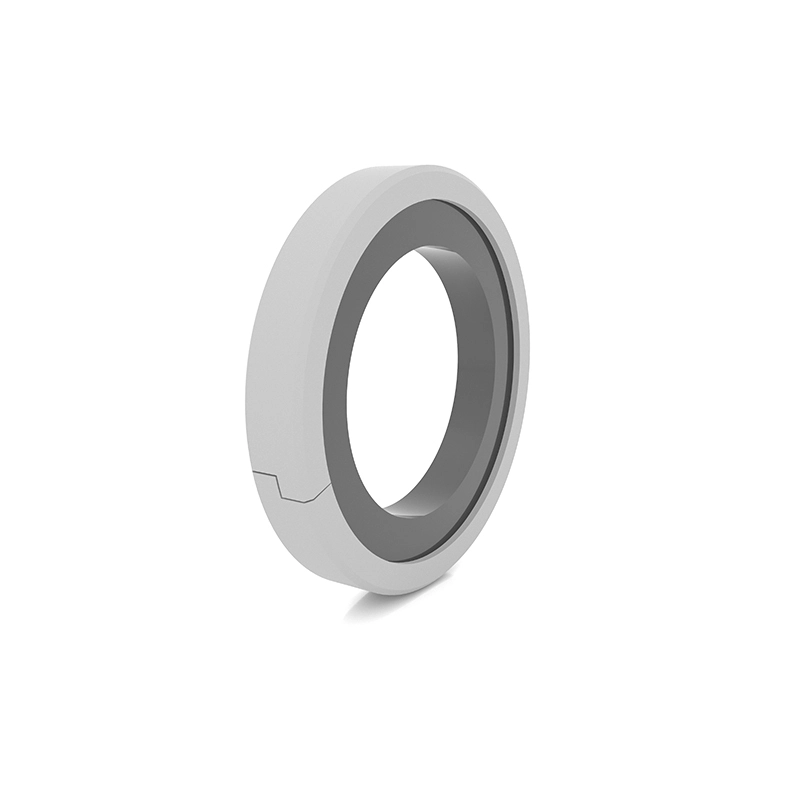

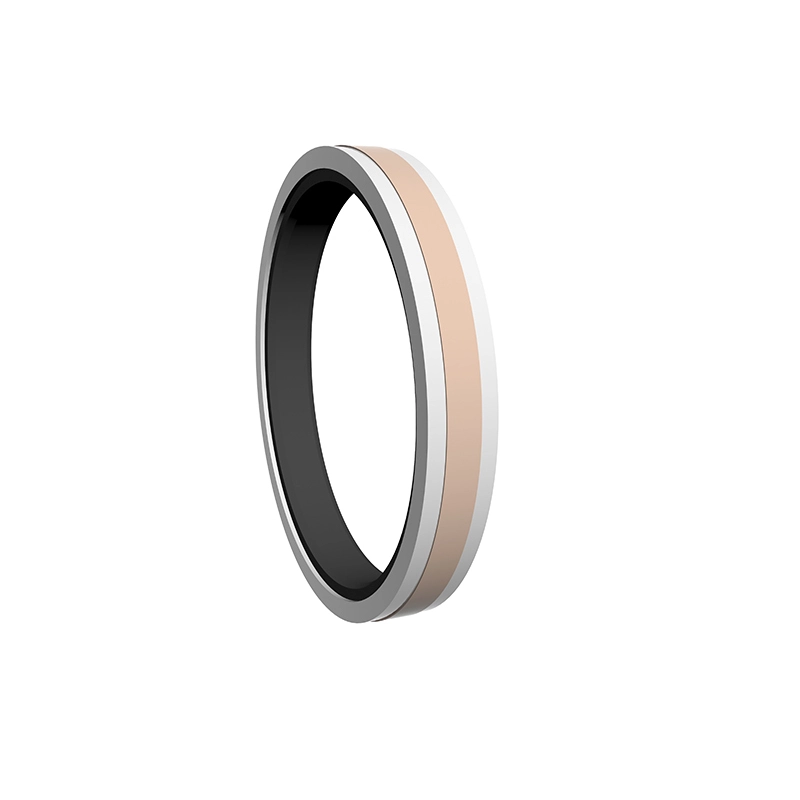

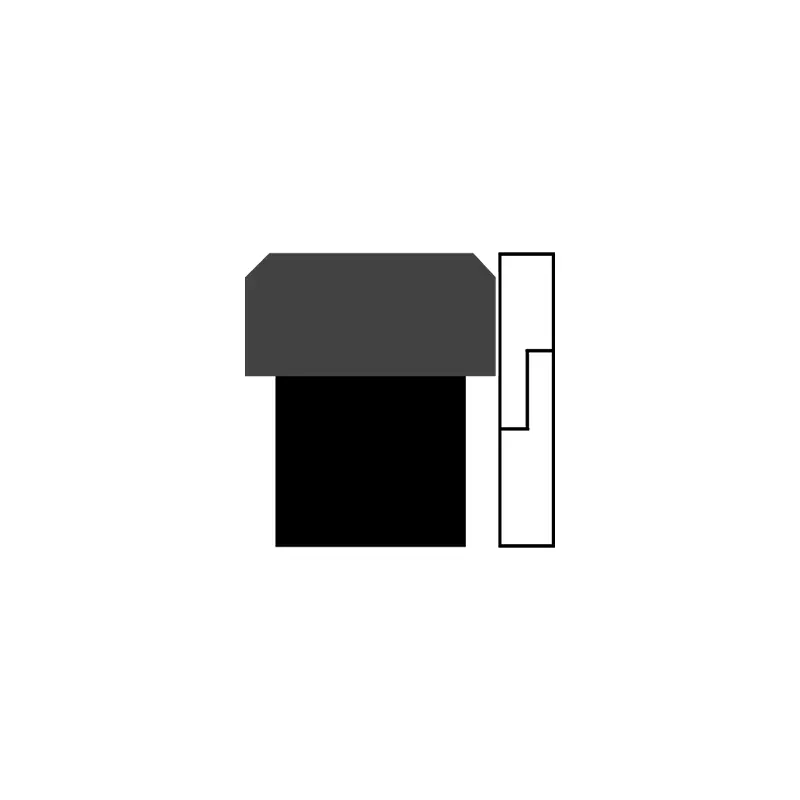

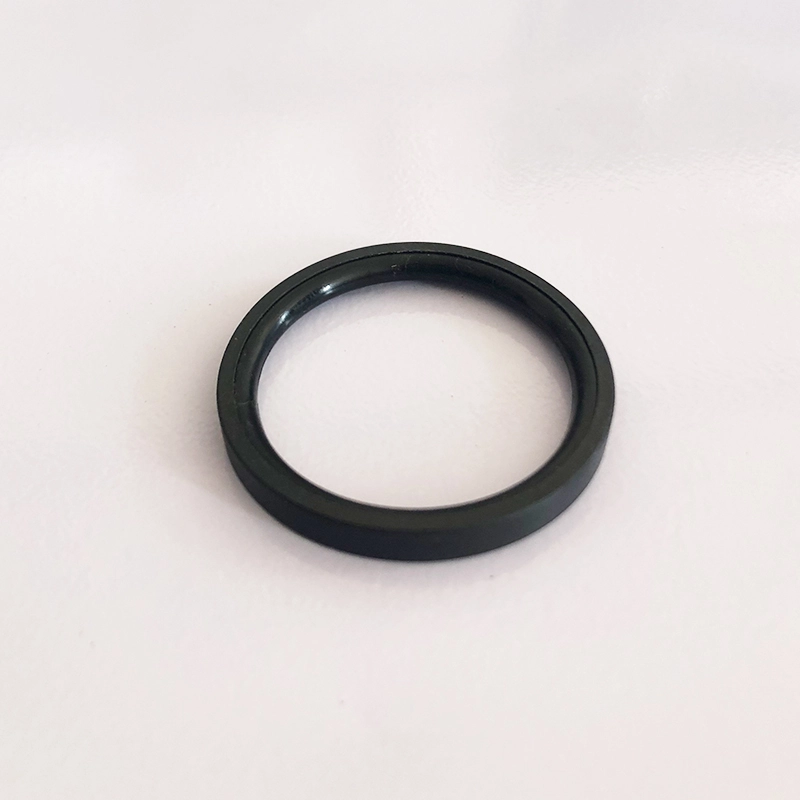

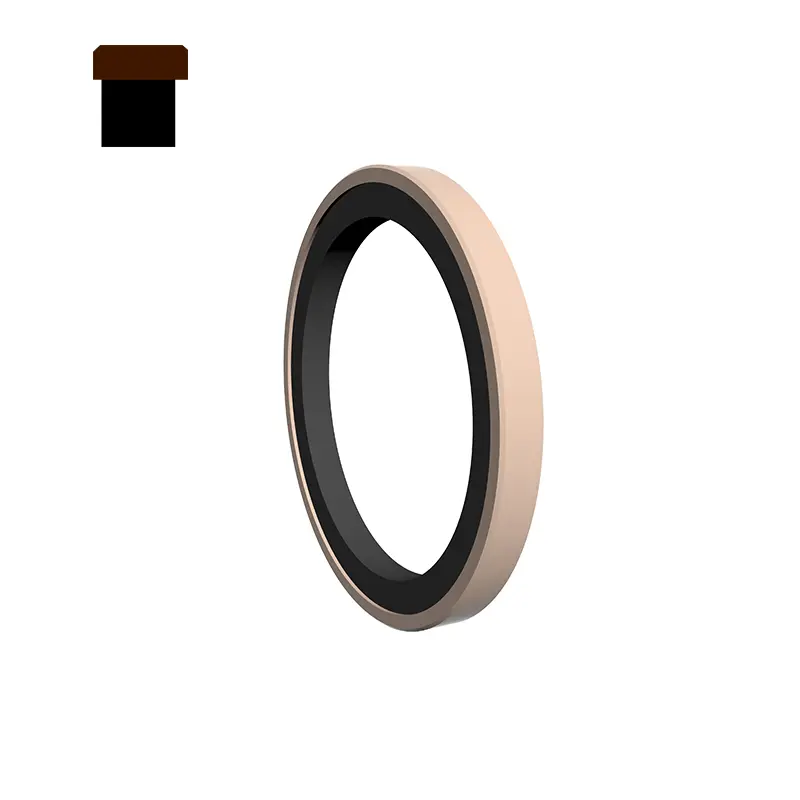

OK terdiri dari cincin penyegelan terbuka termoplastik yang terbuat dari bahan khusus dan cincin karet persegi panjang, yang cocok untuk penyegelan tekanan bidirectional gerak hidrolik. Cincin karet memberikan gaya radial dan mengkompensasi keausan cincin penyegelan. Karena cincin penyegelan mengadopsi struktur terbuka, masalah bahwa cincin Glyd membutuhkan alat khusus untuk dipasang. Fitur:
1. Gesekan rendah, ketahanan awal yang kecil, gerakan halus, tidak ada merayap;
2. Stabilitas tekanan yang sangat tinggi di bawah tekanan dan kondisi keras;
3. Instalasi sederhana dan nyaman, tidak diperlukan alat perakitan;
4. dapat digunakan untuk menyegel media viskositas rendah seperti air;
5. Kinerja anti-ekstrusi yang baik, memungkinkan celah ekstrusi yang lebih besar.

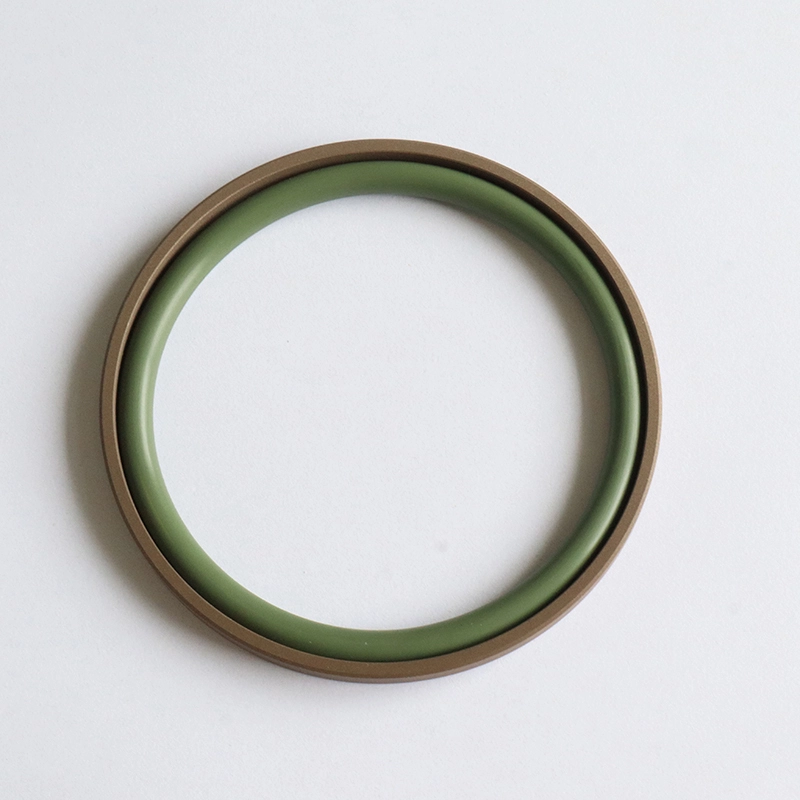

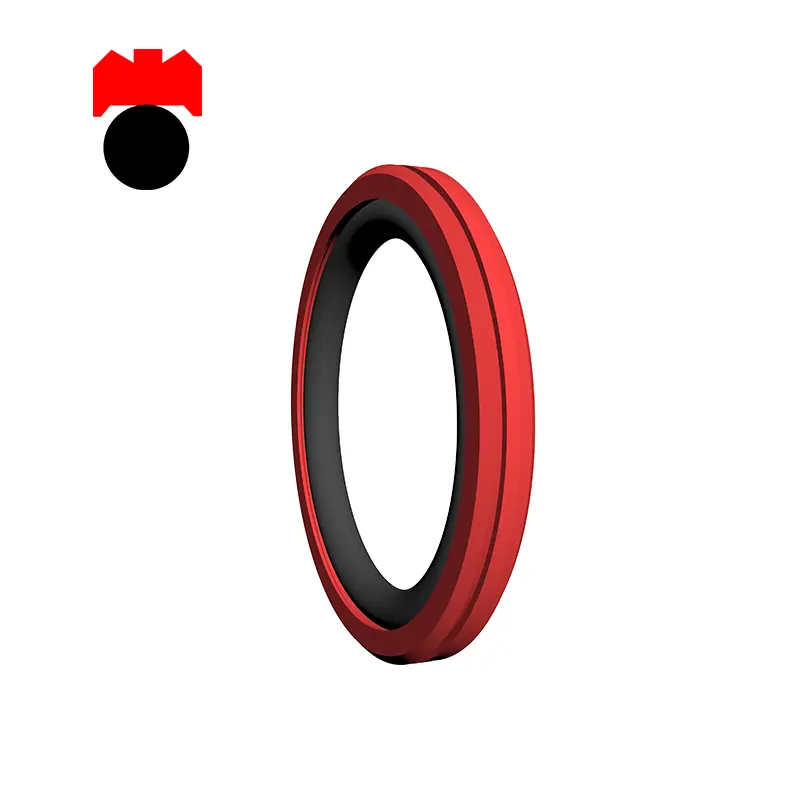

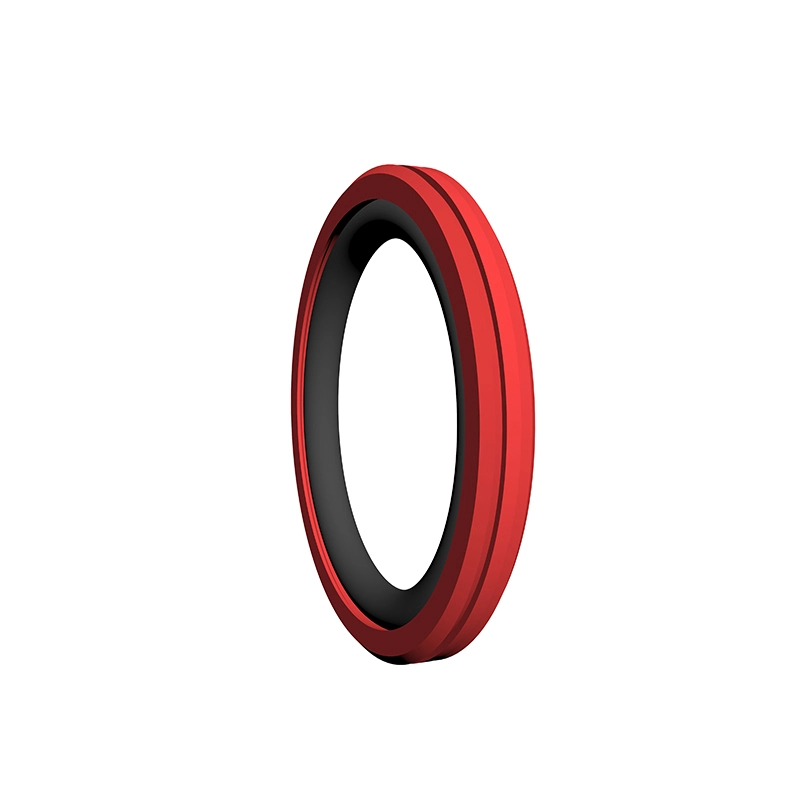

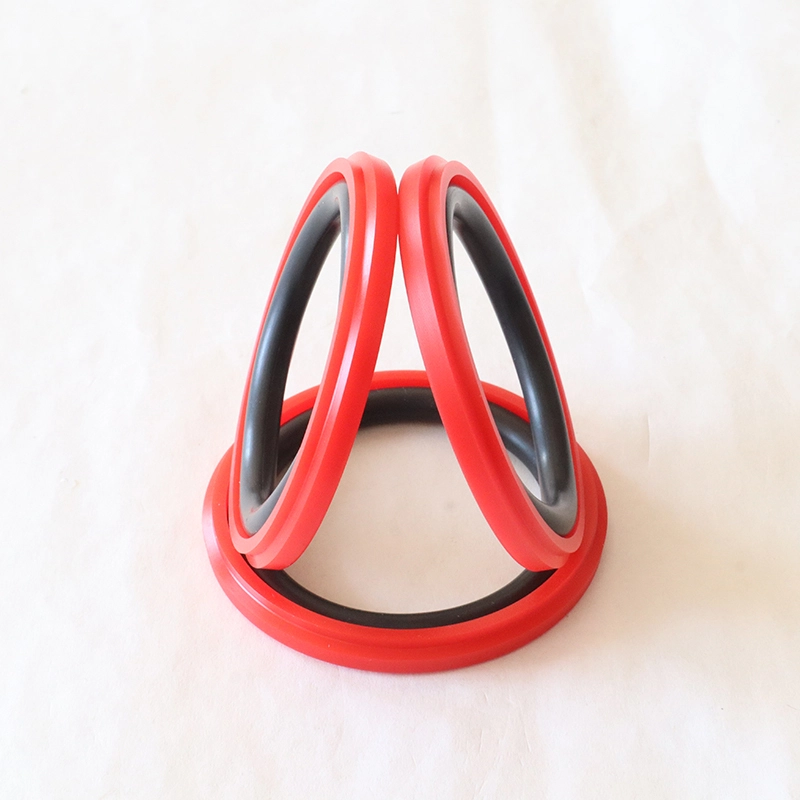

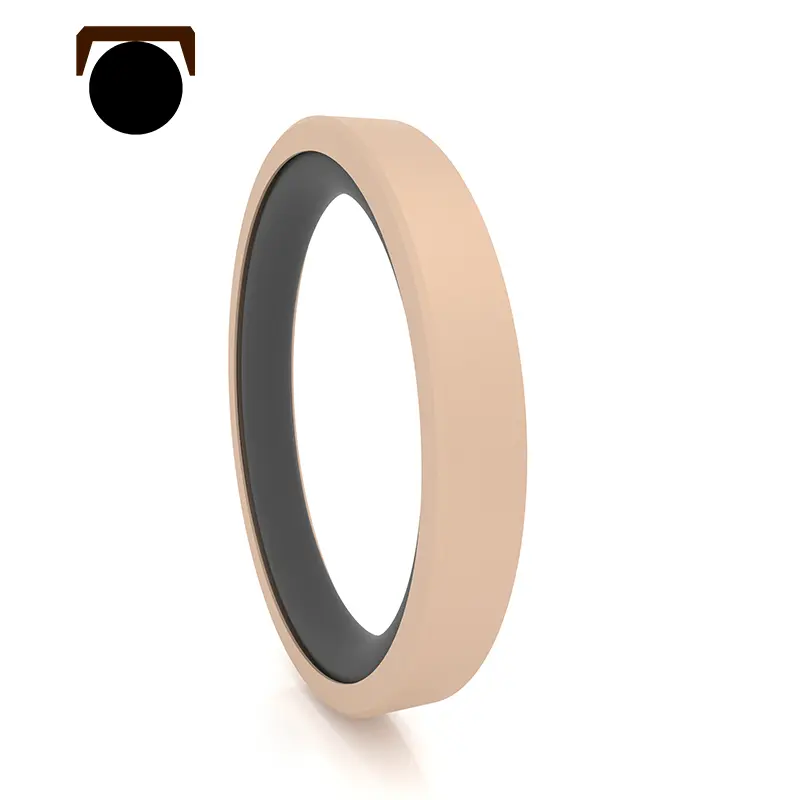

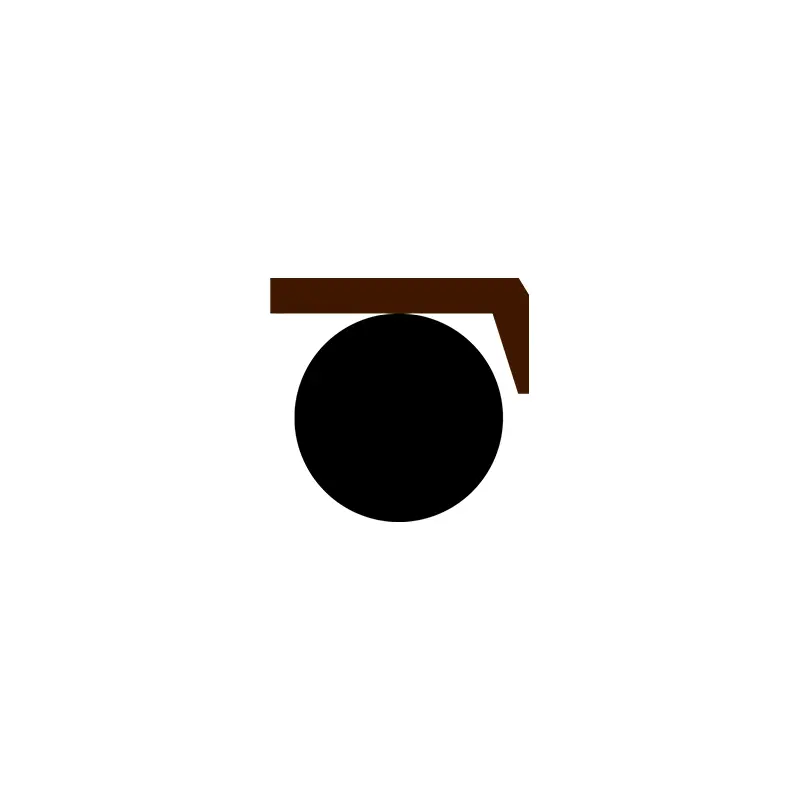

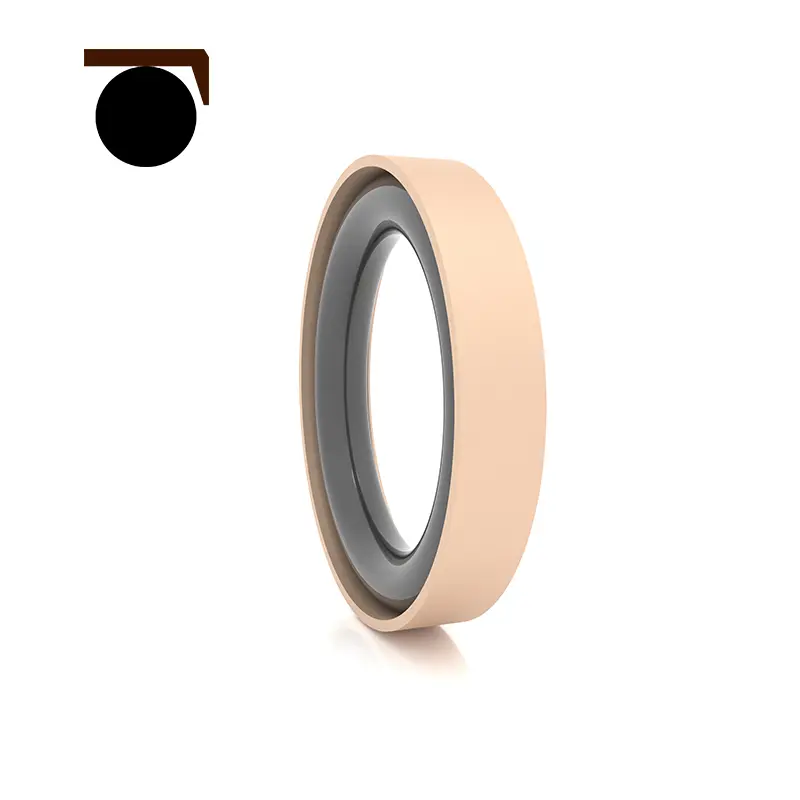

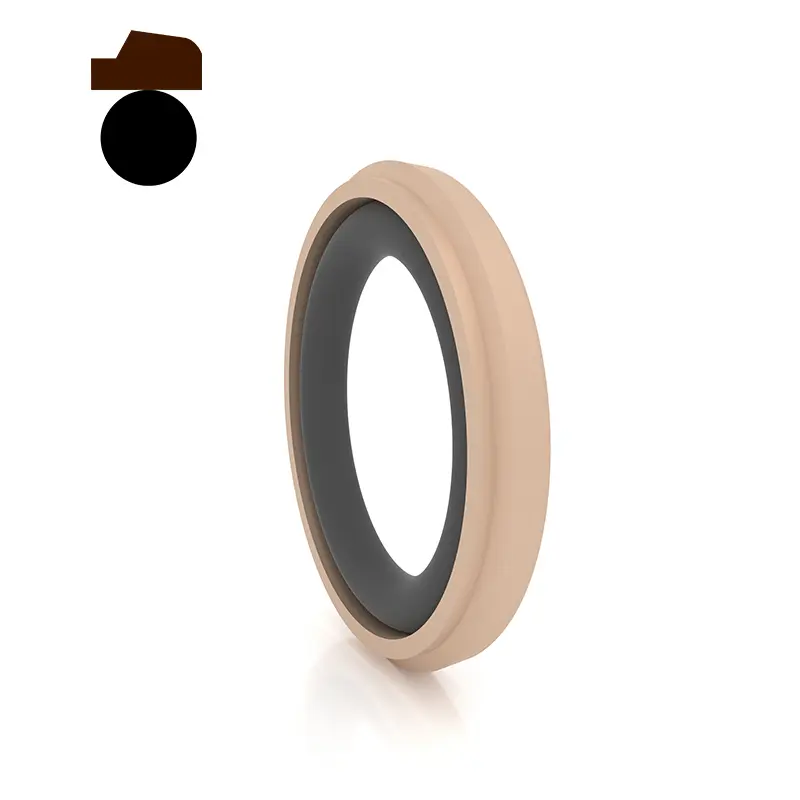

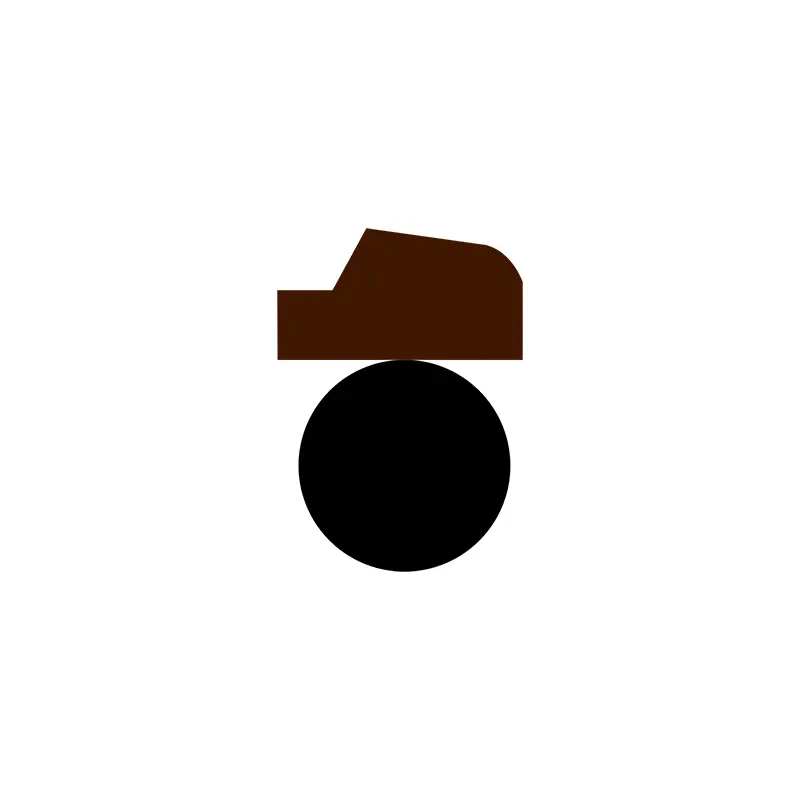

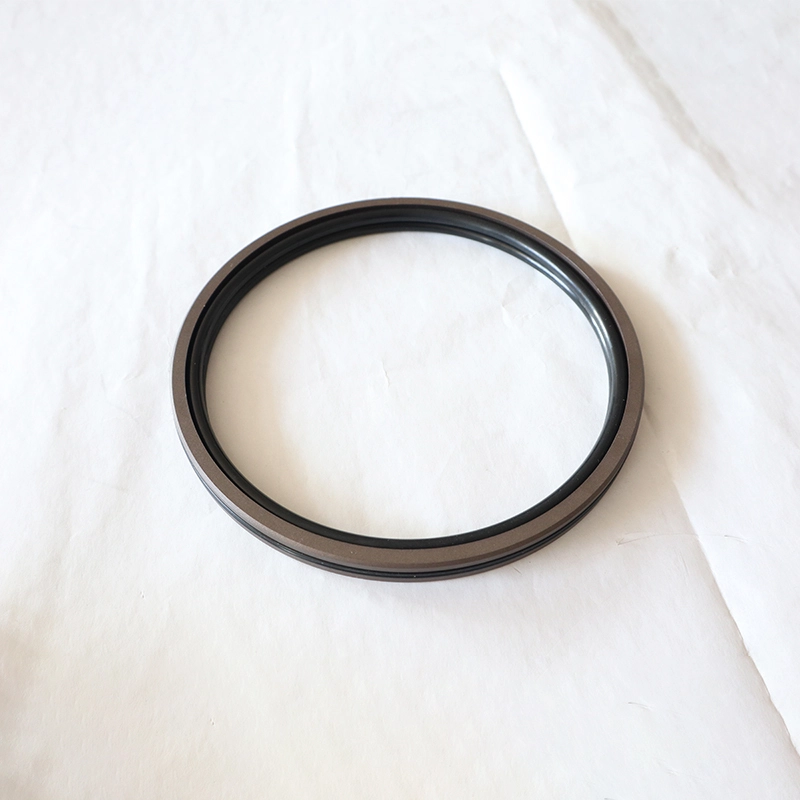

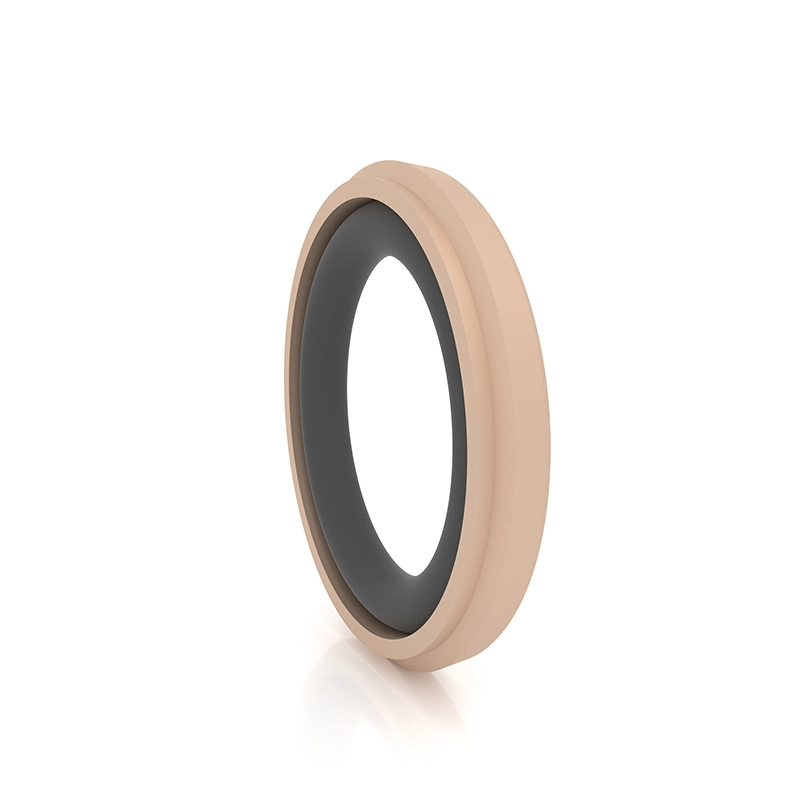

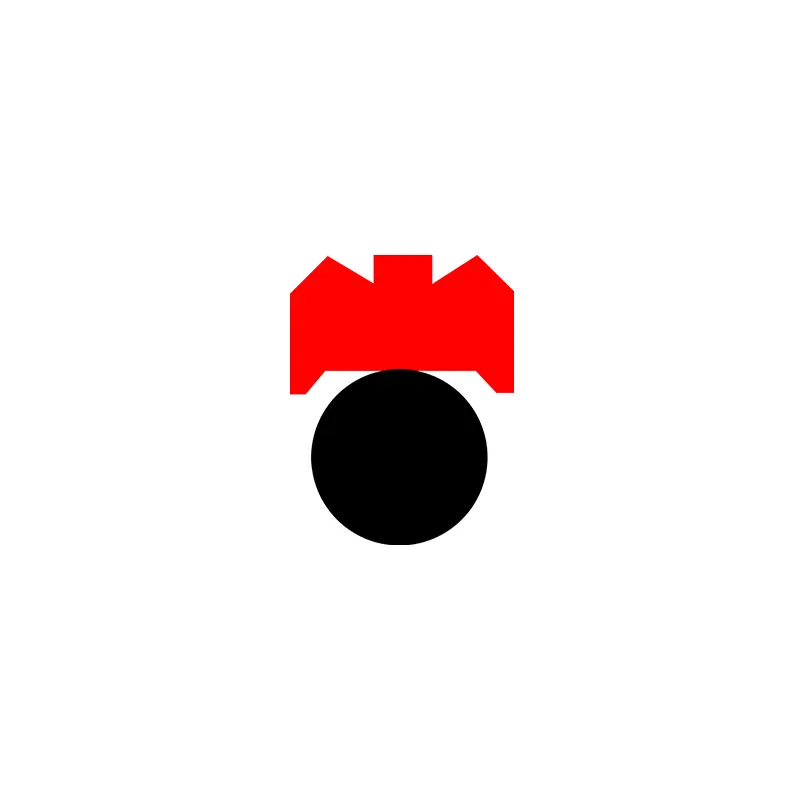

RC63 terdiri dari cincin penyegelan berbentuk topi PTFE dan cincin karet berbentuk O, yang cocok untuk penyegelan tekanan dua kali lipat hidrolik dan pneumatik. Cincin berbentuk O memberikan gaya radial dan mengkompensasi keausan cincin penyegelan. Karena cincin penyegelan mengadopsi desain bibir tipis, kemampuan kompensasi tindak lanjutnya bagus, sehingga kinerja penyegelannya bagus dan dapat dipasang di alur cincin GB12350. Alur split (terbuka) harus digunakan untuk diameter silinder kurang dari 30mm. Fitur:
1. Ini dapat digunakan untuk hidrolik dan pneumatik, dan dapat digunakan untuk penyegelan tekanan dua arah;
2. Gesekan rendah, ketahanan awal yang kecil, gerakan halus, gesekan dinamis dan statis yang sama, tidak ada merayap;
3. umur panjang, dapat digunakan untuk segel pelumasan bebas minyak;
Ruang struktural kecil, pemasangan dan pemeliharaan yang mudah;

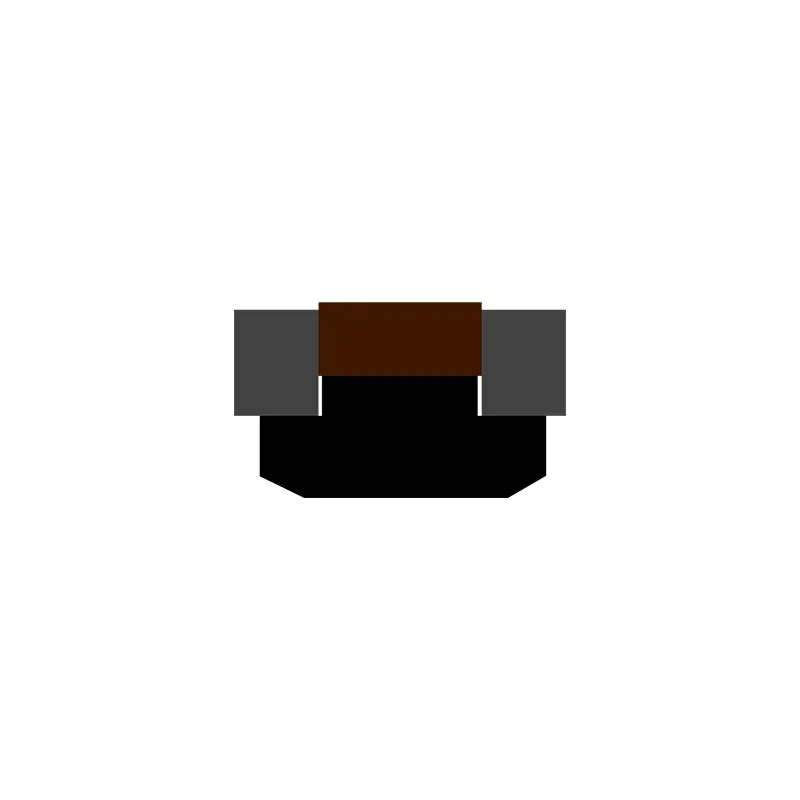

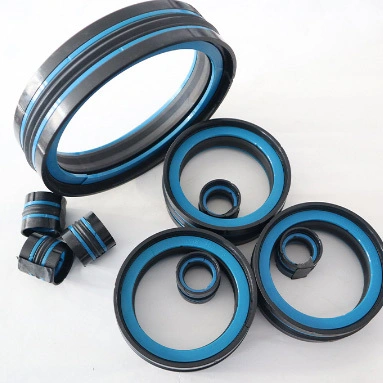

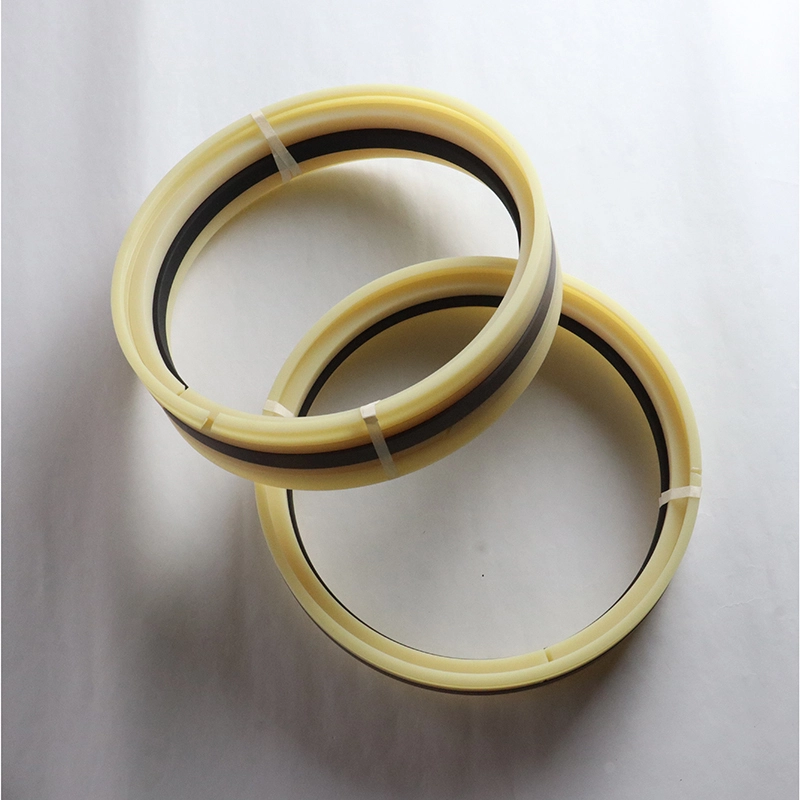

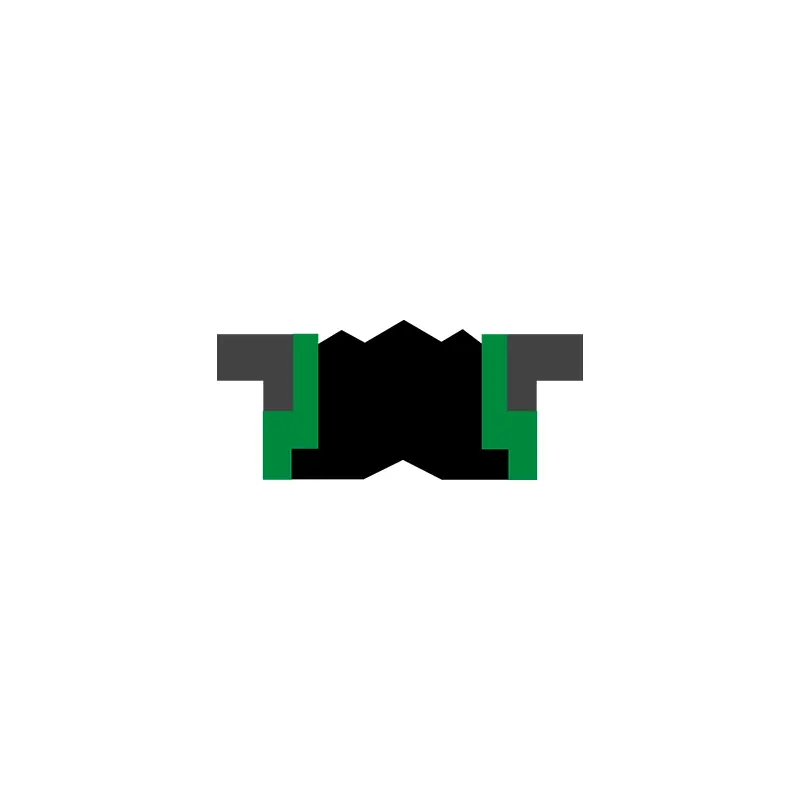

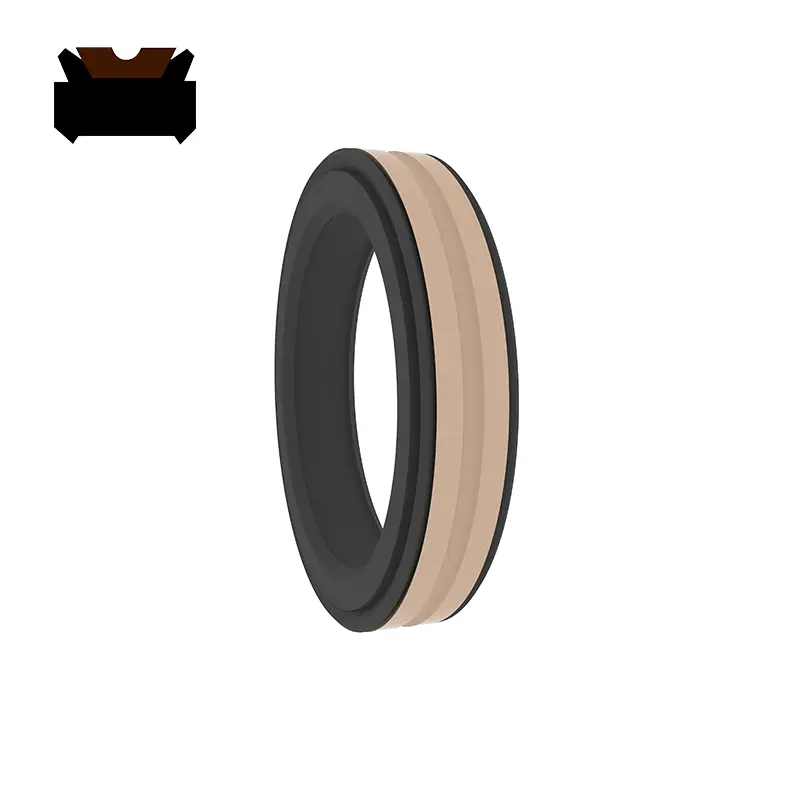

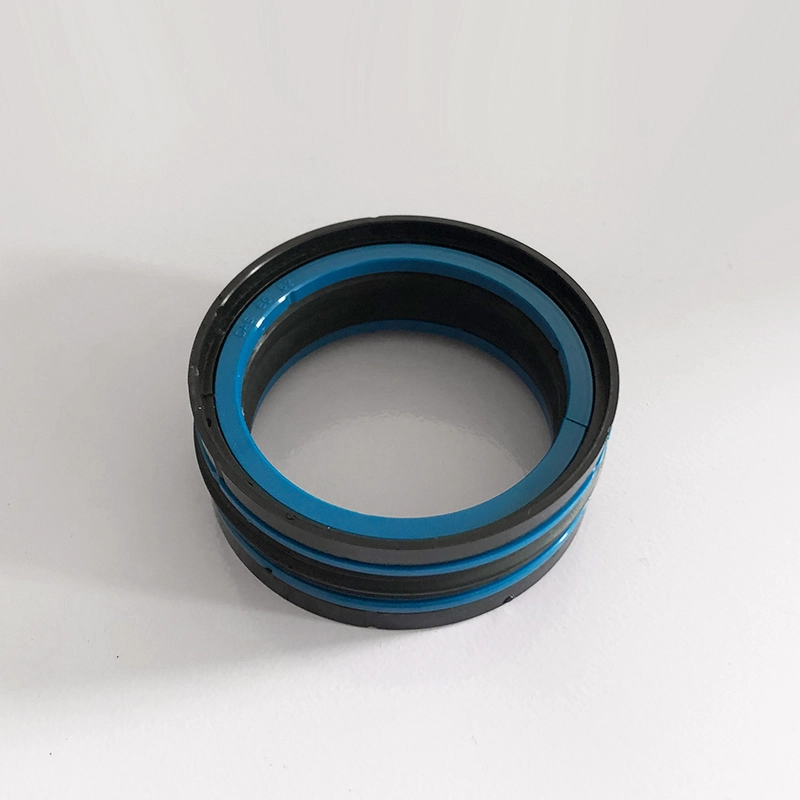

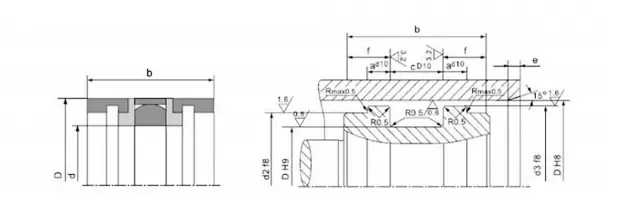

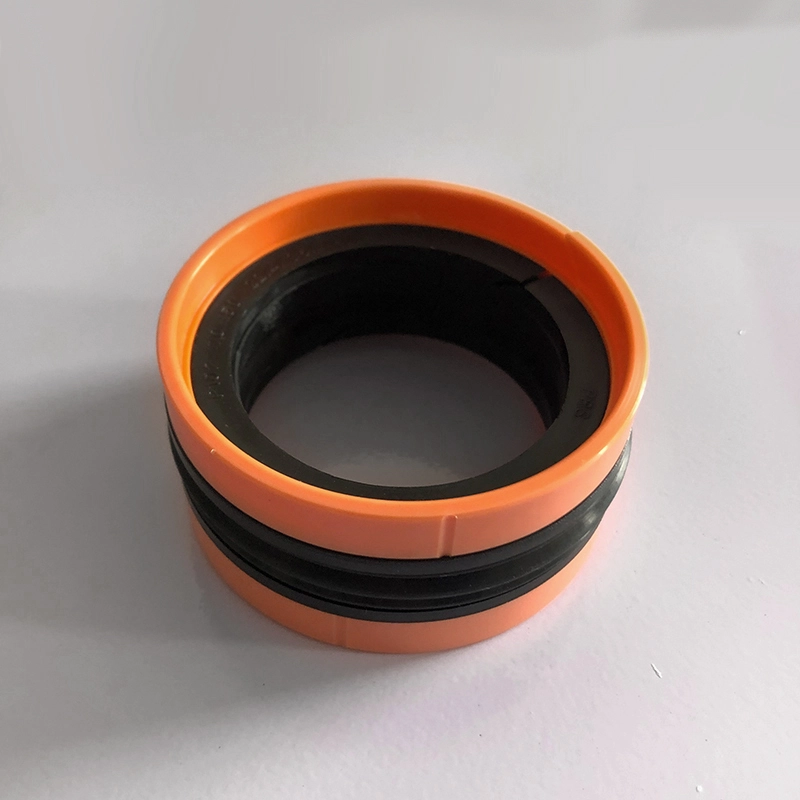

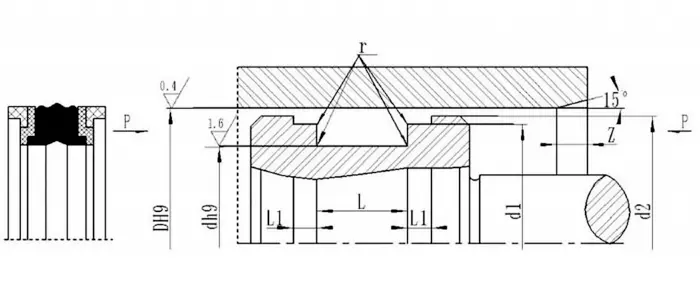

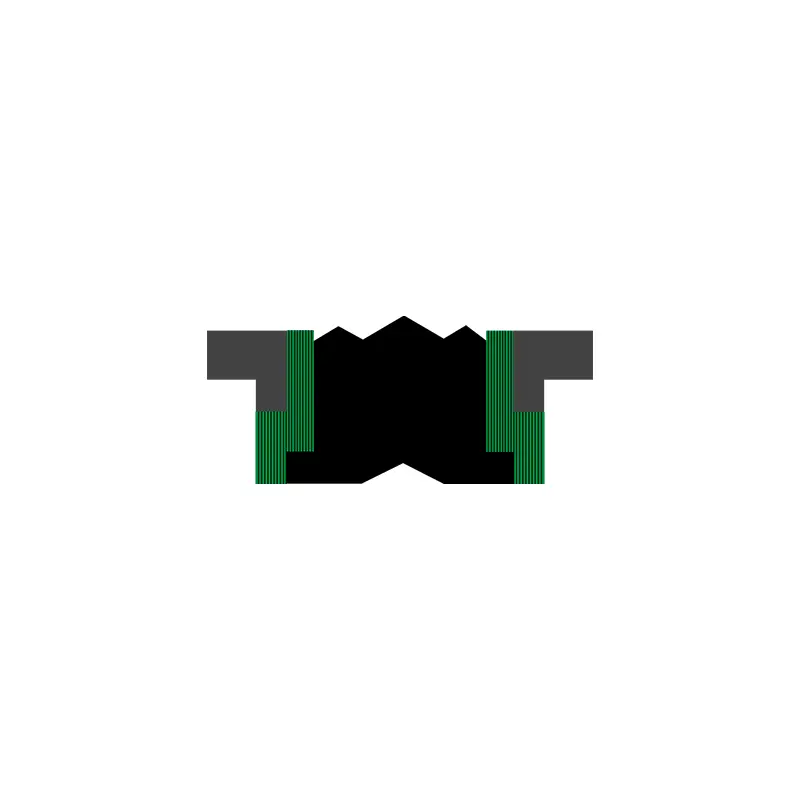

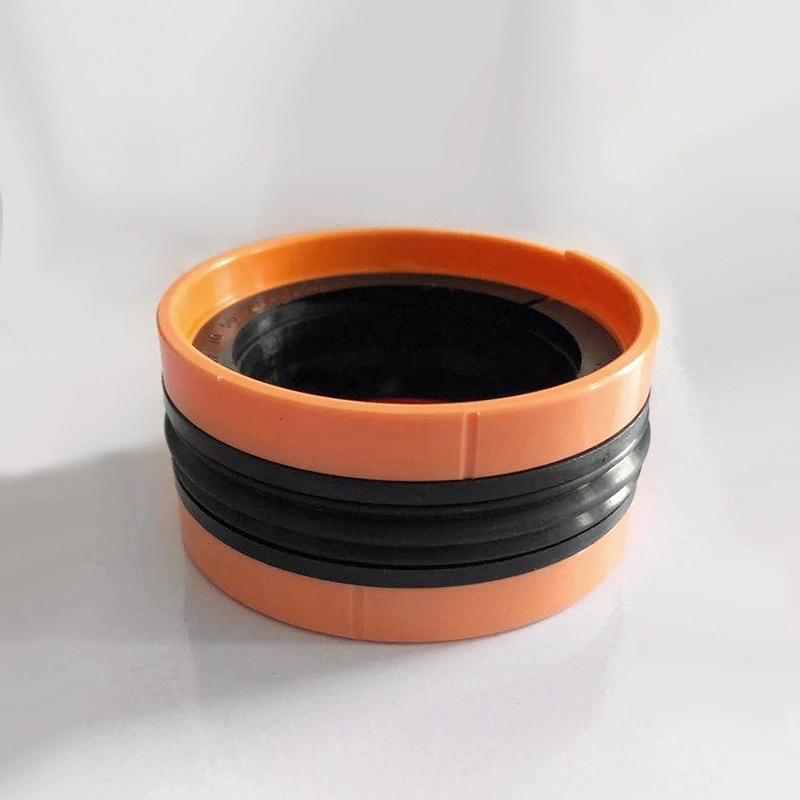

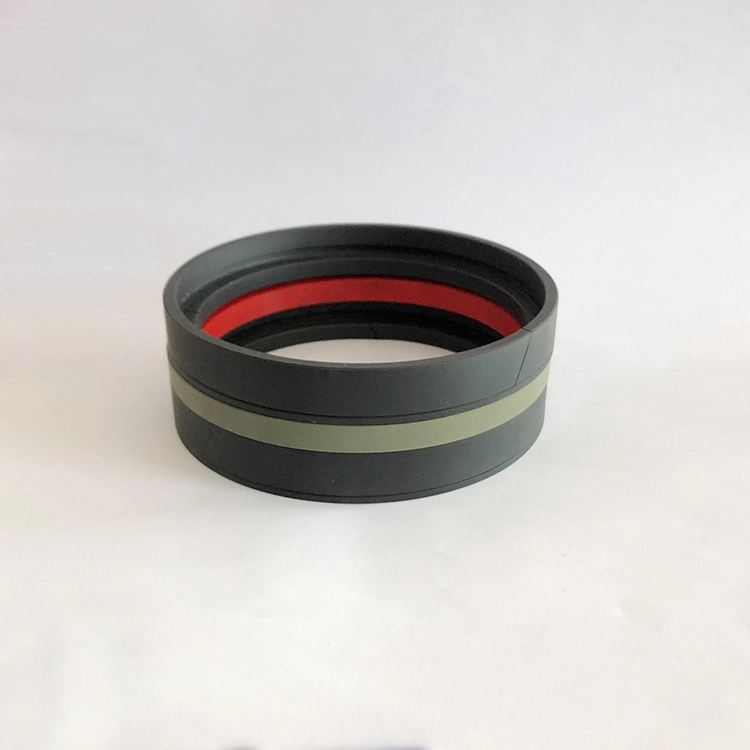

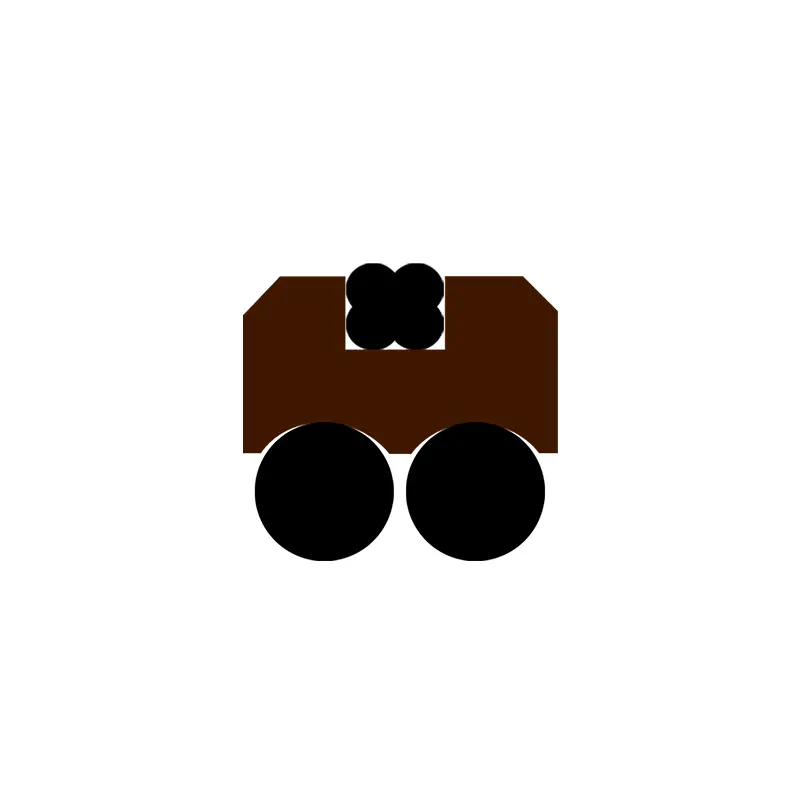

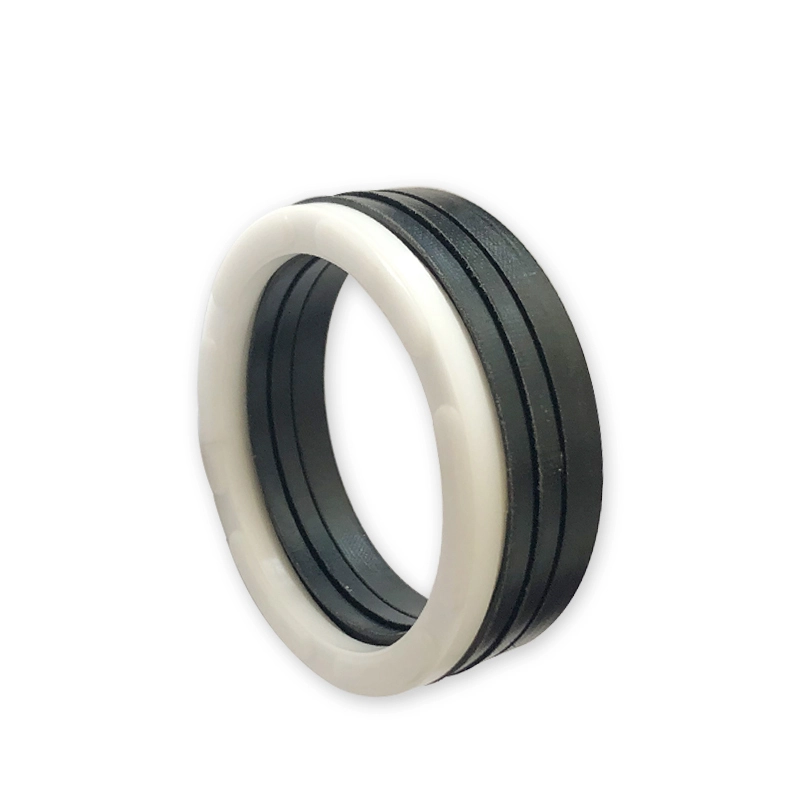

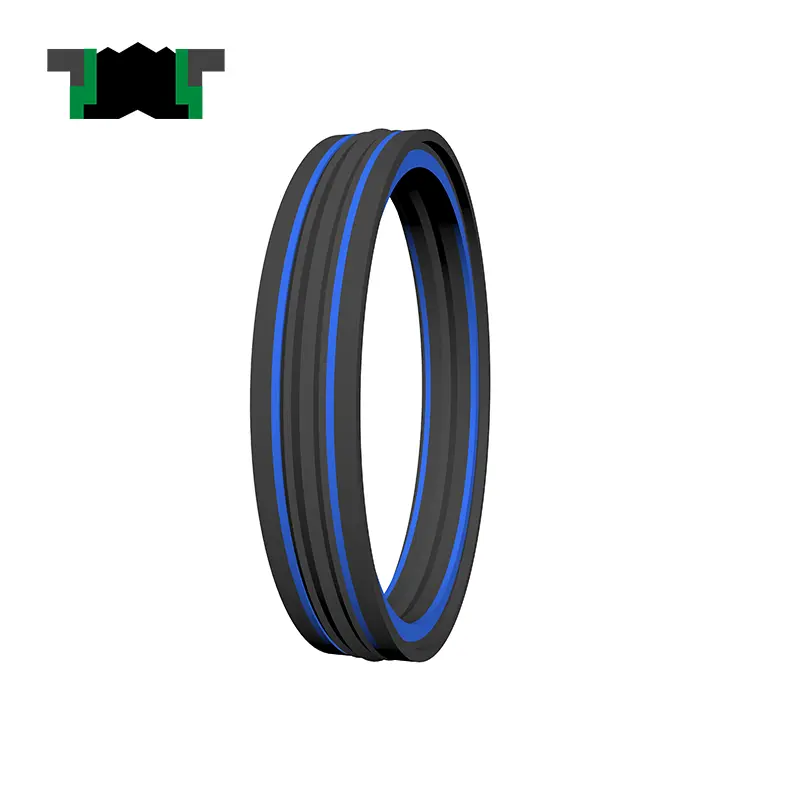

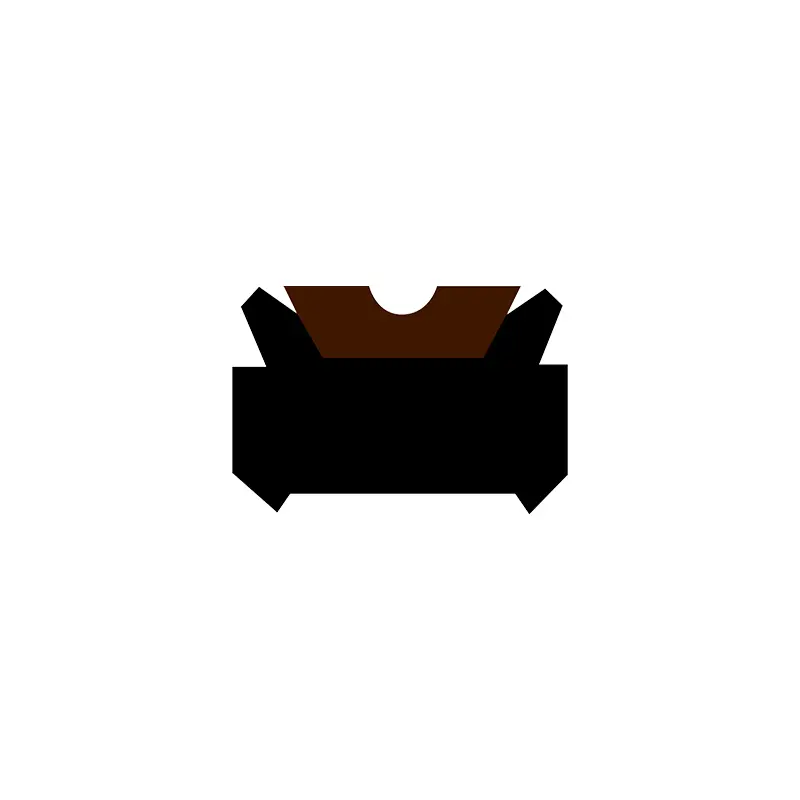

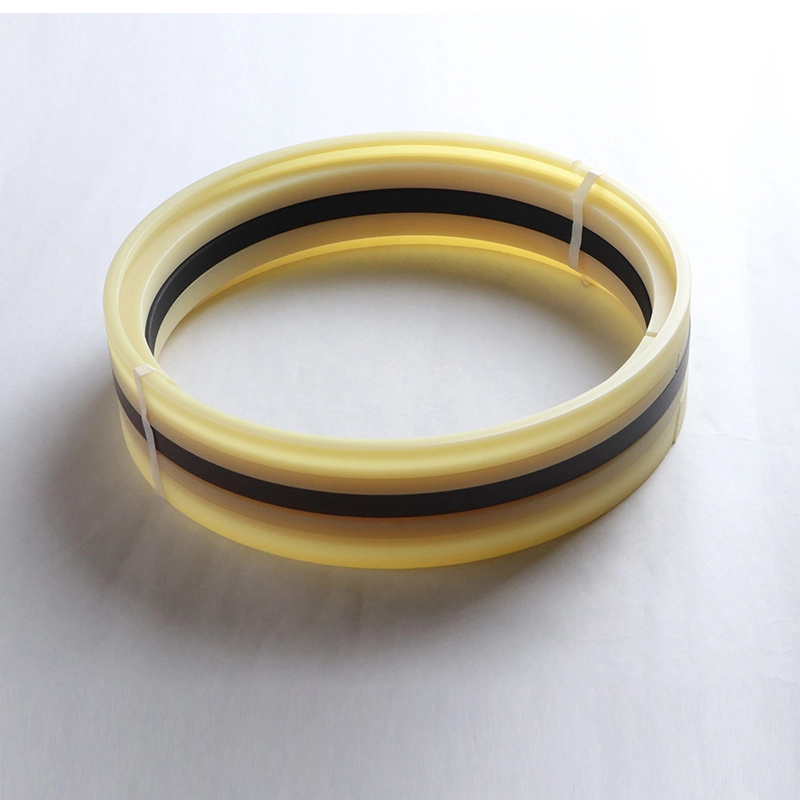

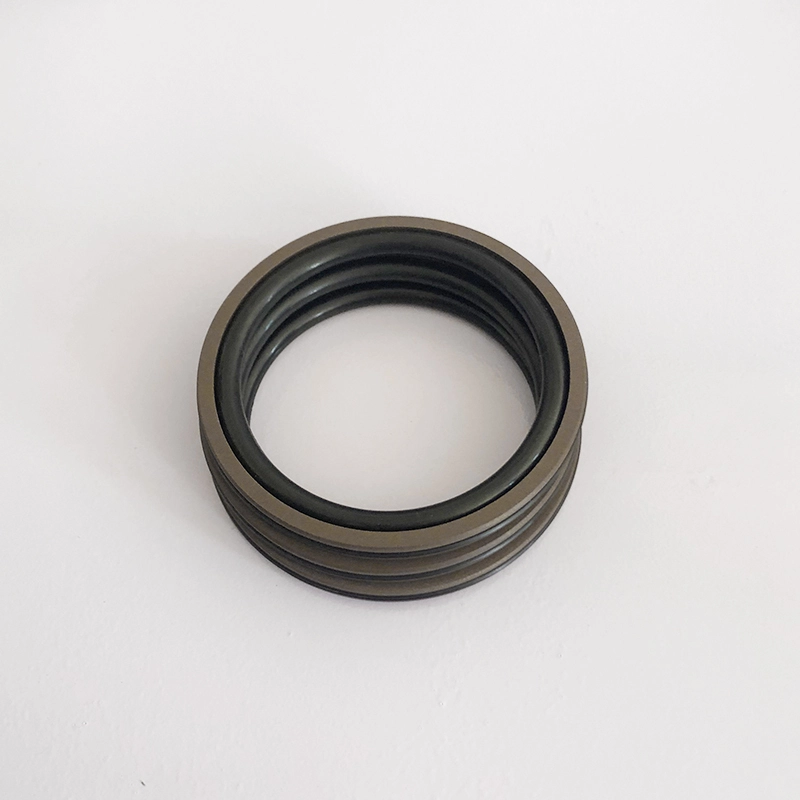

KDAS, TPM (Bentuk Khusus) adalah rakitan segel piston kompresi lima-kombinasi yang terdiri dari elemen penyegelan karet, dua cincin penahan dan dua cincin pemandu. Cocok untuk penyegelan piston tekanan dua arah. Fitur:
1. Segel yang baik, keandalan tinggi, struktur kompak;
2. Tidak akan diperas ke celah radial;
3. Instalasi Sederhana, Instalasi Piston Integral;
Bentuk geometris khusus dari elemen penyegelan NBR mencegahnya dari memutar di alur selama pemasangan.

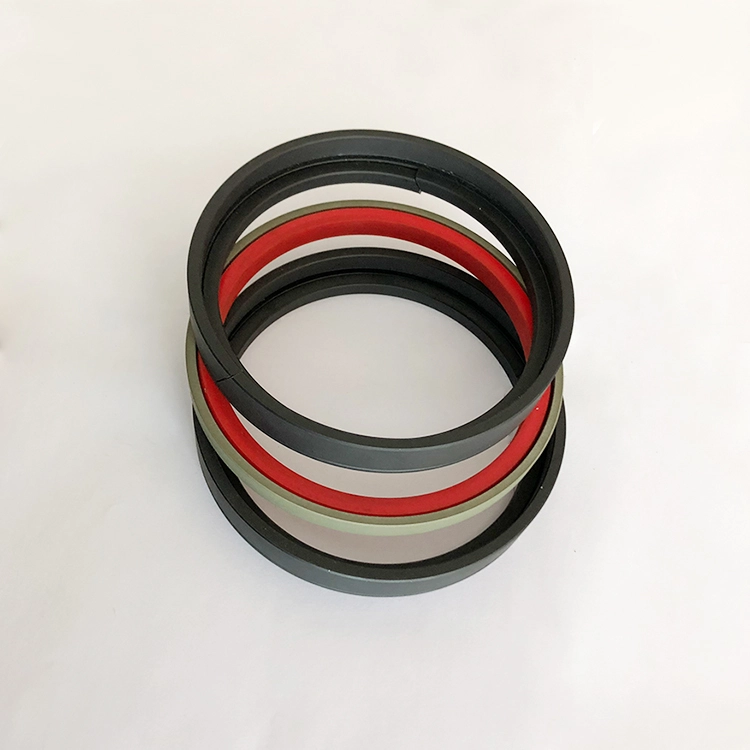

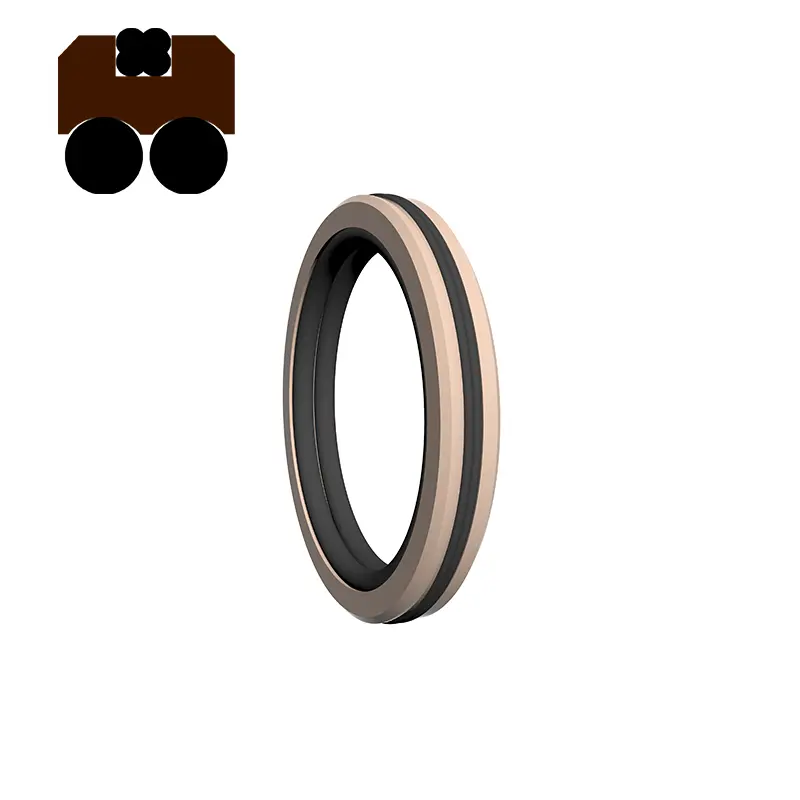

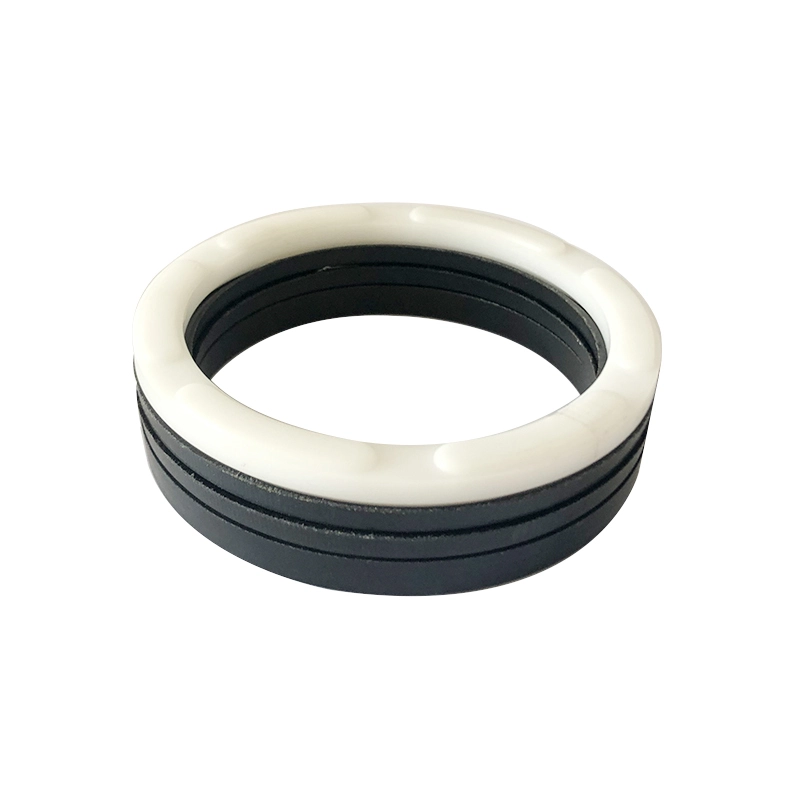

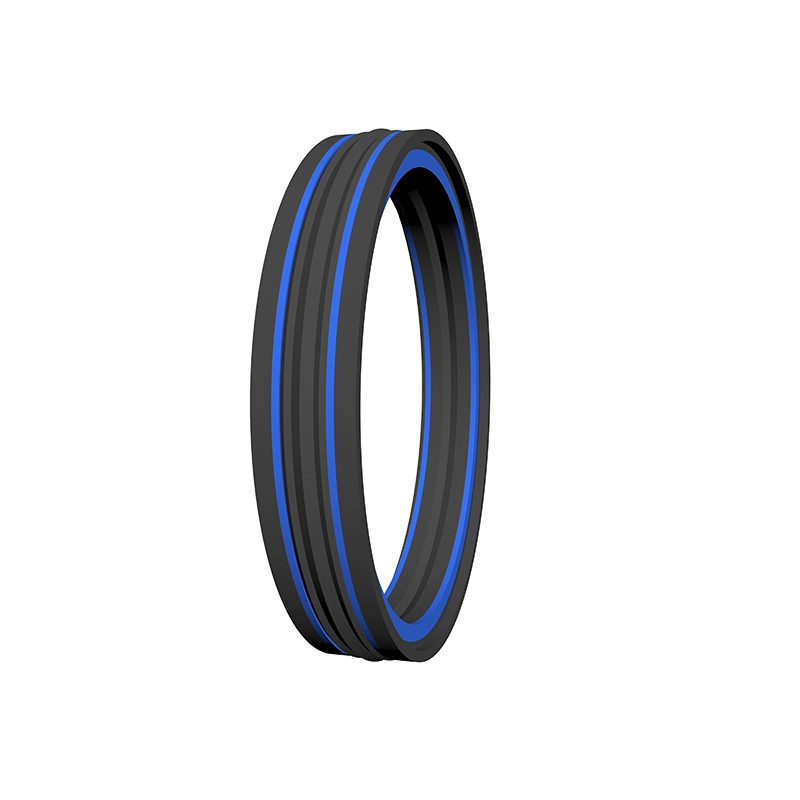

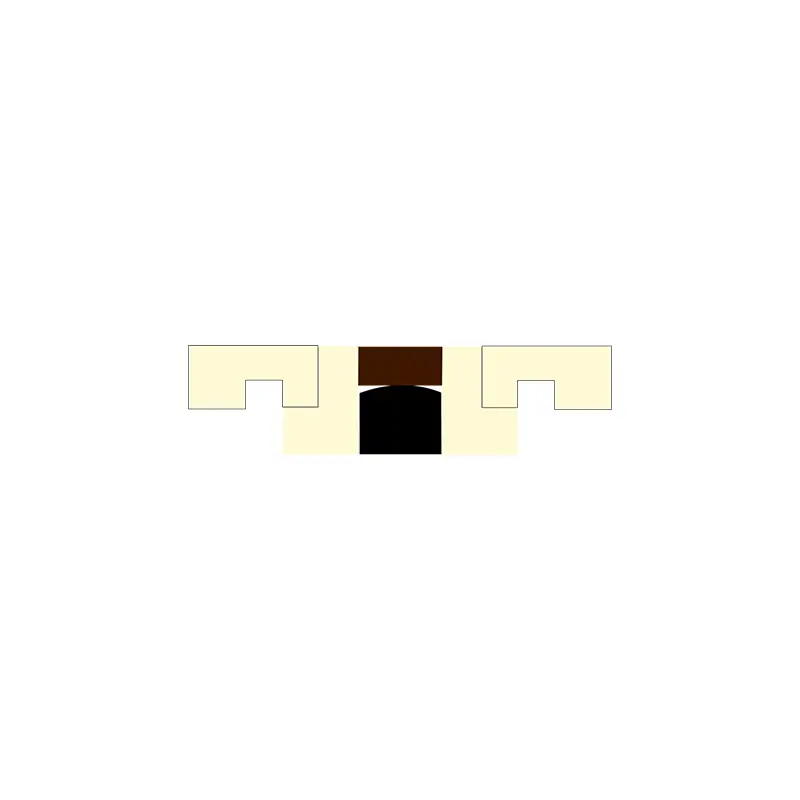

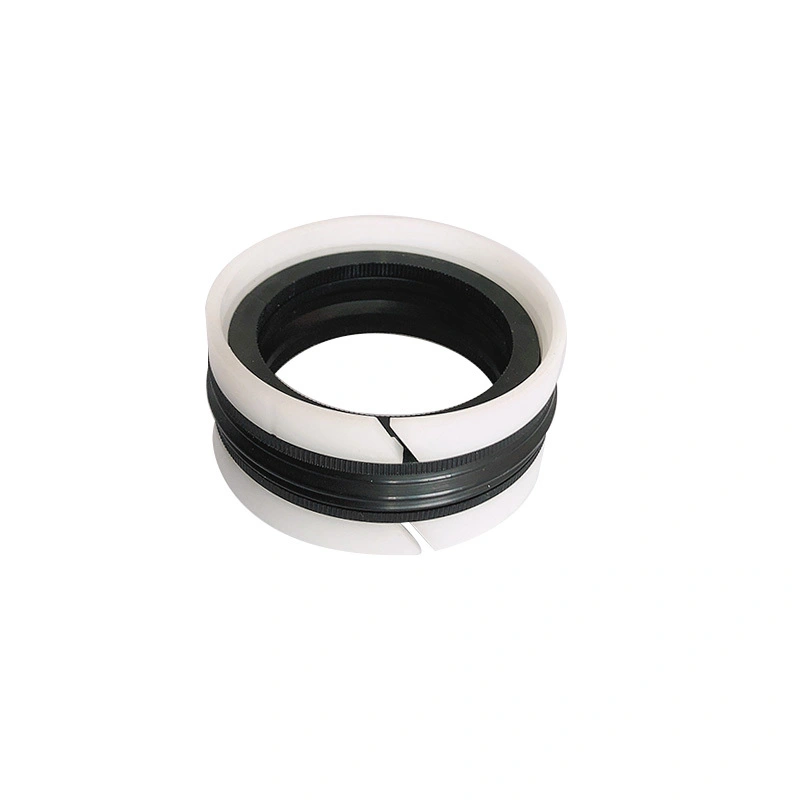

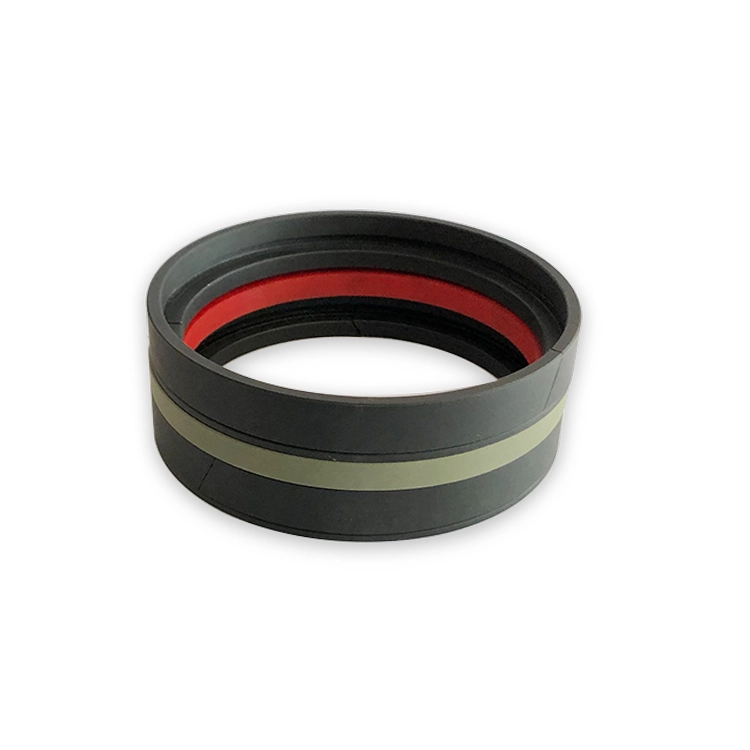

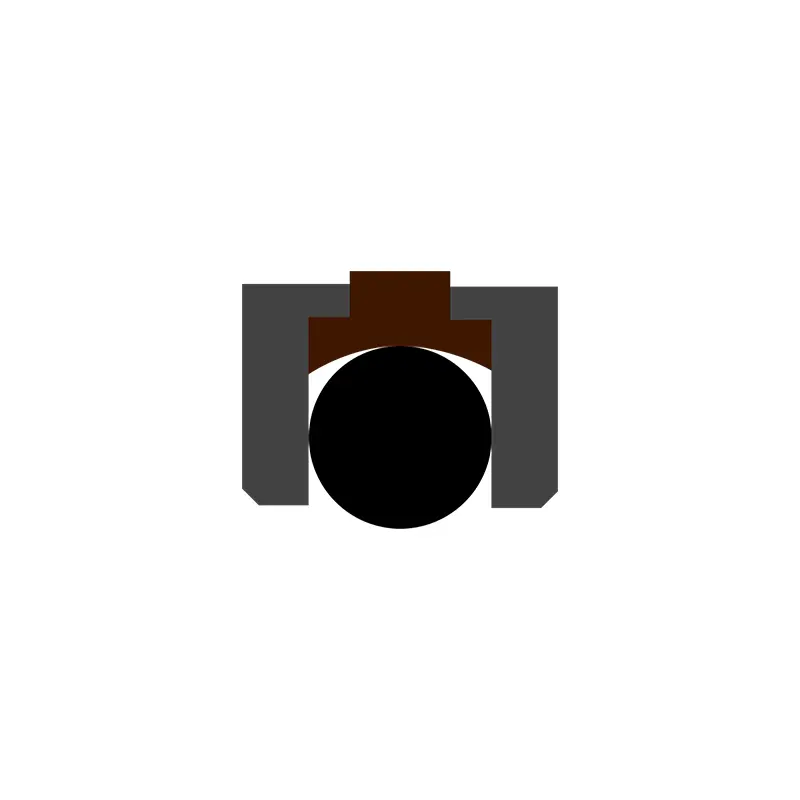

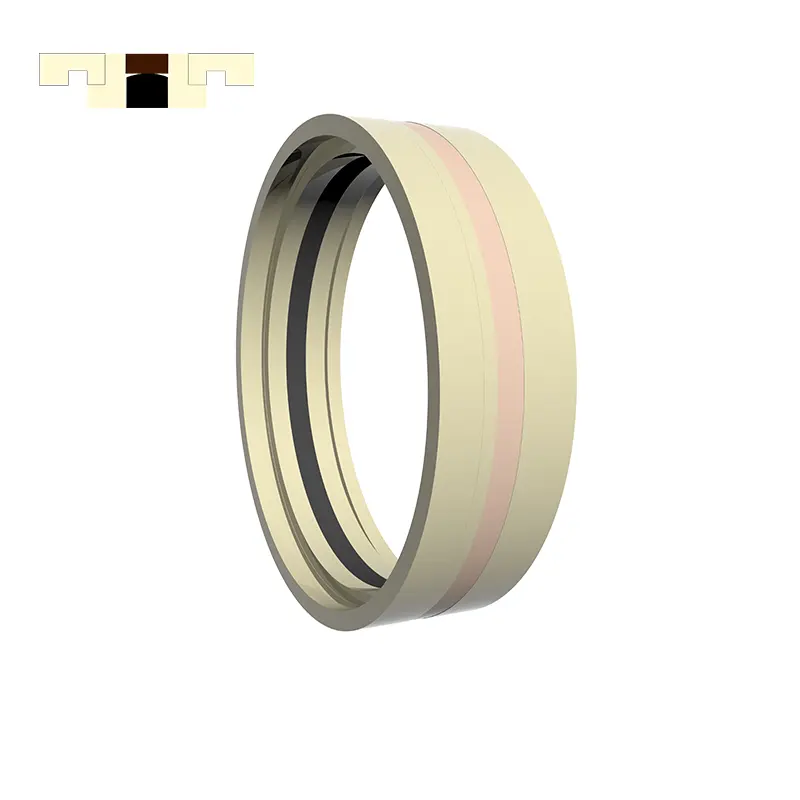

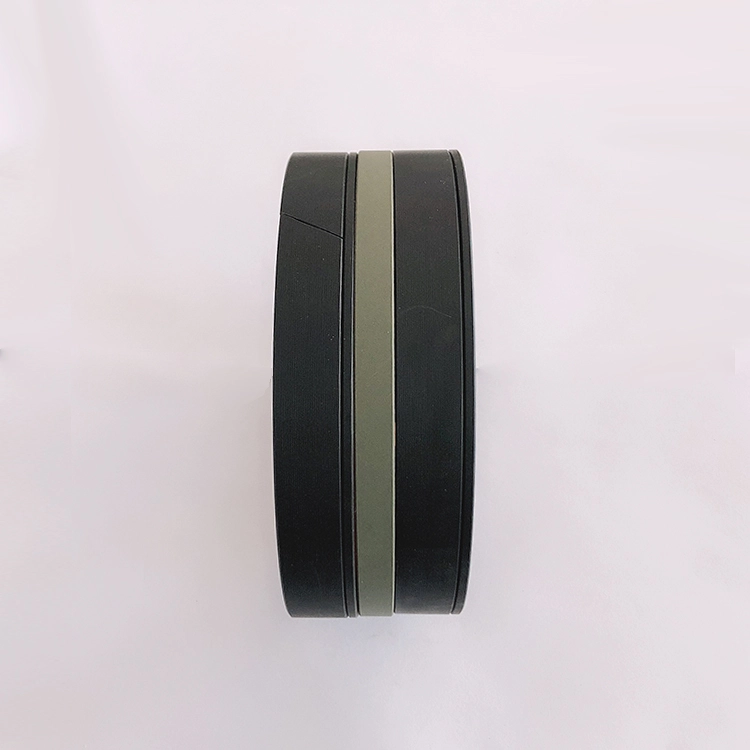

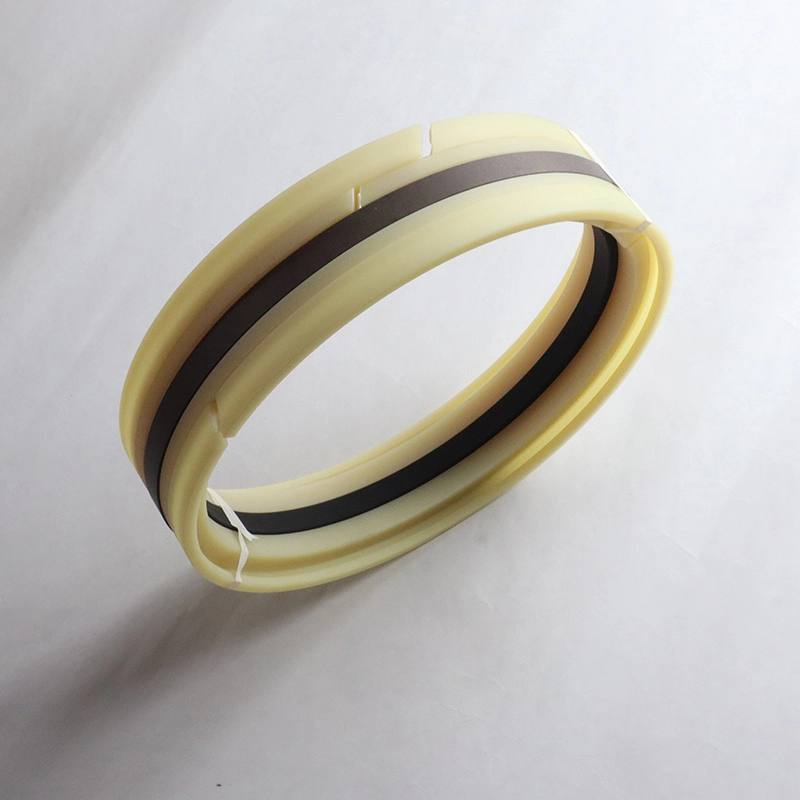

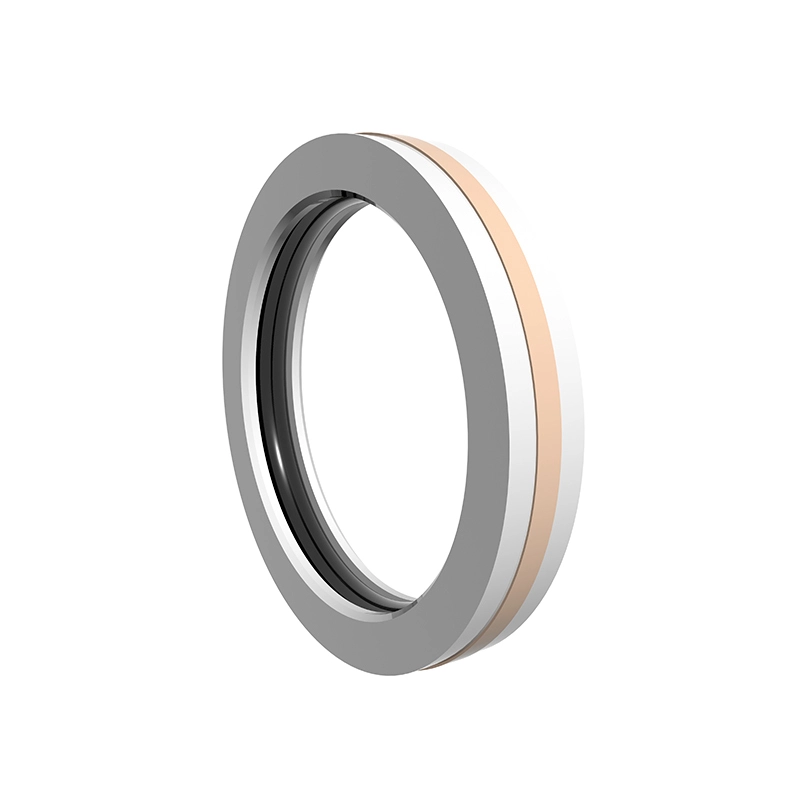

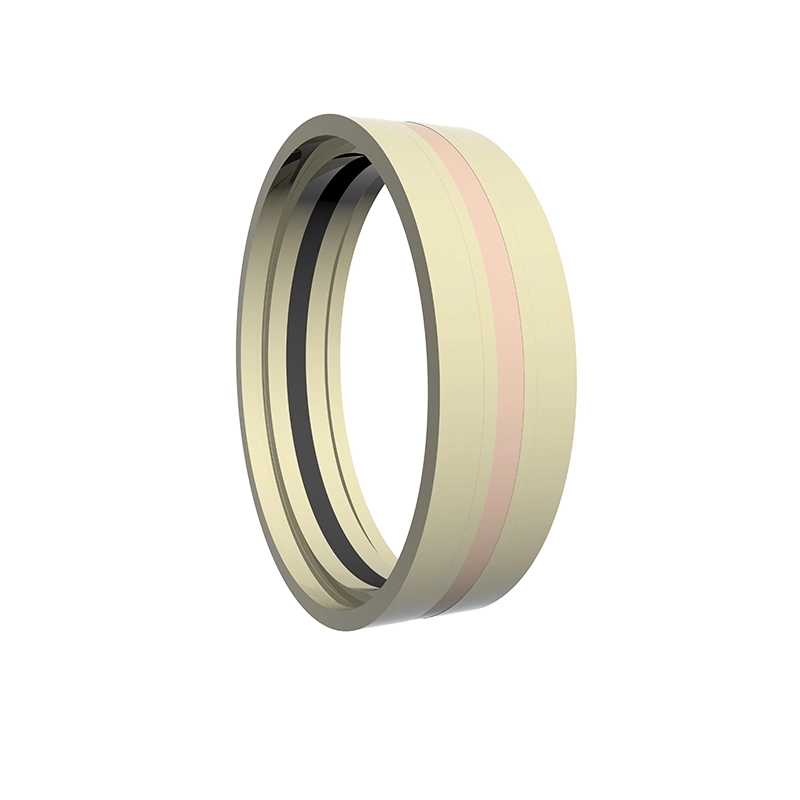

GDKK terdiri dari dua cincin pemandu, dua cincin penahan, cincin karet elastis dan cincin penyegelan. Cincin panduan memainkan peran dan penuntun peran. Cincin penahan memainkan peran pendukung dan penentuan posisi, cincin karet elastis memberikan gaya elastis dan mengkompensasi hilangnya cincin penyegelan. Cincin penyegelan bekerja sama dengan lubang dalam silinder oli untuk menghasilkan efek penyegelan, yang cocok untuk penyegelan tekanan dua arah dari piston silinder oli. Ini memiliki efek penyegelan yang baik bahkan di bawah kondisi kerja yang keras. Fitur:
1. Gesekan rendah, resistensi awal kecil, gerakan halus, gesekan dinamis dan statis yang sama, tidak ada merayap;
2. Stabilitas tekanan yang sangat tinggi di bawah tekanan dan kondisi keras;
3. High Life, dapat digunakan untuk menyegel dalam kondisi pelumasan yang buruk;
4. dapat digunakan untuk menyegel media viskositas rendah seperti air;
Kinerja penyegelan tekanan tinggi dan rendah yang sangat baik.

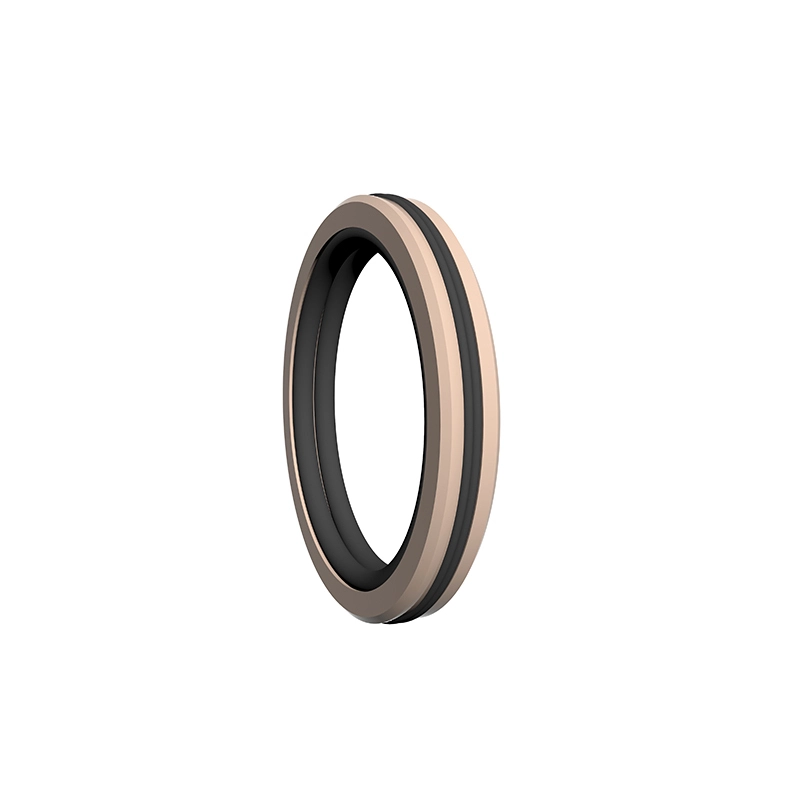

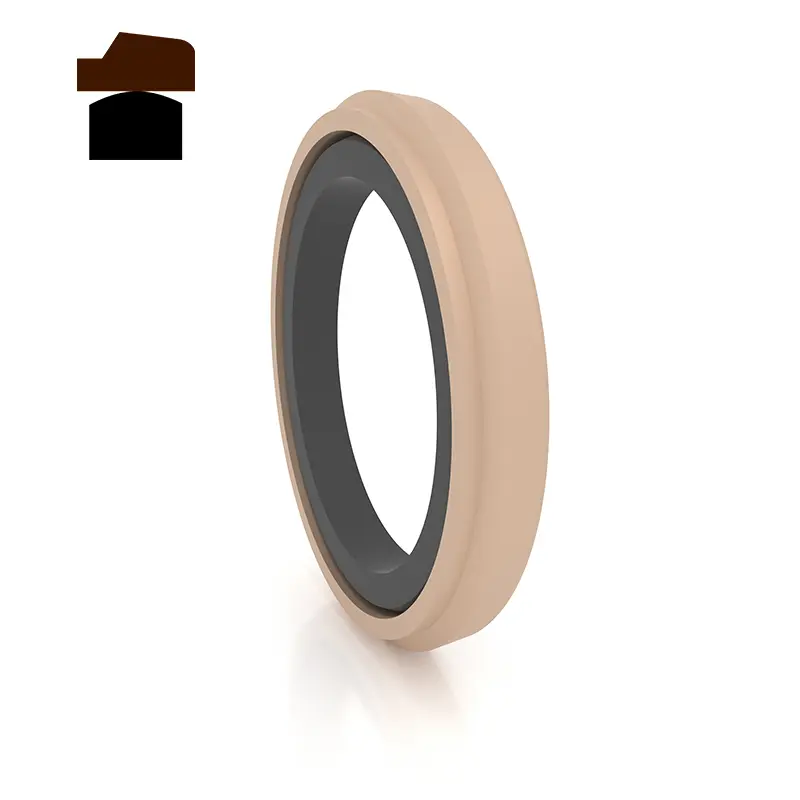

RC64 terdiri dari cincin penyegelan segitiga PTFE dan cincin karet cincin-O, cocok untuk penyegelan tekanan satu arah hidrolik dan pneumatik. O-ring memberikan gaya radial dan mengkompensasi keausan cincin penyegelan. Karena cincin penyegelan mengadopsi desain bibir tipis, kemampuan kompensasi tindak lanjut lebih baik, sehingga kinerja penyegelannya bagus. Alur split (terbuka) harus digunakan untuk diameter silinder kurang dari 30mm. Fitur:
1. Ini dapat digunakan untuk hidrolik dan pneumatik;
2. Gesekan rendah, ketahanan awal yang kecil, gerakan halus, gesekan dinamis dan statis yang sama, tidak ada merayap;
3. umur panjang, dapat digunakan untuk segel pelumasan bebas minyak;
Ruang struktural kecil, pemasangan dan pemeliharaan yang mudah;

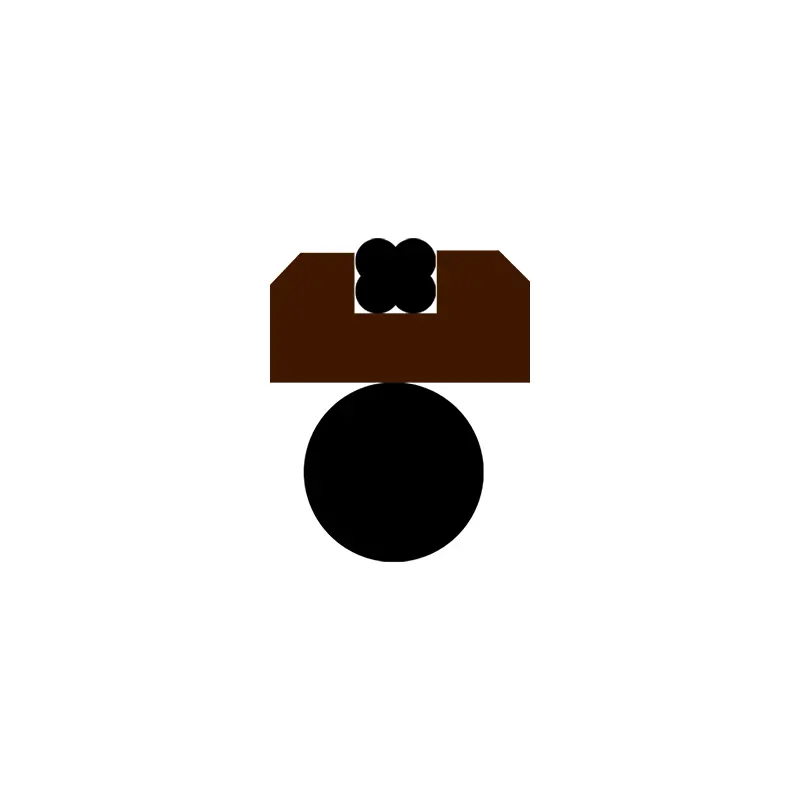

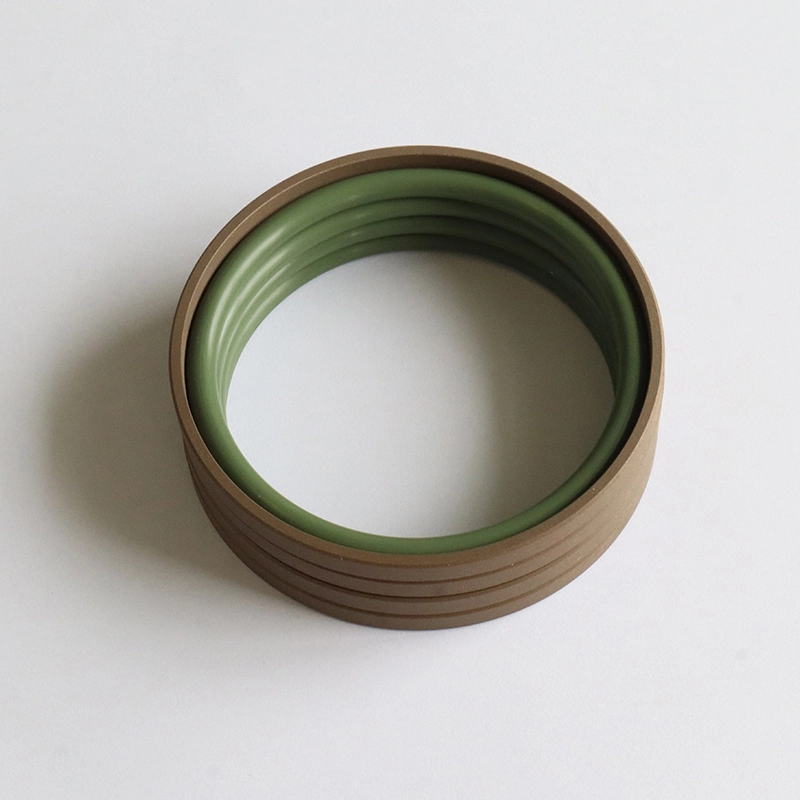

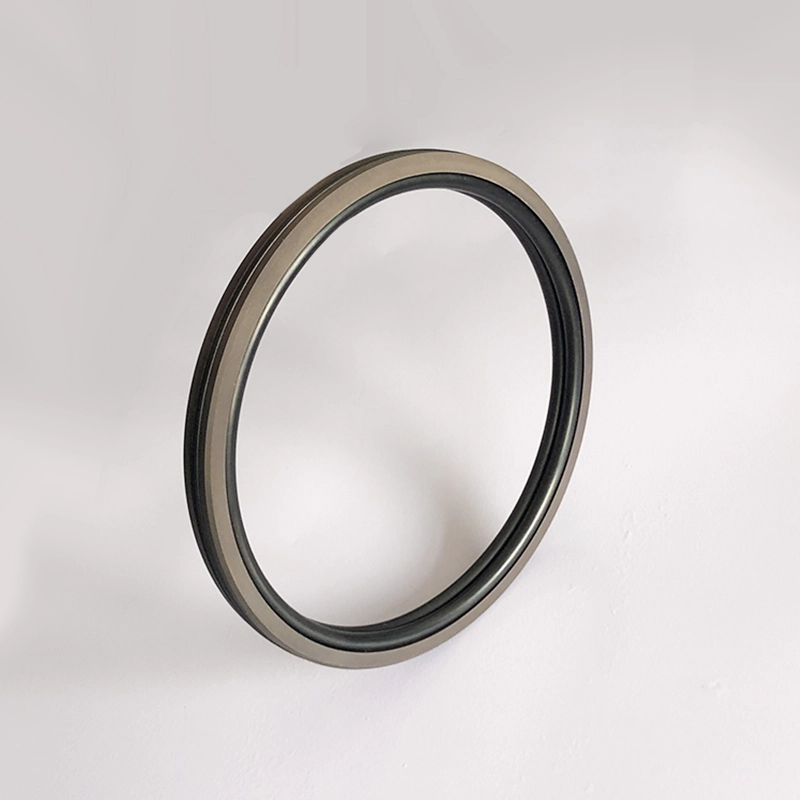

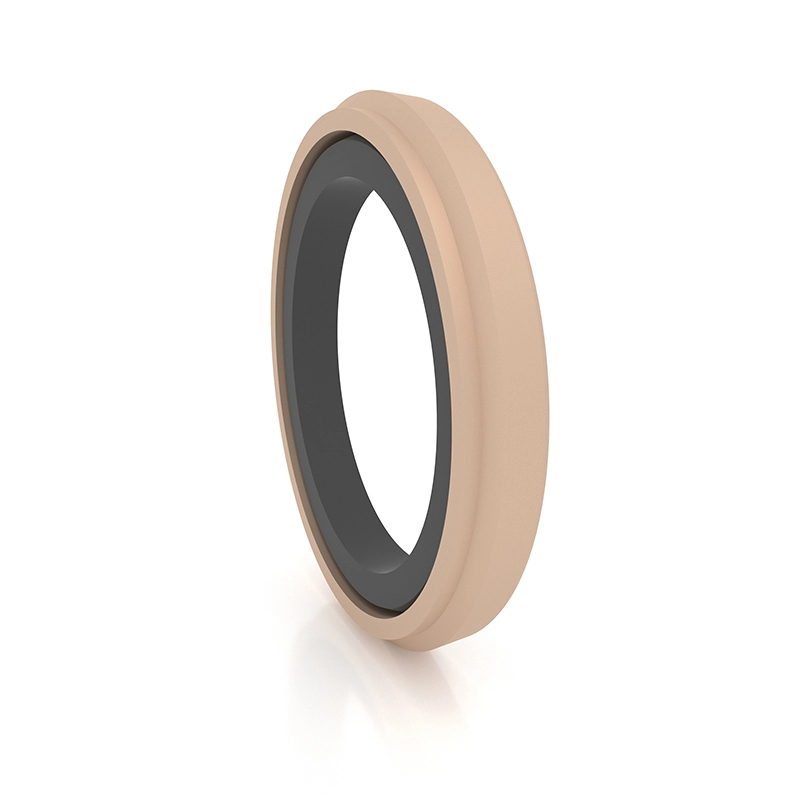

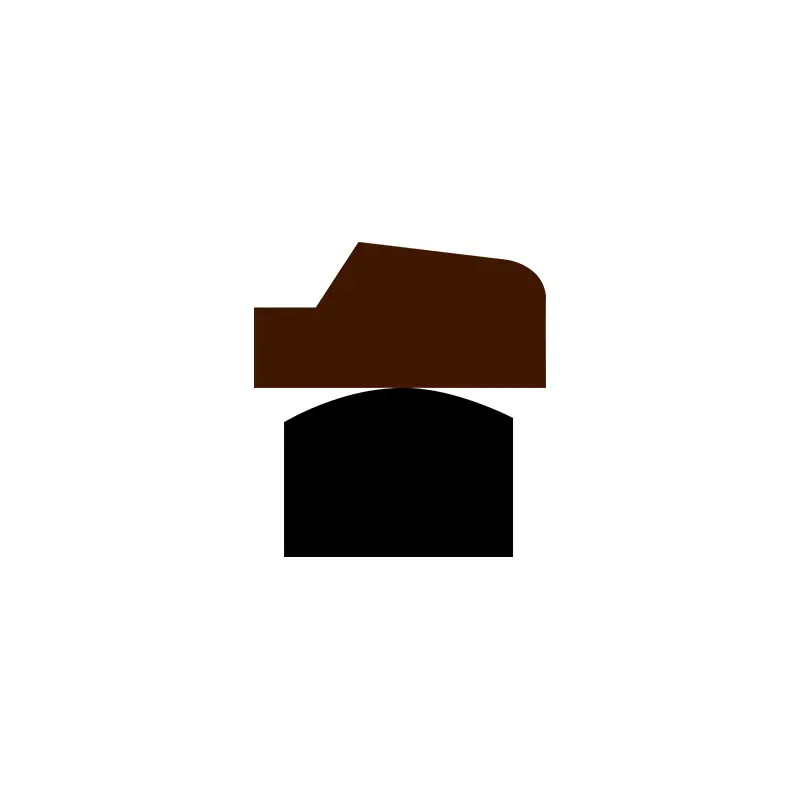

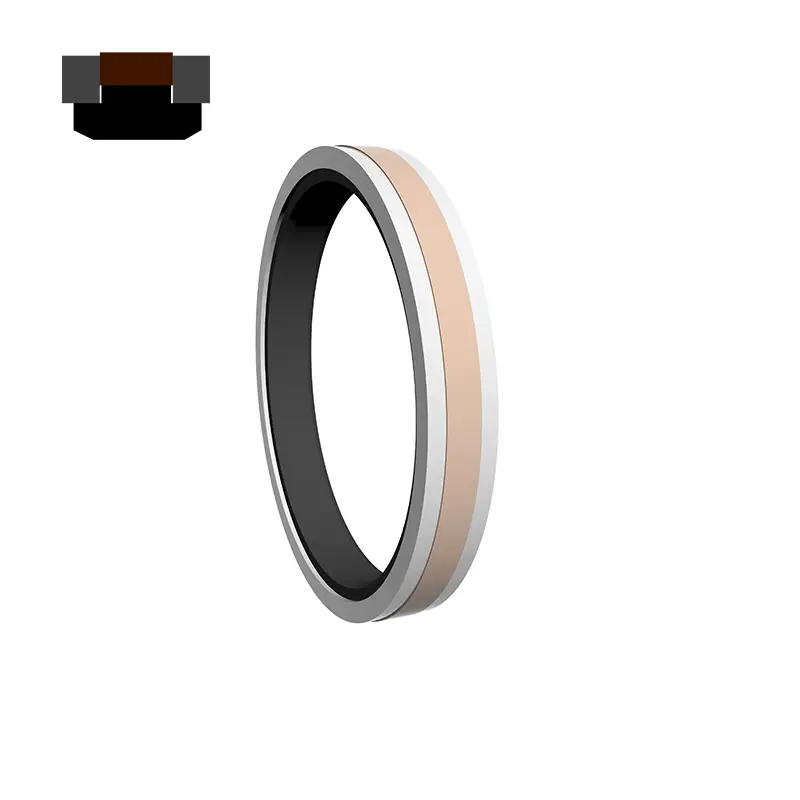

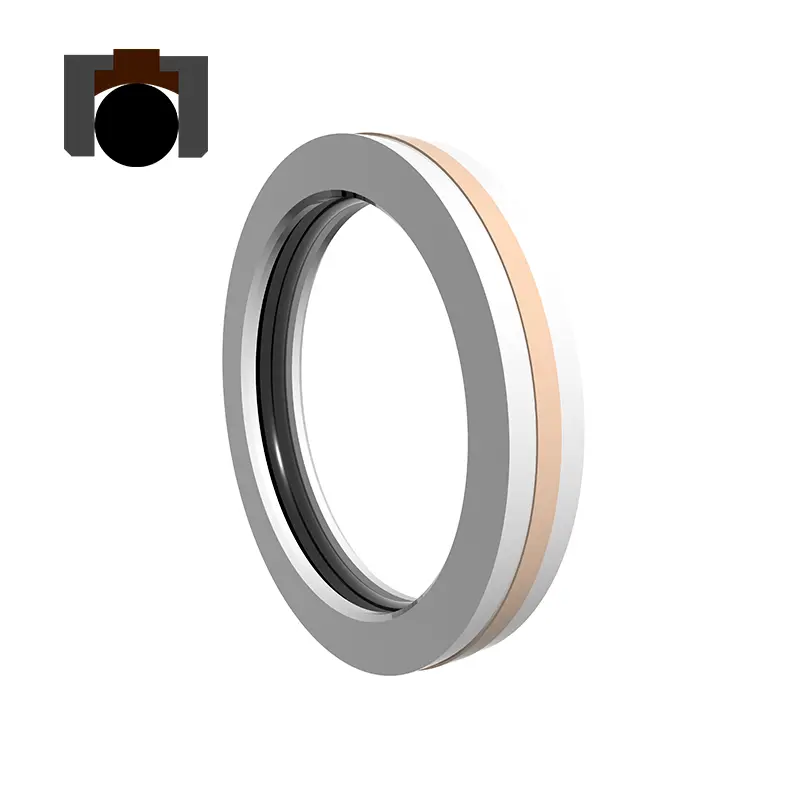

SPG adalah kombinasi dari cincin penyegelan PTFE yang dimodifikasi persegi panjang dan cincin karet persegi panjang sebagai elemen preload. Ini memiliki karakteristik penyegelan yang baik, gesekan rendah dan ruang struktural kecil.

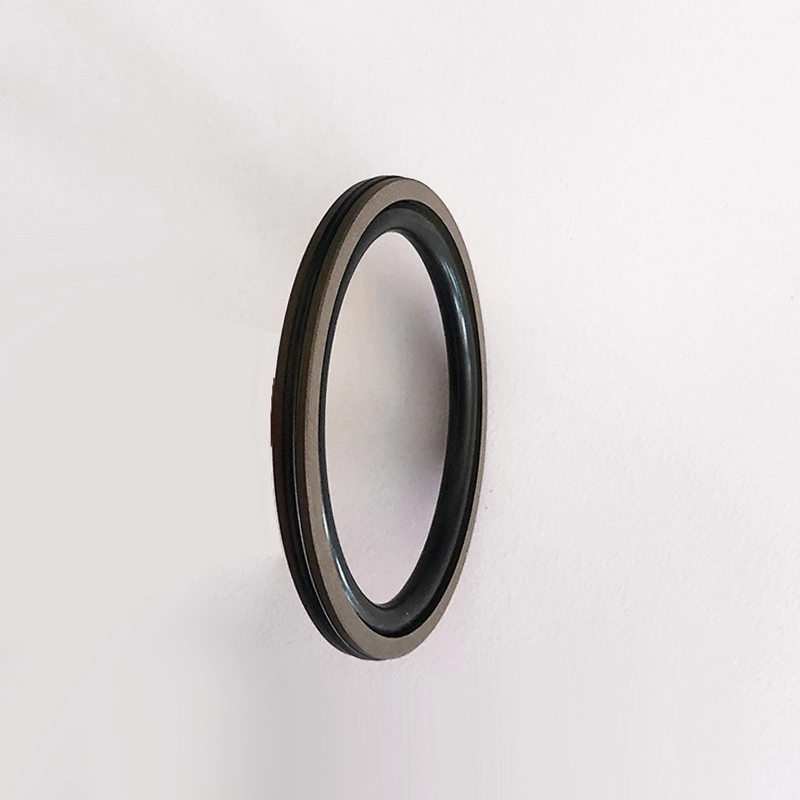

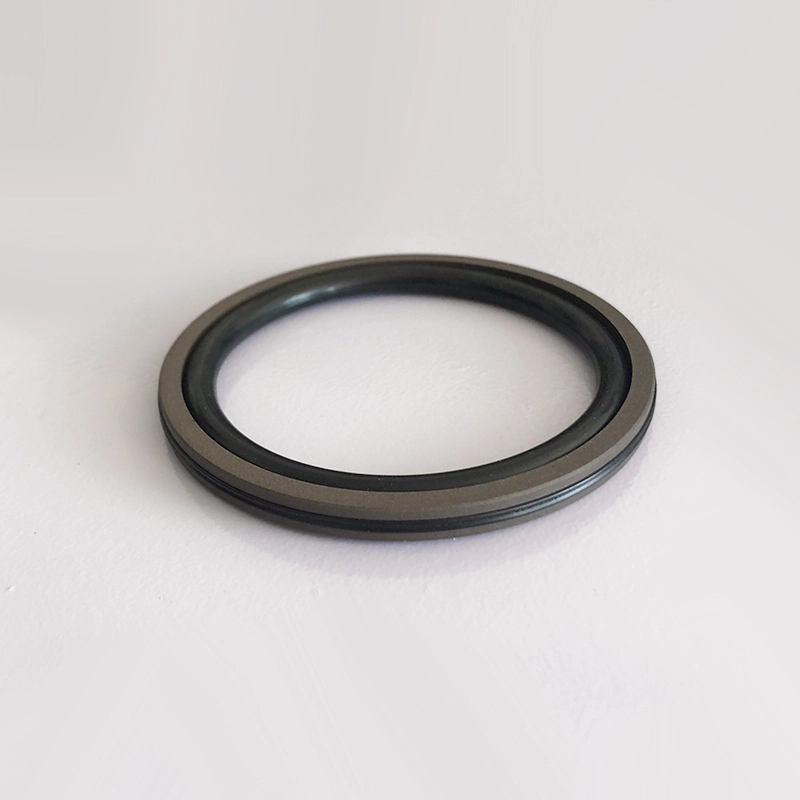

RC66 adalah kombinasi dari cincin penyegelan PTFE yang dimodifikasi persegi panjang dan cincin-O sebagai elemen preload. Ini memiliki karakteristik penyegelan yang baik, gesekan rendah, dan ruang struktural kecil. Ini cocok untuk silinder minyak atau silinder berkecepatan tinggi. RC67 terdiri dari cincin penyegelan persegi panjang PTFE yang diisi, dua cincin penahan, dan elastomer heterogen, yang cocok untuk penyegelan tekanan dua kali lipat hidrolik. Elastomer memberikan gaya radial dan mengkompensasi keausan cincin penyegelan. Cincin penahan melindungi cincin penyegelan dan memiliki efek penyegelan yang baik bahkan di bawah kondisi kerja yang keras. Fitur:
1. Gesekan rendah, resistensi awal kecil, gerakan halus, gesekan dinamis dan statis yang sama, tidak ada merayap;
2. Stabilitas tekanan yang sangat tinggi di bawah tekanan dan kondisi keras;
3. High Life, dapat digunakan untuk segel pelumasan bebas minyak;
4. dapat digunakan untuk menyegel media viskositas rendah seperti air;
5. Kinerja penyegelan tekanan tinggi dan rendah yang sangat baik.

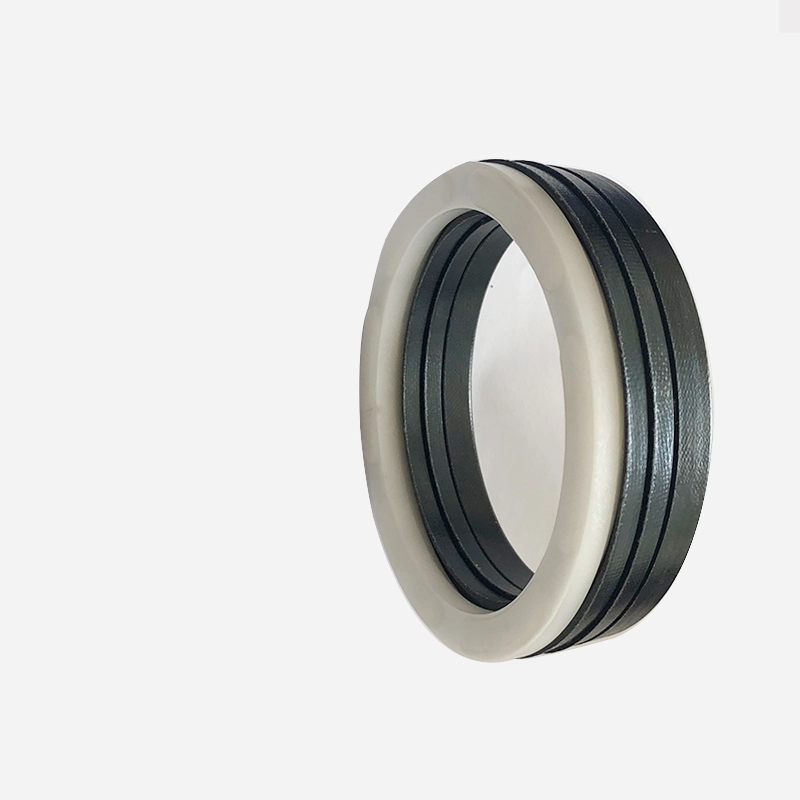

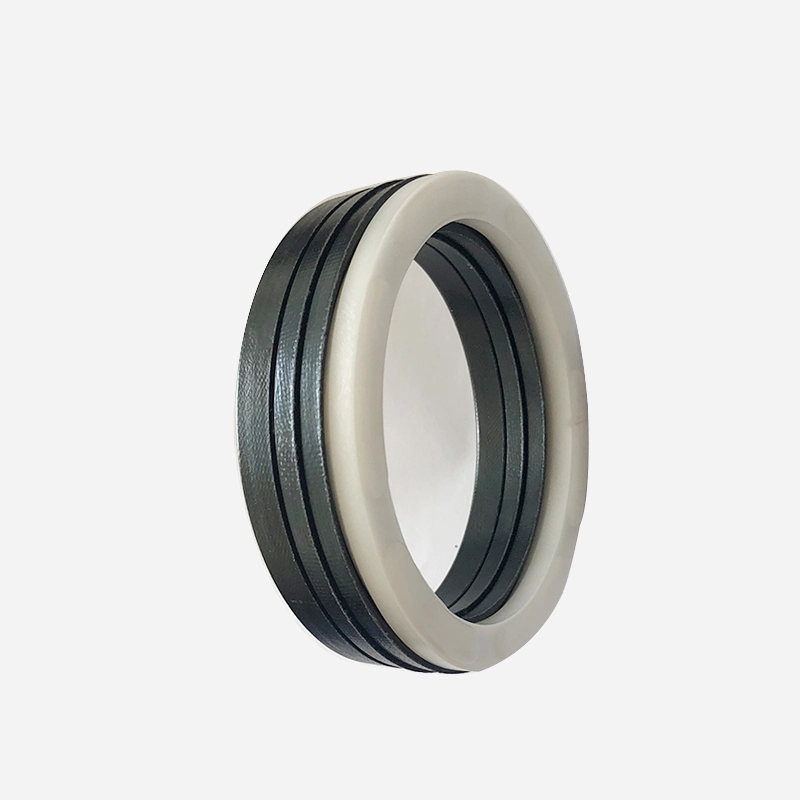

RCEK terdiri dari satu set cincin penyegelan berbentuk V, cincin tekanan dan cincin pendukung, dan cocok untuk penyegelan tekanan satu arah-arah hidrolik. Grease yang kompatibel dengan bahan penyegelan harus diterapkan selama pemasangan. Itu tidak dapat dipasang di alur integral (tertutup). Ini digunakan untuk segel piston dalam beban sedang dan berat. Fitur:
1. Berbagai bahan tersedia, yang dapat disesuaikan secara optimal sesuai dengan berbagai tujuan;
2. Ini dapat digunakan dalam kondisi kerja yang keras dan cocok untuk hampir semua media dan kondisi keras;
3. Ini memiliki umur layanan yang panjang dan dapat digunakan untuk segel pelumasan bebas minyak (pemilihan material yang wajar);
4. Kinerja penyegelan dapat disesuaikan, dan ukuran aksial dapat disesuaikan dengan menambahkan atau menghilangkan cincin penyegelan berbentuk V;
Ini dapat bekerja secara efektif bahkan jika kualitas permukaan penyegelan buruk.

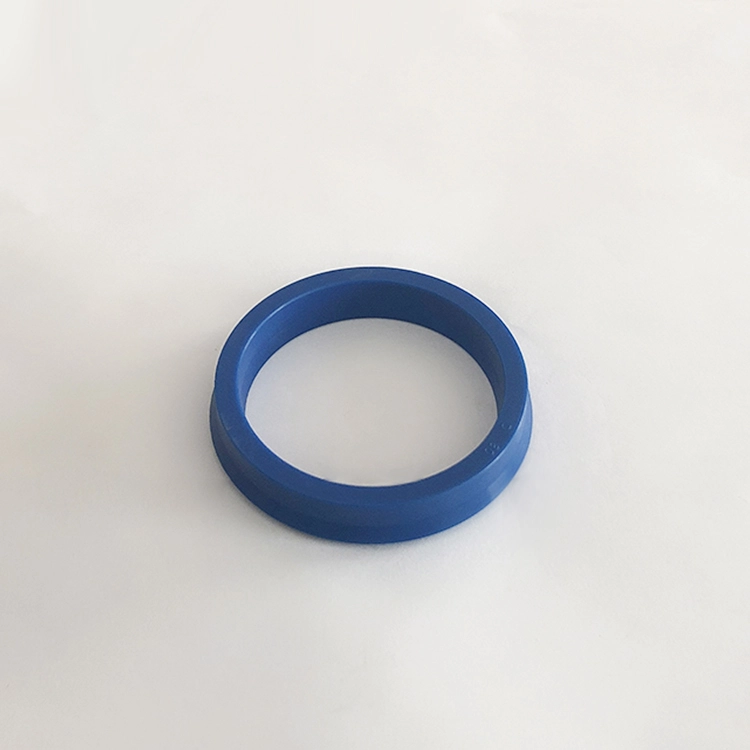

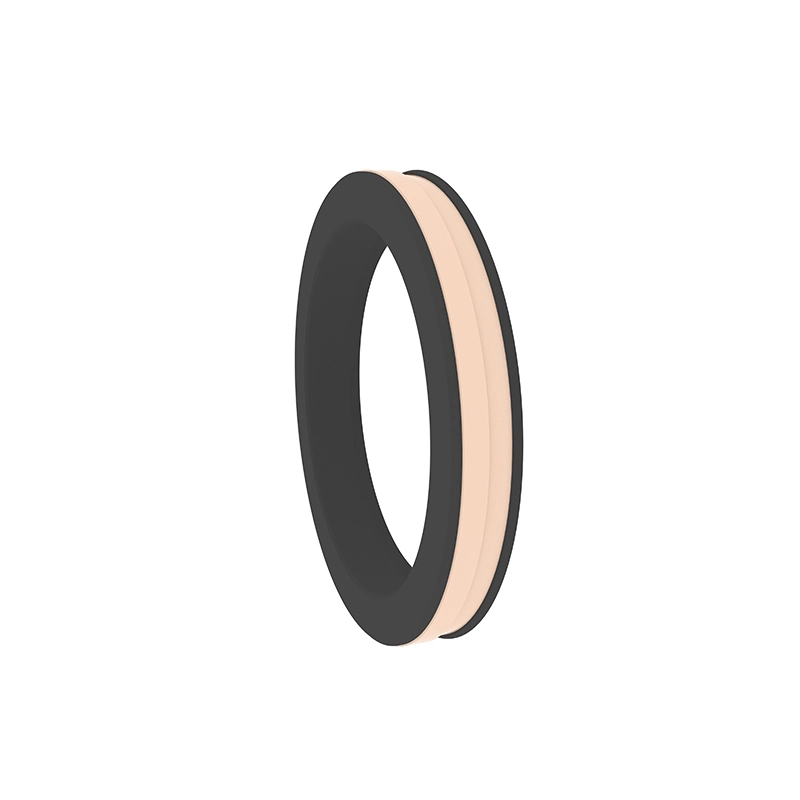

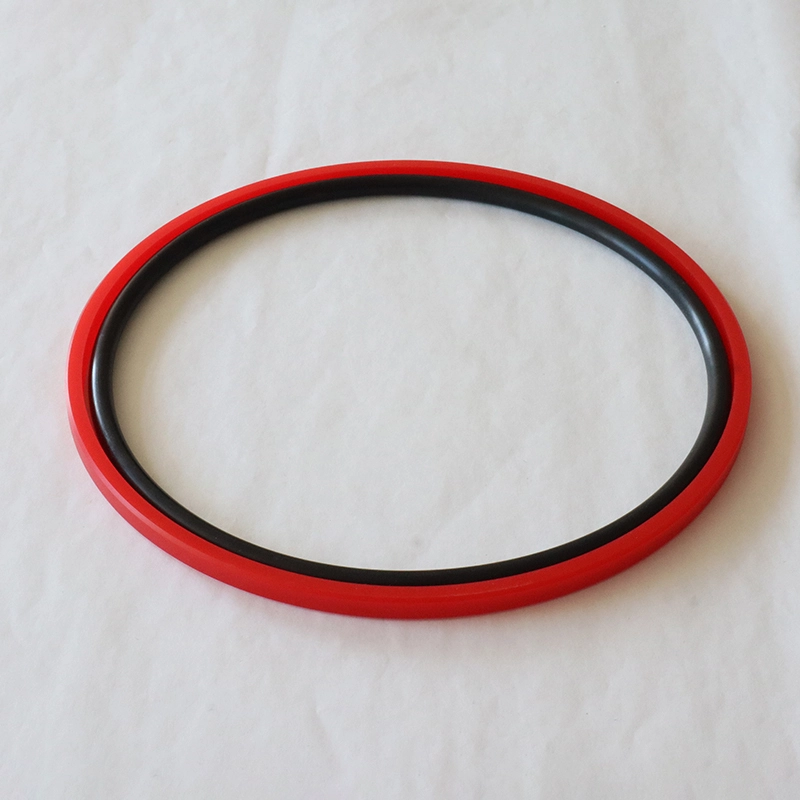

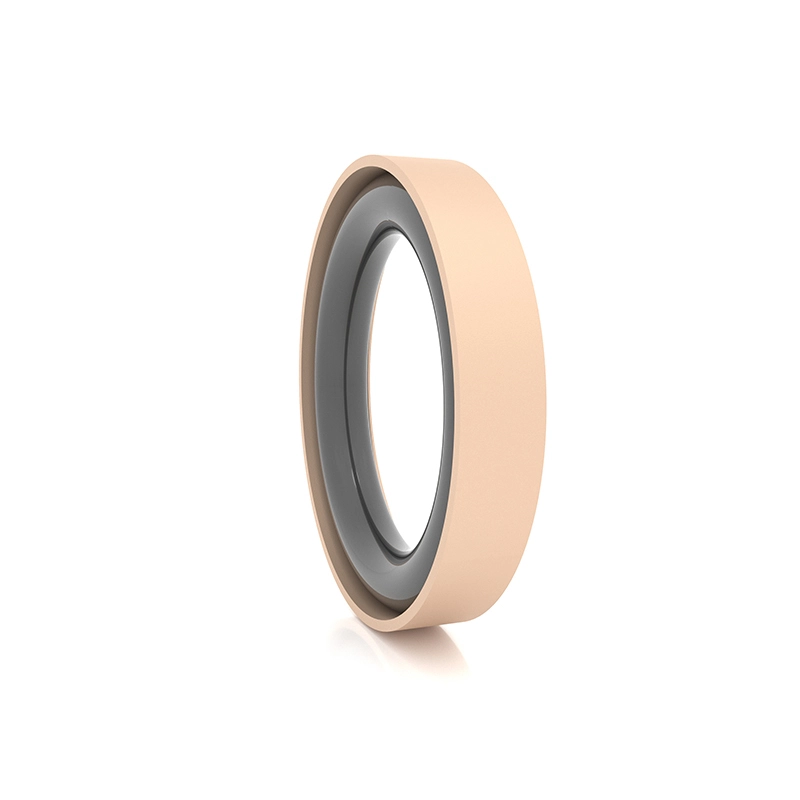

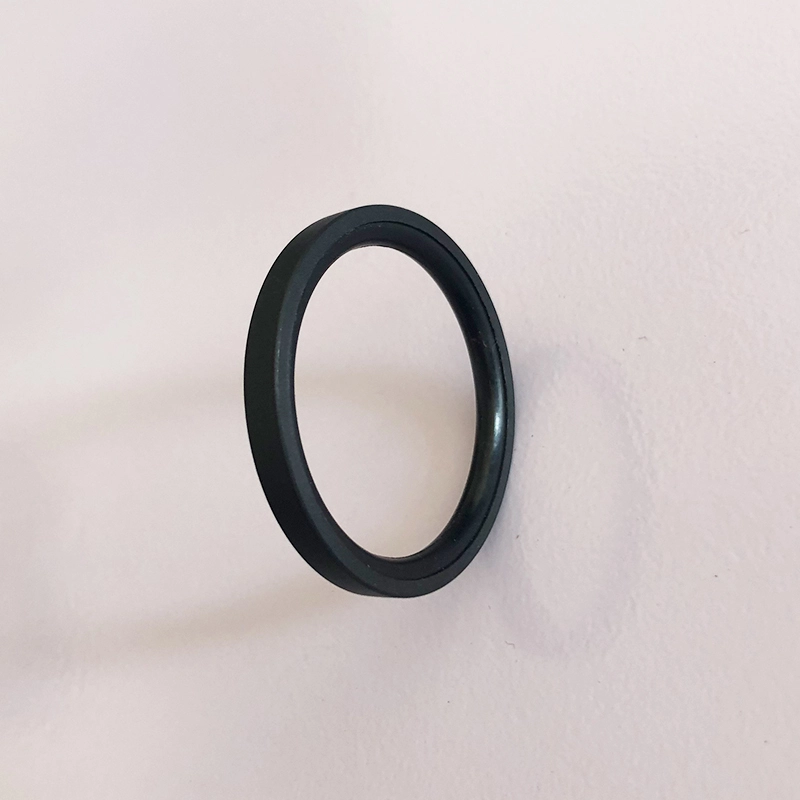

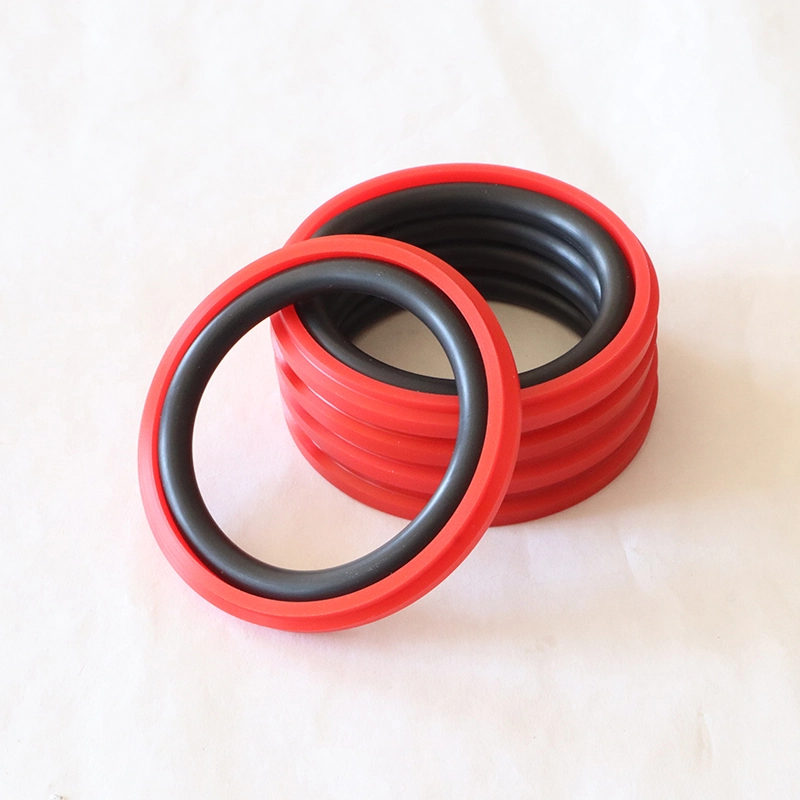

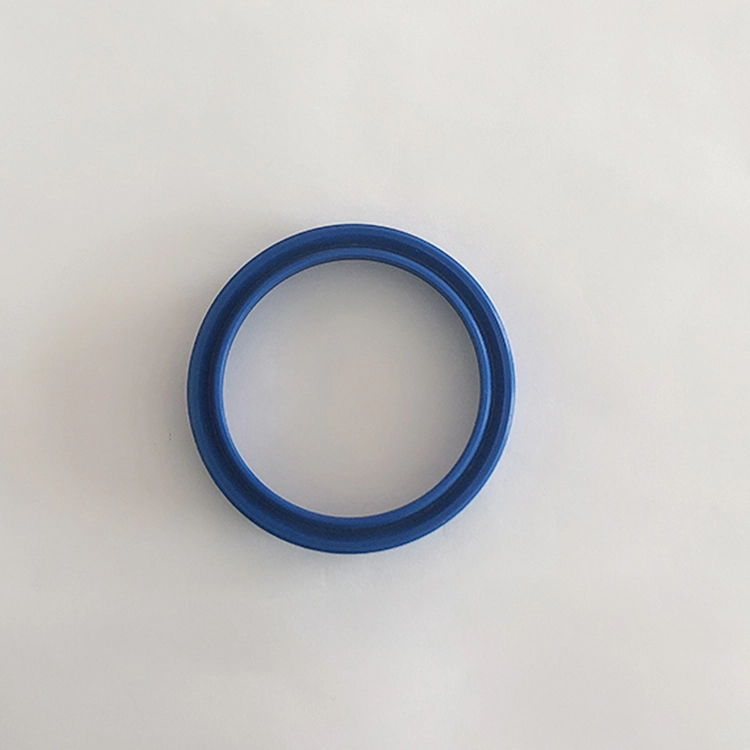

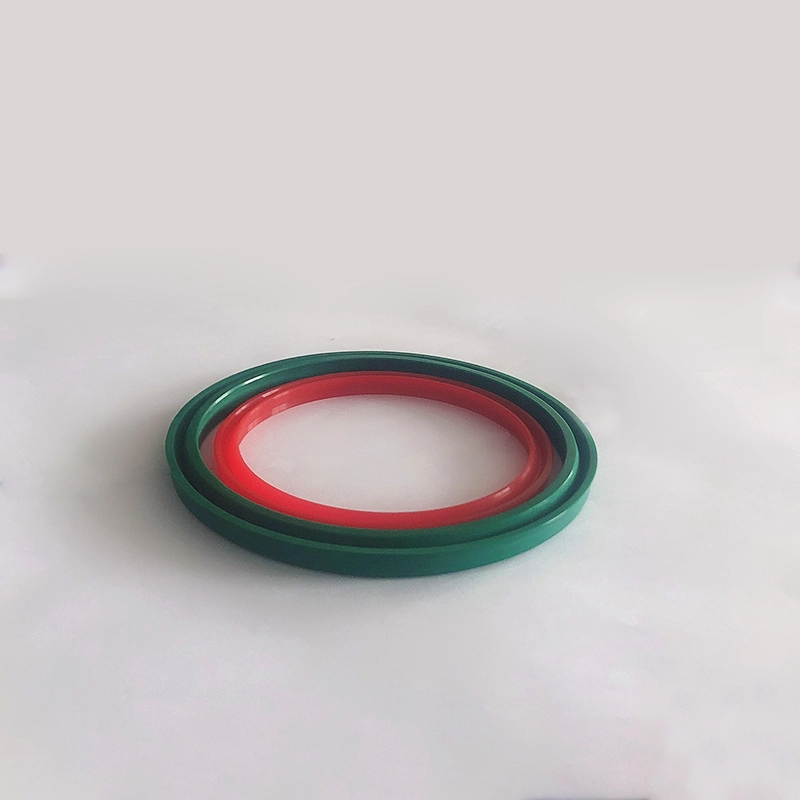

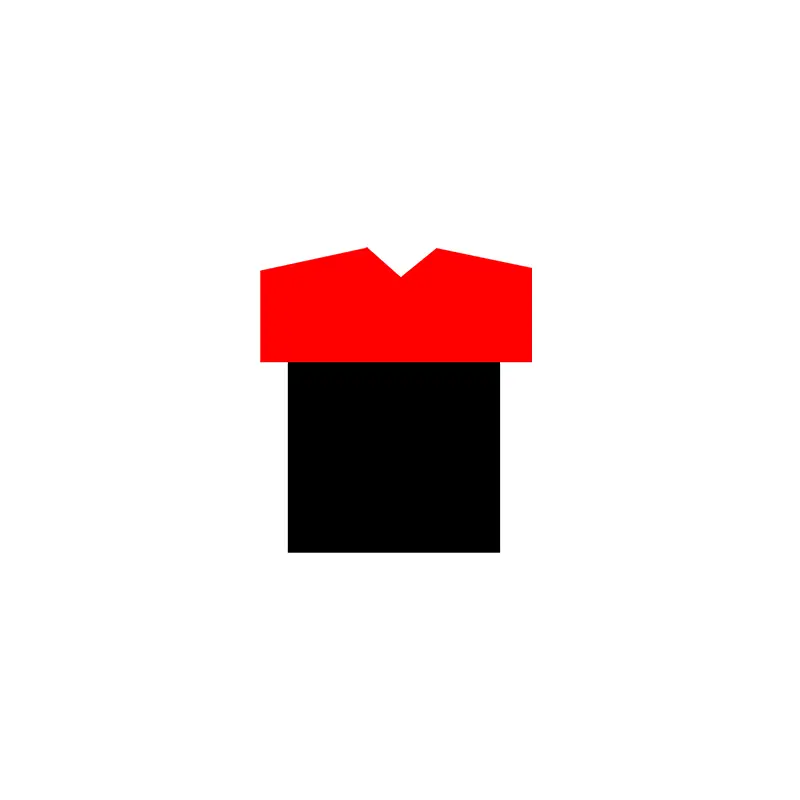

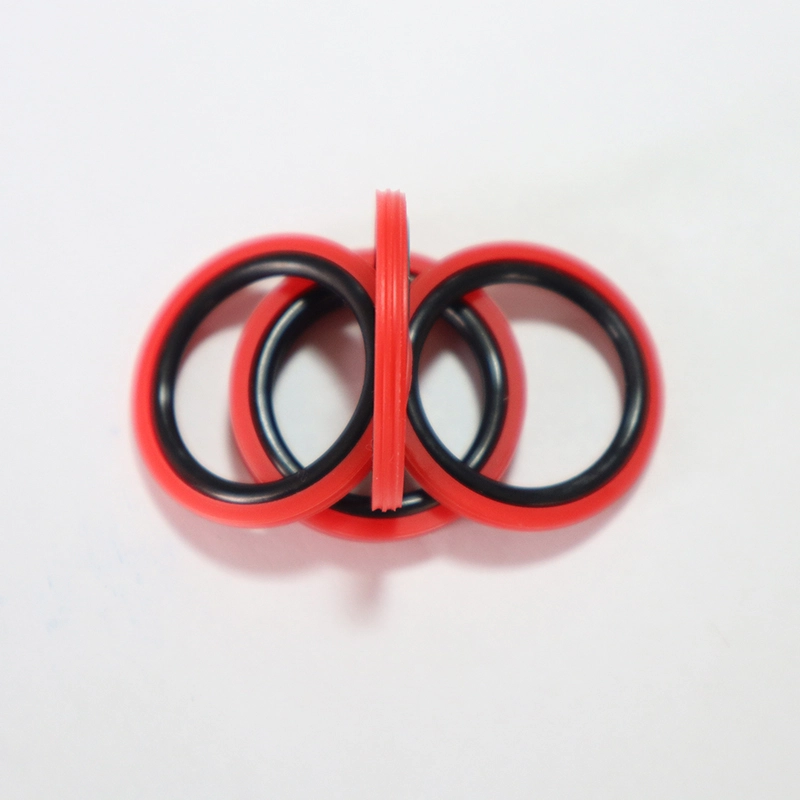

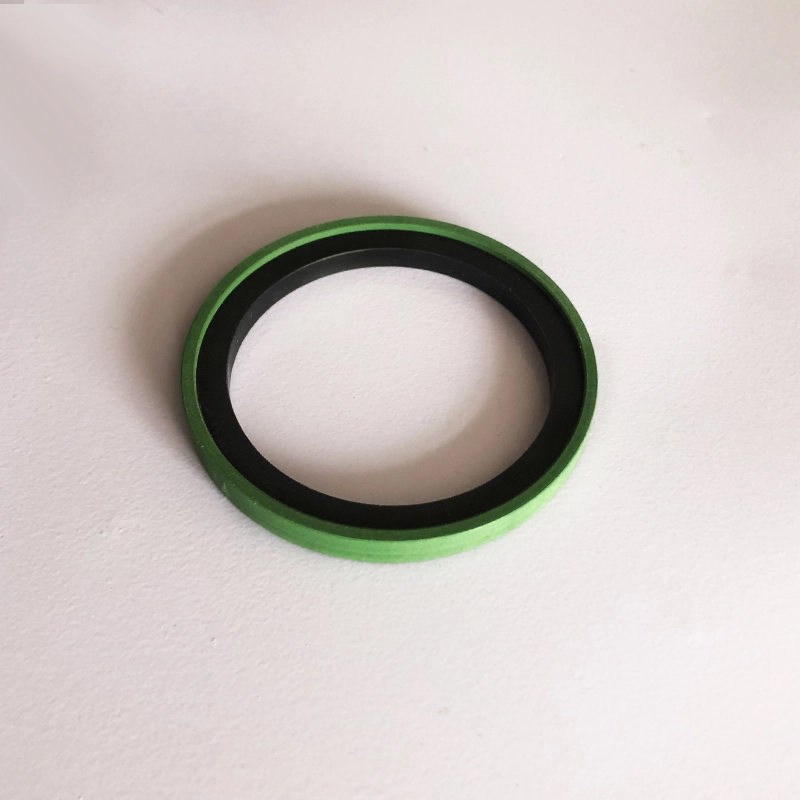

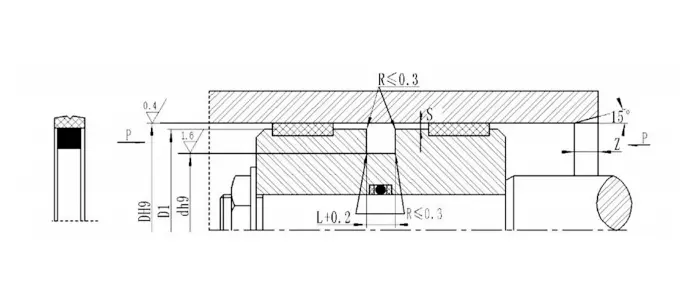

RCKR terdiri dari cincin penyegelan PU dan cincin karet persegi panjang, cocok untuk penyegelan dua arah penggerak reciprocating hidrolik. Ini adalah produk komplementer dari produk cincin Glyd, dengan kemampuan penyegelan yang lebih baik dan perampokan tekanan daripada cincin glyd, dan dapat dipasang tanpa bantuan alat instalasi. Fitur -fiturnya:
1. Kinerja penyegelan dinamis dan statis yang baik;
2. Kinerja penyegelan bertekanan rendah yang lebih baik daripada cincin Glyd, dan dapat diinstal tanpa alat instalasi;
3. Gesekan rendah, resistensi awal kecil, dan gerakan halus;
4. Umur panjang, dapat digunakan untuk segel pelumasan bebas minyak;
5. dapat digunakan untuk penyegelan tekanan dua arah;
Alur instalasi sesuai dengan standar ISO7425/1.

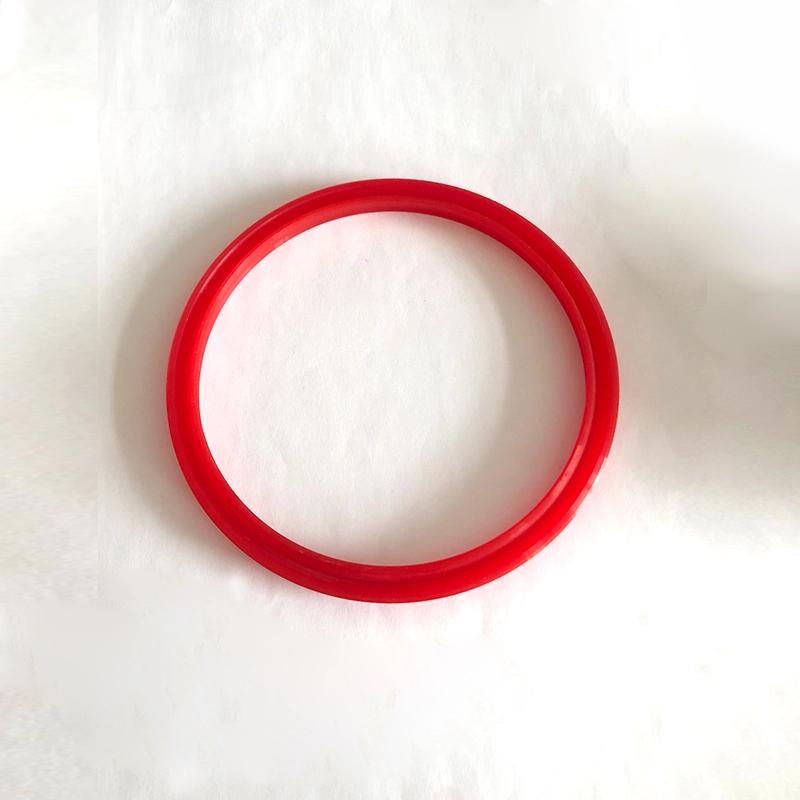

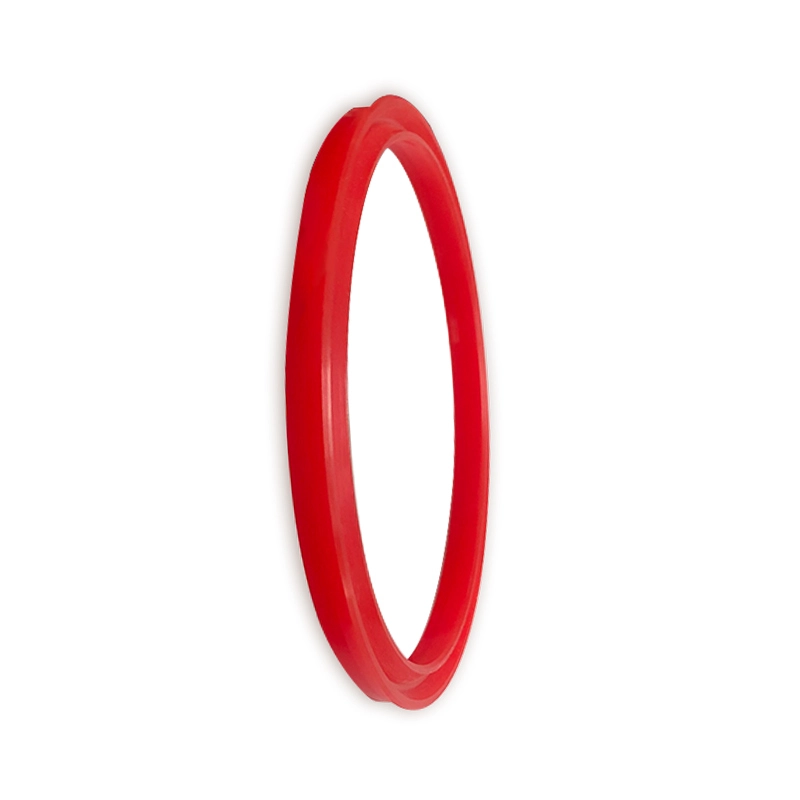

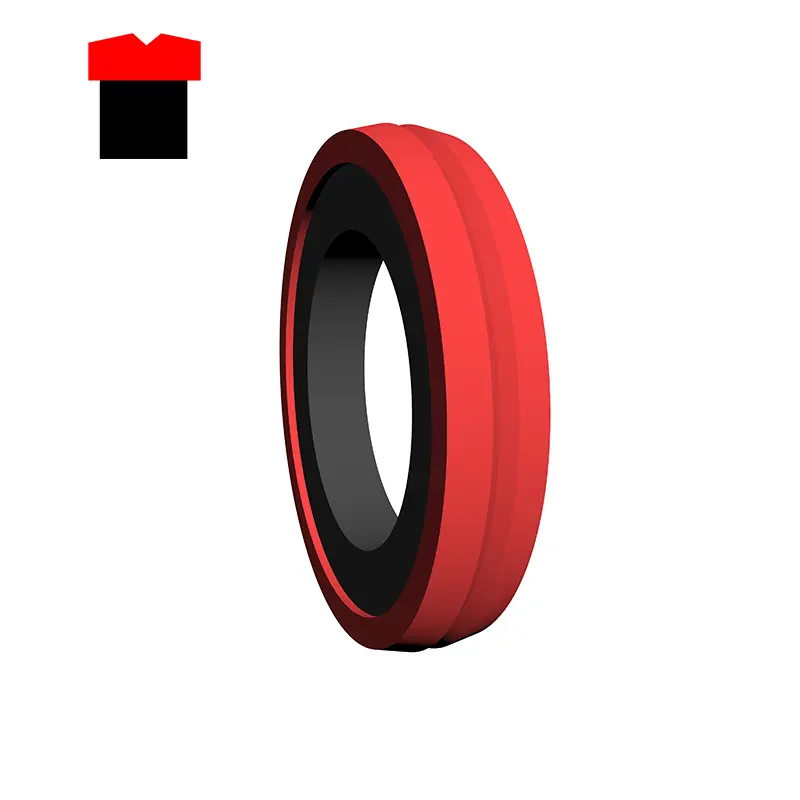

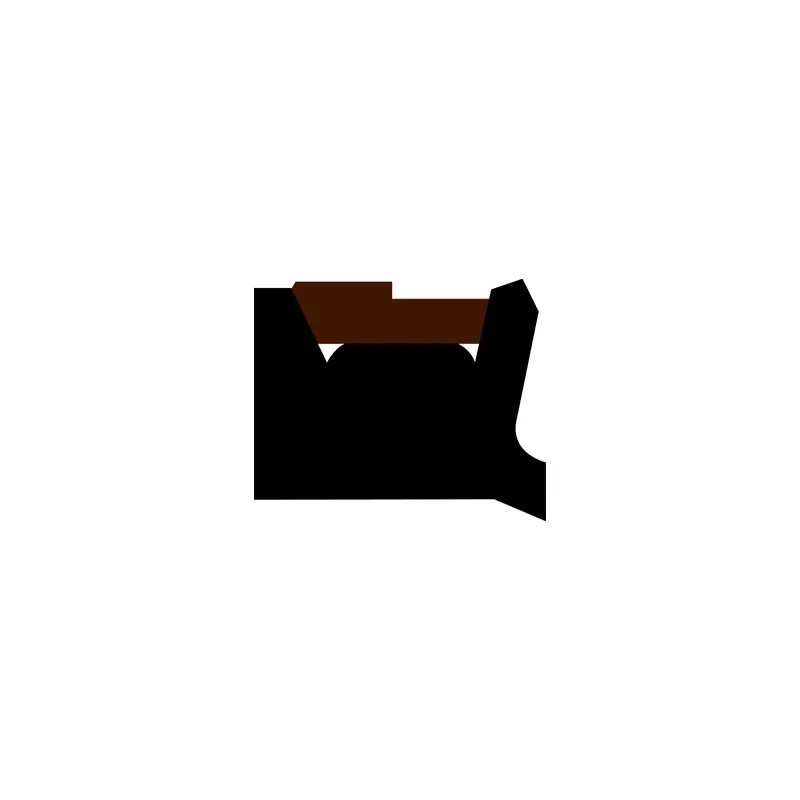

RPW terdiri dari cincin penyegelan PU berbentuk khusus dan cincin karet berbentuk O, cocok untuk penyegelan tekanan dua kali lipat hidrolik. O-ring memberikan gaya radial dan mengkompensasi keausan cincin penyegelan. Ini umumnya digunakan bersama dengan cincin panduan. Fitur:
1. Gesekan rendah, ketahanan awal yang kecil, gerakan halus, tidak ada merayap;
2. Stabilitas tekanan yang sangat tinggi di bawah tekanan dan kondisi keras;
3. Kinerja penyegelan yang baik pada tekanan tinggi dan rendah;
Tidak diperlukan alat instalasi untuk instalasi.

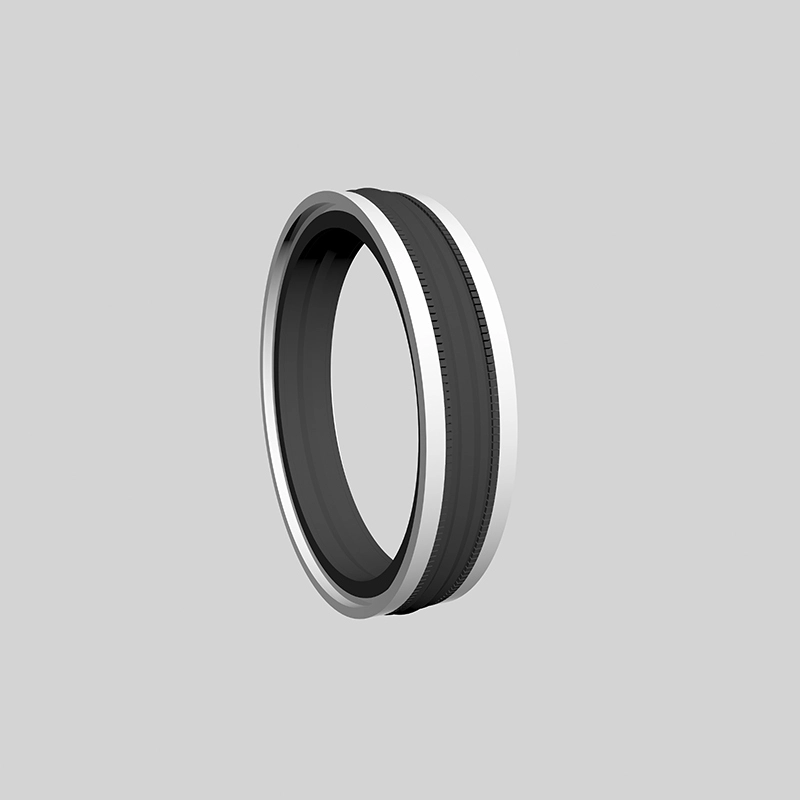

TDA dan TDMA terdiri dari elastomer karet berbentuk khusus (atau poliuretan) dan cincin penyegelan PTFE yang dimodifikasi, dan memiliki karakteristik penyegelan yang baik, umur panjang, gesekan rendah, tanpa merayap, dll. TDA cocok untuk penyegelan tekanan satu arah piston. TDMA cocok untuk penyegelan piston tekanan dua arah.
GGDA terdiri dari cincin penyegelan yang diisi PTFE, dua cincin pendukung plastik berbentuk L dan cincin-O elastis, dengan penyegelan yang baik, umur panjang, gesekan rendah, tidak ada creeping dan karakteristik lainnya. Cocok untuk penyegelan tekanan dua arah piston.

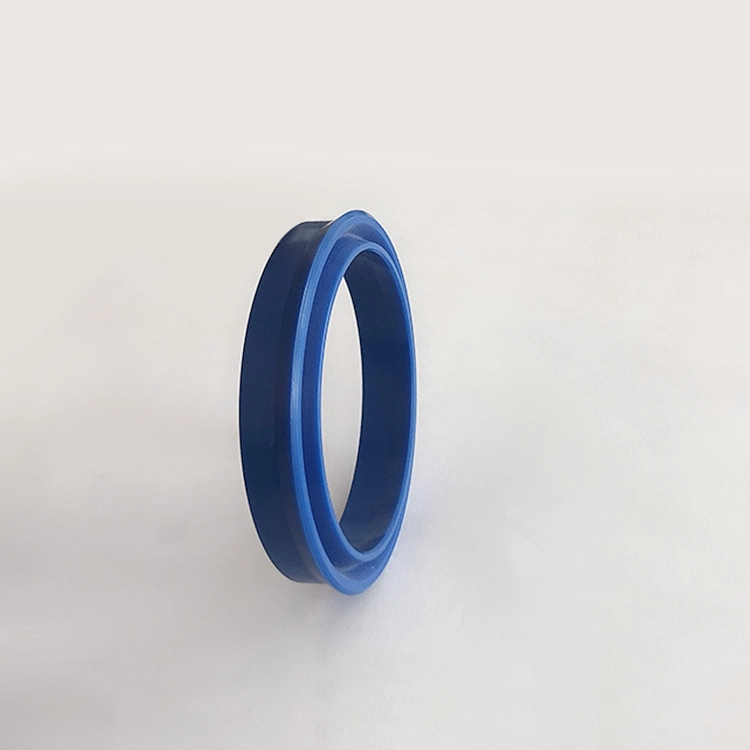

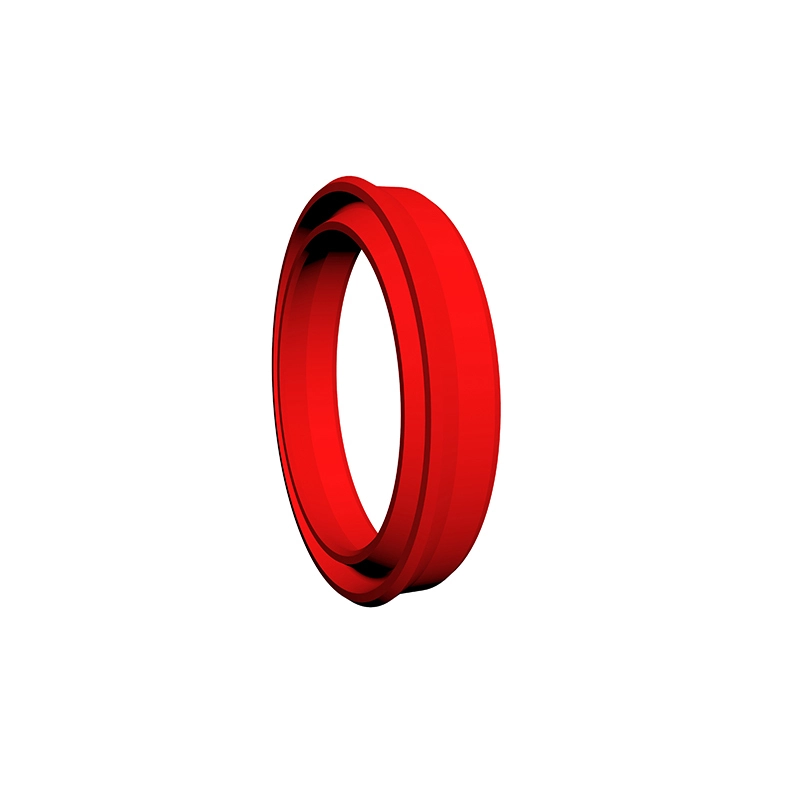

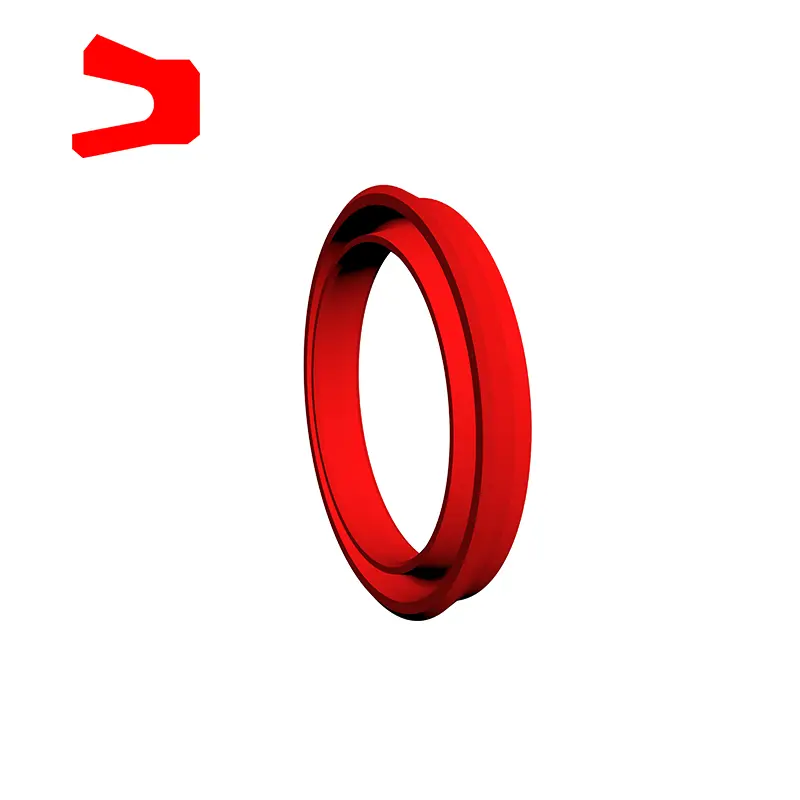

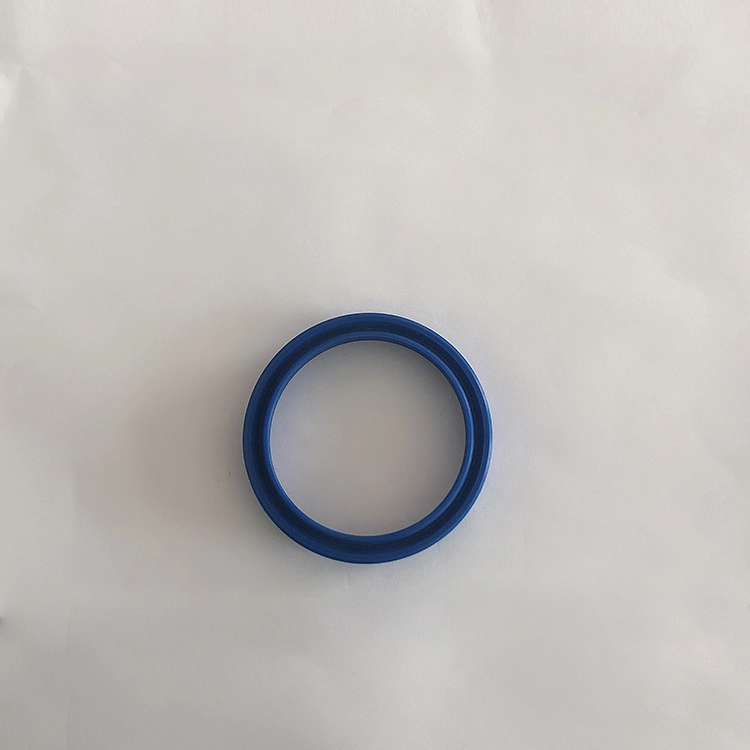

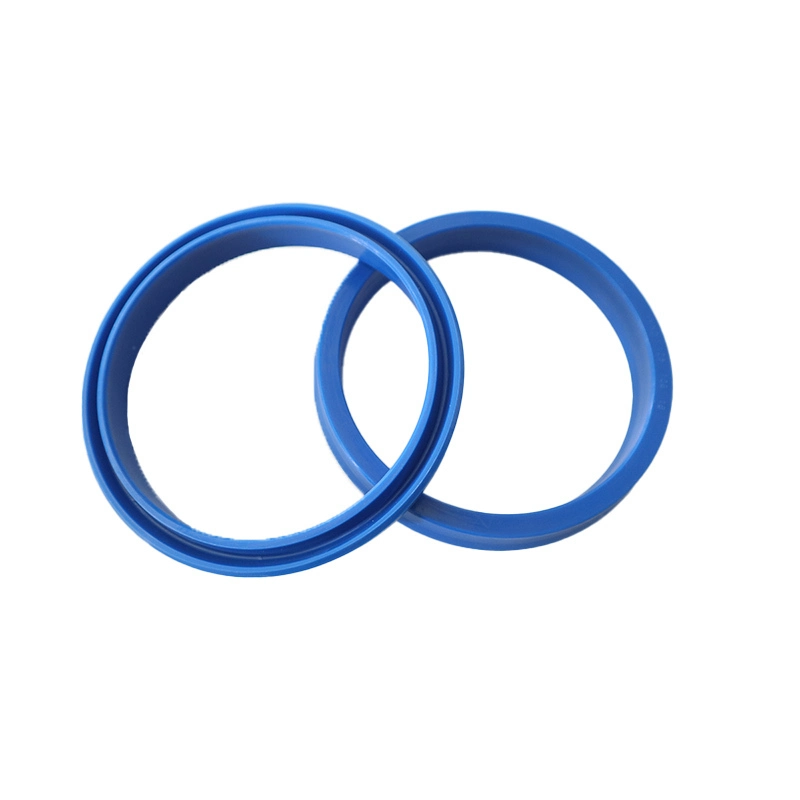

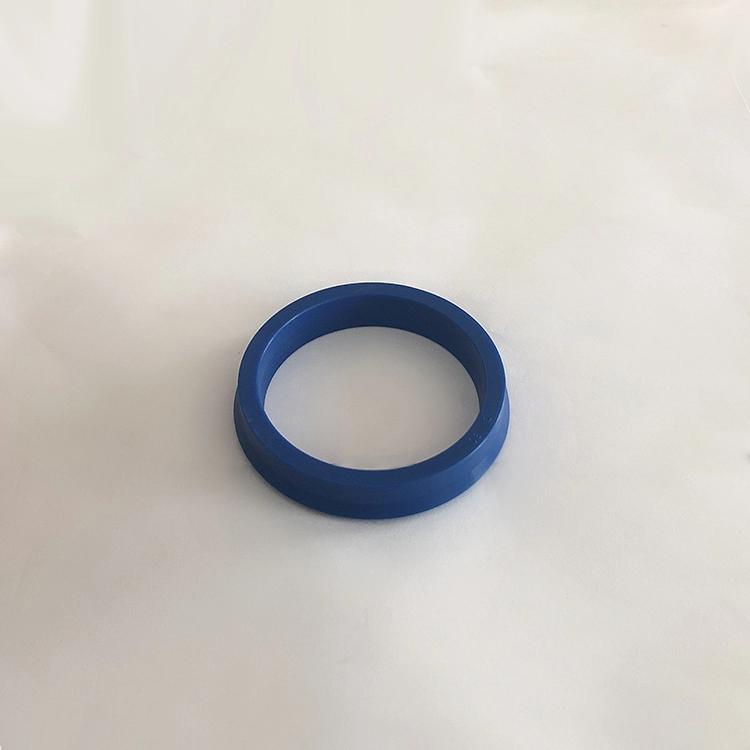

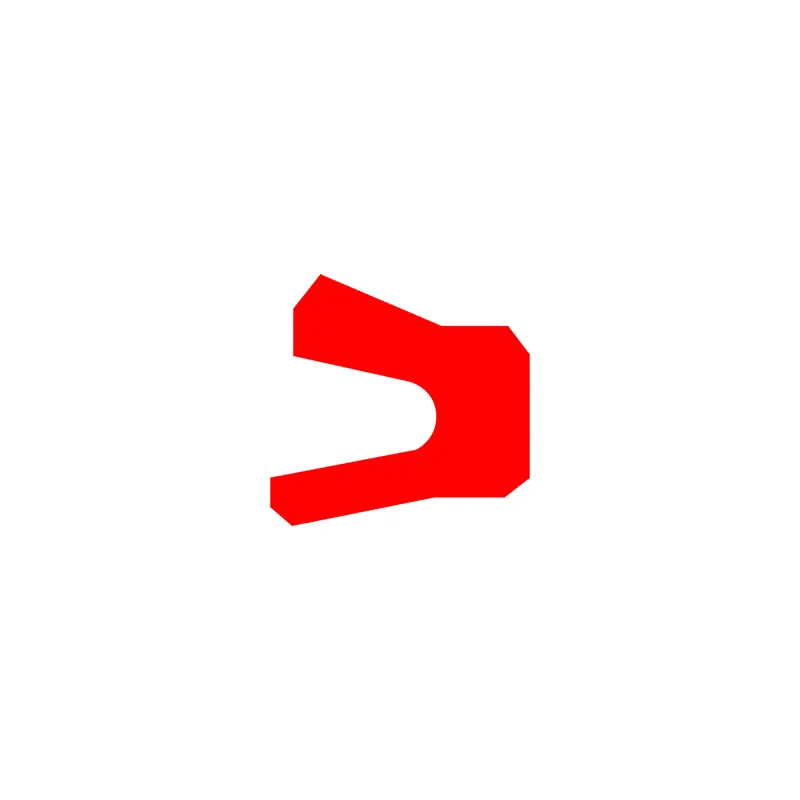

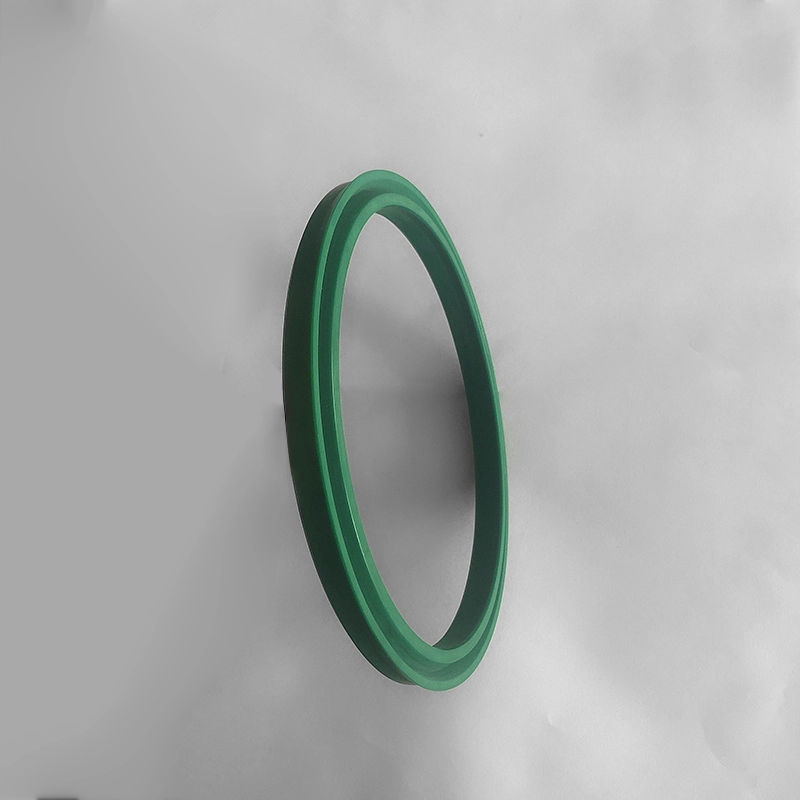

RCUP Sealing Ring adalah segel asimetris yang khusus digunakan pada piston, cocok untuk penyegelan satu arah hidrolik, dengan kinerja penyegelan yang baik. Alur sesuai dengan standar ISO5597. Cincin penyegelan tipe YXD untuk poros adalah segel asimetris yang khusus digunakan pada piston, cocok untuk penyegelan satu arah gerak bolak-balik hidrolik, dengan kinerja penyegelan yang baik. Ketika digunakan di bawah 12 ~ 32mpa, diperlukan cincin penahan. Alur sesuai dengan standar JB/ZQ4265-97. Fitur:
1. Berlaku untuk beban ringan dan beban sedang;
2. Kinerja penyegelan yang baik untuk penyegelan tekanan tinggi dan bertekanan rendah;
3. Berbagai bahan tersedia, dengan berbagai ketahanan media yang lebih luas;
4. Struktur sederhana dan pemasangan dan pemeliharaan yang mudah.
Fitur dan Aplikasi Produk:
Pilihan materi:
RC61, RC62
1. Bahan cincin-O dapat: R01 Nitrile Rubber (NBR), R02 Fluororubber (FKM), dll.
2. Bahan cincin penyegelan: Bahan standar PTFE3, bahan opsional lainnya PTFE2, PTFE4, PU, dll.
OKE
1. Bahan cincin persegi panjang yang cocok: R01 Nitrile Rubber
2. Bahan cincin penyegelan: Bahan termoplastik komposit.
RC63, RC64, SPG, RC66, AQ, AQF
1. Bahan cincin-O dapat: R01 Nitrile Rubber (NBR), R02 Fluororubber (FKM), dll.
2. Bahan cincin penyegelan: Bahan standar PTFE3, Bahan opsional lainnya PTFE1, PTFE2, PTFE4.
Kdas, tpm
1. Bahan cincin karet yang cocok: R01 Nitrile Rubber
2. Bahan cincin penahan: nilon PA/polyoxymethylene pom
3. Cincin panduan: nilon PA/polyoxymethylene pom/polytetrafluoroethylene ptfe
GDKK, RC67
1. Bahan elastomer yang tersedia: R01 Nitrile Rubber (NBR), R02 Fluororubber (FKM), dll.
2. Bahan cincin penyegelan: Bahan standar PTFE3, bahan opsional lainnya PTFE2, PTFE4.
3. Bahan cincin penahan: POM/PA/PTFE, bahan PTFE digunakan ketika suhu melebihi 100 derajat.
Rcek
1. Tekan bahan cincin: polytetrafluoroethylene, kain nitril, kain fluororubber, nilon, polioksimetilen
2. Bahan V-Ring: Polytetrafluoroethylene, karet nitril, kain nitril, fluororubber, kain fluororubber
3. Bahan cincin pendukung: kain nitril, kain fluororubber, nilon, polioksimetilen, polytetrafluoroethylene
RCKR, RPW
1. Bahan cincin persegi panjang yang cocok: RO1 Nitrile Rubber (NBR)
2. Bahan cincin penyegelan: PU
Yxd
Opsional Nitrile Rubber (R01), Fluororubber (R02), Polyurethane (PU), dll.
Contoh Pemesanan:

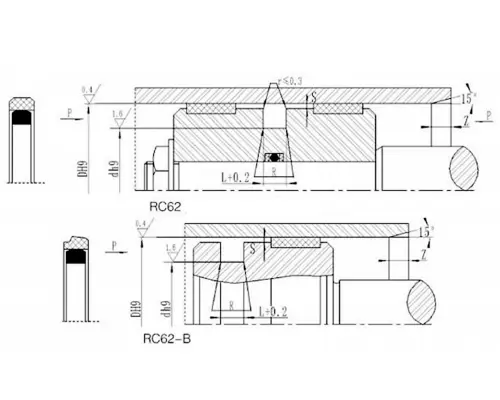

Model Pemesanan RC61-40X29X4.2-PTFE3-R01Dering Model RC61-B-40X29X4.2-PTFE3-R02
RC61-GLYD RING RC61-B-HOLE SEAL DXDX L-material Kode
RC62-80X60X10-PTFE3-R01 RC62-Model DXDXL PTFE3, Kode Bahan R01
Model Pesanan OK-80X59X8 Diameter silinder x diameter alur x lebar alur
Model Pemesanan RC63-80-PTFE3-R01 atau SPGC-80-PTFE3-R01
RC63/SPGC-Model 80-silinder Diameter D PTFE3-PTFE Kode Bahan R01-O-Ring Kode Bahan
Model Pesanan KDAS-80X60X22.4 Diameter Silinder X Diameter Groove X Lebar Groove (L)
Model Pesanan TPM-80X60X22.4 Diameter Silinder X Diameter Groove X Lebar Groove (L)
Contoh Pemesanan: GDKK-80*62*43*22.5-R01
Model Pesanan RC64-80-PTFE3-R01
RC64-model 80-silinder diameter D PTFE3-PTFE Kode Bahan R01-O-Ring Kode Bahan
Contoh Pemesanan: SPG-D*D*L-PTFE3-R01 (Diameter Luar*Diameter Dalam*Lebar Groove) PTFE3, Kode R01-Material
RC66
Model Pesanan RC67-100X85X12.5-PTFE3-R01 atau SPGW-100X85X12.5-PTFE3 -R01
Model-Cylinder Diameter x Groove Diameter Bawah X Lebar Groove PTFE3 Modifikasi PTFE Kode Bahan R01 Kode Bahan Elastomer
Rcek
| model | Bahan | Rentang yang berlaku | Penyegelan |
| Rcek-a | V-Ring: Kain NBR, cincin tekanan, cincin pendukung: kain NBR/pa/pom/ptfe | Suhu normal, tekanan tinggi | Bagus |
| Rcek-b | V-Ring: Kain FKM, Cincin Tekanan, Dukungan Cincin: Kain FKM/PTFE | Suhu tinggi, tekanan tinggi | Bagus |
| Rcek-c | V-Ring: NBR, Cincin Tekanan, Dukungan Cincin: Kain NBR/PA/POM/PTFE | Suhu normal, tekanan sedang dan rendah | Bagus sekali |
| Rcek-d | V-Ring: FKM, Cincin Tekanan, Cincin Dukungan: Kain FKM/PTFE | Suhu tinggi, tekanan sedang dan rendah | Bagus sekali |
| Rcek-e | V-Ring: Kombinasi kain NBR dan NBR, cincin tekanan, cincin pendukung: NBR kain/pa/pom/ptfe | Suhu normal, tekanan sedang dan tinggi | Bagus sekali |
| Rcek-f | V-Ring: Kombinasi kain FKM dan FKM, cincin tekanan, cincin dukungan: kain fkm/ptfe | Suhu tinggi, tekanan sedang dan tinggi | Adil |
| Rcek-g | V-ring, cincin tekanan, cincin dukungan: ptfe1/ptfe2/ptfe3/ptfe4 | Suhu tinggi dan media korosif tekanan tinggi | Bagus sekali |
| Rcek-h | V-Ring: PU, Cincin Tekanan, Cincin Dukungan: PU/PA/POM/PTFE | Suhu normal, tekanan sedang dan tinggi | Penyegelan |
| Model Pesanan RCEK-A-120 × 95x25.3 Model-silinder diameter x alur diameter bawah x lebaran alur | |||

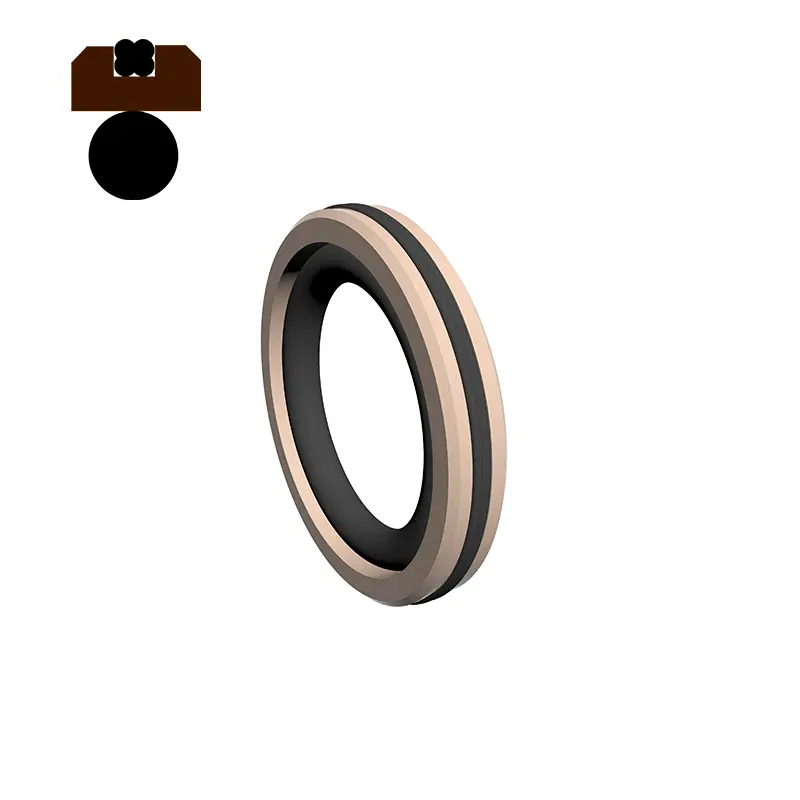

Aq
AQF
RCKR
RPW
Tda

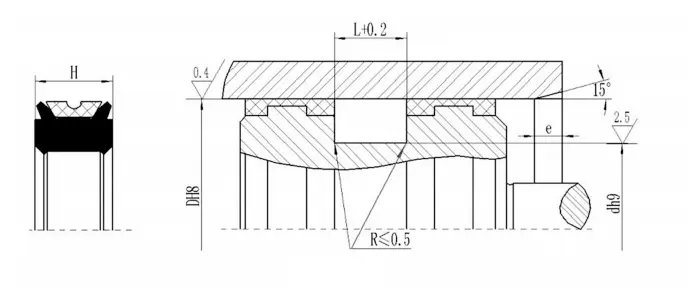

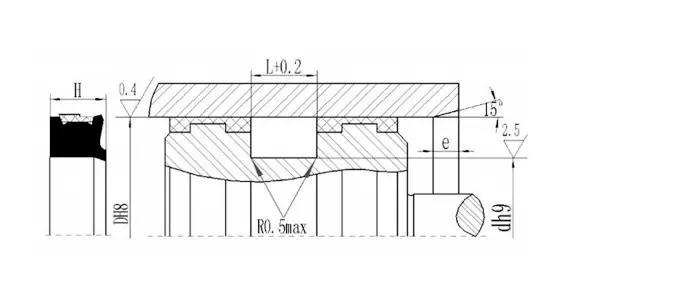

Panjang talang
| Kisaran diameter silinder | Panjang talang e≥ |
| 40-89 | 6 |
| 90-144 | 7 |
| 145-320 | 10 |
| 321-670 | 15 |
TDMA
GGDA
Rcup
Contoh Pemesanan: Model Pesanan RCUP D63 × 48 × 10 Diameter Silinder × Diameter Groove × Segel Tinggi

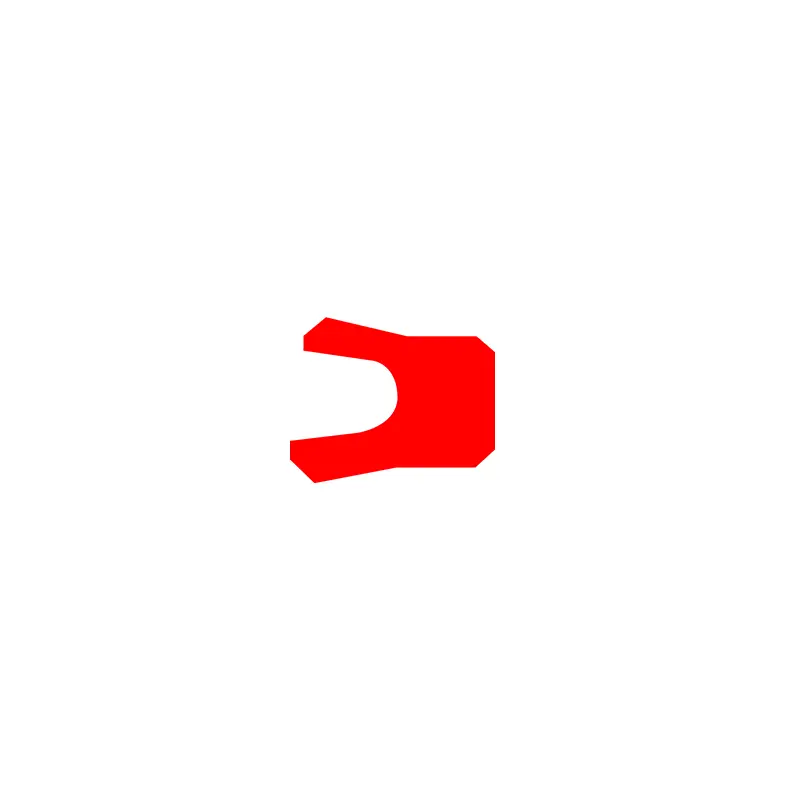

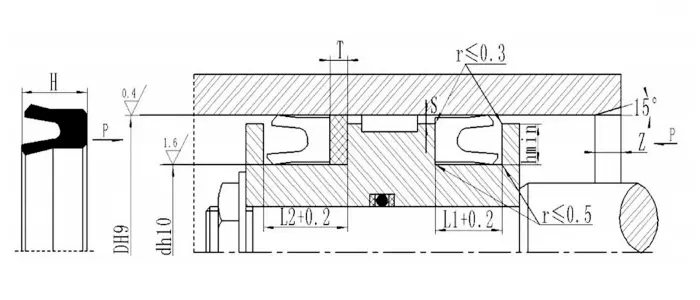

Yxd
Pesanan Model YXD63 × 51 × 14-R01 Diameter Silinder × Diameter Groove × Segel Kode Materi Tinggi-Tinggi

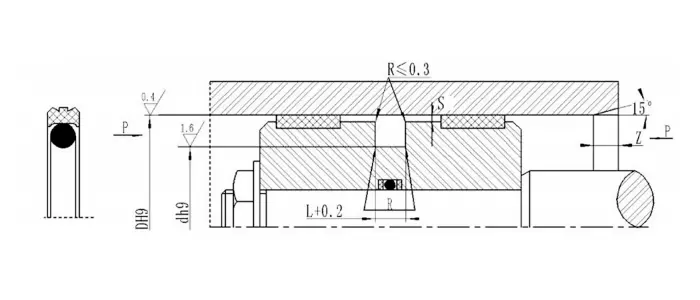

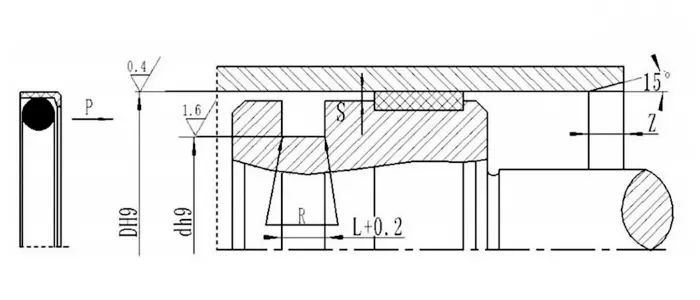

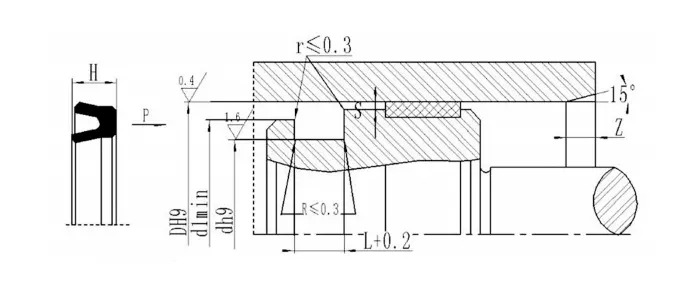

Spesifikasi:

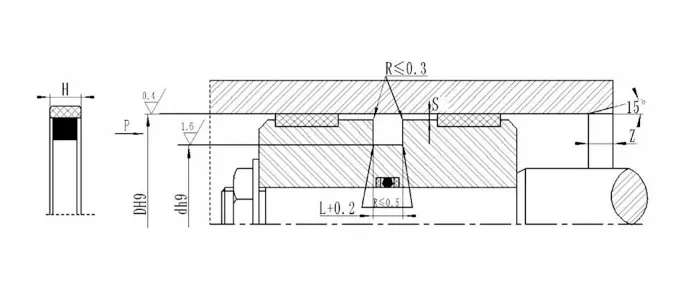

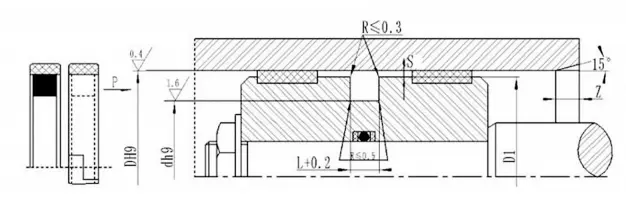

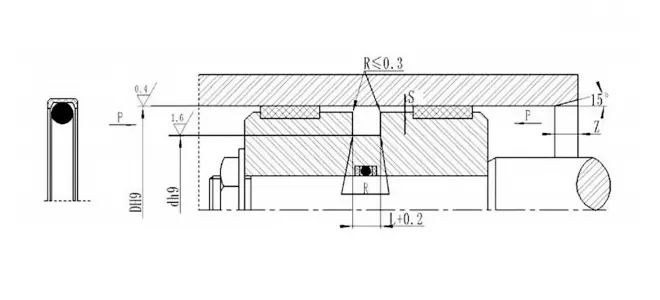

RC61| Rentang aperture D H9 |
Diameter alur D H9 |
Lebar alur L+0.2 |
Clearance Radial SMAX | Sudut bulat Rmax |
Talang ZMin |
Diameter kawat o-ring | |||
| Tipe standar | Beban ringan | Beban berat | 0 ~ 20Mpa | 20 ~ 40Mpa | |||||
| 8 ~ 14.9 | 15 ~ 39.9 | - | D-4.9 | 2.2 | 0.20 | 0.15 | 0.4 | 2 | 1.80 |
| 15 ~ 39.9 | 40 ~ 79.9 | - | D-7.5 | 3.2 | 0.25 | 0.15 | 0.6 | 3 | 2.65 |
| 40 ~ 79.9 | 80 ~ 132.9 | 15 ~ 39.9 | D-11.0 | 4.2 | 0.25 | 0.20 | 1.0 | 4 | 3.55 |
| 80 ~ 132.9 | 133 ~ 329.9 | 40 ~ 79.9 | D-5.5 | 6.3 | 0.30 | 0.20 | 1.3 | 5 | 5.30 |
| 133 ~ 329.9 | 330-669.9 | 80 ~ 132.9 | D-21.0 | 8.1 | 0.35 | 0.25 | 1.8 | 7 | 7.00 |
| 330 ~ 669.9 | 670 ~ 999.9 | 133 ~ 329.9 | D-214.5 | 8.1 | 0.35 | 0.25 | 1.8 | 7 | 7.00 |
| 670 ~ 999.9 | - | 330 ~ 669.9 | D-28.0 | 9.5 | 0.5 | 0.30 | 2.5 | 8 | 8.60 |
| > 1000 | D-38 | 13.8 | 0.7 | 0.60 | 3 | 10 | 12.0 | ||
| Catatan: 1. Untuk diameter lubang ≤30mm, disarankan untuk menggunakan alur terbuka. | |||||||||
| 2. Untuk tekanan> 40mpa, area akar dari segel menggunakan toleransi S max H8/F8 | |||||||||
| Rentang aperture D H9 |
Diameter alur D H9 |
Lebar alur L+0.2 |
Clearance Radial SMAX | Sudut bulat Rmax |
Talang ZMin |
|
| 0-20mpa | 20 ~ 40Mpa | |||||
| 20 ~ 49.9 | D-10 | 5 | 0.40 | 0.30 | 0.3 | 4 |
| 50 ~ 59.9 | D-15 | 7.5 | 0.40 | 0.30 | 0.4 | 5 |
| 60 ~ 149.9 | D-20 | 10 | 0.50 | 0.40 | 0.4 | 6 |
| 150 ~ 244.9 | D-25 | 12.5 | 0.60 | 0.50 | 0.4 | 8.5 |
| 245 ~ 519.9 | D-30 | 15 | 0.70 | 0.60 | 0.8 | 10 |
| 520 ~ 769.9 | D-35 | 17.5 | 0.80 | 0.70 | 1.2 | 13 |
| 770 ~ 1500 | D-40 | 20 | 0.80 | 0.70 | 1.2 | 15 |
| Catatan: 1. Untuk diameter lubang ≤ 30mm, disarankan untuk menggunakan alur terbuka. | ||||||
| 2. Untuk tekanan> 40MPA, area akar dari segel menggunakan toleransi pas Max H8/F8. | ||||||
| model | Dh9 | Dh9 | L+0.2 | D1 | model | Dh9 | Dh9 | L+0.2 | D1 | model | Dh9 | Dh9 | L+0.2 | D1 |
| OK-25*16*4.2 | 25 | 16 | 4.2 | 24.3 | OK-90*74.5*6.3 | 90 | 74.5 | 6.3 | 89.0 | OK-160*139*8.0 | 160 | 139 | 8.0 | 158.8 |
| OK-32*21*4.2 | 32 | 21 | 4.2 | 31.3 | OK-95*74*8.0 | 95 | 74 | 8.0 | 94.0 | OK-170*149*8.0 | 170 | 149 | 8.0 | 168.8 |
| OK-40*26.3*5.8 | 40 | 26.3 | 5.8 | 39.2 | OK-100*79*8.0 | 100 | 79 | 8.0 | 99.0 | OK-180*159*8.0 | 180 | 159 | 8.0 | 178.8 |
| OK-40*29*4.2 | 40 | 29 | 4.2 | 39.3 | OK-100*84.5*6.3 | 100 | 84.5 | 6.3 | 99.0 | OK-190*169*8.0 | 190 | 169 | 8.0 | 188.8 |
| OK-50*34.5*6.3 | 50 | 34.5 | 6.3 | 49.0 | OK-105*84*8.0 | 105 | 84 | 8.0 | 103.8 | OK-200*179*8.0 | 200 | 179 | 8.0 | 198.8 |
| OK-50*39*4.2 | 50 | 39 | 4.2 | 49.3 | OK-110*89*8.0 | 110 | 89 | 8.0 | 108.8 | OK-210*189*8.0 | 210 | 189 | 8.0 | 208.4 |
| OK-60*41.7*7 | 60 | 41.7 | 7.0 | 59.2 | OK-110*94.5*6.3 | 110 | 94.5 | 6.3 | 109.0 | OK-220*199*8.0 | 220 | 199 | 8.0 | 218.4 |
| OK-60*49*4.2 | 60 | 49 | 4.2 | 59.3 | OK-115*94*8.0 | 115 | 94 | 8.0 | 113.8 | OK-230*209*8.0 | 230 | 209 | 8.0 | 228.4 |
| OK-63*44.7*7.0 | 63 | 44.7 | 7.0 | 62.2 | OK-120*99*8.0 | 120 | 99 | 8.0 | 118.3 | OK-240*219*8.0 | 240 | 219 | 8.0 | 238.4 |
| OK-63*47.5*6.3 | 63 | 47.5 | 6.3 | 62.0 | OK-125*104*8.0 | 125 | 104 | 8.0 | 123.8 | OK-250*229*8.0 | 250 | 229 | 8.0 | 248.4 |
| OK-70*51.7*7.0 | 70 | 51.7 | 7.0 | 69.2 | OK-125*109.5*6.3 | 125 | 109.5 | 6.3 | 124.0 | OK-280*225.5*8.0 | 280 | 255.5 | 8.0 | 278.4 |
| OK-70*59*4.2 | 70 | 59 | 4.2 | 69.3 | OK-130*109*8.0 | 130 | 109 | 8.0 | 128.8 | OK-300*272*9.5 | 300 | 272 | 9.5 | 297.8 |
| OK-75*54*8.0 | 75 | 54 | 8.0 | 74.2 | OK-130*114.5*6.3 | 130 | 114.5 | 6.3 | 129.0 | OK-320*292*9.5 | 320 | 292 | 9.5 | 317.8 |
| OK-75*59.5*6.3 | 75 | 59.5 | 6.3 | 74.0 | OK-135*114*8.0 | 135 | 114 | 8.0 | 133.5 | OK-330*302*9.5 | 330 | 302 | 9.5 | 327.8 |
| OK-80*59*8.0 | 80 | 59 | 8.0 | 79.0 | OK-135*119.5*6.3 | 135 | 119.5 | 6.3 | 134.0 | OK-350*322*9.5 | 350 | 322 | 9.5 | 347.8 |
| OK-80*64.5*6.3 | 80 | 64.5 | 6.3 | 79.0 | OK-140*119*8.0 | 140 | 119 | 8.0 | 138.8 | OK-370*342*9.5 | 370 | 342 | 9.5 | 367.8 |
| OK-85*64*8.0 | 85 | 64 | 8.0 | 84.0 | OK-145*124*8.0 | 145 | 124 | 8.0 | 143.8 | OK-420*392*9.5 | 420 | 392 | 9.5 | 417.8 |
| OK-90*69*8.0 | 90 | 69 | 8.0 | 89.0 | OK-150*129*8.0 | 150 | 129 | 8.0 | 148.8 |
|
|
|
|
|
| Rentang aperture D H9 |
Diameter Groove D H9 | Lebar alur L+0.2 |
Pembersihan radial Smax |
Sudut bulat Rmax |
Talang ZMin |
Diameter kawat o-ring dO |
|
| Hidrolik | Gesekan rendah pneumatik dan hidrolik | ||||||
| 6 ~ 13 | D-3 | D-3.5 | 2.5 | 0.2 | 0.4 | 3 | 1.9 |
| 14 ~ 26 | D-4 | D-4.6 | 3.2 | 0.3 | 0.6 | 4 | 2.4 |
| 27 ~ 56 | D-6 | D-6.6 | 4.7 | 0.3 | 1 | 5 | 3.5 |
| 57 ~ 169 | D-10 | D-10.6 | 7.5 | 0.35 | 1 | 6 | 5.7 |
| 170 ~ 1500 | D-15 | D-5.6 | 11.0 | 0.4 | 2.5 | 8 | 8.6 |

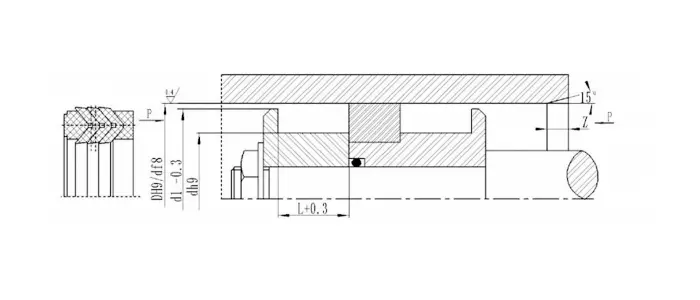

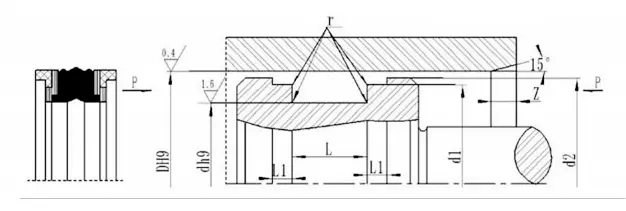

| model | ukuran | model | ukuran | ||||||||||
| D | d | D1 | D2 | L | L1 | D | d | D1 | D2 | L | L1 | ||
| Kdas-20 | 20 | 11 | 17 | 19 | 13.5 | 2.1 | KDAS-25/2 | 25 | 16 | 22 | 24 | 13.5 | 2.1 |
| Kdas-22 | 22 | 13 | 19 | 21 | 13.5 | 2.1 | Kdas-28 | 28 | 19 | 25 | 27 | 13.5 | 2.1 |
| KDAS-25/1 | 25 | 15 | 22 | 24 | 12.5 | 4 | KDAS-30 | 30 | 21 | 27 | 29 | 13.5 | 2.1 |
| Nomor produk | D | d | b | d2 | d3 | a | c | f | e |
| GDKK-40 | 40 | 26 | 32 | 32 | 36 | 3 | 15.5 | 8.25 | 7 |
| GDKK-45 | 45 | 31 | 37 | 41 | |||||
| GDKK-50 | 50 | 34 | 39 | 42 | 46 | 20.5 | 9.25 | ||
| GDKK-56 | 56 | 40 | 48 | 52 | |||||
| GDKK-63 | 63 | 47 | 55 | 59 | |||||
| GDKK-65 | 65 | 49 | 57 | 61 | |||||
| GDKK-70 | 70 | 54 | 62 | 66 | |||||
| GDKK-75 | 75 | 59 | 67 | 71 | |||||
| GDKK-80 | 80 | 62 | 43 | 72 | 76 | 22.5 | 10.25 | ||
| GDKK-85 | 85 | 67 | 77 | 81 | |||||
| GDKK-90 | 90 | 72 | 82 | 86 | |||||
| GDKK-95 | 95 | 77 | 87 | 91 | |||||
| GDKK-100 | 100 | 82 | 92 | 96 | 10 | ||||
| GDKK-110 | 110 | 92 | 102 | 106 | |||||
| GDKK-115 | 115 | 97 | 107 | 111 | |||||
| GDKK-120 | 120 | 102 | 112 | 116 |

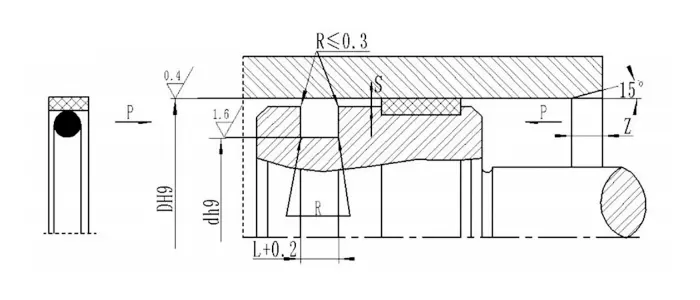

| Rentang aperture D H9 |
Diameter alur Dh9 |
Lebar alur L+0.2 |
Sudut bulat Rmax |
Pembersihan radial Smax |
Talang ZMin |
Diameter kawat o-ring dO |
| 14 ~ 22.9 | D-5.2 | 3.8 | 0.6 | 0.25 | 3 | 2.65 |
| 23 ~ 49.9 | D-6.6 | 4.8 | 1 | 0.3 | 4 | 3.55 |
| 50 ~ 119.9 | D-10.0 | 7.3 | 1.3 | 0.35 | 6 | 5.30 |
| 120 ~ 1500 | D-3.0 | 9.5 | 1.8 | 0.4 | 8 | 7.00 |
| Catatan: Untuk diameter silinder ≤30mm, alur terbuka disarankan. | ||||||
| D | d | H | L+0.2 |
|
D | d | H | L+0.2 |
|
D | d | H | L+0.2 |
|
D | d | H | L+0.2 |
| 30 | 20.5 | 4.3 | 4.5 | 95 | 80 | 7.3 | 7.5 | 224 | 202 | 10.8 | 11 | 800 | 785 | 12.7 | 13 | |||
| 31.5 | 22 | 4.3 | 4.5 | 100 | 85 | 7.3 | 7.5 | 225 | 203 | 10.8 | 11 | 900 | 870 | 24.5 | 25 | |||
| 32 | 22.5 | 4.3 | 4.5 | 108 | 92 | 7.3 | 7.5 | 230 | 208 | 10.8 | 11 | 930 | 890 | 19 | 20 | |||
| 35 | 25.5 | 4.3 | 4.5 | 110 | 94 | 7.3 | 7.5 | 240 | 218 | 10.8 | 11 | 935 | 920 | 12.7 | 13 | |||
| 35.5 | 26 | 4.3 | 4.5 | 112 | 96 | 7.3 | 7.5 | 250 | 228 | 10.8 | 11 | 950 | 925 | 17.7 | 18 | |||
| 40 | 30 | 4.3 | 4.5 | 120 | 104 | 7.3 | 7.5 | 260 | 236 | 11.7 | 12 | 1000 | 960 | 19.7 | 20 | |||
| 45 | 35 | 4.3 | 4.5 | 125 | 109 | 7.3 | 7.5 | 270 | 246 | 11.7 | 12 | 1060 | 1020 | 19.7 | 20 | |||
| 50 | 40 | 4.3 | 4.5 | 130 | 114 | 7.3 | 7.5 | 280 | 256 | 11.7 | 12 | 1120 | 1080 | 19.7 | 20 | |||
| 55 | 45 | 4.3 | 4.5 | 140 | 124 | 7.3 | 7.5 | 290 | 266 | 11.7 | 12 | 1150 | 1110 | 19.7 | 20 | |||
| 56 | 46 | 4.3 | 4.5 | 145 | 129 | 7.3 | 7.5 | 300 | 276 | 11.7 | 12 | 1180 | 1130 | 19.7 | 20 | |||
| 60 | 50 | 4.3 | 4.5 | 150 | 134 | 7.3 | 7.5 | 310 | 286 | 11.7 | 12 | 1210 | 1170 | 19.7 | 20 | |||
| 63 | 48 | 7.3 | 7.5 | 155 | 139 | 7.3 | 7.5 | 320 | 296 | 11.7 | 12 | 1250 | 1210 | 19 | 20 | |||
| 65 | 50 | 7.3 | 7.5 | 160 | 144 | 7.3 | 7.5 | 330 | 308 | 9.75 | 10 | 1260 | 1220 | 19.7 | 20 | |||
| 69 | 54 | 7.3 | 7.5 | 170 | 148 | 10.8 | 11 | 360 | 336 | 11.7 | 12 | 1400 | 1350 | 19.7 | 20 | |||
| 70 | 55 | 7.3 | 7.5 | 180 | 158 | 10.8 | 11 | 485 | 455 | 14.8 | 15 | 1500 | 1460 | 19.7 | 20 | |||
| 71 | 56 | 7.3 | 7.5 | 190 | 168 | 10.8 | 11 | 500 | 470 | 14.8 | 15 | 1650 | 1600 | 24 | 25 | |||
| 75 | 60 | 7.3 | 7.5 | 200 | 178 | 10.8 | 11 | 550 | 515 | 17.2 | 17.5 |
|
|
|
|
|||
| 80 | 65 | 7.3 | 7.5 | 204 | 182 | 10.8 | 11 | 600 | 570 | 14.8 | 15 |
|
|
|
|
|||
| 85 | 70 | 7.3 | 7.5 | 210 | 188 | 10.8 | 11 | 650 | 620 | 14.8 | 15 |
|
|
|
|
|||
| 90 | 75 | 7.3 | 7.5 | 220 | 198 | 10.8 | 11 | 720 | 690 | 14.8 | 15 |
|
|
|
|
| Contoh Pemesanan: RC66-D*D*L-PTFE3-R01 (Diameter Luar*Diameter Dalam*Lebar Groove) Ptfe3, R01- Kode Material | ||||||||||||||||||
| D | d | L |
|
D | d | L |
|
D | d | L |
|
D | d | L |
|
D | d | L |
| 15 | 10 | 2 | 32 | 24.8 | 4 | 55 | 45 | 5 | 80 | 66 | 6.5 | 125 | 111.2 | 7.5 | ||||
| 16 | 11 | 2 | 35 | 26.5 | 4 | 55 | 46.5 | 4 | 80 | 66.2 | 7.5 | 125 | 114 | 4 | ||||
| 18 | 13 | 2 | 35 | 27.5 | 3 | 56 | 46 | 5 | 80 | 70 | 4 | 130 | 116 | 6.5 | ||||
| 20 | 12.8 | 4 | 35 | 27.8 | 4 | 56 | 47.5 | 4 | 90 | 76 | 6.5 | 140 | 126 | 6.5 | ||||
| 20 | 14 | 3 | 36 | 28.5 | 3 | 60 | 50 | 4 | 90 | 76.2 | 7.5 | 140 | 126.2 | 7.5 | ||||
| 20 | 15 | 2 | 36 | 28.8 | 4 | 60 | 50 | 5 | 90 | 80 | 4 | 160 | 146 | 6.5 | ||||
| 25 | 17.8 | 4 | 40 | 30 | 5 | 60 | 51.5 | 4 | 100 | 86 | 6.5 | 180 | 160 | 10 | ||||
| 25 | 19 | 3 | 40 | 31.5 | 4 | 63 | 49 | 6.5 | 100 | 86.2 | 7.5 | 180 | 165 | 6 | ||||
| 25 | 20 | 2 | 40 | 32.5 | 3 | 63 | 53 | 4 | 100 | 89 | 4 | 200 | 180 | 10 | ||||
| 28 | 20.5 | 3 | 45 | 35 | 5 | 63 | 53 | 5 | 110 | 96 | 6.5 | 200 | 185 | 6 | ||||
| 28 | 20.8 | 4 | 45 | 36.5 | 4 | 65 | 51 | 6.5 | 110 | 96.2 | 7.5 | 250 | 230 | 10 | ||||
| 30 | 21.5 | 4 | 45 | 37.5 | 3 | 65 | 55 | 4 | 110 | 99 | 4 | 280 | 260 | 10 | ||||
| 30 | 22.5 | 3 | 50 | 40 | 4 | 65 | 55 | 5 | 120 | 106 | 6.5 | 320 | 300 | 10 | ||||
| 30 | 22.8 | 4 | 50 | 40 | 5 | 70 | 56 | 6.5 | 120 | 106.2 | 7.5 |
|
|
|
||||
| 32 | 23.5 | 4 | 50 | 41.5 | 4 | 70 | 60 | 4 | 120 | 109 | 4 |
|
|
|
||||
| 32 | 24.5 | 3 | 55 | 45 | 4 | 70 | 60 | 5 | 125 | 111 | 6.5 |
|
|
|
||||
| Catatan: Dimensi tidak tercantum dalam tabel ini, silakan hubungi kami. | ||||||||||||||||||
| Dh9 | D H9 | L+0.2 | Z | R |
|
Dh9 | D H9 | L+0.2 | Z | R |
| 50.0 | 36.0 | 9.0 | 5.0 | 0.3 | 115.0 | 100.0 | 12.5 | 5.0 | 0.5 | |
| 55.0 | 41.0 | 9.0 | 5.0 | 0.3 | 120.0 | 105.0 | 12.5 | 5.0 | 0.5 | |
| 60.0 | 46.0 | 9.0 | 5.0 | 0.3 | 125.0 | 102.0 | 16.0 | 6.5 | 0.6 | |
| 63.0 | 48.0 | 11.0 | 5.0 | 0.5 | 130.0 | 107.0 | 16.0 | 6.5 | 0.6 | |
| 65.0 | 50.0 | 11.0 | 5.0 | 0.5 | 135.0 | 112.0 | 16.0 | 6.5 | 0.6 | |
| 70.0 | 55.0 | 11.0 | 5.0 | 0.5 | 140.0 | 117.0 | 16.0 | 6.5 | 0.6 | |
| 75.0 | 60.0 | 11.0 | 5.0 | 0.5 | 145.0 | 122.0 | 16.0 | 6.5 | 0.6 | |
| 80.0 | 65.0 | 11.0 | 5.0 | 0.5 | 150.0 | 127.0 | 16.0 | 6.5 | 0.6 | |
| 85.0 | 70.0 | 11.0 | 5.0 | 0.5 | 155.0 | 132.0 | 16.0 | 6.5 | 0.6 | |
| 90.0 | 75.0 | 11.0 | 5.0 | 0.5 | 160.0 | 137.0 | 16.0 | 6.5 | 0.6 | |
| 95.0 | 80.0 | 12.5 | 5.0 | 0.5 | 165.0 | 142.0 | 16.0 | 6.5 | 0.6 | |
| 100.0 | 85.0 | 12.5 | 5.0 | 0.5 | 170.0 | 147.0 | 16.0 | 6.5 | 0.6 | |
| 105.0 | 90.0 | 12.5 | 5.0 | 0.5 | 180.0 | 157.0 | 16.0 | 6.5 | 0.6 | |
| 110.0 | 95.0 | 12.5 | 5.0 | 0.5 |
|
|
|
|
|

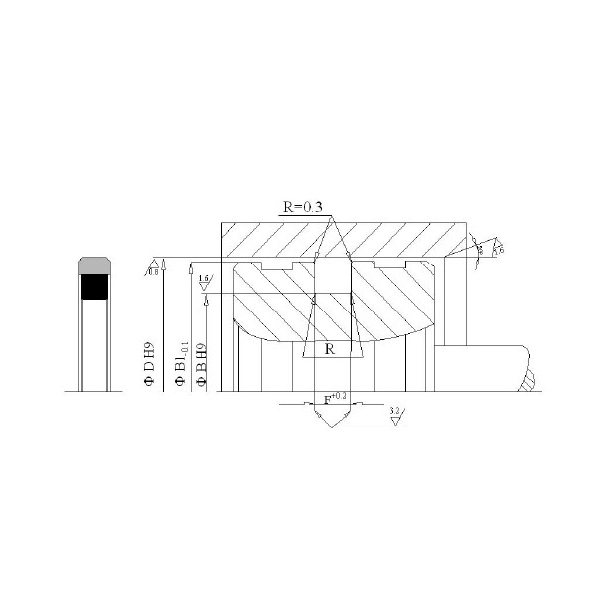

| Spesifikasi dan Dimensi | ||||||||||
| Diameter silinder | Diameter bawah | Diameter dasar | Lebar | Panduan Min |
|
Diameter silinder | Diameter bawah | Diameter dasar | Lebar | Panduan Min |
| Dh9 | D H9 | d 1 | L | Z | Dh9 | D H9 | d 1 | L | Z | |
| 100 | 80 | 99 | 21.2 | 6 | 150 | 120 | 148.5 | 29 | 7.5 | |
| 110 | 90 | 109 | 21.2 | 6 | 160 | 130 | 158.5 | 29 | 7.5 | |
| 120 | 95 | 119 | 25.3 | 7.5 | 180 | 150 | 178.5 | 31.5 | 7.5 | |
| 140 | 115 | 139 | 25.8 | 7.5 | 200 | 170 | 198.5 | 33.5 | 7.5 | |
| Contoh Pemesanan AQ0800 80 × 64.5 × 6.3 (D × D × L) PTFE3-R01 PTFE3 R01-material Kode | ||||||||||||||||
| Nomor produk | D | d | L+0.2 | RMax |
|
Nomor produk | D | d | L+0.2 | RMax |
|
Nomor produk | D | d | L+0.2 | RMax |
| AQ0160 | 16 | 5 | 4.2 | 0.8 | AQ0800L | 80 | 64.5 | 6.3 | 1.2 | AQ1500 | 150 | 129 | 8.1 | 1.6 | ||
| Add0180 | 18 | 7 | 42 | 0.8 | AQ0800 | 80 | 59 | 8.1 | 1.6 | AQ1600 | 160 | 139 | 8.1 | 1.6 | ||
| AQ0200 | 20 | 9 | 4.2 | 0.8 | AQ0850L | 85 | 69.5 | 6.3 | 1.2 | AQ1700 | 170 | 149 | 8.1 | 1.6 | ||
| AQ0220 | 22 | 11 | 4.2 | 0.8 | AQ0850 | 85 | 64 | 8.1 | 1.6 | AQ1800 | 180 | 159 | 8.1 | 1.6 | ||
| AQ0250 | 25 | 14 | 4.2 | 0.8 | AW0900L | 90 | 74.5 | 6.3 | 1.2 | AQ1900 | 190 | 169 | 8.1 | 1.6 | ||
| AQ0280 | 28 | 17 | 4.2 | 0.8 | AQ0900 | 90 | 69 | 8.1 | 1.6 | AQ2000 | 200 | 179 | 8.1 | 1.6 | ||
| AQ0300 | 30 | 19 | 4.2 | 0.8 | AQ0950L | 95 | 79.5 | 6.3 | 1.2 | AQ2100 | 210 | 189 | 8.1 | 1.6 | ||
| AQ0320 | 32 | 21 | 4.2 | 0.8 | AQ0950 | 95 | 74 | 8.1 | 1.6 | AQ2200 | 220 | 199 | 8.1 | 1.6 | ||
| AQ0350 | 35 | 24 | 4.2 | 0.8 | AQ1000L | 100 | 84.5 | 6.3 | 1.2 | AQ2300 | 230 | 209 | 8.1 | 1.6 | ||
| AQ0400 | 40 | 29 | 4.2 | 0.8 | AQ1000 | 100 | 79 | 8.1 | 1.6 | AQ2400 | 240 | 219 | 8.1 | 1.6 | ||
| Contoh Pemesanan AQF0800 80 × 67 × 8.3 (D × D × L) PTFE3-R01 Kode Bahan | ||||||||||||||||
| Nomor produk |
D H9 |
d H9 |
L+0.2 | RMax |
|
Nomor produk |
D H9 |
d H9 |
L+0.2 | RMax |
|
Nomor produk |
D H9 |
d H9 |
L+0.2 | RMax |
| AQF0400 | 40 | 30 | 6.3 | 1.2 | AQF01150 | 115 | 102 | 8.3 | 1.6 | AQF3200 | 320 | 302 | 12.3 | 3 | ||
| AQF0420 | 42 | 32 | 6.3 | 1.2 | AQF01200 | 120 | 107 | 8.3 | 1.6 | AQF3500 | 350 | 332 | 12.3 | 3 | ||
| AQF0450 | 45 | 35 | 6.3 | 1.2 | AQF01250 | 125 | 112 | 8.3 | 1.6 | AQF4000 | 400 | 382 | 12.3 | 3 | ||
| AQF0480 | 48 | 38 | 6.3 | 1.2 | AQF01300 | 130 | 117 | 8.3 | 1.6 | AQF4200 | 420 | 402 | 12.3 | 3 | ||
| AQF0500 | 50 | 40 | 6.3 | 1.2 | AQF1350 | 135 | 117 | 12.3 | 3 | AQF4500 | 450 | 432 | 12.3 | 3 | ||
| AQF0520 | 52 | 42 | 6.3 | 1.2 | AQF1400 | 140 | 122 | 12.3 | 3 | AQF4800 | 480 | 449 | 16.3 | 3 | ||
| AQF0550 | 55 | 45 | 6.3 | 1.2 | AQF1500 | 150 | 132 | 12.3 | 3 | AQF5000 | 500 | 469 | 16.3 | 3 | ||
| AQF0600 | 60 | 50 | 6.3 | 1.2 | AQF1600 | 160 | 142 | 12.3 | 3 | AQF6000 | 600 | 569 | 16.3 | 3 | ||
| AQF0630 | 63 | 53 | 6.3 | 1.2 | AQF1700 | 170 | 152 | 12.3 | 3 | AQF7000 | 700 | 669 | 16.3 | 3 | ||
| D | d | L | D1 |
|
D | d | L | D1 |
|
D | d | L | D1 |
| 20 | 12.5 | 3.2 | 19.7 | 63 | 50 | 6.3 | 62.6 | 100 | 79 | 8.1 | 99.5 | ||
| 25 | 17.5 | 3.2 | 24.7 | 65 | 52 | 6.3 | 64.6 | 105 | 84.5 | 6.3 | 104.6 | ||
| 25 | 14 | 4.2 | 24.7 | 70 | 59 | 4.2 | 69.7 | 105 | 89.5 | 6.3 | 104.6 | ||
| 32 | 24.5 | 3.2 | 31.7 | 70 | 54.5 | 6.3 | 69.6 | 110 | 89 | 8.1 | 109.5 | ||
| 32 | 21 | 4.2 | 31.7 | 70 | 57 | 6.3 | 69.6 | 115 | 94 | 8.1 | 114.5 | ||
| 40 | 32.5 | 3.2 | 39.7 | 75 | 59.5 | 6.3 | 74.6 | 120 | 99 | 8.1 | 119.5 | ||
| 40 | 29 | 4.2 | 39.7 | 75 | 62 | 6.3 | 74.6 | 125 | 109.5 | 6.3 | 124.6 | ||
| 45 | 34 | 4.2 | 44.7 | 80 | 69 | 4.2 | 79.7 | 125 | 104 | 8.1 | 124.5 | ||
| 45 | 32 | 6.3 | 44.6 | 80 | 64.5 | 6.3 | 79.6 | 140 | 119 | 8.1 | 139.5 | ||
| 50 | 39 | 4.2 | 49.7 | 85 | 71.5 | 6.3 | 84.6 | 160 | 139 | 8.1 | 159.5 | ||
| 50 | 34.5 | 6.3 | 49.6 | 90 | 74.5 | 6.3 | 89.6 | 200 | 179 | 8.1 | 199.5 |
| Rentang aperture D H9 |
Diameter alur D H9 |
Lebar alur L+0.2 |
Clearance Radial SMAX | Sudut bulat Rmax |
Talang Z |
Diameter kawat o-ring | |||
| Tipe standar RPW |
Beban ringan RPW-Q |
Beban berat RPW-Z |
0 ~ 20Mpa | 20-40Mpa | |||||
| 8 ~ 14.9 | 15 ~ 39.9 | - | D-4.9 | 2.2 | 0.20 | 0.15 | 0.4 | 2 | 1.80 |
| 15 ~ 39.9 | 40 ~ 79.9 | - | D-7.5 | 3.2 | 0.25 | 0.15 | 0.6 | 3 | 2.65 |
| 40 ~ 79.9 | 80 ~ 132.9 | 15 ~ 39.9 | D-11.0 | 4.2 | 0.25 | 0.20 | 1.0 | 4 | 3.55 |
| 80 ~ 132.9 | 133 ~ 329.9 | 40 ~ 79.9 | D-5.5 | 6.3 | 0.30 | 0.20 | 1.3 | 5 | 5.30 |
| 133 ~ 329.9 | 330 ~ 669.9 | 80 ~ 132.9 | D-21.0 | 8.1 | 0.35 | 0.25 | 1.8 | 7 | 7.00 |
| 330-669.9 | 670 ~ 999.9 | 133 ~ 329.9 | D-214.5 | 8.1 | 0.35 | 0.25 | 1.8 | 7 | 7.00 |
| 670 ~ 999.9 | - | 330 ~ 669.9 | D-28.0 | 9.5 | 0.5 | 0.30 | 2.5 | 8 | 8.60 |
| > 1000 | D-38 | 13.8 | 0.7 | 0.60 | 3 | 10 | 12.0 | ||
| Catatan: 1. Untuk diameter lubang ≤ 30mm, disarankan untuk menggunakan alur terbuka. | |||||||||
| 2. Untuk tekanan> 40MPA, area akar segel menggunakan toleransi pas H8/F8. | |||||||||
|
|
|||||||||||||
| Nomor pesanan | Dh8 | Dh9 | L+0,2 |
|
Nomor pesanan | Dh8 | Dh9 | L+0,2 |
|
Nomor pesanan | Dh8 | Dh9 | L+0,2 |
| TDA0400 | 40 | 32 | 7.5 | TDA1150 | 115 | 100 | 13 | TDA2800 | 280 | 260 | 17 | ||
| TDA0450 | 45 | 37 | 7.5 | TDA1200 | 120 | 105 | 13 | TDA3000 | 300 | 280 | 17 | ||
| TDA0500 | 50 | 42 | 7.5 | TDA1250 | 125 | 110 | 13 | TDA3200 | 320 | 300 | 17 | ||
| TDA0550 | 55 | 45 | 7.5 | TDA1300 | 130 | 115 | 13 | TDA3500 | 350 | 320 | 21 | ||
| TDA0600 | 60 | 45 | 13 | TDA1400 | 140 | 120 | 13 | TDA3700 | 370 | 345 | 17 | ||
| TDA0630 | 63 | 53 | 8.5 | TDA1450 | 145 | 125 | 13 | TDA3800 | 380 | 350 | 21 | ||
| TDA0630A | 63 | 48 | 13 | TDA1500 | 150 | 130 | 13 | TDA3900 | 390 | 360 | 21 | ||
| TDA0650 | 65 | 50 | 8.5 | TDA1600 | 160 | 140 | 13 | TDA4100 | 410 | 380 | 21 | ||
| TDA0650A | 65 | 50 | 13 | TDA1600A | 160 | 140 | 17 | TDA4300 | 430 | 400 | 21 | ||
| TDA0700 | 70 | 55 | 13 | TDA1700 | 170 | 150 | 17 | TDA4500 | 450 | 420 | 21 | ||
| TDA0750 | 75 | 60 | 13 | TDA1800 | 180 | 160 | 17 | TDA4800 | 480 | 450 | 21 | ||
| TDA0800 | 80 | 65 | 13 | TDA1900 | 190 | 170 | 17 | TDA5000 | 500 | 475 | 17 | ||
| TDA0850 | 85 | 70 | 13 | TDA2000 | 200 | 180 | 17 | TDA5100 | 510 | 480 | 21 | ||
| TDA0900 | 90 | 75 | 13 | TDA2100 | 210 | 190 | 17 | TDA5900 | 590 | 560 | 21 | ||
| TDA0950 | 95 | 80 | 13 | TDA2200 | 220 | 200 | 17 | TDA6000 | 600 | 570 | 21 | ||
| TDA1000 | 100 | 85 | 13 | TDA2250 | 225 | 205 | 17 | TDA6700 | 670 | 640 | 21 | ||
| TDA1100 | 110 | 95 | 13 | TDA2500 | 250 | 230 | 17 |
|
|
|
|
||
| Catatan: Jika spesifikasi yang diperlukan tidak ada di tabel ini, silakan hubungi kami. | |||||||||||||
| Dimensi instalasi |
|
|
|
|
|
|
|
|
|
|
|
Panjang talang | |||||
| Diameterdh8 silinder | Groove Bawah Diameterdh9 | Lebar slot L+0,2 | Tinggi segel H |
|
|
Kisaran diameter silinder | Panjang talang E≥ | ||||||||||
| 40-120 | D-10 | 16 | 15 |
|
|
40-124 | 7 | ||||||||||
| 121-300 | D-12 | 16 | 15 |
|
|
125-299 | 10 | ||||||||||
| 301-380 | D-14 | 16 | 15 |
|
|
300-630 | 15 | ||||||||||
| > 380 | D-16 | 16 | 15 |
|
|
||||||||||||
|
|
|
|
|
|
|
|
|
||||||||||
| Nomor pesanan | Dh8 | Dh9 | L+0.2 |
|
Nomor pesanan | Dh8 | Dh9 | L+0.2 |
|
Nomor pesanan | Dh8 | Dh9 | L+0.2 | ||||
| TDMA0400 | 40 | 30 | 16 | TDMA1150 | 115 | 105 | 16 | TDMA2500 | 250 | 238 | 16 | ||||||
| TDMA0450 | 45 | 35 | 16 | TDMA1200 | 120 | 110 | 16 | TDMA2800 | 280 | 268 | 16 | ||||||
| TDMA0500 | 50 | 40 | 16 | TDMA1250 | 125 | 113 | 16 | TDMA3000 | 300 | 288 | 16 | ||||||
| TDMA0550 | 55 | 45 | 16 | TDMA1300 | 130 | 118 | 16 | TDMA3200 | 320 | 306 | 16 | ||||||
| TDMA0560 | 56 | 46 | 16 | TDMA1350 | 135 | 123 | 16 | TDMA3500 | 350 | 336 | 16 | ||||||
| TDMA0600 | 60 | 50 | 16 | TDMA1400 | 140 | 128 | 16 | TDMA3800 | 380 | 366 | 16 | ||||||
| TDMA0630 | 63 | 53 | 16 | TDMA1500 | 150 | 138 | 16 | TDMA4000 | 400 | 384 | 16 | ||||||
| TDMA0650 | 65 | 55 | 16 | TDMA1600 | 160 | 148 | 16 | TDMA4200 | 420 | 404 | 16 | ||||||
| TDMA0700 | 70 | 60 | 16 | TDMA1700 | 170 | 158 | 16 | TDMA4500 | 450 | 434 | 16 | ||||||
| TDMA0750 | 75 | 65 | 16 | TDMA1800 | 180 | 168 | 16 | TDMA4800 | 480 | 464 | 16 | ||||||
| TDMA0800 | 80 | 70 | 16 | TDMA1900 | 190 | 178 | 16 | TDMA5000 | 500 | 484 | 16 | ||||||
| TDMA0850 | 85 | 75 | 16 | TDMA2000 | 200 | 188 | 16 | TDMA5600 | 560 | 544 | 16 | ||||||
| TDMA0900 | 90 | 80 | 16 | TDMA2100 | 210 | 198 | 16 | TDMA6000 | 600 | 584 | 16 | ||||||
| TDMA1000 | 100 | 90 | 16 | TDMA2200 | 220 | 208 | 16 | TDMA6300 | 630 | 614 | 16 | ||||||
| TDMA1100 | 110 | 100 | 16 | TDMA2250 | 225 | 213 | 16 |
|
|
|
|
||||||
| Catatan: Spesifikasi yang diperlukan tidak ada dalam tabel ini, tetapi juga dapat diproduksi. Silakan hubungi kami. | |||||||||||||||||

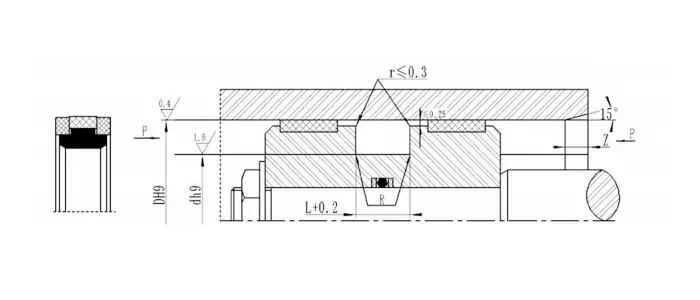

| Dimensi instalasi |
|
|
|
|
|
|
Panjang talang | |||||||
|
|
|
|
|
Kisaran diameter silinder | Panjang talang E≥ | |||||||||
|
|
|
|
|
|
<99 | 7 | ||||||||
| Diameter silinder Dh8 | Diameter dasar alur dh9 | Lebar slot L+0.2 | Tinggi segel H |
|
100-199 | 10 | ||||||||
| <96 | D-16.8 | 8 | 7.5 |
|
||||||||||
| 96-190 | D-20 | 10 | 9.5 |
|
200-309 | 12 | ||||||||
| 191-380 | D-28 | 13 | 12.5 |
|
310-559 | 15 | ||||||||
| > 380 | D-36 | 20 | 19.5 |
|
> 599 | 18 | ||||||||
|
|
|
|
|
|
|
|
||||||||

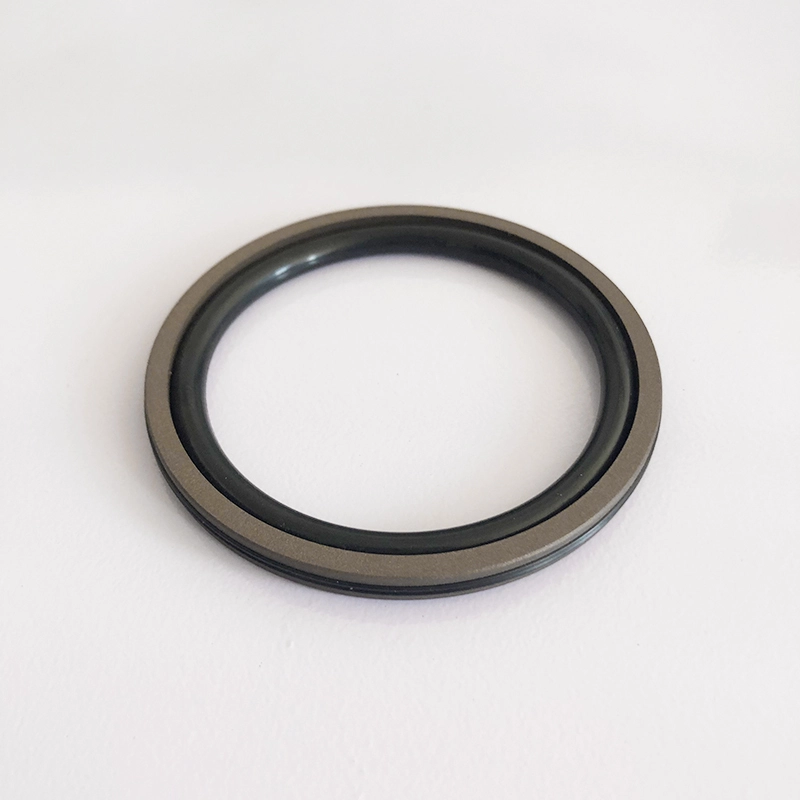

| Nomor pesanan | D H8 | D H9 | L+0.2 |
|
Nomor pesanan | D H8 | D H9 | L+0.2 |
|
Nomor pesanan | D H8 | D H9 | L+0.2 | |
| GGDA0400 | 40 | 23.2 | 8 | GGDA1050 | 105 | 85 | 10 | GGDA2500 | 250 | 222 | 13 | |||
| GGDA0450 | 45 | 28.2 | 8 | GGDA1100 | 110 | 90 | 10 | GGDA2800 | 280 | 252 | 13 | |||
| GGDA0500 | 50 | 33.2 | 8 | GGDA1150 | 115 | 95 | 10 | GGDA3000 | 300 | 272 | 13 | |||
| GGDA0550 | 55 | 38.2 | 8 | GGDA1200 | 120 | 100 | 10 | GGDA3200 | 320 | 292 | 13 | |||
| GGDA0560 | 56 | 39.2 | 8 | GGDA1250 | 125 | 105 | 10 | GGDA3500 | 350 | 322 | 13 | |||
| GGDA0600 | 60 | 43.2 | 8 | GGDA1300 | 130 | 110 | 10 | GGDA3800 | 380 | 352 | 13 | |||
| GGDA0630 | 63 | 46.2 | 8 | GGDA1350 | 135 | 115 | 10 | GGDA4000 | 400 | 364 | 20 | |||
| GGDA0650 | 65 | 48.2 | 8 | GGDA1400 | 140 | 120 | 10 | GGDA4200 | 420 | 384 | 20 | |||
| GGDA0700 | 70 | 53.2 | 8 | GGDA1500 | 150 | 130 | 10 | GGDA4500 | 450 | 414 | 20 | |||
| GGDA0750 | 75 | 58.2 | 8 | GGDA1600 | 160 | 140 | 10 | GGDA4800 | 480 | 444 | 20 | |||
| GGDA0800 | 80 | 63.2 | 8 | GGDA1700 | 170 | 150 | 10 | GGDA5000 | 500 | 464 | 20 | |||
| GGDA0850 | 85 | 68.2 | 8 | GGDA1800 | 180 | 160 | 10 | GGDA5600 | 560 | 524 | 20 | |||
| GGDA0900 | 90 | 73.2 | 8 | GGDA1900 | 190 | 170 | 10 | GGDA6000 | 600 | 564 | 20 | |||
| GGDA0950 | 95 | 78.2 | 8 | GGDA2000 | 200 | 172 | 13 | GGDA6300 | 630 | 594 | 20 | |||
| GGDA1000 | 100 | 80 | 10 | GGDA2200 | 220 | 192 | 13 |
|
|
|
|
|||
| Catatan: Spesifikasi yang diperlukan tidak ada dalam tabel ini, tetapi juga dapat diproduksi. Silakan hubungi kami. Produk maksimum yang tersedia adalah 1600mm. | ||||||||||||||
| Kesenjangan ekstrusi |
|
|
|
|
|
|
|
|
|
|
|
||
| Tekanan MPa | GAP Ekstrusi SMAX |
|
|
|
|||||||||
| Diameter silinder D≤60mm | Diameter silinder D> 60mm |
|
|
|
|||||||||
| ≤5 | 0.4 | 0.5 |
|
|
|
||||||||
| ≤10 | 0.3 | 0.5 |
|
|
|
||||||||
| ≤20 | 0.2 | 0.3 |
|
|
|
||||||||
| ≤30 | 0.15 | 0.2 |
|
|
|
||||||||
| ≤40 | 0.1 | 0.15 |
|
|
|
||||||||
| Bagan Ukuran | |||||||||||||
| Nomor produk | D | d | H | L | D1 |
|
Nomor produk | D | d | H | L | D1 | |
| RCUP30*15*9.5 | 30 | 15 | 9.5 | 10.5 | 18 | RCUP40*32*5.5 | 40 | 32 | 5.5 | 6.5 | 35 | ||
| RCUP30*15*10 | 30 | 15 | 10 | 11 | 19 | RCUP40*32*8 | 40 | 32 | 8 | 9 | 35 | ||
| RCUP30*20*8 | 30 | 20 | 8 | 9 | 24 | RCUP40*33*8 | 40 | 33 | 8 | 9 | 36 | ||
| RCUP30*22*6.5 | 30 | 22 | 6.5 | 7 | 25 | RCUP45*30*10 | 45 | 30 | 10 | 11 | 35 | ||
| RCUP35*20*10 | 35 | 20 | 10 | 11 | 25 | RCUP50*30*12 | 50 | 30 | 12 | 13 | 35 | ||
| RCUP35*25*8 | 35 | 25 | 8 | 9 | 29 | RCUP50*32*10 | 50 | 32 | 10 | 11 | 35 | ||
| RCUP35*27*10 | 35 | 27 | 10 | 11 | 30 | RCUP50*35*8.5 | 50 | 35 | 8.5 | 9.5 | 40 | ||
| RCUP40*25*10 | 40 | 25 | 10 | 11 | 30 | RCUP50*35*10 | 50 | 35 | 10 | 11 | 40 | ||
| RCUP40*30*6.5 | 40 | 30 | 6.5 | 7.5 | 34 | RCUP50*40*5 | 50 | 40 | 5 | 5.5 | 44 | ||
| RCUP40*30*10 | 40 | 30 | 10 | 11 | 34 | RCUP50*40*8 | 50 | 40 | 8 | 9 | 43 | ||
| Nomor produk | D | d | H | L1 | L2 | T |
|
Nomor produk | D | d | H | L1 | L2 | T |
| Yxd11*5*8 | 11 | 5 | 8 | 9 | 10.5 | 1.5 | Yxd55*47*10 | 55 | 47 | 10 | 12 | 13.5 | 1.5 | |
| Yxd12*6*8 | 12 | 6 | 8 | 9 | 10.5 | 1.5 | Yxd56 * 48 * 10 | 56 | 48 | 10 | 12 | 13.5 | 1.5 | |
| Yxd14*8*8 | 14 | 8 | 8 | 9 | 10.5 | 1.5 | Yxd60 * 48 * 14 | 60 | 48 | 14 | 16 | 18 | 2 | |
| Yxd16*10*8 | 16 | 10 | 8 | 9 | 10.5 | 1.5 | Yxd63*51*14 | 63 | 51 | 14 | 16 | 18 | 2 | |
| Yxd18*12*8 | 18 | 12 | 8 | 9 | 10.5 | 1.5 | Yxd65 * 53 * 14 | 65 | 53 | 14 | 16 | 18 | 2 | |
| Yxd20*14*8 | 20 | 14 | 8 | 9 | 10.5 | 1.5 | Yxd70*58*14 | 70 | 58 | 14 | 16 | 18 | 2 | |
| Yxd22*16*8 | 22 | 16 | 8 | 9 | 10.5 | 1.5 | Yxd75*63*14 | 75 | 63 | 14 | 16 | 18 | 2 | |
| Yxd24*18*8 | 24 | 18 | 8 | 9 | 10.5 | 1.5 | Yxd78*66*14 | 78 | 66 | 14 | 16 | 18 | 2 | |
| Yxd25*19*8 | 25 | 19 | 8 | 9 | 10.5 | 1.5 | Yxd80 * 68 * 14 | 80 | 68 | 14 | 16 | 18 | 2 | |
| YXD28*22*8 | 28 | 22 | 8 | 9 | 10.5 | 1.5 | Yxd85 * 73 * 14 | 85 | 73 | 14 | 16 | 18 | 2 | |
| YXD30*22*10 | 30 | 22 | 10 | 12 | 13.5 | 1.5 | Yxd90*78*14 | 90 | 78 | 14 | 16 | 18 | 2 | |
| Yxd32*24*10 | 32 | 24 | 10 | 12 | 13.5 | 1.5 | YXD95*83*14 | 95 | 83 | 14 | 16 | 18 | 2 | |
| YXD35*27*10 | 35 | 27 | 10 | 12 | 13.5 | 1.5 | YXD100*88*14 | 100 | 88 | 14 | 16 | 18 | 2 |
Alamat
No.1 Ruichen Road, Taman Industri Dongliuting, Distrik Chengyang, Kota Qingdao, Provinsi Shandong, Cina
Telp
