Segel batang piston hidrolik

Ruichen Seals memiliki pengalaman luas dalam produksi dan pengembangan segel dan bahan penyegelan. Segel batang piston hidrolik kami mencakup berbagai model yang berbeda. Anda dapat membuat pilihan yang cocok berdasarkan informasi terperinci di bawah ini, atau hubungi kami untuk mendapatkan solusi penyegelan yang lebih cocok dan disesuaikan.

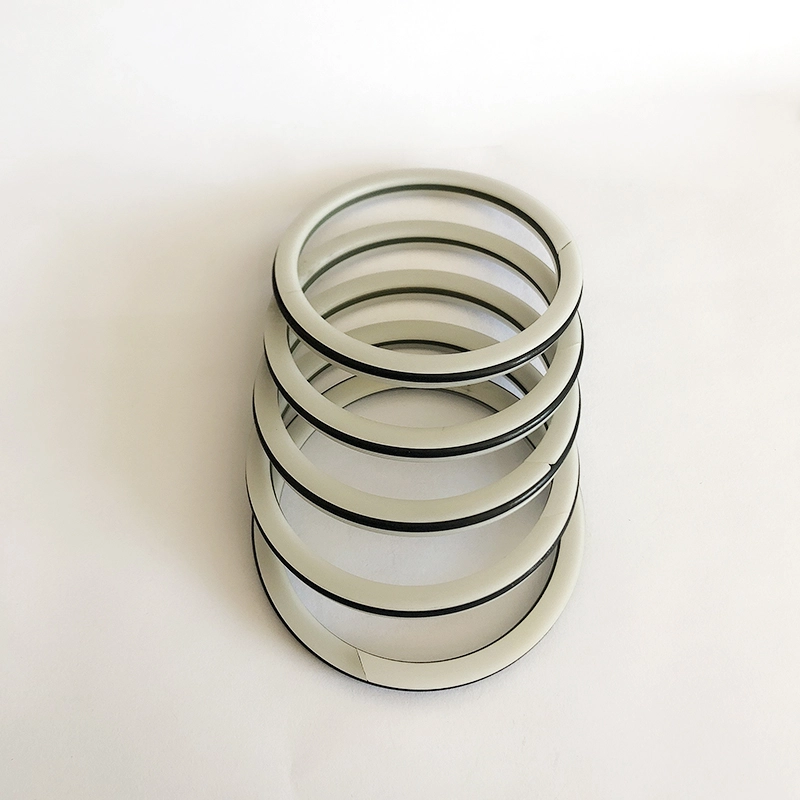

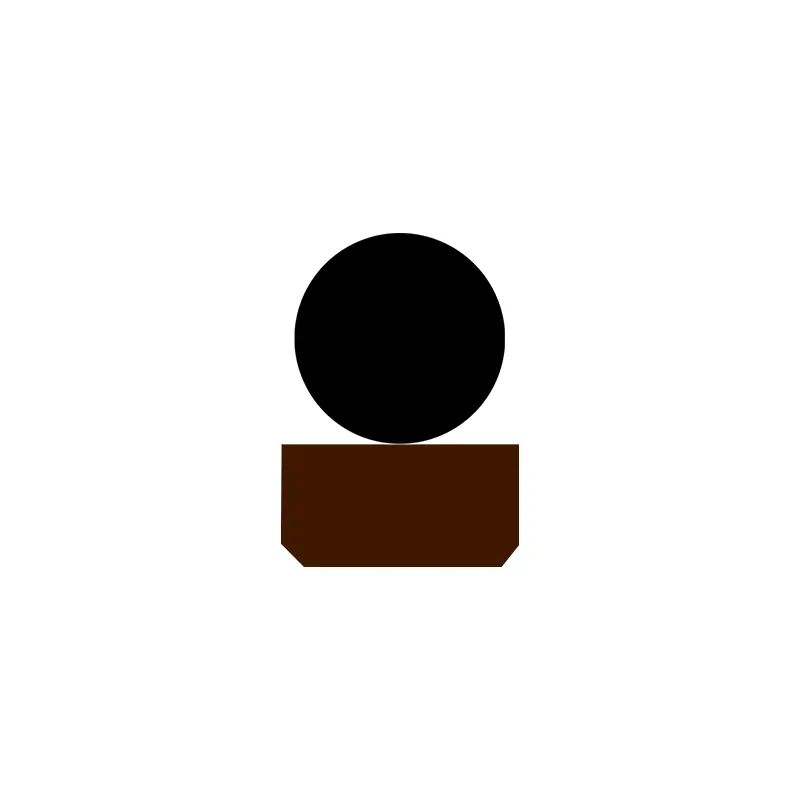

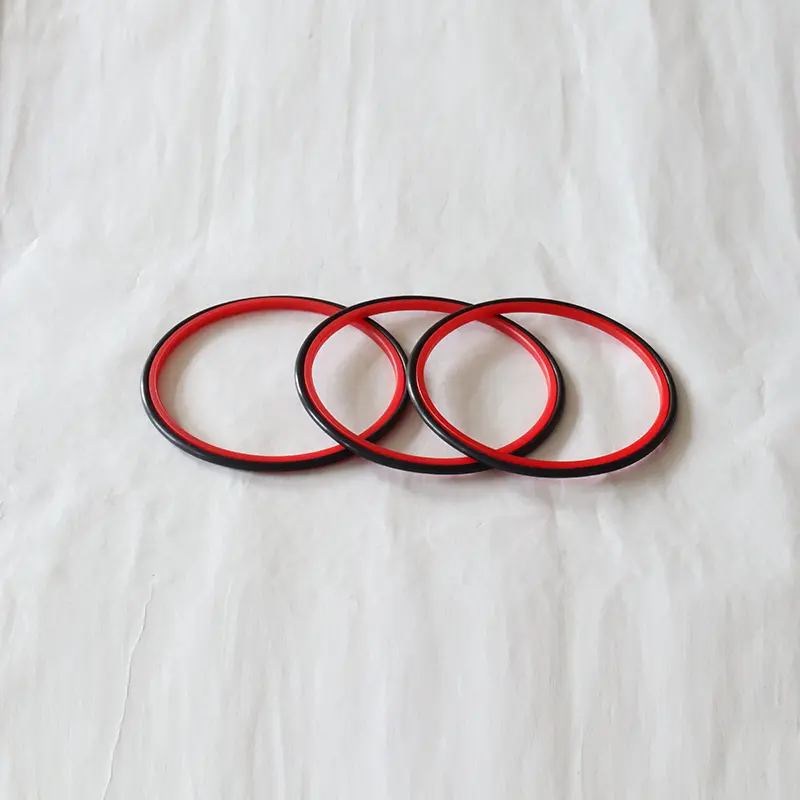

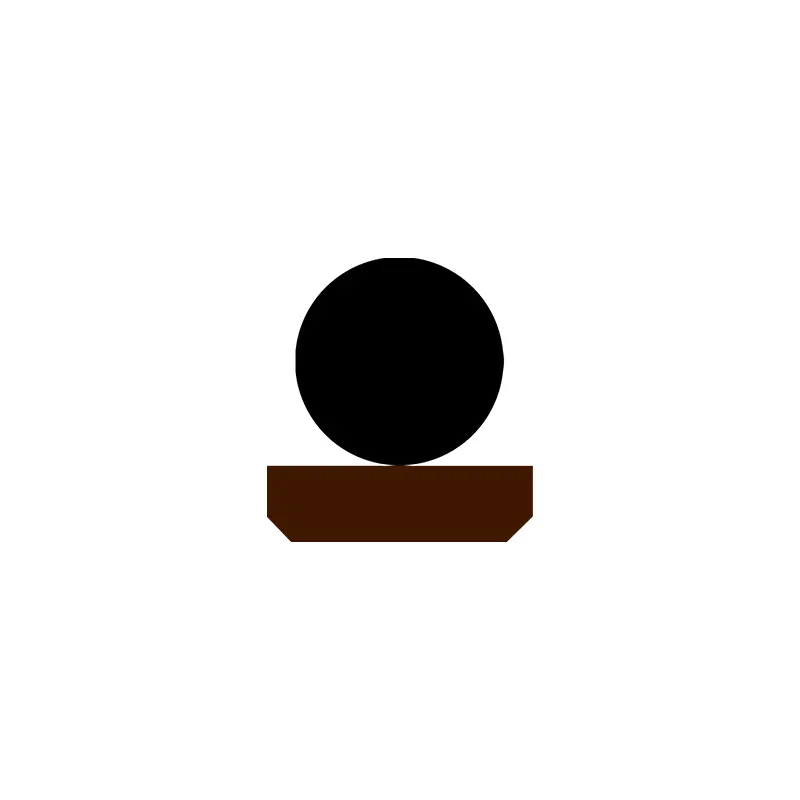

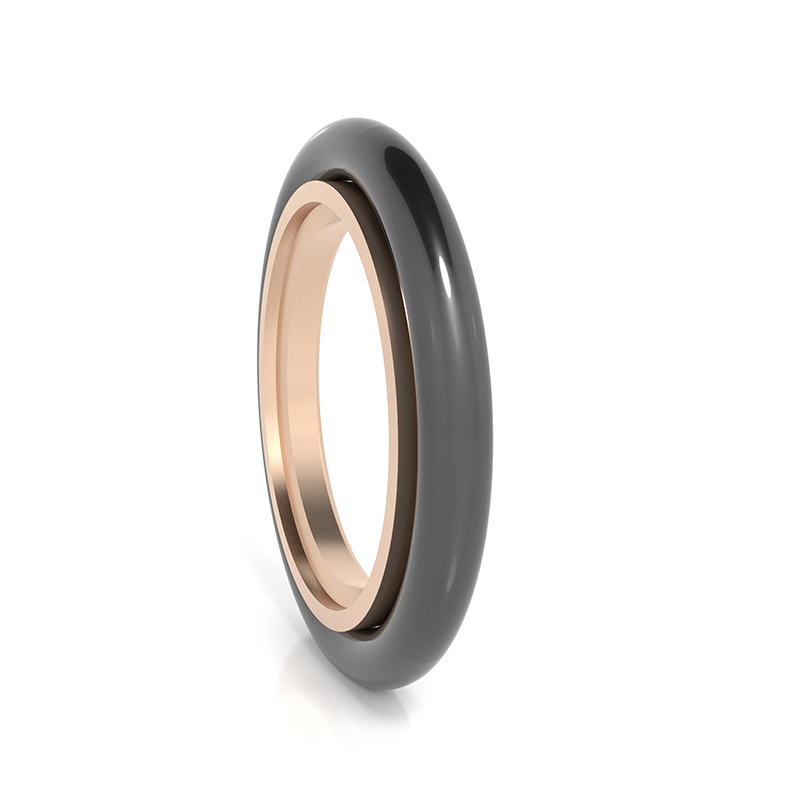

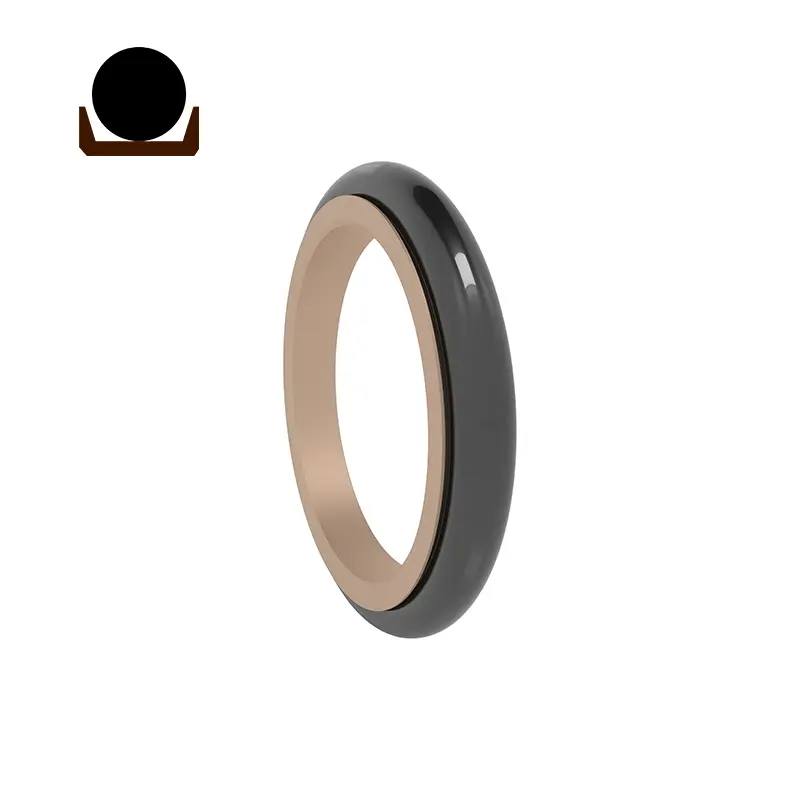

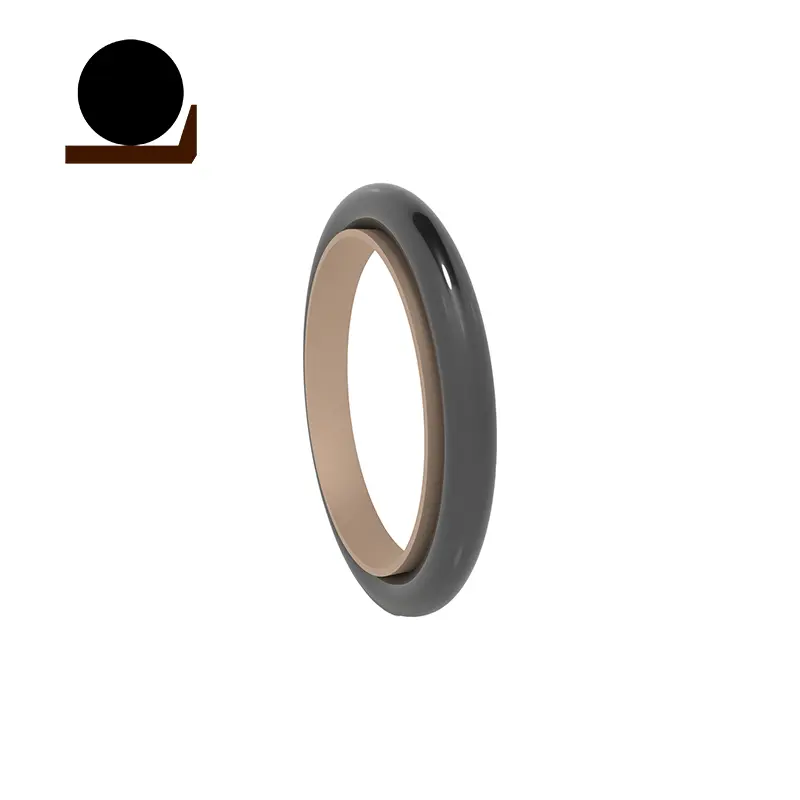

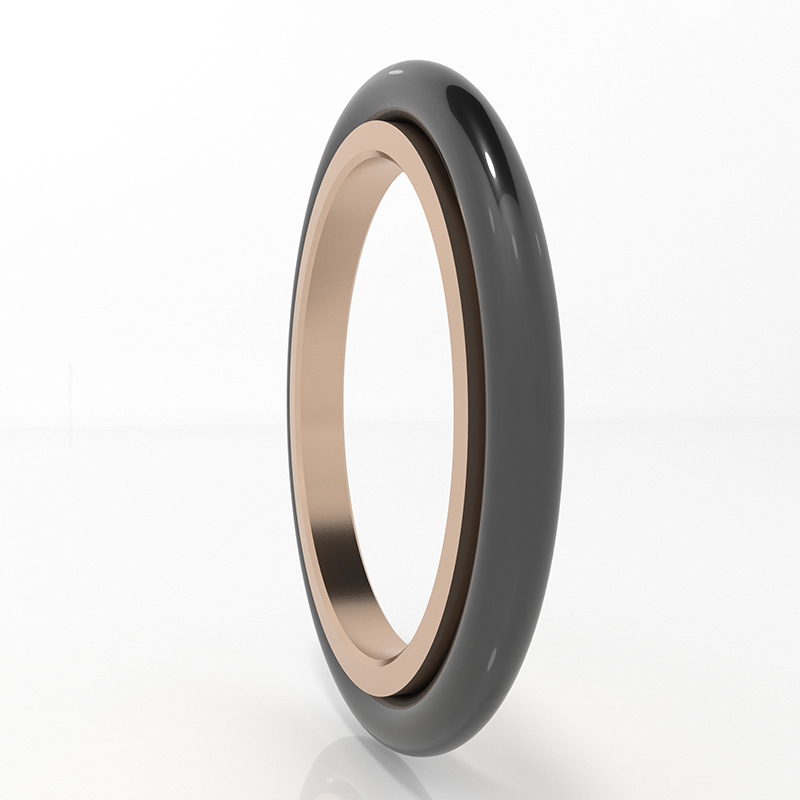

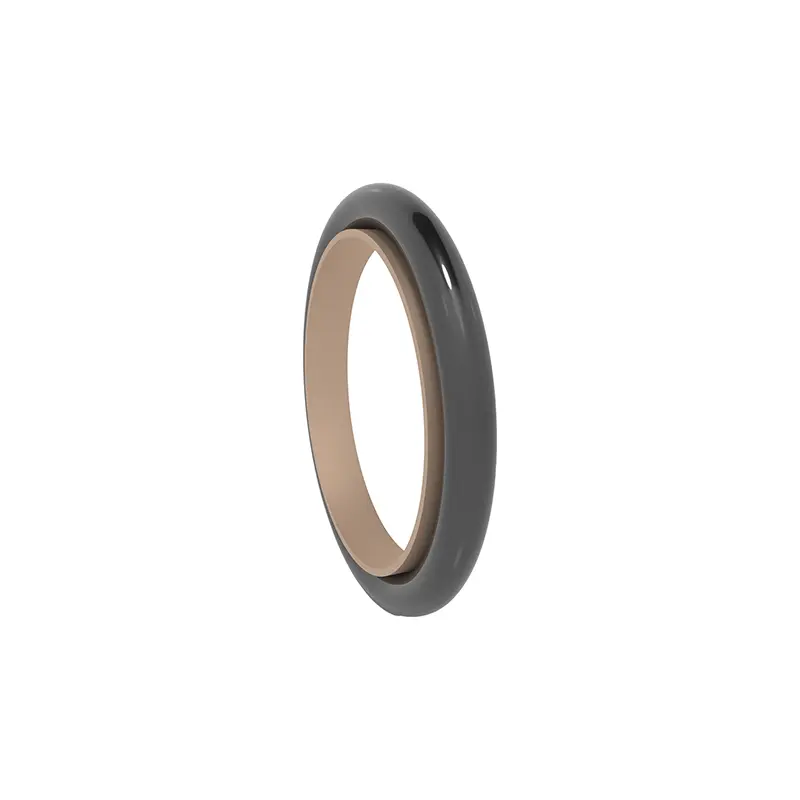

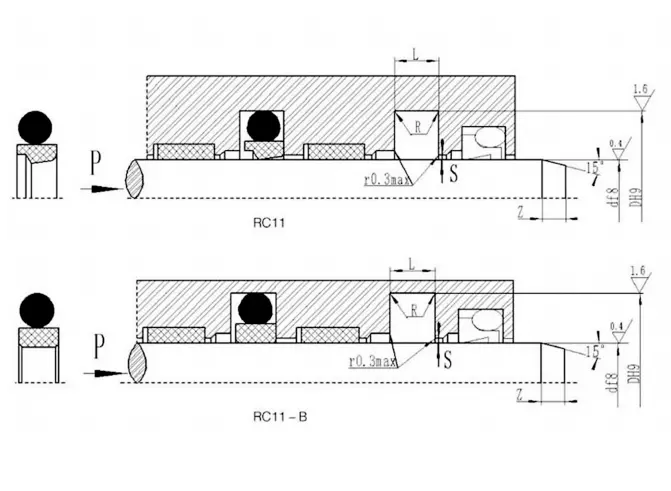

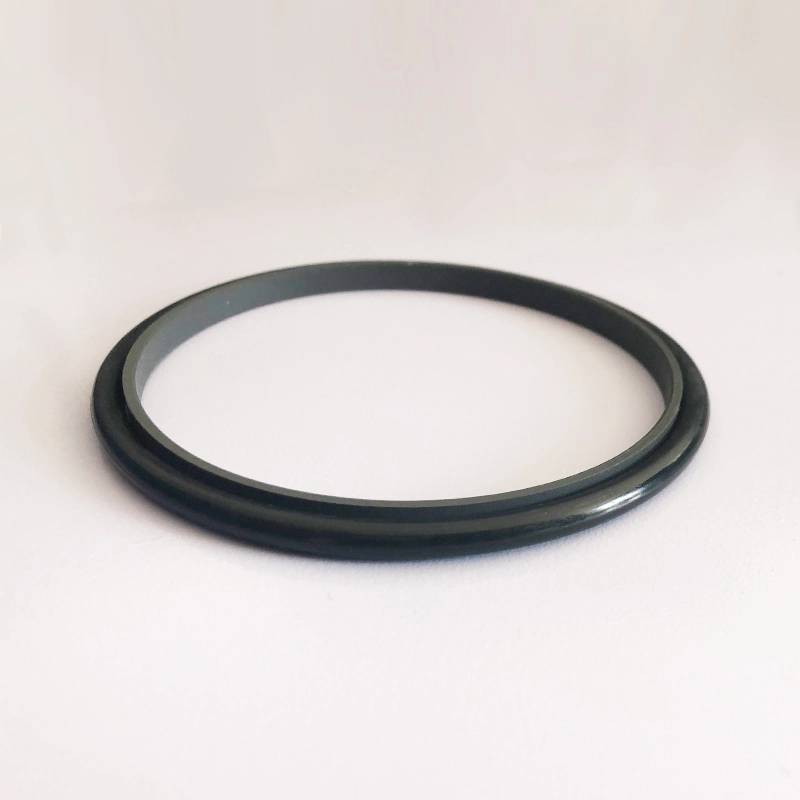

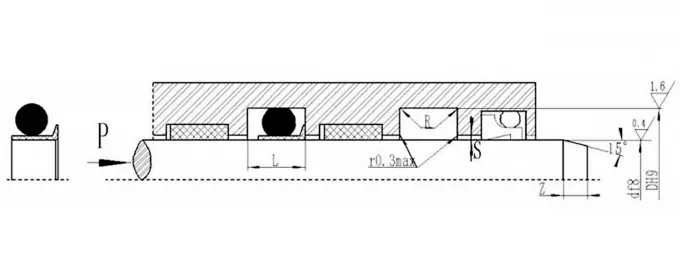

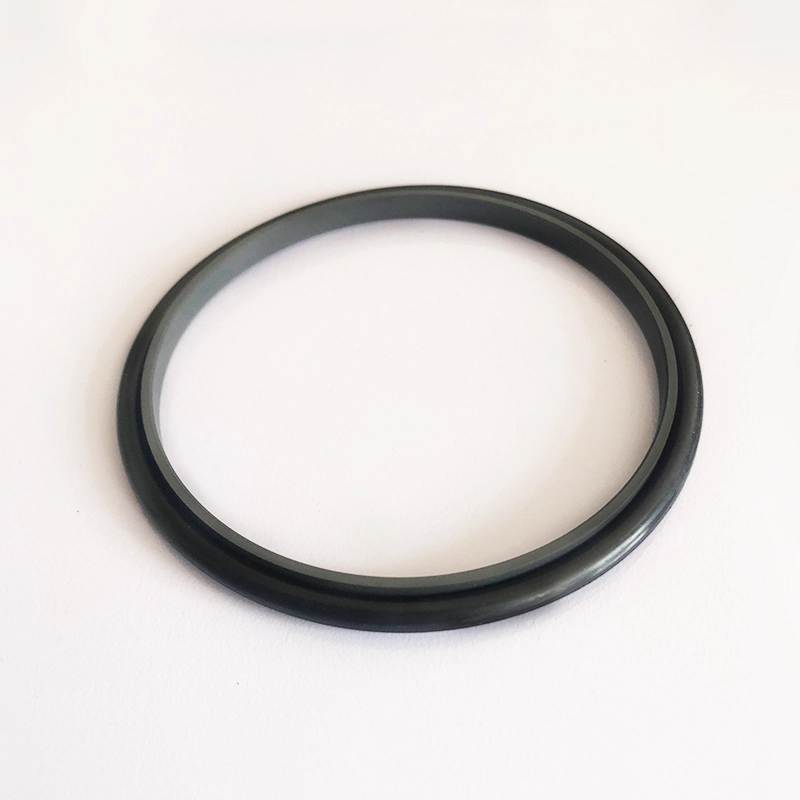

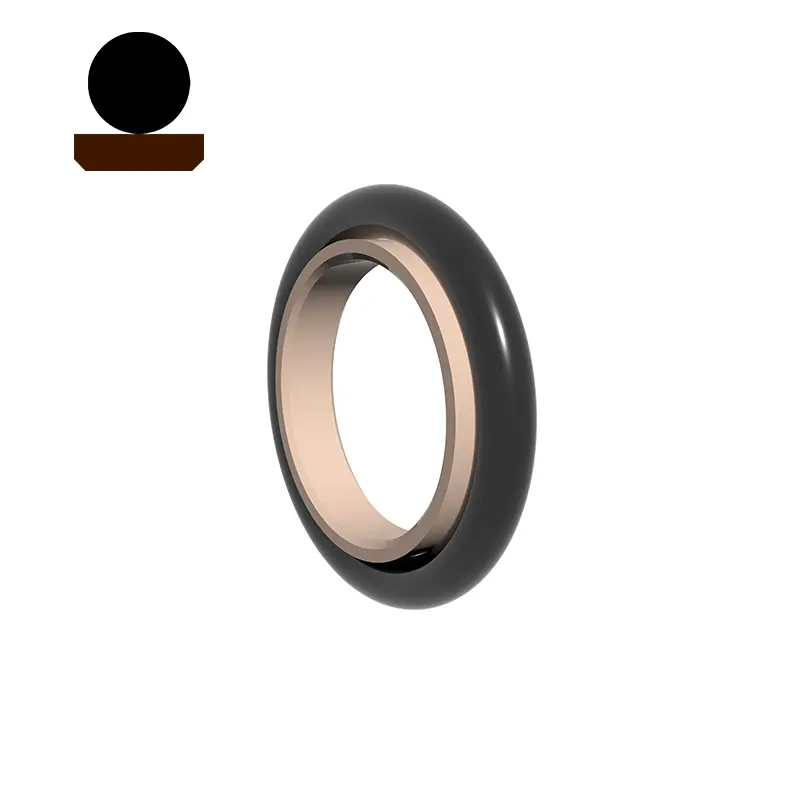

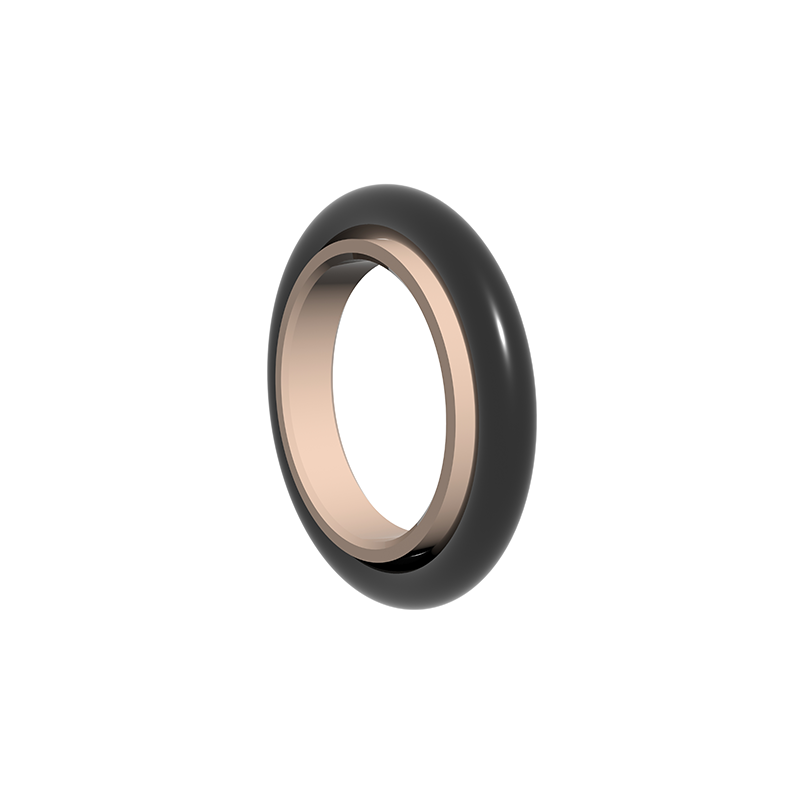

RC11 terdiri dari cincin penyegelan ptfe yang diisi dan cincin karet berbentuk O, cocok untuk penyegelan tekanan satu arah yang sesuai dengan hidrolik.

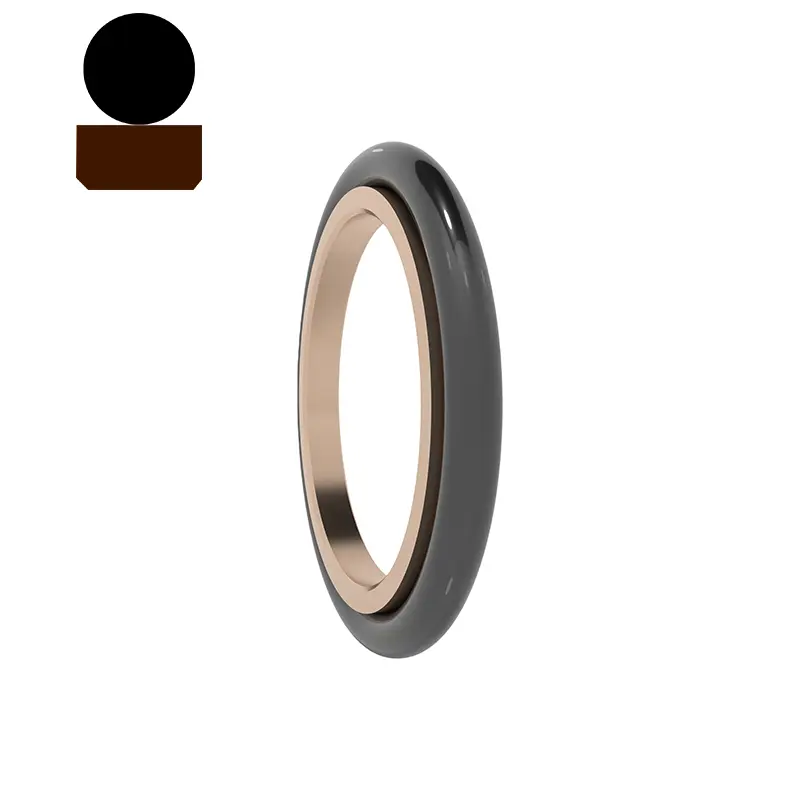

RC11-B terdiri dari cincin penyegelan persegi panjang PTFE yang diisi dan cincin karet berbentuk O, cocok untuk penyegelan tekanan dua arah yang dihapuskan hidrolik. O-ring memberikan gaya radial dan mengkompensasi keausan cincin penyegelan. Ini umumnya digunakan bersama dengan cincin panduan. Alur split (terbuka) harus digunakan untuk diameter batang kurang dari 30mm. Fitur:

1. Gesekan rendah, resistensi awal kecil, gerakan halus, gesekan dinamis dan statis yang sama, tidak ada merayap;

2. Stabilitas tekanan yang sangat tinggi di bawah tekanan dan kondisi keras;

3. High Life, dapat digunakan untuk segel pelumasan bebas minyak;

4. dapat digunakan untuk menyegel media viskositas rendah seperti air;

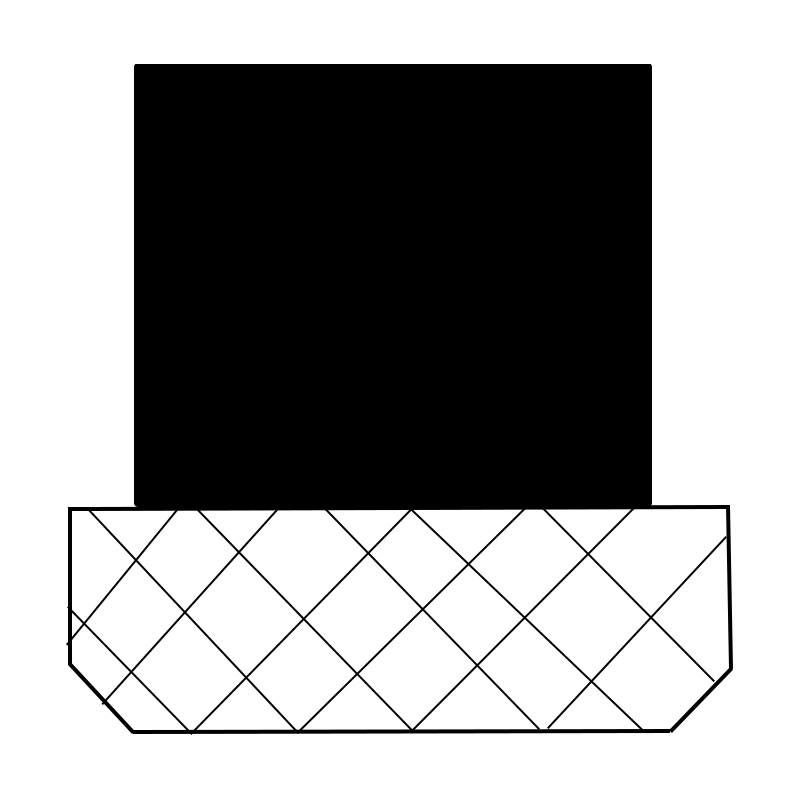

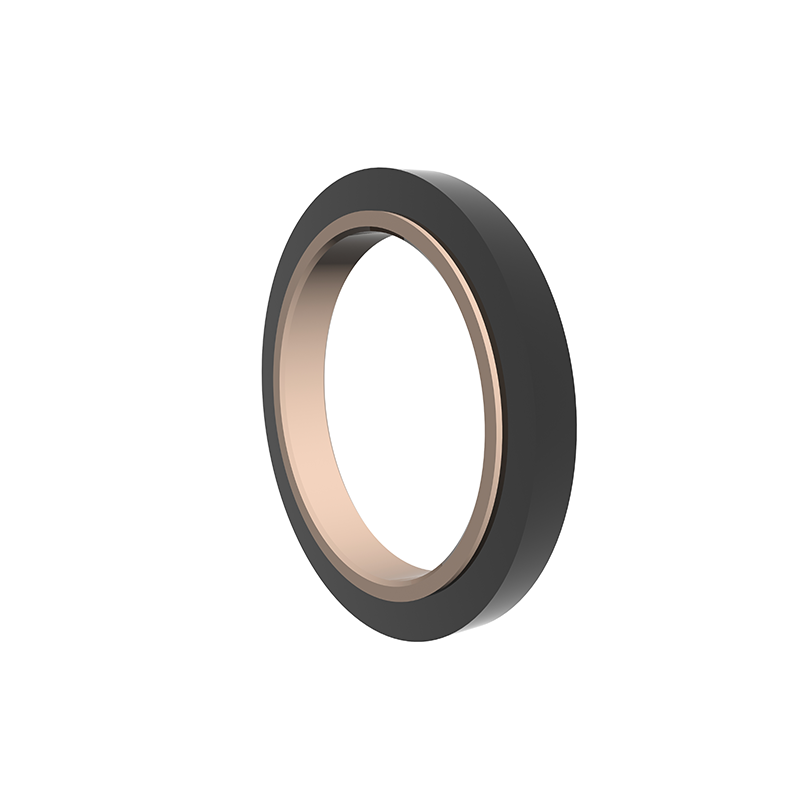

RC12 terdiri dari cincin penyegelan ptfe yang diisi dan cincin karet persegi panjang, cocok untuk penyegelan tekanan satu arah yang sesuai dengan hidrolik. Cincin persegi panjang memberikan gaya radial dan mengkompensasi keausan cincin penyegelan. Ini umumnya digunakan bersama dengan cincin panduan. Alur split (terbuka) harus digunakan untuk diameter batang kurang dari 30mm. Sebagian besar digunakan dalam peralatan hidrolik berat.

Fitur:

1. Gesekan rendah, resistensi awal kecil, gerakan halus, gesekan dinamis dan statis yang sama, tidak ada merayap;

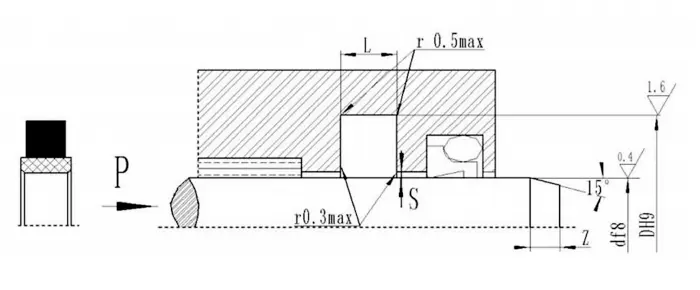

2. Stabilitas tekanan yang sangat tinggi di bawah tekanan dan kondisi keras;

3. High Life, dapat digunakan untuk segel pelumasan bebas minyak;

4. dapat digunakan untuk menyegel media viskositas rendah seperti air;

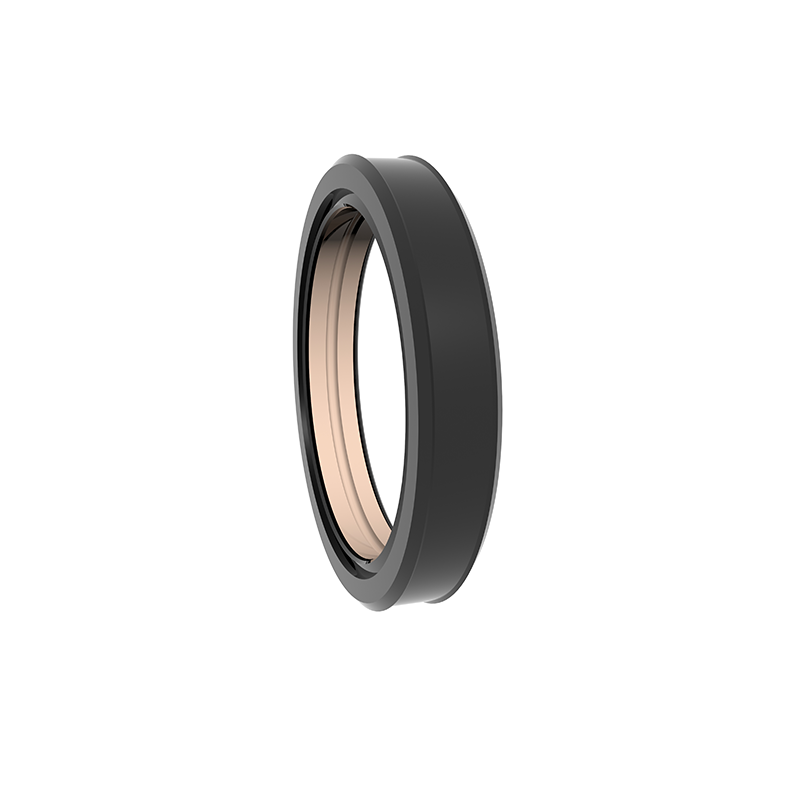

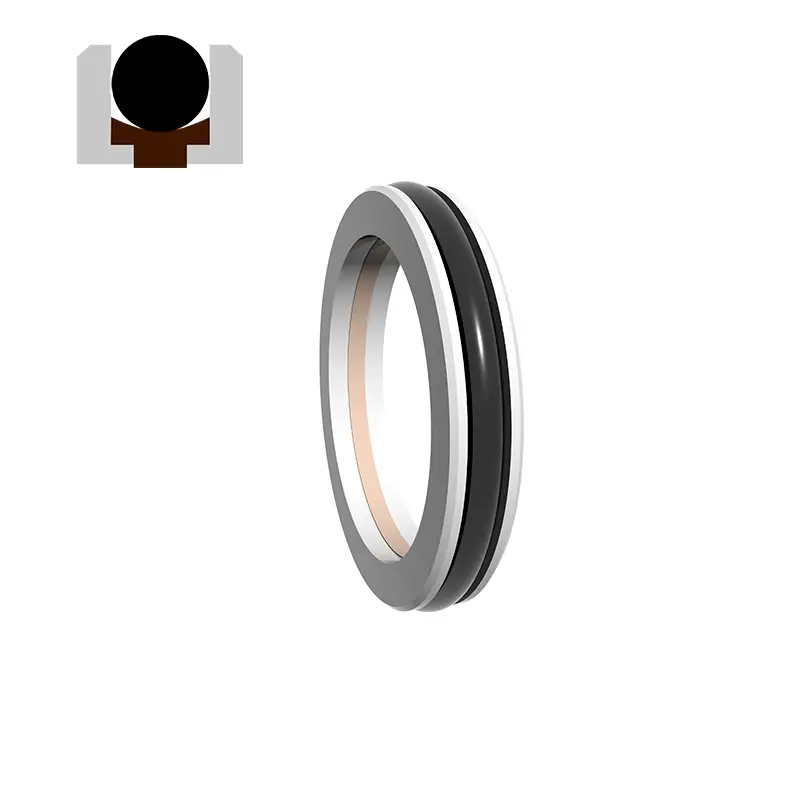

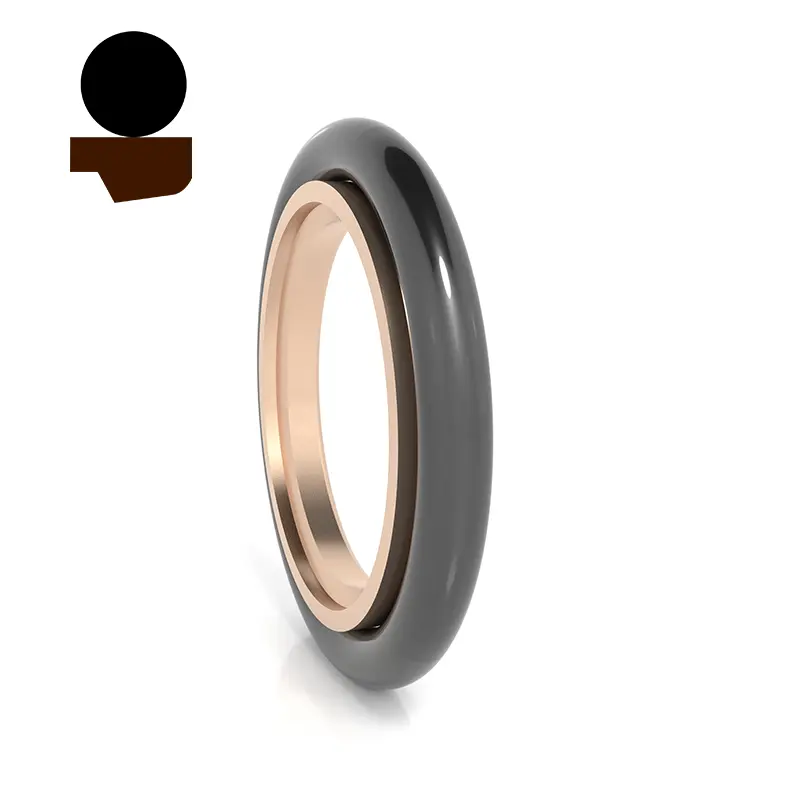

SPNC/RC13 terdiri dari cincin penyegelan berbentuk topi PTFE dan cincin karet berbentuk O, yang cocok untuk penyegelan tekanan dua kali lipat hidrolik dan pneumatik. Cincin berbentuk O memberikan gaya radial dan mengkompensasi keausan cincin penyegelan. Cincin penyegelan mengadopsi desain bibir tipis, yang memiliki kemampuan kompensasi tindak lanjut yang baik, sehingga kinerja penyegelan baik dan dapat dipasang di alur cincin GB12350. Alur split (terbuka) harus digunakan untuk diameter batang kurang dari 30mm. Fitur:

1. Ini dapat digunakan untuk hidrolik dan pneumatik, dan dapat digunakan untuk penyegelan tekanan dua arah;

2. Gesekan rendah, resistensi awal yang kecil, gerakan halus, gesekan dinamis dan statis yang sama, dan tidak merayap;

3. umur panjang, dapat digunakan untuk segel pelumasan bebas minyak;

4. Ruang Struktural Kecil, Pemasangan dan Pemeliharaan Mudah;

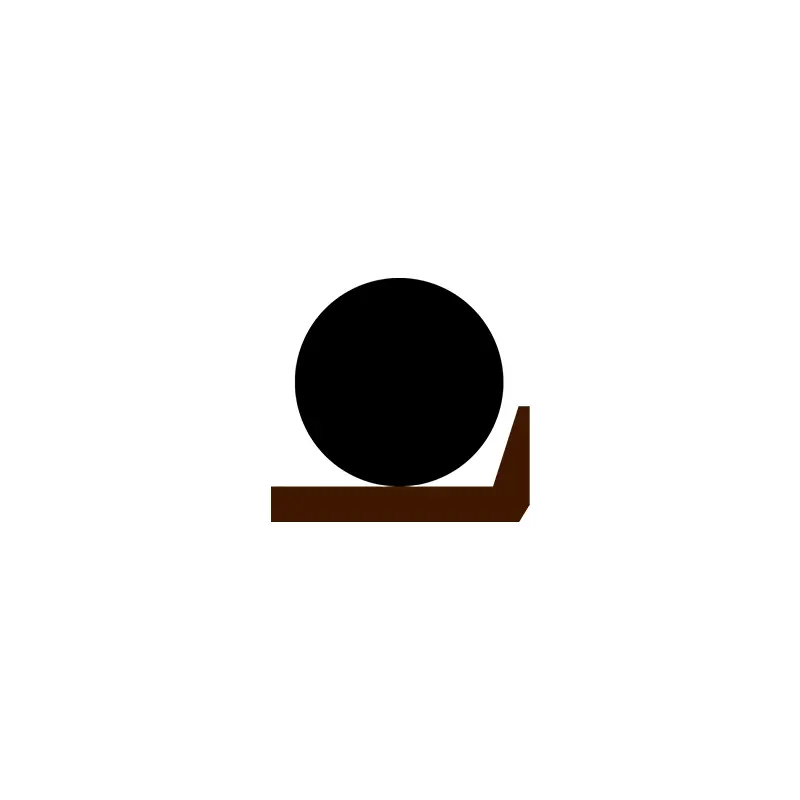

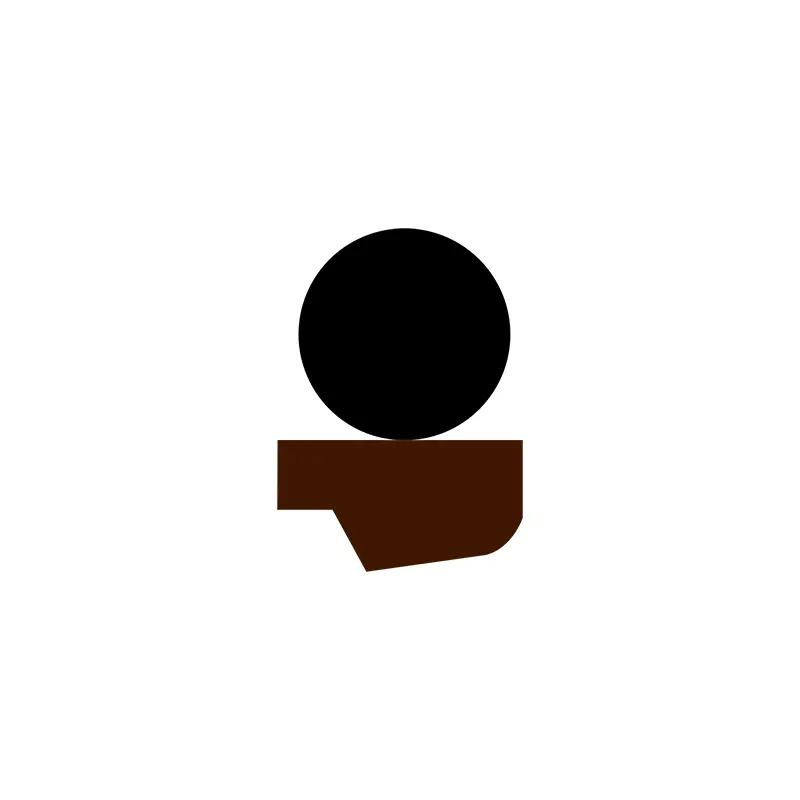

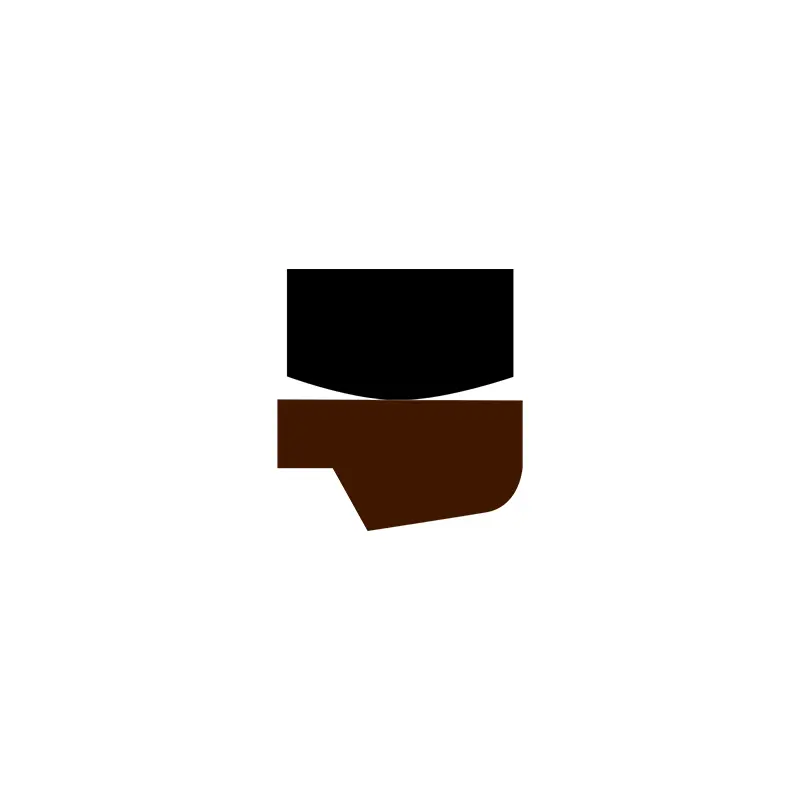

RC14 terdiri dari cincin penyegelan segitiga PTFE dan cincin karet berbentuk O, yang cocok untuk penyegelan tekanan satu arah hidrolik dan pneumatik. O-ring memberikan gaya radial dan mengkompensasi keausan cincin penyegelan. Karena cincin penyegelan mengadopsi desain bibir tipis, kemampuan kompensasi tindak lanjut lebih baik, sehingga kinerja penyegelannya bagus. Alur split (terbuka) harus digunakan untuk diameter batang kurang dari 30mm. Fitur:

1. Ini dapat digunakan untuk hidrolik dan pneumatik;

2 gesekan rendah, resistensi awal kecil, gerakan halus, gesekan dinamis dan statis yang sama, tidak ada merayap;

3. umur panjang, dapat digunakan untuk segel pelumasan bebas minyak;

4. Ruang Struktural Kecil, Pemasangan dan Pemeliharaan Mudah;

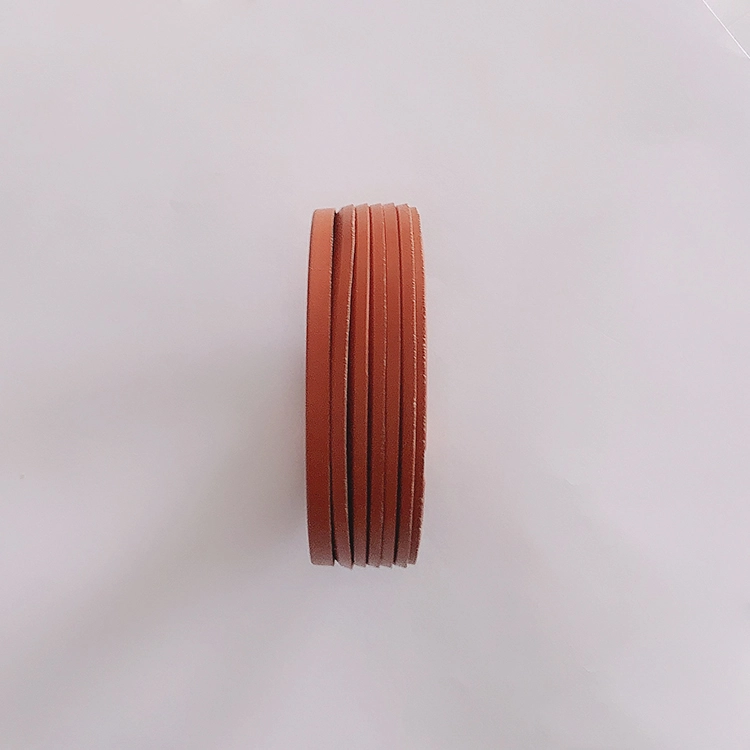

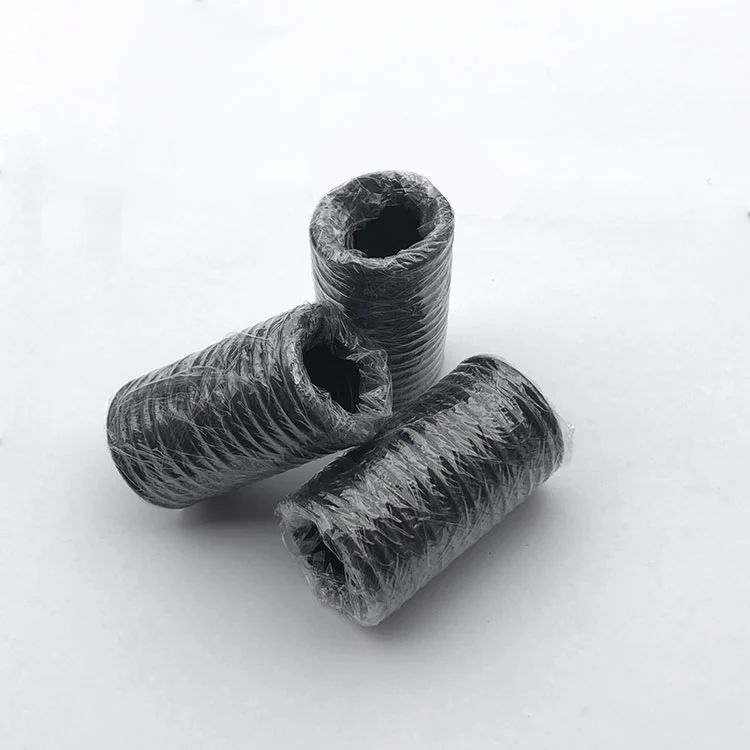

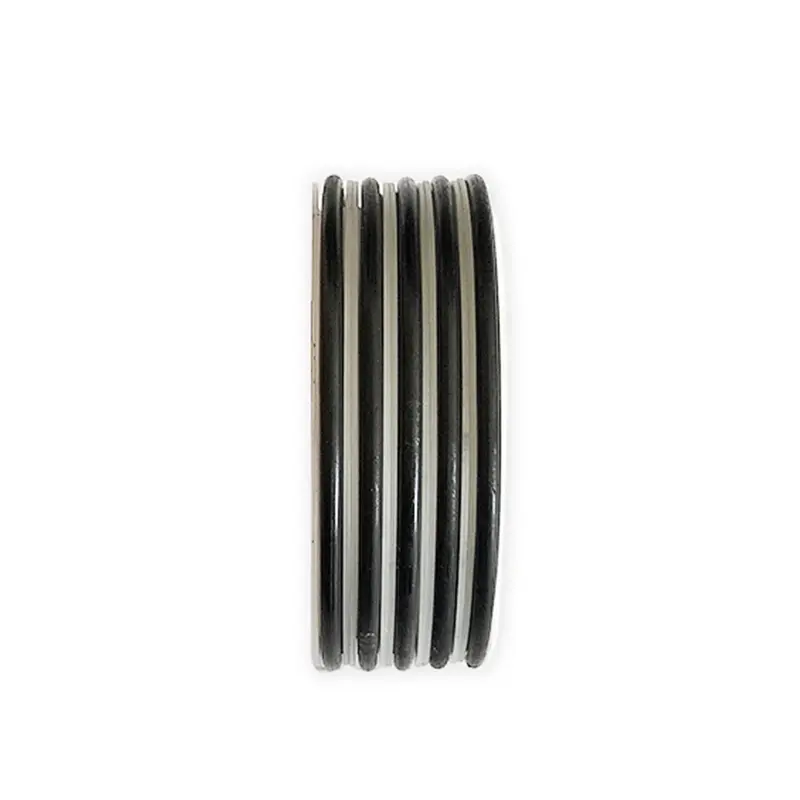

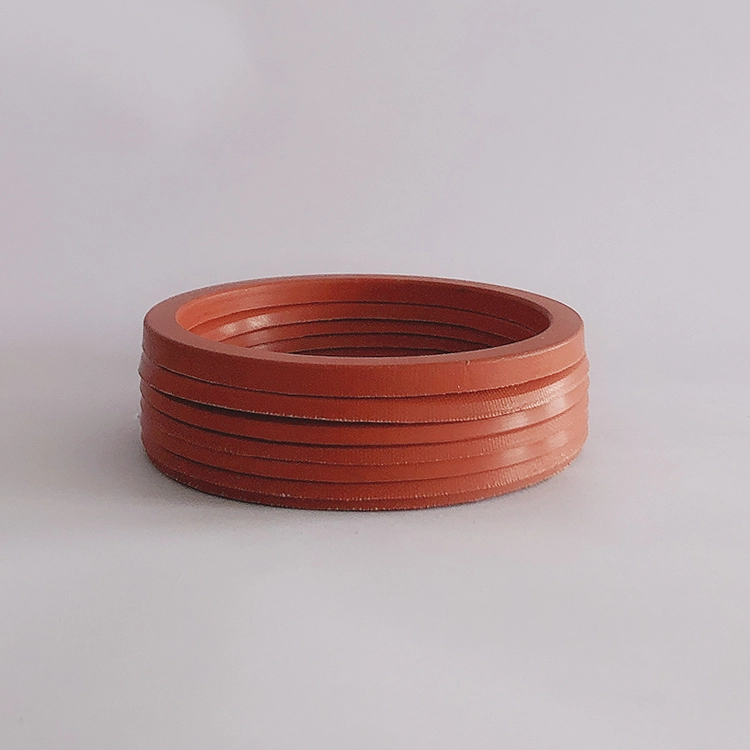

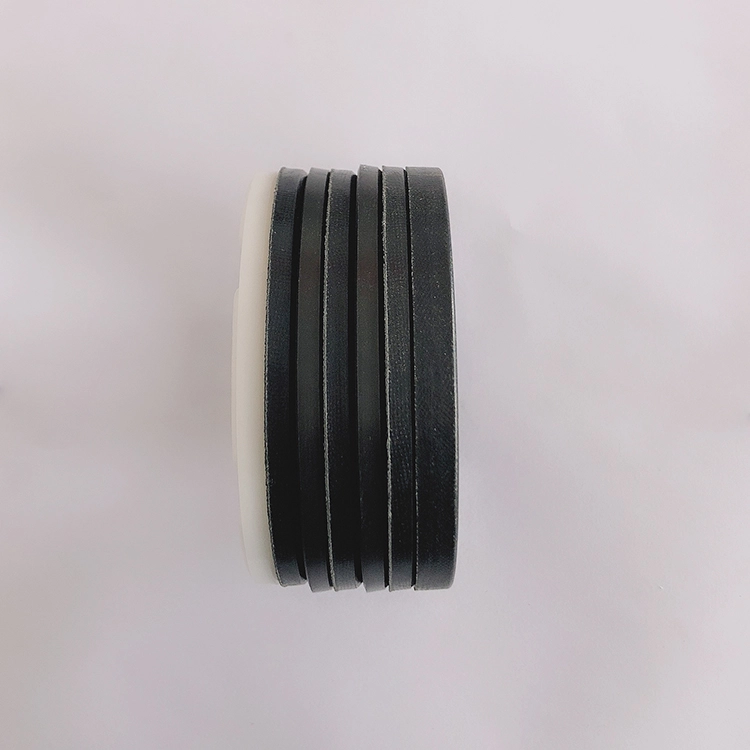

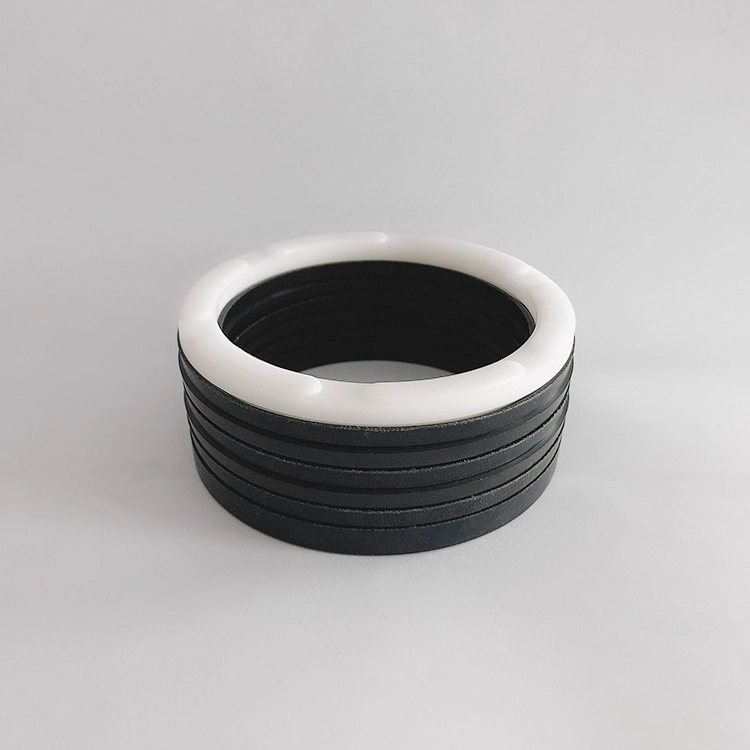

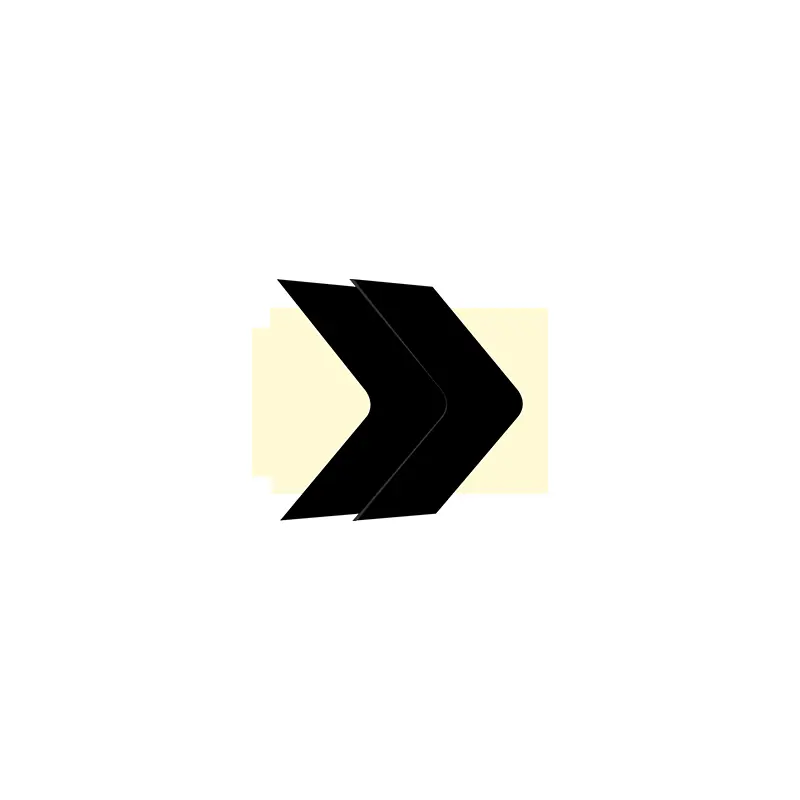

RC15 terdiri dari satu set (lebih dari 3) cincin penyegelan berbentuk V, cincin tekanan dan cincin pendukung, dan cocok untuk penyegelan tekanan satu arah yang sesuai dengan hidrolik. Grease yang kompatibel dengan bahan penyegelan harus diterapkan selama pemasangan. Itu tidak dapat dipasang di alur integral (tertutup). Fitur:

1. Berbagai bahan tersedia, yang dapat disesuaikan secara optimal sesuai dengan berbagai tujuan;

2. Ini dapat digunakan dalam kondisi kerja yang keras dan cocok untuk hampir semua media dan kondisi yang keras;

3. Ini memiliki umur layanan yang panjang dan dapat digunakan untuk segel pelumas bebas minyak (pemilihan material yang wajar);

4. Penyegelan dan gesekan dapat disesuaikan dengan menyesuaikan paking, dan ukuran aksial dapat disesuaikan dengan menambahkan atau melepas cincin penyegelan berbentuk V;

5. Ini dapat bekerja secara efektif bahkan jika kualitas permukaan penyegelan buruk.

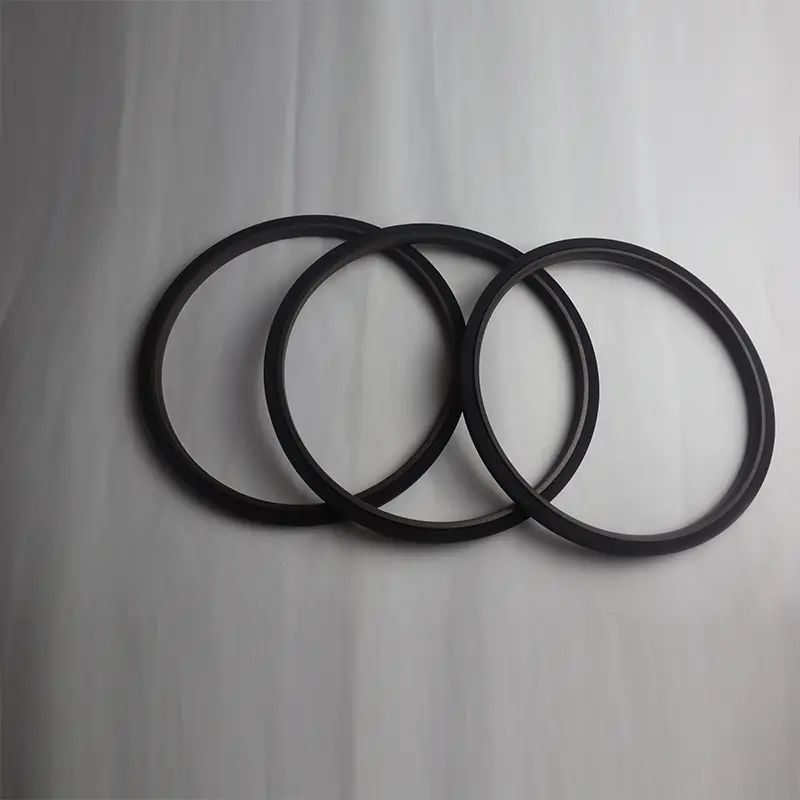

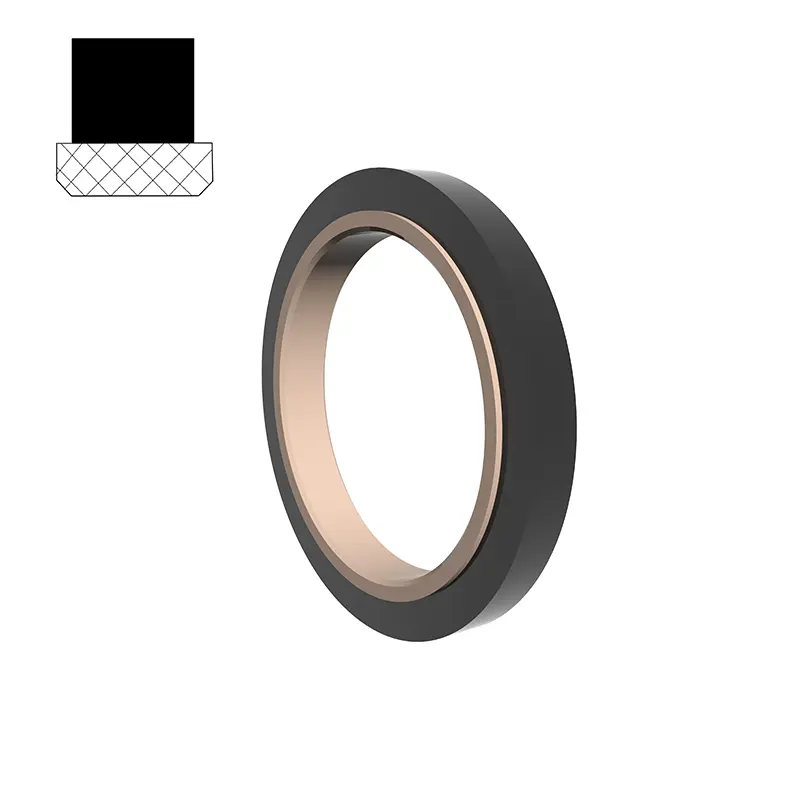

SPN terdiri dari cincin penyegelan persegi panjang PTFE yang diisi dan cincin karet persegi panjang, cocok untuk penyegelan tekanan dua kali lipat hidrolik dan pneumatik. Cincin persegi panjang memberikan gaya radial dan mengkompensasi keausan cincin penyegelan. Alur split (terbuka) harus digunakan untuk diameter batang kurang dari 30mm.

Fitur:

1. Gesekan rendah, resistensi awal kecil, gerakan halus, gesekan dinamis dan statis yang sama, tidak ada merayap;

2. Segel guna hidrolik dan pneumatik, dapat digunakan untuk penyegelan tekanan dua arah;

3. High Life, dapat digunakan untuk segel pelumasan bebas minyak;

4. Ruang Struktural Kecil, Pemasangan dan Pemeliharaan Mudah;

RC17 cocok untuk penyegelan tekanan dua arah hidrolik dan pneumatik. O-ring memberikan gaya radial dan mengkompensasi keausan cincin penyegelan. Alur split (terbuka) harus digunakan untuk diameter batang kurang dari 30mm. Fitur:

1. Gesekan rendah, resistensi awal kecil, gerakan halus, gesekan dinamis dan statis yang sama, tidak ada merayap;

2. Segel guna hidrolik dan pneumatik, dapat digunakan untuk penyegelan tekanan dua arah;

3. umur panjang, dapat digunakan untuk segel pelumasan bebas minyak;

4. Ruang struktural kecil, pemasangan dan pemeliharaan yang mudah:

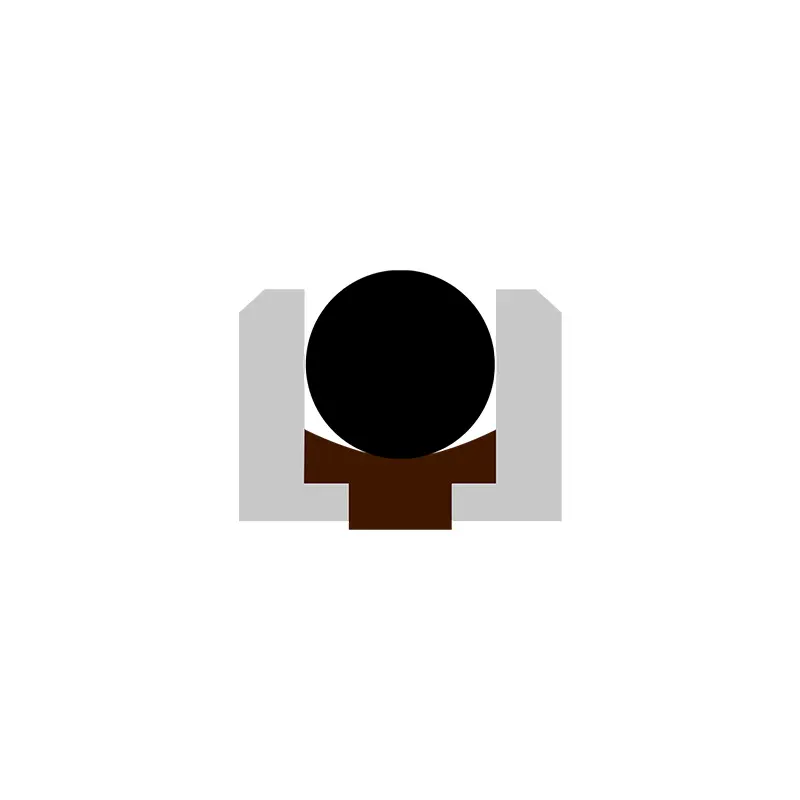

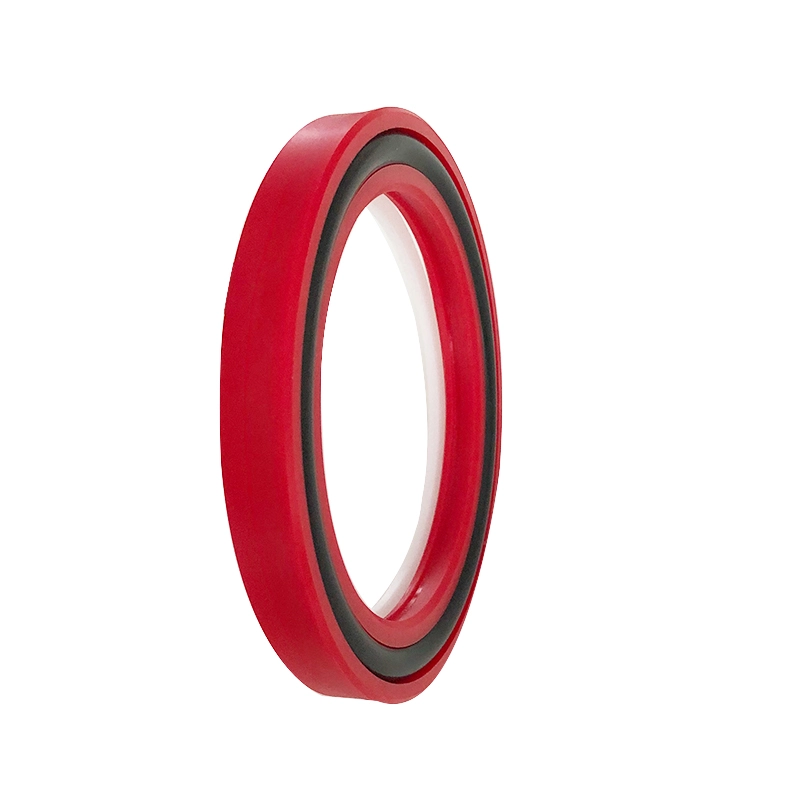

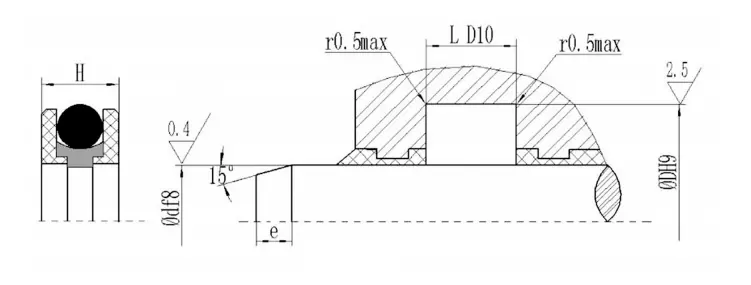

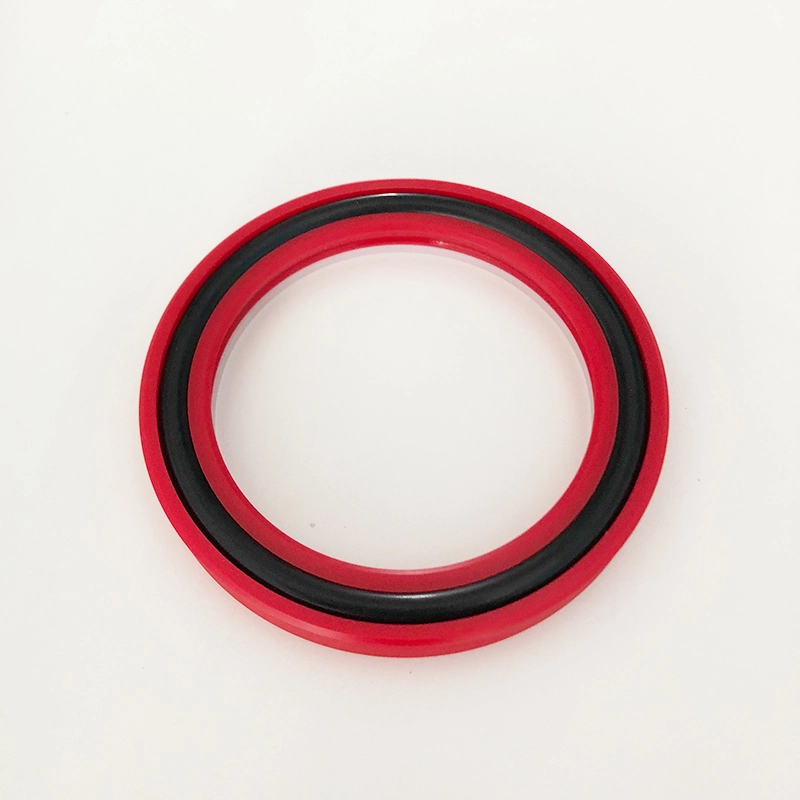

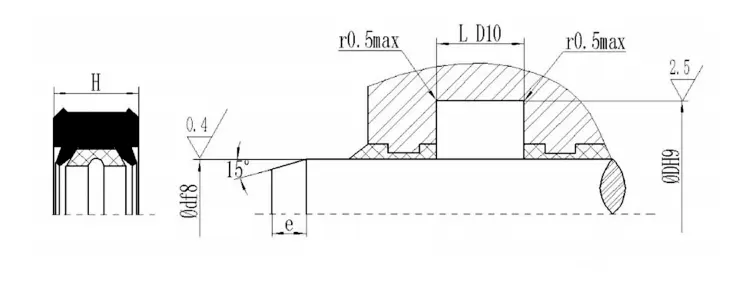

GTDI terdiri dari elastomer karet berbentuk khusus (atau poliuretan) dan cincin penyegelan PTFE yang dimodifikasi, dan memiliki karakteristik penyegelan yang baik, umur panjang, gesekan rendah, dll. TDMI terdiri dari cincin gaji, dan poliuretan yang lebih baik, no greating, dan helse good, dan helse, dan poliuretan, dan helse, dan helse, dan helse, dan helse, dan helse, dan helse, dan helse, dan helse, dan helse, dan helse, dan helse, dan helse, dan helse, dan helse, dan polyuretan. terdiri dari cincin penyegelan yang diisi PTFE, dua cincin pendukung plastik berbentuk L dan cincin-O elastis, dan memiliki karakteristik penyegelan yang baik, umur panjang, gesekan rendah, tanpa merayap, dll.

Cincin penyegelan tipe BD adalah segel batang piston, terutama digunakan untuk menyegel plunger, batang piston, mesin penempaan dan peralatan hidrolik untuk peralatan berjalan. Fitur:

1. Tidak sensitif terhadap beban getaran dan puncak tekanan

2. Kemampuan anti-ekstrusi yang baik

3. Penyegelan yang lebih baik di bawah tanpa beban dan suhu rendah

4. Cocok untuk kondisi kerja yang keras

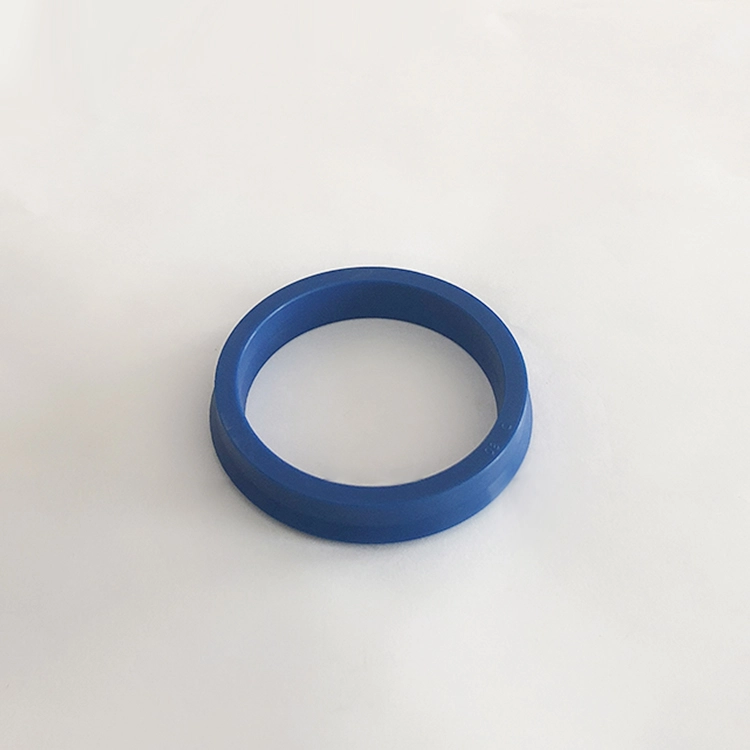

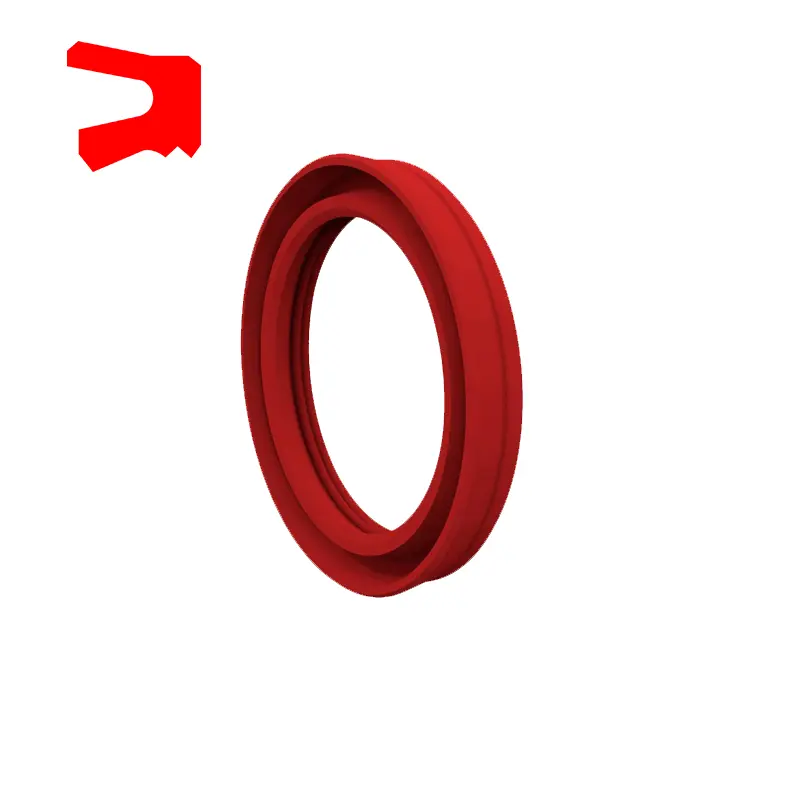

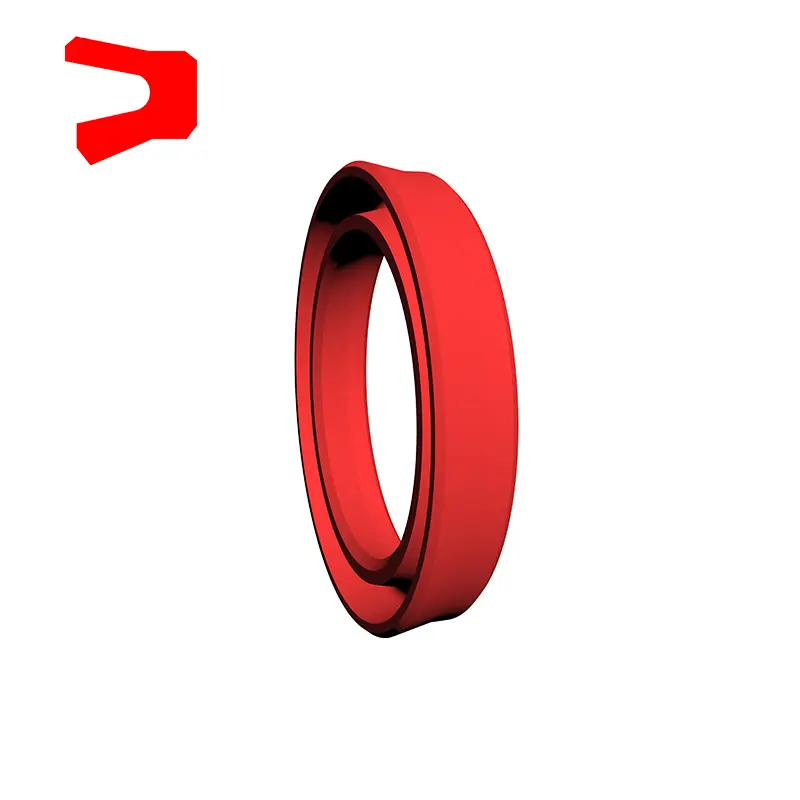

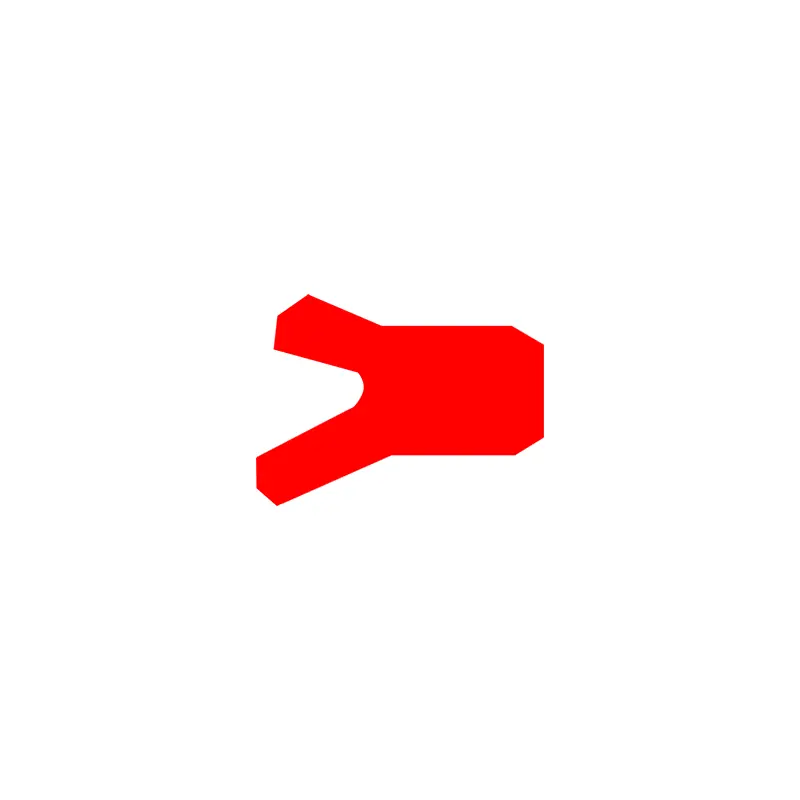

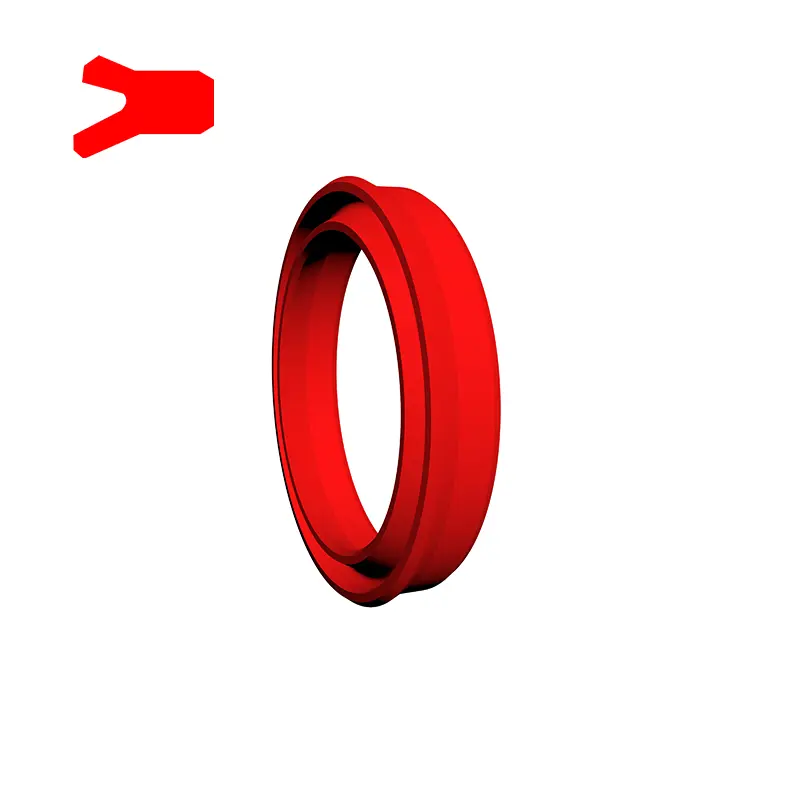

Cincin segel tipe YXD untuk poros adalah segel asimetris yang khusus digunakan pada batang piston. Ini cocok untuk penyegelan satu arah dari gerakan bolak-balik hidrolik dan memiliki kinerja penyegelan yang baik. Ketika digunakan di bawah 12 ~ 32mpa, diperlukan cincin penahan. Alur sesuai dengan standar JB/ZQ4265-97. Karakteristiknya:

1. Berlaku untuk beban ringan dan beban sedang;

2. Kinerja penyegelan yang baik untuk segel bertekanan tinggi dan bertekanan rendah;

3. Berbagai bahan tersedia, dan kinerja resistensi menengah lebih luas;

4. Struktur sederhana dan pemasangan dan pemeliharaan yang mudah.

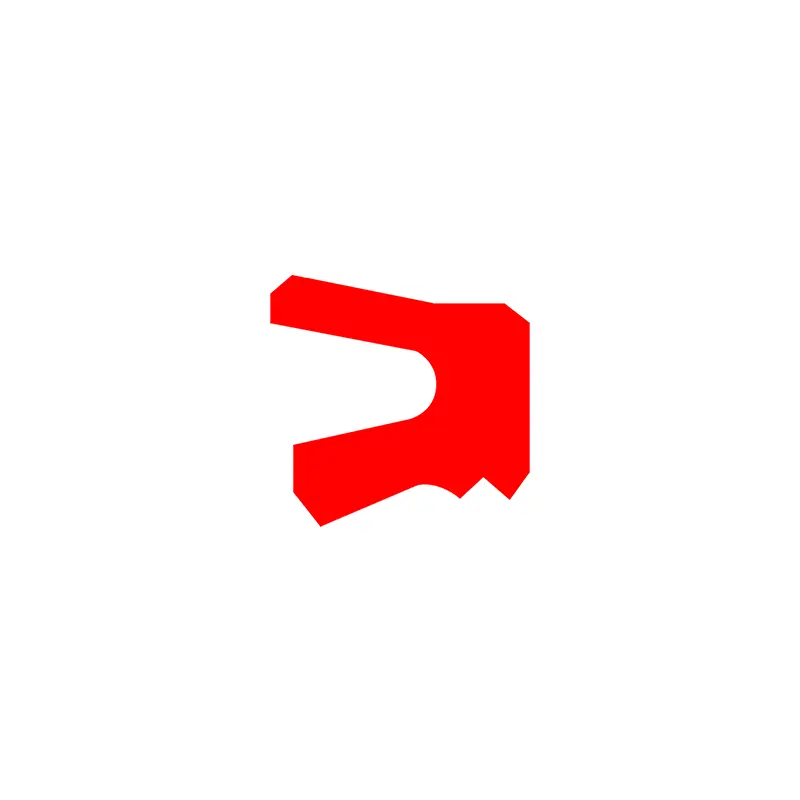

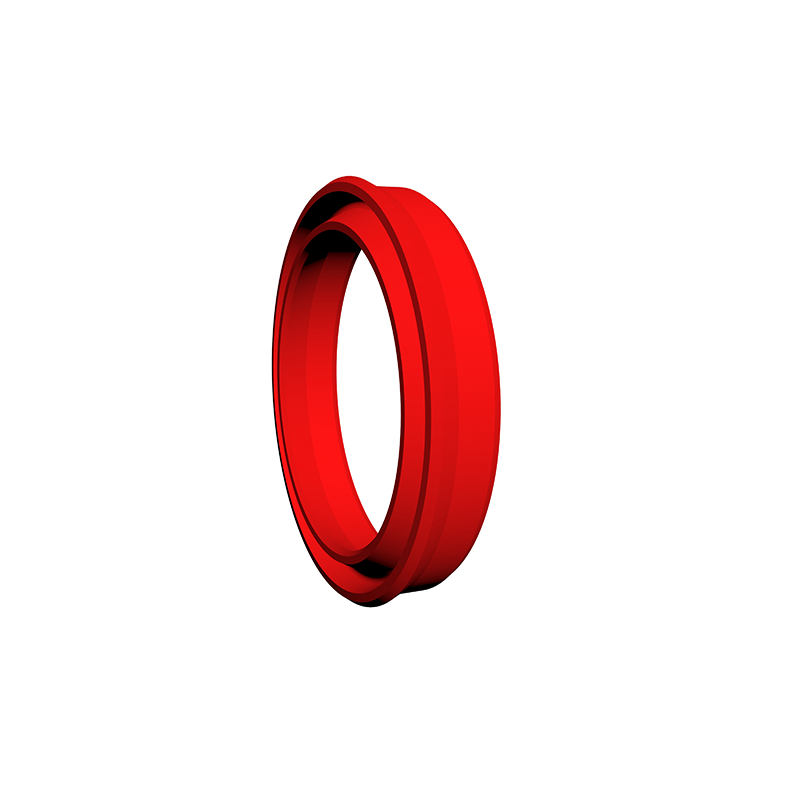

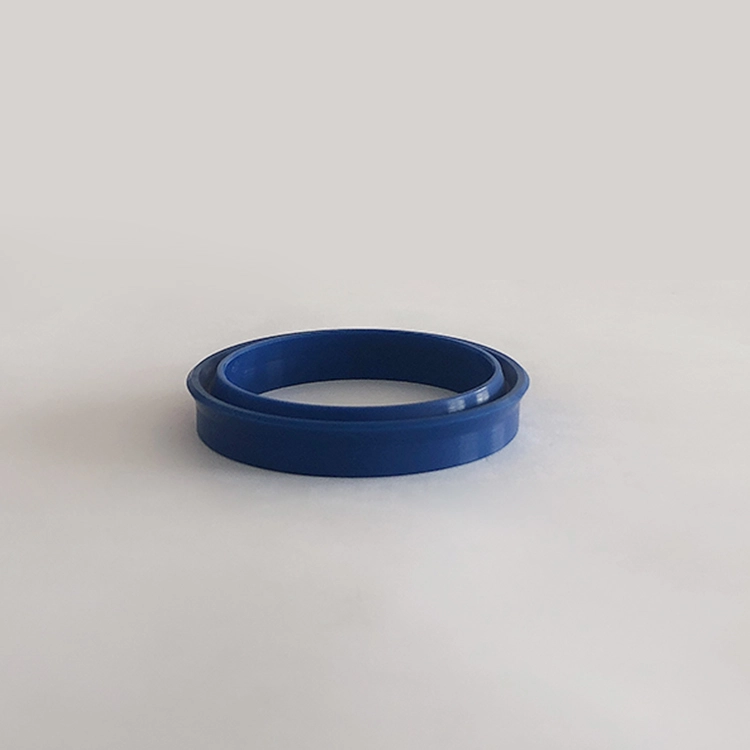

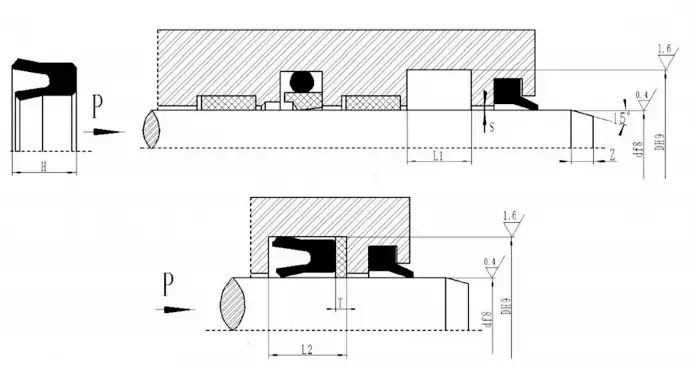

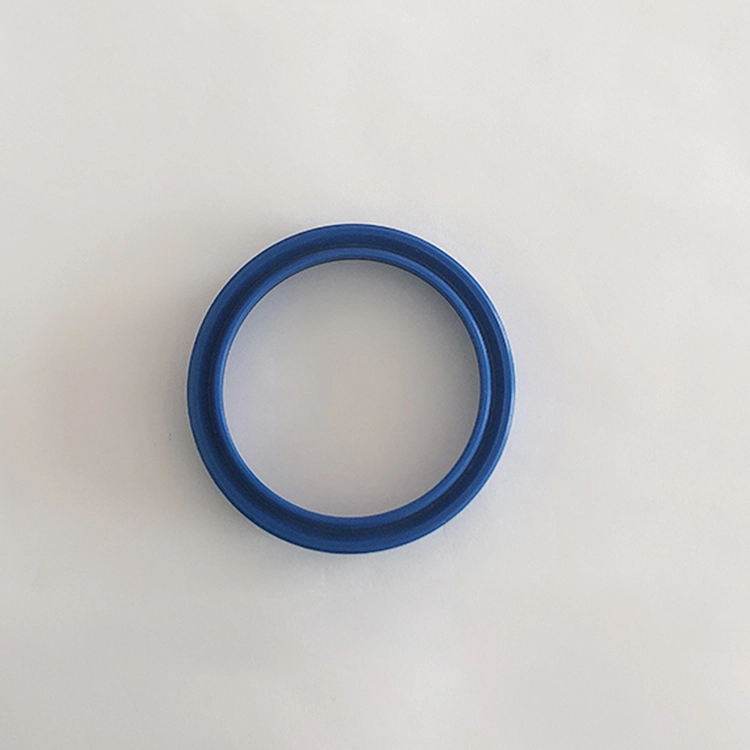

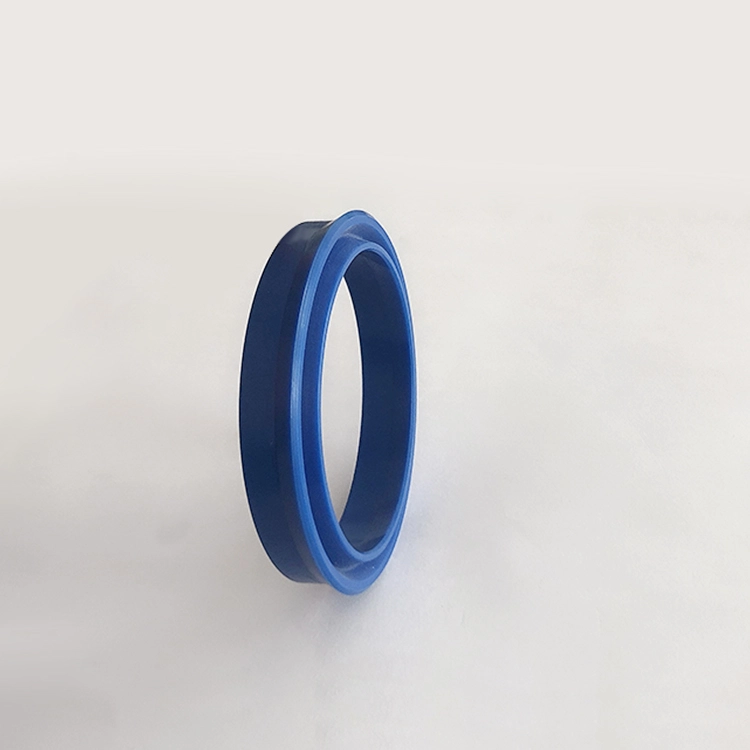

RCUR Seal Ring adalah segel asimetris yang khusus digunakan pada batang piston, cocok untuk penyegelan satu arah dari gerakan bolak-balik hidrolik, dengan kinerja penyegelan yang baik. Alur sesuai dengan standar ISO5597. Ini digunakan sebagai segel tambahan dalam sistem penyegelan. Karakteristiknya:

1. Kinerja penyegelan statis dan dinamis yang baik;

2. Kemampuan pemulihan minyak residual yang kuat dalam kondisi dinamis;

3. Struktur sederhana dan pemasangan dan pemeliharaan yang mudah.

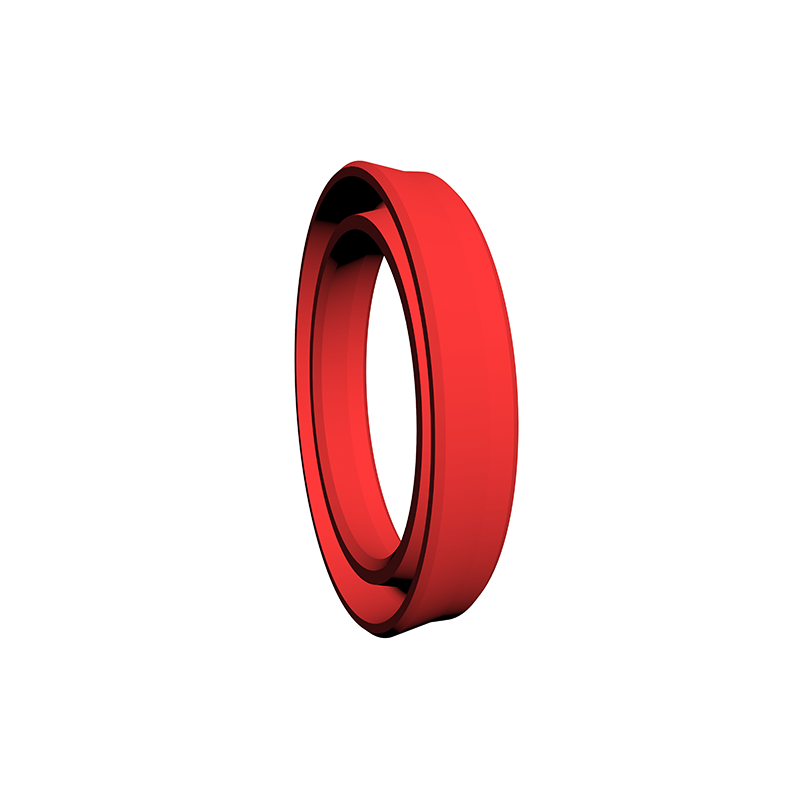

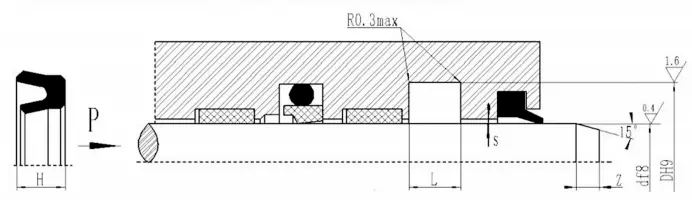

RCUSR Seal Ring adalah segel asimetris yang khusus digunakan pada batang piston, dengan bibir tambahan di sisi dalam cincin segel. Ini cocok untuk penyegelan satu arah dari gerakan bolak-balik hidrolik dan memiliki kinerja penyegelan yang baik. Alur sesuai dengan standar ISO5597. Ini dapat digunakan sendiri atau sebagai segel tambahan dalam sistem penyegelan. Karakteristiknya:

1. Kinerja penyegelan statis dan dinamis yang baik;

2. Gesekan rendah, gerakan halus, kemampuan pemulihan minyak residual yang kuat dalam kondisi dinamis;

3. Struktur sederhana dan pemasangan dan pemeliharaan yang mudah.

Fitur dan Aplikasi Produk:

Pemilihan materi

1. Bahan cincin-O yang mendukung dapat dipilih: R01 Nitrile Rubber (NBR), RO2 Fluororubber (FKM), dll.

2. Bahan cincin penyegelan: ptfe2, ptfe3, ptfe4, pu, dll.

Pemilihan materi RC15

1. Bahan cincin tekanan: polytetrafluoroethylene, kain nitril, kain fluororubber, nilon, polioksimetilen

2. Bahan V-Ring: polytetrafluoroethylene, karet nitril, kain nitril, fluororubber, kain fluororubber, poliuretan

3. Bahan cincin pendukung: kain nitril, kain fluororubber, nilon, polioksimetilen, polytetrafluoroethylene

RCUR Bahan Pilihan Poliuretan (PU)

Contoh Pemesanan ：

Model Pemesanan RC11-40X55.1X6.3-PTFE3-R01

Model Pemesanan RC11-B-40X55.1X6.3-PTFE3-R02

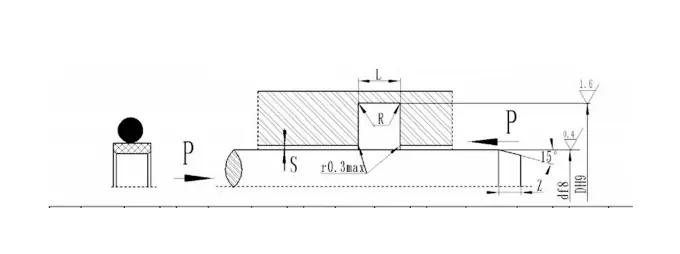

Model-Rod Diameter x Groove Diameter x Lebar Groove PTFE3 Modifikasi Kode Bahan PTFE R01, Kode Bahan R02-O-Ring

Model pesanan RC12-40X55X7.5-PTFE3-R01

Model-Rod Diameter x Groove Diameter x Lebar Groove PTFE3 Modifikasi Tetrafluoroethylene Bahan Kode R01 Kode Bahan Cincin persik

Model Pesanan RC13-80-PTFE3-R01 atau SPNC-80-PTFE3-R01

RC13/SPNC-Model 80-Shaft Diameter D PTFE3-PTFE Kode Bahan R01-O-Ring Kode Bahan

Model Pesanan RC14-80-PTFE3-R01

RC14-Model 80-poros diameter D PTFE3-PTFE Kode Bahan R01-O-Ring Kode Bahan

RC15

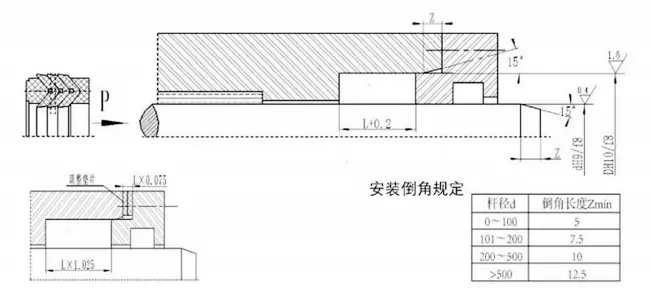

Contoh Pemesanan RC15-A-40X55X22.5RC15-A-Model DXDXL Peraturan Pemasangan Chamfer

Segel gabungan berbentuk V dapat mencapai kondisi penyegelan dan gesekan terbaik dengan menyesuaikan ukuran aksial paking. Keausan awal setelah operasi jangka panjang dapat diperpanjang dengan menyesuaikan ukuran aksial. Dianjurkan agar ukuran aksial yang dapat disesuaikan dari rongga penyegelan dirancang untuk menjadi 1.025L, dan jumlah penyesuaiannya adalah 7,5%L.

Spn

Model Pesanan SPN-D*D*L-PTFE3-R01 Diameter batang*Diameter dasar alur*Lebar alur

SPN Model PTFE3 Modifikasi PTFE Kode Bahan R01 Kode Bahan Cincin Bersama

RC17

Pesanan Model RC17-D*D*L-PTFE3-R01 Diameter batang*Diameter dasar alur*Lebar alur

Gtd

Tdmi

Ggdi

Bd

Model Pesanan BD40*55*11.4 Diameter Batang × Diameter Groove × Segel Tinggi

Yxd

Model Pesanan YXD63X75X14 -R01 Batang Diameter × Diameter Groove × Seal Height - Kode Bahan

Rcur

Model Pesanan RCUR63X73 × 10 Batang Diameter × Diameter Groove × Tinggi Segel

Model Pesanan RCUSR63X73X6 Batang Diameter × Diameter Groove × Tinggi Segel

Spesifikasi
