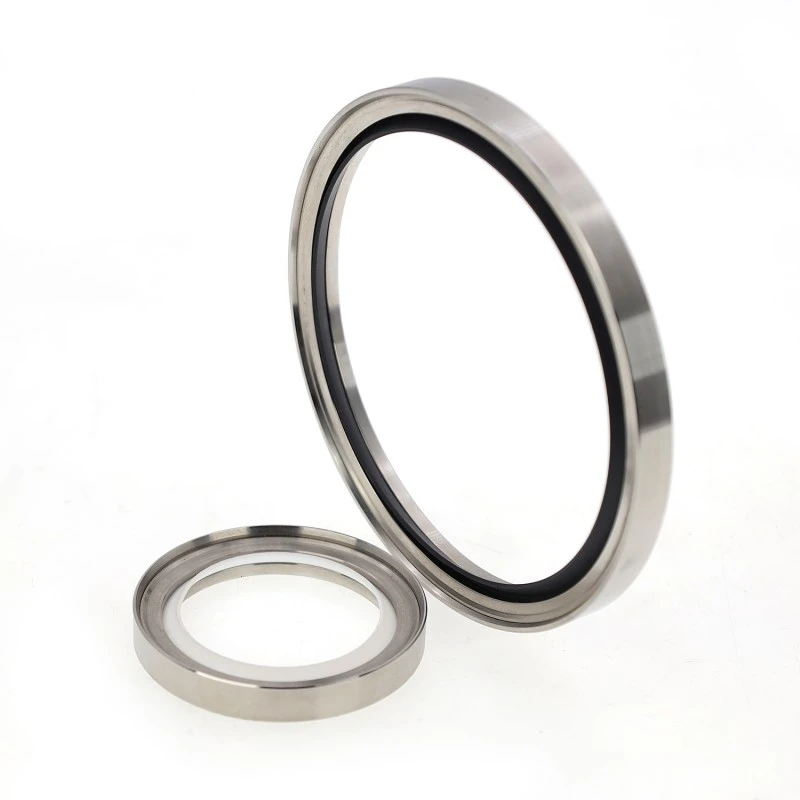

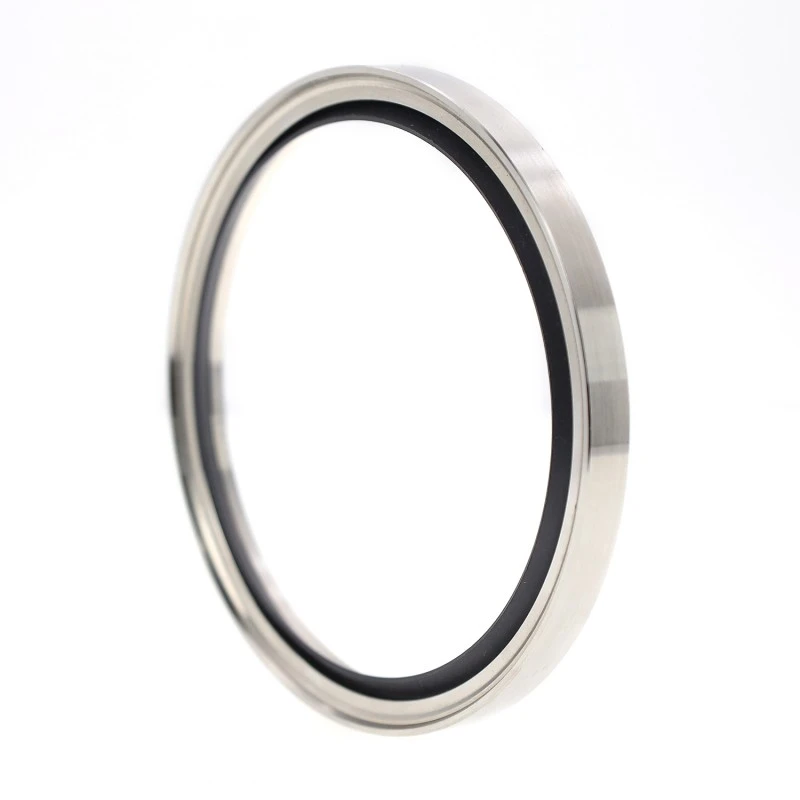

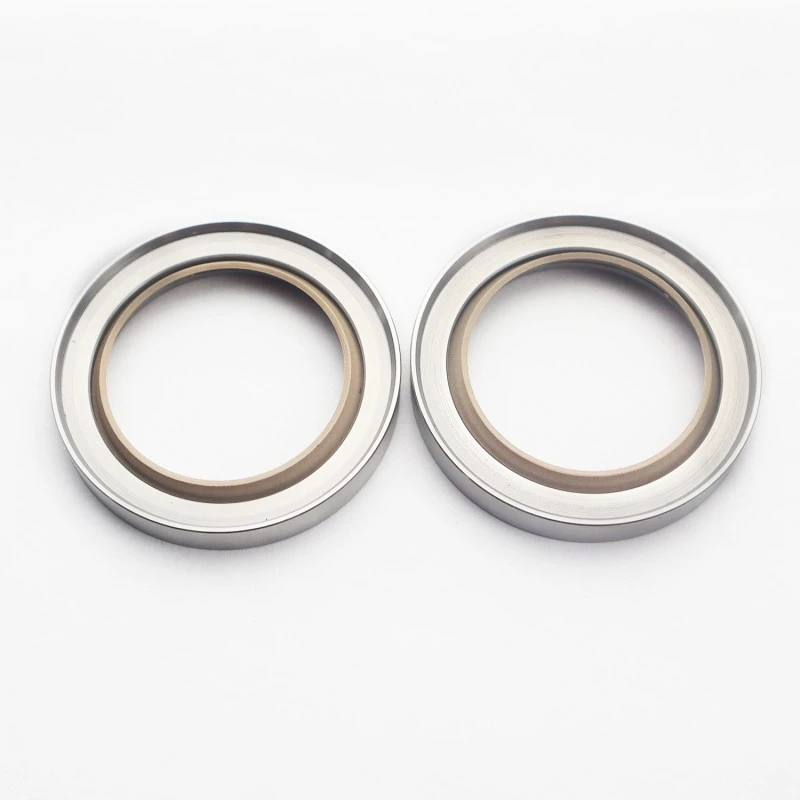

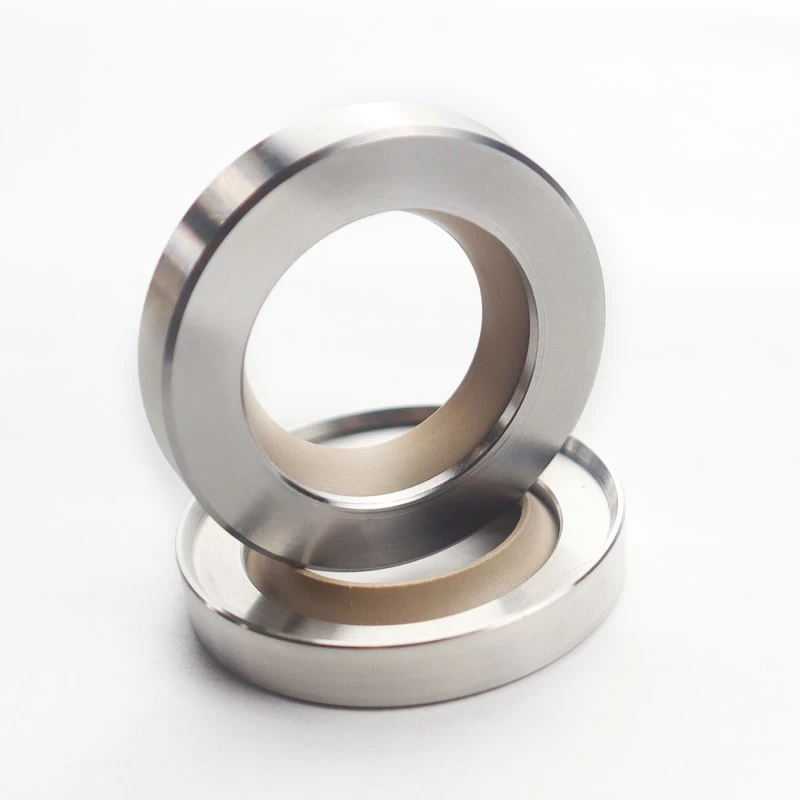

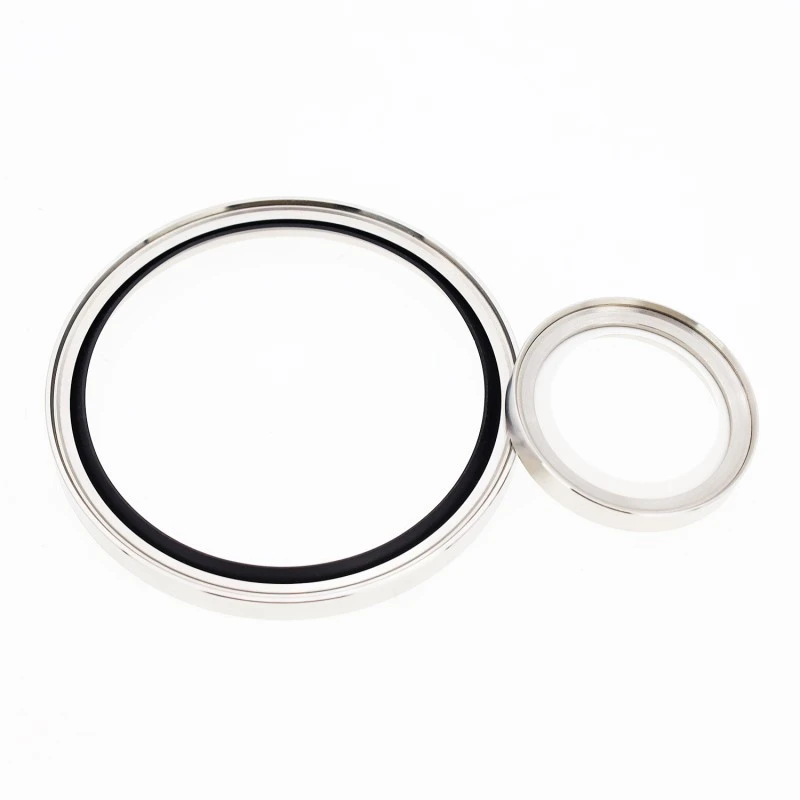

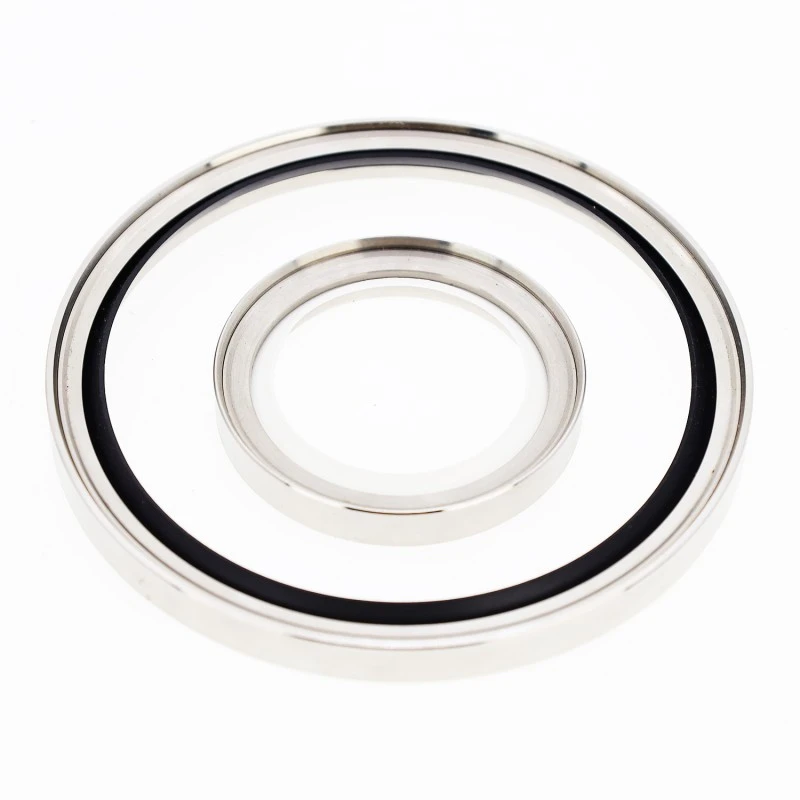

1. Ketahanan kimia yang sangat baik
2. Kisaran suhu pengoperasian yang luas
3. Cocok untuk pelumasan rendah dan pelumasan bebas minyak
4. Gesekan rendah untuk konsumsi daya minimum
5. Cocok untuk kecepatan linier tinggi
6. Tidak ada efek stick-slip, resistansi awal yang rendah setelah waktu henti yang lama
7. Cocok untuk poros berputar yang tidak diperkeras (dengan pilihan segel bibir PTFE yang sesuai)
8. Cocok untuk aplikasi bertekanan tinggi
Aplikasi yang umum meliputi: kompresor putar, kompresor sekrup, transmisi/gearbox, blower, mesin, peralatan mesin, pompa, motor hidrolik, sentrifugal, dll.
Persyaratan kekerasan untuk permukaan kawin
Kekerasan yang disarankan: HRC ≥ 58. Kekerasan yang dibutuhkan bergantung pada banyak faktor; untuk aplikasi tekanan rendah dan kecepatan rendah, poros putar yang lebih lembut juga cocok. Untuk logam lunak, segel bibir PTFE6 direkomendasikan.
Persyaratan kualitas untuk permukaan kawin Ra=0,2-0,63 um Rz=1-3um Rmax=1-4um
|
Bentuk penampang |
Model |
Tekanan |
Suhu |
Kecepatan |
Sedang |
|
|
RCS-A |
0.5 |
-35~+200 |
40 |
Minyak, gas, air, dll. |
|
|
RCS-B |
2 |
-35~+200 |
20 |
Minyak, gas, air, dll. |
|
|
RCS-C |
1 |
-35~+200 |
20 |
Minyak, gas, air, dll. |
|
|
RCS-D |
2 |
-35~+200 |
20 |
Minyak, gas, air, dll. |
Segel Resirkulasi Spiral Dinamis Fluida: Tipe RCS-D menggunakan segel bibir dengan pola resirkulasi spiral, sehingga meningkatkan kinerja penyegelan. Poros yang berputar hanya diperbolehkan berputar satu arah.

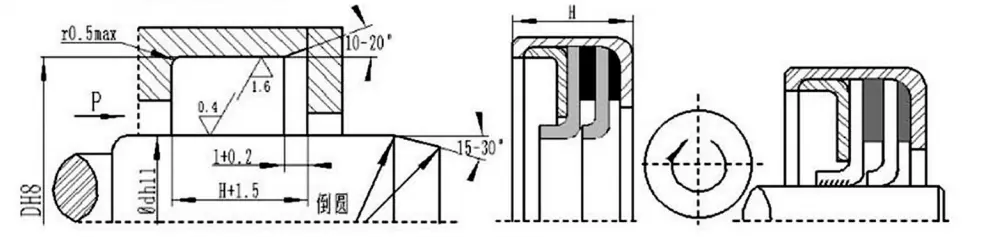

Persyaratan lokasi instalasi
Contoh pemesanan: RCS-A-65×85×10 Model - d×D×H
|
d*D*H |
d*D*H |
d*D*H |
d*D*H |
d*D*H |
d*D*H |
d*D*H |
d*D*H |
|
7*20*6 |
18*30*6 |
25*40*10 |
35*50*7 |
50*68*8 |
70*85*10 |
100*120*10 |
150*180*12 |
|
7*20*7 |
18*30*7 |
25*42*6 |
35*50*8 |
50*70*10 |
70*90*7 |
100*125*12 |
150*180*14 |
|
8*18*7 |
18*32*6 |
25*42*10 |
35*52*6 |
50*72*7 |
70*90*10 |
100*125*13 |
160*185*8.5 |
|
8*20*6 |
18*32*8 |
25*45*11 |
35*54*6 |
50*72*12 |
70*95*13 |
105*130*7.5 |
160*185*12 |
|
8*22*6 |
18*35*6 |
25*47*6 |
35*55*11 |
52*68*10 |
75*95*7 |
105*130*12 |
160*190*15 |
|
8*22*7 |
18*35*8 |
26*40*6 |
38*50*6 |
52*70*10 |
75*95*10 |
105*135*14 |
160*200*10 |
|
10*22*6 |
19*35*6 |
26*42*8 |
38*52*8 |
52*75*12 |
75*100*11 |
110*135*12 |
170*195*12 |
|
10*22*7 |
19*35*8 |
27*47*11 |
38*58*11 |
55*70*7 |
75*100*13 |
110*140*14 |
170*200*12 |
|
10*25*7 |
20*30*7 |
28*40*6 |
40*52*7 |
55*72*7 |
80*95*10 |
110*150*8 |
170*200*14 |
|
12*22*6 |
20*32*7 |
28*40*7 |
40*52*8 |
55*72*8 |
80*100*7 |
115*145*14 |
170*200*16 |
|
12*22*7 |
20*32*8 |
28*40*8 |
40*55*6 |
55*75*7 |
80*100*10 |
120*140*7.5 |
180*205*12 |
|
12*24*6 |
20*35*6 |
28*40*9 |
40*55*7 |
55*75*10 |
80*105*7.5 |
120*140*10 |
180*210*8.5 |
|
12*25*8 |
20*35*8 |
28*45*8 |
40*55*8 |
55*78*12 |
80*105*13 |
120*145*12 |
190*215*12 |
|
12*32*7 |
20*40*7 |
28*48*11 |
40*58*8 |
55*83*7 |
85*105*7.5 |
120*150*10 |
190*225*16 |
|
14*26*6 |
20*40*7 |
30*42*6 |
40*62*6 |
58*80*12 |
85*105*10 |
120*150*12 |
200*225*12 |
|
14*28*7 |
20*40*10 |
30*42*7 |
40*62*8 |
60*72*7 |
85*110*8 |
120*150*14 |
200*230*13 |
|
14*30*8 |
20*40*11 |
30*42*8 |
40*62*12 |
60*75*8 |
85*110*12 |
125*150*12 |
240*265*12 |
|
15*25*6 |
22*32*6 |
30*45*8 |
42*62*7 |
60*75*10 |
85*110*13 |
125*155*14 |
240*270*8.5 |
|
15*30*7 |
22*35*6 |
30*50*11 |
42*65*12 |
60*80*7 |
85*120*8 |
130*150*7.5 |
260*280*10 |
|
15*30*7 |
22*35*8 |
30*52*7 |
45*58*7 |
60*80*10 |
90*110*7.5 |
130*155*12 |
260*285*12 |
|
15*32*7 |
22*38*8 |
32*44*8 |
45*62*10 |
60*82*12 |
90*110*10 |
130*160*14 |
300*330*15 |
|
15*32*8 |
22*42*11 |
32*47*6 |
45*65*7 |
60*85*8 |
90*110*12 |
135*160*12 |
300*340*20 |
|
15*35*6 |
24*40*6 |
32*47*8 |
45*65*8 |
60*85*10 |
90*115*10 |
135*165*14 |
|
|
16*26*7 |
24*40*7 |
32*48*7 |
45*65*10 |
62*85*7 |
90*115*12 |
140*160*10 |
|
|
16*30*7 |
24*40*8 |
32*50*8 |
47*62*7 |
62*85*10 |
90*115*13 |
140*160*12 |
|
|
16*35*8 |
25*35*6 |
32*52*6 |
48*65*10 |
62*85*12 |
90*120*10 |
140*165*12 |
|
|
16*40*10 |
25*37*6 |
32*52*11 |
48*70*12 |
65*85*10 |
95*115*10 |
140*170*14 |
|
|
17*30*6 |
25*38*8 |
34*54*11 |
50*65*7 |
65*90*7 |
95*120*12 |
140*170*15 |
|
|
17*35*7 |
25*40*7 |
35*47*6 |
50*65*8 |
65*90*12 |
95*120*13 |
140*180*12 |
|
|
17*35*8 |
25*40*8 |
35*47*8 |
50*68*7 |
65*95*13 |
100*120*7.5 |
150*180*8.5 |
|
Silakan hubungi perusahaan kami; model RC2057 menawarkan produk dengan panjang maksimal 1600mm.
Panduan Pemasangan Segel Minyak PTFE
1. Bersihkan dan lumasi segel oli dan semua bagian pemasangan;
2. Sebelum pemasangan, segel oli harus dipasang pada poros halus dengan diameter yang sama dengan poros untuk mencegah pengencangan berlebihan dan kegagalan pemasangan, dan untuk menghindari panas berlebih selama pengoperasian awal;
3. Sebelum pemasangan, aplikasikan sealant (seperti Loctite 601 atau 641) pada lingkar luar dan permukaan ujung segel oli untuk mencegah kebocoran pada diameter luar;
4. Saat memasang bibir segel minyak PTFE ke poros, bibir segel minyak PTFE harus dilindungi untuk mencegah kerusakan pada bibir segel dari benang, alur pasak, dll.;

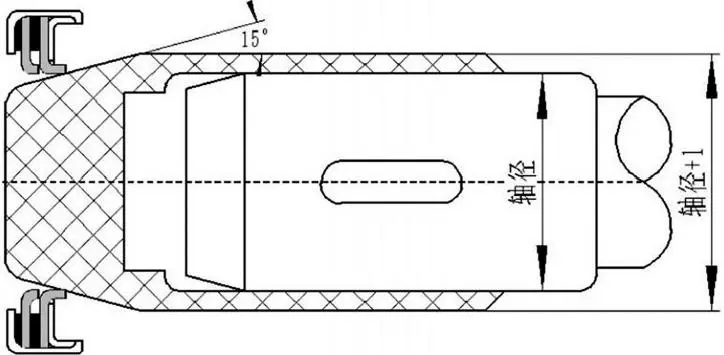

5. Selongsong pemandu harus digunakan untuk memasang segel minyak PTFE untuk melindungi bibir dari kerusakan. Selongsong pemandu memiliki sudut lancip 15 derajat di ujung pemandu, dan lubang bagian dalam di ujung lainnya dapat digeser pada poros. Diameter luar selongsong pemandu adalah diameter poros + 1mm, dengan permukaan halus dan tepi membulat. Lihat Gambar 1 untuk pemasangan segel minyak PTFE;
6. Bahan selongsong pemandu direkomendasikan dari plastik keras;

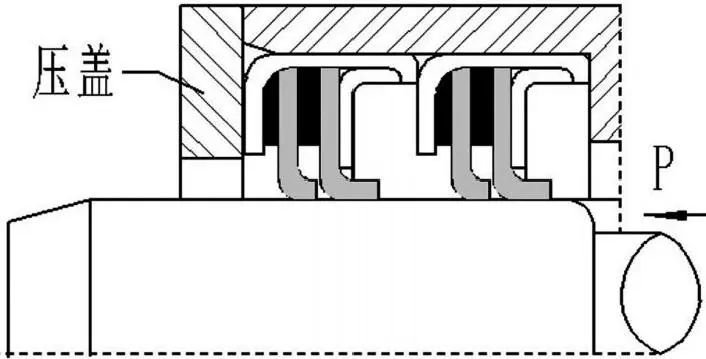

7. Setelah segel oli dipasang, harus diperbaiki dengan alat penjepit dan disegel dengan sealant pada lingkar luar dan permukaan ujung. Lihat Gambar 2 untuk pemasangan segel minyak PTFE.
Gambar 1. Pemasangan segel minyak PTFE.
Gambar 2. Pemasangan segel minyak PTFE.
