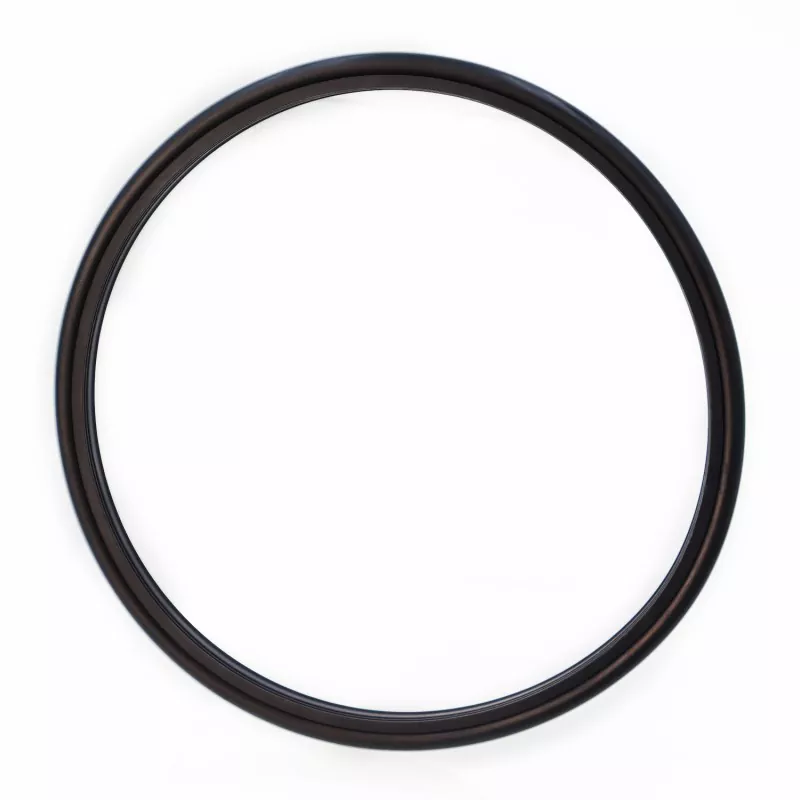

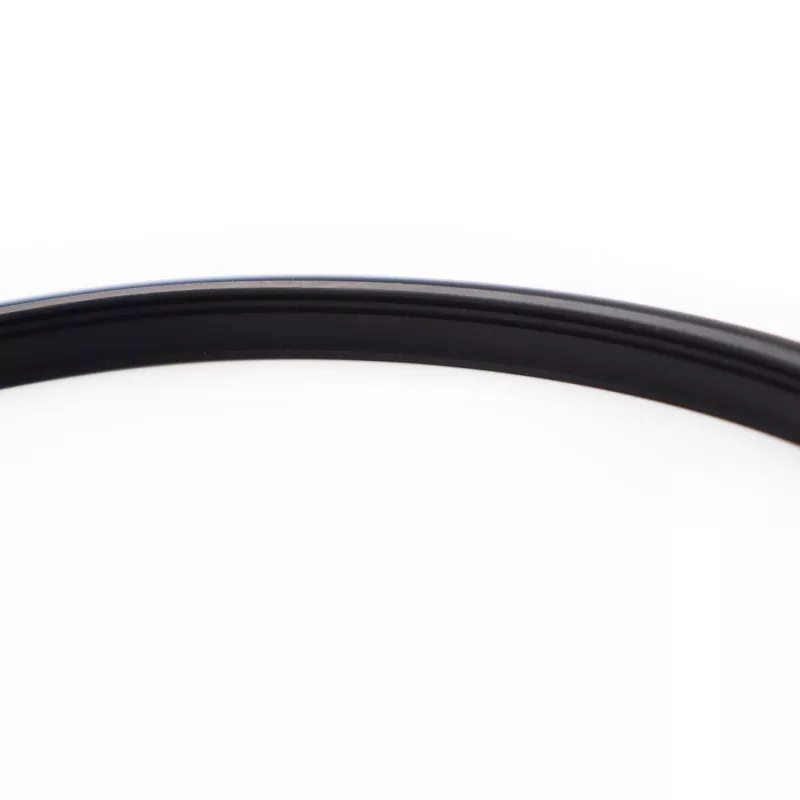

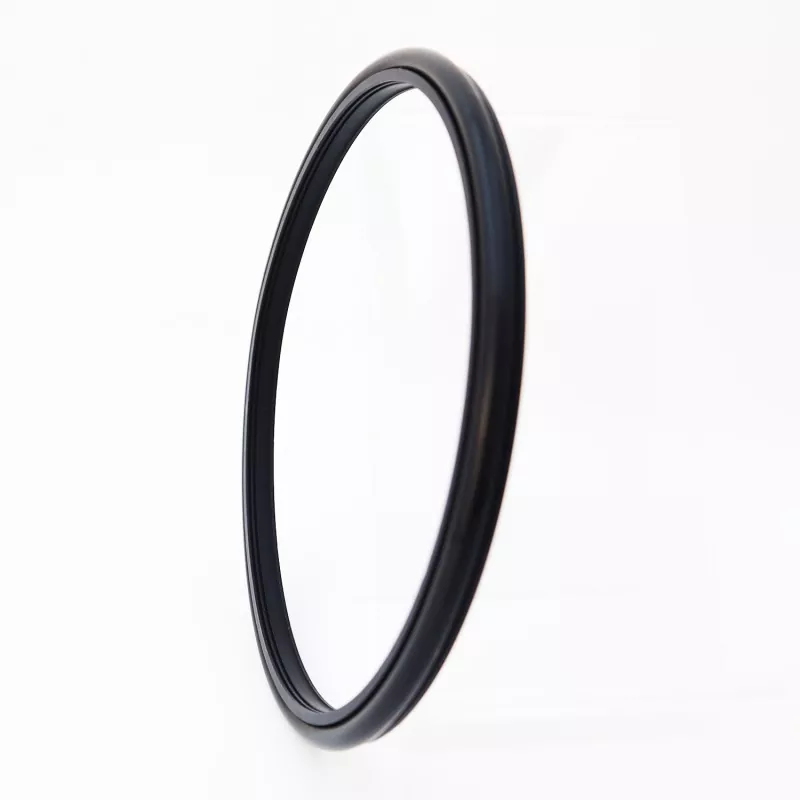

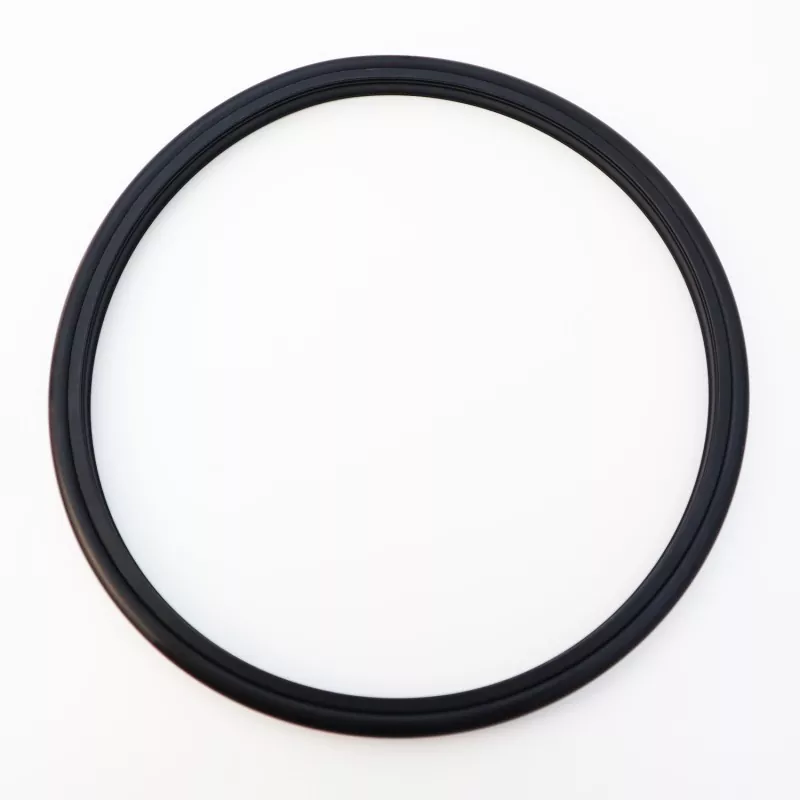

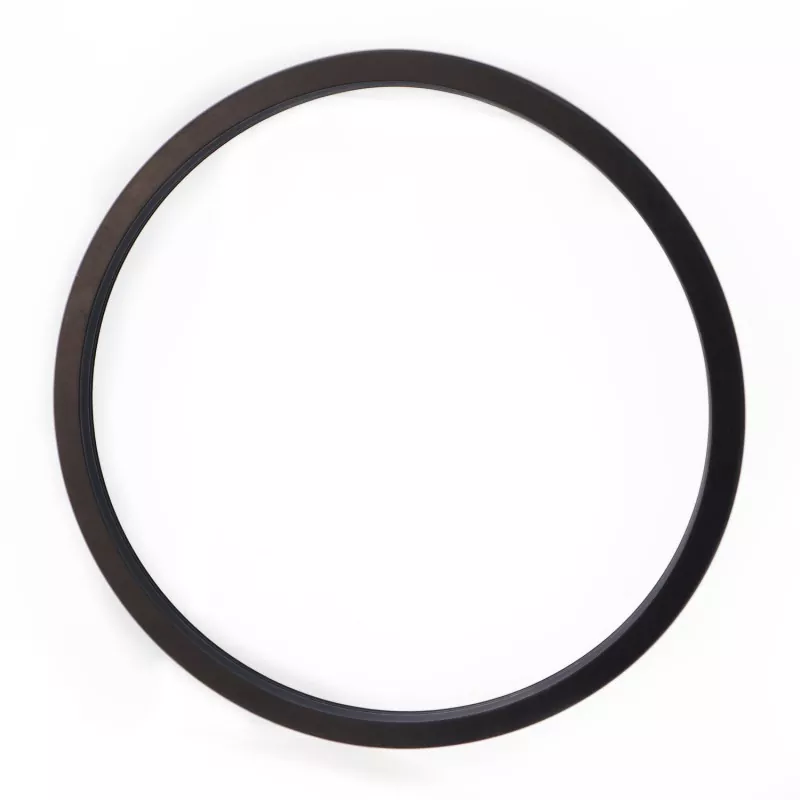

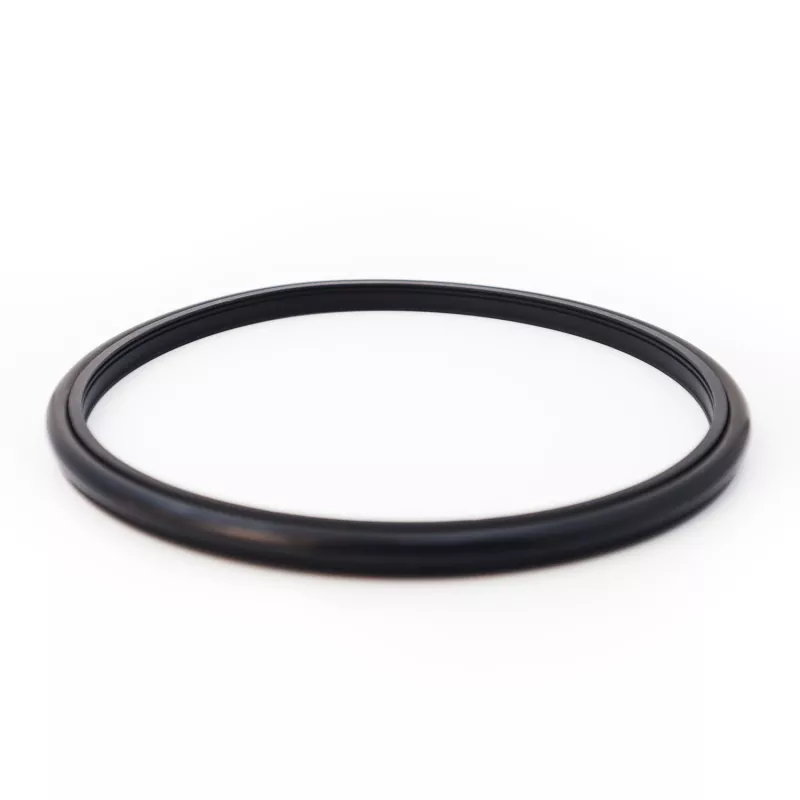

Segel Kombinasi Bergigi Bertulang RC2061 (dirancang untuk penyegelan bubur semen) terdiri dari cincin penyegel bergigi yang dirancang khusus yang terbuat dari plastik rekayasa berkinerja tinggi dan cincin-O karet; sangat cocok untuk penyegelan searah dalam aplikasi bolak-balik dan putar hidrolik. Ketebalan bibir yang dioptimalkan menahan erosi dari bubur semen dan kotoran lumpur, memastikan penyegelan yang andal dan gesekan rendah serta memerlukan ruang pemasangan minimal. Desain ini memfasilitasi perakitan dan pemeliharaan yang mudah serta secara efektif mengurangi degradasi segel yang cepat yang disebabkan oleh partikel dalam medium.
Hal ini terutama digunakan dalam aplikasi seperti pompa pendorong, pompa lumpur, alat pengeboran sekrup, rig pengeboran, peralatan eksplorasi minyak, dan pabrik pencampuran beton. Fitur utamanya mencakup masa pakai yang lama, gesekan rendah, kinerja penyegelan yang sangat baik, tapak yang ringkas, serta kemudahan pemasangan dan pemeliharaan.
Saat digunakan untuk menyegel media seperti lumpur, disarankan untuk menyuntikkan minyak pelumas di antara dua (atau lebih) elemen penyegel.
Nilai pembatas tidak boleh terjadi secara bersamaan.
|
Tekanan (MPa) |
Suhu (°C) |
Kecepatan (m/s) |
Sedang |
|
|
Gerakan bolak-balik |
Gerakan rotasi |
|||
|
≤100 |
-35 hingga +100 (dengan cincin-O NBR) |
≤6 |
≤2 |
Air, lumpur, minyak mentah, minyak hidrolik, emulsi |
|
-20 hingga +200 (dengan O-ring FKM) |
||||
1. Bahan O-ring yang kompatibel meliputi: RO1 Nitrile Rubber (NBR), RO2 Fluoroelastomer (FKM), dll.
2. Bahan cincin penyegel: Bahan standar PTFE4; bahan lain yang tersedia termasuk PTFE2, PTFE3, PTFE5, UPE, PK1, PK2, dll.

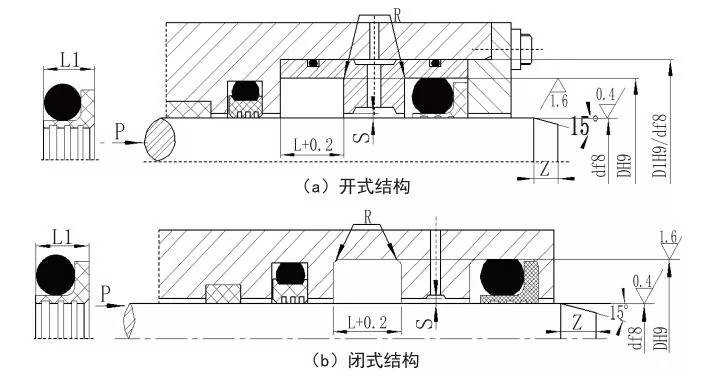

Model Pemesanan: RC2061-80*91.7*7.6-PTFE4-R01 (Model - Diameter Poros * Diameter Alur * Lebar Alur - Kode Bahan)
Tersedia dalam berbagai ukuran dalam kisaran yang ditentukan.
|
Kisaran diameter poros Tipe standar d f8 RC2061 |
Kisaran diameter poros Tugas berat d f8 RC2061-Z |
Diameter alur D H9 |
Lebar alur L+0,2 |
Lebar segel L1 |
Jari-jari sudut Maks |
Jarak bebas radial Smaks |
Talang Zmin |
Diameter penampang cincin-O |
||
|
<10MPA |
<20MPA |
<40MPA |
||||||||
|
5~15.9 |
- |
hari+6.3 |
4.0 |
3.65 |
0.4 |
0.4 |
0.25 |
0.15 |
4 |
2.65 |
|
16~38.9 |
5~15.9 |
hari+8.2 |
5.2 |
4.55 |
0.4 |
0.4 |
0.25 |
0.2 |
5 |
3.55 |
|
39~107.9 |
16~38.9 |
hari+11.7 |
7.6 |
6.80 |
0.5 |
0.5 |
0.3 |
0.2 |
7 |
5.30 |
|
108~670,9 |
39~107.9 |
hari+15.5 |
9.6 |
8.50 |
0.6 |
0.6 |
0.35 |
0.25 |
8 |
7.00 |
|
671~1600 |
108~670,9 |
hari+19.4 |
12.1 |
11.1 |
0.7 |
0.7 |
0.5 |
0.3 |
10 |
8.60 |
Catatan: 1. Untuk diameter poros ≤30 mm, disarankan menggunakan desain alur terbuka.
2. Untuk aplikasi penyegelan putar, direkomendasikan kekerasan permukaan poros HRC ≥58.
3. Untuk tekanan melebihi 30 MPa, disarankan menggunakan H8/f8 untuk celah ekstrusi.
