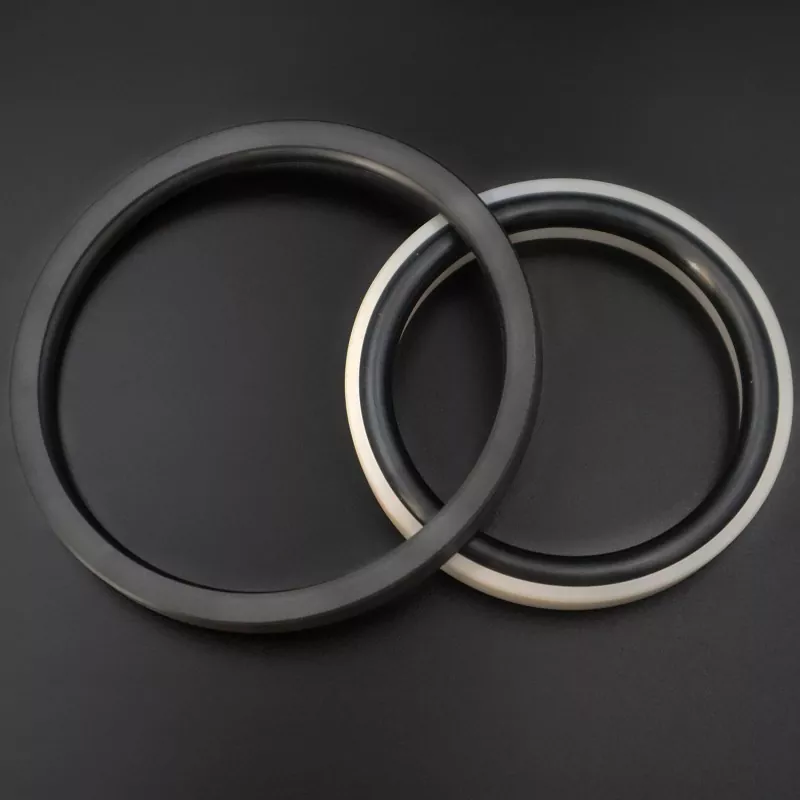

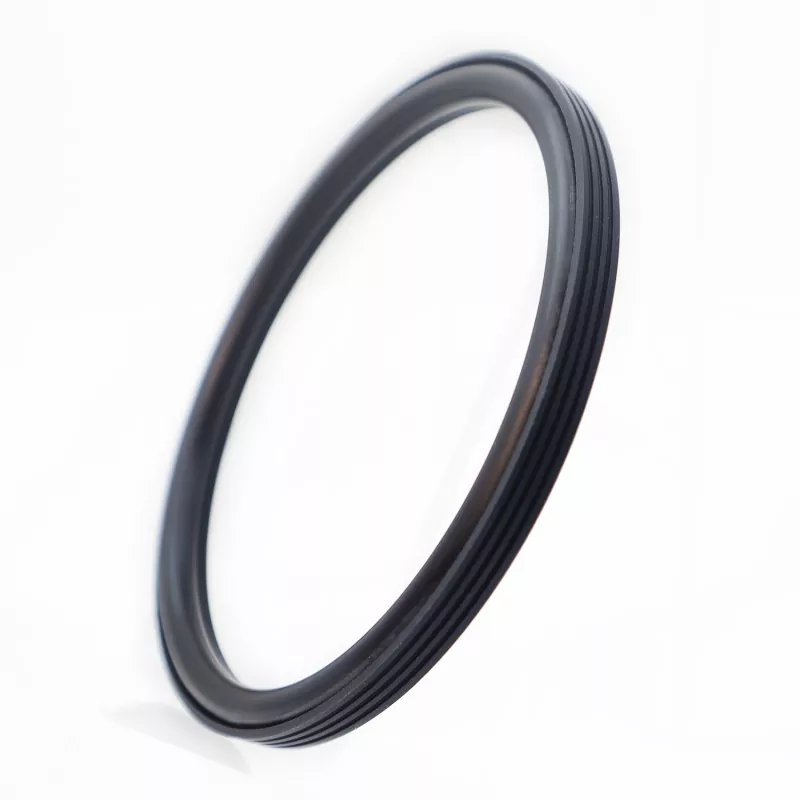

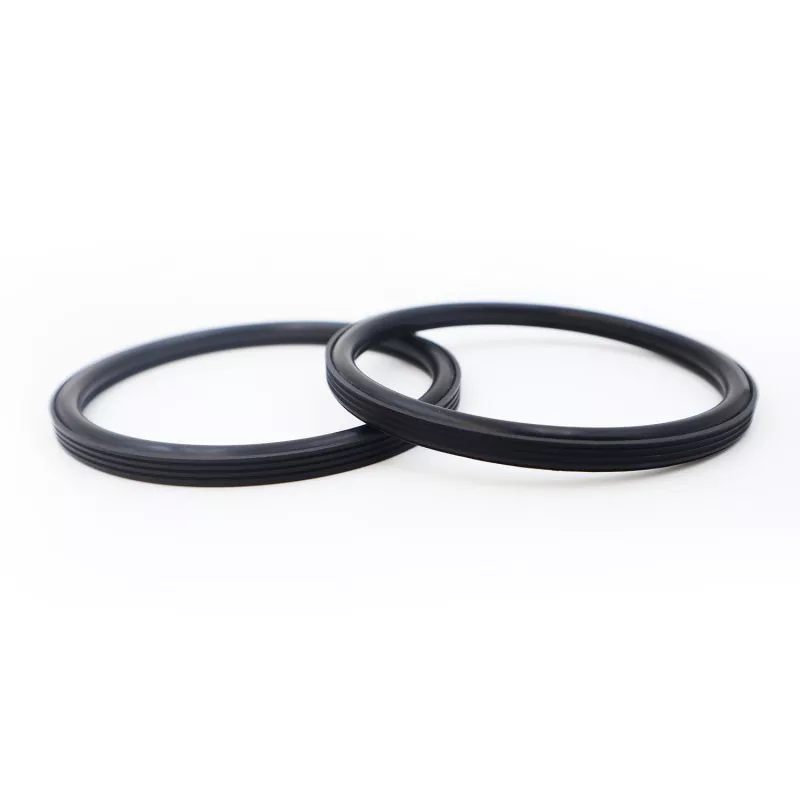

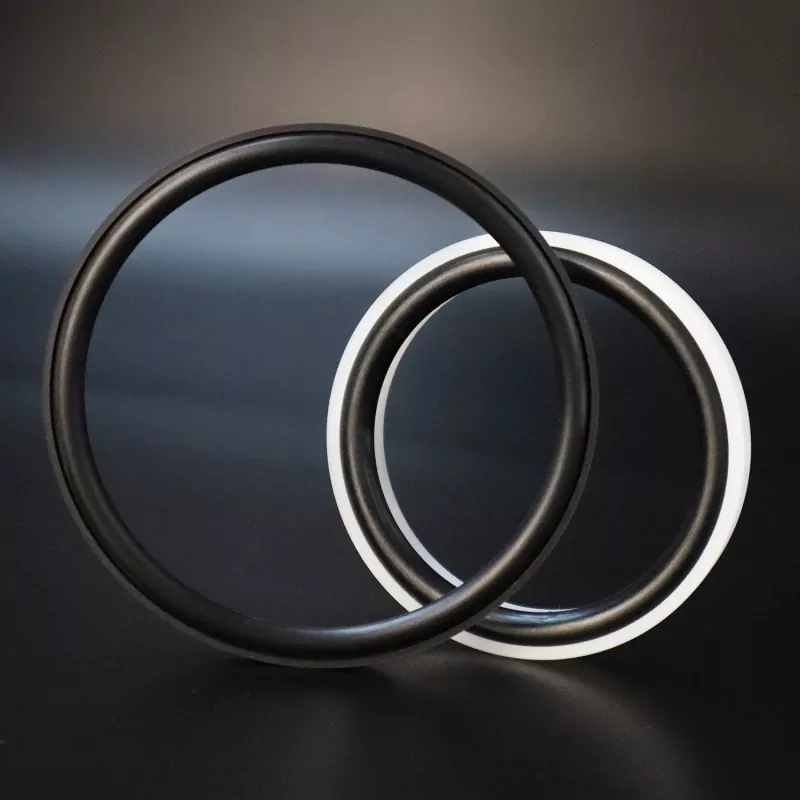

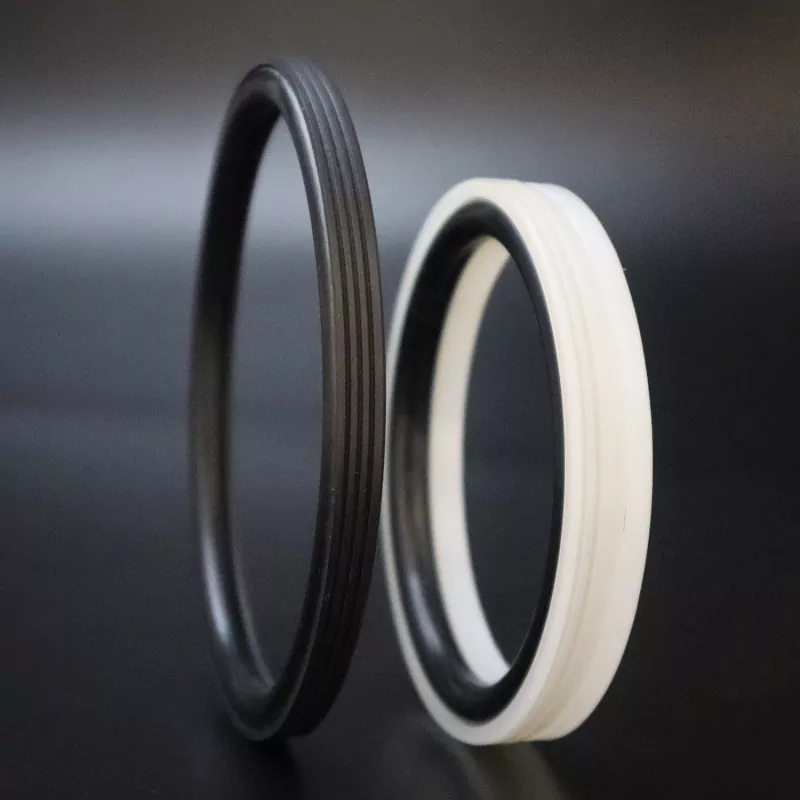

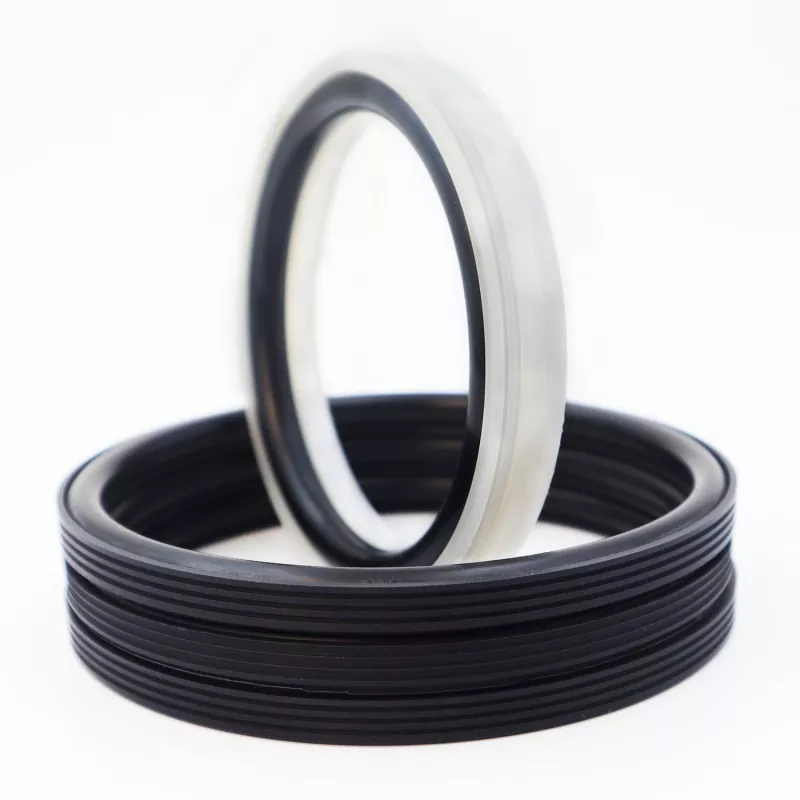

Segel Piston Bergigi Bertulang RC2062 terdiri dari cincin penyegel bergigi yang dirancang khusus yang terbuat dari plastik rekayasa berkinerja tinggi dan cincin-O karet; sangat cocok untuk penyegelan searah dalam aplikasi bolak-balik dan putar hidrolik.
Ini memiliki masa pakai yang lama, gesekan rendah, kinerja penyegelan yang sangat baik, tapak yang kompak, dan kemudahan pemasangan dan pemeliharaan. Desain bibir dan ketebalan penyegelan yang dioptimalkan memastikan penyegelan yang efektif bahkan ketika terkena media keras seperti bubur semen.
Dengan struktur keseluruhannya yang ringkas, ini meminimalkan kebutuhan ruang pemasangan dan memfasilitasi perakitan di lokasi yang nyaman serta pemeliharaan selanjutnya. Ini berfungsi sebagai solusi penyegelan yang andal untuk ruang piston dalam aplikasi penanganan bubur. Kami mengundang produsen peralatan industri untuk mengevaluasi, membandingkan, dan memesan produk ini dalam jumlah besar.
Nilai pembatas tidak boleh terjadi secara bersamaan.
|
Tekanan (MPa) |
Suhu (°C)
|
Kecepatan (m/s) |
Sedang |
|
|
Gerakan bolak-balik |
Gerakan rotasi |
|||
|
≤100 |
-35 hingga +100 (dengan cincin-O NBR) |
≤6 |
≤2 |
Air, lumpur, minyak mentah, minyak hidrolik, emulsi |
|
-20 hingga +200 (dengan O-ring FKM) |
||||
1. Bahan O-ring yang kompatibel meliputi: RO1 Nitrile Rubber (NBR), RO2 Fluoroelastomer (FKM), dll.
2. Bahan cincin penyegel: Bahan standar PTFE4; bahan lain yang tersedia termasuk PTFE2, PTFE3, PTFE5, UPE, PK1, PK2, dll.
Model Pesanan: RC2062-80*68.3*7.6-PTFE4-R01
Model - Diameter Lubang * Diameter Alur * Lebar Alur - Kode Bahan
Ukuran apa pun dalam parameter tersedia
|

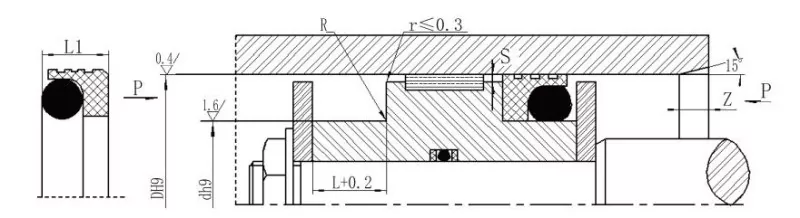

Kisaran ukuran lubang Tipe standar D H9 RC2062 |
Kisaran lubang Tugas berat D H9 RC2062-Z |
Diameter alur d h9 |
Lebar alur L+0,2 |
Lebar segel L1 |
Jari-jari sudut Maks |
Jarak bebas radial Smaks |
Talang Zmin |
Diameter penampang cincin-O |
||
|
<10MPA |
<20MPA |
<40MPA |
||||||||
|
8~12.9 |
- |
H-4.5 |
3.1 |
2.8 |
0.3 |
0.3 |
0.2 |
0.15 |
3 |
1.8 |
|
13~24.9 |
10~12.9 |
H-6.3 |
4 |
3.65 |
0.4 |
0.4 |
0.25 |
0.15 |
4 |
2.65 |
|
25~51.9 |
13~24.9 |
H-8.2 |
5.2 |
4.55 |
0.4 |
0.4 |
0.25 |
0.2 |
5 |
3.55 |
|
52~127.9 |
25~51.9 |
H-11.7 |
7.6 |
6.80 |
0.5 |
0.5 |
0.3 |
0.2 |
7 |
5.30 |
|
128~500,9 |
52~127.9 |
H-15.5 |
9.6 |
8.50 |
0.6 |
0.6 |
0.35 |
0.25 |
8 |
7.00 |
|
501~1500 |
128~500,9 |
H-19.4 |
12.1 |
11.1 |
0.7 |
0.7 |
0.5 |
0.3 |
10 |
8.60 |
Catatan: 1. Untuk diameter lubang ≤30 mm, disarankan menggunakan desain alur terbuka.
2. Untuk tekanan melebihi 30 MPa, disarankan menggunakan H8/f8 untuk celah ekstrusi.
