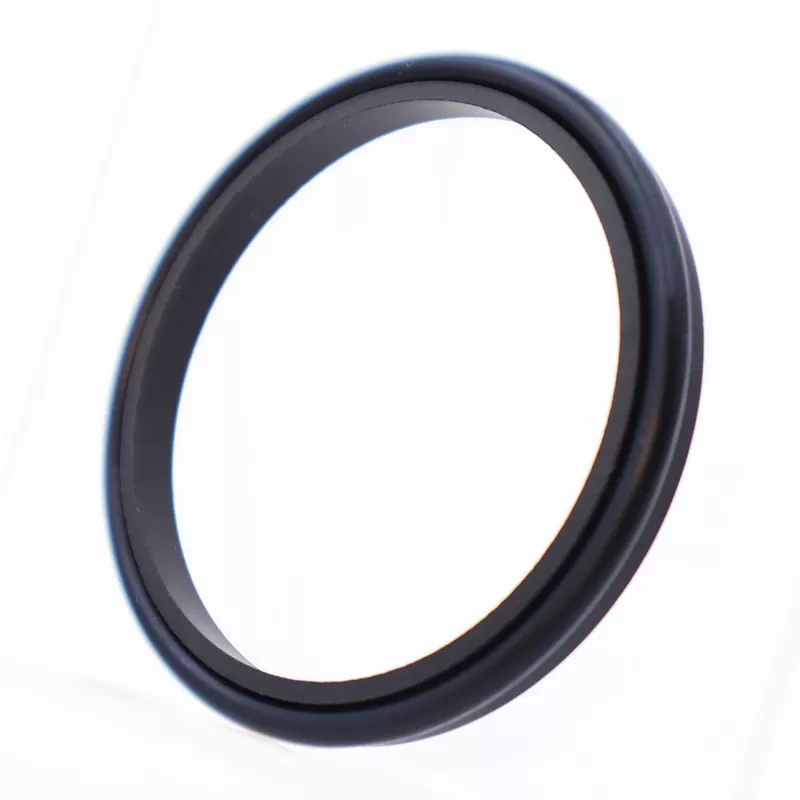

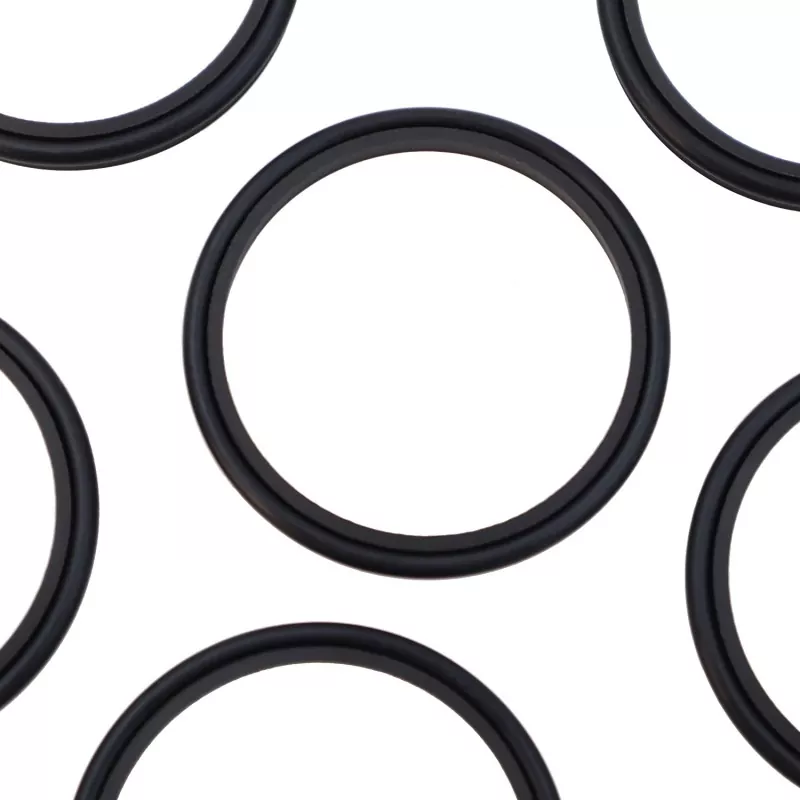

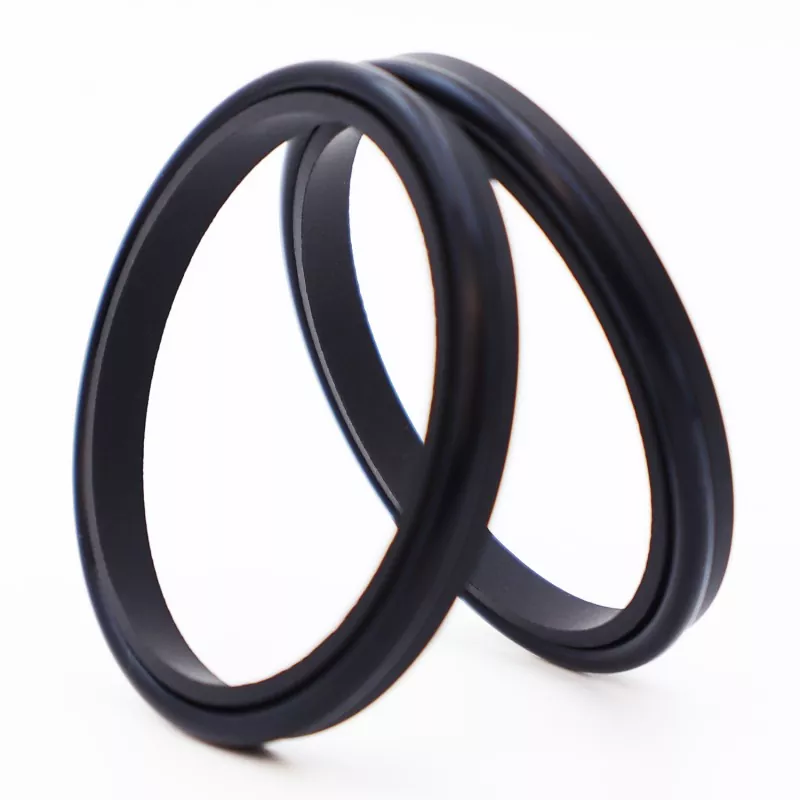

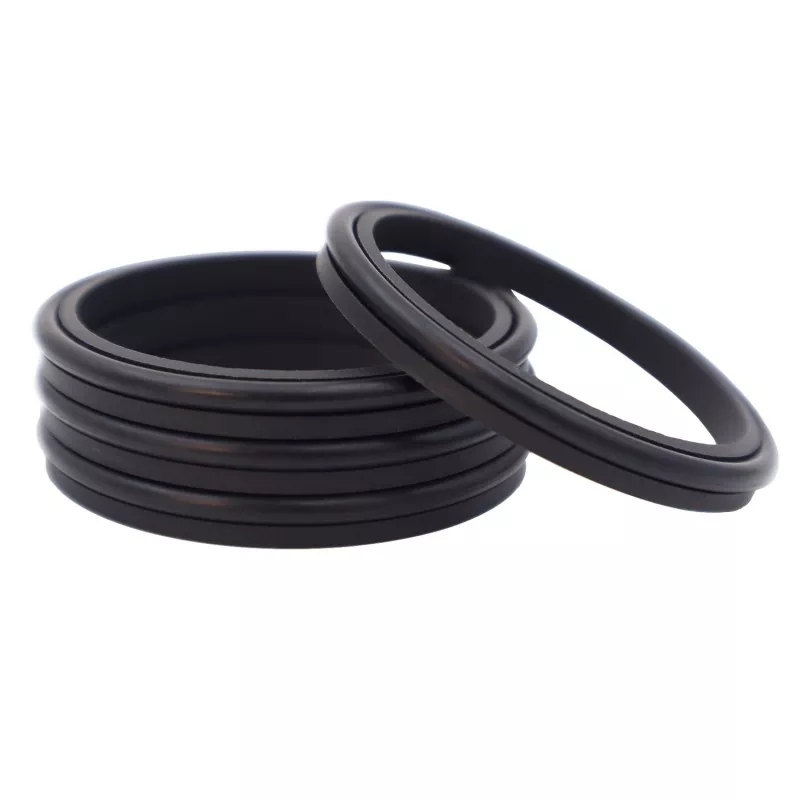

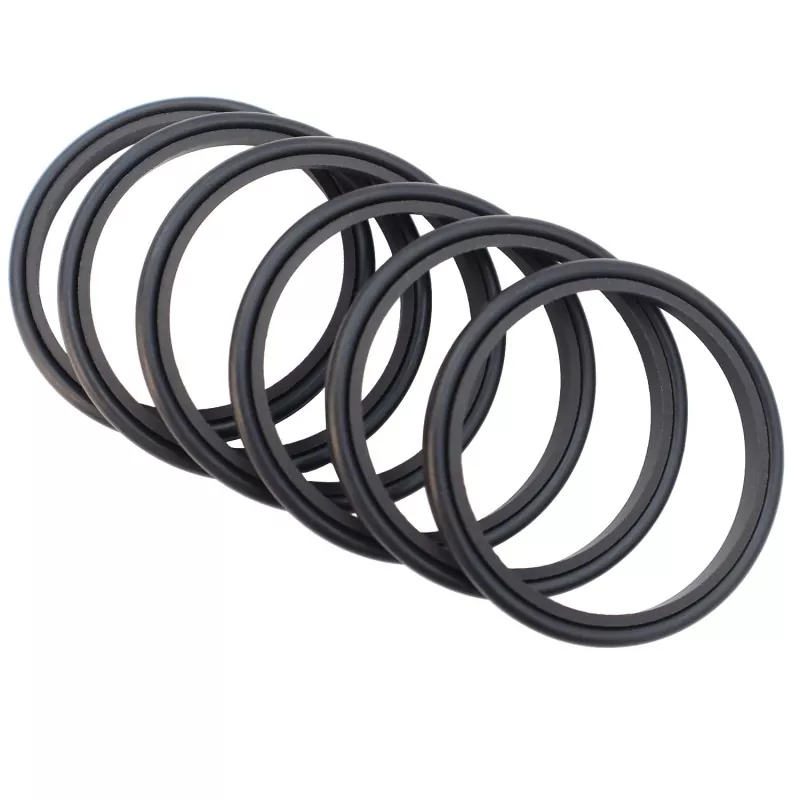

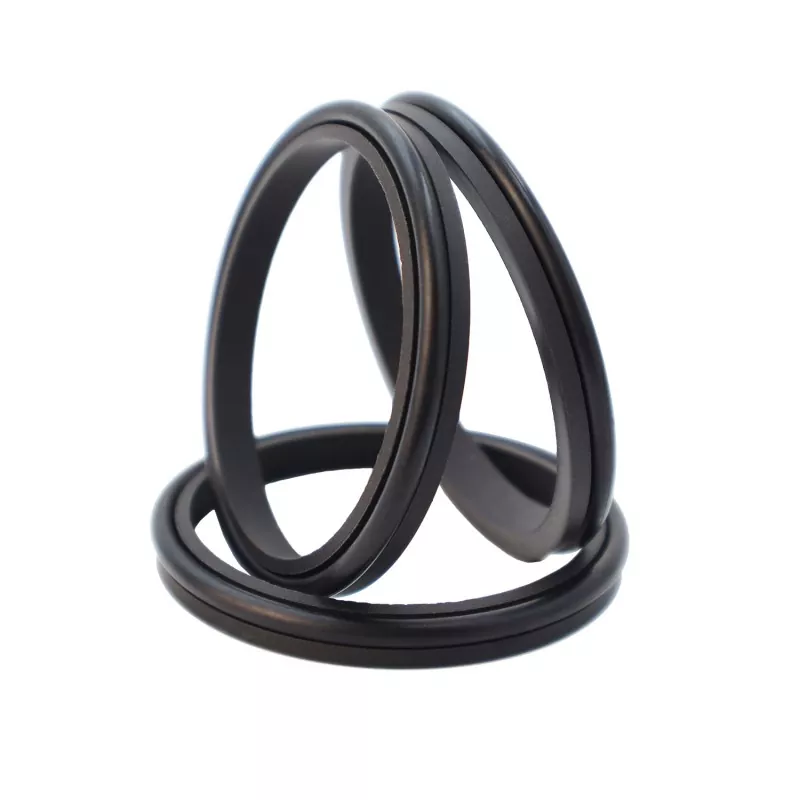

Segel Penghapus Gabungan Bibir Tunggal adalah segel penghapus kerja tunggal yang terdiri dari cincin penghapus bibir tunggal PTFE yang terisi dan cincin-O karet; berfungsi untuk mengikis debu dan mencegah kontaminasi sistem. Sangat cocok untuk aplikasi gerakan bolak-balik, berosilasi, atau heliks.
|
Tekanan (MPa) |
Suhu (°C) |
Kecepatan m/s |
Media |
|
- |
-35 hingga +100 (dengan cincin-O NBR) |
6 |
Oli hidrolik, emulsi, air, dll. |
|
-20 hingga +200 (dengan O-ring FKM) |
Model Pesanan: RCF03—80-PTFE3—R01
RCF03 – Model | 80 – Diameter Poros | PTFE3 – PTFE Modifikasi Tujuan Umum | R01 – Kode Material Komponen Karet
Karet Nitril (NBR) – R01 | Karet Fluoro (FKM) – R02
Produk dapat dipasok dalam berbagai ukuran dalam rentang parameter yang ditentukan.
|

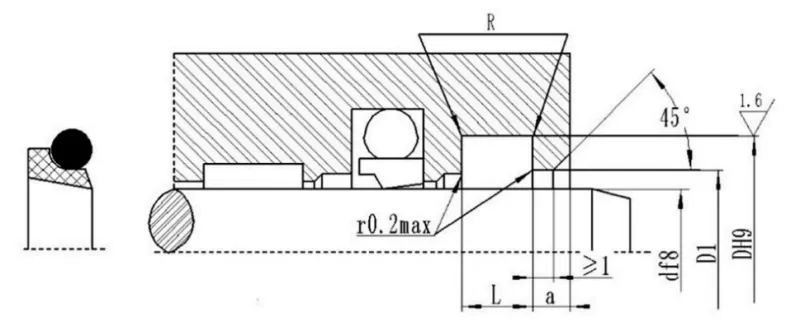

Kisaran diameter poros d f8 |
Diameter alur D H9 |
Lebar alur L+0,2 |
Diameter lubang izin D1 H11 |
Hapus lebar bukaan sebuah ≥ |
Jari-jari sudut R≤ |
Cincin-O Diameter penampang Mengerjakan |
|
4~11 |
hari+4.8 |
3.7 |
hari+1,5 |
2 |
0.4 |
1.80 |
|
12~64 |
hari+6.8 |
5.0 |
hari+1,5 |
2 |
0.7 |
2.65 |
|
65~250 |
hari+8.8 |
6.0 |
hari+1,5 |
3 |
1.0 |
3.55 |
|
251~420 |
hari+12.2 |
8.4 |
d+2.0 |
4 |
1.5 |
5.30 |
|
421~650 |
hari+16.0 |
11.0 |
d+2.0 |
4 |
1.5 |
7.00 |
|
651~1500 |
hari+20.0 |
14.0 |
hari+2.5 |
5 |
2.0 |
8.60 |
