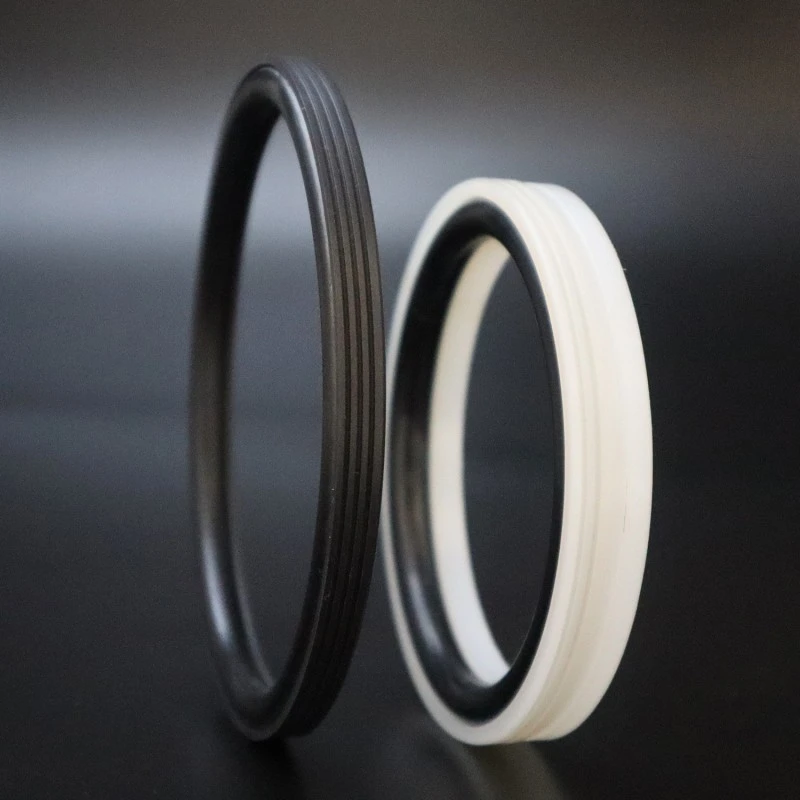

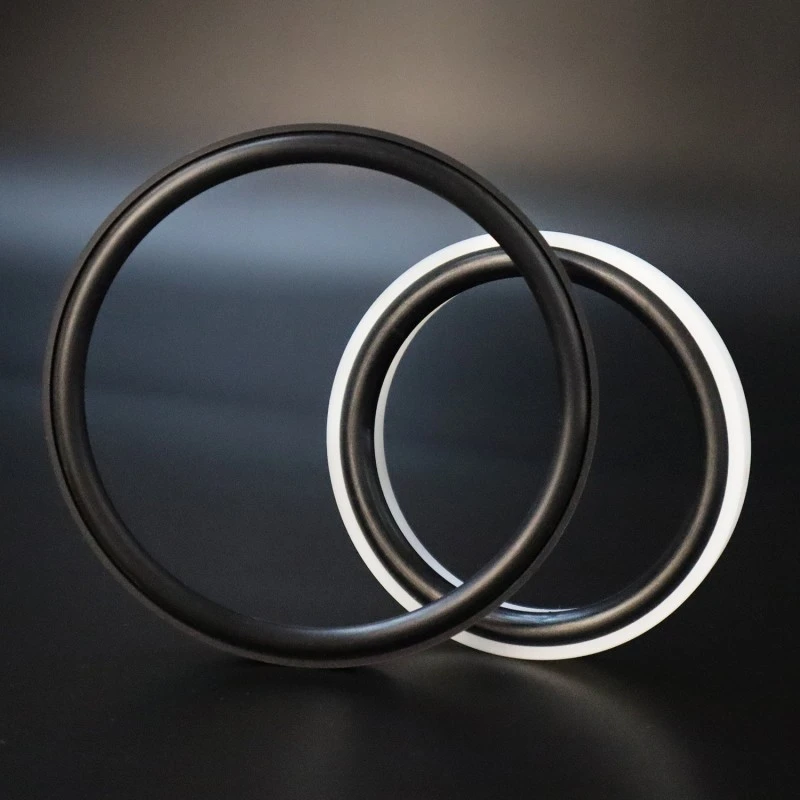

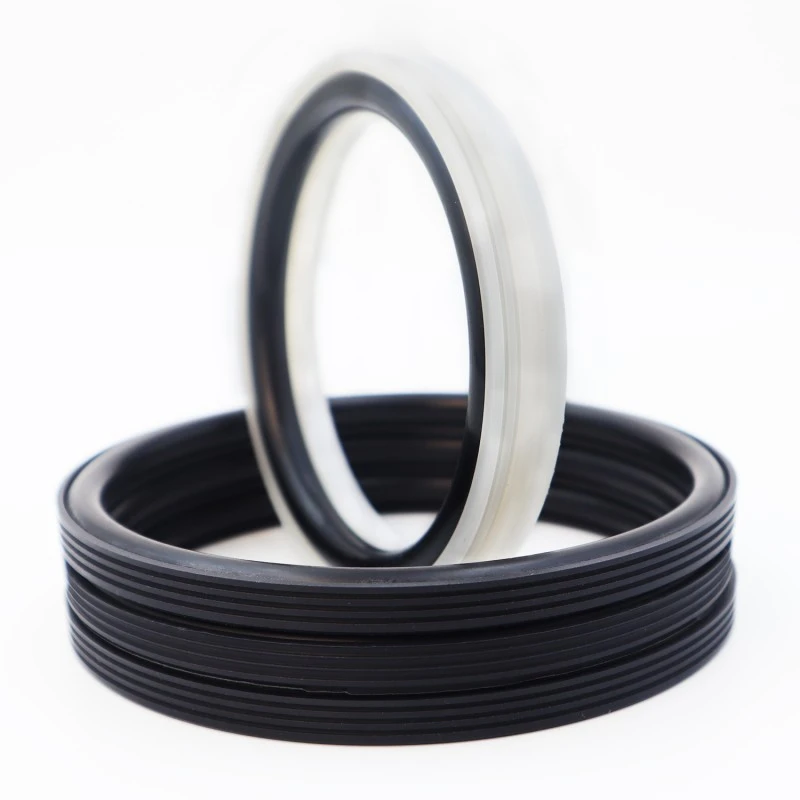

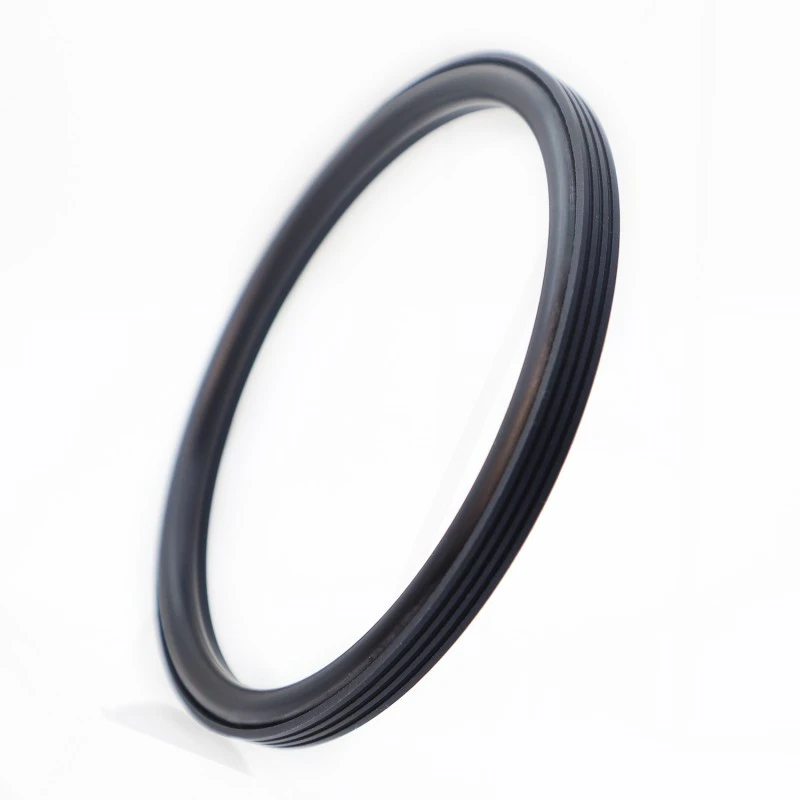

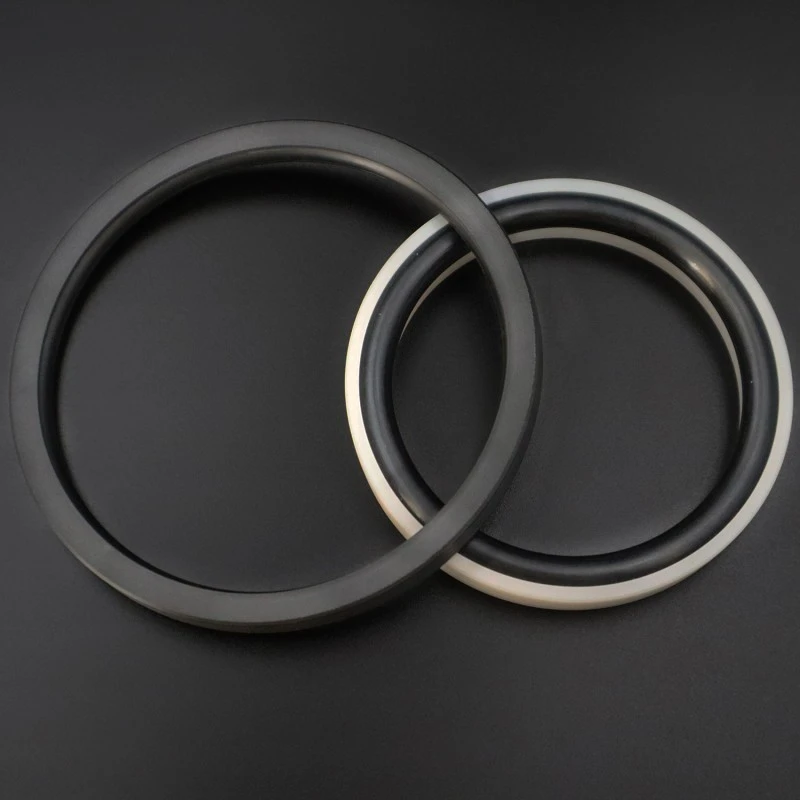

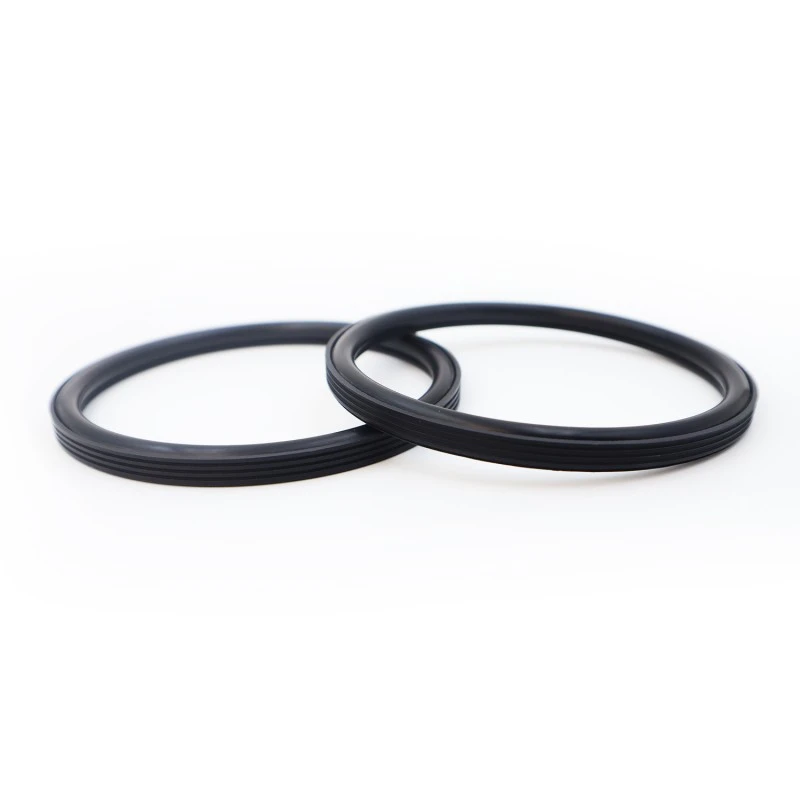

Bore Seal, dirancang dan diproduksi oleh Ruichen Sealing Factory, cocok untuk penyegelan searah dalam aplikasi gerakan bolak-balik dan putar hidraulik. Ini memiliki masa pakai yang lama, gesekan rendah, kinerja penyegelan yang sangat baik, struktur kompak, dan pemasangan, penggunaan, dan pemeliharaan yang mudah. Bibir segel khusus dan desain ketebalan segel yang dioptimalkan memastikan kinerja penyegelan yang sangat baik bahkan di media yang keras seperti nat semen.
|
Tekanan/MPa |
Suhu/°C |
Kecepatan / m/s |
Sedang |
|
|
gerakan bolak-balik |
Gerakan rotasi |
|||
|
≤100 |
-35 hingga +100°C (dengan cincin-O NBR) |
≤6 |
≤2 |
Air, lumpur, minyak mentah, minyak hidrolik, emulsi |
|
-20 hingga +200°C (dengan O-ring FKM) |
||||
Pemilihan Bahan
1. Bahan penyerta O-ring dapat dipilih dari: R01 Nitrile rubber (NBR), R02 Fluororubber (FKM), dll.
2. Bahan cincin penyegel: Bahan standar adalah PTFE4, bahan lain yang tersedia termasuk PTFE2/PTFE3/PTFE5/UPE/PK1/PK2, dll.
Contoh pesanan
Model pesanan: RC2062-80*68.3*7.6-PTFE4-R01
Model - Diameter lubang * Diameter alur * Lebar alur - Kode material

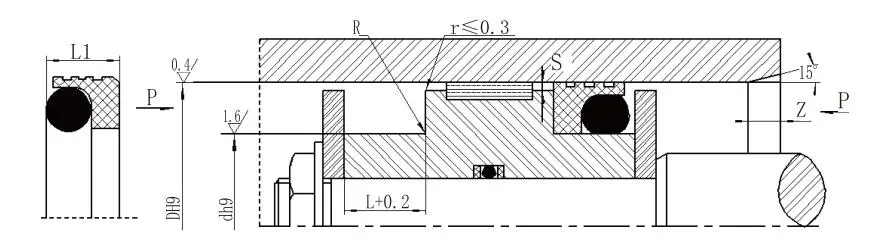

Spesifikasi dan parameter (Ukuran apa pun dalam rentang yang ditentukan tersedia.)
|
Rentang bukaan Tipe standar DH9 RC2062 |
Rentang bukaan Pemuatan berat DH9 RC2062-Z |
Diameter alur d h9 |
Lebar alur L+0,2 |
Lebar segel L1 |
Sudut membulat Maks |
Jarak bebas radial Smaks |
Talang Zmin |
Diameter kawat cincin-O |
||
|
<10MPA |
<20MPA |
<40MPA |
||||||||
|
8~12.9 |
- |
H-4.5 |
3.1 |
2.8 |
0.3 |
0.3 |
0.2 |
0.15 |
3 |
1.8 |
|
13~24.9 |
10~12.9 |
H-6.3 |
4 |
3.65 |
0.4 |
0.4 |
0.25 |
0.15 |
4 |
2.65 |
|
25~51.9 |
13~24.9 |
H-8.2 |
5.2 |
4.55 |
0.4 |
0.4 |
0.25 |
0.2 |
5 |
3.55 |
|
52~127.9 |
25~51.9 |
H-11.7 |
7.6 |
6.80 |
0.5 |
0.5 |
0.3 |
0.2 |
7 |
5.30 |
|
128~500,9 |
52~127.9 |
H-15.5 |
9.6 |
8.50 |
0.6 |
0.6 |
0.35 |
0.25 |
8 |
7.00 |
|
501~1500 |
128~500,9 |
H-19.4 |
12.1 |
11.1 |
0.7 |
0.7 |
0.5 |
0.3 |
10 |
8.60 |
Catatan: 1. Untuk lubang silinder ≤ 30mm, disarankan menggunakan desain alur terbuka.
2. Untuk tekanan yang lebih besar dari 30 MPa, disarankan menggunakan H8/f8 untuk celah ekstrusi.
Kemampuan pengujian yang komprehensif: Laboratorium pusat kami dilengkapi dengan berbagai peralatan pengujian, yang mampu mensimulasikan kinerja produk dalam kondisi kerja sebenarnya. Item pengujian termasuk, namun tidak terbatas pada:
Inspeksi dimensi: Menggunakan alat ukur gambar 2D presisi tinggi dan mengoordinasikan mesin pengukur untuk memastikan bahwa dimensi produk sepenuhnya memenuhi persyaratan toleransi gambar.
Pengujian kinerja: Termasuk uji penuaan suhu tinggi, uji suhu rendah, uji ketahanan oli/sedang, uji ketahanan aus, uji tekanan ledakan, dll.
Pengujian siklus hidup: Memprediksi masa pakai dan keandalan produk melalui uji ketahanan yang menyimulasikan kondisi kerja sebenarnya.
