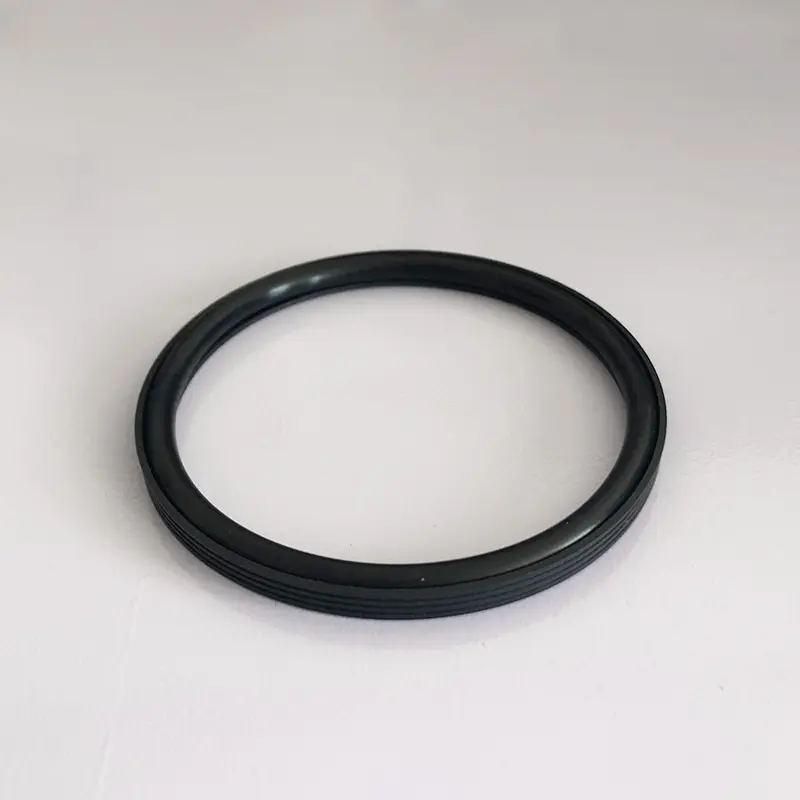

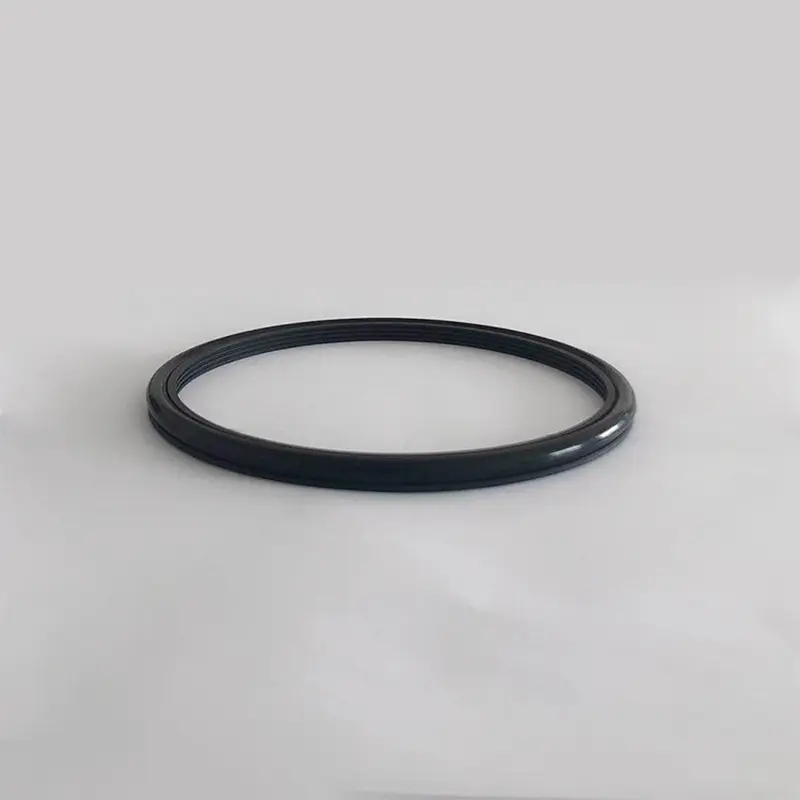

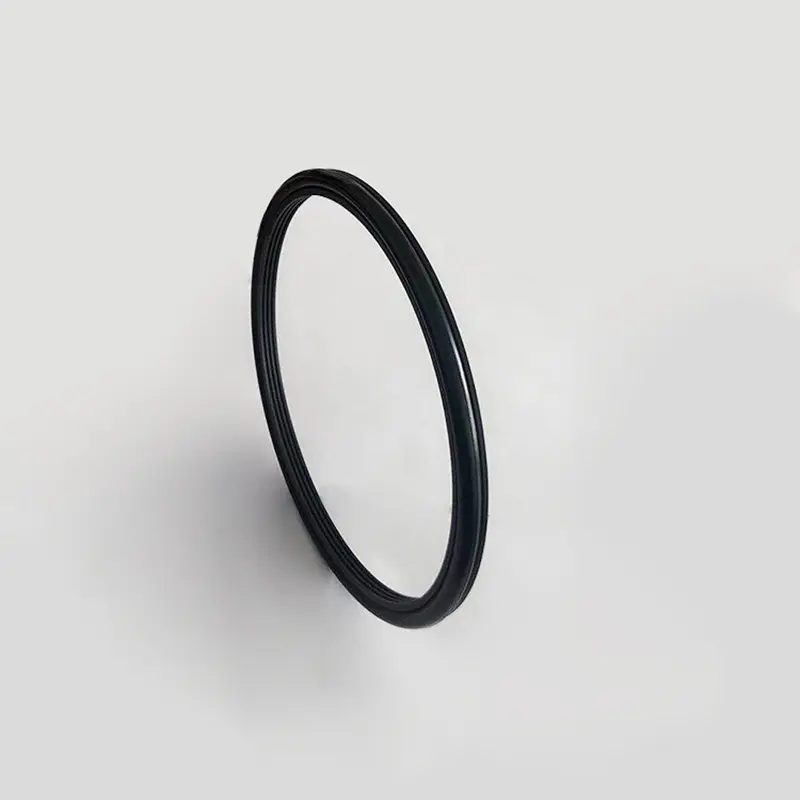

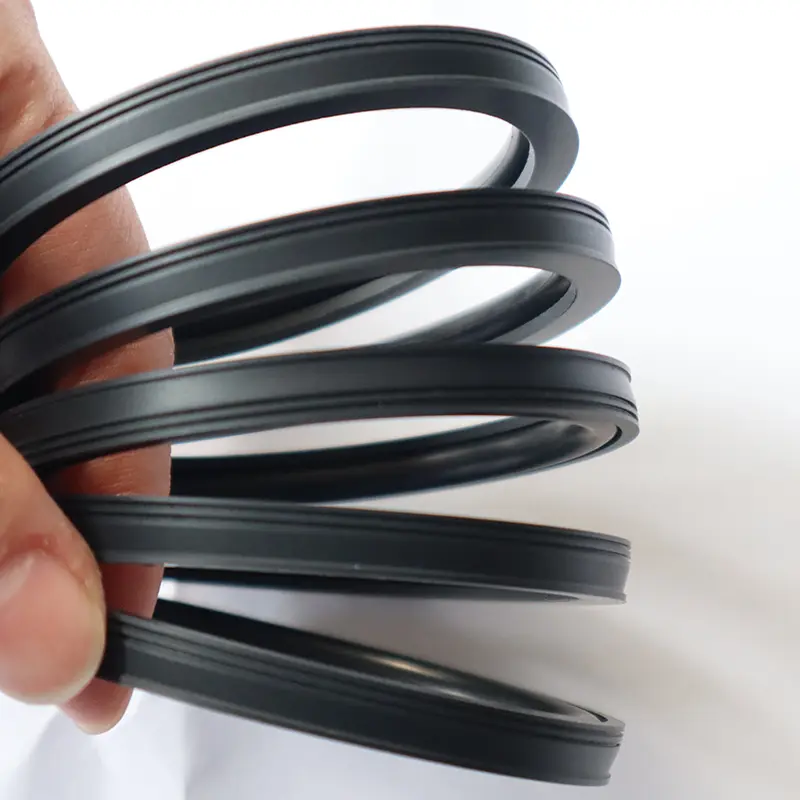

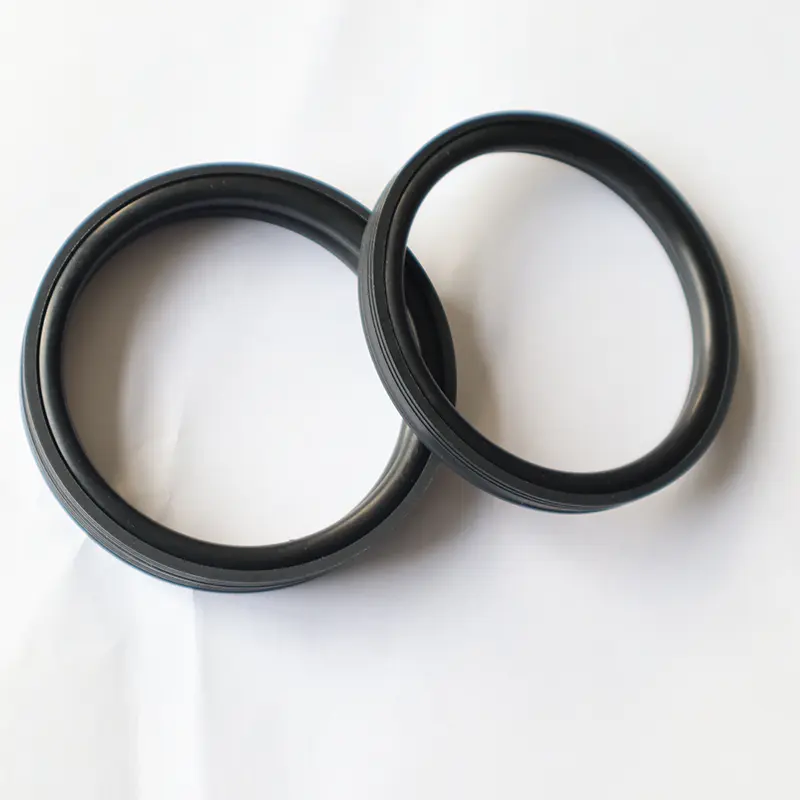

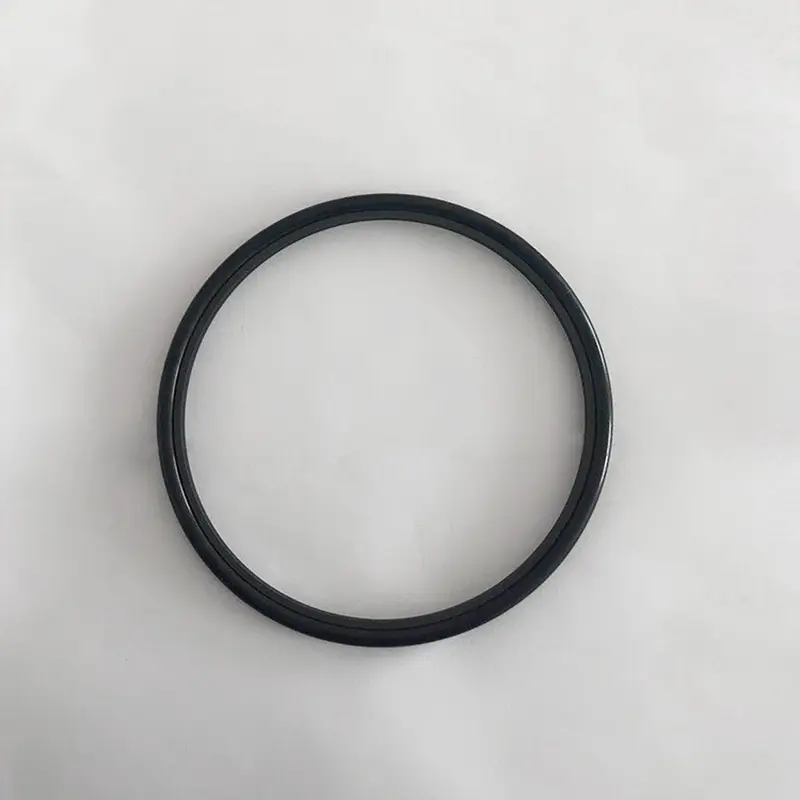

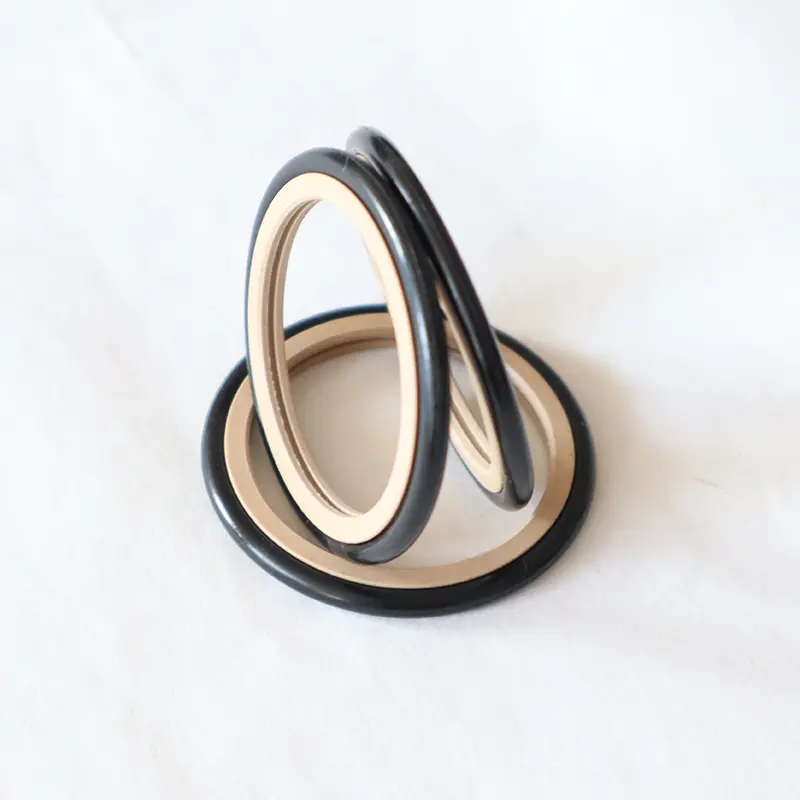

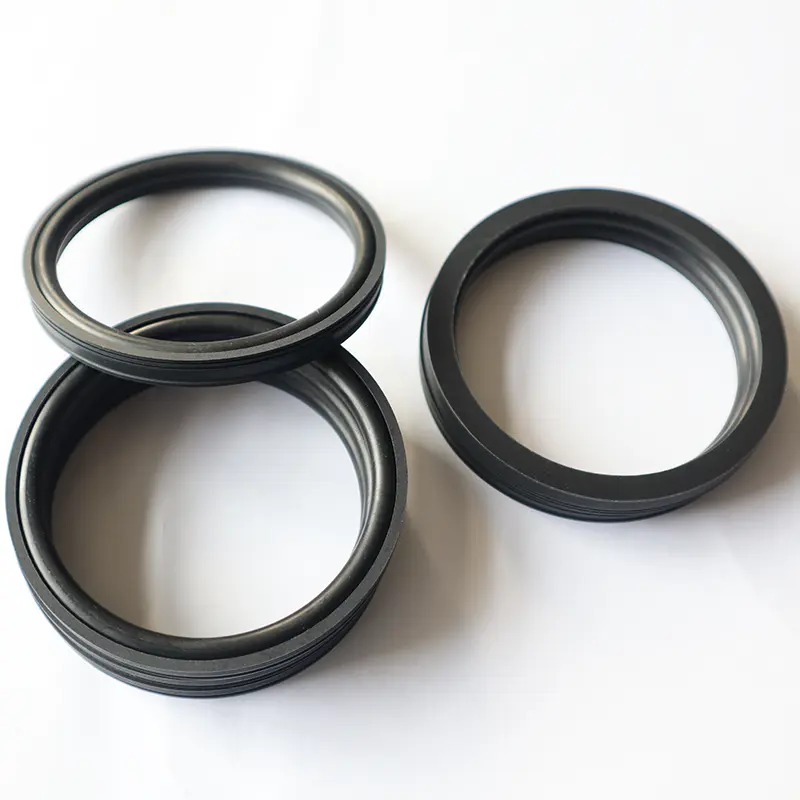

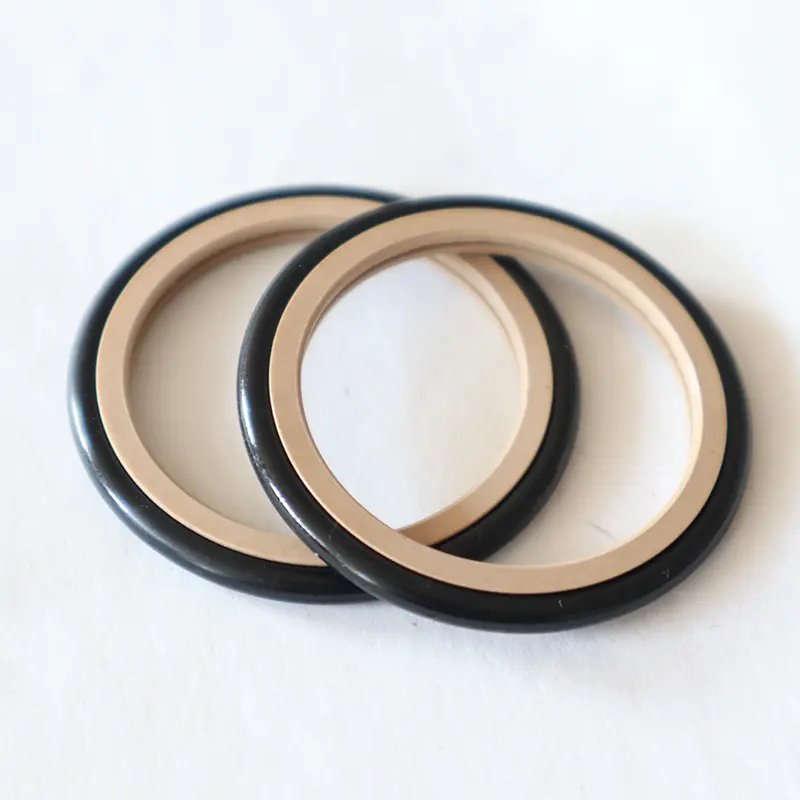

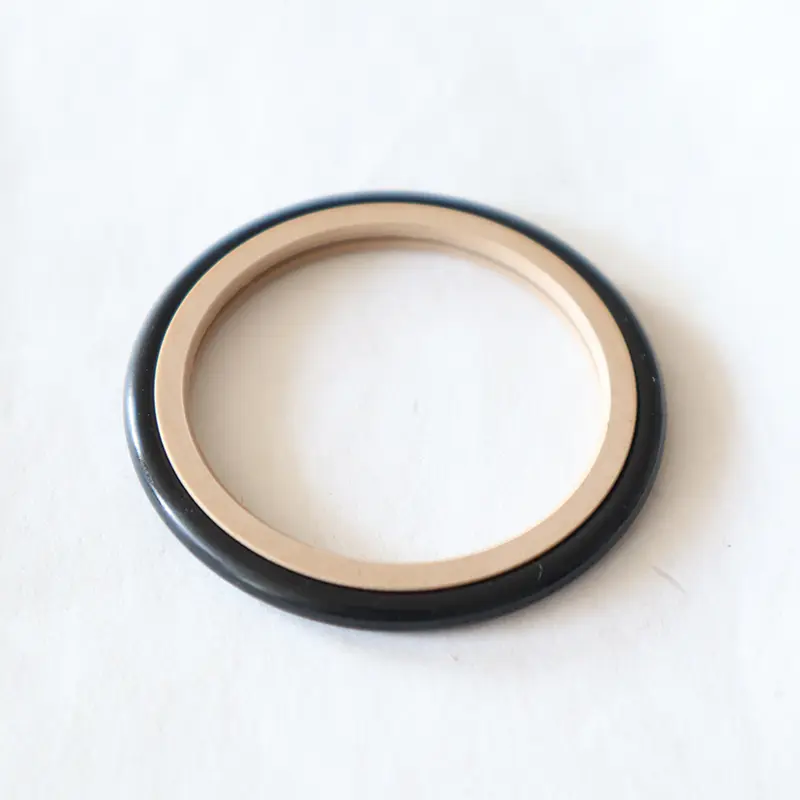

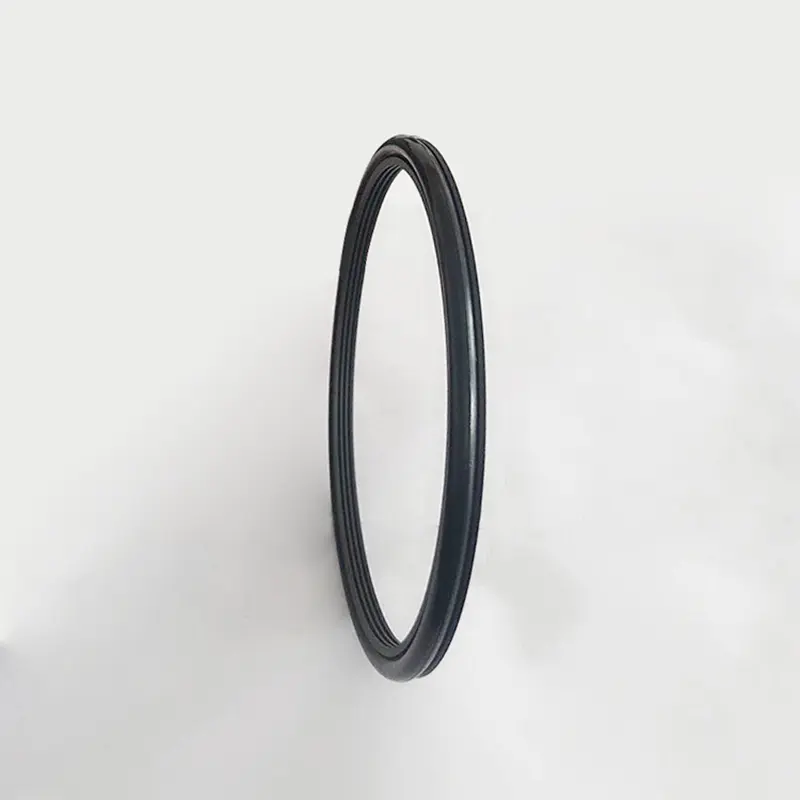

Segel tekanan tinggi RC2061 dan RC2062 untuk bubur semen yang diluncurkan oleh Ruichen Seal dirancang untuk mengatasi kondisi penyegelan bubur semen yang kompleks dan keras.

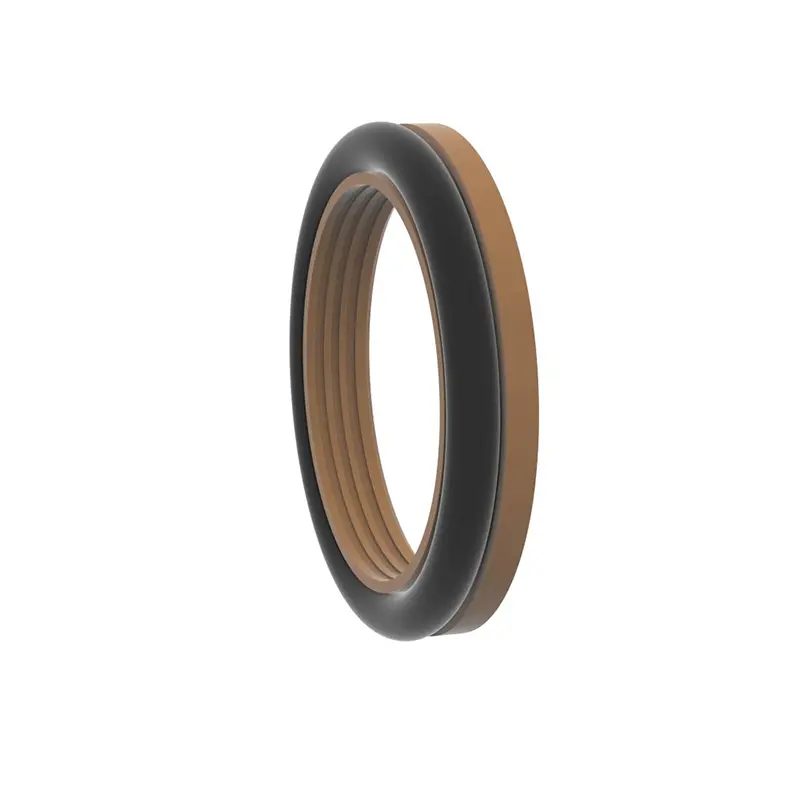

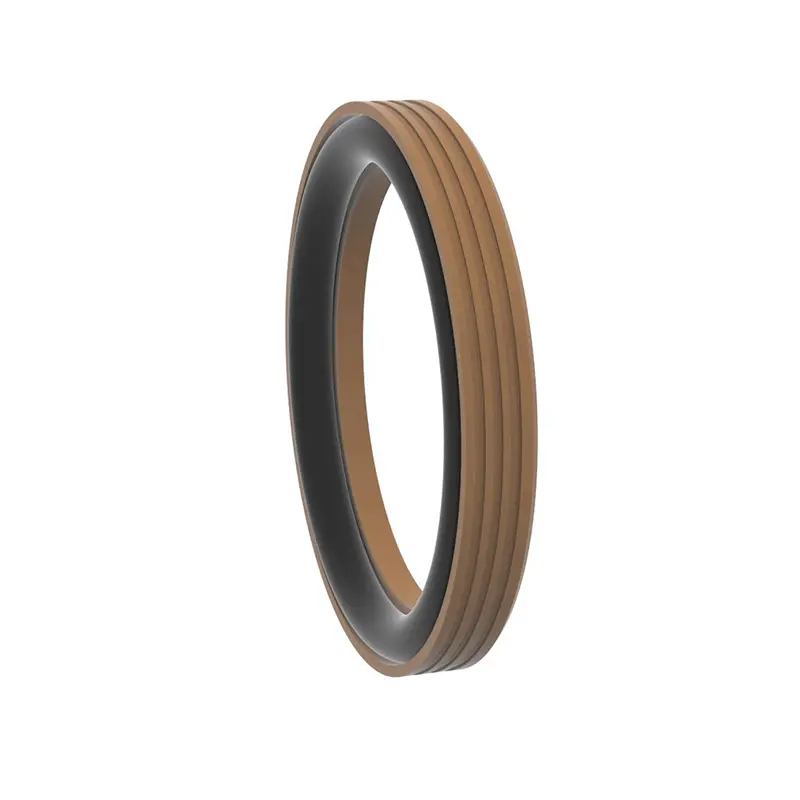

Kedua produk ini memiliki struktur yang sama, yang keduanya terdiri dari cincin segel bergigi plastik dan cincin-O yang dirancang dengan hati-hati untuk mencapai penyegelan satu arah dari pembesaran hidrolik dan gerakan putar. Mereka memiliki berbagai aplikasi dan dapat memainkan peran penting dalam peralatan seperti pompa plunger, pompa lumpur, bor sekrup, rig pengeboran, peralatan eksplorasi minyak, dan pabrik pencampur beton.
Dalam hal kinerja, segel bertekanan tinggi kami untuk bubur semen dapat menunjukkan banyak keuntungan. Karakteristik umur yang panjang mengurangi kebutuhan untuk seringnya penggantian bagian -bagian penyegelan dan mengurangi biaya perawatan peralatan; Kinerja gesekan rendah memastikan kelancaran pengoperasian peralatan dan mengurangi kehilangan energi; Penyegelan yang baik secara efektif mencegah kebocoran bubur semen dan memastikan pengoperasian peralatan yang stabil; Ruang struktural kecil nyaman untuk pemasangan dan tata letak di ruang terbatas dari berbagai peralatan; Instalasi, penggunaan, dan pemeliharaan yang mudah semakin meningkatkan efisiensi penggunaan peralatan.
Untuk media ganas seperti bubur semen, produk ini dapat meningkatkan efek penyegelan melalui desain optimasi bibir dan ketebalan yang menyegel khusus. Ketika digunakan untuk menyegel media bubur, untuk lebih meningkatkan kinerja penyegelan dan kehidupan komponen, kami merekomendasikan pelumasan minyak antara dua (atau lebih) segel. Dua segel bertekanan tinggi ini untuk bubur semen memberikan solusi yang andal dan efisien untuk masalah penyegelan bubur semen bertekanan tinggi.
Fitur dan Aplikasi Produk:
Contoh Pemesanan:

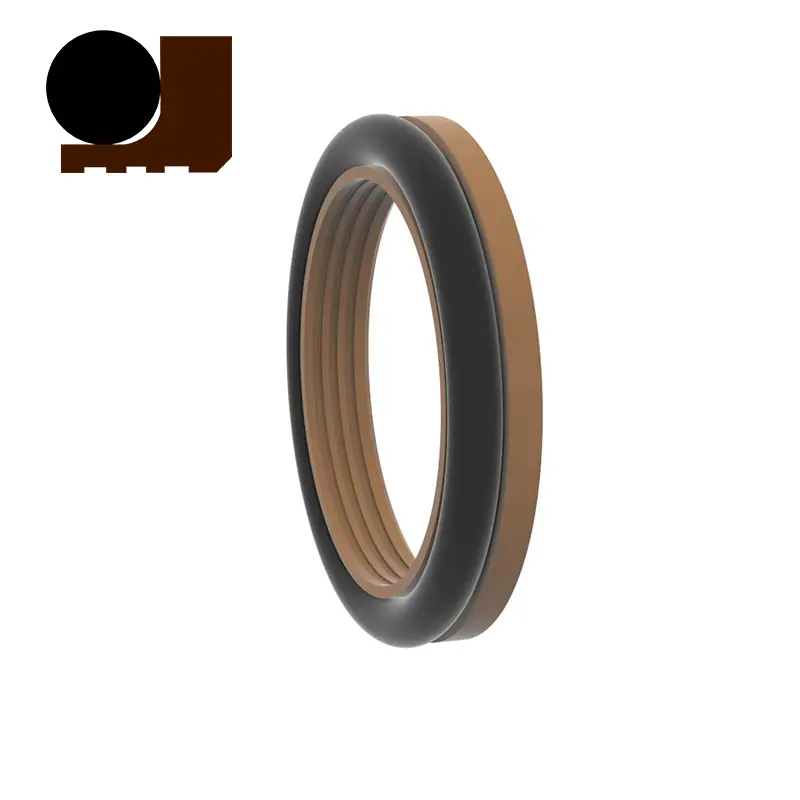

Pesanan Model RC2061-80X91.7X7.6-PTFE4-R01 Model-Shaft Diameter x Groove Diameter X Groove Width-Material Code

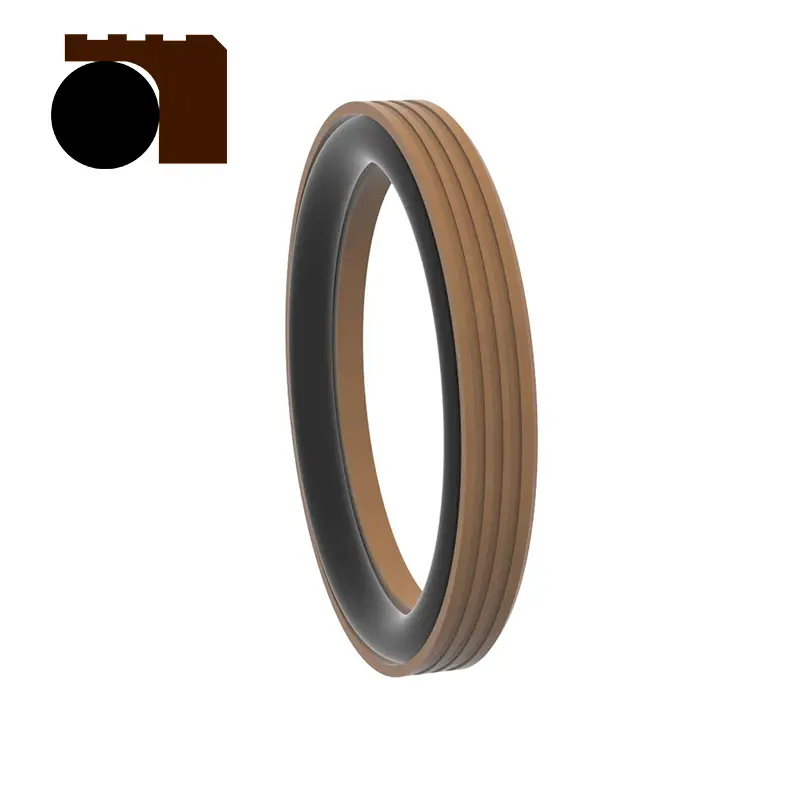

Model Pesanan RC2062-80X68.3X7.6-PTFE4-R01
Model-silinder Diameter x Groove Diameter x Groove Width-Material Code

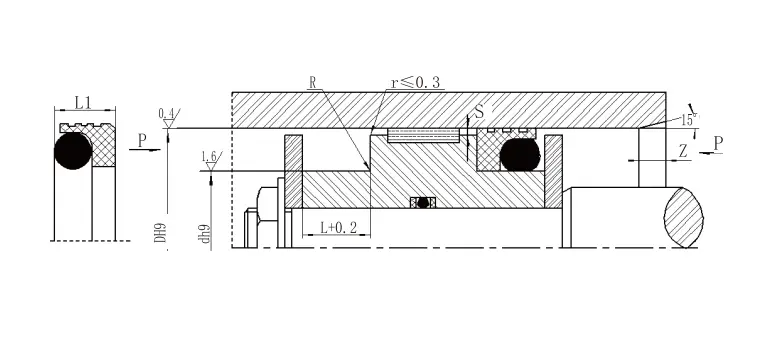

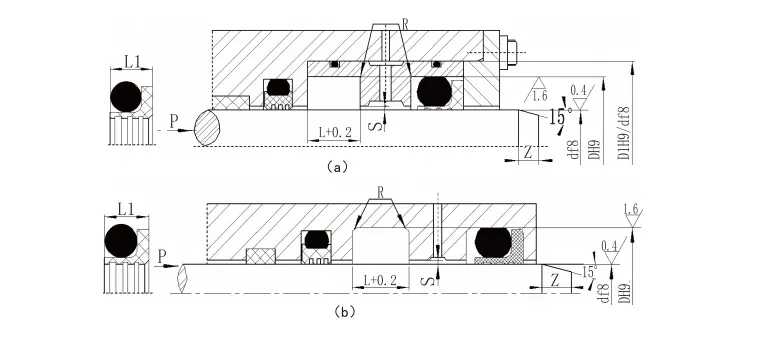

Spesifikasi:
| Kisaran diameter poros
Tipe standar D f8 RC2061 |
Kisaran diameter poros
Beban berat D f8 RC2061-Z |
Diameter alur D H9 |
Lebar alur L+0.2 |
Segel Widthl1 | Sudut bulat Rmax |
Clearance Radial SMAX | Talang Zmin |
Diameter kawat o-ring | ||
| <10mpa | <20mpa | <40mpa | ||||||||
| 5 ~ 15.9 | - | D+6.3 | 4.0 | 3.65 | 0.4 | 0.4 | 0.25 | 0.15 | 4 | 2.65 |
| 16 ~ 38.9 | 5 ~ 15.9 | D+8.2 | 5.2 | 4.55 | 0.4 | 0.4 | 0.25 | 0.2 | 5 | 3.55 |
| 39 ~ 107.9 | 16 ~ 38.9 | D+11.7 | 7.6 | 6.80 | 0.5 | 0.5 | 0.3 | 0.2 | 7 | 5.30 |
| 108 ~ 670.9 | 39 ~ 107.9 | D+15.5 | 9.6 | 8.50 | 0.6 | 0.6 | 0.35 | 0.25 | 8 | 7.00 |
| 671 ~ 1600 | 108 ~ 670.9 | D+19.4 | 12.1 | 11.1 | 0.7 | 0.7 | 0.5 | 0.3 | 10 | 8.60 |
| Catatan: 1. Untuk diameter poros ≤30mm, alur terbuka disarankan. | ||||||||||
| 2. Untuk segel putar, kekerasan permukaan poros putar direkomendasikan untuk menjadi HRC ≥58. 3. Untuk tekanan yang lebih besar dari 30MPA, H8/F8 direkomendasikan untuk celah ekstrusi. | ||||||||||
| Rentang aperture
Standar D H9 RC2062 |
Rentang aperture
Beban berat D H9 RC2062-Z |
Diameter alur D H9 |
Lebar alur L+0.2 |
Segel Widthl1 | Sudut bulat Rmax |
Clearance Radial SMAX | Talang Zmin |
Diameter kawat o-ring | ||
| <10mpa | <20mpa | <40mpa | ||||||||
| 8 ~ 12.9 | - | D-4.5 | 3.1 | 2.8 | 0.3 | 0.3 | 0.2 | 0.15 | 3 | 1.8 |
| 13 ~ 24.9 | 10 ~ 12.9 | D-6.3 | 4 | 3.65 | 0.4 | 0.4 | 0.25 | 0.15 | 4 | 2.65 |
| 25 ~ 51.9 | 13 ~ 24.9 | D-8.2 | 5.2 | 4.55 | 0.4 | 0.4 | 0.25 | 0.2 | 5 | 3.55 |
| 52 ~ 127.9 | 25 ~ 51.9 | D-11.7 | 7.6 | 6.80 | 0.5 | 0.5 | 0.3 | 0.2 | 7 | 5.30 |
| 128 ~ 500.9 | 52 ~ 127.9 | D-5.5 | 9.6 | 8.50 | 0.6 | 0.6 | 0.35 | 0.25 | 8 | 7.00 |
| 501 ~ 1500 | 128 ~ 500.9 | D-9.4 | 12.1 | 11.1 | 0.7 | 0.7 | 0.5 | 0.3 | 10 | 8.60 |
| Catatan: 1. Untuk diameter silinder ≤ 30 mm, alur terbuka direkomendasikan. | ||||||||||
| 2. Untuk tekanan yang lebih besar dari 30 MPa, H8/F8 direkomendasikan untuk pembersihan ekstrusi. | ||||||||||
| Segel bertekanan tinggi untuk kondisi kerja bubur semen | ||||||
| Profil | Model | Tekanan MPa |
Suhu (℃) | Kecepatan (MS) |
Media | |
| Gerakan bolak -balik | Gerakan Rotasi | |||||
 |
RC2061 | ≤100 | -35 ~+100 (pencocokan O-ring NBR) | ≤6 | ≤2 | Air, lumpur, minyak mentah, minyak hidrolik, emulsi, dll. |
| -20 ~+200 (pencocokan O-ring FKM) | ||||||
 |
RC2062 | ≤100 | -35 ~+100 (pencocokan O-ring NBR) | ≤6 | ≤2 | Air, lumpur, minyak mentah, minyak hidrolik, emulsi, dll. |
| -20 ~+200 (pencocokan O-ring FKM) | ||||||
