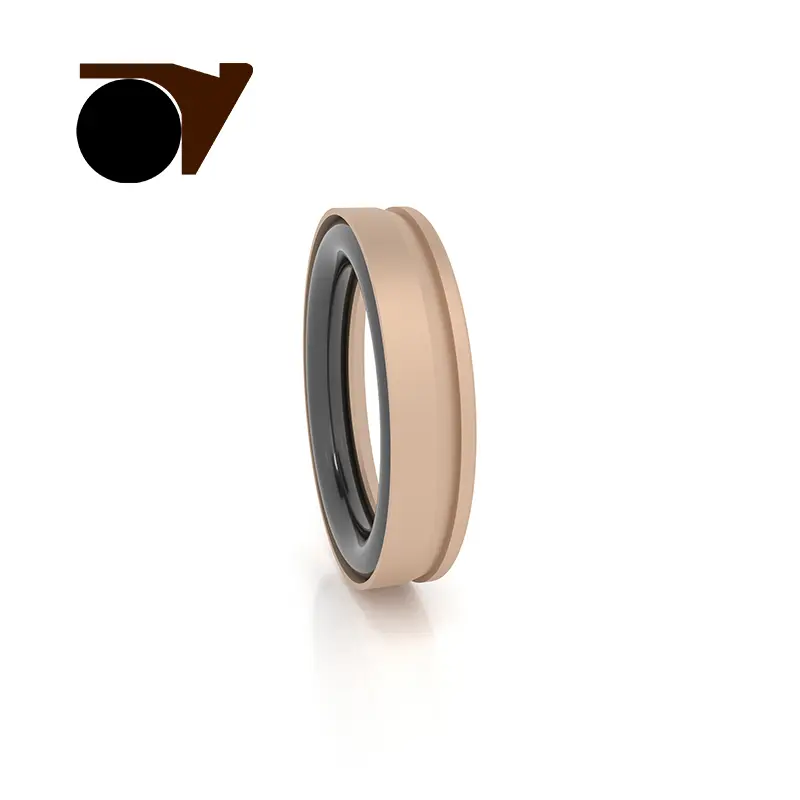

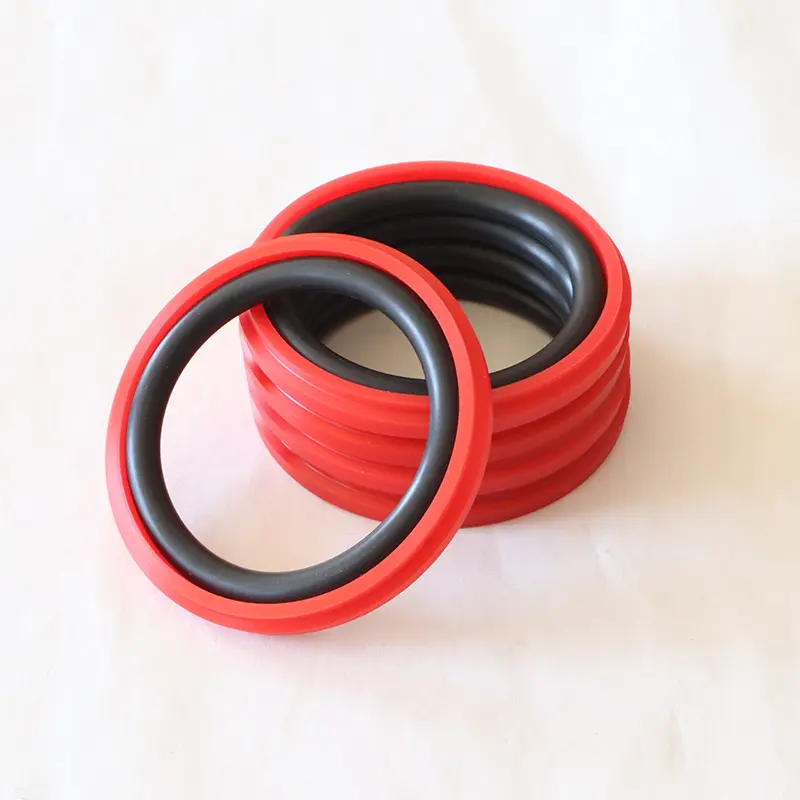

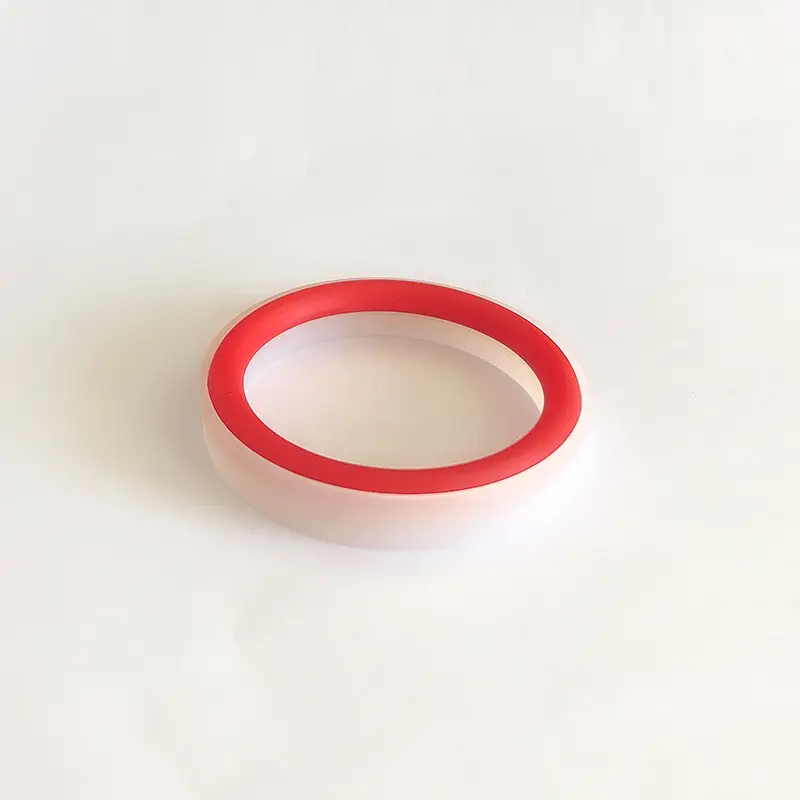

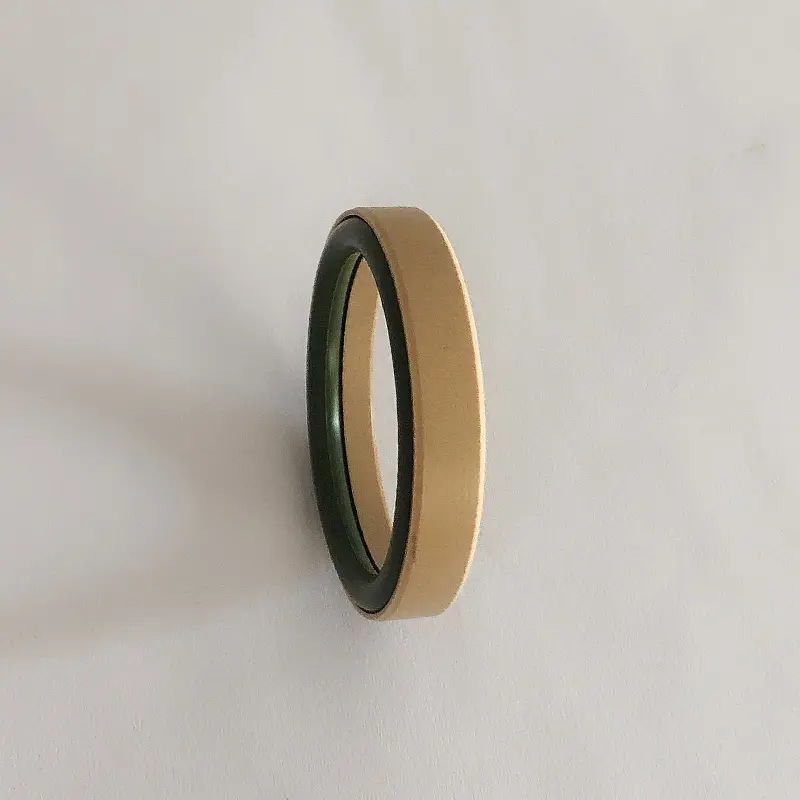

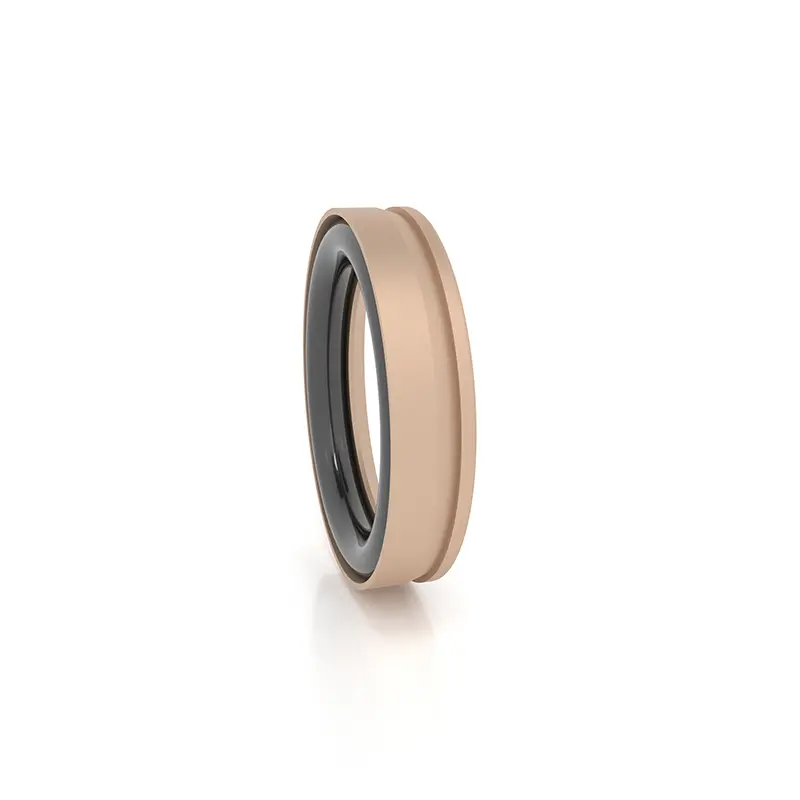

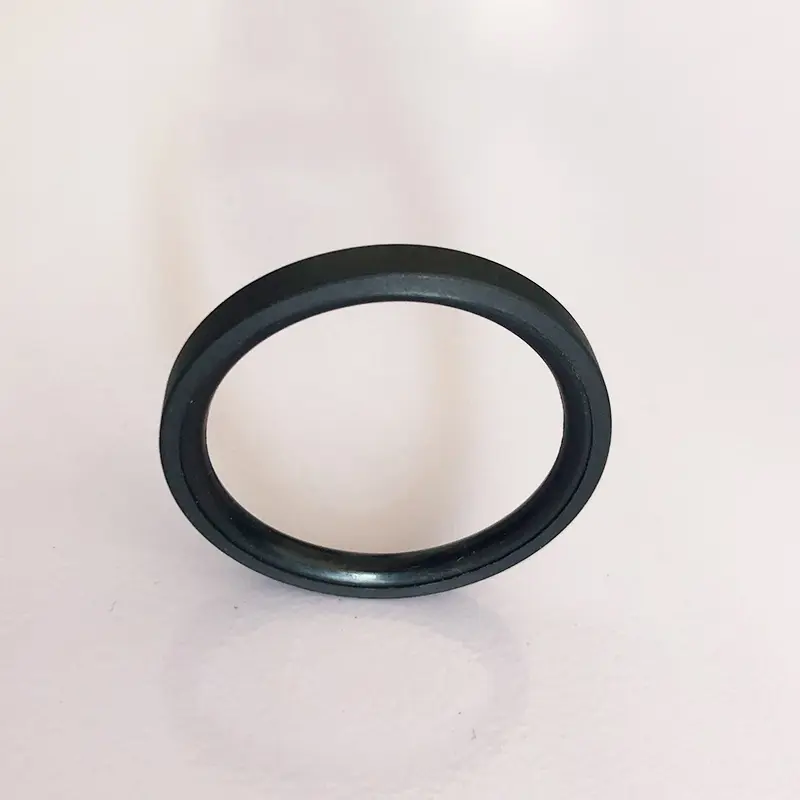

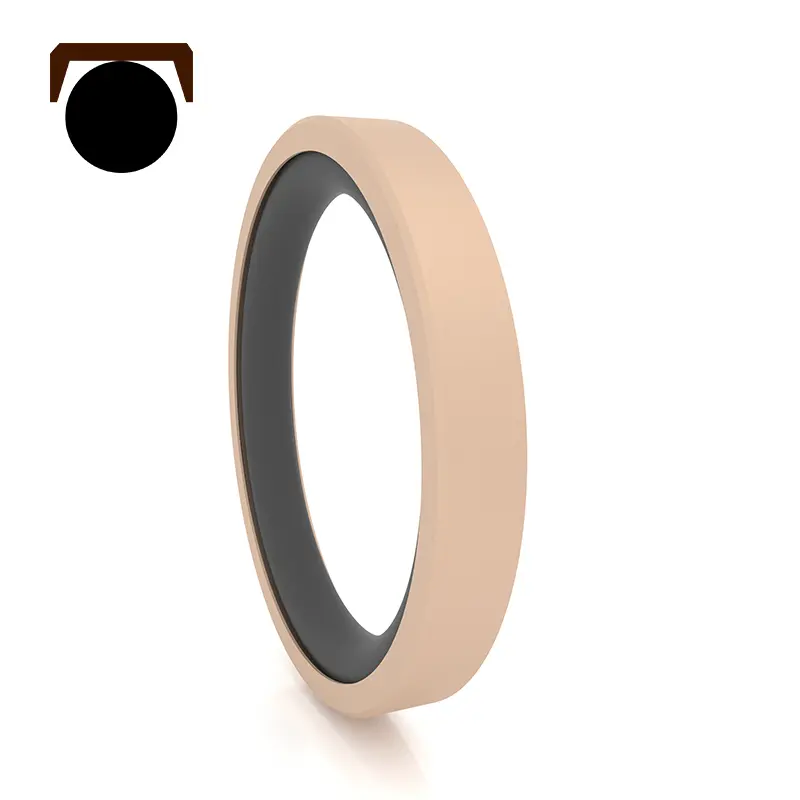

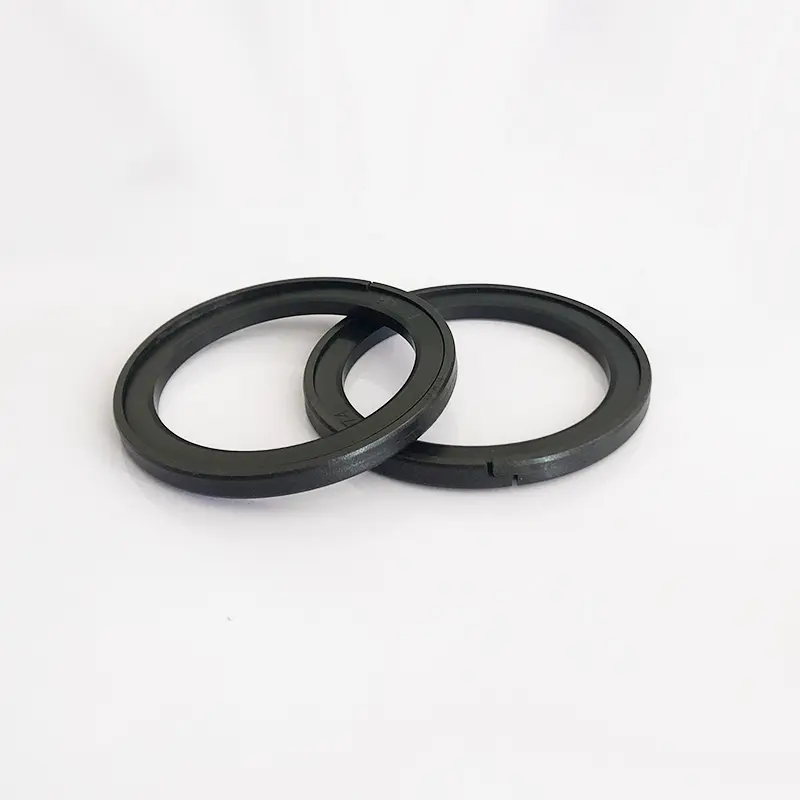

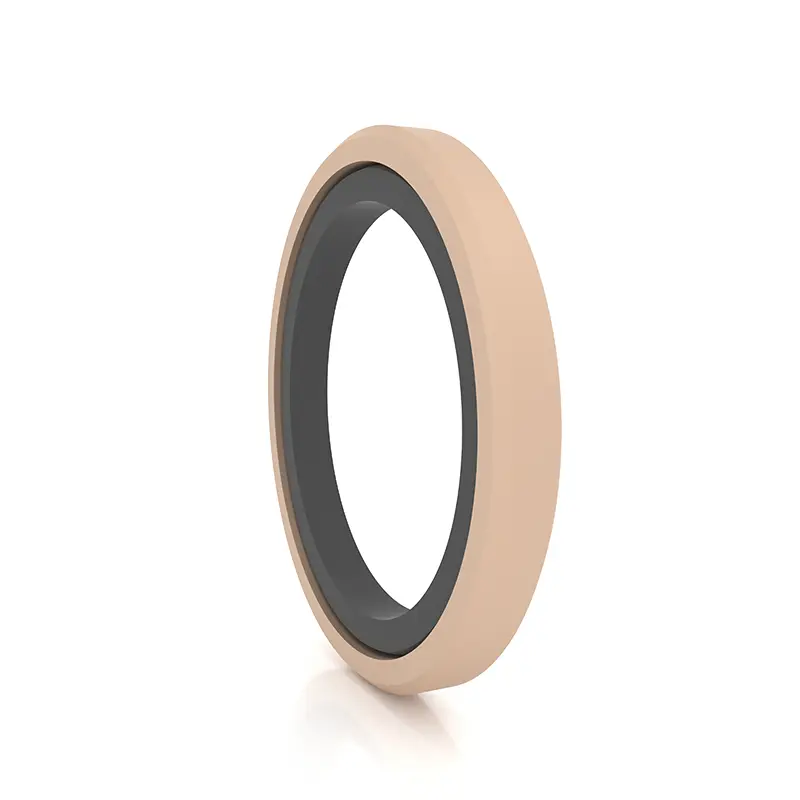

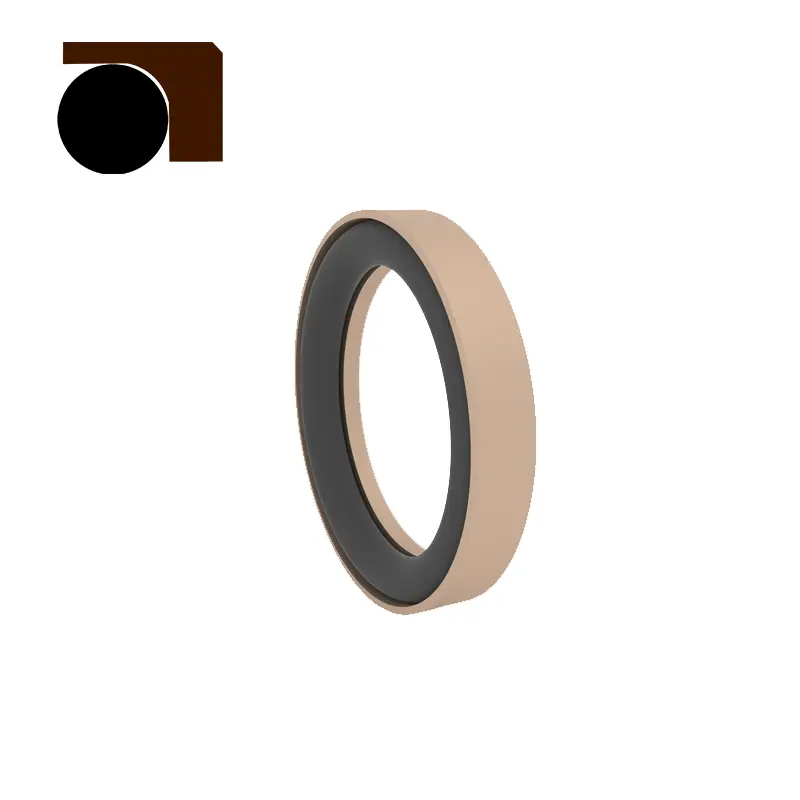

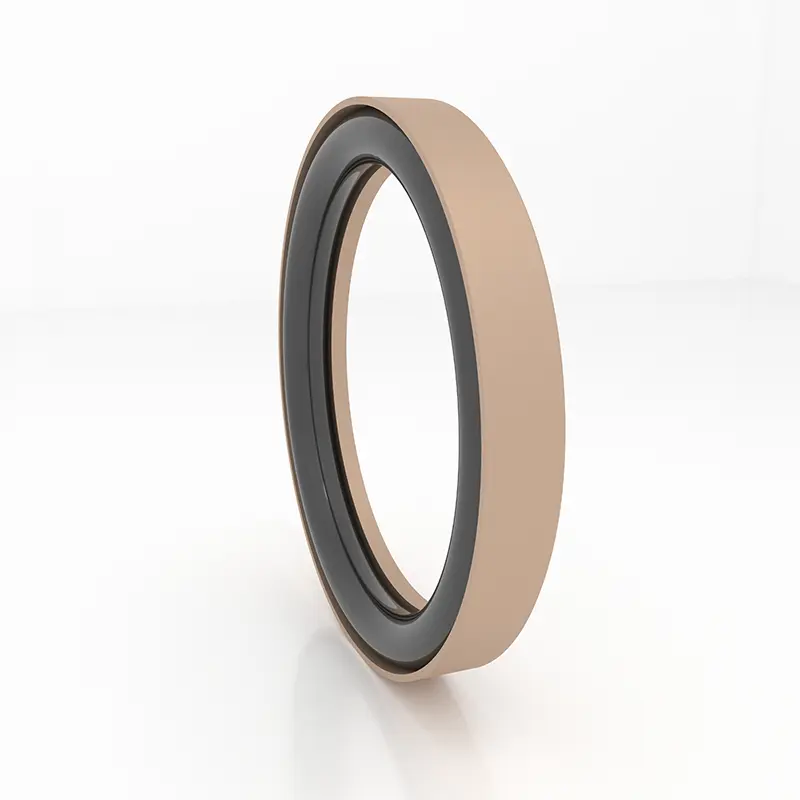

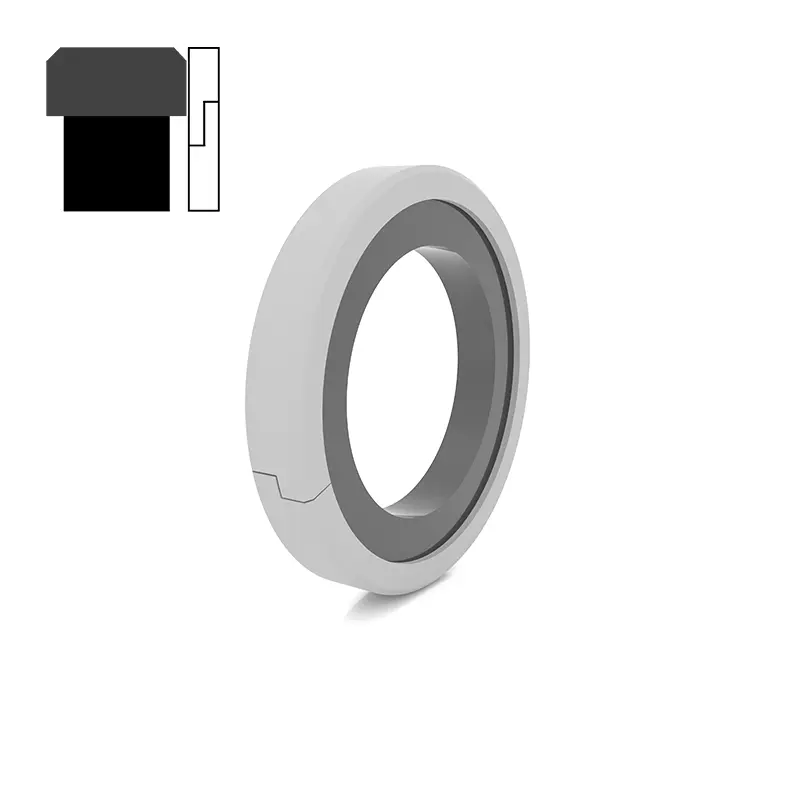

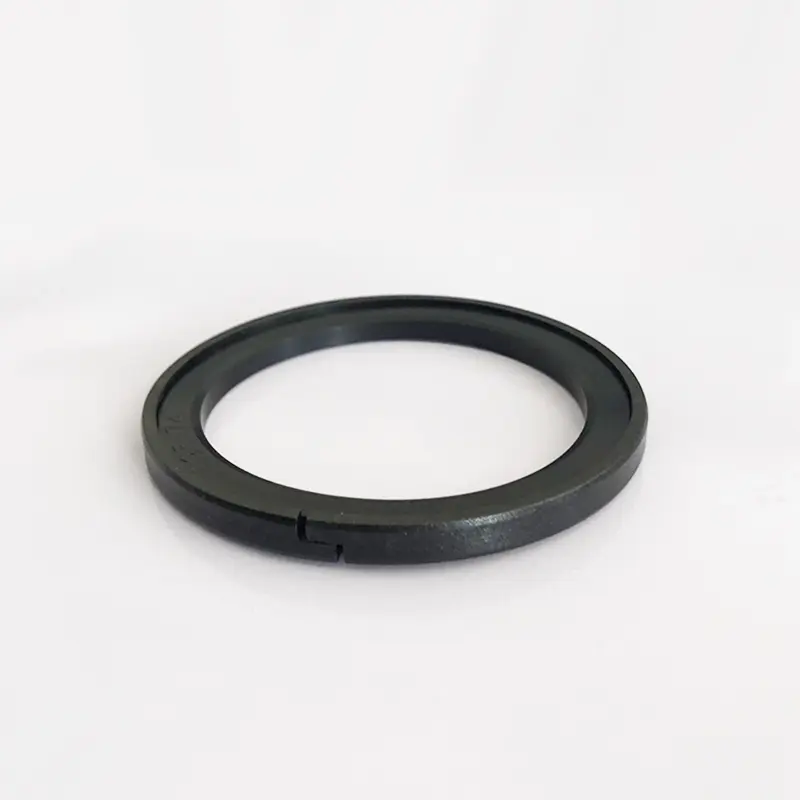

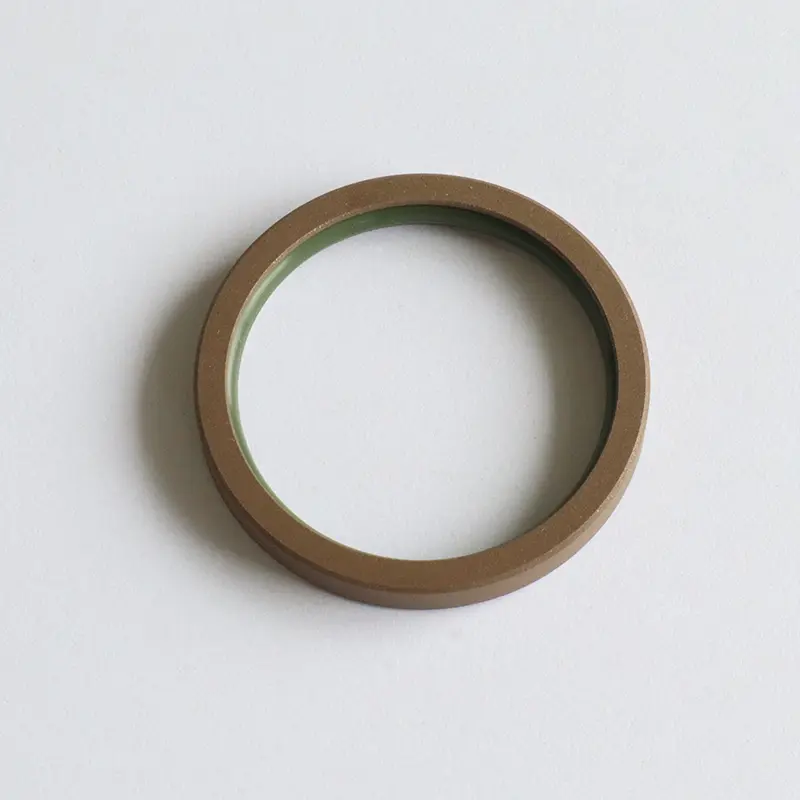

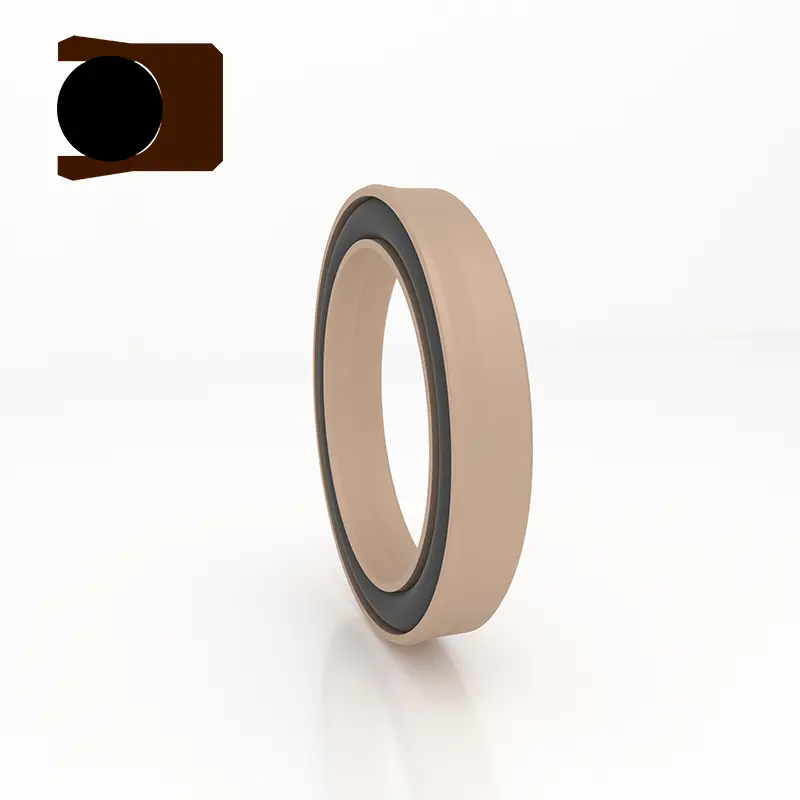

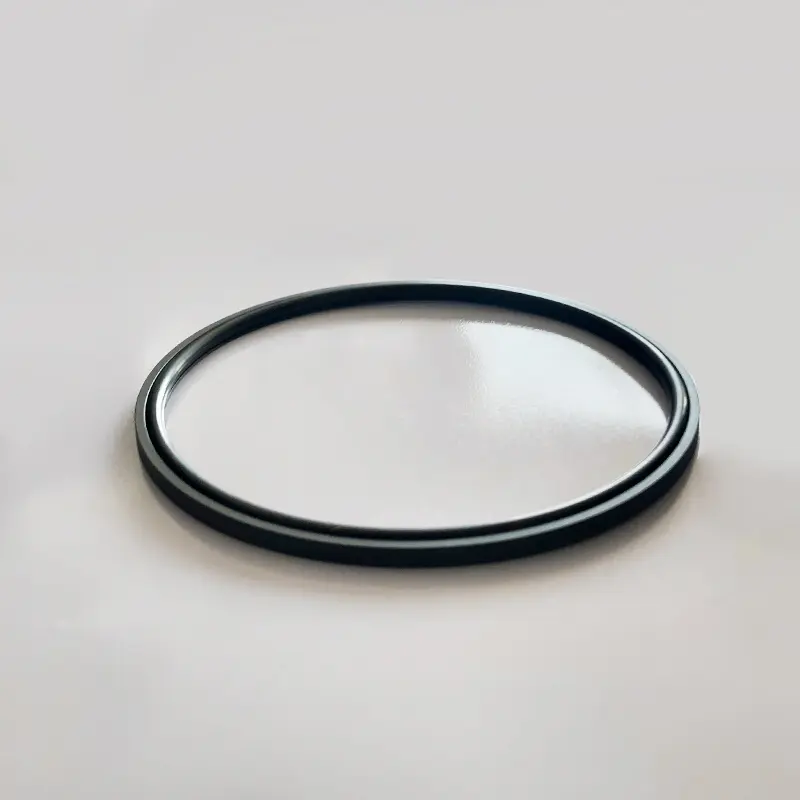

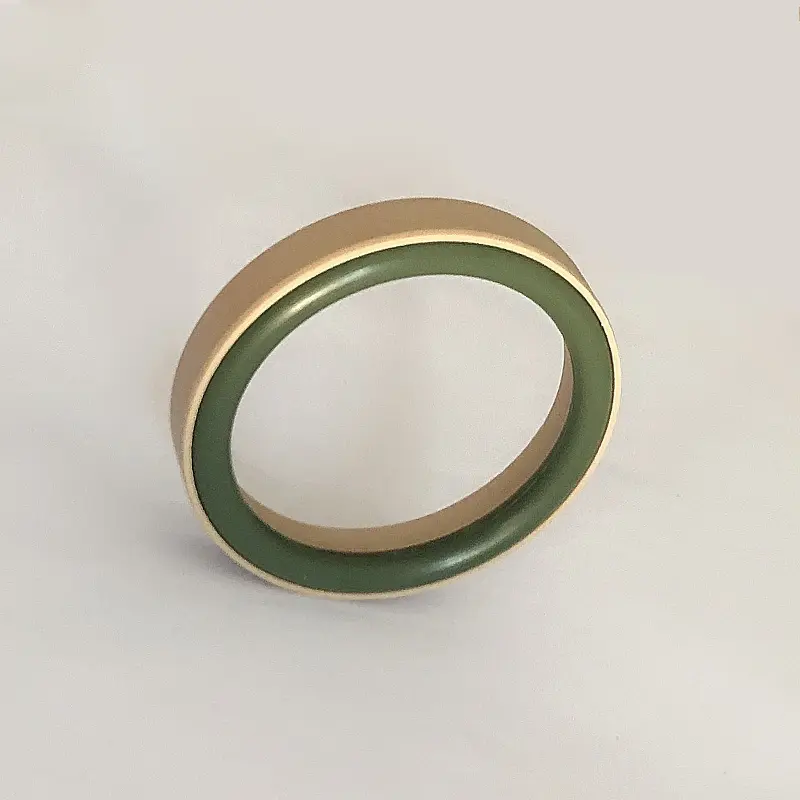

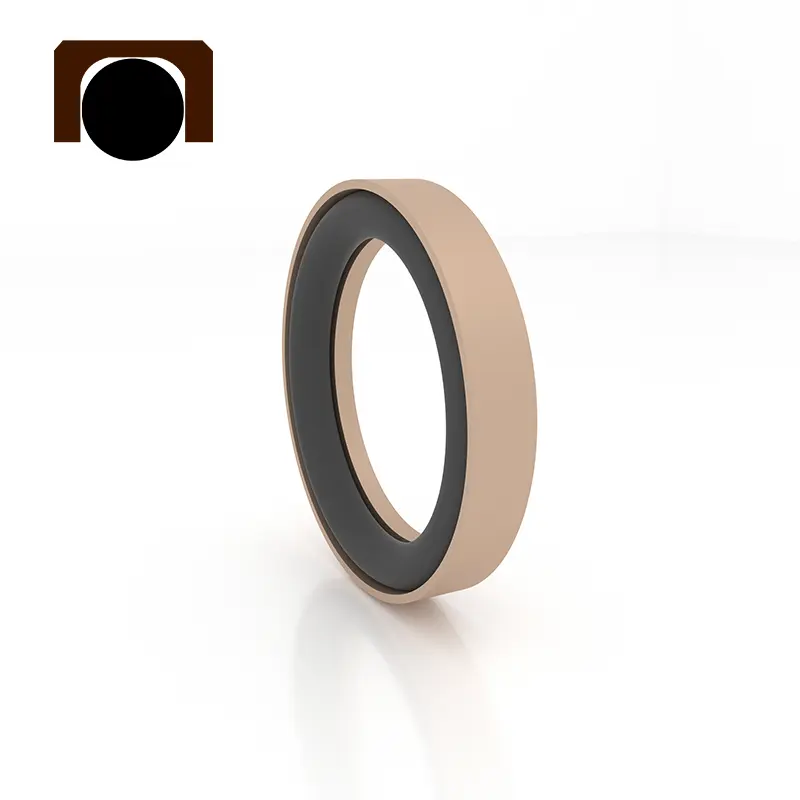

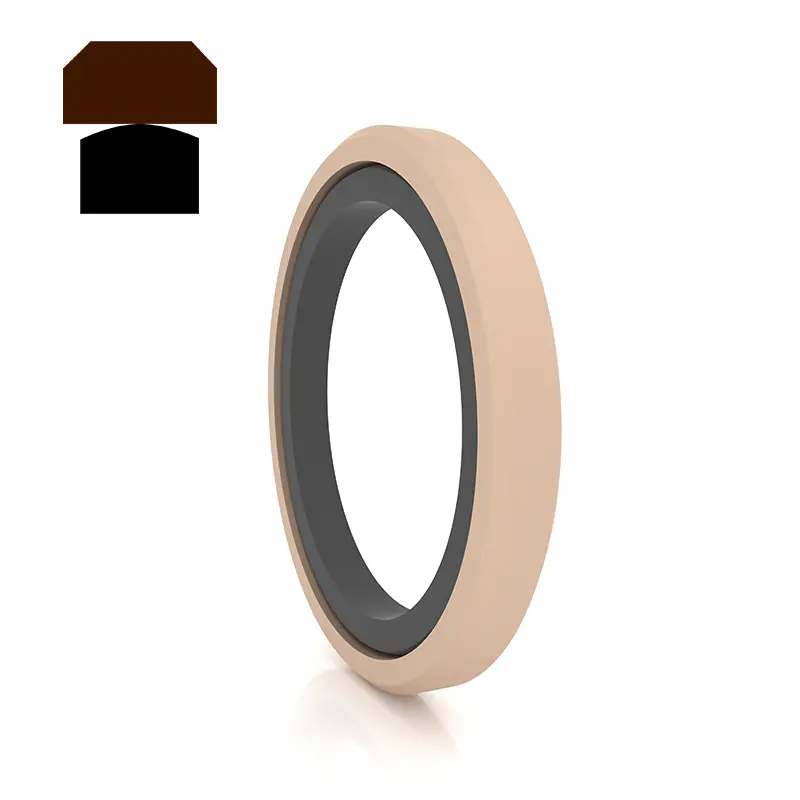

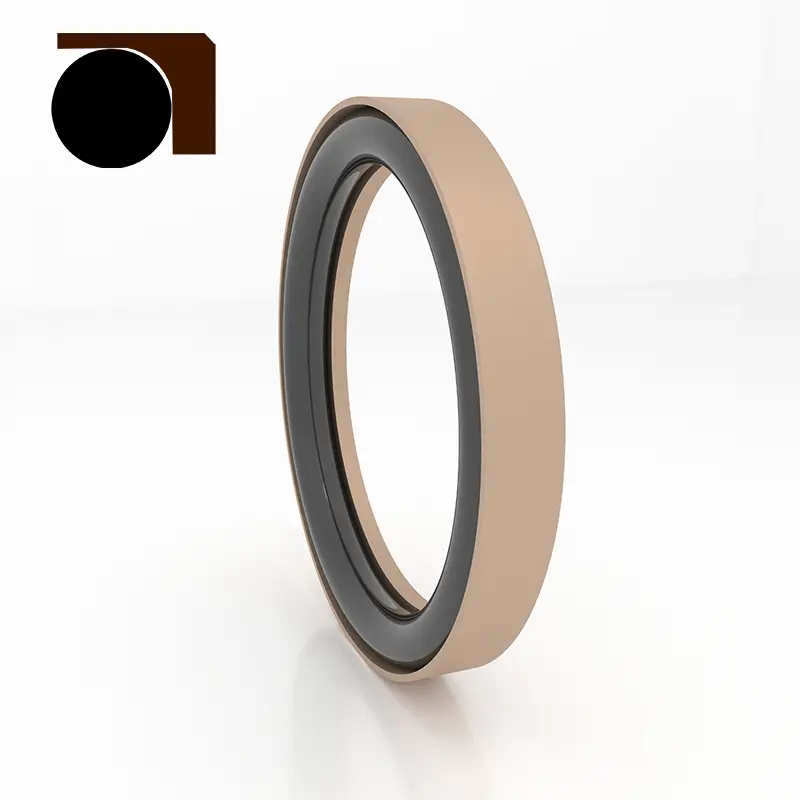

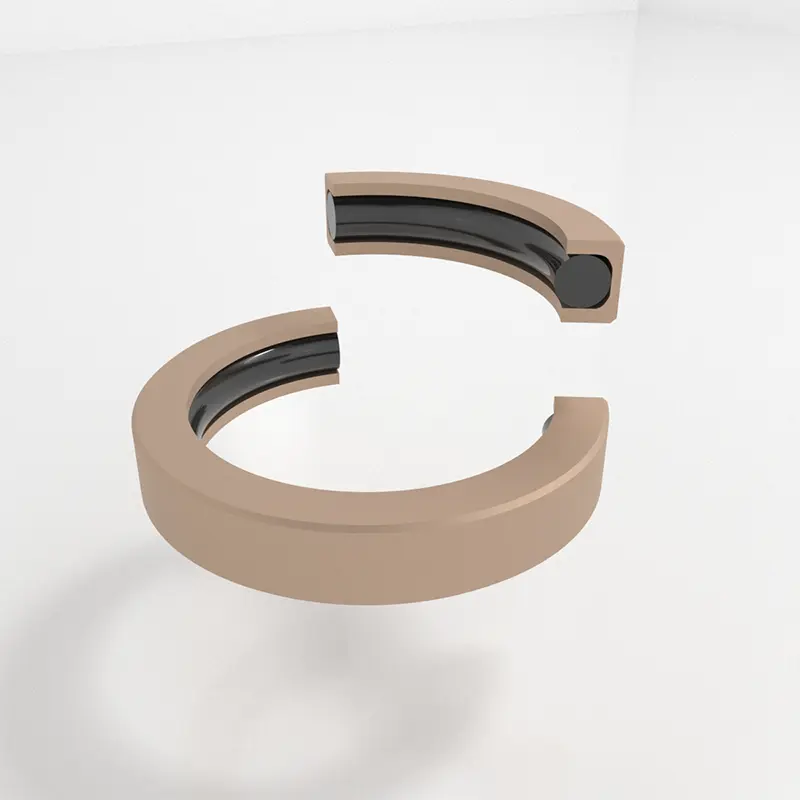

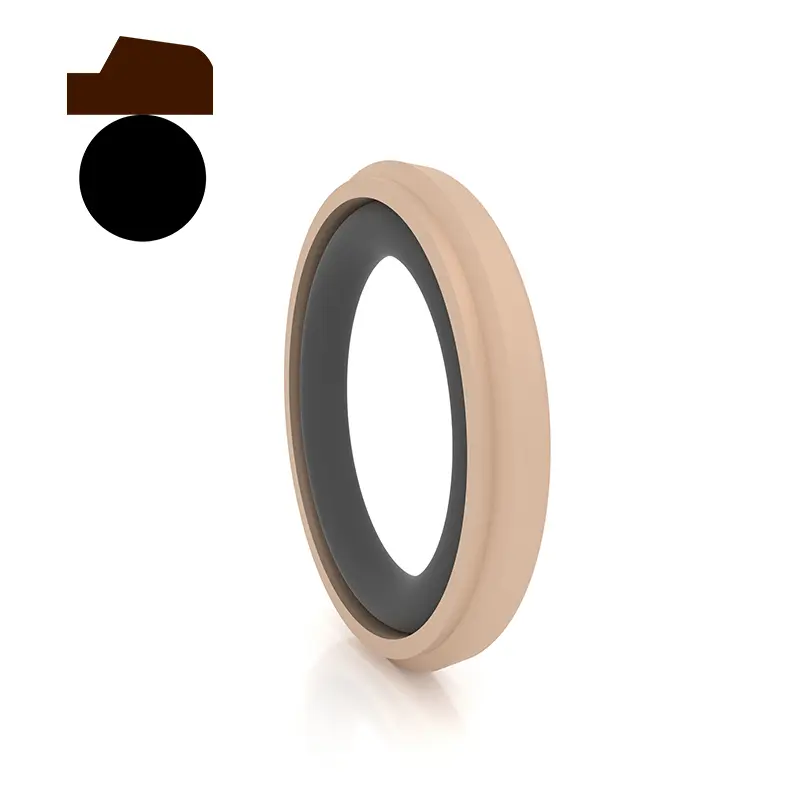

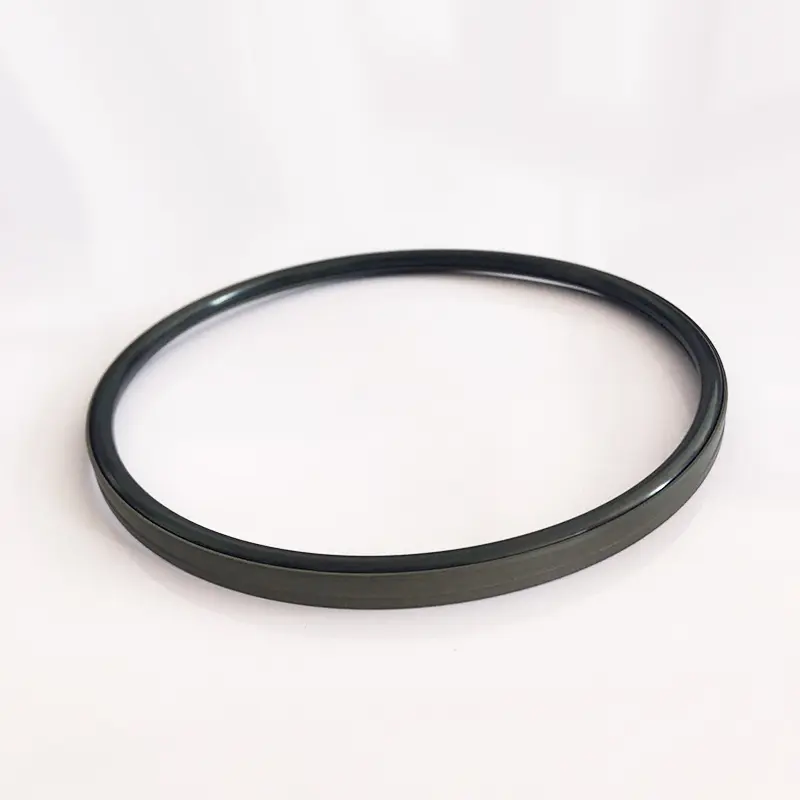

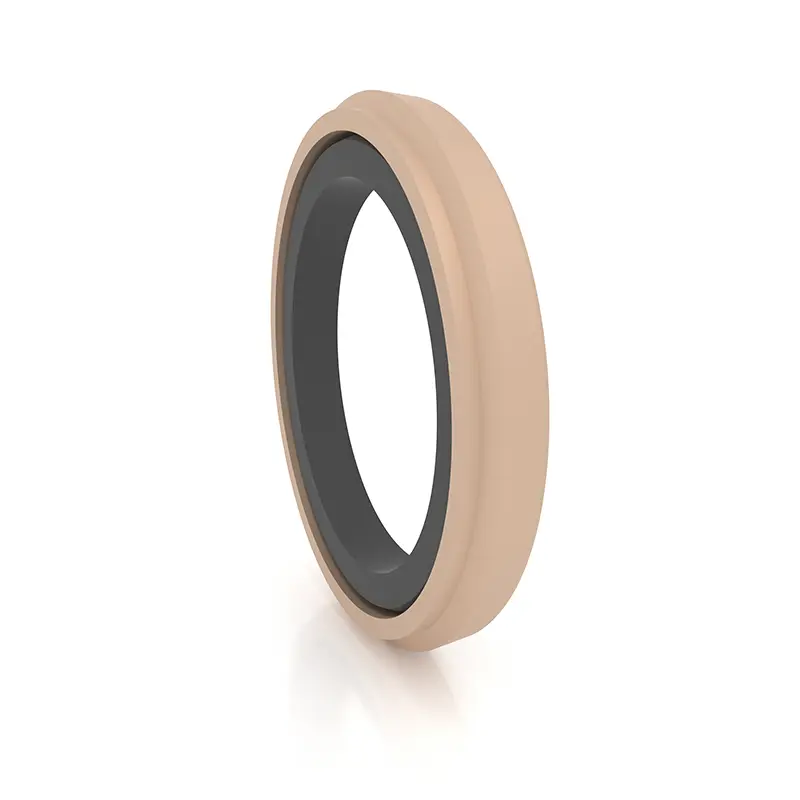

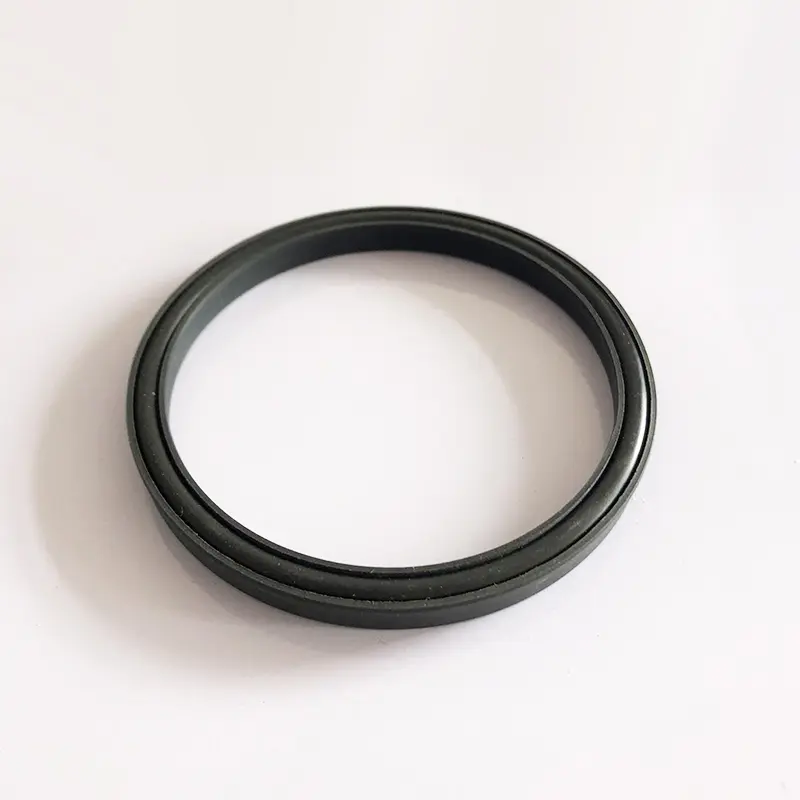

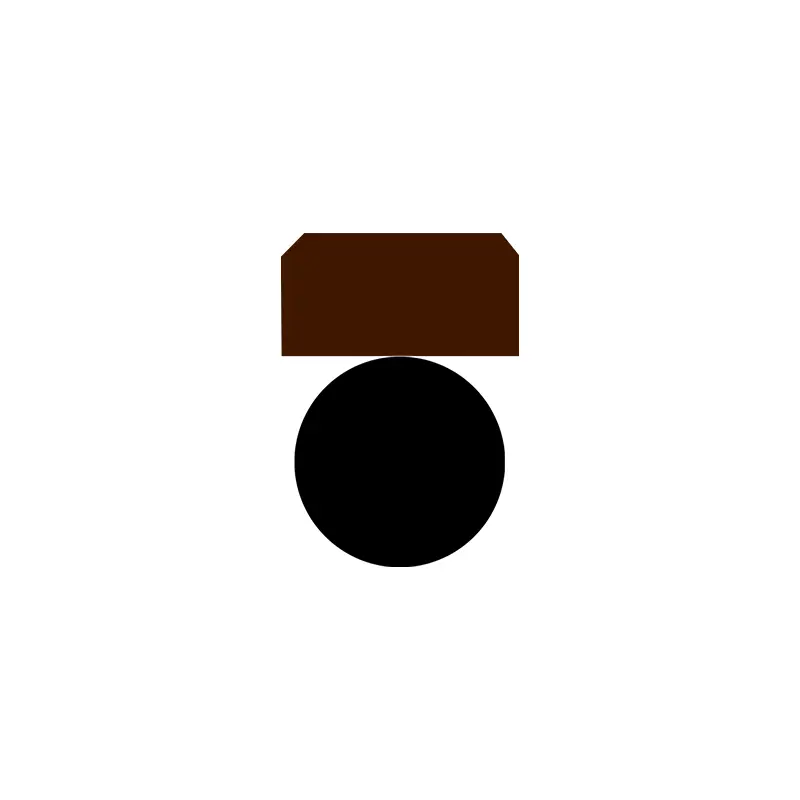

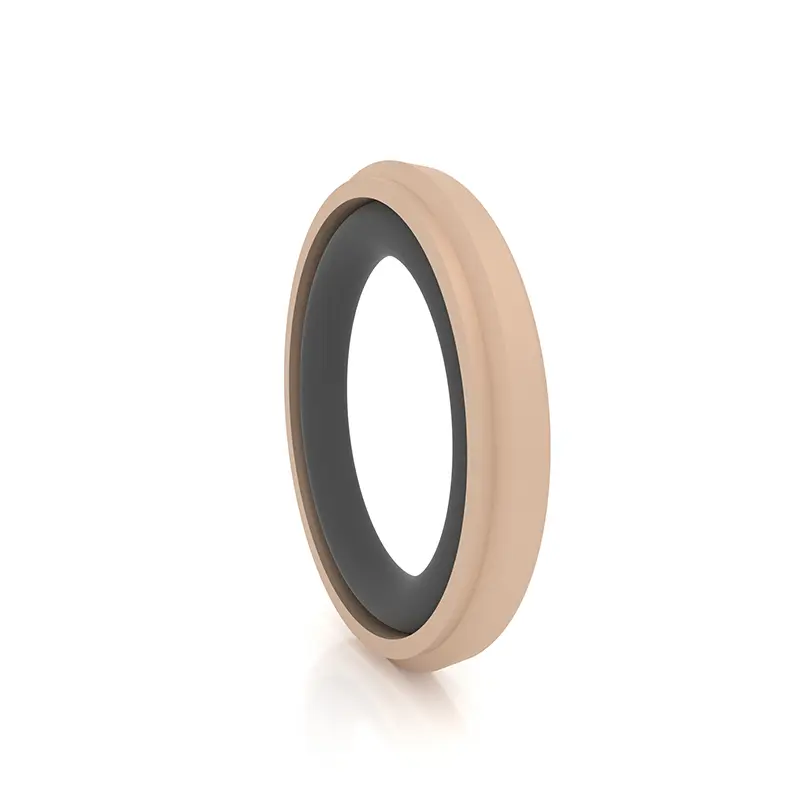

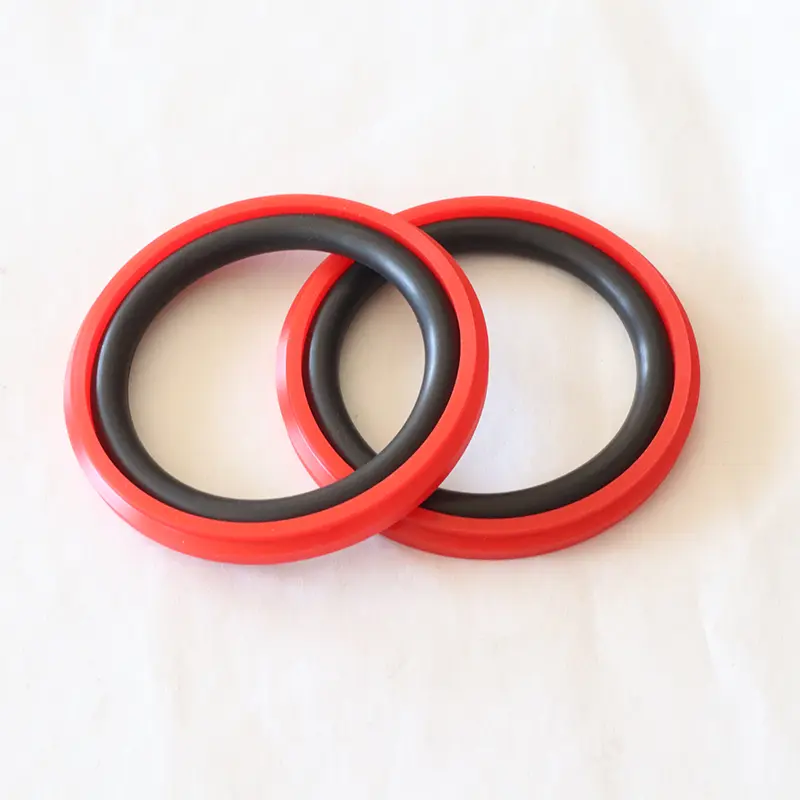

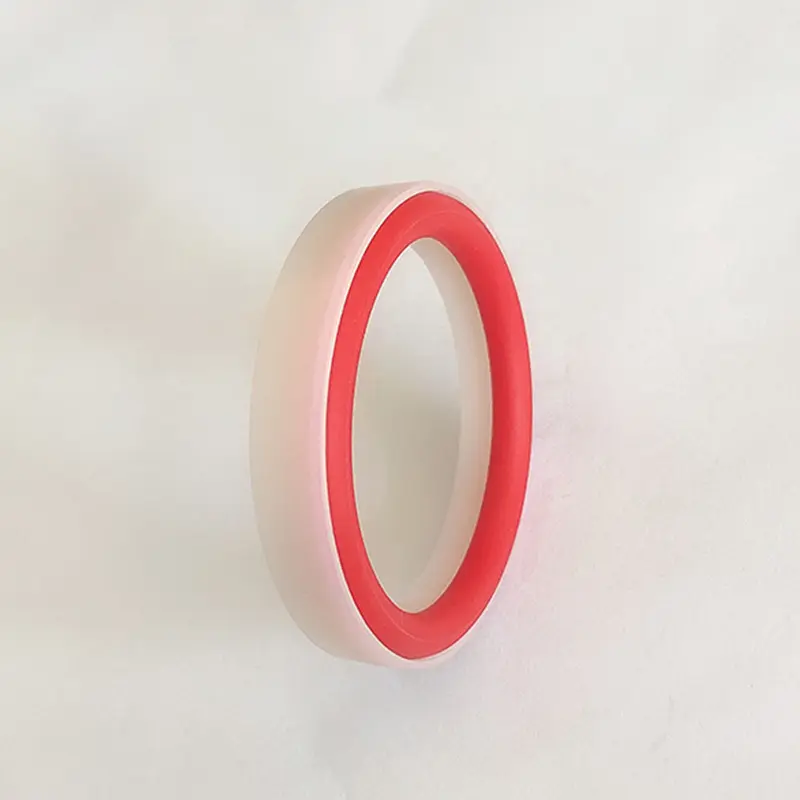

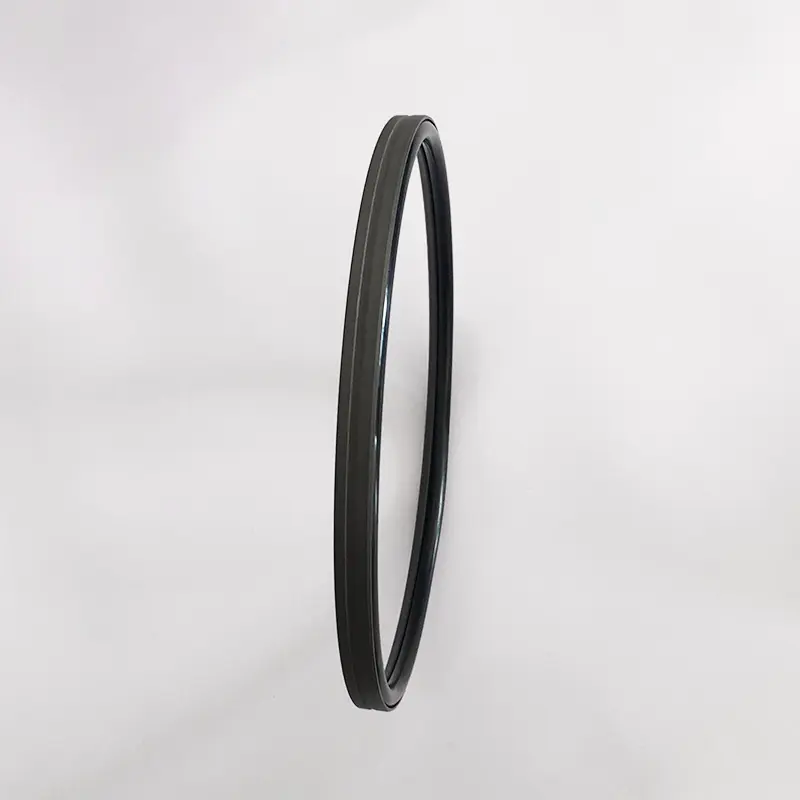

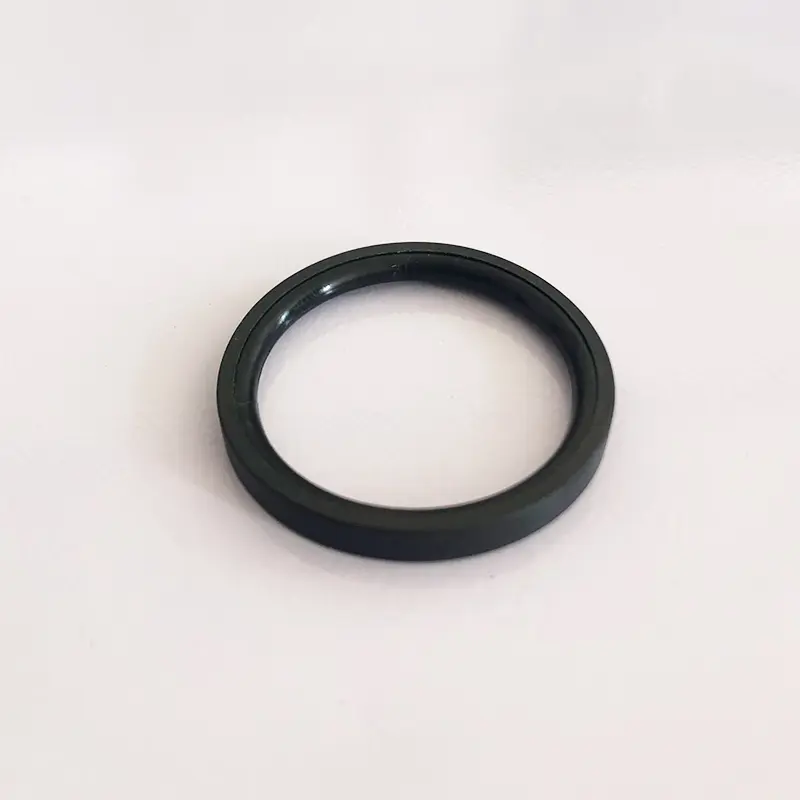

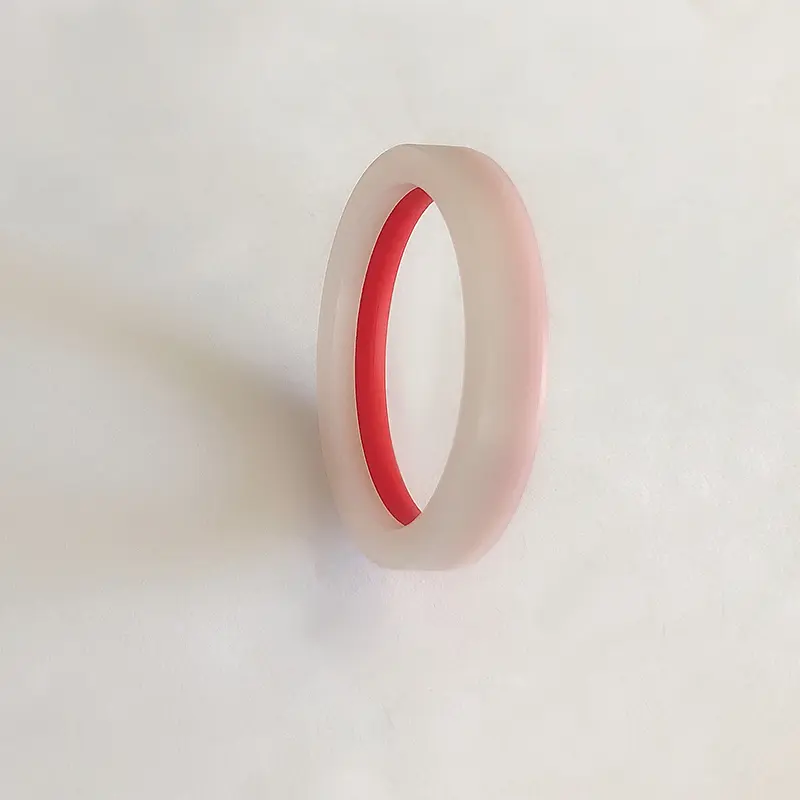

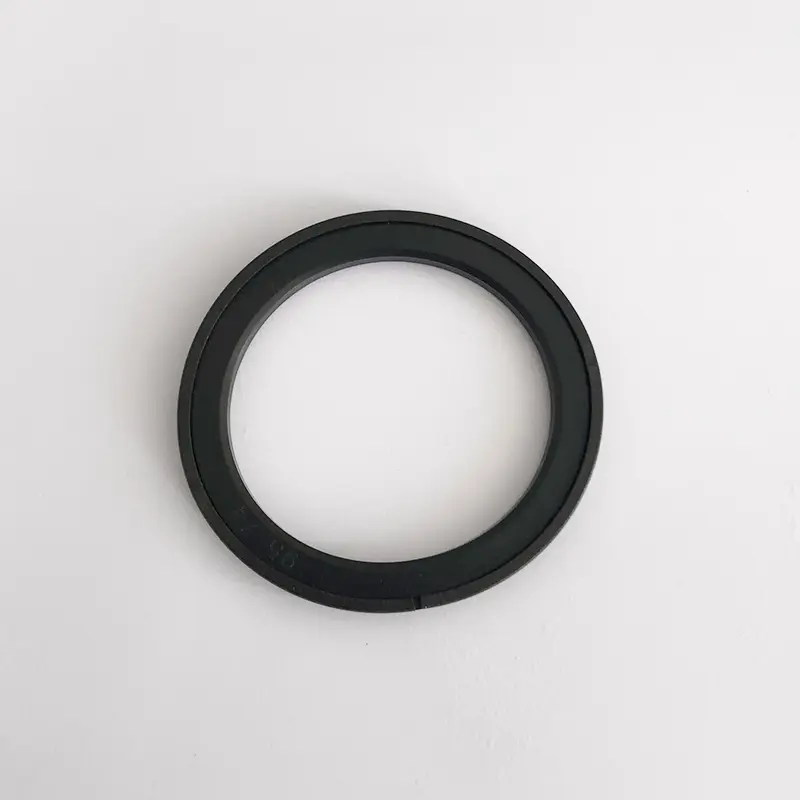

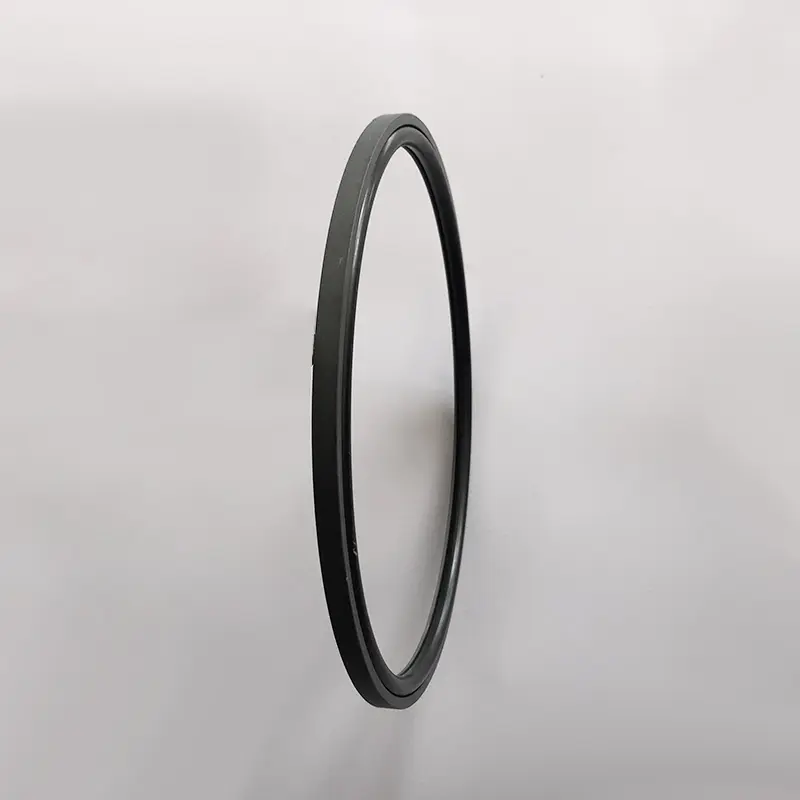

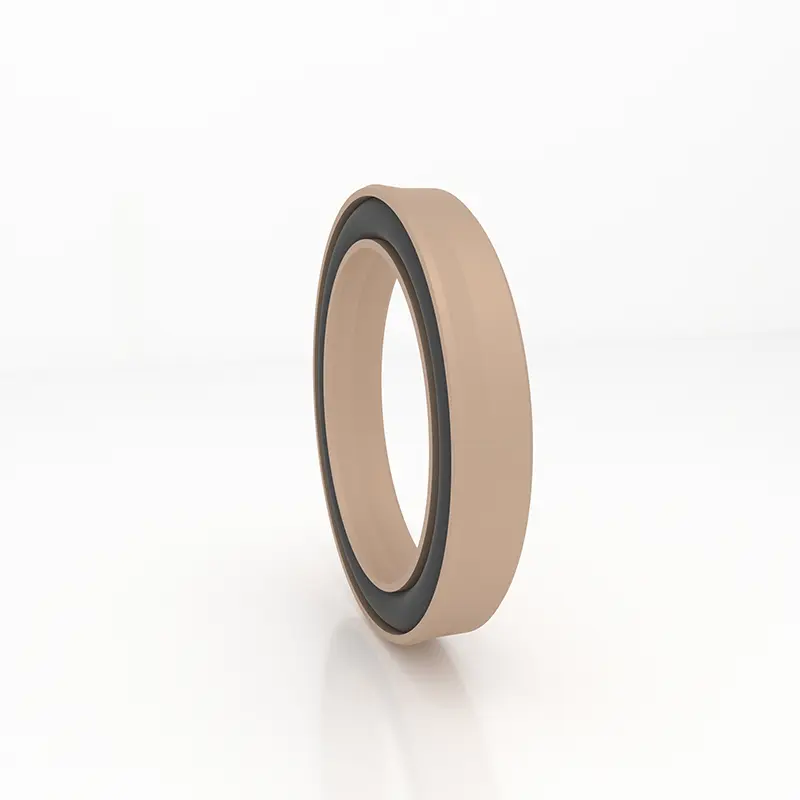

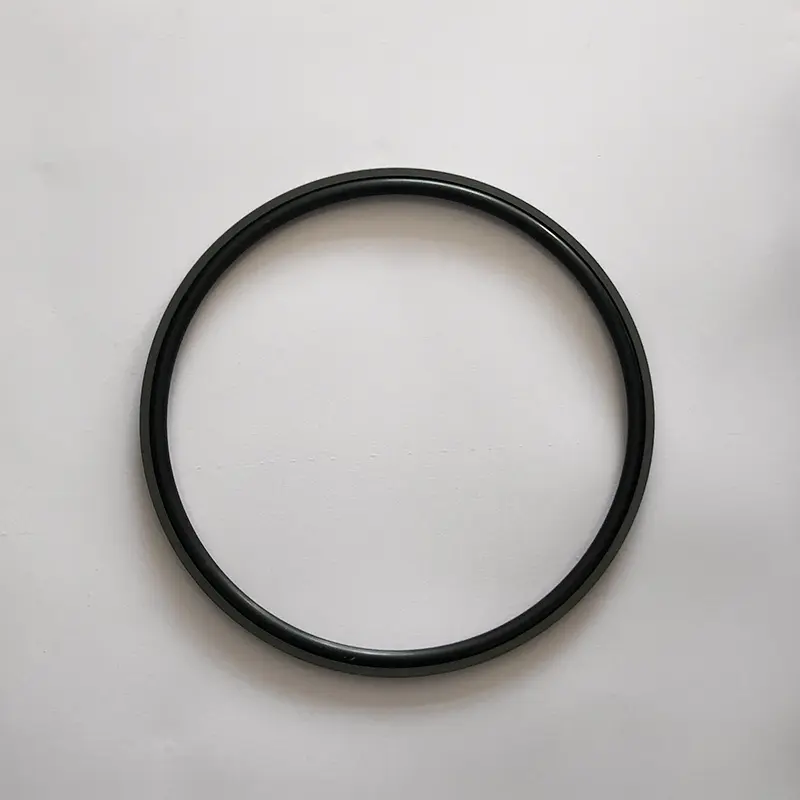

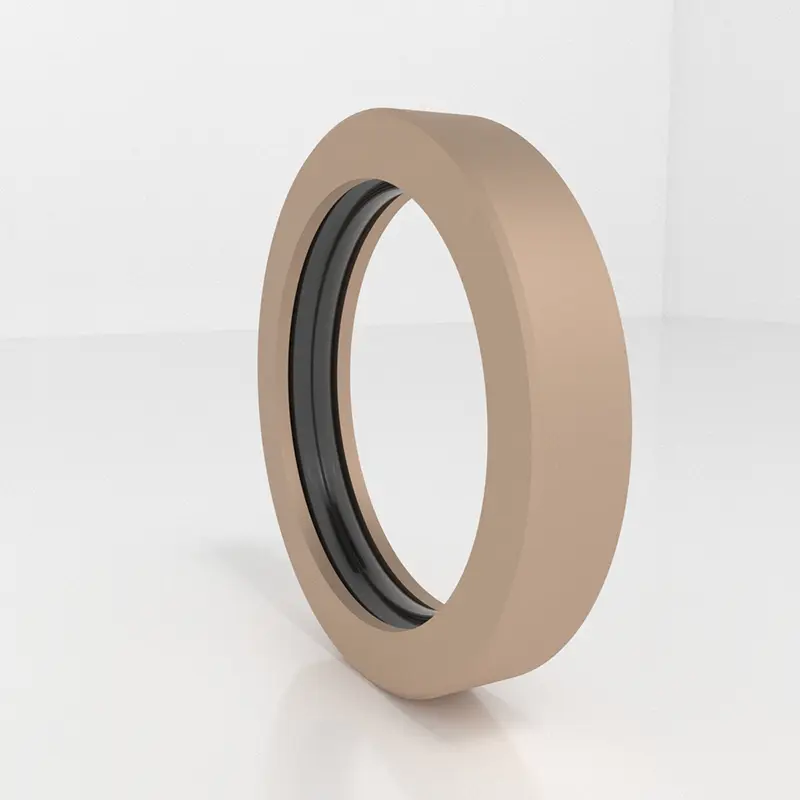

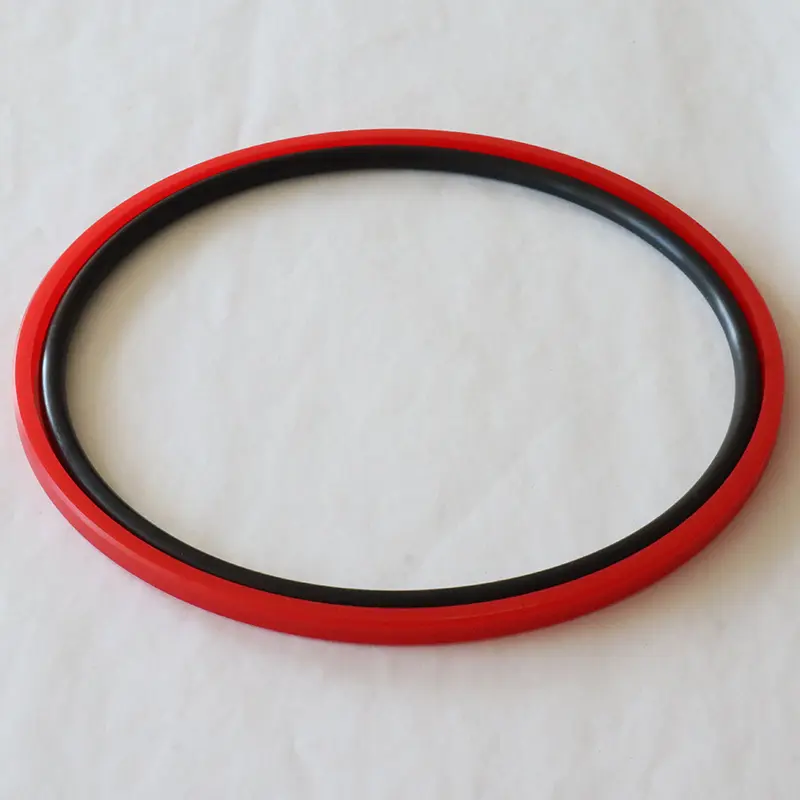

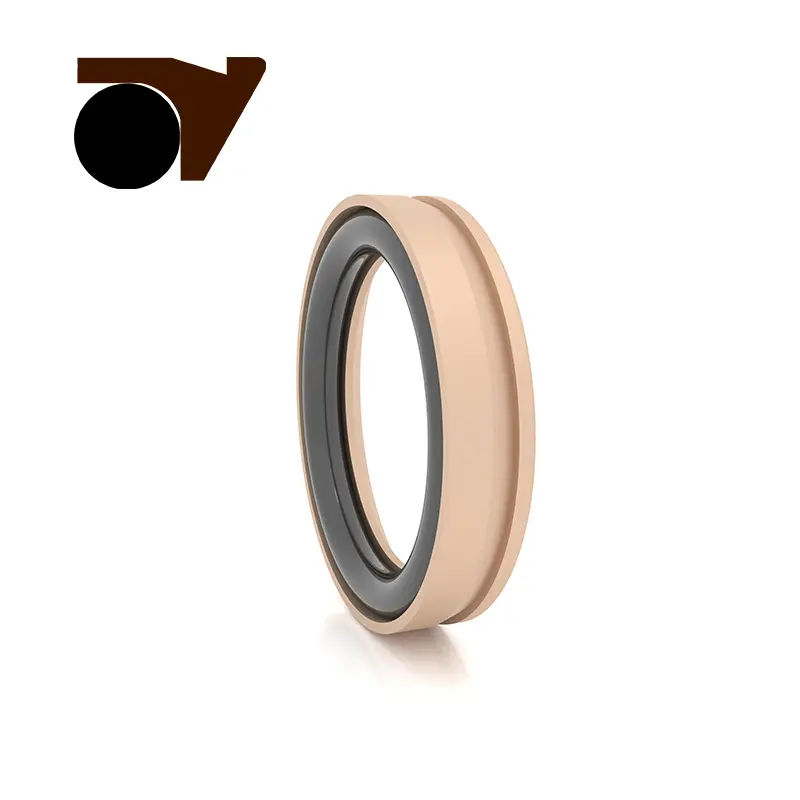

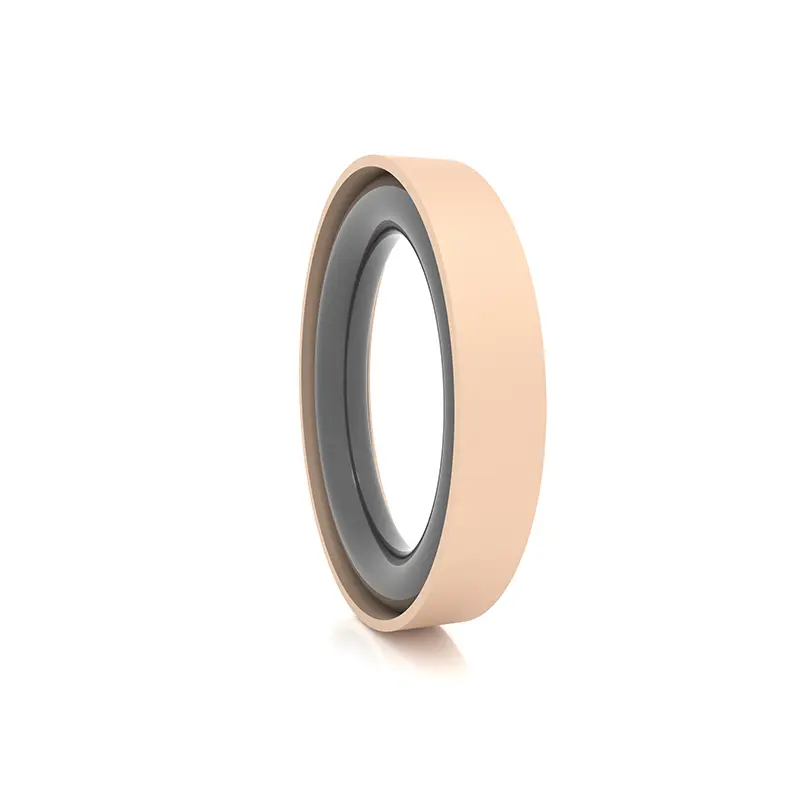

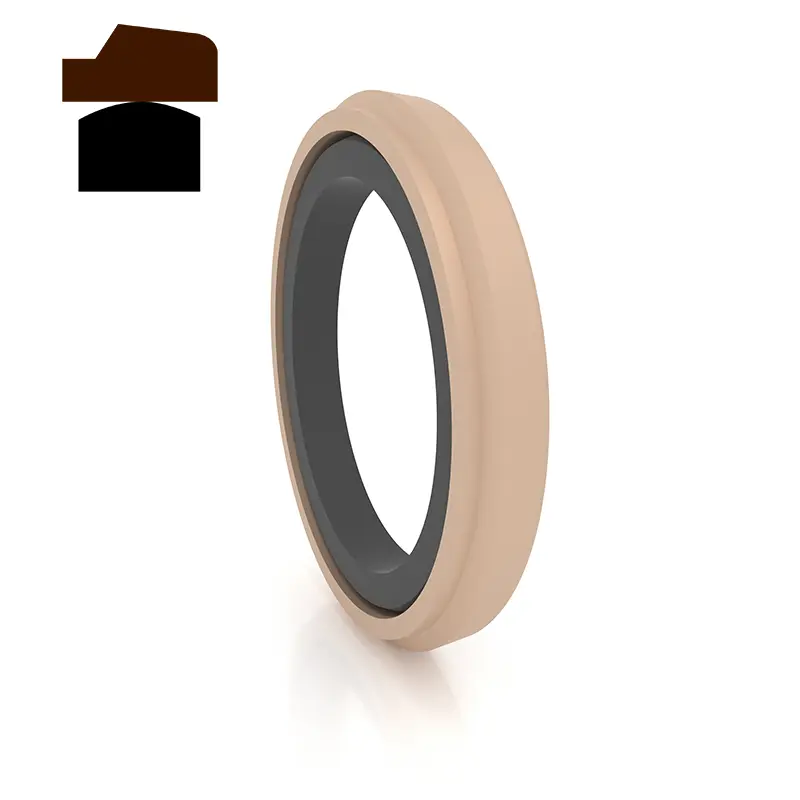

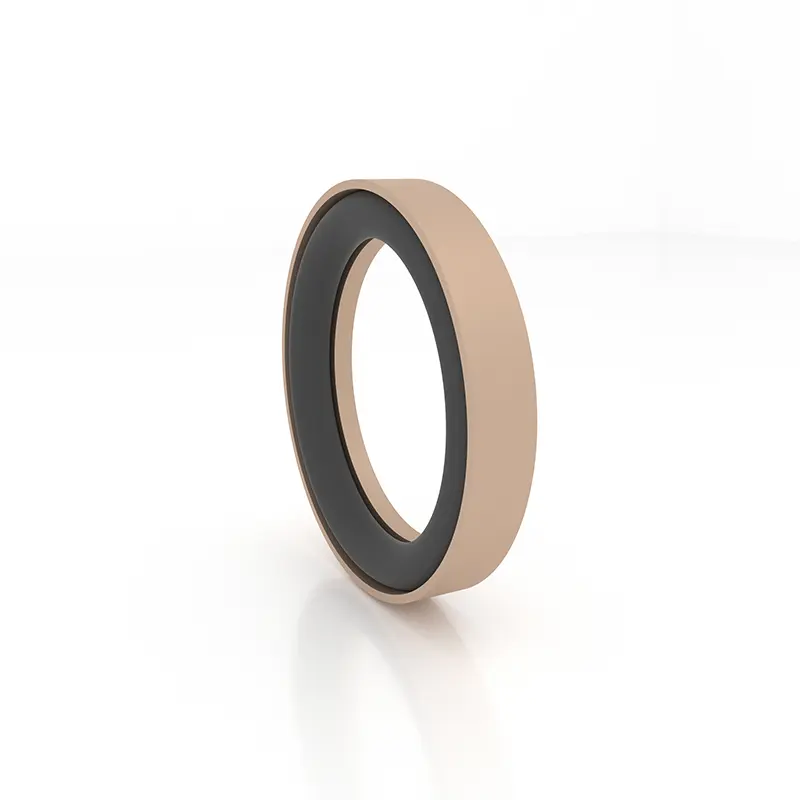

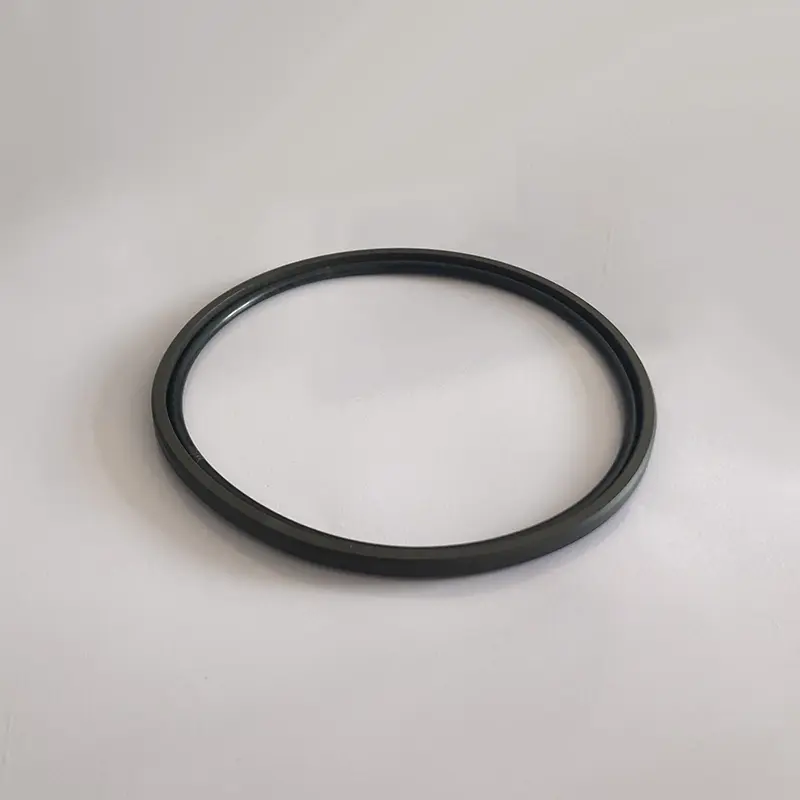

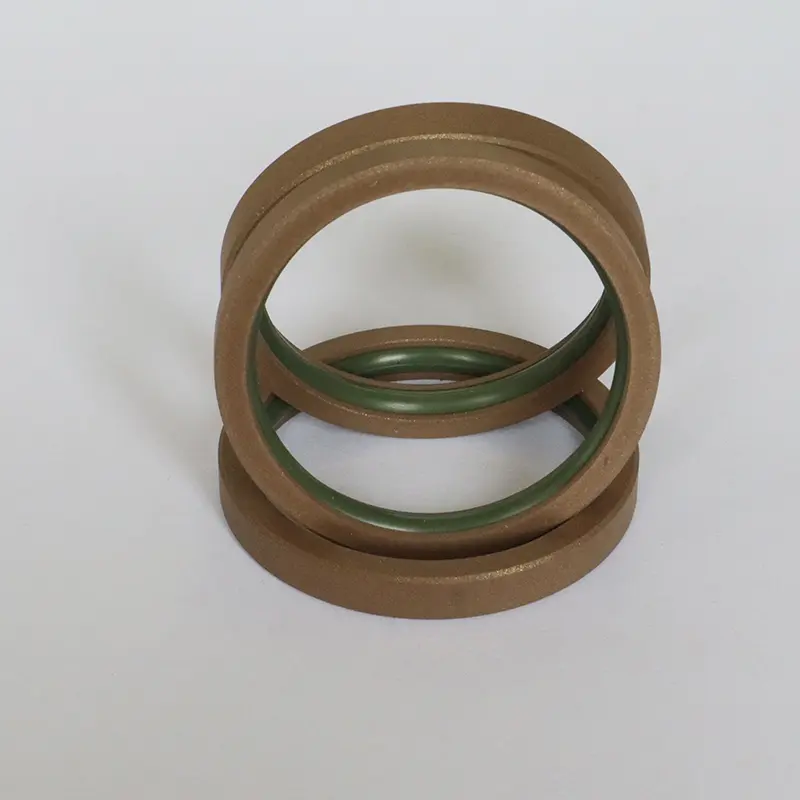

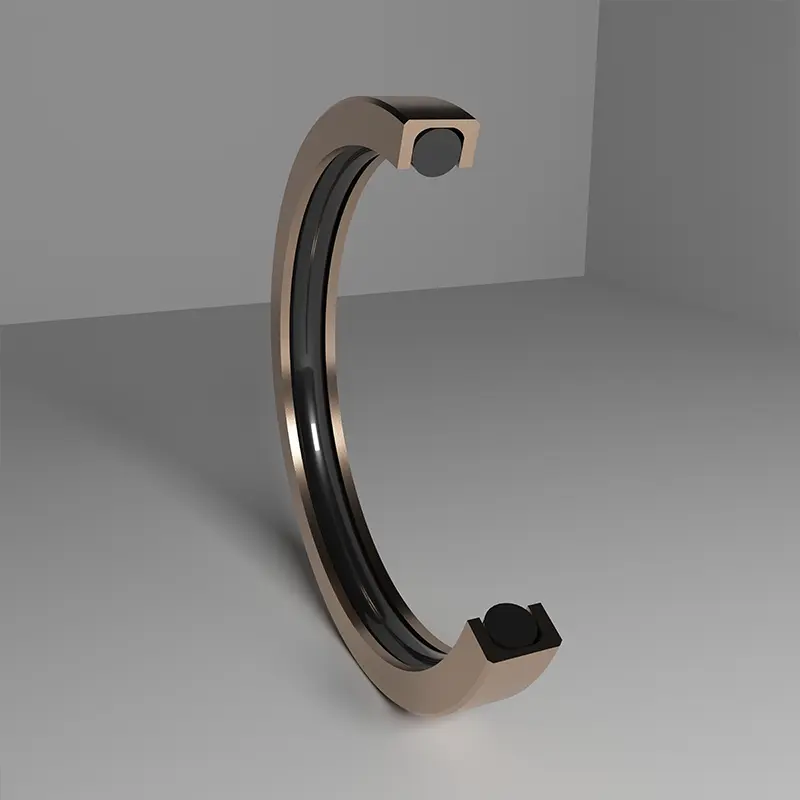

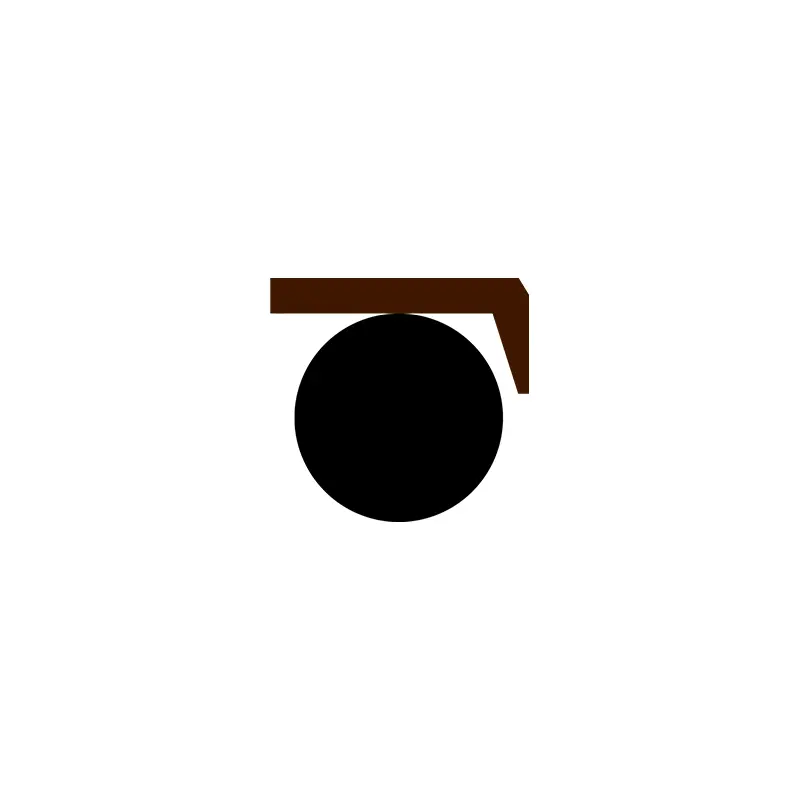

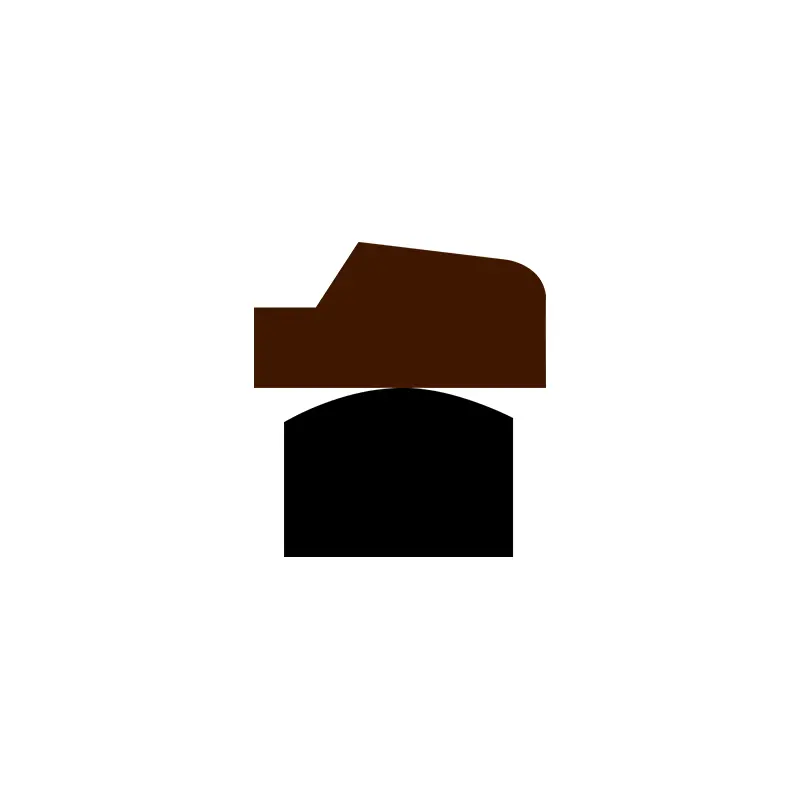

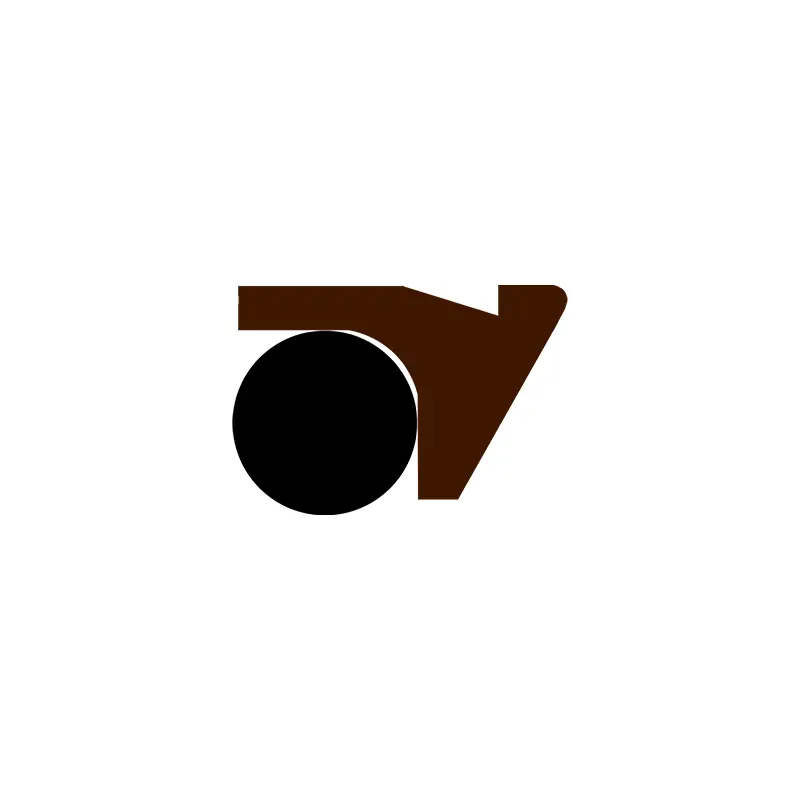

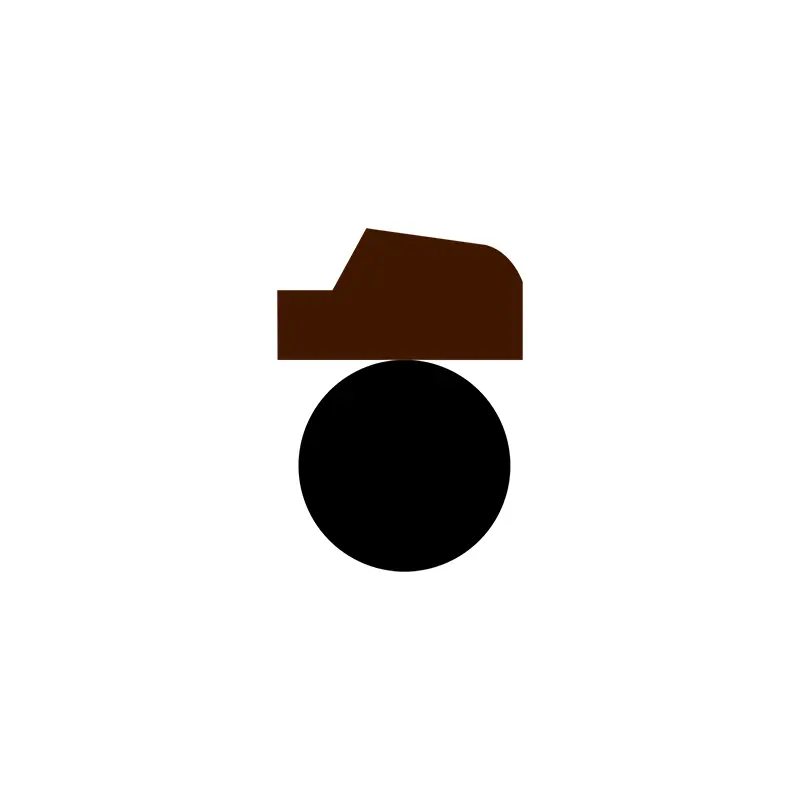

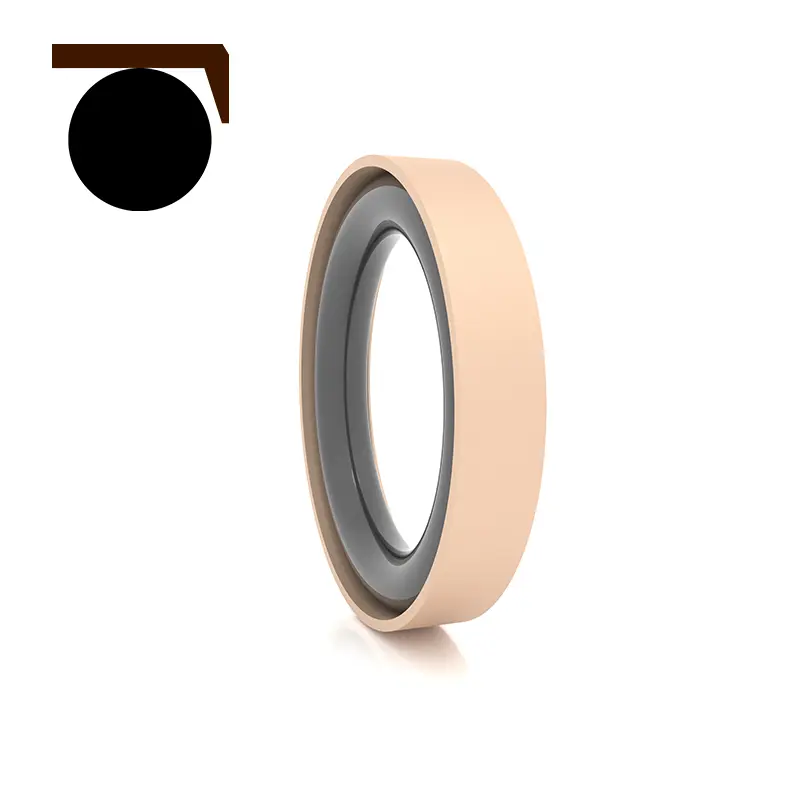

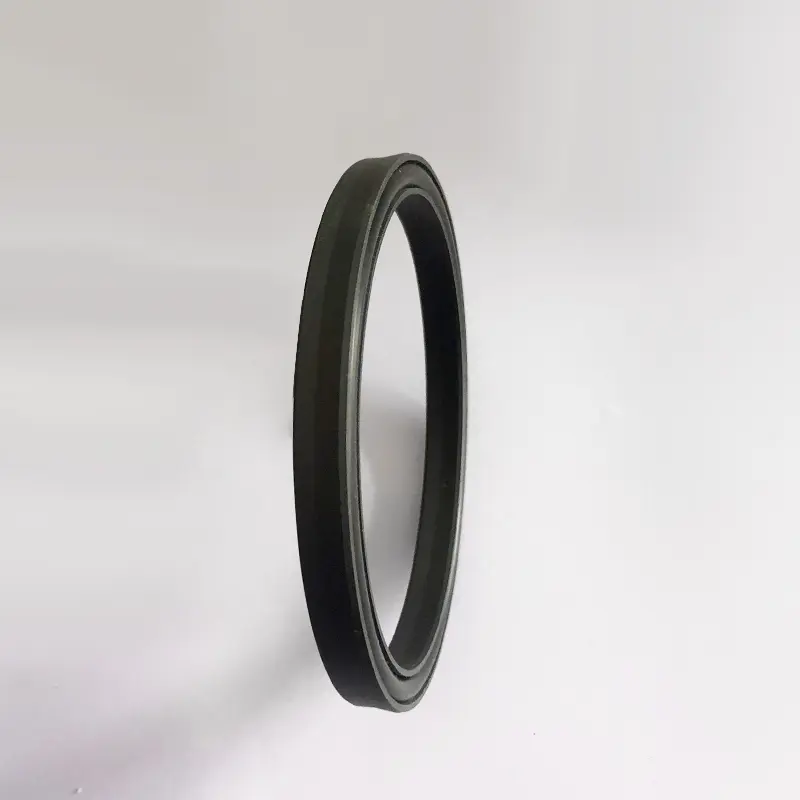

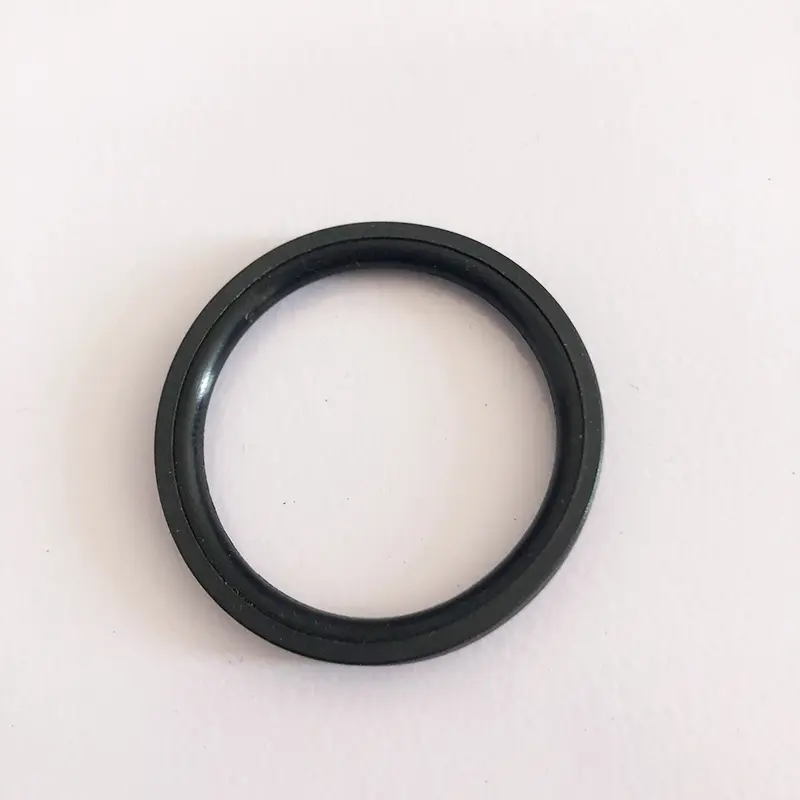

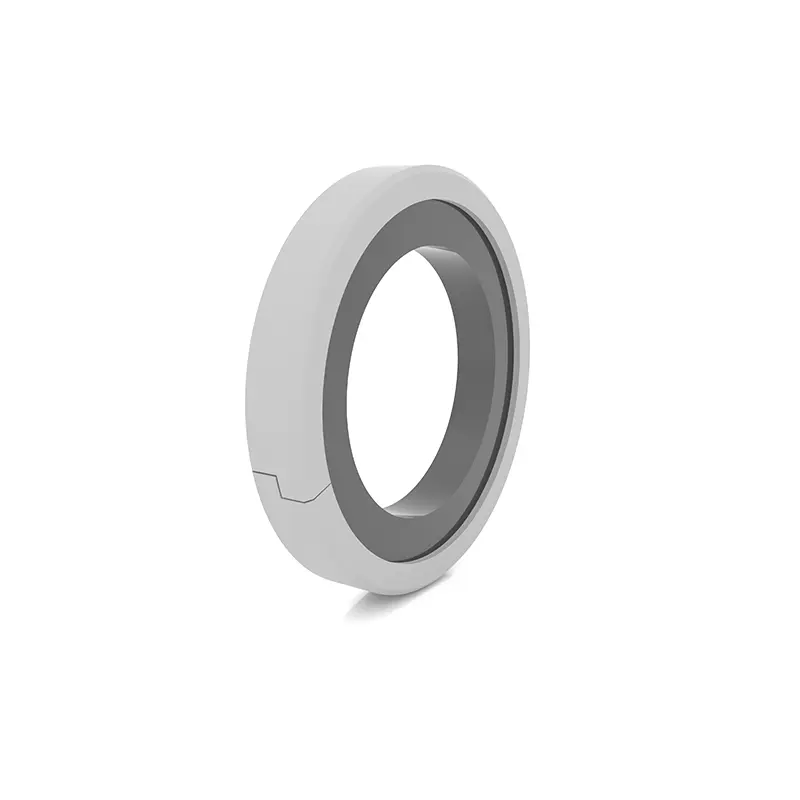

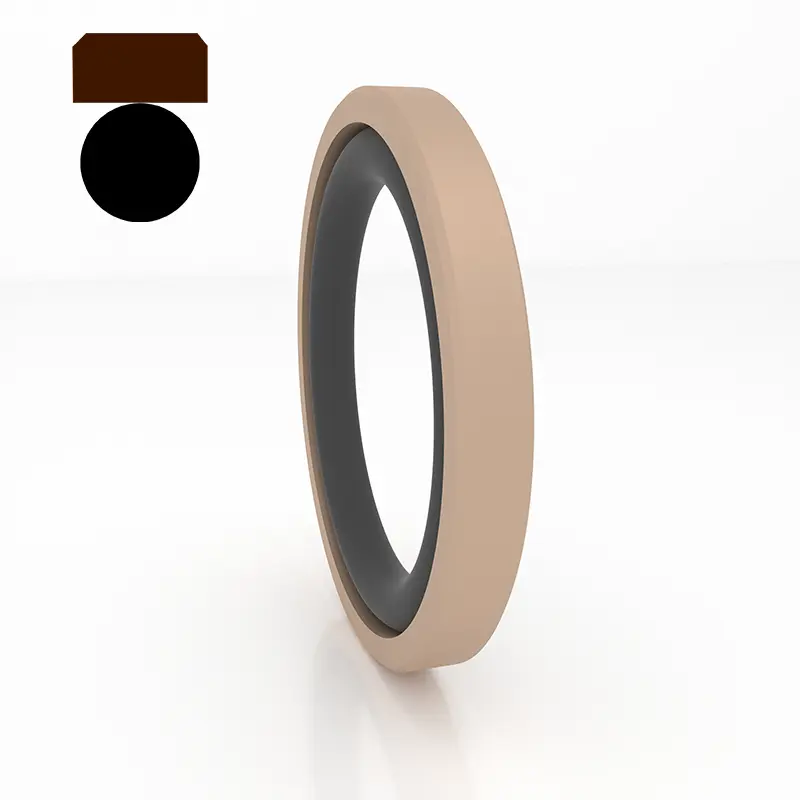

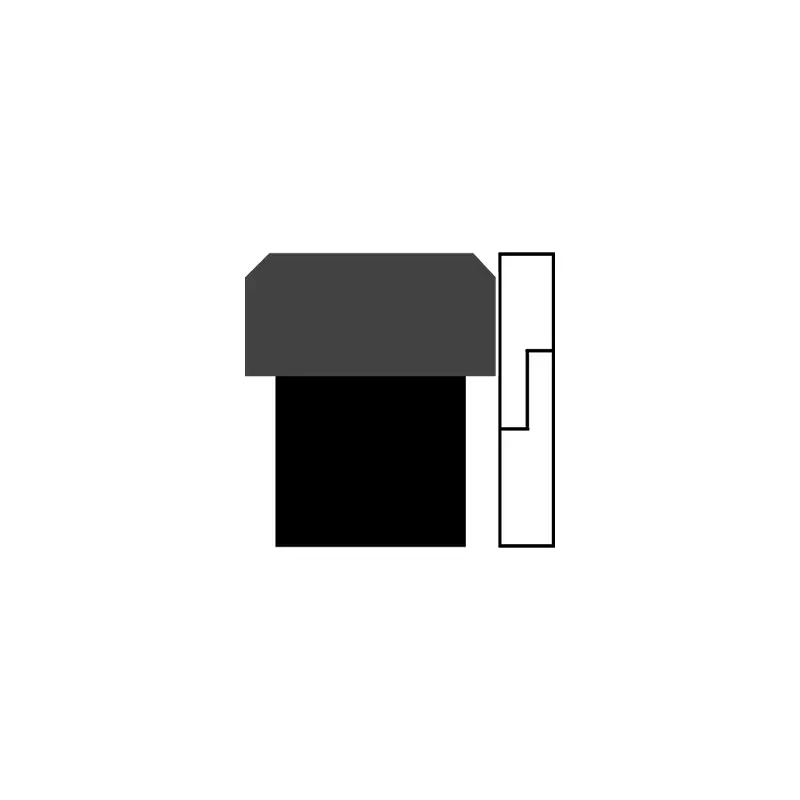

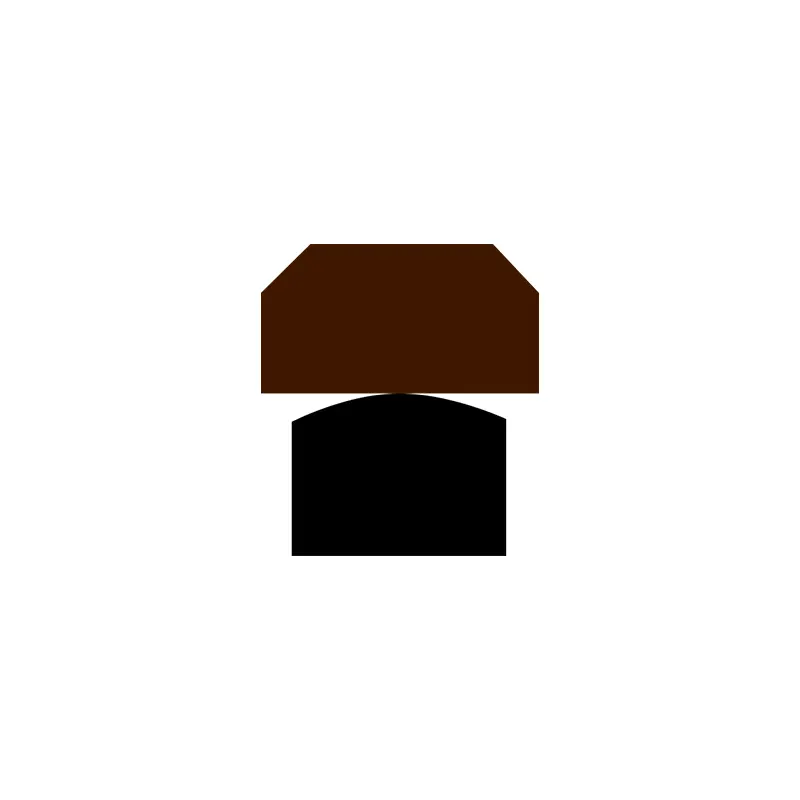

Segel bertekanan tinggi untuk lubang piston sangat baik, terdiri dari PTFE atau bahan penyegelan berbentuk khusus bahan khusus dan cincin karet berbentuk O elastis tinggi. Menurut cincin-O yang cocok, mereka dibagi menjadi seri RC58-RC64 (diadaptasi dengan GB1235), yang secara khusus digunakan untuk penyegelan satu arah gerak reciprocating hidrolik.
Bahan PTFE memiliki stabilitas kimia yang kuat, resistensi korosi asam dan alkali, dan beradaptasi dengan lingkungan kimia yang kompleks. Cincin penyegelan dan cincin karet bekerja bersama untuk mencapai efek penyegelan yang sangat baik.
Dalam rekayasa laut, segel tekanan tinggi untuk lubang piston dapat memberikan perlindungan utama untuk sistem hidrolik detektor laut dalam. Tekanan air laut dalam tinggi dan air laut sangat korosif. Keuntungan material adalah salah satu prasyarat untuk produk untuk memberikan resistensi tekanan tinggi dan resistensi korosi.
Di manufaktur mesin berat, lengan teleskopik hidrolik derek besar bermanfaat bagi banyak. Situs konstruksi rumit, lengan teleskopik sering bergerak, dan tekanan bervariasi. Bahan PTFE tahan terhadap keausan, dikombinasikan dengan desain bibir tipis, kompensasi real-time untuk keausan, penyegelan ketat, dan risiko kegagalan yang berkurang.
Di bidang kendaraan energi baru, segel bertekanan tinggi untuk lubang piston juga penting. Dalam komponen hidrolik EPS, bahannya stabil dan dapat secara akurat menyegel pada permukaan erosi minyak hidrolik dan perubahan suhu; Dalam sistem rem, untuk dampak tekanan tinggi dan korosi cairan rem, struktur khusus dan cincin penyegelan ketebalan yang dioptimalkan secara ketat mencegah kebocoran dan memastikan keamanan.
Segel bertekanan tinggi untuk lubang piston yang kami hasilkan memiliki beberapa model dengan desain bibir tipis dengan kompensasi yang baik dan penyegelan yang sangat baik. Mereka dioptimalkan dengan baik untuk tekanan air dan media viskositas rendah. Struktur khususnya tahan terhadap tekanan tinggi dan memiliki kualitas bahan yang sangat baik. Ini adalah pilihan terbaik untuk membuka penyegelan yang efisien.
Fitur Produk:
1. Gesekan rendah, resistensi awal kecil, gerakan halus, gesekan dinamis dan statis yang sama, tidak ada merayap;
2. Umur panjang, dapat digunakan untuk segel pelumasan bebas minyak;
3. dapat digunakan untuk menyegel tekanan tinggi, tekanan ultra-tinggi, air dan media viskositas rendah lainnya;
4. Dapat digunakan untuk menyegel air dan media viskositas rendah lainnya
Pemilihan materi

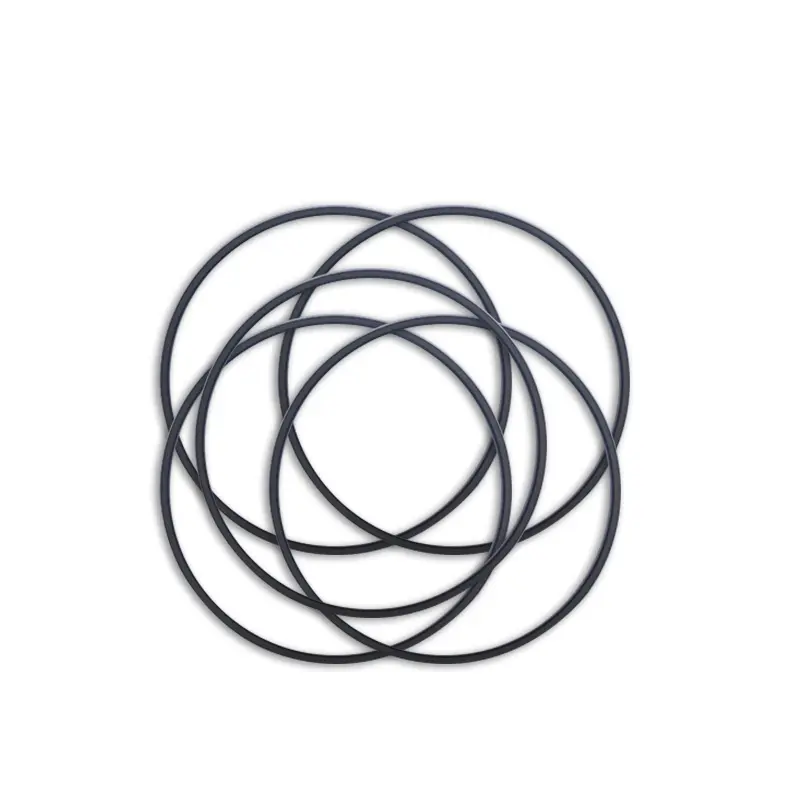

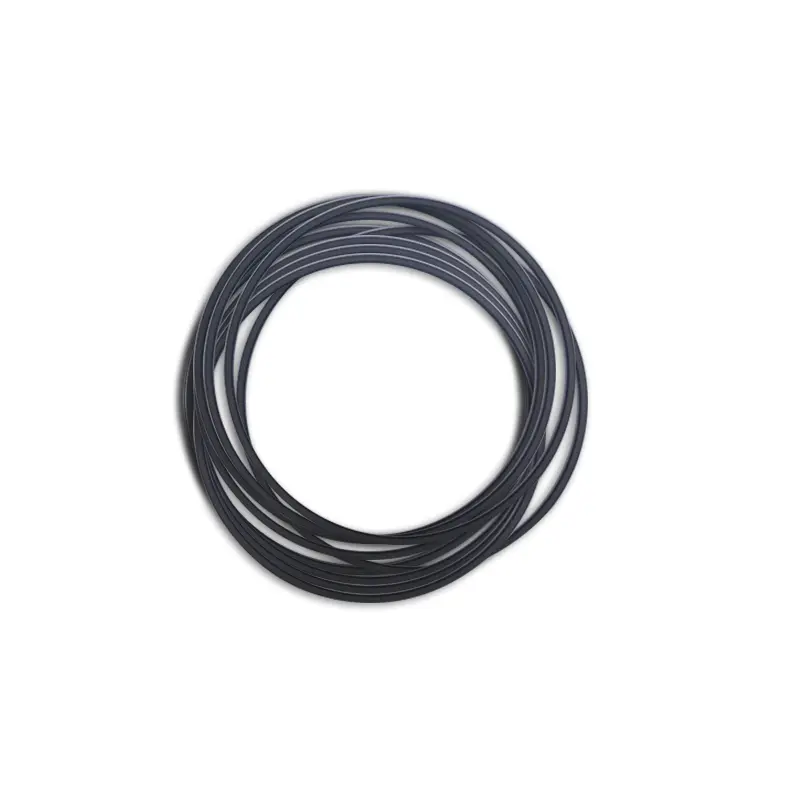

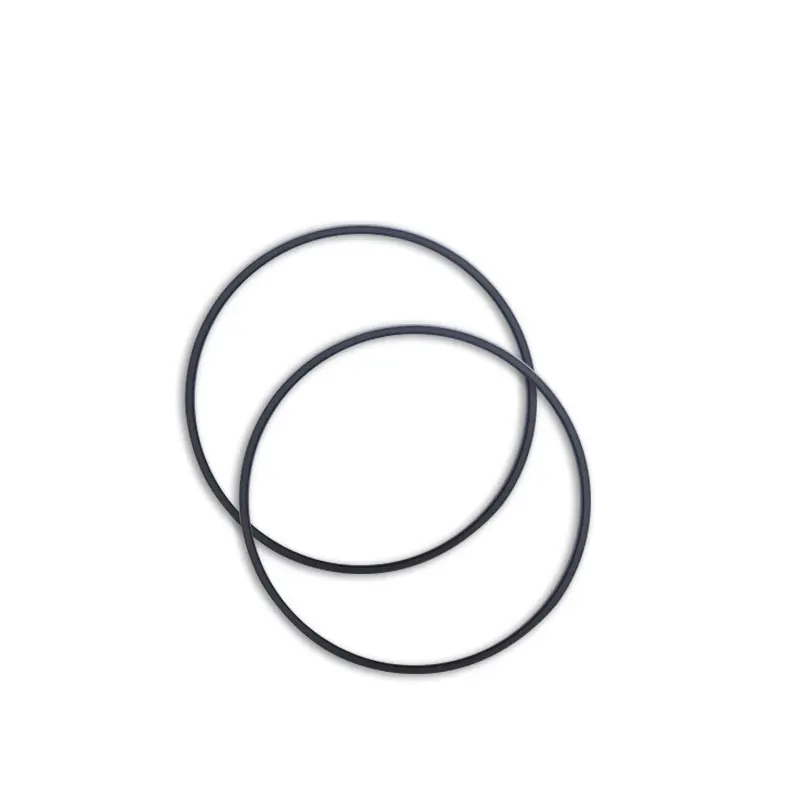

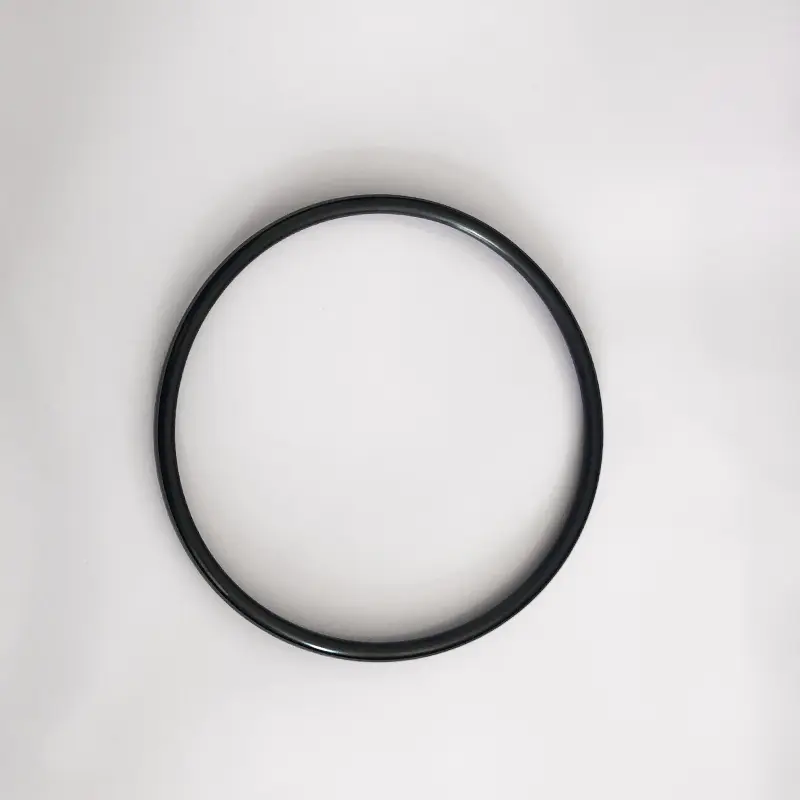

1. Bahan untuk cincin-O adalah: R01 Nitrile Rubber (NBR), R02 Fluororubber (FKM), dll.
2. Bahan cincin penyegelan: Bahan standar PTFE3, Bahan opsional lainnya PTFE1, PTFE2, PTFE4, Bahan Termoplastik Komposit.
| Kondisi kerja yang berlaku dari segel tekanan tinggi untuk lubang piston (nilai batas tidak boleh muncul pada saat yang sama) | |||||

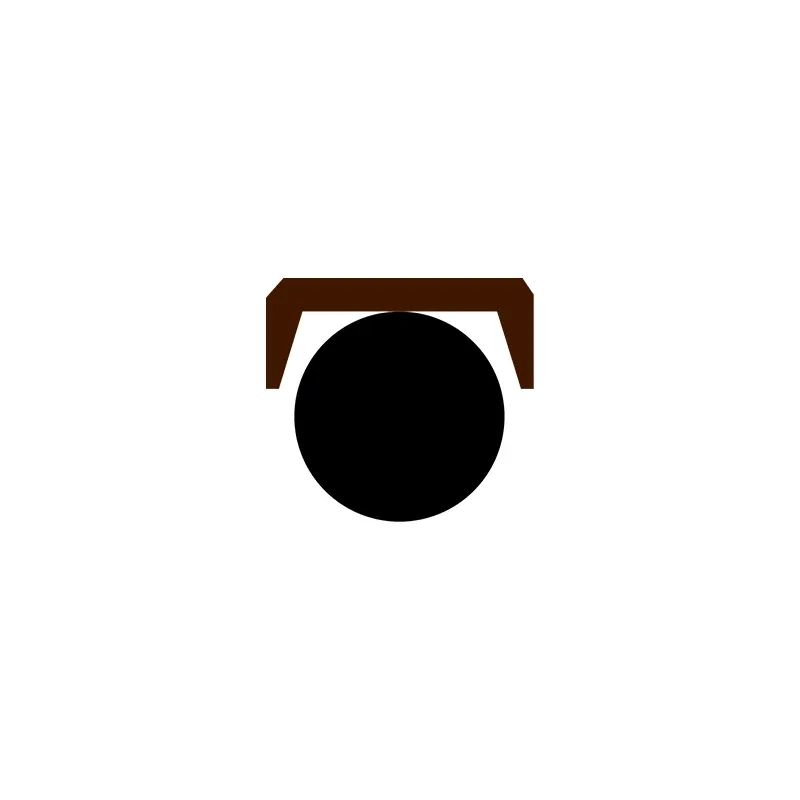

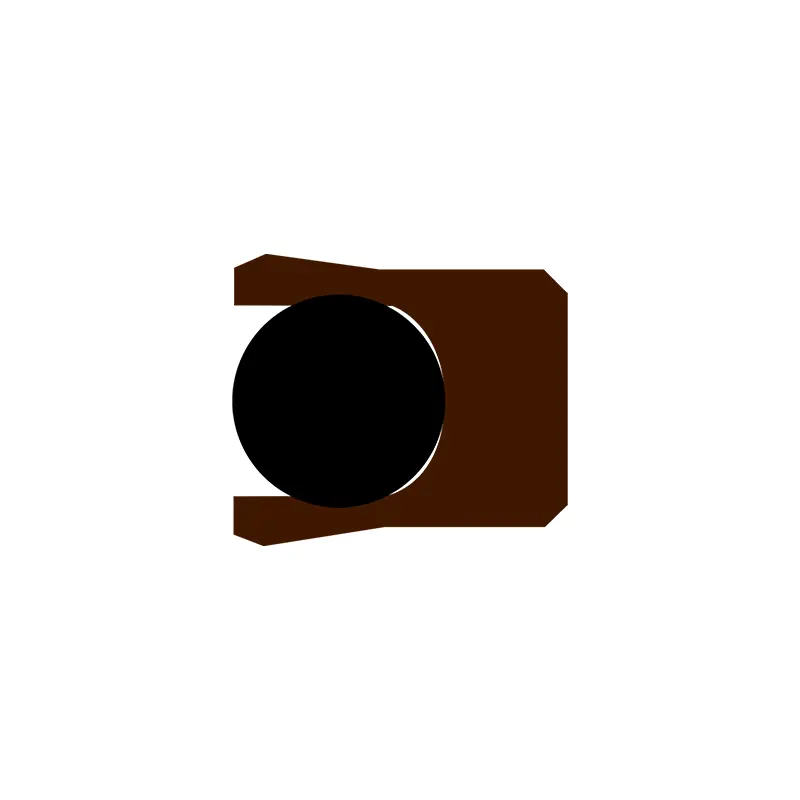

| Profil | Model | Tekanan (MPA) |
Suhu (℃) | Kecepatan (M/S) | Media |
 |
RC51/RC52 | ≤70 | -35 ~+100 (pencocokan O-ring NBR) | ≤6 | Minyak hidrolik berbasis mineral, flame retardant cairan (HFA/HFB), gas, dll. |
| -20 ~+180 (pencocokan O-ring fkm) | |||||
 |
RC53/RC54 | ≤100 | -35 ~+100 (pencocokan O-ring NBR) | ≤6 | Minyak hidrolik berbasis mineral, flame retardant cairan (HFA/HFB), gas, dll. |
| -20 ~+180 (pencocokan O-ring fkm) | |||||
 |
RC55 | ≤200 | -35 ~+100 (pencocokan O-ring NBR) | ≤6 | Minyak hidrolik berbasis mineral, flame retardant cairan (HFA/HFB), air, dll. |
| -20 ~+180 (pencocokan O-ring fkm) | |||||
 |
RC56/RC57 | ≤100 | 35 ~+100 (pencocokan O-ring NBR) | ≤6 | Minyak hidrolik berbasis mineral, flame retardant cairan (HFA/HFB), gas, dll. |
| -20 ~+180 (pencocokan O-ring fkm) | |||||
 |
RC58/RC59 | ≤200 | -35 ~+100 (pencocokan O-ring NBR) | ≤6 | Minyak hidrolik berbasis mineral, flame retardant cairan (HFA/HFB), air, dll. |
| -20 ~+200 (pencocokan O-ring FKM) | |||||
 |
RC60 | ≤260 | -35 ~+100 (pencocokan O-ring NBR) | ≤6 | Minyak hidrolik berbasis mineral, flame retardant cairan (HFA/HFB), air, dll. |
| -20 ~+200 (pencocokan O-ring FKM) | |||||
 |
RC61 | ≤60 | -35 ~+100 (pencocokan O-ring NBR) | ≤6 | Minyak hidrolik berbasis mineral, flame retardant cairan (HFA/HFB), air, dll. |
| -20 ~+200 (pencocokan O-ring FKM) | |||||
 |
RC61-B | ≤60 | -35 ~+100 (pencocokan O-ring NBR) | ≤6 | Minyak hidrolik berbasis mineral, flame retardant cairan (HFA/HFB), air, dll. |
| -20 ~+200 (pencocokan O-ring FKM) | |||||
 |
RC62 | ≤60 | -35 ~+100 (pencocokan O-ring NBR) | ≤6 | Minyak hidrolik berbasis mineral, flame retardant cairan (HFA/HFB), air, dll. |
| -20 ~+200 (pencocokan O-ring FKM) | |||||
 |
RC63/SPGC | ≤20 | -35 ~+100 (pencocokan O-ring NBR) | ≤6 | Minyak hidrolik berbasis mineral, flame retardant cairan (HFA/HFB), gas, dll. |
| -20 ~+180 (pencocokan O-ring fkm) | |||||
 |
RC64 | ≤20 | -35 ~+100 (pencocokan O-ring NBR) | ≤6 | Minyak hidrolik berbasis mineral, flame retardant cairan (HFA/HFB), gas, dll. |
| -20 ~+180 (pencocokan O-ring fkm) | |||||
 |
OKE | ≤50 | -35 ~+110 (pencocokan O-ring NBR) | ≤1 | Minyak hidrolik berbasis mineral, flame retardant fluid (HFA/HFB), dll. |
Contoh Pemesanan:
Model Pesanan RC51-80X70X7.6-PTFE3-R01
Model-Cylinder Diameter X Groove Diameter X Lebar Groove
Model Pesanan RC53-80X69.6X9.8-PTFE3 -R01
Model-Cylinder Diameter X Groove Diameter X Groove Lebar PTFE3 Modifikasi PTFE Kode Bahan R01- O-Ring Code Material
Model Pesanan RC55-80X69.4X10.6-PTFE3-R01
Model-Cylinder Diameter X Groove Diameter X Groove Lebar PTFE3 Modifikasi PTFE Kode Bahan R01- O-Ring Code Material
Model Pesanan RC56-80X70X9.2-PTFE3 -R01
Model-Cylinder Diameter X Groove Diameter X Groove Lebar PTFE3 Modifikasi PTFE Kode Bahan R01- O-Ring Code Material
Model Pesanan OK-80X59X8 Diameter silinder x diameter alur x lebar alur
Spesifikasi

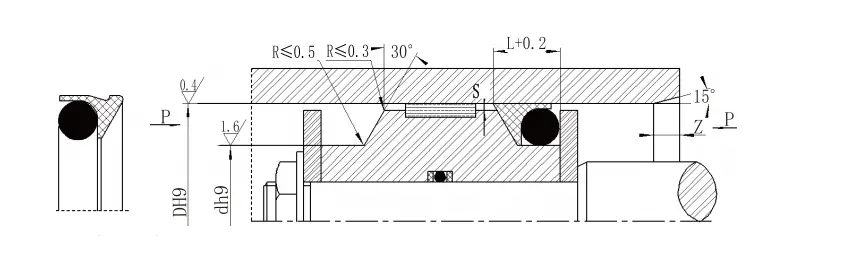

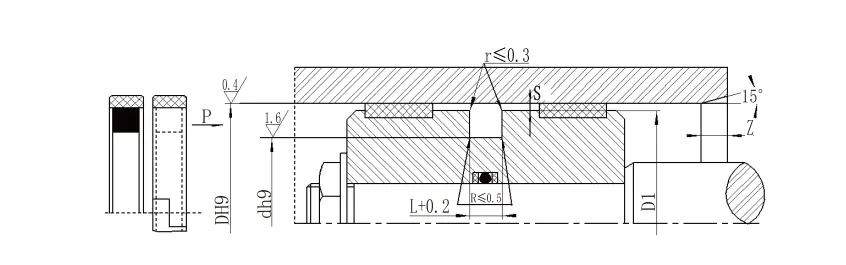

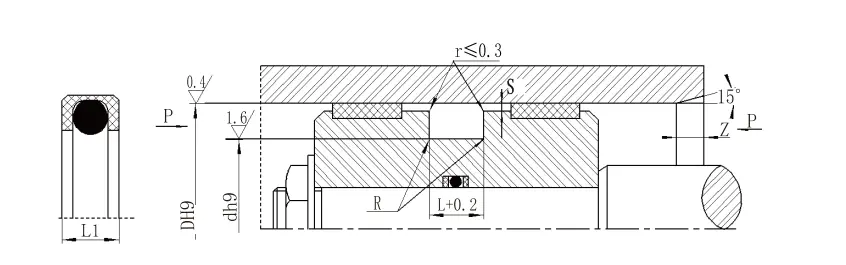

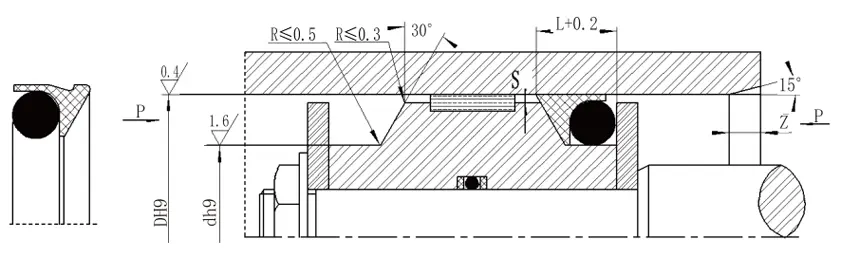

Tabel Parameter Spesifikasi RC51 (spesifikasi apa pun dalam rentang parameter tersedia)| Jenis Standar DH9 RC51 |
Light Load Dh9 RC51-Q |
Beban berat dh9 RC51-Z |

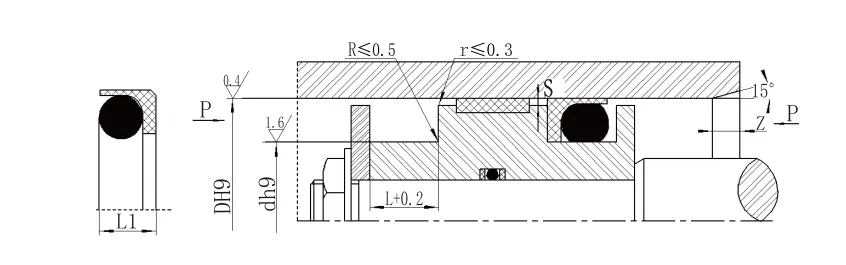

Diameter alur D H9 |
Lebar alur L+0.2 |
Tinggi Segel L1 | Clearance radial sMax | Talang ZMin |
Diameter kawat o-ring d0 |
|
| <20mpa | <40mpa | ||||||||
| 8 ~ 12 | 12.9 ~ 23.9 | - | D-3.5 | 3.2 | 2.8 | 0.2 | 0.15 | 3 | 1.8 |
| 12.9 ~ 23.9 | 24 ~ 49.9 | - | D-5.3 | 4.2 | 3.8 | 0.25 | 0.15 | 4 | 2.65 |
| 24 ~ 49.9 | 50 ~ 121.9 | 12.9 ~ 23.9 | D-6.8 | 5.2 | 4.7 | 0.25 | 0.2 | 5 | 3.55 |
| 50 ~ 121.9 | 122 ~ 690.9 | 24 ~ 49.9 | D-10.0 | 7.6 | 7 | 0.3 | 0.2 | 7 | 5.30 |
| 122 ~ 690.9 | 691 ~ 999 | 50 ~ 121.9 | D-3.0 | 9.6 | 8.8 | 0.35 | 0.25 | 10 | 7.00 |
| 691 ~ 999 | 1000 ~ 1599 | 122 ~ 690.9 | D-5.9 | 11.6 | 10.5 | 0.5 | 0.3 | 12 | 8.6 |
| 1000 ~ 1599 | ≥1600 | 691 ~ 999 | D-17.8 | 14.8 | 13.5 | 0.6 | 0.4 | 15 | 10.0 |
| ≥1600 | - | 1000 ~ 1599 | D-21.2 | 17.8 | 16.3 | 0.7 | 0.6 | 20 | 12.0 |
| Catatan: 1. Lebih mudah untuk dipasang di alur tertutup> 30mm menggunakan seri beban cahaya. | |||||||||
| 2. Silakan berkonsultasi dengan perusahaan kami untuk instalasi alur tertutup. | |||||||||
| 3. Untuk tekanan> 40MPA, area akar segel menggunakan toleransi pas H8/F8. | |||||||||
| Spesifikasi RC52 (pencocokan O-ring GB1235) (spesifikasi apa pun dalam rentang parameter tersedia) | ||||||
| Rentang aperture D H9 |
Diameter alur D H9 |
Lebar alur L+0.2 |
Tinggi segel L1 |
Pembersihan radial SMax |
Talang ZMin |
Diameter kawat o-ring d0 |
| 12 ~ 55 | D-6.8 | 5.2 | 4.7 | 0.3 | 5 | 3.5 |
| 56 ~ 169 | D-10.8 | 8.2 | 7.5 | 0.4 | 7 | 5.7 |
| 170 ~ 1500 | D-5.9 | 11.6 | 10.5 | 0.4 | 12 | 8.6 |
| Contoh Pemesanan RC52—80x69.2x8.2-PTFE3-R01 | ||||||
| Model-Cylinder Diameter X Groove Diameter X Groove Lebar PTFE3- Modifikasi PTFE Bahan Kode R01- O-Ring Bahan Kode | ||||||
| Spesifikasi RC53 (spesifikasi apa pun dalam rentang parameter tersedia) | ||||||
| Rentang aperture D H9 |
Diameter alur D H9 |
Lebar alur L+0.2 |
Clearance Radial SMAX | Talang ZMin |
Diameter kawat o-ring dO |
|
| <40mpa | <60mpa | |||||
| 13 ~ 24 | D-5.4 | 5.2 | 0.25 | 0.15 | 4 | 2.65 |
| 25 ~ 49 | D-7.2 | 6.6 | 0.25 | 0.2 | 5 | 3.55 |
| 50 ~ 121 | D-10.4 | 9.8 | 0.3 | 0.2 | 7 | 5.30 |
| 122 ~ 1500 | D-13.6 | 12.8 | 0.35 | 0.25 | 10 | 7.00 |
| Spesifikasi RC54 (pencocokan O-ring GB1235) (spesifikasi apa pun dalam rentang parameter tersedia) | ||||||
| Rentang aperture D H9 | Diameter alur D H9 | Lebar alur L+0.2 | Clearance Radial SMAX | Talang ZMin | Diameter kawat o-ring DO | |
| <40mpa | <60mpa | |||||
| 12 ~ 49 | D-7.0 | 6.6 | 0.25 | 0.2 | 5 | 3.5 |
| 50 ~ 169 | D-11.0 | 10.5 | 0.3 | 0.2 | 7 | 5.7 |
| 170 ~ 1500 | D-16.6 | 15.5 | 0.5 | 0.3 | 12 | 8.6 |
| CATATAN: Untuk tekanan> 60MPA, Area Root Segel menggunakan toleransi Fit H8/F8, dan SMAX segel tekanan tinggi-tinggi <0,05. | ||||||
| Rentang aperture D H9 | Diameter alur D H9 | Lebar alur L+0.2 | Clearance Radial SMAX | Talang ZMin | Diameter kawat o-ring DO | |
| <40mpa | <60mpa | |||||
| 12 ~ 49 | D-7.2 | 8.6 | 0.25 | 0.2 | 5 | 3.55 |
| 50 ~ 121 | D-10.6 | 10.6 | 0.3 | 0.2 | 7 | 5.3 |
| 122 ~ 1500 | D-14 | 13.8 | 0.5 | 0.3 | 8 | 7 |
| CATATAN: Untuk tekanan> 60MPA, Area Root Segel menggunakan toleransi Fit H8/F8, dan SMAX segel tekanan tinggi-tinggi <0,05. | ||||||
| Spesifikasi RC56 (spesifikasi apa pun dalam rentang parameter tersedia) | ||||||||||
| Jenis Standar DH9 RC56 |
Light Load Dh9 RC56-Q |
Beban berat dh9 RC56-Z |
Diameter alur D H9 |
Lebar alur L+0.2 |
Tinggi Segel L1 | Sudut bulat RMax |
Clearance radial sMax | Talang ZMin |
O-ring Wire Diameter DO | |
| <20mpa | <40mpa | |||||||||
| 8 ~ 12.9 | 13 ~ 23.9 | - | D-3.8 | 4 | 3.6 | 0.3 | 0.2 | 0.15 | 3 | 1.8 |
| 13 ~ 23.9 | 24 ~ 49.9 | 8 ~ 12.9 | D-5.2 | 4.7 | 4.3 | 0.4 | 0.25 | 0.2 | 4 | 2.65 |
| 24 ~ 49.9 | 50 ~ 121.9 | 13 ~ 23.9 | D-6.8 | 6.2 | 5.6 | 0.4 | 0.3 | 0.2 | 5 | 3.55 |
| 50 ~ 121.9 | 122 ~ 629 | 24 ~ 49.9 | D-10.0 | 9.2 | 8.5 | 0.5 | 0.35 | 0.25 | 7 | 5.3 |
| 122 ~ 629 | 630 ~ 999 | 50 ~ 121.9 | D-3.0 | 12.3 | 10.6 | 0.6 | 0.35 | 0.25 | 10 | 7.00 |
| 630 ~ 999 | 1000 ~ 1599 | 122 ~ 629 | D-16 | 13.6 | 12 | 0.7 | 0.5 | 0.3 | 12 | 8.6 |
| 1000 ~ 1599 | ≥1600 | 630 ~ 999 | D-18.5 | 16 | 14.5 | 0.8 | 0.6 | 0.4 | 15 | 10.0 |
| ≥1600 | - | 1000 ~ 1599 | D-22 | 19 | 17 | 1.0 | 0.7 | 0.6 | 20 | 12.0 |
| Catatan: 1. Untuk tekanan> 60mpa, area root seal menggunakan toleransi pencocokan H8/F8, dan segel tekanan ultra-tinggi SMAX <0,05. 2. Untuk diameter silinder> 30mm, dapat dipasang di alur tertutup. Silakan berkonsultasi dengan perusahaan kami. | ||||||||||
| Spesifikasi RC57 (pencocokan O-ring GB1235) (spesifikasi apa pun dalam rentang parameter tersedia) | ||||||||
| Rentang aperture D H9 | Diameter alur D H9 | Lebar alur L+0.2 | Tinggi segel L1 | Sudut bulat RMax | Clearance radial sMax | Talang ZMin | Diameter kawat o-ring DO | |
| <20mpa | <40mpa | |||||||
| 8 ~ 27 | D-4.6 | 4.5 | 4 | 0.4 | 0.25 | 0.15 | 4 | 2.4 |
| 28 ~ 55 | D-6.8 | 6.2 | 5.6 | 0.4 | 0.25 | 0.2 | 5 | 3.5 |
| 56 ~ 169 | D-10.8 | 9.8 | 8.9 | 0.5 | 0.3 | 0.2 | 8 | 5.7 |
| 170 ~ 1500 | D-16.0 | 13.6 | 12 | 0.7 | 0.5 | 0.3 | 12 | 8.6 |
| Contoh Pemesanan RC57—80x69.2x9.8-PTFE3-R01 | ||||||||
| Model-silinder diameter x Groove Diameter x Groove Width Ptfe3, R01 Kode Bahan | ||||||||
