Elemen Panduan Penyegelan Tekanan Tinggi kami memiliki beragam jenis.
Cincin pendukung adalah komponen dasar penting dari silinder hidrolik. Ruichen Seal telah berhasil mengembangkan cincin pendukung fenolik yang diperkuat kain untuk mematuhi pengembangan cincin geser internasional seal kombinasi dan struktur pendukung lunak. Setelah bertahun -tahun berlatih, kualitas melebihi produk asing yang serupa dan telah diterima dengan baik oleh pengguna. Tabel kinerja dapat digunakan untuk referensi.

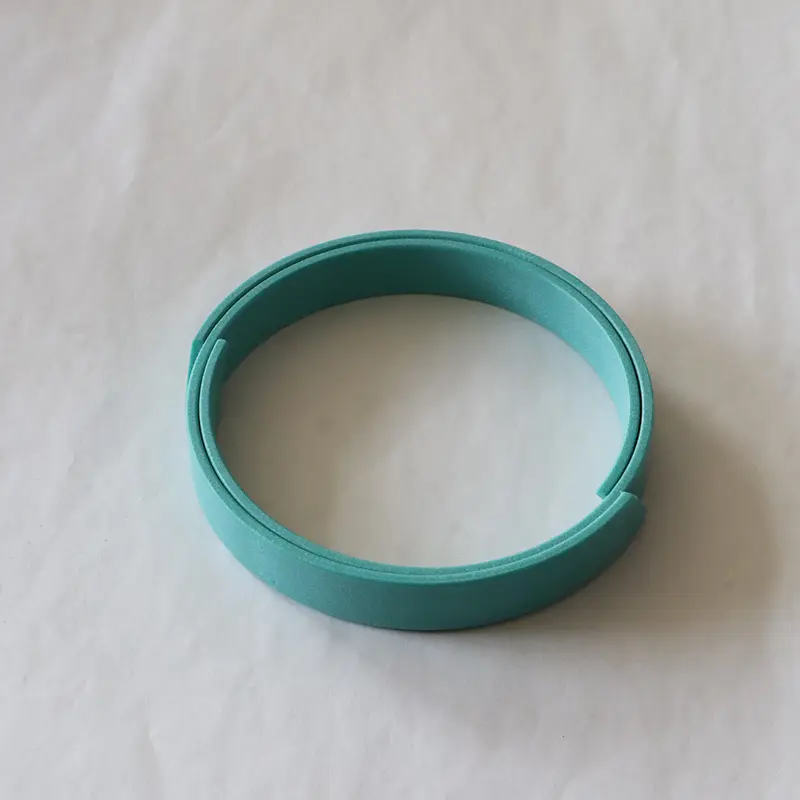

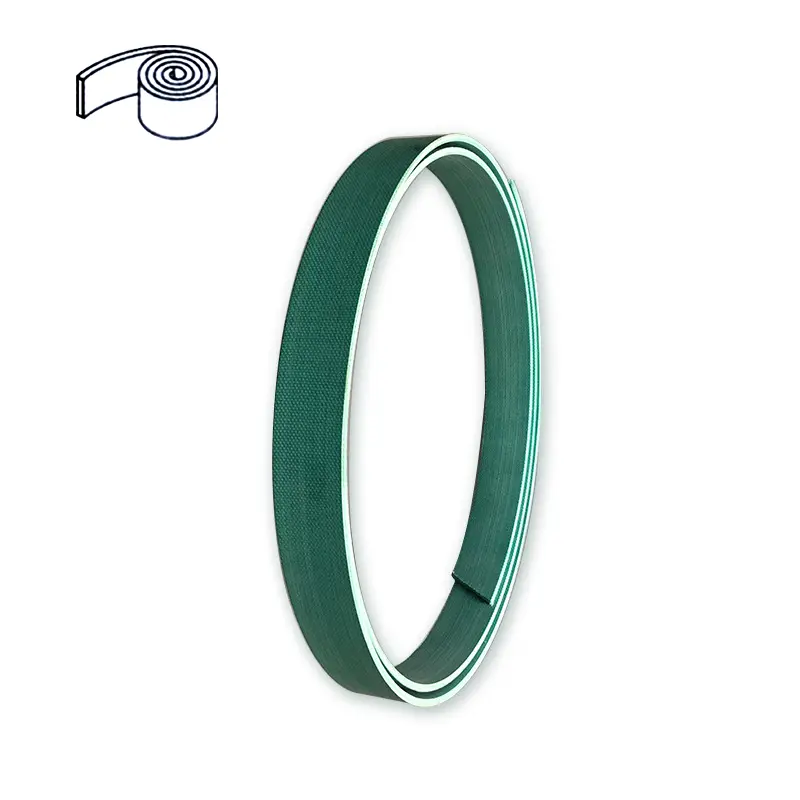

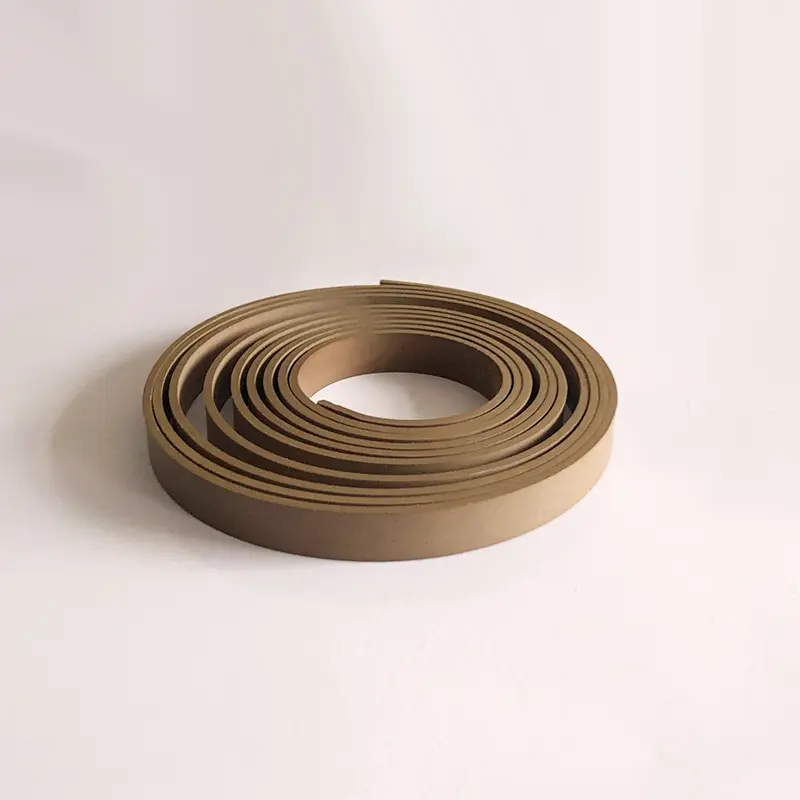

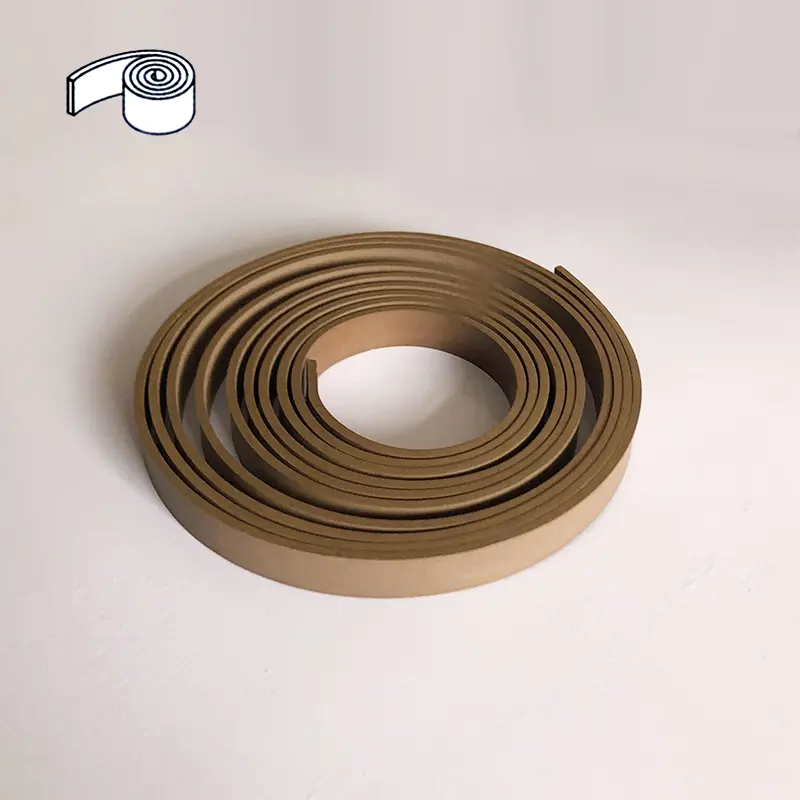

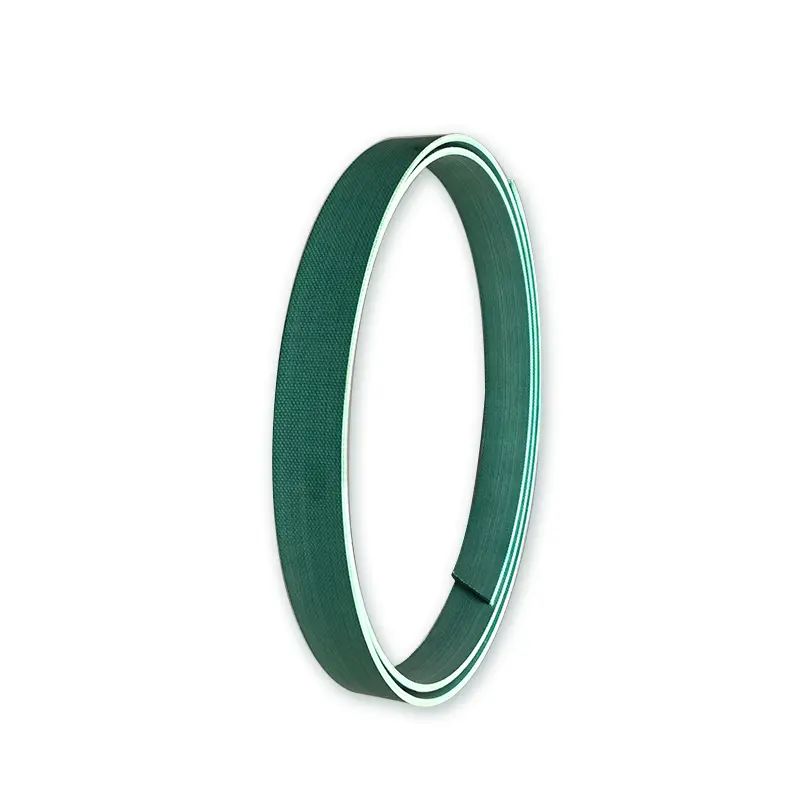

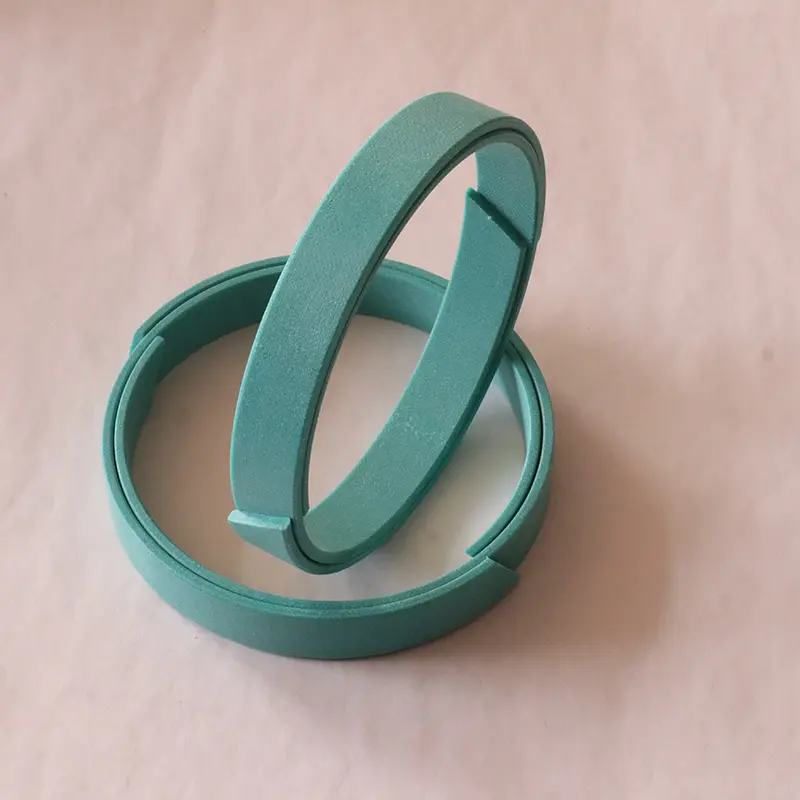

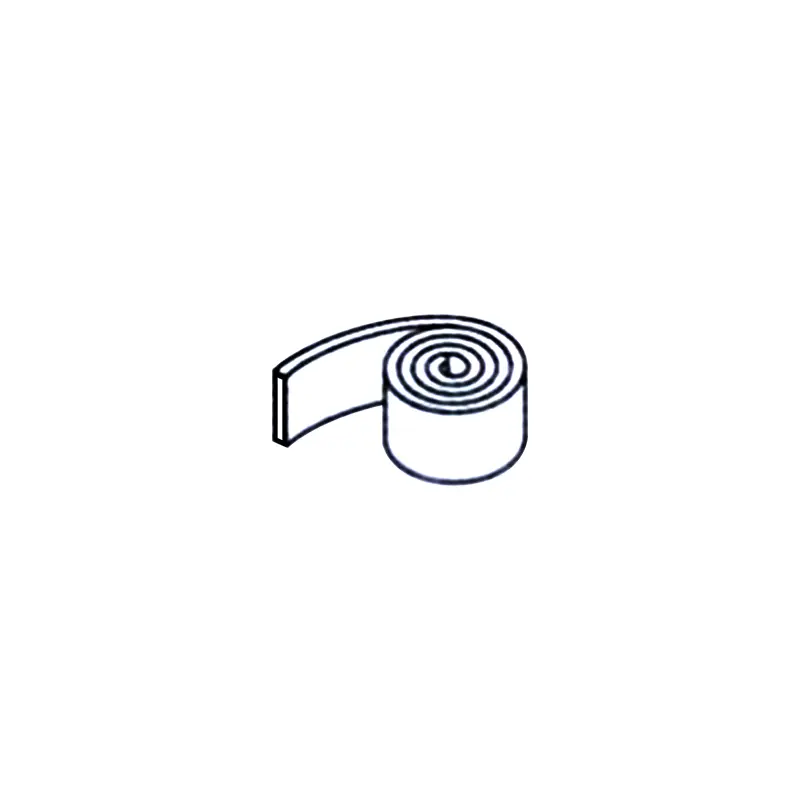

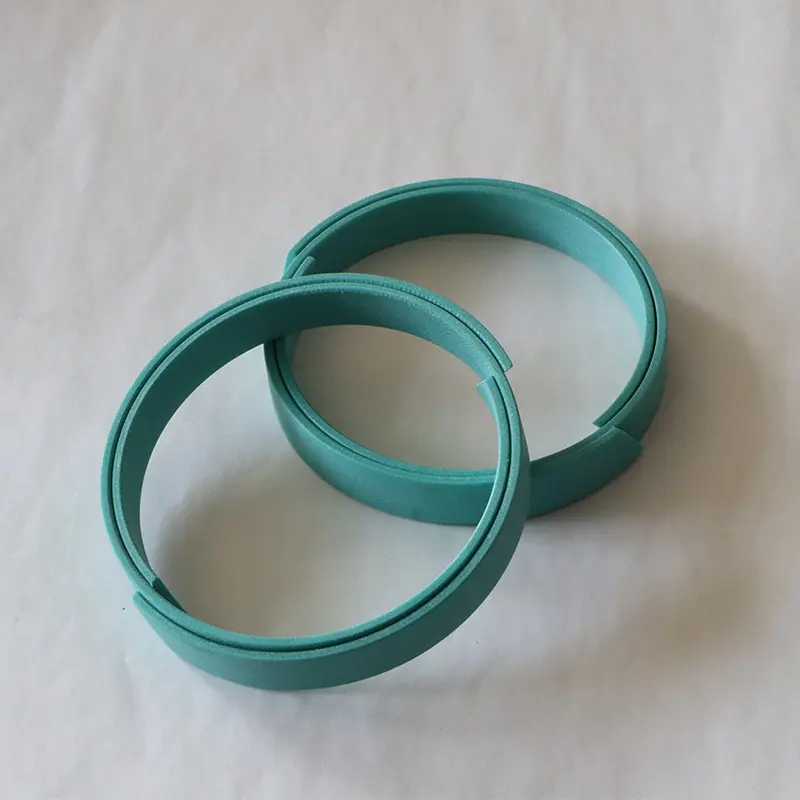

Dalam hal sabuk pemandu, RC1081 sabuk pemandu polytetraethylene yang diperkuat menambahkan bubuk perunggu ke PTFE, dll., Dengan penahan beban tinggi, keausan rendah, gesekan rendah dan tidak ada karakteristik merayap; RC1082 Sabuk pemandu fenolik yang diperkuat kain mengadopsi bahan yang diperkuat kain fenolik, dan kapasitas bantalan beban radialnya lebih baik daripada sabuk pemandu PTFE. Keduanya dipasok dalam gulungan, yang mudah dipotong dan dipasang, dan dapat menghindari kontak logam. Cincin panduan RCS dan RCT masing -masing digunakan untuk piston batang dan piston.

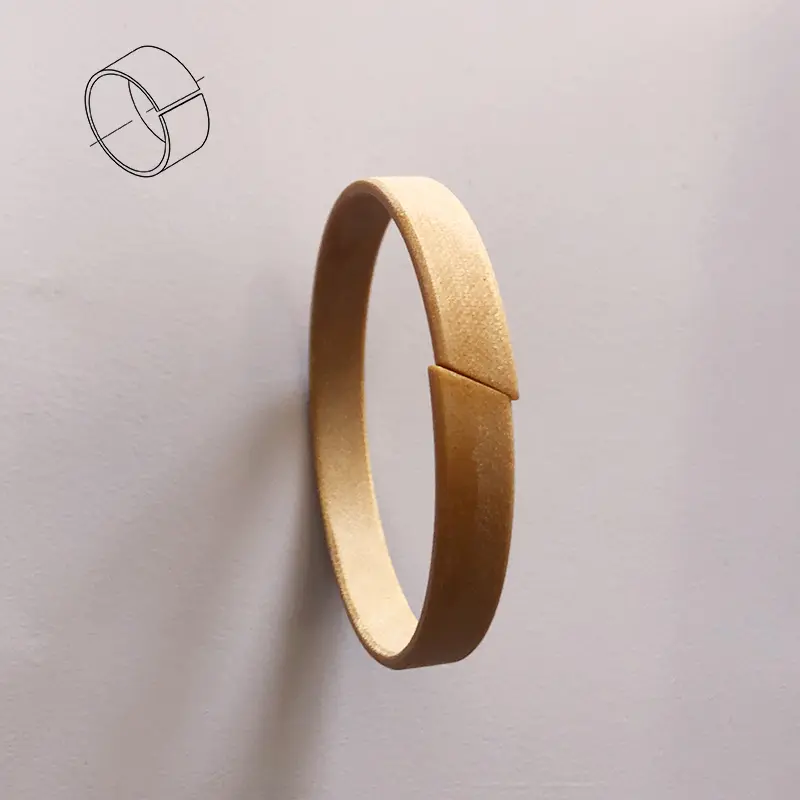

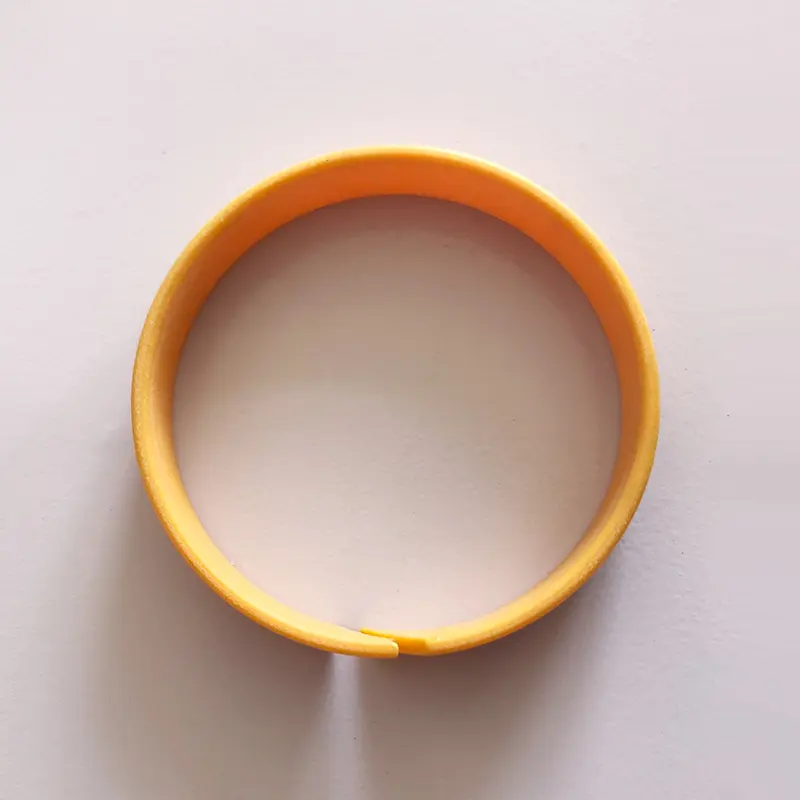

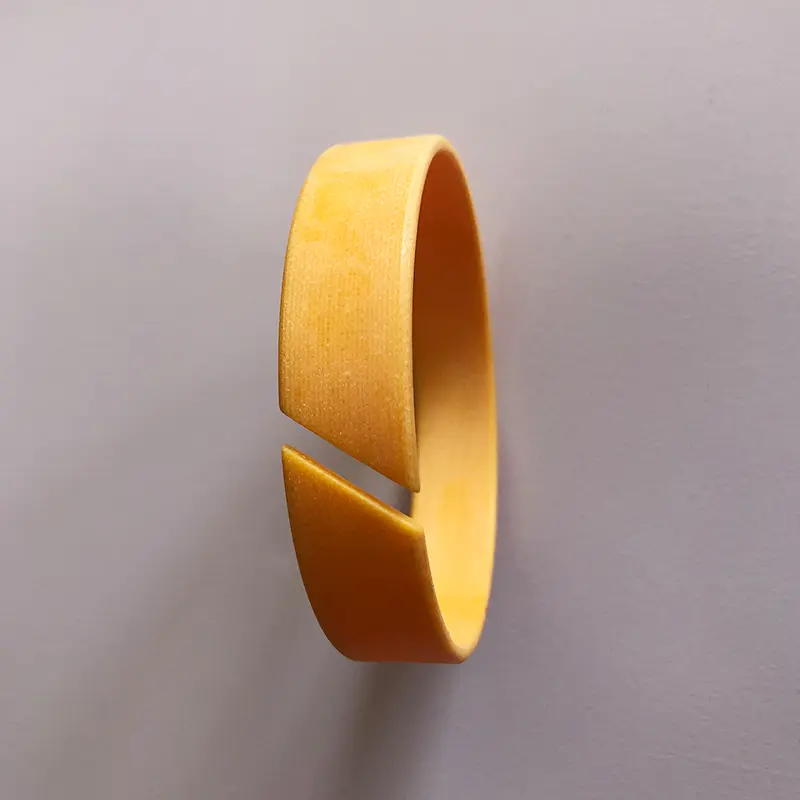

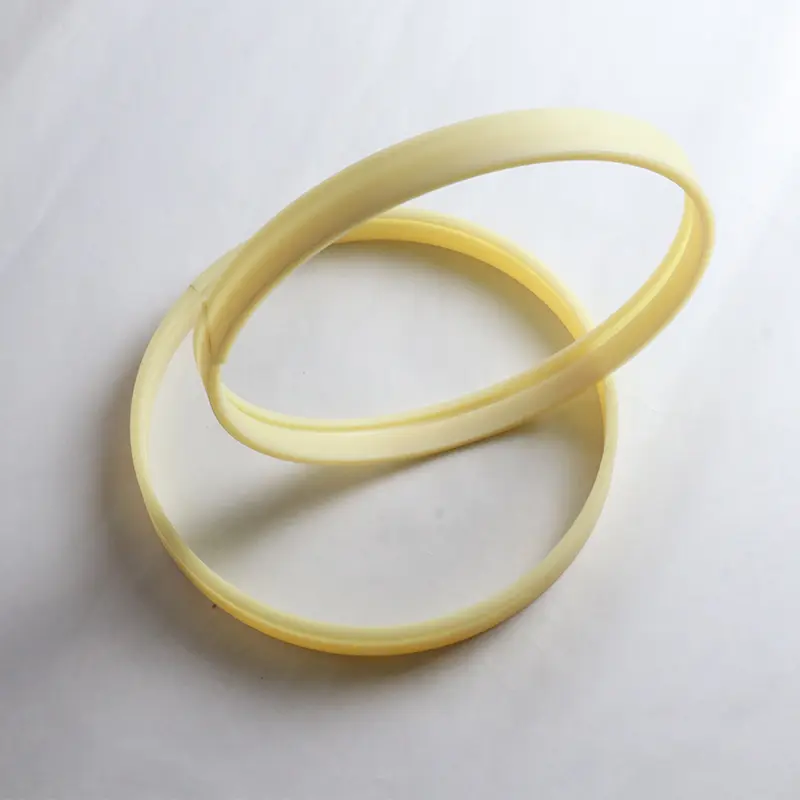

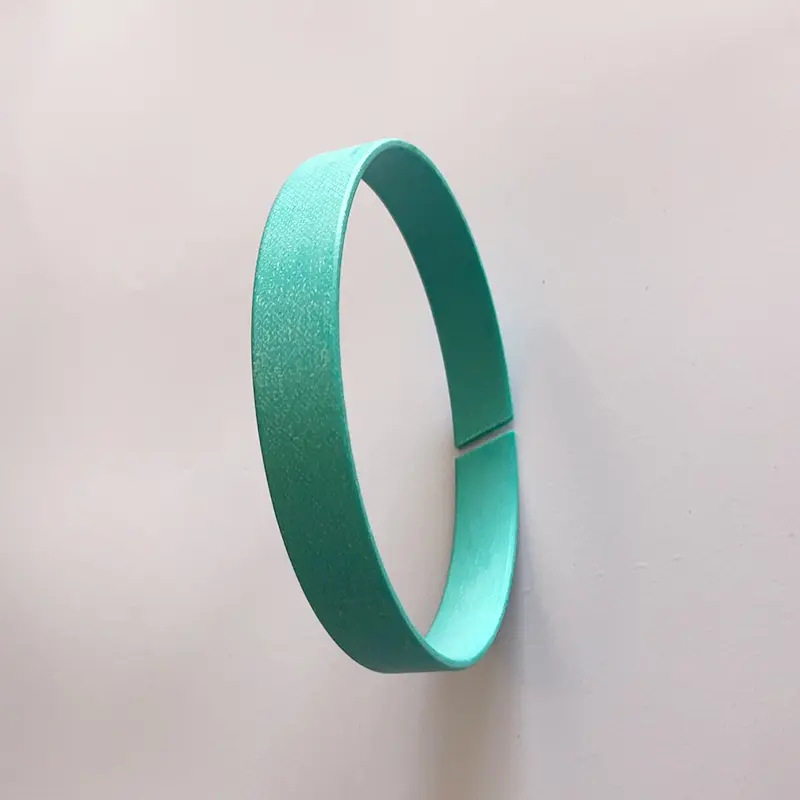

Cincin tahan aus memiliki fungsi yang secara akurat memandu piston atau batang piston dalam silinder hidrolik dan penyerap gaya radial, yang dapat mencegah kontak logam. Dibandingkan dengan cincin keausan logam, cincin keausan non-logam memiliki keunggulan ketahanan aus, menghindari kontak logam, penekan getaran, memungkinkan pembersihan radial yang lebih besar, alur sederhana dan pemasangan yang mudah, dan biaya perawatan yang rendah. Mereka banyak digunakan. Di antara mereka, cincin panduan fenolik dan ptfe yang diperkuat kain tersedia dalam pemotongan di tempat dan jenis siap pakai.

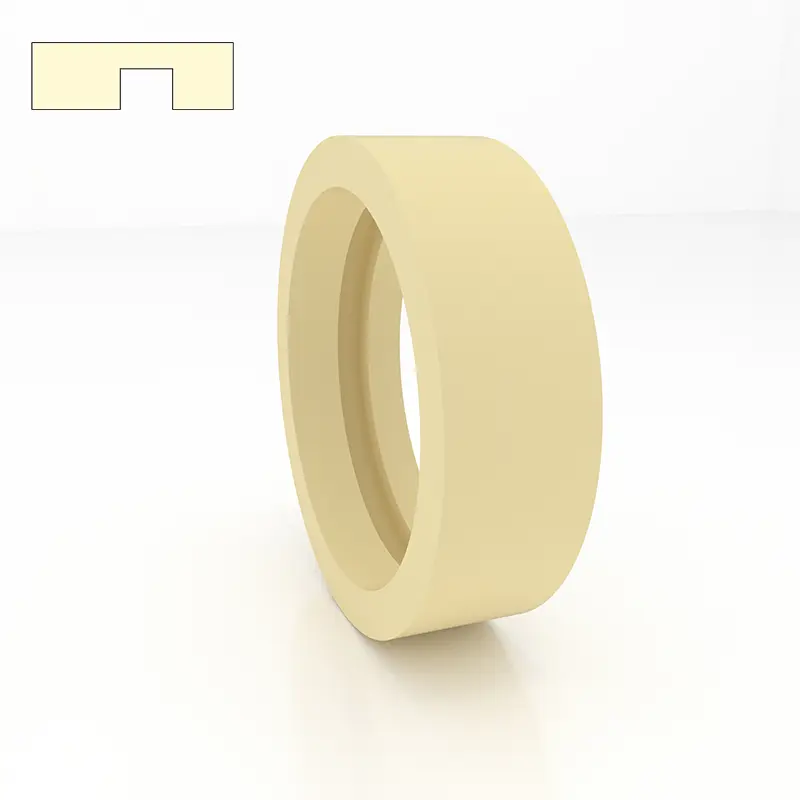

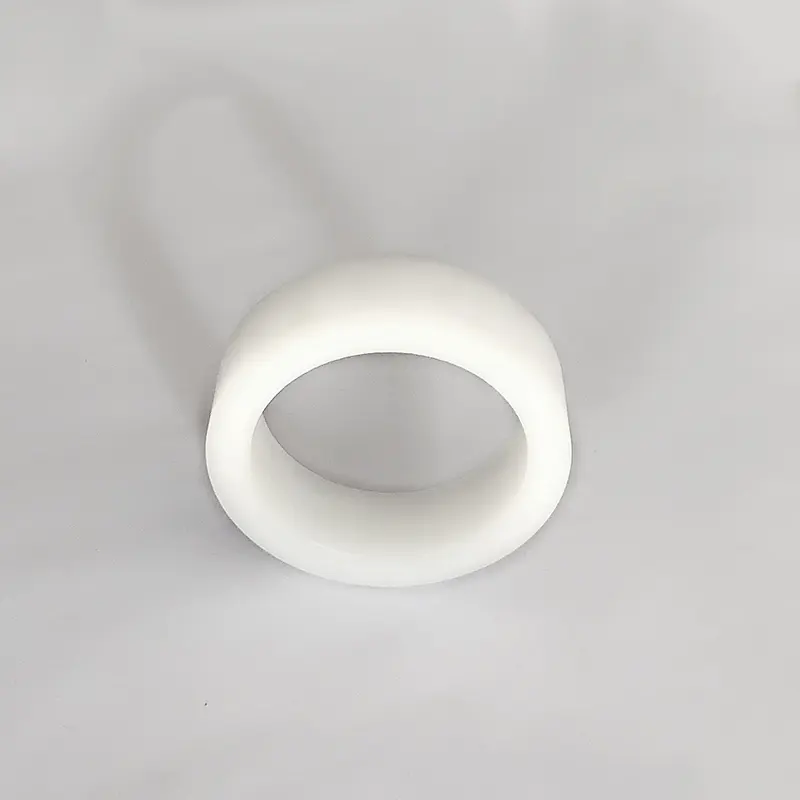

Dalam hal lengan pemandu, GFAI digunakan untuk batang piston, dengan fungsi pendukung, penuntun dan tahan debu; GFI juga digunakan untuk batang piston, memainkan peran pendukung dan penuntun; GFA digunakan untuk piston, menyediakan pendukung dan penuntun. Produk -produk ini membantu silinder hidrolik beroperasi secara stabil di semua aspek.
Fitur dan Aplikasi Produk:
Contoh Pemesanan:
Contoh Pemesanan Pita PTFE PTFE RC1081-9.7X2.5
Contoh pemesanan pita pita kain fenolik rc1082-9.7x2.5

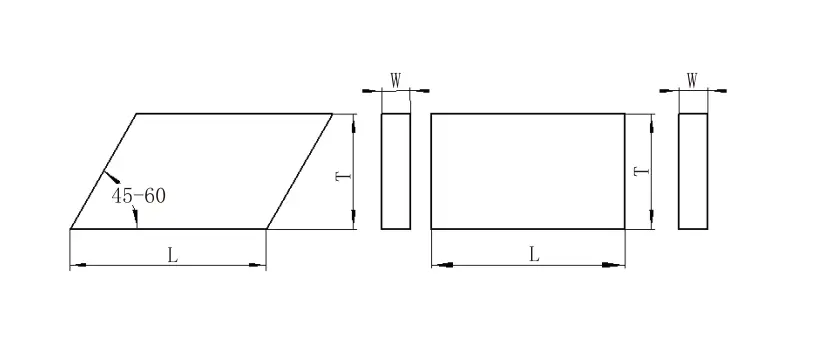

Perhitungan panjang pemotongan
Untuk poros: l = 3.1 (d+w) untuk lubang: l = 3.1 (d-w)
L --- Panjang cincin D --- Diameter poros D --- Diameter lubang w --- ketebalan cincin z --- potong clearance

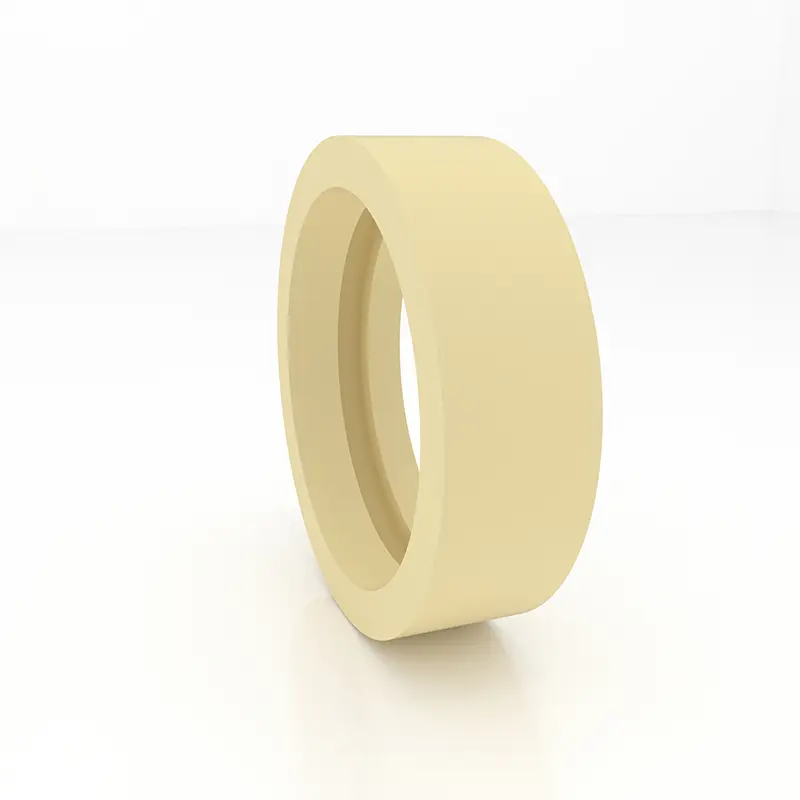

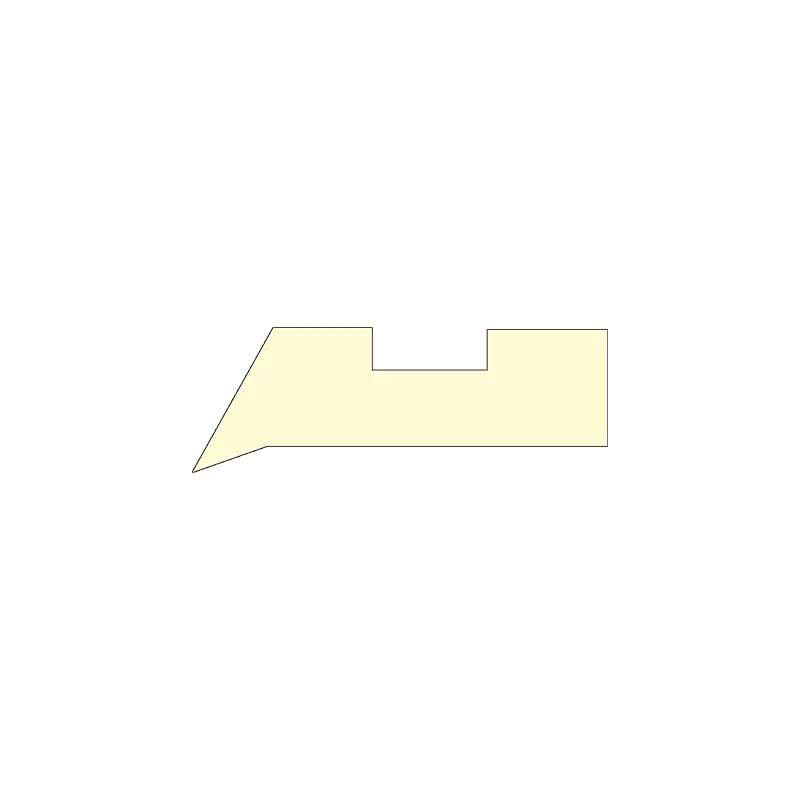

Panduan lengan gfai
1. Kinerja dan Penggunaan: Panduan Lengan GFAI adalah lengan pemandu untuk batang piston, yang mendukung dan memandu batang piston dan memiliki fungsi tahan debu.
2. Bahan: Nilon PA, Polyoxymethylene POM dan Polytetrafluoroethylene PTFE.
3. Kondisi Kerja: Suhu Kerja: -55 ～+225 ℃ (PTFE digunakan di atas 120 ℃).
4. Desain Standar: Saat merancang dan memilih, lihat Seri FAI dari Perusahaan Kelaparan.
5. Metode Penandaan dan Pemesanan: Panduan Lengan GFAI ditandai dengan nomor pesanan, Contoh: GFAI-0600ptfe

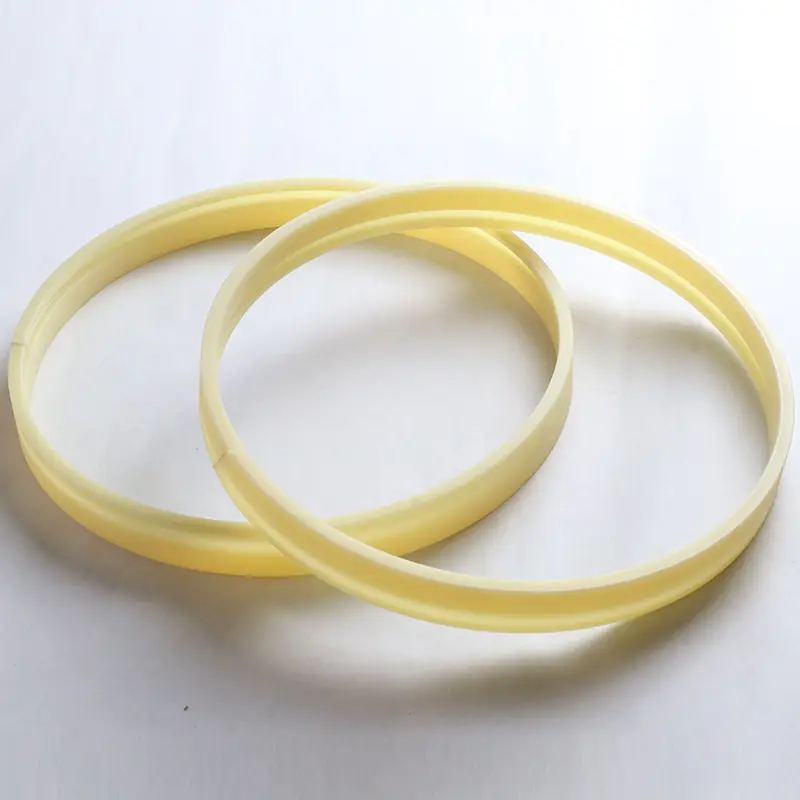

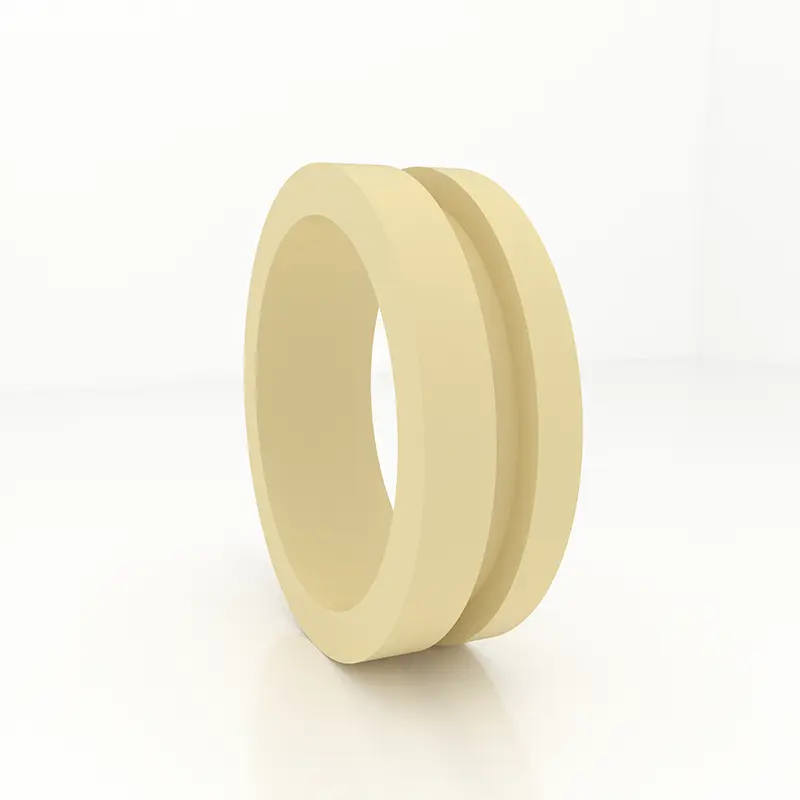

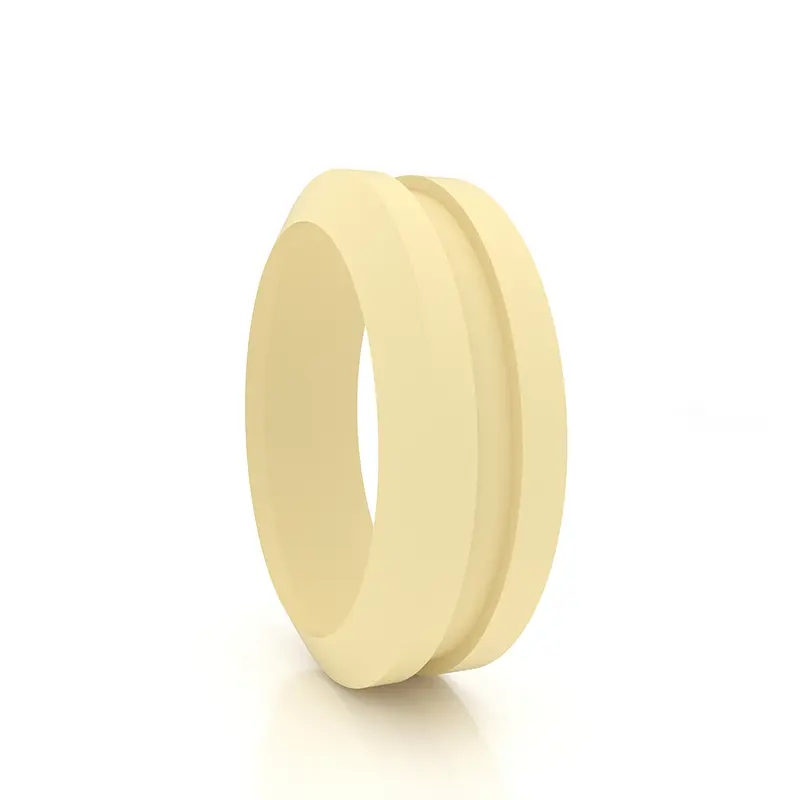

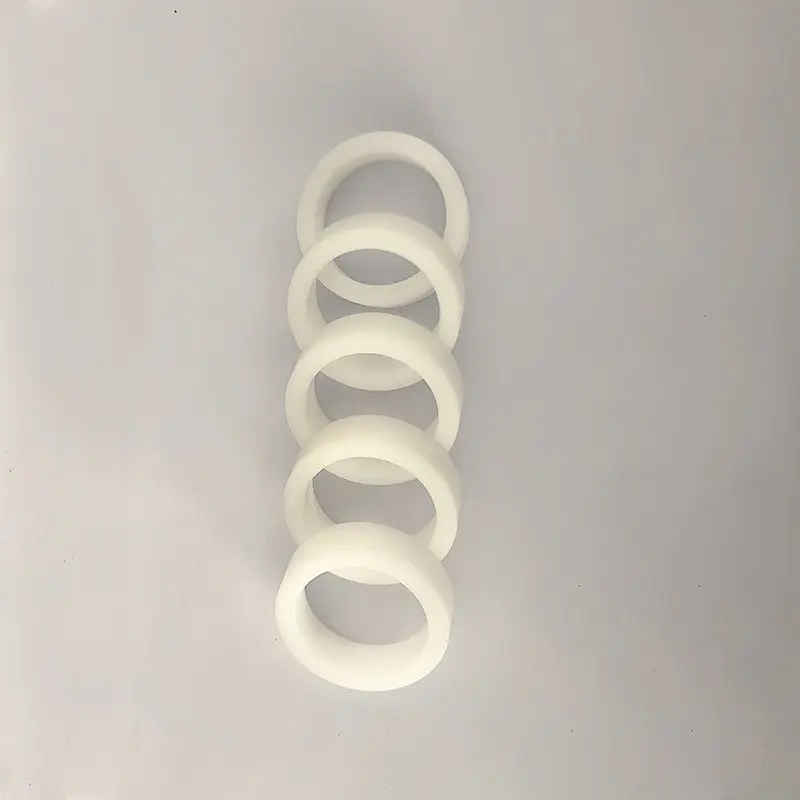

Panduan Lengan GFI
1. Kinerja dan Penggunaan: Panduan Lengan GFI adalah lengan pemandu untuk batang piston, yang mendukung dan memandu batang piston.
2. Bahan: Nilon PA, Polyoxymethylene POM dan Polytetrafluoroethylene PTFE.
3. Kondisi Kerja: Suhu Kerja: -55 ~+255 ℃ (PTFE digunakan di atas 120 ℃)
4. Desain Standar: Saat merancang dan memilih, lihat Seri Fi Hunger.
5. Metode Penandaan dan Pemesanan: Panduan Lengan GFI ditandai dengan nomor pesanan, Contoh: GFI-0360PA

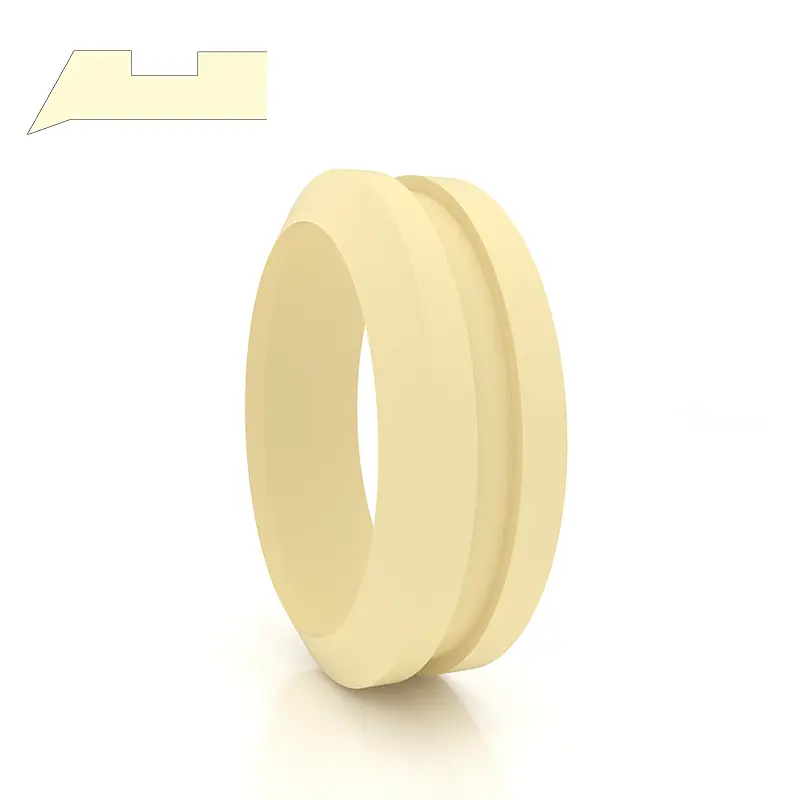

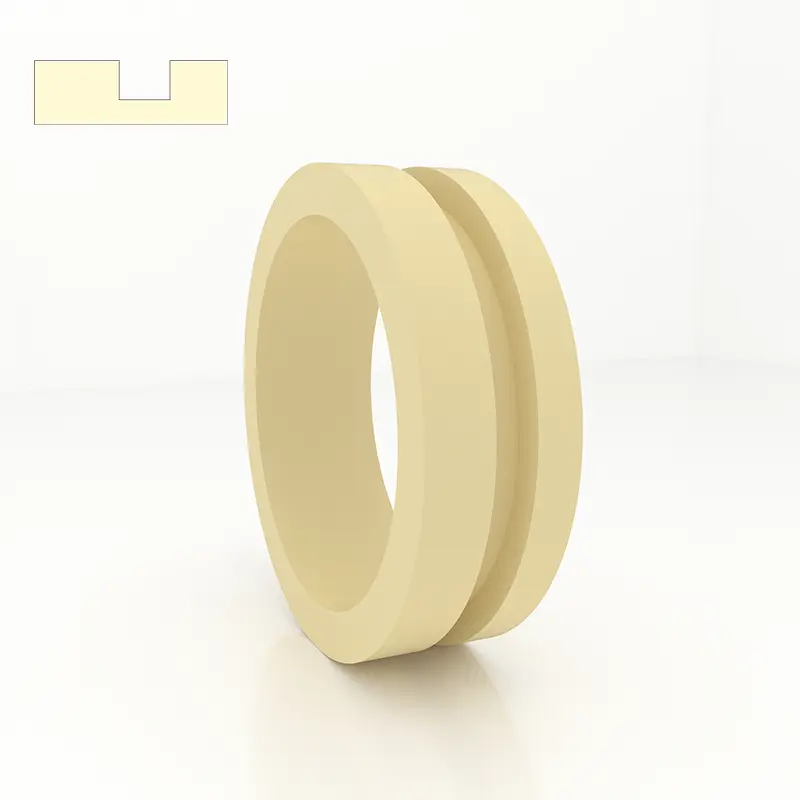

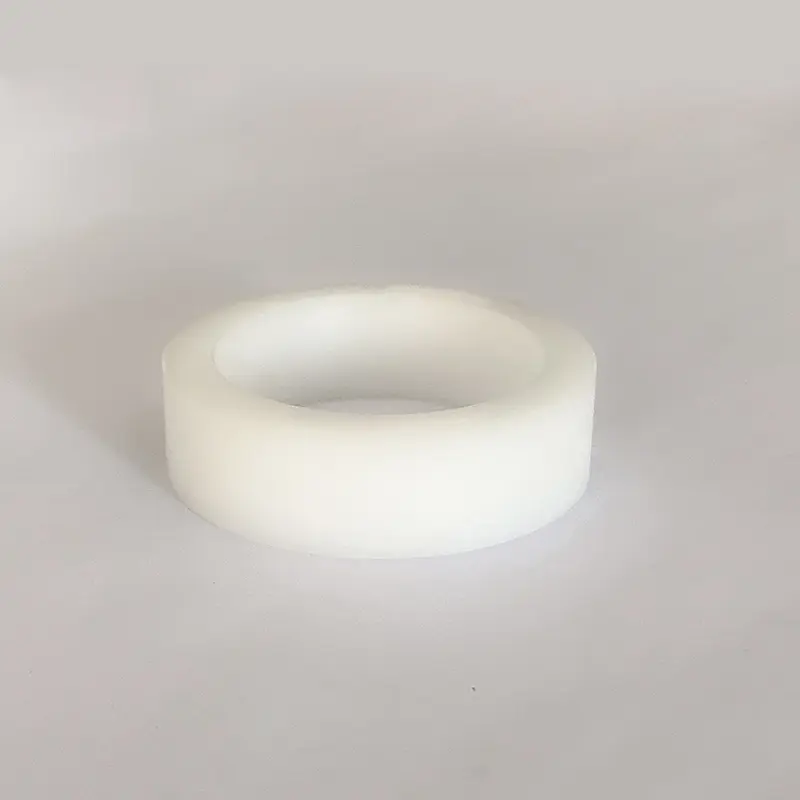

Lengan pemandu GFA
1. Kinerja dan Penggunaan: Panduan Lengan GFA adalah lengan panduan untuk piston, yang mendukung dan memandu piston.
2. Bahan: Nilon PA, Polyoxymethylene POM dan Polytetrafluoroethylene PTFE.
3. Kondisi Kerja: Suhu Kerja: -55 ~+255 ℃ (PTFE digunakan di atas 120 ℃)
4. Desain Standar: Saat merancang dan memilih, lihat seri FA Hunger.
5. Metode Penandaan dan Pemesanan: Panduan Lengan GFA ditandai dengan nomor pesanan, Contoh: GFA-0560PA

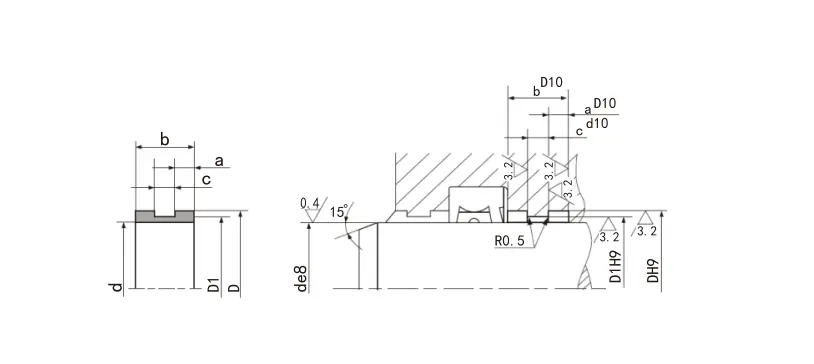

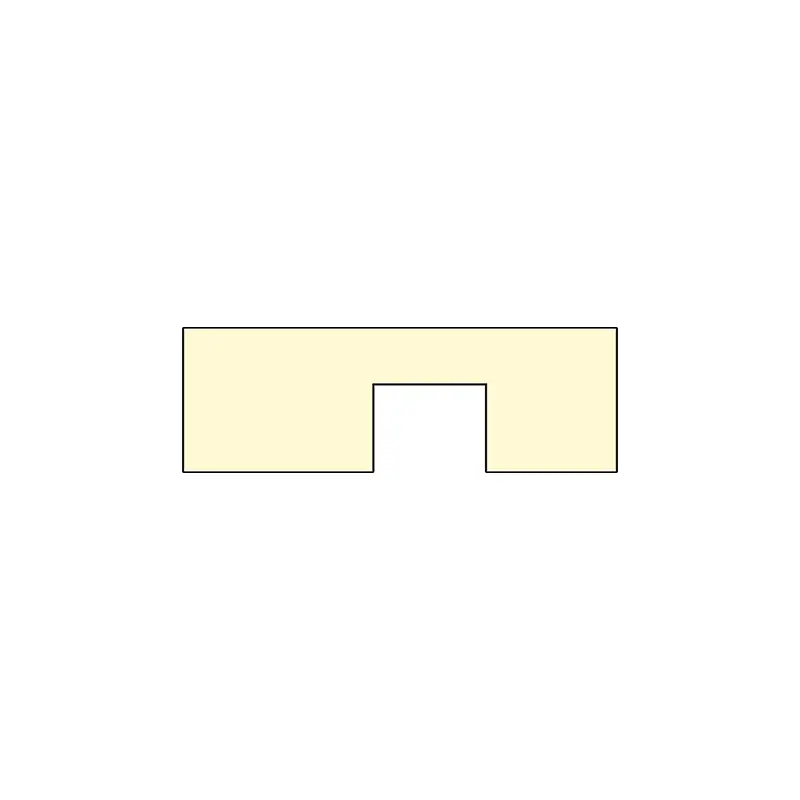

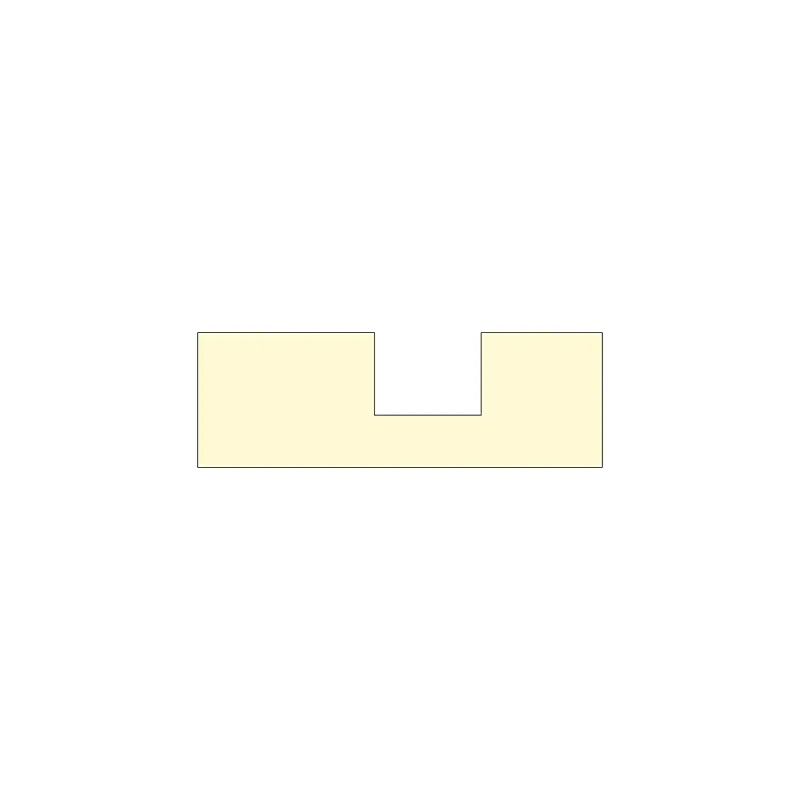

6. Perangkat Struktural:
Spesifikasi:
| Model | Lebar alur H+0,2 |
Ketebalan T - 0,05 |
Ketebalan t T - 0,05 |
Ketebalan T - 0,05 |
Ketebalan T - 0,05 |
Ketebalan T - 0,05 |
| RC1081/1082-4.2 | 4.2 | 1 | 1.55 | 2 | 2.5 | - |
| RC1081/1082-5.6 | 5.6 | 1.55 | 2 | 2.5 | - | - |
| RC1081/1082-6.3 | 6.3 | 1.55 | 2 | 2.5 | - | - |
| RC1081/1082-8.1 | 8.1 | 1.55 | 2 | 2.5 | - | - |
| RC1081/1082-9.7 | 9.7 | 2 | 2.5 | 3 | 3.5 | 4 |
| RC1081/1082-12.7 | 12.7 | 2 | 2.5 | 3 | 3.5 | 4 |
| RC1081/1082-15 | 15 | 2 | 2.5 | 3 | 3.5 | 4 |
| RC1081/1082-20 | 20 | 2 | 2.5 | 3 | 3.5 | 4 |
| RC1081/1082-25 | 25 | 2 | 2.5 | 3 | 3.5 | 4 |
| RC1081/1082-30 | 30 | 2 | 2.5 | 3 | 3.5 | 4 |
| RC1081/1082-35 | 35 | 2 | 2.5 | 3 | 3.5 | 4 |
| Catatan: Seri Boldface adalah seri yang umum digunakan. Jika produk yang diperlukan tidak ada di tabel ini, silakan hubungi kami. | ||||||

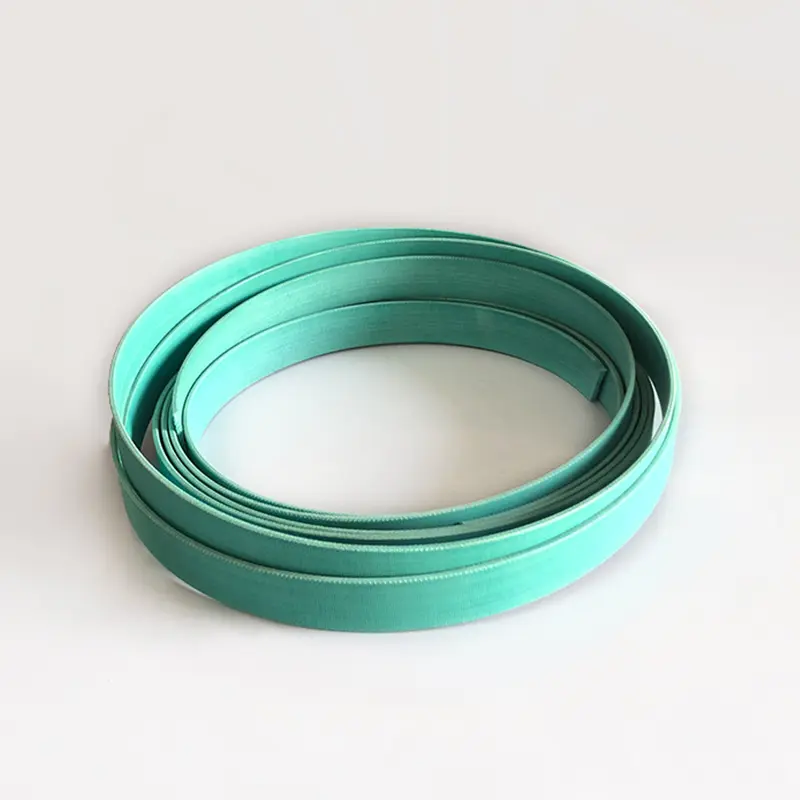

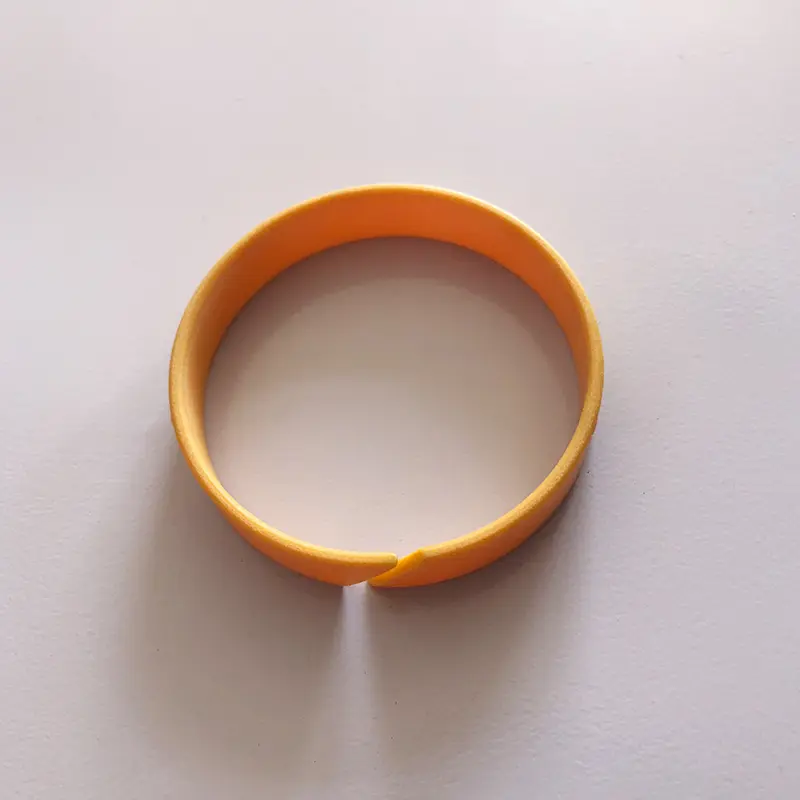

Cincin pendukung fenolik yang diperkuat kain (sabuk)
Cincin dukungan adalah komponen dasar penting dari silinder hidrolik. Untuk beradaptasi dengan pengembangan segel gabungan cincin geser dan struktur bantalan lunak di dunia, perusahaan kami telah berhasil mengembangkan cincin dukungan fenolik yang diperkuat kain (sabuk). Tahun penggunaan aktual telah menunjukkan bahwa produk ini telah mencapai atau melampaui tingkat kualitas produk asing yang serupa dan telah dipuji secara luas oleh pengguna. Tabel 1 hingga 4 adalah tabel kinerja cincin dukungan (sabuk) yang diproduksi oleh perusahaan kami.
Table1 Perbandingan sifat fisik produk cincin dan busak+shamba kami
| Sumber sampel | Dukung ketebalan cincin (mm) | Kekuatan tekan (MPA) | Oil resistance menerbitkan laju oli hidrolik (70 ± 2 ℃*24 jam) | Kekuatan yang melanggar (MPA) | Adhesi interlayer (KN/m) |
| Busak+Shamba | 2.48 | 338.9 | 2.83 | 35.6 | 1.2 |
| Produk kami | 2.48 | 425 | 0.90 | 37.0 | 2.9 |
| 2.48 (dengan grafit) | 390 | 0.63 | 36.4 | 2.08 |
| Jenis sampel | Produk kami | Orchot TLG ① | Duratec900 ① | Turcite47 ② | MT64/5B | Nokwr (hari) | Polyoxymethylene yang pomodified | Kucing (AS) | |
| Nilai yang diukur | Indikator yang diperlukan | ||||||||
| Kekuatan tekan (MPA) | ≥350 | ≥330 | ≥350 | ≥280 | ≥50 | ≥270 | ≥150 | ≥80 | ≥217 |
| Jenis sampel | Produk kami | Orchot TLG ① | Duratec900 ① | Turcite47 ② | MT64/5B | Nokwr (hari) | Polyoxymethylene yang pomodified | Kucing (AS) | |
| Nilai yang diukur | Indikator yang diperlukan | ||||||||
| Kekuatan tekan (MPA) | ≥350 | ≥330 | ≥350 | ≥280 | ≥50 | ≥270 | - | ≥80 | ≥217 |
| Muat Panjang Kontak Per Unit W (n/mm) | Hertz Contact Relay ΔH (N/mm2) | Koefisien gesekan | |||
| Keadaan gesekan kering | Keadaan pelumasan tetesan minyak | ||||
| Produk kami | Orchot TLG | Produk kami | Orchot TLG | ||
| 5.9 | 22.0 | 0.054 | 0.066 | 0.057 | 0.079 |
| 29.0 | 48.7 | 0.052 | 0.067 | 0.056 | 0.081 |
| 44.4 | 60.3 | 0.045 | 0.071 | 0.055 | 0.088 |
| 59.8 | 69.8 | 0.021 | 0.073 | 0.053 | 0.087 |
| 75.2 | 78.3 | 0.020 | 0.075 | 0.052 | 0.085 |

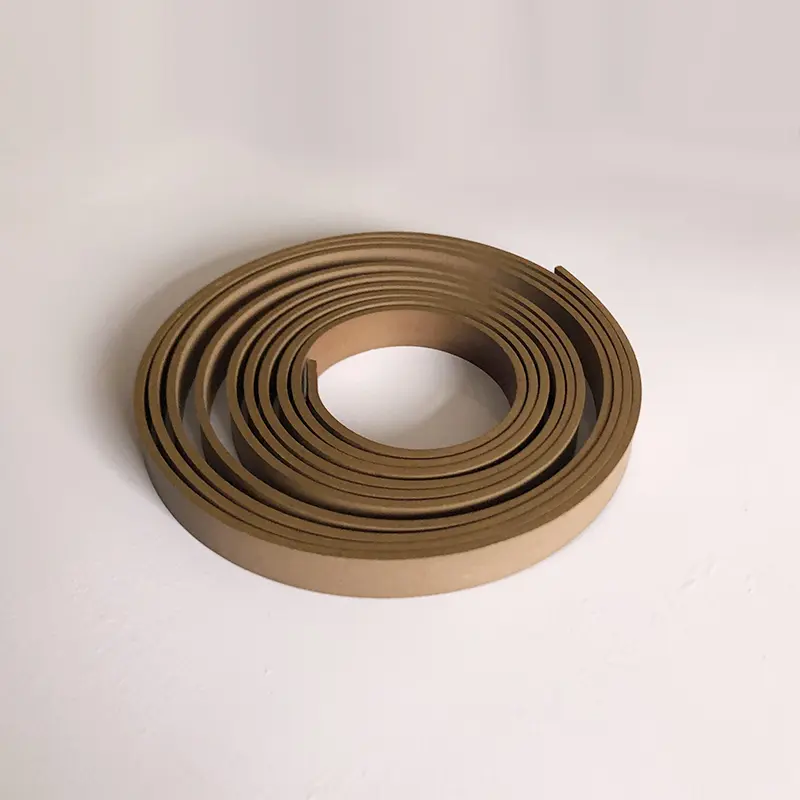

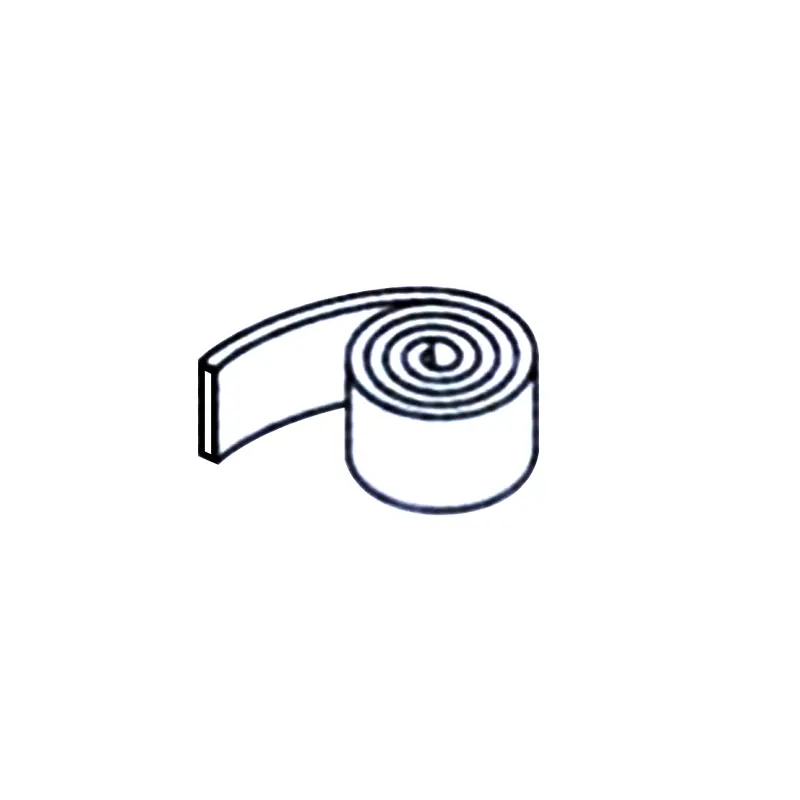

| Bahan | PTFE+Perunggu |

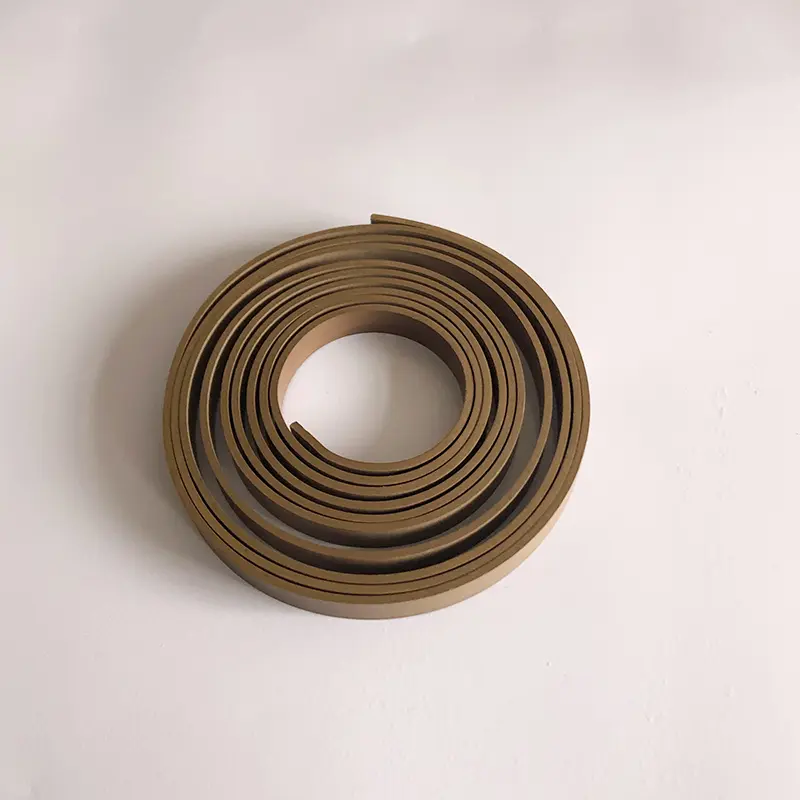

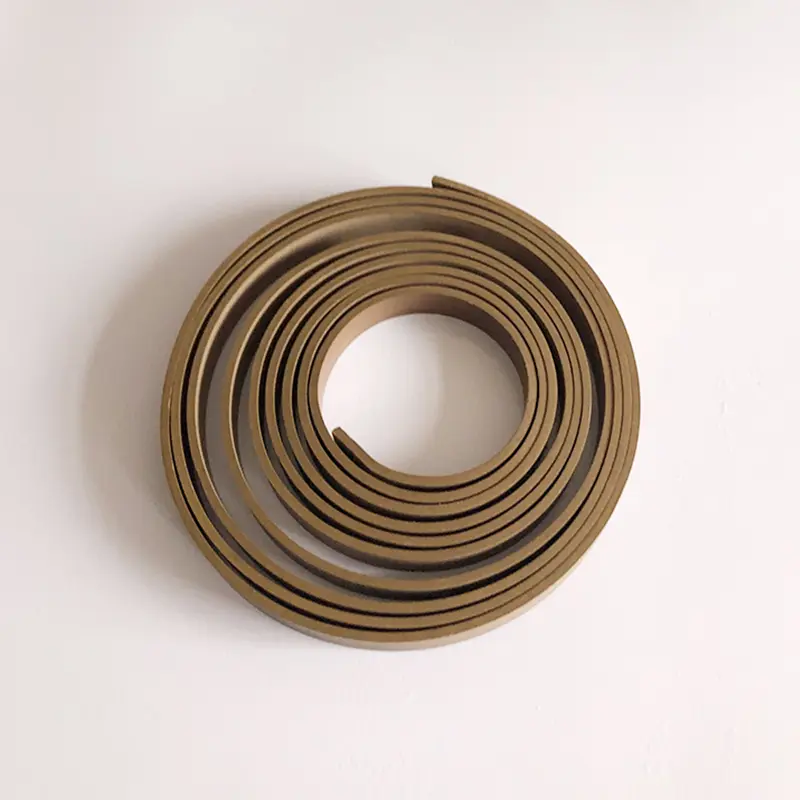

| Memasok | Gulungan (biasanya sekitar 20 meter/gulungan) atau potong panjang yang diperlukan |
| Keuntungan | 1. Gesekan rendah, tidak ada merayap dan menggigit; |
| 2. dapat bekerja dengan baik bahkan tanpa pelumasan yang cukup; | |
| 3. Tahan terhadap berbagai media, stabilitas kimia yang sangat baik; | |
| 4. Dapat mengakomodasi benda keras yang tertanam di cincin tahan aus untuk mengurangi benda keras menggaruk silinder dan segel, sehingga dalam situasi beban berat, menggunakan beberapa cincin tahan aus; | |
| 5. Ia juga memiliki ketahanan aus yang baik dalam situasi berkecepatan tinggi dan beban cahaya, jadi ini adalah cincin tahan aus yang paling banyak digunakan; | |
| 6. Tidak ada batasan ukuran, dapat digunakan dalam situasi berdiameter besar. | |
| Suhu | -60 ~+200 ℃ |
| Kecepatan maksimum | 15m/s |
| Kekuatan ekstrusi maksimum | 15n/mm2 (20 °) |
| 7.5n/mm2 (80 °) | |
| 5n/mm2 (120 °) |

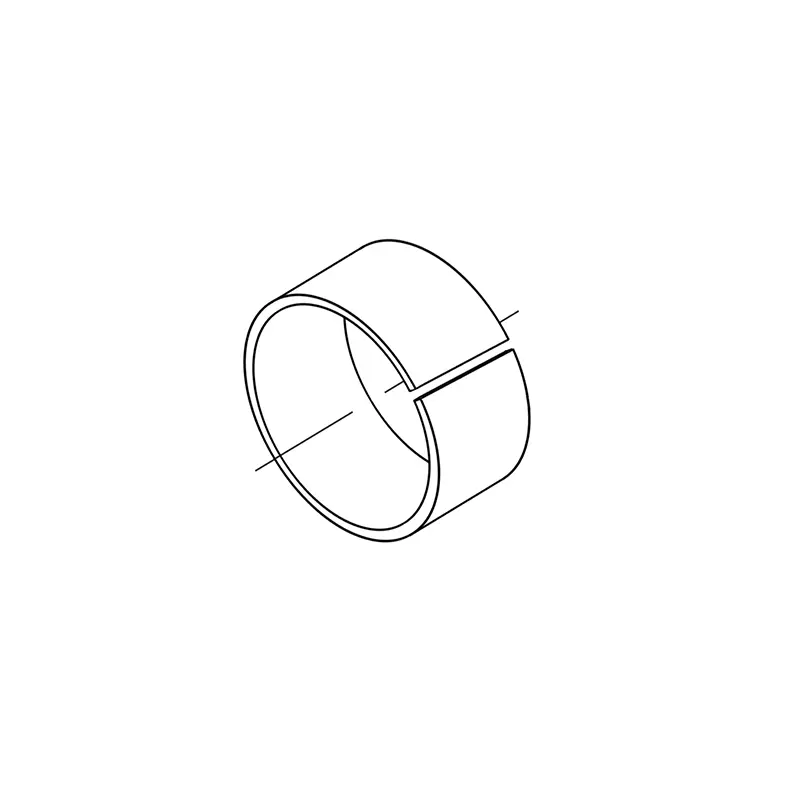

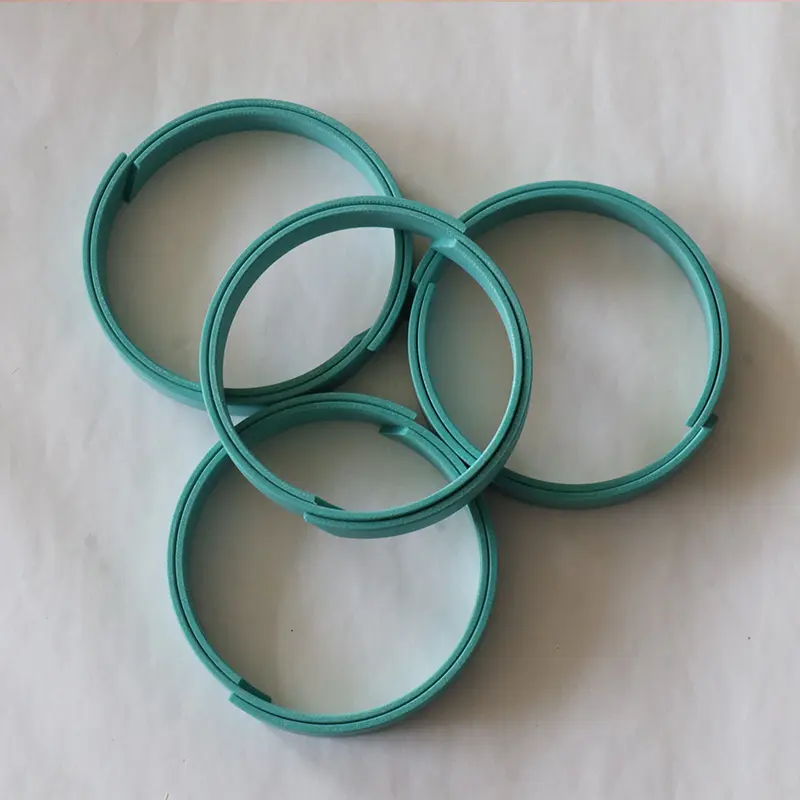

RCS Ring Non-Metallic Guide for Piston Rod
Cincin panduan non-logam RCT untuk piston
Untuk piston atau batang piston yang mengalir di silinder hidrolik, cincin keausan memiliki efek panduan yang tepat dan dapat menyerap gaya radial. Pada saat yang sama, cincin keausan dapat mencegah kontak logam dari bagian geser di silinder hidrolik. Dibandingkan dengan cincin keausan logam, cincin keausan non-logam memiliki banyak keunggulan. Di antara mereka, cincin panduan fenolik dan ptfe yang diperkuat kain tersedia dalam jenis pemotongan di tempat dan jenis siap pakai.
1. Resistensi keausan yang baik
2. Hindari kontak logam-ke-logam
3. Dapat menekan getaran mekanis
4. Karena efek pemusatan cincin tahan aus, izin radial yang besar diperbolehkan
5. Groove sederhana dan mudah dipasang
6. Biaya perawatan rendah berdasarkan keunggulan di atas, ini banyak digunakan
Bahan:
1. Polytetrafluoroethylene PTFE3 (bahan umum), PTFE4 (berlaku untuk media viskositas rendah seperti air), PTFE1 (persyaratan gesekan rendah seperti pneumatik)
2. Polyoxymethylene POM atau Nylon PA dan bahan yang dimodifikasinya
3. Resin formaldehyde + penguat prif fiber
Tabel perbandingan kapasitas penahan beban dari berbagai bahan (referensi)
| Bahan | Max Capasity Max (N/MM2) |
| Bubuk tembaga yang diisi PTFE | 15 (20 ℃); 7.5 (80 ℃) 5 (120 ℃) |
| Bubuk fenolik dengan kain | 90 (60 ℃); 40 (80 ℃) |
| Polioksimetilen atau nilon | 25 (60 ℃); 15 (80 ℃) |
| Polioxymethylene atau nilon diisi | 40 (60 ℃); 30 (80 ℃) |
| Kelancaran | Rtmax (μm) | RA (μm) |
| Permukaan geser | ≤2.5 | 0.05-0.3 |
| Alur dasar | ≤10 | ≤2 |
| Sisi alur | ≤15 | ≤3 |

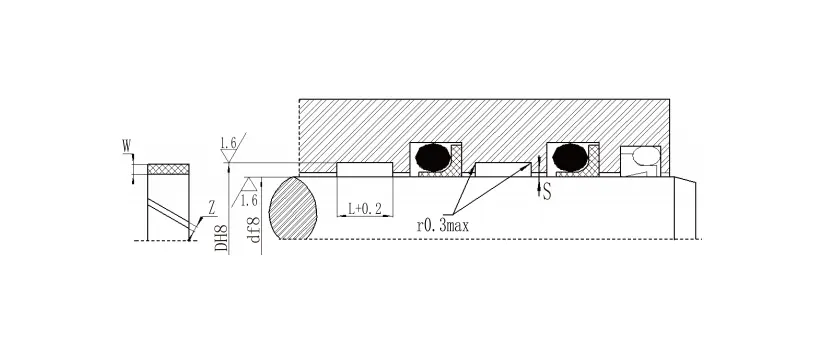

Seri Spesifikasi Cincin Panduan Piston Rod
| Diameter batang | Diameter bawah | Lebar alur | Ketebalan | Celah |
|
Diameter batang | Diameter bawah | Lebar alur | Ketebalan | Celah |
| D F8/H9 | D H8 | L+0.2 | W | Z | D F8/H9 | D H8 | L+0.2 | W | Z | |
| 8-20 | D+3.1 | 2.5 | 1.55 | 1-2 | 200-999.9 | d+5 | 25 | 2.5 | 8-33 | |
| 10-50 | D+3.1 | 4 | 1.55 | 1-3 | 1000-4200 | d+5 | 25 | 2.5 | 33-134 | |
| 15-140 | d+5 | 5.6 | 2.5 | 2-5 | 280-999.9 | D+8 | 25 | 4 | 10-33 | |
| 20-220 | d+5 | 9.7 | 2.5 | 2-9 | 1000-2200 | D+8 | 25 | 4 | 33-70 | |
| 80-400 | d+5 | 15 | 2.5 | 4-15 |
|
|
|
|
|
