Segel flensa ujung tekanan tinggi

Segel flensa ujung tekanan tinggi adalah solusi yang dapat diandalkan yang dapat diberikan oleh segel Ruichen. Sebagai produsen yang berspesialisasi dalam produksi dan pengembangan segel, produk kami dapat digunakan untuk segel tekanan air, dengan umur panjang, penyegelan yang baik, tekanan tinggi dan bahkan ketahanan tekanan yang sangat tinggi, struktur kompak dan pekerjaan ruang kecil dan keunggulan umum lainnya. Model subdivisi produk beragam, dipersilakan untuk menghubungi kami untuk mendapatkan solusi yang cocok untuk Anda.

mengirimkan permintaan

Deskripsi Produk

Ruichen Seals kami segel flensa ujung tekanan tinggi mengadopsi desain inovatif untuk memberikan kinerja produk yang lebih baik. Inti adalah kombinasi dari cincin penyegelan bahan ptfe yang diisi atau dimodifikasi dan cincin o-berbentuk (karet), yang cocok untuk aksial (ujung), flensa satu arah statis (tekanan) penyegelan dan kebutuhan penyegelan tekanan air.

Segel flensa ujung tekanan tinggi memiliki keunggulan yang signifikan, umur panjang, pengurangan biaya perawatan, penyegelan yang sangat baik untuk mencegah kebocoran media, tekanan tinggi dan ketahanan tekanan ultra-tinggi untuk memenuhi kondisi kerja yang ekstrem, dan struktur yang indah untuk pemasangan yang mudah.

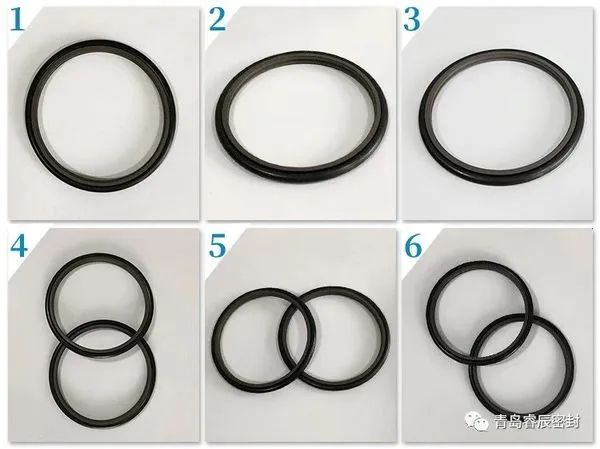

Menurut kondisi kerja yang berbeda, kami telah membuat model yang dibagi untuk Anda pilih: Seri RC2871 (cincin penyegelan sudut kanan dan cincin karet berbentuk O) dibagi menjadi tipe A dan B untuk mengatasi skenario tekanan yang berbeda; Seri RC2872 (cincin penyegelan berbentuk C dan cincin karet berbentuk O) cocok untuk penyegelan tekanan statis; RC2873 (cincin penyegelan sudut kanan yang diperkuat dan cincin karet berbentuk O) berspesialisasi dalam penyegelan statis tekanan ultra-tinggi; RC2874 (cincin penyegelan berbentuk Y dan cincin karet berbentuk O) memastikan stabilitas penyegelan tekanan ultra-tinggi; Seri RC2875 (cincin penyegelan berbentuk kaki dan cincin karet berbentuk O) dibagi menjadi tipe A dan B untuk memenuhi berbagai kebutuhan penyegelan statis.

Beberapa kombinasi khusus penuh dengan highlight, seperti cincin penyegelan berbentuk kaki yang dimodifikasi dengan cincin-O, yang menggunakan pra-kompresi dan struktur flensa untuk mencapai penyegelan yang lebih baik pada tekanan yang lebih tinggi dan menahan tekanan tinggi dan ultra-tinggi; Hal yang sama berlaku untuk kombinasi cincin sealing sudut kanan berbentuk-C dan diperkuat, memberikan solusi yang dapat diandalkan untuk masalah penyegelan ujung tekanan tinggi (flensa) di segala arah.

Fitur dan Aplikasi Produk:

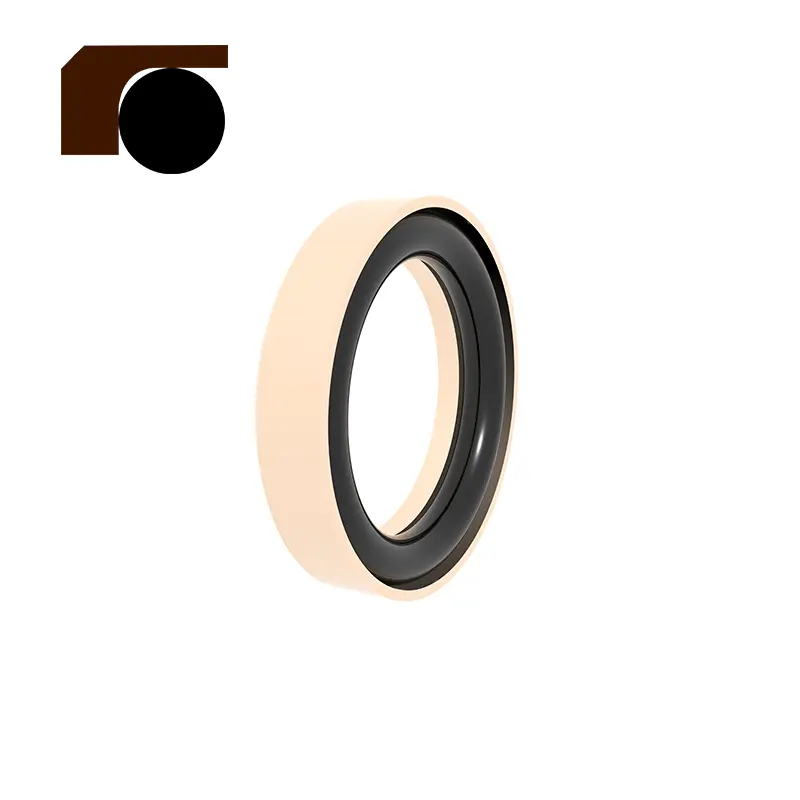

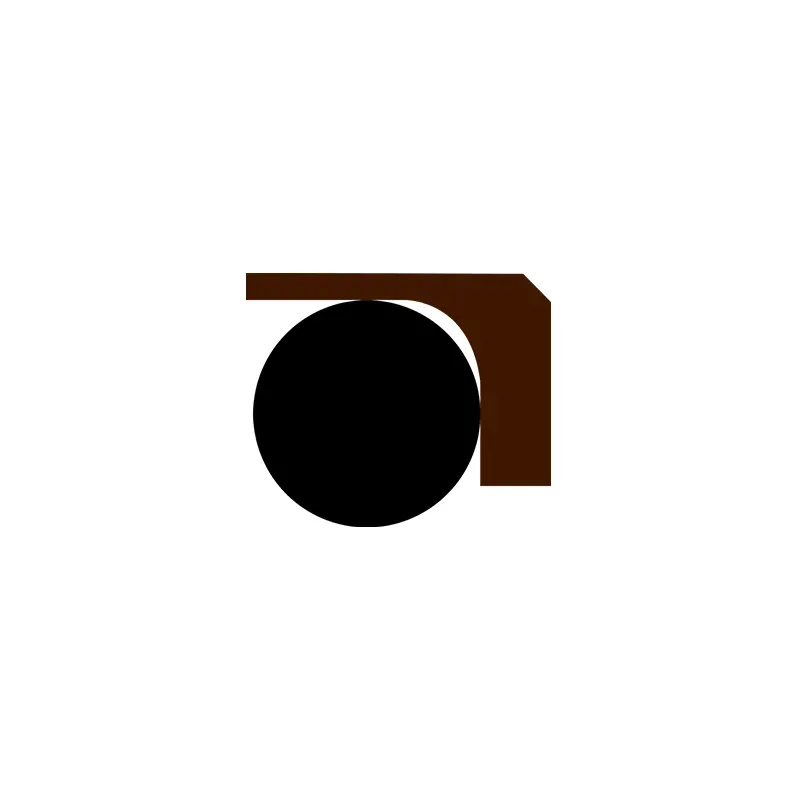

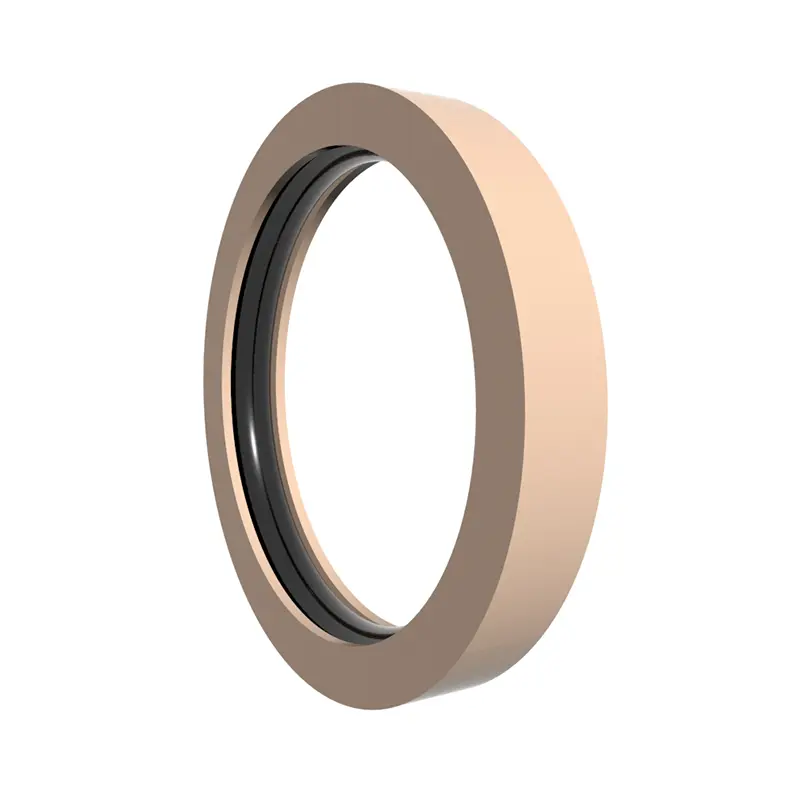

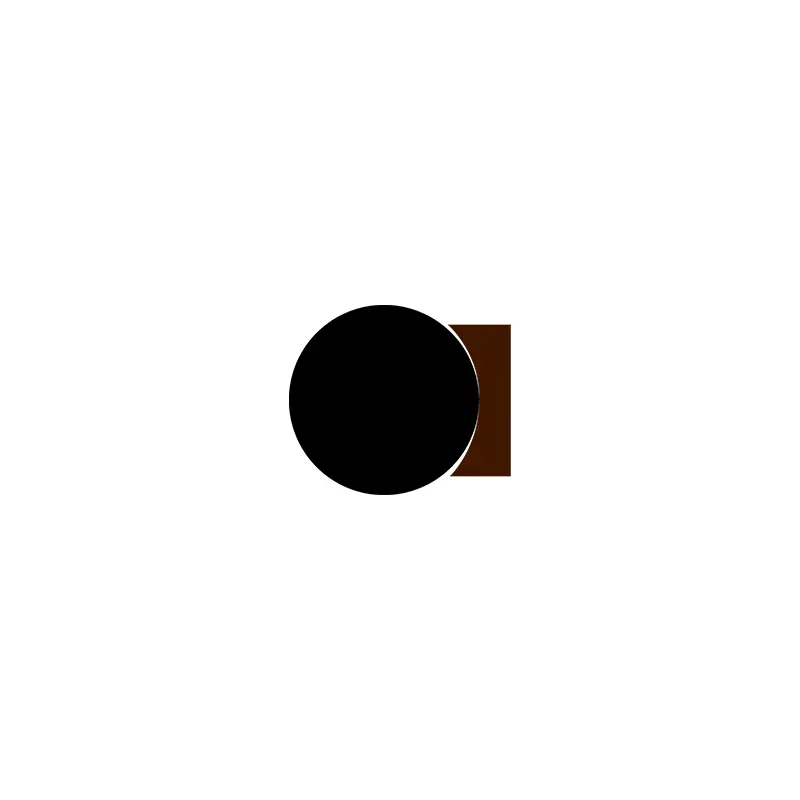

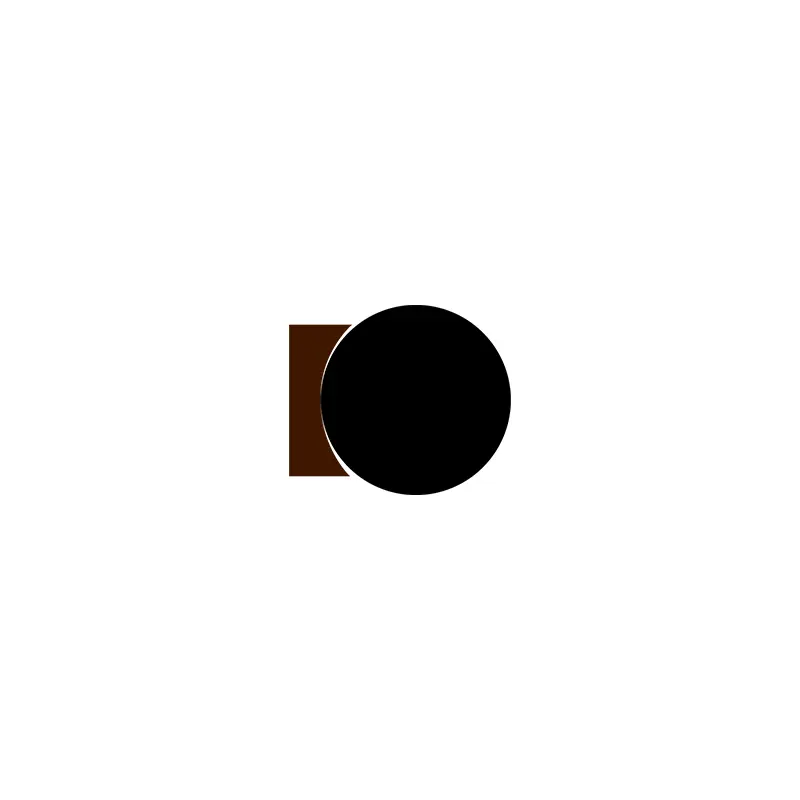

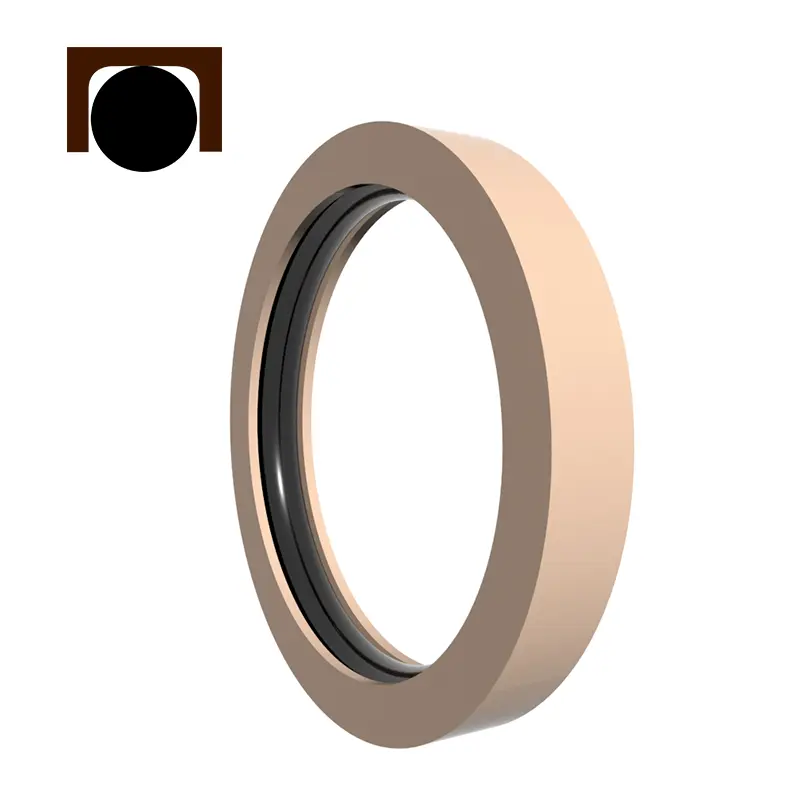

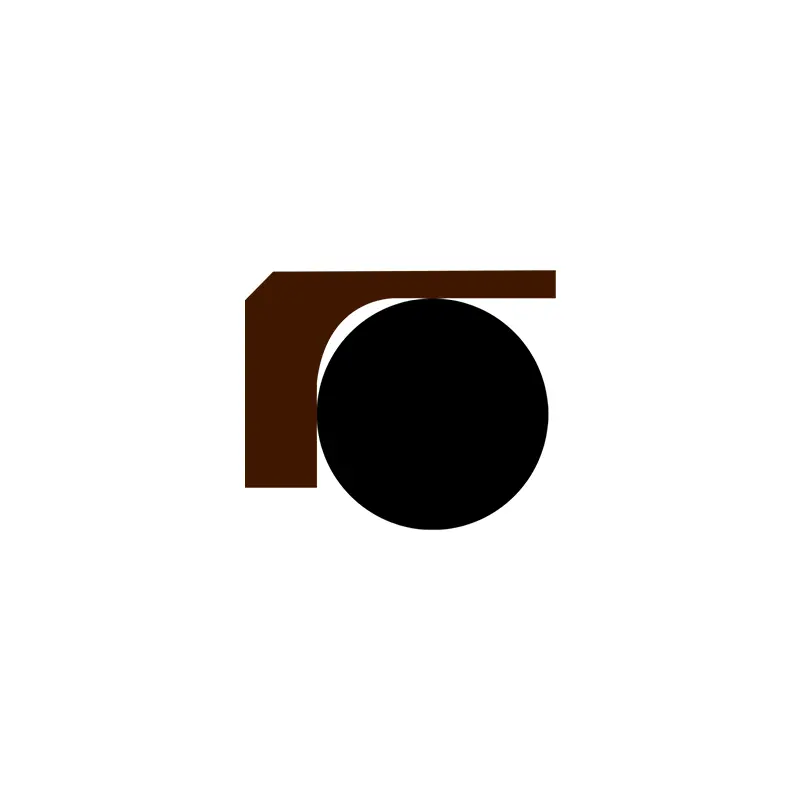

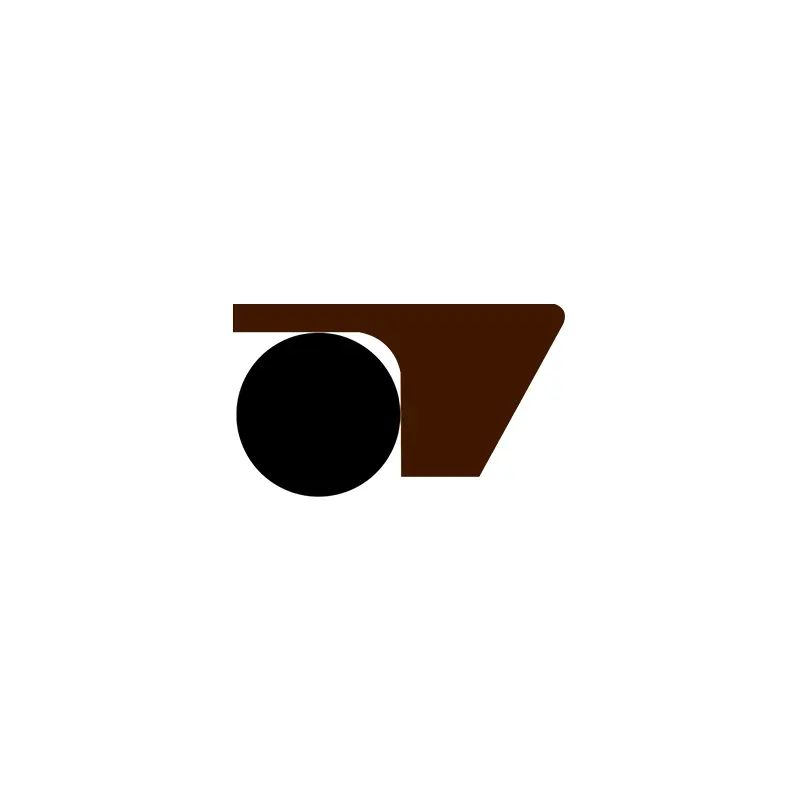

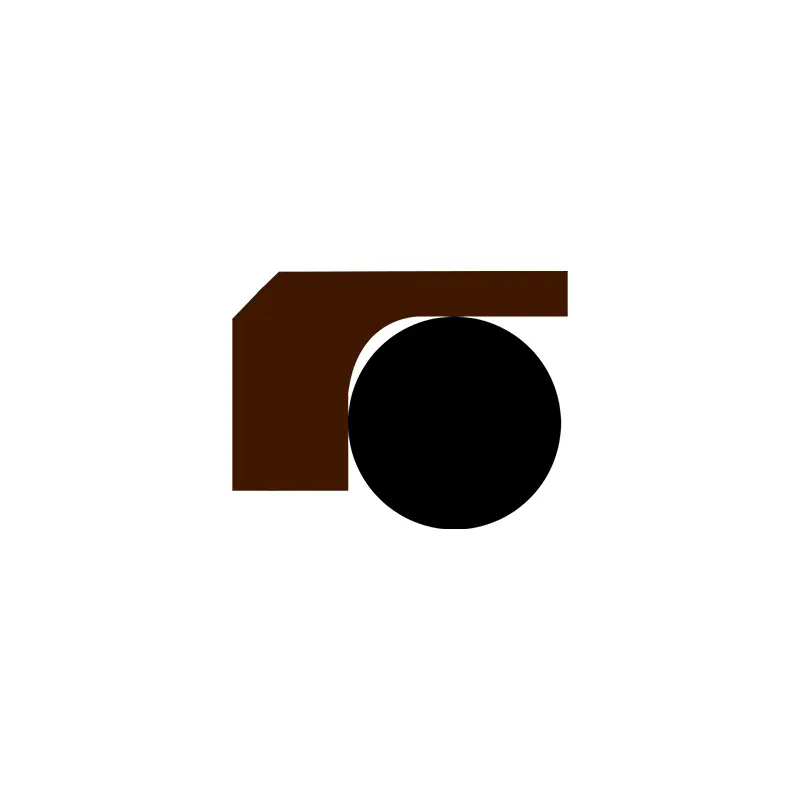

Segel ini terdiri dari cincin penyegelan sudut kanan yang terbuat dari PTFE dan cincin-O. O-ring pra-dikompresi untuk menghasilkan kekuatan penjepit untuk mencapai penyegelan. Gaya penjepit segel meningkat di bawah tekanan, yaitu semakin tinggi tekanan, semakin baik penyegelan. Karena cincin slip mengadopsi struktur iga samping, cincin-O tidak akan diperas dan dapat menahan tekanan tinggi.

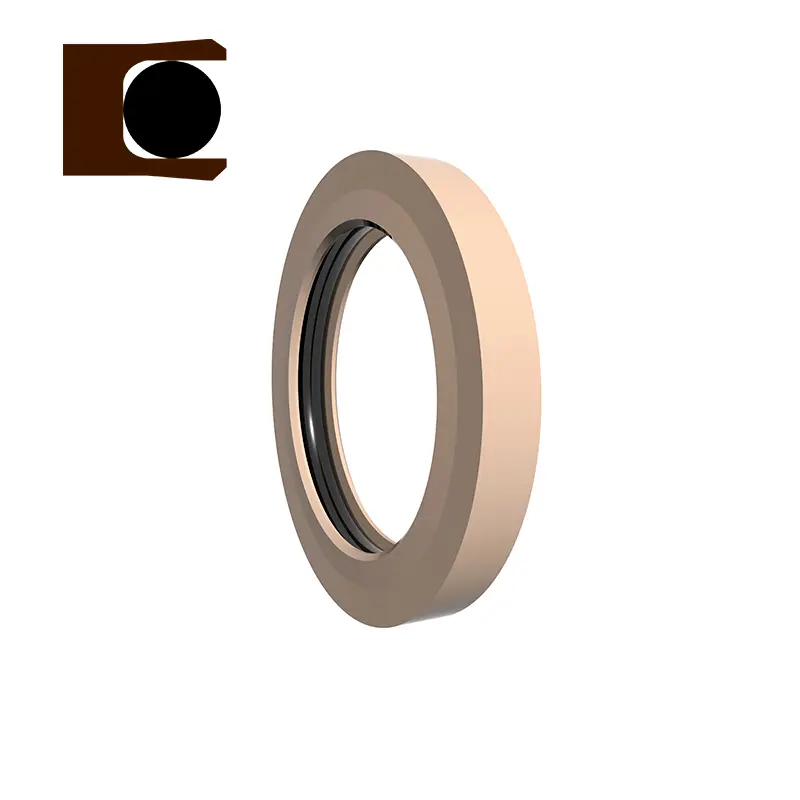

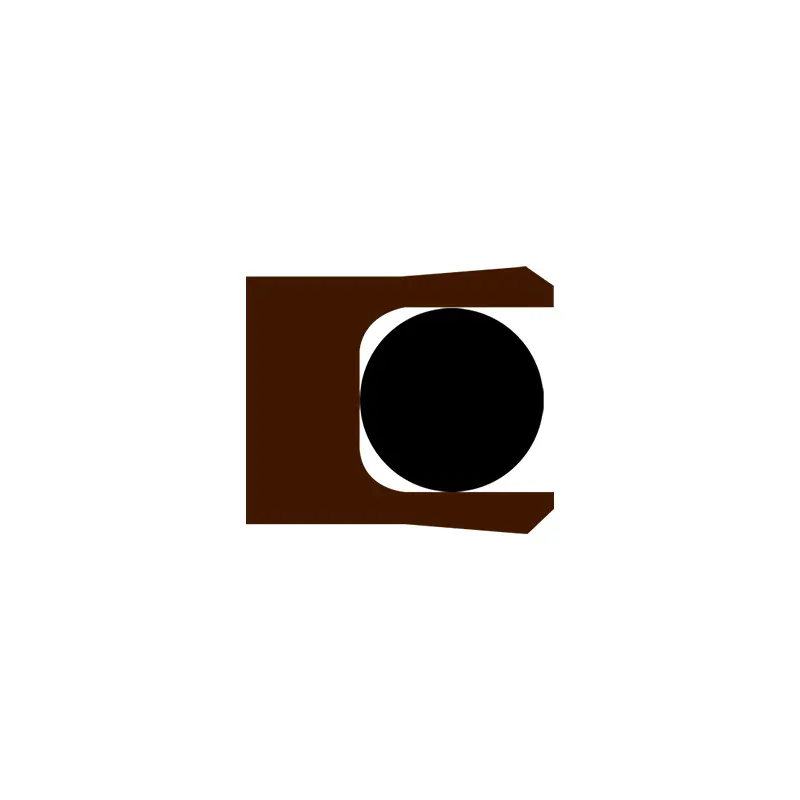

Segel ini terdiri dari cincin penyegelan berbentuk C PTFE dan cincin-O. O-ring pra-dikompresi untuk menghasilkan kekuatan penjepit untuk mencapai penyegelan. Gaya penjepit segel meningkat di bawah tekanan, yaitu semakin tinggi tekanan, semakin baik penyegelan. Karena cincin slip mengadopsi struktur iga dua sisi, cincin-O tidak akan diperas dan dapat menahan tekanan tinggi.

RC2873

RC2874

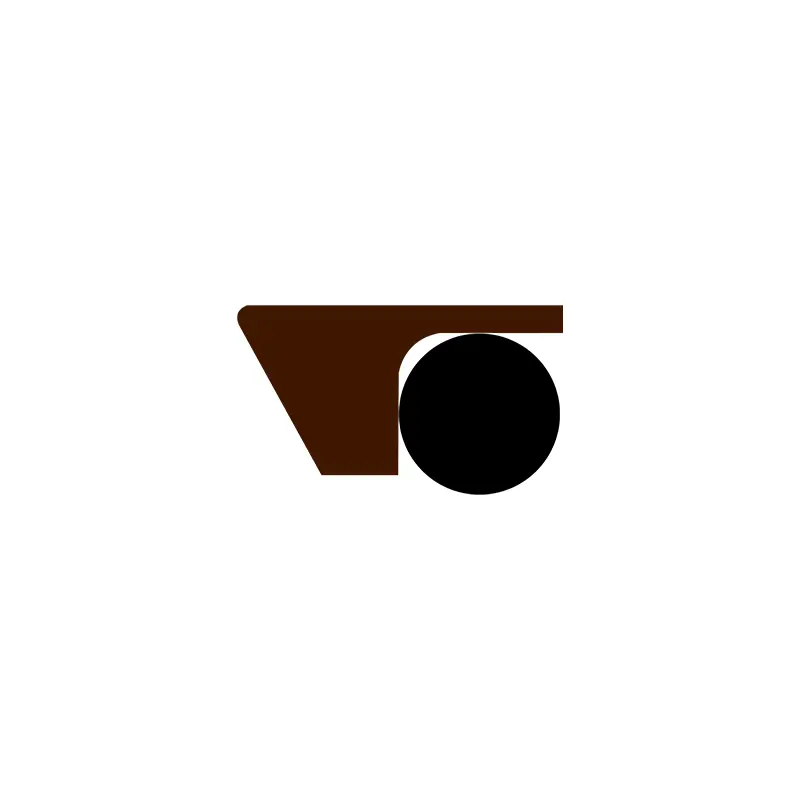

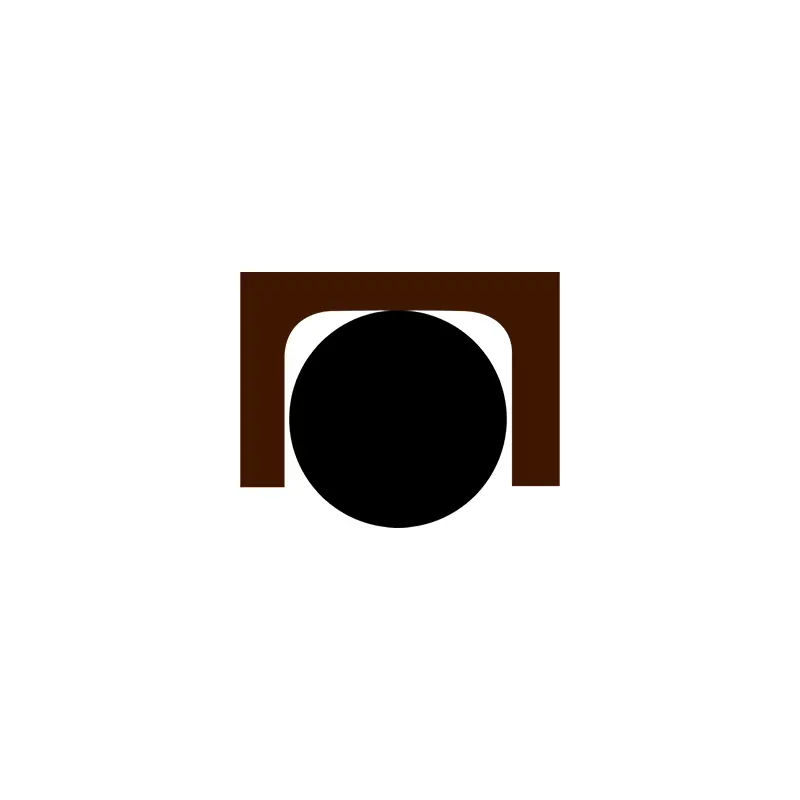

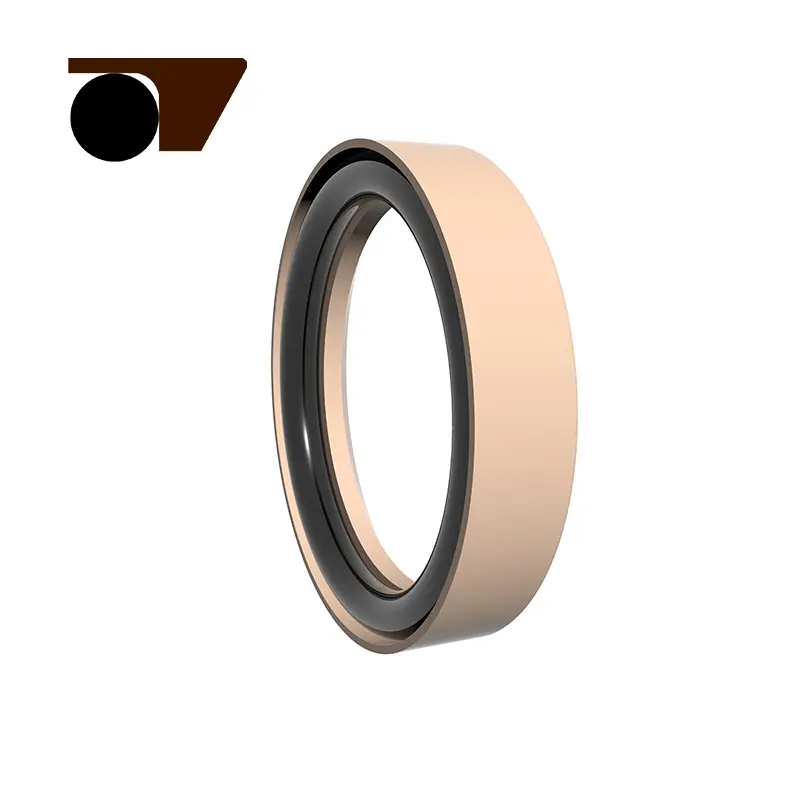

Segel ini terdiri dari cincin penyegelan berbentuk kaki yang terbuat dari bahan PTFE yang dimodifikasi dan cincin-O. O-ring pra-dikompresi untuk menghasilkan kekuatan penjepit untuk mencapai penyegelan. Gaya penjepit segel meningkat di bawah tekanan, yaitu semakin tinggi tekanan, semakin baik penyegelan. Karena cincin selip mengadopsi struktur iga berbentuk kaki, cincin-O tidak akan diperas dan dapat menahan tekanan tinggi dan sangat tinggi.

Spesifikasi:

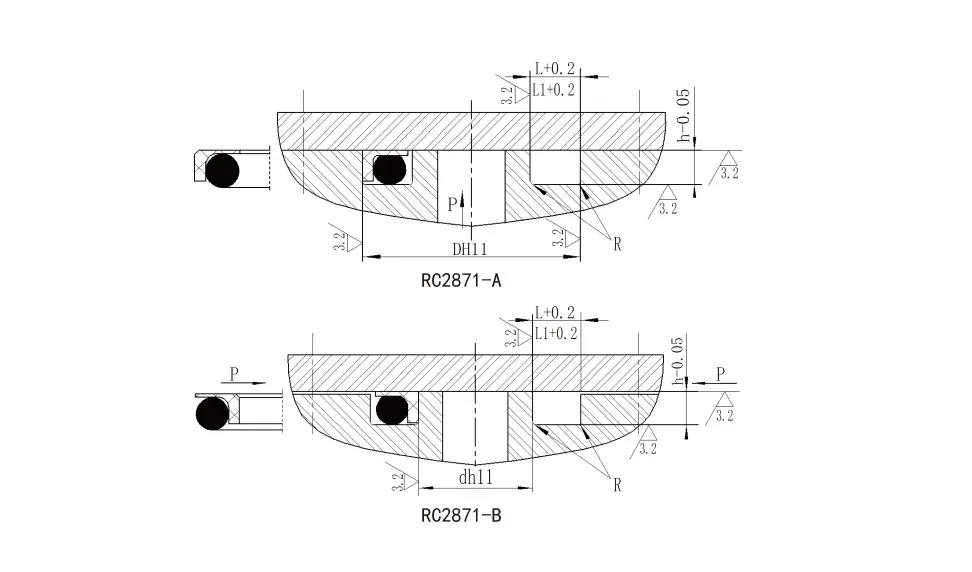

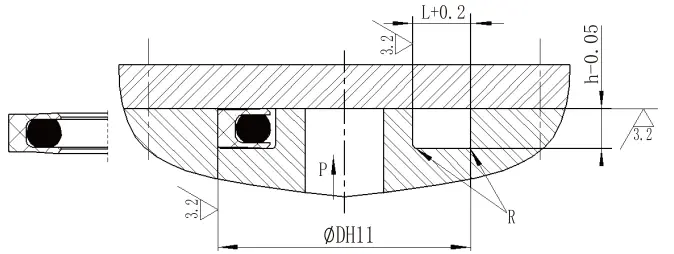

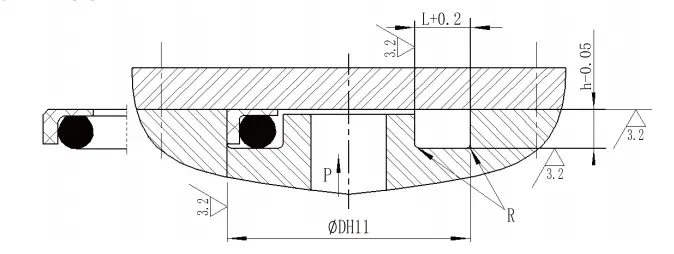

RC2871-A Spesifikasi Jenis Tekanan Internal (semua spesifikasi dalam rentang parameter tersedia)
Kisaran diameter luar D H11	Kedalaman alur h^-0.05	Lebar alur L^+0.2	Lebar alur L1+0,2 Tekanan> 80Mpa	Sudut bulat Rmax	Diameter kawat o-ring d_O
12 ~ 30	2.35	4.5	6.8	0.4	2.65
31 ~ 50	3.10	5.6	8.0	0.4	3.55
51 ~ 127	4.65	7.6	11.0	0.5	5.30
128 ~ 499	6.25	10.2	12.6	0.6	7.00
500 ~ 1600	7.50	12.5	15.0	0.7	8.60

Spesifikasi Jenis Tekanan Eksternal RC2871-B (semua spesifikasi dalam rentang parameter tersedia)
Kisaran diameter luar DH11	Kedalaman alur h^-0.05	Lebar alur L^+0.2	Lebar alur L1+0.2 Tekanan> 80Mpa	Sudut bulat Rmax	Diameter kawat o-ring d_O
5 ~ 30	2.35	4.5	6.8	0.4	2.65
31 ~ 50	3.10	5.6	8.0	0.4	3.55
51 ~ 127	4.65	7.6	11.0	0.5	5.30
128 ~ 499	6.25	10.2	12.6	0.6	7.00
500 ~ 1600	7.50	12.5	15.0	0.7	8.60

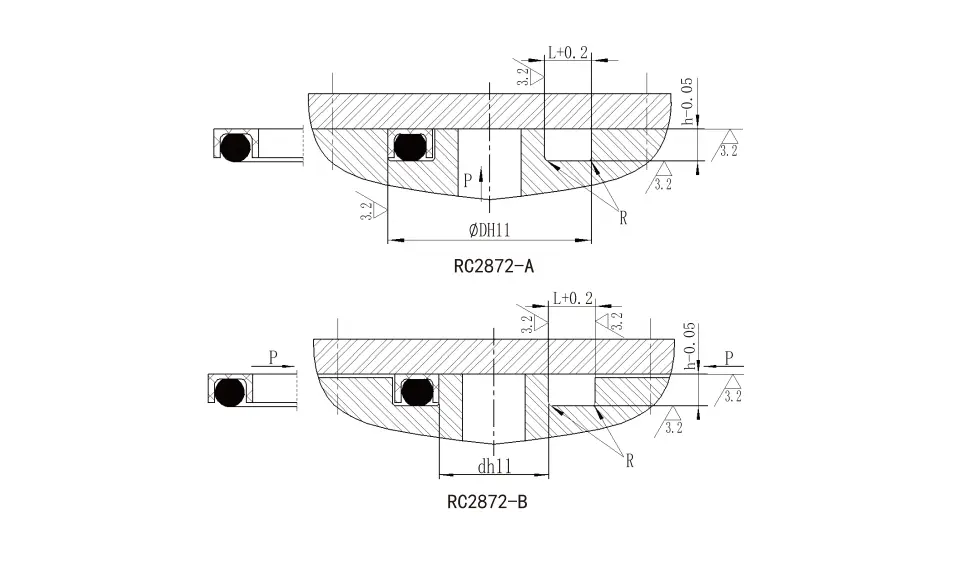

RC2872-spesifikasi tipe tekanan internal (semua spesifikasi dalam rentang parameter tersedia)
Kisaran diameter luar D H11	Kedalaman alur h^-0.05	Lebar alur L^+0.2	Sudut bulat Rmax	Diameter kawat o-ring d_O
15 ~ 30	2.35	5.5	0.4	2.65
31 ~ 50	3.10	6.6	0.4	3.55
51 ~ 127	4.65	9.6	0.5	5.30
128 ~ 499	6.25	11.7	0.6	7.00
500 ~ 1600	7.5	13.6	0.7	8.60

Spesifikasi Jenis Tekanan Eksternal RC2872-B (semua spesifikasi dalam rentang parameter tersedia)
Kisaran diameter luar D H11	Kedalaman alur h^-0.05	Lebar alur L^+0.2	Sudut bulat R	Diameter kawat o-ring d_O
5 ~ 30	2.35	5.5	0.4	2.65
31 ~ 50	3.10	6.6	0.4	3.55
51 ~ 127	4.65	9.6	0.5	5.30
128 ~ 499	6.25	11.7	0.6	7.00
500 ~ 1600	7.50	13.6	0.7	8.60

RC2873

Kisaran diameter luar IE11	Kedalaman alur h^-0.05	Lebar alur L^+0.2	Sudut bulat Rmax	Diameter kawat o-ring d_O
15 ~ 28	2.80	5.5	0.4	2.65
29 ~ 54	3.55	6.6	0.4	3.55
55 ~ 128	5.30	9.1	0.5	5.30
129 ~ 499	7.20	11.8	0.6	7.00
500 ~ 1600	8.50	13.8	0.7	8.60

RC2874

Kisaran diameter luar IE11	Kedalaman alur h^-⁰^.05	Lebar alur L^+0.2	Sudut bulat Rmax	Diameter kawat o-ring d_O
15 ~ 26	3.4	5.5	0.4	2.65
27 ~ 50	4.2	6.6	0.4	3.55
51 ~ 127	6.1	9.1	0.5	5.30
128 ~ 499	8.0	11.8	0.6	7.00
500 ~ 1600	9.5	15.5	0.7	8.60

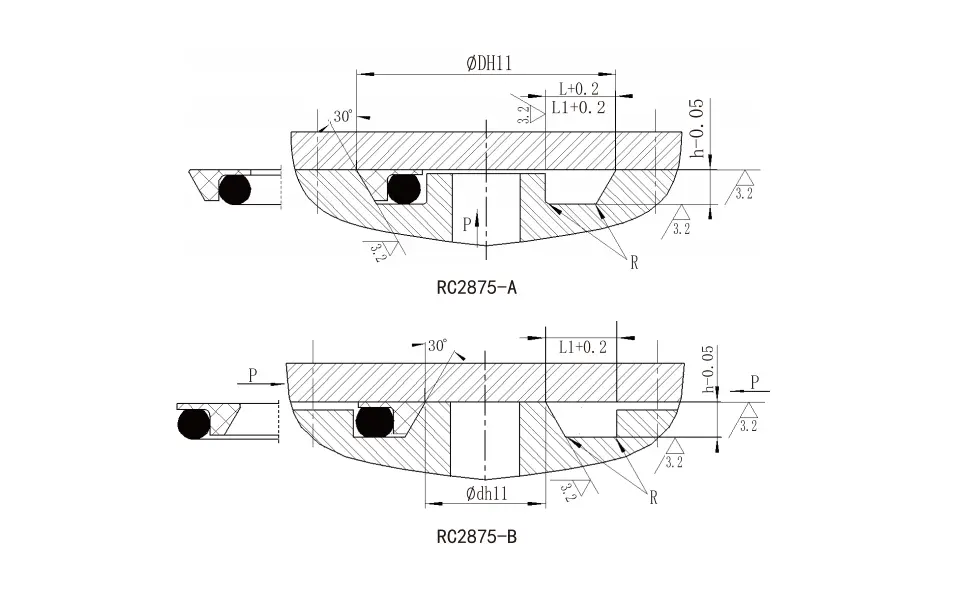

RC2875-spesifikasi jenis tekanan internal (semua spesifikasi dalam rentang parameter tersedia)
Kisaran diameter luar D H11	Kedalaman alur h^-0.05	Lebar alur L^+0.2	Lebar alur L1+0.2 Tekanan> 100mpa	Sudut bulat Rmax	Diameter kawat o-ring d_O
17 ~ 50	3.1	6.6	8.6	0.4	3.55
51 ~ 127	4.6	10.0	12.0	0.5	5.30
128 ~ 499	6.3	13.2	15.2	0.6	7.00
500 ~ 1600	7.5	15.8	17.8	0.7	8.60

Spesifikasi Jenis Tekanan Eksternal RC2875-B (semua spesifikasi dalam rentang parameter tersedia)
Kisaran diameter luar D H11	Kedalaman alur h^-0.05	Lebar alur L^+0.2	Lebar alur L1+0.2 Tekanan> 100mpa	Sudut bulat Rmax	Diameter kawat o-ring d_O
5 ~ 40	3.1	6.6	8.6	0.4	3.55
41 ~ 127	4.6	10.0	12.0	0.5	5.30
128 ~ 499	6.3	13.2	15.2	0.6	7.00
500 ~ 1600	7.5	15.8	17.8	0.7	8.60

Segel flensa ujung tekanan tinggi kondisi kerja yang berlaku
Profil	Model	Tekanan (MPA)	Suhu (℃)	Media
	RC2871-A	≤300	-35 ~+100 (pencocokan O-ring NBR)	Minyak hidrolik, emulsi, air, gas, dll.
			-20 ~+200 (pencocokan O-ring FKM)
	RC2871-B	≤300	-35 ~+100 (pencocokan O-ring NBR)	Minyak hidrolik, emulsi, air, gas, dll.
			-20 ~+200 (pencocokan O-ring FKM)
	RC2872-A	≤100	-35 ~+100 (pencocokan O-ring NBR)	Minyak hidrolik, emulsi, air, gas, dll.
			-20 ~+200 (pencocokan O-ring FKM)
	RC2872-B	≤100	-35 ~+100 (pencocokan O-ring NBR)	Minyak hidrolik, emulsi, air, gas, dll.
			-20 ~+200 (pencocokan O-ring FKM)
	RC2873	≤200	-35 ~+100 (pencocokan O-ring NBR)	Minyak hidrolik, emulsi, air, gas, dll.
			-20 ~+200 (pencocokan O-ring FKM)
	RC2874	≤300	-35 ~+100 (pencocokan O-ring NBR)	Minyak hidrolik, emulsi, air, gas, dll.
			-20 ~+200 (pencocokan O-ring FKM)
	RC2875-A	≤300	-35 ~+100 (pencocokan O-ring NBR)	Minyak hidrolik, emulsi, air, gas, dll.
			-20 ~+200 (pencocokan O-ring FKM)
	RC2875-B	≤300	-35 ~+100 (pencocokan cincin persegi panjang NBR)	Minyak hidrolik, emulsi, air, gas, dll.
			-20 ~+200 (pencocokan cincin persegi panjang FKM)
	RC2879-A	105	-35 ~+100 (pencocokan cincin persegi panjang NBR)	Minyak hidrolik, emulsi, air, gas, dll.
			-20 ~+200 (pencocokan O-ring FKM)
	RC2875-B	105	-35 ~+100 (pencocokan O-ring NBR) -20 ~+200 (pencocokan O-ring FKM)	Minyak hidrolik, emulsi, air, gas, dll.
