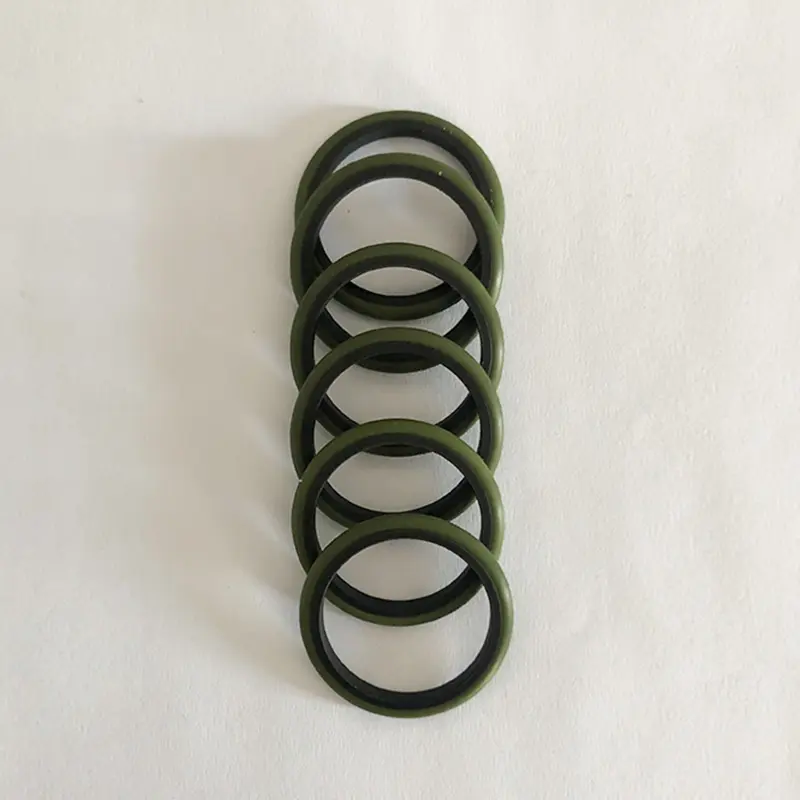

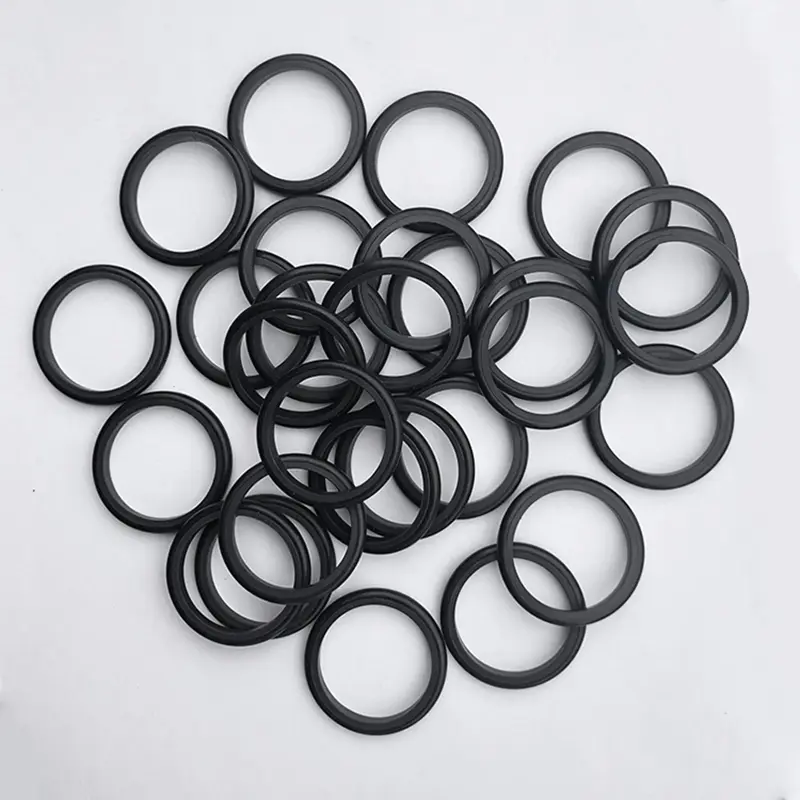

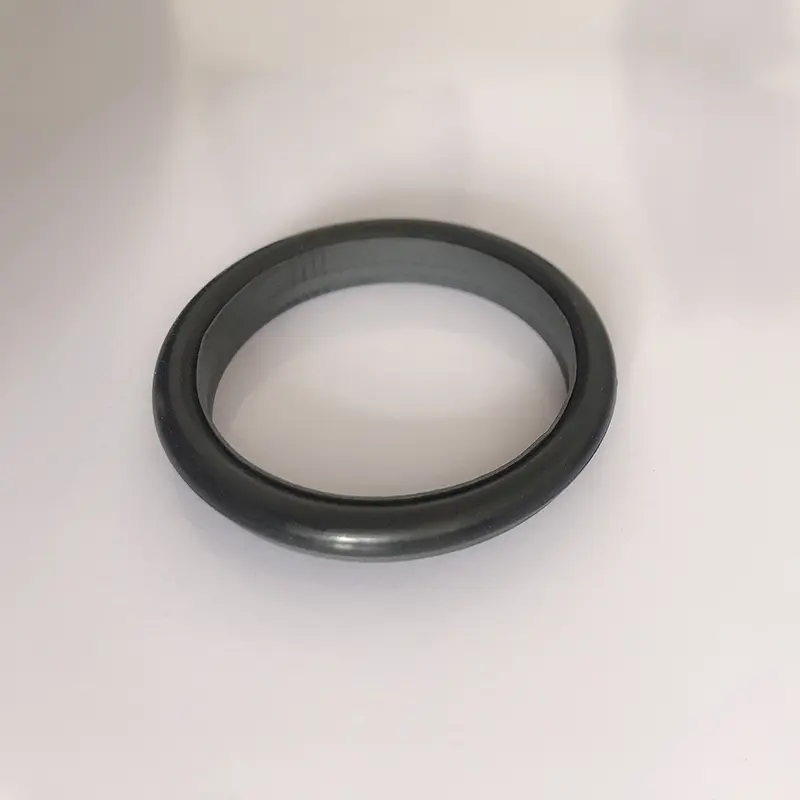

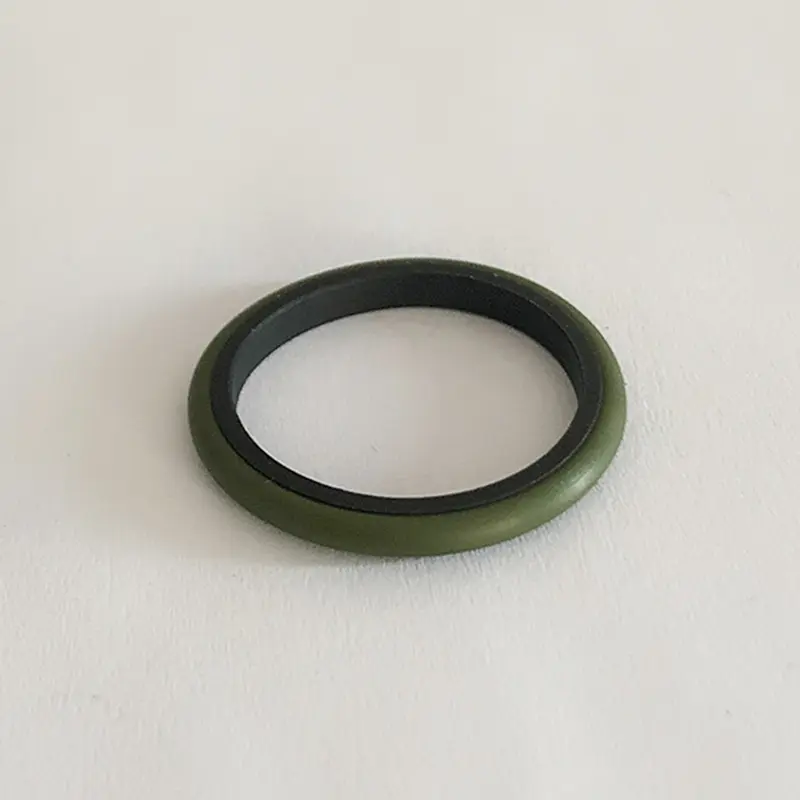

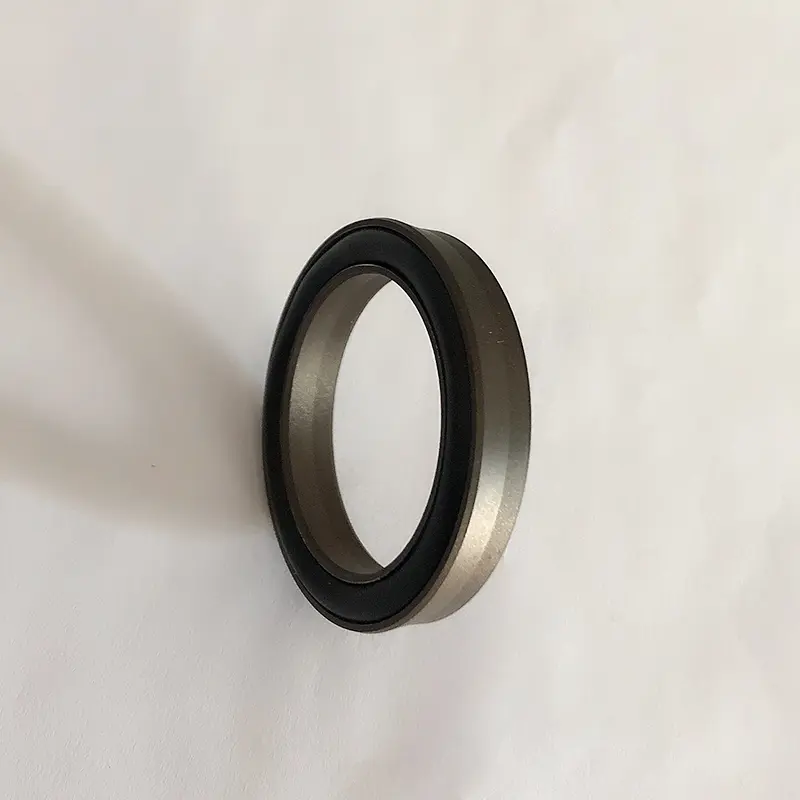

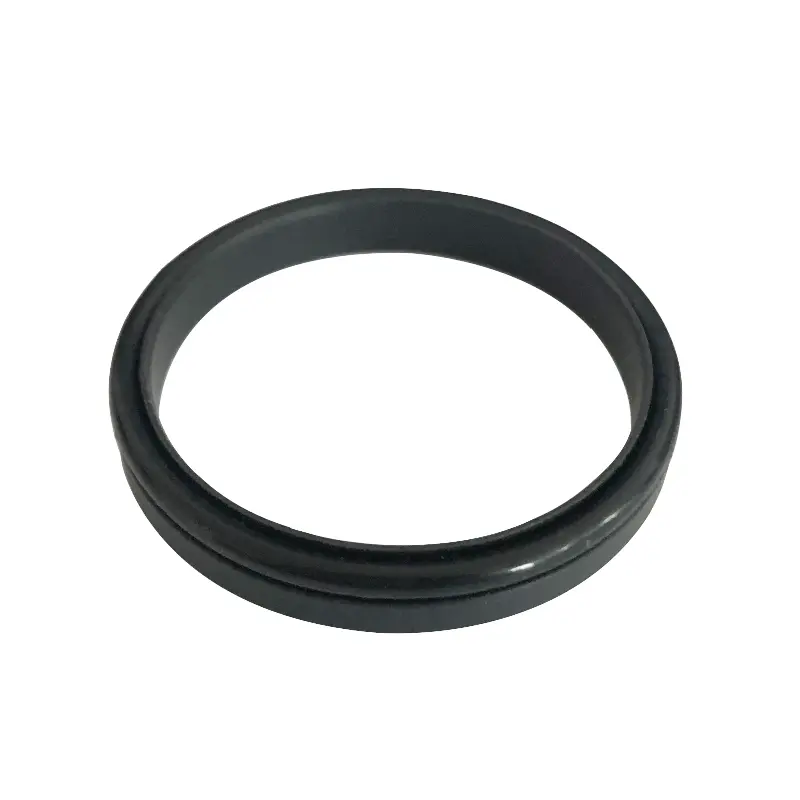

Segel batang piston bertekanan tinggi

Segel batang piston bertekanan tinggi adalah produk penyegelan tekanan tinggi dari segel Ruichen. Kami adalah produsen dan pemasok segel profesional. Produk ini terdiri dari cincin penyegelan PTFE dan cincin karet berbentuk O, yang cocok untuk penyegelan satu arah hidrolik. Kami sangat bersedia memberi Anda lebih banyak informasi dan kutipan produk, jangan ragu untuk menghubungi kami.

mengirimkan permintaan

Deskripsi Produk

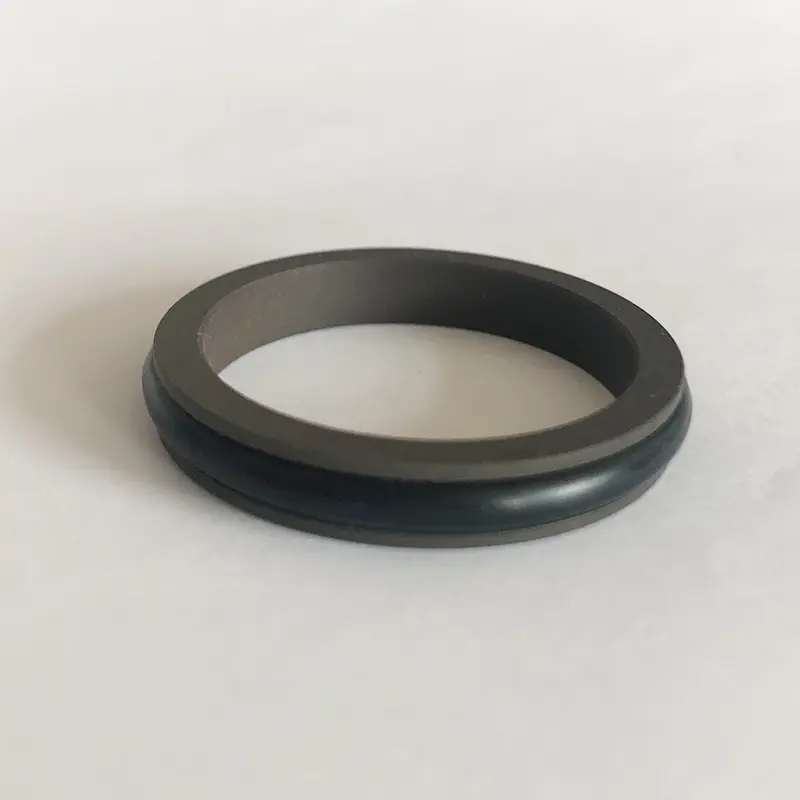

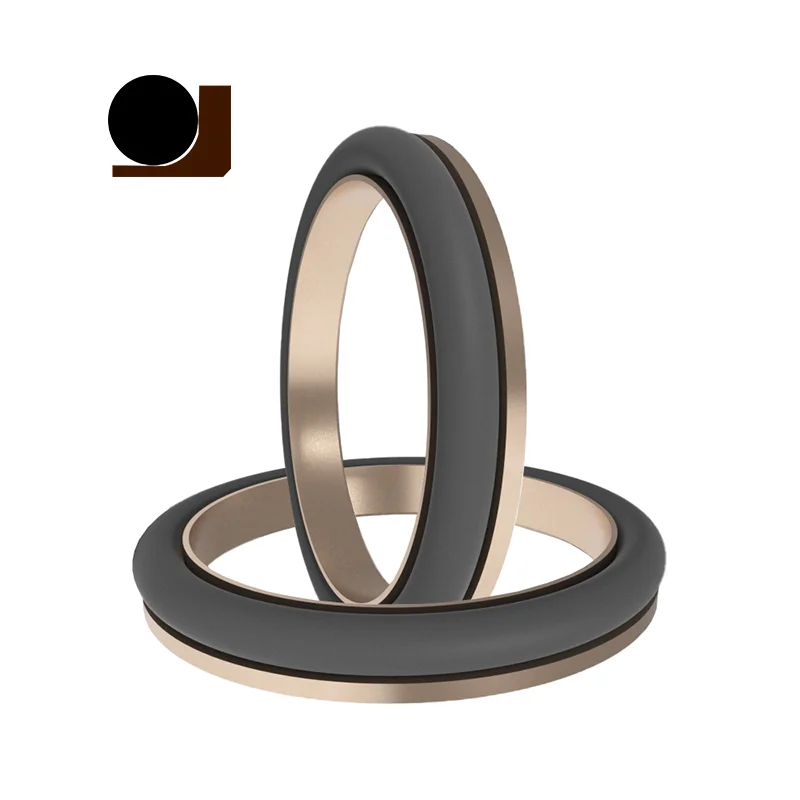

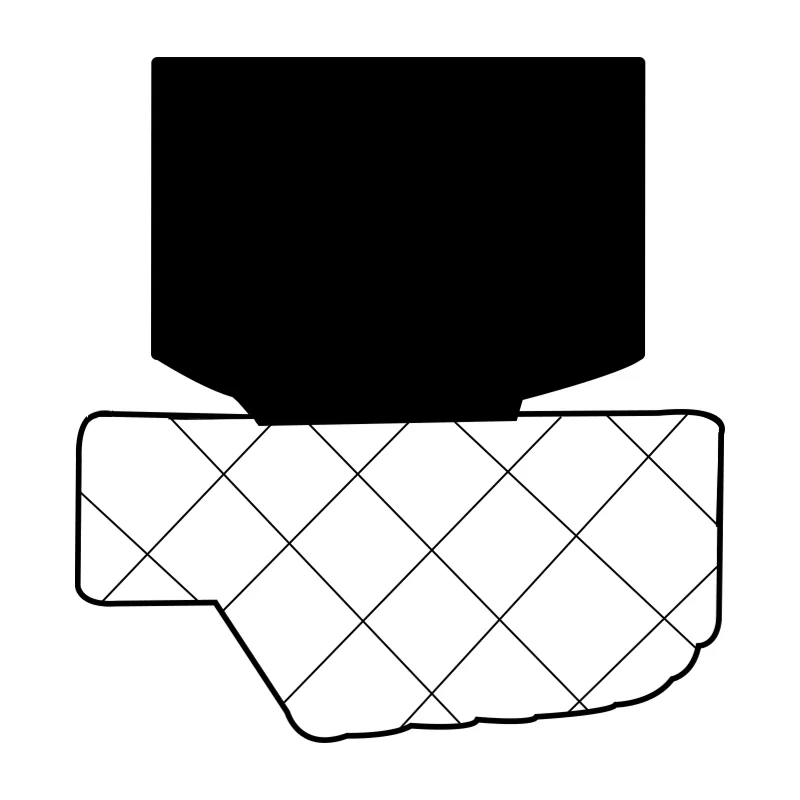

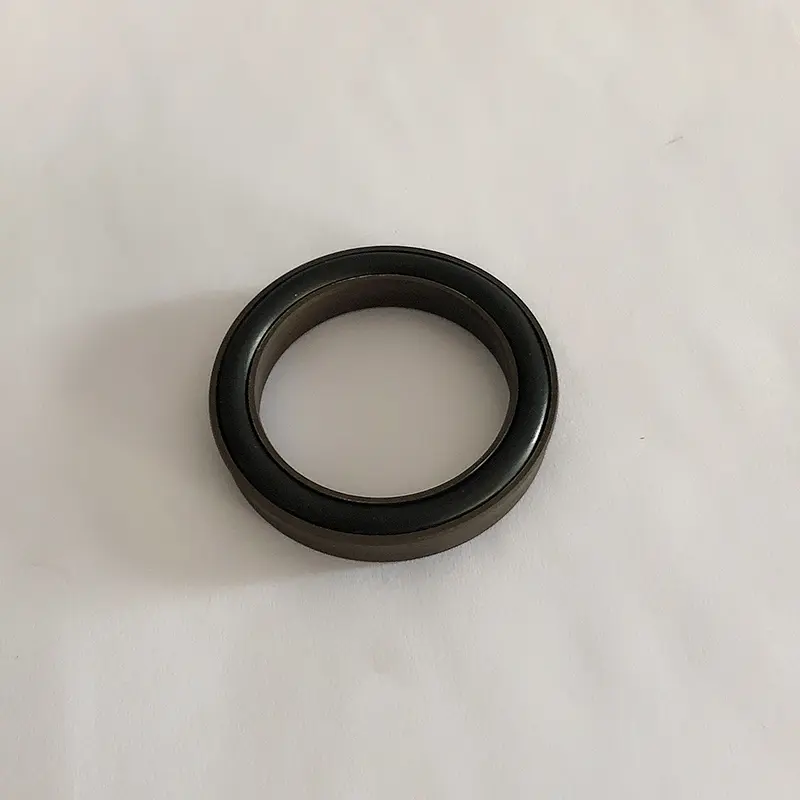

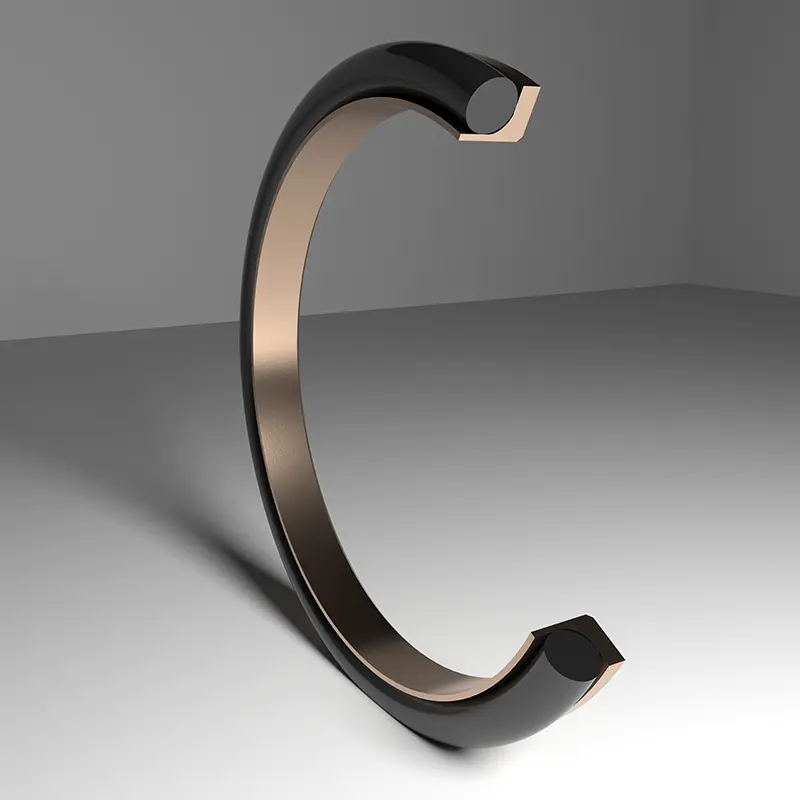

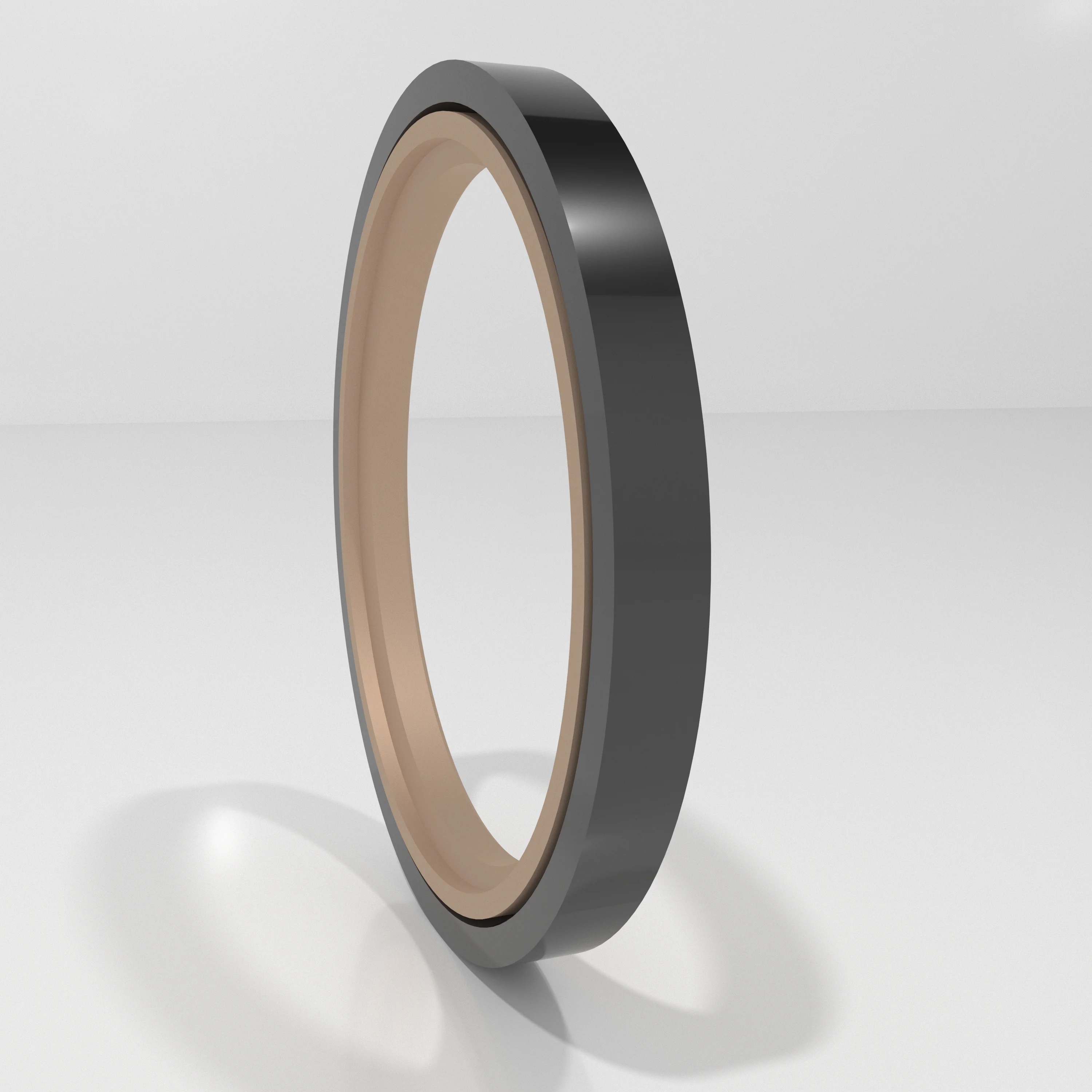

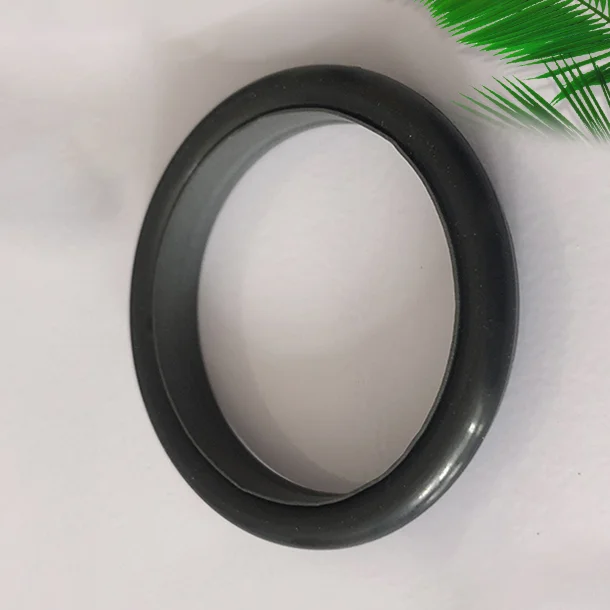

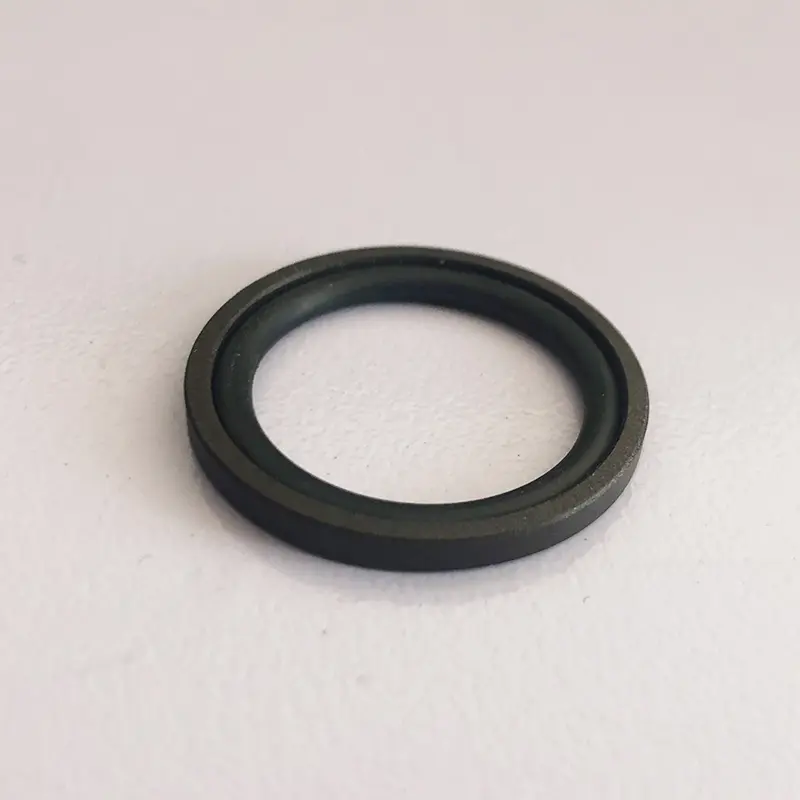

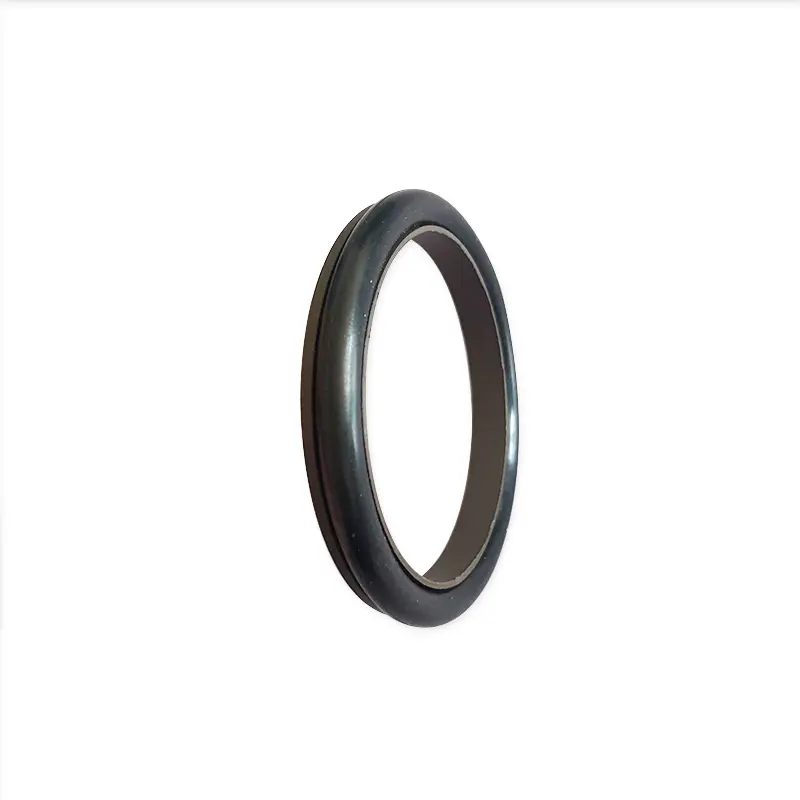

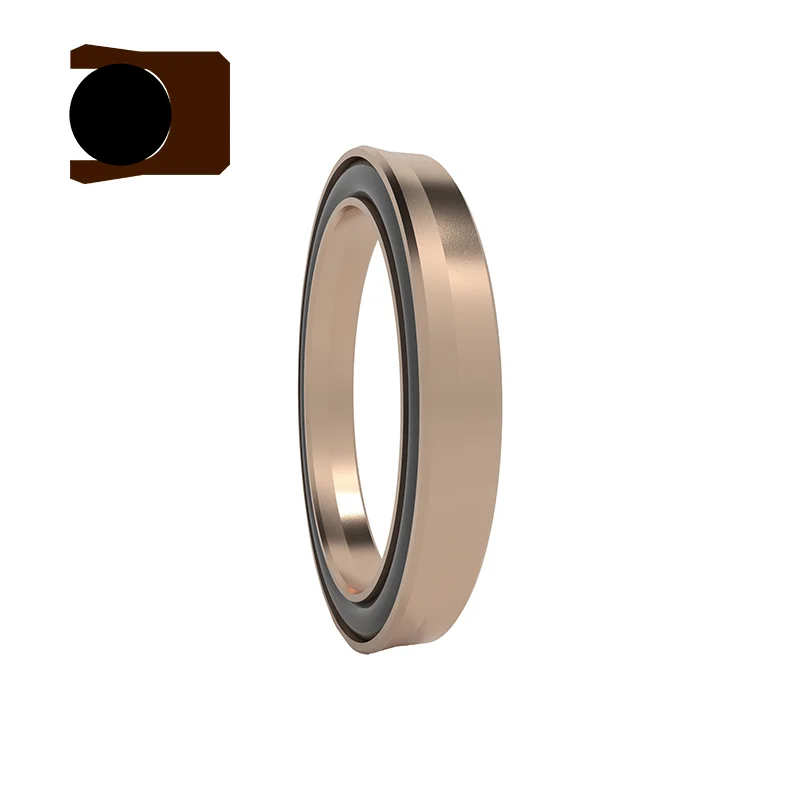

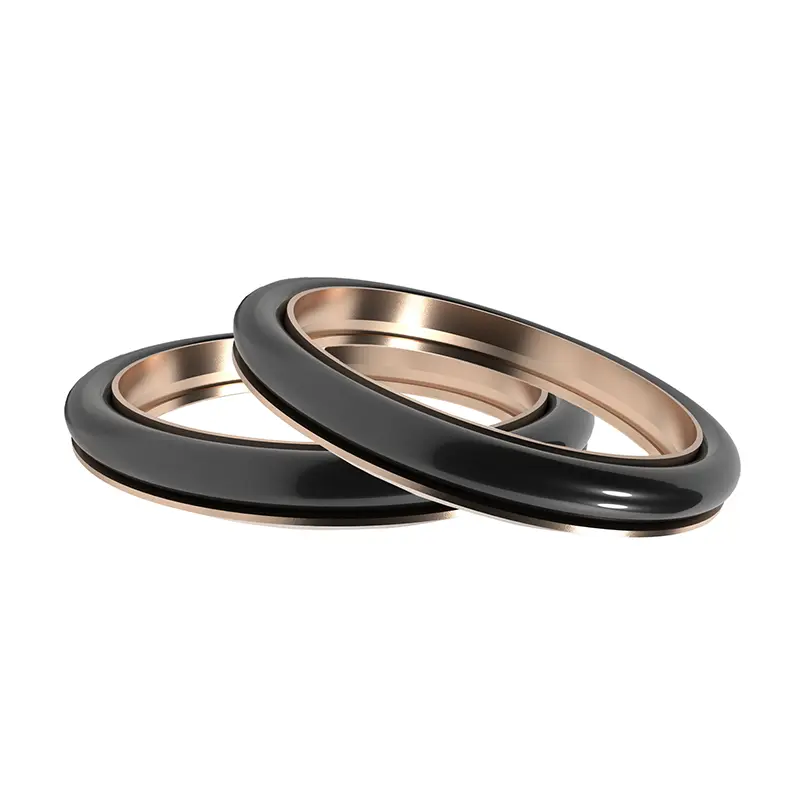

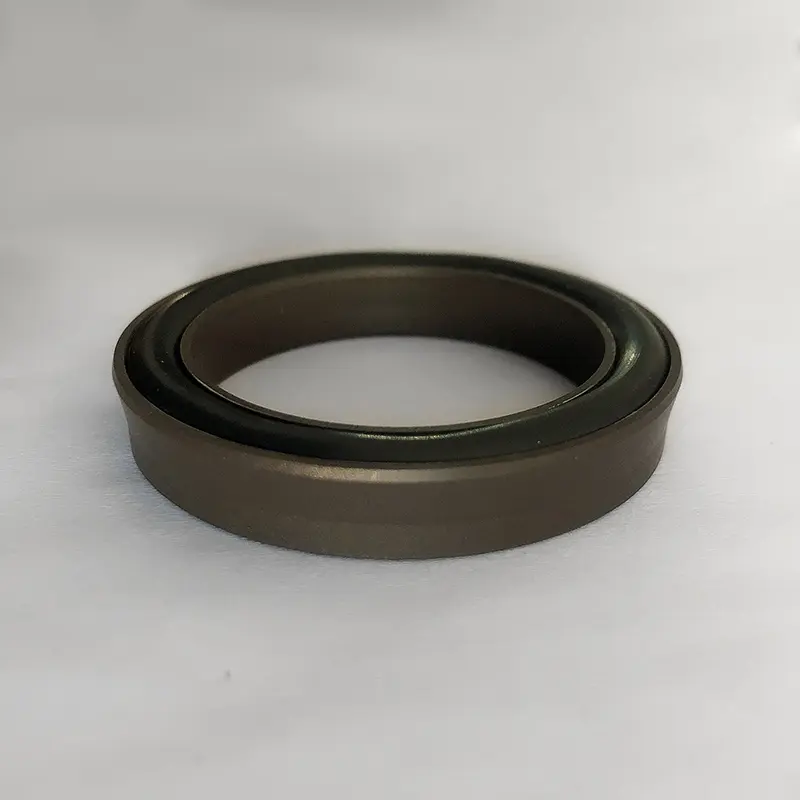

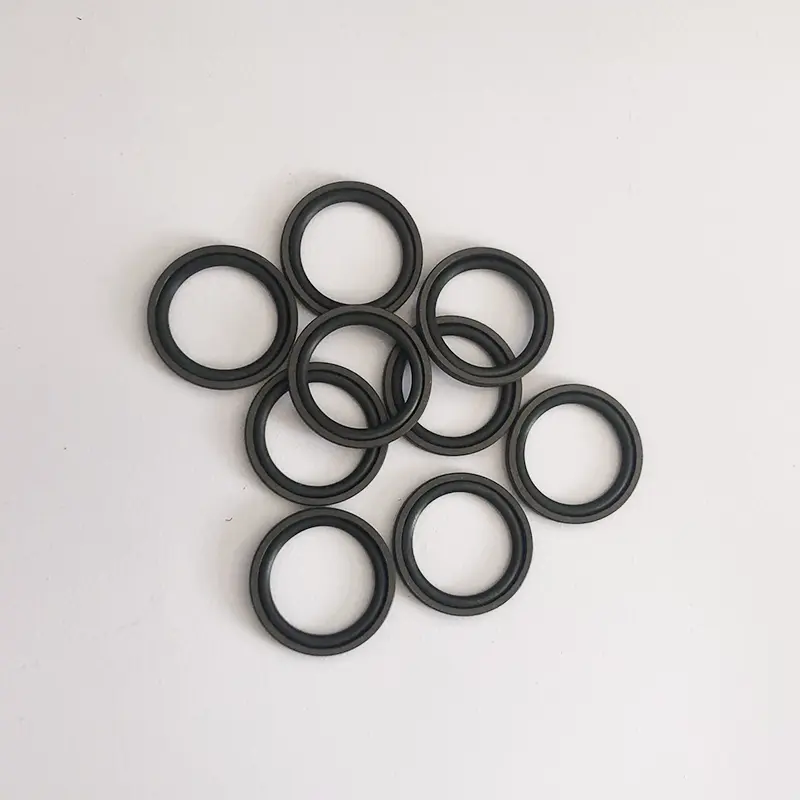

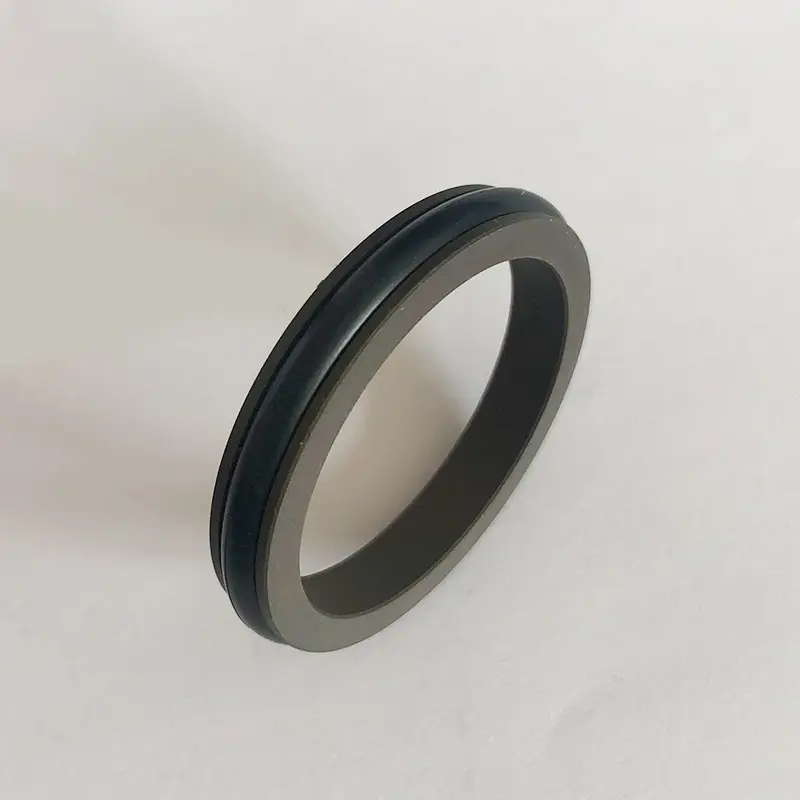

Segel batang piston bertekanan tinggi yang disediakan oleh Ruichen terdiri dari cincin penyegelan PTFE dan cincin karet berbentuk O, yang secara khusus digunakan untuk penyegelan satu arah dari gerakan bolak-balik hidrolik. Mereka dibagi menjadi seri RC01-RC14 menurut cincin-O yang cocok. Saat bekerja, cincin-O menyediakan gaya radial untuk mengimbangi keausan cincin penyegelan, dan desain bibir tipis dari cincin penyegelan memiliki kesesuaian yang baik. Keduanya bekerja bersama untuk menciptakan efek penyegelan yang baik.

Segel batang piston bertekanan tinggi kami banyak digunakan dalam mesin cetakan injeksi dan mesin casting die dalam sistem hidrolik industri, excavator dan loader dalam mesin teknik, bagian hidrolik dalam manufaktur dan pemeliharaan mobil, roda gigi dan aktuator di ruang angkasa, dan gigi kemudi hidrolik dan windlass windlass di kapal selam. Mereka dapat secara efektif memastikan operasi stabil sistem hidrolik dan menghindari kebocoran.

Fitur dan Aplikasi Produk:

Fitur:

1. Segel batang piston bertekanan tinggi dapat digunakan untuk aplikasi hidrolik dan pneumatik.

2. Kinerja penyegelan selalu baik apakah kondisi penyegelan tekanan tinggi atau rendah.

3. Gesekan rendah, ketahanan awal yang kecil, gerakan halus, gesekan dinamis dan statis yang sama, tidak ada merayap.

4. Segel memiliki umur panjang, cocok untuk penyegelan pelumasan bebas minyak.

5. Ruang struktural kecil dan pemasangan serta pemeliharaan yang mudah.

Kondisi kerja yang berlaku:

Kondisi kerja yang berlaku dari segel batang piston bertekanan tinggi (nilai batas tidak boleh muncul pada waktu yang sama)

Profil	Model	Tekanan (MPA)	Suhu (℃)	Kecepatan (M/S)	Media
	RC01/RC02	≤70	-35 ~+100 (pencocokan O-ring NBR)	≤6	Minyak hidrolik, cairan tahan api (HFA/HFB), gas, dll.
			-20 ~+180 (pencocokan O-ring fkm)
	RC03/RC04	≤100	-35 ~+100 (pencocokan O-ring NBR)	≤6	Minyak hidrolik, cairan tahan api (HFA/HFB), gas, dll.
			-20 ~+180 (pencocokan O-ring fkm)
	RC05	≤200	-35 ~+100 (pencocokan O-ring NBR)	≤6	Minyak hidrolik berbasis mineral, flame retardant cairan (HFA/HFB), air, dll.
			-20 ~+180 (pencocokan O-ring fkm)
	RC06/RC07	≤100	-35 ~+100 (pencocokan O-ring NBR)	≤6	Minyak hidrolik berbasis mineral, flame retardant cairan (HFA/HFB), gas, dll.
			-20 ~+180 (pencocokan O-ring fkm)
	RC08/RC09	≤200	-35 ~+100 (pencocokan O-ring NBR)	≤6	Minyak hidrolik berbasis mineral, flame retardant cairan (HFA/HFB), air, dll.
			-20 ~+180 (pencocokan O-ring fkm)
	RC10	≤260	-35 ~+100 (pencocokan O-ring NBR)	≤6	Minyak hidrolik berbasis mineral, flame retardant cairan (HFA/HFB), air, dll.
			-20 ~+180 (pencocokan O-ring fkm)
	RC11	≤60	-35 ~+100 (pencocokan O-ring NBR)	≤6	Minyak hidrolik berbasis mineral, flame retardant cairan (HFA/HFB), air, dll.
			-20 ~+180 (pencocokan O-ring fkm)
	RC11-B	≤60	-35 ~+100 (pencocokan O-ring NBR)	≤6	Minyak hidrolik berbasis mineral, flame retardant cairan (HFA/HFB), air, dll.
			-20 ~+180 (pencocokan O-ring fkm)
	RC12	≤60	-35 ~+100 (pencocokan O-ring NBR)	≤6	Minyak hidrolik berbasis mineral, flame retardant cairan (HFA/HFB), air, dll.
			-20 ~+180 (pencocokan O-ring fkm)
	RC13	≤20	-35 ~+100 (pencocokan O-ring NBR)	≤6	Minyak hidrolik berbasis mineral, flame retardant cairan (HFA/HFB), gas, dll.
			-20 ~+180 (pencocokan O-ring fkm)
	RC14	≤20	-35 ~+100 (pencocokan O-ring NBR)	≤6	Minyak hidrolik berbasis mineral, flame retardant cairan (HFA/HFB), gas, dll.
			-20 ~+180 (pencocokan O-ring fkm)

Pilihan materi:

1. Bahan cincin-O yang cocok dapat dipilih: R01 Nitrile Rubber (NBR), RO2 Fluororubber (FKM), dll.

2. Bahan cincin penyegelan: ptfe1, ptfe2, ptfe3, ptfe4, pu, dll.

Contoh Pemesanan: (Hanya beberapa model yang ditampilkan, silakan hubungi kami untuk model pemesanan tertentu)

Model Pesanan RC01-80X89.6X7.8-PTFE3-R01

Model-Rod Diameter x Groove Diameter x Lebar Groove PTFE3 Modifikasi PTFE Kode Bahan R01 Kode Bahan O-Ring

Model Pesanan RC03—80x89x10-PTFE3-R01
Model-Rod Diameter x Groove Diameter x Lebar Groove PTFE3 Modifikasi Kode Bahan PTFE R01-O-Ring Kode Bahan

Model Pesanan RC06—80x89.9x9.2-PTFE3-R01
Model-Rod Diameter x Groove Diameter x Lebar Groove PTFE3 Modifikasi PTFE Kode Bahan R01 Kode Bahan O-Ring

Model Pesanan RC08-80X90.2X11.2-PTFE3-R01 Model-Rod Diameter X Groove Diameter X Groove Width-Material Code

Spesifikasi:

(Hanya beberapa model yang ditampilkan, silakan hubungi kami untuk model pesanan tertentu)

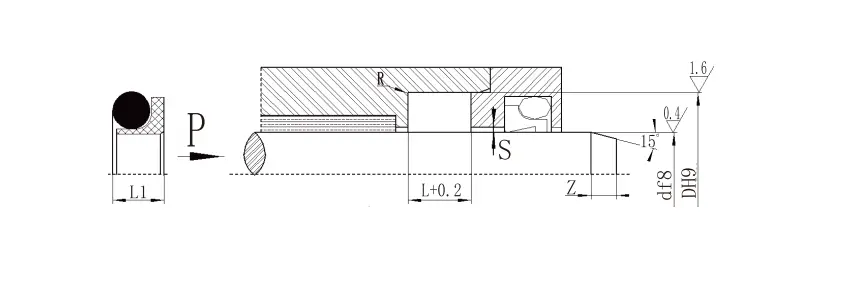

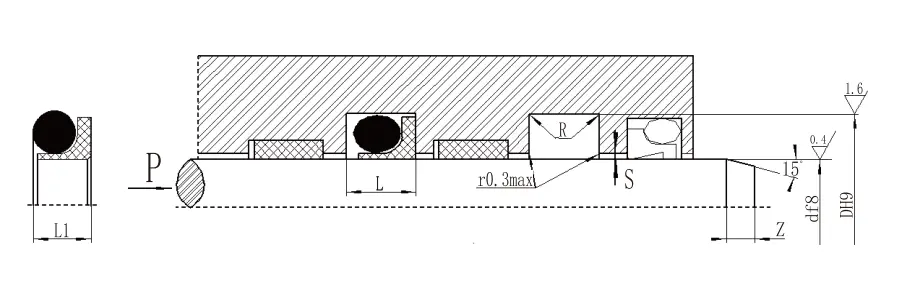

4.1 Spesifikasi RC01 (Produk dari segala ukuran dalam tabel spesifikasi dapat diproduksi)
df8 Tipe standar RC01	df8 Beban ringan RC01-Q	df8 Beban berat RC01-Z	D H9	L⁺⁰^.²	L1	RMax	S_Max		Z_Min	d₀
df8 Tipe standar RC01	df8 Beban ringan RC01-Q	df8 Beban berat RC01-Z	D H9	L⁺⁰^.²	L1	RMax	<20mpa	<40mpa	Z_Min	d₀
-	5 ~ 17.9	-	D+3.5	3.2	2.8	0.3	0.2	0.15	3	1.8
5 ~ 17.9	18 ~ 39.9	-	D+5.0	4.2	3.8	0.4	0.25	0.15	4	2.65
18 ~ 39.9	40 ~ 108.9	5 ~ 17.9	D+6.6	5.2	4.7	0.4	0.25	0.2	5	3.55
40 ~ 108.9	109 ~ 629	18 ~ 39.9	D+9.6	7.8	7	0.5	0.3	0.2	7	5.3
109 ~ 629	630 ~ 999	40 ~ 108.9	D+12.5	9.8	8.8	0.6	0.35	0.25	10	7.00
630 ~ 999	1000 ~ 1599	109 ~ 629	D+15.2	11.6	10.6	0.7	0.5	0.3	12	8.6
1000 ~ 1599	≥1600	630 ~ 999	D+17.8	14.8	13.5	0.8	0.6	0.4	15	10.0
≥1600	-	1000 ~ 1599	D+21.2	17.8	16.3	1	0.7	0.6	20	12.0
Catatan: 1. Untuk ≤30mm, disarankan untuk menggunakan alur terbuka.
2. Untuk pemasangan segel alur integral (tertutup), silakan merujuk ke panduan instalasi perusahaan kami. 3. Untuk tekanan> 40MPA, area akar segel menggunakan toleransi pas H8/F8.

4.1 Tabel Parameter Spesifikasi RC03 (Produk dari segala ukuran dalam tabel spesifikasi dapat diproduksi)
D f8	D H9	L^+0.2	SMax		Z_Min	d₀
D f8	D H9	L^+0.2	<40mpa	<60mpa	Z_Min	d₀
5 ~ 17	D+4.7	5.2	0.25	0.15	4	2.65
18 ~ 39	D+6.2	6.6	0.25	0.2	5	3.55
40 ~ 108	D+9.0	10	0.3	0.2	7	5.3
109 ~ 670	D+12.0	13.2	0.35	0.25	10	7
671 ~ 999	D+14.6	15.8	0.5	0.3	12	8.6
1000 ~ 1600	D+18	17.4	0.6	0.4	15	10
> 1600	D+21.2	22	0.7	0.6	20	12
CATATAN: 1. Untuk tekanan> 60MPA, Area Root Segel menggunakan toleransi Fit H8/F8, dan segel tekanan ultra-tinggi SMAX <0,05.
2. Silakan berkonsultasi dengan perusahaan kami ketika struktur alur tertutup harus digunakan.

4.1 Spesifikasi RC06 (Produk dari segala ukuran dalam tabel spesifikasi dapat diproduksi)
D f8 Tipe standar RC06	D f8 Beban ringan RC06-Q	D f8 Beban berat RC06-Z	D H9	L⁺⁰^.²	L1	RMax	S_Max		Z_Min	d₀
D f8 Tipe standar RC06	D f8 Beban ringan RC06-Q	D f8 Beban berat RC06-Z	D H9	L⁺⁰^.²	L1	RMax	<20mpa	<40mpa	Z_Min	d₀
-	4 ~ 17.9	-	D+3.6	4	3.6	0.3	0.2	0.15	3	1.8
4 ~ 17.9	18 ~ 39.9	-	D+5.0	5	4.6	0.4	0.25	0.15	4	2.65
18 ~ 39.9	40 ~ 106.9	4 ~ 17.9	D+6.6	6.2	5.6	0.4	0.25	0.2	5	3.55
40 ~ 106.9	107 ~ 630.9	18 ~ 39.9	D+9.9	9.2	8.5	0.5	0.3	0.2	7	5.30
107 ~ 630.9	631 ~ 999	40 ~ 106.9	D+13.0	12.3	10.6	0.6	0.35	0.25	10	7.00
631 ~ 999	1000 ~ 1600	107 ~ 630.9	D+15.2	13.6	12	0.7	0.5	0.3	12	8.6
1000 ~ 1600	≥1600	631 ~ 999	D+18.5	16	14.5	0.8	0.6	0.4	15	10
≥1600	-	1000 ~ 1600	D+22	19	17	1	0.7	0.6	20	12.0
Catatan: 1. Untuk diameter poros ≤70mm, disarankan untuk menggunakan alur terbuka. Untuk pemasangan segel alur integral (tertutup), silakan lihat panduan instalasi.
2. Untuk tekanan> 40MPA, area akar segel menggunakan toleransi pas H8/F8.

4.1 Spesifikasi RC08 (Produk dari segala ukuran dalam tabel spesifikasi dapat diproduksi)
Jenis Standar DF8 RC08	Beban cahaya DF8 RC08-Q	Beban berat DF8 RC08-Z	Diameter alur D H9	Lebar alur L+0,2	Tinggi Segel L1	Sudut Bulat RMax	Clearance radial s_Max		Talang Z_Min	Diamete kawat cincin-o D₀
Jenis Standar DF8 RC08	Beban cahaya DF8 RC08-Q	Beban berat DF8 RC08-Z	Diameter alur D H9	Lebar alur L+0,2	Tinggi Segel L1	Sudut Bulat RMax	<20mpa	<60mpa	Talang Z_Min	Diamete kawat cincin-o D₀
-	5 ~ 17.9	-	D+3.6	4.7	4.2	0.3	0.2	0.15	3	1.8
5 ~ 17.9	18 ~ 39.9	-	D+5.2	6.1	5.5	0.4	0.25	0.15	4	2.65
18 ~ 39.9	40 ~ 108.9	5 ~ 17.9	D+6.8	8	7	0.4	0.25	0.2	5	3.55
40 ~ 108.9	109 ~ 629	18 ~ 39.9	D+10.2	11.2	10	0.5	0.3	0.2	7	5.30
109 ~ 629	630 ~ 999	40 ~ 108.9	D+13.4	14.2	12.7	0.6	0.35	0.25	10	7.00
630 ~ 999	1000 ~ 1599	109 ~ 629	D+16.0	16.2	14.5	0.7	0.5	0.3	12	8.6
1000 ~ 159	≥1600	630 ~ 999	D+18.8	18.6	16.8	0.8	0.6	0.4	15	10.0
≥1600	-	1000 ~ 1599	D+22.8	21.8	19.8	1.0	0.7	0.6	20	12.0
Catatan: 1. Silakan berkonsultasi dengan perusahaan kami saat alur tertutup diperlukan.
2. Tekanan> 60MPA, Root H8/F8 Toleransi Pencocokan, Segel Segel Tekanan Ultra-High <0,05.
